1. q = -Q 2. q = 0 3. q = +Q 4. 0 < q < +Q

Storlek: px
Starta visningen från sidan:

Download "1. q = -Q 2. q = 0 3. q = +Q 4. 0 < q < +Q"

Transkript

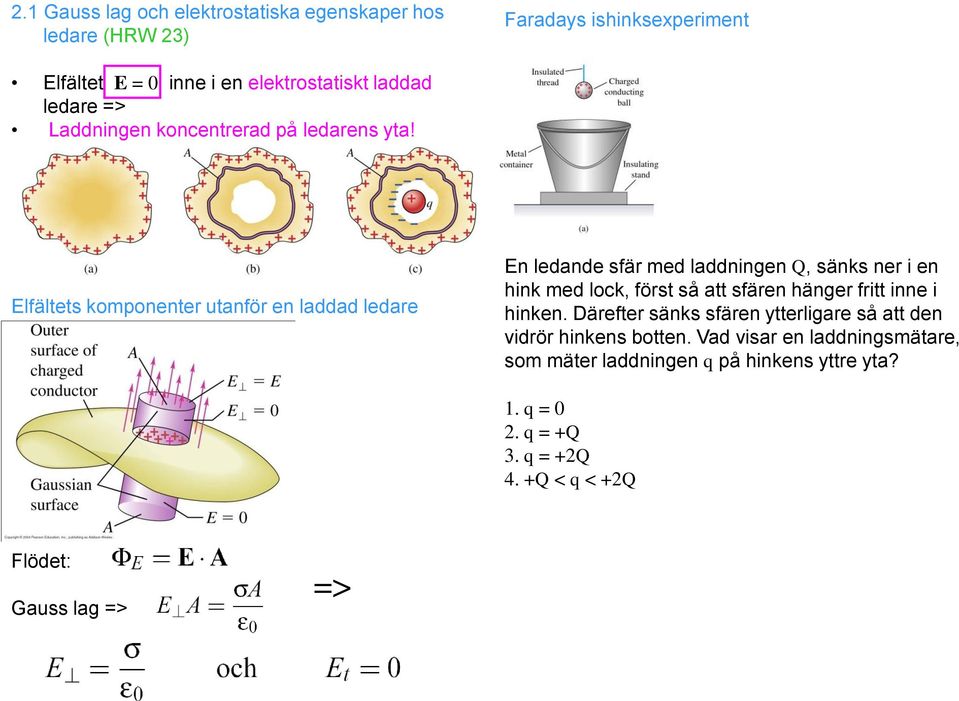

1 2.1 Gauss lag och elektrostatiska egenskaper hos ledare (HRW 23) Faradays ishinksexperiment Elfältet E = 0 inne i en elektrostatiskt laddad ledare => Laddningen koncentrerad på ledarens yta! Elfältets komponenter utanför en laddad ledare En ledande sfär med laddningen Q, sänks ner i en hink med lock, först så att sfären hänger fritt inne i hinken. Vad visar en laddningsmätare, som mäter laddningen q på hinkens yttre yta? 1. q = -Q 2. q = 0 3. q = +Q 4. 0 < q < +Q Flödet: Gauss lag => =>

2 2.1 Gauss lag och elektrostatiska egenskaper hos ledare (HRW 23) Faradays ishinksexperiment Elfältet E = 0 inne i en elektrostatiskt laddad ledare => Laddningen koncentrerad på ledarens yta! Elfältets komponenter utanför en laddad ledare En ledande sfär med laddningen Q, sänks ner i en hink med lock, först så att sfären hänger fritt inne i hinken. Därefter sänks sfären ytterligare så att den vidrör hinkens botten. Vad visar en laddningsmätare, som mäter laddningen q på hinkens yttre yta? 1. q = 0 2. q = +Q 3. q = +2Q 4. +Q < q < +2Q Flödet: Gauss lag => =>

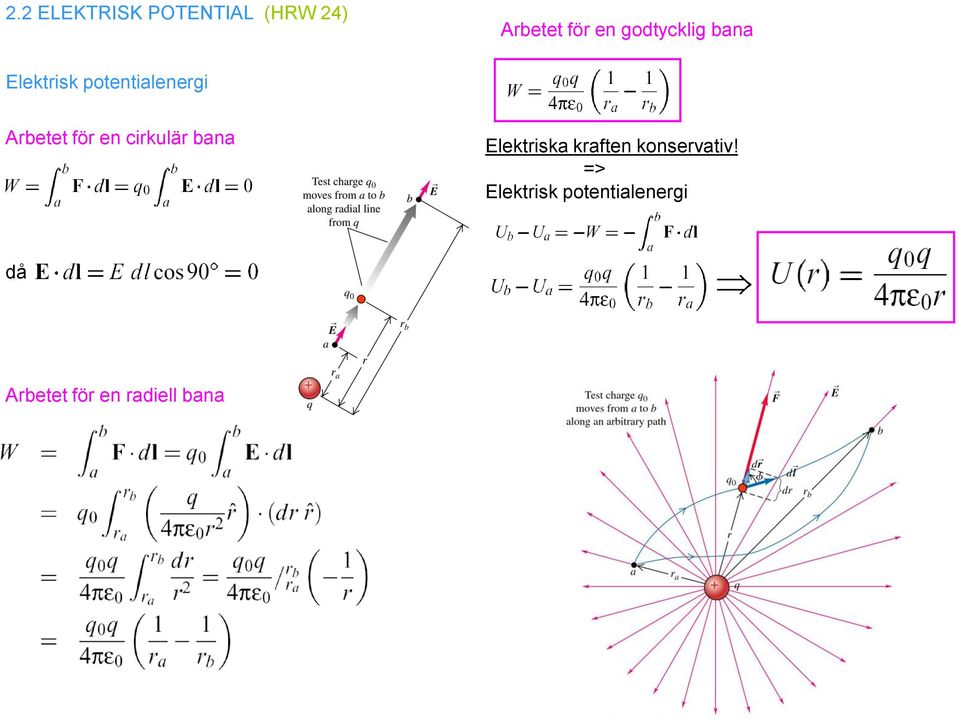

3 2.2 ELEKTRISK POTENTIAL (HRW 24) Arbetet för en godtycklig bana Elektrisk potentialenergi Arbetet för en cirkulär bana Elektriska kraften konservativ! => Elektrisk potentialenergi då Arbetet för en radiell bana

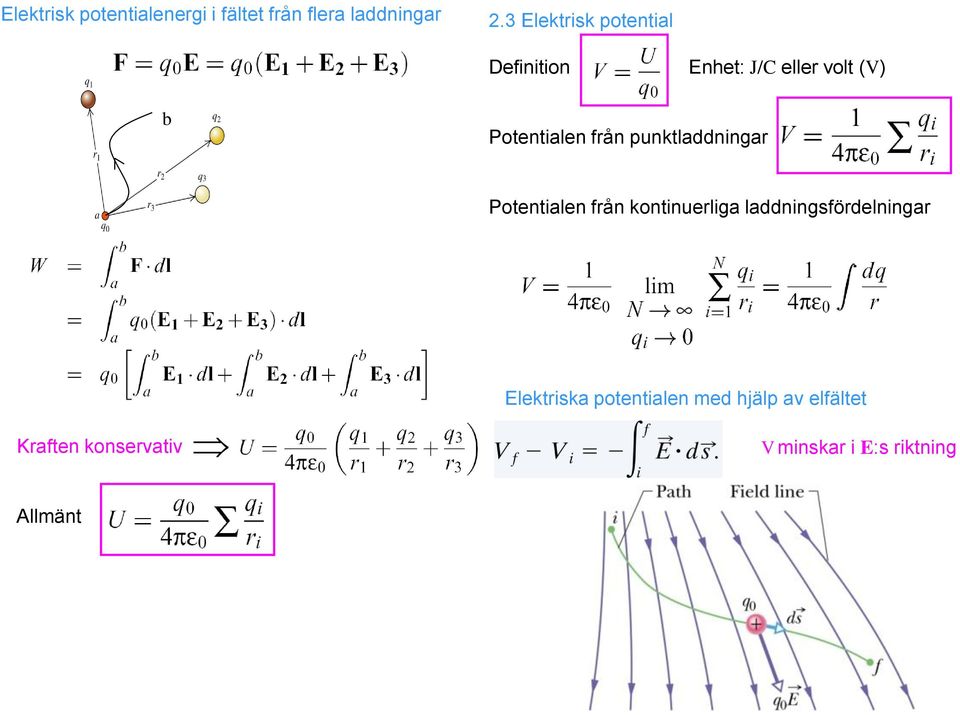

4 Elektrisk potentialenergi i fältet från flera laddningar 2.3 Elektrisk potential Definition Enhet: J/C eller volt (V) b Potentialen från punktladdningar Potentialen från kontinuerliga laddningsfördelningar Kraften konservativ Elektriska potentialen med hjälp av elfältet V minskar i E:s riktning Allmänt

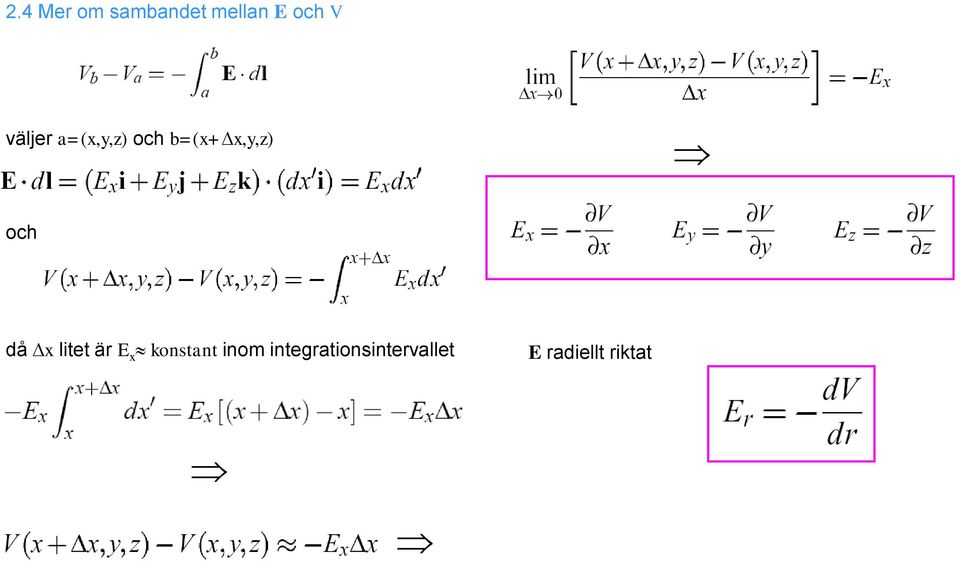

5 2.4 Mer om sambandet mellan E och V väljer a=(x,y,z) och b=(x+dx,y,z) och då Dx litet är E x konstant inom integrationsintervallet E radiellt riktat

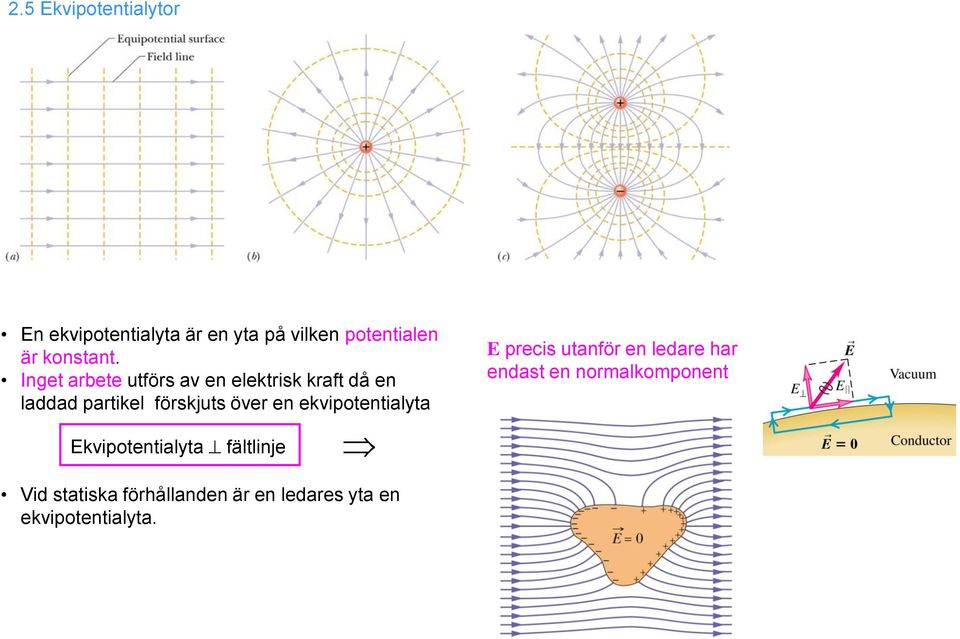

6 2.5 Ekvipotentialytor En ekvipotentialyta är en yta på vilken potentialen är konstant. Inget arbete utförs av en elektrisk kraft då en laddad partikel förskjuts över en ekvipotentialyta Ekvipotentialyta ^ fältlinje E precis utanför en ledare har endast en normalkomponent Vid statiska förhållanden är en ledares yta en ekvipotentialyta.

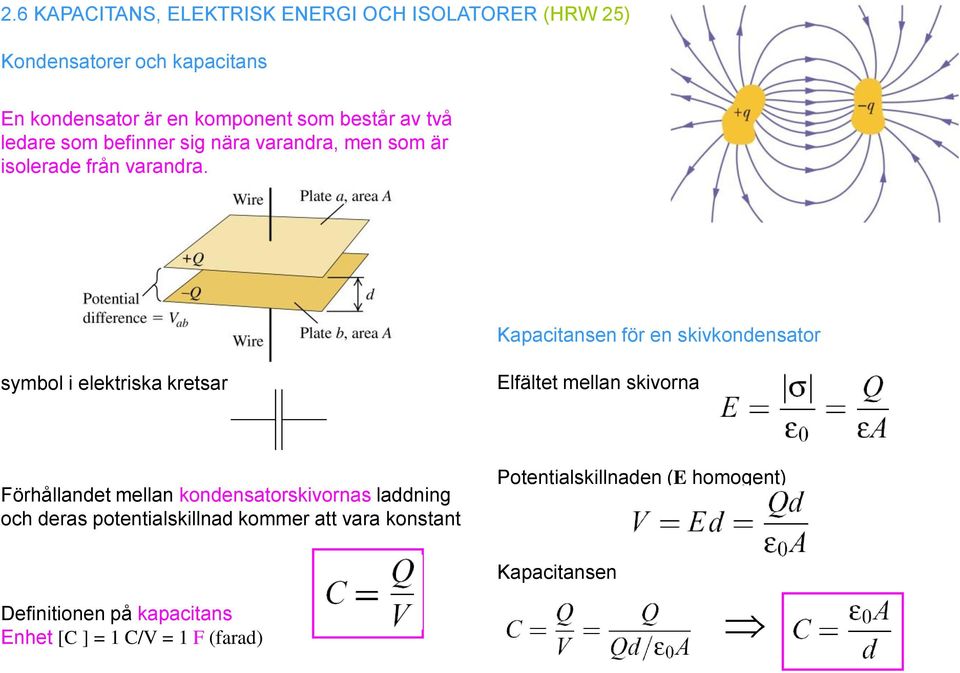

7 2.6 KAPACITANS, ELEKTRISK ENERGI OCH ISOLATORER (HRW 25) Kondensatorer och kapacitans En kondensator är en komponent som består av två ledare som befinner sig nära varandra, men som är isolerade från varandra. Kapacitansen för en skivkondensator symbol i elektriska kretsar Elfältet mellan skivorna Förhållandet mellan kondensatorskivornas laddning och deras potentialskillnad kommer att vara konstant Potentialskillnaden (E homogent) Definitionen på kapacitans Enhet [C ] = 1 C/V = 1 F (farad) Kapacitansen

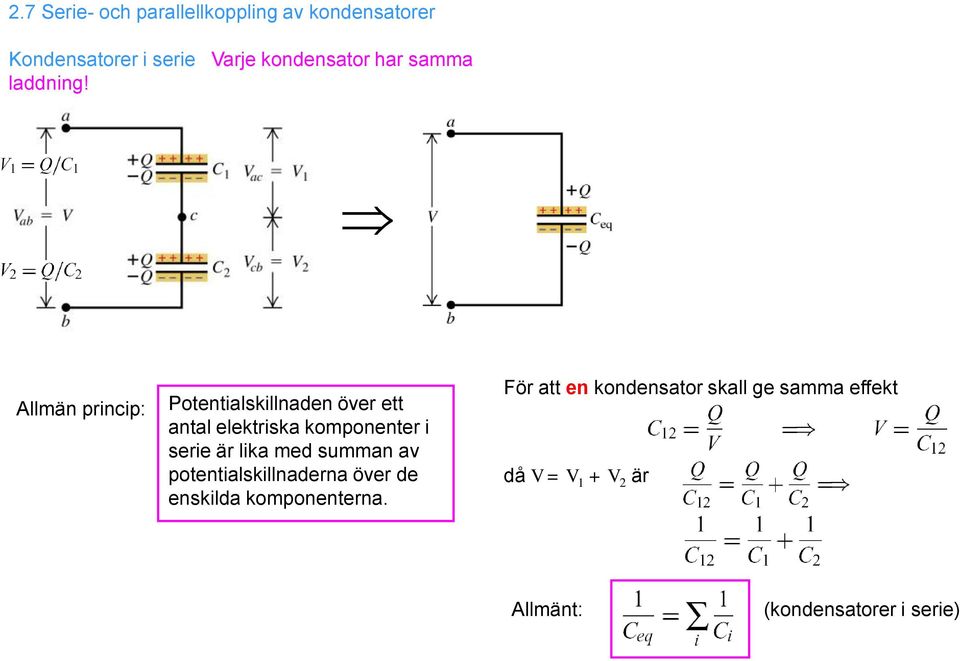

8 2.7 Serie- och parallellkoppling av kondensatorer Kondensatorer i serie Varje kondensator har samma laddning! Allmän princip: Potentialskillnaden över ett antal elektriska komponenter i serie är lika med summan av potentialskillnaderna över de enskilda komponenterna. För att en kondensator skall ge samma effekt då V = V 1 + V 2 är Allmänt: (kondensatorer i serie)

9 Kondensatorer parallellt Allmän princip: Potentialskillnaden över komponenter kopplade parallellt är den samma. För att en kondensator skall ge samma effekt och V = V ab Allmänt: (kondensatorer parallellt)

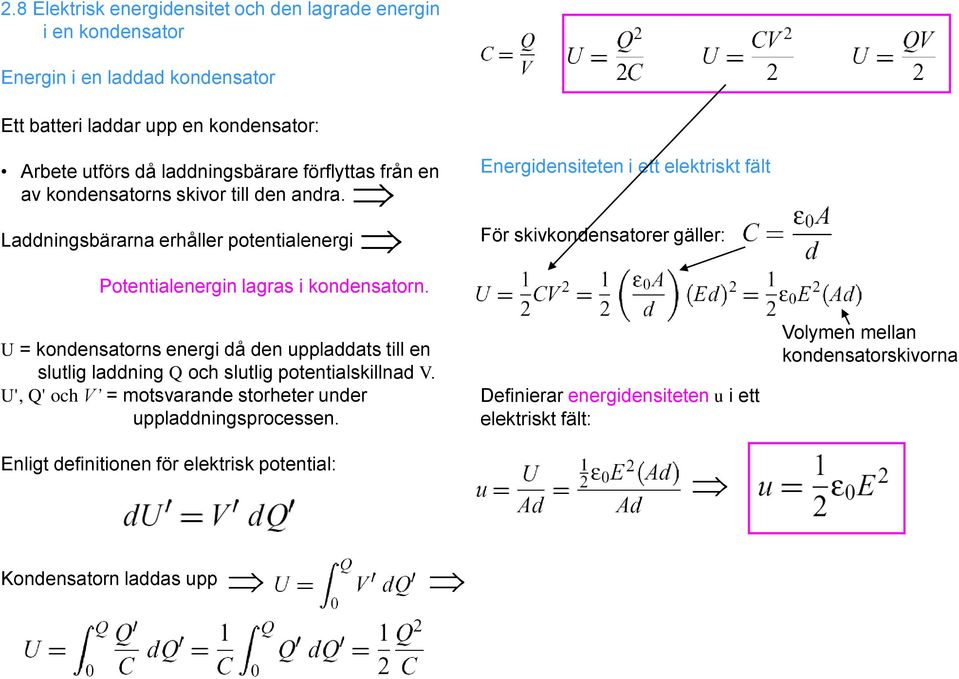

10 2.8 Elektrisk energidensitet och den lagrade energin i en kondensator Energin i en laddad kondensator Ett batteri laddar upp en kondensator: Arbete utförs då laddningsbärare förflyttas från en av kondensatorns skivor till den andra. Laddningsbärarna erhåller potentialenergi U = kondensatorns energi då den uppladdats till en slutlig laddning Q och slutlig potentialskillnad V. U', Q' och V = motsvarande storheter under uppladdningsprocessen. Enligt definitionen för elektrisk potential: Potentialenergin lagras i kondensatorn. Energidensiteten i ett elektriskt fält För skivkondensatorer gäller: Definierar energidensiteten u i ett elektriskt fält: Volymen mellan kondensatorskivorna Kondensatorn laddas upp

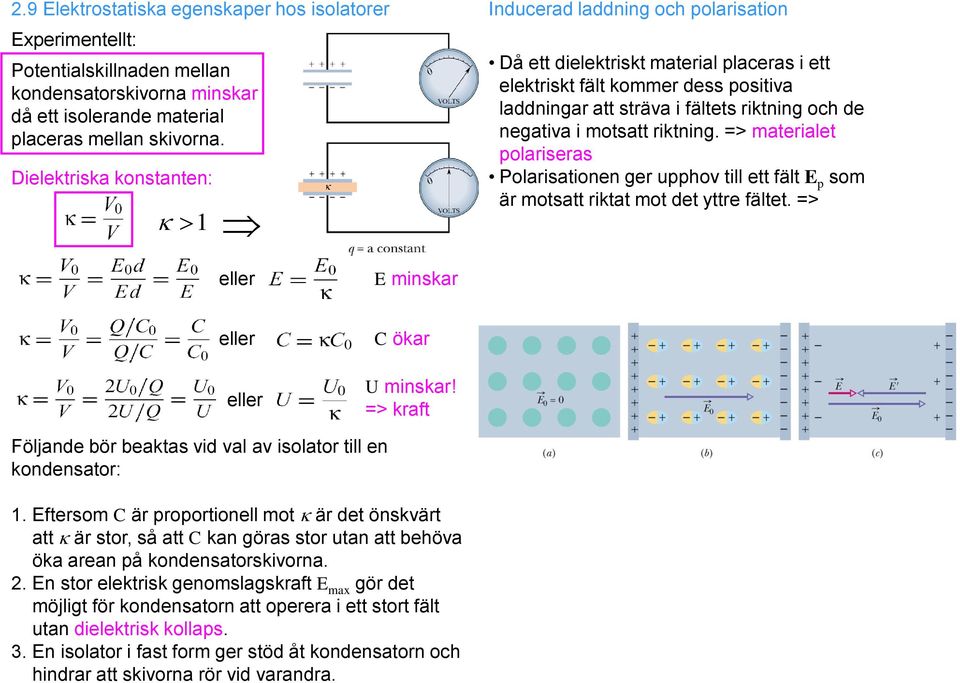

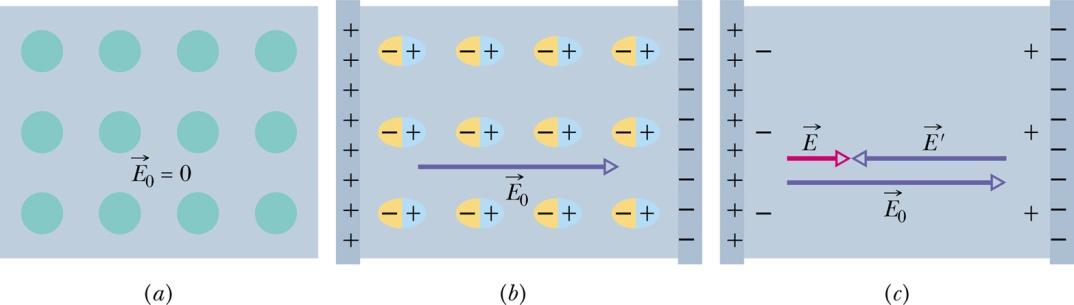

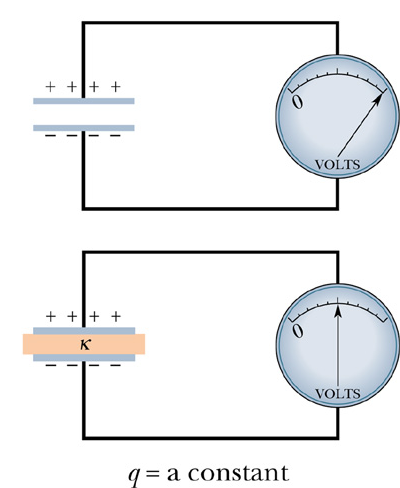

11 2.9 Elektrostatiska egenskaper hos isolatorer Experimentellt: Potentialskillnaden mellan kondensatorskivorna minskar då ett isolerande material placeras mellan skivorna. Dielektriska konstanten: 1 Inducerad laddning och polarisation Då ett dielektriskt material placeras i ett elektriskt fält kommer dess positiva laddningar att sträva i fältets riktning och de negativa i motsatt riktning. => materialet polariseras Polarisationen ger upphov till ett fält E p som är motsatt riktat mot det yttre fältet. => eller E minskar eller eller C ökar U minskar! => kraft Följande bör beaktas vid val av isolator till en kondensator: 1. Eftersom C är proportionell mot är det önskvärt att är stor, så att C kan göras stor utan att behöva öka arean på kondensatorskivorna. 2. En stor elektrisk genomslagskraft E max gör det möjligt för kondensatorn att operera i ett stort fält utan dielektrisk kollaps. 3. En isolator i fast form ger stöd åt kondensatorn och hindrar att skivorna rör vid varandra.

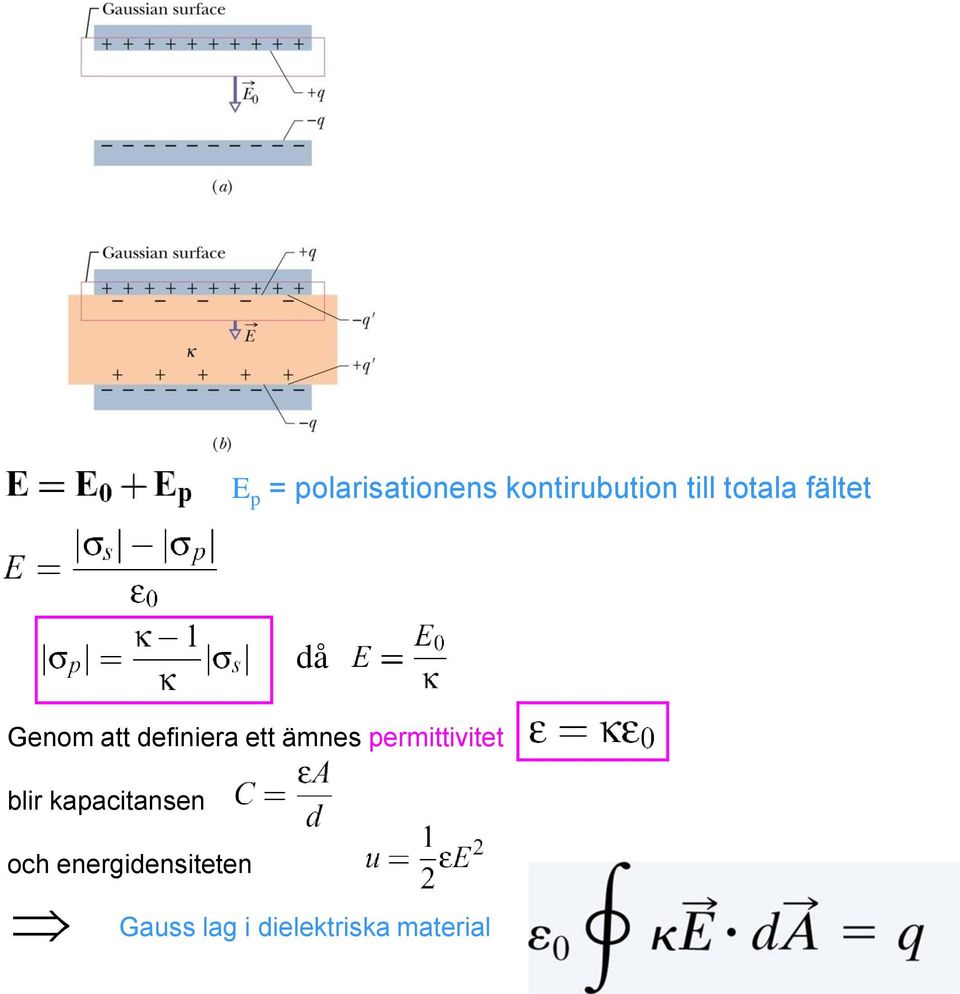

12 E p = polarisationens kontirubution till totala fältet då Genom att definiera ett ämnes permittivitet blir kapacitansen och energidensiteten Gauss lag i dielektriska material

r 2 Arbetet är alltså endast beroende av start- och slutpunkt. Det följer av att det elektriska fältet är konservativt ( E = 0).

r 2 Arbetet är alltså endast beroende av start- och slutpunkt. Det följer av att det elektriska fältet är konservativt ( E = 0). 1 Föreläsning 2 Motsvarar avsnitten 2.4 2.5 i Griffiths. Arbete och potentiell energi (Kap. 2.4) r 1 r 2 C Låt W vara det arbete som måste utföras mot ett givet elektriskt fält E, då en laddning Q flyttas
