1 Boken KOMPENDIUM I STÄLLET

2 NI ÄR ALLA KARTANVÄNDARE

3 Inledning Geografi: Geo=Jorden, Grafi=Att skriva, rita Kartografi: Carta=Papper dvs. Kartografi = Att rita jorden på papper, idag +dator Inom olika grenar av Geografin: Viktig komponent Rumslig analys = VAR Rumslig analys kräver lokalisering. Position. VAR Verktyg - kartor för att visa VAR. Vad är en karta? : Plan, förenklad modell av jorden. Hur ser jorden ut?

4 Meteosat morning image

5 Meteosat Europe

6

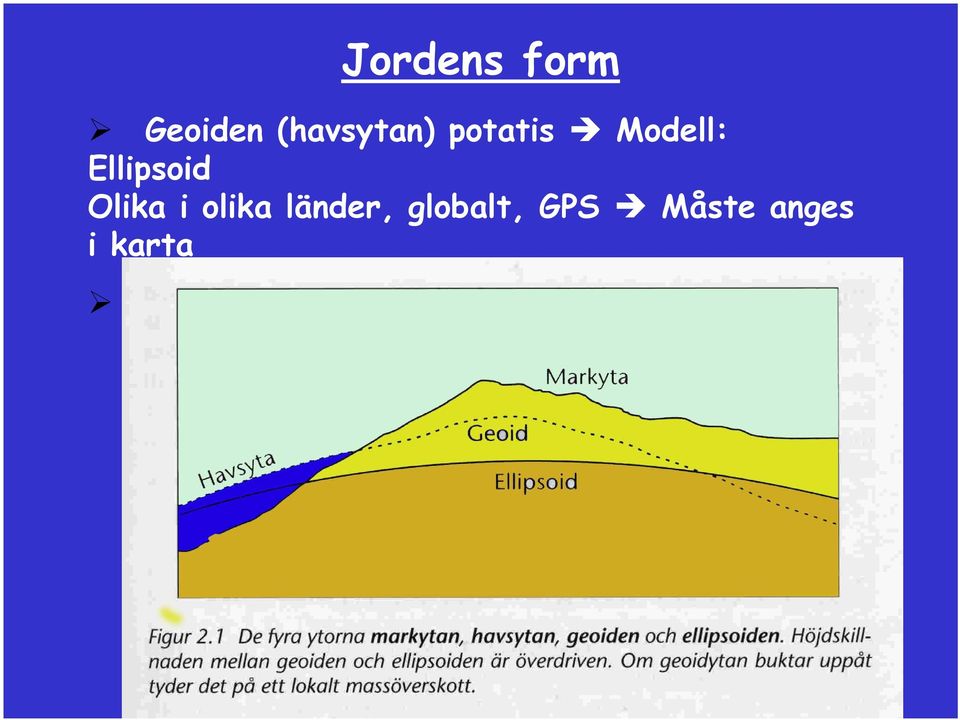

7 Jordens form Geoiden (havsytan) potatis Modell: Ellipsoid Olika i olika länder, globalt, GPS Måste anges i karta

8 POSITIONER Position Gradnät på ellipsoiden; parallellcirklar & meridianer Koordinater anges i LAT & LONG = Vinkelangivelser grader º, minuter & sekunder från ekvatorplanet & Greenwich Lunds vattentorn: long: E 13º = 13, grader lat: N 55º =

9

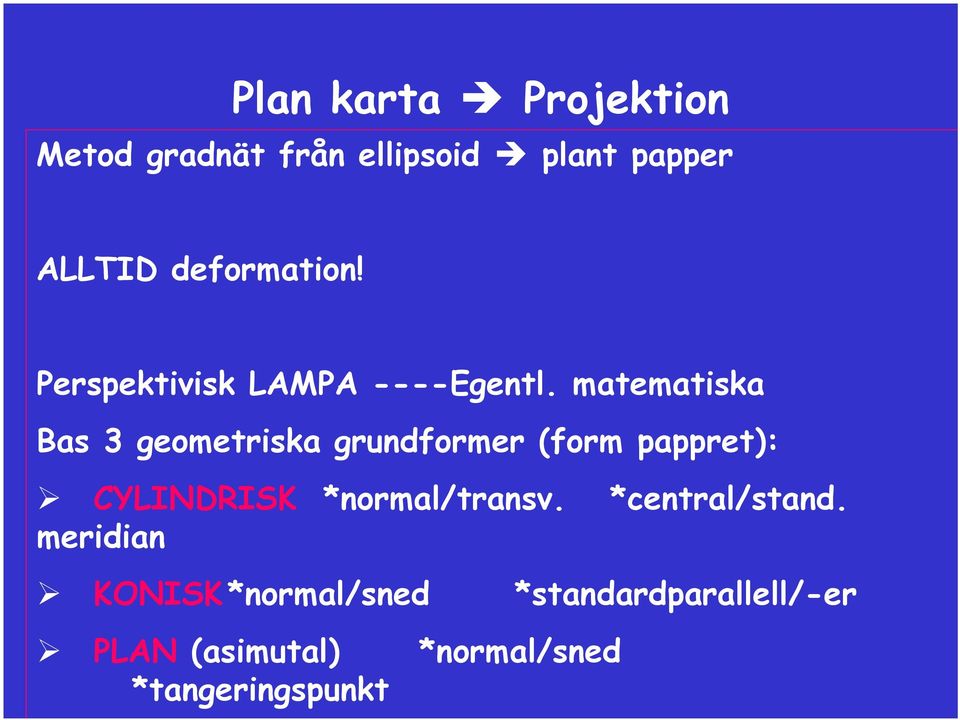

10 Plan karta Projektion Metod gradnät från ellipsoid plant papper ALLTID deformation! Perspektivisk LAMPA ----Egentl. matematiska Bas 3 geometriska grundformer (form pappret): CYLINDRISK *normal/transv. *central/stand. meridian KONISK *normal/sned *standardparallell/-er PLAN (asimutal) *normal/sned *tangeringspunkt

11 PROJEKTIONER

12 Vilken projektion bäst? Vad man ska använda kartan till? Var på jorden det område man ska avbilda finns. Vilken form och utbredning (nord-syd, östväst) det område man ska avbilda har. Hur stort det område man ska avbilda är.

13 EGENSKAPER Konformitet (vinkelriktig eller formbevarande): Oändligt liten figur avbildas utan formförändring. Ex. liten cirkel. Vinkelriktighet kan ej kombineras med ytriktighet. Ytriktighet, ytan rätt skalenliga areal Ytriktighet kan ej kombineras med vinkelriktighet. Längdriktighet. Kan gälla längs vissa linjer, t.ex. längs medelmeridianen eller en parallellcirkel.

14 Kordinatnät Rätvinkligt koordinatnät Krångligt med icke rätvinkl. koordinatsystem lägger på rätvinkligt; oftast i enhet meter Bestämd origo etc. UTM, RT90 Sverige RT90 Sverige: Ellipsoid Bessel 1841 Projektion Gauss Krüger Medelmeridian 2.5 gon V Sth. gamla observ. Koordinatsystem i meter Origo: Ekvatorn, medelmeridian,

15 SKALOR Hittills förenkling av jordform & geometri hos plan karta Förminskning Graden anges med Skala Fraktion: 1: (utan enhet) Skalstreck: Storskalig karta: Hög detaljnivå (1:25 000) Småskalig karta: Låg detaljnivå (1: )

16 VAD & HUR Förenkling Uppdelning/Urval Tydliggörande VAD Karttyper Generella kartor Topografiska kartor höjd etc Världsatlas... ISOHYPSER etc... Tematiska kartor Urval egenskaper Teman Vegetation Folktäthet Havsdjup ISOBATHER Geologi (Jordar, Berggrund) Temperatur ISOTERMER Tryck ISOBARER Specialkartor för speciella ändamål Sjökort Flygkartor Fastighetskartor, Plankartor - Detaljkartor

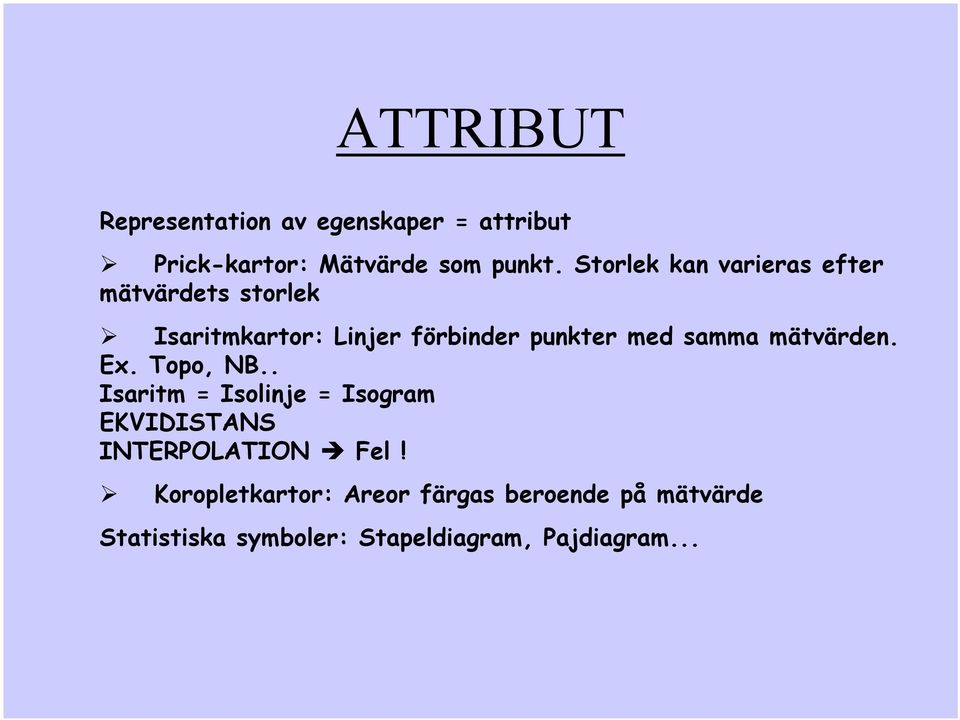

17 ATTRIBUT Representation av egenskaper = attribut Prick-kartor: Mätvärde som punkt. Storlek kan varieras efter mätvärdets storlek Isaritmkartor: Linjer förbinder punkter med samma mätvärden. Ex. Topo, NB.. Isaritm = Isolinje = Isogram EKVIDISTANS INTERPOLATION Fel! Koropletkartor: Areor färgas beroende på mätvärde Statistiska symboler: Stapeldiagram, Pajdiagram...

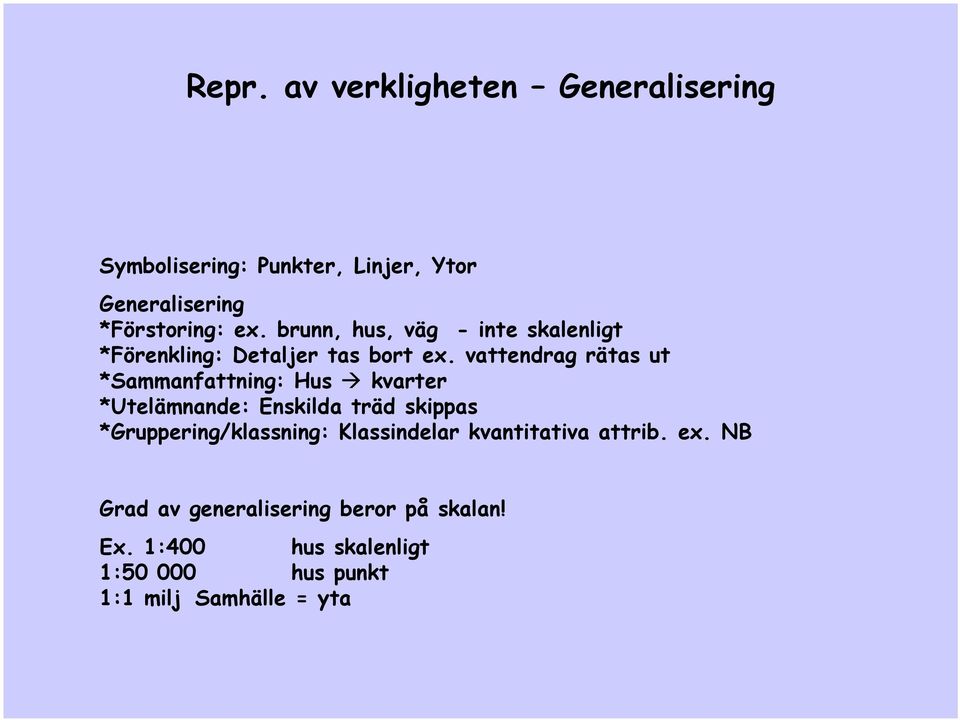

18 Repr. av verkligheten Generalisering Symbolisering: Punkter, Linjer, Ytor Generalisering *Förstoring: ex. brunn, hus, väg - inte skalenligt *Förenkling: Detaljer tas bort ex. vattendrag rätas ut *Sammanfattning: Hus kvarter *Utelämnande: Enskilda träd skippas *Gruppering/klassning: Klassindelar kvantitativa attrib. ex. NB Grad av generalisering beror på skalan! Ex. 1:400 hus skalenligt 1: hus punkt 1:1 milj Samhälle = yta

19 Kartans delar Skala Nordpil Legend = Teckenförklaring Info om Ellipsoid, Projektion, Koordinatnät År Källa/Tillverkare

20 ATT TÄNKA PÅ Tydliga färger för separation. Max 8-15 klasser Naturliga färger lite mycket - blek mätta varmt kallt - rött blått torrt fuktigt - gult blått etc Grönt = Vegetation Blått = Vatten Vitt = Is RÖTT = Extremt GRÖNT = Positivt Blanda inte randigt & prickigt Använd inte många olika typsnitt TEXT Utnyttja hela pappret Placering legend...
