1 U Aquosus Ulefos erbjuder en Slussventil som är mer pålitlig funktionell flexibel lönsam Ulefos är först i världen med att ha utvecklat en modulbaserad sluss ventil som möjlig gör en uppbyggnad av ventiler med önskade kopplingar, skräddar sydda efter kundens behov. Det unika för ventilen är en ny tätningsprincip, som radikalt förbättrar både funktion och kvalité. Material valet i den nya ventilen löser alla problem med korrosion i tätnings området. Ventiler görs genom att montera olika kopplingar efter kundens behov, ventilens centerdel är gemensam för alla varianter. Den unika patenterade tätningsinsatsen för respektive dimension tillvaratar båda geometri och tätningar mot tillkopplingar och slussport. Slussporten i syrafast stål styrs i spår med glidbrickor och tätar mot insatsen. Ventiltopp Packningar i ventiltopp kan bytas under tryck. Ventilhus Modern design och ID-märkning. Spindelmutter Avzinkninghärdig mässing. Tillkopplingsspår Aquosus tillkopplas efter ett not och fjäderprincip. Tätningsinsatsen tätar och skyddar epoxidelarna Armerad tätningsinsats Optimal geometri ger maximal tätning och styrka, ökad kavitationsbeständighet som minimerar vibrationer. Slussport AISI 316 med glidbrickor. Korrosionsfri tätning ger minimal friktion. Underdel med bultar Kopplar ihop alla komponenter. Kopplingar Många varianter. 4 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

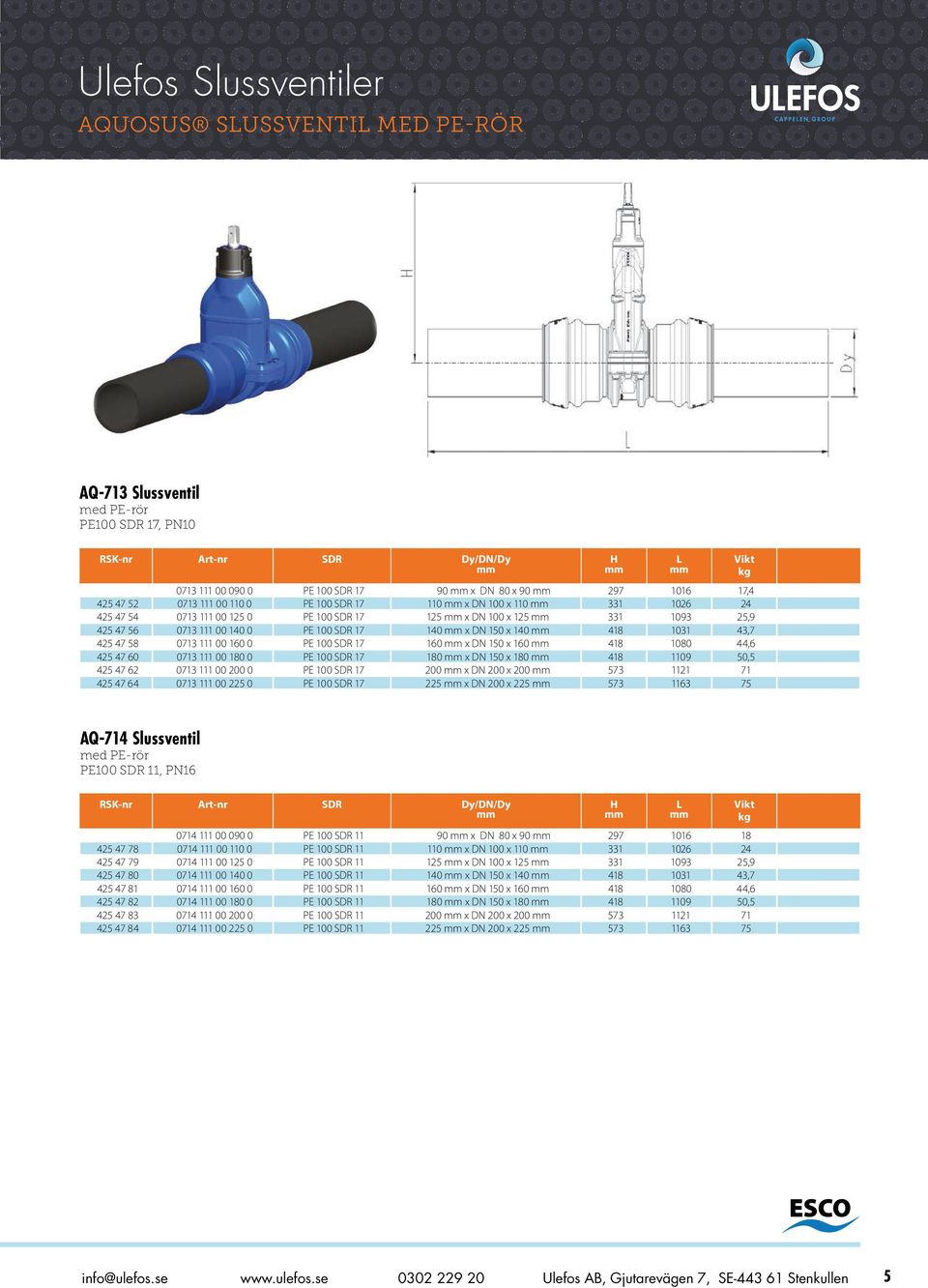

2 AQUOSUS SUSSVENTI MED PE-RÖR AQ-713 Slussventil med PE-rör PE100 SDR 17, PN10 RSK-nr Art-nr SDR Dy/DN/Dy PE 100 SDR x DN 80 x , PE 100 SDR x DN 100 x PE 100 SDR x DN 100 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 200 x PE 100 SDR x DN 200 x AQ-714 Slussventil med PE-rör PE100 SDR 11, PN16 RSK-nr Art-nr SDR Dy/DN/Dy PE 100 SDR x DN 80 x PE 100 SDR x DN 100 x PE 100 SDR x DN 100 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 150 x , PE 100 SDR x DN 200 x PE 100 SDR x DN 200 x info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 5

3 AQUOSUS UEFOS GRIP & MED FÄNSAR NYET AQ 719 Ulefos Grip dragfasta muffar för PE och PVC rör Vid tryckklass Pn6,3 ska stödhylsa användas RSK-nr Art-nr Dy/Dy /75* , / , / , /125* /140* / /180* , /200* , / , /250* * Koer inom kort 1 NYET AQ 701 Med flänsar PN10/16 kort bygglängd F4 RSK-nr Art-nr Dy/Dy , , , , , , , * , * ,7 * DN300 koer inom kort Fläns PN 6 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

4 AQUOSUS MUTIFIX MUFF & DUBBEVENTI AQ Multifix/PE 100 SDR 17 PN 10 RSK-nr Art-nr DN/Dy Rördiameter / / / / / / / d AQ Slätända/Multifix RSK-nr Art-nr DN Dy Rördiameter , , ,5 1 d Aquosus AQ2-PE Dubbelventil med brandventilavstick och muff för PE/PVC RSK-nr Art-nr DN Dy , , , info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 7

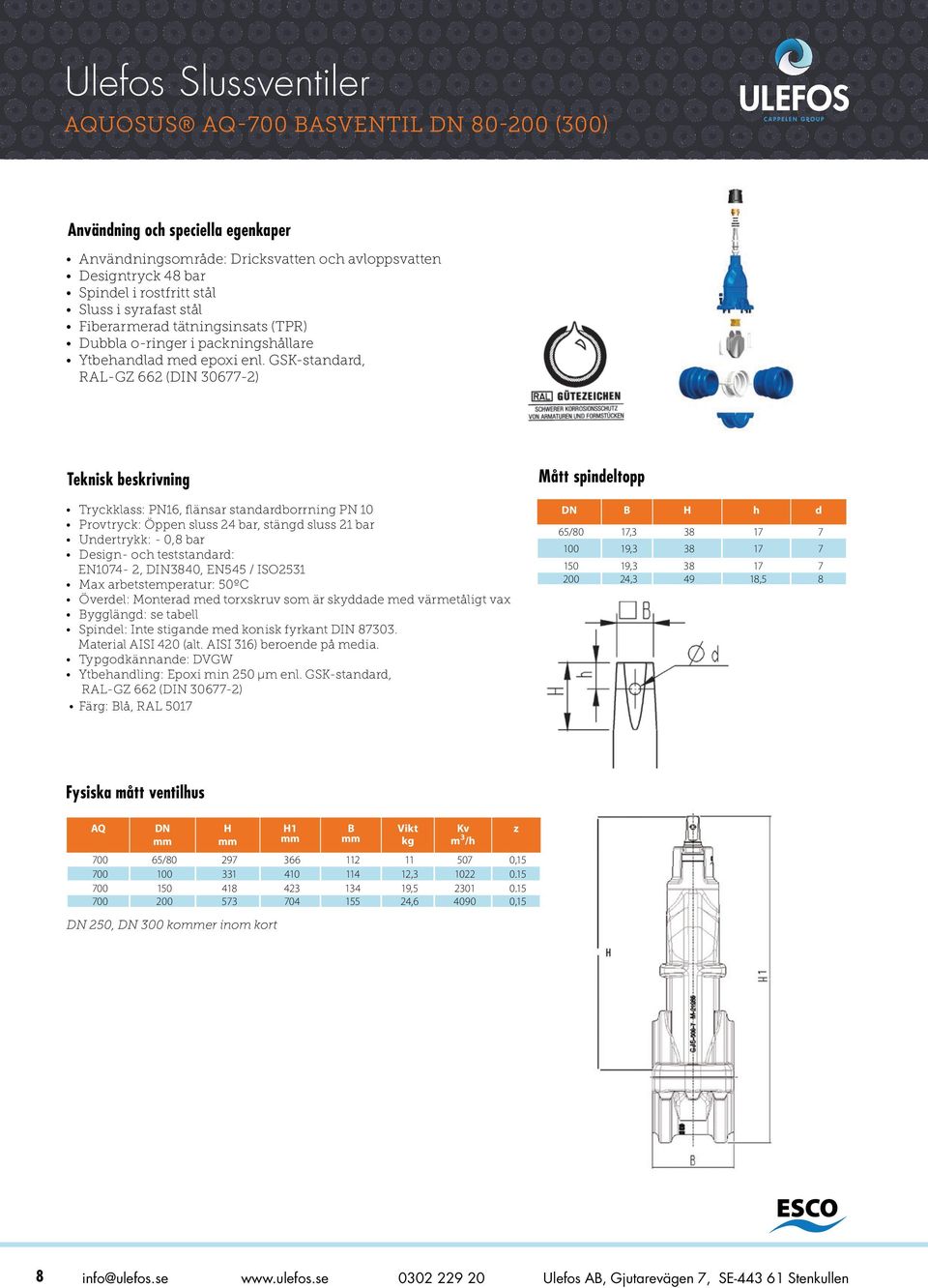

5 AQUOSUS AQ-700 BASVENTI DN (300) Användning och speciella egenkaper Användningsområde: Dricksvatten och avloppsvatten Designtryck 48 bar Spindel i rostfritt stål Sluss i syrafast stål Fiberarmerad tätningsinsats (TPR) Dubbla o-ringer i packningshållare Ytbehandlad med epoxi enl. GSK-standard, RA-GZ 662 (DIN ) Teknisk beskrivning Tryckklass: PN16, flänsar standardborrning PN 10 Provtryck: Öppen sluss 24 bar, stängd sluss 21 bar Undertrykk: - 0,8 bar Design- och teststandard: EN1074-2, DIN3840, EN545 / ISO2531 Max arbetstemperatur: 50ºC Överdel: Monterad med torxskruv som är skyddade med värmetåligt vax Bygglängd: se tabell Spindel: Inte stigande med konisk fyrkant DIN Material AISI 420 (alt. AISI 316) beroende på media. Typgodkännande: DVGW Ytbehandling: Epoxi min 250 µm enl. GSK-standard, RA-GZ 662 (DIN ) Färg: Blå, RA 5017 Mått spindeltopp DN B h d 65/80 17, , , , ,5 8 Fysiska mått ventilhus AQ DN 1 B Kv m 3 /h / , , , , ,15 DN 250, DN 300 koer inom kort z 8 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

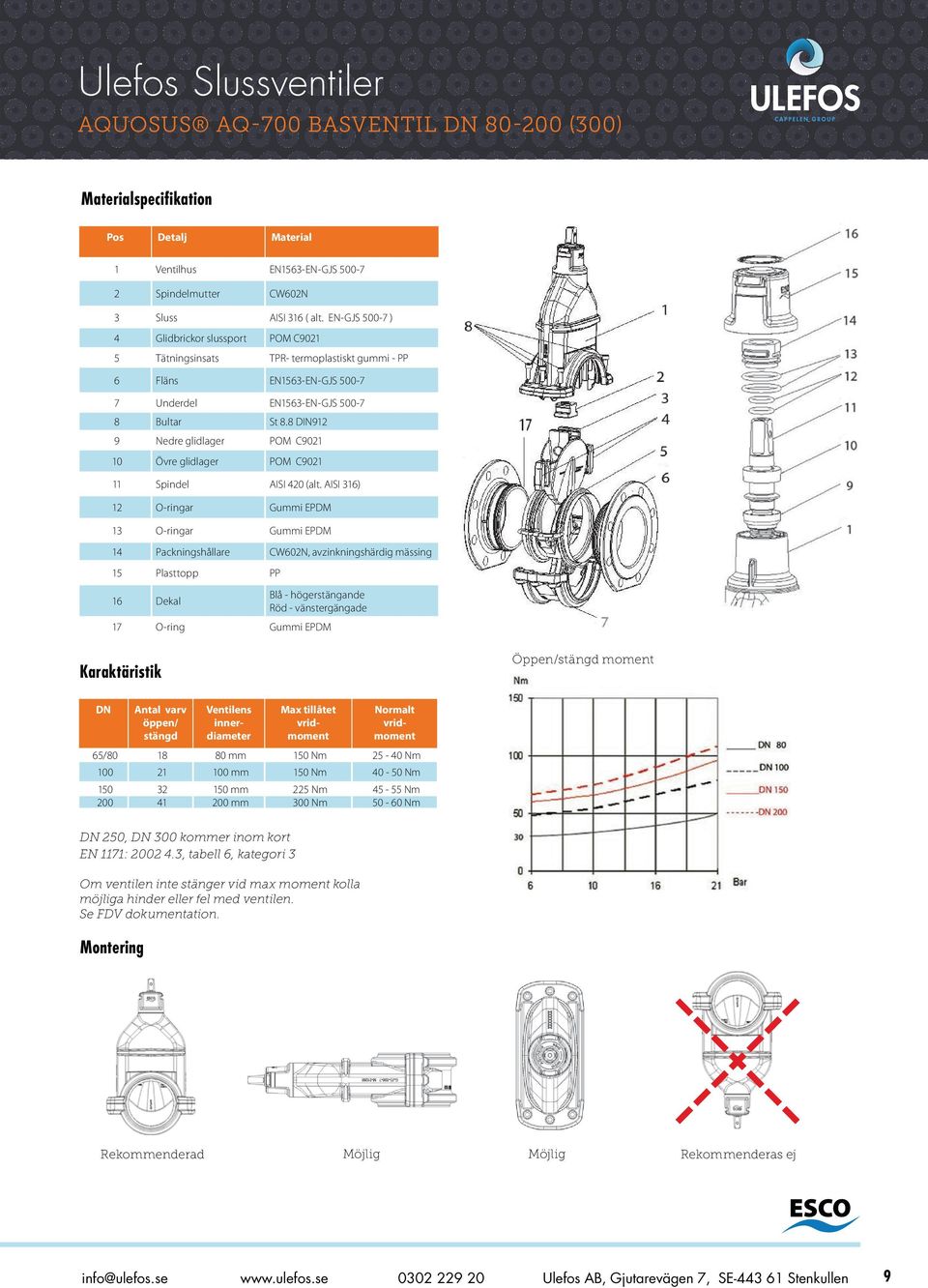

6 AQUOSUS AQ-700 BASVENTI DN (300) Materialspecifikation Pos Detalj Material 1 Ventilhus EN1563-EN-GJS Spindelmutter CW602N 3 Sluss AISI 316 ( alt. EN-GJS ) 4 Glidbrickor slussport POM C Tätningsinsats TPR- termoplastiskt gui - PP 6 Fläns EN1563-EN-GJS Underdel EN1563-EN-GJS Bultar St 8.8 DIN912 9 Nedre glidlager POM C Övre glidlager POM C Spindel AISI 420 (alt. AISI 316) 12 O-ringar Gui EPDM 13 O-ringar Gui EPDM 14 Packningshållare CW602N, avzinkningshärdig mässing 15 Plasttopp PP 16 Dekal Blå - högerstängande Röd - vänstergängade 17 O-ring Gui EPDM Karaktäristik Öppen/stängd moment DN Antal varv öppen/ stängd Ventilens innerdiameter Max tillåtet vridmoment Normalt vridmoment 65/ Nm Nm Nm Nm Nm Nm Nm Nm DN 250, DN 300 koer inom kort EN 1171: , tabell 6, kategori 3 Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Se FDV dokumentation. Montering Rekoenderad Möjlig Möjlig Rekoenderas ej info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 9

7 MJUKTÄTANDE SUSSVENTI 2840 FÖR PVC-RÖR OC PE-RÖR Användning och speciella egenskaper Användningsområden: Vatten ämpad för markförläggning Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltopp Guipackning mot rör har stödring för att klara undertryck Dragfast lösning med hjälp av förankringsring 2856 för PE-rör Dragfast lösning för PVC-rör använd förankringsboja 2816 vid Dy90, 110, 160 och 225 Slussventil 2840 PVC-muff Kan kompletteras med förankringsring 2856 till PE-rör, Dy Med fri spindeltapp PN 16 RSK-nr Art. nr Dy DN * med förankringsringar 2856 inmonterade från fabrik * , , , , , , , , , , , , ,15 A Kv m3/h Z Mått spindeltopp DN B h d *65 17, , *200 24, ,5 8 * ,5 8 *ylsa monterad på spindeltopp från fabrik (demontera hylsan på 1880 före montering) 10 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

8 MJUKTÄTANDE SUSSVENTI 2840 FÖR PVC-RÖR OC PE-RÖR MED FÖRANKRINGSRINGAR 2856, DY Teknisk beskrivning Standard: EN 1171, EN 1984, EN , ISO 7259, EN 1074, EN Tryckklass: PN 16, undertryck 0,8 bar, högerstängande Max arbetstemperatur: 50 C Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar Ytbehandlad: Epoxi min 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar som är skyddade med värmetåligt vax Spindel: Icke stigande med konisk fyrkant DIN (se tabell: mått spindeltopp) Ventiltopp: Bajonettspår för spindelförlängare Materialspecifikation Pos Detalj Material 1 Bajonettfattning CW602N Avsinkninghärdig mässing 2 us Segjärn EN 1563 EN-GJS Insexskruv Stål Vax 5 Överdel Segjärn EN1563 EN-GJS Överdelspackning Gui (EPDM) 7 Packning Gui (EPDM) Forsheda 8 Märkning (Stängriktning) 9 Nedre lager POM-C 10 O-ring spindel Gui (EPDM) 11 O-ring bajonett Gui (EPDM) 12 Spindel Rostfritt stål EN Spindelmutter RG5 14 Plastkåpa POM-C 15 Övre lager POM-C 16 Sluss Segjärn EN1563 ENGJS (EPDM) Manövermoment Karaktäristik DN Antal varv öppen/stängd Ventilens innerdiameter Max tillåtet vridmoment Öppen/stängd moment Nm Nm Nm Nm Nm Nm Nm Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Monteringsmöjligheter Tilläggsutrustning och andra varianter Tilläggsutrustning 1880 Spindelförlängare 1830/1835/1840 Betäckning 2815 Förankringsboja 2856 Förankringsring 1110 Ratt Möjlig Rekoenderad Möjlig Rekoenderas ej Andra varianter Förberedd för aktuator Med elektrisk aktuator Med indikator 2845 Vänsterstängande info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 11

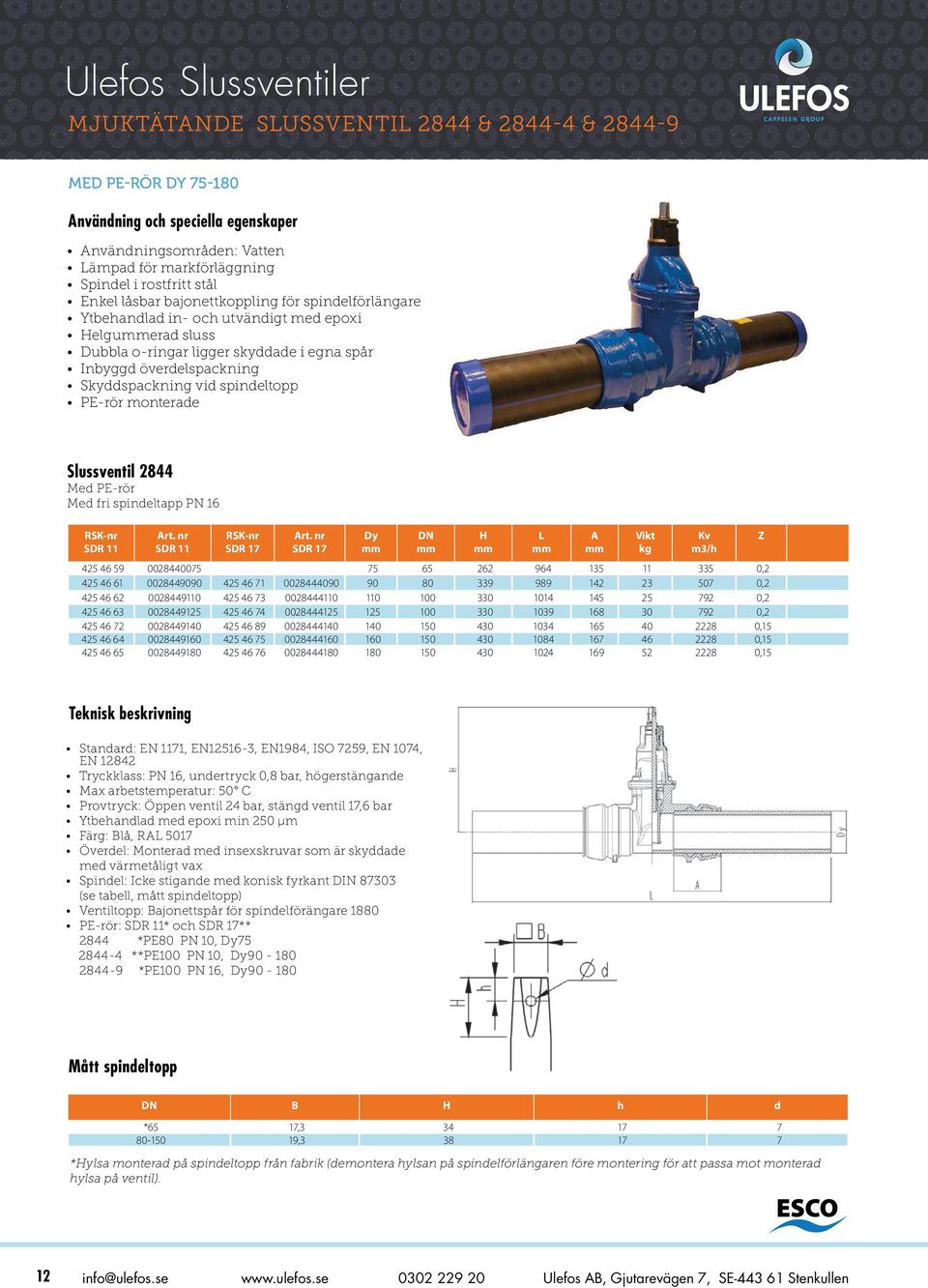

9 MJUKTÄTANDE SUSSVENTI 2844 & & MED PE-RÖR DY Användning och speciella egenskaper Användningsområden: Vatten ämpad för markförläggning Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltopp PE-rör monterade Slussventil 2844 Med PE-rör Med fri spindeltapp PN 16 RSK-nr SDR 11 Art. nr SDR 11 RSK-nr SDR 17 Art. nr SDR 17 Dy DN , , , , , , ,15 A Kv m3/h Z Teknisk beskrivning Standard: EN 1171, EN , EN1984, ISO 7259, EN 1074, EN Tryckklass: PN 16, undertryck 0,8 bar, högerstängande Max arbetstemperatur: 50 C Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar Ytbehandlad med epoxi min 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar som är skyddade med värmetåligt vax Spindel: Icke stigande med konisk fyrkant DIN (se tabell, mått spindeltopp) Ventiltopp: Bajonettspår för spindelförängare 1880 PE-rör: SDR 11* och SDR 17** 2844 *PE80 PN 10, Dy **PE100 PN 10, Dy *PE100 PN 16, Dy Mått spindeltopp DN B h d *65 17, , *ylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil). 12 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

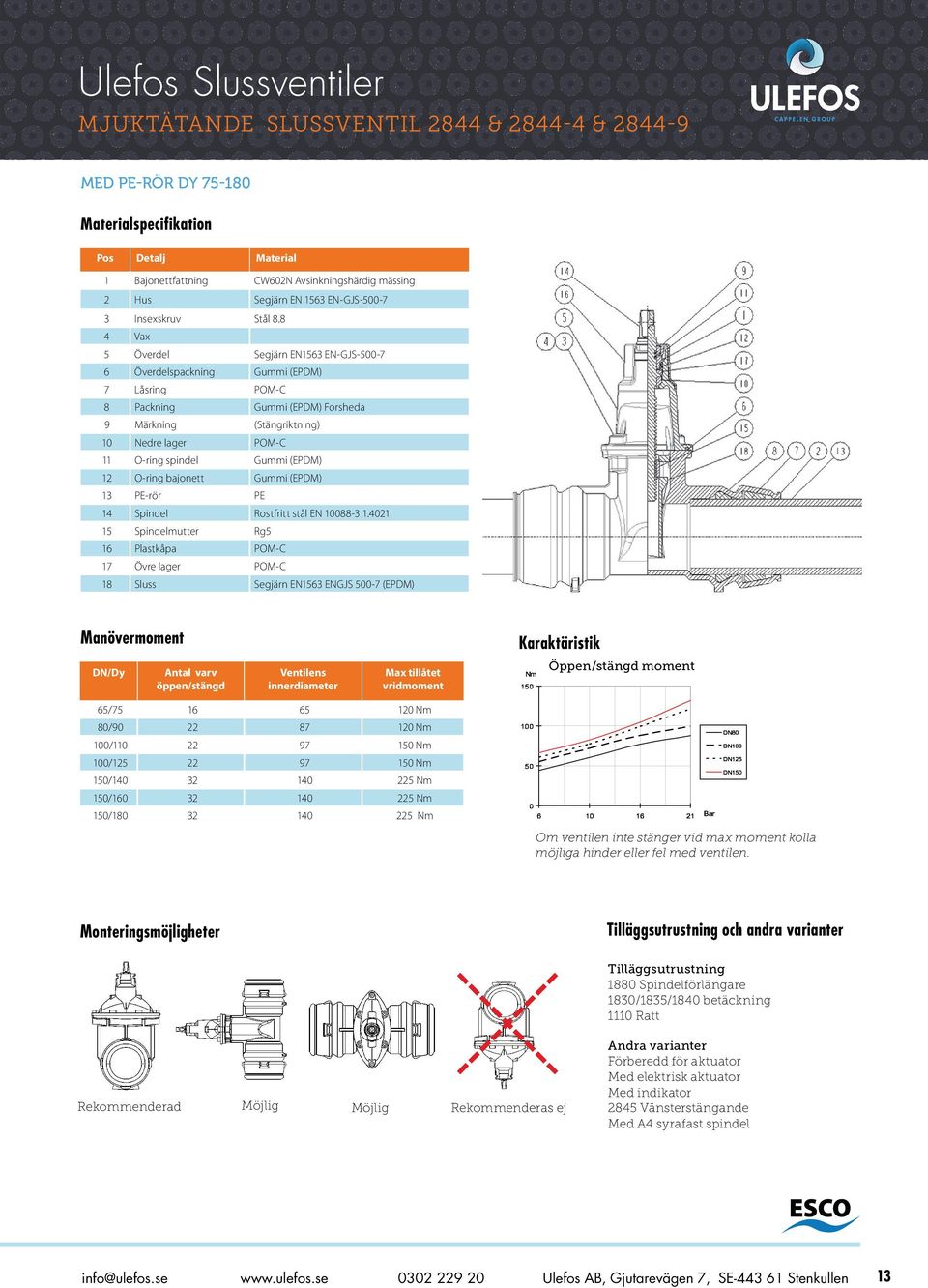

10 Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 2844 & & MED PE-RÖR DY Materialspecifikation Pos Detalj Material 1 Bajonettfattning CW602N Avsinkningshärdig mässing 2 us Segjärn EN 1563 EN-GJS Insexskruv Stål Vax 5 Överdel Segjärn EN1563 EN-GJS Överdelspackning Gui (EPDM) 7 åsring POM-C 8 Packning Gui (EPDM) Forsheda 9 Märkning (Stängriktning) 10 Nedre lager POM-C 11 O-ring spindel Gui (EPDM) 12 O-ring bajonett Gui (EPDM) 13 PE-rör PE 14 Spindel Rostfritt stål EN Spindelmutter Rg5 16 Plastkåpa POM-C 17 Övre lager POM-C 18 Sluss Segjärn EN1563 ENGJS (EPDM) Manövermoment DN/Dy Antal varv öppen/stängd Ventilens innerdiameter Max tillåtet vridmoment 65/ Nm 80/ Nm 100/ Nm 100/ Nm 150/ Nm 150/ Nm 150/ Nm Karaktäristik Öppen/stängd moment Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Monteringsmöjligheter Tilläggsutrustning och andra varianter Tilläggsutrustning 1880 Spindelförlängare 1830/1835/1840 betäckning 1110 Ratt Möjlig Rekoenderad Möjlig Rekoenderas ej Andra varianter Förberedd för aktuator Med elektrisk aktuator Med indikator 2845 Vänsterstängande Med A4 syrafast spindel info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 13

11 MJUKTÄTANDE SUSSVENTI 2844 & & MED PE-RÖR DY Användning och speciella egenskaper Användningsområden: Vatten ämpad för markförläggning Spindel i rostfrittstål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltopp PE-rör monterade Slussventil / Med PE-rör Med fri spindeltapp PN 16 RSK-nr SDR 11 Art. nr SDR 11 RSK-nr SDR 17 Art. nr SDR 17 Dy , , , , , ,15 DN A Kv m3/h Z Teknisk beskrivning Standard:EN 1171, EN , EN1984, ISO 7259, EN 1074, EN Tryckklass: PN 16, undertryck 0,8 bar, högerstängande Max arbetstemperatur: 50 C Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar Ytbehandlad med epoxi min 250µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar som är skyddade med värmetåligt vax Spindel: Icke stigande med konisk fyrkant DIN (se tabell, mått spindeltopp) Ventiltopp: Bajonettspår för spindelförlängare 1880 PE-rör: SDR 11*och SDR 17** **PE 100 PN 10, Dy *PE 100 PN 16, Dy Mått spindeltopp DN B h d *200 24, ,5 8 * , ,5 8 *ylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil). 14 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

12 Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 2844 & & MED PE-RÖR DY Materialspecifikation Pos Detalj Material 1 Bajonettfattning CW602N Avzinkningshärdig mässing 2 us Segjärn EN 1563 EN-GJS Insexskruv Stål Vax 5 Överdel Segjärn EN1563 EN-GJS Överdelspackning Gui (EPDM) 7 åsring POM-C 8 Packning Gui (EPDM) Forsheda 9 Märkning (Stängriktning) 10 Nedre lager POM-C 11 O-ring spindel Gui (EPDM) 12 O-ring bajonett Gui (EPDM) 13 PE-rör PE 14 Spindel Rostfritt stål EN Spindelmutter Rg5 16 Plastkåpa POM-C 17 Övre lager POM-C 18 Sluss Segjärn EN1563 ENGJS (EPDM) Manövermoment DN/Dy Antal varv öppen/stängd Ventilens innerdiameter Max tillåtet vridmoment 200/ Nm 200/ Nm 250/ Nm 250/ Nm 300/ Nm 300/ Nm Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Monteringsmöjligheter Karaktäristik Öppen/stängd moment Tilläggsutrustning och varianter Möjlig Rekoenderad Möjlig Rekoenderas ej Tilläggsutrustning 1880 Spindelförlängare 1830/1835/1840 Betäckning 1110 Ratt Andra varianter Förberedd för aktuator Med elektrisk aktuator Med indikator 2845 Vänsterstängande Med A4 syrafast spindel info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 15

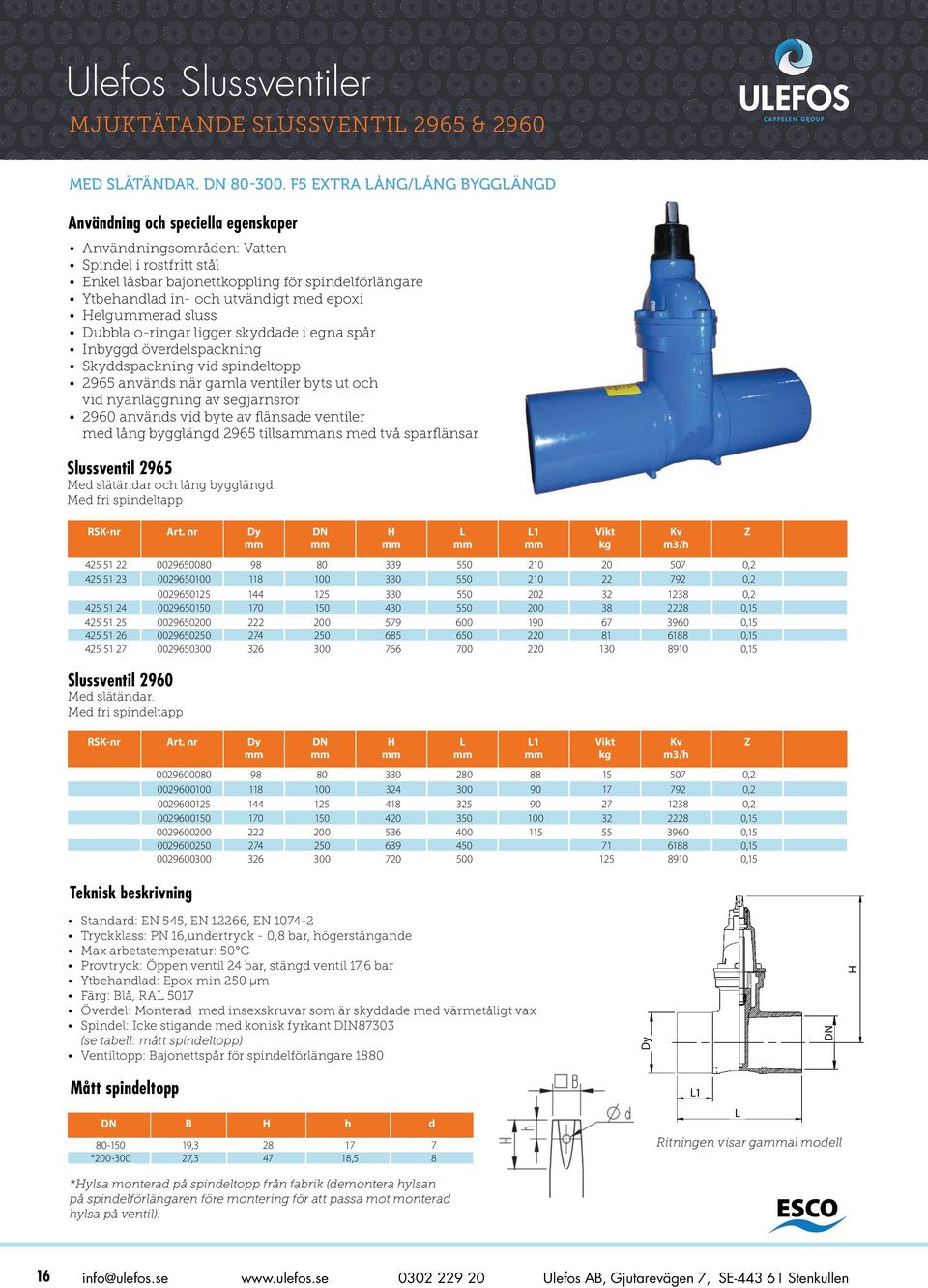

13 MJUKTÄTANDE SUSSVENTI 2965 & 2960 MED SÄTÄNDAR. DN F5 EXTRA ÅNG/ÅNG BYGGÄNGD Användning och speciella egenskaper Användningsområden: Vatten Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltopp 2965 används när gamla ventiler byts ut och vid nyanläggning av segjärnsrör 2960 används vid byte av flänsade ventiler med lång bygglängd 2965 tillsaans med två sparflänsar Slussventil 2965 Med slätändar och lång bygglängd. Med fri spindeltapp RSK-nr Art. nr Dy DN , , , , , , ,15 Slussventil 2960 Med slätändar. Med fri spindeltapp RSK-nr Art. nr Dy Teknisk beskrivning DN 1 1 Kv m3/h Kv m3/h , , , , , , ,15 Z Z Standard: EN 545, EN 12266, EN Tryckklass: PN 16,undertryck - 0,8 bar, högerstängande Max arbetstemperatur: 50 C Provtryck: Öppen ventil 24 bar, stängd ventil 17,6 bar Ytbehandlad: Epox min 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar som är skyddade med värmetåligt vax Spindel: Icke stigande med konisk fyrkant DIN87303 (se tabell: mått spindeltopp) Ventiltopp: Bajonettspår för spindelförlängare 1880 Dy DN Mått spindeltopp DN B h d , * , ,5 8 1 Ritningen visar gaal modell *ylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil). 16 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

14 1! Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 2965 & 2960 MED SÄTÄNDAR. DN F5 EXTRA ÅNG/ÅNG BYGGÄNGD Materialspecifikation Pos Detalj Material 1 us Segjärn EN1563 EN-GJS Överdel Segjärn EN1563 EN-GJS Spindelmutter Rödgods Rg5 4 Packbox Avzinkningshärdig mässing 5 Spindel Rostfritt stål EN Sluss Segjärn EN1563 EN-GJS (EPDM) 7 Packning (inbyggd) Gui (EPDM) 8 O-ringar Gui (EPDM) 9 Insexskruv Stål Skyddspackning Gui (EPDM) 11 Glidlager POM Manövermoment DN Antal varv öppen/stängd Ventilens innerdiameter Max vridmoment Nm Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen : 21 ;<=> ;<?>> ;<?@A ;<?A> Karaktäristik Öppen/stängd moment $!! $"! #!! #"! )* % #! #% $#&'( +,-.. +,-/. +,0.. Ritningen visar gaal modell Monteringsmöjligheter Möjlig Rekoenderad Möjlig Rekoenderas ej Tilläggsutrustning och varianter Tilläggsutrustning 1880 Spindelförlängare 1830/1835/1840 Betäckning 1110 Ratt Varianter Förberedd för aktuator Med aktuator elektrisk Med indikator info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 17

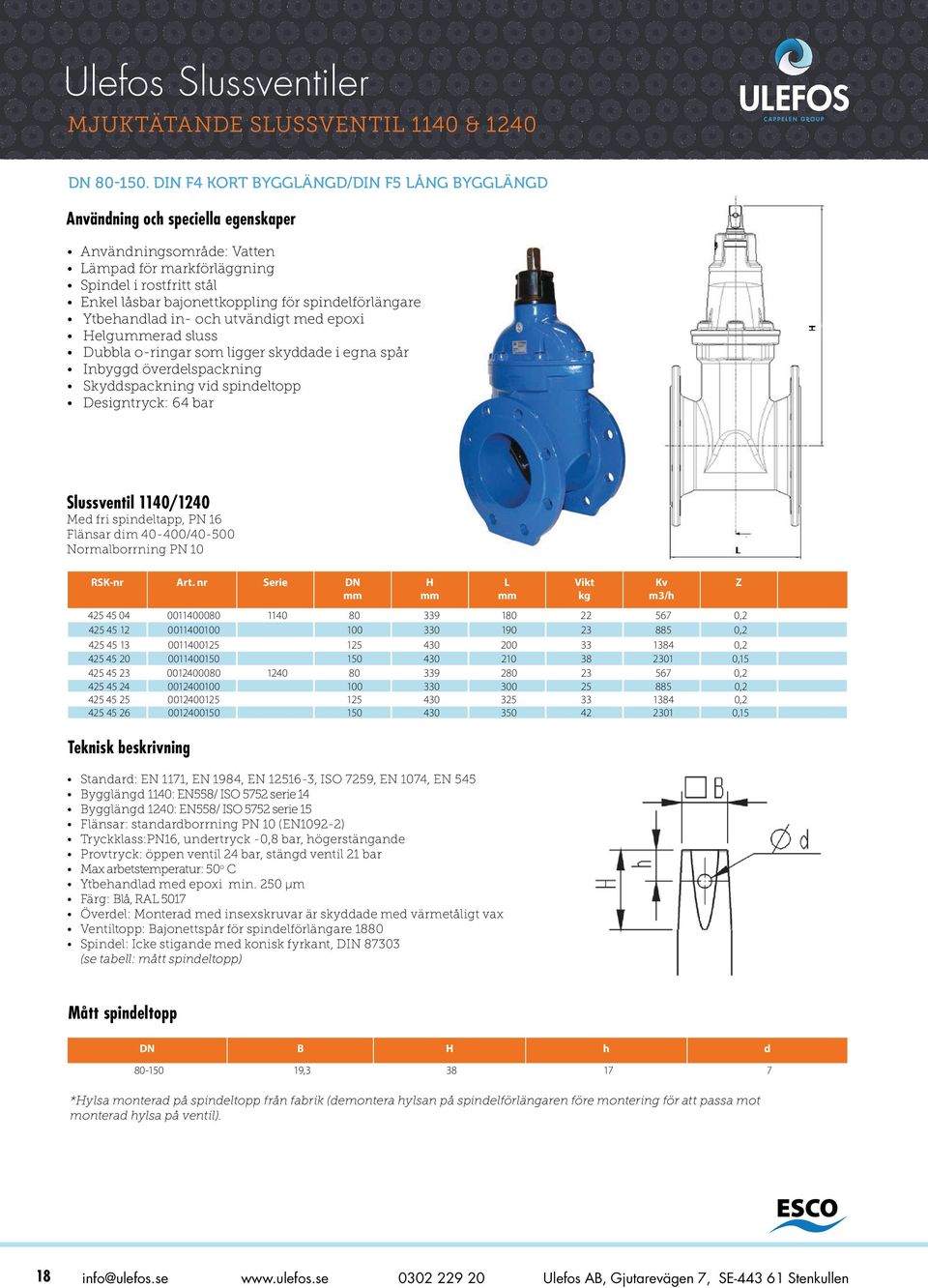

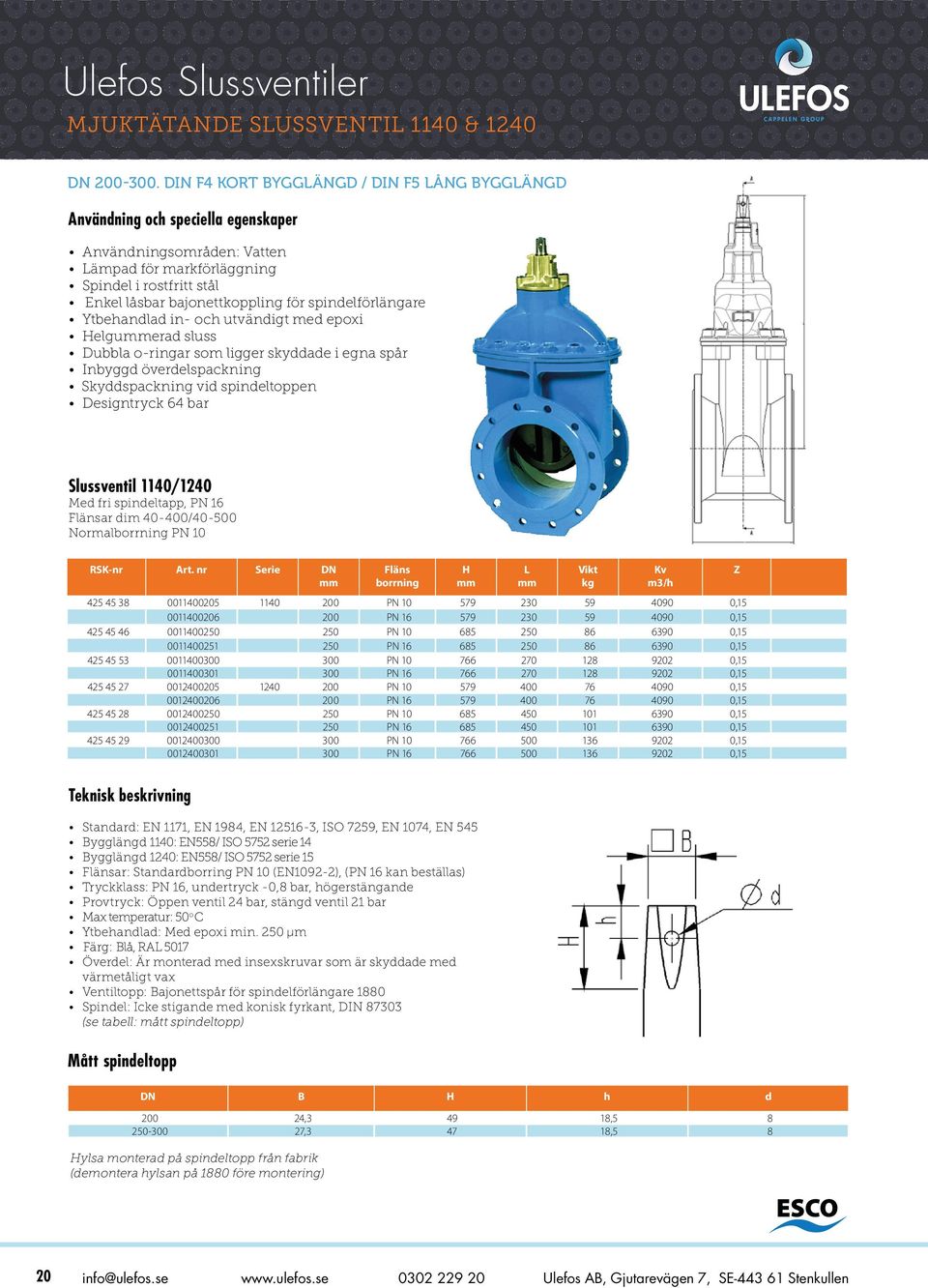

15 MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN DIN F4 KORT BYGGÄNGD/DIN F5 ÅNG BYGGÄNGD Användning och speciella egenskaper Användningsområde: Vatten ämpad för markförläggning Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar som ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltopp Designtryck: 64 bar Slussventil 1140/1240 Med fri spindeltapp, PN 16 Flänsar dim / Normalborrning PN 10 RSK-nr Art. nr Serie DN Teknisk beskrivning , , , , , , , ,15 Standard: EN 1171, EN 1984, EN , ISO 7259, EN 1074, EN 545 Bygglängd 1140: EN558/ ISO 5752 serie 14 Bygglängd 1240: EN558/ ISO 5752 serie 15 Flänsar: standardborrning PN 10 (EN1092-2) Tryckklass:PN16, undertryck -0,8 bar, högerstängande Provtryck: öppen ventil 24 bar, stängd ventil 21 bar Max arbetstemperatur: 50 o C Ytbehandlad med epoxi min. 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar är skyddade med värmetåligt vax Ventiltopp: Bajonettspår för spindelförlängare 1880 Spindel: Icke stigande med konisk fyrkant, DIN (se tabell: mått spindeltopp) Kv m3/h Z Mått spindeltopp DN B h d , *ylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil). 18 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

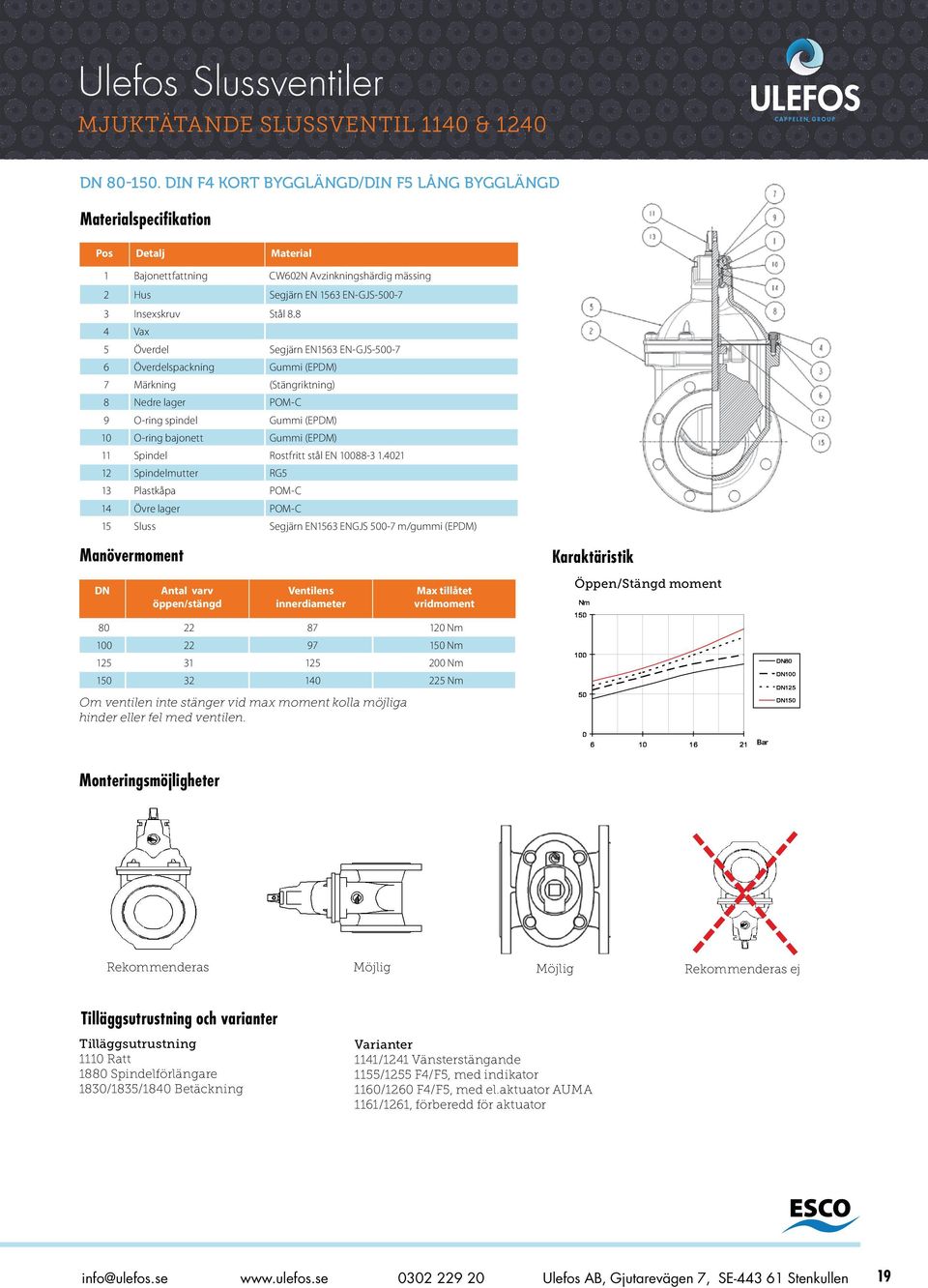

16 B Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN DIN F4 KORT BYGGÄNGD/DIN F5 ÅNG BYGGÄNGD Materialspecifikation Pos Detalj Material 1 Bajonettfattning CW602N Avzinkningshärdig mässing 2 us Segjärn EN 1563 EN-GJS Insexskruv Stål Vax 5 Överdel Segjärn EN1563 EN-GJS Överdelspackning Gui (EPDM) 7 Märkning (Stängriktning) 8 Nedre lager POM-C 9 O-ring spindel Gui (EPDM) 10 O-ring bajonett Gui (EPDM) 11 Spindel Rostfritt stål EN Spindelmutter RG5 13 Plastkåpa POM-C 14 Övre lager POM-C 15 Sluss Segjärn EN1563 ENGJS m/gui (EPDM) Manövermoment DN Antal varv öppen/stängd Ventilens innerdiameter Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Max tillåtet vridmoment Nm Nm Nm Nm DBB DCB JK Karaktäristik CB Öppen/Stängd moment E DB DE FDGI MNO MPOO MPQR MPRO Monteringsmöjligheter Rekoenderas Möjlig Möjlig Rekoenderas ej Tilläggsutrustning och varianter Tilläggsutrustning 1110 Ratt 1880 Spindelförlängare 1830/1835/1840 Betäckning Varianter 1141/1241 Vänsterstängande 1155/1255 F4/F5, med indikator 1160/1260 F4/F5, med el.aktuator AUMA 1161/1261, förberedd för aktuator info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 19

17 MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN DIN F4 KORT BYGGÄNGD / DIN F5 ÅNG BYGGÄNGD Användning och speciella egenskaper Användningsområden: Vatten ämpad för markförläggning Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi elguerad sluss Dubbla o-ringar som ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltoppen Designtryck 64 bar Slussventil 1140/1240 Med fri spindeltapp, PN 16 Flänsar dim / Normalborrning PN 10 RSK-nr Art. nr Serie DN Fläns borrning PN , PN , PN , PN , PN , PN , PN , PN , PN , PN , PN , PN ,15 Kv m3/h Z Teknisk beskrivning Standard: EN 1171, EN 1984, EN , ISO 7259, EN 1074, EN 545 Bygglängd 1140: EN558/ ISO 5752 serie 14 Bygglängd 1240: EN558/ ISO 5752 serie 15 Flänsar: Standardborring PN 10 (EN1092-2), (PN 16 kan beställas) Tryckklass: PN 16, undertryck -0,8 bar, högerstängande Provtryck: Öppen ventil 24 bar, stängd ventil 21 bar Max temperatur: 50 o C Ytbehandlad: Med epoxi min. 250 µm Färg: Blå, RA 5017 Överdel: Är monterad med insexskruvar som är skyddade med värmetåligt vax Ventiltopp: Bajonettspår för spindelförlängare 1880 Spindel: Icke stigande med konisk fyrkant, DIN (se tabell: mått spindeltopp) Mått spindeltopp DN B h d , , , ,5 8 ylsa monterad på spindeltopp från fabrik (demontera hylsan på 1880 före montering) 20 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

18 Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN DIN F4 KORT BYGGÄNGD / DIN F5 ÅNG BYGGÄNGD Materialspecifikation Pos Detalj Material 1 Bajonettfattning CW602N Avzinkningshärdig mässing 2 us Segjärn EN 1563 EN-GJS Insexskruv Stål Vax 5 Överdel Segjärn EN1563 EN-GJS Överdelspackning Gui (EPDM) 7 Märkning (Stängriktning) 8 Nedre lager POM-C 9 O-ring spindel Gui (EPDM) 10 O-ring bajonett Gui (EPDM) 11 Spindel Rostfritt stål EN Spindelmutter RG5 13 Plastkåpa POM-C 14 Övre lager POM-C 15 Sluss Segjärn EN1563 ENGJS m/gui (EPDM) Manövermoment DN Antal varv öppen/stängd Ventilens innerdiameter Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Max tillåtet vridmoment Nm Nm Nm Karaktäristik Öppen/Stängd moment Monteringsmöjligheter Rekoenderas Möjligt Möjligt Rekoenderas ej Tilläggsutrustning och andra varianter Tilläggsutrustning 1110 Ratt 1880 Teleskopisk spindelförlängare 1830/1835/1840 Betäckning Varianter 1141/1241: F4/F5, vänsterstängande 1155/1255: F4/F5, med indikator 1160/1260: F4/F5, med AUMA elektrisk aktuator 1161/1261, förberedd för aktuator info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 21

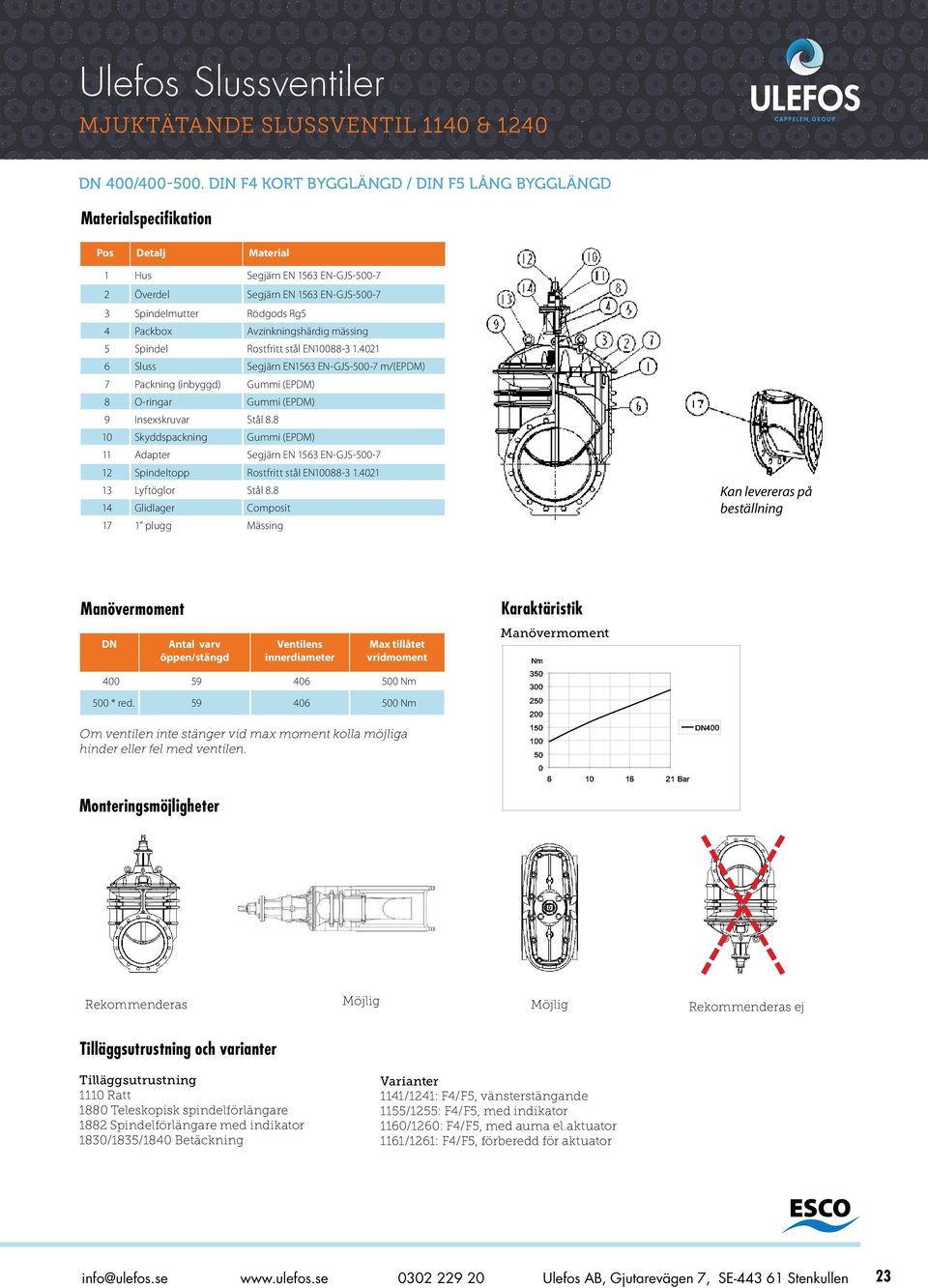

19 MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN 400/ DIN F4 KORT BYGGÄNGD / DIN F5 ÅNG BYGGÄNGD Användning och speciella egenskaper Användningsområden: Vatten ämpad för markförläggning Spindel i rostfritt stål Enkel låsbar bajonettkoppling för spindelförlängare Ytbehandlad in- och utvändigt med epoxi Inbyggd överdelspackning elguerad sluss Dubbla o-ringar som ligger skyddade i egna spår Inbyggd överdelspackning Skyddspackning vid spindeltoppen Förberedd för ev.senare automatisering via montering av aktuator yftöglor för lättare hantering och montering Designtryck 48 bar Slussventil 1140/1240 Med fri spindeltapp, PN 16 Flänsar dim 4400/ Normalborrning PN 10/PN 16 RSK-nr Art. nr Serie DN * DN 400 med flänsövergång 400x500 Fläns borrning PN , PN , PN , PN , * 500 PN , * 500 PN ,15 Kv m3/h Z Teknisk beskrivning Standard: EN 1171, EN 1984, EN , ISO 7259, EN 1074, EN 545 Bygglängd 1140: EN558/ ISO 5752 serie 14 Bygglängd 1240: EN558/ ISO 5752 serie 15 Flänsar: Standardborring PN 10 (EN1092-2), PN 16 på beställning Tryckklass: PN 16, undertryck -0,8 bar, högerstängande Provtryck: öppen ventil 24 bar, stängd ventil 21 bar Max temperaturgräns: 50 o C Ytbehandlad med epoxi min. 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar, skyddade med värmetåligt vax Ventiltopp: Bajonettspår för spindelförlängare 1880 Spindel: Icke stigande med konisk fyrkant (se tabell: mått spindeltopp) Mått spindeltopp DN 400 B A 32,3 B 16 C 8 D *ylsa monterad på spindeltopp från fabrik (demontera hylsan på spindelförlängaren före montering för att passa mot monterad hylsa på ventil) 1240 DN 500 red DN info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

20 S Ulefos Slussventiler MJUKTÄTANDE SUSSVENTI 1140 & 1240 DN 400/ DIN F4 KORT BYGGÄNGD / DIN F5 ÅNG BYGGÄNGD Materialspecifikation Pos Detalj Material 1 us Segjärn EN 1563 EN-GJS Överdel Segjärn EN 1563 EN-GJS Spindelmutter Rödgods Rg5 4 Packbox Avzinkningshärdig mässing 5 Spindel Rostfritt stål EN Sluss Segjärn EN1563 EN-GJS m/(epdm) 7 Packning (inbyggd) Gui (EPDM) 8 O-ringar Gui (EPDM) 9 Insexskruvar Stål Skyddspackning Gui (EPDM) 11 Adapter Segjärn EN 1563 EN-GJS Spindeltopp Rostfritt stål EN yftöglor Stål Glidlager Composit 17 1 plugg Mässing Manövermoment DN Antal varv öppen/stängd Ventilens innerdiameter Max tillåtet vridmoment Nm 500 * red Nm Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. VSS VTS WSS WTS USS UTS \] ^\_SS Karaktäristik X US UX VUYZ[ Manövermoment Kan levereras på beställning Monteringsmöjligheter Rekoenderas Möjlig Möjlig Rekoenderas ej Tilläggsutrustning och varianter Tilläggsutrustning 1110 Ratt 1880 Teleskopisk spindelförlängare 1882 Spindelförlängare med indikator 1830/1835/1840 Betäckning Varianter 1141/1241: F4/F5, vänsterstängande 1155/1255: F4/F5, med indikator 1160/1260: F4/F5, med auma el.aktuator 1161/1261: F4/F5, förberedd för aktuator info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 23

21 MJUKTÄTANDE SUSSVENTI 1161 DN Användning och speciella egenskaper Användningsområde: Vatten Slussport i EPDM Designtryck: 64 bar ISO-standardiserad flänstopp i avzinkningshärdig mässing Slussventil 1161 Med fäste för aktuator, PN 16 Flänsar dim Normalborrning PN 10 RSK-nr Art. nr DN Flänsborrning PN , PN , PN , PN , PN , PN , PN ,15 Kv m3/h Z Teknisk beskrivning Standard: EN 1171, EN 1984, EN , ISO 7259, EN 1074, EN 545 Bygglängd: EN558/ ISO 5752 serie 14 Flänsar: standardborrning PN 10 (EN1092-2) Provtryck: öppen ventil 24 bar, stängd ventil 21 bar Max arbetstemperatur: 50 o C Ytbehandlad med epoxi min. 250 µm Färg: Blå, RA 5017 Överdel: Monterad med insexskruvar är skyddade med värmetåligt vax GSK standard: RA - GZ 662 (se tabell: mått spindeltopp) ØD 2 Mått spindeltopp DN Diameter Motorfläns Antal varv öppen/stängd 2 Max tillåtet vridmoment vid 10 bar 200 ø 20 F Nm 250 ø 30 F Nm 300 ø 30 F Nm DN Diameter Motorfläns Antal varv öppen/stängd 2 Max tillåtet vridmoment vid 16 bar 200 ø 30 F Nm 250 ø 30 F Nm 300 ø 30 F Nm 24 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

22 MJUKTÄTANDE SUSSVENTI 1161 DN Materialspecifikation Pos Detalj Material 1 us Segjärn EN 1563 EN-GJS Sluss Segjärn EN1563 ENGJS m/epdm 3 Överdel Segjärn EN1563 EN-GJS Bajonettfattning CW602N Avzinkningshärdig mässing 5 Spindel Rostfritt stål Adapter för Auma Avzinkningshärdig mässing 7 Spindelmutter RG5 8 Glidlager Komposit 9 Glidlager Komposit 10 Glidlager Komposit 11 Mellanplatta POM 12 Packning lock Gui EPDM 13 O-ring spindel Gui EPDM 14 O-ring bajonett Gui EPDM 15 Isoleringshylsa Nylon 16 Skruv cylinderhuvud Stål 8.8 El.Zn 17 Skruv cylinderhuvud Stål Skruv cylinderhuvud Stål 8.8 Manövermoment DN Antal varv öppen/stängd Ventilens innerdiameter Max tillåtet vridmoment Nm Nm Nm Nm Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 25

23 SPINDEFÖRÄNGARE 1880 & Användning och speciella egenskaper Användningsområden: För Kongsberg Esco s markförlagda slussventiler DN ämpad för markförläggning Teleskopiskt utförande som förenklar justering till önskad längd Monteras enkelt på ventilen med bajonettkoppling rekoenderas där aggressivt markförhållande råder Spindelförlängare 1880, teleskopisk DN Standardhylsa DN För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 RSK-nr Art. nr Serie Typ S förzinkat stål , förzinkat stål , förzinkat stål 0, förzinkat stål , förzinkat stål , förzinkat stål 2, förzinkat stål , förzinkat stålt ,8 * Kontrollera ventilens höjd B Spindelförlängare , teleskopisk DN Standardhylsa DN För ventil 1140, 1240, 2255, 2355, 2840/42/44, 2955, 2965 RSK-nr Art. nr Serie Typ S syrafast stål , syrafast stål , syrafast stål 0, syrafast stål , syrafast stål , syrafast stål 2, syrafast stål , syrafast stål ,8 * Kontrollera ventilens höjd B 26 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

24 SPINDEFÖRÄNGARE 1880/ & 1885 Materialspecifikation Pos Detalj Material 1 Spindeltopp Segjärn EN 1563 EN-GJS Fästöron PP-plast 3 Övre skyddsrör PP-plast 44 x 50 4 Övre spindelrör Förzinkat stål/ syrafast stål EN1088-3/ Nedre spindelstång Förzinkat stål/ syrafast stål EN1088-3/ Nedre skyddsrör PP-plast 50x66 7 Ventilfäste PP-plast 8 Sprint Syrafast stål EN Spindelhylsa Segjärn EN 1563 EN-GJS /syrafst stål EN / åsöron PP-plast Montering En extra låsning kan utföras mellan spindeltopp och hylsa via medsänd sprint Sprint används alltid i samband med Kongsberg Esco s slussventiler Skjut ner ventilfästet (7) över ventilhalsen, så att låsöronen (10) går in i ventilhalsens spår Mått spindeltopp DN A D Spindelförlängningsförlängare 1885 Användning och speciella egenskaper Används där den nergrävda spindelförlängaren har blivit för kort Spindelförlängningsförlängaren fästes på befintlig spindelförlängare, genom att borra hål i befintlig spindeltopp och montera saxssprint/sprint. Därefter trycks skyddsrörsfästet ner över befintliga fästöron Betäckningarna 1830/1835/1840 kan monteras direkt på spindelförlängningsförlängaren. Spindelförlängningsförlängare 1885 teleskopisk RSK-nr Art. nr Serie , ,7 Teknisk beskrivning Spindelförlängningsförlängare till teleskopisk spindelförlängare 1880 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 27

25 Ny tillkoppling mellan Ulefos Slussventiler och spindelförlängare 1880 Monteringen görs enkelt genom att först fästa hylsan med sprinten på ventilspindeln. Pressa sedan ned spindelförlängaren på ventilhalsen. Spindelförlängaren låser automatiskt när den koer i rätt position. Vid demontering, vrid den gula låsringen åt sidan och lyft upp röret. 28 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

26 d bc Ulefos Slussventiler TIBEÖR MED TIBEÖR FÖR TEESKOPISKA SPINDEFÖRÄNGARE Typ B B , & Typ D Ø D , ,3-0,5 Typ B1 B ,31 `a 1890 & Avlägsna betäckning, skyddsrör, kåpa (garnityr), spindelstång och SMS-hylsa. 2. Mät ventilspindels fyrkant och välj ut rätt utbyteshylsa. 3. Borra hål i befintlig ventilspindel, använd utbyteshylsan som mall och borra hål (borr ø 6.) 4. Avlägsna spindelförlängarens standard hylsa och montera vald utbyteshylsa på den saa. 5. Skjut ihop plastadapter 1889 eller 1888 med spindelförlängarens ventilinnerfäste, som tillsaans skjuts upp ca.1 m på skyddsröret. 6. Montera spindelförlängaren på befintlig ventil 7. Sprinta fast hylsan 8. Dra ner plastadaptern över ventilhalsen. 9. Placera den blå märkesbrickan på spindelförlängarens topp. (för att markera ompackad ventil) 10. Montera på betäckning 1830, 1835 eller info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 29

27 ROTVÄSKA 1886 & TIBEÖR MED TIBEÖR FÖR TEESKOPISKA SPINDEFÖRÄNGARE Användning och speciella egenskaper Används i samband med reparationer av packboxar och spindelförlängare till befintliga markventiler oavsett fabrikat. ådans innehåll passar till teleskopiska spindelförlängare 1880 Rotväska 1886 RSK-nr Art. nr Rotlåda Komplett Adapter RSK-nr Art. nr Adapter Oval ylsa 1890 & RSK-nr Art. nr ylsa Storlek 18/ Storlek 22/ Storlek 24/ Storlek 28/ Storlek 30/ Storlek 31/28 Data RSK-nr 1886 ABS plast Innehåll Servicesats stk. Fästöron Material S stk stk stk st x 5 storlekar PP-plast PP plast ylsor S-1890,S-1891, S-1895 Segjärn SS 0727 Konsprint Syrafast stål SS 2343 Blå märkbricka Plast PP Blå märkbricka, markerar reparerad ventil Servicesats med brickor och sprint 30 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

28 BETÄCKNING 1830 & 1833 & 1835 & 1840 Användning och speciella egenskaper Användningsområden: Betäckning över teleskopisk spindelförlängare 1850 och 1880 Fästas med bajonettkoppling till spindelförlängaren Avvinklingsbar 3 o Den helgjutna enheten har fin design och noggrannhet ock med guipackning evereras med vit låskopp av plast (ligger i betäckningen) gh1830/1833/1840 ef 1835 Betäckning För teleskopiska spindelförlängare 1850/1880 RSK-nr Art. nr Serie ,6 Svart ,6 Blå ,6 Brun ,1 Svart ,6 Svart ,6 Blå ,6 Brun ,1 Svart B D Färg ock RSK-nr Art. nr Serie Mått Färg ø95 0,7 Svart V ø95 0,7 Svart A ø95 0,7 Svart FK Teknisk beskrivning BETÄCKNING 1830 Rund, segjärn, anpassad för sp.förl och 1880 Montering BETÄCKNING 1833 Rund,segjärn, anpassad för sp.förl och 1880 BETÄCKNING 1835 Fyrkantig, segjärn, anpassad för sp.förl och 1880 BETÄCKNING 1840 Rund, segjärn, anpassad för sp.förl och 1880 BETÄCKNINGOCK 1836 OC Till betäckningar 1830,1833,1835,1840 Segjärn, märkt V, A eller FK Ansluts till spindelförlängaren genom att man vrider 45 o medsols. Betäckningens höjd justeras enkelt exempelvis med ett spett. För att erhålla en vibrationsfri betäckning skall kompakt fyllning runt halsen på betäckningen utföras. Vid montering trycker man ner betäckningen över spindelförlängningens öron, så att locket lyfter. Vrid sedan 45 o medsols, varvid låskoppen intar sitt läge och betäckningslocket går ner. Vid eventuell demontering lyftes plastlåskoppen ur betäckningen, som sedan vrids 45 o motsols. Plombringslock kan användas då man vill låsa ventilen i ett önskat läge. info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 31

29 BETÄCKNING 1830 & 1833 & 1835 & : Plomberingslock för 1850/1880 RSK-nr Art. nr Serie ,011 D Materialspecifikation Pos Detalj Material 1 Betäckning Segjärn EN 1563 EN-GJS åskopp PP-plast 3 Packning EPDM info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

30 TIBEÖR Dubbelbetäckning 1832 Fyrkantig, segjärn. Anpassad för sp.förl och 1880 ock V (vatten) ock A (avlopp) RSK-nr Art. nr Storlek x 295 Svart x 295 Blå/Brun Indikeringsbricka 1858, blå Till 1850 RSK-nr Art. nr Storlek ø 43 blå ø 43 blå påse à 50 st ø 43 brun ø 43 brun påse à 50 st ø 43 gul ø 43 gul påse à 50 st ø 43 röd ø 43 röd påse à 5o st andratt 1110 Till mjuktätande slussventiler Gjutjärn EN 1563 EN-GJS Ytbehandlad med epoxi min. 250 µm Färg: Blå, RA :10 D S RSK-nr Art. nr Till ventil DN * * , , , * * * För 1155 Sprinklerventiler D S Rattförlängare till slussventiler 1112 Rostfritt stål RSK-nr Art. nr För ventil Dy , , ,7 S info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 33

31 TIBEÖR Armerad flänspackning Användningsområden: Dricksvatten ydraulisk självtätande Enkel att montera även i små utryen Armeringen och kilformen gör att den lätt kan monteras in mellan flänsarna RSK-nr Art. nr DN d D t T NT NT , , , , * , * , * , * , * , * ,5 6,5 16* ,5 6,5 16* ,5 6,5 16* ,5 6,5 16* ,5 6,5 16* ,5 7,5 16* ,5 8 16* * Montering Armerade flänspackningar monteras enkelt i de små utryen Armeringen och kilformen gör att den lätt kan kilas in mellan flänsarna PN 10 packningen vilar på bultarna och blir centrerad av dessa *Vid högre tryckklass skall packningen centreras på flänsen Teknisk beskrivning Standard: Flänsborrning PN10 SMS 342 Max tryck: DN PN 25 Max tryck: DN PN 16 Max temperaturgräns: 50 o C Material i packning: EPDM gui kan levereras i annan guikvalitet på beställning Material: Stålinlägg ST 1203 (DIN 1623/ISO 3574) 34 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

32 TIBEÖR Utbyteshylsa 1895 Segjärn, för ventil 1140 & 1240 RSK-nr Art. nr Storlek /DN 400 Förankringsboja 2816 för För PVC-rör, PN 10 RSK-nr Art. nr Storlek Dy Dy Dy Dy 225 Förankringsring 2856 till PE-rör i slussventil S-2840 (system 3000) RSK-nr Art. nr Storlek Dy Dy Dy Dy Dy Dy Dy Dy Dy Dy Dy Dy 315 Nyckeltopp 1893 med brottgräns ösa utbytestoppar till slussgarnityr med saa typ av system Gul och Blå sätts fast med 6 insexnyckel Röd har ingen genomborrning och ska alltid tas loss efter användning ANVÄND RÖD ENDAST I UNDANTAGSFA!!! Gul är standard och räcker i de allra flesta fall utmärkt för slussventiler. Vid montering dra endast insexskruven till stopp, så att skruven ej sträcks. RSK-nr Art. nr Färg Brottgräns Nm Gul 400 0, Blå 600 0, Röd 800 0,4 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 35

33 TIBEÖR Nyckelhylsa 1122 SMS Stand RSK-nr Art. nr Storlek DN DN Nyckeltopp 1852 Segjärn RSK-nr Art. nr Storlek #19 DN Nyckeltopp Segjärn, topp utan hylsa är anpassad till alla våra hylsor RSK-nr Art. nr Storlek Bultset 0110 För PN 10 flänsar Komplett med bult, bricka och mutter FZV RSK-nr Art. nr Storlek st, M16x st, M16x st, M20x st, M20x st, M20x st, M24x90 36 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen
