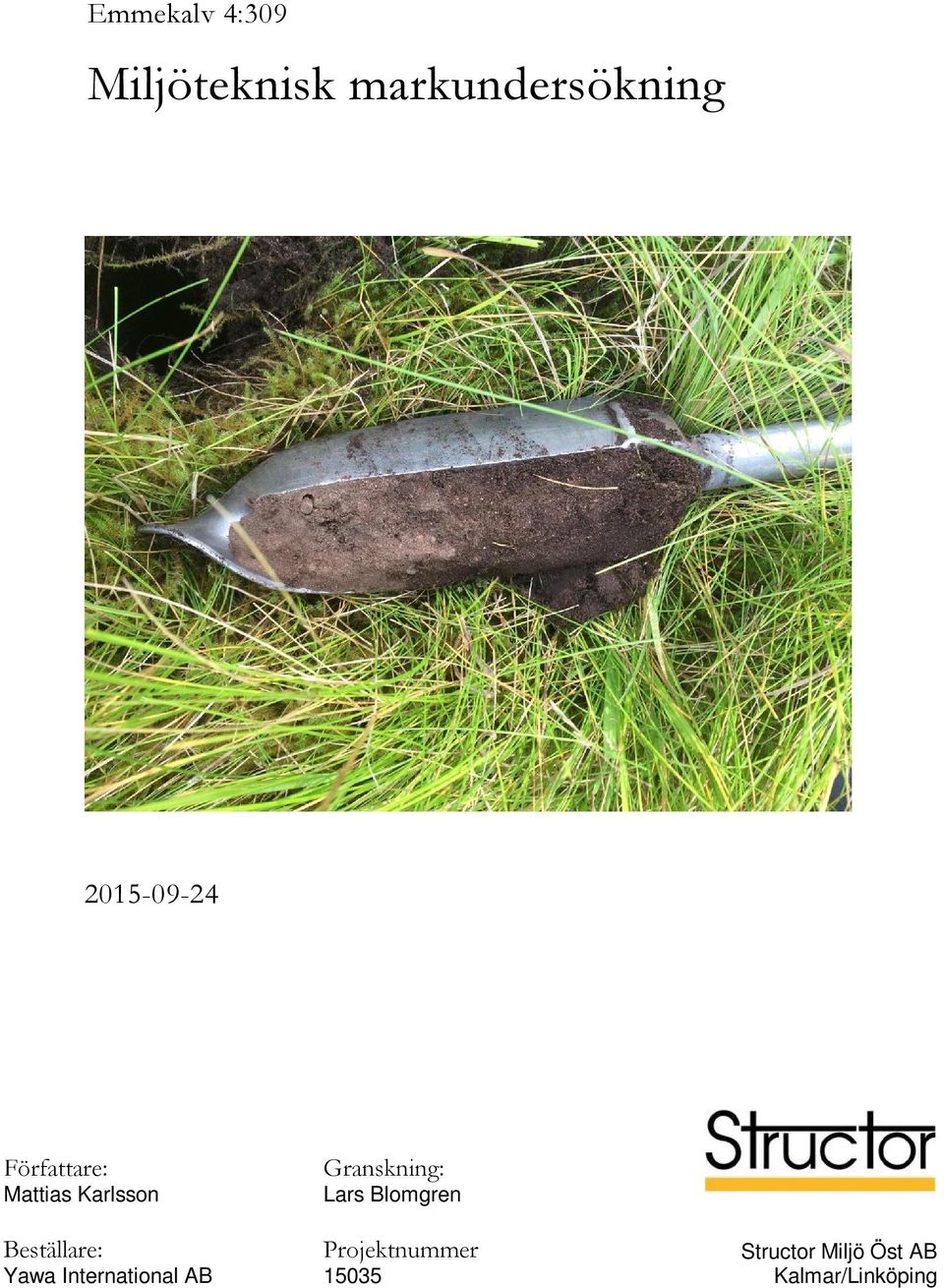

1 Emmekalv 4:309 Miljöteknisk markundersökning Författare: Mattias Karlsson Beställare: Yawa International AB Granskning: Lars Blomgren Projektnummer Structor Miljö Öst AB Kalmar/Linköping

2 Structor Miljö Öst Postgatan 2,39233 Kalmar Tel vxl: Structor Miljö Öst Teknikringen 1E, Linköping Tel vxl:

3 Innehåll Inledning Bakgrund och syfte... 1 Tidigare verksamhet... 1 Typiska föroreningar för branschen Grundämnen... 1 Områdesbeskrivning... 2 Fältarbete med provtagning Provtagning av jord Kemiska analyser... 3 Resultat Fältundersökning jord Tolkning av laboratorieresultat... 3 Slutsatser... 4 Referenser... 5 Tabellförteckning Tabell 1. Laboratorieresultat för metaller jämfört med Naturvårdsverkets generella riktvärde för känslig markanvändning, KM. För den kompletta analysrapporten se bilaga Figurförteckning Figur 1. Situationsplan med punkter för uttagna stickprov som slagits ihop till tre stycken samlingsprov (15Str1, 15Str2 och 15Str3)... 2 Bilagor Bilaga 1. Situationsplan med punkter för stickprov Bilaga 2. Analysresultat 1(7)

4 Inledning 1.1 Bakgrund och syfte På uppdrag av Yawa international AB har Structor Miljö Öst AB utfört en miljöteknisk markundersökning på fastigheten Emmekalv 4:309 i Påskallavik, Oskarshamns kommun. Undersökningen på fastigheten har utförts för att kontrollera ifall det finns föroreningar i marken, främst bekämpningsmedel, som har sitt ursprung från tidigare verksamhet som handelsträdgård. Länsstyrelsen har genomfört en MIFO-inventering (fas 1) enligt Naturvårdsverkets rapport 4918 på fastigheter där det tidigare förekommit handelsträdgårdar. Länsstyrelsen gör en samlad bedömning av objektet genom att väga in olika faktorer så som föroreningarnas farlighet, föroreningsnivån, spridningsförutsättningar samt känsligheten/skyddsvärdet för objektet. Främst kännedomen om att det varit en handelsträdgård på platsen tidigare gjorde att fastigheterna Emmekalv 4:276 och Emmekalv 4:309 bedömdes tillhöra riskklass 2, motsvarande stor risk för förorening. Syftet med undersökningen var att undersöka förekomsten av restföroreningar, på fastigheten Emmekalv 4:309, från bekämpningsmedel som tidigare eventuellt använts på fastigheten Emmekalv 4:276 och Emmekalv 4:309. Tidigare verksamhet På fastigheten Emmekalv 4:276 bedrevs det från slutet av 1800-talet till 1975 handelsträdgård. På intilliggande fastighet, Emmekalv 4:309 (det var samma fastighet då), bedrevs frilandsodling (mestadels rotfrukter) i handelsträdgårdens regi. Verksamheten bestod av odling av grönsaker samt prydnadsväxter på ca m 2 växthusodling och som mest ca 1 ha frilandsodling. Det finns ingen information om vilka bekämpningsmedel som använts men verksamheten har varit verksam under en tid då mycket bekämpningsmedel användes. Typiska föroreningar för branschen Några av de organiska bekämpningsmedel som analyserades beskrivs här kortfattat. Hexaklorbensen användes i fungicider (svampdödande). Förbjudet i Sverige sedan Låg akuttoxicitet, men fettlösligt och bioackumuleras, långlivat. Hexaklorbensen är också nedbrytningsprodukt till ämnet kvintozen. Ämnet bildas dessutom som en biprodukt vid olika kemiska processer. DDT insekticid (insektsdödande) som introducerades i början av 1940-talet och förbjöds på 1970-talet i Sverige. I höga doser kan DDT orsaka akut förgiftning hos människor, bioackumuleras. Endosulfan insekticid, akut toxiskt, bioackumuleras. Introducerades i början av 1950-talet och förbjöds i Sverige Pentakloranilin bioackumuleras och är en nedbrytningsprodukt till ämnet kvintozen. Kvintozen är en långlivad fungicid. Senaste produkten innehållandes kvintozen förbjöds Grundämnen Innan de organiska bekämpningsmedlen introducerades på 1930-talet så användes olika metaller såsom t ex arsenik mot insekter och kvicksilver-, svavel- och kopparföreningar mot svampangrepp. 1(7)

5 Områdesbeskrivning Fastigheten ligger centralt i Påskallaviks samhälle, 1,5 mil söder om Oskarshamn. Området inom fastigheten som har pekats ut som yta där frilandsodling bedrivits är centralt på fotot i Figur 1, (samlingsprov 15Str1 och 15Str2). Idag är ytorna gräsbevuxna. Fältarbete med provtagning 5.1 Provtagning av jord Markprovtagning utfördes i det övre jordlagret (matjorden) genom handskruvprovtagning med en s.k. auger. För att representera en större yta togs stickprov, 8-9 stycken homogeniserades till varje samlingsprov som skickades för ackrediterad analys hos ALS Scandinavia. Totalt skickades tre samlingsprov för analys. Två samlingsprov (15Str1 och 15Str2) togs från området som pekats ut som yta för frilandsodling och ett samlingsprov (15Str3) togs på den omkringliggande öppna ytan. Eftersom många bekämpningsmedel binder hårt till organiskt material utfördes provtagning i det ytligaste jordlagret, som mest ner till ca 0,3 m. Proverna togs ut som stickprov i fält där en del av varje prov sedan homogeniserades till samlingsprov som skickades för analys. Samlingsprov 15Str1 och 15Str2 bestod av 9 stickprov och samlingsprov 15Str3 bestod av 8 stickprov. Se Figur 1 för provpunkternas placering. Figur 1. Situationsplan med punkter för uttagna stickprov som slagits ihop till tre stycken samlingsprov (15Str1, 15Str2 och 15Str3). 2(7)

6 Kemiska analyser Analyspaket och analysparametrar valdes med bakgrund av vilka ämnen som vanligen användes under åren handelsträdgården var verksam. Även erfarenheter och rekommendationer från SGI rapporten Miljötekniska undersökningar vid handelsträdgårdar från 2013 har beaktats. Då det inte bedrivits någon handelsträdgårdsverksamhet på det aktuella området sedan mitten av 1970-talet finns troligen inte vattenlösliga bekämpningsmedel, som eventuellt har använts, kvar där nederbörd har kommit åt marken. Samtliga prov analyserades för klorerade pesticider (t.ex. DDT, binder hårt till organiskt material), ALS Scandinavias paket OJ-3a+ämnena kvintozen och pentakloranilin. Metaller analyserades också i samtliga prover, paket MS-1. Resultat 6.1 Fältundersökning jord Proverna togs ut i mulljorden till som mest 0,3 m djup. I de flesta av stickproven bestod de översta ca 0,15 m av mulljord och därunder minerogent material i form av grus och sand. I tre av stickproven återfanns tegelrester, utöver det syntes inga spår som tydde på att marken skulle vara påverkad från mänsklig aktivitet. 6.2 Tolkning av laboratorieresultat Samtliga analyserade organiska ämnen (bekämpningsmedel) visade på halter under detektionsgränsen. Metallanalyserna har jämförts med Naturvårdsverkets generella riktvärde för känslig markanvändning, KM. Alla de analyserade metallerna visade på halter under KM. Metallanalyserna redovisas i Tabell 1 och samtliga analysresultat redovisas i Bilaga 2 Tabell 1. Laboratorieresultat för metaller jämfört med Naturvårdsverkets generella riktvärde för känslig markanvändning, KM. För den kompletta analysrapporten se bilaga 2. Ämne 15Str1 15Str3 15Str3 KM As 1,17 0,967 0, Ba 85,7 59,2 42,3 200 Cd 0,372 0,304 0,279 0,5 Co 1,94 1,44 1,05 15 Cr 1,01 <0.2 0, Cu 21,2 18,1 13,1 80 Hg 0,207 <0.2 <0.2 0,25 Ni 3,79 2,81 2,52 40 Pb 49,3 47,9 29,7 50 V 8,1 6,31 7,81 Zn ,6 58, (7)

7 Slutsatser I samlingsprover från undersökta punkter detekterades inte några bekämpningsmedel och undersökta metaller visade på halter under NVs generella riktvärde för KM. Med bakgrund av den okulära bedömningen och analysresultaten bedöms de undersökta samlingsproven vara representativa för fastigheten varför liknande föroreningssituation troligen föreligger inom hela fastigheten Emmekalv 4:309. Bly och kvicksilver visade på något förhöjda halter (likväl under KM) som tyder på antropogen påverkan, möjligtvis från den tidigare verksamheten som bedrivits på fastigheten i form av handelsträdgård. Kalmar Linköping Författare Granskning... Mattias Karlsson... Lars Blomgren 4(7)

8 Referenser Påskallaviks Handelsträdgård, Mifo id , Påskallavik. Ländell, M & Haglund, K (2013). Miljötekniska undersökningar vid handelsträdgårdar. Erfarenheter och rekommendationer. Statens geotekniska institut, SGI. Publikation 2, Linköping Riktvärden för förorenad mark, modellbeskrivning av vägledning, Naturvårdsverket, Rapport 5976, (7)

9 Miljöteknisk markundersökning, Emmekalv 4:309 Bilaga 1. Situationsplan med punkter för stickprov Structor Miljö Öst Postgatan 2,39233 Kalmar Tel vxl: Structor Miljö Öst Teknikringen 1E, Linköping Tel:

10 ± Samlingsprov 3_8 2_9 2_8 3_7 3_6 2_7 3_5 3_4 3_1 2_6 2_5 2_4 2_3 2_2 1_9 1_8 2_1 1_7 1_6 1_5 1_4 15Str1 1_3 15Str2 1_2 15Str3 1_1 Provpunkter i ungefärligt läge 3_2 3_3 Emmekalv 4:309 Structor Miljö Öst AB Postgatan Kalmar UPPDRAG NR RITAD/KONSTR AV MKN DATUM Situationsplan med punkter för jordprovtagning SKALA Inte skalenlig

11 Miljöteknisk markundersökning, Emmekalv 4:309 Bilaga 2. Analysresultat Structor Miljö Öst Postgatan 2,39233 Kalmar Tel vxl: Structor Miljö Öst Teknikringen 1E, Linköping Tel:

12 Rapport Sida 1 (6) T BN518WCM4PC Registrerad :40 Structor Miljö Öst AB Utfärdad Mattias Karlsson Projekt Emmekalv 4:309 Bestnr Postgatan Kalmar Sweden Analys av fast prov Er beteckning 15str 1 Provtagare Mattias Karlsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C % 2 1 FREN 1234-tetraklorbensen <0.010 mg/kg TS 2 1 FREN 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 FREN pentaklorbensen <0.010 mg/kg TS 2 1 FREN hexaklorbensen < mg/kg TS 2 1 FREN alfa-hch <0.010 mg/kg TS 2 1 FREN beta-hch <0.010 mg/kg TS 2 1 FREN gamma-hch (lindan) < mg/kg TS 2 1 FREN delta-hch <0.010 mg/kg TS 2 1 FREN epsilon-hch <0.010 mg/kg TS 2 1 FREN aldrin <0.010 mg/kg TS 2 1 FREN dieldrin <0.010 mg/kg TS 2 1 FREN endrin <0.010 mg/kg TS 2 1 FREN isodrin <0.010 mg/kg TS 2 1 FREN telodrin <0.010 mg/kg TS 2 1 FREN metoxiklor <0.010 mg/kg TS 2 1 FREN trifluralin <0.010 mg/kg TS 2 1 FREN heptaklor <0.010 mg/kg TS 2 1 FREN cis-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN trans-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN o,p'-ddt <0.010 mg/kg TS 2 1 FREN p,p'-ddt <0.010 mg/kg TS 2 1 FREN o,p'-ddd <0.010 mg/kg TS 2 1 FREN p,p'-ddd <0.010 mg/kg TS 2 1 FREN o,p'-dde <0.010 mg/kg TS 2 1 FREN p,p'-dde <0.010 mg/kg TS 2 1 FREN alaklor <0.010 mg/kg TS 2 1 FREN ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

13 Rapport Sida 2 (6) T BN518WCM4PC Er beteckning 15str 1 Provtagare Mattias Karlsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign alfa-endosulfan <0.010 mg/kg TS 2 1 FREN beta-endosulfan <0.010 mg/kg TS 2 1 FREN hexaklorbutadien <0.010 mg/kg TS 2 1 FREN hexakloretan <0.010 mg/kg TS 2 1 FREN glödförlust % av TS 3 1 FREN kvintozen < mg/kg TS 4 2 CL pentakloranilin* <5.0 µg/kg TS 4 2 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

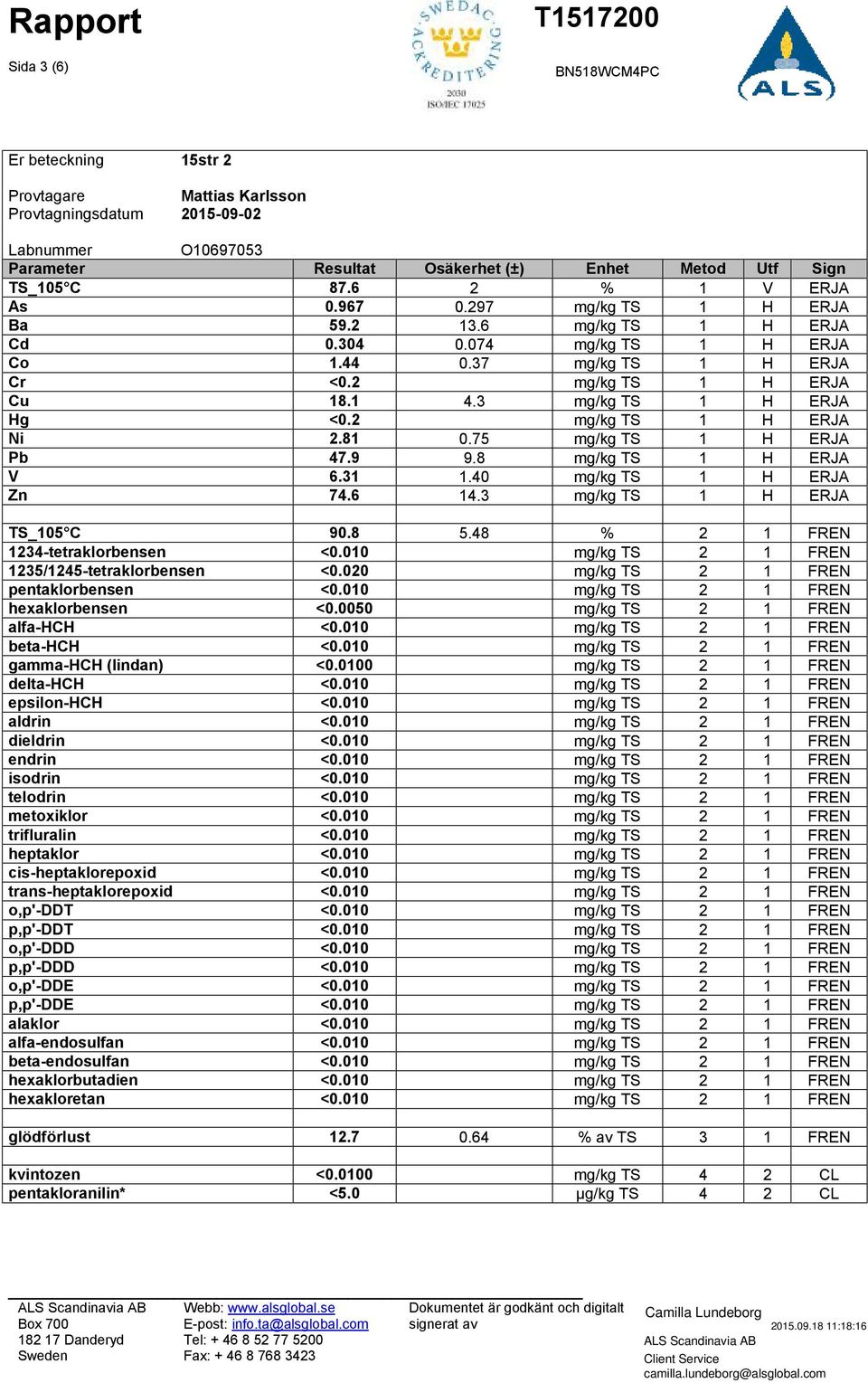

14 Rapport Sida 3 (6) T BN518WCM4PC Er beteckning 15str 2 Provtagare Mattias Karlsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr <0.2 mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C % 2 1 FREN 1234-tetraklorbensen <0.010 mg/kg TS 2 1 FREN 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 FREN pentaklorbensen <0.010 mg/kg TS 2 1 FREN hexaklorbensen < mg/kg TS 2 1 FREN alfa-hch <0.010 mg/kg TS 2 1 FREN beta-hch <0.010 mg/kg TS 2 1 FREN gamma-hch (lindan) < mg/kg TS 2 1 FREN delta-hch <0.010 mg/kg TS 2 1 FREN epsilon-hch <0.010 mg/kg TS 2 1 FREN aldrin <0.010 mg/kg TS 2 1 FREN dieldrin <0.010 mg/kg TS 2 1 FREN endrin <0.010 mg/kg TS 2 1 FREN isodrin <0.010 mg/kg TS 2 1 FREN telodrin <0.010 mg/kg TS 2 1 FREN metoxiklor <0.010 mg/kg TS 2 1 FREN trifluralin <0.010 mg/kg TS 2 1 FREN heptaklor <0.010 mg/kg TS 2 1 FREN cis-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN trans-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN o,p'-ddt <0.010 mg/kg TS 2 1 FREN p,p'-ddt <0.010 mg/kg TS 2 1 FREN o,p'-ddd <0.010 mg/kg TS 2 1 FREN p,p'-ddd <0.010 mg/kg TS 2 1 FREN o,p'-dde <0.010 mg/kg TS 2 1 FREN p,p'-dde <0.010 mg/kg TS 2 1 FREN alaklor <0.010 mg/kg TS 2 1 FREN alfa-endosulfan <0.010 mg/kg TS 2 1 FREN beta-endosulfan <0.010 mg/kg TS 2 1 FREN hexaklorbutadien <0.010 mg/kg TS 2 1 FREN hexakloretan <0.010 mg/kg TS 2 1 FREN glödförlust % av TS 3 1 FREN kvintozen < mg/kg TS 4 2 CL pentakloranilin* <5.0 µg/kg TS 4 2 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

15 Rapport Sida 4 (6) T BN518WCM4PC Er beteckning 15str 3 Provtagare Mattias Karlsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C % 2 1 FREN 1234-tetraklorbensen <0.010 mg/kg TS 2 1 FREN 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 FREN pentaklorbensen <0.010 mg/kg TS 2 1 FREN hexaklorbensen < mg/kg TS 2 1 FREN alfa-hch <0.010 mg/kg TS 2 1 FREN beta-hch <0.010 mg/kg TS 2 1 FREN gamma-hch (lindan) < mg/kg TS 2 1 FREN delta-hch <0.010 mg/kg TS 2 1 FREN epsilon-hch <0.010 mg/kg TS 2 1 FREN aldrin <0.010 mg/kg TS 2 1 FREN dieldrin <0.010 mg/kg TS 2 1 FREN endrin <0.010 mg/kg TS 2 1 FREN isodrin <0.010 mg/kg TS 2 1 FREN telodrin <0.010 mg/kg TS 2 1 FREN metoxiklor <0.010 mg/kg TS 2 1 FREN trifluralin <0.010 mg/kg TS 2 1 FREN heptaklor <0.010 mg/kg TS 2 1 FREN cis-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN trans-heptaklorepoxid <0.010 mg/kg TS 2 1 FREN o,p'-ddt <0.010 mg/kg TS 2 1 FREN p,p'-ddt <0.010 mg/kg TS 2 1 FREN o,p'-ddd <0.010 mg/kg TS 2 1 FREN p,p'-ddd <0.010 mg/kg TS 2 1 FREN o,p'-dde <0.010 mg/kg TS 2 1 FREN p,p'-dde <0.010 mg/kg TS 2 1 FREN alaklor <0.010 mg/kg TS 2 1 FREN alfa-endosulfan <0.010 mg/kg TS 2 1 FREN beta-endosulfan <0.010 mg/kg TS 2 1 FREN hexaklorbutadien <0.010 mg/kg TS 2 1 FREN hexakloretan <0.010 mg/kg TS 2 1 FREN glödförlust % av TS 3 1 FREN kvintozen < mg/kg TS 4 2 CL pentakloranilin* <5.0 µg/kg TS 4 2 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

16 Rapport Sida 5 (6) T BN518WCM4PC * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Paket OJ-3A. Bestämning av klorerade pesticider enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev Bestämning av glödförlust med gravimetri enligt metod baserad på CSN EN 12879, CSN och CSN Rev Bestämning av kvintozen enligt DIN ISO Bestämning av pentakloranilin. Mätning utförs med GC-MS. CL ERJA FREN Godkännare Camilla Lundeborg Erika Jansson Fredrik Enzell H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. 2 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

17 Rapport Sida 6 (6) T BN518WCM4PC Utf 1 inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg, Daimlerring 37, Hildesheim, Brekelbaumstraße1, Hameln, Wiedehopfstraße 30, Gelsenkirchen, Meißner Ring 3, Freiberg, Goldtschmidtstraße 5, Hamburg. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
