8 Oktober 2004 Sprinkler 145a DATABLAD

Transkript

1 8 Oktober 2004 Sprinkler 145a 1. BESKRIVNING Viking FreedomTM nedåtriktad boendesprinkler SIN VK420 är en liten, infälld boendesprinkler med högkänslig lodlänk och spak. Sprinklern och takringen finns tillgängliga med en 165 F (74 C) temperaturgradering och en ytbeläggning av polerad krom eller en vitmålad ytbeläggning. Sprinklern är utformad för användning med dold rördragning, monterad infälld i jämnhöjd med taket med smältlänken exponerad. Den tvådelade konstruktionen och takringen gör att sprinklerna kan installeras och testas före takinstallation. Takringen tillåter upp till ½ (12,7 mm) vertikal justering och kan tas bort och återinstalleras, vilket möjliggör åtkomst ovanför de avtagbara takpanelerna utan att sprinklersystemet stängs av eller sprinklern tas bort. Spridarplattan sitter kvar på insidan av sprinklerkroppen tills den eutektiska lodlänken av metall har smält. I samband med brand, när den smältbara länken når sin arbetstemperatur, faller länken, spakar och skyddsplåten bort. Spridarplattan hängs upp under taket. Vattnet som flödar genom sprinkleröppningen träffar spridarplattan och bildar ett enhetligt spridningsmönster över en specifik täckningsyta som bestäms av vattentrycket vid sprinklern. 2. LISTNINGAR OCH GODKÄNNANDEN culus-listad Varning: Detta dokument är en översättning. Dokumentet är framtaget för information varför vi ej kan garantera riktigheten eller att innehållet är komplett. Det engelska orginaldokument Form No oktober 2004 gäller somreferens dokument. FM godkänd 1. culus-listningar gäller endast när sprinklern SIN VK420 är installerad som en ersättningssprinkler i befintliga boendesprinklersystem. SIN VK420 SPRINKLERS TILLVERKADE EFTER 12 JULI 2002 ÄR INTE culus-listade FÖR ANVÄNDNING I NYA SYSTEM. 2. Sprinkler SIN VK420 är FM-godkänd för användning i nya Vikings tekniska data kan erhållas från The Viking Corporations hemsida på Hemsidan kan innehålla en mer aktuell utgåva av databladet än denna utgåva. boendesprinklersystem och som en ersättningssprinkler i befintliga boendesprinklersystem, på släta, plana och horisontella tak. Se godkännandetabellen för minimikraven på vattenförsörjning och största täckningsområden. Inkluderar tak med lutningar upp till och inklusive 2/12 (9,5 ).. 3. TEKNISKA DATA EGENSKAPER Klassad till 175 psi (1 207 kpa) arbetstryck för vatten. Fabrikstestad pneumatiskt till 95 psi (655 kpa). Fjädring: U.S.A. Patent nr 4,570,720 Kräver en 2 (50,8 mm) diameter stor öppning i taket. Gängstorlek: Nominell ½ (15 mm) NPT Nominell K-faktor: 3,8 U.S. (5,5 metriskt*) * Metrisk K-faktor som visas är för användning när trycket mäts i kpa. När trycket mäts i BAR ska den metriska K-faktorn som visas delas med 10,0. Total längd: 2-9/16 (65,1 mm) MATERIALSTANDARDER Sprinklerkropp: Mässing UNS-C84400 Skyddslock: Mässing UNS-C26000 Skydd: Rostfritt stål UNS-S43000 Spridarplatta: Koppar UNS-C19500 Skruvar till spridarplatta: Rostfritt stål UNS-S30300 Knapp: Mässing UNS-C31400 Tryckskruv: Mässing UNS-C36000 Elementenhet: Berylliumnickel Spakar: Rostfritt stål UNS-S31600 spak: Kopparlegering UNS-C72500 Belleville-utlösningsanordning: Nickellegering, överdragen med teflontejp på båda sidor Takring: Kallvalsat stål UNS-G10080 TILLGÄNGLIGA YTBELÄGGNINGAR Polerad krom eller vit polyester

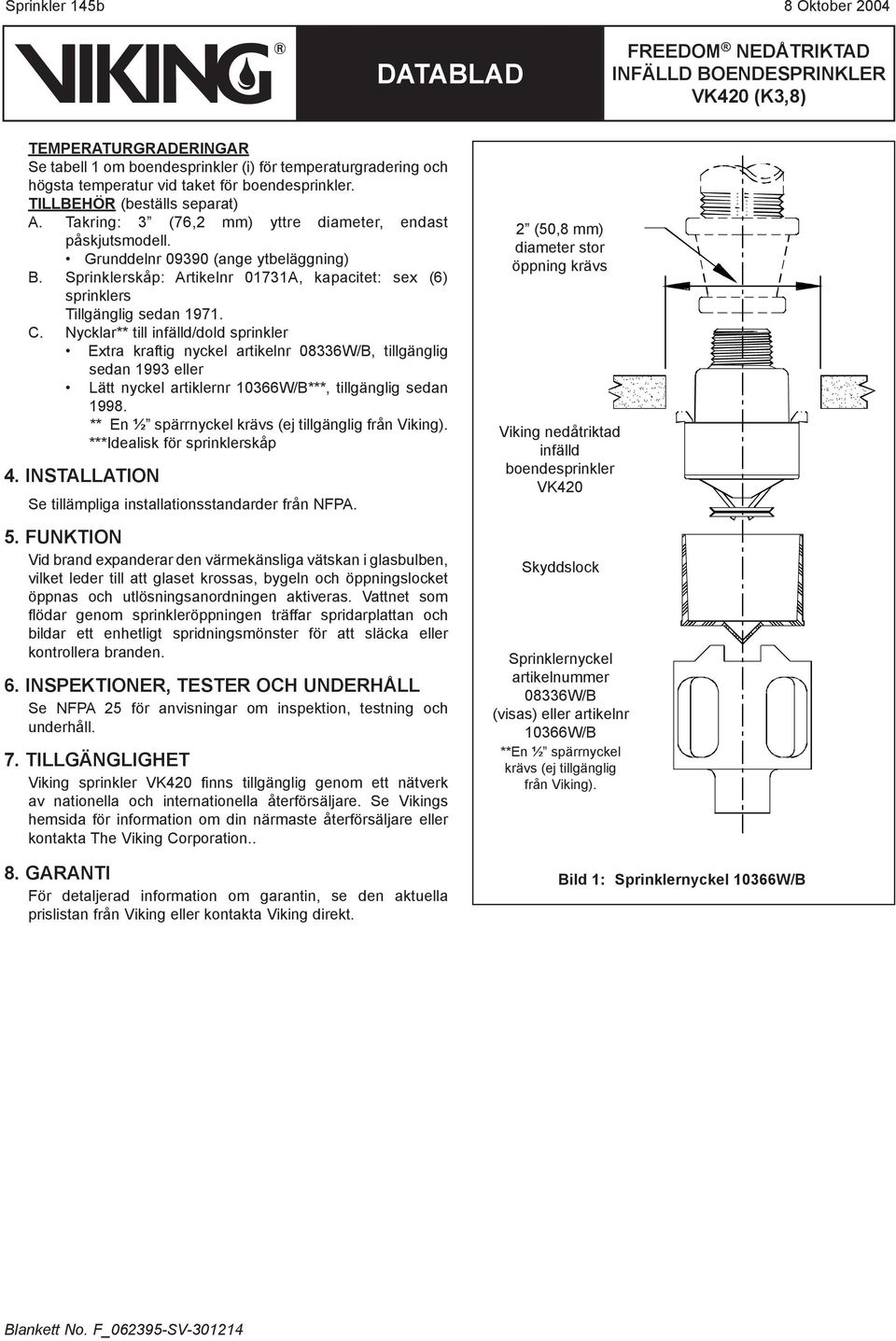

2 Sprinkler 145b 8 Oktober 2004 TEMPERATURGRADERINGAR Se tabell 1 om boendesprinkler (i) för temperaturgradering och högsta temperatur vid taket för boendesprinkler. TILLBEHÖR (beställs separat) A. Takring: 3 (76,2 mm) yttre diameter, endast påskjutsmodell. Grunddelnr (ange ytbeläggning) B. Sprinklerskåp: Artikelnr 01731A, kapacitet: sex (6) sprinklers Tillgänglig sedan C. Nycklar** till infälld/dold sprinkler Extra kraftig nyckel artikelnr 08336W/B, tillgänglig sedan 1993 eller Lätt nyckel artiklernr 10366W/B***, tillgänglig sedan ** En ½ spärrnyckel krävs (ej tillgänglig från Viking). ***Idealisk för sprinklerskåp 4. INSTALLATION Se tillämpliga installationsstandarder från NFPA. 5. FUNKTION Vid brand expanderar den värmekänsliga vätskan i glasbulben, vilket leder till att glaset krossas, bygeln och öppningslocket öppnas och utlösningsanordningen aktiveras. Vattnet som flödar genom sprinkleröppningen träffar spridarplattan och bildar ett enhetligt spridningsmönster för att släcka eller kontrollera branden. 6. INSPEKTIONER, TESTER OCH UNDERHÅLL Se NFPA 25 för anvisningar om inspektion, testning och underhåll. 7. TILLGÄNGLIGHET Viking sprinkler VK420 finns tillgänglig genom ett nätverk av nationella och internationella återförsäljare. Se Vikings hemsida för information om din närmaste återförsäljare eller kontakta The Viking Corporation.. 8. GARANTI För detaljerad information om garantin, se den aktuella prislistan från Viking eller kontakta Viking direkt. 2 (50,8 mm) diameter stor öppning krävs Viking nedåtriktad infälld boendesprinkler VK420 Skyddslock Sprinklernyckel artikelnummer 08336W/B (visas) eller artikelnr 10366W/B **En ½ spärrnyckel krävs (ej tillgänglig från Viking). Bild 1: Sprinklernyckel 10366W/B

3 8 Oktober 2004 Sprinkler 145c Godkännandetabell FreedomTM nedåtriktad infälld boendesprinkler Sprinkler SIN VK420 (3,8 K-Faktor) FÖRKLARING Temperatur Ytbehandling Infällnadsbricka (om aktuellt) Största täckningsyta 1 12 x 12 (3,7 m x 3,7 m) 12 x 12 (3,7 m x 3,7 m) 14 x 14 (4,3 m x 4,3 m) 14 x 14 (4,3 m x 4,3 m) 18 x 18 (5,5 m x 5,5 m) 18 x 18 (5,5 m x 5,5 m) 20 x 20 (6,1 m x 6,1 m) Taktyp Plana 5 Plana psi 93 kpa) Plana psi (42 58 kpa) Plana ,7 psi ( kpa) Plana ,7 psi (50 81 kpa) Lutande ,7 psi ( kpa) Plana ,8 psi ( kpa) Plana ,7 psi ( kpa) Lutande ,7 psi ( kpa) Plana psi ( kpa) Temperaturgradering A F (74 C) Minimikrav för vattenförsörjning1 Listningar 2 En sprinkler Två eller fler culus 3 NYC 3 FM psi 93 kpa) psi (42 58 kpa) psi (46 69 kpa) 18 22,5 psi ( kpa) 13 11,7 psi (50 81 kpa) psi ( kpa) psi ( kpa) Ytbeläggningar 1 - Polerad krom eller vit polyester Fotnoter 1 För täckningsytor som är mindre än de angivna täckningsytorna, se Minimikrav på vattenförsörjning under Största täckningsytor för sprinklern som används. Avståndet från sprinklarna till väggarna får inte överstiga hälften av det angivna sprinkleravståndet för använt Minimikrav på vattenförsörjning. 2 Denna tabell visar listningar och godkännanden vid tryckningstillfället. 3 Listad av Underwriter s Laboratories, Inc. för användning i USA och Kanada. Godkänd för användning, City of New York Department of Buildings, MEA-nummer E, Vol. 15. culus-listningar och NYC-godkännanden gäller endast när sprinkler SIN VK420 har installerats som en ersättningssprinkler i befintliga boendesprinklersystem. 4 Listningen gäller för bostäder med tak som har en lutning på 0/12 (0 ) och 6/12 (26,6 ) grader. Ytor under lutande tak måste mätas längs med taklutningen. Se bild 4, Installationsanvisningar, på sidan 145 b. 5 För placering i boendemiljöer med jämna, plana, horisontella tak, inklusive tak med upp till och med 2/12 (9,5 ) lutning.

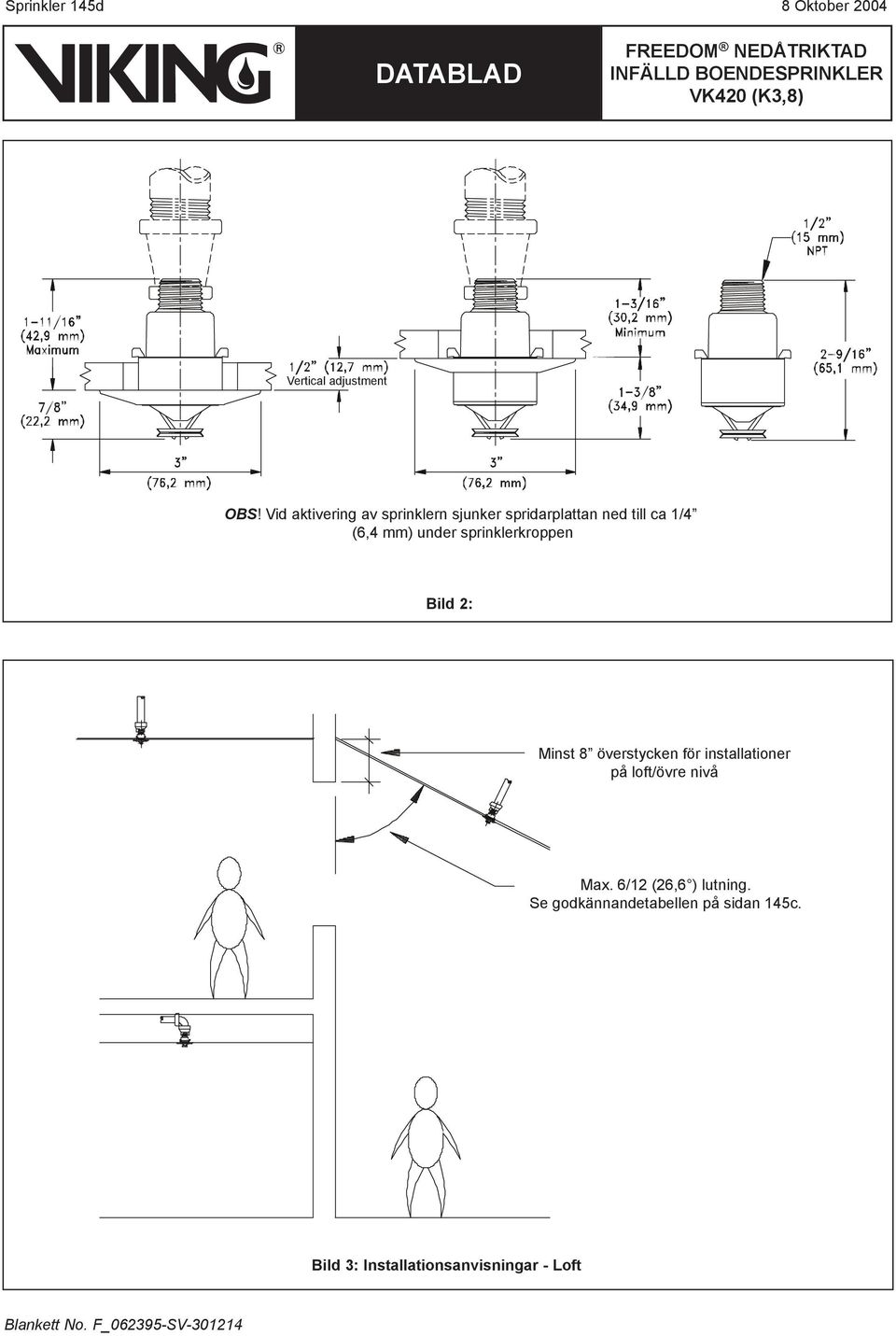

4 Sprinkler 145d 8 Oktober 2004 Vertical adjustment OBS! Vid aktivering av sprinklern sjunker spridarplattan ned till ca 1/4 (6,4 mm) under sprinklerkroppen Bild 2: Minst 8 överstycken för installationer på loft/övre nivå Max. 6/12 (26,6 ) lutning. Se godkännandetabellen på sidan 145c. Bild 3: Installationsanvisningar - Loft

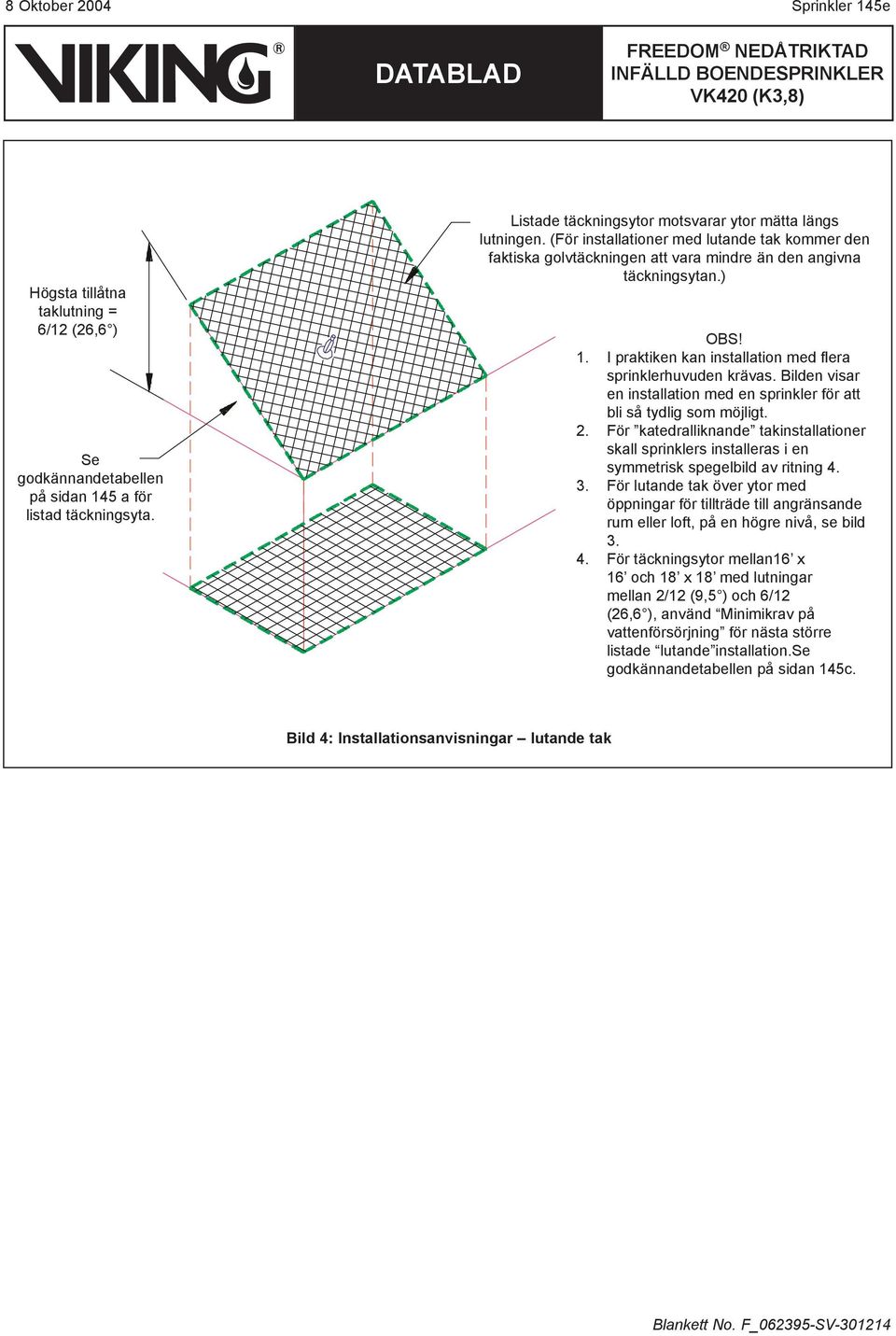

5 8 Oktober 2004 Sprinkler 145e Högsta tillåtna taklutning = 6/12 (26,6 ) Se godkännandetabellen på sidan 145 a för listad täckningsyta. Listade täckningsytor motsvarar ytor mätta längs lutningen. (För installationer med lutande tak kommer den faktiska golvtäckningen att vara mindre än den angivna täckningsytan.) OBS! 1. I praktiken kan installation med flera sprinklerhuvuden krävas. Bilden visar en installation med en sprinkler för att bli så tydlig som möjligt. 2. För katedralliknande takinstallationer skall sprinklers installeras i en symmetrisk spegelbild av ritning För lutande tak över ytor med öppningar för tillträde till angränsande rum eller loft, på en högre nivå, se bild För täckningsytor mellan16 x 16 och 18 x 18 med lutningar mellan 2/12 (9,5 ) och 6/12 (26,6 ), använd Minimikrav på vattenförsörjning för nästa större listade lutande installation.se godkännandetabellen på sidan 145c. Bild 4: Installationsanvisningar lutande tak
