1 Va-sanering, Myrstigen m fl Uddevalla Vatten AB MÄNGDFÖRTECKNING Upprättad BBK Teknik & Miljökonsulter Tomas Andersson

2 INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4 BBB UTFÖRDA UNDERSÖKNINGAR O D 4 BBC UNDERSÖKNINGAR O D 10 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M 12 BEB FLYTTNING 25 BED RIVNING 26 BFB TRÄDFÄLLNING 32 BFC RÖJNING 32 BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN 33 BFF UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN 33 BGB TILLFÄLLIG SPONT 34 BJ GEODETISKA MÄTNINGSARBETEN 35 BJB C GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS 35 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 38 CB SCHAKT 38 CBB JORDSCHAKT 38 CBC BERGSCHAKT 43 CE FYLLNING, LAGER I MARK M M 45 CEC FYLLNING FÖR LEDNING, MAGASIN M M 45 CEE D TÄTNINGS- OCH AVJÄMNINGSLAGER FÖR VÄG, BYGGNAD, JÄRNVÄG, BRO M M 48 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 49 DB LAGER AV GEOTEXTIL, CELLPLAST M M 49 DC MARKÖVERBYGGNADER M M 50 DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D 53 DE ANLÄGGNINGSKOMPLETTERINGAR 54 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M 55 DGB ÅTERSTÄLLNINGSARBETEN I MARK 57 AMA Beskrivningsverktyg

3 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 60 PB RÖRLEDNINGAR I ANLÄGGNING 60 PBB RÖRLEDNINGAR I LEDNINGSGRAV 60 PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING 62 PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M M 62 PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING 64 PCF RENGÖRING ELLER RENSNING AV HINDER E D I RÖRLEDNINGAR I ANLÄGGNING 65 PD BRUNNAR O D I MARK 66 PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING 67 PEB AVSTÄNGNINGSANORDNINGAR M M I MARK 67 S APPARATER, UTRUSTNING,KABLAR M M I EL- OCH TELESYSTEM 69 SBC STOLPAR MM 69 SC EL OCH TELEKABLAR M M 70 Y MÄRKNING, PROVNING, DOKUMENTATION M M 71 YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING 72 YCD RELATIONSHANDLINGAR FÖR ANLÄGGNING 72 YCE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING 74 YCQ KONTROLLPLANER FÖR ANLÄGGNING 75 AMA Beskrivningsverktyg

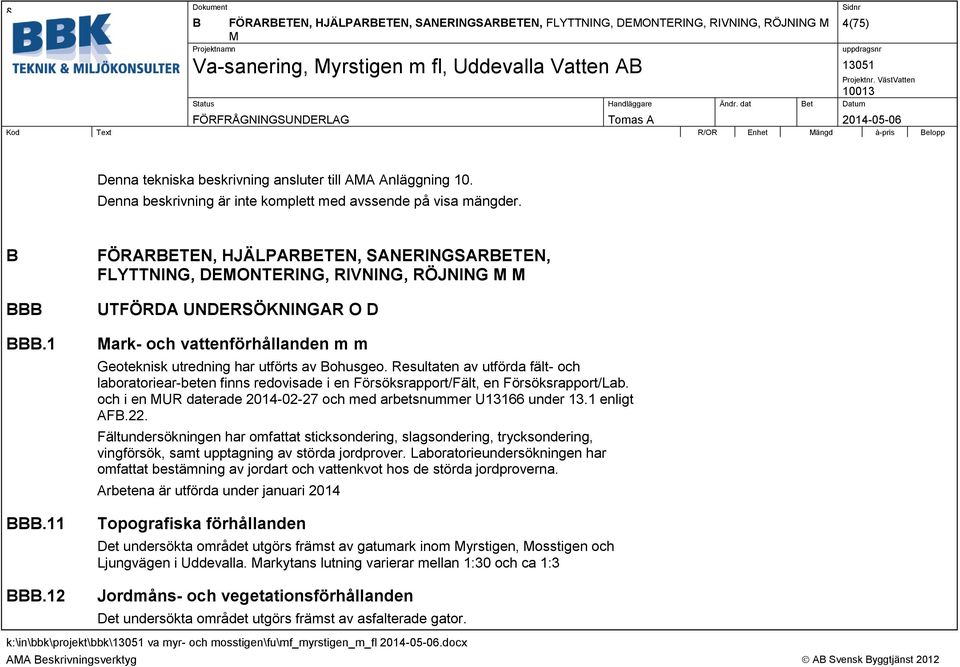

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(75) Denna tekniska beskrivning ansluter till AMA Anläggning 10. Denna beskrivning är inte komplett med avssende på visa mängder. B BBB BBB.1 BBB.11 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden m m Geoteknisk utredning har utförts av Bohusgeo. Resultaten av utförda fält- och laboratoriear beten finns redovisade i en Försöksrapport/Fält, en Försöksrapport/Lab. och i en MUR daterade och med arbetsnummer U13166 under 13.1 enligt AFB.22. Fältundersökningen har omfattat sticksondering, slagsondering, trycksondering, vingförsök, samt upptagning av störda jordprover. Laboratorieundersökningen har omfattat bestämning av jordart och vattenkvot hos de störda jordproverna. Arbetena är utförda under januari 2014 Topografiska förhållanden Det undersökta området utgörs främst av gatumark inom Myrstigen, Mosstigen och Ljungvägen i Uddevalla. Markytans lutning varierar mellan 1:30 och ca 1:3 BBB.12 Jordmåns- och vegetationsförhållanden Det undersökta området utgörs främst av asfalterade gator.

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 5(75) BBB.13 Geotekniska förhållanden Jordlagerförhållandena för området beskrivs utifrån de av projektören använda brytpunkterna. Generellt gäller att jord med siltinnehåll är delvis tjällyftande och flytbenägen. Jordlagren utgörs från markytan (under asfalten) räknat i av huvudsak av: Delsträcka 1-7: - fyllning - silt - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan 0.5 och 2 m. Fyllningen utgörs i huvudsak av siltig grusig sand och har mellan ca 0.5 och ca 2 m tjocklek. Vattenkvoten har uppmätts till ca 5 %. Silten har m mäktighet. Vattenkvoten har uppmätts till ca 20 %. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka 7 - ca 12: - fyllning - torrskorpelera - lera (saknas ställvis) - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 1.5 och ca 5 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av siltig, grusig sand och grusig silt. Vattenkvoten har uppmätts till mellan ca 5 % - 35 %.

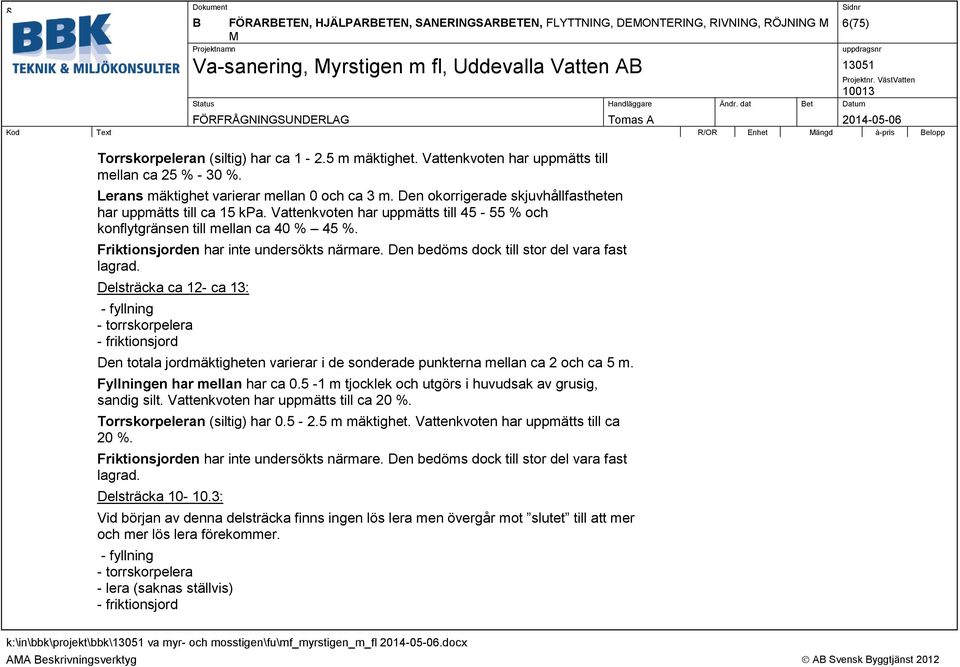

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 6(75) Torrskorpeleran (siltig) har ca m mäktighet. Vattenkvoten har uppmätts till mellan ca 25 % - 30 %. Lerans mäktighet varierar mellan 0 och ca 3 m. Den okorrigerade skjuvhållfastheten har uppmätts till ca 15 kpa. Vattenkvoten har uppmätts till % och konflytgränsen till mellan ca 40 % 45 %. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka ca 12- ca 13: - fyllning - torrskorpelera - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 2 och ca 5 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av grusig, sandig silt. Vattenkvoten har uppmätts till ca 20 %. Torrskorpeleran (siltig) har m mäktighet. Vattenkvoten har uppmätts till ca 20 %. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka : Vid början av denna delsträcka finns ingen lös lera men övergår mot slutet till att mer och mer lös lera förekommer. - fyllning - torrskorpelera - lera (saknas ställvis) - friktionsjord

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 7(75) Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 2 och ca 5 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av grusig, sandig silt. Vattenkvoten har uppmätts till ca 20 %. Torrskorpeleran (siltig) har upp till ca 2 m mäktighet. Vattenkvoten har uppmätts till ca 20 %. Lerans mäktighet varierar mellan 0 och ca 3.5 m. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka 8-8.2: - fyllning - torrskorpelera - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 1.5 och ca 4.5 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av grusig silt. Torrskorpeleran (siltig) har ca 1 3 m mäktighet. Vid början av sträckan kan det vara lera mot djupet. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka 7-7.4: - fyllning - silt - torrskorpelera - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 2 och ca 4 m.

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(75) Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av siltig, grusig sand. Vattenkvoten har uppmätts till mellan ca 5 %. Silten har ca m tjocklek. Vattenkvoten har uppmätts i ett enstaka värde till ca 25 %. Torrskorpeleran (siltig) har upp till ca 3 m mäktighet. Vattenkvoten har uppmätts till ca 25 %. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka 1-1.1: Längs denna delsträcka har inga sonderingar gjorts. En entreprenör skall räkna med en antagen bergnivå enligt projektörens profilritning. Delsträcka 15 - ca 15.4: - fyllning - sand - lera - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 3 och mer än 9 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av siltig sand och sandig silt. Vattenkvoten har uppmätts till mellan ca 15 % - 20 %. Sanden (något lerig) har ca m mäktighet. Vattenkvoten har uppmätts till ca 20%. Lerans (siltig) mäktighet varierar mellan 3 och mer än ca 6 m. Den okorrigerade skjuvhållfastheten har uppmätts till mellan ca kpa. Vattenkvoten har uppmätts till 45 % och konflytgränsen till 43 % i ett enstaka prov.

9 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(75) Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad. Delsträcka ca 15.5: Inom delar av denna delsträcka påträffas berg/fastmark på ett djup av ca m under markytan. Jordlagren utgörs (under asfalten) av: - fyllning - silt - torrskorpelera - friktionsjord Den totala jordmäktigheten varierar i de sonderade punkterna mellan ca 3 och mer än 9 m. Fyllningen har mellan har ca m tjocklek och utgörs i huvudsak av makadam. Silten (delvis sandig) har ca m tjocklek. Vattenkvoten har uppmätts till mellan ca 20 % - 30 %. Torrskorpelerans (siltig) mäktighet varierar mellan ca 1 och ca 2 m. Vattenkvoten har uppmätts till mellan ca 20 % - 30 %. Friktionsjorden har inte undersökts närmare. Den bedöms dock till stor del vara fast lagrad BBB.14 Geohydrologiska förhållanden Grundvattenmätningar har ej utförts. I samband med schaktningsarbetena skall förutsättas, att en fri vattenyta i de ytliga jordlagren finns på 1.0 m djup under markytan. Vattenytan skall antas tillfälligt kunna stiga till 0.5 m under markytan.

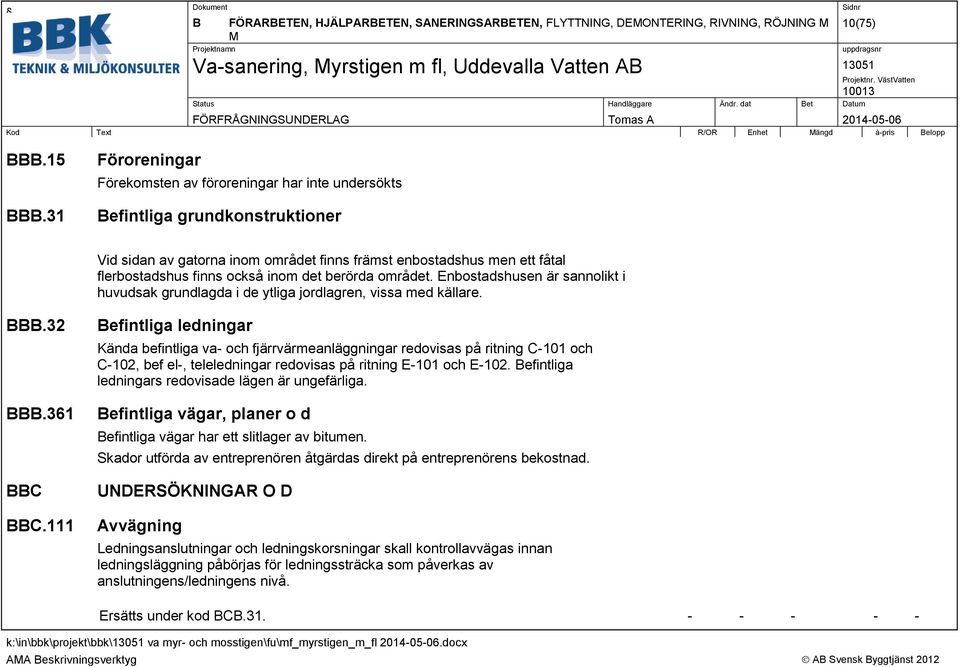

10 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 10(75) BBB.15 BBB.31 Föroreningar Förekomsten av föroreningar har inte undersökts Befintliga grundkonstruktioner Vid sidan av gatorna inom området finns främst enbostadshus men ett fåtal flerbostadshus finns också inom det berörda området. Enbostadshusen är sannolikt i huvudsak grundlagda i de ytliga jordlagren, vissa med källare. BBB.32 BBB.361 BBC BBC.111 Befintliga ledningar Kända befintliga va- och fjärrvärmeanläggningar redovisas på ritning C-101 och C-102, bef el-, teleledningar redovisas på ritning E-101 och E-102. Befintliga ledningars redovisade lägen är ungefärliga. Befintliga vägar, planer o d Befintliga vägar har ett slitlager av bitumen. Skador utförda av entreprenören åtgärdas direkt på entreprenörens bekostnad. UNDERSÖKNINGAR O D Avvägning Ledningsanslutningar och ledningskorsningar skall kontrollavvägas innan ledningsläggning påbörjas för ledningssträcka som påverkas av anslutningens/ledningens nivå. Ersätts under kod BCB

11 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 11(75) BBC.14 Geohydrologisk undersökning För kontroll av grundvattennivån i samband med schaktningsarbetena skall 1 rör med filterspets typ Geotech eller likvärdig användas, se BCB.112. I anbudet skall antas, att 5 rör erfordras. Sättning av grundvattenrör samt kontroll av grundvattennivån R st BBC.31 BBC.32 Undersökningar av grundkonstruktioner I de fall de befintliga byggnaderna påverkar schakt- och spontdimensione ringen skall ent repre nören undersöka befintliga byggnaders grundkonstruk tio ner och be räkna inverkan på spont och schakter.. Undersökningar av ledningar Entreprenören ska undersöka/kontrollera på ritning R-101 och R-102 angivna valedningar Undersökningen ska klargöra ledningens läge, om ledningen är i drift och typ av avlopp. Resultat ska redovisas för beställaren som avgör om ledningen ska anslutas eller ej Undersökning/kontroll av va-ledningar

12 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 12(75) BC BCB.112 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M Grundvattensänkning eller portrycksänkning Längs sträckorna följande sträckor (angivna utifrån projektörens brytpunkter) finns risk för hydraulisk upptryckning av schaktbotten: m m m m Grundvattennivån skall därför kontrolleras genom mätning i 5 grundvattenrör, som nedförs till friktionsjord under leran. Punktering av schaktbotten skall utföras om grundvattennivån ligger närmare markytan än: m 8: 0.5 m under markytan : 0.5 m under markytan m: 2.5 m under markytan m-10.3: 2.5 m under markytan m: 0.5 m under markytan Punkteringen kan utföras enligt principskiss 1, med ett rör med lämplig diameter vars spets förs ned till underliggande vattenförande friktionsjord. I anbudet antas att det genomsnittliga avståndet mellan punkteringshålen är 5 m. Det verkliga antalet punkteringshål bestäms i samband med schaktningsarbetena i samråd med beställarens representant.

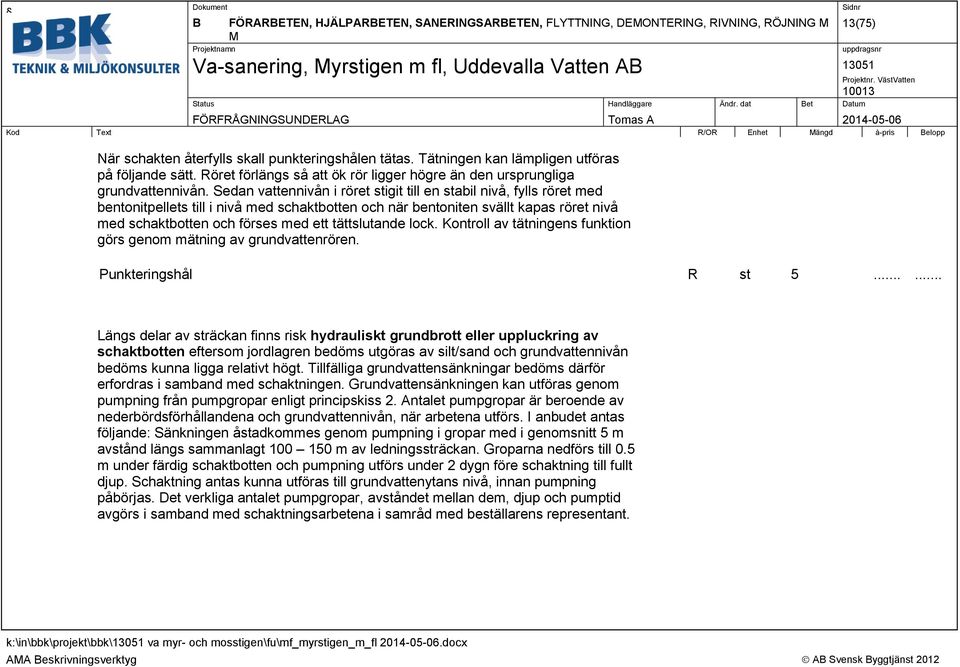

13 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 13(75) När schakten återfylls skall punkteringshålen tätas. Tätningen kan lämpligen utföras på följande sätt. Röret förlängs så att ök rör ligger högre än den ursprungliga grundvattennivån. Sedan vattennivån i röret stigit till en stabil nivå, fylls röret med bentonitpellets till i nivå med schaktbotten och när bentoniten svällt kapas röret nivå med schaktbotten och förses med ett tättslutande lock. Kontroll av tätningens funktion görs genom mätning av grundvattenrören. Punkteringshål R st Längs delar av sträckan finns risk hydrauliskt grundbrott eller uppluckring av schaktbotten eftersom jordlagren bedöms utgöras av silt/sand och grundvattennivån bedöms kunna ligga relativt högt. Tillfälliga grundvattensänkningar bedöms därför erfordras i samband med schaktningen. Grundvattensänkningen kan utföras genom pumpning från pumpgropar enligt principskiss 2. Antalet pumpgropar är beroende av nederbördsförhållandena och grundvattennivån, när arbetena utförs. I anbudet antas följande: Sänkningen åstadkommes genom pumpning i gropar med i genomsnitt 5 m avstånd längs sammanlagt m av ledningssträckan. Groparna nedförs till 0.5 m under färdig schaktbotten och pumpning utförs under 2 dygn före schaktning till fullt djup. Schaktning antas kunna utföras till grundvattenytans nivå, innan pumpning påbörjas. Det verkliga antalet pumpgropar, avståndet mellan dem, djup och pumptid avgörs i samband med schaktningsarbetena i samråd med beställarens representant.

14 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 14(75) Pumpgropar R st BCB.2 Tillfälliga åtgärder på angränsande byggnad eller anläggning Entreprenören skall vidtaga de åtgärder som är nödvändiga för att skydda närbelägna byggnader, anläggningar, ledningar, polygon- och fixpunkter mot skador. Innan några åtgärder vidtages på angränsande byggnad, anläggningar eller ledning utföres besiktning eller syn, avvägning och inmätning. Entreprenören skall i god tid före det att arbetena påbörjas meddela beställaren så att besiktning kan utföras.

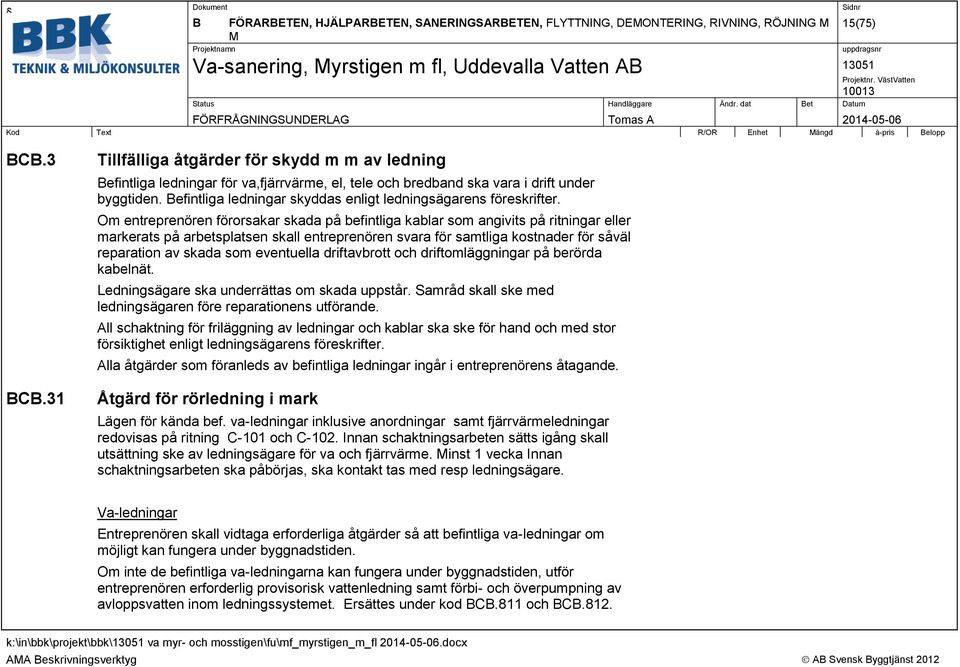

15 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 15(75) BCB.3 BCB.31 Tillfälliga åtgärder för skydd m m av ledning Befintliga ledningar för va,fjärrvärme, el, tele och bredband ska vara i drift under byggtiden. Befintliga ledningar skyddas enligt ledningsägarens föreskrifter. Om entreprenören förorsakar skada på befintliga kablar som angivits på ritningar eller markerats på arbetsplatsen skall entreprenören svara för samtliga kostnader för såväl reparation av skada som eventuella driftavbrott och driftomläggningar på berörda kabelnät. Ledningsägare ska underrättas om skada uppstår. Samråd skall ske med ledningsägaren före reparationens utförande. All schaktning för friläggning av ledningar och kablar ska ske för hand och med stor försiktighet enligt ledningsägarens föreskrifter. Alla åtgärder som föranleds av befintliga ledningar ingår i entreprenörens åtagande. Åtgärd för rörledning i mark Lägen för kända bef. va-ledningar inklusive anordningar samt fjärrvärmeledningar redovisas på ritning C-101 och C-102. Innan schaktningsarbeten sätts igång skall utsättning ske av ledningsägare för va och fjärrvärme. Minst 1 vecka Innan schaktningsarbeten ska påbörjas, ska kontakt tas med resp ledningsägare. Va-ledningar Entreprenören skall vidtaga erforderliga åtgärder så att befintliga va-ledningar om möjligt kan fungera under byggnadstiden. Om inte de befintliga va-ledningarna kan fungera under byggnadstiden, utför entreprenören erforderlig provisorisk vattenledning samt förbi- och överpumpning av avloppsvatten inom ledningssystemet. Ersättes under kod BCB.811 och BCB.812.

16 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 16(75) Där anslutning till bef ledning eller korsning under bef ledning, som skall bibehållas, skall ske, framschaktas den bef ledningen. innan schakten för den föreslagna ledningen påbörjas. Kontroll av att föreslagna åtgärder kan genomföras i enlighet med bygghandling skall göras. Ledningsägare för VA är: Uddevalla Vatten AB Kanslibacken UDDEVALLA Kontaktperson är Martin Särborn, tel I angiven kostnad ska ingå erforderlig framschaktning, hantering av ledning, korsning och återställning av samtliga berörda bef va-ledningar inkl ledningsbädd och återfyllning till överytan. Åtgärder för bef va-ledning Korsning med va-ledning som ej är redovisade på ritn C-101 och C-102 skall regleras. Redovisat läge kan avvika från verkligheten. Avvikelse < 2 m regleras ej. I angiven kostnad ska ingå erforderlig framschaktning, hantering av ledning, korsning och återställning av samtliga berörda bef va-ledningar inkl ledningsbädd och återfyllning till överytan.

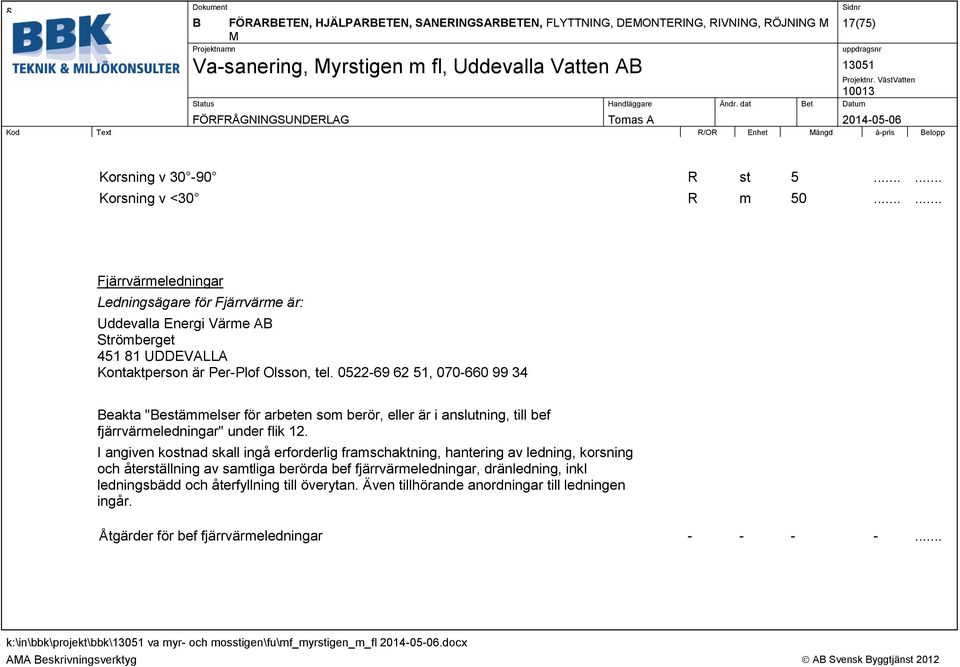

17 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 17(75) Korsning v R st Korsning v <30 R m Fjärrvärmeledningar Ledningsägare för Fjärrvärme är: Uddevalla Energi Värme AB Strömberget UDDEVALLA Kontaktperson är Per-Plof Olsson, tel , Beakta "Bestämmelser för arbeten som berör, eller är i anslutning, till bef fjärrvärmeledningar" under flik 12. I angiven kostnad skall ingå erforderlig framschaktning, hantering av ledning, korsning och återställning av samtliga berörda bef fjärrvärmeledningar, dränledning, inkl ledningsbädd och återfyllning till överytan. Även tillhörande anordningar till ledningen ingår. Åtgärder för bef fjärrvärmeledningar

18 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 18(75) Korsning med fjärrvärmeledningar som ej är redovisade på ritn C-101 och C-102 skall regleras. Redovisat läge kan avvika från verkligheten. Avvikelse < 2 m regleras ej. Korsning v R st Korsning v <30 R m BCB.32 Åtgärd för el- och telekablar o d i mark Lägen för kända bef. el, tele, belysning och datakablar är redovisade på ritning E-101 och E-102 i ungefärligt läge. Befintliga el, tele, belysning och datakablar som är i drift och berörs av arbetena skall framschaktas, skyddas och återställas enligt resp. ledningsägares anvisningar under byggnadstiden. Beakta "Bestämmelser för arbeten som berör Skanovas anläggningar i mark" under flik 13. I angiven kostnad skall ingå samtliga kostnader för framschaktning, friläggning, ev lägesjustering, återställning med geotextil,ledningsbädd, kringfyllning och resterande fyllning, av samtliga berörda kablar, kabelrör/slang m m. Åtgärder för bef kablar

19 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 19(75) Korsning med kablar, kabelrör/slang som ej är redovisade på ritn E-101 eller E- 102 skall regleras om kabeln m m är i drift. Redovisat läge kan avvika från verkligheten. Avvikelse < 5 m regleras ej. Om kablarna ligger med ett större inbördes avstånd än 1 m räknas stråket som två kabelstråk. El, tele, belysning och dataledningar. Korsning v R st Korsning v <30 R m Innan schaktningsarbeten påbörjas ska utsättning av kablar ske av respektive ledningsägare. Minst 1 vecka Innan schaktningsarbeten ska påbörjas, ska kontakt tas med resp ledningsägare. Ledningsägare för el är: Uddevalla Energi AB, Elnät Strömberget UDDEVALLA Tel: Ledningsägare för data är: Uddevalla Energi AB, Stadsnät Strömberget UDDEVALLA Tel:

20 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 20(75) Ledningsägare för belysning är: Uddevalla Kommun Tekniska kontoret Uddevalla Tel: Ledningsägare för tele är: Skanova Johan Wilins gata 6, D3 N Göteborg Kontaktperson: Tommy Ragnestål Tfn: BCB.43 Inbrädning av träd, påkörningsskydd Träd på kyrkogården, ledn str ska skyddas. Skydd av övriga träd ska utföras efter samråd mellan entreprenör och beställare. Skydd ska utföras genom inbrädning till ca 3 m höjd. Skydd av träd R st BCB.45 Åtgärd för mätpunkt o d Mätpunkter / gränsmarkeringar skall skyddas.

21 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 21(75) Ev flyttade gränsmarkeringar skall återutsättas av Lantmäteriet på entreprenörens bekostnad. Återutsättning av gränsmarkering R st BCB.51 Åtgärd i träds och buskars rotzon Rötter får ej slitas av med grävskopa. Om rötter måste tas bort ska detta göras genom att rötterna kapas med såg. Schakt får vara öppen högst 2 timmar vid solljus innan frischaktade rötter skall skyddas. Avser träd / buskar på kyrkogården eller inne på tomtmark eller i direkt anslutning till tomtmark BCB.7 Åtgärd för allmän trafik Fastigheter skall i största möjliga utsträckning vara tillgängliga för fordon (räddningstjänst, renhållningfordon, post m m) under hela byggnadstiden. Längden av öppen ledningsgrav för va får vara max 12 m. I samband med gatuarbeten får gata stängas av under kortare tid för att kunna utföra vissa moment efter samråd med beställaren. Berörda fastighetsägare skall informeras om ev avstängning av gata. Entreprenören svarar för erforderliga trafik- och hänvisningsskyltningar samt samråder med berörda väghållare. För arbetet skall TSV:s regler om vägmärken och trafik tillämpas.

22 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 22(75) I den mån särskilda skyddsanordningar eller bevakning för trafikens säkerställande erfordras under tiden för entreprenadarbetets utförande, åligger det entreprenören att ombesörja att alla härvid erforderliga åtgärder vidtages. Om inte aktivt arbete pågår på gata under en period av 5 dagar eller mer skall gatan iordningställas så att personbilar och gångtrafikanter ( även rörelsehindrade) kan ta sig fram utan problem. Se även Administrativa Föreskrifter AFC.135. BCB.712 Tillfällig bro, gångbrygga, körbrygga o d Entreprenören skall upprätthålla gångförbindelse till samtliga berörda fastigheter. Tillfällig gångbrygga, körbrygga BCB.713 Tillfällig vägtrafikanordning Entreprenören skall upprätta trafikanordningsplan/er för samtliga arbeten som berör vägar. Trafikanordningsplanerna skall godkännas av Uddevalla kommun före arbetets påbörjande. Trafikanordningsplan skall finnas väl synligt uppsatt på arbetsplatsen. Tillfälliga vägtrafikanordningar skall utföras i den omfattning som krävs för att uppfylla redovisade trafikanordningsplaner. Entreprenören svarar för samtliga i entreprenaden uppkomna tillfälliga trafikanordningar. Tillfälliga trafikanordningar

23 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 23(75) BCB.811 Tillfälliga anordningar för vattenförsörjning Om inte de befintliga vattenledningarna kan fungera under byggnadstiden, utför entreprenören erforderlig provisorisk vattenledning samt svarar för erforderlig avstängning av serviser och andra grenledningar. Grovfilter ska vara installerat för att ej få in partiklar från befintliga ledningar till fastigheter i samband med vattenavstängningar. Entreprenören skall förvissa sig om att kapaciteten på ledningarna, samt bevaka anslutna anläggningar för att förhindra att skada uppkommer. Samtliga ingående kostnader, montering, borttagning/rivning av tillfälliga anordningar samt arbets- och materialkostnader skall ingå. Tillfälliga anordningar för vattenförsörjning BCB.812 Tillfälliga anordningar för avlopp Om inte de befintliga avloppsledningarna kan fungera under byggnadstiden, utför entreprenören erforderlig provisorisk förbi- och överpumpning av avloppsvatten inom ledningssystemet och svarar för erforderlig avstängning av serviser och andra grenledningar samt pumpning från fastigheter och övriga anslutna anläggningar. Entreprenören skall förvissa sig om att kapaciteten på ledningarna, samt bevaka anslutna anläggningar för att förhindra att skada uppkommer. Samtliga ingående kostnader, montering, borttagning/rivning av tillfälliga anordningar samt arbets- och materialkostnader skall ingå. Tillfälliga anordningar för avlopp

24 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 24(75) Entreprenören skall räkna med att följande flöden kan komma i bef ledningsnät: Dagvatten Pkt 1 års regn 10 års regn 1 ca 20 l/s ca 45 l/s Kombinerat ledningsnät, spillvatten se nedan 10.1 ca 60 l/s ca 140 l/s Kombinerat ledningsnät, spillvatten se nedan 15.2 ca 45 l/s ca 100 l/s Spillvatten Pkt medel max 1 ca 1 l/s ca 15 l/s Kombinerat ledningsnät, dagvatten se ovan 10.1 ca 3 l/s ca 25 l/s Kombinerat ledningsnät, dagvatten se ovan 15.2 ca 3 l/s ca 25 l/s BCB.819 Tillfällig skyltning till allmänheten Entreprenör skall fortlöpande via skyltar dirigera trafik förbi arbetsplaten samt hålla de boende informerade via brev om framdrift, avstängningar mm. Skyltning, information mm

25 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 25(75) BEB FLYTTNING BEB.1101 Flyttning av enheter bestående av stolpfundament, skyltstolpe och skylt Återställning skall ingå i à-priset. Fundament och stolpe med vägmärke eller gatunamnskylt. Utförande i jord R st BEB.1102 Flyttning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Höjdjustering + uppriktning R st Uppriktning av bef belysningsstolpe R st Utföres först efter samråd med beställlaren. BEB.115 Flyttning av skylt Gatunamnsskylt R st

26 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 26(75) Skylt "Lekande barn" R st Skyltar flyttas från bef belysningsstolpe som rivs till ny belysningsstolpe som sätts upp. BEB.19 Flyttning av belysningsarmatur Belysningsarmaturer på Ljungvägen på ritn E-102 betecknade "belysningsstolpe typ B" ska flyttas från riven belysningsstolpe till ny belysningsstolpe som sätts upp i stället för riven belysningsstolpe. I angivet a-pris ska ingå inkoppling av armaturen. Flyttning av belysningsarmatur. R st Rivning av stolpe ersätts under kod BED BED RIVNING Beställaren avgör om något rivet material skall förbli beställarens egendom. Sådant material skall läggas i upplag i anslutning till arbetsområdet på plats som anvisas av beställaren. Övrigt rivet material ska källsorteras och transporteras till återvinningsanläggning på bekostnad av entreprenören.

27 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 27(75) BED.1111 Rivning av hel rörledning Vid rivning av rörledning ska åtgärder utföras för att hindra och motverka att mark och yt- och grundvatten förorenas, eller på annat sätt påverkas, så att skada eller olägenhet uppkommer för människors hälsa eller miljön. Bef va-ledningar som på ritning C-101 och C-102 är markerade som "utgår" eller uppenbart skall utgå, skall tas bort om de påträffas i samband med övrig va-schakt. Osäkra mängder dim mm R m dim mm R m Kvarlämnade rörändar skall proppas så att ledningen ej blir vattenförande eller att jord/lera kan spolas in i röret. Osäkra mängder. Rör av betong och järn igengjutes med betong på en sträcka av ca 25 cm. dim mm R st dim mm R st Rör av PVC,PP förses med plastpropp. dim mm R st

28 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 28(75) Rör av PE förses med plastpropp. dim R st BED.1112 Rivning av del av rörledning Vid rivning av rörledning ska åtgärder utföras för att hindra och motverka att mark och yt- och grundvatten förorenas, eller på annat sätt påverkas, så att skada eller olägenhet uppkommer för människors hälsa eller miljön. Brunnar, brandposter och ventiler som skall utgå och påträffas i samband med övrig schakt skall tas bort. Ingår under kod BED Brunnar, brandposter och ventiler som skall utgå men ej påträffas i samband med övrig schakt skall tas bort till minst 0.5 m under markytan. För brunnar som ska utgå, proppas anslutande ledningar med permanent propp eller igengjutes och brunnen fylls med packat grus. Betäckningar som beställaren inte vill ha skall transporteras till återvinningsanläggning på entreprenörens bekostnad. Entreprenören skall samråda med beställaren. Nedstigningsbrunn som utgår R st Tillsynsbrunn som utgår R st Dagvattenbrunn som utgår R st Rensbrunn som utgår R st Brandpost som utgår R st

29 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 29(75) Avstängningsventil som utgår R st BED.1121 Rivning av hel el- och telekabel Vid rivning av elkabel ska åtgärder utföras för att hindra och motverka att mark och ytoch grundvatten förorenas, eller på annat sätt påverkas, så att skada eller olägenhet uppkommer för människors hälsa eller miljön. Avser rivning av belysningskabel på Ljungvägen. Utföres i samråd med ledningsägare. Belysningskabel R m BED.1211 Rivning av beläggning av natursten Stenen rengöres, lastas och transporteras till kommunens upplag i Bratteröd på entreprenörens bekostnad. Transportavstånd ca 10 km. Smågatsten R m² BED Rivning av bitumenbundna lager, hela lagertjockleken Riven beläggning skall borttransporteras till deponi. Samtliga kostnader (transport, ev deponiavgift m m) skall ingå. Vid va- eller kabelschakt ska rivas 0.5 m utanför schaktgravs dagöppning. Rivning av beläggning (4400 m 2 ) R ton

30 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 30(75) För erhållande av skarp avgränsning mellan riven och kvarvarande yta ska beläggning bilas eller sågas. Gäller även vid infart till tomt. Lagertjocklek mm R m Lagertjocklek mm R m Lagertjocklek mm R m BED Rivning, fräsning av bitumenbundna lager, del av lagertjockleken Riven beläggning skall borttransporteras till deponi. Samtliga kostnader (transport, ev deponiavgift m m) skall ingå Fräsning vid anslutning av ny toppbeläggning mot bef beläggning i fjällvägen. Fräsdjup 32 mm. Utföres enl typritn Utföres enl typritn R m Bortfräsning av tillfällig kil av asfalt mellan överyta AG och bef asfaltsyta Tjocklek 0-32 mm, bredd 0,25 m R m

31 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 31(75) BED.1502 Rivning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Avser belysningsstolpar i Ljungvägen. Fundament och stolpar transporteras till kommunens förråd i Bratteröd på entreprenörens bekostnad.. Belysningsarmaturerna ska återanvändas. Se DEF.02. Belysninsstolpar R st BED.152 Rivning av stolpfundament Rivning av fundament och stolpe för nätstängsel mellan pkt mot Lagern 9. Rivning R st BED.1571 Rivning av kantstöd av granit Avser kantstöd utmed Ljungvägen. Dela rivna kantstöd ska återanvändas på övre delen av Ljungvägen. ersätts under kod DGB.61. Överblivna kantstöd ska transporteras till kommunens förråd på Bratteröd på entreprenörens bekostnad. Rivning av kantstöd R m

32 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 32(75) BED.159 Rivning av skylt Skyltar för bef brunnar, brandposter och ventiler som utgår ska tas bort R st BFB TRÄDFÄLLNING Virke och avverkningsrester/avröjt material ska transporteras till en av entreprenören anskaffad tipp. BFB.2 Fällning av enstaka träd Trädfällning får utföras först efter samråd med beställaren. Fällning av träd, dim mm R st Fällning av träd, dim mm R st BFC RÖJNING Röjning av sly och buskar inom område för föreslagna gatu- och va-anläggningar (tomtgräns). Röjning ska utföras först efter samråd med beställaren. Röjning får ej utföras på tomtmark utan fastighetsägarens tillstånd. Röjning

33 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 33(75) BFD.12 Stubbrytning inom område för väg, plan o d Stubbar efter fällda träd som hamnar inom område för gata ska tas bort. Stubbrytning R st BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Avtagen vegetationsjord och jordmån skall användas överst vid återfyllning på sträckor med vegetationsyta. Ersätts under kod CBB Markvegetation och jordmån får ej sammanblandas med övriga massor från ledningsschakten. Markvegetation och jordmån får ej sammanblandas med övriga massor från ledningsschakten BFF BFF.3 UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Uppläggning och lagring av tillvaratagen markvegetation Ersätts under CBB

34 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 34(75) BFF.4 Uppläggning och lagring av tillvaratagen jordmån Ersätts under CBB BGB BGB.211 TILLFÄLLIG SPONT Jordlagerföljd, jordegenskaper, geohydrologiska förhållanden m m redovisas i den geotek niska rapporten ( enligt AFB.22) samt under BBB.11-BBB.15. Speciellt bör jordens flytbenägenhet beaktas. Avsträvad stålspont för ledningsgrav Spont bedöms av stabilitetsskäl (och med hänsyn till omgivande bebyggelse) erfordras längs sträckan pkt 9+8 m pkt 10. Under ogynnsamma omständigheter (t.ex. hög grundvattennivå, riklig ytvattentillrinning) eller beroende på av entreprenören valt arbetssätt kan spont komma att erfordras även längs andra delar av ledningssträckan. Det åligger entreprenören att dimensionera sponten. Det åligger entreprenören att dimensionera sponten. Dimensioneringen skall utföras enligt IEG Rapport 2:2009, Rev1. Spontningsarbetena skall bedrivas så, att deformationer som kan orsaka skador på ledningar, gator m m undviks. Minsta avstånd A1 mellan spont och ledning enligt principritning CBB.311:1 skall vara 0.35 m Spont som erfordras beroende på av entreprenören valt arbetssätt skall ej regleras.

35 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 35(75) Arbetena skall bedrivas så att vibrationsnivån ej överstiger riktvärdena enligt SS Beställaren kan komma att låta utföra vibrationsmätning på utvalda fastigheter. Spont som ska avlägsnas R m² BJ BJB GEODETISKA MÄTNINGSARBETEN GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS KONTROLL OCH PROVNING AV INSTRUMENT Kontroll och provning av instrument och tillhörande utrustning ska utföras och dokumenteras enligt SIS/TS 21143:2009 avsnitt REFFERENSSYSTEM FÖR MÄTNING Geodetiska mätningsarbeten ska: - i plan utföras i koordinatsystem SWEREF i höjd utföras i höjdsystem RH70 BJB.112 Bruksnät i plan Utgångspunkter för mätning skall vara polygonpunkter som i plan är anslutna till koordinatsystem SWEREF

36 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 36(75) Entreprenören erhåller data avseende polygon-punkter hos Uddevalla Miljö och stadsbyggnadskontor. Entreprenören erlägger avgift enligt gällande taxa. Entreprenör utför och bekostar erforderlig kontroll och förtätning av polygon- och piképunkter. Entreprenören svarar för all inmätning och utsättning. BJB.122 Bruksnät i höjd Utgångspunkter för mätning i höjd skall vara anslutna till RH 70. Entreprenören erhåller data avseende höjdfixar hos Uddevalla Miljö och stadsbyggnadskontor. Entreprenören erlägger avgift enligt gällande taxa. Entreprenör utför och bekostar erforderlig kontroll och förtätning av fixpunkter. Entreprenören svarar för all inmätning och utsättning. BJB.26 Inmätning av ledning Där anslutning till eller korsning med befintliga ledningar ska ske, framschaktas den befintliga ledningen och kontrollavvägs. Detta ska göras i god tid så att eventuella justeringar på ritningar kan göras för plan- och profilläge innan ledningsläggning påbörjas. Samtliga ledningar ska mätas in före återfyllning. Se även kod BBC.111 och Kod BCB.31. Okända ledningar, anordningar o d skall mätas in när de påträffas. Ledningars sträckning (två punkter), ledningars brytpunkter, anordningar o d redovisas i tabellform med x, y och z koordinater och med en pxy-fil.

37 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 37(75) BJB.272 BJB.33 BJB.36 Inmätning av bergöveryta Inmätning av bergöveryta ska utföras inom teoretisk schaktsektion. För att beredas tillfälle att närvara vid inmätningen ska beställaren i god tid underrättas om tidpunkt för inmätningen. Resultat ska redovisas uppritat som profiler eller sektioner. Utsättning för väg, plan o d Entreprenören skall utföra och bekosta all utsättning. Stakade väglinjer på ritn M-101och M-102 tillhandahålls entreprenören Utsättning för ledning Entreprenören skall utföra och bekosta all utsättning. Koordinatfil (x, y) på numrerade brunnar tillhandahålls entreprenören

38 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 38(75) C CB CBB TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M SCHAKT Entreprenören skall anskaffa tipp för samtliga överskottsmassor (Fall B massor) och bekosta såväl ev avgifter för tippen som transporten av massorna till tippen. Tipp ska vara godkänd av berörda myndigheter. JORDSCHAKT Jordlagerföljd, jordegenskaper, geohydrologiska förhållanden m m redovisas i den geotek niska rapporten (enligt AFB.22) samt under BBB.11-BBB.15. Speciellt bör jordens flytbenägenhet beaktas. Schaktningsarbetet skall bedrivas så att skador på befintliga anläggningar och byggnader undviks. Arbetena skall bedrivas så att vibrationsnivån ej överstiger riktvärdena enligt SS Beställaren kommer att låta utföra vibrationsmätning på utvalda fastigheter och anläggningar. Beakta "Bestämmelser för arbeten som berör, eller är i anslutning, till bef fjärrvärmeledningar eller bef kablar. Vid schakt i gräsytor m m får översta jordmånslagret ej sammanblandas med övrigt uppschaktat material. Vintertid skall schaktbotten skyddas mot frost. Med ändring av MER Anläggning 10 gäller att mängder skall regleras efter verkligt utfall.

39 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 39(75) CBB.112 Jordschakt kategori B för väg, plan o d Fall A R m Fall B R m CBB.3111 Jordschakt för va-ledning Vid schaktning för ledningen bedöms en släntlutning enligt profilritningarna erfordras. Under ogynnsamma omständigheter (t.ex. hög grundvattennivå, riklig grundvattentillrinning) kan dock flackare slänter och/eller erosionsskydd erfordras. Belastningen på släntkrön av exempelvis schaktmassor får uppgå till högst 10 kpa. Belastning av schaktmaskiner och trafik får ej förekomma närmare släntkrön än 2 m. Jordlagren bedöms längs stora delar av ledningssträckan vara lättstörda. Det är därför viktigt att schaktningsarbetena bedrivs med varsamhet. Speciellt viktigt är, att schaktbotten ej luckras upp på grund av uppåtströmmande vatten (hydrauliskt grundbrott). För att minska risken för uppluckring bör geotextil och ledningsbädd läggas ut så fort som möjligt. Beträf fande grundvattensänkning se BCB.112. I ersättningen ingår borttagning av vegetationsjord enl kod BFE.31. Avtagen vegetationsjord ska användas vid återställning. I jordschakt ingår schakt i befintlig ledningsgrav i berg. Vid massberäkning har antagits att 20 % av från profilerna beräknad bergschakt utgörs av redan sprängd va-grav. Angiven mängd bergschakt är därför reducerad med 20 %. Reducerad mängd är i stället redovisad som jordschakt under jordschakt för va-ledning, kod CBB.3111.

40 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 40(75) Principritning CBB.311:1 gäller. A och C-mått skall vara 0.35 m. Schakt i sprängstensfyllning (skrotsten) ingår. Schaktarea > 1,0 m 2,.Fall A R m³ Schaktarea > 1,0 m 2,.Fall B R m³ Schaktarea inom spont > 1,0 m 2,.Fall A R m Schaktarea inom spont > 1,0 m 2,.Fall B R m Jordblock 1,0-3,0 m³ R st Jordblock >3,0-5,0 m³ R st CBB.32 Jordschakt för el- och telekabel o d Kabelgrav för samförläggning av nya kablar (där så är möjligt) för Uddevalla Energi Stadsnät AB (data), Skanova (tele), Uddevalla kn (belysning). Ungefärlig sträckning på kabelgrav är redovisad på ritning E-101 och E-102. Kabelgrav skall i normalfallet ligga utanför va-schakten. Entreprenören färdigställer kabelschakten, lägger geotextil, utför ledningsbädden, lägger skyddsrör och/eller lägger kabel. Efter det att samtliga kablar och skyddsrör är på plats utför entreprenören kringfyllningen, lägger kabelskydd/markering över skyddsrör/kablar samt utför återställning. Inom område för ombyggnad av gata I á-pris för kabelgrav skall ingå ersättning för:

41 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 41(75) Erforderlig schakt. geotextil enligt kod DBB.1216 under ledningsbädd och kringfyllning. ledningsbädd enligt kod CEC.22 kringfyllning enligt kod CEC.32 Schaktmassor fall B, fyllnadsmassor fall B. Utförande och material enligt EBR-standard KJ 41:09. Normalsektion är redovisad på ritn M-301. Antagen bottenbredd. Bottenbredd 0,3-0,4 m. R m Bottenbredd 0,41-0,6 m R m Inom område där gata ej byggs om I á-pris för kabelgrav skall ingå ersättning för: Rivning av beläggning. Erforderlig schakt. geotextil enligt kod DBB.1216 under ledningsbädd och kringfyllning. ledningsbädd enligt kod CEC.22 kringfyllning enligt kod CEC.32 Förstärkningslager Bärlagergrus

42 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 42(75) AG Fräsning och återställning av beläggning enl typritn skärning och fräsning av asfalt. Schaktmassor fall B, fyllnadsmassor fall B. Utförande och material enligt EBR-standard KJ 41:09. Normalsektion är redovisad på ritn M-301. Antagen bottenbredd. Bottenbredd m R m Bottenbredd m R m Läggning av belysningskabel ersätts under kod SCC.71 Läggning av kabelskydd för belysningskabel ersätts under kod DEN.11. Läggning av kabelskydd för Skanova och Uddevalla energi stadsnät ersätts under kod DEN.12. Teleskåp och kopplingsbrunn för datakablar levereras av Skanova resp Uddevalla Energi Stadsnät AB. Läge för skåp/brunn m m anges av ledningsägare. Sättning av brunn för data/tele R st Sättning av kabelskåp R st Schakt, återfyllning/grundläggning skall ingå i angivet a-pris.

43 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 43(75) Ovanstående arbeten för Uddevalla Energi eller Skanova kan i sin helhet eller delar komma att utgå ur entreprenaden och ev istället utföras av Uddevalla Energi eller dess entreprenör, som sidoentreprenör, se kod AFC.131 i AF-del. Beroende på konditionen på bef belysningskabel kan kabelgrav för belysning komma att utökas. CBB.71 Avtäckning av berg För rörgrav skall bergytan avtäckas 0,5 m utanför det område som skall sprängas Avtäckningsklass 1. Fall B R m CBB.86 Förschakt för inmätning Avser framschaktning av va-ledningar för avvägning, kontroll och dylikt. Fall A. Ersätts under kod BCB CBC BERGSCHAKT Sprängningsarbeten ska utföras försiktigt så att intilliggande befintliga ledningar, byggnader och anläggningar ej skadas. Laddning och borrhål skall anpassas så att skador ej uppstår. Entreprenör ska samråda med beställaren om lämpliga tider för sprängning. Vid massberäkning har förutsatts svällfaktor 1.3 vid bergsprängning.

44 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 44(75) Vibrationsmätningar kommer att utföras enligt Svensk Standard SS samt SS och bekostas av beställaren. Riktvärden för vibrationer i grundläggningsnivån skall beräknas enligt ovanstående standard. Arbetena ska bedrivas så att beräknade riktvärden ej överskrids. CBC.3111 Bergschakt för va-ledning Bergschakten utgörs delvis av breddning och fördjupning av bef rörgrav i berg och delvis av ny rörgrav. På profilerna redovisade bergsonderingar är normalt gjorda vid sidan om bef rörgrav. Då det inte varit möjligt att utföra sondering har bergnivå antagits och redovisats på ledningsprofilerna. Vid massberäkning har antagits att 20 % av från profilerna beräknad bergschakt utgörs av redan sprängd va-grav. Angiven mängd bergschakt är alltså reducerad med 20 % i förhållande till beräknad schakt för redovisad bergkontur. Reducerad mängd är i stället redovisad som jordschakt under jordschakt för va-ledning, kod CBB Schaktning, inklusive schaktning för ledningsbädd ska utföras enligt principritning CBB.311:1. Schaktsläntlutning 5:1. Fall A. Reducerad mängd. Utsorteras och bearbetas för kod CEC R m Fall B Reducerad mängd R m Bergsöveryta bergschaktdjup <1,0m. Reducerad mängd. R m Bergsöveryta bergschaktdjup >1,0m. Reducerad mängd. R m Bergrensning av gammal sprängbotten. R m

45 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 45(75) CBC.75 Bergschakt av jord-, yt-, botten- och sidoblock Sido- och bottenblock, Fall B R m³ CE CEB.53 FYLLNING, LAGER I MARK M M Fall A massor ska där så är möjligt med hänsyn till materialkrav, användas i första hand. Fyllning mot fundament Principritning CEB.53 gäller CEB.81 Fyllning efter förschakt Efter framschaktning av va-ledningar för avvägning, kontroll eller dylikt. Fall A. Ersätts under kod BCB CEC FYLLNING FÖR LEDNING, MAGASIN M M Innan ledning är betryggande överfylld eller förankrad får vatten inte tillåtas stiga så högt i ledningsgrav att uppflytning av ledningen riskeras. Vid packningsarbete och övrigt anläggningsarbete ska vibrationsmätning utföras och dokumenteras. Arbetena ska bedrivas så att en vibrationsnivå av 3 mm vid 5 Hz och 5 mm/s vid 10 Hz inte överskrids. Fyllning med handverktyg ska ske i anslutning till befintliga jordkablar.

46 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 46(75) CEC.12 Fyllning för utspetsning för ledning Ingår i kod CEC CEC.2111 Ledningsbädd för va-ledning Med ändring av AMA Anläggning 10 får största kornstorlek vara 22 mm. Bädd ska packas indirekt genom packning i stödpackningszonen efter rörläggning, varvid packning av bädd ska utföras i samband med packning av kringfyllningen enligt avsnitt CEC.31. CEC.12 ingår i denna kod. Tjocklek 150 mm. Fall B R m CEC.22 Ledningsbädd för el- och telekabel o d Fall B. Ingår i CBB CEC.31 Kringfyllning för rörledning Med ändring av AMA Anläggning 10 får största kornstorlek vara 22 mm.

47 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 47(75) CEC.3111 Kringfyllning för va-ledning Fall A R m Fall B R m CEC.32 Kringfyllning för el- och telekabel o d Fall B. Ingår i CBB CEC.33 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Ingår i ersättning för kod CEC.2111 och under kod CEC CEC.4111 Resterande fyllning för va-ledning Jordmassor. Fall A R m Sprängsten. Fall A R m CEC.72 Strömningsavskärande fyllning med bentonitblandad sand För att begränsa ledningarnas dränerande inverkan skall strömningsavskärande fyllningar (tätskämar) utföras.

48 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 48(75) Omfattning och överkantsnivåer för tätskärmarna framgår av profilritningar. Tätskärmarna utförs en ligt principritning CEC.7. Längden L skall vara minst 0.5 m. Strömningsavskärande fyllningar utförs genom att ledningsbädden längs en sträcka av minst 1.0 m utbytes mot bentonitblandad sand. Bentoniten skall vara av typ Volclay granulat SS-100. Blandning utförs enligt anvisningar från leverantören av bentonit. En täthet motsvarande en permeabilitet av 1.0x10-11 m/s skall upp nås för den färdiga fyllningen. ation från leverantör som visar blandningsförhållan den och att täthetskravet uppfylls skall redovisas. Strömningsavskärande fyllning. Fall B R m CEE CEE.125 TÄTNINGS- OCH AVJÄMNINGSLAGER FÖR VÄG, BYGGNAD, JÄRNVÄG, BRO M M Tätning och avjämning av bergterrass i ledningsgrav Fall B, reducerad mängd R m

49 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 49(75) D DB MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M LAGER AV GEOTEXTIL, CELLPLAST M M DBB.1212 Materialskiljande lager av geotextil under ledningsbädd i ledningsgrav i jord Geotextil skall vara nålfiltad. Bruksklass N3 Geotextil skall vara nålfiltad. Bruksklass N3 R m Geotextil i kabelgrav ersätts under kod CBB.32. DBB.1216 Materialskiljande lager av geotextil i ledningsgrav i sprängstensfyllning Geotextil skall omsluta ledningsbädd och hela kringfyllningen. Geotextil skall vara nålfiltad. Bruksklass N3 Ersätts under kod DBB DBB.1217 Materialskiljande lager av geotextil i ledningsgrav i berg Geotextil skall omsluta ledningsbädd och hela kringfyllningen. Geotextil skall vara nålfiltad. Bruksklass N3 R m

50 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 50(75) DBB.131 Materialskiljande lager av geotextil, under överbyggnad för väg, plan o d Geotextil skall läggas där terrassen består av lera eller silt efter samråd med beställaren. Geotextil skall vara nålfiltad, minst bruksklass N3. Geotextil. Angiven mängd är beräknad för samtliga sträckor. R m DBG Horisontal termisk isolering med isolerskivor av rörledning i mark Om inte minst 1.45 m täckning kan erhållas över vattenledning skall ledningen isoleras. Ej vattensugande cellplastisolering, typ styrofoam eller likvärdigt. Isoleringen skall vara försedd med not och spont eller L-fals. Sträckor som förutsatts isoleras är angivna på va-profilerna. T=100 mm, b= 1200 mm R m DC MARKÖVERBYGGNADER M M DCB.2 Förstärkningslager för väg, plan o d I AMA utgår följande text: "Stenstorlek får uppgå till högst halva lagertjockleken efter packning." Den ersätts med:"kornstorlek får uppgå till högst halva lagertjockleken efter packning."

51 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 51(75) Utförande över lager med geotextil I AMA utgår följande text: "Ett minst 0,4 m tjockt ska påföras... upp i skarvar." Den ersätts med: "Ett minst 0,3 m tjockt lager ska påföras på utlagd geotextil innan ytan får trafikeras. Fyllningen ska utföras så att material under geotextilen inte tränger upp i skarvar." DCB.212 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Lagertjocklek 410 mm. Fall B R m DCB.312 Obundet bärlager kategori B till belagda ytor Lagertjocklek 100 mm. Fall B R m DCB.323 Obundet bärlager kategori C till ytor med obundet slitlager Avser gångväg sydväst om fastigheten Lagern 9. Lagertjocklek 100 mm. Fall B R m

52 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 52(75) DCB.412 Slitlager av grus kategori B och C Avser gångväg sydväst om fastigheten Lagern 9. Krossmaterial 0-18 mm, t=50 mm, Fall B, R m DCB.612 Stödremsa av obundet bärlagermaterial kategori B till belagda ytor Lagertjocklek enligt normalsektioner på ritn M301. Krossmaterial 0-40, Fall B R m DCB.622 Stödremsa av obundet slitlagermaterial kategori B och C till belagda ytor Lagertjocklekar enligt normalsektioner på ritn M301. Krossmaterial 0-18 mm, Fall B R m

53 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 53(75) DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D DCC Bärlager kategori B av asfaltgrus med förhöjd bindemedelshalt vid nybyggnad Bindemedelshalt 4.8 %. Vid ansl mot bef asfaltsbeläggning skall ök AG ligga 32 mm under bef beläggningskant. AGF 16 / B , t= 50 mm R m DCC Slitlager kategori B av tät asfaltbetong vid nybyggnad Avser ombyggda gator samt återställda ytor efter va-schakt ABT 11 / B70-100, t=32 mm, lägg ca 1 år efter slutbesiktning. Ev justering av bef AG ska ingå. R m Motveck av ABT 8 / B Tjocklek mm, bredd 0.7 m. R m Tillfällig kil mellan överyta AG och bef asfaltsyta. ABT 8, tjocklek 0-32 mm, bredd 0.25 m. R m

54 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 54(75) DCC.3313 Justeringslager kategori C av tät asfaltbetong (ABT) vid underhåll Avser justering av infarter/anslutningar till tomter som behöver justeras pga gatuombyggnaden. Utföres endast efter samråd med beställaren. ABT 8 / B R ton DCD.1 Försegling med bitumenemulsion eller bitumenlösning (F) Tvärgående skarvar ska varmförseglas Längsgående skarvar ska förseglas med emulsion DE DEC.11 ANLÄGGNINGSKOMPLETTERINGAR Kantstöd av granit, satta i grus med motstöd av grus Avser kantstöd på övre delen av Ljungvägen. h= höjd över gata efter toppbeläggning. Under kod BED.157 rivna kantstöd ska återanvändas i första hand. Tillvaratagna befintliga kantstöd typ RV 4, h=5 resp 12 cm, Fall A R m Tillvaratagna befintliga kantstöd typ RF 4, h=5 cm, Fall A R m

55 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 55(75) DEF DEF.21 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Fundament för stolpe för skylt för röranläggning m m Betongfundament typ MEAG. I jord R st DEF.221 Stolpe för skylt för brunn, avstängningsanordning m m Avser stolpe för skylt för va-anläggning. Stolpe Ø48 mm. Höjd 1.0 m (avser höjd över marken). R st DEF.222 Stolpe för skylt för brandpostanordning Stolpe Ø60 mm. korrosionsskyddat stålrör, h=2.4 m (avser höjd över marken). R st DEF.2311 Skylt för brunn, avstängningsanordning m m Samtliga brunnar, avstängningsanordningar på stamledningen samt servisventiler skall förses med skylt. Se materiallista. Skylt placeras om möjligt på belysningsstolpe eller stolpe för vägmärke eller gatunamnsskylt. Skylt skall utföras enligt principritning DEF.2311.

56 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 56(75) Skylt för brunn och avstängningsanordning m m R st DEF.2312 Skylt för brandpostanordning Skylt skall utföras enligt principritning DEF.2312., typ 5. R st DEN.11 Kabelskydd av plastprofiler Gult kabelmarkeringsband för belysningskabel. Leverans och läggning av kabelmarkeringsband. R m DEN.12 Kabelskydd av plaströr Kabelskyddsrör av typ Microrör i bunt för optisk fiber ska läggas för Uddevalla Energi Stadsnät AB samt för Skanova AB. Under flik 18 finns ett underlag från Stadsnät som visar vad som ska läggas för Stadsnät samt underlag från Skanova som visar vad som ska läggas för Skanova. Angiven längd avser längd i kabelgrav för Stadsnät resp Skanova AB. Läggning av microrör för Stadsnät R m Läggning av microrör för Skanova R m

57 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 57(75) DGB DGB.11 ÅTERSTÄLLNINGSARBETEN I MARK Återställande av väg, plan o d med bitumenbundet slitlager Avser återställning efter va-schakt i Fjällvägen. Beläggning Toppbeläggning efter ca 1 år ersätts under kod DCC Asfaltyta utanför fastigheten Tårpilen 1. ABT 11, tjocklek 50 mm. Efter va-schakt. R m AGF 16, tjocklek 50 mm enl AMA kod DCC Ök skall ligga 32 mm under anslutande bef beläggning. Efter va-schakt. R m Överbyggnad Geotextil bruksklass N3, enl AMA kod DBB.131. Förstärkningslager, tjocklek 410 mm, enl AMA kod DCB.212. Fall B. Bärlagergrus, tjocklek 100 mm, enl AMA kod DCB.312. Fall B. Mängd avser överyta bärlager R m

58 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 58(75) Geotextil,, förstärkningslager, bärlagergrus och ev stödremsa skall ingå i angivet a-pris. Återställning efter kabelschakt, erätts under CBB.32 DGB.12 Återställande av väg, plan o d med obundet slitlager Gångväg på kyrkogården vid ca pkt 10.3 och 10.4 ska återställas. Slitlager grus t=50 mm Bärlagergrus t=100 mm Förstärkningslager t=250 mm Geotextil bruksklass N3. Återställning gångväg R m DGB.32 Återställande av gräsyta Avser återställning av entreprendarbetena påverkad gräsyta på fastigheten Cedern 11 samt på kyrkogården vid pkt Avtagen matjord skall återställas. Växtjorden inom skadade ytor ska ha en tjocklek av minst 100 mm. Växtbädden avjämnas och besås med gräsfrö. Utförs i samråd med beställaren. gräsfrö typ villablandning 2.5 kg/100 m 2. R m

59 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 59(75) DGB.33 Återställande av naturmarksyta Bef vegetationsjord ska återföras till samma ytor som den tagits bort. Avser slänt ner mot kyrkogården.pkt Återställande av naturmarksyta. R m DGB.63 Återställande av väg- och ytmarkeringar Avser Fjällvägen ledn.str 1-1.1, där bef vägmarkeringar har schaktats bort. Återställs i samband med toppbeläggning Kantlinje 1+2. bredd 0.1 m. R m DGB.91 Återställande av tomtmark Avser återställning av tomtmark efter anslutning av gatuöverbyggnad mot tomtgräns, va-schakt, va-servis samt dagvattenbrunnar. Samtliga av arbetena påverkade ytor och anläggningar skall återställas i skick motsvarande befintligt eller bättre. Entreprenören skall efter återställningen till beställaren överlämna sk nöjdförklaring där fastighetsägaren godkänner återställningen. Anbudsgivare ska på plats bilda sig en uppfattning omfattning och typ av återställning. Återställning av tomtmark exkl på fastigheten Cedern Återställning av tomtmark på fastigheten Cedern

60 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 60(75) P PB PBB PBB.5 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Samtliga va-detaljer, utrustningar, anordningar och utförande skall följa Materialstandard VA-ledningar för ingående bolag i VästVatten, daterad , rev , (materiallista) om inte annat anges under respektive kod. RÖRLEDNINGAR I ANLÄGGNING Med ändring av MER Anläggning 10 gäller att samtliga förekommande rördelar (för samtliga ledningar) såsom böjar, T-rör, grenrör m m skall ingå i respektive ledningsdimensions á-pris oavsett dimension. RÖRLEDNINGAR I LEDNINGSGRAV Serviser ansluts i tomtgräns. Avsättning för dagvattenservis ska göras i tomtgräns. Ledning placeras i ledningsgrav enligt principritning CBB.311:1 Ledning av plaströr i ledningsgrav Rör och rördelar skall vara märkta med Nordic PolyMark eller vara tredjepartscertifierade till motsvarande nivå. Spolning av ledning ska ingå i a-priset. se kod PCF.1111 resp PCF PBB.5121 Ledning av PE-rör, standardiserade tryckrör, i ledningsgrav Rör och rördelar skall uppfylla krav enligt SS-EN Rördelar skall vara i lägst samma tryckklass som rör. Där det på ritningar är ritat 90 - böjar skall dessa utföras som 45 -del rak del-45 -del Fog skall utföras som stumsvets. Svetsare av PE-rör skall vara certifierade enligt NGDN-90 eller visa diplom från kurs som arrangeras av Svenskt vatten, NPG eller motsvarande.

61 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 61(75) Svetsplats skall vara skyddad mot regn och vind. Invändig vulst skall avlägsnas för dim 90 mm. Vattenledningsrör ska vara försedda med blå längsgående stripes. V 40x3,7 PE 80 PN10 SDR 11 R m V 50x4,6 PE 80 PN10 SDR 11 R m V 63x5,8 PE 80 PN10 SDR 11 R m V 110x6,6 PE 100 PN10 SDR 17 R m PBB.5211 Ledning av PVC-rör, standardiserade markavloppsrör, i ledningsgrav Styvhetsklass skall vara SN8. Ø 110 mm R m Ø 160 mm R m Ø 200 mm R m PBB.5216 Ledning av PP-rör, fabrikatspecifika markavloppsrör, i ledningsgrav Rör och rördelar ska uppfylla krav enligt SS-EN Styvhetsklass skall vara minst SN8. Rördelar ska vara i motsvarande styvhetsklass som rör.

62 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 62(75) Dim 250/220 mm R m Dim 315/277 mm R m PBG.529 Infodringsledning av plaströr, flexibelt markavloppsrör Ledn.str ska infodras med Flexoren 140/123 R m Övergång till 160 PVC R st Rotbeskärning och rengöring av bef ledning 150 btg ska ingå. PC PCB ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING Anordningar skall avsynas före montering varvid utvändiga och invändiga föroreningar skall avlägsnas. ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M M Där anslutning till bef rörledning eller brunn ska utföras, framschaktas befintlig ledning/brunn i god tid innan anslutning så att lägesbestämning och ev justeringar kan ske. Anslutning till befintligt vattenledningssystem skall utföras enligt de direktiv och på de tider som kommunen ställer och anvisar. Anslutning till bef vattenledningssystem skall göras under överinseende av beställarens representant. Se "Samrådshandling vatten".

63 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 63(75) Självfallsservisledning skall anslutas till huvudledning via prefabricerat grenrör. PCB.111 Axiell anslutning av tryckledning Avser anslutning mellan ny och befintlig ledning. Serviser, ny V 40 PE ansluts till befintlig servisledning om inte annat anges R st Serviser, där så anges på profil. Ny V 50 PE ansluts till bef servisledning R st Servis, Kastanjen 2. Ny V 63 PE ansluts till bef servisledning R st Ca pkt 7.4 Ny V 50 PE ansluts till bef V 50 PE R st Ca pkt Ny V 63 PE ansluts till bef V 63 PE R st Pkt 1. Ny V 110 PE ansluts till bef V 150 GJJ R st Pkt 17. Ny V 110 PE ansluts till bef V 110 PE R st Pkt 10.4 Ny V 40 PE ansluts till bef V 32 PE?? R st PCB.112 Axiell anslutning av självfallsledning Avser anslutning mellan ny och befintlig ledning. Anslutning till befintlig självfallsledning i längsled ska ske genom att ny ledning ansluts dikt an befintlig ledning. Serviser, ny S 110 PVC ansluts till befintlig servisledning R st Serviser, ny S 160 PVC ansluts till befintlig servisledning R st Serviser, ny D 160 PVC ansluts till befintlig servisledning R st

64 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 64(75) Pkt 1 ny S 200 PVC ansluts till bef S 225 btg R st Pkt 1 ny D 315 PP ansluts till bef D 300 btg R st Ca pkt 10.2, ny D 160 PVC ansluts till ledn från bef DB1. R st Ca pkt 15.2 ny S 250 PP ansluts till bef S 225 btg. R st Ca pkt 15.2 ny D 315 PP ansluts till bef D 225 btg. R st PCB.131 Anslutning av självfallsledning till brunn, kammare e d Pkt 10.3 ny 200 PVC ansl till bef SNB R st Pkt 10.3 ny 250 PP ansl till bef DNB R st PCE PCE.12 INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING Inre inspektion av självfallsledning Inre inspektion, filmning och lutningsmätning, av utförda självfallsledningar skall utföras skall utföras omedelbart före slutbesiktning. Alla huvudledningar skall inspekteras. TV-inspektionsfilmen skall lagras på DVD och överlämnas till beställaren 14 dagar före slutbesiktningen. Inspektionen skall utföras med färgkamera enligt Svenskt Vatten P93, med höga krav på detaljrapportering och bildkvalitet. Lutningsmätning skall vara relaterad till rätt höjder i brunnar. Vattengångar på brunnar skall anges i protokollet.

65 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 65(75) Filformatet för överförning av inspektionsdata skall vara Svenskt Vattens TV3- format, Filformat för överföring av data vid TV-inspektion och profilmätning av avloppsledningar. Ett separat inspektionsprotokoll skall upprättas för varje ledningssträcka och skall utöver pappersprotokoll även levereras i digitalt format. Hela återfyllningen av ledningsgraven, inkl ny vägöverbyggnad, skall vara utförd innan inspektionen utförs. Inspektion av självfallsledning R m PCF RENGÖRING ELLER RENSNING AV HINDER E D I RÖRLEDNINGAR I ANLÄGGNING Ledningar skall vara renspolade före inre inspektion, slutbesiktning och idrifttagning. PCF.1111 Spolning och desinfektion av vattenledning Gäller samtliga vattenledningar. Utförande enligt VAV P77. Spolning och desinfektion skall ske under överinseende av beställaren. Desinfektion får ej utföras mot stängd ventil som ansluter mot befintlig ledning. Se dokumentet Samrådsunderlag vid ny dricksvattenledning. Vid ledning > 90 mm skall rensning utföras med rensplugg av typ " Polypig". Kostnaden ska ingå i resp lednings a-pris

66 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 66(75) PCF.2121 Rengöring av avloppsledning genom spolning Självfallsledningar skall vara renspolade före inre inspektion, slutbesiktning och idrifttagande. Rengöring med högtrycksspolning. Gäller samtliga självfallsledningar. Kostnaden ska ingå i resp lednings a-pris PD PDB.12 BRUNNAR O D I MARK Betäckning inom väg- och gatumark skall ges samma lutning som vägbanan i såväl längsled som tvärled. Detta gäller vid beläggning av AG samt vid toppbeläggning. Nedstigningsbrunn av plast Nedstigningsbrunnar i pkt 15.2 ska specialbeställas med anpassade anslutningar i höjd och plan. Dim 1000 mm. Brunn och betäckning enl materiallista. R st PDB.22 Tillsynsbrunn av plast Ø400, betäckning enl materiallista. R st

67 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 67(75) PDB.32 Rensbrunn av plast Ø200, betäckning enl materiallista. R st PDB.521 Dagvattenbrunn av plast med vattenlås och sandfång Vattenlås skall vara prefabricerat. Ø400, gallerbetäckning enl materiallista. R st PE PEB ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING Betäckningar inom väg- och gatumark skall ges samma lutning som vägbanan i såväl längsled som i tvärled. Detta gäller vid beläggning av AG samt vid toppbeläggning. AVSTÄNGNINGSANORDNINGAR M M I MARK Avstängningsventiler enligt materiallista PEB.1111 Avstängningsanordning med kilslidsventil på vattenledning Servisventil Dy 40 med Instickskoppling. R st Dy 50 med PE-ändar R st Dy 63 med PE-ändar. R st

68 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 68(75) Avstängningsventiler på huvudledning Dy 40 med instickskoppling R st Dy 50 med PE- ändar R st Dy 63 med PE- ändar R st Dy 110 med PE-ändar R st PEB.42 Brandpost med lång trumma Brandpost skall dräneras till dagvattenledning med tät ledning av PVC110. Brandpost enl materiallista R st

69 S APPARATER, UTRUSTNING,KABLAR M M I EL- OCH TELESYSTEM 69(75) S SBB.13 APPARATER, UTRUSTNING,KABLAR M M I EL- OCH TELESYSTEM Arbete med belysningskabel och inkoppling av belysningsstolpe m m skall utföras av behörig personal. Behörigheten skall kunna redovisas. Fundament till stolpe e d för ljusarmatur Fundament skall utföras av betong med erforderligt utrymme för kablar. Fundament för belysning placeras i där den rivna belysningstolpen stått. Vid sättning av fundament skall fabrikantens anvisningar beaktas Fundamentets överyta skall vara fri från jord m m Ersättning för schakt och återfyllning samt efterriktning ingår Fundament, hål Ø108 mm, H=900mm. R st SBC SBC.21 STOLPAR MM Stolpar och master för vägbelysning Belysningsstolpe typ rak standardstolpe med 60 mm stolptopp. Höjd 6.5 m. Stolpe skall vara varmförzinkad. R st

70 S APPARATER, UTRUSTNING,KABLAR M M I EL- OCH TELESYSTEM 70(75) SBC.43 Stolpinsatser Stolpsäkringsinsats E Inkoppling skall ingå. R st SC SCC.71 EL OCH TELEKABLAR M M Kablar på kabelbädd i mark Kabel för matning till belysningsstolpar gul SE-N1XE-U-4G10. Kabel indrages i belysningsstolpe fram till stolpsäkringsinsats. R m SCC.822 Kablar i eller på belysningsstolpar Mellan stolpinsats och armatur läggs kabel av typ EKK 3*1,5. R m

71 Y MÄRKNING, PROVNING, DOKUMENTATION M M 71(75) Y YBC.3 MÄRKNING, PROVNING, DOKUMENTATION M M Kontroll av rörledning m m Vid täthetsprovning skall ombud för beställare och entreprenör närvara. Längsta tillåtna längd är 500 m.provningsprotokoll skrivs ut genom entreprenörens försorg. YBC.3113 Tryck- och täthetskontroll av vattenledning av rör av PE, PP och PB Se samrådsunderlag vid ny drickvattenledning. Täthetskontroll YBC.332 Kontroll av svetsfogar på rör av PE Provning av stumsvetsfog under byggnadstiden kan komma att utförs genom beställarensförsorg. Provningen bekostas av beställaren. Provbitar ska uttas vid tidpunkt som bestämsav kontrollanten. Svets för provning ska vara utförd på arbetsplatsen Av beställaren utvalda fogar bortkapas av entreprenören. Varje provbit ska vara minst 50cm lång med svetsfogen placerad centriskt på provbiten och märkt med datum och var påledningen provet är uttaget. Från utvalda svetsfogar uttas dragstavar för provning enligtss-iso Samtliga svetsar som ej godkänns skall åtgärdas tills godkännande erhålls. Svetsar skall stå till beställarens disposition för utökad kontroll

72 Y MÄRKNING, PROVNING, DOKUMENTATION M M 72(75) YBC.3412 Täthetskontroll av självfallsledning Täthetskontroll YBC.342 Deformationskontroll av avloppsledning Utföres i samband med TV-inspektion YBC.351 Täthetskontroll av brunn på avloppsledning Täthetskontroll YC YCD ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING RELATIONSHANDLINGAR FÖR ANLÄGGNING Koordinatsystem i plan skall vara SWEREF och i höjd RH 70. AutoCad filerna som legat till grund för anläggningens utförande skall användas som underlag för relationsritningarna. Beställaren tillhandahåller bygghandlingar i AutoCad format som skall ligga till grund för relationsritningarna På dessa AutoCad filer skall samtliga ändringar införas.

73 Y MÄRKNING, PROVNING, DOKUMENTATION M M 73(75) Inmätta punkter skall levereras i en koordinatförteckning, enligt bifogad punktkodlista (se AFB.22 ). Inmätningsfilen skall vara i KORDAB-format och kunna härledas i en inmätningsskiss, se exempel (AFB.22 ). YCD.1 YCD.111 Relationshandlingar för väg, plan, vegetationsyta, rörledning m m Fullt färdiga och av ansvarig arbetsledare godkända och signerade relationsritningar skall överlämnas senast 10 arbetsdagar före slutbesiktningen. De på relationsritningarna lämnade uppgifterna skall vara styrkta, genom kontrollantens påskrift, när relationsritningarna överlämnas till beställaren. Relationsritningar skall levereras på undertecknade ritningar av papper samt på CD i AutoCAD-format (dwgfil) och i PDF-format. CD:n med AutoCad filer skall följa principen för arbetsritningarnas lager och linjetyp. Relationshandlingar för väg, plan o d Relationsritningarna ska följa det som står i ritningsmanualen (se AFB.22). Skala och bladindelning ska följa bygghandlingen. Ändringar i plan och höjdsättning i förhållande till bygghandlingen skall vara införda på relationsritningar. Bygghandling skall ligga till grund. Relationsritningar gata YCD.12 Relationshandlingar för rörledningssystem Relationsritningarna ska följa det som står i ritningsmanualen (se AFB.22). Skala och bladindelning ska följa bygghandlingen.

74 Y MÄRKNING, PROVNING, DOKUMENTATION M M 74(75) Nya va-ledningar skall redovisas på va-plan. Se även kod YCE.12. Relationsritningar rörledningssystem YCE YCE.12 UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Inmätning skall göras i koordinatsystem angivet under kod BJB. I plan, SWEREF och höjdsystem, RH 70. Utgångspunkter för mätningar i plan och höjd ska vara polygonpunkter och fix i ovan angivna system. Underlag för relationshandlingar för rörledningssystem Samtliga va-ledningar och va-anordningar som ingår i entreprenaden skall mätas in.inmätningen skall redovisas med koordinater (punktnummer. x,y,z. punktkod). Inmätningen redovisas i plan med två decimaler och i höjd med två decimaler. Västvattens punktkodslista skall användas vid inmätning. På planritningarna ska de punktnummer och koder som använts vid inmätningen vara angivna enligt bifogad kodlista (se AFB.22) och lämnas i DXF-format. Inmätta och avvägda punkter redovisade i en koordinatförteckning som ska levereras i Kordab-format, text fil och kunna härledas till dxf-filen. Både dxf-filen och txt-fil lämnasin senast 10 arbetsdagar innan slutbesiktning till projektledaren hos beställaren. Alla va-detaljer som fylls över skall mätas in i öppen rörgrav. Inmätningsskisser skall redovisas på detaljer. Skisserna skall lämnas till kontrollanten förgodkännande kontinuerligt under arbetets gång.

75 Y MÄRKNING, PROVNING, DOKUMENTATION M M 75(75) Ledningarna och särskilt knutpunkter skall dokumenteras med digitala foton. Relationsunderlag YCQ YCQ.19 KONTROLLPLANER FÖR ANLÄGGNING Kontrollplan för grundvattennivå För framtida mätning av grundvattennivån (för kontroll av tätskärmarnas funktion) skall 2 st öppna rör installeras enligt ritn R-201, R- 202 och R-204. Rören skall vara 1 galvaniserade järnrör, öppna i den nedre ändan. Rören skall förses med plastlock och servisventilbetäckning. Rören skall sättas med u.k. rör 0.25 m ovanför schaktbotten. Det är mycket viktigt, att det finns 0.2 à 0.3 m relativt grovkornig friktionsjord (t.ex. dräne ringsgrus) under röret och kring spetsen, för att det skall fungera tillfredsställande. Grundvattenrör R st Anbudssumma Summa kostnader för i mängdförteckningen upptagna arbeten
