1 MILJÖSKYDD & SÄKERHET Modulbyggnader och Miljöcontainer Lager för kemikalier från specialister artner för miljön

2 Vår Den som tillverkar har också ett ansvar: W För kvaliteten på produkterna. filosofi för säker lagring av kemikalier W För säkerhet för konsumenter och medarbetare. W För miljön. Samma sak gäller för både enskilda bolag och storkoncerner. Många företag arbetar dagligen med kemikalier, med ämnen som påverkar människa och natur om de kommer ut i marken, grundvattnet eller atmosfären. Den som inte hanterar dem med största möjliga försiktighet tar onödiga risker. I mer än 25 år har DENIOS hjälpt företag i hela Europa och USA att leva upp till sitt stora och ökande ansvar. Som tillverkare och leverantör bidrar DENIOS till säkerheten för människa och miljö genom produkter som möjliggör en ansvarsfull hantering och lagring av kemikalier och brandfarliga ämnen. Som innovativ leverantör av tjänster, inom alla aspekter av lagring av kemikalier, står DENIOS och företagets samlade kompetens för helhetslösningar. 2

3 MILJÖSKYDD & SÄKERHET 4 Värt att veta om lagring av kemikalier Miljöcontainer Hyllager för kemikalier 6 Översikt Basic-Store / systemcontainer Basic-Store 8 Fördelar med modellserien 10 Lagring av fat och IBC Systemcontainer 12 Fördelar med modellserien 14 Lagring med naturlig ventilation (för brandfarliga ämnen) 16 Lagring av temperaturkänsliga ämnen 18 IBC -lagring 19 Blandad lagring av fat, IBC och pallar 20 Fatlagring direkt på galler resp. pallar 22 Liggande fatlagring 23 Leverans till kund Brandklassad Miljöcontainer Hyllager 24 Översikt BMC-S / FBM BMC-S 26 Fördelar med modellserien FBM 28 Fördelar med modellserien 30 Brandklassad miljöcontainer hyllager FBM Base eroxidlager 32 Lagring av organiska peroxider Miljöcontainer "Walk in" 34 Översikt miljöcontainer MC-Vario / WHG MC-Vario 36 Fördelar med modellserien 38 MC-Vario med upp till 17 m² lageryta WHG 40 Fördelar med modellserien 42 WHG med upp till 15 m² lageryta Brandklassad miljöcontainer "Walk in" 44 Översikt BMC / EF-Store BMC 46 Fördelar med modellserien 48 BMC-S upp till 5 m 2 lageryta 50 BMC-M upp till 13 m 2 lageryta 51 BMC-X upp till 22 m 2 lageryta EF-Store 52 EF-Store med upp till 13 m² lageryta 54 Tillbehör miljöcontainer 58 Special byggnation 62 Tillverkarkompetens och kunnande Våra leveranser och tjänster sker enbart i enlighet med våra allmänna affärsvillkor. De hittar du på Uppgifterna i denna broschyr har sammanställts utifrån aktuella kunskaper. Delvis grundar informationen sig dock på skribenternas uppfattningar och bedömningar. DENIOS AB tar inget ansvar för och lämnar inga garantier för att innehållet är uppdaterat, fullständigt och korrekt. 3

4 Värt att veta om lagring av kemikalier DENIOS gör er arbetsplats säkrare vid hantering av kemikalier. Som specialist på lagring av kemikalier har DENIOS utvecklats till marknadsledare under sina 25 år i branschen. I denna broschyr hittar du detaljerad information om Miljöcontainrar, med och utan brandskydd, tillsammans med praktiska tips och information om rättsliga krav, får du en omfattande översikt över säker lagring av kemikalier. Aktivt skydd av människa och miljö- med produkter från DENIOS För den som hanterar kemikalier på arbetsplatsen är frågorna ofta många. Vilka är riskerna och vad ska man tänka på för att upprätthålla lagenlig förvaring och hantering? Bilden nedan visar dig vägen till rätt lösning beroende på vilka behov som finns. Rätt väg för regelrätt förvaring av kemikalier Miljöfarliga ämnen Miljöfarliga och brandfarliga ämnen Finns det tillräckligt säkerhetsavstånd till angränsande byggnad? ja ja assiv lagring Aktiv lagring Nej Frostfri lagring? Frostfri lagring? Frostfri lagring? ja nej ja nej ja nej Miljöcontainer *System-container ISO *MC-Vario ISO *WHG ISO Miljöcontainer *Basic-Store *System-container Standard *MC-Vario *WHG Miljöcontainer *System-container ISO *MC-Vario ISO *WHG ISO Miljöcontainer *Basic-Store *System-container Standard *MC-Vario S *WHG S Miljöcontainer *System-container ISO *MC-Vario ISO *WHG ISO Miljöcontainer *System-container Standard *MC-Vario S *WHG S Brandklassad Miljöcontainer *BMC-S *FBM base *FBM plus *BMC *EF-Store *Tillbehör "Teknisk ventilation" krävs 4

5 MILJÖSKYDD & SÄKERHET Ventilation Isolering Brandskydd standard naturlig ventilation teknisk ventilation utan värmeisolering värmeisolering Hyllager Basic Store Basic Store Basic Store Systemcontainer Systemcontainer Systemcontainer ISO Systemcontainer Systemcontainer Systemcontainer ISO Systemcontainer ISO Hyllager med brandskydd BMC-S BMC-S BMC-S BMC-S BMC-S FBM FBM FBM FBM FBM Miljöcontainer Walk in MC-Vario MC-Vario Typ ISO MC-Vario Typ S MC-Vario Typ ISO MC-Vario Typ S MC-Vario Typ ISO WHG Brandklassad miljöcontainer "Walk in" WHG WHG ISO WHG S WHG AI WHG ISO WHG WHG S WHG AI WHG ISO BMC BMC-M BMC-X BMC-M BMC-X BMC-M BMC-X BMC-M BMC-X EF EF EF EF EF 5

6 Hyllager för kemikalier (utan brandskydd) 3 Basic-Store 3 Systemcontainrar Säker lagring av kemikalier DENIOS hyllager finns i olika storlekar och utföranden för olika tillämpningar, vilket gör att de passar för många olika typer av lagring av kemikalier. DENIOS hyllager är den perfekta lösningen, framför allt när det rör sig om säker lagring av större mängder kemikalier i fat på pall eller i IBC för lagring utomhus. Modellserierna Basic-Store och Systemcontainer W är ett prisvärt alternativ eller komplement till lagerytor i byggnader, W skyddar mot stöld och obehörig åtkomst, W motsvarar de rättsliga kraven med avseende på säkerhet och miljöskydd. DENIOS hyllager en överblick över fördelarna Ett passande hyllager för alla tillämpningar flexibelt, användningsorienterat och testat. W för inomhus- och utomhusuppställning, W tillverkad enligt rådande regler i boverkets byggregler med allmänt byggtekniskt godkännande från DIBt, W motsvarar kraven i miljöbalken, W godkänt för lagring av miljöfarliga vätskor, W godkänd för passiv lagring av brandfarliga vätskor (flampunkt 60 C, märkt med H224, H225 eller H226), W lätt att sköta och kräver lite underhåll, löstagbara galler gör det lätt att rengöra uppsamlingskärlet och avlägsna vätska som runnit ut, W underkörningsbar, hanteras med alla typer av gaffeltruckar W genomlastningskydd på alla plan för säker inställning och lagring, W låsbara dörrar skyddar mot stöld och obehörig åtkomst, Innehåll W levereras färdigmonterad, W kranöglor för enkel förflyttning av containern. Hyllager för kemikalier (utan brandskydd) 6 Översikt Basic-Store / systemcontainer Basic-Store 8 Fördelar med modellserien 10 Fat och IBC lagring Systemcontainer 12 Fördelar med modellserien 14 Lagring med naturlig ventilation (för brandfarliga vätskor) 16 Lagring av temperaturkänsliga ämnen 18 Lagring av IBC 19 Blandad lagring av fat, IBC och pallar 20 Fatlagring direkt på galler resp. pallar 22 Liggande fatlagring 23 Leverans till kund 6

7 MILJÖSKYDD & SÄKERHET Basic-Store BS 60-2K med skjutdörrar Miljöcontainer 2K 414.O med pardörrar 3 Basic-Store Enkel och säker lagring Hyllagret Basic-Store ger säkerhet och funktion till ett bra pris- / prestandaförhållande. W 6 storlekar med en lagerkapacitet på upp till 32 fat eller 8 IBC. W Utförande med en eller två sektioner och 1 eller 2 lagerplan. W Bredd mm för optimerad lagring av fat på euro- / kemipallar eller IBC. W Höjderna är anpassade för lagring av fat eller IBC. W För belastning upp till kg. W Utökad totaluppsamlingsvolym på upp till l möjlig. W Modeller med naturlig ventilation, även för passiv lagring av brandfarliga vätskor. W Lackering i RAL 5010 (enzianblå) med förzinkade dörrar. W Dörrvarianter: par- och skjutdörrar. W Utmärkt pris / prestanda-förhållande. 3 Systemcontainer Mångsidig och tillämpningsorienterad lagring Med hyllagren i serien Systemcontainer får du ett effektivt och mångsidigt produktprogram med många varianter. W Över 30 storlekar med en lagerkapacitet för upp till 96 fat eller 18 IBC. W 5 olika modellserier med optimerade mått för lagring av fat, IBC eller pallvaror. W Specialmått med upp till 3 lagernivåer, specialhöjder på förfrågan, anpassade till det aktuella användningsområdet. W Dubbelt djup för större lagervolym på begäran, kan fås utrustad för hantering från en sida eller från båda sidorna. W Möjlighet att bygga ihop fler containrar till hel takbeklädd anläggning. W Uppsamlingsvolym på 100 % av den totala lagervolymen möjlig för användning i vattenskyddsområden. W Containerutförande för aktiv och passiv lagring av brandfarliga vätskor samt för frostfri lagring. W lackering i RAL 5010 (enzianblå) eller RAL 9002 (gråvit), lackering i andra RAL-färger möjlig på begäran. W Dörrvarianter: par-, rull- och skjutdörrar. Utförlig produktbeskrivning l Sidan 8. Utförlig produktbeskrivning l Sidan 12. 7

8 Basic-Store Fördelar med modellserien roduktprofil DENIOS har lösningen för alla tillfällen. Med Basic-Store kan du arbeta säkert och flexibelt vid lagring av kemikalier. Upp till 32 fat eller 8 IBC kan lagras säkert och lagenligt i detta hyllager. Tack vare konsekvent standardisering uppnås ett enastående pris- / prestandaförhållande. Lång livslängd tack vare stabil konstruktion Hela Basic-Store-systemet präglas av hög stabilitet och kvalitet. Hyllagret bygger på en stabil stålramskonstruktion med lång livslängd. Containerns beklädnad av förzinkade stålplåtselement skyddar mot väder och vind. Det integrerade uppsamlingskärlet med galler garanterar nödvändigt skydd för miljö och mot väder och vind. Hos DENIOS är det självklart testat i enlighet med miljöbalken och har byggtekninskt godkännande från DIBt. Du väljer själv Hyllager Basic-Store erbjuds i 6 varianter för lagring av fat och IBC. Med en bredd på mm kan fat på euro- / kemipallar eller IBC lagras effektivt och utrymmessnålt. Beroende på vilka fatstorlekar som ska användas erbjuds hyllager Basic-Store med olika höjd i kombination med önskad uppsamlingsvolym. Containermodeller Basic-Stores utförande varierar beroende på vilken typ av behållare som ska lagras samt antal. Basic-Store erbjuds i två serier, för stående fatlagring och för IBC-lagring: W Basic-Store typ -D fatlagring på kemi- eller europallar W Basic-Store typ -K lagring av IBC Serierna erbjuds som containrar med en eller två sektioner och 1 eller 2 lagerplan. W Godkänd för lagring av miljöfarliga ämnen W I modellen med naturlig ventilation kan du ha passiv lagring av brandfarliga vätskor W Tack vare de väderskyddade ventilationsöppningarna på alla sidor garanteras en ventilation på 0,4 luftomsättningar per timme. Energiförsörjning krävs ej. W Anslutningsmöjlighet för potentialutjämning för undvikande av farlig elektrostatisk urladdning. Tips: Vid lagring av brandfarliga vätskor krävs ett säkerhetsavstånd på ungefär 10 m till angränsande byggnader. Om detta säkerhetsavstånd inte kan uppfyllas rekommenderar vi en brandklassad miljöcontainer (brandskyddsklass EI 90 enligt EN ). Brandsäkert hyllager l Sidan 24. Basic-Store BS 30-2D med slagdörrar Basic-Store BS 30-2K med slagdörrar 8

9 MILJÖSKYDD & SÄKERHET Dörrar finns som par- eller skjutdörrar, låsbara. Kranöglor Stabil ramkonstruktion med konsoler och hyllor Integrerat lastningsskydd Väderskyddade ventilationsöppningar på alla sidor Förzinkad trapetsplåt på dörrar, tak och bakvägg 100 mm markfrigång, kan lastas med gaffeltruck Uppsamlingskärl av stål, med färgbeläggning som korrosionsskydd Fotplatta för säker fastsättning i fundament, monteringssats medföljer i leveransen otentialutjämning och jordning, nödvändigt vid lagring av brandfarliga vätskor Dörrar Basic-Store är utrustad med förzinkade dörrar: W Container med en sektion: ardörrar W Container med två sektioner: Skjutdörrar Dörrarna är monterade på containerns långsida. Dörrarna, som är klädda med trapetsplåt, skyddar mot regn, storm, hagel och snö. ar eller skjutdörrarna på Basic-Store kan låsas. Det skyddar dina kemikalier mot stöld och obehörig åtkomst. ardörrar Skjutdörrar 9

10 Lagring av fat och IBC Basic-Store typ -D och typ -K Säker lagring av kemikalier W Basic-Store är ett system med naturlig ventilation för lagring av miljöfarliga vätskor samt för passiv lagring av brandfarliga vätskor. W I utförandet med två sektioner kan syror och baser lagras i en container tack vare det delade uppsamlingskärlet. Tips: Ta reda på relevanta värden för snö- och vindlast för din kommun på: lanera lagringen av kemikalierna Några av de vanligaste riskfyllda kemikalierna är brandfarliga vätskor och frätande ämnen som syror och baser. W Vid lagring av brandfarliga vätskor kan containern utrustas med en tillbehörssats. Tillbehörssatsen innehåller en jordningsskena för jordning / potentialutjämning på monteringsplatsen för att undvika elektrostatisk laddning samt märkning för miljöcontainern. W För lagring av frätande ämnen kan enheten utrustas med syrabeständiga E-karinsatser redan vid tillverkningen. Dessa kar garanterar att uppsamlingskärlet tål de medier som lagras. Fokusera på säkerheten och fråga din DENIOSspecialist. Säkerhet och kvalitet in i minsta detalj Hyllager Basic-Store ger dig säkerhet och kvalitet på högsta nivå. W med allmänt byggtekniskt godkännande från DIBt. W Gallren motsvarar riktlinjerna i gods- och testbestämmelserna RAL GZ 638. W Uppsamlingskärlens täthet kontrolleras med penetrantprovning enligt SS- EN W Långvarigt korrosionsskydd tack vare förzinkade komponenter. W Hyllagrets lastförmåga: kg/hylla. W Dimensionerat för en normal marksnölast på s k = 1,25 kn/m². W Dimensionerat för en normal vindbelastning med ett hastighetstryck på q ref = 0,5 kn/m². Basic-Store BS 30-1K med slagdörrar 10

11 MILJÖSKYDD & SÄKERHET Godkännande ALLMÄNT BYGGNADS- GODKÄNNANDE DIBt Tysklands Institut för Byggnadsteknik, Berlin Basic-Store BS 60-2D med skjutdörrar, uppsamlingsvolym 2 x 600 l Basic-Store Typ -D: Fatlagring på kemi- eller europallar Typ Modell Uppsamlingsvolym [l] IBC Kapacitet C E Fat Yttermått B x D x H [mm] Fria mått B x D x H [mm] ardörrar Dörrvarianter Skjutdörrar Tomvikt [kg] BS 30-2D x x x x BS 60-2D 2 x x x x x Basic-Store Typ -K: Lagring av IBC Typ Modell Uppsamlingsvolym [l] IBC Kapacitet C E Fat Yttermått B x D x H [mm] Fria mått B x D x H [mm] ardörrar Dörrvarianter Skjutdörrar Tomvikt [kg] BS 30-1K x x x x BS 30-2K x x x x BS 60-1K 2 x x x x x BS 60-2K 2 x x x x x IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 11

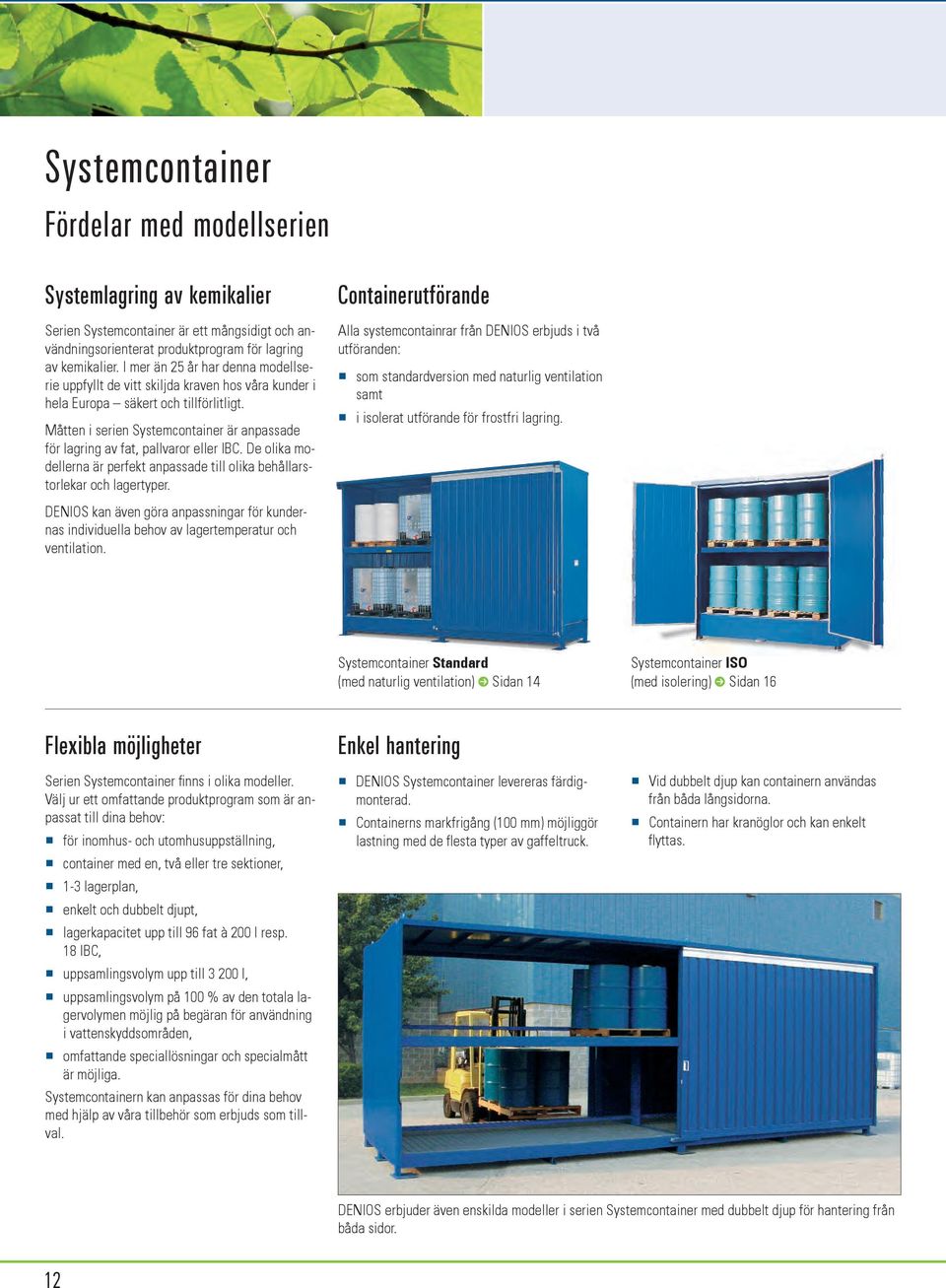

12 Systemcontainer Fördelar med modellserien Systemlagring av kemikalier Serien Systemcontainer är ett mångsidigt och användningsorienterat produktprogram för lagring av kemikalier. I mer än 25 år har denna modellserie uppfyllt de vitt skiljda kraven hos våra kunder i hela Europa säkert och tillförlitligt. Måtten i serien Systemcontainer är anpassade för lagring av fat, pallvaror eller IBC. De olika modellerna är perfekt anpassade till olika behållarstorlekar och lagertyper. DENIOS kan även göra anpassningar för kundernas individuella behov av lagertemperatur och ventilation. Containerutförande Alla systemcontainrar från DENIOS erbjuds i två utföranden: W som standardversion med naturlig ventilation samt W i isolerat utförande för frostfri lagring. Systemcontainer Standard (med naturlig ventilation) l Sidan 14 Systemcontainer ISO (med isolering) l Sidan 16 Flexibla möjligheter Serien Systemcontainer finns i olika modeller. Välj ur ett omfattande produktprogram som är anpassat till dina behov: W för inomhus- och utomhusuppställning, W container med en, två eller tre sektioner, W 1-3 lagerplan, W enkelt och dubbelt djupt, W lagerkapacitet upp till 96 fat à 200 l resp. 18 IBC, W uppsamlingsvolym upp till l, W uppsamlingsvolym på 100 % av den totala lagervolymen möjlig på begäran för användning i vattenskyddsområden, W omfattande speciallösningar och specialmått är möjliga. Systemcontainern kan anpassas för dina behov med hjälp av våra tillbehör som erbjuds som tillval. Enkel hantering W DENIOS Systemcontainer levereras färdigmonterad. W Containerns markfrigång (100 mm) möjliggör lastning med de flesta typer av gaffeltruck. W Vid dubbelt djup kan containern användas från båda långsidorna. W Containern har kranöglor och kan enkelt flyttas. DENIOS erbjuder även enskilda modeller i serien Systemcontainer med dubbelt djup för hantering från båda sidor. 12

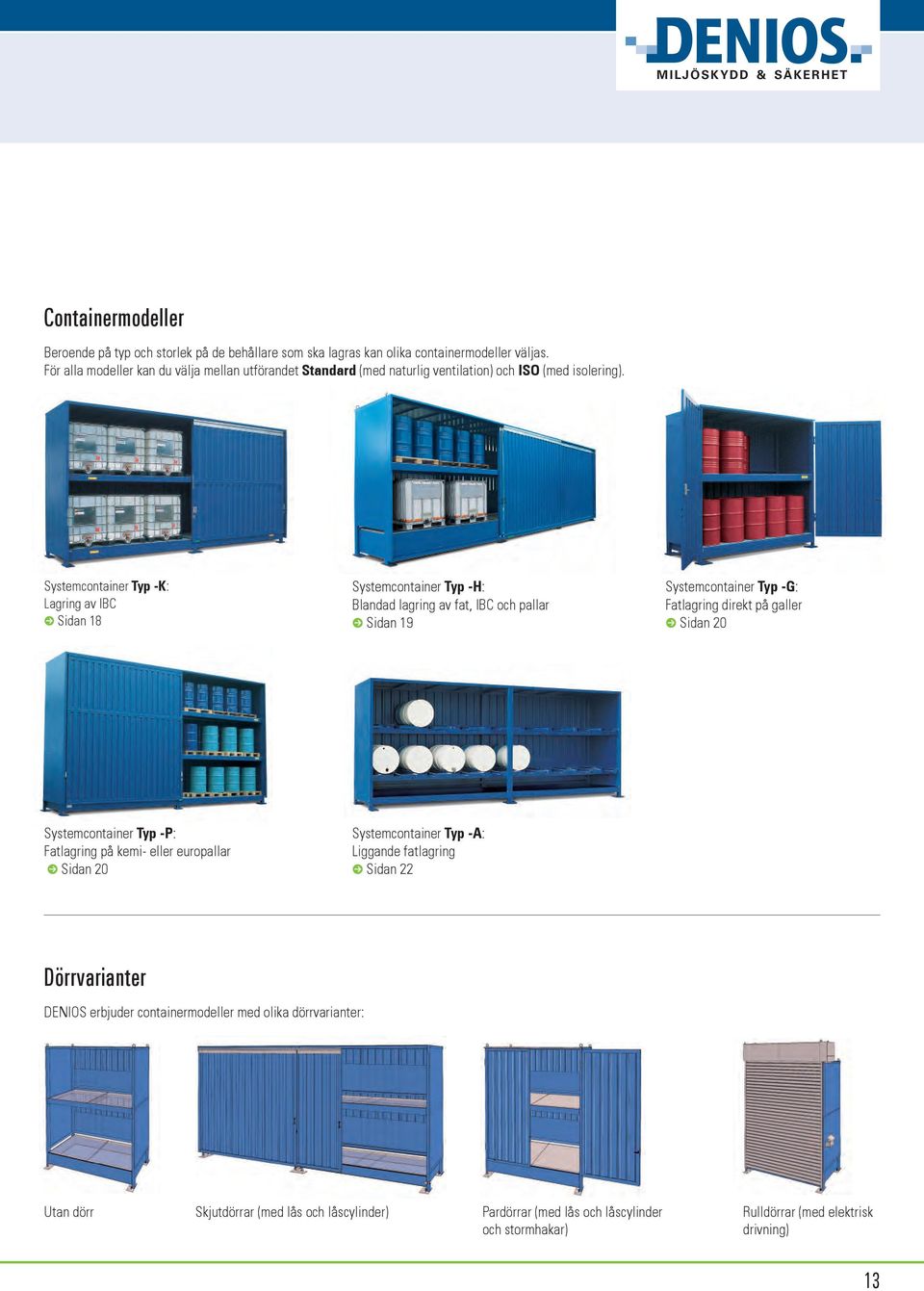

13 MILJÖSKYDD & SÄKERHET Containermodeller Beroende på typ och storlek på de behållare som ska lagras kan olika containermodeller väljas. För alla modeller kan du välja mellan utförandet Standard (med naturlig ventilation) och ISO (med isolering). Systemcontainer Typ -K: Lagring av IBC l Sidan 18 Systemcontainer Typ -H: Blandad lagring av fat, IBC och pallar l Sidan 19 Systemcontainer Typ -G: Fatlagring direkt på galler l Sidan 20 Systemcontainer Typ -: Fatlagring på kemi- eller europallar l Sidan 20 Systemcontainer Typ -A: Liggande fatlagring l Sidan 22 Dörrvarianter DENIOS erbjuder containermodeller med olika dörrvarianter: Utan dörr Skjutdörrar (med lås och låscylinder) ardörrar (med lås och låscylinder och stormhakar) Rulldörrar (med elektrisk drivning) 13

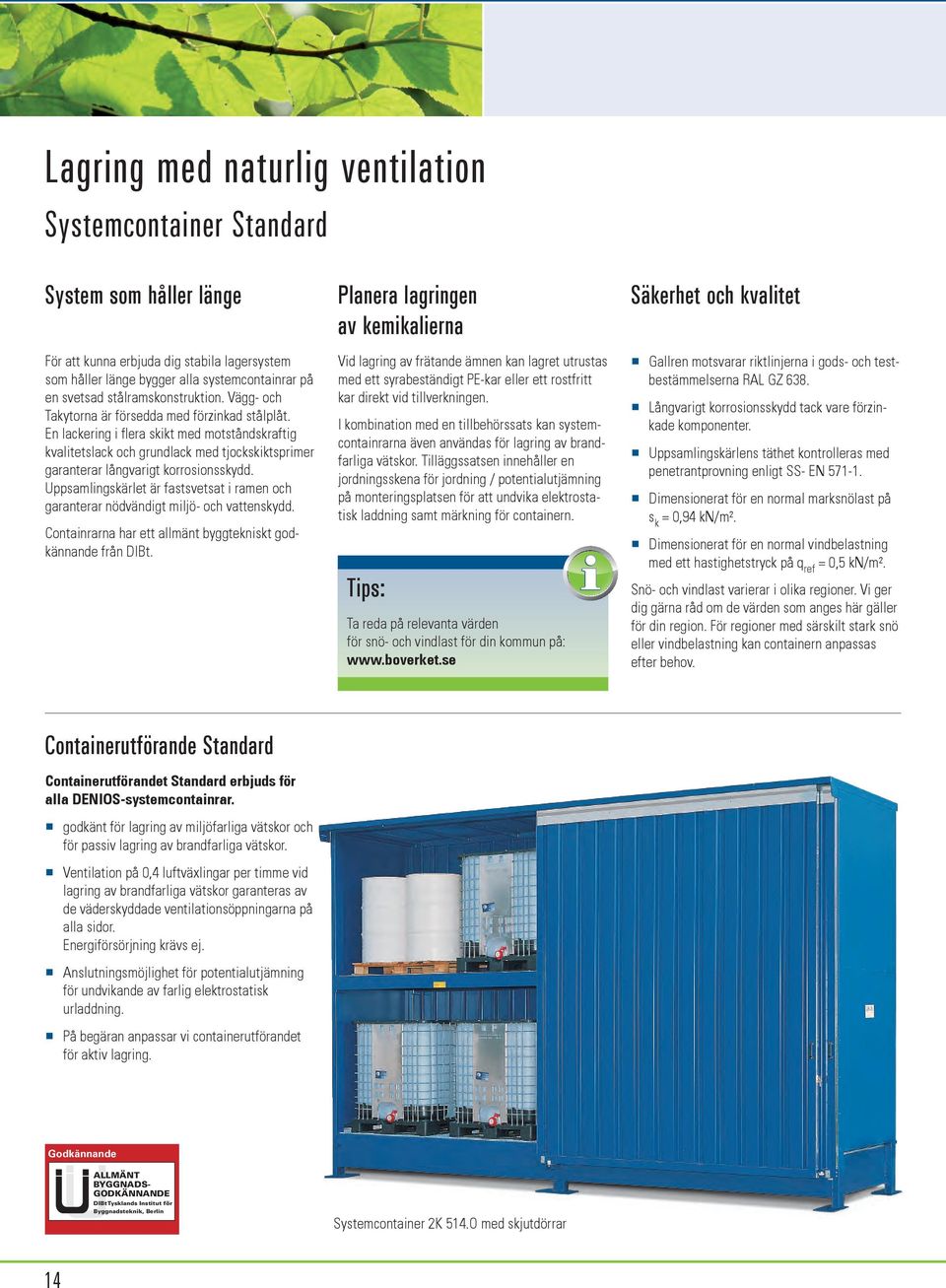

14 Lagring med naturlig ventilation Systemcontainer Standard System som håller länge För att kunna erbjuda dig stabila lagersystem som håller länge bygger alla systemcontainrar på en svetsad stålramskonstruktion. Vägg- och Takytorna är försedda med förzinkad stålplåt. En lackering i flera skikt med motståndskraftig kvalitetslack och grundlack med tjockskiktsprimer garanterar långvarigt korrosionsskydd. Uppsamlingskärlet är fastsvetsat i ramen och garanterar nödvändigt miljö- och vattenskydd. Containrarna har ett allmänt byggtekniskt godkännande från DIBt. lanera lagringen av kemikalierna Vid lagring av frätande ämnen kan lagret utrustas med ett syrabeständigt E-kar eller ett rostfritt kar direkt vid tillverkningen. I kombination med en tillbehörssats kan systemcontainrarna även användas för lagring av brandfarliga vätskor. Tilläggssatsen innehåller en jordningsskena för jordning / potentialutjämning på monteringsplatsen för att undvika elektrostatisk laddning samt märkning för containern. Tips: Ta reda på relevanta värden för snö- och vindlast för din kommun på: Säkerhet och kvalitet W Gallren motsvarar riktlinjerna i gods- och testbestämmelserna RAL GZ 638. W Långvarigt korrosionsskydd tack vare förzinkade komponenter. W Uppsamlingskärlens täthet kontrolleras med penetrantprovning enligt SS- EN W Dimensionerat för en normal marksnölast på s k = 0,94 kn/m². W Dimensionerat för en normal vindbelastning med ett hastighetstryck på q ref = 0,5 kn/m². Snö- och vindlast varierar i olika regioner. Vi ger dig gärna råd om de värden som anges här gäller för din region. För regioner med särskilt stark snö eller vindbelastning kan containern anpassas efter behov. Containerutförande Standard Containerutförandet Standard erbjuds för alla DENIOS-systemcontainrar. W godkänt för lagring av miljöfarliga vätskor och för passiv lagring av brandfarliga vätskor. W Ventilation på 0,4 luftväxlingar per timme vid lagring av brandfarliga vätskor garanteras av de väderskyddade ventilationsöppningarna på alla sidor. Energiförsörjning krävs ej. W Anslutningsmöjlighet för potentialutjämning för undvikande av farlig elektrostatisk urladdning. W å begäran anpassar vi containerutförandet för aktiv lagring. Godkännande ALLMÄNT BYGGNADS- GODKÄNNANDE DIBt Tysklands Institut för Byggnadsteknik, Berlin Systemcontainer 2K 514.O med skjutdörrar 14

15 MILJÖSKYDD & SÄKERHET Kranöglor Stabila lagerplan för lagring av fat och IBC Svetsad stålramskonstruktion Vätskeinföringsplåtar Genomglastningsskydd Front med skjutdörrar, pardörrar eller rulldörrar Tips: Vid lagring av brandfarliga vätskor krävs ett säkerhetsavstånd på ungefär 10 m till angränsande byggnader. Om detta säkerhetsavstånd inte kan hållas rekommenderar vi en brandskyddscontainer (brandskyddsklass EI 90 enligt EN ). Brandsäkert hyllager l Sidan 24. Kan lastas med gaffeltruck Uppsamlingskärl Fotplatta för säker fastsättning i fundament, monteringssats medföljer i leveransen Väderskyddade ventilationsöppningar på alla sidor Ventilationsöppningar Fotplatta för säker fastsättning i fundament Kranöglor 15

16 Lagring av temperaturkänsliga ämnen Systemcontainer ISO (med värmeisolering) Säker lagring av temperaturkänsliga ämnen En tillförlitlig temperering av värme- eller köldkänsliga lagervaror krävs i många industriella områden, t.ex. för att skydda lagrade fat mot negativ temperaturpåverkan eller för att temperera tillsatsämnen för vidare bearbetning. Isolerade systemcontainrar från DENIOS fungerar utmärkt för frostfri lagring av temperaturkänsliga ämnen. Systemen kan dessutom utrustas med ett utökat värmesystem, med kylaggregat eller klimatanläggning. Oavsett vad som krävs för säker lagring av dina lagermedier så har DENIOS alltid den rätta lösningen. rofessionella lösningar för ökad effektivitet En energieffektiv konstruktion och hög kvalitet står i centrum för containerutvecklingen hos DENIOS. Vi tar även hänsyn till särskilda krav vid lagringen av temperaturkänsliga ämnen, t.ex. W bör-värdet hålls på ett tillförlitligt sätt även vid varierande omgivningstemperaturer, W en jämn temperaturfördelning i containern, W en jämn luftcirkulation, W icke-brännbara isoleringsmaterial för lagring av brandfarliga vätskor, W explosionsskydd (tillval). Isolerad konstruktion Den välbeprövade konstruktionsprincip som ligger till grund för systemcontainrarna tillämpas även på det isolerade utförandet. Den stabila, svetsade stålramskonstruktionen kläs med specialpaneler på alla sidor. Vid lagring av ej brandfarliga ämnen används Upaneler (byggmaterialklass B enligt DIN 4102). När brandfarliga vätskor ska lagas kräver lagen att hyllagret är klätt med icke-brännbara mineralullpaneler (byggmaterialklass A enligt DIN 4102). Väggisoleringen i systemcontainern skyddar mot energiförluster vid tempererad eller frostfri lagring. Containerutförande ISO Containerutförandet ISO erbjuds för alla DENIOS-systemcontainrar. W Isolerat utförande för lagring av frostkänsliga ämnen. W Godkänt för lagring av miljöfarliga vätskor och för passiv och aktiv lagring av brandfarliga vätskor (vid beaktande av riskavstånd på ca 10m till närliggande byggnader). W Med effektiv värmeisolering av dubbla Ueller mineralullpaneler. W Inklusive elektrisk uppvärmning. Godkännande ALLMÄNT BYGGNADS- GODKÄNNANDE DIBt Tysklands Institut för Byggnadsteknik, Berlin Systemcontainer 2G 314.ISO med integrerat elektriskt kamrörselement och isolering av mineralullpaneler (byggmaterialklass A) 16

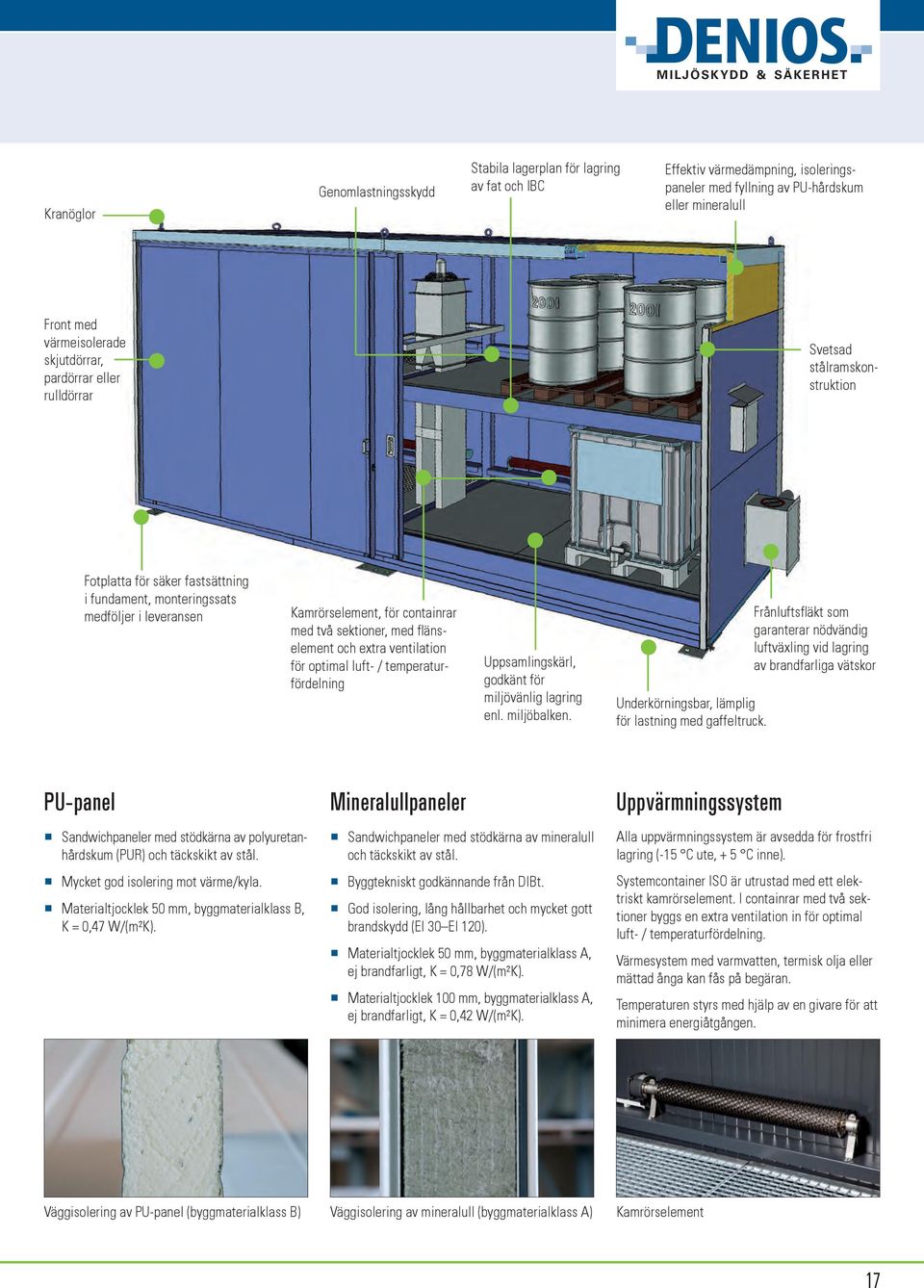

17 MILJÖSKYDD & SÄKERHET Kranöglor Genomlastningsskydd Stabila lagerplan för lagring av fat och IBC Effektiv värmedämpning, isoleringspaneler med fyllning av U-hårdskum eller mineralull Front med värmeisolerade skjutdörrar, pardörrar eller rulldörrar Svetsad stålramskonstruktion Fotplatta för säker fastsättning i fundament, monteringssats medföljer i leveransen Kamrörselement, för containrar med två sektioner, med flänselement och extra ventilation för optimal luft- / temperaturfördelning Uppsamlingskärl, godkänt för miljövänlig lagring enl. miljöbalken. Underkörningsbar, lämplig för lastning med gaffeltruck. Frånluftsfläkt som garanterar nödvändig luftväxling vid lagring av brandfarliga vätskor U-panel W Sandwichpaneler med stödkärna av polyuretanhårdskum (UR) och täckskikt av stål. W Mycket god isolering mot värme/kyla. W Materialtjocklek 50 mm, byggmaterialklass B, K = 0,47 W/(m²K). Mineralullpaneler W Sandwichpaneler med stödkärna av mineralull och täckskikt av stål. W Byggtekniskt godkännande från DIBt. W God isolering, lång hållbarhet och mycket gott brandskydd (EI 30EI 120). W Materialtjocklek 50 mm, byggmaterialklass A, ej brandfarligt, K = 0,78 W/(m²K). W Materialtjocklek 100 mm, byggmaterialklass A, ej brandfarligt, K = 0,42 W/(m²K). Uppvärmningssystem Alla uppvärmningssystem är avsedda för frostfri lagring (-15 C ute, + 5 C inne). Systemcontainer ISO är utrustad med ett elektriskt kamrörselement. I containrar med två sektioner byggs en extra ventilation in för optimal luft- / temperaturfördelning. Värmesystem med varmvatten, termisk olja eller mättad ånga kan fås på begäran. Temperaturen styrs med hjälp av en givare för att minimera energiåtgången. Väggisolering av U-panel (byggmaterialklass B) Väggisolering av mineralull (byggmaterialklass A) Kamrörselement 17

18 Lagring av IBC Systemcontainer typ -K Optimal lagring av IBC Systemcontainern av typ -K har utvecklats för lagring av IBC. Den fria höjden på mm är specialanpassad för lagring av IBC. Därutöver möjliggör höjden på mm (container med en nivå) lagring av högre behållare samt behållare med avtappningsarmaturer. Självklart kan även enskilda fat eller pallvaror lagras direkt på de förzinkade gallren. Tekniska detaljer W max. Lagerkapacitet 18 IBC, W upp till 2 lagerplan i höjd, W containerbredd upp till 7 m, W hyllbredd från eller mm, W front med par-, rull- eller skjutdörrar, W gallrets bärförmåga: kg/m². Systemcontainer 2K 714.O med skjutdörrar Systemcontainer typ -K: Lagring av IBC Typ Modell Uppsamlingsvolym [l] Kapacitet Yttermått** Fria mått Dörrvarianter B x D x H B x D x H IBC C E Fat [mm] [mm] ardörrar Skjutdörrar Rullportar Tomvikt [kg] 1K x x x x K x x x x K x x x x K x x x x K 414*** x x x x K x x x x K x x x x K 514*** x x x x K x x x x K x x x x K 714*** x x x x ** Isolerad systemcontainer: avvikande yttermått. *** Levereras omonterad, monteras på plats. IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 18

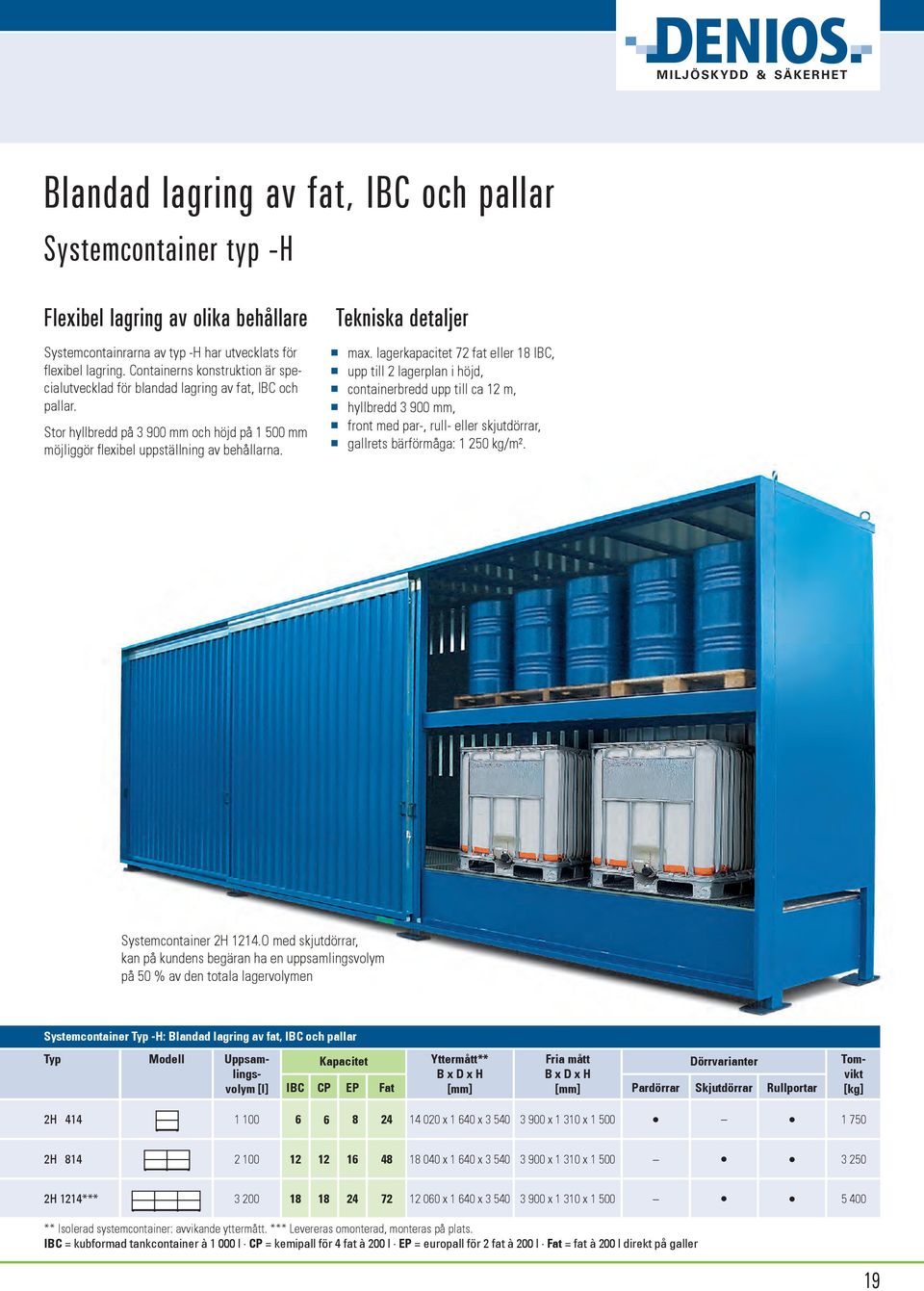

19 MILJÖSKYDD & SÄKERHET Blandad lagring av fat, IBC och pallar Systemcontainer typ -H Flexibel lagring av olika behållare Systemcontainrarna av typ -H har utvecklats för flexibel lagring. Containerns konstruktion är specialutvecklad för blandad lagring av fat, IBC och pallar. Stor hyllbredd på mm och höjd på mm möjliggör flexibel uppställning av behållarna. Tekniska detaljer W max. lagerkapacitet 72 fat eller 18 IBC, W upp till 2 lagerplan i höjd, W containerbredd upp till ca 12 m, W hyllbredd mm, W front med par-, rull- eller skjutdörrar, W gallrets bärförmåga: kg/m². Systemcontainer 2H 1214.O med skjutdörrar, kan på kundens begäran ha en uppsamlingsvolym på 50 % av den totala lagervolymen Systemcontainer Typ -H: Blandad lagring av fat, IBC och pallar Typ Modell Uppsamlingsvolym [l] IBC Kapacitet C E Fat Yttermått** B x D x H [mm] Fria mått B x D x H [mm] ardörrar Dörrvarianter Skjutdörrar Rullportar Tomvikt [kg] 2H x x x x H x x x x H 1214*** x x x x ** Isolerad systemcontainer: avvikande yttermått. *** Levereras omonterad, monteras på plats. IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 19

20 Fatlagring direkt på galler resp. pallar Systemcontainer typ -G och typ - Effektiv lagring av enskilda fat och pallvaror Vid lagring av fat rekommenderar vi systemcontainer typ -G och -. För båda containertyperna är den fria höjden mm (container med ett hyllplan: mm), vilket ger ordentligt med plats för fat, tillhörande pallar och nödvändigt utrymme för i- och urlastning. Du väljer själv: W max. lagerkapacitet för 96 fat, W upp till 3 lagerplan i höjd, W containerns bredd upp till ca 12 m, W bredd från eller mm, W olika djup för användning från en eller två sidor, W front med par-, rull- eller skjutdörrar, W Bärförmåga: kg/m². Systemcontainer 2G 314.O med slagdörrar Systemcontainrarna i serie -G är perfekta för lagring av stående enskilda fat. Vid en hyllbredd på mm står 5 fat i 2 rader direkt på gallren bredvid varandra. Om du lagrar fat på euro- eller kemipallar ska du använda systemcontainrarna i serie -. Här får du en hyll bredd på mm, så att 3 kemi- eller 4 europallar kan lagras bredvid varandra. Systemcontainer O med skjutdörrar 20

21 MILJÖSKYDD & SÄKERHET Systemcontainer Typ -G: Fatlagring direkt på galler Typ Modell Uppsamlingsvolym [l] IBC Kapacitet Yttermått** Fria mått Dörrvarianter B x D x H B x D x H C E [mm] [mm] ardörrar Skjutdörrar Rullportar Fat Tomvikt [kg] 1G x x x x G x x x x G x x x x G x x x x G 314*** x x x x G 326*** x x x x G x x x x G x x x x G x x x x G 614*** x x x x Systemcontainer Typ -: Fatlagring på kemi- eller europallar Typ Modell Uppsamlingsvolym [l] IBC Kapacitet Yttermått** Fria mått Dörrvarianter B x D x H B x D x H C E Fat [mm] [mm] ardörrar Skjutdörrar Rullportar Tomvikt [kg] x x x x x x x x *** x x x x x x x x x x x x x x x x x x x x *** x x x x x x x x x x x x Dubbelt djup för användning från båda sidorna. ** Isolerad systemcontainer: avvikande yttermått. *** Levereras omonterad, monteras på plats. IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 21

22 Liggande fatlagring Systemcontainer typ -A Anpassad för liggande lagring Systemcontainern av typ -A har utvecklats för liggande lagring av fat. Här kan upp till 24 fat à 200 l lagras på upp till 3 lagerplan. Fasta eller utdragbara fathyllor garanterar en säker placering av faten och underlättar tappning av vätskor: Du väljer själv: W max. lagerkapacitet för 24 fat, W upp till 3 lagerplan i höjd, W containerns bredd upp till ca 6 m, W hyllbredd mm, W front med par-, rull- eller skjutdörrar, W bärförmåga: 350 kg per fathylla. Systemcontainer 2A 614.O, Tillval: kan utrustas med utdragbara fatyllor För liggande fatlagring kan olika hyllskenor användas. Som standard monteras fasta hyllskenor på lagerplanen. De fasta hyllskenorna kan dessutom förses med rullar så att separata fat kan vridas. Som alternativ till fasta hyllskenor kan du välja utdragbara hyllskenor. De utdragbara skenorna underlättar tappningen av kemikalier markant. Även här kan du välja mellan en variant med eller utan rullar. Systemcontainer typ -A: Liggande lagring av fat Typ Modell Uppsamlingsvolym [l] IBC Kapacitet C E Fat Yttermått** B x D x H [mm] Fria mått B x D x H [mm] ardörrar Dörrvarianter Skjutdörrar Rullportar Tomvikt [kg] 2A x x x x A x x x x A x x x x A x x x x ** Isolerad systemcontainer: avvikande yttermått. IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 22

23 MILJÖSKYDD & SÄKERHET Leverans till kund Säker transport enkel lossning på plats Lossning med gaffeltruck av kunden Systemcontainrarna levereras med lastbil. Systemcontainerns stabila, förstärkta stålramskonstruktion möjliggör enkel och säker lossning på plats med gaffeltruck eller kran. Efter lossningen kan containern ställas upp på det förberedda fundamentet. För lagenlig montering av containern på fundamentet medföljer särskilda containerfästen i leveransen. Systemcontainrar med 3 hyllplan levereras omonterade. DENIOS personal kan sköta monteringen på plats om så önskas. Enkel transport inom företagets område Transport till uppställningsplatsen Lossning med lastbilskran, uppställning på förberett fundament 23

24 Brandklassad Miljöcontainer Hyllager 3 Brandklassad miljöcontainer typ BMC-S 3 Brandklassad miljöcontainer typ FBM Säkerhet från specialister Säkerhet genom brandskydd är ett av våra fokusområden och en av våra drivkrafter när vi arbetar med produktutveckling. DENIOS är marknadsledare och agerar ansvarsfullt inom detta krävande område. Med typserierna BMC och FBM erbjuder vi en säker och lagenlig lösning för lagring av brandfarliga, brandfrämjande och giftiga kemikalier. De många olika lagarna och föreskrifterna inom detta område skapar ofta osäkerhet när det gäller tillämpningen av lagkraven. Till följd av den europeiska harmoniseringen av tekniska regler samt rätts- och förvaltningsföreskrifterna sker dessutom många anpassningar och nyregleringar för närvarande i Europa. Vi hjälper dig med tekniska råd och du kan dra nytta av våra specialisters stora kunnande om de lagkrav som ställs vid lagring av kemikalier. Använd den support vi erbjuder. Tillsammans definierar vi den optimala lösningen för dig individuellt anpassad till dina krav och i enlighet med aktuell lagstiftning. En långsiktig investering i framtiden DENIOS brandklassade hyllager är en säker och lagenlig förvaringsplats för dina kemikalier: W Hela systemet är byggtekniskt godkänt för brandskyddsförvaring och har ett allmänt byggtekniskt godkännande från DIBt. W med teknisk ventilation är systemet godkänt för lagring av brandfarliga vätskor (flampunkt 60 C, märkt med H224, H225 eller H226). W de brandklassade miljöcontainrarna är utvecklade med avseende på lagring av brandfarliga, giftiga och oxiderande medier. Containern bildar en brandcell och är avsedd för uppställning utan säkerhetsavstånd resp. för uppställning inomhus, W den mycket goda brandskyddsisoleringen med testade paneler (brandklass A) ger, i kombination med en dubbel stålramskonstruktion, ett säkert brandskydd invändigt och utvändigt (brandmotstånd i 90 minuter). raktiska fördelar för din säkerhet W brandklassade hyllager erbjuder ett prisvärt alternativ till dyra ombyggnationer, W godkännandet från byggtekniska institutet -DIBt underlättar tillståndsprocessen hos myndigheter och försäkringsbolag, Innehåll Brandklassad Miljöcontainer Hyllager 24 Översikt BMC-S / FBM BMC-S 26 Fördelar med modellserien W tack vare det professionella DENIOS-underhållet uppfyller du den lagenliga återkommande säkerhetskontrollen, W det testade uppsamlingskärlet av stål är tillverkat i en del, så att även stora behållare kan lagras på ett lagenligt sätt, W löstagbara galler underlättar rengöringen av uppsamlingskärlet, W DENIOS brandklassade miljöcontainrar levereras färdigmonterade klara för användning. FBM 28 Fördelar med modellserien 30 Brandklassad miljöcontainer hyllager FBM Base eroxidlager 34 Lagring av organiska peroxider 24

25 MILJÖSKYDD & SÄKERHET Brandklassad miljöcontainer typ BMC-S 150, med extra hyllplan för lagring av småbehållare Brandklassad miljöcontainer hyllager FBM 3 Brandklassad miljöcontainer typ BMC-S för brandsäker lagring av mindre behållare Den utrymmessnåla lösningen för alla behov: Den brandklassade miljöcontainern typ BMC-S ger dig DENIOS höga standarder med minimalt platsbehov. W 4 typer med en maximal lagerkapacitet på 4 fat / 1 IBC. W Optimerade mått för lagring av fat och IBC. W Hela systemet är byggtekniskt godkänt för brandskyddsförvaring och har ett allmänt byggtekniskt godkännande från institutet för byggteknik - DIBt. W Uppfyller kraven i relevanta EU-riktlinjer och gällande standarder. Dessutom klassificerat enligt europeiska normer och riktlinjer för brandskydd. W branddörr T 90 med ett dörrblad enligt EN W paneler enligt SS- EN klassade i EI 120. W lackering i RAL 9002 (gråvit), lackering i andra RAL-färger möjlig på begäran. 3 Brandklassad miljöcontainer FBM den smarta brandskyddslösningen Den smarta lösningen för lagring av större mängder brandfarliga ämnen. W 8 typer med en maximal lagerkapacitet på 32 fat eller 8 IBC. W Optimerade mått för lagring av fat, pallvaror och IBC. W Integrerat hyllsystem, kan anpassas flexibelt till varierande behållarstorlekar. W Hela systemet är byggtekniskt godkänt för brandskyddsförvaring och har ett allmänt byggtekniskt godkännande från institutet för byggteknik - DIBt. W Uppfyller kraven i relevanta EU-riktlinjer och gällande standarder. Dessutom klassificerat enligt europeiska normer och riktlinjer för brandskydd. W branddörr T 90 med två dörrblad enligt DEN W paneler enligt SS- EN klassade i EI 120. W lackering i RAL 5010 (enzianblå) eller RAL 9002 (gråvit), lackering i andra RAL-färger möjlig på begäran, Utförlig produktbeskrivning l Sidan 26. Utförlig produktbeskrivning l Sidan

26 Brandklassad miljöcontainer typ BMC-S Fördelar med modellserien BMC-S Den kompakta lösningen Säker lagring av småförpackningar, fat och IBC: De högkvalitativa, brandklassade miljöcontainrarna BMC-S uppfyller alla krav på miljösäker lagring av mindre mängder brandfarliga vätskor. De kan ställas upp inom- eller utomhus utan några krav på säkerhetsavstånd. Den brandklassade miljöcontainern typ BMC-S kan användas som lagercontainer i produktionsområden, t.ex. när vanliga typer av skåp för brandfarliga ämnen inte är tillräckligt rymliga. Tips: Ta reda på relevanta värden för snö- och vindlast för din kommun på: Stor flexibilitet Modellernas mått är anpassade för lagring av småbehållare, enskilda fat, pallvaror eller IBC. Med extra hyllplan för lagring av småbehållare eller ett uppsamlingskärl av plast för ökad resistens mot syror och baser, kan du anpassa lagret individuellt till dina behov. rogrammet kompletteras av passande tillbehör, t.ex. ett dörrspärrsystem med DIBt-godkännande eller ett uppvärmningssystem. Säkerhet och kvalitet in i minsta detalj W Med allmänt byggtekniskt godkännande från byggtekniska institutet- DIBt. W Gallren motsvarar riktlinjerna i gods- och testbestämmelserna RAL GZ 638. W Uppsamlingskärlens täthet kontrolleras med penetrantprovning enligt SS- EN W Långvarigt korrosionsskydd tack vare förzinkade komponenter. W Högt värmeisoleringsvärde: U-värde: 0,42 W/(m²K). W Bärförmåga: kg/m². W Dimensionerat för en normal marksnölast på s k = 1,56 kn/m². W Dimensionerat för en normal vindbelastning med ett hastighetstryck på q ref = 0,5 kn/m². Brandklassad miljöcontainer typ BMC-S , uppsamlingskärl med l uppsamlingsvolym för IBC-lagring Brandklassad miljöcontainer typ BMC-S 180-4, optimerade mått för lagring av fat 26

27 MILJÖSKYDD & SÄKERHET Vägg och tak Den dubbla stålramskonstruktionen i form av en inre och yttre ram sörjer för tillförlitlig säkerhet och stabilitet vid en brand. Därigenom garanteras brandskydd utifrån och in i minst 90 minuter. Godkännande ALLMÄNT BYGGNADS- GODKÄNNANDE DIBt Tysklands Institut för Byggnadsteknik, Berlin Mellan inner- och ytterramen monteras brandskyddspaneler av hög kvalitet med icke-brännbar mineralullisolering. anelerna är klädda med förzinkad och belagd stålplåt på båda sidor. De ger det brandmotstånd som krävs enligt SS-EN Uppsamlingskärl Brandklassad miljöcontainer typ BMC-S har ett varmförzinkat uppsamlingskärl av stål. De varmförzinkade gallren kan lätt avlägsnas vid rengöring av uppsamlingskärlet. Vid lagring av frätande ämnen kan lagret utrustas med ett uppsamlingskärl av plast eller rostfritt kar direkt vid tillverkningen. Branddörr Den självstängande branddörren är T 90-klassificerad enligt EN Branddörren har ett panikhandtag och kan dessutom utrustas med ett dörrspärrsystem med DIBtgodkännande. Detta garanterar att dörren stängs automatiskt och sörjer därmed för hög säkerhet. Enkeldörren är högermonterad. Brandklassad miljöcontainer typ BMC 150 som småbehållarlager med extra hyllplan Brandklassad miljöcontainer hyllager typ BMC-S Typ Modell Uppsamlingsvolym [l] IBC Kapacitet C E Fat Yttermått B x D x H [mm] Fria mått B x D x H [mm] slagdörr Tomvikt [kg] BMC-S x x x x BMC-S x x x x BMC-S x x x x BMC-S x x x x IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 27

28 NYHET Brandklassad Miljöcontainer hyllager FBM Fördelar med modellserien Den smarta brandskyddslösningen Brandklassad miljöcontainer hyllager i serie FBM är en säker lösning för lagring av brandfarliga ämnen på pallar eller i IBC. Omfattande utrustning i grundutförandet Serien FBM erbjuder redan i standardversionen omfattande utrustning samt flera olika varianter: W för inomhus- och utomhusuppställning, W container med enkel eller dubbel bredd, W 12 lagerplan, W enkelt och dubbelt djupt, W dörrar med panikhandtag, W lackering i RAL 5010 (enzianblå) eller RAL 9002 (gråvit), lackering i andra RAL-färger möjlig på begäran, W F90-brandskydd in- och utvändigt (brandmotståndstid 90 minuter). Individuell anpassning Beroende på användningsområdet kan brandklassad miljöcontainer hyllager anpassas till de aktuella behoven med hjälp av tilläggsutrustning, t.ex.: W teknisk ventilation, W uppvärmning / klimatreglering, W kylning, W explosionsskydd, W branddetektering, W släckteknik, W uppsamlingskärl av plast (E-inliner) eller kar av rostfritt stål för lagring av frätande ämnen, W Byggtekniskt godkännande enl. DIBt. Brandklassad miljöcontainer hyllager FBM plus med underkörningsmöjlighet. 28 VIDEO INNOVATION Nu även tillgänglig med skjutdörrar enligt SS-EN

29 MILJÖSKYDD & SÄKERHET Konstruktion Brandklassad miljöcontainer hyllager FBM är ett lager för brandfarliga ämnen med hyllsystem som kan anpassas i höjdled för säker och bekväm lagring av upp till 64 fat à 200 liter eller 16 IBC. Tack vare den dubbla stålramskonstruktionen och den icke-brännbara isoleringen av mineralullpaneler (byggmaterialklass A) har brandklassad miljöcontainer hyllager ett brandmotstånd på minst 90 minuter vid invändig resp. utvändig brand. Det har dessutom ett uppsamlingskärl enligt miljöbalken inkl. galler och självstängande, brandbeständiga dörrar med panikhandtag. Certifierat brandskydd Brandklassad miljöcontainer hyllager FBM uppfyller alla EI 90-brandskyddskrav enligt SS EN Det innebär att modellerna i serien har en brandmotståndstid på 90 minuter, oavsett om branden sker på hyllagrets in- eller utsida. Brandklassad miljöcontainer hyllager uppfyller mot denna bakgrund, samt i enlighet med DIBtgodkännandet lagkraven för hyllagret och det integrerade uppsamlingskärlet. Hyllsystem För säker och stabil lagring av fat, pallvaror och IBC är hyllagret utrustat med ett hyllsystem som står direkt i containerns uppsamlingskärl. Hyllorna som kan förflyttas i höjdled (i steg om 50 mm) möjliggör en flexibel anpassning till höjden på faten som ska lagras. Det innebär att lagerytan kan utnyttjas optimalt. Säkerhet och kvalitet in i minsta detalj W Gallren motsvarar riktlinjerna i gods- och testbestämmelserna RAL GZ 638. W Uppsamlingskärlens täthet kontrolleras med penetrantprovning enligt SS- EN W Långvarigt korrosionsskydd tack vare förzinkade komponenter. W Isolering: Byggmaterialklass A Högt värmeisoleringsvärde: U-värde: 0,42 W/(m²K), W Bärförmåga: kg/m². W Dimensionerat för en normal marksnölast på s k = 1,56 kn/m². W Dimensionerat för en normal vindbelastning med ett hastighetstryck på q ref = 0,5 kn/m². Snö- och vindlast varierar i olika regioner. En anpassning av snö- och vindlastvärdena för regioner med särskilt stark snö- eller vindbelastning kan vara nödvändig. Tips: Ta reda på relevanta värden för snö- och vindlast för din kommun på: FBM Base med extra hyllplan och EX-skyddad uppvärmning för frostfri lagring av småbehållare 29

30 Brandklassad Miljöcontainer Hyllager FBM Base Lagring av större mängder kemikalier Säkert och tillförlitligt brandskydd Containertypen FBM Base ger dig en säker och prisvärd lösning för lagring av brandfarliga ämnen samt alla miljöfarliga vätskor. Den platsoptimerade hyllagerkonstruktionen, vars mått är anpassade för lagring av fat, pallvaror eller IBC, gör det möjligt att även lagra större mängder kemikalier med direkt och snabb åtkomst till de lagrade medierna när som helst. Ett allsidigt brandskydd krävs framför allt vid lagring av brandfarliga ämnen. I tillägg till brandskyddspanelerna av mineralull i väggar och tak garanteras brandskyddet även underifrån genom att hela containern ställs upp på ett fundament i form av en betongplatta. En lackering av undersidan garanterar kontinuerligt korrosionsskydd. VIDEO NYHET INNOVATION Nu även tillgänglig med skjutdörrar enligt SS-EN Brandklassad miljöcontainer hyllager FBM Base med pardörrar, för användning med gaffeltruck 30

31 MILJÖSKYDD & SÄKERHET Elektromagnetiskt dörrspärrsystem Löstagbara kranöglor Dubbel stålramskonstruktion ger stabilitet vid en brand Kopplingsskåp med komplett styrning Hyllagret är klätt med icke-brännbara brandskyddsplaner med goda isoleringsegenskaper Utan markfrigång för uppställning på betongplatta Hyllsystem med lagerplan som kan flyttas i höjdled och avställningsytor av varmförzinkat galler Uppsamlingskärl Teknisk ventilation för säkerställande av nödvändig luftväxling Godkännande Kan fås med slag- eller skjutdörrar ALLMÄNT BYGGNADS- GODKÄNNANDE DIBt Tysklands Institut för Byggnadsteknik, Berlin Brandklassad miljöcontainer hyllager FBM Base Typ Modell Uppsamlingsvolym* [L] IBC Kapacitet C E Fat Yttermått (FBM med slagdörrar) B x D x H [mm] Fria mått B x D x H [mm] Dörrvarianter ardörrar Skjutdörrar Tomvikt [kg] FBM Base x x x x FBM Base ** x x x x FBM Base x x x x FBM Base x x x x FBM Base ** x x x x FBM Base x x x x Brandklassad miljöcontainer hyllager kan även levereras i bredden mm. Hyllbredden är då 2 x mm. * Kontakta ansvarig myndighet för information om den lagstiftade uppsamlingsvolymen. ** Vid höjd som anpassats av kunden (1 500 mm) IBC = kubformad tankcontainer à l C = kemipall för 4 fat à 200 l E = europall för 2 fat à 200 l Fat = fat à 200 l direkt på galler 31

32 Lagring av organiska peroxider Brandklassad miljöcontainer som peroxidlager Högsta säkerhet Organiska peroxider är instabila, temperaturkänsliga, brandfrämjande och delvis explosionsfarliga föreningar. Inom industrin används rena peroxider eller peroxider som blandats med hjälp- eller tillsatsämnen. Vid lagring av dessa kemikalier måste de strängaste säkerhetsanordningarna tillämpas och många myndighetsbestämmelser följas. Alla DENIOS peroxidlager har ett byggtekniskt F 90-godkännande från DIBt samt ett godkännande från institutet för materialforskning och testning (BAM). Elektromagnetiskt dörrspärrsystem Säkerhetsstandard och uppfyllande av lagkrav Organiska peroxider kan vara mycket farliga eftersom de bryts ned vid temperatur- eller katalysatorpåverkan. För att minimera risken vid lagring av organiska peroxider finns det ett flertal föreskrifter som ska beaktas vid konstruktion av peroxidlager med regler och krav från de berörda tillsynsmyndigheterna. Tryckavlastningslucka Temperatur under kontroll SADT (self-accelerating decomposition temperature) är den temperatur, som om den överskrids, medför risk för en självaccelererande nedbrytning av peroxiden. Det lagrade godsets temperatur måste ligga minst 10 C under SADT. För att säkerställa de krav på kvalitet och säkerhet som är förutsättningen för ett konstant temperaturområde för lagring av peroxider, krävs god värmeisolering i tillägg till EI 90-brandskydd. DENIOS erbjuder alla varianter av brandklassad miljöcontainer hyllager som specialutrustade peroxidlager som garanterar en mycket god F 90-isolering med hjälp av mineralullpaneler (byggmaterialklass A). Löstagbara kranöglor Klimatanläggning för temperaturstyrning Låsbara T 90- slagdörrar Semistationärt brandsläckningssystem för tungskum Tips: Alla DENIOS brandklassade miljöcontainrar kan fås som peroxidlager. Låt DENIOS specialister ge dig grundlig rådgivning när det gäller den exakta planeringen och utrustningen av ditt peroxidlager. Ring oss på nummer: Uppsamlingskärl med E-inliner Kopplingsskåp med komplett styrning Teknisk ventilation för säkerställande av nödvändig luftväxling 32
