LCD-skärm Användarhandbok V2410T. Välkommen

Storlek: px
Starta visningen från sidan:

Download "LCD-skärm Användarhandbok V2410T. Välkommen"

Transkript

1 LCD-skärm Användarhandbok V2410T Välkommen

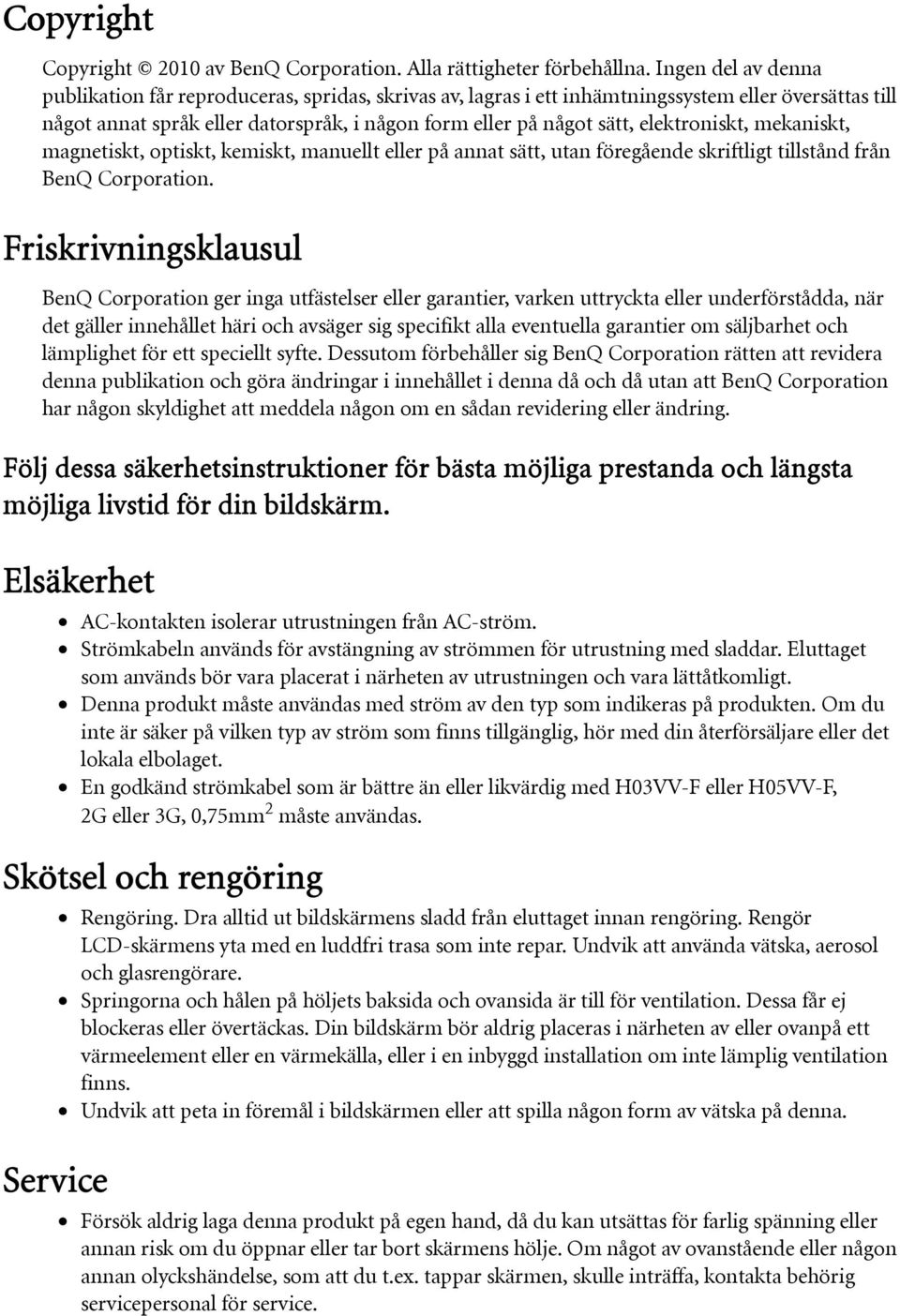

2 Copyright Copyright 2010 av BenQ Corporation. Alla rättigheter förbehållna. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation. Friskrivningsklausul BenQ Corporation ger inga utfästelser eller garantier, varken uttryckta eller underförstådda, när det gäller innehållet häri och avsäger sig specifikt alla eventuella garantier om säljbarhet och lämplighet för ett speciellt syfte. Dessutom förbehåller sig BenQ Corporation rätten att revidera denna publikation och göra ändringar i innehållet i denna då och då utan att BenQ Corporation har någon skyldighet att meddela någon om en sådan revidering eller ändring. Följ dessa säkerhetsinstruktioner för bästa möjliga prestanda och längsta möjliga livstid för din bildskärm. Elsäkerhet AC-kontakten isolerar utrustningen från AC-ström. Strömkabeln används för avstängning av strömmen för utrustning med sladdar. Eluttaget som används bör vara placerat i närheten av utrustningen och vara lättåtkomligt. Denna produkt måste användas med ström av den typ som indikeras på produkten. Om du inte är säker på vilken typ av ström som finns tillgänglig, hör med din återförsäljare eller det lokala elbolaget. En godkänd strömkabel som är bättre än eller likvärdig med H03VV-F eller H05VV-F, 2G eller 3G, 0,75mm 2 måste användas. Skötsel och rengöring Rengöring. Dra alltid ut bildskärmens sladd från eluttaget innan rengöring. Rengör LCD-skärmens yta med en luddfri trasa som inte repar. Undvik att använda vätska, aerosol och glasrengörare. Springorna och hålen på höljets baksida och ovansida är till för ventilation. Dessa får ej blockeras eller övertäckas. Din bildskärm bör aldrig placeras i närheten av eller ovanpå ett värmeelement eller en värmekälla, eller i en inbyggd installation om inte lämplig ventilation finns. Undvik att peta in föremål i bildskärmen eller att spilla någon form av vätska på denna. Service Försök aldrig laga denna produkt på egen hand, då du kan utsättas för farlig spänning eller annan risk om du öppnar eller tar bort skärmens hölje. Om något av ovanstående eller någon annan olyckshändelse, som att du t.ex. tappar skärmen, skulle inträffa, kontakta behörig servicepersonal för service.

3 Innehåll Copyright... 2 Friskrivningsklausul... 2 Komma igång... 4 Lär känna din bildskärm... 5 Bildskärmen framifrån...5 Bildskärmen bakifrån...5 Hur man monterar bildskärmen... 6 Rotera bildskärmen (valfritt)...7 Justering av tittvinkel...9 Få ut mesta möjliga av din BenQ bildskärm Ladda ner drivrutinerna för LCD-skärmen från Internet...10 Hur man installerar bildskärmen på en ny dator...11 Hur man uppgraderar bildskärmen på en existerande dator...12 Hur man installerar på Windows 7-system (endast vissa modeller)...13 Hur man installerar på Windows Vista-system...14 Hur man installerar på Windows XP-system...15 Bildoptimering Hur man justerar bildskärmen Kontrollpanelen...17 Snabbknappläget...18 Huvudmenyläget...19 Felsökning Vanliga frågor och svar (FAQ)...30 Behöver du mer hjälp?...31 Justera bildskärmens upplösning Justera bildskärmens uppdateringsfrekvens Förinställda bildvisningslägen Recycling information Regulatory Statements... 41

4 1. Komma igång När du packar upp bildskärmen, se till att följande finns med i förpackningen. Om något saknas eller är skadat, kontakta inköpsstället för att byta ut artikeln ifråga. BenQ LCD-bildskärm Strömkabel (Bilden kan skilja sig något från den produkt som säljs i din region) Videokabel: D-Sub Videokabel: DVI (tillval) Överväg att spara kartongen och förpackningen för att kunna använda dessa i framtiden om du behöver transportera bildskärmen. Den anpassade skumplastförpackningen är idealisk för att skydda bildskärmen under transport. 4 Komma igång

5 2. Lär känna din bildskärm Bildskärmen framifrån 1. Av/på-knapp Bildskärmen bakifrån 2. Kontrollknappar 3. Ingång för strömkabel 4. Kabelklämma 5. DVI-ingång 6. D-Sub-ingång 7. Låsknapp Ovanstående diagram kan variera beroende på modell. Lär känna din bildskärm 5

6 3. Hur man monterar bildskärmen Om datorn är på måste du stänga av den innan du fortsätter. Sätt inte i strömkabeln eller sätt på strömmen till bildskärmen förrän du instrueras att göra detta. 1. Anslut datorns videokabel. Använd inte både DVI-D-kabeln och D-Sub-kabeln på samma dator. Det enda fall då bägge dessa kablar kan användas är om de ansluts till två olika datorer med lämpliga videosystem. Anslut ena änden av DVI-D-kabeln till bildskärmens DVI-D-kontakt och den andra änden till DVI-D-porten på din dator. (tillval) Antingen DVI-D-format används för direkt digital anslutning mellan källvideo och digitala LCD-bildskärmar och projektorer. De digitala videosignalerna producerar en bild med mycket högre kvalitet än analoga videosignaler. Anslut D-Sub-kabelns kontakt (vid änden utan ferritfilter) till bildskärmens D-Sub-kontakt. Anslut den andra änden av D-Sub-kabelns kontakt (vid änden med ferritfilter) till datorns D-Sub-kontakt för video. Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning. eller Den videokabel som medföljer i förpackningen och illustrationerna till höger kan variera beroende på LCD-modell. 2. Anslut strömkabeln till bildskärmen. Sätt i ena änden av strömkabeln i det uttag som är betecknat "POWER IN" på bildskärmens baksida. Anslut inte den andra änden till eluttag riktigt ännu. 3. Dra kablarna via kabelklämman. 6 Hur man monterar bildskärmen

7 4. Anslut till och sätt på strömmen. Sätt in den andra änden av strömkabeln i ett eluttag och sätt på bildskärmen. Bilden kan skilja sig något från den produkt som säljs i din region. Slå på bildskärmen genom att trycka på av/på-knappen. Sätt på datorn också och följ instruktionerna i avsnitt 4: Få ut mesta möjliga av din BenQ bildskärm på sidan 10 för att installera programvaran för bildskärmen. Rotera bildskärmen (valfritt) 1. Dra ut bildskärmen hela vägen och luta den. Lyft försiktigt upp skärmen och dra ut stället till högsta möjliga position. Stället ska dras ut vertikalt så att bildskärmen kan vridas från liggande till stående läge. Hur man monterar bildskärmen 7

8 Luta sedan bildskärmen. 2. Vrid bildskärmen 90 grader medurs som på bilden. För att undvika att kanten på lcd-skärmen slår i bildskärmens fotyta när den roteras bör du luta bildskärmen och dra ut den till högsta position innan du börjar rotera bildskärmen. 3. Justera bildskärmen till önskad tittvinkel. 8 Hur man monterar bildskärmen

9 Justering av tittvinkel Du kan placera skärmen i önskad vinkel med -2 till +20 lutning i djupled, 90 (totalt vänster och höger) lutning i horsontalled och 130 mm bildskärmshöjd. Hur man monterar bildskärmen 9

10 4. Få ut mesta möjliga av din BenQ bildskärm För att få maximalt utbyte av din nya platta BenQ LCD-färgskärm bör du installera BenQs skräddarsydda LCD-skärmsdrivrutin som finns att hämta på BenQs webbplats (http://www.benq.com/support). Se Ladda ner drivrutinerna för LCD-skärmen från Internet på sidan 10 för mer information. De omständigheter under vilka du ansluter och installerar din BenQ LCD-bildskärm kommer att avgöra vilken process du behöver följa för att installera drivrutinsprogramvaran för BenQ LCD-bildskärmen. Dessa omständigheter beror på vilken version av Microsoft Windows som du använder, och om du ansluter bildskärmen och installerar programvaran på en ny dator (utan existerande drivrutinsprogramvara för bildskärm), eller om du uppgraderar en existerande installation (som redan har en existerande drivrutinsprogramvara för bildskärm) med en nyare bildskärm. I vilket som helst av dessa fall, varje gång efter att du sätter på datorn (efter att du anslutit bildskärmen till din dator), kommer Windows automatiskt att känna igen den nya (eller annorlunda) maskinvaran, och kommer att starta guiden Ny maskinvara har hittats för denna. Följ anvisningarna i guiden. Om du vill ha mer information och stegvisa anvisningar för en automatisk (ny) installation eller en uppgraderingsinstallation (befintlig), se: Hur man installerar bildskärmen på en ny dator på sidan 11. Hur man uppgraderar bildskärmen på en existerande dator på sidan 12. Om du behöver ett användarnamn och ett lösenord för att logga in på din Windows-dator, måste du vara inloggad som administratör eller medlem av administratörens grupp för att kunna installera drivrutinsprogramvaran för bildskärmen. Dessutom, om din dator är ansluten till ett nätverk som kräver säker anslutning, kan policyinställningar för nätverket hindra dig från att installera programvaran på din dator. Ladda ner drivrutinerna för LCD-skärmen från Internet 1. Kontrollera att datorn är ansluten till Internet. 2. Besök BenQs webbplats (http://www.benq.com/support). 3. Markera landet/regionen du befinner dig i för att besöka dess specifika supportwebbplats. 4. Välj LCD Monitors under Downloads. 5. Välj modellbeteckningen för din LCD-skärm. 6. Ladda ner korrekt drivrutinsfiler till datorn under kategorin Drivers. 7. Extrahera drivrutinsfilerna till en tom mapp i datorn. Lägg på minnet vilken mapp du extraherar filerna till. Webbplatsens utformning och innehåll kan variera mellan olika länder/regioner. 10 Få ut mesta möjliga av din BenQ bildskärm

11 Hur man installerar bildskärmen på en ny dator Denna instruktion ger dig detaljer för hur man väljer och installerar drivrutinsprogramvaran för BenQ LCD-bildskärmen på en ny dator som aldrig tidigare har haft en bildskärmsdrivrutin installerad. Denna instruktion är endast lämplig för datorer som inte har använts förut och för vilka BenQ LCD-bildskärmen är den första bildskärmen någonsin som ansluts. Om du lägger till BenQ LCD-bildskärmen till en existerande dator som redan har haft en annan bildskärm ansluten till denna (och som har en drivrutinsprogramvara installerad), bör du inte följa dessa instruktioner. Du bör i stället följa instruktionerna Hur man uppgraderar bildskärmen på en existerande dator. 1. Följ instruktionerna i Hur man monterar bildskärmen på sidan 6. När Windows startas, kommer systemet automatiskt att detektera den nya bildskärmen och starta Guiden Ny maskinvara har hittats. Följ uppmaningarna tills alternativet Installera drivrutiner för maskinvara visas. 2. Markera alternativet Sök efter bästa möjliga drivrutin på dessa platser och markera alternativet för drivrutinernas korrekta plats. 3. Bläddra till drivrutinsfilerna och klicka på Nästa. 4. Klicka på Slutför. 5. Starta om datorn. Få ut mesta möjliga av din BenQ bildskärm 11

12 Hur man uppgraderar bildskärmen på en existerande dator Denna instruktion ger dig detaljer för hur man manuellt uppgraderar den existerande drivrutinsprogramvaran för bildskärmen på din Microsoft Windows-dator. I skrivande stund har den testats för att vara kompatibel med operativsystemen Windows XP, Windows Vista och Windows 7. Drivrutinen för BenQ LCD-bildskärmen för din modell kan mycket väl fungera perfekt med andra versioner av Windows; BenQ har emellertid inte, i skrivande stund, testat denna drivrutin på andra versioner av Windows och kan inte garantera att den fungerar på dessa system. Du installerar skärmdrivrutinen genom att välja informationsfilen (.inf) för den skärmmodell du har ansluten bland de nedladdade drivrutinsfilerna, och låta Windows installera motsvarande drivrutinsfiler. Du behöver bara styra Windows i rätt riktning. Windows har en guide för uppgradering av drivrutiner för att automatisera denna uppgift och guida dig genom filval och installationsprocessen. Se: Hur man installerar på Windows 7-system (endast vissa modeller) på sidan 13. Hur man installerar på Windows Vista-system på sidan 14. Hur man installerar på Windows XP-system på sidan Få ut mesta möjliga av din BenQ bildskärm

13 Hur man installerar på Windows 7-system (endast vissa modeller) 1. Öppna Egenskaper för bildskärm. Gå till Start, Kontrollpanelen, Maskinvara och ljud, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. 2. Klicka på fliken Maskinvara. 3. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper. 4. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 5. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 6. Klicka på Bläddra och bläddra fram till de drivrutinsfiler du laddade ner från Internet enligt anvisningarna i Ladda ner drivrutinerna för LCD-skärmen från Internet på sidan Klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 8. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 13

14 Hur man installerar på Windows Vista-system 1. Öppna Bildskärmsinställningar. Högerklicka på skrivbordet och välj Anpassa från popupmenyn. Välj Bildskärmsinställningar från fönstret Anpassa utseende och ljud. Fönstret Bildskärmsinställningar kommer att visas. 2. Klicka på knappen Avancerade inställningar. Fönstret Egenskaper för allmän PnP-bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och knappen Egenskaper. 4. Klicka på Fortsätt i fönstret Användarkontokontroll. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 6. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 7. Klicka på Bläddra och bläddra fram till de drivrutinsfiler du laddade ner från Internet enligt anvisningarna i Ladda ner drivrutinerna för LCD-skärmen från Internet på sidan Klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 9. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. 14 Få ut mesta möjliga av din BenQ bildskärm

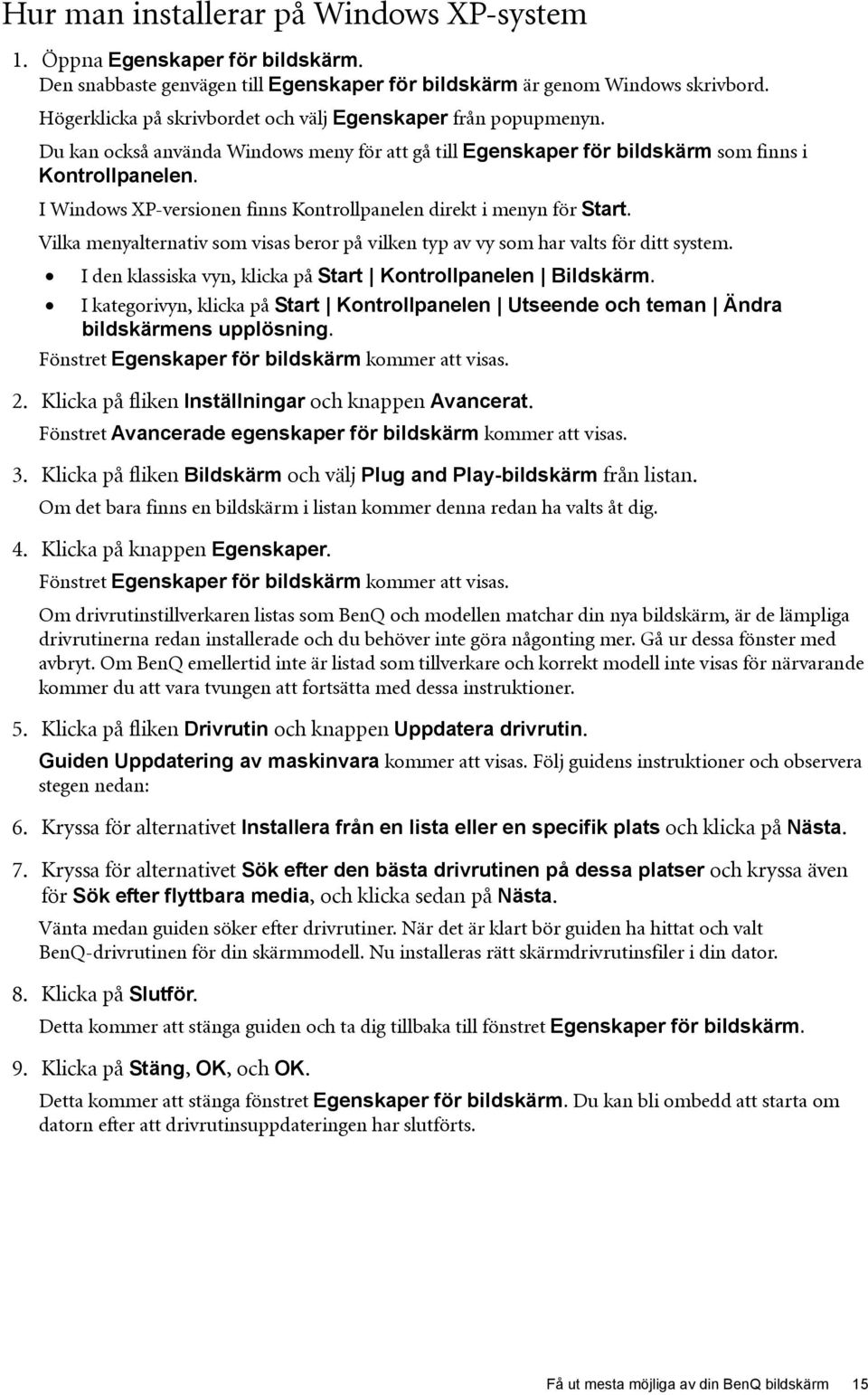

15 Hur man installerar på Windows XP-system 1. Öppna Egenskaper för bildskärm. Den snabbaste genvägen till Egenskaper för bildskärm är genom Windows skrivbord. Högerklicka på skrivbordet och välj Egenskaper från popupmenyn. Du kan också använda Windows meny för att gå till Egenskaper för bildskärm som finns i Kontrollpanelen. I Windows XP-versionen finns Kontrollpanelen direkt i menyn för Start. Vilka menyalternativ som visas beror på vilken typ av vy som har valts för ditt system. I den klassiska vyn, klicka på Start Kontrollpanelen Bildskärm. I kategorivyn, klicka på Start Kontrollpanelen Utseende och teman Ändra bildskärmens upplösning. Fönstret Egenskaper för bildskärm kommer att visas. 2. Klicka på fliken Inställningar och knappen Avancerat. Fönstret Avancerade egenskaper för bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och välj Plug and Play-bildskärm från listan. Om det bara finns en bildskärm i listan kommer denna redan ha valts åt dig. 4. Klicka på knappen Egenskaper. Fönstret Egenskaper för bildskärm kommer att visas. Om drivrutinstillverkaren listas som BenQ och modellen matchar din nya bildskärm, är de lämpliga drivrutinerna redan installerade och du behöver inte göra någonting mer. Gå ur dessa fönster med avbryt. Om BenQ emellertid inte är listad som tillverkare och korrekt modell inte visas för närvarande kommer du att vara tvungen att fortsätta med dessa instruktioner. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. Guiden Uppdatering av maskinvara kommer att visas. Följ guidens instruktioner och observera stegen nedan: 6. Kryssa för alternativet Installera från en lista eller en specifik plats och klicka på Nästa. 7. Kryssa för alternativet Sök efter den bästa drivrutinen på dessa platser och kryssa även för Sök efter flyttbara media, och klicka sedan på Nästa. Vänta medan guiden söker efter drivrutiner. När det är klart bör guiden ha hittat och valt BenQ-drivrutinen för din skärmmodell. Nu installeras rätt skärmdrivrutinsfiler i din dator. 8. Klicka på Slutför. Detta kommer att stänga guiden och ta dig tillbaka till fönstret Egenskaper för bildskärm. 9. Klicka på Stäng, OK, och OK. Detta kommer att stänga fönstret Egenskaper för bildskärm. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 15

16 5. Bildoptimering Det enklaste sättet att uppnå en optimal bild från en analog (D-Sub) ingång är att använda knappfunktionen AUTO. Tryck på knappen AUTO för att optimera den bild som för närvarande visas på skärmen. När du ansluter en digital videoutgång genom att använda en digital (DVI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras eftersom bildskärmen då automatiskt kommer att visa bästa möjliga bild. Se till att det anslutna grafikkortet på din dator är inställt på den ursprungliga upplösningen för bildskärmen när du använder knappfunktionen AUTO. Om du vill kan du alltid justera bildskärmens geometriska inställningar manuellt genom att använda menyalternativen för geometri. För att hjälpa dig med denna uppgift erbjuder BenQ ett verktyg för bildtest som du kan använda för att kontrollera bildens färg, gråskala och linjeövertoning. Verktyget är bara tillgängligt på BenQs webbplats. Följ steg 1 till steg 5 i Ladda ner drivrutinerna för LCD-skärmen från Internet på sidan 10 och ladda sedan ner testprogrammet auto.exe från Drivrutiner till din dator. 1. Kör testprogrammet auto.exe. Du kan också använda någon annan bild, som t.ex. skrivbordet för ditt operativsystem. Vi rekommenderar emellertid att du använder auto.exe. När du kör auto.exe kommer ett testmönster att visas på bilden. 2. Tryck på knappen AUTO på bildskärmen. 3. Tryck på knappen MENU för att komma åt bildskärmens OSD-meny. 4. Använd knapparna eller för att välja BILDVISNING och tryck på ENTER-knappen för att gå in på menyn. 5. Om du lägger märke till en vertikal störning (som skimrande vertikala linjer), tryck på knapparna eller för att välja Pixelklocka och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. 6. Om du lägger märke till en horisontell störning, tryck på knapparna eller för att välja Fasning och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. 16 Bildoptimering

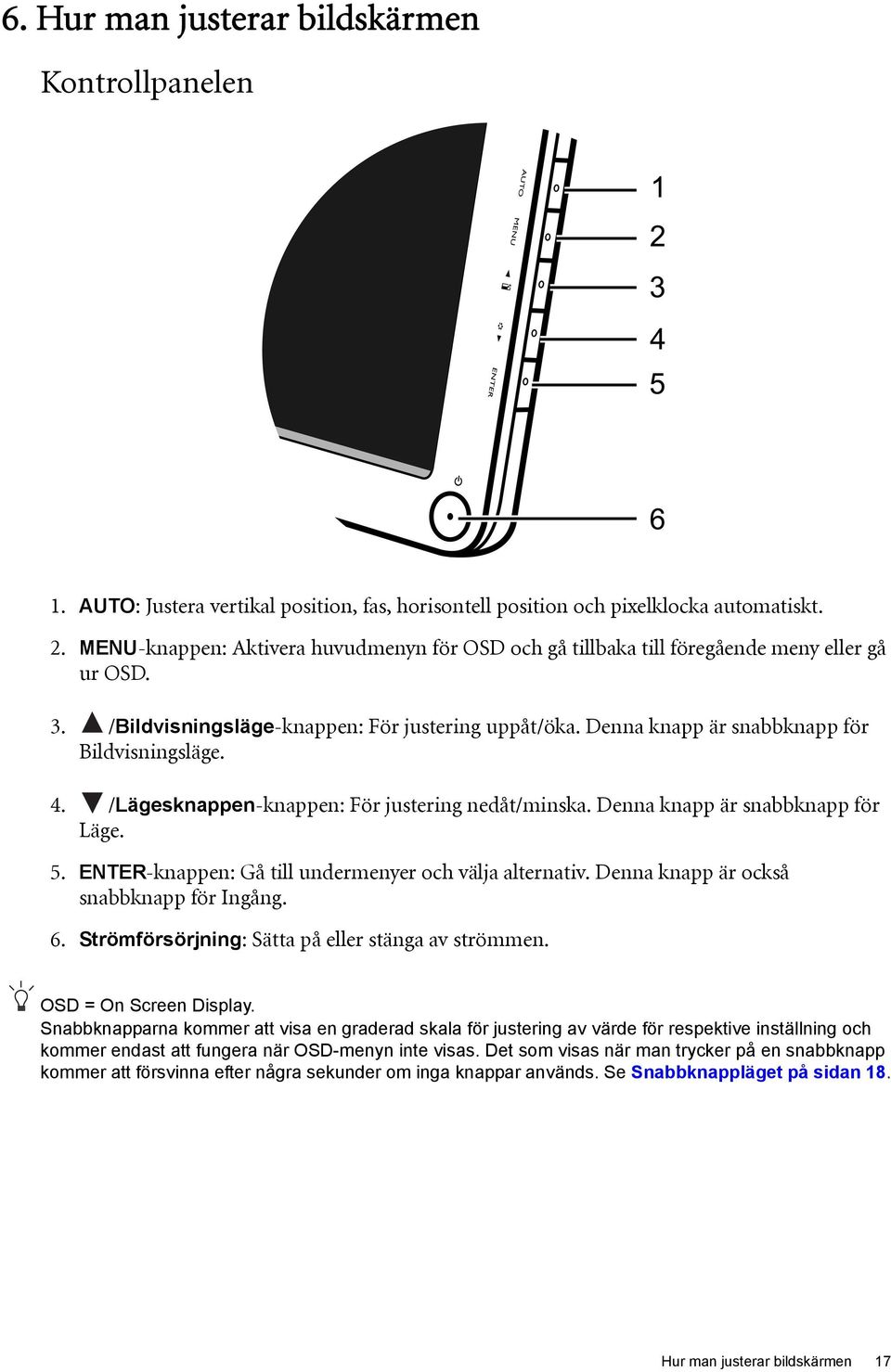

17 6. Hur man justerar bildskärmen Kontrollpanelen 1. AUTO: Justera vertikal position, fas, horisontell position och pixelklocka automatiskt. 2. MENU-knappen: Aktivera huvudmenyn för OSD och gå tillbaka till föregående meny eller gå ur OSD. 3. /Bildvisningsläge-knappen: För justering uppåt/öka. Denna knapp är snabbknapp för Bildvisningsläge. 4. /Lägesknappen-knappen: För justering nedåt/minska. Denna knapp är snabbknapp för Läge. 5. ENTER-knappen: Gå till undermenyer och välja alternativ. Denna knapp är också snabbknapp för Ingång. 6. Strömförsörjning: Sätta på eller stänga av strömmen. OSD = On Screen Display. Snabbknapparna kommer att visa en graderad skala för justering av värde för respektive inställning och kommer endast att fungera när OSD-menyn inte visas. Det som visas när man trycker på en snabbknapp kommer att försvinna efter några sekunder om inga knappar används. Se Snabbknappläget på sidan 18. Hur man justerar bildskärmen 17

18 Snabbknappläget Bildskärmens knappar fungerar som snabbknappar för att ge direktåtkomst till vissa funktioner när ingen meny visas på bilden. Snabbtangent för Bildvisningsläge Tryck flera gånger på knappen för att växla mellan Hel, Bildförhållande och Overscan. Inställningarna kommer att börja gälla omedelbart. Se även Bildvisningsläge på sidan 25. Snabbknapp för läge Tryck upprepade gånger på knappen för att växla mellan huvudfönstrets 6 lägen: Standard, Film, Spel, Foto, srgb och Eko. Inställningarna kommer att börja gälla omedelbart. Se även Bildläge på sidan 24. Snabbknapp för Ingång Tryck på ENTER-knappen för att växla mellan olika videosignalingångar för datorn som kan anslutas till din bildskärm. Inställningarna kommer att börja gälla omedelbart. Se även Ingång på sidan Hur man justerar bildskärmen

19 Huvudmenyläget Du kan använda OSD-menyn för att justera alla inställningar för din bildskärm. Tryck på MENU-knappen för att visa följande huvudmeny för OSD Det finns fyra huvudmenyer för OSD: 1. Bildvisning 2. Bild 3. Avancerad bild 4. System Använd knapparna (upp) eller (ner) för att markera ett menyalternativ och tryck på ENTER-knappen för att gå till inställningar för menyalternativet. OSD-menyns språk kan skilja sig från den produkt som säljs i din region, se "Språk på sidan 27" under "OSD-inställningar" för mer detaljer. För mer information om varje meny, se följande sidor: Bildvisningsmenyn på sidan 20 Bild menyn på sidan 22 Menyn Avancerad bild på sidan 24 Systemmenyn på sidan 27 Hur man justerar bildskärmen 19

20 Bildvisningsmenyn 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja BILDVISNING och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Autojustering Optimerar och justerar bildskärmsinställningarn a automatiskt för dig. AUTO -knappen är en snabbknapp för denna funktion. Tryck på ENTER-knappen för att välja detta alternativ och göra justeringar. När du ansluter en digital videoutgång genom att använda en digital (DVI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras. 20 Hur man justerar bildskärmen

21 H.Pos V.Pos Pixelklocka Justerar den horisontella positionen för skärmens bild. Justerar den vertikala positionen för skärmens bild. Justerar pixelklockans frekvens för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. Tryck på knapparna eller för att justera värdet. 0 till till till 100 Fasning Se även: Bildoptimering på sidan 16. Justerar tidsinställning av pixelklockans fasläge för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. 0 till 63 Se även: Bildoptimering på sidan 16. Hur man justerar bildskärmen 21

22 Bild menyn 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja BILD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ljusstyrka Justerar balansen mellan 0 till 100 Tryck på knappen för ljusa och mörka nyanser. att öka ljusstyrkan och tryck på knappen för att minska ljusstyrkan. Kontrast Justerar graden av skillnad 0 till 100 Tryck på knappen för mellan mörker och ljus. att öka kontrasten och tryck på knappen för att minska kontrasten. Skärpa Justerar skärpa och 1 till 5 Tryck på knappen för synlighet för kanterna på att förbättra skarpheten för föremålen på bilden bilden och tryck på knappen för att ge bilden en mjukare effekt. Gamma Justerar luminansen i tonen. Standardvärdet är 2,2 (standardvärde för Windows). Tryck på knappen för att öka gammavärdet (mörkare ton) och tryck på knappen för att minska gammavärdet (ljusare ton). 1,8 ~ 2,6 Ovanstående alternativ för Ljusstyrka, Kontrast, Skärpa och Gamma är endast tillgängliga i Standardläge. Färg - Tryck på ENTER för att gå in på färgmenyn. Menyn Färg är endast tillgänglig i Standardläge. 22 Hur man justerar bildskärmen

23 Normal Blåaktig Rödaktig Anv.läge Tillåter visning av video och stillbilder med naturliga färger. Detta är den fabriksinställda färgen. Ger bilden en kall färg och är fabriksinställd på datorbranschens vita standardfärg. Ger bilden en varm färg och är fabriksinställd på tidningspapprens vita standardfärg. Anpassar bildens färgnyans Blandningen av röda, gröna och blå färger kan ändras för att uppnå önskad färgnyans för bilden. Om du minskar på en eller flera av färgerna kommer dess respektive påverkan på bildens färgnyans att minskas; om du t.ex. minskar bildens blå nivå kommer bilden gradvis att bli mer gulaktig. Om du minskar på grönt, kommer bilden att få en mer rosaaktig ton. Färgton: Justerar graden av hur vi uppfattar färger. Färgmättnad: Justerar färgernas renhetsgrad. Tryck på eller -knappen för att välja detta alternativ. Tryck på knapparna eller och ENTER för att välja Röd, Grön, eller Blå. Använd sedan knapparna eller för att göra färgjusteringarna. Tryck på - eller -knappen för att justera värdet. Tryck på - eller -knappen för att justera värdet. Röd (0 till 100) Grön (0 till 100) Blå (0 till 100) 0 till till 100 De ovan nämnda alternativen Färgton och Färgmättnad är bara tillgängliga om signalkällan är komponentvideo. Återst. färg Återställer Anv.läge Tryck på knapparna anpassade eller för att ändra färginställningar till inställningarna. fabriksinställningar. Tryck på knappen MENU för att gå ur färgmenyn. JA NEJ Hur man justerar bildskärmen 23

24 Menyn Avancerad bild 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja AVANCERAD BILD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Bildläge Väljer det bildläge som Tryck på knapparna Standard passar bäst för den typ av eller för att Film bilder som visas på ändra inställningarna. Spel bildskärmen. Foto Standard - för vanlig PC-applikation. srgb Film - för visning av Eko videor. Spel - avsett för tv-spel. Foto - för visning av stillbilder. srgb - för bättre färgmatchning med kringutrustning, som t.ex. skrivare, digitala stillbildskameror, etc. Eko - avsett för att spara el med låg energiförbrukning genom att använda lägsta möjliga ljusstyrkeinställningar för alla program som körs. 24 Hur man justerar bildskärmen

25 Lägesdemo Dynamisk kontrast (tillgängligt när Bildläge är inställt på Film, Spel eller Foto) Bildvisningsläge Visar en förhandsgranskning av bilden med det läge som valts i Bildläge. Bilden kommer att delas in i två fönster; det vänstra fönstret visar bilden med standardläget medan den högra visar bilden med det läge som specificerats. Denna funktion detekterar automatiskt fördelningen av en visuell signal och skapar sedan optimal kontrast för denna. Denna funktion erbjuds för att göra det möjligt att visa andra bildförhållanden än 16:9 utan geometrisk distorsion. Overscan - förstorar bilden något. Använd denna funktion för att dölja irriterande kanter som visas runt bilden. Hel - förminskar bilden för att fylla hela bildskärmen. Idealiskt för bilder med förhållandet 16:9. Bildförhållande - Bilden visas utan geometrisk distorsion och fyller så mycket som möjligt av bildskärmen. Bilder med bildförhållandet 16:9 kommer att fylla bildskärmen horisontellt medan bilder med bildförhållandet 4:3 kommer att fylla bilden vertikalt. Tryck på knapparna eller för att ändra inställningarna. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. Tryck på knapparna eller för att ändra inställningarna. Alternativen under Bildvisningsläge kommer att vara olika beroende på källan för ingångssignalen. PÅ AV 0 till 5 När signalkällan kommer från en DVIeller D-Sub-källa och bilden inte har ett brett bildförhållande: Hel Bildförhållande eller När signalkällan kommer från en D-Sub (VGA konverterad från Komponent)-källa: Overscan Hel Bildförhållande Hur man justerar bildskärmen 25

26 Färgformat Avgör färgrymd (RGB eller YUV) baserat på följande upptäckta videosignal: D-Sub (VGA) från dator: Standardfärgformatet är RGB. D-Sub (VGA konverterad från Komponent) från en videoenhet: Standardfärgformatet är YUV. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. RGB YUV Om färgerna som visas på bildskärmen inte visas korrekt kan du behöva ställa in Färgformat manuellt. DVI: Färgformatet RGB ställs in automatiskt. 26 Hur man justerar bildskärmen

27 Systemmenyn 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja SYSTEM och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ingång Använd detta för att ändra Tryck på knapparna D-Sub (VGA) ingången till den som eller för att ändra DVI lämpar sig för din typ av inställningarna. videokabelanslutning. OSD-inställn. - Tryck på ENTER för att gå in på OSD-inställningsmenyn. Språk Ställer in menyspråk för Tryck på knapparna English OSD. eller för att ändra Français inställningarna. Deutsch Italiano Español Polski 日 本 語 De språkalternativ som Česky visas på din OSD kan skilja sig från de som visas 繁 體 中 文 till höger, beroende på den Magyar produkt som säljs i din region. 简 体 中 文 SICG/BiH/CRO Română Nederlands Русский Svenska Português Hur man justerar bildskärmen 27

28 H.Pos V.Pos Visningstid OSD-lås Justerar OSD-menyns horisontella position. Justerar OSD-menyns vertikala position. Justerar OSD-menyns visningstid. Hindrar att bildskärmsinställningarna råkar ändras oavsiktligt. När denna funktion är aktiverad kommer OSD-kontroller och snabbknappkommandon att inaktiveras. Tryck på knapparna eller för att ändra inställningarna. Tryck på knapparna eller för att ändra inställningarna. För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned "MENU"-knappen i 15 sekunder för att gå till alternativet "OSD-lås" och göra ändringar. Du kan också använda knapparna eller för att välja "NEJ" i undermenyn "OSD-lås" från menyn "OSD-inställn.", så kommer alla OSD-kontroller återigen att bli tillgängliga. Tryck på MENU för att gå ur menyn OSD-inställn. DDC/CI* Gör det möjligt att göra inställningar för bildskärmen genom Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna programvaran på datorn. eller för att ändra inställningarna. Autoström av Information Ställer in en tid då bildskärmen ska stängas av automatiskt i strömsparläge. Visar nuvarande inställningar för egenskaper för bildskärm. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. 0 till till sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. JA NEJ PÅ AV AV 10 min. 20 min. 30 min. Ingång Aktuell upplösning Optimal upplösning (bäst med bildskärmen) Modellnamn 28 Hur man justerar bildskärmen

29 Återställ allt Återställer alla inställningar för läge, färg och geometri till fabriksinställningar. Tryck på knapparna eller för att ändra inställningarna. JA NEJ *DDC/CI, förkortning för Display Data Channel/Command Interface, som utvecklats av Video Electronics Standards Association (VESA). DDC/CI-kapacitet tillåter att bildskärmskontroller skickas via programvaran för fjärrdiagnostik. Hur man justerar bildskärmen 29

30 7. Felsökning Vanliga frågor och svar (FAQ) Bilden är suddig: Läs anvisningarna i Justera bildskärmens upplösning på sidan 32, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Hur använder du din VGA förlängningskabel? Ta bort förlängningskabeln för detta test. Är bilden skarp nu? Om inte kan du optimera bilden genom att gå igenom anvisningarna i Justera bildskärmens upplösning på sidan 32. Det är normalt att bilden blir suddig på grund av överföringsförlust vid användning av förlängningskablar. Du kan minimera denna förlust genom att använda en förlängningskabel med bättre överföringskvalitet eller med en inbyggd booster. Blir bilden bara suddig vid upplösningar som är lägre än den ursprungliga (maximala) upplösningen? Läs anvisningarna i Justera bildskärmens upplösning på sidan 32. Välj den ursprungliga upplösningen. Pixelfel ses på bilden: En eller flera pixlar är permanent svart(a), en eller flera pixlar är permanent vit(a), eller flera pixlar är permanent röd(a), grön(a), blå eller någon annan färg. Gör rent LCD-skärmen. Stäng av skärmen och sätt på den igen. Detta är pixlar som permanent är på eller av och är en naturligt defekt som inträffar med LCD-teknologi. Bilden har felaktig färgsättning: Den är gul, blå eller rosa. Välj MENY > BILD > Färg > Återställ färg, och välj sedan "JA" i meddelanderutan "Varning" för att återställa färginställningarna till fabriksinställningar. Om bilden fortfarande inte är korrekt och OSD också har felaktig färgsättning, betyder det att en av de tre huvudfärgerna saknas i insignalen. Kontrollera nu signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Ingen bild ses: Är uppmaningen på bildskärmen upplyst i grönt? Om LED är upplyst i grönt och meddelandet "Utanför intervallet" visas på bildskärmen, betyder detta att du använder ett bildvisningsläge som denna bildskärm inte har stöd för. Ändra inställningen till något av de lägen som stöds. Läs Förinställda bildvisningslägen på sidan 34. En stillbild med en svag skugga syns på bildskärmen: Aktivera strömhanteringsfunktionen för att låta din dator och bildskärm gå till läget för låg strömförbrukning ("sleep") när dessa inte används aktivt. Använd skärmsläckare för att hindra att bilden hålls kvar. 30 Felsökning

31 Är uppmaningen på bildskärmen upplyst i orange? Om LED är upplyst i orange är strömhanteringsläget aktivt. Tryck på vilken knapp som helst på datorns tangentbord eller flytta på musen. Om detta inte hjälper, kontrollera signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Är uppmaningen på bildskärmen inte upplyst alls? Kontrollera eluttaget, den externa strömförsörjningen och strömknappen. Bilden är förvanskad, blixtrar eller flimrar: Läs anvisningarna i Justera bildskärmens upplösning på sidan 32, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Du kör bildskärmen med dess ursprungliga upplösning, men bilden är ändå förvanskad. Bilder från olika ingångskällor kan visas förvanskade eller utdragna på bildskärmen när denna körs med dess ursprungliga upplösning. För attt få optimal bildvisningsprestanda för varje typ av ingångskälla kan du använda funktionen "Bildvisningsläge" för att ställa in lämpligt bildförhållande för ingångskällorna. Se Bildvisningsläge på sidan 25 för detaljer. Bilden är förskjuten i en riktning: Läs anvisningarna i Justera bildskärmens upplösning på sidan 32, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. OSD-kontrollerna går ej att komma åt: För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned "MENU"-knappen i 15 sekunder för att gå till alternative t"osd-lås" och göra ändringar. Du kan också använda knapparna eller för att välja "NEJ" i undermenyn "OSD-lås" från menyn "OSD-inställn." (under SYSTEM), så kommer alla OSD-kontroller återigen att bli tillgängliga. Behöver du mer hjälp? Om dina problem kvarstår efter att du rådfrågat denna bruksanvisning, kontakta ditt inköpsställe eller skicka ett e-postmeddelande till oss på: Felsökning 31

32 Justera bildskärmens upplösning På grund av LCD-teknologins egenskaper är bildens upplösning alltid fast. För bästa möjliga bildskärmsprestanda, ställ in bildskärmens upplösning på maximal upplösning med ett bildförhållande på 16:9. Detta kallas för "ursprunglig upplösning" eller maximal upplösning dvs. den klaraste bilden. Se tabellen nedan för att se vilken som är den ursprungliga upplösningen för din LCD. Lägre upplösningar visas på en helskärm genom en interpoleringskrets. Det kan hända att bilden blir suddig över pixelgränserna med den interpolerade upplösningen beroende på bildens typ och dess ursprungliga upplösning. Modell Ursprunglig upplösning V2410B 1920 x 1080 V2410T 1920 x 1080 För att utnyttja LCD-teknologin till fullo bör du välja ursprunglig upplösning för datorns bildskärm enligt beskrivningen nedan. Tänk på att inte alla videokort erbjuder detta upplösningsvärde. Om ditt kort inte gör det, se efter på videokortets tillverkares webbplats om det finns en uppdaterad drivrutin för din specifika modell av videokort som stöder denna upplösning. Videodrivrutiner för program uppdateras ofta och finns ofta tillgängliga för nya videoupplösningar för maskinvara. Om nödvändigt kan du behöva byta ut och uppdatera videokortets maskinvara för att kunna få stöd för bildskärmens ursprungliga upplösning. 1. Öppna Egenskaper för bildskärm och välj fliken Inställningar. Du kan öppna Egenskaper för bildskärm genom att högerklicka på Windows skrivbord och välja Egenskaper från popup-menyn. 2. Använd skjutreglaget i sektionen "Skärmområde" för att justera bildskärmens upplösning. Välj den rekommenderade upplösningen (maximal upplösning) och klicka sedan på Verkställ. Om du väljer någon annan upplösning, tänk på att den andra upplösningen är interpolerad och kanske inte visar bilden korrekt på bildskärmen så som den skulle göra med inställningen ursprunglig upplösning. 3. Klicka på OK och sedan på Ja. 4. Stäng fönstret Egenskaper för bildskärm. Om din ingångskälla inte erbjuder en bild med bildförhållandet 16:9 kan bilden som visas se utdragen eller förvanskad ut. För att bibehålla det ursprungliga bildförhållandet kan alternativ för ändring av bildens skala hittas i justeringen "Bildvisningsläge". Se Bildvisningsläge på sidan 25 för mer information. 32 Justera bildskärmens upplösning

33 Justera bildskärmens uppdateringsfrekvens Du behöver inte välja högsta möjliga uppdateringsfrekvens på en LCD-bildskärm eftersom det inte är tekniskt möjligt för en LCD-bildskärm att flimra. Bästa resultat uppnås genom att använda de fabrikslägen som redan finns inställda i din dator. Se nästa kapitel för att visa dessa fabrikslägen: Förinställda bildvisningslägen på sidan 34. Du kan välja 59,934 Hertz för den ursprungliga upplösningen 1920 x Gäller inte alla modeller. Se tabellen på sidan Dubbelklicka på ikonen Bildskärm i kontrollpanelen. 2. Från fönstret Egenskaper för bildskärm, välj fliken Inställningar och klicka på knappen Avancerat. 3. Välj fliken Adapter och välj lämplig uppdateringsfrekvens som matchar något av de fabrikslägen som listas i specifikationstabellen. 4. Klicka på Ändra, OK, och sedan Ja. 5. Stäng fönstret Egenskaper för bildskärm. Justera bildskärmens uppdateringsfrekvens 33

34 Förinställda bildvisningslägen Inkommande bildvisningsläge (Ingående timing) Upplösning 24W 1920X1080 v v v v v v v v v v v v v v v v Bildavbrott kan inträffa till följd av skillnader i signalfrekvenser från grafiska kort som inte motsvarar vanlig standard. Detta är emellertid inget fel. Du kan förbättra denna situation genom att ändra en automatisk inställning eller genom att manuellt ändra fasinställning och pixelfrekvens från menyn "BILDVISNING". För att förlänga produktens livslängd rekommenderar vi att du använder datorns strömhanteringsfunktion. 34 Förinställda bildvisningslägen

35 Recycling information Recognizing the importance of environmental protection and assigning itself the responsibility of protecting the global environment, BenQ has endeavored, and will steadily continue to endeavor, to construct recycling systems around the world so as to collect and recycle the used monitors from our customers. Therefore, we would sincerely appreciate your support in properly recycling or disposing of your monitor at the end of its life cycle. This recycling information guide provides you the information on our service centers. Please see the following list to contact the center in your area, and our service centers will assist you in managing your used monitors. To gain the up-to-date recycling information, please visit the following website: Area Country Details on the Service Center Asia Pacific Taiwan BenQ Asia Pacific Corp. Customer Care Department Tel.: Jihu Road, Neihu, Taipei 114, Taiwan (R.O.C.) America United States BenQ America Corp Barranca Parkway, Suite A-205 Irvine, CA Customer Service Toll-free number: (USA) Europe Austria UFH Umweltforum Haushalt Tel.: Belgium RECUPEL ICT Tel.: Recycling information 35

36 Area Country Details on the Service Center Czech RREMA looo IK, a.s. Bavorská Praha 5 Česká republika Tel.: Fax: Denmark Norway Estonia Elretur A/S Tel.: Elretur AS Tel.: EES - Ringlus Endla 3, Tallinn, Tel.: Fax: Finland Elker OY Tel.: +358 (0) Germany Greece EAR Tel.: ANAKIKLOSI SISKEVON S.A. Tel: Fax: Recycling information

37 Area Country Details on the Service Center Hungary ELECTRO-COORD Magyarország Kht. Márvány utca 18, H-1012 Budapest Tel.: (+36-1) , Fax: (+36-1) Ireland Luxembourg Midia Ltd Tel.: Fax: Unit B Montone Business Park Oak Road Dublin 12 Ecotrel 7, rue Alcide de Gasperi L-1615 Luxembourg (Kirchberg) Tel.: Fax: Netherland Portugal ICT Milieu Tel.: Associaçao Portuguesa de Gestao de residuos de Equipamentos Electricos o Electronicos Av. Do Forte, nº3 Edificio Suecia I, piso Carnaxide, Portugal Tel.: +(351) ERP - Associaçao Gestora de Residuos de Equipamentos Electricos o Electronicos Beloura Office Park, Edifício 6, Sala 6 Quinta da Beloura SINTRA, Portugal Tel.: +(351) Recycling information 37

38 Area Country Details on the Service Center Slovakia SEWA, a.s. Račianska č Bratislava Spain Sweden France Tel.: (0) Fax: (0) ECOASIMELEC C/ Orense, 62, Madrid Tel.: Fax: El-kretsen AB Tel.: +46 (0) EcoLogic SAS Immeuble ARAGO I 41, Boulevard Vauban Guyancourt Tel.: UK WeeeCare Plc Richmind House Garforth Leeds LS25 1NB Tel.: Fax: Italy ecor'it V.le Fulvio Testi, Cinisello Balsamo (MI) Tel.: Fax: Recycling information

39 Area Country Details on the Service Center Bulgaria Most Computers Blv. 240 Shipchenski Prohod 1111 Sofia Bulgaria Tel.: Latvia SIA "EMP" Latvia, Riga, Kr.Barona 133, LV-1012 Mob.: (+371) Tel.: (+371) Fax: (+371) Lithuania Novitera Tel: Contatact person: Jonas Grinskis Language: Lithuanian, English EMP Galinės km., Avižienių sen., Vilniaus raj. LT El.paštas: Contact person: Jurga Dabulevičiūtė, Tel.: , UAB EMP Recycling Galines kaimas, Maisiagalos pastas, Vilniaus raj., LT-14247, Lietuva Tel.:(+370) Fax: (+370) Language: Lithuanian, Russian, English Recycling information 39

40 Area Country Details on the Service Center Poland CCR Polska sp. z o.o. ul. Solec 38 PL Warszawa Tel.: Fax: EMP Electronik Recycling Poland Polska. Gdansk. Wrzeszcz ul. Czarna 1 Tel.: Fax: Romania Darer Electronics Tel.: Contact person: Darius Tet Slovenia Surovina d.d. Ul. Vila Kraigherja 5, 2001 Maribor, Slovenia Tel.: Recycling information

41 Regulatory Statements Accessibility Requirements for Rehabilitation Act of 1973, Section 508 BenQ's commitment to accessible products allows us to support government in making accessible technology choices. BenQ's LCD monitors and projectors are compliant with Section 508 guidelines by including the assistive features as below: BenQ's monitors have colored "Power" indicators. While the indicator shows green, it means that the monitor is using the full power. While the indicator shows yellow or amber, it means that the monitor is in suspend or sleep mode and is using less than 2 watts of electricity. BenQ's monitors have a variety of settings of pre-programmed flicker-free timing to make the screen shown on the monitor readily accessible. The default timing setting is automatically turned on every time the monitor is powered up, and thus reduces the hassle of user intervention. BenQ's monitors and projectors have options for brightness and contrast adjustments that text and images could be displayed differently to meet the demands of the visually impaired. Other similar adjustments are also available by using the On-Screen Display (OSD) controls on the products. BenQ's monitors and projectors include user-selectable color controls, such as color temperature selections (Monitor: 5800K, 6500K and 9300K, Projector: 5500K, 6500K, 7500K and 9300K), with a wide range of contrast levels. BenQ's multimedia monitors and projectors usually have one or two speakers for audio performance which allow users (including hearing impaired) to interact with the computer systems connected. Speaker controls are typically located on the front-panel. Firmware of BenQ's monitors and projectors contain unique product information that helps computer systems to identify BenQ products and activate their Plug-and-Play function when connected. All BenQ's monitors and projectors are compatible with the PC99 standard. For example, connectors are color-coded to help users easily connecting products to computer systems correctly. Some models of BenQ's monitors and projectors contain additional USB and DVI ports for connection to more devices such as a special headphone to assist the hearing impaired. All BenQ monitors and projectors come with user manuals on compact discs which could be easily read by commercial software such as Adobe Reader via a connected computer system. These documents are also available on the BenQ's web site (www.benq.com). Other types of documents may be available upon requests. BenQ's customer service provides answers and assistance to all our customers through phone calls, facsimiles, s, or web sites. Regulatory Statements 41

42 FCC Statements Federal Communications Commission (FCC) Notice (U.S. Only) WARNING: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference received including interference that may cause undesired operation. Instructions to Users: This equipment complies with the requirements of FCC (Federal Communication Commission) equipment provided that following conditions are met. 1. Power cable: Shielded power cable must be used. 2. Video inputs: The input signal amplitude must not exceed the specified level. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. CE DOC DECLARATION OF CONFORMITY This device complies with the requirements set out in the Council Directives on the Approximation of the Laws of the Member States relating Electromagnetic Compatibility (2004/108/EC), Low Voltage Directive (2006/95/EC), the Restriction of The Use of Certain Hazardous Substances in Electrical And Electronic Equipment Directive (2002/95/EC), Turkish EEE Directive, Commission Regulation (EC) No 1275/2008 implementing Directive 2005/32/EC of the European Parliament and of the Council with regard to ecodesign requirements for standby and off mode electric power consumption of electrical and electronic household and office equipment, and the Directive 2009/125/EC of the European parliament and of the council establishing a framework for the setting of ecodesign requirements for energy-related products. 42 Regulatory Statements
