1 GC-väg Kolleviksvägen-Sonaholmsvägen 11.2 Mängdförteckning med teknisk beskrivning - EL Karlskrona El~Telekonsult i Blekinge AB Karlskrona Tel: Fax: frey.eltab@telia.com Handläggare: Frey Thuresson Ronnebygatan KARLSKRONA Telefon Telefax eltab@karlskrona.mail.telia.com

2 INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM ELKRAFTSYSTEM... 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, M.M BB FÖRARBETEN... 7 BBB UTFÖRDA UNDERSÖKNINGAR O D... 7 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M DEN KABELSKYDD I ANLÄGGNING... 7 S APPARATER, UTRUSTNING, KABLAR MM. I EL- OCH TELESYSTEM... 7 SBC STOLPAR M M SBN KABELSKYDD OCH KABELMARKERINGAR... 8 SC EL- OCH TELEKABLAR M M... 9 SCB KRAFTKABLAR... 9 SKB.3 KABELSKÅP SKB.32 KABELSKÅP FÖR LÅGSPÄNNING SN LJUSARMATURER, LJUSKÄLLOR MM SR ANORDNING FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION Y MÄRKNING, PROVNING, DOKUMENTATION M M YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M. FÖR ANLÄGGNING YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER ARMATURFÖRTECKNING BILAGA 1... SID 1-3 Denna beskrivning ansluter till EL-AMA 98.

3 Rev 3(13) 6 EL- OCH TELESYSTEM För entreprenaden gäller: Elsäkerhetsverkets föreskrifter 2008:1 med gällande ändringsföreskrifter. Elinstallationsreglerna SS utg. 2. Administrativa Föreskrifter (AF). Svensk Standard (SEN/SS-normer). Arbetarskyddsstyrelsens anvisningar och intentioner. VV publikation 2004:80 Vägars och gators utformning, vägar och gatubelysning (VGU). EBR-standard KJ 41:09, förläggningsfall se ritning. Personals Kvalifikationer El-arbeten skall utföras av behörig elinstallatör eller av fackman under behörig elinstallatörs kontroll. El- och teleförsörjning Elleverans och el-servis. Nätägare är Karlshamns Energi samt E.ON Elnät som levererar kraft vid systemspänningen 230/400v, 50Hz. 63 ELKRAFTSYSTEM 63.F Belysningssystem och ljussystem Allmän orientering och omfattning Objektet omfattar nybyggnad av gc.-väg mellan Kolleviksvägen och Sonaholmsvägen. Entreprenaden omfattar komplett belysningsanläggning enligt ritningar och mängdförteckning. Leverans och förläggning av kabelskydd och kabelskyddsrör enligt ritning och mängdförteckning. Entreprenaden omfattar även förläggning av kablage och rör för Karlshamns Energi samt E ons räkning. Förläggning av kablage och rör i mark är enligt

4 Rev 4(13) ELSÄK-FS 2008:1 elektriskt arbete och skall utföras under överenseende av behörig installatör. Entreprenören ska på plats göra sig orienterad om förhållanden som kan påverka anbudet. Respektive ledningsägare utför utsättning av befintliga ledningar på begäran av entreprenören. Exakt läge för kabelskåp, belysningsstolpar, armaturer och kablar bestämmes i samråd med beställaren. Gränsdragning I entreprenaden ingår all schaktning för ovanstående arbeten samt schaktning och leverans av en komplett gatubelysningsanläggning enligt ritningar. I entreprenaden ingår även leverans och förläggning av kabelskydd, kabelmarkeringsband i samtliga kabel / rörschakt. I entreprenaden ingår förläggning av kabel och kabelskyddsrör samt kabelmarkeringsband åt Karlshamns Energi, som levererar materielen till arbetsplatsen. ( sektion 0/000-2/900) enligt ritningar. I entreprenaden ingår förläggning av kabel åt E on som levererar materielen till arbetsplatsen, enligt ritningar. Exakta ändpunkter för kablage och rör enligt samråd med respektive nätägare. Samförläggning Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen: detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund. bevaka att kablar och apparater inte kolliderar med övriga installationer. kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Kablage för vägbelysning skall tillhöra

5 Rev 5(13) Karlshamns Energi hela vägen. Karlshamns Energis kablage och E ons kablage skall förläggas åtskilda inom E ons koncessionsområde från sektion 0/800. skall hänsyn tagas till åtkomlighet för drift och underhåll. Anmäla till Karlshamns energi tillkommande stolpbelysningar och ledningar. Anmäla till E.ON Elnät avgående stolpbelysningar och ledningar. Lämna till Karlshamns energi och Eon kompletta relationsritningar över anläggningen. Ledningar, rör, stolpfundament kabelskåp skall vara digitalt inmätta och överlämnas som dwg fil i kordinatsystem SWEREF ALLMÄNT Nya belysningsstolpar inklusive fundament se armaturförteckning. Placering av stolpar framgår av ritning E E Typ enligt denna handling. Belysningssystem Reservmatning sektion 0/000-0/330 skall anslutas till ett befintligt kabelskåp som byggs ut med en 3-fasgrupp. (Nätägare Karlshamns Energi) Sektion 0/010 2/893 ansluts till 3 st. nya kabelskåp. I anslutning till nytt bostadsområde vid tegelviken vid sektion 0/350 placeras ett nytt kabelskåp KB3016 med gatubelysningsenhet. Från detta kabelskåp ansluts 1 st. utgående grupper och 1 st vidarematning till kabelskåp KB3017. I kabelskåp KB3017 ansluts 2 st utgående grupper samt vidaremating till kabelskåp KB3018. Kabelskåp KB3018 ansluts 2 st utgående grupper. Befintligt abonnemang till kabelskåp vid sektion 2/893 avslutas. Kanalisationssystem och ledningssystem Samtliga ledningar för kraft och belysning förläggs i rör vid korsning av vägbana.

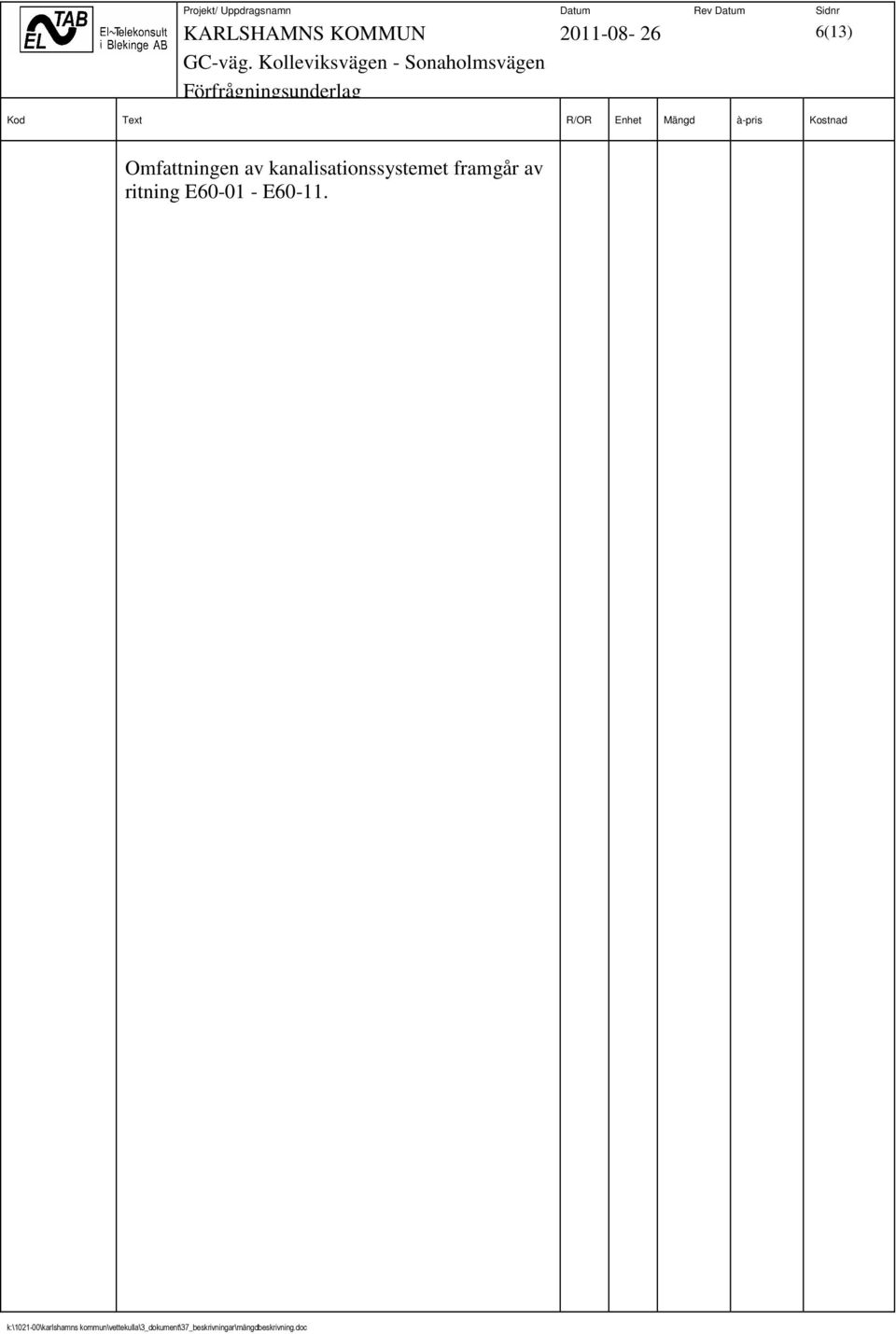

6 Rev 6(13) Omfattningen av kanalisationssystemet framgår av ritning E E60-11.

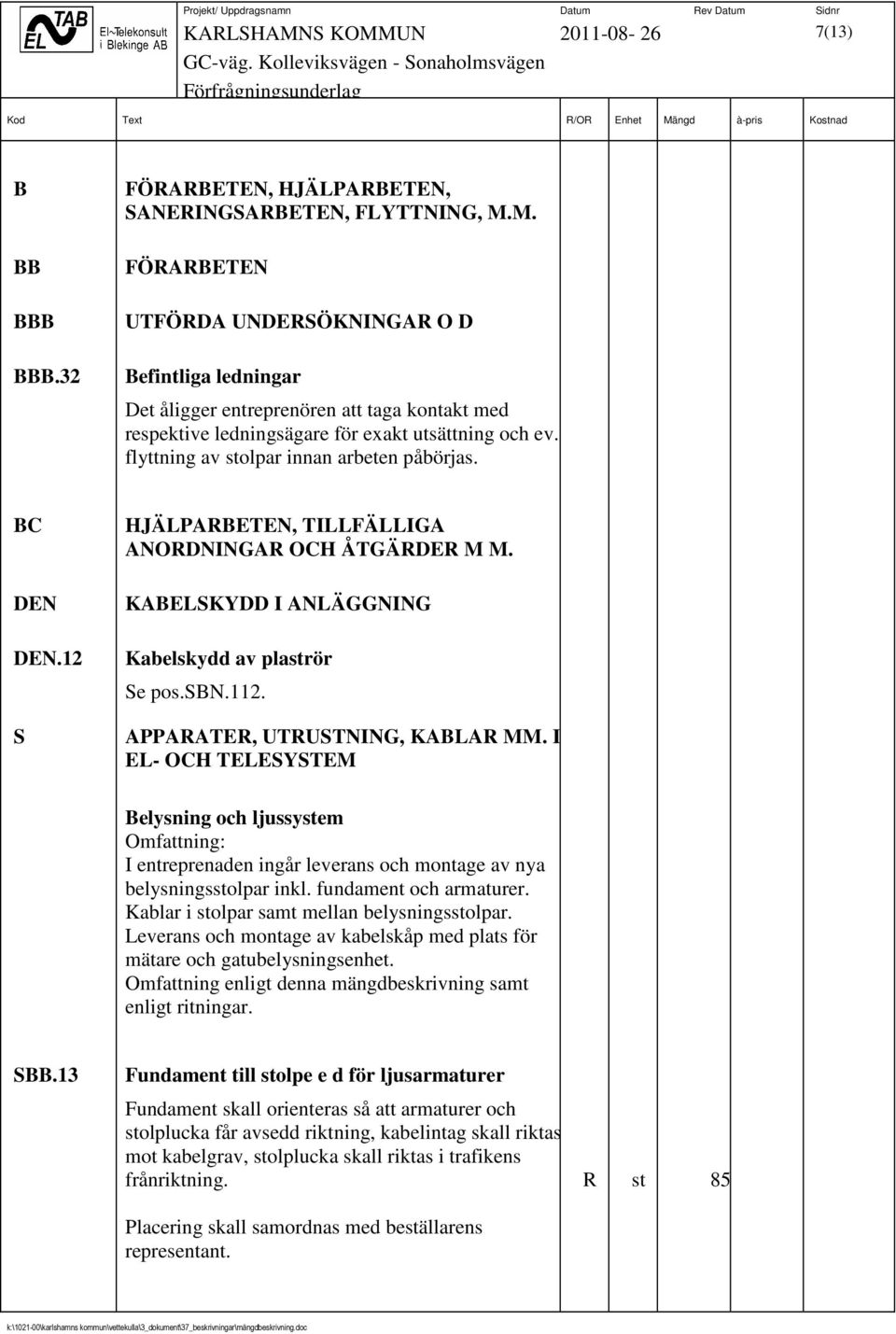

7 Rev 7(13) B BB BBB BBB.32 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, M.M. FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Befintliga ledningar Det åligger entreprenören att taga kontakt med respektive ledningsägare för exakt utsättning och ev. flyttning av stolpar innan arbeten påbörjas. BC DEN DEN.12 S HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M. KABELSKYDD I ANLÄGGNING Kabelskydd av plaströr Se pos.sbn.112. APPARATER, UTRUSTNING, KABLAR MM. I EL- OCH TELESYSTEM Belysning och ljussystem Omfattning: I entreprenaden ingår leverans och montage av nya belysningsstolpar inkl. fundament och armaturer. Kablar i stolpar samt mellan belysningsstolpar. Leverans och montage av kabelskåp med plats för mätare och gatubelysningsenhet. Omfattning enligt denna mängdbeskrivning samt enligt ritningar. SBB.13 Fundament till stolpe e d för ljusarmaturer Fundament skall orienteras så att armaturer och stolplucka får avsedd riktning, kabelintag skall riktas mot kabelgrav, stolplucka skall riktas i trafikens frånriktning. R st 85 Placering skall samordnas med beställarens representant.

8 Rev 8(13) SBC STOLPAR M M. Metallstolpe skall skyddsjordas. Till jordanslutning mot stolpe skall medföljande fjäderbricka användas. SBC.21 Stolpar och master för vägbelysning e d Typer enligt Armaturförteckning och placering enligt ritningar E60-01 E60-11, E63-01 E Belysningsstolpe oeftergivlig. R st 85 Varje armatur skall ha egen säkring 6A och gruppledning. Stolpinsatser enligt Armaturförteckning. R st 85 SBN SBN.1 KABELSKYDD OCH KABELMARKERINGAR Kabelskydd Kabelskydd och markeringsband i mark skall förläggas och utföras enl. EBR-standard KJ 41:09 förläggningsfall se ritningar. SBN.112 Kabelskydd av plaströr Rör för leverans och förläggning. Rör typ SRN 50 mm gul enligt ritningar. R m 215 Rör typ SRN 110 mm gul enligt ritningar. R m 160 Rör för enbart förläggning. Leverans av Karlshamns energi. Fiberrör typ SRN 40 mm med grön markering enligt ritningar. R m 2900 Rör typ SRN 160 mm gul enligt ritningar. R m 36 Rör för enbart förläggning. Leverans av E.on ELnät. Rör typ SRN 110 mm gul enligt ritningar. R m 130 Rör typ SRN 160 mm gul enligt ritningar. R m 150 Omfattning framgår av ritning E60-01 E SBN.113 Vinklade Kabelskydd Kabelskydd för leverans och förläggning. Plana typ SPN E R m 5050

9 Rev 9(13) Kabelskydd för enbart förläggning. Leverans av Karlshamns energi. Kabelskydd. R m 800 Kabelskydd för enbart förläggning. Leverans av E.on ELnät. Kabelskydd. R m 2200 SBN.6 SBN.61 Kabelmarkeringar Kabelmarkeringar i mark Kabelmarkeringar för leverans och förläggning. Kabel markeringsband typ MBN 125mm gul. R m 5200 Kabelmarkeringar för enbart förläggning. Leverans av karlshamns energi. Kabel markeringsband typ 100mm gul högspänning. R m 400 SC EL- OCH TELEKABLAR M M. Ledning typ SE-N1XE-U 4G10mm² gul mellan belysningsstolpar Leverans och montage Ledning mellan säkring och armatur i belysningsstolpar skall vara av typ FQQ 3G1,5. R m 600 SCB SCB.71 Kraftkablar Kablar På kabelbädd i mark Kabel för leverans och förläggning. SE-N1XE-U 4G10mm² gul. R m 2850 CU-lina 16 mm² för jordtag. R m 30 CU-lina 35 mm² för jordtag. R m 10 SE-N1XV-AS 4G95. R m 1900 Kabel för förläggning och hantering. Leverans av Karlshamns energi. CU-lina 35 mm². R m 360 AXLJ 3x95/16 12kV. R m 360 EKLR 5x2x1,5. R m 360 SE-N1XV 4G16. R m 50 Kabel för förläggning och hantering. Leverans av E.on ELnät. CU-lina 25 mm². R m 1150

10 Rev 10(13) AXCEL 3x95/25. R m 1115 N1XE 4G95. R m 580 N1XE 4G16. R m 50 SCB.72 Kablar i kabelskyddsrör i mark Kabel för leverans och förläggning. SE-N1XE-U 4G10mm² gul. R m 710 SE-N1XV-AS 4G95. R m 160 Kabel för förläggning och hantering. Leverans av Karlshamns energi. CU-lina 35 mm². R m 15 AXLJ 3x95/16 12kV. R m 15 EKLR 5x2x1,5. R m 15 SE-N1XV 4G16. R m 5 Kabel för förläggning och hantering. Leverans av E.on ELnät. CU-lina 25 mm². R m 110 AXCEL 3x95/25. R m 140 N1XE 4G95. R m 110 N1XE 4G16. R m 15 SEC.2 SKB.3 SKB.32 Säkringar för högst 1 kv Stolpsäkringar. R st 85 Typ enl. Armaturförteckning. Avsäkras 6 Amp. KABELSKÅP Kabelskåp för lågspänning Befintligt kabelskåp placerat enligt ritning E63-01 R st 1 kompletteras med 1 st. 3-fasgrupp 25A, avsäkras 3x10A. Befintligt kabelskåp K1 placerat enligt ritning E63-11 Abonnemang avslutas. Kabelskåp återlämnas till av beställaren anvisad plats. R st 1 Nytt kabelskåp KB 3017 typ CDC 020 försett med markerings-stång, placerat vid sektion 1/475. bestyckat med 2 st säkringslinjaler, avsäkr. 10A. SLD000 avsäkrade med 10 A. samt anslutningsdon för inkommande och vidare matande kablage. R st 1

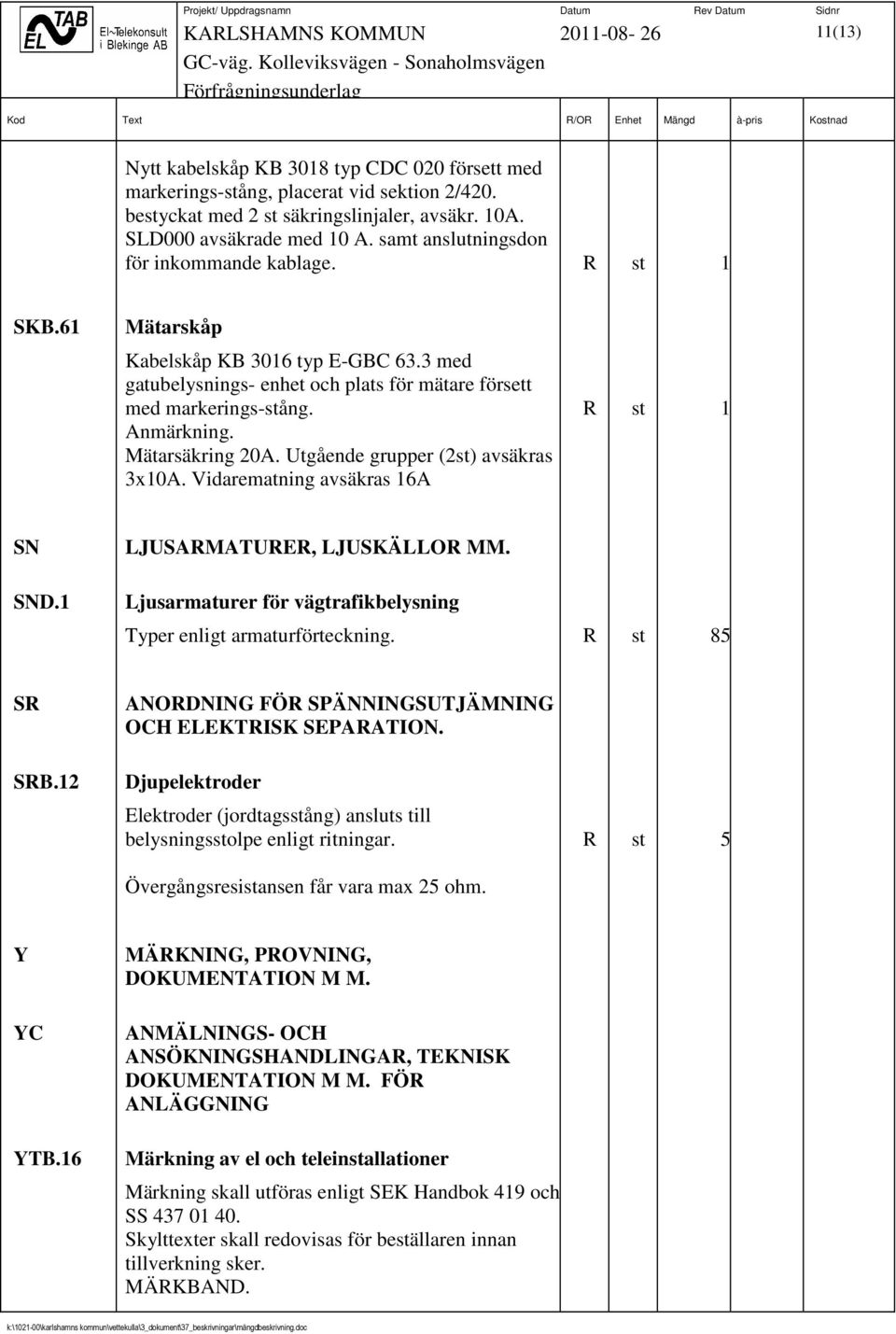

11 Rev 11(13) Nytt kabelskåp KB 3018 typ CDC 020 försett med markerings-stång, placerat vid sektion 2/420. bestyckat med 2 st säkringslinjaler, avsäkr. 10A. SLD000 avsäkrade med 10 A. samt anslutningsdon för inkommande kablage. R st 1 SKB.61 Mätarskåp Kabelskåp KB 3016 typ E-GBC 63.3 med gatubelysnings- enhet och plats för mätare försett med markerings-stång. R st 1 Anmärkning. Mätarsäkring 20A. Utgående grupper (2st) avsäkras 3x10A. Vidarematning avsäkras 16A SN SND.1 LJUSARMATURER, LJUSKÄLLOR MM. Ljusarmaturer för vägtrafikbelysning Typer enligt armaturförteckning. R st 85 SR SRB.12 ANORDNING FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION. Djupelektroder Elektroder (jordtagsstång) ansluts till belysningsstolpe enligt ritningar. R st 5 Övergångsresistansen får vara max 25 ohm. Y YC YTB.16 MÄRKNING, PROVNING, DOKUMENTATION M M. ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M. FÖR ANLÄGGNING Märkning av el och teleinstallationer Märkning skall utföras enligt SEK Handbok 419 och SS Skylttexter skall redovisas för beställaren innan tillverkning sker. MÄRKBAND.

12 Rev 12(13) Skyltar och märkbricka. YTB.1632 Märkning av ledningssystem i elkraftsinstallationer Kabel skall ledningsmärkas med beständig märkskylt IN och UT samt stolpnr. i resp. stolpe. Märkskyltarna fastsättes med buntband på kabel. Graverad märkskylt av plast. ( Gäller även ej anslutna kablar.) R st 180 MÄRKNING AV KABLAR I MARK Märkbricka skall fästas med skruv på markeringsstolpe typ H11. R st 3 Skylt eller märkbricka skall innehålla uppgifter om kabeltyp och kabelarea och avstånd från stolpe till kablar samt anläggning som respektive kabel är avsedd för, samt vara av väderbeständigt material. Anm. Markeringsstolpar placeras så att gräsklippning av dikesren ej påverkas. YTB Märkning av platsutrustningar i belysningssystem Graverad märkskylt av plast (GB-skåp). R st 1 Graverad märkskylt av plast kabelskåp R st 2 YTC YTC.16 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av el- och telesystem Följande provningar skall utföras: isolationsmätning av samtliga ledningar. - kontrollmätning av att utlösningsvillkoret är uppfyllt. - funktionsprovning av belysningsanläggningen. YUD YUD.6 RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för el- och teleinstallationer Enreprenören skall överlämna senast vid slutbesiktningen 2 omgångar relationshandlingar insatta

13 Rev 13(13) i pärm samt 1 omgång på CD till beställaren samt vardera1 komplett omgång till E.ON Elnät och Karlshamns energi YUD.63 YUD.633 Relationshandlingar för elkraftsinstallationer Följande relationshandlingar skall överlämnas Planritningar samt inplastade planritningar på kabelförläggning som skall placeras i kabelskåp för gatubelysning i A3-format. - Dokumentation på kabelskåp som även skall. placeras inplastade i kabelskåp. - Dokumentation på stolpar och fundament. - Egenkontroll över montage av stolpfundament. - Dokumentation på armaturer. - Skyltlista. - Isolationsmätningsprotokoll. - Armaturförteckning. - Leverantörens monterings och skötselanvisningar över i entreprenaden ingående komponenter. - Protokoll på uppmätning av utlösningsvilkoret. - Egenkontroll över kontroll före drifttagning. Relationshandlingar för installationer i belysningssystem och ljussystem Relationshandlingar för vägtrafiksystem Samtliga kablar, inklusive skarvar, kabelskåp, kabelskyddsrör och stolpfundament skall inmätas i koordinater x, y, och lagras digitalt på CD-skiva. - Sweref
