1 Energieffektivisering Bygg för låga framtida energikostnader! David Hårsmar, Energirådgivare, tel Rådgivarna i Sjuhärad Informationen presenteras som en del i projektet ELBP Energieffektivisering i Lantbrukets Byggprojekt Projektet finansieras av Länsstyrelsen i Västra Götaland med EU-medel

2 Vad är energi? Primär energi Sekundär energi Användbar Energi- slutlig energianvändning levererad energi direkt energi energi tjänster kol olja gas kärnbränsle vattenkraft el eldningsolja dieselolja bensin gas ljus värme rörelseenergi lägesenergi belysning inneklimat transport sönderdelning lyft kylning vind biobränsle m.m. sol biomassa Illustration: Lars Neuman, LRF-Konsult

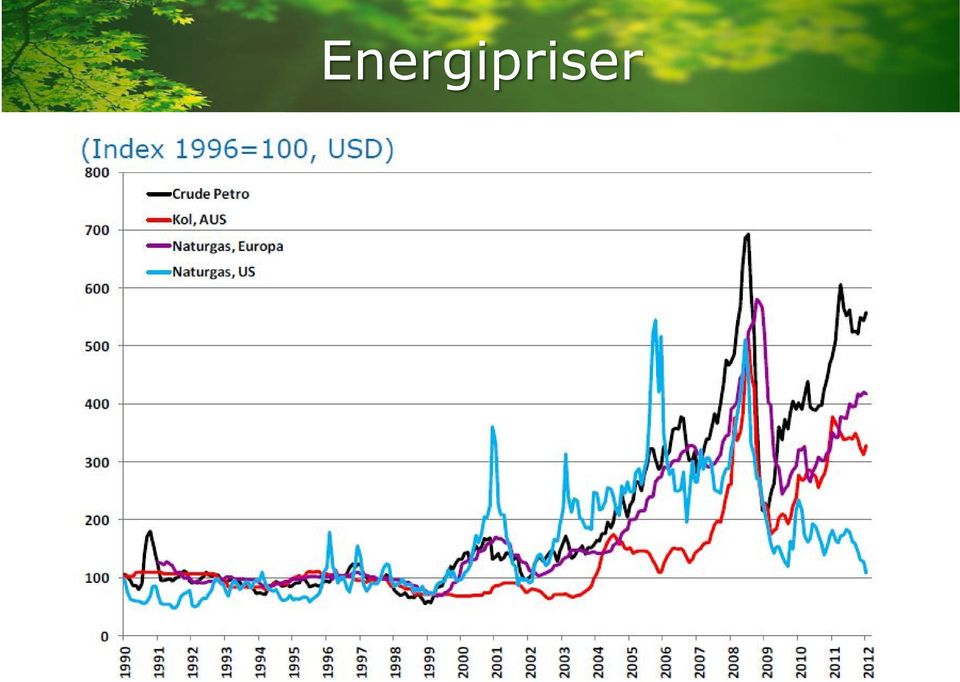

3 Energipriser

4 Dieselpris vid pump kr/liter 16:00 14:00 12:00 10:00 8:00 6:00 4:00 2:00 0:00 Försäljningspris, diesel; källa: SPBI

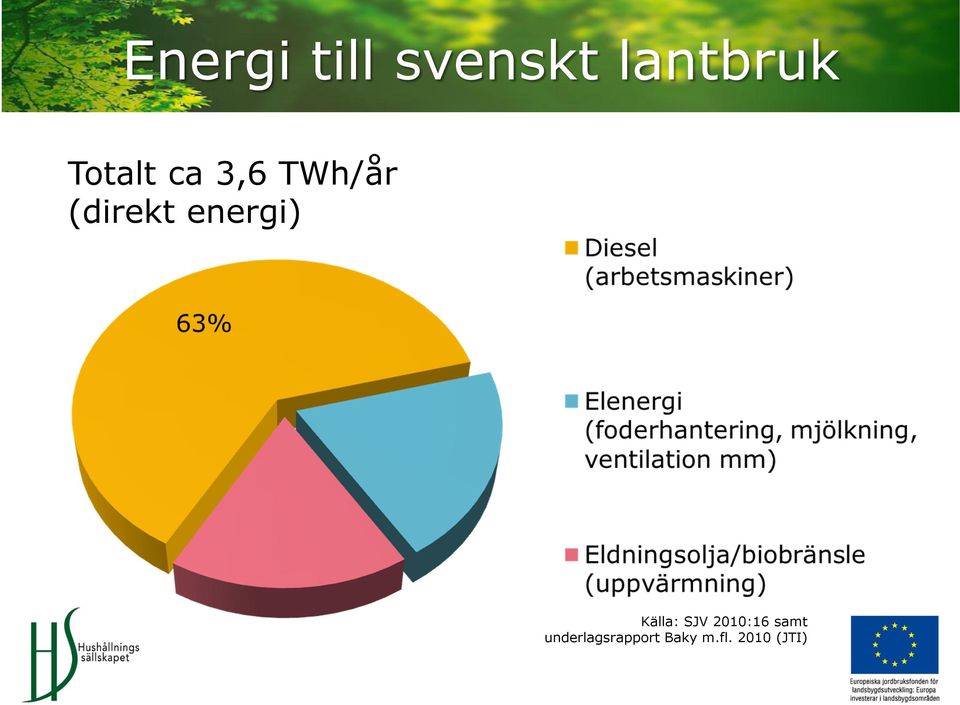

5 Energi till svenskt lantbruk Totalt ca 3,6 TWh/år (direkt energi) Källa: SJV 2010:16 samt underlagsrapport Baky m.fl (JTI)

6 Energianvändning i djurhållningen Produktionsinriktning Nyckeltal Min-Max Mjölk (kwh/kg mjölk) 0,154 0,099-0,333 Nöt, köttdjur (kwh/kg kött) 7,75 2,06-11,77 Smågrisproduktion (kwh/smågris) 47,9 27,5-63,8 Slaktsvinproduktion (kwh/slaktsvin) 29,4 12,4-52,6 Äggproduktion (kwh/kg ägg) 0,38 0,175-0,524 Slaktkyckling (kwh/kg kött) 1,31 Hästskötsel (kwh/stallplats) 1084

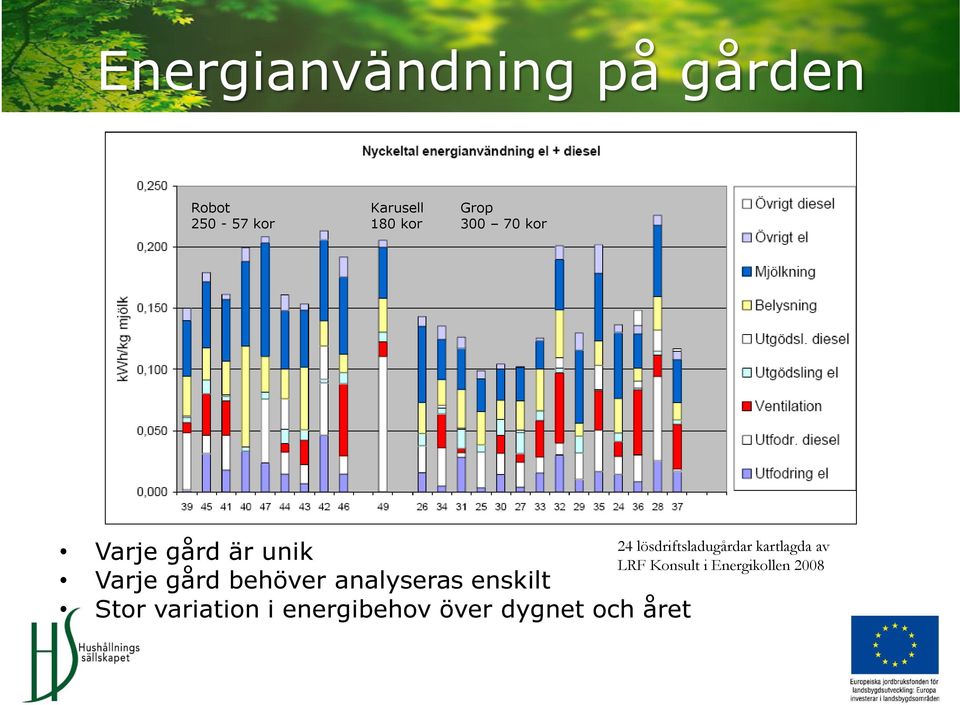

7 Energianvändning på gården Robot kor Karusell 180 kor Grop kor 24 lösdriftsladugårdar kartlagda av Varje gård är unik LRF Konsult i Energikollen 2008 Varje gård behöver analyseras enskilt Stor variation i energibehov över dygnet och året

8 Fördelning mjölkproduktion 9 robotgårdar Källa: L. Neuman 14 lösdriftsstall mjölkning i mjölkgrop Källa: L. Neuman

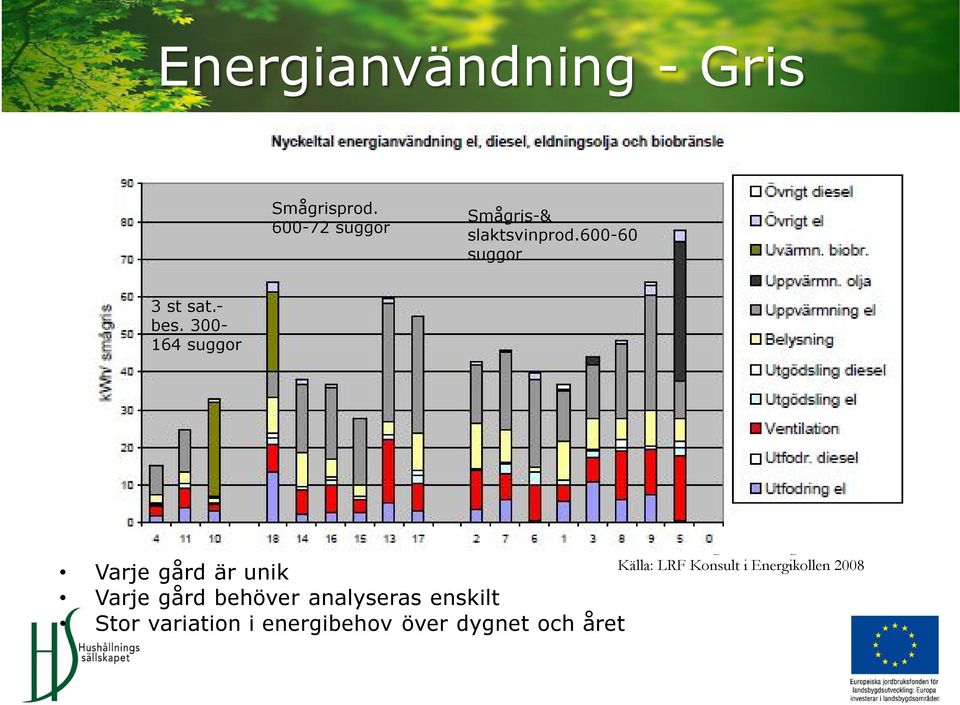

9 Energianvändning - Gris Smågrisprod suggor Smågris-& slaktsvinprod suggor 3 st sat.- bes suggor Varje gård är unik 24 lösdriftsladugårdar kartlagda av Källa: LRF Konsult i Energikollen 2008 Varje gård behöver analyseras enskilt Stor variation i energibehov över dygnet och året

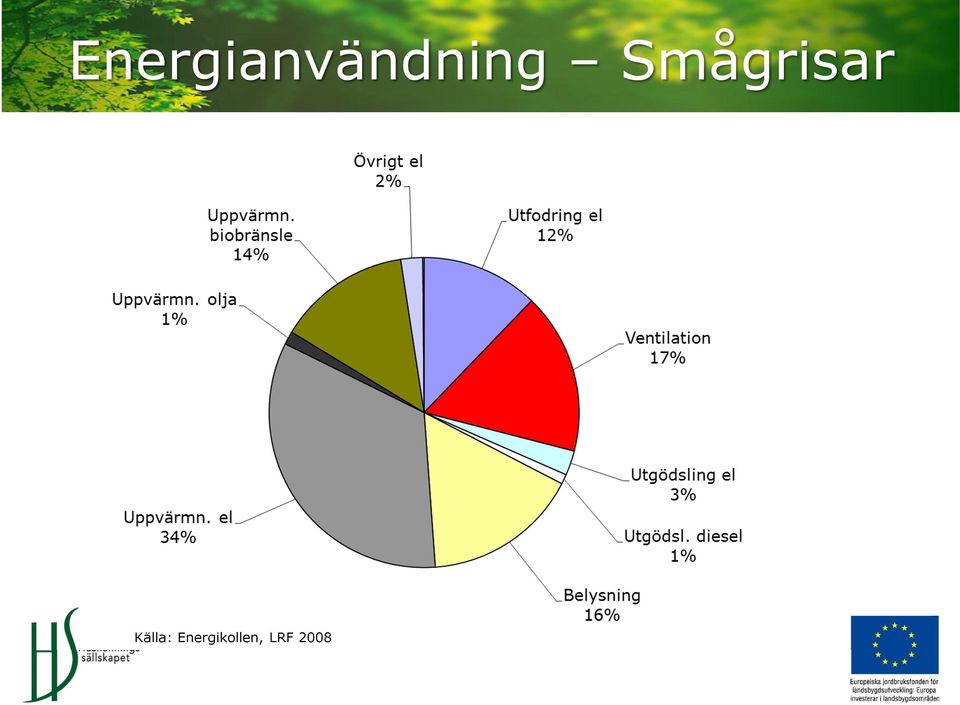

10 Energianvändning Smågrisar Källa: Energikollen, LRF 2008

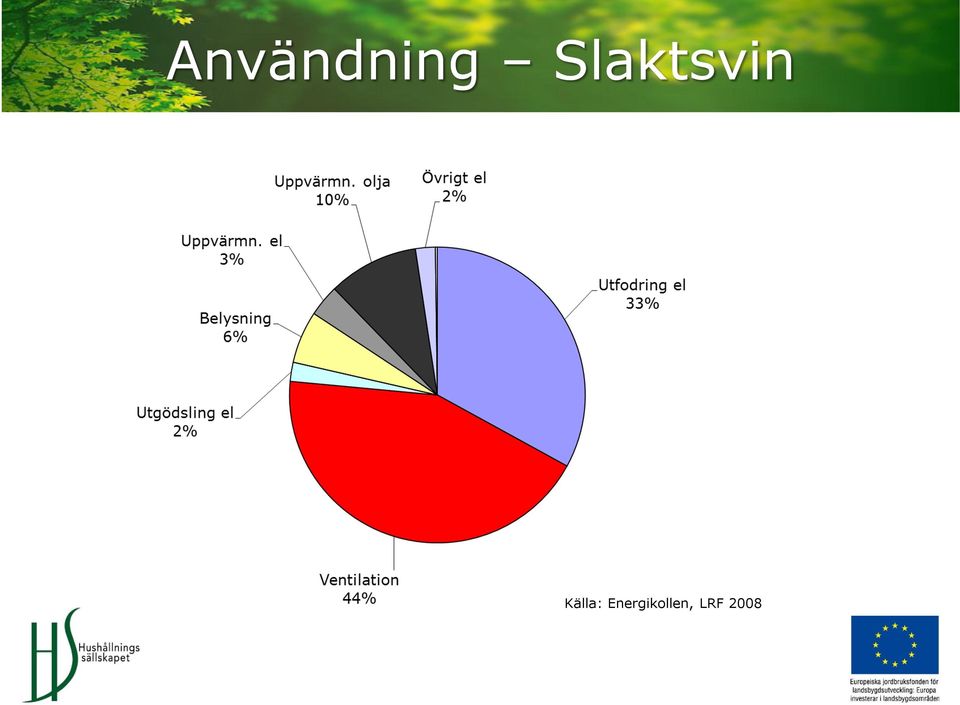

11 Användning Slaktsvin Källa: Energikollen, LRF 2008

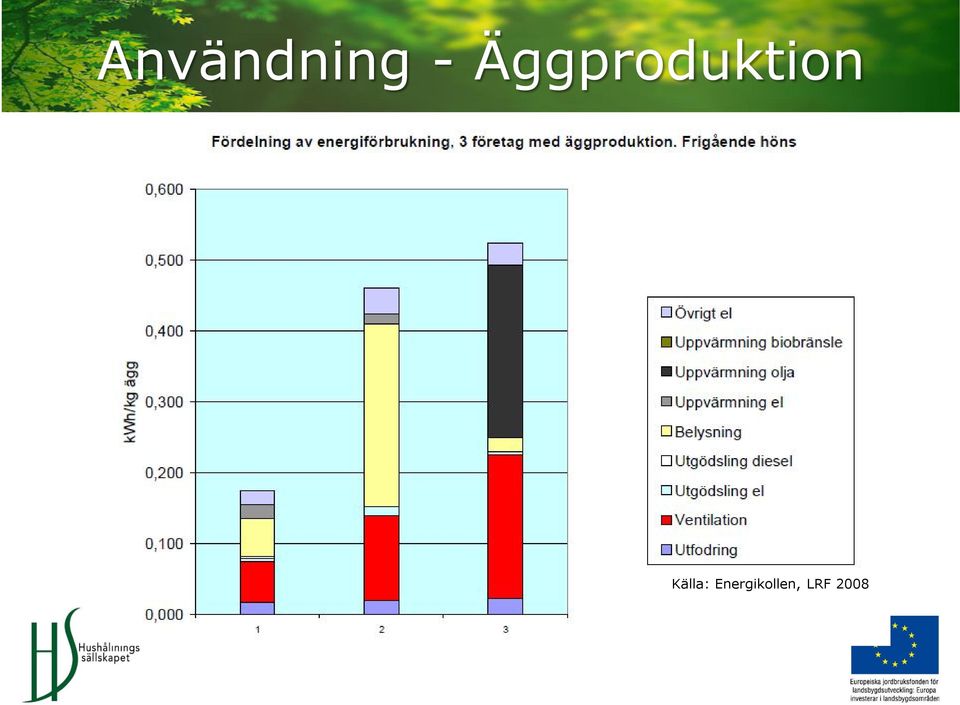

12 Användning - Äggproduktion Källa: Energikollen, LRF 2008

13 Energianvändning kycklingproduktion Utfodring, el 0,0 Ventilation 4% Belysning 11% Utgödsling, diesel 1% Mätningar på en gård , medeltal av mätningar på fem omgångar Uppvärmning, olja 84% Källa: Hörndahl, SLU 2008

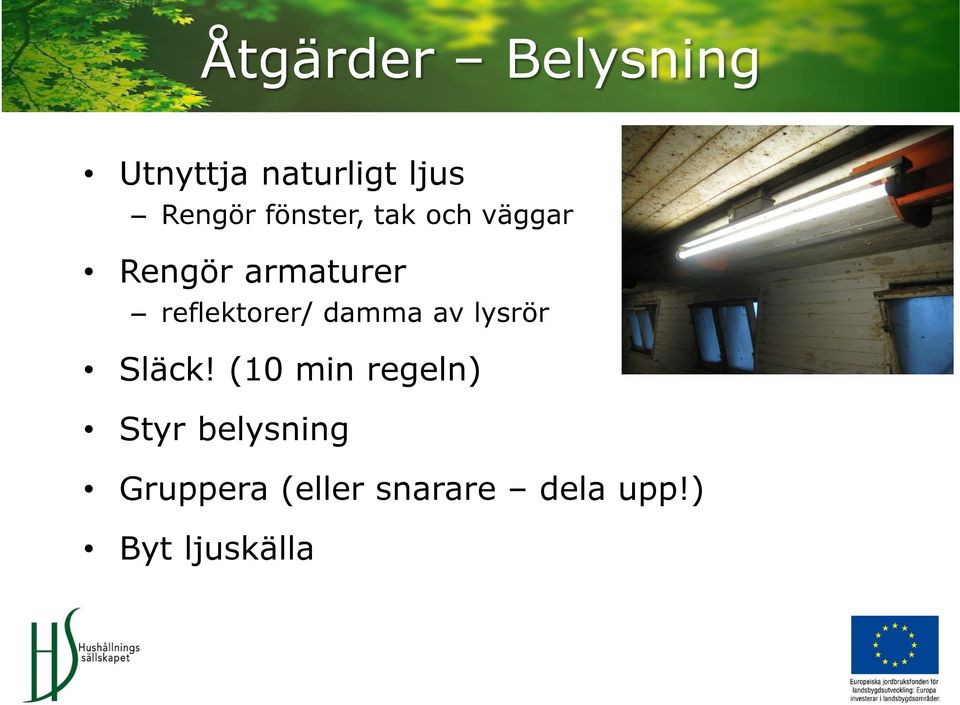

14 Åtgärder Belysning Utnyttja naturligt ljus Rengör fönster, tak och väggar Rengör armaturer reflektorer/ damma av lysrör Släck! (10 min regeln) Styr belysning Gruppera (eller snarare dela upp!) Byt ljuskälla

15 Styr belysning Tid Timer Tidur / klocka Astronomiskt ur Ljus Ljusrelä / skymningsrelä Närvaro Rörelse (IR mfl tekniker) Akustisk Dimmer

16 Behov belysning, kor Källa: Dansk Landbrugsrådgivning, 2006 (Byggninger, 32 A)

17 Ställ krav! Verkningsgrad (lumen per watt, lm/w) Livslängd Brinntid Antal tändcykler Effekt över livslängd minskande ljusmängd med ökande ålder Ljusutbyte vid olika temperaturer Klassning och kapsling (IPxx) Kostnad för byte av lampor arbetstid och utbyteslampa

18 LCC Livscykelkostnad Nuvärde, kr Elkostnad 0,8 kr/kwh Real kalkylränta 5% Real energiprisökning 3% Tid kalkyl omfattar 20 år Storlek lokal m2 Tänt i medeltal 8 h/dygn Elenergi Drift och underhåll Investering HPS MH Lysrör, T8 HF

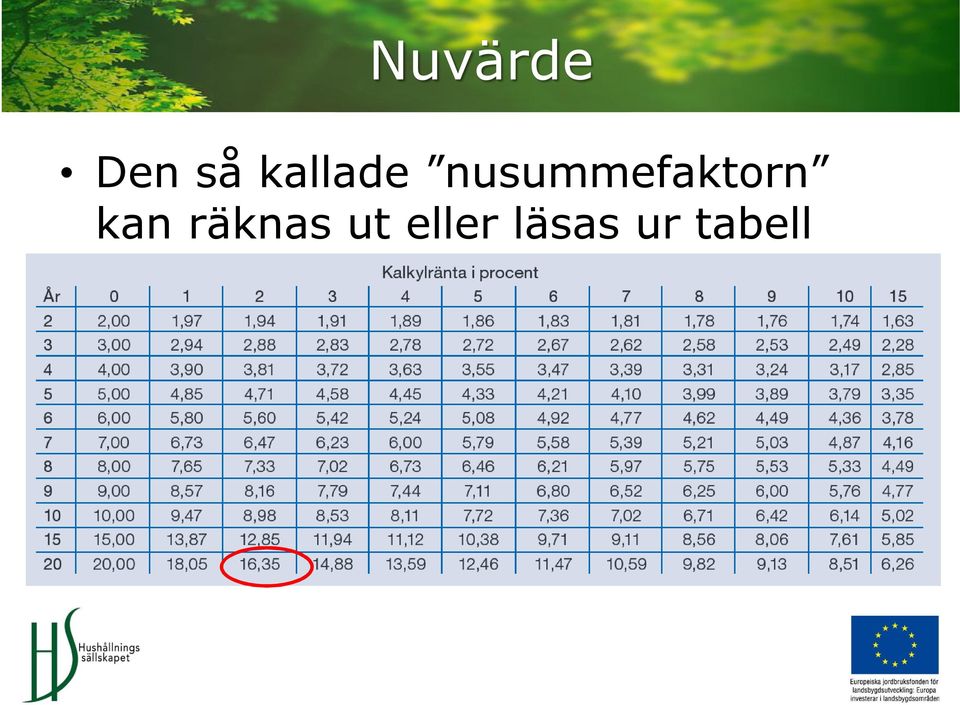

19 Nuvärde Den så kallade nusummefaktorn kan räknas ut eller läsas ur tabell

20 Verkningsgrad Lysröret ger enl tillverkaren 1350 lm Märkning 18 W = 75 lm/w Uppmätt effekt 26 W = 52 lm/w

21 Maximalt ljusflöde

22

23 Verkningsgrad

24 LED framtiden?

25 Exempel

26 Energimätare El Värme

27 Var skall man mäta? Belysning kanske inte kräver fast monterad mätare däremot: Ventilation Mjölkkyl Robot Utfodringssystem Torkanläggning Det kan finnas inbyggd mätare i moderna frekvensomriktare till t.ex. vacuumpump

28 Mjölkrobot mätning rekommenderas Citat från danska Farm Test från 2004: Och från liknande test år 2009:

29 Effektiva elmotorer 4 kw motor som går 5 tim/dygn med v- grad 82 %. Kalkyl som visar investeringspot. för IE2- och IE3motor utan och med 5 procent elprishöjning. IE2-motor 86% IE3-motor 88% Elpris 0,80 Elpris 1,30 Elpris 0,80 Elpris 1,30 kr Årsbesparing kr Extra arbete och underhåll kr TB för ränta och värdeminskning kr Avskrivningstid år Ränta 6% 6% 6% 6% Investeringspotential kr

30 Källa: Intelligent styrning
