1 Miljöteknisk markundersökning Björkö 1:110 Björkö, Öckerö kommun Uppdragsgivare: Björkö Hamn- och Fiskareförening Upprättad av: Jenny Rönnegård Granskad av: Caroline Petersen Godkänd av: Markus Nilsson Sandström AB Exportgatan 38 C, Hisings Backa. Tel , Fax Korta gatan 7, Solna. Tel Luleå: Småbåtsgatan 1, Luleå. Tel Org. nr ,

2 Miljöteknisk markundersökning Sammanfattning Sandström AB har på uppdrag av Björkö Hamn- & Fiskareförening genomfört en miljöteknisk markundersökning av fastigheten Björkö 1:110 i Öckerö kommun. Fastigheten ägs av Björkö Hamn- och Fiskareförening. Syfte med den miljötekniska markundersökningen var att identifiera, kvantifiera och eventuellt avgränsa förorenade områden inom fastigheten samt mäta halten radon i marken. Därefter var målet med undersökningen att bedöma om en eventuell förorening utgör en risk för människors hälsa eller för miljön. Det undersökta området ligger i norra delen av Skarvikshamnen på Björkö och utgörs av en grusad och delvis asfalterad yta för parkering eller vinteruppställning för båtar. Undersökningsområdet är uppfyllt med sprängsten till okänt djup. Misstänkta föroreningar är PAH, PCB, metaller och tennorganiska föreningar. Tennorganiska föreningar som till exempel tributyltenn (TBT) har tidigare använts i framförallt båtfärg för att förhindra påväxt av alger. Sedan mitten av 1980-talet är TBT förbjudet och har ersatts av ämnen som till exempel koppar och zink. Områdets nuvarande och planerade markanvändning bedöms vara i nivå med Naturvårdsverkets klassificering mindre känslig mark (MKM). Totalt grävdes 42 provgropar inom undersökningsområdet. Provgroparna grävdes med spade och provtagningsdjupet uppgick till ca 0,2 m. De 42 stickproven slogs ihop till två samlingsprov innan de skickades till analys. Mätning av markradon genomfördes på 0,8 meters djup i fyra provtagningspunkter. Radonmätningen visar att marken inom undersökningsområdet bör klassas som lågradonmark. De ämnen vars medelhalt uppmätts till över Naturvårdsverkets generella riktvärden för MKM är TBT och koppar. Uppmätta medelhalter av PCB och zink överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). I två enskilda stickprov har kopparhalter över haltgräns för farligt avfall uppmätts med fältinstrument. Källan till dessa föroreningar är med största sannolikhet färgskrap från de fritidsbåtar som står uppställda på området vintertid. De uppmätta halterna av framförallt TBT och koppar bedöms utgöra en risk för markmiljön och en hälsorisk för människor som vistas på området. Föroreningarna bedöms också utgöra en risk med avseende på spridning till ytvatten och marina sediment. En sådan spridning skulle kunna utgöra en risk för vattenlevande organismer och människor som fiskar eller badar i området. Utifrån ovanstående resonemang bedöms efterbehandlingsåtgärder av ytjorden inom undersökningsområdet som nödvändiga. I samband med detta bör en kontroll av föroreningsinnehåll i djupare liggande jordlager och markvattnet i fyllnadsområdet genomföras. 2

3 Miljöteknisk markundersökning 1 Inledning och syfte 4 2 Bakgrundsinformation Generell områdesbeskrivning Hydrogeologiska förhållanden Beskrivning av undersökningsområdet och nuvarande verksamhet Branschspecifika föroreningar 5 3 Fältarbete Provtagningsplan Jordprovtagning Radonmätning 6 4 Riktvärden Jord Aktuella riktvärden på undersökningsplatsen 8 5 Analyser Jord Fältanalyser Laboratorieanalyser 8 6 Resultat Fältobservationer och fältmätningar Laboratorieanalys av jord Markradon 13 7 Riskbedömning Föroreningssituation Spridningsförutsättningar Exponeringsanalys Känslighet och skyddsvärde Samlad riskbedömning Osäkerheter 15 8 Åtgärds- och undersökningsbehov 15 Referenser 16 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Situationsplan med lokalisering av provtagningspunkter och resultat av XRF-mätningar Provtagningsprotokoll Analysrapporter, Eurofins 3

4 Miljöteknisk markundersökning 1 Inledning och syfte Sandström AB (Sandström) har på uppdrag av Björkö Hamn- & Fiskareförening genomfört en miljöteknisk markundersökning av fastigheten Björkö 1:110 i Öckerö kommun. Syfte med den miljötekniska markundersökningen var att: Identifiera potentiella föroreningskällor inom fastigheten Identifiera, kvantifiera och eventuellt avgränsa förorenade områden inom fastigheten Undersöka förekomst av markradon Bedöma om en eventuell förorening utgör en risk för människors hälsa eller för miljön Undersökningen har fokuserats till ytjorden inom fastigheten. 2 Bakgrundsinformation Bakgrundsuppgifterna som sammanställts är hämtade från beställaren. Fastigheten ägs av Björkö Hamn- & Fiskareförening. 2.1 Generell områdesbeskrivning Den undersökta fastigheten Björkö 1:110 ligger i den norra delen av Skarvikshamnen på Björkö. Figur 1. Lokalisering av den undersökta fastigheten Björkö 1:110. Undersökningsområdet är inringat med rött (Eniro.se). 4

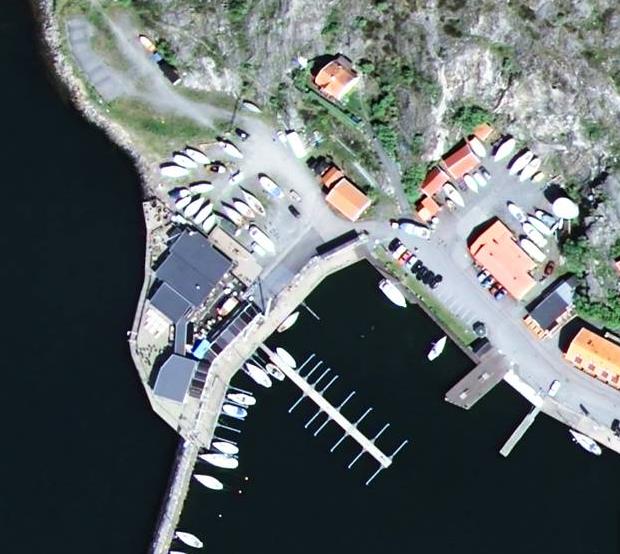

5 Miljöteknisk markundersökning 2.2 Hydrogeologiska förhållanden Det undersökta området är flackt med havet i väster och berg i dagen åt nordost inåt Björkö, figur 2. Grundvattenriktningen bedöms vara mot havet i väst. Björkö försörjs av kommunalt vatten från Göteborgs Stad. Enligs SGUs brunnsarkiv finns det ändå en del enskilda brunnar på ön, ingen av dessa ligger dock närmare än 200 meter från undersökningsområdet (SGU, 2015) 2.3 Beskrivning av undersökningsområdet och nuvarande verksamhet Det undersökta området ligger i norra delen av Skarvikshamnen på Björkö i Öckerö kommun och utgörs av en grusad och delvis asfalterad yta för parkering eller vinteruppställning för båtar. Strax sydväst om undersökningsområdet ligger en restaurang och en småbåtshamn, figur 2. Närmaste bostäderna ligger på berget åt nordost. Undersökningsområdet är uppfyllt med sprängsten till okänt djup. Ovan sprängstenen återfinns ett lager finare fyllnadsmaterial. Fyllnadsmaterialets ursprung är okänt. Undersökt område Figur 2. Detaljbild av undersökningsområdet inom Björkö 1:110 (Eniro, se) 2.4 Branschspecifika föroreningar I fyllnadsmaterial av okänt ursprung påträffas ofta PAH, metaller och PCB. Parkerade fordon kan ge upphov till oljeföroreningar. Inom områden där underhåll av båtar sker återfinns ofta höga halter av bland annat oljor, tungmetaller och tennorganiska föreningar. Tennorganiska föreningar som till exempel tributyltenn (TBT) och dess nedbrytningsprodukter dibutyltenn (DBT) och monobutyltenn (MTB) har använts i framförallt båtbottenfärg för att förhindra påväxt av alger (Hav möter Land, 2013). TBT började användas under 1960-talet och har sedan dess spridits i stor omfattning i marina miljöer. 5

6 Miljöteknisk markundersökning Höga koncentrationer uppmätts i ytvatten, bottensediment och på land kring hamnområden. Sedan mitten av 1980-talet är TBT-färg förbjudet att använda på mindre båtar. Från 2003 är all användning av dessa färger förbjuden på fartyg registrerade i EU och sedan 2008 finns en bindande konvention för förbud av TBT-färg även internationellt. Koppar, zink och irgarol är exempel på ämnen som ersatt TBT i båtfärg sedan 2008 (Hav möter Land, 2013). 3 Fältarbete Som förberedelser för fältarbetet underrättades fastighetsägare och nuvarande verksamhetsutövare. Innan provtagningstillfället gjordes en anmälan för utsättning av el-, tele- och VA-ledningar. Samtliga fält- och provtagningsarbeten utfördes i enlighet med de rekommendationer och riktlinjer som SGF utarbetat (SGF 2013). Provgroparna grävdes med spade till ett djup av ca 0,2 meter under markytan. Mätning av markradon skedde med ett RAD7 Radongasinstrument hyrt av Radon i Väst. Rad7 är ett portabelt och batteridrivet instrument för att bestämma koncentrationen av radon i luft, vatten eller jordprover. Instrumentet är mångsidigt och kan användas för såväl korttids- som långtidsmätningar. I detta fall utgjordes en mätning av medelvärdet av fyra cykler á 5 minuters mätning per cykel. Provtagningsspjutet fördes ner till ett djup av ca 0,8 meter innan pumpning och mätning påbörjades. För att komma ner med provtagningsspjutet i sprängstenen användes en borrmaskin, figur 3. Fältarbetena genomfördes av Lars Carlsson, Sandström. 3.1 Provtagningsplan Efter samråd med miljökontoret på Öckerö och med beställaren bestämdes att undersökningen skulle genomföras genom handprovtagning med spade. Maximalt antal provtagningspunkter som hanns med på en arbetsdag skulle samlas in med ytjorden som huvudmål. Fyra provtagningspunkter för markradon placerades ut slumpvis inom undersökningsområdet. 3.2 Jordprovtagning Jordprovtagning utfördes i sammanlagt 42 provtagningspunkter. Provtagningspunkternas lokalisering redovisas i figur 4 samt på provtagningsplan i bilaga 1. Sammanlagt insamlades 42 jordprover. Samtliga jordprover förpackades i diffusionstäta plastpåsar innan mätning med PID- och XRF-instrument. PIDinstrument mäter flyktiga ämnen i jorden och XRF-instrumentet mäter tungmetaller. Jordproverna förvarades kallt och mörkt i fält och under transporter. 3.3 Radonmätning Mätning av markradon genomfördes i fyra provtagningspunkter (R1-R4), figur 3, figur 4 och bilaga 1. 6

7 Miljöteknisk markundersökning Figur 3. Rad7-mätning Figur 4. BH1-BH42 är provgropar för jordprovtagning, R1-R4 är markradonmätningspunkter, se även bilaga 1. 4 Riktvärden 4.1 Jord Naturvårdsverket har utarbetat generella riktvärden för bedömning av förorenad mark (Naturvårdsverket 2009). De generella riktvärdena har utarbetats för två olika typer av markanvändning, där exponeringsvägar och 7

8 Miljöteknisk markundersökning exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa såsom intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar, samt dricksvatten som tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, handel, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. För tributyltenn (TBT) dibutyltenn (DBT) och monobutyltenn (MBT) har Hav möter Land i samarbete med Kemakta tagit fram riktvärden för återanvändning av muddermassor. Riktvärdena är uppdelade på samma markanvändningsområden som Naturvårdsverket, KM och MKM (Hav möter Land, 2013). Uppmätta föroreningshalter kommer även att jämföras med Avfall Sveriges haltgränser för farligt avfall (Avfall Sverige, 2007). 4.2 Aktuella riktvärden på undersökningsplatsen Inom den aktuella undersökningsplatsen finns inga bostäder. Området idag utgörs av en grustya framför en restaurang. Grusytan fungerar som parkering samt uppställningsplats för båtar. Planer på nybyggnation inom området gäller bodar, förråd, lokaler för handel mm. Inga bostäder planeras enligt fastighetsägaren inom det undersökta området. Markanvändningen bedöms därmed kunna betraktas som MKM. 5 Analyser 5.1 Jord Fältanalyser Okulär jordartsbestämning genomfördes kontinuerligt i varje provtagningspunkt, bilaga 2. Mätning av porgas (flyktiga kolväten) med PIDinstrument (Photovac 2020 Pro) och mätning av metaller med XRF-instrument (Niton XLt 700) genomfördes på samtliga insamlade jordprover Laboratorieanalyser Efter fältmätning med PID- och XRF-instrument togs beslut att slå ihop jordprov till samlingsprov innan laboratorieanalys. BH1-BH23 (södra delen) slogs ihop till Samling 1 och BH24-BH42 (norra delen) slogs ihop till Samling 8

9 Miljöteknisk markundersökning 2. Två duplikat (Samling 1 = Samling 1:1 och Samling 1:2)(Samling 2 = Samling 2:1 och Samling 2:2) av dessa samlingsprov lämnades till ackrediterat laboratorium (Eurofins) för analys av tennorganiska föreningar, metaller, PCB och petroleumämnen (alifatiska och aromatiska kolväten + BTEX) och PAH. 6 Resultat 6.1 Fältobservationer och fältmätningar Samtliga jordprover mättes med PID-instrument för kontroll av flyktiga kolväten och med XRF-instrument för översiktlig kontroll av tungmetallförekomster. PID-analysen visade inte på någon förekomst av flyktiga ämnen i något av de insamlade jordproverna, bilaga 2. XRF-analysen visade att det förekommer förhöjda halter av metaller (främst koppar men även zink och nickel) i ytjorden inom undersökningsområdet, tabell 1. De förhöjda metallhalterna förekommer slumpvis över hela ytan men en tendens till högst halter på den norra delen av undersökningsområdet kan utskiljas. Enligt XRFanalysen överstigs haltgränsen för farligt avfall i två provpunkter, BH34 (koppar) och i BH42 (baserat på den samlade risken från zink, bly och koppar). 9

10 Miljöteknisk markundersökning Tabell 1. Resultatet av XRF-analyser av jordprover. Halter som överstiger riktvärdena för MKM, KM eller Avfall Sveriges haltgräns för farligt avfall är markerade med olika färg. Resultatet finns även på situationsplan i bilaga 1. Ämne/ämnesgrupp [mg/kg] As Pb Cd Co Cu Cr Hg Ni Zn RV KM , , RV MKM , FA Djup (m) >1 (Zn+CU+P/ 2500 =FA BH1 0-0,2 <LOD <LOD <LOD <LOD 561 <LOD <LOD <LOD 349 0,36 BH2 0-0,2 <LOD <LOD <LOD <LOD 114 <LOD <LOD <LOD 68 0,07 BH3 0-0,2 <LOD 26 <LOD <LOD 270 <LOD <LOD <LOD 311 0,24 BH4 0-0,2 <LOD <LOD <LOD <LOD 119 <LOD <LOD <LOD 182 0,12 BH5 0-0,2 <LOD <LOD <LOD <LOD 126 <LOD <LOD <LOD 217 0,14 BH6 0-0,2 <LOD <LOD <LOD <LOD 10 <LOD <LOD <LOD 88 0,04 BH7 0-0,2 <LOD <LOD <LOD <LOD 180 <LOD <LOD <LOD 196 0,15 BH8 0-0,2 <LOD <LOD <LOD <LOD 620 <LOD <LOD <LOD 352 0,39 BH9 0-0,2 <LOD <LOD <LOD <LOD 184 <LOD <LOD <LOD 143 0,13 BH10 0-0,2 <LOD 49 <LOD <LOD 395 <LOD <LOD <LOD 452 0,36 BH11 0-0,2 <LOD 30 <LOD <LOD 336 <LOD <LOD <LOD 275 0,26 BH12 0-0,2 <LOD 22 <LOD <LOD 368 <LOD <LOD <LOD 171 0,22 BH13 0-0,2 <LOD <LOD <LOD <LOD 10 <LOD <LOD <LOD 107 0,04 BH14 0-0,2 <LOD <LOD <LOD <LOD 185 <LOD <LOD <LOD 365 0,22 BH15 0-0,2 <LOD <LOD <LOD <LOD 158 <LOD <LOD <LOD 170 0,13 BH16 0-0,2 <LOD <LOD <LOD <LOD 174 <LOD <LOD <LOD 126 0,12 BH17 0-0,2 <LOD 22 <LOD <LOD 207 <LOD 12,69 <LOD 170 0,16 BH18 0-0,2 <LOD <LOD <LOD <LOD 204 <LOD <LOD <LOD 198 0,16 BH19 0-0,2 <LOD <LOD <LOD <LOD 200 <LOD <LOD <LOD 177 0,15 BH20 0-0,2 <LOD <LOD <LOD <LOD 321 <LOD <LOD <LOD 287 0,24 BH21 0-0,2 <LOD <LOD <LOD <LOD 170 <LOD <LOD <LOD 210 0,15 BH22 0-0,2 <LOD <LOD <LOD <LOD 219 <LOD <LOD <LOD 254 0,19 BH23 0-0,2 <LOD 26 <LOD <LOD 10 <LOD <LOD <LOD 167 0,08 BH24 0-0,2 <LOD <LOD <LOD <LOD 110 <LOD <LOD <LOD 133 0,10 BH25 0-0,2 <LOD 24 <LOD <LOD 144 <LOD <LOD <LOD 173 0,14 BH26 0-0,2 <LOD 56 <LOD <LOD 10 <LOD <LOD <LOD 322 0,15 BH27 0-0,2 <LOD <LOD <LOD <LOD 115 <LOD <LOD <LOD 173 0,12 BH28 0-0,2 <LOD <LOD <LOD <LOD 10 <LOD <LOD <LOD 250 0,10 BH29 0-0,2 <LOD <LOD <LOD <LOD 10 <LOD <LOD <LOD 126 0,05 BH30 0-0,2 <LOD 23 <LOD <LOD 10 <LOD <LOD <LOD 82 0,04 BH31 0-0,2 <LOD 23 <LOD <LOD 296 <LOD <LOD <LOD 170 0,20 BH32 0-0,2 <LOD <LOD <LOD <LOD 10 <LOD <LOD ,04 BH33 0-0,2 <LOD <LOD <LOD <LOD 177 <LOD <LOD <LOD 290 0,19 BH34 0-0,2 <LOD <LOD <LOD <LOD 3492 <LOD <LOD <LOD ,92 BH35 0-0,2 <LOD 39 <LOD <LOD 1413 <LOD <LOD <LOD 770 0,89 BH36 0-0,2 <LOD <LOD <LOD <LOD 556 <LOD <LOD <LOD 858 0,57 BH37 0-0,2 <LOD <LOD <LOD <LOD 227 <LOD <LOD ,19 BH38 0-0,2 <LOD 24 <LOD <LOD 149 <LOD <LOD <LOD 250 0,17 BH39 0-0,2 <LOD <LOD <LOD <LOD 201 <LOD <LOD <LOD 237 0,18 BH40 0-0,2 <LOD 21 <LOD <LOD 104 <LOD <LOD <LOD 155 0,11 BH41 0-0,2 <LOD <LOD <LOD <LOD 103 <LOD <LOD <LOD 240 0,14 BH42 0-0,2 <LOD 10 <LOD <LOD 550 <LOD <LOD <LOD ,07 Medelvärde 0-0,

11 Miljöteknisk markundersökning 6.2 Laboratorieanalys av jord I tabell 2 redovisas resultatet av analyserade petroleumämnen, PAH och PCB i jord tillsammans med Naturvårdsverkets generella riktvärden och Avfall Sveriges haltgräns för farligt avfall. Analysrapport med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. Tabell 2. Analysresultat av jordprover. Torrsubstanshalten TS anges i %, övriga analyser anges i mg/kg TS. Halter som överstiger riktvärden eller haltgräns för farligt avfall är markerade med olika färg. Detekterade parametrar är skrivna med fetstil. Beteckning: Enhet FA MKM KM Samling RV RV 1:1 Samling 1:2 Samling 2:1 Samling 2:2 Jordart F/ grsa F/ grsa F/ grsa F/ grsa Djup (m): 0-0,2 0-0,2 0-0,2 0-0,2 Alifater > C5-C8 mg/kgts <5 <5 <5 <5 >C8-C10 mg/kgts <3 <3 <3 <3 >C10-C12 mg/kgts <5 <5 <5 < >C12-C16 mg/kgts <5 <5 <5 <5 Summa >C5-C16 mg/kgts <20 <20 <20 <20 >C16-C35 mg/kgts <10 < Aromater Bensen mg/kgts - 0,04 0,012 <0,0035 <0,0035 <0,0035 <0,0035 Toluen mg/kgts <0,10 <0,10 <0,10 <0,10 Etylbensen mg/kgts <0,10 <0,10 <0,10 <0,10 Xylen mg/kgts <0,10 <0,10 <0,10 <0,10 >C8-C10 mg/kgts <4 <4 <4 <4 >C10-C16 mg/kgts <0,90 <0,90 <0,90 <0,90 >C16-C35 mg/kgts <1 <1 <1 <1 Summa PAH-L mg/kgts <0,30 <0,30 <0,30 <0,30 Summa PAH-M mg/kgts ,43 0,34 <0,30 0,39 Summa PAH-H mg/kgts ,81 0,58 0,48 0,54 PCB PCB-7 mg/kgts 50 0,2 0,008 0,11 0,15 <0,0080 <0,0080 Torrsubstans % 89% 91% 90% 90% Resultatet visar på förhöjda halter av PAH i alla samlingsprov och alifatiska kolväten >C16-C35 i Samling 2 (norra delen av området), halterna överstiger dock inte några av riktvärdena. I Samling 1 (södra delen av området) har dessutom förhöjda halter av PCB uppmätts. Halten PCB överstiger riktvärdet för KM men ligger under det aktuella riktvärdet för MKM. 11

12 Miljöteknisk markundersökning I tabell 3 redovisas resultatet av analyserade metaller i jord tillsammans med Naturvårdsverkets generella riktvärden och Avfall Sveriges haltgräns för farligt avfall. Analysrapport med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. Tabell 3. Analysresultat av jordprover. Torrsubstanshalten TS anges i %, övriga analyser anges i mg/kg TS. Halter som överstiger riktvärden eller haltgräns för farligt avfall är markerade med olika färg. Beteckning: Enhet FA MKM KM Samling RV RV 1:1 Samling 1:2 Samling 2:1 Samling 2:2 Jordart F/ grsa F/ grsa F/ grsa F/ grsa Djup (m): 0-0,2 0-0,2 0-0,2 0-0,2 Metaller Arsenik mg/kgts <2,1 2,3 <2,0 <2,1 Barium mg/kgts Bly mg/kgts Kadmium mg/kgts ,5 <0,20 <0,20 <0,20 <0,20 Kobolt mg/kgts ,3 8,6 8,2 Koppar mg/kgts Krom, total mg/kgts Nickel mg/kgts Vanadin mg/kgts Zink mg/kgts Torrsubstans % 89% 91% 90% 90% Metallanalysen av samlingsproven visar att medelhalten av koppar överstiger riktvärdet för MKM och medelhalten av zink överstiger riktvärdet för KM för både Samling 1 och Samling 2. Halterna av zink och koppar i Samling 2 (norra delen av undersökningsområdet) är generellt högre än i Samling 1 (södra delen av undersökningsområdet) precis som XRF-analysen visade. De båda duplikaten är relativt samstämmiga förutom för bly i Samling 1 där ena duplikatet visar på blyhalter >KM och det andra duplikatet visar på lägre halter. Även koppar- och zinkhalt i Samling 2 skiljer lite för mycket mellan duplikaten för att resultatet ska kännas helt tillförlitligt. Det är dock ingen skillnad i föroreningsklass mellan duplikaten. I tabell 4 redovisas resultatet av analyserade tennorganiska föreningar i jord tillsammans med Hav möter Lands riktvärden för återanvändning av muddermassor på land (Hav möter Land, 2013). Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. 12

13 Miljöteknisk markundersökning Tabell 4. Analysresultat av jordprover. Torrsubstanshalten TS anges i %, övriga analyser anges i µg/kg TS. Halter som överstiger riktvärden (Hav möte Land, 2013) eller haltgräns för farligt avfall är markerade med olika färg. Beteckning: Enhet FA MKM KM Samling RV RV 1:1 Samling 1:2 Samling 2:1 Samling 2:2 Jordart F/ grsa F/ grsa F/ grsa F/ grsa Djup (m): 0-0,2 0-0,2 0-0,2 0-0,2 Tennorganiska föreningar Dibutyltenn (DBT) µg/kgts Monobutyltenn (MBT) µg/kgts Tributyltenn (TBT) µg/kgts Dibutyltenn-Sn (DBT-Sn) µg/kgts Dioktyltenn (DOT) µg/kgts < 0,557 < 0,539 < 0,542 < 0,551 Dioktyltenn-Sn (DOT-Sn) µg/kgts < 0,191 < 0,186 < 0,186 < 0,190 Monobutyltenn-Sn (MBT-Sn) µg/kgts Monooktyltenn (MOT) µg/kgts ,733 1,36 < 1,11 1,09 Monooktyltenn-Sn (MOT-Sn) µg/kgts ,375 0,695 < 0,569 0,56 Tetrabutyltenn (TTBT) µg/kgts ,37 11,1 25,7 12,3 Tetrabutyltenn-Sn (TTBT-Sn) µg/kgts ,86 3,8 8,78 4,21 Tributyltenn-Sn (TBT-Sn) µg/kgts Tricyklohexyltenn (TCHT) µg/kgts < 1,32 < 1,08 < 1,08 < 1,57 Tricyklohexyltenn-Sn (TCHT-Sn) µg/kgts < 0,426 < 0,348 < 0,349 < 0,505 Trifenyltenn (TPhT) µg/kgts ,6 49 Trifenyltenn-Sn (TPhT-Sn) µg/kgts ,4 16,6 Torrsubstans % 89% 91% 90% 90% Resultatet visar att ytjorden inom det undersökta området är förorenad av tennorganiska föreningar. Högst halter har uppmätts av TBT men även nedbrytningsprodukterna DBT och MBT har uppmätts i höga halter. Halten av TBT överstiger de riktvärden för MKM som Hav r Land tagit fram med hjälp av Kemakta för att bedöma risker i samband med återanvändning av muddermassor på land (Hav möter Land, 2013). 6.3 Markradon Resultatet av mätningarna av markradon redovisas i tabell 5. Provtagningspunkternas läge redovisas i bilaga 1. 13

14 Miljöteknisk markundersökning Tabell 5. Resultat av radonmätning i mark Bq/m 3 Radonhalt Lågradonmark < Normalradonmark Högradonmark > R R R3 723 R4 298 Radonmätningen visar att marken inom undersökningsområdet bör klassas som lågradonmark. 7 Riskbedömning 7.1 Föroreningssituation De ämnen som uppmätts i halter över riktvärden för MKM i samlingsprov från hela den undersökta markytan är TBT och koppar. Källan till dessa föroreningar är med största sannolikhet färgskrap från de fritidsbåtar som står uppställda på området vintertid. 7.2 Spridningsförutsättningar Markytan utgörs av grus inom nästan hela det undersökta området. Under gruset återfinns ett några decimeter mäktigt lager av sand och grus ovan ett bergkrosslager med okänd mäktighet. Allt regnvatten som hamnar på markytan tränger ner i marken via det förorenade ytlagret ner till det genomsläppliga bergkrosslagret. Detta innebär att påvisade föroreningar av TBT och koppar har goda spridningsförutsättningar till både markvattnet i utfyllnadsområdet, havet och havssedimenten. 7.3 Exponeringsanalys TBT och övriga tennorganiska föreningar är hormonstörande ämnen som uppvisar komplexa toxiska effekter för gnagare och påverkar djurliv i havsmiljön (Hav möter Land, 2013). Toxiska effekter på reproduktion och utveckling för gnagare uppkommer vid relativt låga doser. Det huvudsakliga intaget av tennorganiska ämnen för människor är via intag av fisk och skaldjur. Miljöscreening som genomförts i svenska kustvatten visar på generellt förhöjda halter av TBT i ytvatten, ofta över EUs miljökvalitetsnorm (Hav möter Land, 2013). Koppar påverkar mag-tarmkanalen akut, vilket kan medföra kräkningar och diarréer. På längre sikt kan ett för högt kopparintag leda till leverskador. Nyfödda är särskilt känsliga för höga kopparhalter då kroppens 14

15 Miljöteknisk markundersökning ämnesomsättning inte är fullt utvecklad. Höga kopparhalter är skadliga för djurliv i mark och marina miljöer. 7.4 Känslighet och skyddsvärde Det undersökta området ligger i en småbåtshamn. Det förekommer bad och fiske i närområdet och identifierade skyddsobjekt är människor som vistas inom området, grund/markvattnet samt växt- och djurliv både på land och i havet. Övriga skyddsobjekt är människor som badar eller fiskar (både fisk och skaldjur) i närområdet. 7.5 Samlad riskbedömning De uppmätta halterna av TBT och koppar bedöms utgöra en risk för markmiljön och en hälsorisk för människor som vistas på området. Föroreningarna bedöms också utgöra en risk med avseende på spridning till ytvatten och marina sediment. Förekommer föroreningarna i dessa miljöer kan de utgöra en risk för vattenlevande organismer och människor som fiskar eller badar i området. 7.6 Osäkerheter Riskbedömningen är baserad på uppmätta medelhalter. I enskilda stickprov har betydligt högre halter av metaller uppmätts med XRF-instrument. Provtagning har enbart genomförts av ytjorden (0-0,2 m), hur det ser ut längre ner i markprofilen är okänt liksom föroreningsinnehållet i grundvattnet. Ingen analys av ämnena irgarol eller diuron har genomförts. Dessa ämnen är också vanliga i båtfärg. 8 Åtgärds- och undersökningsbehov Utifrån ovanstående resonemang bedöms efterbehandlingsåtgärder av ytjorden inom undersökningsområdet som nödvändiga. I samband med detta bör en kontroll av föroreningsinnehåll i djupare liggande jordlager och markvattnet i fyllnadsområdet genomföras. Upprättad av: Granskad av: Godkänd av: Jenny Rönnegård Caroline Petersen Markus Nilsson 15

16 Miljöteknisk markundersökning Referenser Avfall Sverige Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01 Hav möter Land 2013, Kriterier för tributyltenn, Irgarol och diuron i muddermassor som omhändertas på land. Rapport från projekt Hav möter Land, Kemakta Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport SGF, 2013: Fätlhandbok Undersökningar av förorenade områden. SGF Rapport 2:2013 SGU, 2015: SGU:s brunnsarkiv. ( ) 16

17

18 Björkö 1:101, Björkö Hamn, Öckerö kommun Björkö Hamn- och Fiskeriförening Miljöteknisk markundersökning Bilaga 2 Datum: Väderlek: sol/mulet Temperatur: ( o C ) Lars Carlsson Beteck-ning Markyta Avser m.u.my Geoteknisk benämning XRF PID (ppm) BH1 Grus 0-0,2 grsa nr 108 <5 BH2 Grus 0-0,2 grsa nr 109 <5 BH3 Grus 0-0,2 grsa nr 110 <5 BH4 Grus 0-0,2 grsa nr 111 <5 BH5 Grus 0-0,2 grsa nr 112 <5 BH6 Grus 0-0,2 grsa nr 113 <5 BH7 Grus 0-0,2 grsa nr 114 <5 BH8 Grus 0-0,2 grsa nr 115 <5 BH9 Grus 0-0,2 grsa nr 116 <5 BH10 Grus 0-0,2 grsa nr 117 <5 BH11 Grus 0-0,2 grsa nr 118 <5 BH12 Grus 0-0,2 grsa nr 119 <5 BH13 Grus 0-0,2 grsa nr 120 <5 BH14 Grus 0-0,2 grsa nr 121 <5 BH15 Grus 0-0,2 grsa nr 122 <5 BH16 Grus 0-0,2 grsa nr 123 <5 BH17 Grus 0-0,2 grsa nr 124 <5 BH18 Grus 0-0,2 grsa nr 125 <5 BH19 Grus 0-0,2 grsa nr 126 <5 BH20 Grus 0-0,2 grsa nr 127 <5 BH21 Grus 0-0,2 grsa nr 128 <5 BH22 Grus 0-0,2 grsa nr 129 <5 BH23 Grus 0-0,2 grsa nr 130 <5 BH24 Grus 0-0,2 grsa nr 131 <5 BH25 Grus 0-0,2 grsa nr 132 <5 BH26 Grus 0-0,2 grsa nr 133 <5 BH27 Grus 0-0,2 grsa nr 134 <5 BH28 Grus 0-0,2 grsa nr 135 <5 BH29 Grus 0-0,2 grsa nr 136 <5 BH30 Grus 0-0,2 grsa nr 137 <5 BH31 Grus 0-0,2 grsa nr 138 <5 BH32 Grus 0-0,2 grsa nr 139 <5 BH33 Grus 0-0,2 grsa nr 140 <5 BH34 Grus 0-0,2 grsa nr 141 <5 BH35 Grus 0-0,2 grsa nr 142 <5 BH36 Grus 0-0,2 grsa nr 143 <5 BH37 Grus 0-0,2 grsa nr 144 <5 BH38 Grus 0-0,2 grsa nr 145 <5 BH39 Grus 0-0,2 grsa nr 146 <5 BH40 Grus 0-0,2 grsa nr 147 <5 BH41 Grus 0-0,2 grsa nr 148 <5 BH42 Grus 0-0,2 grsa nr 149 <5 Beteckningar enl. SGF/BGS Beteckningssystem Version 2001:1

19 Miljöteknisk markundersökning Bilaga 3 Analysrapporter Eurofins

20 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂejtFÎ Kundnummer: SL Analysrapport Uppdragsmärkn Björkö Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Samling 1:1 Provtagningsplats: Björkö Provtagare Provtagningsdatum Lars Carlsson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen 0.11 mg/kg Ts 25% Krysen 0.12 mg/kg Ts 25% Benso(b,k)fluoranten 0.25 mg/kg Ts 25% Benso(pyren 0.12 mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.71 mg/kg Ts Naftalen < mg/kg Ts 25% Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

21 AR-15-SL EUSELI Í%R%^ÂÂejtFÎ Acenaftylen mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen mg/kg Ts 25% Fluoranten 0.17 mg/kg Ts 25% Pyren 0.17 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.61 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.43 mg/kg Ts Summa PAH med hög molekylvikt 0.81 mg/kg Ts PCB 28 < mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method S:a PCB (7st) 0.11 mg/kg Ts Internal Method Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 120 mg/kg Ts 20% SS / ICP-AES Bly Pb 18 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 270 mg/kg Ts 30% SS / ICP-AES Krom Cr 23 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 250 mg/kg Ts 25% SS / ICP-AES Dibutyltenn (DBT) 559 µg/kg Ts Dibutyltenn-Sn (DBT-Sn) 285 µg/kg Ts Dioktyltenn (DOT) < µg/kg Ts Dioktyltenn-Sn (DOT-Sn) < µg/kg Ts Monobutyltenn (MBT) 390 µg/kg Ts Monobutyltenn-Sn (MBT-Sn) 263 µg/kg Ts Monooktyltenn (MOT) µg/kg Ts Monooktyltenn-Sn (MOT-Sn) µg/kg Ts Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

22 AR-15-SL EUSELI Í%R%^ÂÂejtFÎ Tetrabutyltenn (TTBT) 8.37 µg/kg Ts Tetrabutyltenn-Sn (TTBT-Sn) 2.86 µg/kg Ts Tributyltenn (TBT) 5540 µg/kg Ts Tributyltenn-Sn (TBT-Sn) 2270 µg/kg Ts Tricyklohexyltenn (TCHT) < 1.32 µg/kg Ts Tricyklohexyltenn-Sn (TCHT-Sn) < µg/kg Ts Trifenyltenn (TPhT) 868 µg/kg Ts Trifenyltenn-Sn (TPhT-Sn) 294 µg/kg Ts Utförande laboratorium/underleverantör: Eurofins GfA Lab Service Gmbh (Hamburg), GERMANY Eurofins Environment Sweden AB (Lidköping), SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

23 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂejuOÎ Kundnummer: SL Analysrapport Uppdragsmärkn Björkö Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Samling 1:2 Provtagningsplats: Björkö Provtagare Provtagningsdatum Lars Carlsson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.19 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.50 mg/kg Ts Naftalen < mg/kg Ts 25% Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

24 AR-15-SL EUSELI Í%R%^ÂÂejuOÎ Acenaftylen mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen mg/kg Ts 25% Fluoranten 0.12 mg/kg Ts 25% Pyren 0.12 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.48 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.34 mg/kg Ts Summa PAH med hög molekylvikt 0.58 mg/kg Ts PCB 28 < mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method PCB mg/kg Ts 30% Internal Method S:a PCB (7st) 0.15 mg/kg Ts Internal Method Arsenik As 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 130 mg/kg Ts 20% SS / ICP-AES Bly Pb 170 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 220 mg/kg Ts 30% SS / ICP-AES Krom Cr 29 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 17 mg/kg Ts 30% SS / ICP-AES Vanadin V 31 mg/kg Ts 35% SS / ICP-AES Zink Zn 240 mg/kg Ts 25% SS / ICP-AES Dibutyltenn (DBT) 1280 µg/kg Ts Dibutyltenn-Sn (DBT-Sn) 652 µg/kg Ts Dioktyltenn (DOT) < µg/kg Ts Dioktyltenn-Sn (DOT-Sn) < µg/kg Ts Monobutyltenn (MBT) 477 µg/kg Ts Monobutyltenn-Sn (MBT-Sn) 322 µg/kg Ts Monooktyltenn (MOT) 1.36 µg/kg Ts Monooktyltenn-Sn (MOT-Sn) µg/kg Ts Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

25 AR-15-SL EUSELI Í%R%^ÂÂejuOÎ Tetrabutyltenn (TTBT) 11.1 µg/kg Ts Tetrabutyltenn-Sn (TTBT-Sn) 3.80 µg/kg Ts Tributyltenn (TBT) 8910 µg/kg Ts Tributyltenn-Sn (TBT-Sn) 3650 µg/kg Ts Tricyklohexyltenn (TCHT) < 1.08 µg/kg Ts Tricyklohexyltenn-Sn (TCHT-Sn) < µg/kg Ts Trifenyltenn (TPhT) 652 µg/kg Ts Trifenyltenn-Sn (TPhT-Sn) 221 µg/kg Ts Utförande laboratorium/underleverantör: Eurofins GfA Lab Service Gmbh (Hamburg), GERMANY Eurofins Environment Sweden AB (Lidköping), SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

26 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂejvXÎ Kundnummer: SL Analysrapport Uppdragsmärkn Björkö Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Samling 2:1 Provtagningsplats: Björkö Provtagare Provtagningsdatum Lars Carlsson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 24 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ospec * Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.16 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.42 mg/kg Ts Naftalen < mg/kg Ts 25% Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

27 AR-15-SL EUSELI Í%R%^ÂÂejvXÎ Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten 0.10 mg/kg Ts 25% Pyren 0.11 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.39 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt 0.48 mg/kg Ts PCB 28 < mg/kg Ts 30% Internal Method PCB 52 < mg/kg Ts 30% Internal Method PCB 101 < mg/kg Ts 30% Internal Method PCB 118 < mg/kg Ts 30% Internal Method PCB 153 < mg/kg Ts 30% Internal Method PCB 138 < mg/kg Ts 30% Internal Method PCB 180 < mg/kg Ts 30% Internal Method S:a PCB (7st) < mg/kg Ts Internal Method Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 110 mg/kg Ts 20% SS / ICP-AES Bly Pb 15 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 330 mg/kg Ts 30% SS / ICP-AES Krom Cr 29 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 22 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 300 mg/kg Ts 25% SS / ICP-AES Dibutyltenn (DBT) 251 µg/kg Ts Dibutyltenn-Sn (DBT-Sn) 128 µg/kg Ts Dioktyltenn (DOT) < µg/kg Ts Dioktyltenn-Sn (DOT-Sn) < µg/kg Ts Monobutyltenn (MBT) 187 µg/kg Ts Monobutyltenn-Sn (MBT-Sn) 126 µg/kg Ts Monooktyltenn (MOT) < 1.11 µg/kg Ts Monooktyltenn-Sn (MOT-Sn) < µg/kg Ts Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

28 AR-15-SL EUSELI Í%R%^ÂÂejvXÎ Tetrabutyltenn (TTBT) 25.7 µg/kg Ts Tetrabutyltenn-Sn (TTBT-Sn) 8.78 µg/kg Ts Tributyltenn (TBT) 7520 µg/kg Ts Tributyltenn-Sn (TBT-Sn) 3080 µg/kg Ts Tricyklohexyltenn (TCHT) < 1.08 µg/kg Ts Tricyklohexyltenn-Sn (TCHT-Sn) < µg/kg Ts Trifenyltenn (TPhT) 39.6 µg/kg Ts Trifenyltenn-Sn (TPhT-Sn) 13.4 µg/kg Ts Utförande laboratorium/underleverantör: Eurofins GfA Lab Service Gmbh (Hamburg), GERMANY Eurofins Environment Sweden AB (Lidköping), SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

29 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂejwaÎ Kundnummer: SL Analysrapport Uppdragsmärkn Björkö Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Samling 2:2 Provtagningsplats: Björkö Provtagare Provtagningsdatum Lars Carlsson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 20 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ospec * Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.17 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.47 mg/kg Ts Naftalen < mg/kg Ts 25% Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

30 AR-15-SL EUSELI Í%R%^ÂÂejwaÎ Acenaftylen mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen mg/kg Ts 25% Fluoranten 0.15 mg/kg Ts 25% Pyren 0.13 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.52 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.39 mg/kg Ts Summa PAH med hög molekylvikt 0.54 mg/kg Ts PCB 28 < mg/kg Ts 30% Internal Method PCB 52 < mg/kg Ts 30% Internal Method PCB 101 < mg/kg Ts 30% Internal Method PCB 118 < mg/kg Ts 30% Internal Method PCB 153 < mg/kg Ts 30% Internal Method PCB 138 < mg/kg Ts 30% Internal Method PCB 180 < mg/kg Ts 30% Internal Method S:a PCB (7st) < mg/kg Ts Internal Method Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 110 mg/kg Ts 20% SS / ICP-AES Bly Pb 15 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.2 mg/kg Ts 30% SS / ICP-AES Koppar Cu 580 mg/kg Ts 30% SS / ICP-AES Krom Cr 29 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 23 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 370 mg/kg Ts 25% SS / ICP-AES Dibutyltenn (DBT) 433 µg/kg Ts Dibutyltenn-Sn (DBT-Sn) 221 µg/kg Ts Dioktyltenn (DOT) < µg/kg Ts Dioktyltenn-Sn (DOT-Sn) < µg/kg Ts Monobutyltenn (MBT) 199 µg/kg Ts Monobutyltenn-Sn (MBT-Sn) 134 µg/kg Ts Monooktyltenn (MOT) 1.09 µg/kg Ts Monooktyltenn-Sn (MOT-Sn) µg/kg Ts Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

31 AR-15-SL EUSELI Í%R%^ÂÂejwaÎ Tetrabutyltenn (TTBT) 12.3 µg/kg Ts Tetrabutyltenn-Sn (TTBT-Sn) 4.21 µg/kg Ts Tributyltenn (TBT) 9350 µg/kg Ts Tributyltenn-Sn (TBT-Sn) 3830 µg/kg Ts Tricyklohexyltenn (TCHT) < 1.57 µg/kg Ts Tricyklohexyltenn-Sn (TCHT-Sn) < µg/kg Ts Trifenyltenn (TPhT) 49.0 µg/kg Ts Trifenyltenn-Sn (TPhT-Sn) 16.6 µg/kg Ts Utförande laboratorium/underleverantör: Eurofins GfA Lab Service Gmbh (Hamburg), GERMANY Eurofins Environment Sweden AB (Lidköping), SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3
