För att sätta ut mått använd Insert > Dimension > New References

Transkript

1

2 filer annars kan något av programmen nedan användas, de är gratis testversioner som fungerar även när tiden gått ut. - Winzip: - Winrar: - Ultimatezip: För att skapa en zip-fil med Windows inbyggda funktion markera den mapp som ska packas med vänster musknapp, högerklicka sedan och välj Skicka till, därefter Komprimerad mapp. Se även bild intill. Skicka som brev Det går bra att skicka uppgiften med posten. dress: Henrik Hermansson Institutionen för teknikvetenskaper, Materialvetenskap Ångströmlaboratoriet Lägerhyddsvägen 1 Box UPPSL Om du ritar direkt i Pro/ENGINEER använd då verktygen: För att skriva text använd Insert > Note. För att rita använd skissverktygen på höger sida. För att sätta ut mått använd Insert > Dimension > New References För att ändra linjetyp markera en linje och håll in höger musknapp > välj Line Style > välj Line Font. Om du ritar förhand i Pro/ENGINEER försök att göra linjerna med rätt längd så gott det går. Det finns även några videodemonstrationer på länkarna nedan Du kan sedan antingen spara filen som den är och lämna in eller spara ritningen som PDF. Den metod som jag rekommenderar för att göra PDF är då följande: 1. Välj File > Save a Copy > byt Type till PDF > OK. 2. Pricka för alternativen Stroke ll Fonts och Monochrome. 3. Gå till fliken Content och pricka för alternativet Visible Only under rubriken Layers > Ok. 2

3 Lämna den personligen Det går bra att komma till mitt rum 3152 på Ångström för de som kan. Eller om jag inte är på rummet lämna den i mitt fack i 4000-korridoren. Internpost fungerar också, märk då kuvertet: Materialvetenskap Henrik Hermansson 3

4 Tänk på att rita och skriva tydligt och med rätt linjetjocklekar. Uppgift 1 Måttsättning funktionsmåttsätting (7p) Gör klart detaljritningen genom att sätta ut alla nödvändiga mått. Funktionsmåttsätt detaljen. Toleranser och ytkrav behöver inte finnas med, dessa kan anges generellt. Måtten får mätas i vyerna på detaljritningen i ritning Lite ledning [mm]: Hål: Frigående hål för M8-skruvar Spår: frigående för M8-skruvar Radier plattan: R12 och R10 Radier ögglor: R12 Radier små kanter: R1 Radier mellan plattan och ögglor: R5 lla släppvinklar (draft): 5 Se även ritningen Uppgift 2 Måttsättning måttsättning för tillverkning (5p) Komplettera den påbörjade detaljritningen genom att göra klart snittet i den vänstra vyn, måttsätt för tillverkning och lägg till övrig nödvändig information. Hur snittet skall gå ses på detaljritningen , den högra vyn. Lite ledning [mm]: Faser för hålen: 1 mm djupa, 45 lutning Hål: Frigående hål för M8-skruvar Radier invändiga hörn: R5 Radier utvändiga hörn: R10 Radier V-spetsens undersida : R15 lla hål är genomgående Se även ritningen 4

5 Uppgift 3 Snitt och sammanställningsritning (5p) På ritning finns en sammanställningsritning av ett skruvförband med ett tänkt snitt markerat i en delförstoring. Gör klart detta snitt på ritning , vyn längst upp till vänster. Skruven (M6S M8x60) skall ha frigående hål genom bygeln och axeln. Välj lämpliga egenskaper för det hål som behövs för detta. Lägg även till övrig information som eventuellt saknas på ritningen. OBS! Om någon linje inte borde vara med i snittet markera den på ritningen med en pil och kommentar. Uppgift 4 xel- och håltoleranser (3p) Svara på frågorna nedan som hör till ritningen TR-43-. Enklast är att svara på själva ritningen där en graf finns förberedd. a) Rita passningsbild på ritningsbilagan TR-43-. b) nge största spel. c) nge minsta spel. d) nge typ av passning 5

6 Uppgift 5 Ritningsläsning (7p) Studera ritningen och svara sedan på frågorna nedan. nge: 1. Vad är det minsta värde måttet är tillåtet att ha enligt de satta toleranserna? (0,5p) 2. Vad är det största värde måttet B är tillåtet att ha enligt de satta toleranserna? (0,5p) 3. nge måttet C:s värde (0,5p) 4. Vad är det minsta värde måttet R3 är tillåtet att ha enligt de satta toleranserna? (0,5p) 5. nge måttet D:s värde (0,5p) 6. nge måttet E:s värde (0,5p) 7. nge övre- och undre gränsmått för hålet 4 H12? (0,5p) 8. Hur stor får längden på spåret ( 24) högst vara enligt de satta toleranserna? (0,5p) 9. nge max- och min-mått för följande mått: (0,5p) (0,5p) (0,5p) 10. Vad kallas den typ av tolerans som sitter under 20 måttet (i en ruta med en pil, 0,08, )? (0,5p) Hur mycket väger detaljen? (0,5p) 12. Kan någon vyerna utelämnas och i så fall vilken? (0,5p) Lycka till! 6

7 37 60 OBS! 3 format! Tänk på skalan om ritningen skrivs ut på ett 4. B 140 B-B Några mått är utsatta för att kunna räkna om mätta mått till rätt skala. Denna te xt och utsatta mått kan tas bort från ritni ngen och ersättas med de du tycker är lämplig ast. B Nr. nt. Ritad av Kontrollant 1 Skala 1:1 1 (1) Vyplac. - Filnamn Konstruerad av Kontrollant 2 Material SS Ytfinish 1:2 C C 2:1 Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn 0.26 DSK Dens. (kg/m³) Benämning 7800 Fästplatta Gen. Ra Nummer

8 OBS! 3 format! Tänk på skalan om ritningen skrivs ut på ett 4. B B-B B - Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 1 (1) SS Vyplac. Ytfinish 1:2 C C 2:1 Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn 0.26 DSK Dens. (kg/m³) Benämning 7800 Fästplatta Gen. Ra Nummer

9 Några mått är utsatta för att kunna räkna om mätta mått till rätt skala. Denna text och utsatta mått kan tas bort från ritningen och ersättas med de du tycker är lämpligast. 1:2 Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 1 (1) SS Vyplac. Generell tolerans ISO-2768-m Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning 7800 Bygel Gen. Ra Nummer DSK

10 - 1:2 Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 1 (1) SS Vyplac. Generell tolerans ISO-2768-m Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning 7800 Bygel Gen. Ra Nummer DSK

11 Gör klar snittet i denna vy och komplettera med övrig nödvändig information på ritningen M6S M6M M6S XEL 2 1 BYGEL 1 1 FSTPLTT Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 1 (2) Vyplac. Ytfinish Kontr. tillv. Massa (kg) 0.73 Dens. (kg/m³) [.0] Gen. Ra SS 2225 SS 1650 SS 2225 SS SS SS Material/standard Utgåva Projektnamn DSK Benämning Led Datum Nummer M M6S 8x M6S 8x rtikelnummer

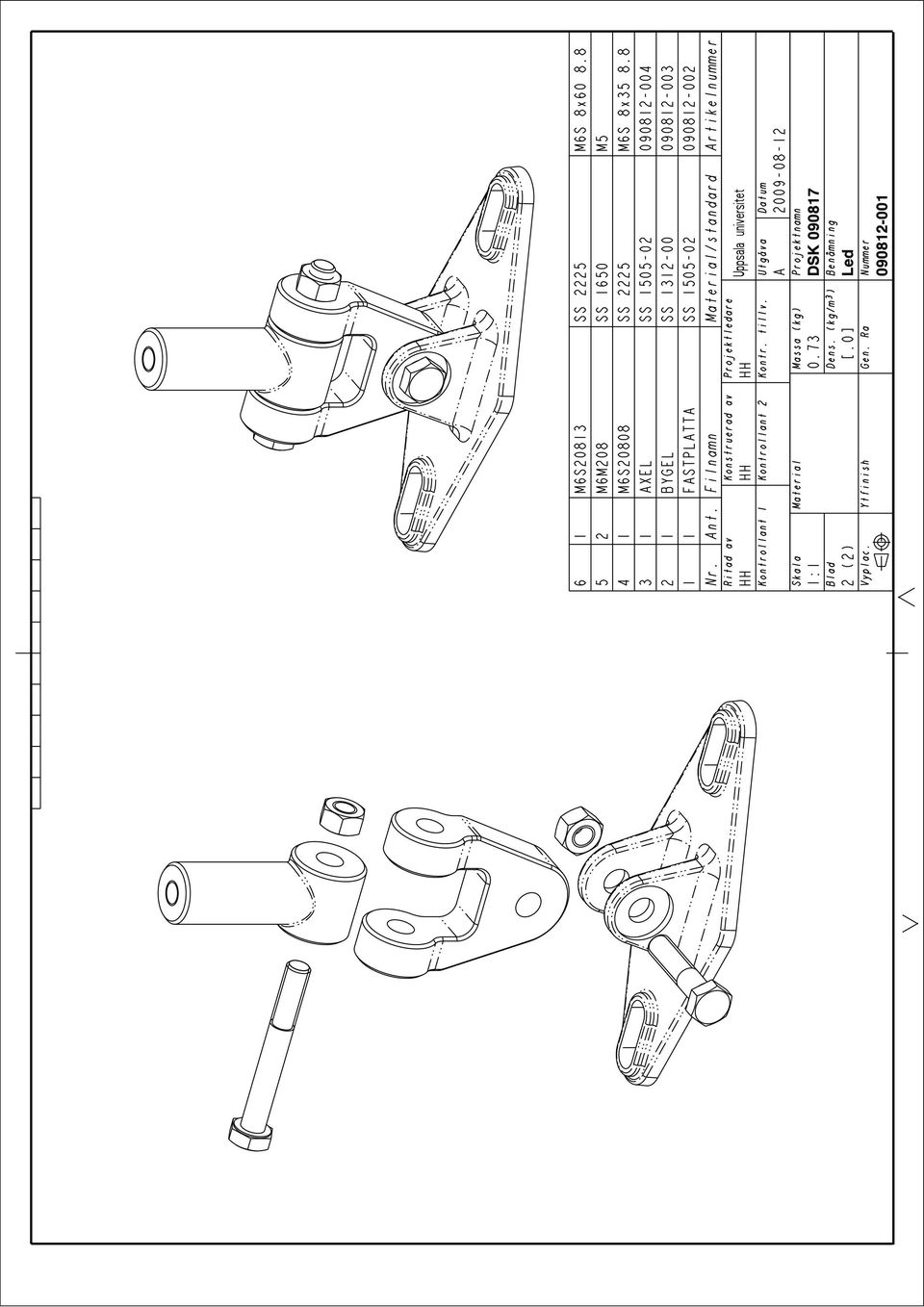

12 6 1 M6S M6M M6S XEL 2 1 BYGEL 1 1 FSTPLTT Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 2 (2) Vyplac. Ytfinish Kontr. tillv. Massa (kg) 0.73 Dens. (kg/m³) [.0] Gen. Ra SS 2225 SS 1650 SS 2225 SS SS SS Material/standard Utgåva Projektnamn DSK Benämning Led Datum Nummer M M6S 8x M6S 8x rtikelnummer

13 vmått (um) 27.8 F h6 0 Max. spel Min. spel Passningstyp Nr. Ritad av nt. Kontrollant 1 Skala - 1 (1) Vyplac Filnamn Konstruerad av Material Kontrollant 2 Generell tolerans Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning -[.0] Uppgift 4 Gen. Ra Nummer + TR [.2] Hemtenta

14 B D E 95 C R3 min 4 H14 2x45 Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 1 (1) SS Vyplac. Generell tolerans ISO-2768-m Material/standard rtikelnummer Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning 7800 Upp4 Gen. Ra Nummer Hemtenta
