VÄSTRA ORUST AVLOPPSRENINGSVERK

Transkript

1 VÄSTRA ORUST AVLOPPSRENINGSVERK SAMRÅD FÖR NYBYGGNATION

2 1. Bakgrund PROGRAM 2. Lokaliseringsalternativ 3. Nytt ledningsnät 4. Ny utsläppspunkt 5. Dagens och framtida belastning 6. Dimensionering av reningsverket 7. Utformning av reningsverket 8. Tidsplan 9. Planförhållanden 10. Miljöpåverkan 11. Utsläpp idag och i framtiden 12. Förbrukning 13. Yrkanden

3 ÖVERSIKTSKARTA

4 FÖRDELEN MED ETT NYTT AVLOPPSRENINGSVERK Ett nytt verk skulle bättre kunna anpassas till variationer i belastning och ökade volymer under sommarsäsongen än de befintliga verken. Lägre driftkostnader och resursförbrukning än för tre enskilda verk då ett större verk är mera resurs- och energieffektivt. Bättre reningsresultat än de resultat som uppnås idag. Reduktion av antalet utsläppspunkter och förbättring av recipientförhållanden: En utsläppspunkt utanför tätbebyggelse med relativt goda inblandningsförhållanden istället för tre utsläppspunkter som ligger förhållandevis nära samhällena och dess badplatser. Möjlighet att ansluta Käringön i framtiden vilket skulle avlasta Tuvesviks ARV. Även andra områden skulle kunna anslutas i framtiden t ex Varekil och Svanesund.

5 BEFINTLIGA RENINGSVERK OCH ALTERNATIVA LOKALISERINGAR FÖR ETT NYTT RENINGSVERK

6 ALTERNATIV 1 + Läget är höjdmässigt optimalt för en utloppsledning med självfall. + Platsen ligger i direkt anslutning till landsvägen och ger ökad och bra tillgänglighet via befintlig tillfartsväg för transporter av kemikalier och slam. + Lokaliseringen är belägen i planerat industriområde samt intill befintlig vindkraftsanläggning vilket innebär att anläggningar som kan uppfattas som störande med avseende på visuell påverkan och buller koncentreras till en och samma plats. - Platsen är belägen relativt nära bostadsbebyggelse (jämfört med de övriga alternativen) men skyddas av berg. Kommunen kommer att se till att en bra luktrening och ljudisolering installeras.

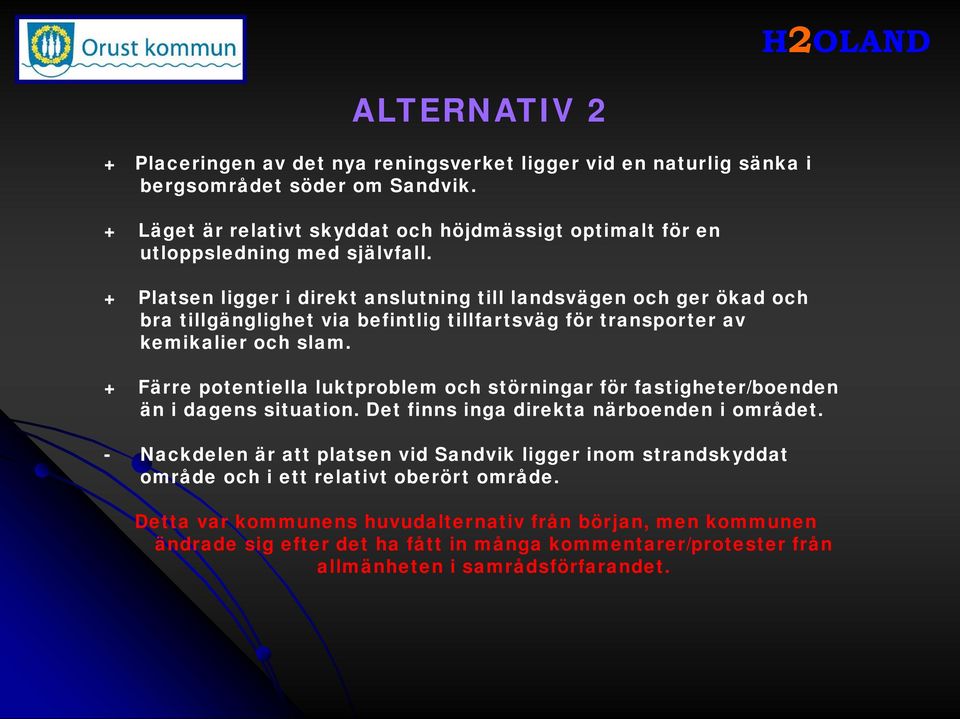

7 ALTERNATIV 2 + Placeringen av det nya reningsverket ligger vid en naturlig sänka i bergsområdet söder om Sandvik. + Läget är relativt skyddat och höjdmässigt optimalt för en utloppsledning med självfall. + Platsen ligger i direkt anslutning till landsvägen och ger ökad och bra tillgänglighet via befintlig tillfartsväg för transporter av kemikalier och slam. + Färre potentiella luktproblem och störningar för fastigheter/boenden än i dagens situation. Det finns inga direkta närboenden i området. - Nackdelen är att platsen vid Sandvik ligger inom strandskyddat område och i ett relativt oberört område. Detta var kommunens huvudalternativ från början, men kommunen ändrade sig efter det ha fått in många kommentarer/protester från allmänheten i samrådsförfarandet.

8 + Relativt kort utloppsledning. ALTERNATIV 3 + Färre luktproblem och störningar för fastigheter/boenden än i dagens situation. Det finns inga direkta närboenden i området. - Bergigt landskap utmed kusten, vilket kräver mycket sprängarbete. - Förstörelse av fin landskapsbild. - Tillfartsvägar saknas, ca 1 kilometer väg behöver byggas över berget. - Försämrad möjlighet till nyanslutning av abonnenter/sanering. - Svårigheter att ansluta Lyrön. - Ligger inom strandskyddat område.

9 ALTERNATIV 4 - Problem att köpa marken av markägaren. - Marken är sank. - Problem med tillfartsväg, cirka 500 meter väg måste byggas. - Besvärligt att lägga landledningen från Barrevik.

10 Slutledning Alternativ 1 ger sammantaget de bästa förutsättningar för placeringen av det nya reningsverket och detta alternativ väljs. På sikt finns en möjlighet att ansluta vindkraftsverket till avloppsreningsanläggningen och på så vis täcka en del av anläggningens energibehov med förnybar energi (taket på anläggningen planeras för övrigt förses med solceller att söder).

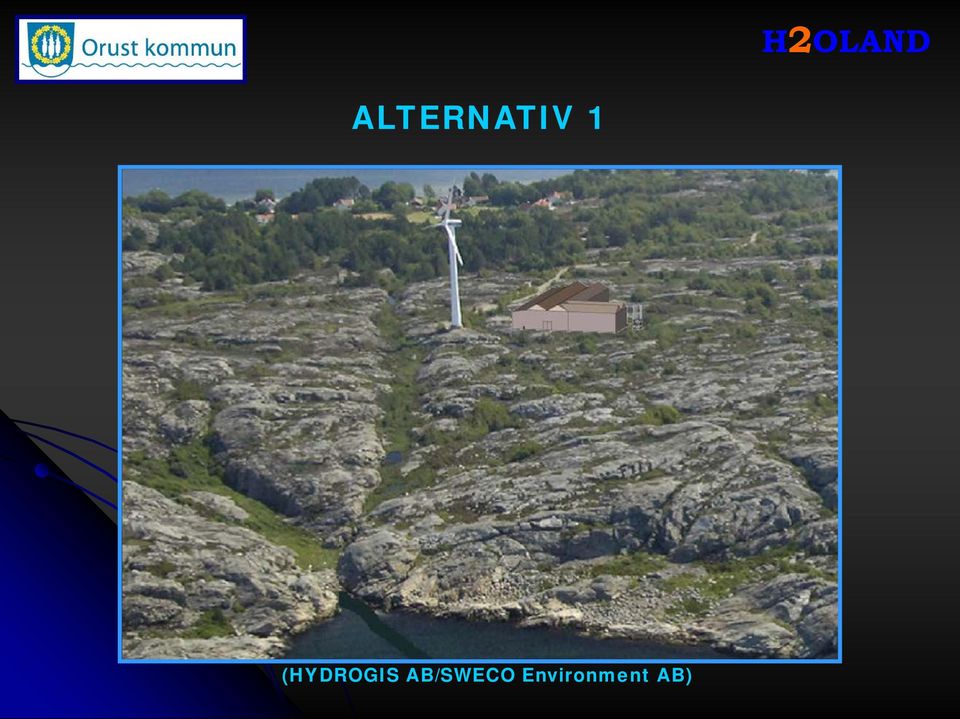

11 ALTERNATIV 1 (HYDROGIS AB/SWECO Environment AB)

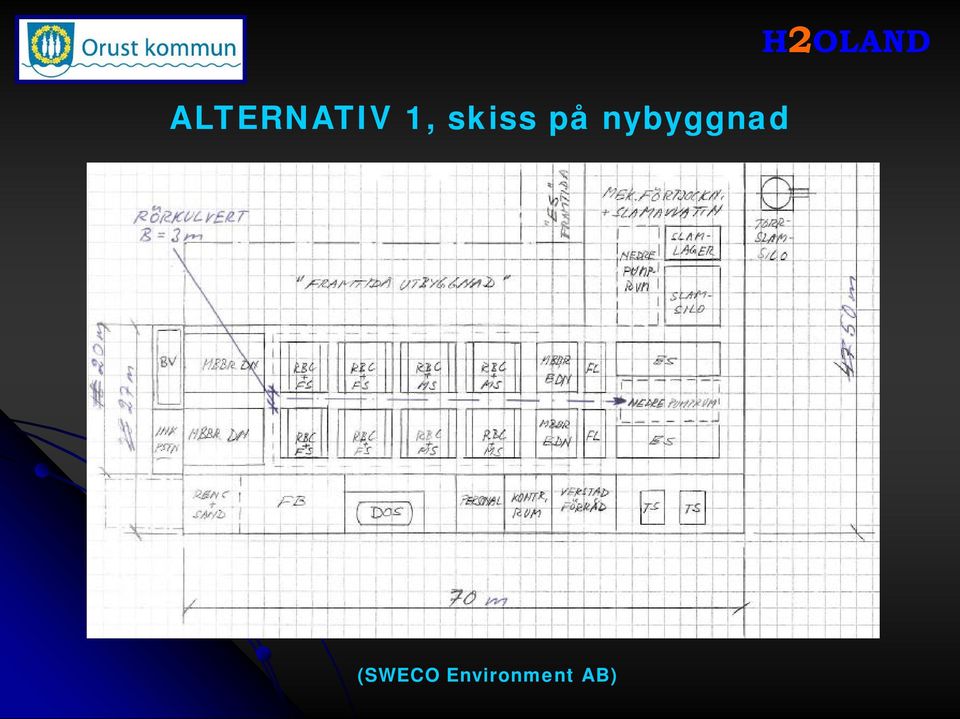

12 ALTERNATIV 1, skiss på nybyggnad (SWECO Environment AB)

13 NYTT LEDNINGSNÄT

14 NY UTSLÄPPSPUNKT

15 ALTERNATIV A Ledningen kommer att gå genom Djupviken och mynna på ca 20 m djup, ca 2 km ut i havet. Ledningsmynningen bedöms här få mycket god spridningseffekt på det renade avloppsvattnet. Avloppsvattnet når språngskiktet efter ca 5-8 m stigning, vilket innebär att utspädningen blir mycket effektiv. Utsläppsläget ligger i korsningen av fyra olika sund, vilket borgar för en god vattenomsättning. Vattenområdet innanför de fyra sunden med Skeppsholmen i centrum har en stor ytvattenvolym, vilket innebär en hög volymskapacitet för utspädning av det renade avloppsvattnet vid de tillfällen strömmarna leder in vattnet till detta område. Den ström som går genom sundet mellan Mollön och fastlandet är i regel nordgående vilket förhindrar att avloppsvattnet skall kunna inverka negativt på vattenkvaliteten vid Mollösunds badplats.

16 ALTERNATIV B Ledningen tvingas passera en grundrygg som sticker upp ca 2 meter. Vattendjupet vid utsläppspunkten ligger på ca m djup, dvs. man kommer inte särskilt djupare ner med en sådan förlängning jämfört med alternativ A.

17 STRÖMFÖRHÅLLANDEN

18 ALTERNATIVA LEDNINGSSTRÄCKOR FRÅN MOLLÖSUNDS SAMHÄLLE

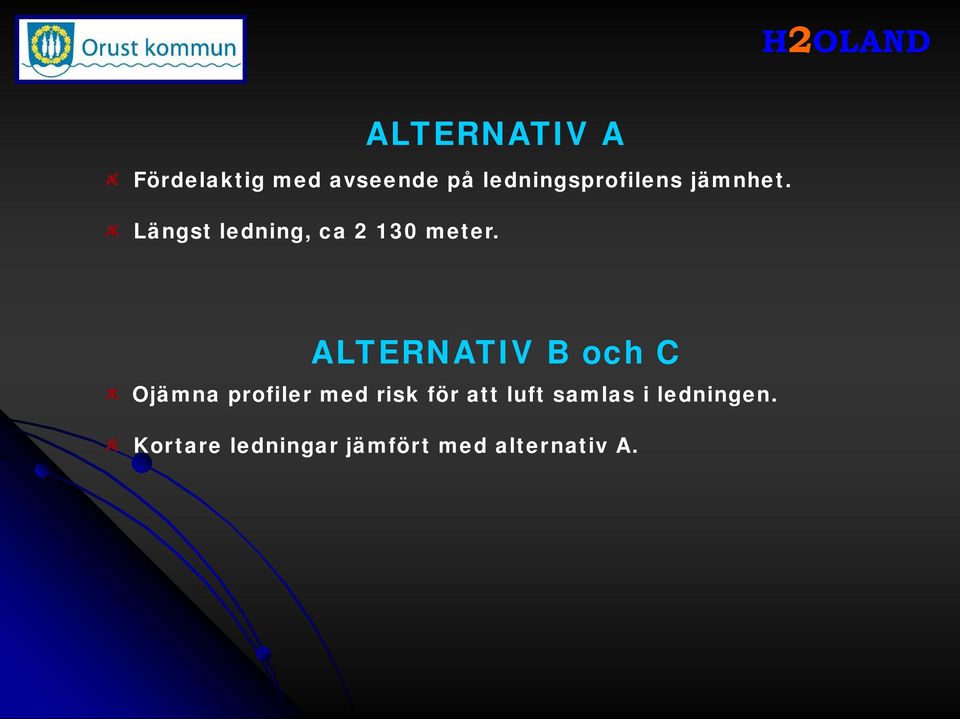

19 ALTERNATIV A Fördelaktig med avseende på ledningsprofilens jämnhet. Längst ledning, ca meter. ALTERNATIV B och C Ojämna profiler med risk för att luft samlas i ledningen. Kortare ledningar jämfört med alternativ A.

20 BELASTNING IDAG

21 FRAMTIDA BELASTNING

22 DIMENSIONERING AV RENINGSVERKET

23 NYTT RENINGSVERK ALTERNATIV 1

24 NYTT RENINGSVERK ALTERNATIV 2

25 NYTT RENINGSVERK ALTERNATIV 3

26 NYTT RENINGSVERK ALTERNATIV 4

27 TIDSPLAN

28 PLANFÖRHÅLLANDEN - Det planerade reningsverket är beläget i planerat industriområde, intill befintlig vindkraftsanläggning. - Läget är relativt skyddat och höjdmässigt optimalt för en utloppsledning med självfall. - Platsen ligger i direkt anslutning till landsvägen

29 AVSTÅND TILL NÄRBOENDE

30 TÅNGEN OMRÅDET OCH MOLLÖFJORDENS VATTENOMRÅDEN

31 Ekologisk status och ekologisk potential Status eller potential 2009: Måttlig ekologisk status Miljöproblem: Övergödning (ja), miljögifter (ja), främmande arter (ja), miljögifter, exklusive kvicksilver (Nej) Kvalitetskrav och tidpunkt: God ekologisk status 2021 Kemisk ytvattenstatus (exklusive kvicksilver) Status 2009: God kemisk ytvattenstatus Kvalitetskrav och tidpunkt: God kemisk ytvattenstatus 2015 Kompletterande krav för skyddade områden Gynnsam bevarandestatus och miljökvalitetsnormer enligt fisk- och musselvattenförordningen. MILJÖKVALITETSNORMER FÖR TÅNGEN OMRÅDET OCH MOLLÖFJORDENS VATTENOMRÅDEN

32 MILJÖKVALITETSNORMER FÖR FISK- OCH MUSSELVATTEN

33 NATURA 2000-OMRÅDEN

34 RIKSINTRESSEN KULTURMILJÖVÅRD

35 NÄRMASTE BADPLATSER

36 SÄLLSYNTA ARTER RUNT DJUPVIKEN

37 UTSLÄPP IDAG

38 UTSLÄPP FRAMTID EXKL. KÄRINGÖN INKL. KÄRINGÖN

39 FÖRBRUKNING IDAG FRAMTID Energiförbrukningen på det nya verket kommer att bli lägre än den totala energiförbrukningen för de tre befintliga verken tillsammans trots belastningsökningen och kvävereningen.

40 Buller/lukt Buller De riktvärden som vanligtvis ställs för denna typ av anläggning kommer att uppnås. Bullerskydd/isolering installeras för de maskiner som kan avge störande ljud/buller. Området är relativt skyddat med berg åt närmaste bostadsbebyggelser. Lukt Inga utomhusbassänger. Samtliga potentiella luktkällor kommer att regleras med undertryck. Frånventilationen kommer att behandlas i barkflisfilter. Kommunen kommer att se till att störningar i form buller och luktolägenheter kommer att vara i det närmaste obefintliga.

41 Transporter Transporter till och från verket (kemikalier, slam, rens) kommer sammanlagt att minskas kraftigt p.g.a. att slammet avvattnas på det framtida verket

42 Omhändertagande av slam Avvattnat slam kommer transporteras till Månsemyrs avfallsanläggning där det strängkomposteras sammanblandat med barkflis.

43 UTSLÄPPSKRAV SOM KOMMER ATT YRKAS Kraven som yrkas för den framtida anläggningen är - För BOD7 10 mg/l och för fosfor 0,3 mg/l som medelvärde per kalenderår och som medelvärde i tertial 2 (maj-augusti). - För COD och kväve yrkas 70 mg/l respektive 15 mg/l som medelvärde per kalenderår (i enlighet med avloppsdirektivet). - Då de inkommande föroreningshalterna kan komma att bli höga vill Orust kommun som alternativ även kunna tillämpa minimala reduktionsgrader: 95 % för BOD7 och P samt 70 % för kväve. - De slutgiltiga villkoren kan gälla från den 1/ enligt nuvarande tidplan. Under ombyggnad och intrimning kan provisoriska villkor gälla, förslagsvis för BOD7 15 mg/l och för fosfor 0,5 mg/l som kvartals- och årsmedelvärde (enbart riktvärden).

44 Frågor?
