1 Självdragsventilation 27 januari 2015 Tillsynsmetodik: olägenhet eller ej?, mögel i kakelfogar Per Eric Hjelmer, per.eric.hjelmer@stockholm.se Miljöförvaltningen

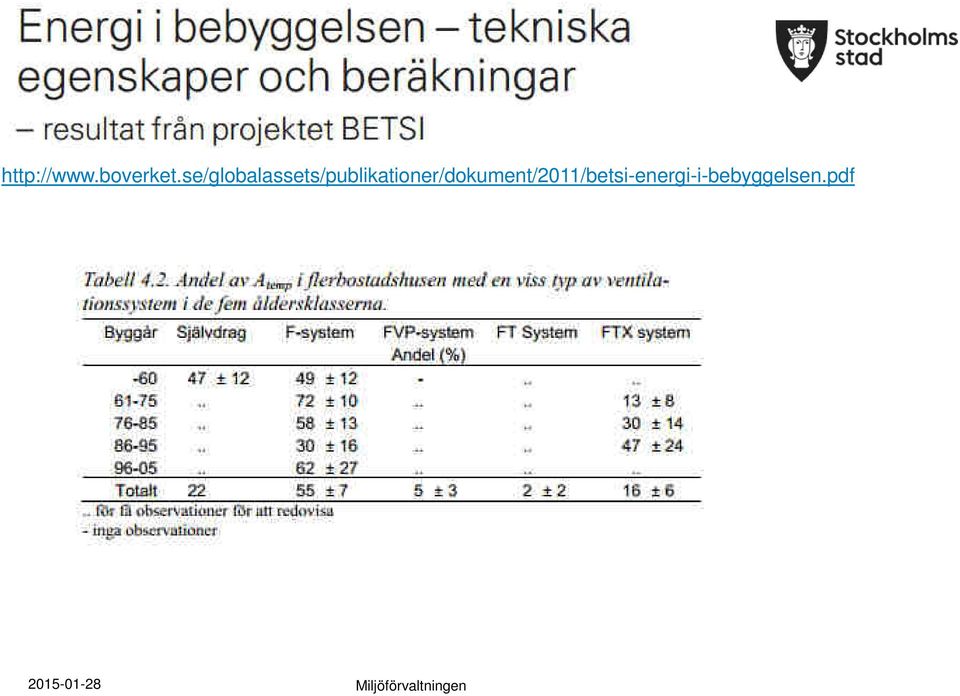

2

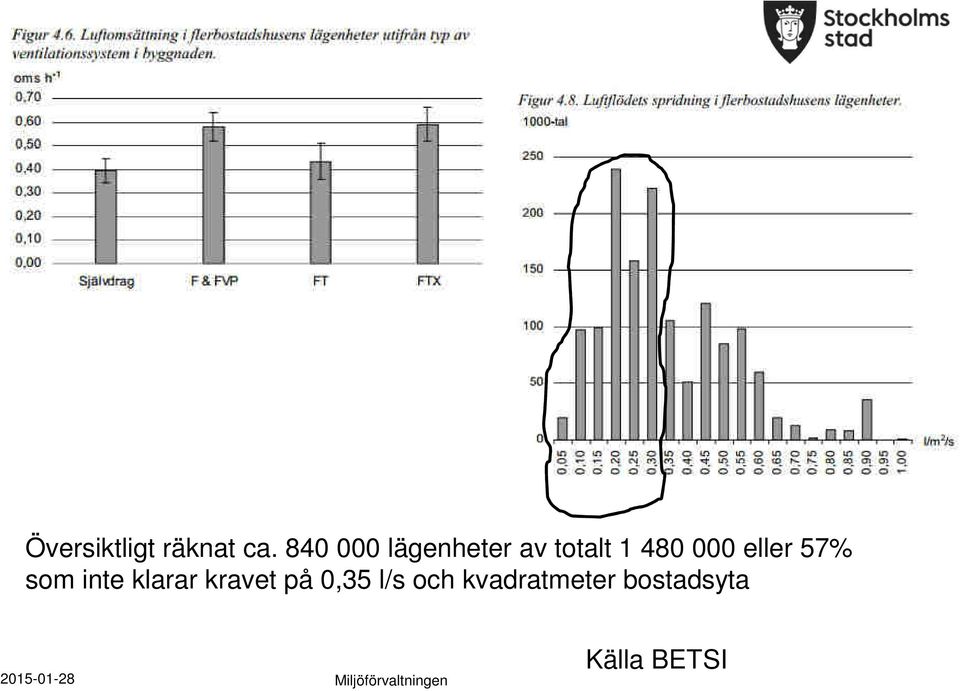

3 Översiktligt räknat ca lägenheter av totalt eller 57% som inte klarar kravet på 0,35 l/s och kvadratmeter bostadsyta Källa BETSI

4 Översiktligt räknat ca småhus av totalt eller 83% som inte klarar kravet på 0,35 l/s och kvadratmeter bostadsyta Källa BETSI

5 Mätning av uteluftsflöde / luftomsättning med passiv spårgas provtagare spårgaskälla

6 Olägenhet för människors hälsa I bostäder bör det specifika luftflödet (luftomsättningen) inte understiga 0,5 rumsvolymer per timme (rv/h). Uteluftsflödet bör inte understiga 0,35 liter luft per sekund per kvadratmeter (l/s per m2 ) golvarea eller 4 l/s per person. tilluften är förorenad, det ofta förekommer lukt från en annan plats än den egna bostaden eller lokalen, t.ex. matos eller andra påtagliga eller besvärande lukter, luften i bostaden eller lokalen strömmar från rum med lägre krav på luftkvalitet till rum med högre krav, t.ex. från kök eller badrum till sovrum, och rummen är oventilerade eller det saknas överluftsdon mellan rum där människor vistas stadigvarande. I bostäder och lokaler för allmänna ändamål, där människor vistas stadigvarande, bör skillnaden i absolut luftfuktighet mellan ute och inne under vinterförhållanden inte regelmässigt överstiga 3 g/m3.

7 0,5 rumsvolymer per timme (rv/h) och / eller l/s per m 2 golvarea Definition av specifika luftflödet (luftomsättningen), q Uteluftsflödet m 3 / tim Luftomsättningar specifikt luftflödet= V = Rumsvolymen m 3 = timma

8 Lägenhet med en area om 80 m 2, Takhöjden är 2,53 Uteluftsflödet = 0,35 x 80 = 28 l/s Uteluftsflödet = V x luftomsättning (V= 80 x 2,53 = 202 m 3 ) 202 m 3 x 0,5 = 101 m 3 / tim 101 m 3 / tim = 101 / 3,6 = 28 l/s

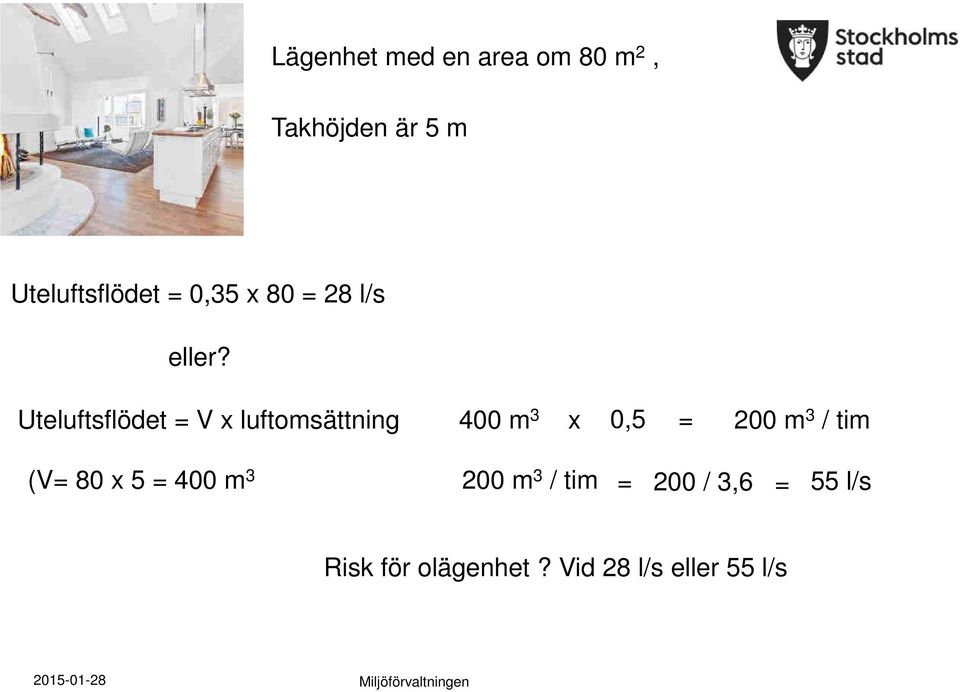

9 Lägenhet med en area om 80 m 2, Takhöjden är 5 m Uteluftsflödet = 0,35 x 80 = 28 l/s eller? Uteluftsflödet = V x luftomsättning (V= 80 x 5 = 400 m m 3 x 0,5 = 200 m 3 / tim 200 m 3 / tim = 200 / 3,6 = 55 l/s Risk för olägenhet? Vid 28 l/s eller 55 l/s

10 Drivkrafter för självdrag är skillnad i temperatur ute och inne samt höjdskillnad mellan skorstentopp och don i bostaden

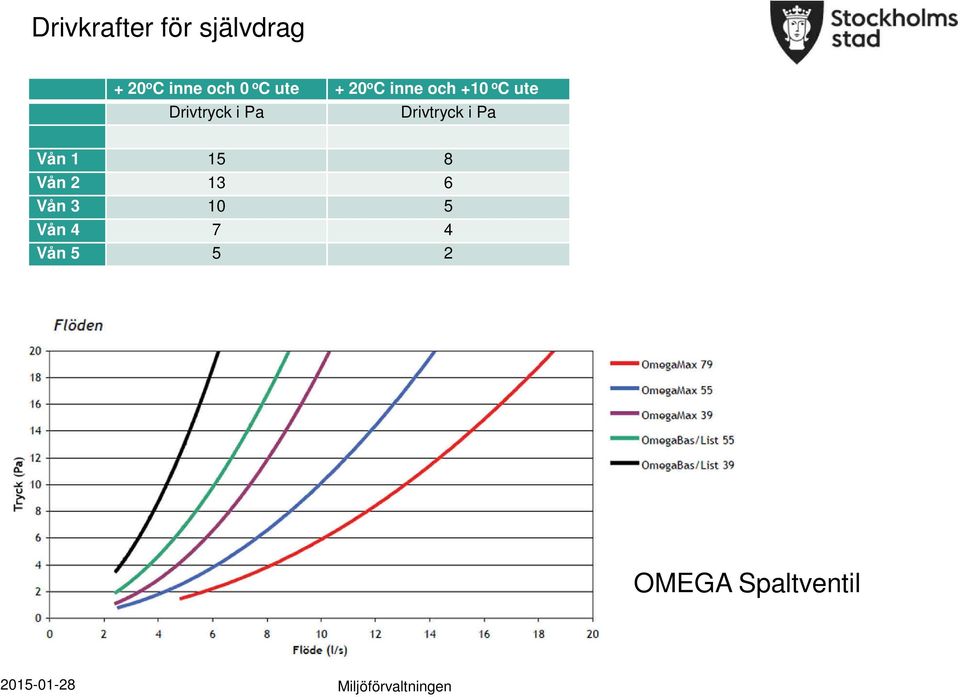

11 Drivkrafter för självdrag + 20 o C inne och 0 o C ute + 20 o C inne och +10 o C ute Drivtryck i Pa Drivtryck i Pa Vån Vån Vån Vån Vån OMEGA Spaltventil

12 INSPEKTION Instrument: Luftflödesmätare SwemaFlow SwemaFlow 125D Spiskåpestos

13 INSPEKTION Rökpenna eller rökflaska Differenstryckmätare

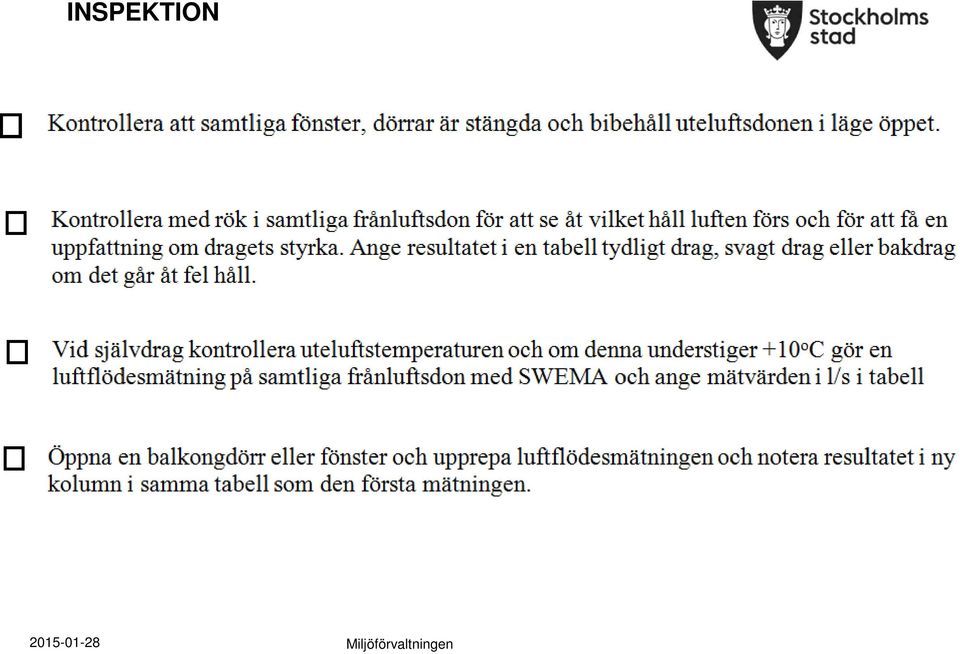

14 INSPEKTION

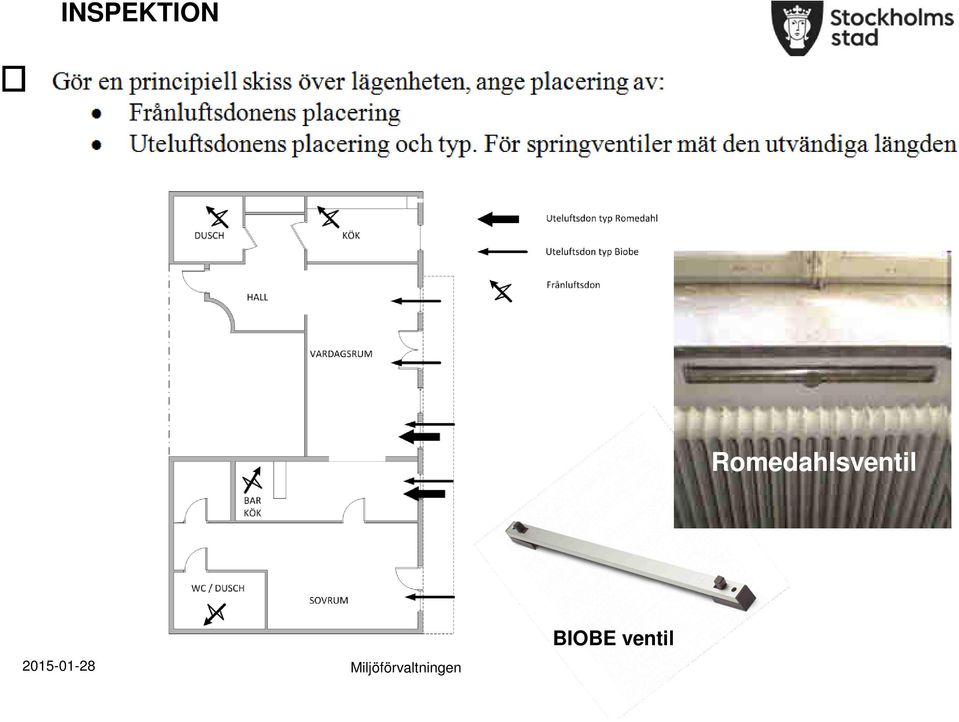

15 INSPEKTION Romedahlsventil BIOBE ventil

16 INSPEKTION

17 INSPEKTIONSRAPPORTEN Renstiernas gata 21 inspektion Ventilation av självdragstyp med tilluft i badrummet, s.k. stockholmsventilation. Lägenhetens area var 106 m 2 vilket ger ett erforderligt flöde beräknad enligt socialstyrelsens krav på 0,35 l/s och m 2 lägenhetsyta om ca 37 l/s. Uteluften tillförs via uteluftsdon springventiler, 4 stycken placerade enligt skissen nedan, Uteluftsdonens fabrikat okänt men donen var ca 40 cm långa och genomborrade i fönsterkarmen på ett område av ca 25 cm av dessa 40 cm.

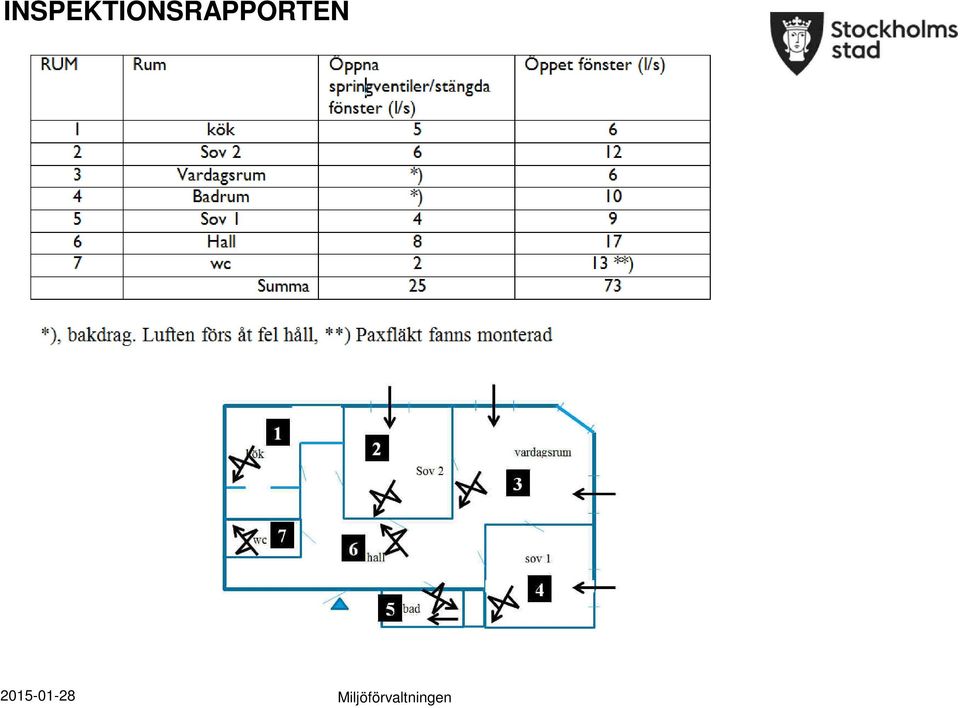

18 INSPEKTIONSRAPPORTEN

19 INSPEKTIONSRAPPORTEN

20 Ex. BIOBE 40 Spaltventil Luftflöde: ca 6 till 7 l/s vid 10 till 15 Pa och borrad hålrad. Vid fräst spalt ökar luftflödet med mer än 50% Mått: LxBxH = 497x18x19 mm MONTERING Med hjälp av borrmall borras en hålrad i båge eller karm. (Alternativt fräses spalt) Borrmall med 29 hål till Biobe 40 som motsvarar en fri area om 23 cm 2

21

22 OMEGA Spaltventil

23 OMEGA Spaltventil

24

25 Olägenhetsanmälan Fastighetsägaren kontrollerade och rengjorde frånluftskanalerna samt monterade dragförstärkare på skorstentopparna, typ aspiromatic

26 INSPEKTION Ventilation Bostaden består av 3 rum och kök och har en area av 69 m 2 vilket ger ett erforderligt uteluftsflöde beräknad enligt folkhälsomyndighetens riktvärde på 0,35 l/s och m 2 lägenhetsyta om ca 24 l/s.

27 INSPEKTION

28 INSPEKTION På kanalen för badrummet hade en vinddriven snurra monterats på skorstenstoppen för att förstärka suget. På grund av de låga vindhastigheterna ute så rörde den sig i princip inte alls.

29 INSPEKTION Vid inspektionen var vindarna svaga och rotorn på skorstenen bedömdes på grund av detta inte kunna medverka till ett förbättrat drag i kanalen. Vid ökad vindstyrka ökar utsuget i kanalen i badrummet. En förutsättning för detta är att uteluften inte förhindras komma in bostaden. Uteluftventilerna bör därför i så stor utsträckning som möjligt hållas öppna. I övrigt bedöms ventilationen inte vara behäftad med något fel eller brist och det bedömdes heller inte finnas någon rimlig åtgärd som kan förbättra densamma. Ett självdragssystem har som sin starkaste drivkraft skillnaden mellan utomhus- och inomhustemperatur och kommer därför att fungera som bäst under årets kallare tid medan det under den varma perioden mer eller mindre inte fungera. Under den varmare tiden på året är därför fönstervädring enda sättet att ventilera bostaden där korsdragsvädring har särskilt stor effekt.

30 INSPEKTION Den tendens till mikrobiell påväxt som fanns i fogarna bedöms bero på organiskt material i form av bland annat hud flagor och annan smuts, något som alltid genereras vid duschning, först fastnar på organiskt material i fogarna och sedan på samma sätt på kaklet om det inte rengörs. Mängden påväxt påverkas av en kombination av rengörings intervaller och hur väl ventilationen kan torka ut fukten men också hur mycket vatten som finns kvar på väggen/fogen efter duschning. Tilläggas bör att såväl fog och kakel är oorganiskt material vilket innebär att de inte kan brytas ner av denna typ av mikroorganismer. Ett sätt att minimera risken för påväxt i badrummet, under de rådande förhållandena, är att, (efter en rengöring av fogarna), efter varje duschning med en gummiskrapa torka vägg och golv torra. Vidare att inte hindra luften från att nå och ventilera det fuktiga området. Vid duschning genereras stora mängder vattenånga där en kort utvädring, fönstervädring, radikalt kan förbättra situationen, inte minst genom att inte stänga badrumsdörren helt direkt efter duschning.
