LX HD Wall Mount Pivot

Storlek: px
Starta visningen från sidan:

Download "LX HD Wall Mount Pivot"

Transkript

1 Användarhandbok LX HD Wall Mount Pivot < 50 lbs. (22.7 kg) Funktioner och specifikationer - 5 ± För den senaste Installationshandboken se: User's Guide - English Guía del usuario - Español Manuel de l utilisateur - Français Gebruikersgids - Deutsch Benutzerhandbuch - Nederlands Guida per l utente - Italiano Användarhandbok - svenska W-01 rev.b 02/14 1 of 12

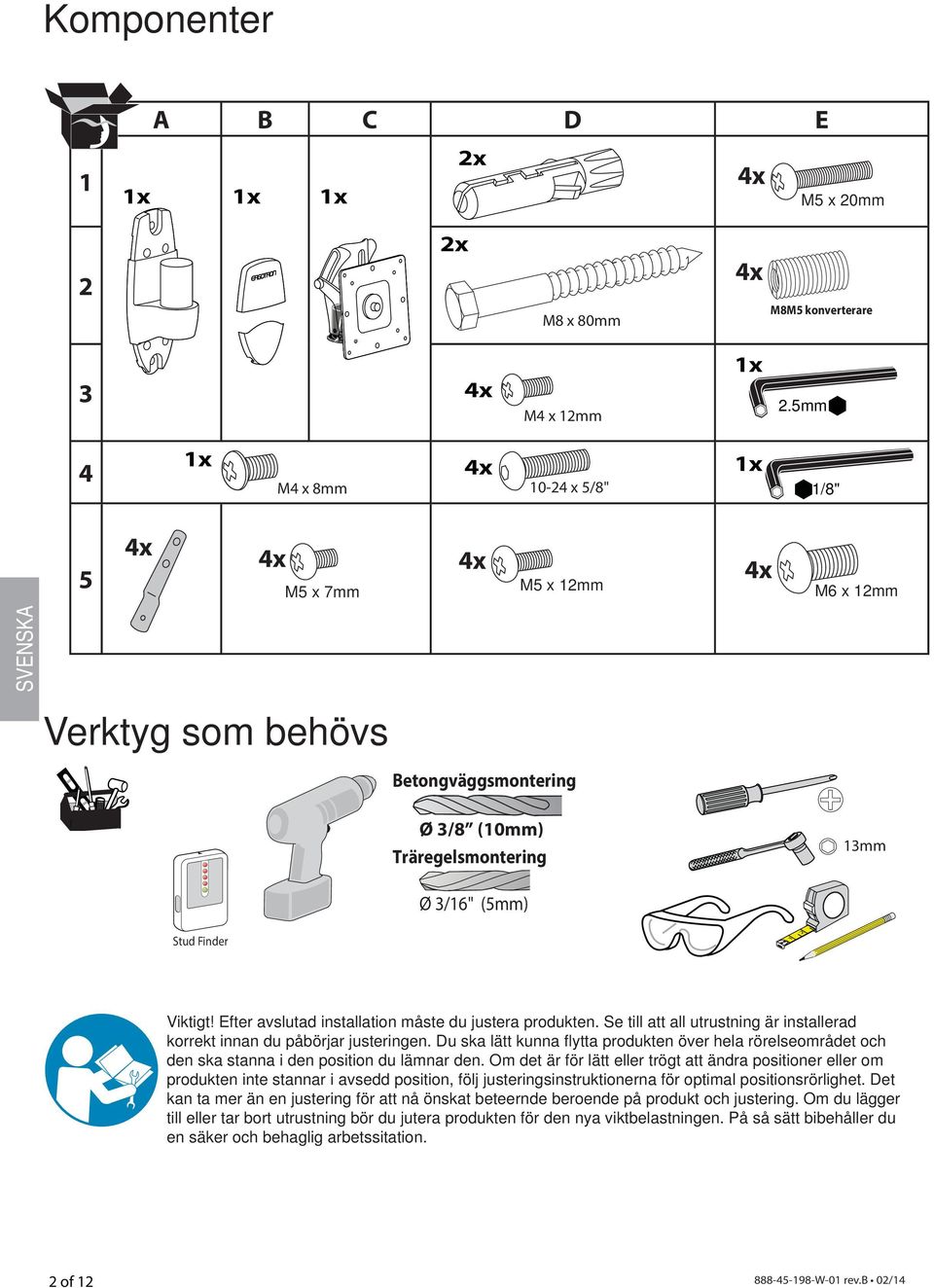

2 Komponenter A B C D E 1 1x 1x 1x 2x M5 x 20mm 2 2x M8 x 80mm M8M5 konverterare 3 M4 x 12mm 1x 2.5mm 4 1x M4 x 8mm x 5/8" 1x 1/8" 5 M5 x 7mm M5 x 12mm M6 x 12mm Verktyg som behövs Betongväggsmontering Ø 3/8 (10mm) Träregelsmontering 13mm Ø 3/16" (5mm) Stud Finder 1 2 Viktigt! Efter avslutad installation måste du justera produkten. Se till att all utrustning är installerad korrekt innan du påbörjar justeringen. Du ska lätt kunna fl ytta produkten över hela rörelseområdet och den ska stanna i den position du lämnar den. Om det är för lätt eller trögt att ändra positioner eller om produkten inte stannar i avsedd position, följ justeringsinstruktionerna för optimal positionsrörlighet. Det kan ta mer än en justering för att nå önskat beteernde beroende på produkt och justering. Om du lägger till eller tar bort utrustning bör du jutera produkten för den nya viktbelastningen. På så sätt bibehåller du en säker och behaglig arbetssitation. 2 of W-01 rev.b 02/14

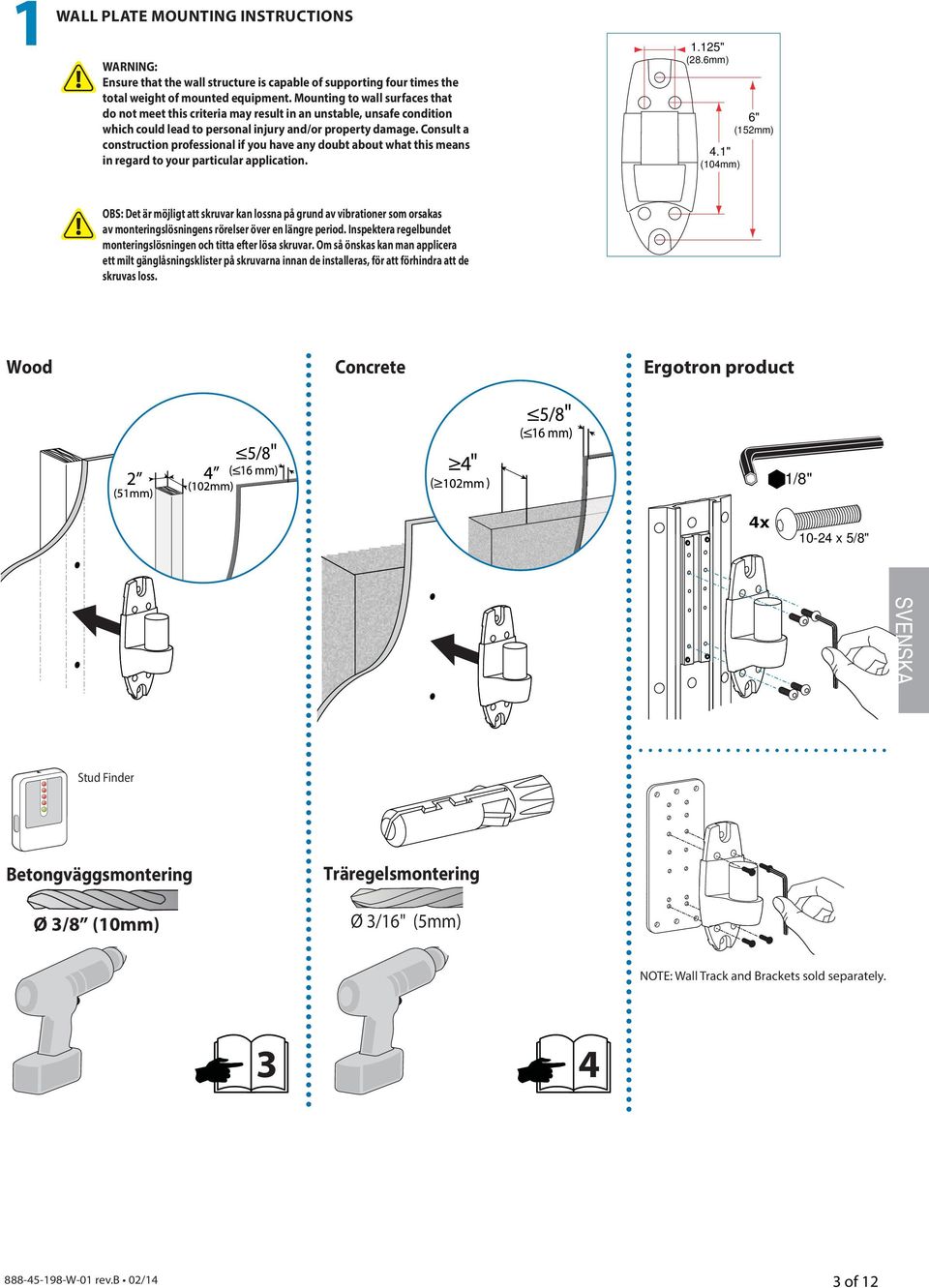

3 1 WALL PLATE MOUNTING INSTRUCTIONS WARNING: Ensure that the wall structure is capable of supporting four times the total weight of mounted equipment. Mounting to wall surfaces that do not meet this criteria may result in an unstable, unsafe condition which could lead to personal injury and/or property damage. Consult a construction professional if you have any doubt about what this means in regard to your particular application " (28.6mm) 4.1" (104mm) 6" (152mm) OBS: Det är möjligt att skruvar kan lossna på grund av vibrationer som orsakas av monteringslösningens rörelser över en längre period. Inspektera regelbundet monteringslösningen och titta efter lösa skruvar. Om så önskas kan man applicera ett milt gänglåsningsklister på skruvarna innan de installeras, för att förhindra att de skruvas loss. Wood Concrete Ergotron product 1/8" x 5/8" Stud Finder Betongväggsmontering Ø 3/8 (10mm) Träregelsmontering Ø 3/16" (5mm) NOTE: Wall Track and Brackets sold separately W-01 rev.b 02/14 3 of 12

4 Wood a b c d Ø 3/16" (5 mm) e 2x f M8 x 80mm CAUTION: Make sure the wall mount bracket is level, flush and snug to the wall surface. DO NOT OVERTIGHT- EN THE BOLTS. 13 mm 6 4 of W-01 rev.b 02/14

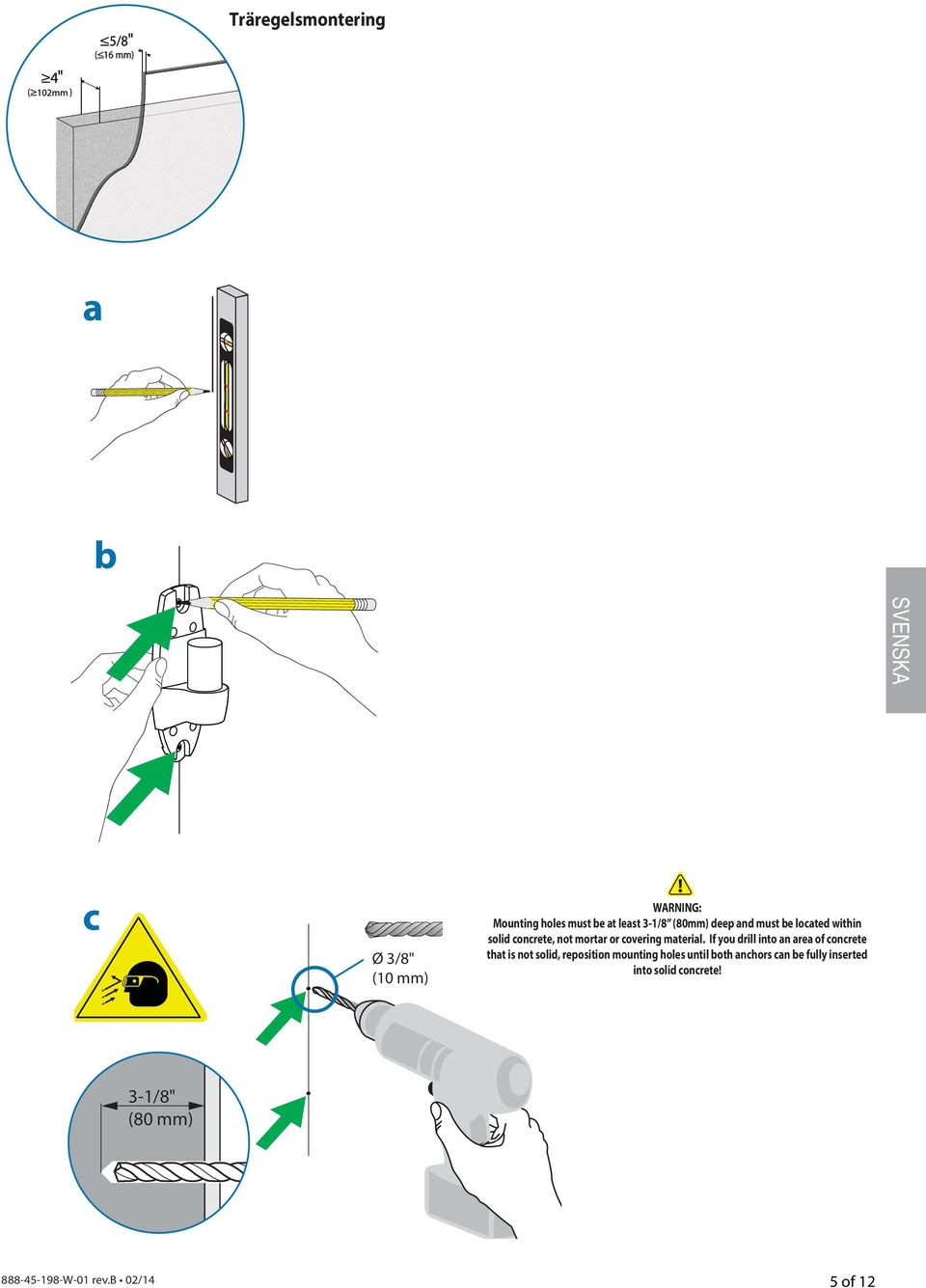

5 Träregelsmontering a b c Ø 3/8" (10 mm) WARNING: Mounting holes must be at least 3-1/8 (80mm) deep and must be located within solid concrete, not mortar or covering material. If you drill into an area of concrete that is not solid, reposition mounting holes until both anchors can be fully inserted into solid concrete! 3-1/8" (80 mm) W-01 rev.b 02/14 5 of 12

6 Träregelsmontering 2x d 2x e M8 x 80mm f 13 mm CAUTION: Make sure the wall mount bracket is level, flush and snug to the wall surface. DO NOT OVERTIGHTEN THE BOLTS. WARNING: Anchors that are not fully set in solid concrete will not support the applied load resulting in an unstable, unsafe condition which could lead to personal injury and/or property damage. Consult a construction professional if you have any doubt about what this means in regard to your particular situation. 6 6 of W-01 rev.b 02/14

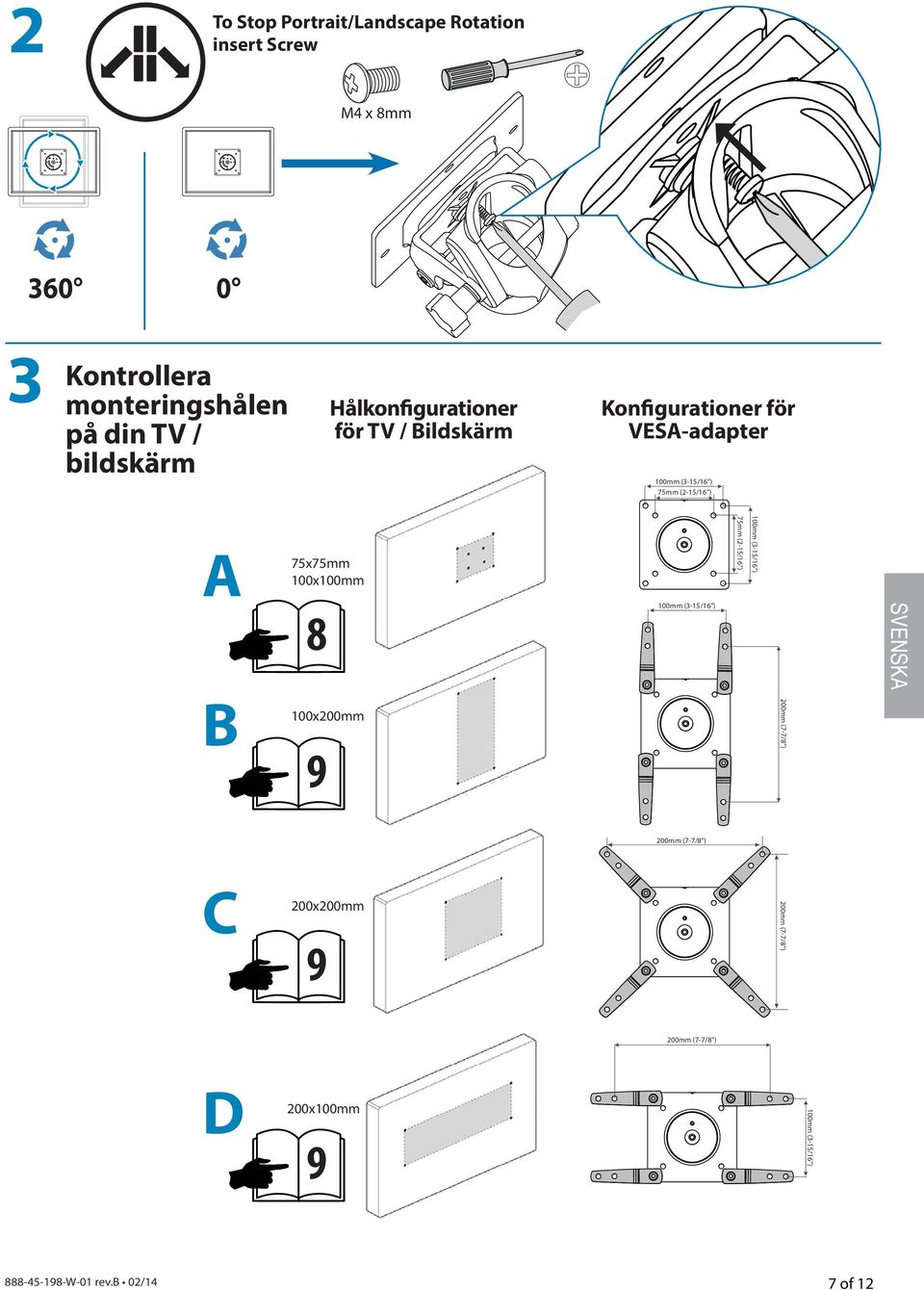

7 2 To Stop Portrait/Landscape Rotation insert Screw M4 x 8mm Kontrollera monteringshålen på din TV / bildskärm Hålkonfigurationer för TV / Bildskärm Konfigurationer för VESA-adapter 75mm (2-15/16 ) A B 75x75mm 100x100mm 8 100x200mm 9 75mm (2-15/16 ) C 200x200mm 9 D 200x100mm W-01 rev.b 02/14 7 of 12

8 3 Montera Typ A-TV / -bildskärm på Armen A 75x75mm 100x100mm 75mm (2-15/16 ) 75mm (2-15/16 ) 75 x 75mm 100 x 100mm M4 x 12mm M4 x 12mm of W-01 rev.b 02/14

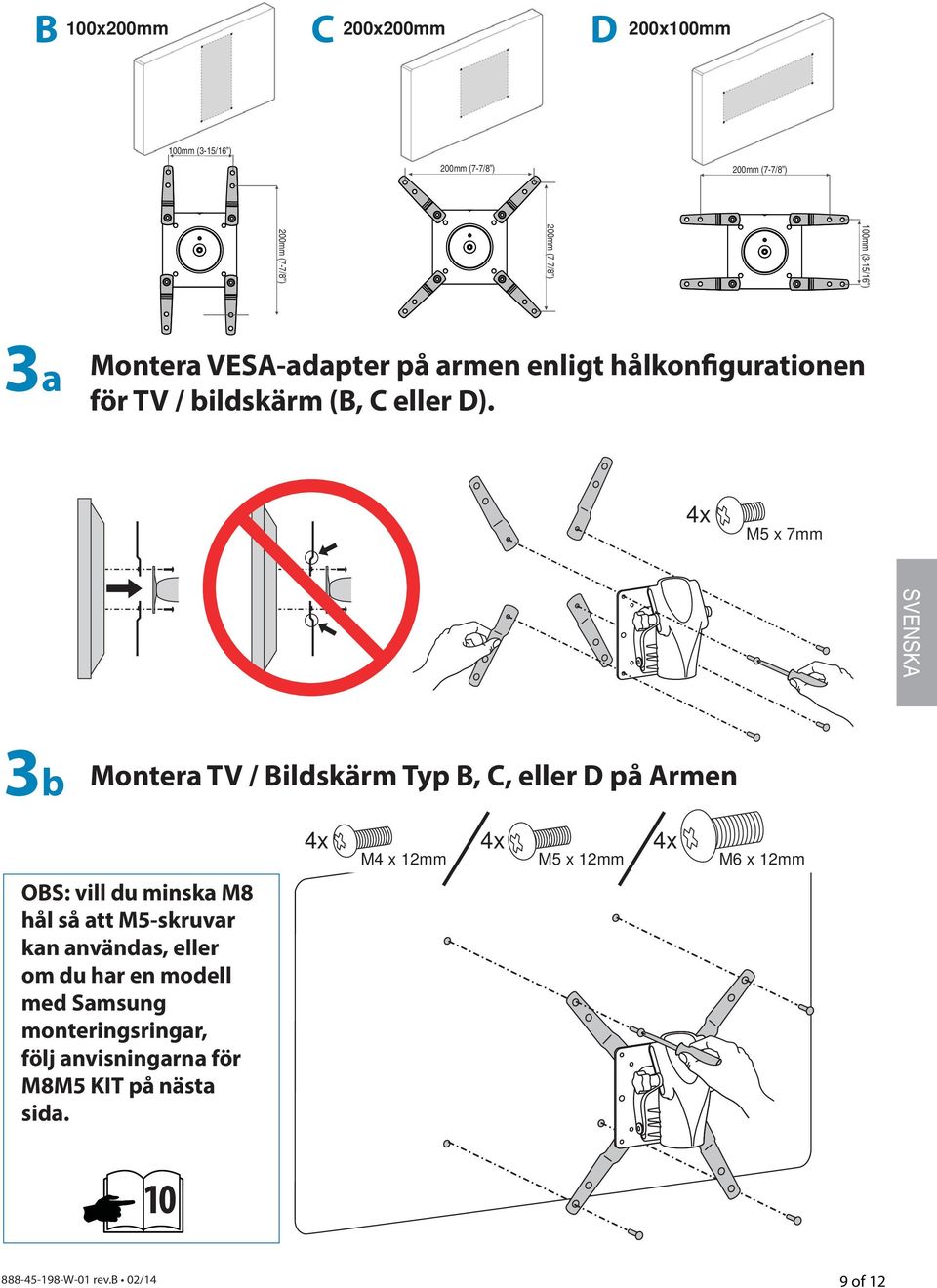

9 B C D 100x200mm 200x200mm 200x100mm 3a Montera VESA-adapter på armen enligt hålkonfigurationen för TV / bildskärm (B, C eller D). M5 x 7mm 3b Montera TV / Bildskärm Typ B, C, eller D på Armen OBS: vill du minska M8 hål så att M5-skruvar kan användas, eller om du har en modell med Samsung monteringsringar, följ anvisningarna för M8M5 KIT på nästa sida. M4 x 12mm M5 x 12mm M6 x 12mm W-01 rev.b 02/14 9 of 12

10 Anvisningar för M8M5 KIT NOTE: Follow this step only if your TV/monitor has M8 holes which need to be reduced to M5. Install M8M5 reducer bushing to TV/Monitor and use M5 x 20 mm monitor screws to secure. M5 x 20mm TV / Skärmfäste för M8 hål. NOTE: Follow this step only for Samsung models using the holder ring. Install M8M5 reducer bushing to TV/Monitor then use M5 x 20 mm monitor screws and Samsung holder ring to secure. M5 x 20mm TV / Skärmfäste för M8 hål. Monteringsring (ingår ej *Enbart Samsung) 10 of W-01 rev.b 02/14

11 4 ATTACH TO WALL MOUNT BRACKET 5 Justeringssteg Viktigt! Efter avslutad installation måste du justera produkten. Se till att all utrustning är installerad korrekt innan du påbörjar justeringen. Du ska lätt kunna fl ytta produkten över hela rörelseområdet och den ska stanna i den position du lämnar den. Om det är för lätt eller trögt att ändra positioner eller om produkten inte stannar i avsedd position, följ justeringsinstruktionerna för optimal positionsrörlighet. Det kan ta mer än en justering för att nå önskat beteernde beroende på produkt och justering. Om du lägger till eller tar bort utrustning bör du jutera produkten för den nya viktbelastningen. På så sätt bibehåller du en säker och behaglig arbetssitation. a Tilt Forward and Backward Lossa på vredet, luta skärmen till önskat läge och dra åt vredet W-01 rev.b 02/14 11 of 12

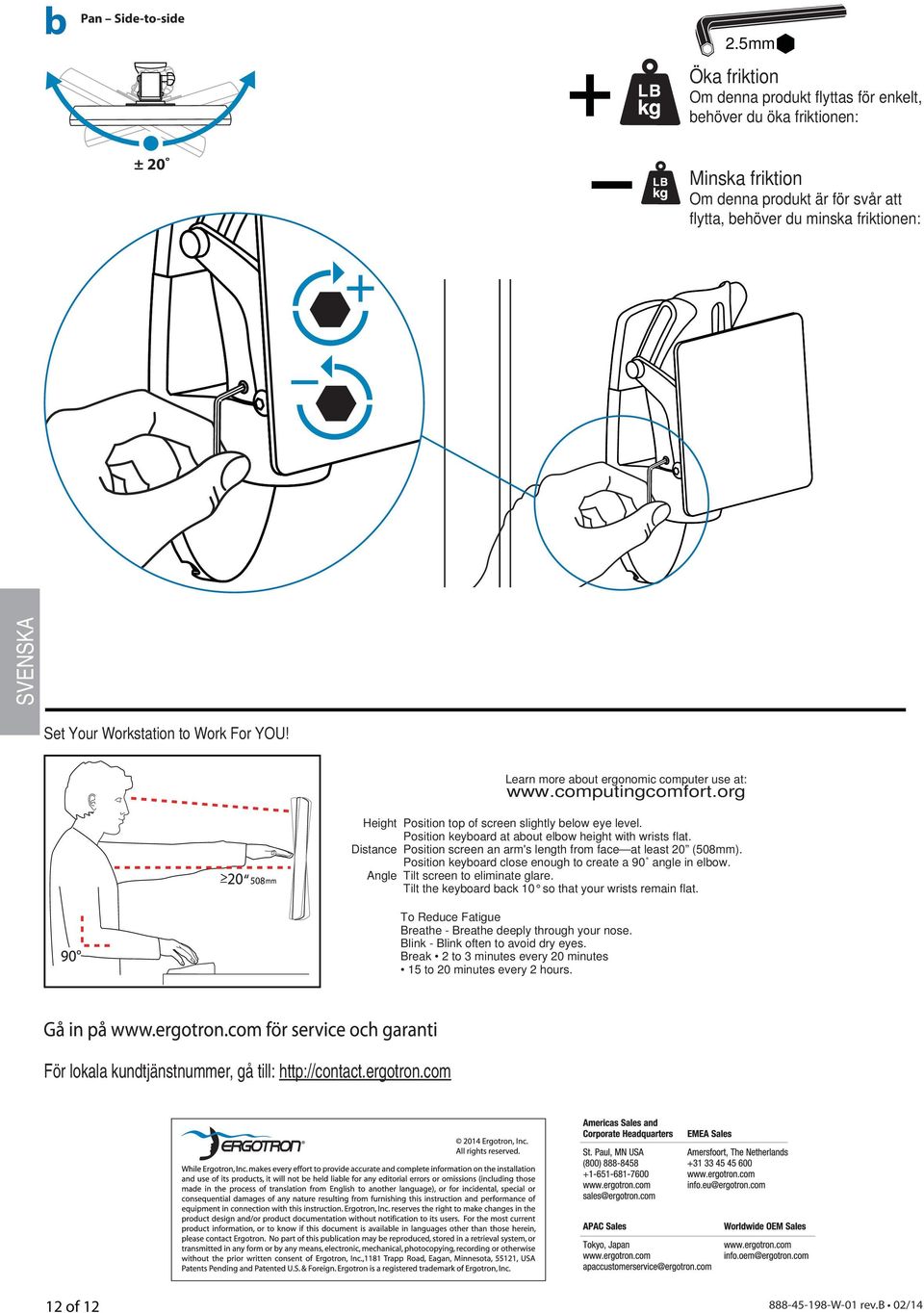

12 b Pan Side-to-side 2.5mm Öka friktion Om denna produkt fl yttas för enkelt, behöver du öka friktionen: ± 20 Minska friktion Om denna produkt är för svår att fl ytta, behöver du minska friktionen: Set Your Workstation to Work For YOU! Learn more about ergonomic computer use at: Height Position top of screen slightly below eye level. Position keyboard at about elbow height with wrists flat. Distance Position screen an arm's length from face at least 20 (508mm). Position keyboard close enough to create a 90 angle in elbow. Angle Tilt screen to eliminate glare. Tilt the keyboard back 10 so that your wrists remain flat. To Reduce Fatigue Breathe - Breathe deeply through your nose. Blink - Blink often to avoid dry eyes. Break 2 to 3 minutes every 20 minutes 15 to 20 minutes every 2 hours. För lokala kundtjänstnummer, gå till: 12 of W-01 rev.b 02/14
