Energiteknisk beskrivning för enfamiljshus Tejarp 6:95 i Klågerup

Transkript

1 Energiteknisk beskrivning för enfamiljshus Tejarp 6:95 i Klågerup Inledning Enfamiljshus på 176 kvadratmeters boarea i ett och halvt plan med öppet upp i nock på ovanvåningen. Beräkningen är gjord i Rockwools energiberäkningsprogram. Dimensionerande utetemperatur har valts för Lund som anses vara närmsta likvärdiga stad. Huset anses ha tung stomme. Beskrivning av byggnadens konstruktion av grund och tak ytterdörr och fönster Grund: Traditionell grundplatta med 300 millimeter cellplastisolering och kantelement med köldbryggebrytning. U-värde 0,1 W/m 2, K. Tak: Tak består av takstolar av trä med 340mm isolering i snedtak. Genomsnittligt U-värde på 0,12 W/m 2, K. Yttervägg: Prefabricerad betongstomme med 170mm cellplastisolering i kärnan. U-värde på 0,2 W/m 2, K. Fönster: Elit träfönster treglas med U-värde på 1,1 W/m 2, K för hela konstruktionen för fönster och altandörrar. Ytterdörr: Ytterdörr med U-värde 1,1 W/m 2, K. Mått Uppvärmt golvarea A-temp: 176 m 2 Grundarea: 110 m 2 Väggarea exklusive fönster och ytterdörr: 123 m 2 Takarea: 142 m 2 Fönster- och ytterdörrsarea: 43 m 2 Ventilation Ventilationen består av mekanisk frånluft med tilluftsventiler i vägg. Ventilationsflöden är beräknade med 0,35 l/s m 2 och ett luftläckage på 0,4 l/s m 2 vid 50 Pa tryckskillnad. Uppvärmning Frånluftsvärmepump. I beräkningen har COP-tal på 2,0 använts för varmvatten och uppvärmning. Uppvärmning sker genom golvvärme ingjutet i betongplattan. Köldbryggor Energiberäkningen har använt köldbryggevärden rekommenderade av programmet. Köldbryggor har tagits med runt fönster, mellan grund och vägg, mellan vägg och tak, mellan vägg och mellanbjälklag samt i husets ytterhörn. Resultat: Byggnadens specifika energianvändning: U-medel för hela klimatskalet: Installerad eleffekt för uppvärmning: Boverkets byggreglers krav: Byggnadens specifika eneriganvädning: Installerad effekt: 38 kwh/m 2, Atemp 0,28 W/m 2, K 3 kw 50 kwh/m 2, Atemp 5,7 kw Slutsats Huset uppfyller Boverkets byggregler. Marginalen är 24%. Den verkliga energianvändningen påverkas dock mycket av brukarensbeteende, antalet boende, driften av byggnaden samt byggnadens slutgiltiga egenskaper. Bilaga 1 Se bilaga 1 för beräkningen. Lund 12 september Arkitekt SAR/MSA Johannes Igelström

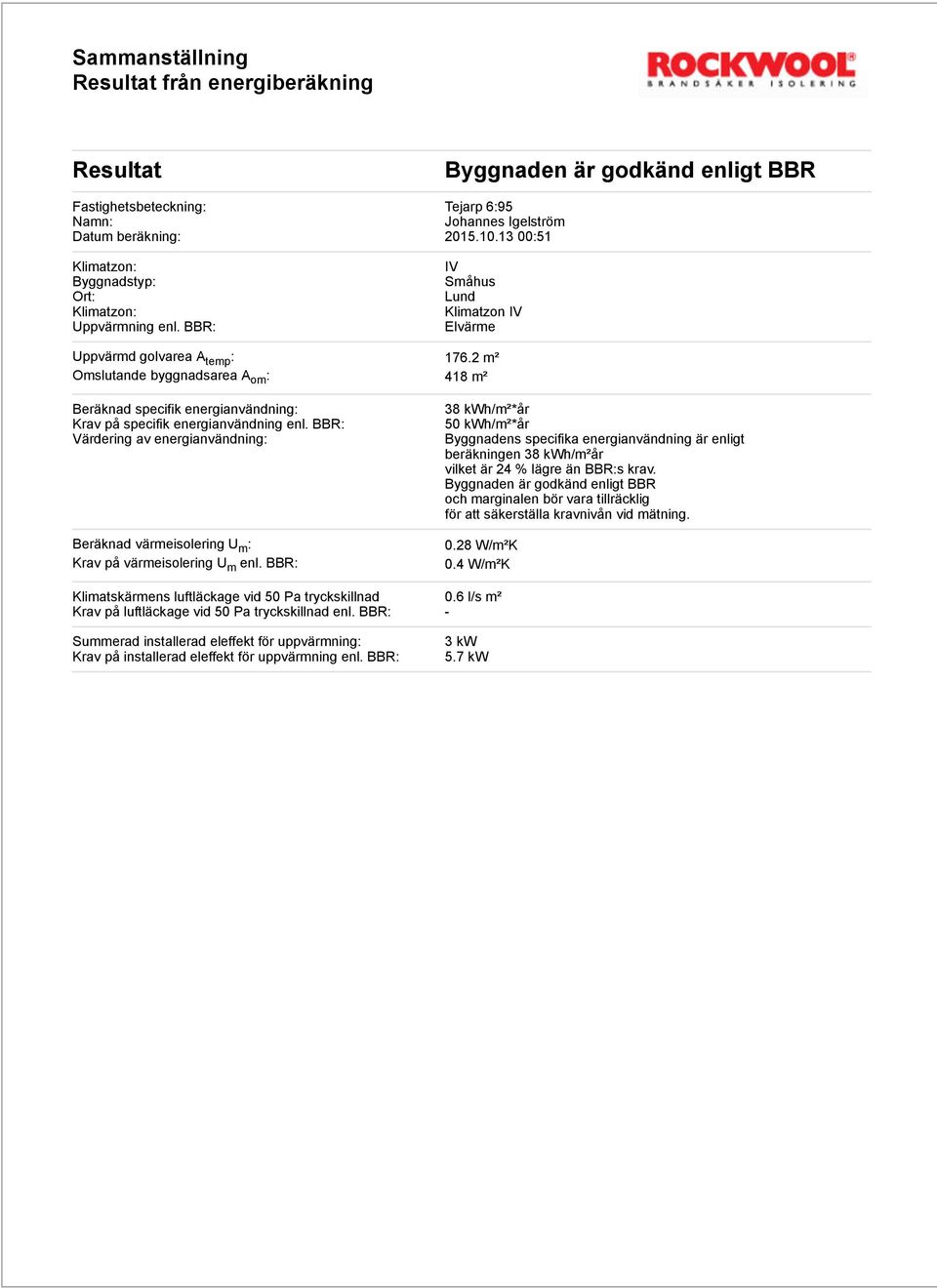

2 Sammanställning Resultat från energiberäkning Resultat Byggnaden är godkänd enligt BBR Fastighetsbeteckning: Tejarp 6:95 Namn: Johannes Igelström Datum beräkning: :51 Byggnadstyp: Ort: Uppvärmning enl. BBR: IV Lund Klimatzon IV Elvärme Uppvärmd golvarea A temp : m² Omslutande byggnadsarea A om : 418 m² Beräknad specifik energianvändning: Krav på specifik energianvändning enl. BBR: Värdering av energianvändning: Beräknad värmeisolering U m : Krav på värmeisolering U m enl. BBR: 38 kwh/m²*år 50 kwh/m²*år Byggnadens specifika energianvändning är enligt beräkningen 38 kwh/m²år vilket är 24 % lägre än BBR:s krav. Byggnaden är godkänd enligt BBR och marginalen bör vara tillräcklig för att säkerställa kravnivån vid mätning W/m²K 0.4 W/m²K Klimatskärmens luftläckage vid 50 Pa tryckskillnad 0.6 l/s m² Krav på luftläckage vid 50 Pa tryckskillnad enl. BBR: - Summerad installerad eleffekt för uppvärmning: Krav på installerad eleffekt för uppvärmning enl. BBR: 3 kw 5.7 kw

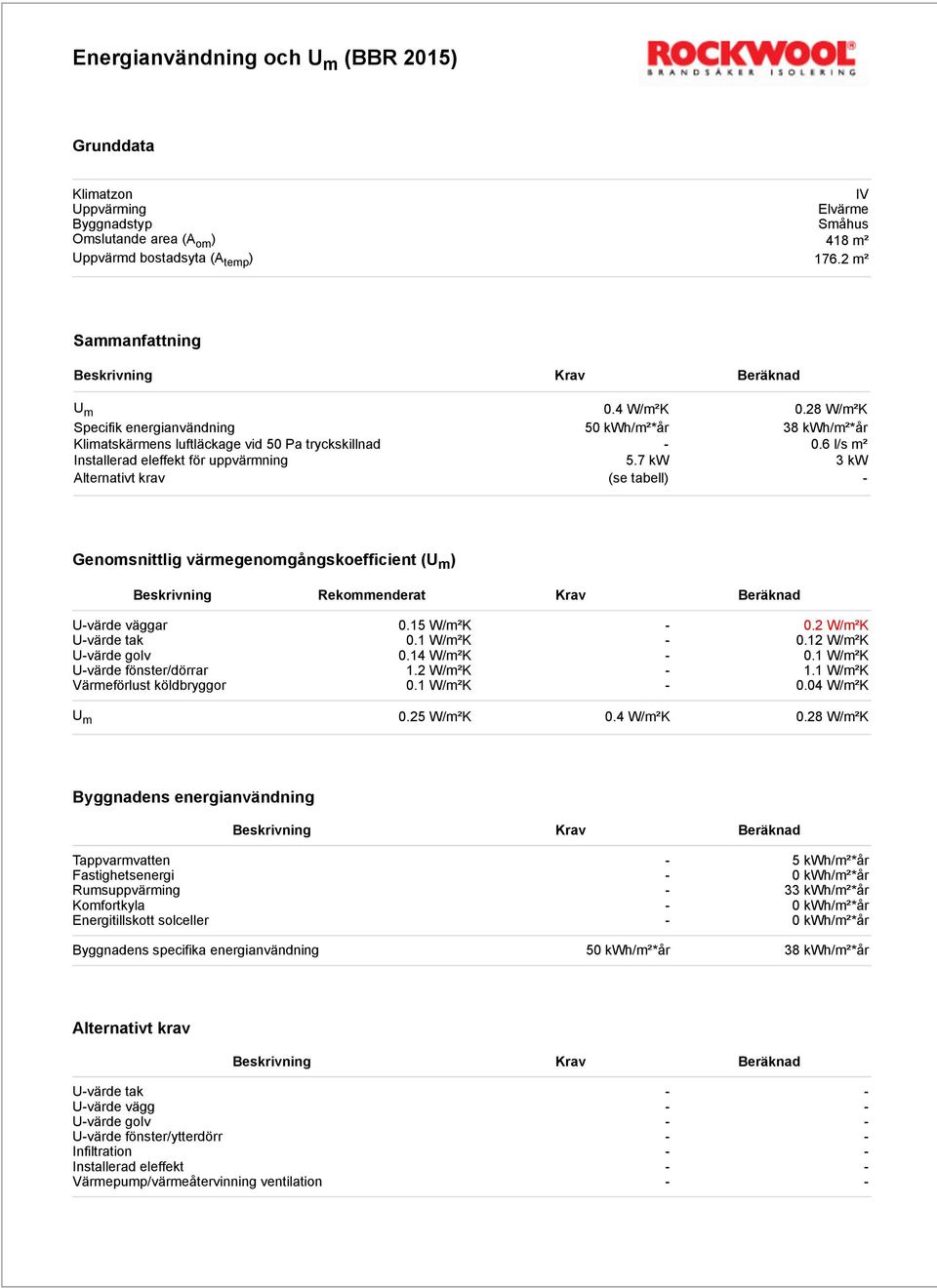

3 Energianvändning och U m (BBR 2015) Grunddata Klimatzon IV Uppvärming Elvärme Byggnadstyp Omslutande area (A om ) 418 m² Uppvärmd bostadsyta (A temp ) m² Sammanfattning U m 0.4 W/m²K 0.28 W/m²K Specifik energianvändning 50 kwh/m²*år 38 kwh/m²*år Klimatskärmens luftläckage vid 50 Pa tryckskillnad l/s m² Installerad eleffekt för uppvärmning 5.7 kw 3 kw Alternativt krav (se tabell) - Genomsnittlig värmegenomgångskoefficient (U m ) Beskrivning Rekommenderat Krav Beräknad U-värde väggar 0.15 W/m²K W/m²K U-värde tak 0.1 W/m²K W/m²K U-värde golv 0.14 W/m²K W/m²K U-värde fönster/dörrar 1.2 W/m²K W/m²K Värmeförlust köldbryggor 0.1 W/m²K W/m²K U m 0.25 W/m²K 0.4 W/m²K 0.28 W/m²K Byggnadens energianvändning Tappvarmvatten - 5 kwh/m²*år Fastighetsenergi - 0 kwh/m²*år Rumsuppvärming - 33 kwh/m²*år Komfortkyla - 0 kwh/m²*år Energitillskott solceller - 0 kwh/m²*år Byggnadens specifika energianvändning 50 kwh/m²*år 38 kwh/m²*år Alternativt krav U-värde tak - - U-värde vägg - - U-värde golv - - U-värde fönster/ytterdörr - - Infiltration - - Installerad eleffekt - - Värmepump/värmeåtervinning ventilation - -

4 Indatavärden energiberäkning Ort Lund Klimatzon IV Fastighetsbeteckning: Tejarp 6:95 Byggnadstyp: Omslutande area (A om ) 418 m² Uppvärmd golvarea (A temp ) m² Genomsnittlig rumshöjd: 2.6 m Värmekapacitet: Hög värmelagringskapacitet (mycket tegel eller betong) Antal driftsdagar: Drift alla dagar hela året Data energikälla Värmepump Systemverkningsgrad: 200 % Täckningsgrad rumsuppv./vent: 70 % Täckningsgrad tappvarmvatten: 50 % Maximal uteffekt energikälla: 6 kw Ventilationstyp: Frånluft Luftflöde drift: 0.35 l/sm² Luftflöde utom drift: 0.35 l/sm² Antall drifttimmar per dygn: 24 Värmeväxling: - Infiltration: 0.6 l/sm² Fastighetsenergi: Hushålls-/verksamhetsenergi: Tappvarmvattenberedning: Årlig energianvändning: 50 kwh Internvärmetilskott: 60 % Årlig energianvändning: 5000 kwh Internvärmetilskott: 40 % Årlig energianvändning: 3524 kwh Internvärmetilskott: 20 % Värmetilskott personer: Antal personer arbetstid/uppehållstid: 4 Antal personer utom arbetstid/uppehållstid: 0 Antal arbetstimmar/uppehållstimer: 14 Rumsuppvärmning: Innetemperatur i driftsperioden: 22 C Innetemperatur utom driftsperioden: 19 C Antal driftstimmar: 24 Distributionssystem: Vattenburet Komfortkyla: Årlig energianvändning: 0 kwh Andel el komfortkyla: 100 % Installerad eleffekt: 0 kw
