NELES AVANCERAT TRIPPELEXCENT- RISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG

Storlek: px
Starta visningen från sidan:

Download "NELES AVANCERAT TRIPPELEXCENT- RISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG"

Transkript

1 NELES AVANCERAT TRIPPELEXCENT- RISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG Metsos metalltätande vridspjällventiler är ett högpresterande vridspjäll. Det uppvisar en utmärkt täthet under lång tid, utmärkt flödeskarakterestik samt hög kapacitet. LW och LG serien uppfyller kraven från ASME, EN och DIN standarden. Följande standardtyper är tillgängliga: Inspänd - hus konstruktion, PN25, Klass 150 LW6L f-to-f EN 558 serie 20, API609 Klass 150 LW7L f-to-f EN 558 serie 25 Inspänd - hus konstruktion, PN40, Klass 300 LW8M EN 558 del 1, tabell 5, grundserie 16 LW5M API609 Klass 300 "Lugs" - hus konstruktion, PN25, Klass 150 LG6L f-to-f EN 558 serie 20, API609 Klass 150 LG7L f-to-f EN 558 serie 25 "Lugs" - hus konstruktion, PN40, Klass 300 LG8M EN 558 del 1, tabell grundserie 16 LG5M API609 Klass 300 LW och LG serien är mycket vanliga inom de flesta industriapplikationer, massa och papper, raffinaderi, kemiska samt petrokemiska. Med nästan jämn likprocentig karaktäristik och överlägsen täthet fungerar Neldisc spjällventil både i kontroll- och avstängningsapplikationer. Trippelexcentrisks spjäll som ett resultat av Neldiscs unika tredubbellt kompenserade geometri är kontakten mellan spjäll och säte mekaniskt påverkad och oberoende av differentialtrycket. Utrustade säten är tätheten i ventilen ytterliggare förbättrad. Tack vare ett antal specialkonstruktioner utvecklade ur den mångsidiga Neldisc designen erbjuder dessa ventiler att kraftfullt verktyg för standardisering, med mycket högeffektiva ventiler. Storleken varierar från 3" till 24"(80-600). För större storlekar hänvisas till serierna L1 och L2. För mer information se bulletin 2L121. TILLFÖRLITLIGHET Godkännanden TA-Luft, avsnitt (PTFE V-ring och grafitpackning). Brandtestad enligt BS 6755 och API 607. Ökad säkerhet och minimerad emission Som standard en packbox enligt TA-luft som motsvarar TA-Luft- och Clean Air Act -krav. PTFE V-ring eller grafittätning för ett brett applikationsområde. Dubbelpackning med eller utan förbindelse för detektering av läckage vid behov. Anti-blow out -axelkonstruktion är standard i alla ventiler, se bilden med utflyttade detaljer på sida 2. ATEX PRESTANDA Utomordentlig för stängnings- och reglerapplikationer Säte som tätar i vardera riktning, DIN 3230 klass 2 / BO /, ISO 5208 KLASS B (luft), FCI 70.2 Klass VI. Unik helmetall-säteskonstruktion garanterar överlägsen täthetsgrad i svåra applikationer över långa tidsperioder. Kontakten mellan skivan och sätet är mekaniskt påverkad och oberoende av differentialtrycket. Lågkostnads-reglerventil för låga differentialtryck, speciellt för större dimensioner. Speciell S-skiva som alternativ för svåra oljuds- och kavitationsapplikationer. Resistent mot mekaniskt slitage Solid metallsäteskonstruktion som erbjuds i en mångfald av material för att motsvara dina applikationskrav. Komplett metallsätesutförande. Inga elastiska delar utsätts direkt för mediet. 2 LW 20 SV 7/2014

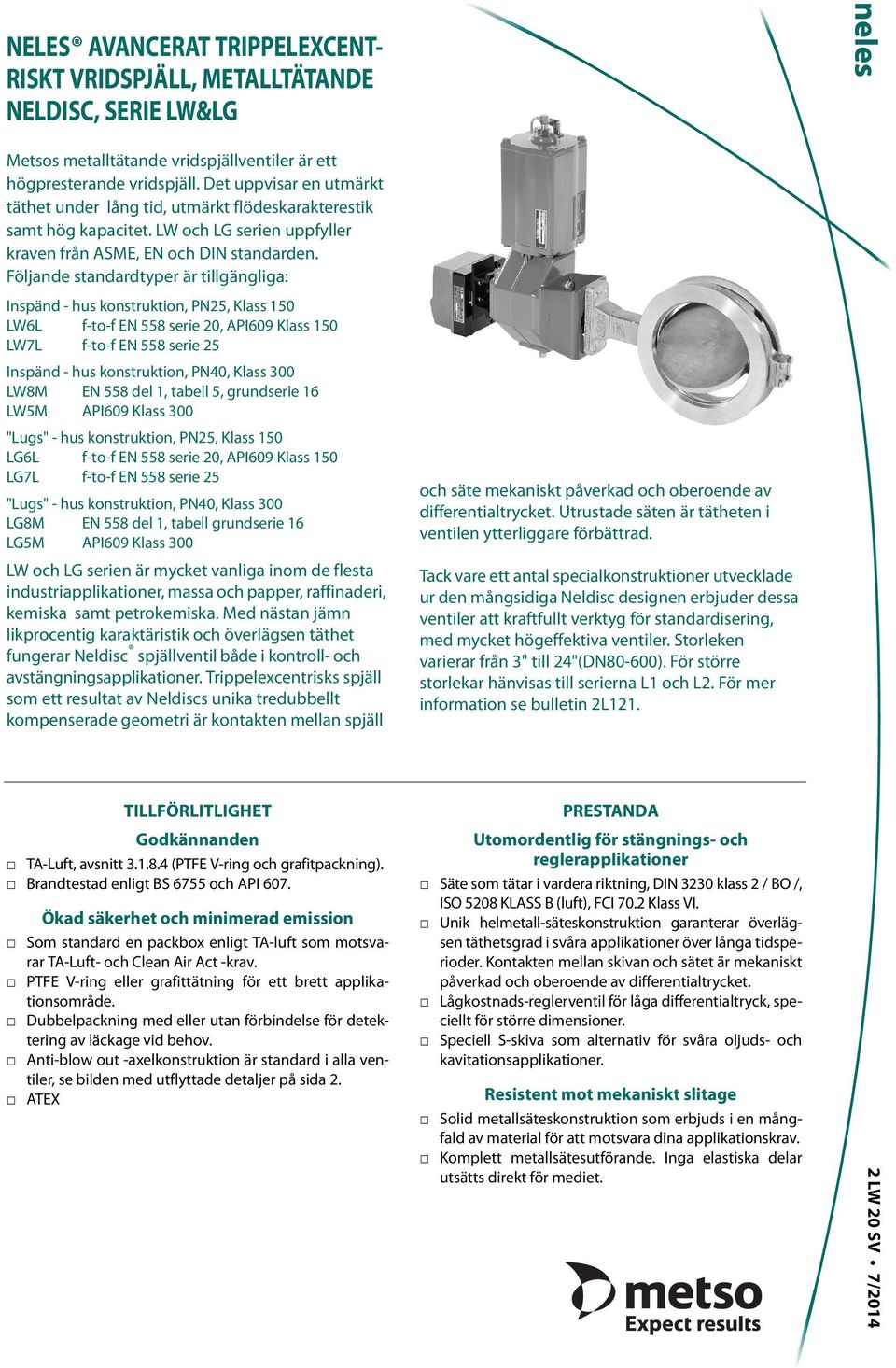

2 METSO 2 LW 20 SV Lämpliga material i ett brett applikationsområde Standard husmaterial: Kolstål ( / WCB) Rostfritt stål ( / CF8M) Andra material är tillgängliga vid behov. Stort sortiment av bygglängdsdimensioner EN 558 del 1, tabell 5, grundserie 20 (DIN K1) EN 558 del 1, tabell 5, grundserie 25 (DIN K2) EN 558 del 1, tabell 5, grundserie 16 (DIN K3) API 609, Klass 150 API 609, Klass 300 SPRÄNGSKISS Egenskaper Metallsäteskonstruktion. Bestående täthetsgrad i vardera riktningen. Låg friktion. Utomordentlig slitagetålighet. Extra lång livstid. Minskat vridmoment. Brett tryck och temperaturområde Differentialtryck-/ temperaturklassificering enligt ASME B16.34 och EN. Pålitlig konstruktion som fungerar lika bra från -200 C till +600 C. b a DEL BESKRIVNING STANDARDMATERIAL 1 HUS EN / ASTM A 216 gr. WCB EN / ASTM A 351 gr. CF8M 2 FASTSPÄNNINGSRING EN / ASTM A 351 gr. CF8M 3 SPJÄLL ASTM A 182 gr. F316, (EN eller EN ) 4 SÄTESRING (kod A) SÄTESRING (kod C) Hårdförkromad Incoloy 825 PTFE-impregnerad Inconel PACKBOXTÄTNING EN / ASTM A 351 gr. CF8M 10 BLINDFLÄNS EN / ASTM A 351 gr. CF8M 11 DRIVAXEL EN AXEL EN KIL WE 1080A-SS TAPP EN LAGER AISI PTFE 16 LAGER AISI PTFE 18 PACKNING Grafit 19 HUSTÄTNING Grafit 20 BOXPACKNINGSATS PTFE V-ring 22 SKRUV Grafit + AISI SPRINT Rostfritt stål 25 SEXKANTMUTTER Rostfritt stål 26a SPRINT Rostfritt stål 26 b SEXKANTMUTTER Rostfritt stål 27 HATTSKRUV MED SEXKANTHÅL Rostfritt stål 29 ID-PLATTA AISI LÅSSPRINT EN TA-Luft -enhet NELDISCs TREDUBBLA FRILIGGANDE SÄTESPRINCIP EXCENTRISK Ventilens spjäll bearbetas till snäv tolerans, och utformas elliptiskt i form av en sned skiva utskuren från en solid metallkon. Då ventilen stängs tränger det elliptiska spjället vid huvudaxeln sätesringen utåt, vilket gör att sätesringen kommer i kontakt med spjället vid den mindre axeln. Då ventilen öppnas upphör kontakten, och sätesringen återgår till sin ursprungliga cirkulära form. KOMPONENTLISTA 2 DATABLAD 7/14

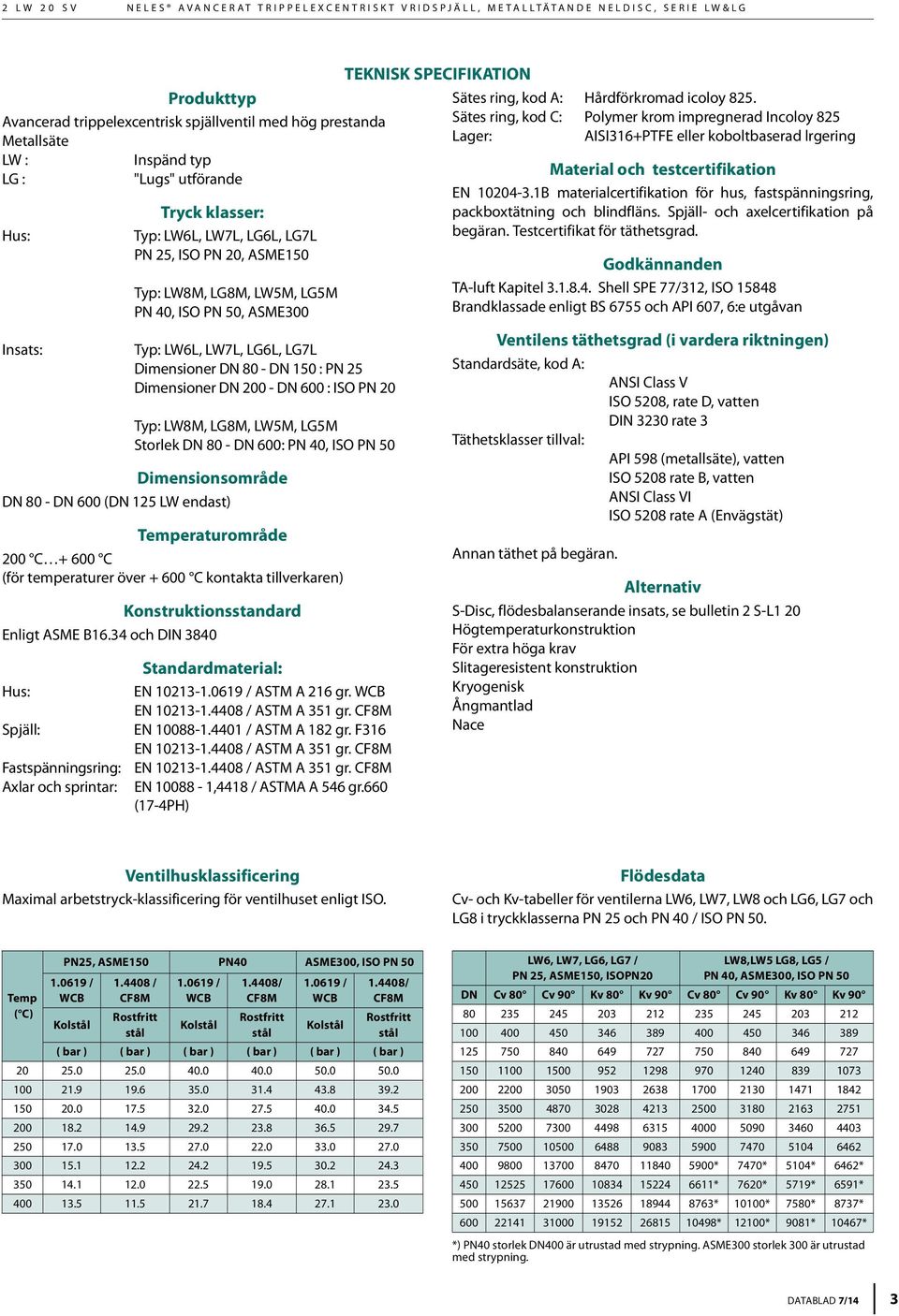

3 2 LW 20 SV NELES AVANCERAT TRIPPELEXCENTRISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG Produkttyp Avancerad trippelexcentrisk spjällventil med hög prestanda Metallsäte LW : Inspänd typ LG : "Lugs" utförande Hus: Insats: Tryck klasser: Typ: LW6L, LW7L, LG6L, LG7L PN 25, ISO PN 20, ASME150 Typ: LW8M, LG8M, LW5M, LG5M PN 40, ISO PN 50, ASME300 Typ: LW6L, LW7L, LG6L, LG7L Dimensioner : PN 25 Dimensioner : ISO PN 20 Typ: LW8M, LG8M, LW5M, LG5M Storlek : PN 40, ISO PN 50 Dimensionsområde ( 125 LW endast) Temperaturområde 200 C C (för temperaturer över C kontakta tillverkaren) Konstruktionsstandard Enligt ASME B16.34 och DIN 3840 Standardmaterial: Hus: EN / ASTM A 216 gr. WCB EN / ASTM A 351 gr. CF8M Spjäll: EN / ASTM A 182 gr. F316 EN / ASTM A 351 gr. CF8M Fastspänningsring: EN / ASTM A 351 gr. CF8M Axlar och sprintar: EN ,4418 / ASTMA A 546 gr.660 (17-4PH) TEKNISK SPECIFIKATION Sätes ring, kod A: Hårdförkromad icoloy 825. Sätes ring, kod C: Polymer krom impregnerad Incoloy 825 Lager: AISI316+PTFE eller koboltbaserad lrgering Material och testcertifikation EN B materialcertifikation för hus, fastspänningsring, packboxtätning och blindfläns. Spjäll- och axelcertifikation på begäran. Testcertifikat för täthetsgrad. Godkännanden TA-luft Kapitel Shell SPE 77/312, ISO Brandklassade enligt BS 6755 och API 607, 6:e utgåvan Ventilens täthetsgrad (i vardera riktningen) Standardsäte, kod A: ANSI Class V ISO 5208, rate D, vatten DIN 3230 rate 3 Täthetsklasser tillval: API 598 (metallsäte), vatten ISO 5208 rate B, vatten ANSI Class VI ISO 5208 rate A (Envägstät) Annan täthet på begäran. Alternativ S-Disc, flödesbalanserande insats, se bulletin 2 S-L1 20 Högtemperaturkonstruktion För extra höga krav Slitageresistent konstruktion Kryogenisk Ångmantlad Nace Ventilhusklassificering Maximal arbetstryck-klassificering för ventilhuset enligt ISO. Flödesdata Cv- och Kv-tabeller för ventilerna LW6, LW7, LW8 och LG6, LG7 och LG8 i tryckklasserna PN 25 och PN 40 / ISO PN 50. Temp ( C) PN25, ASME150 PN40 ASME300, ISO PN / WCB Kolstål / CF8M Rostfritt stål / WCB Kolstål / CF8M Rostfritt stål / WCB Kolstål / CF8M Rostfritt stål ( bar ) ( bar ) ( bar ) ( bar ) ( bar ) ( bar ) LW6, LW7, LG6, LG7 / PN 25, ASME150, ISOPN20 LW8,LW5 LG8, LG5 / PN 40, ASME300, ISO PN 50 Cv 80 Cv 90 Kv 80 Kv 90 Cv 80 Cv 90 Kv 80 Kv * 7470* 5104* 6462* * 7620* 5719* 6591* * 10100* 7580* 8737* * 12100* 9081* 10467* *) PN40 storlek 400 är utrustad med strypning. ASME300 storlek 300 är utrustad med strypning. DATABLAD 7/14 3

4 METSO 2 LW 20 SV VAL AV MANÖVERDON Storlek / inch *) Konsultera tillverkare PN 25 / ISO PN 20 / ASME 150 B1C on-off B1J on-off B1JA on-off *)Δp 70, L_L Luft tillförsel Luft tillförsel Luft tillförsel max dp (Δp 70, S-L_L) bar / psi 4.0 bar / 60 psi 5.5 bar / 80 psi 4 bar 4 bar bar / psi 80 / / 116 (13.4 / 194) 100 / / 155 (17.0 / 247) 125 / / 78 (9.0 / 131) 150 / / 45 (5.2 / 76) 200 / / 41 (4.7 / 68) 250 / / 29 (3.3 / 48) 300 / / 32 (3.7 / 54) 350 / / 25 (2.8 / 41) 400 / / 32 (3.7 / 54) 450/18 500/20 600/24 "1.7/25 (2.8/41)" "1.7/25 (2.8/41)" "1.7/25 (2.8/41)" M-serien 10 / 145 B1C 6 B1C 6 B1J 8 B1JA 8 M07 20 / 290 B1C 6 B1C 6 B1J 8 B1JA 8 M07 10 / 145 B1C 6 B1C 6 B1J 8 B1JA 8 M07 20 / 290 B1C 9 B1C 6 B1J 8 B1JA 8 M07 10 / 145 B1C 9 B1C 6 B1J 10 B1JA 10 M07 20 / 290 B1C 9 B1C 6 B1J 10 B1JA 10 M07 10 / 145 B1C 9 B1C 9 B1J 10 B1JA 10 M07 20 / 290 B1C 11 B1C 9 B1J 10 B1JA 10 M07 10 / 145 B1C 13 B1C 11 B1J 12 B1JA 10 M07 20 / 290 B1C 13 B1C 11 B1J 12 B1JA 12 M10 10 / 145 B1C 13 B1C 13 B1J 16 B1JA 16 M10 20 / 290 B1C 17 B1C 13 B1J 16 B1JA 16 M12 10 / 145 B1C 17 B1C 17 B1J 20 B1JA 20 M12 20 / 290 B1C 17 B1C 17 B1J 20 B1JA 20 M14 10 / 145 B1C 20 B1C 17 B1J 20 B1JA 20 M14 20 / 290 B1C 25 B1C 20 B1J 20 B1JA 20 M14 10 / 145 B1C 25 B1C 20 B1J 25 B1JA 25 M14 20 / 290 B1C 25 B1C 25 B1J 25 B1JA 25 M15 10/145 B1C25 B1C25 B1J25 B1JA25 M15 20/290 B1C32 B1C25 B1J25 B1JA25 M15 10/145 B1C32 B1C25 B1J32 B1JA32 M15 20/290 B1C32 B1C32 B1J32 B1JA32 M16 10/145 B1C32 B1C32 B1J32 B1JA32 M25 20/290 B1C40 B1C32 B1J32 B1JA32 M25 Storlek / inch *) Konsultera tillverkare PN 40 / ISO PN 50 / ASME 300 B1C on-off B1J on-off B1JA on-off *)Δp 70, L_M max dp Luft tillförsel Luft tillförsel Luft tillförsel (Δp 70, S-L_M) bar / psi bar / psi 4.0 bar / 60 psi 5.5 bar / 80 psi 4 bar 4 bar 80 / 3 8,0 / 116 (13,4 / 194) 100 / 4 10,7 / 155 (17,0 / 247) 125 / 5 5,4 / 78 (- / -) 150 / 6 6,9 / 100 (11,5 / 167) 200 / 8 7,9 / 115 (13,2 / 192) 250 / 10 9,3 / 135 (15,5 / 225) 300 / 12 5,9 / 86 (9,8 / 142) 350 / / 16 5,2 / 75 (8,7 / 126) 450/18 "7.9/115 (8.7/126)" 500/20 "5.5/80 (9.2/133)" 600/24 "7.2/104 (12.0/174)" M-serien 20 / 290 B1C 6 B1C 6 B1J 8 B1JA 8 M07 35 / 500 B1C 6 B1C 6 B1J 8 B1JA 8 M07 50 / 725 B1C 6 B1C 6 B1J 8 B1JA 8 M07 20 / 290 B1C 9 B1C 6 B1J 8 B1JA 8 M07 35 / 500 B1C 9 B1C 6 B1J 8 B1JA 8 M07 50 / 725 B1C 9 B1C 9 B1J 8 B1JA 8 M07 20 / 290 B1C 9 B1C 9 B1J 10 B1JA 10 M07 35 / 500 B1C 11 B1C 9 B1J 10 B1JA 10 M07 50 / 725 B1C 11 B1C 11 B1J 10 B1JA 10 M07 20 / 290 B1C 11 B1C 11 B1J 12 B1JA 12 M07 35 / 500 B1C 13 B1C 11 B1J 12 B1JA 12 M07 50 / 725 B1C 13 B1C 13 B1J 12 B1JA 12 M10 20 / 290 B1C 13 B1C 13 B1J 16 B1JA 16 M10 35 / 500 B1C 17 B1C 13 B1J 16 B1JA 16 M12 50 / 725 B1C 17 B1C 17 B1J 16 B1JA 16 M14 20 / 290 B1C 17 B1C 17 B1J 20 B1JA 20 M14 35 / 500 B1C 25 B1C 20 B1J 20 B1JA 20 M14 50 / 725 B1C 25 B1C 25 B1J 20 B1JA 20 M15 20 / 290 B1C 25 B1C 20 B1J 20 B1JA 20 M15 35 / 500 B1C 25 B1C 25 B1J 20 B1JA 25 M15 50 / 725 B1C 32 B1C 25 B1J 25 B1JA 25 M16 20 / 290 B1C 25 B1C 25 B1J 25 B1JA 25 M16 35 / 500 B1C 32 B1C 25 B1J 25 B1JA 25 M16 50 / 725 B1C 32 B1C 32 B1J 25 B1JA 32 M25 20 / 290 B1C32 B1C32 B1J32 B1JA32 M16 35 / 500 B1C32 B1C32 B1J32 B1JA32 M25 50 / 725 B1C40 B1C40 B1J32 B1JA32 M25 20 / 290 B1C32 B1C32 B1J32 B1JA32 M25 35 / 500 B1C40 B1C32 B1J32 B1JA32 M25 50 / 725 B1C40 B1C40 B1J32 B1JA / 290 B1C40 B1C32 B1J322 B1JA322 M25 35 / 500 B1C50 B1C40 B1J322 B1JA / 725 B1C50 B1C50 B1J322 4 DATABLAD 7/14

5 2 LW 20 SV NELES AVANCERAT TRIPPELEXCENTRISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG LW6LB & LW7LB, , MÅTT OCH VIKTER Bygglängdsdimensioner enligt: A {K1} : EN 558-del 1, tabell 5 / grundserie 20 (DIN3202-K1; API 609, ANSI 150 för LW6LB A {K2} : EN 558-del 1, tabell 5 / grundserie 25 (DIN3202-K2) för LW7LB Viktigt: S-disc = flödesbalanserande insats, bygglängdsdimension A enligt K2 Δps = max. tillåtna differentialtryck över stängd ventil enligt ventilens mekaniska hållfasthet Δp70 = max. differentialtryck över en 70 öppen ventil enligt dess mekaniska hållfasthet Cv80 = ventilens kapacitetskoefficient över en 80 öppen ventil Cv90 = ventilens kapacitetskoefficient över en 90 öppen ventil Kv = 0,865 Cv Flänsborrningsalternativen är N10, 16, 25, ISO PN20 och ASME 150. A1 LW6LB A (K1) U V LW7LB ØB C E K S T Gänga Gänga O R M N P A (K2) Δps bar Δp 70 bar Kv 80 Kv 90 Cv 80 Cv M10 M M12 M M12 M M12 M M12 M M12 M M12 M M16 M M16 M / M20 M / M20 M / M20 M LW8MB, LW5MB, , MÅTT OCH VIKTER Bygglängdsdimensioner enligt: A {K3} : EN 558-del 1, tabell 5 / grundserie 16 (DIN3202-K3); API 609, ANSI 300 Vikt Viktigt: S-disc = flödesbalanserande insats, bygglängdsdimension A enligt K3 Δps = max. tillåtna differentialtryck över stängd ventil enligt ventilens mekaniska hållfasthet Δp70 = max. differentialtryck över en 70 öppen ventil enligt dess mekaniska hållfasthet Cv80 = ventilens kapacitetskoefficient över en 80 öppen ventil Cv90 = ventilens kapacitetskoefficient över en 90 öppen ventil Kv = 0,865 Cv Flänsborrningsalternativen är PN25, 40, ISO PN50 och ASME 300. A1 LW8M A (K3) U V LW5M ØB C E K S T Gänga Gänga O R M N P A (API) Dps bar Dp 70 bar Kv 80 Kv 90 Cv 80 Cv M10 M M12 M M12 M M12 M M12 M M16 M M20 M M20 M M20 M M24 M M24 M M24 M Vikt DATABLAD 7/14 5

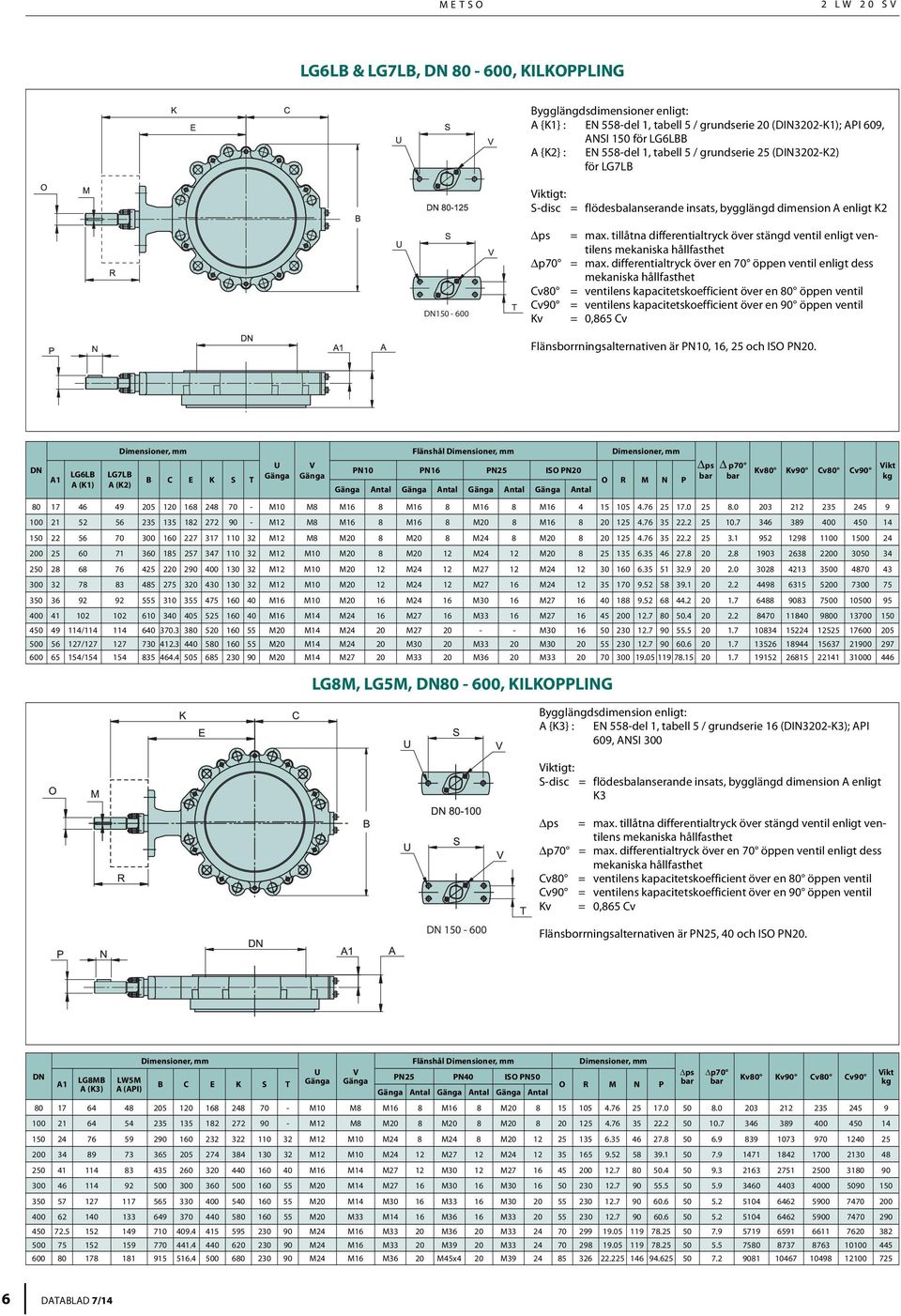

6 METSO 2 LW 20 SV LG6LB & LG7LB, , KILKOPPLING Bygglängdsdimensioner enligt: A {K1} : EN 558-del 1, tabell 5 / grundserie 20 (DIN3202-K1); API 609, ANSI 150 för LG6LBB A {K2} : EN 558-del 1, tabell 5 / grundserie 25 (DIN3202-K2) för LG7LB Viktigt: S-disc = flödesbalanserande insats, bygglängd dimension A enligt K Δps Δp70 Cv80 Cv90 Kv = max. tillåtna differentialtryck över stängd ventil enligt ventilens mekaniska hållfasthet = max. differentialtryck över en 70 öppen ventil enligt dess mekaniska hållfasthet = ventilens kapacitetskoefficient över en 80 öppen ventil = ventilens kapacitetskoefficient över en 90 öppen ventil = 0,865 Cv Flänsborrningsalternativen är PN10, 16, 25 och ISO PN20. U Gänga V Gänga Flänshål LG8M, LG5M, , KILKOPPLING Δps Δ p70 bar bar LG6LB LG7LB PN10 PN16 PN25 ISO PN20 Kv80 Kv90 Cv80 Cv90 A1 B C E K S T O R M N P A (K1) A (K2) Gänga Antal Gänga Antal Gänga Antal Gänga Antal M10 M8 M16 8 M16 8 M16 8 M M12 M8 M16 8 M16 8 M20 8 M M12 M8 M20 8 M20 8 M24 8 M M12 M10 M20 8 M20 12 M24 12 M M12 M10 M20 12 M24 12 M27 12 M M12 M10 M20 12 M24 12 M27 16 M M16 M10 M20 16 M24 16 M30 16 M M16 M14 M24 16 M27 16 M33 16 M / M20 M14 M24 20 M M / M20 M14 M24 20 M30 20 M33 20 M / M20 M14 M27 20 M33 20 M36 20 M Bygglängdsdimension enligt: A {K3} : EN 558-del 1, tabell 5 / grundserie 16 (DIN3202-K3); API 609, ANSI 300 Viktigt: S-disc = flödesbalanserande insats, bygglängd dimension A enligt K3 Δps = max. tillåtna differentialtryck över stängd ventil enligt ventilens mekaniska hållfasthet Δp70 = max. differentialtryck över en 70 öppen ventil enligt dess mekaniska hållfasthet Cv80 = ventilens kapacitetskoefficient över en 80 öppen ventil Cv90 = ventilens kapacitetskoefficient över en 90 öppen ventil Kv = 0,865 Cv Vikt Flänsborrningsalternativen är PN25, 40 och ISO PN20. Flänshål U V Δps Δp70 Vikt LG8MB LW5M Gänga Gänga PN25 PN40 ISO PN50 bar bar Kv80 Kv90 Cv80 Cv90 A1 A (K3) A (API) B C E K S T O R M N P Gänga Antal Gänga Antal Gänga Antal M10 M8 M16 8 M16 8 M M12 M8 M20 8 M20 8 M M12 M10 M24 8 M24 8 M M12 M10 M24 12 M27 12 M M16 M14 M27 12 M30 12 M M20 M14 M27 16 M30 16 M M20 M14 M30 16 M33 16 M M20 M33 M14 16 M36 16 M M24 M16 M33 20 M36 20 M M24 M16 M33 20 M39 20 M M24 M16 M36 20 M45x4 20 M DATABLAD 7/14

7 2 LW 20 SV NELES AVANCERAT TRIPPELEXCENTRISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG + HANDVÄXEL, M MONTERINGSPOSITION B (STANDARD) *) Förlängd spindel som option **) Manöverdonen M07-M12 är utrustade med ratt av typ SR. Manöverdonen M14-M16 är utrustade med ratt av typ R. LW6L / LG6L LW7L / LG7L HANDVÄXEL/ L_6 L_7 LW_ LG_ LW_L-M LG_L-M ISO 5211 A(K1/API) A (K2) B C H B C H F1 G1 F2 *) G2 *) J V ØZ 80 M07/F07 46/ M07/F07 52/ M07/F07 56/ M07/F07 56/ M10/F10 or M10E/F10 60/ M12/F12 or M12E/F12 68/ M12/F12 or M12E/F12 78/ M14/F16 or M14E/F16 92/ M16/F16 or M16E/F16 102/ M15/F16 114/ M15/F16 127/ M16/F16 127/ M25/F16 154/ LW8M / LG8M LW5M / LG5M HANDVÄXEL/ L_8(K3) LW5M LW_ LG_ LW_M LG_M ISO 5211 A A (API) B C H B C H F1 G1 F2 *) G2 *) J V ØZ 80 M07/F M07/F M10/F10 or M10E/F M14/F14 or M14E/F M14/F16 or M14E/F M15/F16 or M15E/F M15/F16 or M15E/F M15/F16 or M15E/F M16/F M25/F M25/F M25/F HANDSPAK, RH LW6LB, LW7LB + RH HANDSPAK LW6L / LG6L LW7L / LG7L L_6(K1) L_7(K2) LW_ LG_ LW_L-RH A A B C H B C H J K L 80 RH RH RH RH LG_L-RH DATABLAD 7/14 7

8 METSO 2 LW 20 SV + PNEUMATISKT MANÖVERDON, B1C MONTERINGSPOSITION B (STANDARD) Inmatning 1/4 NPT LW6L / LG6L LW7L / LG7L MANÖVER- L_6 L_7 LW_ LG_ LW_L-B1C LG_L-B1C NPT DON A (K1 API) A (K2) B C H B C H F G I J V X 80 B1C9 46/ / B1C9 52/ / B1C11 52/ / B1C9 56/ / B1C11 56/ / B1C9 56/ / B1C11 56/ / B1C13 56/ / B1C11 60/ / B1C13 60/ / B1C17 60/ / B1C13 68/ / B1C17 68/ / B1C13 78/ / B1C17 78/ / B1C20 78/ / B1C17 92/ / B1C20 92/ / B1C25 92/ / B1C20 102/ / B1C25 102/ / B1C25 114/ / B1C32 114/ / B1C25 127/ / B1C32 127/ / B1C32 154/ / B1C40 154/ / LW8M / LG8M LW5M / LG5M MANÖVER- LW8M LW5M LW_ LG_ LW_-B1C LG_-B1C NPT DON A(K3) A (API) B C H B C H F G I J V X 80 B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C / B1C DATABLAD 7/14

9 2 LW 20 SV NELES AVANCERAT TRIPPELEXCENTRISKT VRIDSPJÄLL, METALLTÄTANDE NELDISC, SERIE LW&LG + PNEUMATISK FJÄDERBELASTAT MANÖVERDON, B1J MONTERINGSPOSITION B (STANDARD) Inmatning 1/4 NPT LW6L / LG6L LW7L / LG7L MANÖVER- L_6 L_7 LW_ LG_ LW_L-B1J NPT DON A (K1/API) A (K2) B C H B C H F G I J V X LG_L-B1J 80 B1J8 46/ / B1J8 52/ / B1J10 52/ / B1J8 56/ / B1J10 56/ / B1J8 56/ / B1J10 56/ / B1J12 56/ / B1J10 60/ / B1J12 60/ / B1J16 60/ / B1J12 68/ / B1J16 68/ / B1J12 78/ / B1J16 78/ / B1J20 78/ / B1J16 92/ / B1J20 92/ / B1J25 92/ / B1J20 102/ / B1J25 102/ / B1J25 114/ / B1J32 127/ B1J32 154/ LW8M / LG8M LW5M / LG5M MANÖVER- LW8M LW5M LW_ LG_ LW_-B1J LG_-B1J NPT DON A(K3) A (API) B C H B C H F G I J V X 80 B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J / B1J B1J B1J DATABLAD 7/14 9

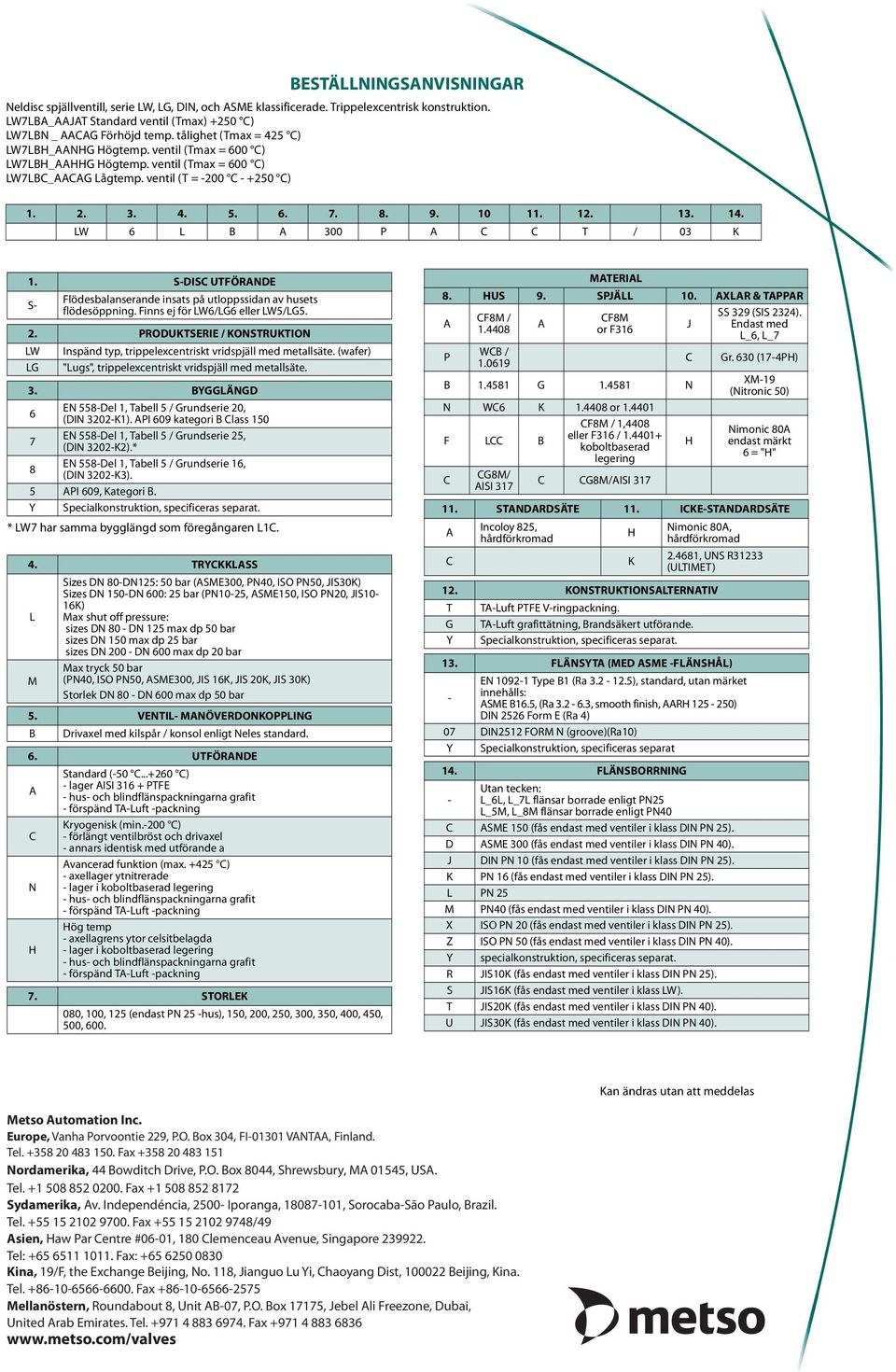

10 BESTÄLLNINGSANVISNINGAR Neldisc spjällventill, serie LW, LG, DIN, och ASME klassificerade. Trippelexcentrisk konstruktion. LW7LBA_AAJAT Standard ventil (Tmax) +250 C) LW7LBN _ AACAG Förhöjd temp. tålighet (Tmax = 425 C) LW7LBH_AANHG Högtemp. ventil (Tmax = 600 C) LW7LBH_AAHHG Högtemp. ventil (Tmax = 600 C) LW7LBC_AACAG Lågtemp. ventil (T = -200 C C) LW 6 L B A 300 P A C C T / 03 K 1. S-DISC UTFÖRANDE S- Flödesbalanserande insats på utloppssidan av husets flödesöppning. Finns ej för LW6/LG6 eller LW5/LG5. 2. PRODUKTSERIE / KONSTRUKTION LW Inspänd typ, trippelexcentriskt vridspjäll med metallsäte. (wafer) LG "Lugs", trippelexcentriskt vridspjäll med metallsäte. 3. BYGGLÄNGD 6 EN 558-Del 1, Tabell 5 / Grundserie 20, (DIN 3202-K1). API 609 kategori B Class EN 558-Del 1, Tabell 5 / Grundserie 25, (DIN 3202-K2).* 8 EN 558-Del 1, Tabell 5 / Grundserie 16, (DIN 3202-K3). 5 API 609, Kategori B. Y Specialkonstruktion, specificeras separat. * LW7 har samma bygglängd som föregångaren L1C. 4. TRYCKKLASS Sizes : 50 bar (ASME300, PN40, ISO PN50, JIS30K) Sizes : 25 bar (PN10-25, ASME150, ISO PN20, JIS10-16K) L Max shut off pressure: sizes max dp 50 bar sizes 150 max dp 25 bar sizes max dp 20 bar Max tryck 50 bar M (PN40, ISO PN50, ASME300, JIS 16K, JIS 20K, JIS 30K) Storlek max dp 50 bar 5. - MANÖVERDONKOPPLING B Drivaxel med kilspår / konsol enligt Neles standard. 6. UTFÖRANDE A C N H Standard (-50 C C) - lager AISI PTFE - hus- och blindflänspackningarna grafit - förspänd TA-Luft -packning Kryogenisk (min.-200 C) - förlängt ventilbröst och drivaxel - annars identisk med utförande a Avancerad funktion (max C) - axellager ytnitrerade - lager i koboltbaserad legering - hus- och blindflänspackningarna grafit - förspänd TA-Luft -packning Hög temp - axellagrens ytor celsitbelagda - lager i koboltbaserad legering - hus- och blindflänspackningarna grafit - förspänd TA-Luft -packning 7. STORLEK 080, 100, 125 (endast PN 25 -hus), 150, 200, 250, 300, 350, 400, 450, 500, 600. MATERIAL 8. HUS 9. SPJÄLL 10. AXLAR & TAPPAR A CF8M / A CF8M or F316 P WCB / C B G N N WC6 K or F LCC B CF8M / 1,4408 eller F316 / koboltbaserad legering C CG8M/ AISI 317 C CG8M/AISI 317 J H SS 329 (SIS 2324). Endast med L_6, L_7 Gr. 630 (17-4PH) XM-19 (Nitronic 50) Nimonic 80A endast märkt 6 = "H" 11. STANDARDSÄTE 11. ICKE-STANDARDSÄTE A Incoloy 825, hårdförkromad H Nimonic 80A, hårdförkromad C K , UNS R31233 (ULTIMET) 12. KONSTRUKTIONSALTERNATIV T TA-Luft PTFE V-ringpackning. G TA-Luft grafittätning, Brandsäkert utförande. Y Specialkonstruktion, specificeras separat. 13. FLÄNSYTA (MED ASME -FLÄNSHÅL) EN Type B1 (Ra ), standard, utan märket innehålls: - ASME B16.5, (Ra , smooth finish, AARH ) DIN 2526 Form E (Ra 4) 07 DIN2512 FORM N (groove)(ra10) Y Specialkonstruktion, specificeras separat 14. FLÄNSBORRNING Utan tecken: - L_6L, L_7L flänsar borrade enligt PN25 L_5M, L_8M flänsar borrade enligt PN40 C ASME 150 (fås endast med ventiler i klass DIN PN 25). D ASME 300 (fås endast med ventiler i klass DIN PN 40). J DIN PN 10 (fås endast med ventiler i klass DIN PN 25). K PN 16 (fås endast med ventiler i klass DIN PN 25). L PN 25 M PN40 (fås endast med ventiler i klass DIN PN 40). X ISO PN 20 (fås endast med ventiler i klass DIN PN 25). Z ISO PN 50 (fås endast med ventiler i klass DIN PN 40). Y specialkonstruktion, specificeras separat. R JIS10K (fås endast med ventiler i klass DIN PN 25). S JIS16K (fås endast med ventiler i klass LW). T JIS20K (fås endast med ventiler i klass DIN PN 40). U JIS30K (fås endast med ventiler i klass DIN PN 40). Kan ändras utan att meddelas Metso Automation Inc. Europe, Vanha Porvoontie 229, P.O. Box 304, FI VANTAA, Finland. Tel Fax Nordamerika, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA. Tel Fax Sydamerika, Av. Independéncia, Iporanga, , Sorocaba-São Paulo, Brazil. Tel Fax /49 Asien, Haw Par Centre #06-01, 180 Clemenceau Avenue, Singapore Tel: Fax: Kina, 19/F, the Exchange Beijing, No. 118, Jianguo Lu Yi, Chaoyang Dist, Beijing, Kina. Tel Fax Mellanöstern, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai, United Arab Emirates. Tel Fax
