Normprodukter Innehåll...Sida

Storlek: px
Starta visningen från sidan:

Download "Normprodukter Innehåll...Sida"

Transkript

1 Normprodukter Innehåll...Sida Automatsäkring 1-polig B & C karakteristik 0,5-63A...55 Automatsäkring 2-polig B & C karakteristik 0,5-63A...56 Automatsäkring 3-polig B & C karakteristik 0,5-63A...57 Hjälpkontakt till automatsäkring...58 Jordfelsbrytare 2 & 4-polig Typ A...59 Personskyddsautomat Typ AC...60 Transformator 8-24 V AC...61 Ringledningssuer...61 Huvudbrytare 3-polig 40, 63A - 3 moduler...62 Huvudbrytare 3-polig 40, 63A - 2 moduler...63 Huvudbrytare 3-polig 125, 160A...64 Huvudbrytare 4-polig 40, 63A - 4 moduler...65 Huvudbrytare 4-polig 125, 160A...66 Lås för huvudbrytare...67 Jordat uttag 16A...67 Fasskenor med gaffelanslutning...68 Fasskenor med stiftanslutning...69 Normkapsling IP Tillbehör Normkapsling IP Normkapsling infälld IP Normkapsling 2-8 moduler IP Normkapsling 3-12 moduler IP Normkapsling moduler IP Normkapsling moduler IP Normkapsling 12 moduler IP Tillbehör normkapslingar IP40 / IP

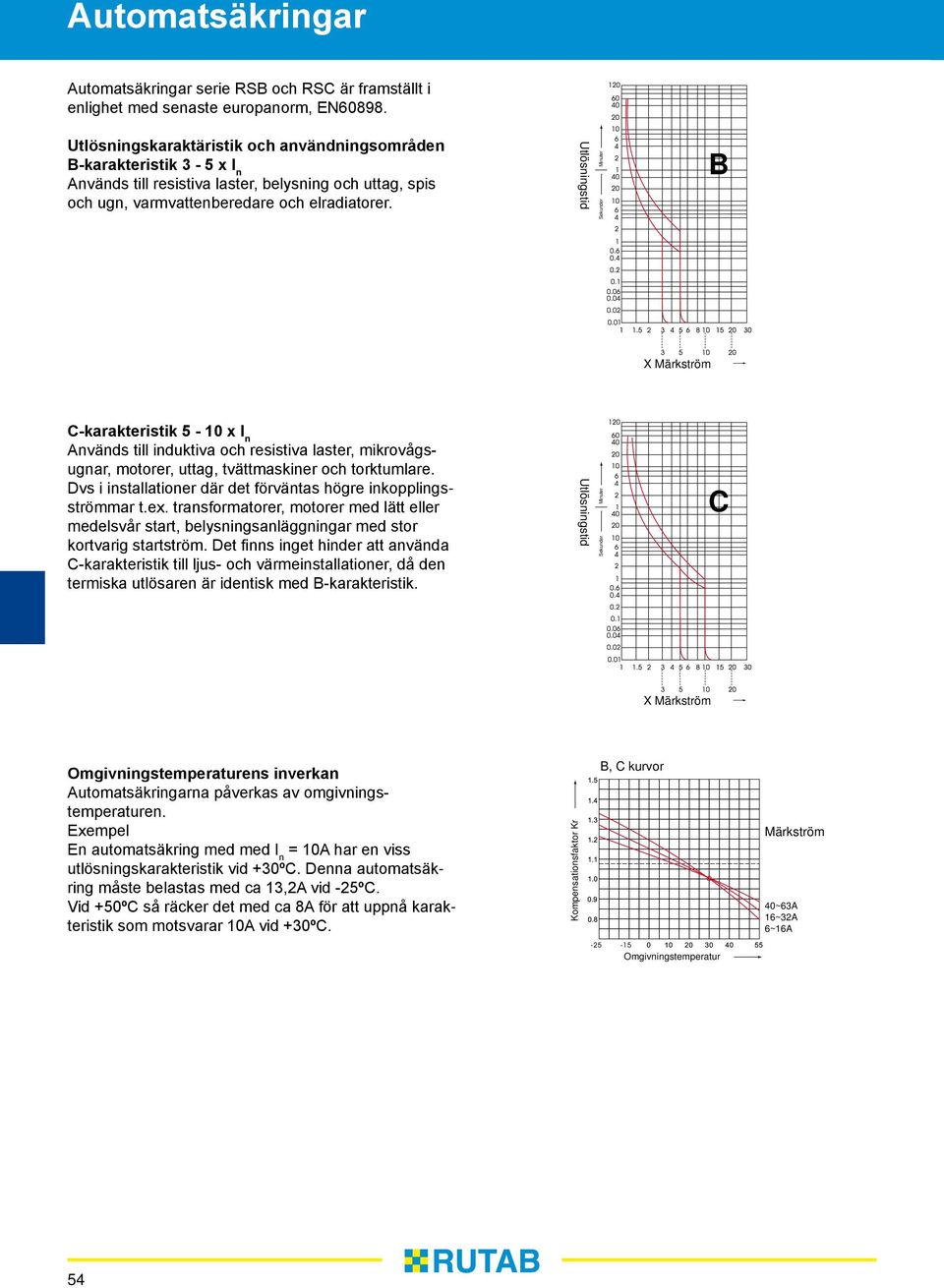

2 Automatsäkringar Automatsäkringar serie RSB och RSC är framställt i enlighet med senaste europanorm, EN Utlösningskaraktäristik och användningsområden B-karakteristik 3-5 x I n Används till resistiva laster, belysning och uttag, spis och ugn, varmvattenberedare och elradiatorer. Utlösningstid Sekunder Minuter B X Märkström C-karakteristik 5-10 x I n Används till induktiva och resistiva laster, mikrovågsugnar, motorer, uttag, tvättmaskiner och torktumlare. Dvs i installationer där det förväntas högre inkopplingsströar t.ex. transformatorer, motorer med lätt eller medelsvår start, belysningsanläggningar med stor kortvarig startström. Det finns inget hinder att använda C-karakteristik till ljus- och värmeinstallationer, då den termiska utlösaren är identisk med B-karakteristik. Utlösningstid Sekunder Minuter C X Märkström Omgivningstemperaturens inverkan Automatsäkringarna påverkas av omgivningstemperaturen. Exempel En automatsäkring med med I n = 10A har en viss utlösningskarakteristik vid +30ºC. Denna automatsäkring måste belastas med ca 13,2A vid -25ºC. Vid +50ºC så räcker det med ca 8A för att uppnå karakteristik som motsvarar 10A vid +30ºC. Kompensationsfaktor Kr B, C kurvor Märkström 40~63A 16~32A 6~16A Omgivningstemperatur 54

3 Automatsäkring 1-polig Typ B & C 230/400V AC 10kA 50/60Hz 3-5ºC...+40ºC IP kopplingar 18 Anslutningsbar area Åtdragdningsmoment 2,0 Nm Installation DIN skena 35 Standards EN :2003+A1 Semkogodkänd - Ref no Godkänd som frånskiljare enligt IEC Lägesindikering Gaffel / Stiftanslutning för fasskena D-karakteristik på begäran Märkspänning Märkbrytförmåga I cn Märkfrekvens Strömbegränsningsklass Temperaturområde Mekanisk livslängd Märkström Märkbrytförmåga Karaktäristik A I cn RSB-1005 B 0,5 10kA 12/ RSB-101 B 1 10kA 12/ RSB-102 B 2 10kA 12/ RSB-103 B 3 10kA 12/ RSB-104 B 4 10kA 12/ RSB-105 B 5 10kA 12/ RSB-106 B 6 10kA 12/ RSB-110 B 10 10kA 12/ RSB-113 B 13 10kA 12/ RSB-116 B 16 10kA 12/ RSB-120 B 20 10kA 12/ RSB-125 B 25 10kA 12/ RSB-132 B 32 10kA 12/ RSB-140 B 40 10kA 12/ RSB-150 B 50 10kA 12/ RSB-163 B 63 10kA 12/ RSC-1005 C 0,5 10kA 12/ RSC-101 C 1 10kA 12/ RSC-102 C 2 10kA 12/ RSC-103 C 3 10kA 12/ RSC-104 C 4 10kA 12/ RSC-105 C 5 10kA 12/ RSC-106 C 6 10kA 12/ RSC-110 C 10 10kA 12/ RSC-113 C 13 10kA 12/ RSC-116 C 16 10kA 12/ RSC-120 C 20 10kA 12/ RSC-125 C 25 10kA 12/ RSC-132 C 32 10kA 12/ RSC-140 C 40 10kA 12/ RSC-150 C 50 10kA 12/ RSC-163 C 63 10kA 12/120 55

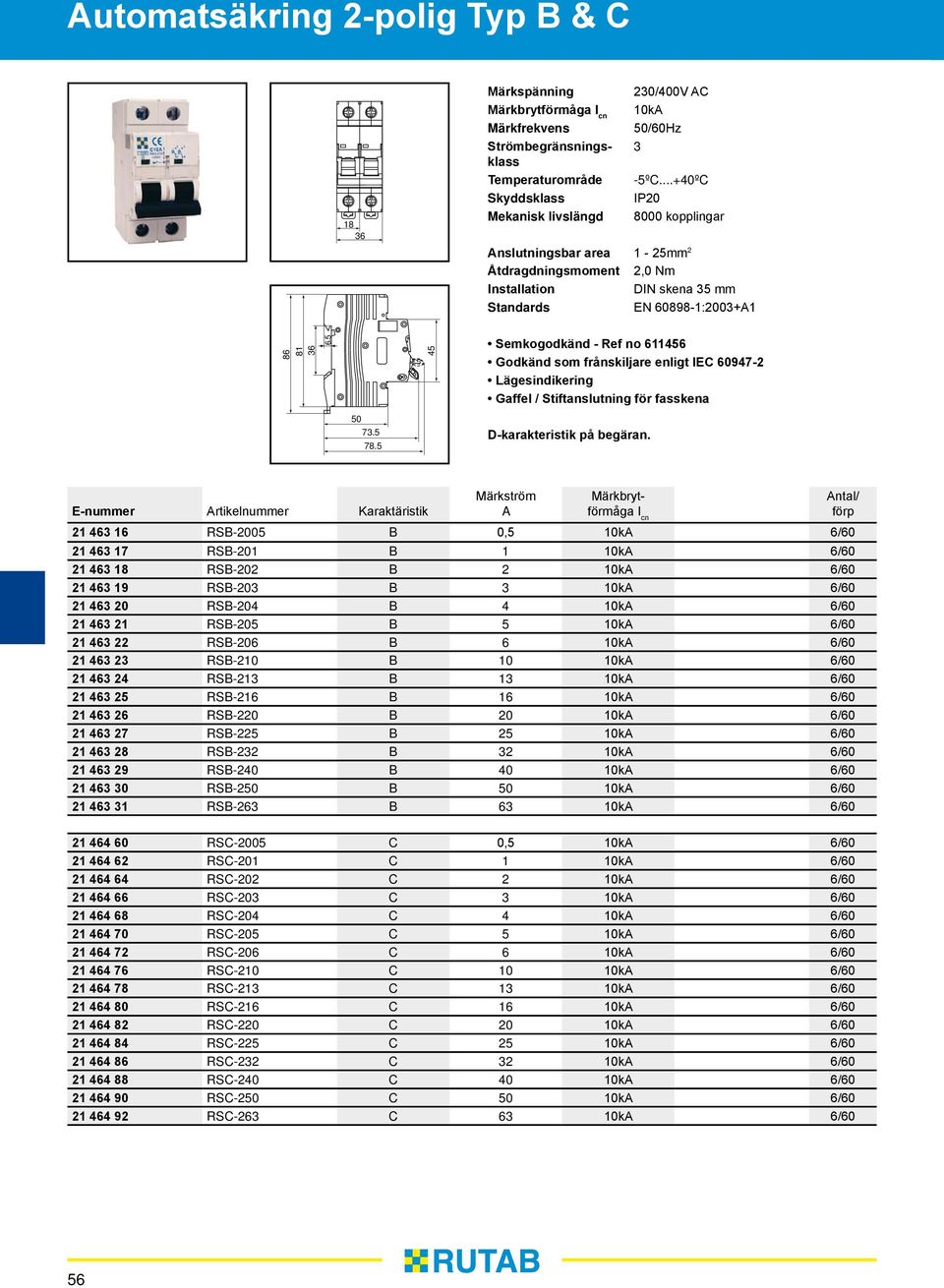

4 Automatsäkring 2-polig Typ B & C Märkspänning Märkbrytförmåga I cn Märkfrekvens Strömbegränsningsklass Temperaturområde Mekanisk livslängd 230/400V AC 10kA 50/60Hz 3-5ºC...+40ºC IP kopplingar Anslutningsbar area Åtdragdningsmoment 2,0 Nm Installation DIN skena 35 Standards EN :2003+A Semkogodkänd - Ref no Godkänd som frånskiljare enligt IEC Lägesindikering Gaffel / Stiftanslutning för fasskena D-karakteristik på begäran. Märkström Märkbrytförmåga Karaktäristik A I cn RSB-2005 B 0,5 10kA 6/ RSB-201 B 1 10kA 6/ RSB-202 B 2 10kA 6/ RSB-203 B 3 10kA 6/ RSB-204 B 4 10kA 6/ RSB-205 B 5 10kA 6/ RSB-206 B 6 10kA 6/ RSB-210 B 10 10kA 6/ RSB-213 B 13 10kA 6/ RSB-216 B 16 10kA 6/ RSB-220 B 20 10kA 6/ RSB-225 B 25 10kA 6/ RSB-232 B 32 10kA 6/ RSB-240 B 40 10kA 6/ RSB-250 B 50 10kA 6/ RSB-263 B 63 10kA 6/ RSC-2005 C 0,5 10kA 6/ RSC-201 C 1 10kA 6/ RSC-202 C 2 10kA 6/ RSC-203 C 3 10kA 6/ RSC-204 C 4 10kA 6/ RSC-205 C 5 10kA 6/ RSC-206 C 6 10kA 6/ RSC-210 C 10 10kA 6/ RSC-213 C 13 10kA 6/ RSC-216 C 16 10kA 6/ RSC-220 C 20 10kA 6/ RSC-225 C 25 10kA 6/ RSC-232 C 32 10kA 6/ RSC-240 C 40 10kA 6/ RSC-250 C 50 10kA 6/ RSC-263 C 63 10kA 6/60 56

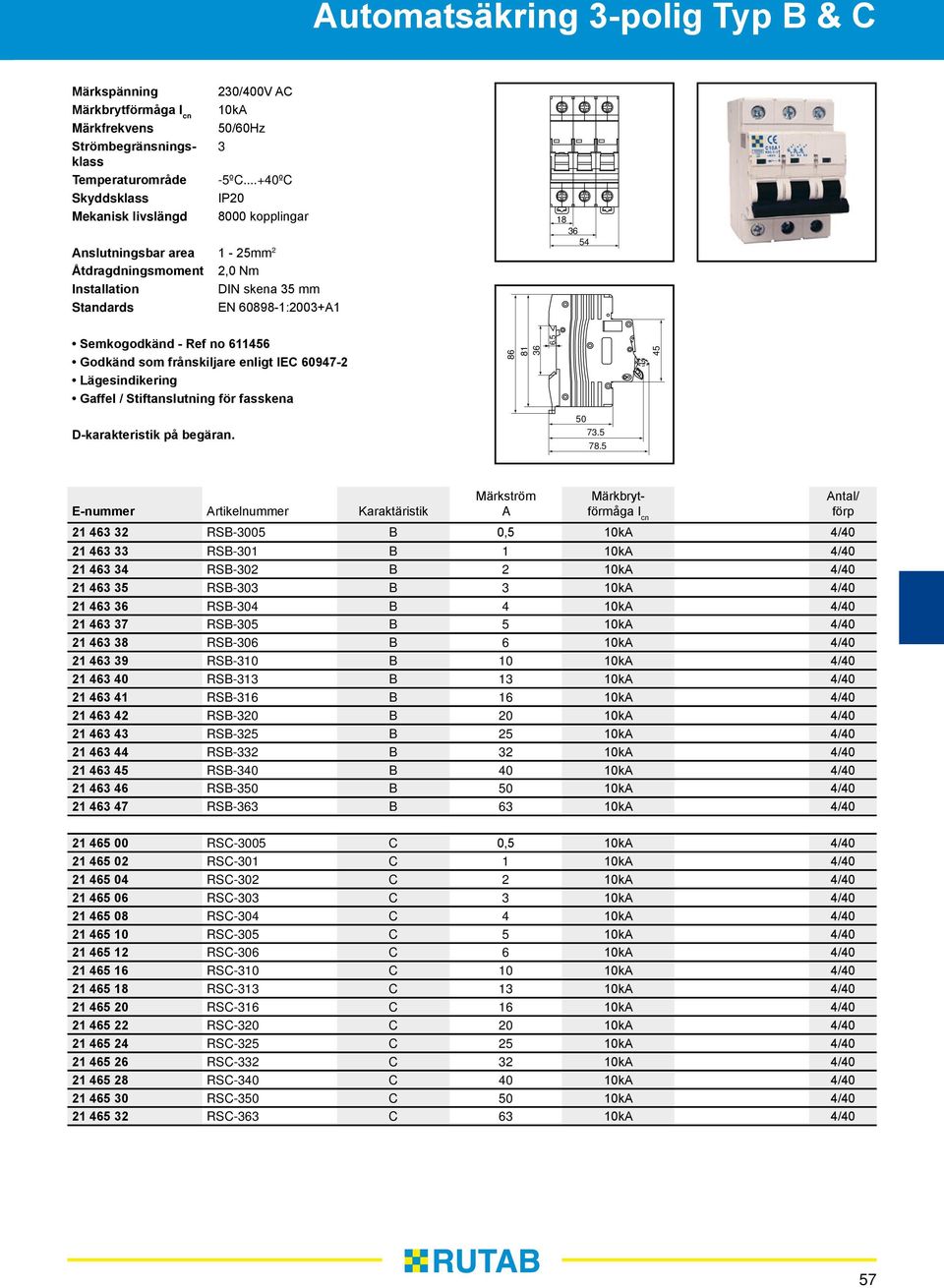

5 Automatsäkring 3-polig Typ B & C Märkspänning Märkbrytförmåga I cn Märkfrekvens Strömbegränsningsklass Temperaturområde Mekanisk livslängd 230/400V AC 10kA 50/60Hz 3-5ºC...+40ºC IP kopplingar Anslutningsbar area Åtdragdningsmoment 2,0 Nm Installation DIN skena 35 Standards EN :2003+A Semkogodkänd - Ref no Godkänd som frånskiljare enligt IEC Lägesindikering Gaffel / Stiftanslutning för fasskena D-karakteristik på begäran Märkström Märkbrytförmåga Karaktäristik A I cn RSB-3005 B 0,5 10kA 4/ RSB-301 B 1 10kA 4/ RSB-302 B 2 10kA 4/ RSB-303 B 3 10kA 4/ RSB-304 B 4 10kA 4/ RSB-305 B 5 10kA 4/ RSB-306 B 6 10kA 4/ RSB-310 B 10 10kA 4/ RSB-313 B 13 10kA 4/ RSB-316 B 16 10kA 4/ RSB-320 B 20 10kA 4/ RSB-325 B 25 10kA 4/ RSB-332 B 32 10kA 4/ RSB-340 B 40 10kA 4/ RSB-350 B 50 10kA 4/ RSB-363 B 63 10kA 4/ RSC-3005 C 0,5 10kA 4/ RSC-301 C 1 10kA 4/ RSC-302 C 2 10kA 4/ RSC-303 C 3 10kA 4/ RSC-304 C 4 10kA 4/ RSC-305 C 5 10kA 4/ RSC-306 C 6 10kA 4/ RSC-310 C 10 10kA 4/ RSC-313 C 13 10kA 4/ RSC-316 C 16 10kA 4/ RSC-320 C 20 10kA 4/ RSC-325 C 25 10kA 4/ RSC-332 C 32 10kA 4/ RSC-340 C 40 10kA 4/ RSC-350 C 50 10kA 4/ RSC-363 C 63 10kA 4/40 57

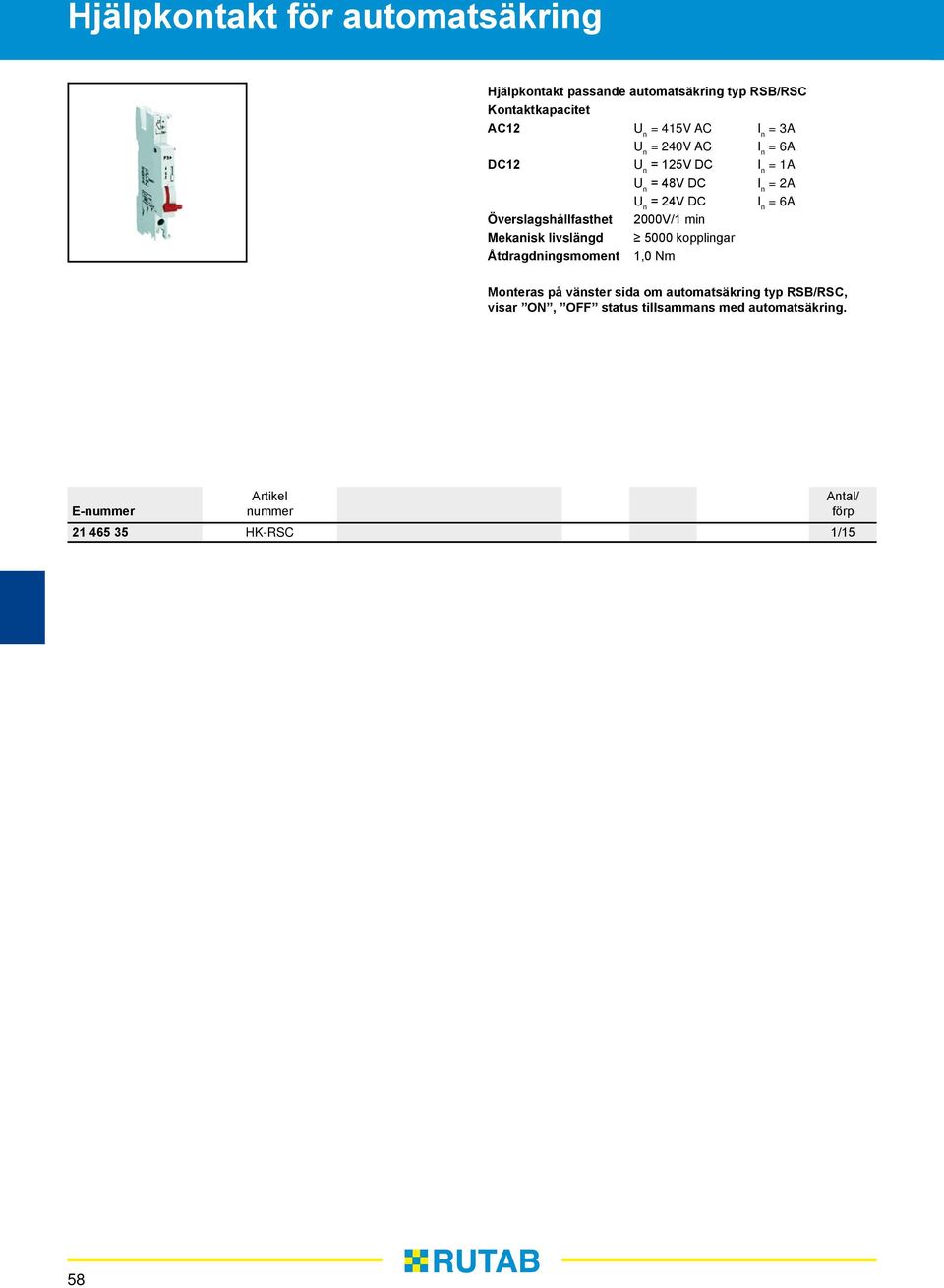

6 Hjälpkontakt för automatsäkring Hjälpkontakt passande automatsäkring typ RSB/RSC Kontaktkapacitet AC12 U n = 415V AC I n = 3A U n = 240V AC I n = 6A DC12 U n = 125V DC I n = 1A U n = 48V DC I n = 2A U n = 24V DC I n = 6A Överslagshållfasthet 2000V/1 min Mekanisk livslängd 5000 kopplingar Åtdragdningsmoment 1,0 Nm Monteras på vänster sida om automatsäkring typ RSB/RSC, visar ON, OFF status tillsaans med automatsäkring HK-RSC 1/15 58

7 Jordfelsbrytare 2 och 4-polig Typ A Jordfelsbrytare avsedda för växelspänning och pulserande likspänning. Tillverkade enligt IEC Märkspänning Märkfrekvens Märkslutförmåga Märkbrytförmåga Märkbrytförmåga I nc Temperaturområde Mekanisk livslängd 230/400V AC 50/60Hz 630A 6kA -25ºC...+40ºC IP kopplingar 36 Anslutningsbar area Åtdradningsmoment 2,0 Nm Installation DIN skena 35 Standards EN :2004 EN :1994 och A I Spänningsmatas från över eller undersida Semkogodkänd - Ref no poler Märkström A Sensitivitet ma RJF A /60 Jordfelsbrytare avsedda för växelspänning och pulserande likspänning. Tillverkade enligt IEC Märkspänning Märkfrekvens Märkslutförmåga Märkbrytförmåga Märkbrytförmåga I nc Temperaturområde Mekanisk livslängd 230/400V AC 50/60Hz 630A 6kA -25ºC...+40ºC IP kopplingar 72 Anslutningsbar area Åtdradningsmoment 2,0 Nm Installation DIN skena 35 Standards EN :2004 EN :1994 och A N I Spänningsmatas från över eller undersida Semkogodkänd - Ref no N poler Märkström A Sensitivitet ma RJF A / RJF A / RJF A /30 59

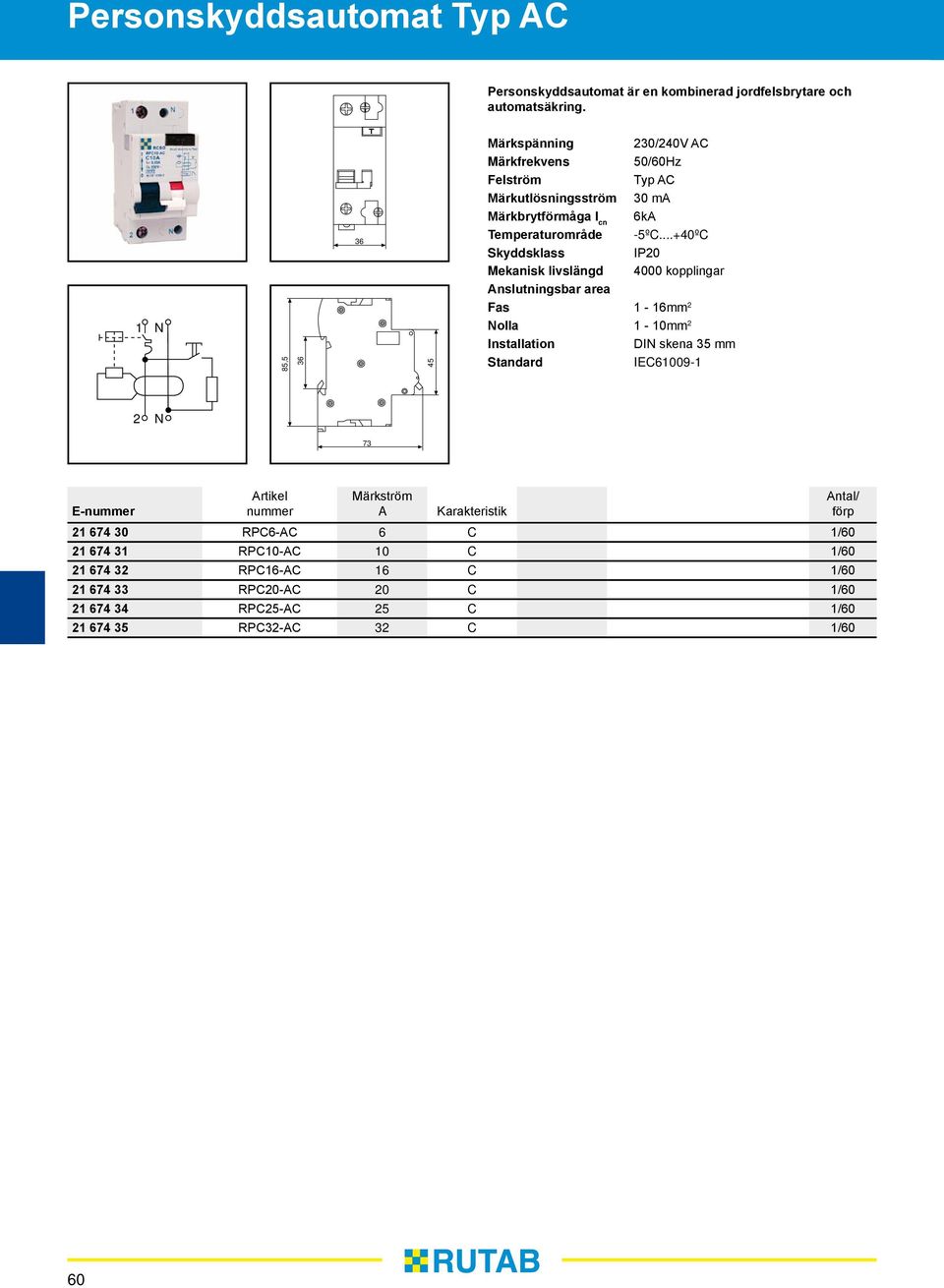

8 Personskyddsautomat Typ AC Personskyddsautomat är en kombinerad jordfelsbrytare och automatsäkring. 1 N 85, Märkspänning 230/240V AC Märkfrekvens 50/60Hz Felström Typ AC Märkutlösningsström 30 ma Märkbrytförmåga I cn 6kA Temperaturområde -5ºC...+40ºC IP20 Mekanisk livslängd 4000 kopplingar Anslutningsbar area Fas Nolla Installation DIN skena 35 Standard IEC N 73 Märkström A Karakteristik RPC6-AC 6 C 1/ RPC10-AC 10 C 1/ RPC16-AC 16 C 1/ RPC20-AC 20 C 1/ RPC25-AC 25 C 1/ RPC32-AC 32 C 1/60 60

9 Transformator / Suer Transformator 8-24V AC Ingångsspänning 230V AC Utgångsspänning 8, 12, 24V AC Märkfrekvens 50/60Hz Märkeffekt 8VA Egenförbrukning 1,15W Temperaturområde -5ºC...+40ºC IP20 Anslutningsbar area Installation DIN skena 35 Modulbredd 2 moduler Beskrivning RT8-24 Transformator 8-24V AC 1 Ringledningssuer Märkspänning 8V AC Märkfrekvens 50/60Hz Temperaturområde -5ºC...+40ºC IP20 Anslutningsbar area Installation DIN skena 35 Modulbredd 1 modul Beskrivning RS8 Ringledningssuer 1 61

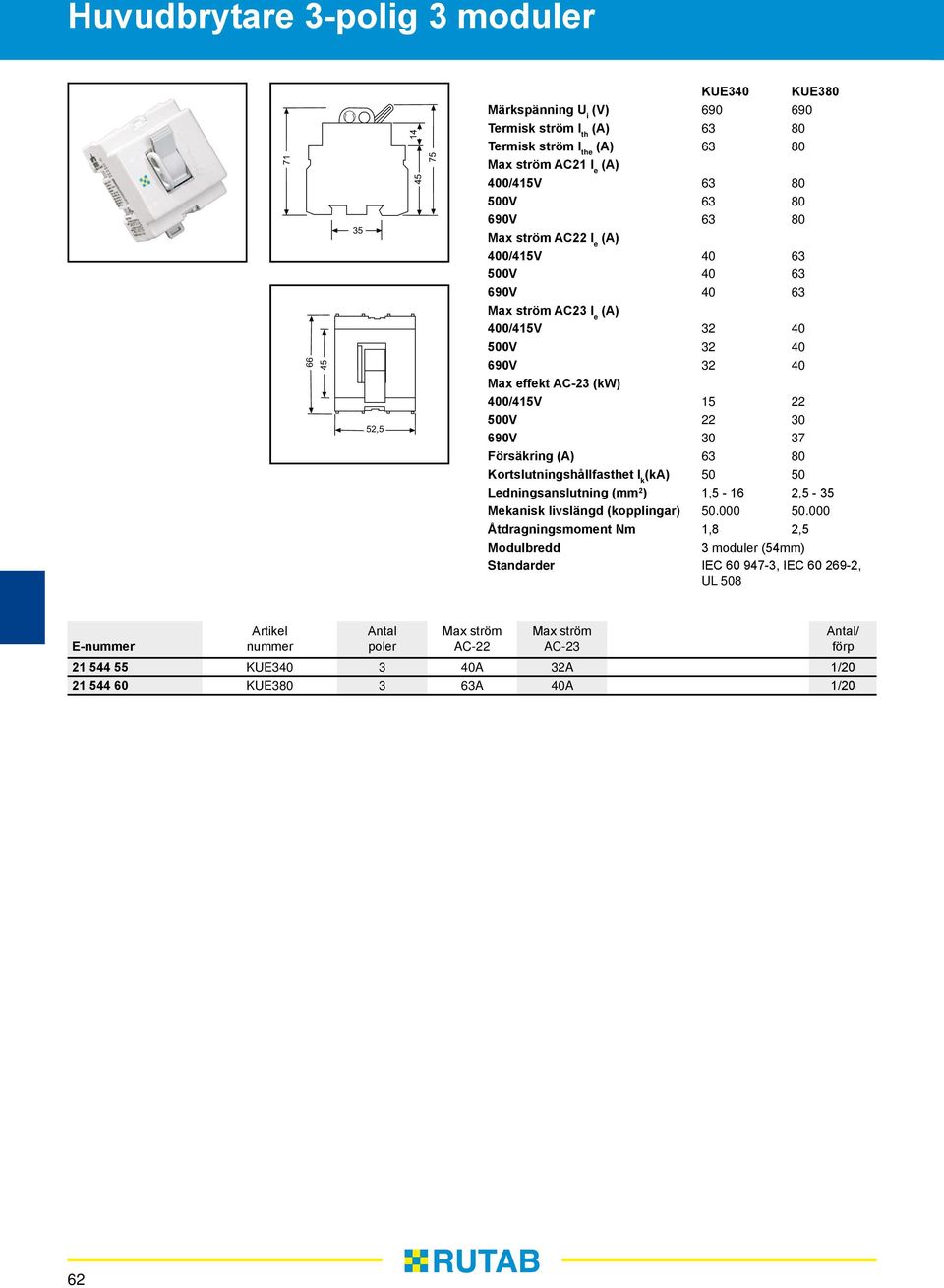

10 Huvudbrytare 3-polig 3 moduler KUE340 KUE380 Märkspänning U i (V) Termisk ström I th Termisk ström I the Max ström AC21 I e 400/415V V V Max ström AC22 I e 400/415V V V Max ström AC23 I e 400/415V V V Max effekt AC-23 (kw) 400/415V V V Försäkring Kortslutningshållfasthet I k (ka) Ledningsanslutning ( 2 ) 1,5-16 2,5-35 Mekanisk livslängd (kopplingar) Åtdragningsmoment Nm 1,8 2,5 Modulbredd 3 moduler (54) Standarder IEC , IEC , UL 508 poler Max ström AC-22 Max ström AC KUE A 32A 1/ KUE A 40A 1/20 62

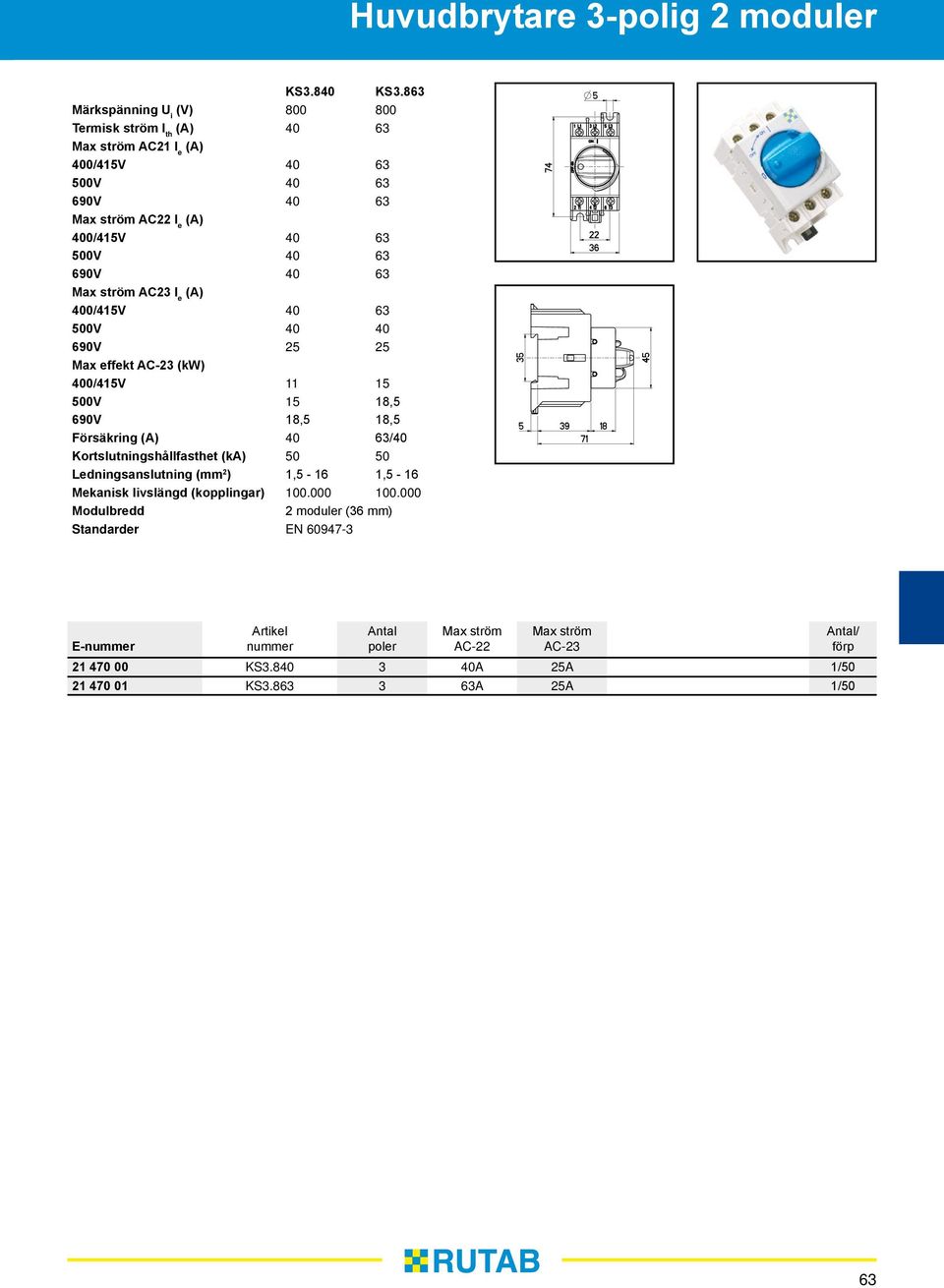

11 Huvudbrytare 3-polig 2 moduler KS3.840 KS3.863 Märkspänning U i (V) Termisk ström I th Max ström AC21 I e 400/415V V V Max ström AC22 I e 400/415V V V Max ström AC23 I e 400/415V V V Max effekt AC-23 (kw) 400/415V V 15 18,5 690V 18,5 18,5 Försäkring 40 63/40 Kortslutningshållfasthet (ka) Ledningsanslutning ( 2 ) 1,5-16 1,5-16 Mekanisk livslängd (kopplingar) Modulbredd 2 moduler (36 ) Standarder EN poler Max ström AC-22 Max ström AC KS A 25A 1/ KS A 25A 1/50 63

12 Huvudbrytare 3-polig EVA3125 EVA3160 Märkspänning U i (V) Termisk ström I th Termisk ström I the Max ström AC21 I e 400/415V V V Max ström AC22 I e 400/415V V V Max ström AC23 I e 400/415V V V Max effekt AC-23 (kw) 400/415V V V Försäkring Kortslutningshållfasthet (ka) Ledningsanslutning ( 2 ) Mekanisk livslängd (kopplingar) Åtdragningsmoment Nm 4,5 4,5 Standarder IEC , IEC , UL 508 poler Max ström AC-22 Max ström AC EVA A 80A EVA A 125A 1 64

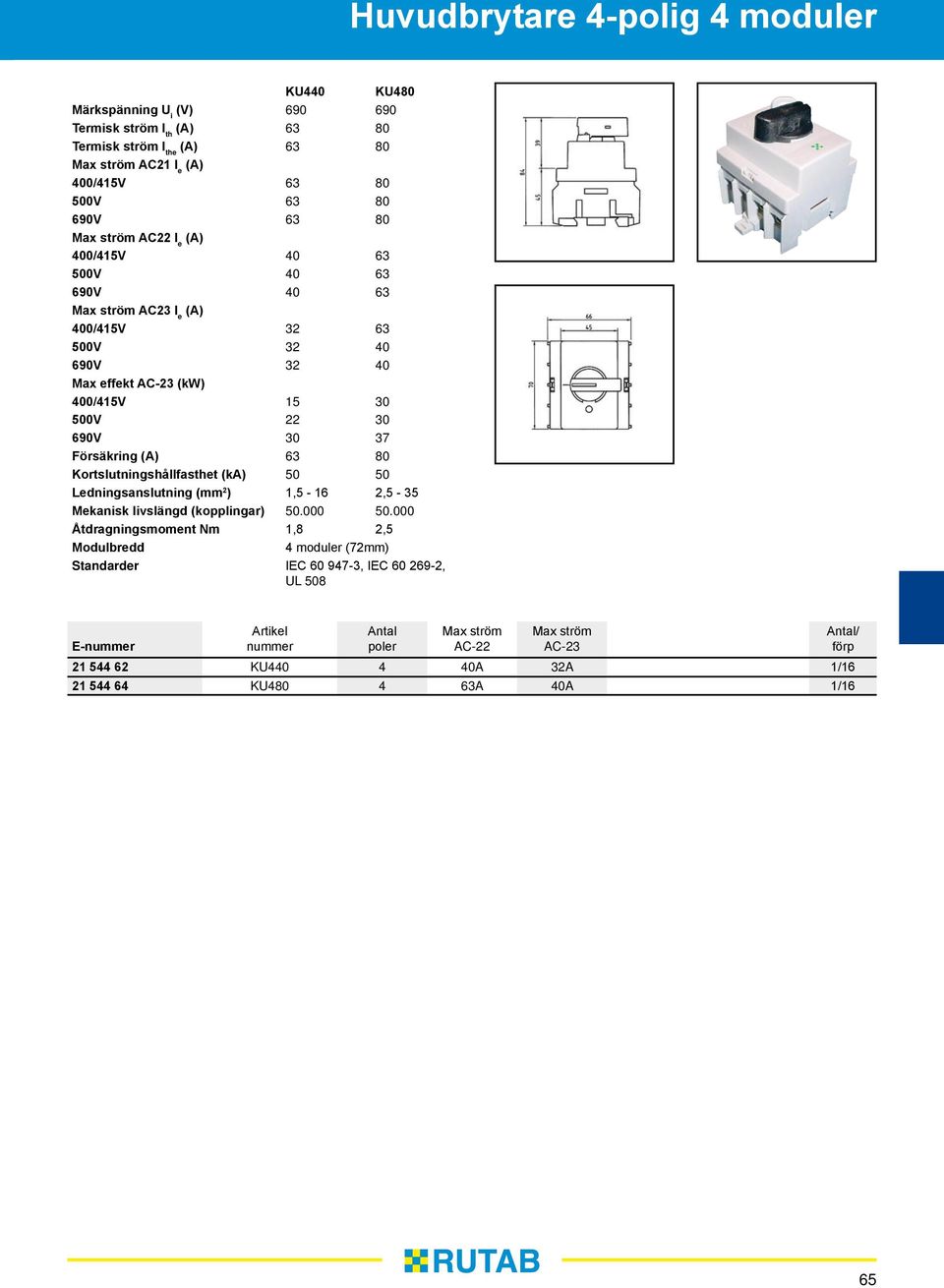

13 Huvudbrytare 4-polig 4 moduler KU440 KU480 Märkspänning U i (V) Termisk ström I th Termisk ström I the Max ström AC21 I e 400/415V V V Max ström AC22 I e 400/415V V V Max ström AC23 I e 400/415V V V Max effekt AC-23 (kw) 400/415V V V Försäkring Kortslutningshållfasthet (ka) Ledningsanslutning ( 2 ) 1,5-16 2,5-35 Mekanisk livslängd (kopplingar) Åtdragningsmoment Nm 1,8 2,5 Modulbredd 4 moduler (72) Standarder IEC , IEC , UL 508 poler Max ström AC-22 Max ström AC KU A 32A 1/ KU A 40A 1/16 65

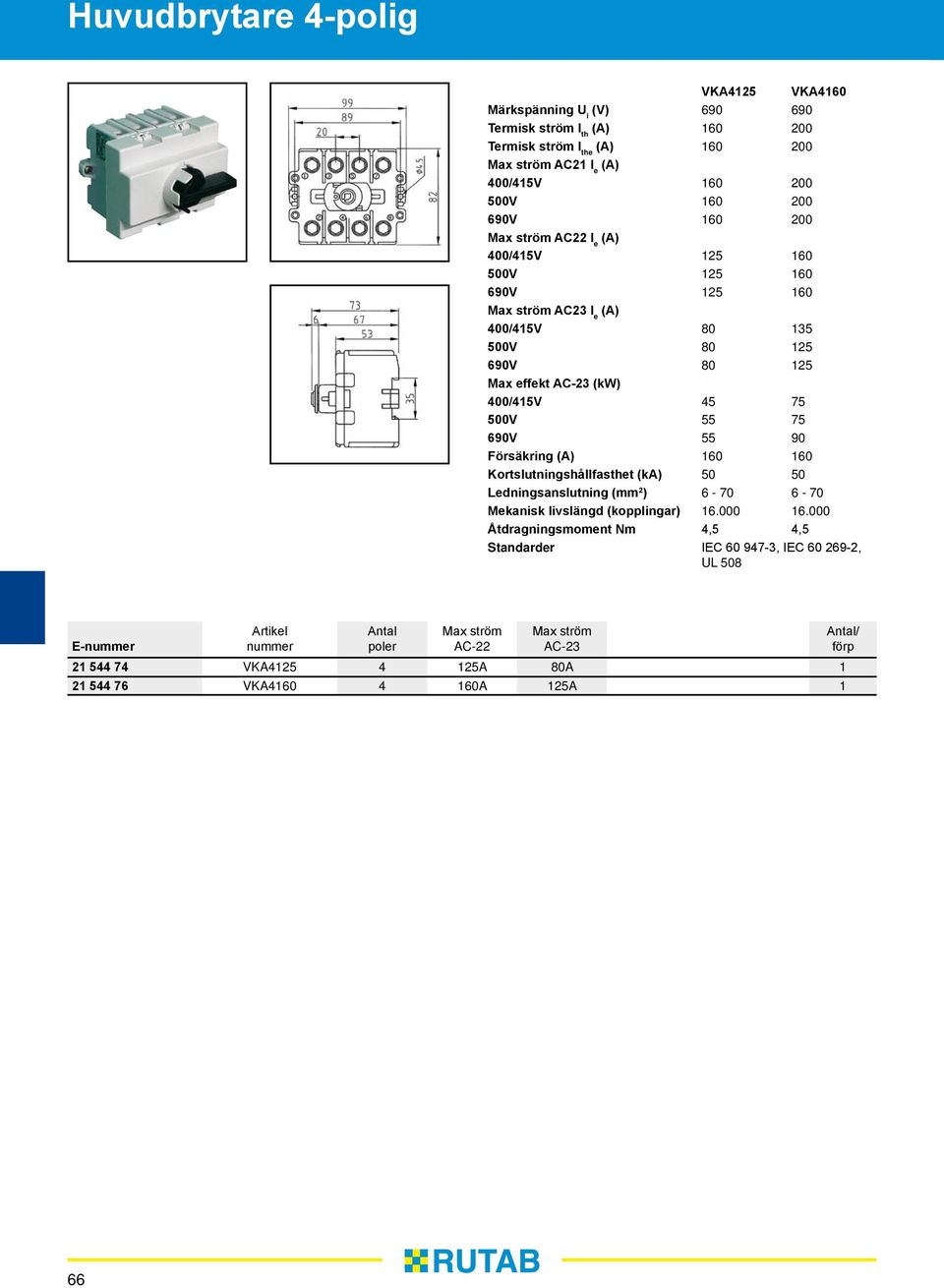

14 Huvudbrytare 4-polig VKA4125 VKA4160 Märkspänning U i (V) Termisk ström I th Termisk ström I the Max ström AC21 I e 400/415V V V Max ström AC22 I e 400/415V V V Max ström AC23 I e 400/415V V V Max effekt AC-23 (kw) 400/415V V V Försäkring Kortslutningshållfasthet (ka) Ledningsanslutning ( 2 ) Mekanisk livslängd (kopplingar) Åtdragningsmoment Nm 4,5 4,5 Standarder IEC , IEC , UL 508 poler Max ström AC-22 Max ström AC VKA A 80A VKA A 125A 1 66

15 Lås för huvudbrytare / Jordat uttag 16A Lås för huvudbrytare ANTI-START Smidigt och enkelt lås för montage på huvudbrytare. Används för säkerhetslåsning vid arbete på elanläggningar. Försedd med namnskylt för att enkelt kunna kontrollera vem som är behörig att avlägsna låset efter avslutat arbete på anläggningen. Även försedd med magnetfäste. Levereras med 2st nycklar. Mått (H x B x D) 130 x 57 x ANTI-START 1 Jordat uttag 16A Jordat uttag för montage på DIN-skena eller i normcentral. Tillverkad enligt DIN Märkspänning 250 V Märkström 16A Modulbredd 2,5 moduler IP00 45 installerad IP moduler C-SD16/2 2,5 1 67

16 Fasskenor med gaffelanslutning Material Skena Koppar E - Cu58 F25 Isolering PC / ABS-2 - ABS-3 Ändskydd PC / ABS-2 Märkspänning 600 V Märkström I s /fas A 80A Typ G-3T-... gafflar koer ut i mitten av skenpaketet. Andra längder på förfrågan. faser Längd moduler G-1L-1000/ G-1L-210/ Area G-2L-1000/ G-2L-210/ G-2L-1000/ G-2L-210/ G-3T-1000/ G-3T-210/ G-3L-1000/ G-3L-210/ G-3L-1000/ G-3L-210/ G-3T-1000/ G-3L-228/ G-3L-228/ GA-1 Ändskydd

17 Fasskenor med stiftanslutning Material Skena Koppar E - Cu58 F25 Isolering PC / ABS-2 - ABS-3 Ändskydd PC / ABS-2 Märkspänning 600 V Märkström I s /fas A 80A Andra längder på förfrågan. faser Längd moduler S-1L-1000/ S-1L-210/ Area S-2L-1000/ S-2L-210/ S-2L-1000/ S-2L-210/ S-3L-1000/ S-3L-210/ S-3L-1000/ S-3L-210/ S-3L-228/ S-3L-228/ GA-1 Ändskydd

18 Normkapsling IP30 A B C Normkapsling IP30 Utanpåliggande normkapslingar tillverkade i självslocknande material. 12 moduler per rad. Centrumavstånd mellan DIN-skeneraderna är 125. Passar normprodukter med max 92,5 höjd. DIN skena 35 enligt EN avstånd för ledare under DIN skena. Material Polystyren Temperaturområde -30ºC...+70ºC Märkspänning 400V AC / 50 Hz IP30 Färg RAL 9003 Standard EN Jordplint Nollplint 1LT12 3x x x25 2 3x x x25 2 2LT24 3x x x25 2 3x x x25 2 3LT36 5x x x25 2 5x x x25 2 Höjd Bredd (B) Djup (C) 1LT LT LT Moduler LT / LT / LT /9 70

19 Tillbehör Normkapsling IP30 Dörr till Normkapsling 1LT12-3LT36 Tillverkade i självslocknande material. Kan monteras höger eller vänsterhängd. Material ABS Temperaturområde -30ºC...+70ºC Färg RAL 9003 Avsedd för kapsling LT LT LT36 1 Extra plinthållare med Jord/Nollplint Jordplint - 3x x x25 2 Nollplint - 3x x x25 2 Stöd för plinthållare Finns i två utförande avsedda för montage i 2 alternativt 3 radig kapsling. OBS! 2st stöd för plinthållare behövs för montage av extra plinthållare. Täckbricka 14 moduler / Beskrivning Avsedd för kapsling Plinthållare med plintar 2LT24 / 3LT Stöd för plinthållare kort 2LT Stöd för plinthållare lång 3LT Täckbricka 14 moduler 1 71

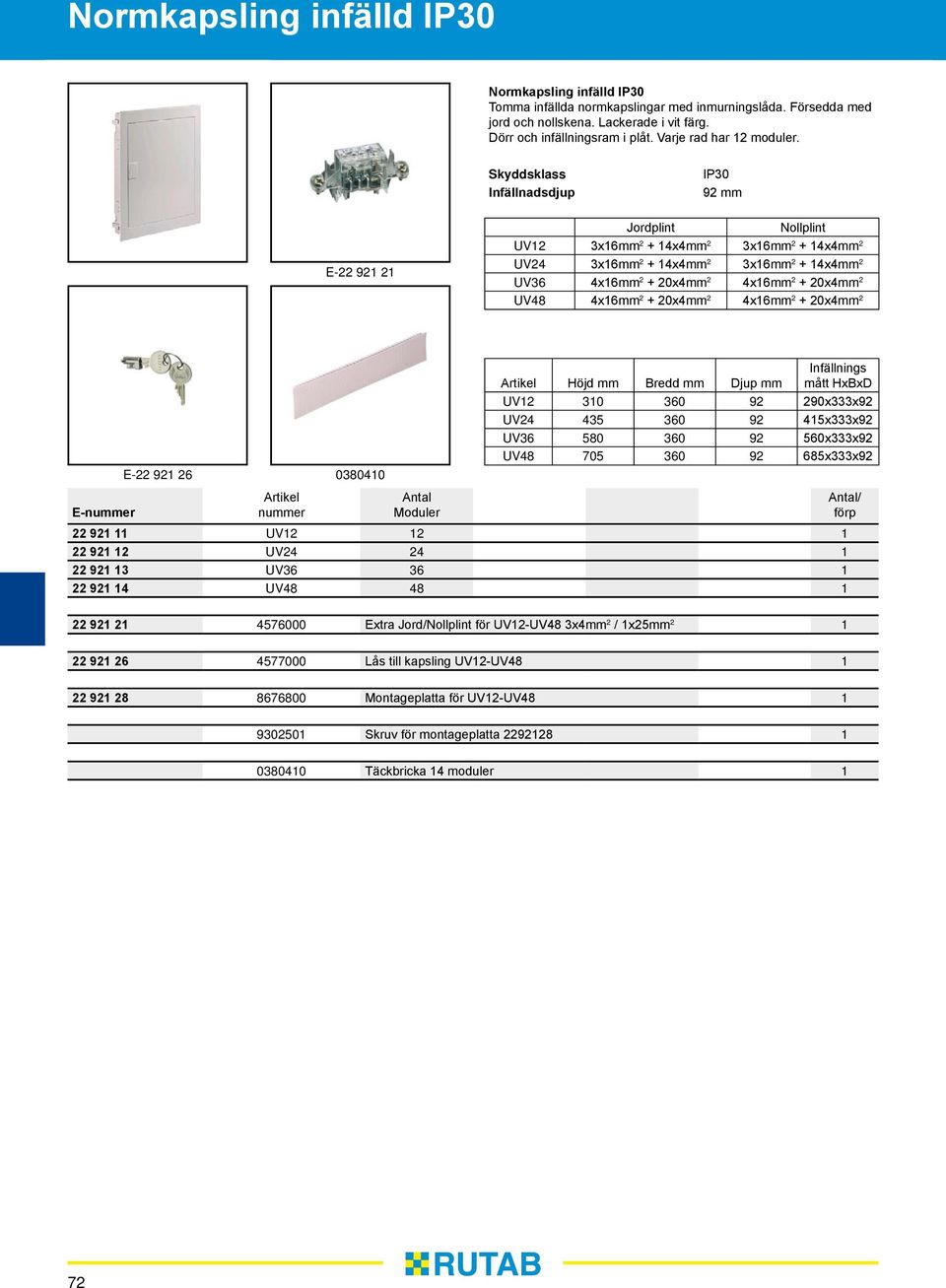

20 Normkapsling infälld IP30 Normkapsling infälld IP30 Toa infällda normkapslingar med inmurningslåda. Försedda med jord och nollskena. Lackerade i vit färg. Dörr och infällningsram i plåt. Varje rad har 12 moduler. Infällnadsdjup IP30 92 E Jordplint Nollplint UV12 3x x4 2 3x x4 2 UV24 3x x4 2 3x x4 2 UV36 4x x4 2 4x x4 2 UV48 4x x4 2 4x x4 2 E Höjd Bredd Djup Infällnings mått HxBxD UV x333x92 UV x333x92 UV x333x92 UV x333x92 Moduler UV UV UV UV Extra Jord/Nollplint för UV12-UV48 3x4 2 / 1x Lås till kapsling UV12-UV Montageplatta för UV12-UV Skruv för montageplatta Täckbricka 14 moduler 1 72

21 Normkapslingar 2-8 moduler IP40 Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. CT6T & CT8T kan förses med jord och nollplint. Se sidan 78. Material Polystyren (PS-HI) Temperaturområde -15ºC...+60ºC IP40 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Halogenfri E (CT2) E (CT4) moduler Höjd E (CT6T) E (CT8T) CT CT CT6T CT8T Bredd Djup E (CT2) E (CT4) E (CT6T) E (CT8T) 73

22 Normkapslingar 3-12 moduler IP55 CT3G - CT12G Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. Kapslingarna levereras med transparent dörr. CT5G - CT12G kan förses med jord och nollplint. Se sidan 78. CT5G finns även i V0 utförande. Material Polystyren (PS-HI) Polystyren (PS-HI) V0 Temperaturområde -15ºC...+60ºC IP55 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Glödtrådstest V0 960ºC enligt IEC Halogenfri moduler Höjd Bredd Djup Knockouts över/under Knockouts/ sida CT3G x PG16/ CT5G x PG16/21 2 x PG16/ CT8G x PG16/21 2 x PG16/ CT12G x PG11 2 x PG21 1 x PG29-1 CT5G V x PG16/21 2 x PG16/ Saip 22 Saip CT3G CT5G Saip Saip CT8G CT12G 74

23 Saip Saip Saip Normkapslingar moduler IP55 CT12NS - CT36NS Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. Kapslingarna levereras med transparent dörr. Levereras utan jord/nollplint. Tillbehör se sidan Finns även i V0 utförande. Material Polystyren (PS-HI) Polystyren (PS-HI) V0 Temperaturområde -15ºC...+60ºC IP55 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Glödtrådstest V0 960ºC enligt IEC Halogenfri moduler Höjd Bredd Djup Knockouts över/under CT12NS x PG16/21 1 x PG21/ CT24NS x PG16/21 1 x PG21/ CT36NS x PG16/21 1 x PG29/36 CT12NS V x PG16/21 1 x PG21/29 CT24NS V x PG16/21 1 x PG21/29 CT36NS V x PG16/21 1 x PG29/36 Knockouts/ sida 2 x PG x PG x PG x PG x PG x PG CT12NS CT24NS CT36NS

24 Normkapslingar moduler IP55 CT12GT Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. Kapslingarna levereras med transparent lock. Levereras utan jord/nollplint. Tillbehör se sidan Material Polystyren (PS-HI) Temperaturområde -15ºC...+60ºC IP55 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Halogenfri Saip CT12GT moduler Höjd Bredd Djup Knockouts över/under CT12GT x PG11 2 x PG21 1 x PG29 Knockouts/ sida - 1 CT12NSG Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. Kapslingarna levereras med grått lock. Levereras utan jord/nollplint. Tillbehör se sidan Finns även i V0 utförande. Material Polystyren (PS-HI) Temperaturområde -15ºC...+60ºC IP55 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Glödtrådstest V0 960ºC enligt IEC Halogenfri Saip CT12NSG 133 moduler Höjd Bredd Djup Knockouts över/under CT12NSG x PG16/21 1 x PG21/29 Knockouts/ sida 2 x PG16 1 CT12NSG V x PG16/21 1 x PG21/29 2 x PG

25 Saip Saip Normkapslingar 12 moduler IP55 CT24GL - CT36GL Normkapsling tillverkade i självslocknande Polystyren plast. Stabil konstruktion. Kapslingarna levereras med transparent dörr. Levereras utan jord/nollplint. Tillbehör se sidan CT24GL finns även i V0 utförande. Material Polystyren (PS-HI) Temperaturområde -15ºC...+60ºC IP55 Färg RAL 7035 Glödtrådstest 650ºC enligt IEC Glödtrådstest V0 960ºC enligt IEC Halogenfri moduler Höjd Bredd Djup Knockouts över/under CT24GL x PG16/21 1 x PG21/29 CT36GL x PG16/21 1 x PG29/36 Knockouts/ sida 3 x PG x PG16 1 CT24GL V x PG16/21 1 x PG21/29 3 x PG CT24GL CT 36GL

26 Tillbehör Normkapslingar IP40 / IP55 Plinthållare Plinthållare CTR Plinthållare för CT5G - CT12G Material Polykarbonat Glödtrådstest 960ºC E / 10 (CTR 3 / 4) E (CTR 6) Beskrivning Plinthållare CTR6 Plinthållare för CT12NS - CT36NS Material Polykarbonat Glödtrådstest 960ºC CTR3 Plinthållare för CT5G CTR4 Plinthållare för CT8G-CT12G CTR6 Plinthållare för CT12NS - CT36NS 1 Jord/Nollplint Jord/Nollplintar avsedda för montage på CTR Plinthållare Material Mässing Beskrivning anslutningar MO4 Jord/Nollplint 4x MO8 Jord/Nollplint 2x6 2 / 6x MO10 Jord/Nollplint 2x6 2 / 8x MO12 Jord/Nollplint 2x6 2 / 10x MO16 Jord/Nollplint 2x6 2 / 14x

27 Tillbehör Normkapslingar IP40 / IP55 Kit för saankoppling av kapslingar i Serie CT-NS & CT-G Kit innehållande packningar och pluggar för saankoppling av kapslingar i Serie CT-NS & CT-G. Se sidan Gångjärn för Serie CT-NS CTF2 / CTF Beskrivning Innehåll CTF2 CTF5 Kopplings-kit - Serie CT-NS Saankoppling Sida - Sida Kopplingskit - Serie CT-NS & CT-G Saankoppling PG16/21 Knockouts 4 packningar + 6 pluggar 1 2 packningar + 2 pluggar Gångjärn för Serie CT-NS 1 Montageplatta för CT12NSG - CT24GL Dimensioner (H x B) 238 x 196 Beskrivning Höjd Bredd PA12L Montageplatta för CT12NSG - CT24GL

28 Anteckningar 80
