1 Uppgjord MG Godkänd AS Datum Sid 1(17) utg. 10 Montageanvisning Torn DELTA Denna montageanvisning är upprättad i enlighet med SS-EN och är avsedd som vägledning för montörer med kompetens inom området mast- och tornmontage. Scanmast AB förbehåller sig rätten till revideringar och konstruktionsändringar samt tolkning av denna anvisning. Postadress Besöksadress Webbsida Telefon Scanmast AB Scanmast AB Box 121 Dössjonsvägen 10 Telefax SE Mora SE Mora

2 Sid 2(17) utg.10 INNEHÅLL 1. Fundament Prefabricerat fundament Platsgjutet fundament Sektioner Sektioner Sektioner (HR-förband) Strålkastarfästen Platta med fäste Strålkastararm för topplatta Infästning strålkastarbygel bult M Balk för strålkastarfäste Strålkastarfäste enkelt och dubbelt Strålkastararm för balk Uppresning av torn Undergjutning av fotplattor Fäste för elskåp Klätterhinder Förslag kontrollplan... 17

3 Sid 3(17) utg FUNDAMENT Vid montering längs vägbana/plan rekommenderas att fundamentets sida placeras parallellt med vägbanan/planen, se nedan 1.1 Prefabricerat fundament Fundament Vikt kg 340/ Grundläggning får ske endast i fast friktionsjord med högsta grundvattenytan under grundläggningsnivån. Kontrollera att fundamentet inte har skadats i samband med transporten. 1.Schaktning Schaktning ska utföras till på ritning angiven nivå. (Uppstick ur mark max 15 cm). Där frostfritt djup ligger lägre utförs urschaktning till erforderligt djup. Återfyllning utförs med icke tjälskjutande material som komprimeras noggrant. Arbetet ska utföras så att onödig uppluckring av botten undviks. Grundläggning ska ske i orörd mark eller där markbeskaffenheten så kräver på grusbädd. 2.Montering av fundament Fundamentet lyfts ned i schaktgropen, reses på plats, placeras i lod och fixeras i sitt läge före återfyllning. Vid lyft infästes ett universalhuvud Deha /5 i de två kulankare som finns ingjutna i fundamentets överkant. Obs! Universalhuvud levereras inte med av Scanmast. 3.Återfyllning Återfyllning utförs i skikt med icke tjälskjutande friktionsmaterial. Under vinterförhållanden används singel eller makadam. Skikttjockleken anpassas till packningsredskapet (Se Anläggnings-Ama) som ska utgöras av vibrostamp eller vibroplatta. Återfyllning och packning av varje skikt ska ske runtom fundamentet innan nästa skikt påförs. Återfyllning inom 1 meter från fundamentet får inte innehålla block större än 300 mm. Under arbetets gång ska försiktighet iakttas så att inte fundamentet utsätts för horisontalkrafter och så att det inte rubbas ur sitt läge. När kabeldragning genom fundamentet skett fylls centrumhålet igen med icke tjälskjutande material. 4. Efter montering av tornet ska undergjutning utföras, se sid 13.

4 Sid 4(17) utg Platsgjutet fundament Vid platsgjutning av fundament används fixeringsmall alternativt fotstycke för fixering av fundamentsbultarna. Fundamentsbultar och mall/fotstycke beställs och levereras av Scanmast AB. 1. Bultarna monteras i fixeringsmallen alternativt fotstycket, se till att muttrarna på över- och undersida är åtdragna, se figur nedan. 120 ±10 mm 3. Bultarna placeras i den armerade formen, riktas upp och fixeras mot gjutform och armering till på ritning angivet läge. Fundamentsbultarnas höjd över gjutningen skall vara 120 +/- 10 mm, se figur ovan. 4. Försiktighet skall iakttas vid gjutning och vibrering så att bultarna inte rubbas ur sina lägen. OBSERVERA nödvändig brinntid för betongen innan tornet monteras, se betong tillverkarens anvisningar! 5. Fixeringsmall/fotstycke demonteras omedelbart före mastmontage. 6. Efter montering av tornet ska undergjutning utföras, se sid 13.

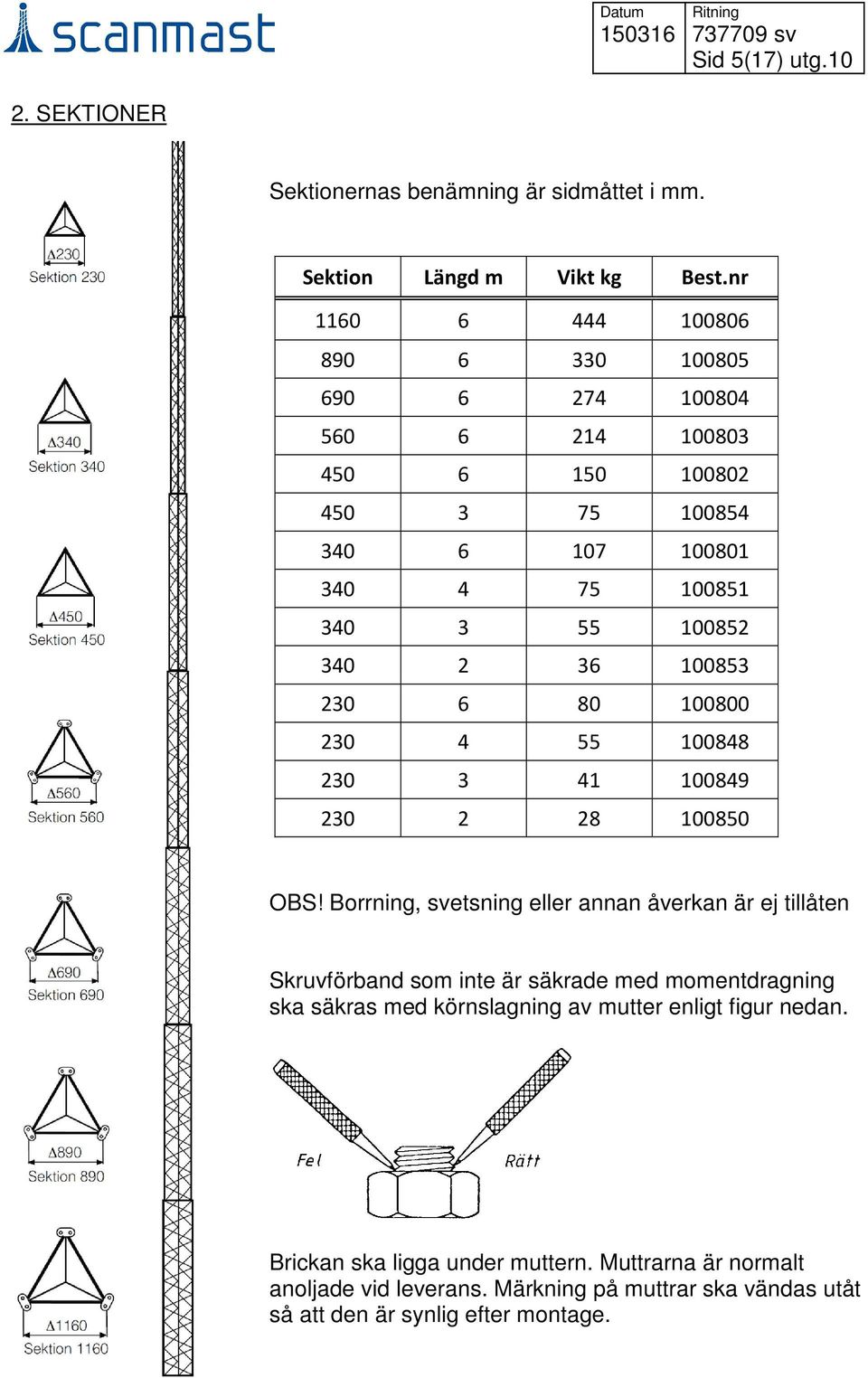

5 Sid 5(17) utg SEKTIONER Sektionernas benämning är sidmåttet i mm. Sektion Längd m Vikt kg Best.nr OBS! Borrning, svetsning eller annan åverkan är ej tillåten Skruvförband som inte är säkrade med momentdragning ska säkras med körnslagning av mutter enligt figur nedan. Brickan ska ligga under muttern. Muttrarna är normalt anoljade vid leverans. Märkning på muttrar ska vändas utåt så att den är synlig efter montage.

6 Sid 6(17) utg Sektioner Skarv Best.nr Dim. Nyckelvidd Åtdragningsmoment M Nm (21 kpm) M Nm (21 kpm) M Nm (42 kpm) Vid montage av skarvförband kan skruvhålen vara trånga. För att underlätta montage kan i dessa fall skruvarna slås in med hammare, dock inte så att skarvöron eller skruvar skadas. Observera att i dessa skarvförband ska båda brickorna ligga under muttern. För att säkerställa mastens rakhet rekommenderas följande montageföljd. 1. Sektion A och B monteras ihop med skruvförband. Förbanden åtdrages så att skruvskallarna och muttrarna ligger an. 2. Låt sektionen B hänga fritt och dra åt de 2 nedre skruvförbanden med momentnyckel. 3. Lyft sektion B vid III och placera ett stöd vid III så att stödet II frigörs. Dra åt det övre skruvförbandet med momentnyckel. Om masten består av flera sektioner upprepas förfarandet. 2.2 Sektioner (HR-förband) Flänsförbanden har en annan skruvförbandstyp och åtdragningsmetod än de andra förbanden. Skruvförbandet har en utprovad friktion mellan skruv och mutter och ska inte anoljas ytterligare.

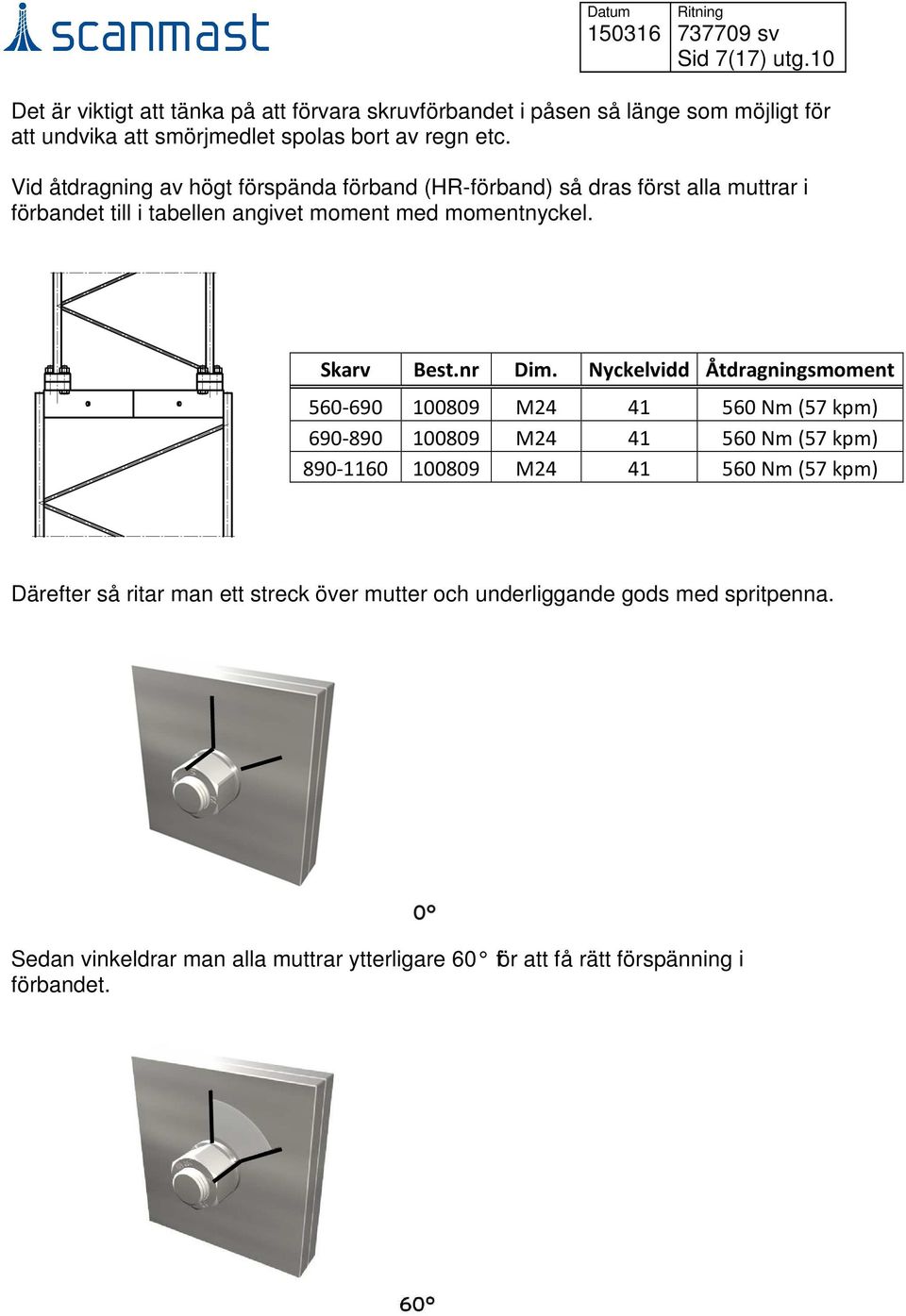

7 Sid 7(17) utg.10 Det är viktigt att tänka på att förvara skruvförbandet i påsen så länge som möjligt för att undvika att smörjmedlet spolas bort av regn etc. Vid åtdragning av högt förspända förband (HR-förband) så dras först alla muttrar i förbandet till i tabellen angivet moment med momentnyckel. Skarv Best.nr Dim. Nyckelvidd Åtdragningsmoment M Nm (57 kpm) M Nm (57 kpm) M Nm (57 kpm) Därefter så ritar man ett streck över mutter och underliggande gods med spritpenna. Sedan vinkeldrar man alla muttrar ytterligare 60 för att få rätt förspänning i förbandet.

8 Sid 8(17) utg STRÅLKASTARFÄSTEN 3.1 Platta med fäste Passar på sektionerna 230, 340 samt 450. Monteras i toppen på tornet. 1.L-profilen monteras i masttopp och muttrarna åtdrages med fingrarna. Observera L-profilens läge i förhållande till torn, ett fäste sitter på motsatt sida, samt att L-profilens långa sidor skall monteras mot triangelplåtarna i torntoppen. Skruv M6S 12x45 Mutter M6M Montera den slitsade plattan. Plattan vrids så att plattans hålbild överensstämmer med L-profilens hålbild 3. Muttrarna åtdrages med moment och låses med körnslag. Dim. Nyckelvidd Åtdragningsmoment M Nm (8,8 kpm)

9 Sid 9(17) utg Strålkastararm för topplatta Monteras på platta Platta monteras ovanpå strålkastararmarna. Vid montering av en arm, eller två armar med delning mindre än 120, fordras distans mellan plattorna. Distans placeras i fyrkantsrör som förstärkning innan åtdragning. Muttrarna dras med moment och låses med körnslag.. Distans Dim. Nyckelvidd Åtdragningsmoment M Nm (5,1 kpm)

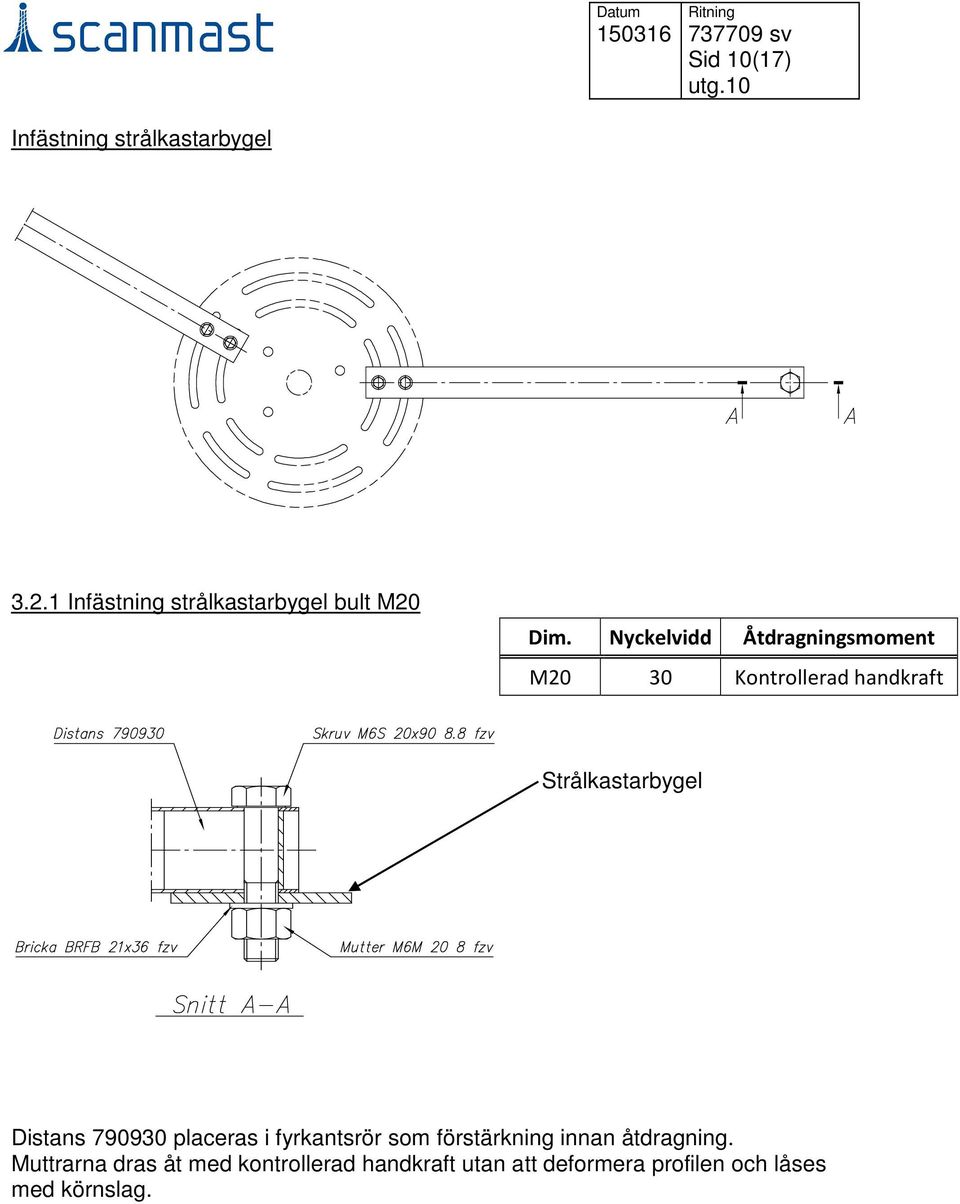

10 Sid 10(17) utg.10 Infästning strålkastarbygel Infästning strålkastarbygel bult M20 Dim. Nyckelvidd Åtdragningsmoment M20 30 Kontrollerad handkraft Strålkastarbygel Distans placeras i fyrkantsrör som förstärkning innan åtdragning. Muttrarna dras åt med kontrollerad handkraft utan att deformera profilen och låses med körnslag.

11 Sid 11(17) utg Balk för strålkastarfäste Balken monteras på tornets sida. Passar på sektionerna 230, 340 och 450. Muttrarna dras åt med moment och låses med körnslag. Mutter M10 Bricka 10,5x20x2 Skruv M10x120 Platta 113x50 Dim. Nyckelvidd Åtdragningsmoment M Nm (5,1 kpm) 3.4 Strålkastarfäste enkelt och dubbelt Monteras på balk för strålkastare. Muttrarna dras åt med moment och låses med körnslag. Platta 100x50 Skruv M10x100 Mutter M10 Bricka 10,5x20x2 Skruv M10x100 Mutter M10 Bricka 10,5x20x2 Dim. Nyckelvidd Åtdragningsmoment M Nm (5,1 kpm)

12 Sid 12(17) utg Strålkastararm för balk Monteras på balk för strålkastare Muttrarna dras åt med moment (obs lägre moment) och låses med körnslag Montage av strålkastarbygel enligt sid 9. Dim. Nyckelvidd Åtdragningsmoment M Nm (2,5 kpm)

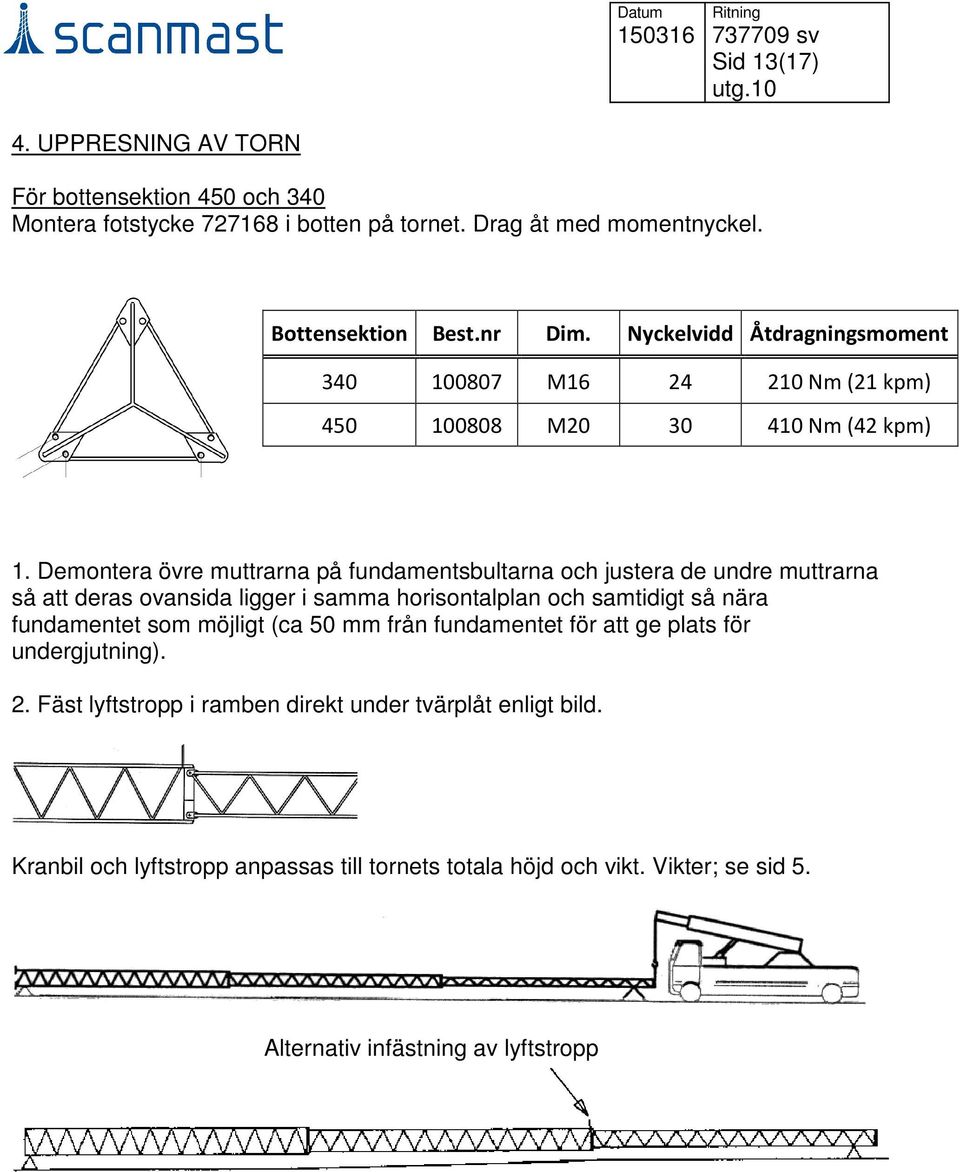

13 Sid 13(17) utg UPPRESNING AV TORN För bottensektion 450 och 340 Montera fotstycke i botten på tornet. Drag åt med momentnyckel. Bottensektion Best.nr Dim. Nyckelvidd Åtdragningsmoment M Nm (21 kpm) M Nm (42 kpm) 1. Demontera övre muttrarna på fundamentsbultarna och justera de undre muttrarna så att deras ovansida ligger i samma horisontalplan och samtidigt så nära fundamentet som möjligt (ca 50 mm från fundamentet för att ge plats för undergjutning). 2. Fäst lyftstropp i ramben direkt under tvärplåt enligt bild. Kranbil och lyftstropp anpassas till tornets totala höjd och vikt. Vikter; se sid 5. Alternativ infästning av lyftstropp

14 Sid 14(17) utg Placera tornet på fundamentet och montera de övre muttrarna. 4. Kontrollera att tornet står vertikalt. Justera med muttrarna vid behov. Se till att de undre muttrarna alltid ligger an mot fotplattornas undersida. 5. De övre muttrarna dras åt med moment. Muttrarna är normalt anoljade vid leverans. Bottensektion Fundamentsbult Nyckelvidd Åtdragningsmoment 340 M Nm (22,3 kpm) 450 M Nm (22,3 kpm) 560 M Nm (38,5 kpm) 690 M Nm (38,5 kpm) 890 M Nm (38,5 kpm) 1160 M Nm (38,5 kpm) 5. UNDERGJUTNING AV FOTPLATTOR Undergjutning är ett garantivillkor. Efter montering av tornet ska undergjutning utföras. Undergjutning utförs med ett härför avsett krympningskompenserat specialbruk, exempelvis BEMIX* expanderande köldbruk eller likvärdigt. Undergjutningen ska vara något mindre än fotplattan för att vatten inte ska samlas mellan bruk och fotplatta. *Finja Bemix AB, Tel , Undergjutning

15 Sid 15(17) utg FÄSTE FÖR ELSKÅP Pos 1: Skena (2x) Pos 2: Bygel (4x) Pos 3: Mutter M8 (8x) Pos 4: Bricka (8x)

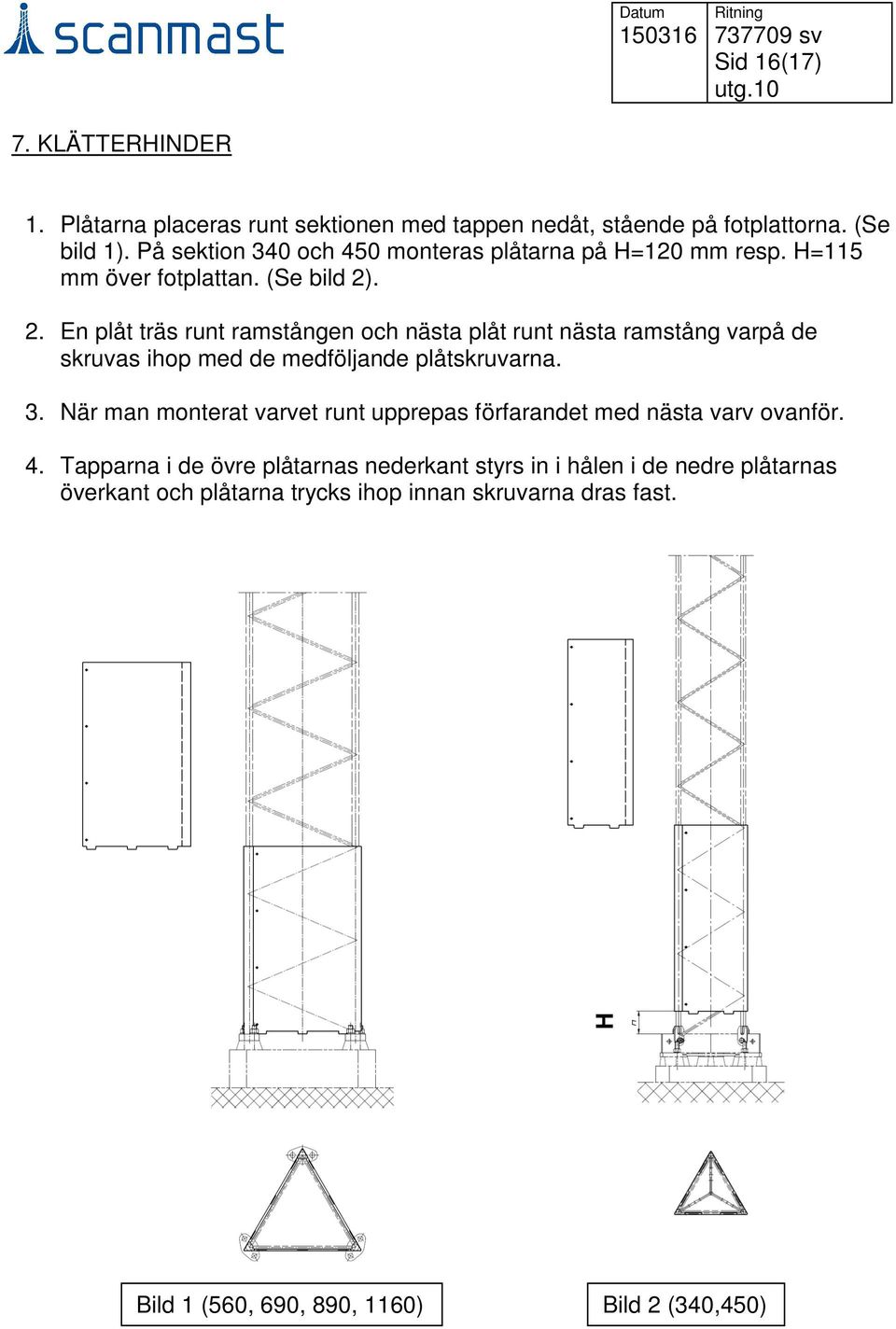

16 Sid 16(17) utg KLÄTTERHINDER 1. Plåtarna placeras runt sektionen med tappen nedåt, stående på fotplattorna. (Se bild 1). På sektion 340 och 450 monteras plåtarna på H=120 mm resp. H=115 mm över fotplattan. (Se bild 2). 2. En plåt träs runt ramstången och nästa plåt runt nästa ramstång varpå de skruvas ihop med de medföljande plåtskruvarna. 3. När man monterat varvet runt upprepas förfarandet med nästa varv ovanför. 4. Tapparna i de övre plåtarnas nederkant styrs in i hålen i de nedre plåtarnas överkant och plåtarna trycks ihop innan skruvarna dras fast. H Bild 1 (560, 690, 890, 1160) Bild 2 (340,450)

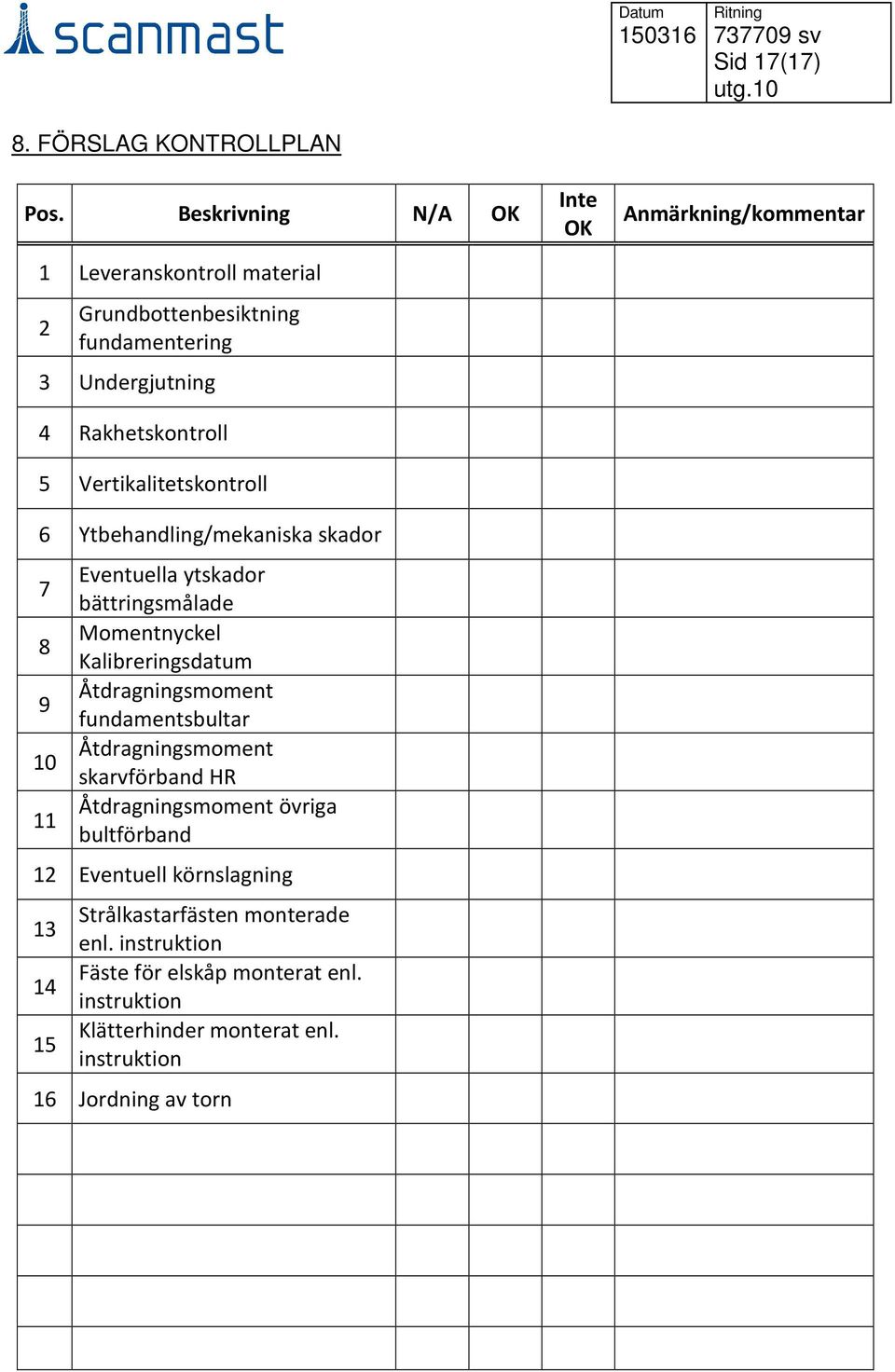

17 Sid 17(17) utg FÖRSLAG KONTROLLPLAN Pos. Beskrivning N/A OK 1 Leveranskontroll material 2 Grundbottenbesiktning fundamentering 3 Undergjutning 4 Rakhetskontroll 5 Vertikalitetskontroll 6 Ytbehandling/mekaniska skador Eventuella ytskador bättringsmålade Momentnyckel Kalibreringsdatum Åtdragningsmoment fundamentsbultar Åtdragningsmoment skarvförband HR Åtdragningsmoment övriga bultförband 12 Eventuell körnslagning Strålkastarfästen monterade enl. instruktion Fäste för elskåp monterat enl. instruktion Klätterhinder monterat enl. instruktion 16 Jordning av torn Inte OK Anmärkning/kommentar
