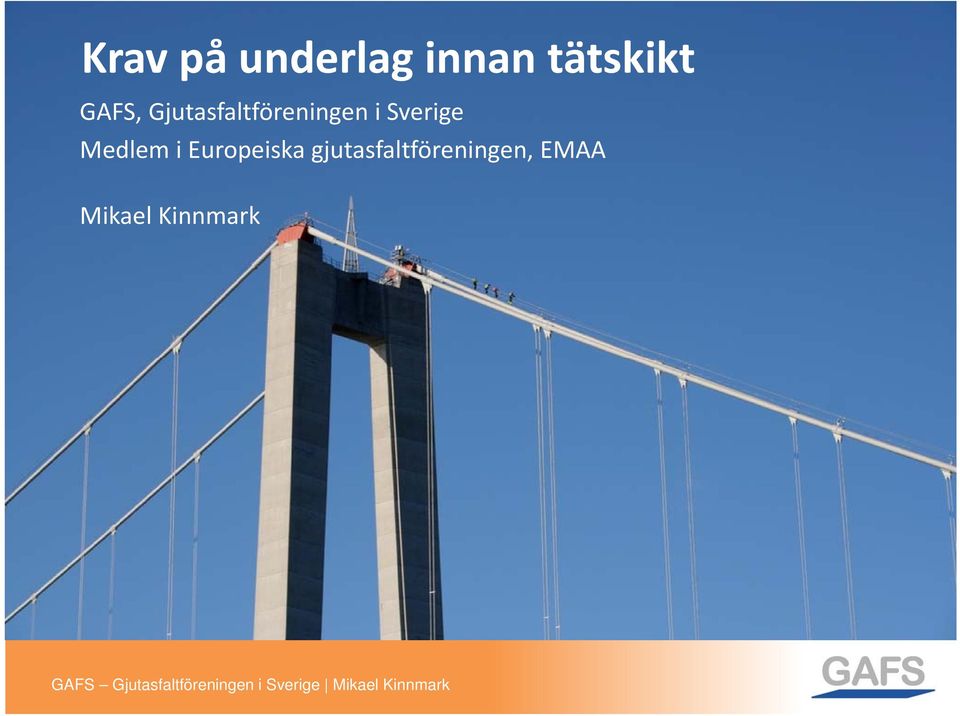

1 Krav på underlag innan tätskikt GAFS, Gjutasfaltföreningen i Sverige Medlem i Europeiska gjutasfaltföreningen, EMAA Mikael Kinnmark

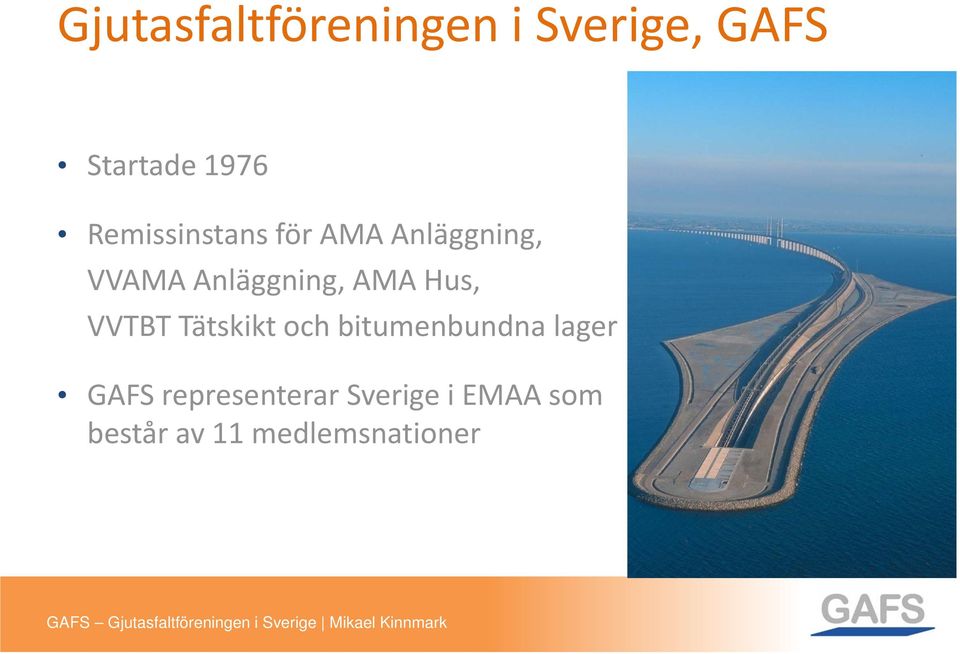

2 Gjutasfaltföreningen i Sverige, GAFS Startade 1976 Remissinstans för AMA Anläggning, VVAMA Anläggning, g, AMA Hus, VVTBT Tätskikt och bitumenbundna lager GAFS representerar Sverige i EMAA som består av 11 medlemsnationer

3 Behöver vi tätskikt? JA NEJ

4 Behöver vi tätskikt? JA NEJ

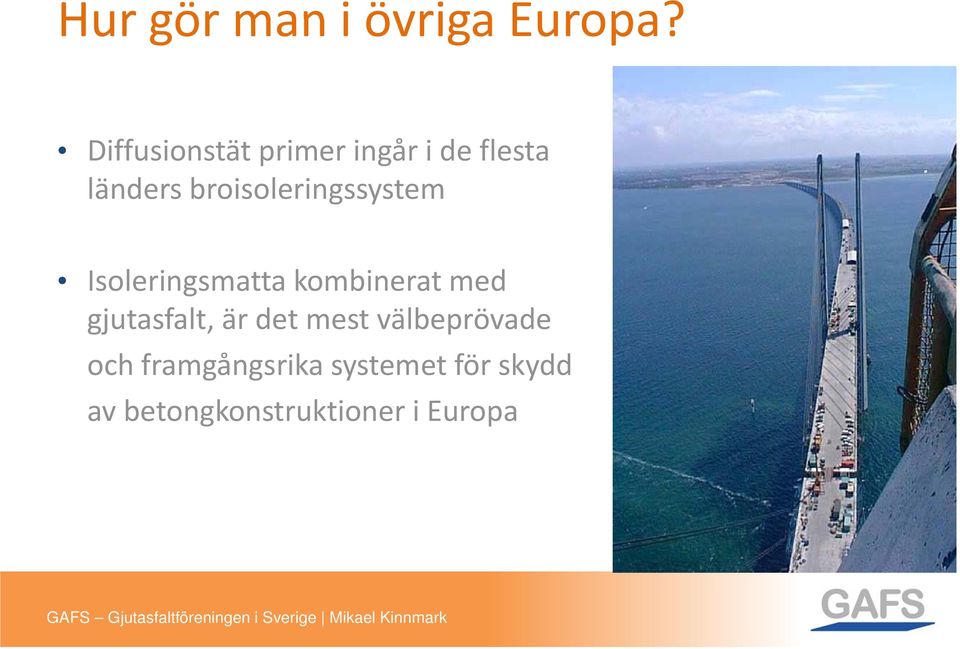

5 Hur gör man i övriga Europa? Diffusionstät primer ingår i de flesta länders sbroisoleringssystem Isoleringsmatta kombinerat med gjutasfalt, är det mest välbeprövade och framgångsrika g systemet för skydd av betongkonstruktioner i Europa

6 Betongunderlagets betydelse Hur viktigt är betongunderlaget? Var det bättre förr? Hur gör vi när det blir fel? Vem tar ansvaret? Hur blir vi bättre?

7 Kontroll av råhet hos betongytor VVTBT Tätskikt på broar 09 (kap Kontroll) Kontrolleras enligt SS EN Yta >400 m 2 minst 1 kontroll per 100 m 2 övriga broar minst 4 kontroller per bro Medeltexturdjupet (MTD) ska ligga inom intervallet 0,6 0,8 mm

8 Kommande förändringar AMA Anl 10 AMA Anläggning 10 (kod EBE.111 Utförandekrav) EBE.111 Betonggjutning kategori A nybyggnad Ny underrubrik Ytor som ska förses med tätskikt Kontrolleras enligt SS EN

9 Kommande förändringar AMA Anl 10 Varför vill vi lägga över kravet till EBE.111?

10 Så här kan verkligheten se ut

11 Så här kan verkligheten se ut

12 Så här kan verkligheten se ut

13 Så här kan verkligheten se ut

14 Så här kan verkligheten se ut

15 Så här kan verkligheten se ut

16 Så här kan verkligheten se ut

17 Så här kan verkligheten se ut

18 Så här kan verkligheten se ut

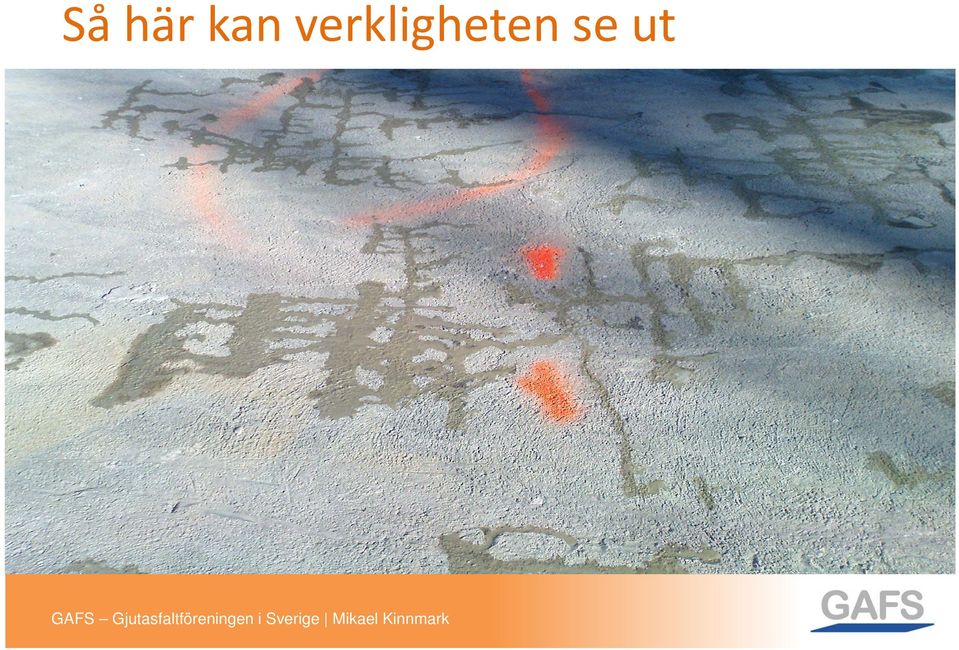

19 Så här kan verkligheten se ut

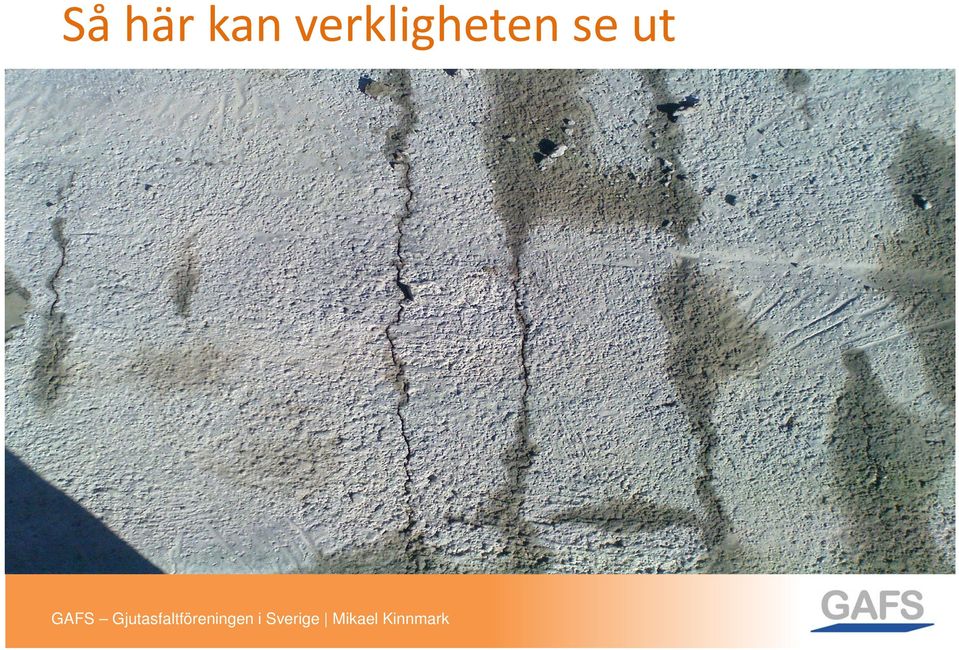

20 Så här kan verkligheten se ut

21 Så här kan verkligheten se ut

22 Vad händer om det blir fel? Förutsättning : Reparation betongskador 150 m 2 Nytt tätskikt och beläggning Kostnad ca 35miljoner 3,5 kr

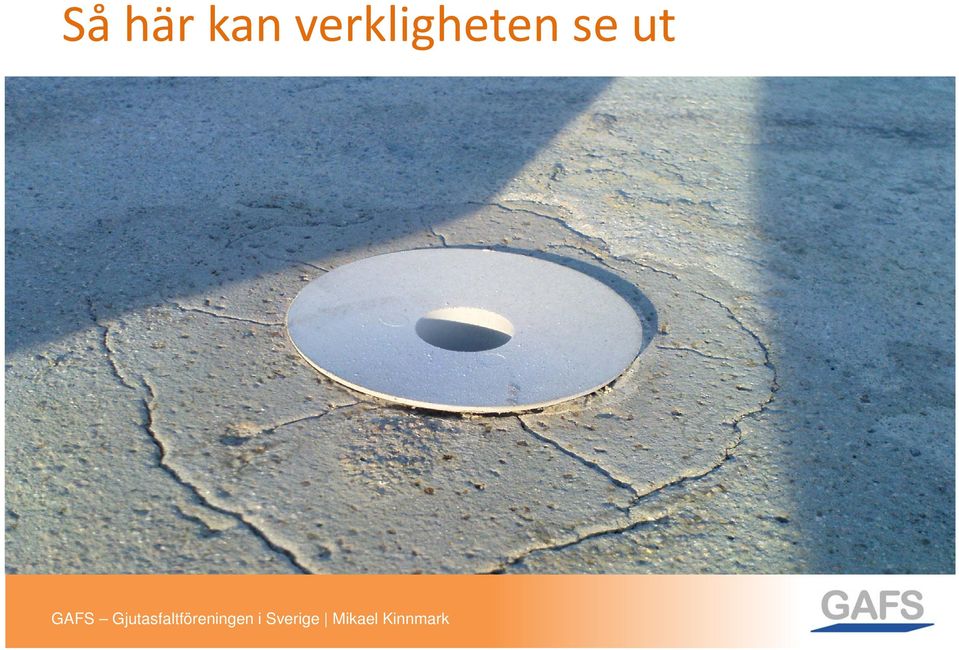

23 Vad händer om det blir fel? Ändrade förutsättningar : avstängning, vattenbilning, armering, pågjutning av ny konstruktionsbetong, nytt tätskikt och beläggning g Slutkostnad ca 17 miljoner kr

24 Hur gör vi i framtiden? Bearbeta betong ytorna noggrant före tätskiktet ska påföras

25 Hur gör vi i framtiden? Bearbeta betong ytorna noggrant före tätskiktet ska påföras Bättre utbildning för dagens och nästa generations yrkesarbetare

26 Hur gör vi i framtiden? Bearbeta betong ytorna noggrant före tätskiktet ska påföras Bättre utbildning för dagens och nästa generations yrkesarbetare Bättre kommunikation och förståelse mellan olika yrkesgrupper

27 Hur gör vi i framtiden? Bearbeta betong ytorna noggrant före tätskiktet skall kllpåföras Bättre utbildning för dagens och nästa generations yrkesarbetare Bättre kommunikation och förståelse mellan olika yrkesgrupper Rätt material på rätt plats!

28 Gjutasfalt är ett högpresterande arbetsmaterial som är mer eller mindre hålrumsfritt och därför vattentätt. Som skyddslager på tätskikt finns det inga alternativ till gjutasfalt. Inte bara som skyddslager utan också bind och slitlager med gjutasfalt ökar livslängden på broisoleringen många gånger jämfört med asfaltbetong. Prof. Dr. Ing. Kurt Schellenberg Institute for material testing Dr Schellenberg, Rottweil (D)

29 Sammanfattning Fukt, salt och luftföroreningar fö bryter ner betong Betong behöver skyddas med flexibelt slitstarkt tätskikt Rätt bearbetning av betongunderlaget före isolering krävs Rätt material på rätt plats Skydds, bind och slitlager utav gjutasfalt förlänger konstruktionens livslängd

30 Tack för att ni lyssnat
