1 VASALLEN STRÄNGNÄS AB -Campusområdet Utredning Stockholm

2 Datum Uppdragsnummer Utgåva/Status Utredning Elin Caruth Filip Kumlin Anders Westin Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Organisationsnummer

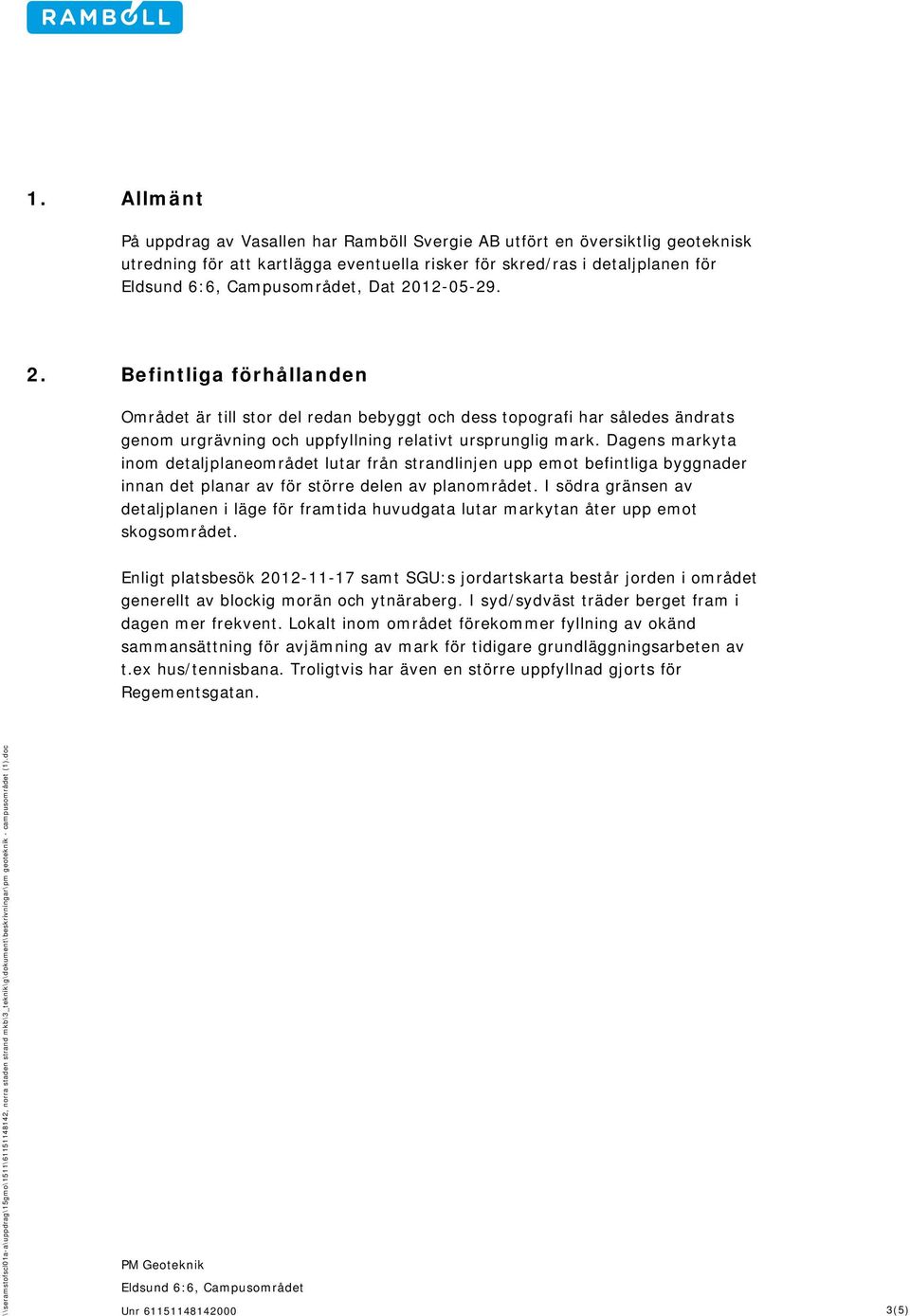

3 1. Allmänt På uppdrag av Vasallen har Ramböll Svergie AB utfört en översiktlig geoteknisk utredning för att kartlägga eventuella risker för skred/ras i detaljplanen för, Dat Befintliga förhållanden Området är till stor del redan bebyggt och dess topografi har således ändrats genom urgrävning och uppfyllning relativt ursprunglig mark. Dagens markyta inom detaljplaneområdet lutar från strandlinjen upp emot befintliga byggnader innan det planar av för större delen av planområdet. I södra gränsen av detaljplanen i läge för framtida huvudgata lutar markytan åter upp emot skogsområdet. Enligt platsbesök samt SGU:s jordartskarta består jorden i området generellt av blockig morän och ytnäraberg. I syd/sydväst träder berget fram i dagen mer frekvent. Lokalt inom området förekommer fyllning av okänd sammansättning för avjämning av mark för tidigare grundläggningsarbeten av t.ex hus/tennisbana. Troligtvis har även en större uppfyllnad gjorts för Regementsgatan. 3(5)

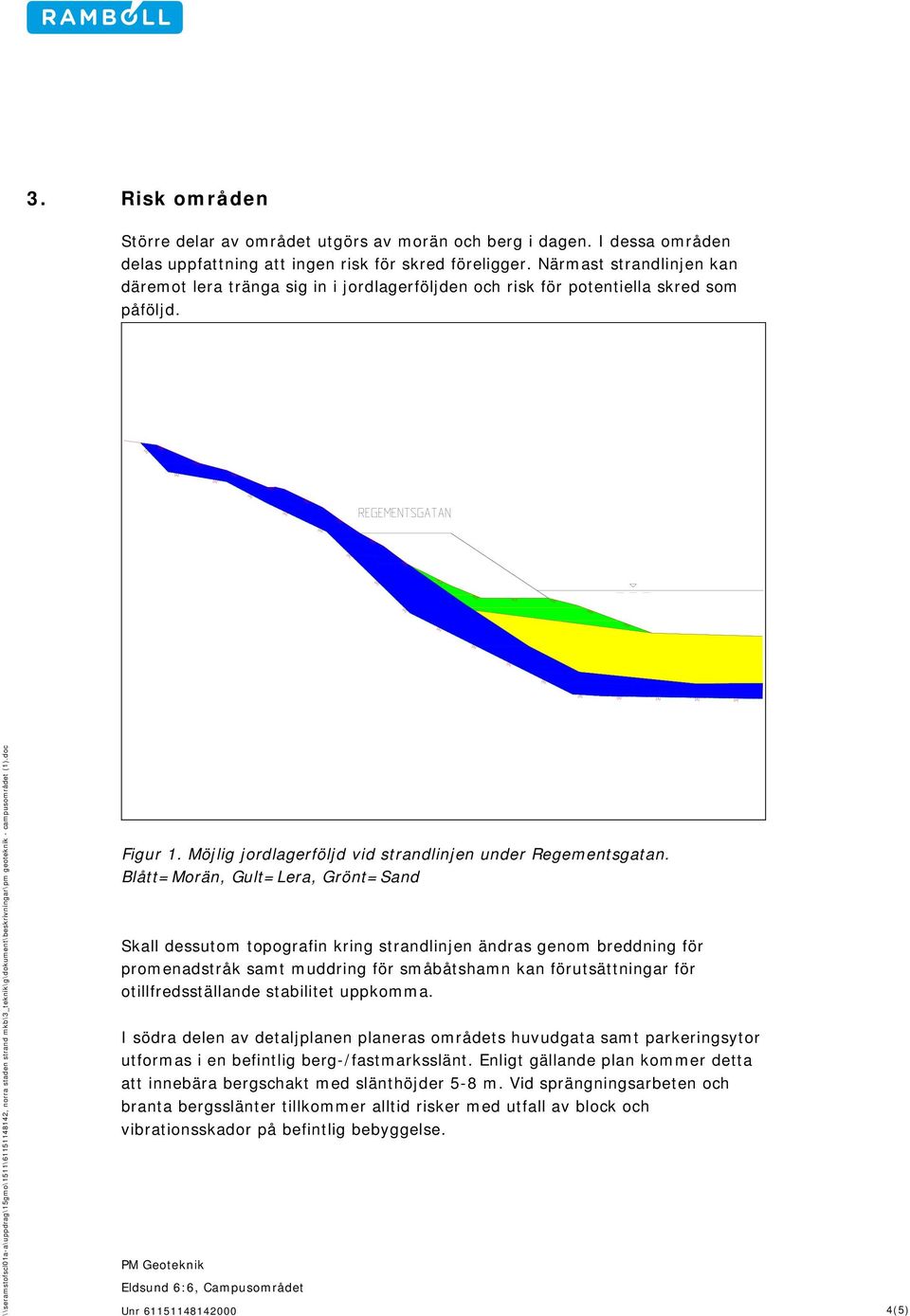

4 3. Risk områden Större delar av området utgörs av morän och berg i dagen. I dessa områden delas uppfattning att ingen risk för skred föreligger. Närmast strandlinjen kan däremot lera tränga sig in i jordlagerföljden och risk för potentiella skred som påföljd. Figur 1. Möjlig jordlagerföljd vid strandlinjen under Regementsgatan. Blått=Morän, Gult=Lera, Grönt=Sand Skall dessutom topografin kring strandlinjen ändras genom breddning för promenadstråk samt muddring för småbåtshamn kan förutsättningar för otillfredsställande stabilitet uppkomma. I södra delen av detaljplanen planeras områdets huvudgata samt parkeringsytor utformas i en befintlig berg-/fastmarksslänt. Enligt gällande plan kommer detta att innebära bergschakt med slänthöjder 5-8 m. Vid sprängningsarbeten och branta bergsslänter tillkommer alltid risker med utfall av block och vibrationsskador på befintlig bebyggelse. 4(5)

5 4. Slutsats och rekommendationer I dagsläget finns inga tecken på otillfredsställande stabilitet i området. Området består tillsynes enbart av fastmark och skredrisken är således mycket låg. Vid muddringsarbeten kring och nära strandlinjen i kombination med uppfyllnad eller breddning av vägen för promenadstråk minskar däremot säkerheten mot skred. För att helt kunna utesluta denna risk samt ange eventuella restriktioner på tillåtna uppfyllnadsnivåer/muddringsdjup rekommenderar vi att en geoteknisk fältundersökning utförs där jordlagerföljden invid strandlinjen klarläggs. Detta görs lämpligtvis genom lodning av bottengeometrin samt sondering i två sektioner á 2-3 sonderingspunkter vinkelrätt kusten. Vid förekomst av lera skall provtagning och utvärdering av lerans skjuvhållfasthet utföras. Bergslänter bör utformas och förstärkas/säkras på ett sådant sätt att risk för utfallande block samt bergras uteblir. Större ytliga block som potentiellt kan falla ned från ovanliggande skogsmark bör även beaktats, främst vid sprängningsarbeten, som bör utföras skonsamt. En riskanalys med avseende på vibrationer upprättas vanligen där risk finns på skadligt påverkan av kringliggande skyddsobjekt i samband med sprängning, schaktning och övriga arbeten som genererar vibrationer. Risk området är ca 100 m för objekt grundlagda på berg. 5(5)
