Audi - Förarassistans-system. Folie 1

Transkript

1 Audi - Förarassistans-system Folie 1

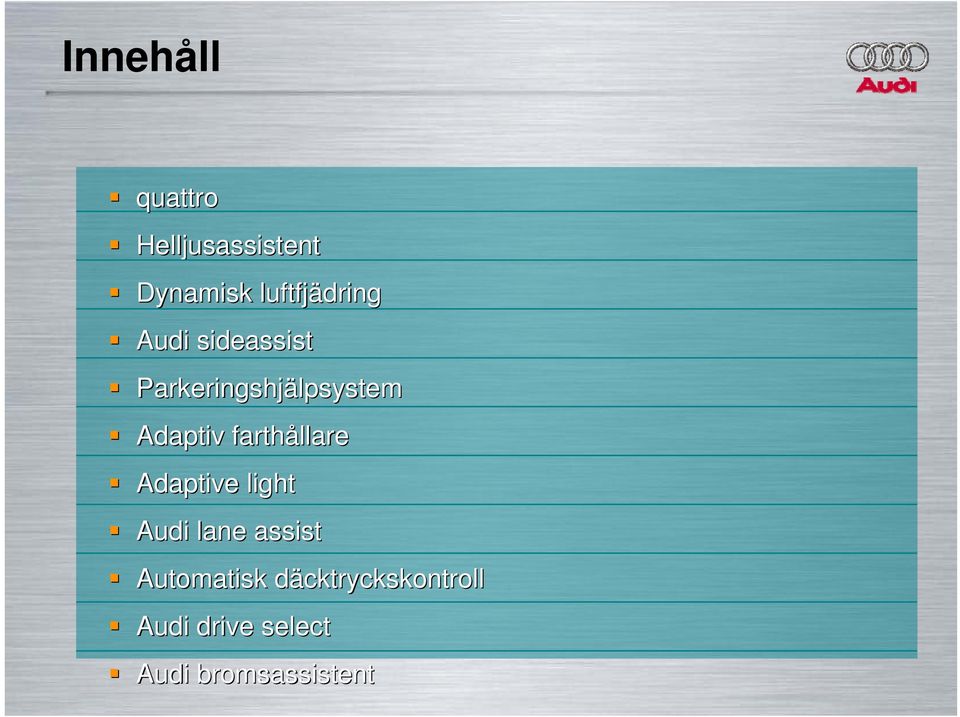

2 Innehåll Folie 2 quattro Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent

3 Audi RS6 quattro - permanent fyrhjulsdrift Folie 3

4 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 4

5 Helljusassistent Funktion: Genom en kamera inbyggd i den invändiga backspegelns fot känner Helljusassistenten av: Framförvarande fordon, mötande fordon, ljusstyrkan i omgivningen samt upplysta tätorter och kopplar in respektive ur helljuset beroende på omgivningsförutsättningarna. Folie 5

6 Helljusassistent Släckning/tändning av helljuset vid framförvarande eller mötande trafik: Situation 1 Situation 2 Automatisk släckning av helljuset vid ca 400 m avstånd, beroende på ljusintensiteten i omgivningen Automatisk tändning av helljuset Ca 1000 m mätområde Helljuset stängs av vid ca 400 m avstånd Folie 6

7 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 7

8 Dynamisk luftfjädring mode Level Ride height [mm] lift High level s ESP-automatic activation offroad High level (= DIN-leer) 0s 0s comfort automatic Standard level 0 120s dynamic Low level -15 o. v<35km/h 30s 20s Motorway level -28/-35 0s o. v<35km/h 20s Cargo level -45 (only RA; FA=0 or -15) Car speed [km/h] Folie 8 Explanation: = Control process locked = Hysteresis = activation locked XXs = Standby time for control process

9 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 9

10 Audi side assist Folie 10

11 Audi side assist Varning för fordon som närmar sig långsamt eller befinner sig i förarens döda vinkel : Ingen bil kritiskt nära Ingen indikering Död vinkel: Bilen kan bli kritisk vid filbyte Permanent tänd LED Död vinkel: Blinkar för filbyte = kollisionsrisk Folie 11 Tillfälligt blinkande LED

12 Audi side assist Varning för bakifrån snabbt kommande fordon : Inget kritiskt näraliggande fordon Ingen indikering Fordonet kan bli kritiskt vid filbyte Permanent tänd LED Blinkar för filbyte = kollisionsrisk Tillfälligt blinkande LED Folie 12

13 Audi side assist - mätområden Cirka 50 meter Cirka 3.6 meter Folie 13

14 Audi side assist Folie 14

15 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 15

16 Parkeringshjälp system Vinkelparkering Mode Parallellparkering Mode Fahrweg kontrollieren! Grafik Fahrweg kontrollieren! Grafik Koppla om mellan inställningarna vinkelparkering resp. parallellparkering genom att trycka på MMI-funktionsknappen mode Grundinställningen är vinkelparkering Folie 16

17 Parkeringshjälp system Folie 17

18 Parkeringshjälp system Folie 18

19 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 19

20 Adaptiv farthållare Folie 20

21 Adaptiv farthållare Extra information Inställd hastighet Systemmeddelanden ACC-symbol (systemstatus objekt-identifiering) Folie 21

22 Adaptiv farthållare Folie 22

23 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 23

24 Adaptive light Extra tillval; bara med BiXenon huvudstrålkastare. Dynamiskt kurvkörningsljus Elipsoid-modulerna för for hel- och halvljuset vrids i realtid, så att de följer vägens riktning och kurvor (av ett system som känner av rattvinkeln och hastigheten. Denna tydliga förbättring av vägens belysning, som också omfattar omgivningen, gör att man kan se längre framåt och upptäcka eventuella faror tidigare. Folie 24

25 Adaptive light Ljuskäglan följer vägens krökning Aktivt från ca. 20 km/h Approx. 15 Approx. 7,5 Folie 25

26 Adaptive light Folie 26

27 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 27

28 Audi lane assist En kamera registrerar läget på filens begränsningslinjer. Vibrationer i ratten varnar när bilen närmar sig eller korsar en konstaterad begränsningslinje. Systemet börjar arbeta från hastigheter på ca 65 km/h. Räckvidd ca. 60 m Folie 28

29 Audi lane assist Kamera och styrdon i en enhet Uppvärmd vindruta 4-ekrad, läderklädd multifunktionsratt med vibrationsmotor Knapp i blinkersreglaget Folie 29

30 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 30

31 Automatisk däcktryckskontroll Upptäcker tryckförlust i upp till 4 hjul genom: Jämförelse av hjulens rullningsdiametrar och Analys av egenfrekvenser Efter hjulbyte eller om däcktrycket ändrats måste systemet omkalibreras via CAR-menyn. Folie 31

32 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 32

33 Audi drive select Ändrar bilens karaktär, bara genom att man trycker på en knapp. Man kan med ett reglage välja tre fördefinierade karaktärer: COMFORT: AUTO: DYNAMIC: INDIVIDUAL: Långkörning, dåliga vägar För bekväm men samtidigt mycket pigg bil Målmedveten körning på slingrande vägar Bara för bilar utrustade med MMI Folie 33

34 Audi drive select Dynamisk styrning Variabel styrutväxling Gaspedal / motor Variabel karakteristik Centralt reglerelement servotronic Variabelt styrmoment Audi drive select Konfiguration vid inst. INDIVIDUAL Dämparreglering Variabel dämparkaraktär Automatväxellåda Variabel växlingskarakteristik Folie 34

35 Audi drive select Erforderlig styrvinkel Styrutväxling direkt indirekt Inst för dynamisk körning Comfort-inställning Utan dynamic steering Låg hastighet (t. ex. parkering, sradstrafik) Medelhög hastighet (t. ex. landsvägskörning) Hög hastighet (t. ex. motorvägskörn.) Folie 35

36 Audi drive select Kundfördelar med dynamic steering: Ny stabiliseringsfunktion vid understyrning God kontroll av bilen och effektiv stabilisering i höga hastigheter Ger stöd vid bromsning på väg med varierande väggrepp (litet styrkraftsbehov, plus kortare stoppsträcka) Sammantaget: Kvickare köregenskaper och ökad körstabilitet, tack vare minskad påverkan i ratten vid bromsning. Folie 36

37 Innehåll Helljusassistent Dynamisk luftfjädring Audi sideassist Parkeringshjälpsystem Adaptiv farthållare Adaptive light Audi lane assist Automatisk däcktryckskontroll Audi drive select Audi bromsassistent Folie 37

38 Bromsassistent ESP med integrerad hydraulisk bromsassistent. Den hydrauliska bromsassistenten understöder föraren vid nödbromsningar. Den bygger vid behov upp ett maximalt bromstryck. Bromstryck Bromstryck hos van förare Ökat reglerat bromstryck A B C För litet bromstryck genom föraren Folie 38 Tid A: Bromsassistent aktiveras. B: Avlastning av bromspedelan C: Bromsassistent stänger av

39 Tack för uppmärksamheten! Folie 39
