Tjänsteföretaget - Din hjälp på vägen till bredare teknik.

Transkript

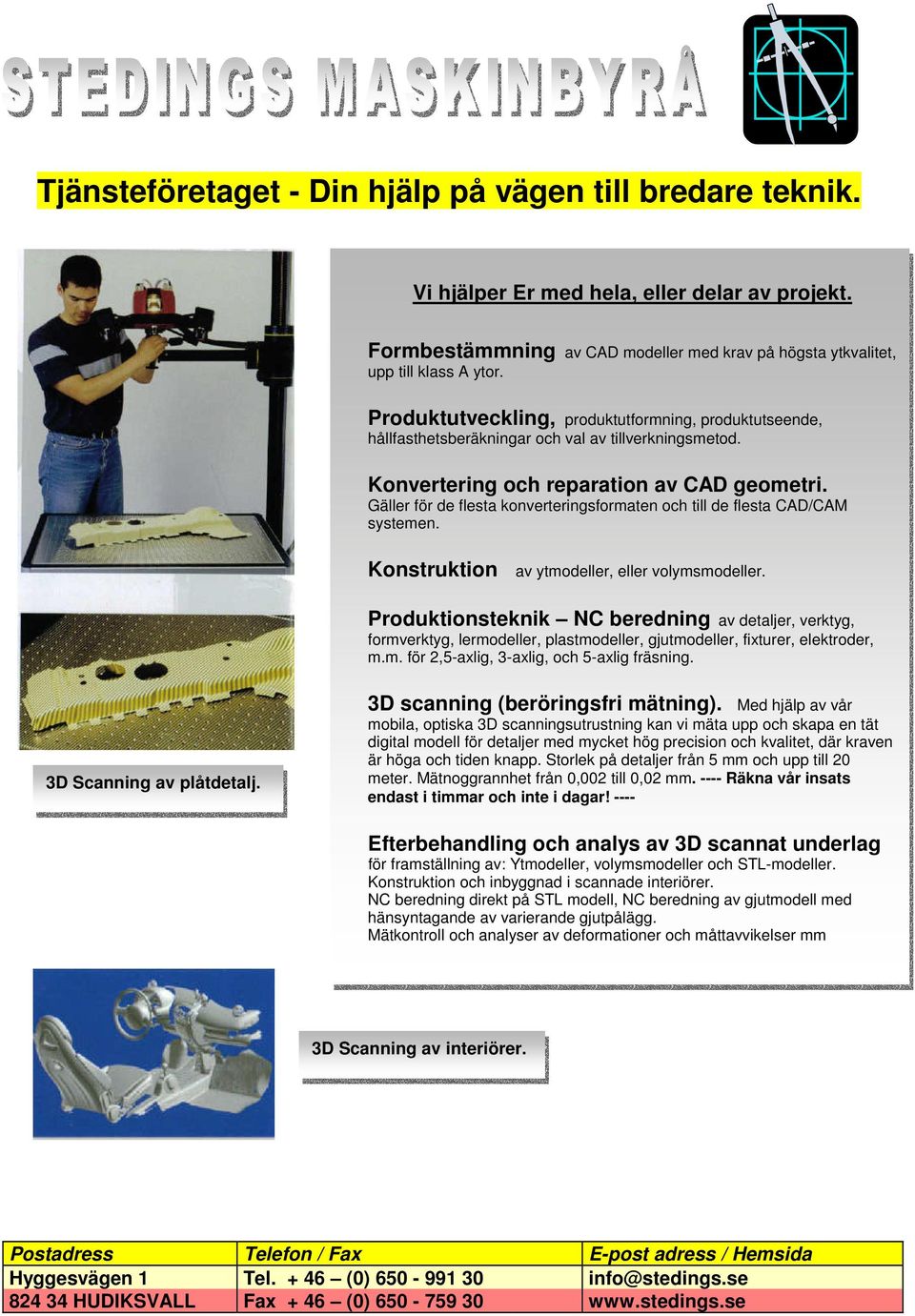

1 Tjänsteföretaget - Din hjälp på vägen till bredare teknik. Vi hjälper Er med hela, eller delar av projekt. Formbestämmning av CAD modeller med krav på högsta ytkvalitet, upp till klass A ytor. Produktutveckling, produktutformning, produktutseende, hållfasthetsberäkningar och val av tillverkningsmetod. Konvertering och reparation av CAD geometri. Gäller för de flesta konverteringsformaten och till de flesta CAD/CAM systemen. Konstruktion av ytmodeller, eller volymsmodeller. Produktionsteknik NC beredning av detaljer, verktyg, formverktyg, lermodeller, plastmodeller, gjutmodeller, fixturer, elektroder, m.m. för 2,5-axlig, 3-axlig, och 5-axlig fräsning. 3D Scanning av plåtdetalj. 3D scanning (beröringsfri mätning). Med hjälp av vår mobila, optiska 3D scanningsutrustning kan vi mäta upp och skapa en tät digital modell för detaljer med mycket hög precision och kvalitet, där kraven är höga och tiden knapp. Storlek på detaljer från 5 mm och upp till 20 meter. Mätnoggrannhet från 0,002 till 0,02 mm Räkna vår insats endast i timmar och inte i dagar! ---- Efterbehandling och analys av 3D scannat underlag för framställning av: Ytmodeller, volymsmodeller och STL-modeller. Konstruktion och inbyggnad i scannade interiörer. NC beredning direkt på STL modell, NC beredning av gjutmodell med hänsyntagande av varierande gjutpålägg. Mätkontroll och analyser av deformationer och måttavvikelser mm 3D Scanning av interiörer.

2 Handgjord modell Punktmoln 3D Scanning av (1) handgjord modell, sedan görs hantering av (2) punktmolnet för framställning av (3) STL modell och slutligen efterbehandling för framställning av (4) ytmodell eller solidmodell. Yt- / Solidmodell Stereolitografi STL Scanning av en Pelton turbin (bilden till vänster). Scanning av en Kaplan turbin, direkt inne i trycktuben (bilden till höger). Scanning av plasthöljet. Förstoring kontrollmätning Kontroll underlag STL Kontroll avvikelse Grönt / Gult = OK Rött = + mått Blått = - mått Mätkontroll och analys Scanningen av plastskalet till en mobiltelefon, gjordes på ca. 2,5 timmar och man erhöll en mycket hög mätnoggrannhet och en total mätkontroll av hela modellen. Med dataanalysen jämfördes sedan CAD modellen med scanningsunderlaget och den resulterande färg- och måttanalysen gav en total överblick över de eventuella måttavvikelser. Måttavvikelser anges som koordinatläge och storlek på avvikelse.

3 Vi hjälper Er med, efterbehandling av 3D scannat underlag. För framställning av: Ytmodeller, volymsmodeller och STL-modeller. Konstruktion och inbyggnad i scannade interiörer. NC beredning direkt på STL modell, NC beredning av gjutmodell med varierande STLgjutpålägg. Mätkontroll och analyser av deformationer och måttavvikelser mm. STL modell CAD modell Solid Scanning (digitaliserad punktdata) CAD modell - Yta STL / Mesh modellen kan NC beredas direkt utan att man behöver skapa en ytmodell. Även NC beredning på kombinationen STL och ytor är möjlig. Inpassning av i efterhand scannade områden går snabbt och exakt. Denna metod sparar både tid och pengar. Kärnlåda till bakväxelhus Formrummet består av en STL/Mesh modell som är justerad mot ojämnheter och trimmad i de områden där det skall vara skarp övergång mot tätningsytor. Kompletteringar med ytor med lägen för slider/backar. Slutligen är den NC beredd för bearbetning i stål.

4 Vi hjälper Er med, konvertering och reparation av CAD geometri. Överföring av CAD geometri mellan CAD systemen skapar ofta problem. Det kan vara ett filformat som inte kan konverteras eller så kan det vara dåligt konverteringsresultat eller rent av avbrott. Det finns även andra orsaker: CAD modellen kan t.ex. vara slarvigt gjord, eller gjord i ursprungssystemet med avsikt att med en begränsad tid, snabbast möjligt göra geometri- och NC beredning med en acceptabel tolerans, men, om man sedan skickar CAD modellen till ett annat CAD system så är risken stor att det inte går att konvertera CAD modellen i det mottagande systemet! Vi kan hjälpa Er att spara timmar, dagar, ja till och med veckor. Vi använder oss av ett speciellt anpassat konverterings och fixprogram som inte enbart konverterar, utan reparerar och väsentligt förbättrar CAD modellens kvalitet. Här följer en kort beskrivning på vilka funktioner vi har tillgång till. Funktionerna är av praktiska skäl skrivna på Engelska. Find and Fix : Unbounded surfaces, Untrimmed surfaces. Duplicated -points, -edges, and surfaces T-junction intersection, Overlapping edges, Unused entities, Closed NURBS surfaces, Degenerate NURBS, Folded / highly distorted NURBS, Self-intersecting NURBS, Twisted NURBS, Discontinuous NURBS, Normalise NURBS parameter space, Replace surface, Non-finite area, Partially collapsed, Embedding surface needs extending, Unclosed shells, Non-finite volume, Bodies containing voids, Edge and Face sloppiness, Simplify definitions, Reduce to straight edges, Convert to NURBS, Reduce number of NURBS knots, Reduce max. NURBS degree, Import / Export IGES, STEP, VDAFS, STL, ACIS, Parasolid, Native, for: Neutral, Catia, I-DEAS, Pro/ENGINEER, SolidWorks, Unigraphics, AutoCAD, Inventor, SolidEdge. Det finns även tillgång till ca. 30 st övriga rena konverteringsformat. Icke önskat trappsteg mellan ytorna! Konvertering och justering. Tvistad yta! Justerade ytor. Självkorsad /tvistad yta Justerade ytor Antal fel som åtgärdats. 1. Poorly connected edges T-junction Folded NURBS edges 6 4. Folded NURBS surfaces 8 5. Twisted NURBS surfaces Justeringstid 30 minuter

5 Vi hjälper Er med, geometri- och NC beredning för 3- och 5 axlig fräsning. Exempel på utförda arbeten. Dysa till ventilationsanläggning. Geometri och NC beredning av insatser och elektroder till Femurpackare ortopediskt instrument. Produktutveckling, konstruktion och NC beredning av stålmodell. Förgasarrumsbotten. insatser och elektroder till Fixtur till sidopanel. Geometri och NC beredning av fixtur. Impeller Geometri och NC beredning av stålgjutmodell. Matarskruv sandgjutmodell. Monitorbrygga Formgivning, Geometri och NC beredning av vakuumformningsverktyg. Trycke Geometri och NC beredning av insatser och elektroder till Värmeskydd Geometri och NC beredning av insatser och elektroder till

6 Vi hjälper Er med, geometri- och NC beredning för 3- och 5 axlig fräsning. Exempel på utförda arbeten. Växellåda sandgjutmodell. Växelhus Geometriberedning av pressgjutningsverktyg. Sidokåpa plastgjutform. Halvring till spole till fusionskraftverk. sandgjutmodell och stålgjutmodell. Oljetråg sandgjutmodell. Luftkanal formblåsningsverktyg.
