1 Digital Colour Plasma Television Model Name 42PD9700C 42PD9700N USER'S MANUAL BRUKERHÅNDBOK BRUKSANVISNING KÄYTTÖOPAS BRUGERVEJLEDNING GEBRUIKSAANWIJZING ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ 42PD9700U 42PD9R10 55PD9700C 55PD9700N 55PD9700U This is the image of the model 42PD9700U. READ THE INSTRUCTIONS INSIDE CAREFULLY. KEEP THIS USER MANUAL FOR FUTURE REFERENCE For future reference, record the serial number of your monitor. SERIAL NO. This serial number is located on the rear of the monitor. Ver. 1

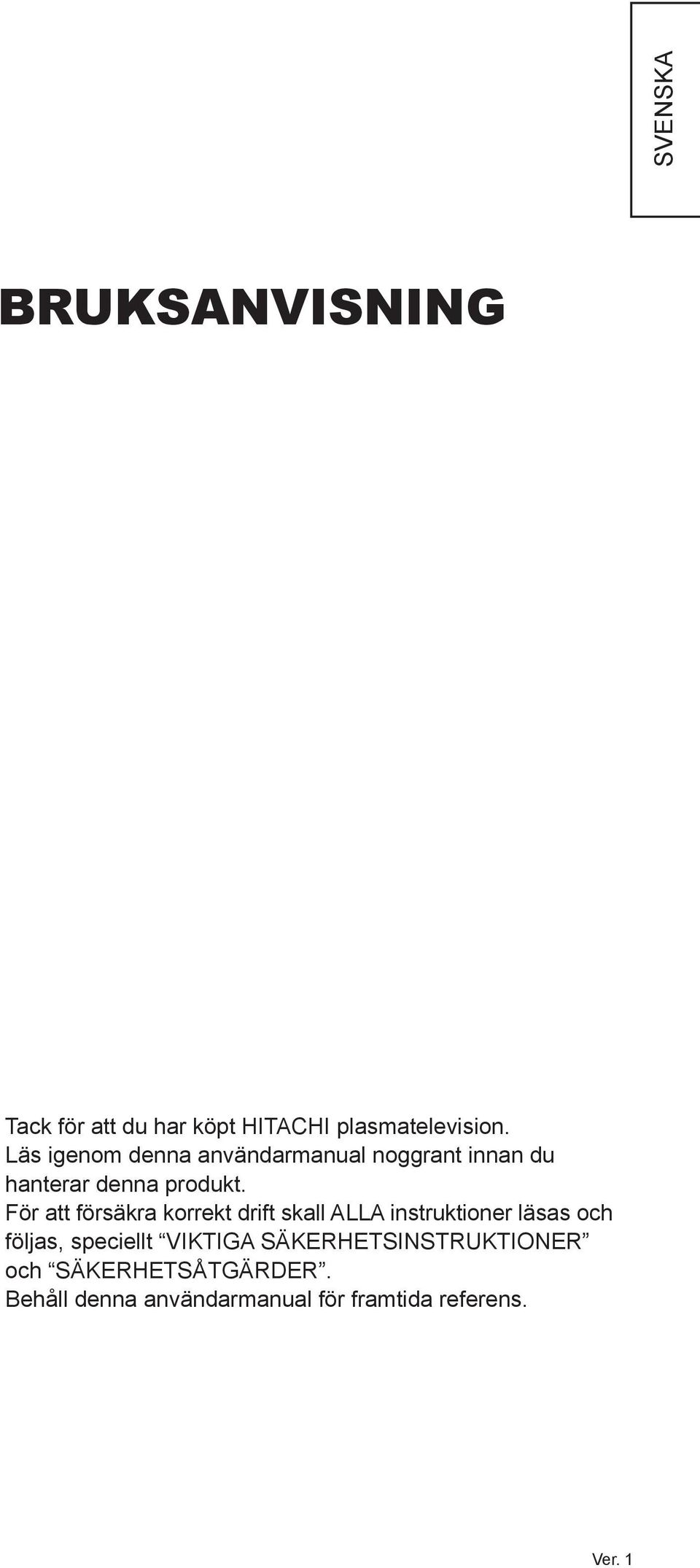

2 SVENSKA BRUKSANVISNING Tack för att du har köpt HITACHI plasmatelevision. Läs igenom denna användarmanual noggrant innan du hanterar denna produkt. För att försäkra korrekt drift skall ALLA instruktioner läsas och följas, speciellt VIKTIGA SÄKERHETSINSTRUKTIONER och SÄKERHETSÅTGÄRDER. Behåll denna användarmanual för framtida referens. Ver. 1

3 INNEHÅLL VIKTIGA SÄKERHETSINSTRUKTIONER... 2 INTRODUKTION...3 Om denna manual... 3 Varumärkesrenommé... 3 Om programvara... 3 Användarinformation tillämplig i länder inom den Europeiska unionen... 3 SÄKERHETSÅTGÄRDER...4 Om symbolerna... 4 Rengöring och underhåll... 7 OM PLASMASKÄRMEN...8 Bildkvarhållning på plasmaskärm... 8 Vanliga karaktäristik för plasmaskärmar... 8 FUNKTIONER...9 MEDFÖLJANDE TILLBEHÖR...9 KOMPONENTNAMN...10 Huvudenhet Fjärrkontroll FÖRBEREDELSE...12 Batteriinstallation för fjärrkontroll Att hantera fjärrkontrollen Försiktighetsåtgärder när huvudenhet flyttas Säkerhetsåtgärder vid installation av huvudenhet Åtgärder som motverkar vältning ANSLUTNING...14 Kabelfästen Anslutningsprocedur GRUNDLÄGGANDE HANTERING...20 Ström på/av Enkel förinställning Volym UPP/NER Dämpa Ingångsbyte till TV/AV1-5, HDMI och RGB Ingångssignal skärmvisning INSTÄLLNING AV TV...24 Hur OSD-systemet (On Screen Display) används Språkmeny Inställningsmeny (TV-läge) Inställningsmeny (AV-läge) Inställningsmeny (RGB-läge) Funktionsmeny Bildmeny (TV/AV-läge) Bildmeny (RGB-läge) Ljudmeny Timermeny Analog text-tv DRIFT AV MARKSÄND DIGITAL TV (DTT).. 40 Hur OSD-systemet (On Screen Display) används Ändra förinställning Kanalval Kanalsortering Kanalredigering Att använda informationsverktyget Timerprogrammering Konfigurera inställningen Standardiserat gränssnitt TV-inställningsmeny FUNKTION...51 Vridbart bordstativ Storleksväxling Flerbildsläge Bildfrysning Fotoingångsfunktion Ljudväxling Energisparläge DVD-spelare/STB-val FELSÖKNING...70 När följande meddelande visas på skärmen Symtom och checklista PRODUKTSPECIFIKATIONER...73 Signalingång Rekommenderad signallista VIKTIGA SÄKERHETSINSTRUKTIONER Läs dessa instruktioner noggrant. Behåll instruktionerna som framtida referens. Beakta alla varningar och försiktighetsåtgärder för att förebygga möjlig skada. Följ alla instruktioner. Felaktig hantering kan leda till personskada och/eller allvarlig skada på enheten vilket kan förkorta dess användartid. Blockera inga ventilationsöppningar. Installera produkten i enlighet med tillverkarens instruktioner. Innan teknisk support eller servicetekniker kontaktas skall FELSÖKNING ( ) läsas för att fastställa symtomen när problem uppstår under installation eller drift av produkten. Om allvarliga problem uppstår (såsom rök eller onormal lukt från enheten) skall huvudströmmen stängas av, elkabeln dras ut och sedan skall din lokala försäljare omedelbart kontaktas.

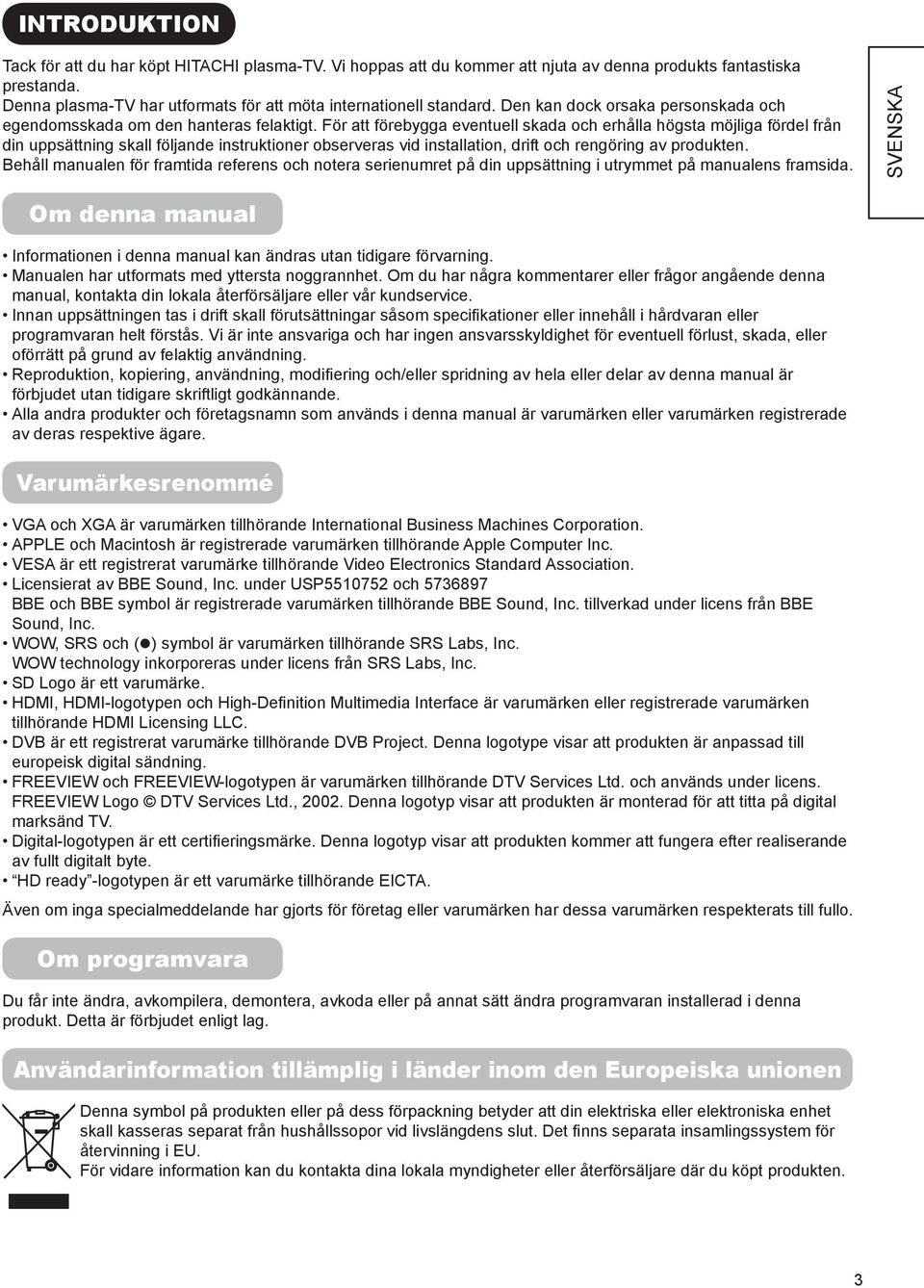

4 INTRODUKTION Tack för att du har köpt HITACHI plasma-tv. Vi hoppas att du kommer att njuta av denna produkts fantastiska prestanda. Denna plasma-tv har utformats för att möta internationell standard. Den kan dock orsaka personskada och egendomsskada om den hanteras felaktigt. För att förebygga eventuell skada och erhålla högsta möjliga fördel från din uppsättning skall följande instruktioner observeras vid installation, drift och rengöring av produkten. Behåll manualen för framtida referens och notera serienumret på din uppsättning i utrymmet på manualens framsida. SVENSKA Om denna manual Informationen i denna manual kan ändras utan tidigare förvarning. Manualen har utformats med yttersta noggrannhet. Om du har några kommentarer eller frågor angående denna manual, kontakta din lokala återförsäljare eller vår kundservice. Innan uppsättningen tas i drift skall förutsättningar såsom specifikationer eller innehåll i hårdvaran eller programvaran helt förstås. Vi är inte ansvariga och har ingen ansvarsskyldighet för eventuell förlust, skada, eller oförrätt på grund av felaktig användning. Reproduktion, kopiering, användning, modifiering och/eller spridning av hela eller delar av denna manual är förbjudet utan tidigare skriftligt godkännande. Alla andra produkter och företagsnamn som används i denna manual är varumärken eller varumärken registrerade av deras respektive ägare. Varumärkesrenommé VGA och XGA är varumärken tillhörande International Business Machines Corporation. APPLE och Macintosh är registrerade varumärken tillhörande Apple Computer Inc. VESA är ett registrerat varumärke tillhörande Video Electronics Standard Association. Licensierat av BBE Sound, Inc. under USP och BBE och BBE symbol är registrerade varumärken tillhörande BBE Sound, Inc. tillverkad under licens från BBE Sound, Inc. WOW, SRS och ( ) symbol är varumärken tillhörande SRS Labs, Inc. WOW technology inkorporeras under licens från SRS Labs, Inc. SD Logo är ett varumärke. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI Licensing LLC. DVB är ett registrerat varumärke tillhörande DVB Project. Denna logotype visar att produkten är anpassad till europeisk digital sändning. FREEVIEW och FREEVIEW-logotypen är varumärken tillhörande DTV Services Ltd. och används under licens. FREEVIEW Logo DTV Services Ltd., Denna logotyp visar att produkten är monterad för att titta på digital marksänd TV. Digital-logotypen är ett certifieringsmärke. Denna logotyp visar att produkten kommer att fungera efter realiserande av fullt digitalt byte. HD ready -logotypen är ett varumärke tillhörande EICTA. Även om inga specialmeddelande har gjorts för företag eller varumärken har dessa varumärken respekterats till fullo. Om programvara Du får inte ändra, avkompilera, demontera, avkoda eller på annat sätt ändra programvaran installerad i denna produkt. Detta är förbjudet enligt lag. Användarinformation tillämplig i länder inom den Europeiska unionen Denna symbol på produkten eller på dess förpackning betyder att din elektriska eller elektroniska enhet skall kasseras separat från hushållssopor vid livslängdens slut. Det finns separata insamlingssystem för återvinning i EU. För vidare information kan du kontakta dina lokala myndigheter eller återförsäljare där du köpt produkten. 3

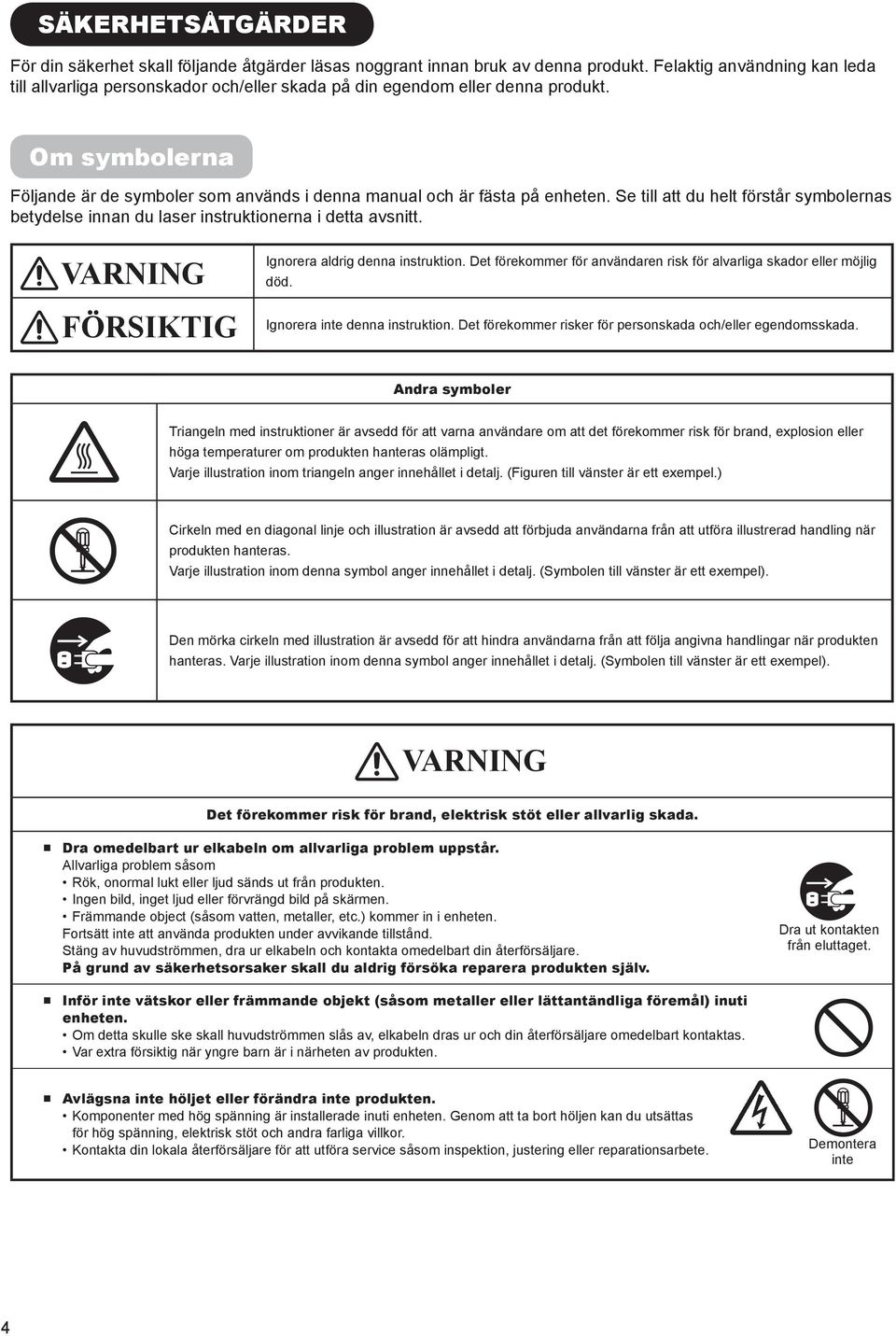

5 SÄKERHETSÅTGÄRDER För din säkerhet skall följande åtgärder läsas noggrant innan bruk av denna produkt. Felaktig användning kan leda till allvarliga personskador och/eller skada på din egendom eller denna produkt. Om symbolerna Följande är de symboler som används i denna manual och är fästa på enheten. Se till att du helt förstår symbolernas betydelse innan du laser instruktionerna i detta avsnitt. VARNING FÖRSIKTIG Ignorera aldrig denna instruktion. Det förekommer för användaren risk för alvarliga skador eller möjlig död. Ignorera inte denna instruktion. Det förekommer risker för personskada och/eller egendomsskada. Andra symboler Triangeln med instruktioner är avsedd för att varna användare om att det förekommer risk för brand, explosion eller höga temperaturer om produkten hanteras olämpligt. Varje illustration inom triangeln anger innehållet i detalj. (Figuren till vänster är ett exempel.) Cirkeln med en diagonal linje och illustration är avsedd att förbjuda användarna från att utföra illustrerad handling när produkten hanteras. Varje illustration inom denna symbol anger innehållet i detalj. (Symbolen till vänster är ett exempel). Den mörka cirkeln med illustration är avsedd för att hindra användarna från att följa angivna handlingar när produkten hanteras. Varje illustration inom denna symbol anger innehållet i detalj. (Symbolen till vänster är ett exempel). VARNING Det förekommer risk för brand, elektrisk stöt eller allvarlig skada. Dra omedelbart ur elkabeln om allvarliga problem uppstår. Allvarliga problem såsom Rök, onormal lukt eller ljud sänds ut från produkten. Ingen bild, inget ljud eller förvrängd bild på skärmen. Främmande object (såsom vatten, metaller, etc.) kommer in i enheten. Fortsätt inte att använda produkten under avvikande tillstånd. Stäng av huvudströmmen, dra ur elkabeln och kontakta omedelbart din återförsäljare. På grund av säkerhetsorsaker skall du aldrig försöka reparera produkten själv. Dra ut kontakten från eluttaget. Inför inte vätskor eller främmande objekt (såsom metaller eller lättantändliga föremål) inuti enheten. Om detta skulle ske skall huvudströmmen slås av, elkabeln dras ur och din återförsäljare omedelbart kontaktas. Var extra försiktig när yngre barn är i närheten av produkten. Avlägsna inte höljet eller förändra inte produkten. Komponenter med hög spänning är installerade inuti enheten. Genom att ta bort höljen kan du utsättas för hög spänning, elektrisk stöt och andra farliga villkor. Kontakta din lokala återförsäljare för att utföra service såsom inspektion, justering eller reparationsarbete. Demontera inte 4

6 SÄKERHETSÅTGÄRDER (fortsättning) VARNING Det förekommer risk för brand, elektrisk stöt eller allvarlig skada. SVENSKA Placera inte några föremål ovanpå enheten. Föremål såsom Vätskebehållare (vas, akvarium, blomkruka, smink eller flytande medicin). Om vatten eller vätska spills på enheten kan detta orsaka kortslutning och leda till brand eller elektrisk stöt. Om detta skulle ske skall huvudströmmen slås av, elkabeln dras ur och din återförsäljare omedelbart kontaktas. Placera inget tungt ovanpå enheten. Klättra inte eller häng på enheten. Låt inte dina husdjur sitta på enheten. Exponera inte enheten för regn eller fukt. Använd aldrig enheten i badrum eller duschrum. Var försiktig när du använder produkten utomhus, speciellt i regnigt eller snöigt väder och på stranden eller vid vatten. När denna produkt blir våt kan detta orsaka brand eller elektrisk stöt. Dra ut sladden på denna enhet vid åska. För att minska risken för elektrisk stöt skall produkten inte röras vid blixtar. Dra ut kontakten från eluttaget. Gör inget som kan skada elkabeln. Du skall inte skada, modifiera, snurra, böja med tvång, värma eller dra för hårt i elkabeln. Placera inte tunga föremål (inklusive enheten själv) ovanpå elkabeln. Om elkabeln är skadad, kontakta din återförsäljare för reparationer eller utbyte. Använd endast med avsedd elektrisk spänning. För att förebygga risk för brand eller elektrisk stöt skall denna produkt endast drivas med den spänning som anges på enheten. Se upp för att tappa enheten eller utsätta den för kraftiga stötar. Var extra försiktig då du flyttar enheten. Plasmaskärmen är gjord av glas. Om den skulle gå sönder kan du bli skadad av det krossade glaset. Om du skulle tappa enheten eller om skåpet är skadat skall huvudströmmen stängas av, elkabeln dras ur och din lokala återförsäljare omedelbart kontaktas. Fortsatt bruk av produkten med ovanstående tillstånd skulle orsaka brand eller elektrisk stöt. Avlägsna damm eller metaller på eller runt bladet på elkontakten regelbundet. Fortsatt bruk av produkten med ovanstående tillstånd kan orsaka brand eller elektrisk stöt. Dra alltid ur elkabeln först och rengör sedan bladen med ett torrt tyg. Placera inte enheten på en ostadig yta. Ostadiga platser såsom lutande yta eller ostadig hylla, bord, stativ eller vagn. Om enheten ramlar ner kan den orsaka personskada. 5

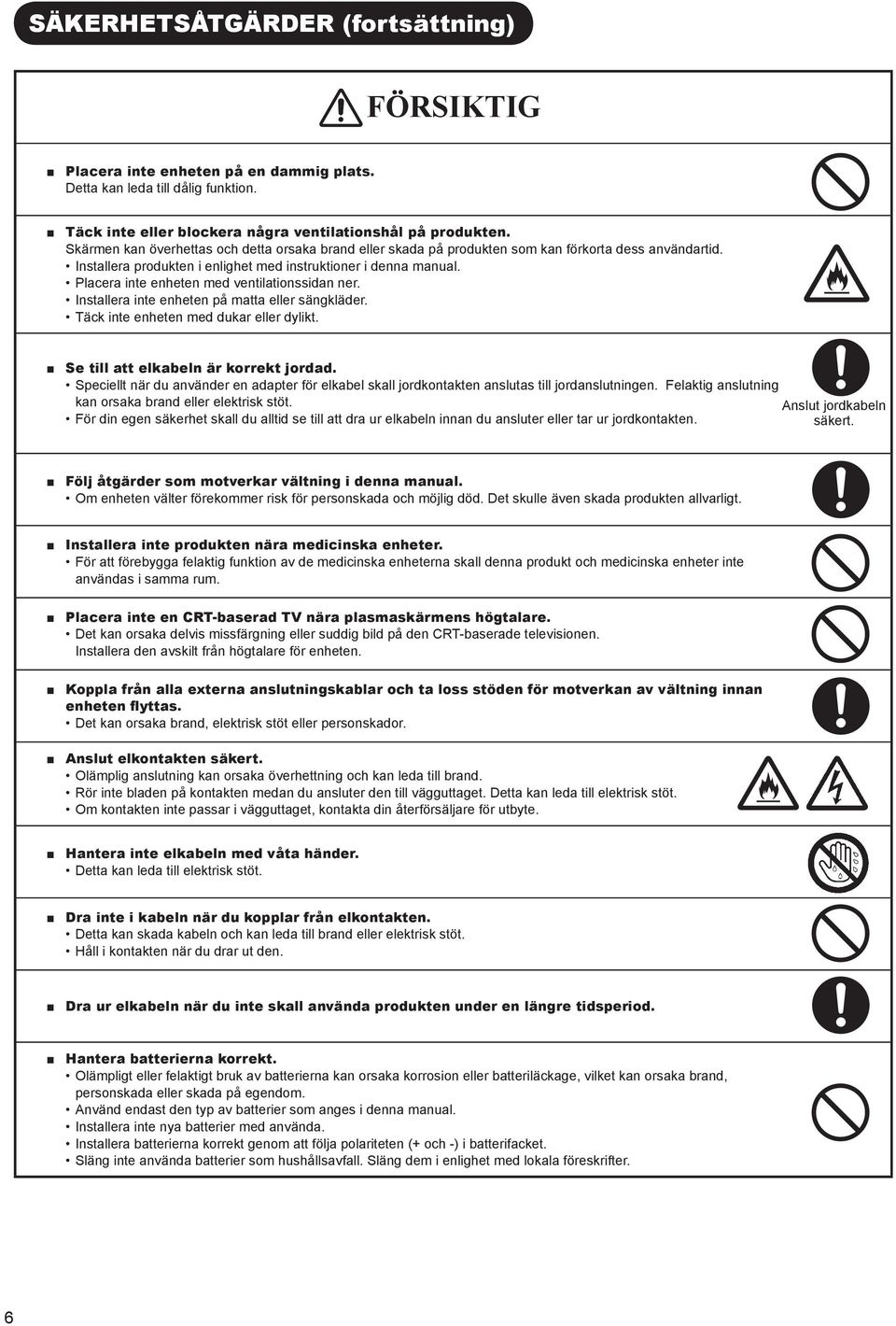

7 SÄKERHETSÅTGÄRDER (fortsättning) FÖRSIKTIG Placera inte enheten på en dammig plats. Detta kan leda till dålig funktion. Täck inte eller blockera några ventilationshål på produkten. Skärmen kan överhettas och detta orsaka brand eller skada på produkten som kan förkorta dess användartid. Installera produkten i enlighet med instruktioner i denna manual. Placera inte enheten med ventilationssidan ner. Installera inte enheten på matta eller sängkläder. Täck inte enheten med dukar eller dylikt. Se till att elkabeln är korrekt jordad. Speciellt när du använder en adapter för elkabel skall jordkontakten anslutas till jordanslutningen. Felaktig anslutning kan orsaka brand eller elektrisk stöt. För din egen säkerhet skall du alltid se till att dra ur elkabeln innan du ansluter eller tar ur jordkontakten. Anslut jordkabeln säkert. Följ åtgärder som motverkar vältning i denna manual. Om enheten välter förekommer risk för personskada och möjlig död. Det skulle även skada produkten allvarligt. Installera inte produkten nära medicinska enheter. För att förebygga felaktig funktion av de medicinska enheterna skall denna produkt och medicinska enheter inte användas i samma rum. Placera inte en CRT-baserad TV nära plasmaskärmens högtalare. Det kan orsaka delvis missfärgning eller suddig bild på den CRT-baserade televisionen. Installera den avskilt från högtalare för enheten. Koppla från alla externa anslutningskablar och ta loss stöden för motverkan av vältning innan enheten flyttas. Det kan orsaka brand, elektrisk stöt eller personskador. Anslut elkontakten säkert. Olämplig anslutning kan orsaka överhettning och kan leda till brand. Rör inte bladen på kontakten medan du ansluter den till vägguttaget. Detta kan leda till elektrisk stöt. Om kontakten inte passar i vägguttaget, kontakta din återförsäljare för utbyte. Hantera inte elkabeln med våta händer. Detta kan leda till elektrisk stöt. Dra inte i kabeln när du kopplar från elkontakten. Detta kan skada kabeln och kan leda till brand eller elektrisk stöt. Håll i kontakten när du drar ut den. Dra ur elkabeln när du inte skall använda produkten under en längre tidsperiod. Hantera batterierna korrekt. Olämpligt eller felaktigt bruk av batterierna kan orsaka korrosion eller batteriläckage, vilket kan orsaka brand, personskada eller skada på egendom. Använd endast den typ av batterier som anges i denna manual. Installera inte nya batterier med använda. Installera batterierna korrekt genom att följa polariteten ( och -) i batterifacket. Släng inte använda batterier som hushållsavfall. Släng dem i enlighet med lokala föreskrifter. 6

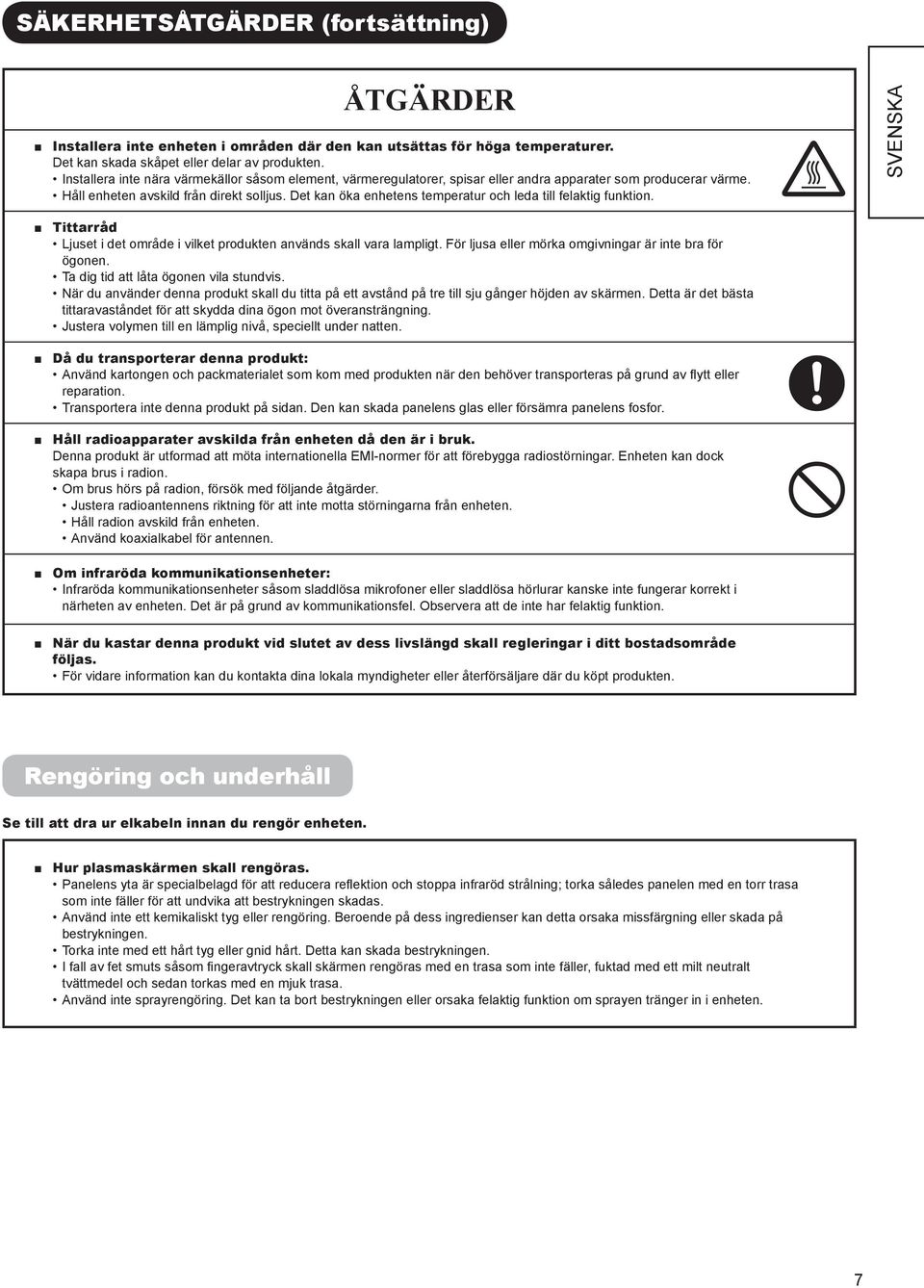

8 SÄKERHETSÅTGÄRDER (fortsättning) ÅTGÄRDER Installera inte enheten i områden där den kan utsättas för höga temperaturer. Det kan skada skåpet eller delar av produkten. Installera inte nära värmekällor såsom element, värmeregulatorer, spisar eller andra apparater som producerar värme. Håll enheten avskild från direkt solljus. Det kan öka enhetens temperatur och leda till felaktig funktion. SVENSKA Tittarråd Ljuset i det område i vilket produkten används skall vara lampligt. För ljusa eller mörka omgivningar är inte bra för ögonen. Ta dig tid att låta ögonen vila stundvis. När du använder denna produkt skall du titta på ett avstånd på tre till sju gånger höjden av skärmen. Detta är det bästa tittaravaståndet för att skydda dina ögon mot överansträngning. Justera volymen till en lämplig nivå, speciellt under natten. Då du transporterar denna produkt: Använd kartongen och packmaterialet som kom med produkten när den behöver transporteras på grund av flytt eller reparation. Transportera inte denna produkt på sidan. Den kan skada panelens glas eller försämra panelens fosfor. Håll radioapparater avskilda från enheten då den är i bruk. Denna produkt är utformad att möta internationella EMI-normer för att förebygga radiostörningar. Enheten kan dock skapa brus i radion. Om brus hörs på radion, försök med följande åtgärder. Justera radioantennens riktning för att inte motta störningarna från enheten. Håll radion avskild från enheten. Använd koaxialkabel för antennen. Om infraröda kommunikationsenheter: Infraröda kommunikationsenheter såsom sladdlösa mikrofoner eller sladdlösa hörlurar kanske inte fungerar korrekt i närheten av enheten. Det är på grund av kommunikationsfel. Observera att de inte har felaktig funktion. När du kastar denna produkt vid slutet av dess livslängd skall regleringar i ditt bostadsområde följas. För vidare information kan du kontakta dina lokala myndigheter eller återförsäljare där du köpt produkten. Rengöring och underhåll Se till att dra ur elkabeln innan du rengör enheten. Hur plasmaskärmen skall rengöras. Panelens yta är specialbelagd för att reducera reflektion och stoppa infraröd strålning; torka således panelen med en torr trasa som inte fäller för att undvika att bestrykningen skadas. Använd inte ett kemikaliskt tyg eller rengöring. Beroende på dess ingredienser kan detta orsaka missfärgning eller skada på bestrykningen. Torka inte med ett hårt tyg eller gnid hårt. Detta kan skada bestrykningen. I fall av fet smuts såsom fingeravtryck skall skärmen rengöras med en trasa som inte fäller, fuktad med ett milt neutralt tvättmedel och sedan torkas med en mjuk trasa. Använd inte sprayrengöring. Det kan ta bort bestrykningen eller orsaka felaktig funktion om sprayen tränger in i enheten. 7

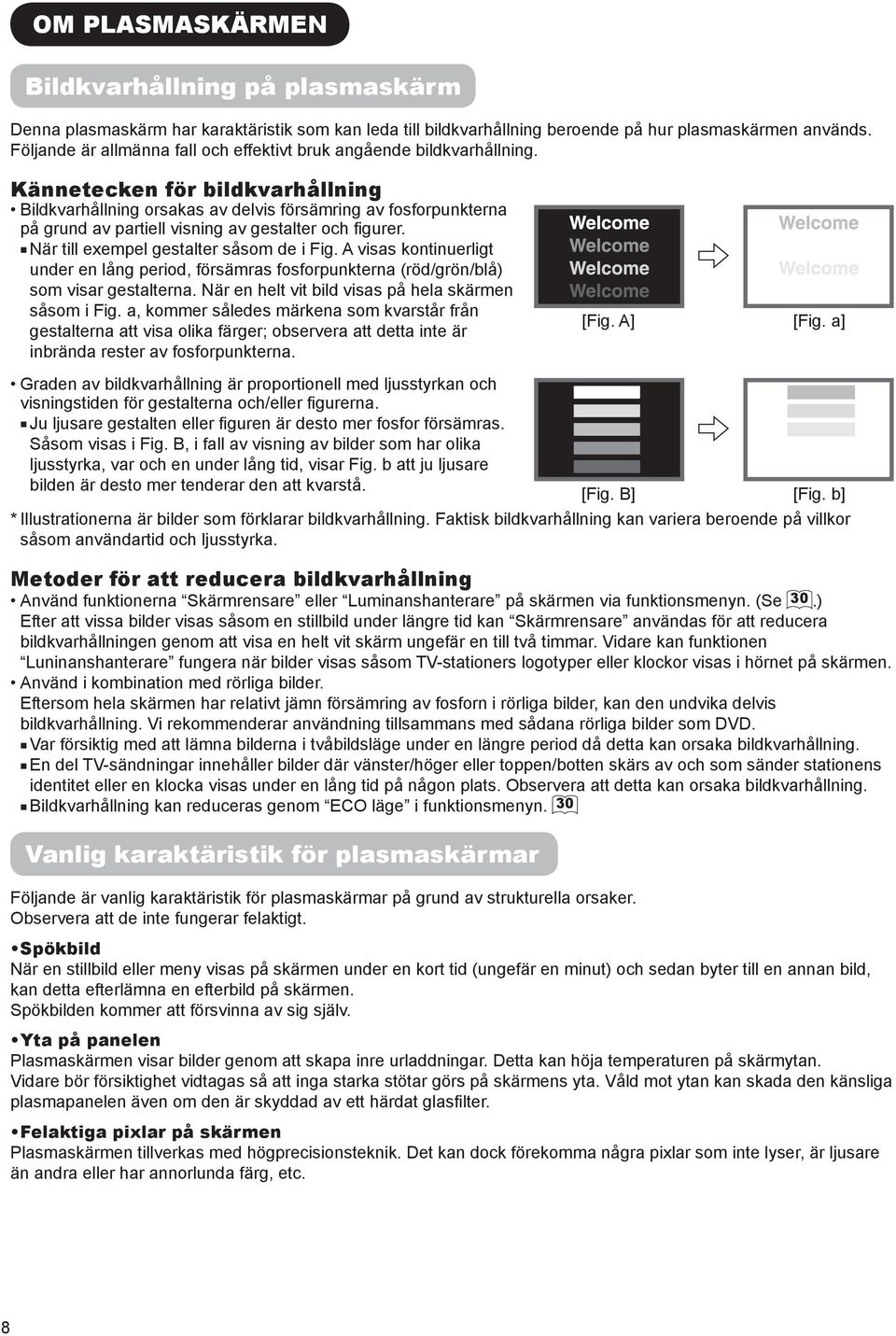

9 OM PLASMASKÄRMEN Bildkvarhållning på plasmaskärm Denna plasmaskärm har karaktäristik som kan leda till bildkvarhållning beroende på hur plasmaskärmen används. Följande är allmänna fall och effektivt bruk angående bildkvarhållning. Kännetecken för bildkvarhållning Bildkvarhållning orsakas av delvis försämring av fosforpunkterna på grund av partiell visning av gestalter och figurer. När till exempel gestalter såsom de i Fig. A visas kontinuerligt under en lång period, försämras fosforpunkterna (röd/grön/blå) som visar gestalterna. När en helt vit bild visas på hela skärmen såsom i Fig. a, kommer således märkena som kvarstår från gestalterna att visa olika färger; observera att detta inte är inbrända rester av fosforpunkterna. [Fig. A] [Fig. a] Graden av bildkvarhållning är proportionell med ljusstyrkan och visningstiden för gestalterna och/eller figurerna. Ju ljusare gestalten eller figuren är desto mer fosfor försämras. Såsom visas i Fig. B, i fall av visning av bilder som har olika ljusstyrka, var och en under lång tid, visar Fig. b att ju ljusare bilden är desto mer tenderar den att kvarstå. * Illustrationerna är bilder som förklarar bildkvarhållning. Faktisk bildkvarhållning kan variera beroende på villkor såsom användartid och ljusstyrka. Metoder för att reducera bildkvarhållning Använd funktionerna Skärmrensare eller Luminanshanterare på skärmen via funktionsmenyn. (Se 30.) Efter att vissa bilder visas såsom en stillbild under längre tid kan Skärmrensare användas för att reducera bildkvarhållningen genom att visa en helt vit skärm ungefär en till två timmar. Vidare kan funktionen Luninanshanterare fungera när bilder visas såsom TV-stationers logotyper eller klockor visas i hörnet på skärmen. Använd i kombination med rörliga bilder. Eftersom hela skärmen har relativt jämn försämring av fosforn i rörliga bilder, kan den undvika delvis bildkvarhållning. Vi rekommenderar användning tillsammans med sådana rörliga bilder som DVD. Var försiktig med att lämna bilderna i tvåbildsläge under en längre period då detta kan orsaka bildkvarhållning. En del TV-sändningar innehåller bilder där vänster/höger eller toppen/botten skärs av och som sänder stationens identitet eller en klocka visas under en lång tid på någon plats. Observera att detta kan orsaka bildkvarhållning. Bildkvarhållning kan reduceras genom ECO läge i funktionsmenyn. 30 Vanlig karaktäristik för plasmaskärmar [Fig. B] [Fig. b] Följande är vanlig karaktäristik för plasmaskärmar på grund av strukturella orsaker. Observera att de inte fungerar felaktigt. Spökbild När en stillbild eller meny visas på skärmen under en kort tid (ungefär en minut) och sedan byter till en annan bild, kan detta efterlämna en efterbild på skärmen. Spökbilden kommer att försvinna av sig själv. Yta på panelen Plasmaskärmen visar bilder genom att skapa inre urladdningar. Detta kan höja temperaturen på skärmytan. Vidare bör försiktighet vidtagas så att inga starka stötar görs på skärmens yta. Våld mot ytan kan skada den känsliga plasmapanelen även om den är skyddad av ett härdat glasfilter. Felaktiga pixlar på skärmen Plasmaskärmen tillverkas med högprecisionsteknik. Det kan dock förekomma några pixlar som inte lyser, är ljusare än andra eller har annorlunda färg, etc. 8

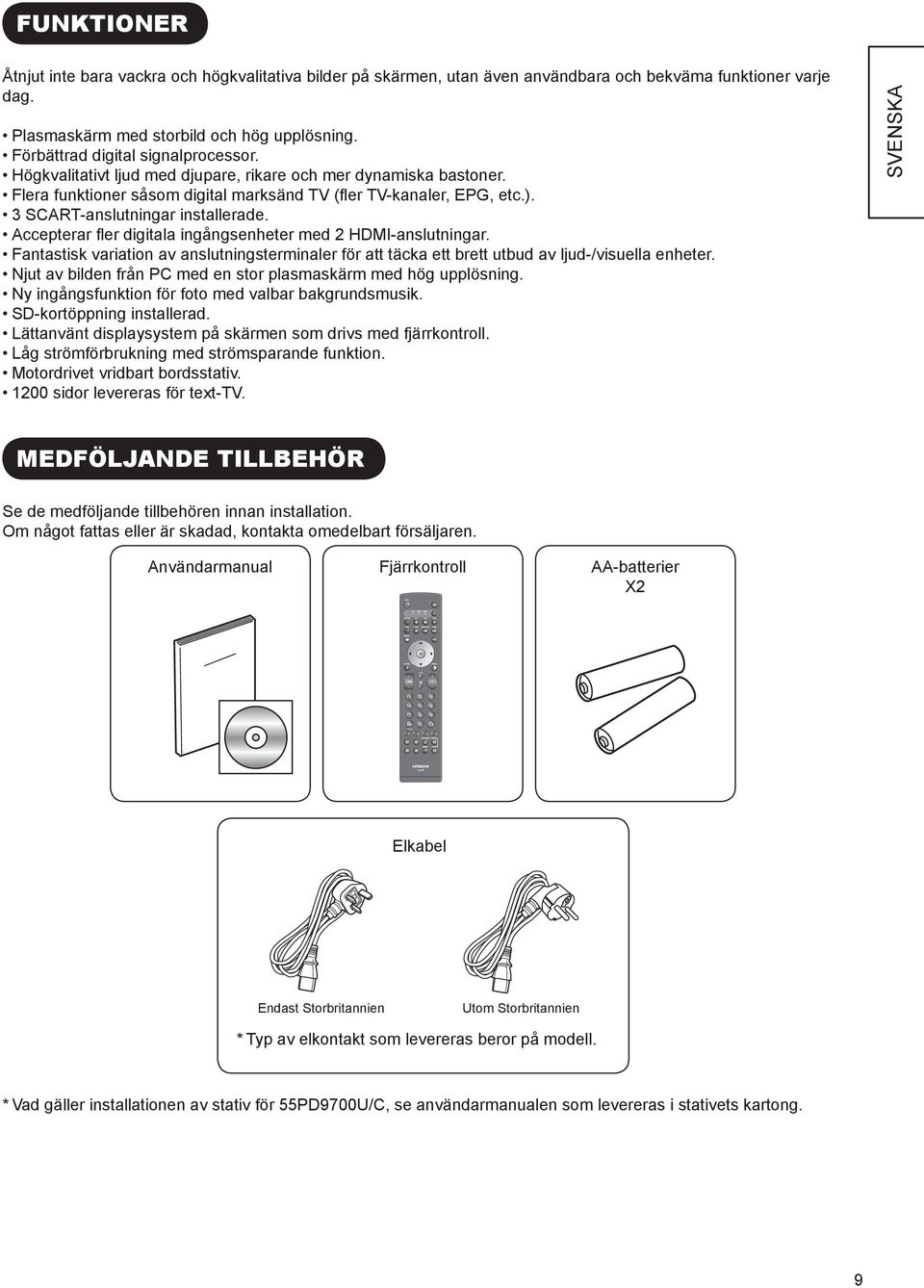

10 FUNKTIONER Åtnjut inte bara vackra och högkvalitativa bilder på skärmen, utan även användbara och bekväma funktioner varje dag. Plasmaskärm med storbild och hög upplösning. Förbättrad digital signalprocessor. Högkvalitativt ljud med djupare, rikare och mer dynamiska bastoner. Flera funktioner såsom digital marksänd TV (fler TV-kanaler, EPG, etc.). 3 SCART-anslutningar installerade. Accepterar fler digitala ingångsenheter med 2 HDMI-anslutningar. Fantastisk variation av anslutningsterminaler för att täcka ett brett utbud av ljud-/visuella enheter. Njut av bilden från PC med en stor plasmaskärm med hög upplösning. Ny ingångsfunktion för foto med valbar bakgrundsmusik. SD-kortöppning installerad. Lättanvänt displaysystem på skärmen som drivs med fjärrkontroll. Låg strömförbrukning med strömsparande funktion. Motordrivet vridbart bordsstativ sidor levereras för text-tv. SVENSKA MEDFÖLJANDE TILLBEHÖR Se de medföljande tillbehören innan installation. Om något fattas eller är skadad, kontakta omedelbart försäljaren. Användarmanual Fjärrkontroll AA-batterier X2 Elkabel Endast Storbritannien Utom Storbritannien * Typ av elkontakt som levereras beror på modell. * Vad gäller installationen av stativ för 55PD9700U/C, se användarmanualen som levereras i stativets kartong. 9

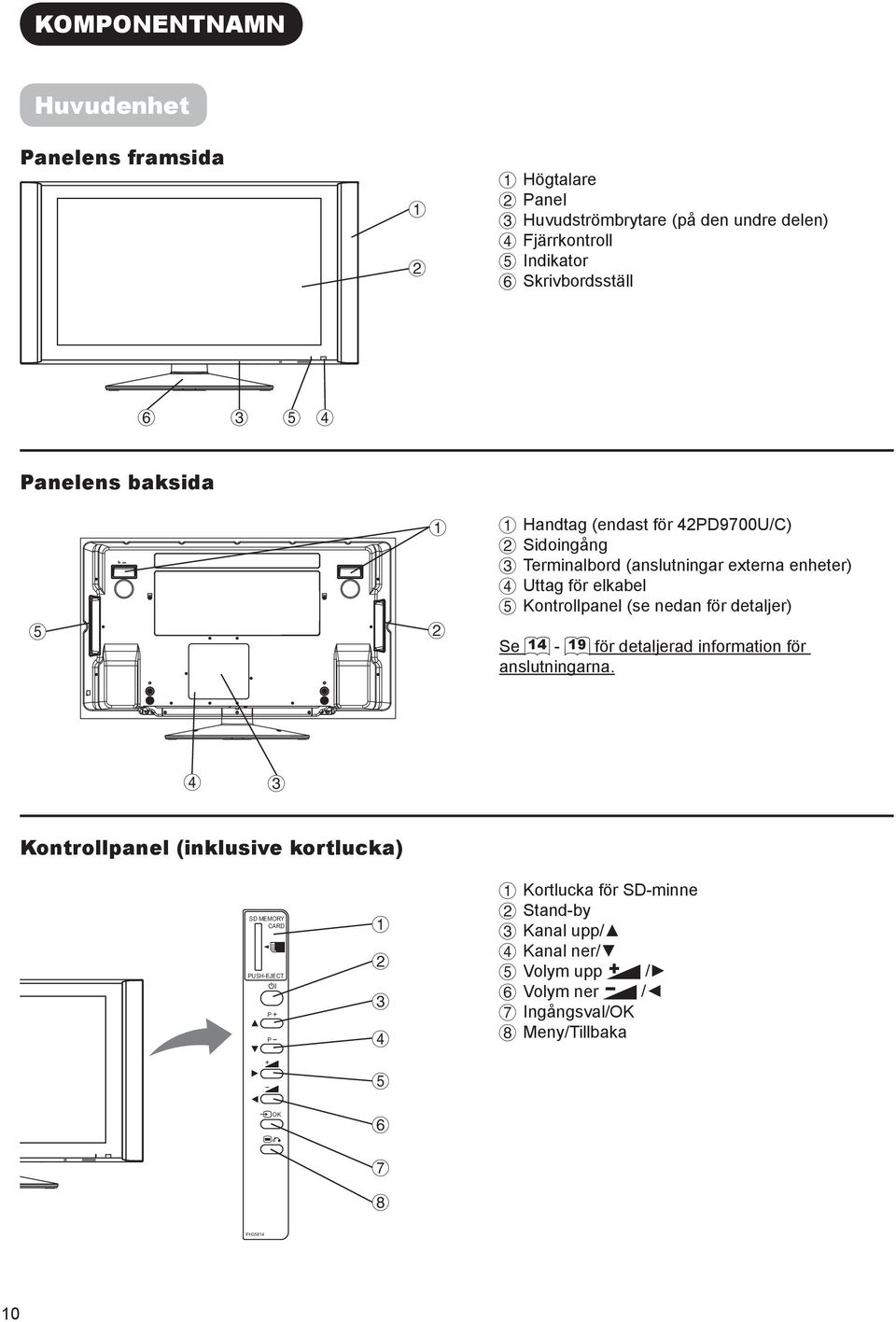

11 KOMPONENTNAMN Huvudenhet Panelens framsida Högtalare 2 Panel 3 Huvudströmbrytare (på den undre delen) 4 Fjärrkontroll 5 Indikator 6 Skrivbordsställ Panelens baksida Handtag (endast för 42PD9700U/C) 2 Sidoingång 3 Terminalbord (anslutningar externa enheter) 4 Uttag för elkabel 5 Kontrollpanel (se nedan för detaljer) Se för detaljerad information för anslutningarna. 4 3 Kontrollpanel (inklusive kortlucka) SD MEMORY CARD PUSH-EJECT P P Kortlucka för SD-minne 2 Stand-by 3 Kanal upp/ 4 Kanal ner/ 5 Volym upp / 6 Volym ner / 7 Ingångsval/OK 8 Meny/Tillbaka OK PH

12 KOMPONENTNAMN (fortsättning) # $ % ^ Fjärrkontroll & * ( ) q w e r 1 Standby 2 Funktionsval (TV/DVD/SAT) Tryck på denna knapp för att välja funktionsläge med indikerande LED-lampa. Normalt ställt på TV. 3 Ingångsval/DVD kontroll/fotoingångskontroll Tryck på denna knapp för att ändra ingångsläge. Vidare kan du använda dessa knappar medan du hanterar valt märke av DVD-spelare eller fotoingångsfunktion. 4 Meny 5 Markör 6 OK 7 Ljudläge Ljudläget kan ändras varje gång följande sekvens knappar trycks in. Film Musik Tal Favorit 8 CH I/II Detta är enbart för TV-ljud A2/NICAM-läge. 9 Volym upp/ner 0 Programval Tryck på dessa knappar för att välja ett TV-program direkt.! Fryst/Multi-läge [Håll] Tryck på denna knapp för att ändra bilden till fryst läge. Tryck igen för att återgå till normal bild. Vidare ändras bilden varje gång denna knapp trycks in under flerbildsläge till multiläge 2, 4 och 12. (Den kvarstår även sedan i [Färg (röd, grön, gul, blå)] # [Index] $ Tid [Avbryt] Tryck för att visa/avbryta visningen av tid på skärmen medan du tittar på ett program. % TV/Text [TV Text] Detta växlar mellan TV och text-tv. ^ Zoma [Text TVText] Tryck på denna knapp för att ändra bildstorlek. & Återta Genom att trycka på denna knapp visas ingångssignalens status. * Tillbaka Du kan använda denna knapp för att gå tillbaka till föregående meny. ( Bildläge Bildläget kan ändras varje gång följande sekvens knappar trycks in. Dynamisk Naturlig Bio ) Kanal upp/ner q Dämpa w Flerbild Tryck på denna knapp för att ändra bilden till flerbildsläge. Tryck igen för att återgå till normal bild. e Fotoingång (foto/rotera/bildvisning) Dessa knappar är för att visa och kontrollera bilder från en digital stillbildskamera eller USB-kortläsare. r Vridbart bordsstativ (med skrivbordsställ) Denna funktion är för att rotera TV:n. Välj rotationsgraden med markörtangenten. SVENSKA OBS En del knappar är endast för läget text-tv och andra knappar har olika funktioner i text-tv-läget än vid användning av TV-läget. Dessa knappar indikeras med [ ]. Se avsnittet Analog text-tv på sedan

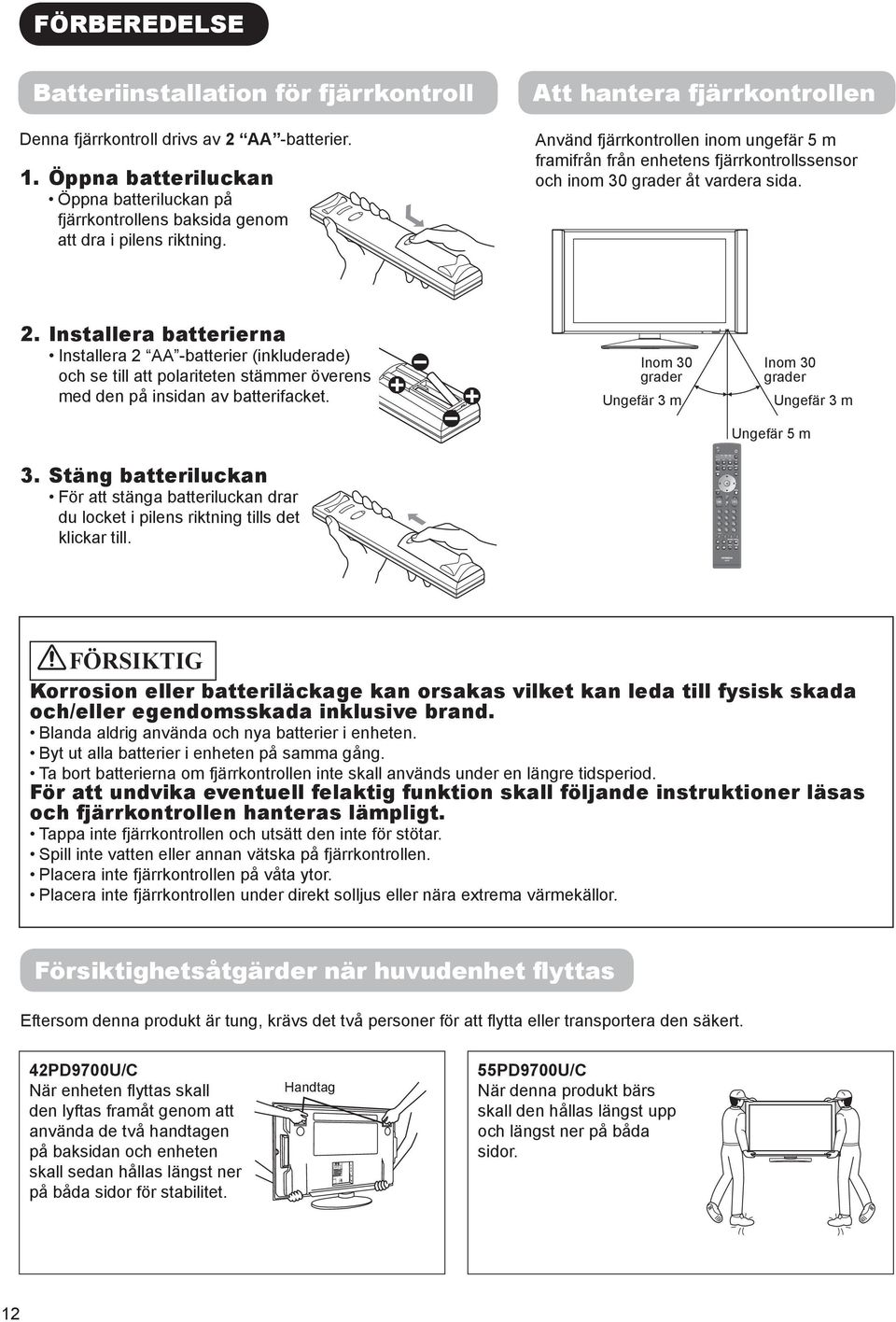

13 FÖRBEREDELSE Batteriinstallation för fjärrkontroll Denna fjärrkontroll drivs av 2 AA -batterier. 1. Öppna batteriluckan Öppna batteriluckan på fjärrkontrollens baksida genom att dra i pilens riktning. Att hantera fjärrkontrollen Använd fjärrkontrollen inom ungefär 5 m framifrån från enhetens fjärrkontrollssensor och inom 30 grader åt vardera sida. 2. Installera batterierna Installera 2 AA -batterier (inkluderade) och se till att polariteten stämmer överens med den på insidan av batterifacket. Inom 30 grader Inom 30 grader Ungefär 3 m Ungefär 3 m Ungefär 5 m 3. Stäng batteriluckan För att stänga batteriluckan drar du locket i pilens riktning tills det klickar till. FÖRSIKTIG Korrosion eller batteriläckage kan orsakas vilket kan leda till fysisk skada och/eller egendomsskada inklusive brand. Blanda aldrig använda och nya batterier i enheten. Byt ut alla batterier i enheten på samma gång. Ta bort batterierna om fjärrkontrollen inte skall används under en längre tidsperiod. För att undvika eventuell felaktig funktion skall följande instruktioner läsas och fjärrkontrollen hanteras lämpligt. Tappa inte fjärrkontrollen och utsätt den inte för stötar. Spill inte vatten eller annan vätska på fjärrkontrollen. Placera inte fjärrkontrollen på våta ytor. Placera inte fjärrkontrollen under direkt solljus eller nära extrema värmekällor. Försiktighetsåtgärder när huvudenhet flyttas Eftersom denna produkt är tung, krävs det två personer för att flytta eller transportera den säkert. 42PD9700U/C När enheten flyttas skall den lyftas framåt genom att använda de två handtagen på baksidan och enheten skall sedan hållas längst ner på båda sidor för stabilitet. 12 Handtag 55PD9700U/C När denna produkt bärs skall den hållas längst upp och längst ner på båda sidor.

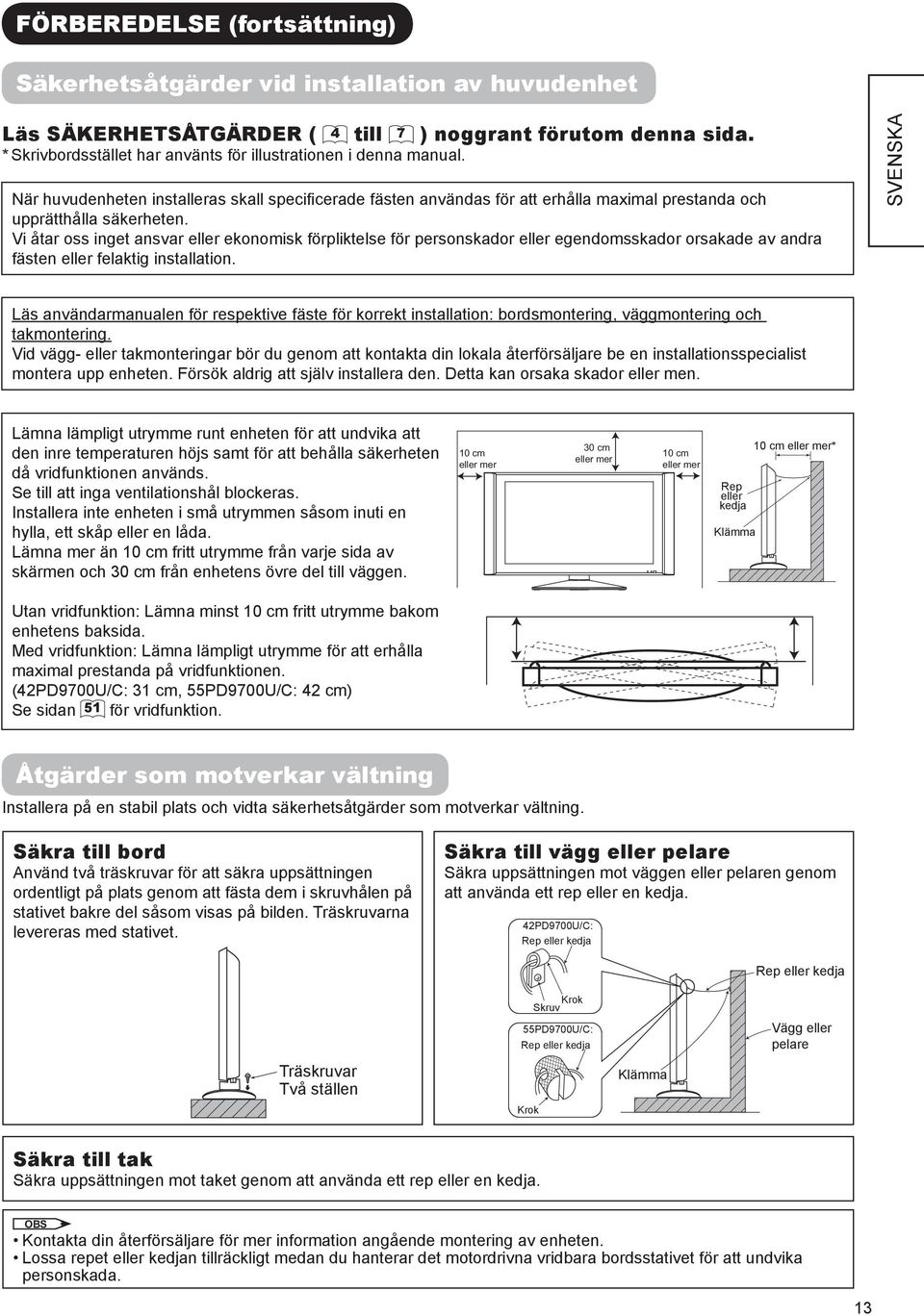

14 FÖRBEREDELSE (fortsättning) Säkerhetsåtgärder vid installation av huvudenhet Läs SÄKERHETSÅTGÄRDER ( 4 till 7 ) noggrant förutom denna sida. * Skrivbordsstället har använts för illustrationen i denna manual. När huvudenheten installeras skall specificerade fästen användas för att erhålla maximal prestanda och upprätthålla säkerheten. Vi åtar oss inget ansvar eller ekonomisk förpliktelse för personskador eller egendomsskador orsakade av andra fästen eller felaktig installation. SVENSKA Läs användarmanualen för respektive fäste för korrekt installation: bordsmontering, väggmontering och takmontering. Vid vägg- eller takmonteringar bör du genom att kontakta din lokala återförsäljare be en installationsspecialist montera upp enheten. Försök aldrig att själv installera den. Detta kan orsaka skador eller men. Lämna lämpligt utrymme runt enheten för att undvika att den inre temperaturen höjs samt för att behålla säkerheten då vridfunktionen används. Se till att inga ventilationshål blockeras. Installera inte enheten i små utrymmen såsom inuti en hylla, ett skåp eller en låda. Lämna mer än 10 cm fritt utrymme från varje sida av skärmen och 30 cm från enhetens övre del till väggen. 10 cm eller mer 30 cm eller mer 10 cm eller mer Rep eller kedja Klämma 10 cm eller mer* Utan vridfunktion: Lämna minst 10 cm fritt utrymme bakom enhetens baksida. Med vridfunktion: Lämna lämpligt utrymme för att erhålla maximal prestanda på vridfunktionen. (42PD9700U/C: 31 cm, 55PD9700U/C: 42 cm) Se sidan 51 för vridfunktion. Åtgärder som motverkar vältning Installera på en stabil plats och vidta säkerhetsåtgärder som motverkar vältning. Säkra till bord Använd två träskruvar för att säkra uppsättningen ordentligt på plats genom att fästa dem i skruvhålen på stativet bakre del såsom visas på bilden. Träskruvarna levereras med stativet. Säkra till vägg eller pelare Säkra uppsättningen mot väggen eller pelaren genom att använda ett rep eller en kedja. 42PD9700U/C: Rep eller kedja Rep eller kedja Krok Skruv 55PD9700U/C: Rep eller kedja Vägg eller pelare Träskruvar Två ställen Klämma Krok Säkra till tak Säkra uppsättningen mot taket genom att använda ett rep eller en kedja. OBS Kontakta din återförsäljare för mer information angående montering av enheten. Lossa repet eller kedjan tillräckligt medan du hanterar det motordrivna vridbara bordsstativet för att undvika personskada. 13

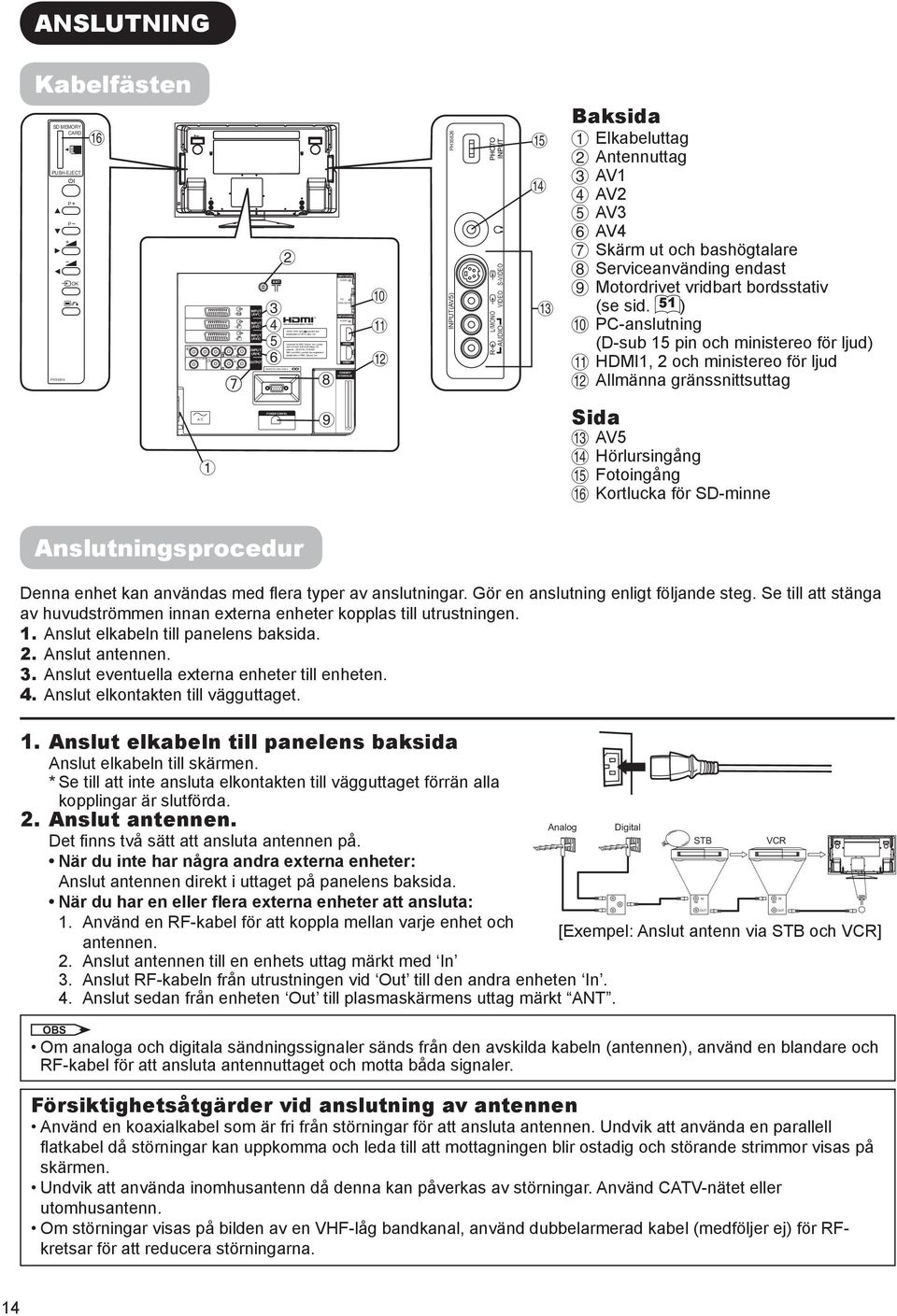

15 Y/VIDEO PB PR SUB WOOFER VIDEO L C L AUDIO MONO R AUDIO R SERVICE USE ONLY POWER SWIVEL WOW, SRS and symbol are trademarks of SRS Labs, Inc. Licensed by BBE Sound, Inc. under one or more of the following US patents : , BBE and BBE symbol are registered trademarks of BBE Sound, Inc. INPUT(RGB) AUDIO PC ANALOG RGB INPUT(HDMI) AUDIO HDMI2 HDMI1 COMMON INTERFACE C.2 C.1 ANSLUTNING Kabelfästen SD MEMORY CARD PUSH-EJECT P P OK PH35814 ^ INPUT (AV1) INPUT (AV2) INPUT (AV3) INPUT (AV4) OUTPUT ANT PH35826 INPUT(AV5) R L/MONO AUDIO VIDEO S-VIDEO % $ # Baksida 1 Elkabeluttag 2 Antennuttag 3 AV1 4 AV2 5 AV3 6 AV4 7 Skärm ut och bashögtalare 8 Serviceanvänding endast 9 Motordrivet vridbart bordsstativ (se sid. 51 ) 0 PC-anslutning (D-sub 15 pin och ministereo för ljud)! HDMI1, 2 och ministereo för Allmänna gränssnittsuttag A C 1 9 Sida # AV5 $ Hörlursingång % Fotoingång ^ Kortlucka för SD-minne Anslutningsprocedur Denna enhet kan användas med flera typer av anslutningar. Gör en anslutning enligt följande steg. Se till att stänga av huvudströmmen innan externa enheter kopplas till utrustningen. 1. Anslut elkabeln till panelens baksida. 2. Anslut antennen. 3. Anslut eventuella externa enheter till enheten. 4. Anslut elkontakten till vägguttaget. 1. Anslut elkabeln till panelens baksida Anslut elkabeln till skärmen. * Se till att inte ansluta elkontakten till vägguttaget förrän alla kopplingar är slutförda. 2. Anslut antennen. Analog Digital Det finns två sätt att ansluta antennen på. STB VCR När du inte har några andra externa enheter: Anslut antennen direkt i uttaget på panelens baksida. IN IN När du har en eller flera externa enheter att ansluta: OUT OUT 1. Använd en RF-kabel för att koppla mellan varje enhet och [Exempel: Anslut antenn via STB och VCR] antennen. 2. Anslut antennen till en enhets uttag märkt med In 3. Anslut RF-kabeln från utrustningen vid Out till den andra enheten In. 4. Anslut sedan från enheten Out till plasmaskärmens uttag märkt ANT. OBS Om analoga och digitala sändningssignaler sänds från den avskilda kabeln (antennen), använd en blandare och RF-kabel för att ansluta antennuttaget och motta båda signaler. Försiktighetsåtgärder vid anslutning av antennen Använd en koaxialkabel som är fri från störningar för att ansluta antennen. Undvik att använda en parallell flatkabel då störningar kan uppkomma och leda till att mottagningen blir ostadig och störande strimmor visas på skärmen. Undvik att använda inomhusantenn då denna kan påverkas av störningar. Använd CATV-nätet eller utomhusantenn. Om störningar visas på bilden av en VHF-låg bandkanal, använd dubbelarmerad kabel (medföljer ej) för RFkretsar för att reducera störningarna. 14

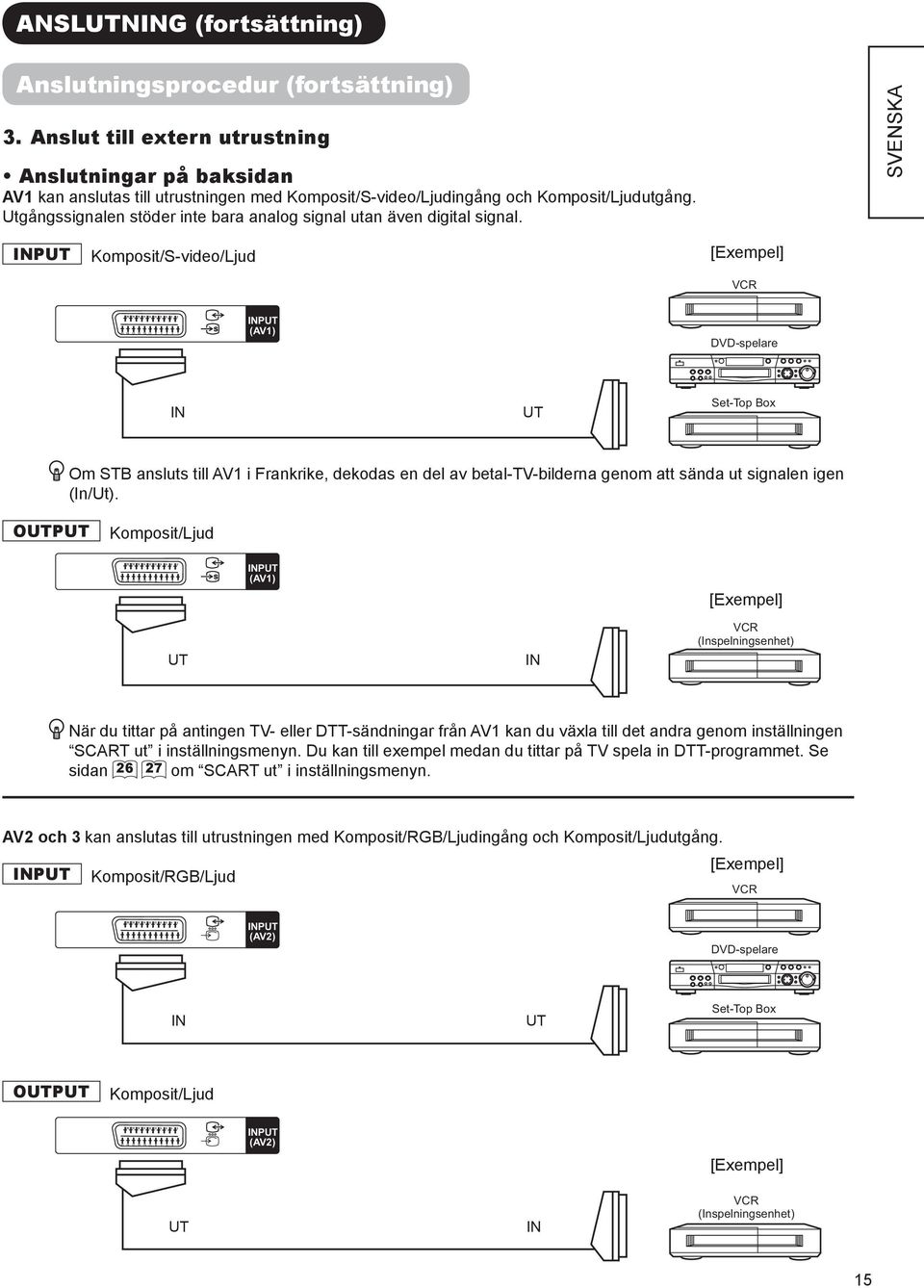

16 ANSLUTNING (fortsättning) Anslutningsprocedur (fortsättning) 3. Anslut till extern utrustning Anslutningar på baksidan AV1 kan anslutas till utrustningen med Komposit/S-video/Ljudingång och Komposit/Ljudutgång. Utgångssignalen stöder inte bara analog signal utan även digital signal. SVENSKA INPUT Komposit/S-video/Ljud [Exempel] VCR INPUT (AV1) DVD-spelare IN UT Set-Top Box Om STB ansluts till AV1 i Frankrike, dekodas en del av betal-tv-bilderna genom att sända ut signalen igen (In/Ut). OUTPUT Komposit/Ljud INPUT (AV1) [Exempel] UT IN VCR (Inspelningsenhet) När du tittar på antingen TV- eller DTT-sändningar från AV1 kan du växla till det andra genom inställningen SCART ut i inställningsmenyn. Du kan till exempel medan du tittar på TV spela in DTT-programmet. Se sidan om SCART ut i inställningsmenyn. AV2 och 3 kan anslutas till utrustningen med Komposit/RGB/Ljudingång och Komposit/Ljudutgång. INPUT Komposit/RGB/Ljud [Exempel] VCR INPUT (AV2) DVD-spelare IN UT Set-Top Box OUTPUT Komposit/Ljud INPUT (AV2) [Exempel] UT IN VCR (Inspelningsenhet) 15

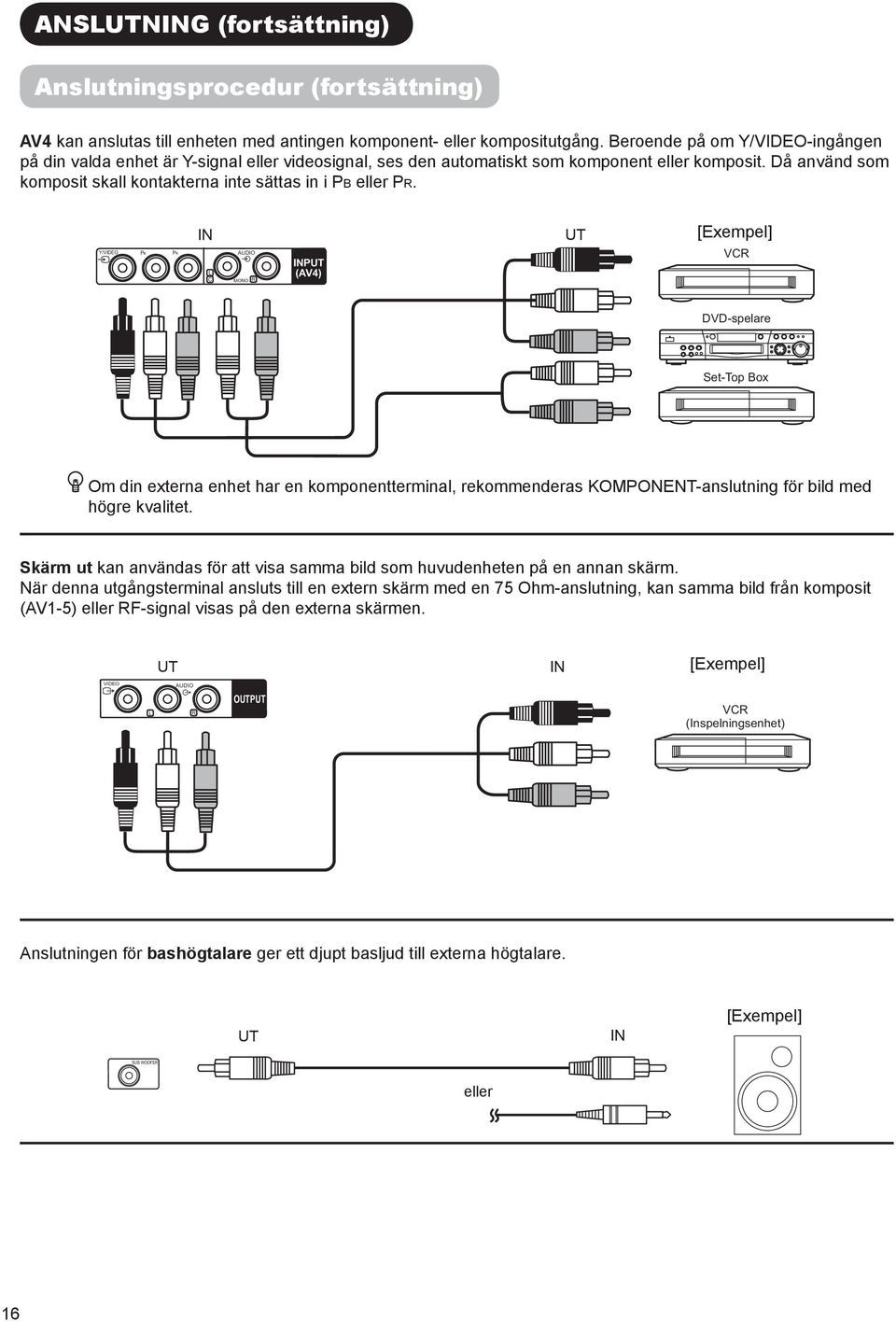

17 ANSLUTNING (fortsättning) Anslutningsprocedur (fortsättning) AV4 kan anslutas till enheten med antingen komponent- eller kompositutgång. Beroende på om Y/VIDEO-ingången på din valda enhet är Y-signal eller videosignal, ses den automatiskt som komponent eller komposit. Då använd som komposit skall kontakterna inte sättas in i PB eller PR. IN UT [Exempel] Y/VIDEO PB PR L C AUDIO MONO R INPUT (AV4) VCR DVD-spelare Set-Top Box Om din externa enhet har en komponentterminal, rekommenderas KOMPONENT-anslutning för bild med högre kvalitet. Skärm ut kan användas för att visa samma bild som huvudenheten på en annan skärm. När denna utgångsterminal ansluts till en extern skärm med en 75 Ohm-anslutning, kan samma bild från komposit (AV1-5) eller RF-signal visas på den externa skärmen. UT IN [Exempel] VIDEO AUDIO L R OUTPUT VCR (Inspelningsenhet) Anslutningen för bashögtalare ger ett djupt basljud till externa högtalare. UT IN [Exempel] SUB WOOFER eller 16

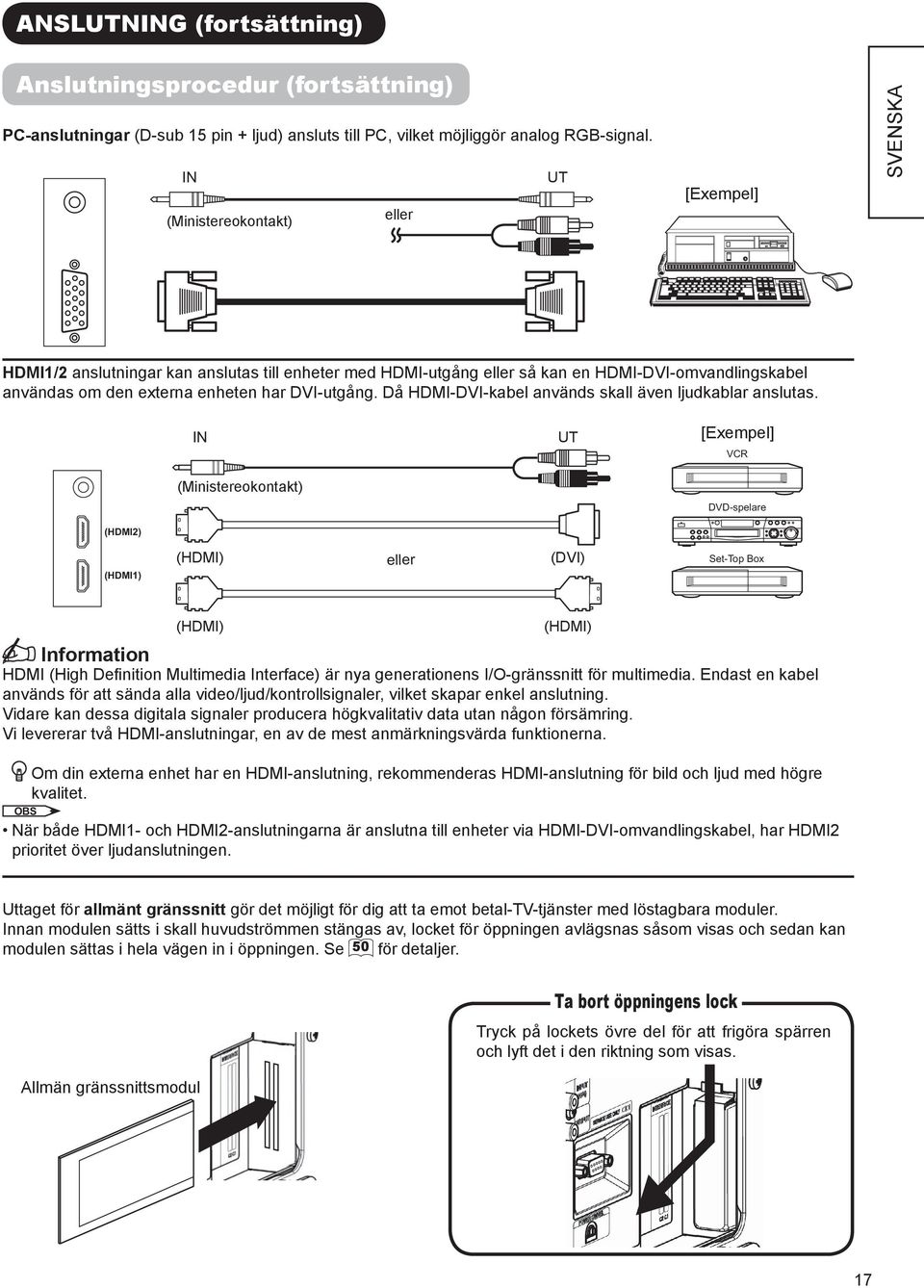

18 ANSLUTNING (fortsättning) Anslutningsprocedur (fortsättning) PC-anslutningar (D-sub 15 pin ljud) ansluts till PC, vilket möjliggör analog RGB-signal. IN UT (Ministereokontakt) eller [Exempel] SVENSKA HDMI1/2 anslutningar kan anslutas till enheter med HDMI-utgång eller så kan en HDMI-DVI-omvandlingskabel användas om den externa enheten har DVI-utgång. Då HDMI-DVI-kabel används skall även ljudkablar anslutas. IN UT [Exempel] VCR (Ministereokontakt) DVD-spelare (HDMI2) (HDMI1) (HDMI) eller (DVI) Set-Top Box (HDMI) (HDMI) Information HDMI (High Definition Multimedia Interface) är nya generationens I/O-gränssnitt för multimedia. Endast en kabel används för att sända alla video/ljud/kontrollsignaler, vilket skapar enkel anslutning. Vidare kan dessa digitala signaler producera högkvalitativ data utan någon försämring. Vi levererar två HDMI-anslutningar, en av de mest anmärkningsvärda funktionerna. Om din externa enhet har en HDMI-anslutning, rekommenderas HDMI-anslutning för bild och ljud med högre kvalitet. OBS När både HDMI1- och HDMI2-anslutningarna är anslutna till enheter via HDMI-DVI-omvandlingskabel, har HDMI2 prioritet över ljudanslutningen. Uttaget för allmänt gränssnitt gör det möjligt för dig att ta emot betal-tv-tjänster med löstagbara moduler. Innan modulen sätts i skall huvudströmmen stängas av, locket för öppningen avlägsnas såsom visas och sedan kan modulen sättas i hela vägen in i öppningen. Se 50 för detaljer. Allmän gränssnittsmodul Ta bort öppningens lock Tryck på lockets övre del för att frigöra spärren och lyft det i den riktning som visas. 17

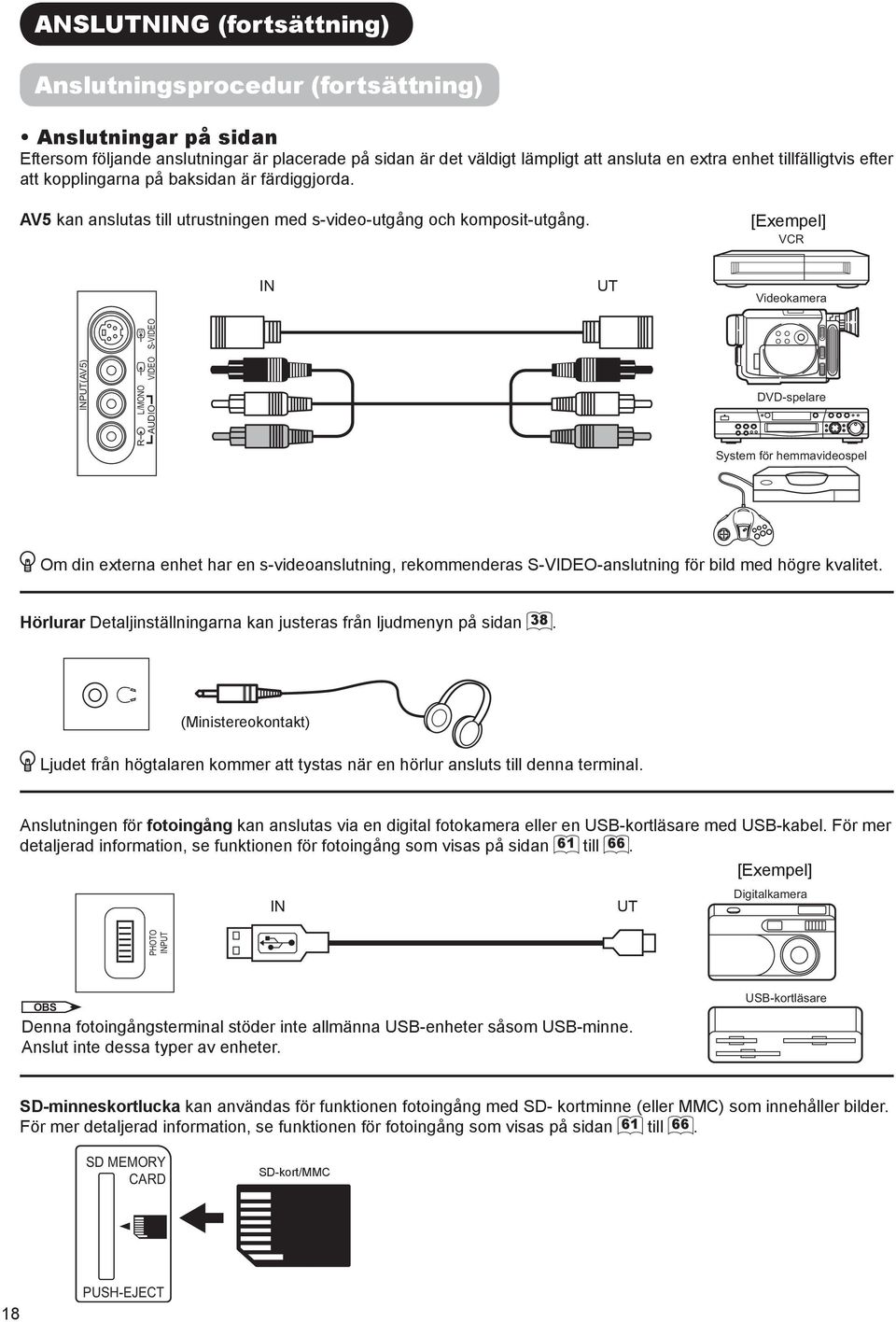

19 ANSLUTNING (fortsättning) Anslutningsprocedur (fortsättning) Anslutningar på sidan Eftersom följande anslutningar är placerade på sidan är det väldigt lämpligt att ansluta en extra enhet tillfälligtvis efter att kopplingarna på baksidan är färdiggjorda. AV5 kan anslutas till utrustningen med s-video-utgång och komposit-utgång. [Exempel] VCR IN UT Videokamera INPUT(AV5) R L/MONO AUDIO VIDEO S-VIDEO DVD-spelare System för hemmavideospel Om din externa enhet har en s-videoanslutning, rekommenderas S-VIDEO-anslutning för bild med högre kvalitet. Hörlurar Detaljinställningarna kan justeras från ljudmenyn på sidan 38. (Ministereokontakt) Ljudet från högtalaren kommer att tystas när en hörlur ansluts till denna terminal. Anslutningen för fotoingång kan anslutas via en digital fotokamera eller en USB-kortläsare med USB-kabel. För mer detaljerad information, se funktionen för fotoingång som visas på sidan 61 till 66. [Exempel] IN UT Digitalkamera PHOTO INPUT OBS Denna fotoingångsterminal stöder inte allmänna USB-enheter såsom USB-minne. Anslut inte dessa typer av enheter. USB-kortläsare SD-minneskortlucka kan användas för funktionen fotoingång med SD- kortminne (eller MMC) som innehåller bilder. För mer detaljerad information, se funktionen för fotoingång som visas på sidan 61 till 66. SD MEMORY CARD SD-kort/MMC 18 PUSH-EJECT

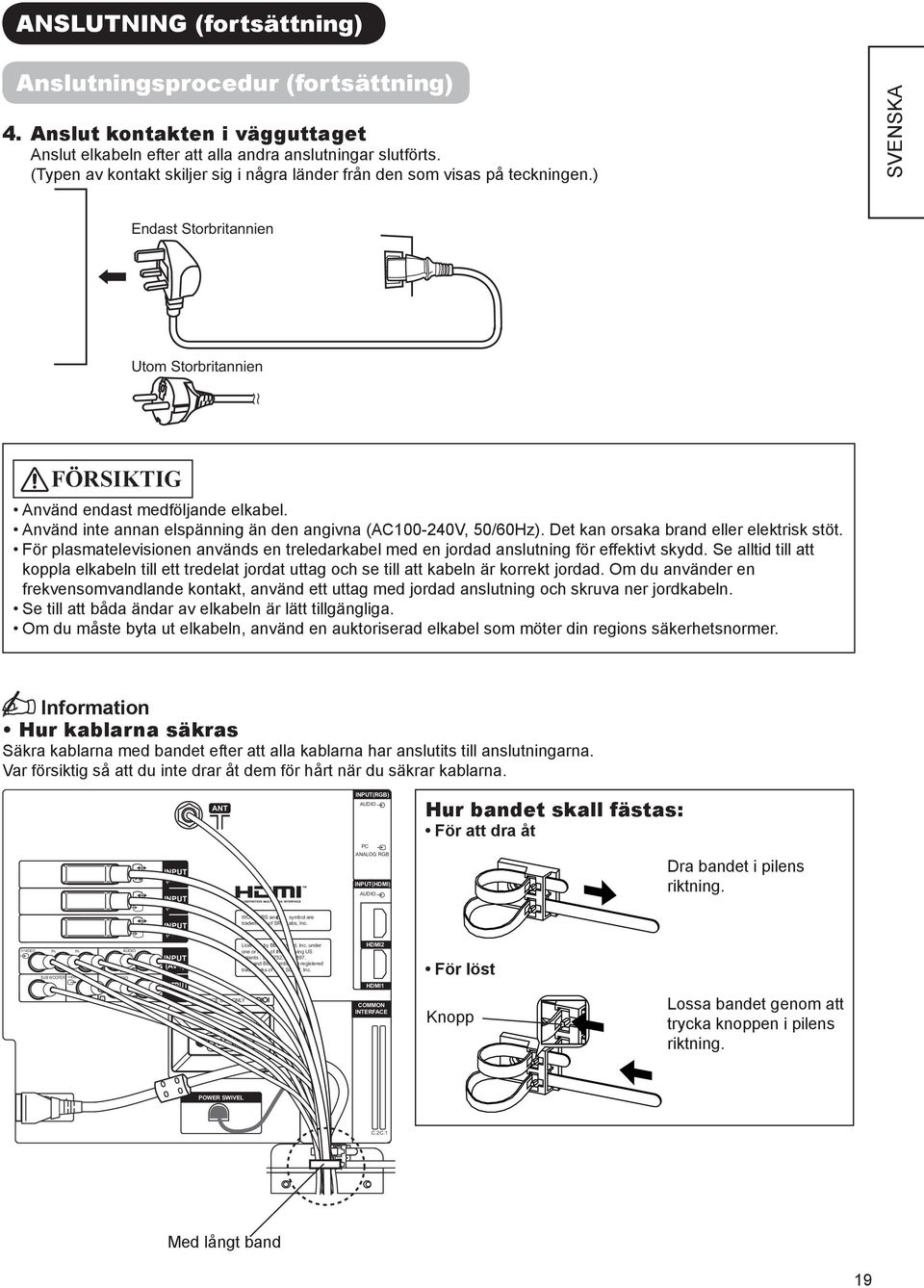

20 PB PR ANSLUTNING (fortsättning) Anslutningsprocedur (fortsättning) 4. Anslut kontakten i vägguttaget Anslut elkabeln efter att alla andra anslutningar slutförts. (Typen av kontakt skiljer sig i några länder från den som visas på teckningen.) SVENSKA Endast Storbritannien Utom Storbritannien FÖRSIKTIG Använd endast medföljande elkabel. Använd inte annan elspänning än den angivna (AC V, 50/60Hz). Det kan orsaka brand eller elektrisk stöt. För plasmatelevisionen används en treledarkabel med en jordad anslutning för effektivt skydd. Se alltid till att koppla elkabeln till ett tredelat jordat uttag och se till att kabeln är korrekt jordad. Om du använder en frekvensomvandlande kontakt, använd ett uttag med jordad anslutning och skruva ner jordkabeln. Se till att båda ändar av elkabeln är lätt tillgängliga. Om du måste byta ut elkabeln, använd en auktoriserad elkabel som möter din regions säkerhetsnormer. Information Hur kablarna säkras Säkra kablarna med bandet efter att alla kablarna har anslutits till anslutningarna. Var försiktig så att du inte drar åt dem för hårt när du säkrar kablarna. ANT INPUT(RGB) AUDIO Hur bandet skall fästas: För att dra åt PC INPUT (AV1) INPUT (AV2) ANALOG RGB INPUT(HDMI) AUDIO Dra bandet i pilens riktning. INPUT (AV3) WOW, SRS and symbol are trademarks of SRS Labs, Inc. Y/VIDEO SUB WOOFER VIDEO L C L AUDIO MONO R AUDIO R INPUT (AV4) OUTPUT Licensed by BBE Sound, Inc. under one or more of the following US patents : , BBE and BBE symbol are registered trademarks of BBE Sound, Inc. SERVICE USE ONLY HDMI2 HDMI1 COMMON INTERFACE För löst Knopp Lossa bandet genom att trycka knoppen i pilens riktning. POWER SWIVEL A C C.2 C.1 Med långt band 19

21 GRUNDLÄGGANDE HANTERING Ström på/av Tryck nu På enhetens huvudström. Se till att elkabeln är isatt i vägguttaget. Huvudströmbrytare (på den undre delen) För att sätta På enhetens huvudström: 1. Tryck på Huvudströmbrytaren på enheten. Den indikerande lampan kommer att lysa Rött (standby-läge). 2. Tryck på knappen Standby antingen på kontrollpanelen eller på fjärrkontrollen. Färgen på indikatorlampan blir Grön och vilden kommer att visas på skärmen. Standby-knapp DTT/TV För att stänga av strömmen till enheten: 1. Tryck på knappen Standby antingen på kontrollpanelen eller på fjärrkontrollen. Bilden kommer att försvinna från skärmen och indikatorlampan blir Rött (standbyläge). 2. Tryck på Huvudströmbrytaren för att helt stänga Av enhetens strömtillförsel. Standby-knapp SD MEMORY CARD PUSH-EJECT P P OK Kontroll av indikatorlampans status PH35814 Indikatorlampans status Strömstatus Strömbrytarens status Av Av Huvudström Av Röd Standby-läge Huvudström På Standby Av Blinkar rött Grön Orange Blinkar orange Standby-läge På Strömsparande läge* Strömsparande läge Standby-läge som ovan Medan DTT-versionen uppgraderas och timerprogrammering sköts på digital kanal. Huvudström På Standby På Huvudström På Standby På Strömsparande läge som ovan Medan DTT-versionen uppgraderas och timerprogrammering sköts på digital kanal. * Om strömsparande läge, se Energisparläge och När följande meddelande visas på skärmen på sidan 68 och 70 för detaljer. OBS Om bilden inte visas på skärmen alls, eller problem uppstår, se FELSÖKNING på sidan 70 till 72. Detta kanske kan hjälpa dig att lösa problemen. Du kan sätta PÅ strömmen endast genom att trycka på Standby-knappen under Standby-läget. Tryck inte på strömmen På/Av flera gånger under en kort tidsperiod. Det kan orsaka felaktig funktion. Om det uppstår ett strömavbrott medan enheten används, tryck Av huvudströmmen på enheten för att undvika möjlig strömökning när strömmen återfås. 20

22 GRUNDLÄGGANDE HANTERING (fortsättning) Enkel förinställning När du sätter PÅ TV:n första gången går TV:n automatiskt till inställningar för Språk, Land och Autosökning. (Se även bifogad snabbguide.) Instruktioner 1. Den första skärmen som visas ber dig att välja språk på din analoga TV:s skärm. 2. Genom att använda knappen, välj önskat språk från listan och tryck på knappen OK. 3. Välj sedan, genom att använda knappen, det land du bor i och tryck på knappen OK. 4. Skärmen för autojustering visas och din TV kommer nu att söka analoga kanaler via frekvenserna och lagra dem i ordning. Beroende på vilket land du bor i, fortsätter den inte till DTT-autosökning (5-8). Processen för DTT-autosökning varierar beroende på modell. Språk Inställningar Autosökning OK Avbryt English Svenska Norsk Suomi Dansk Česky Polski Magyar Slovenski Hrvatski Välj Åter Avsl Detta är ett exempel på modell från 42/55PD9700U. Avsöker kanal nr: 33 Avbryt SVENSKA Om du har 42/55PD9700U: 5. En dialogruta kommer att visas som frågar om du vill söka DTT-kanaler. Välj Yes så att din TV börjar sökningen av DTT-kanaler. Do you want to start automatic search? Om du har 42/55PD9700C: 5. Rutan som ber dig att välja språk för DTT-autosökning visas. 6. Genom att använda knappen, välj önskat språk från listan och tryck på knappen OK. 7. Välj sedan, genom att använda knappen, det land du bor i och tryck på knappen OK. Yes AUTOMATIC SEARCH BBC ONE BBC TWO BBC THREE No 8. En dialogruta kommer att visas som frågar om du vill söka DTT-kanaler. Välj Yes så att din TV börjar sökningen av DTT-kanaler. BBC NEWS 24 BBCi CBBC Channel Searching UHF Channel: 61. Please wait. This will take a few minutes. 0% 100% OBS Om du vill ändra inställningen efter att denna enkla första förinställning gjorts, trycker du på MENU -knappen och ställer in individuellt. MENU Cancel search - Se 24, 25 om analog inställning. - Se 41 om DTT-inställning. 21

23 GRUNDLÄGGANDE HANTERING (fortsättning) Volym UPP/NER 1. För att höja volymen, tryck på knappen på fjärrkontrollen, eller knappen Volym upp på kontrollpanelen. Volymindikatorn på skärmen kommer att flyttas åt höger. 2. För att sänka volymen, tryck på knappen på fjärrkontrollen, eller knappen Volym ner på kontrollpanelen. Volymindikatorn på skärmen kommer att flyttas åt vänster. Volym upp/ner Dämpa 1. För att dämpa ljudet, tryck på -knappen på fjärrkontrollen. Ljudet på enheten stängs tillfälligt Av. Färgen på volymindikatorn blir magenta färgad medan volymen är dämpad. 2. För att sätta på ljudet igen, tryck på knappen på fjärrkontrollen, eller knappen Volym upp på kontrollpanelen. Färgen på volymindikatorn blir grön igen. Dämpa Volym upp Volym ner SD MEMORY CARD PUSH-EJECT P P OK OBS Du kan minska volymen genom att trycka på knappen dämpad. då volymen är PH35814 Volym 15 Volymindikator 22

24 GRUNDLÄGGANDE HANTERING (fortsättning) Ingångsbyte till TV/AV1-5, HDMI och RGB Genom att trycka på ingångsval kan du växla ingången. För att titta på aktuell sändning trycker du på knappen ingångsval på kontrollpanelen, sifferknapparna eller kanal upp/ner på fjärrkontrollen. För att visa bilder från externa enheter som är kopplade till varje anslutning (DTT/TV, AV1-5, HDMI1/2 och RGB), välj motsvarande läge. Ingångsval SVENSKA 1. Tryck på knapparna Ingångsval på fjärrkontrollen. 2. Ingångslägena kan även växlas genom att använda knappen Ingångsval på kontrollpanelen. Varje gång denna knapp trycks in visar skären motsvarande läge följt av order. DTT TV AV1 AV2 AV3 SD MEMORY CARD PUSH-EJECT Kanal upp/ner Kanal upp RGB HDMI2 HDMI1 AV5 3. Tryck på kanal upp/ner på antingen fjärrkontrollen eller kontrollpanelen för att gå direkt tillbaka till TV-läge. Du kan även använda sifferknapparna på fjärrkontrollen. Ingångssignal skärmvisning AV4 P P OK PH35814 Kanal ner Ingångsval Ingångssignalens status kan visas på skärmen genom att trycka på knappen på fjärrkontrollen. Visningen i DTT-läge kommer även att visas vid kanalbyte och försvinna efter ungefär 3 sekunder. Se sidan 44 för information. Skärmen i TV/video/RGB-läge försvinner efter ungefär 6 sekunder. DTT Återta Programnamn Kanalnamn Now: ---- Next: ABCDE : : : : Signal Level: -- : -- Sändningstid TV Timer av Timer till OFF Min : ABCDE TV-läge Namn Ljudläge VIDEO Timer av Timer till OFF Min : AV1 Komposit Ingångsläge Signalläge RGB Timer av Timer till OFF Min : RGB H : 48.4kHz V : 60.1 Hz Ingångsläge Ingång horisontell frekvens Ingång vertikal frekvens 23

25 INSTÄLLNING AV TV Hur OSD-systemet (On Screen Display) används Med OSD-systemet får du åtkomst till flera funktioner i denna produkt. Grundläggande hantering 1. Tryck på MENU -knappen på fjärrkontrollen eller på Menyknapp på kontrollpanelen. Huvudmenyn visas på skärmen såsom visas till höger. 2. Tryck på knappen för att välja föremål. Valt föremål kommer att markeras i gult. Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst <Huvudmeny> 3. Tryck på knappen OK för att ställa in ditt val. Den valda menysidan kommer att visas på skärmen. 4. Använd knappen för att välja föremål på MENY-sidan. Tryck på knappen OK för att ställa in dina valda kanaler. 5. Använd knappen för att justera värden eller välja alternativ. Tryck på knappen OK för att ställa in ditt val. 6. För att gå ur menyn trycker du på knappen MENU. Menyknapp SD MEMORY CARD PUSH-EJECT P P OK OBS Skärmen för OSD-menyn stängs automatiskt när inget har utförts under ungefär en minut. Det finns en annan huvudmeny för DTT-inställningar såsom visas. Se sidan 40 för DTT-huvudmenyn. Språkmeny Välj språk från listan så att du kan visa OSD-menyn i valt språk. Hur man väljer språk 1. Välj Språk från huvudmenyn. 2. Välj lämpligt språk från listan med markören. Valt föremål kommer att markeras i gult. 3. Tryck på knappen OK för att ställa in ditt val. En svart prick inuti cirkeln visar att ditt val är utfört. 4. Tryck på knappen MENU för att gå ur hela OSD-menyn. OBS Denna inställning är för analogt OSD-språk. För DTT OSD-språk, se Systemspråk på sidan 41. Main Menu Channel List Installation Configuration Timers Language TV Setup Common Interface Språk English Svenska Norsk Suomi Dansk Česky Polski Magyar Slovenski Hrvatski Välj OK Inst Åter För 42/55PD9700U Språk Menyknapp <DTT-huvudmeny> English Français Deutsch Italiano Español Nederlands Eλληνικά Τϋrkçe Português Română Välj OK Inst Åter För 42/55PD9700C PH

26 INSTÄLLNING AV TV (fortsättning) Inställningsmeny (TV-läge) Med denna meny får du åtkomst till flera olika funktioner för inställning av TV-kanaler. Inställningar Autosökning Manuell sökning Fininställning Sortera Text-TV språk Auto av Av SCART ut TV Välj OK Inst Åter SVENSKA Valda föremål Inställningsråd Autosökning Land ( Sida 1 ) ( Sida 2 ) ( Sida 3 ) ( Sida 4 ) Välj det land där du tittar på TV så att autosökning startar för rätt kanaler. Om några kanaler missas med autosökning kan du lägga till dessa kanaler genom att använda manuell sökning. Sök Söker automatisk de lokala kanalerna. Tryck på knappen OK för att starta sökningen. Position Tryck på knapparna kanal upp () ner (-) för att ange positionsnummer (1-199, AV00) eller kanalnummer (C** eller S**). Sök CH S MHz Välj ingångsmetod för kanalen och ange numret för den kanal du vill titta på. Tryck på knappen OK för att starta sökningen. Descr. Av På Ställ detta till Av normalt. Om det är ställt till På när du väljer andra än DTT i SCART ut, fungerar anslutningen AV1 (Scart) som TV-signalutgång och skärmen ändras automatiskt till att visa AV1 (Scart) ingångssignal. Manuell sökning Namn 1. Flytta markören till den första siffran och välj tecken med knappen. 2. Flytta till nästa siffra med knappen. 3. Tryck på knappen OK igen när du har angett alla tecken. Tecken som kan väljas är följande: 0-9, A - Z,, (tom), - (visas som tom) och. (punkt). Ljudsystem L L BG I DK Välj ljudsystem från 5 olika metoder. Information Använd AV00 när du ansluter utrustning såsom en VCR via en RF-kabel (antenntyp). 25

27 INSTÄLLNING AV TV (fortsättning) Inställningsmeny (TV-läge) (fortsättning) Manuell sökning Valda föremål Färgsystem Hoppa över Brusreducering Fininställning -56~56 Sortera Text-TV språk Auto PAL SECAM NTSC4.43 NTSC3.58 Av På Av På Inställningsråd Välj färgsystem från 5 olika metoder. Detta tillåter dig att hoppa över oregistrerade kanaler automatiskt när du använder knapparna kanal upp () ner (-) för att välja kanaler. Denna funktion kommer automatiskt att hoppa över otillgängliga kanaler när ställd i läge På. Bruset på skärmen eller störningar kan reduceras, speciellt vid området av svagt elektriskt fält. : Öka frekvensen. : Minska frekvensen. Du kan ändra ordning på kanaler enligt följande. 1. Flytta markören till den kanalrad som du vill ändra ordning på och tryck sedan på knappen OK. 2. Färgen på tecknen på den valda linjen ändras till gult och sätts inom parenteser [ ]. 3. Flytta vald rad genom att använda knappen. 4. Tryck på OK för att bekräfta positionen. Det lämpligaste text-tv-språket väljs automatiskt beroende på det land som du väljer i autosökning. Om texten inte visas korrekt, till exempel på grund av att du bor nära ett annat land, välj ett annat område som nedan. Västeuropa: Västeuropeiska länder och Turkiet (Detta är normalinställning för användning inom Europa). Östeuropa: Östeuropeiska länder Ryska: Länder angränsande till Ryssland och östeuropeiska länder Persiska: Mellersta östern Auto av SCART ut Av På DTT TV Monitor När ingen sändning har mottagits och inget har utförs under mer än 10 minuter i TV-läget, slår standby-läget på automatiskt. AV1 (Scart) kommer att ställas in som valt läge. När Monitor väljs är det möjligt att övervaka endast komposit videosignal från ingång AV2, AV3, AV4 eller AV5 som visas på skärmen på samma gång. Om Descr. ställs till PÅ när andra än DTT väljs, kommer det att automatiskt att ställas in som TV. 26

28 INSTÄLLNING AV TV (fortsättning) Inställningsmeny (AV-läge) Med denna meny kan du välja eller justera tillståndet på ingånssignaler från varje terminal. Inställningar System System 1 Färgsystem Video in SCART ut TV Välj Inst Åter SVENSKA Valda föremål Inställningsråd System System 1 System 2 Ändra inte originalinställningen. (System1: Europa/Asien, Sysmtem2: Nordamerika) Endast komposit och S-video-ingång. Auto PAL Färgsystem AV1-AV5 System 1 System 2 SECAM NTSC4.43 NTSC3.58 Auto NTSC-M PAL-M Välj färgsystem beroende på insignal. Välj normalt [Auto]. Om insignalen har för mycket brus, signalnivån är för låg, eller funktionen är ostadig i [Auto], välj system i enlighet med färgsystem för insignalen. Endast komposit och S-video-ingång. PAL-N S-Video Video in AV1 AV4 Komposit Auto HDTV För AV1: Välj beroende på typ av insignal. Standarinställningen är [Komposit]. Välj [S-video] när du vill titta på S-video-bild. För AV4: Välj färgsystem beroende på insignal. Välj normalt [Auto]. Om färgen inte visas korrekt, välj [HDTV] eller [SDTV/ DVD] för att matcha insignalen. Endast komponentingång. SDTV/DVD SCART ut DTT TV Monitor AV1 (Scart) kommer att ställas in som valt läge. När Monitor väljs är det möjligt att övervaka endast komposit videosignal från ingång AV2, AV3, AV4 eller AV5 som visas på skärmen på samma gång. Om Descr. ställs till PÅ när andra än DTT väljs, kommer det att automatiskt att ställas in som TV. 27
