1 Saphir compact Bruksanvisning Monteringsanvisning Skall medföras i fordonet! Bättre komfort på resan

2 3b 3b 5 4 3b COOL MODE COOL LOW TIMER FAN LOW Hr. COOL FAN HIGH COOL HIGH TEMP. C MODE TEMP. TIMER RESEND ON / OFF Saphir compact 3a 1 2b 2a Monteringsexempel 1 Klimatanläggning Saphir compact 2a Tillförsel försörjningsluft 2b Utlopp försörjningsluft 3a Insugning cirkulationsluft 3b Utloppsöppningar kylluft 4 Infraröd (IR) fjärrkontroll 5 Infraröd (IR) mottagare 2

3 Klimatanläggning Saphir compact Säkerhetsföreskrifter Reparationer får endast utföras av en fackman! För undvikande av transportskador får aggregatet endast transporteras efter överenskommelse med Truma servicecenter. Innan höljet öppnas skall anläggningen ha skilts från nätet på alla poler. Apparatsäkringen 230 V, T 5 A typ H (trög, IEC 127) sitter på den elektroniska styrenheten i aggregatet och får endast utbytas mot en säkring av samma slag. Säkringar och anslutningskablar får endast bytas av fackman. Speciellt i följande fall upphör garantin att gälla och inga ersättningsanspråk kan ställas: om förändringar görs på anläggningen (inklusive tillbehör), om reservdelar och tilbehör som inte är Truma originaldelar används, om monterings- och bruksanvisningen inte följs. Kylkretsloppet innehåller kylmedlet R 407C och får endast öppnas på fabriken. Observera: För att anläggningen skall kunna fungera felfritt får kylluftsutloppet och insugningen av cirkulationsluft aldrig blockeras. Öppningarna under fordonets golv skall hållas fria från smuts och snösörja. Dessa får inte vara placerade så att de utsätts för stänk från hjulen. Eventuellt skall stänkskydd monteras. Användaranvisningar för klimatanläggningar För drift under körning rekommenderar vi en generator med minst 120 Ah effekt. Klimatanläggningen Saphir compact är konstruerad för minimal effektförbrukning. Men kontrollera för säkerhets skull innan den startas att campingplatsens säkringar är tillräckliga (min. 3 A). Parkera om möjligt fordonet i skuggan. Värmestrålningen kan reduceras genom avskärmning med persienner och / eller ett övertak. Rengör taket regelbundet (ett smutsigt tak uppvärms mera). Vädra fordonet grundligt innan aggregatet sätts i gång för att får ut den samlade varmluften. Vid montering av eventuella kjolar skall säkerställas att det finns tillräckligt med öppningar för försörjningsluften. Öppningen för den varma frånluften bör inte ligga på ingångssidan. För ett sunt inomhusklimat bör skillnaden mellan inne- och utetemperatur inte vara för stor. Under drift renas och torkas den återcirkulerade luften. Genom att den kvava och fuktiga luften torkas uppnås ett behagligt inomhusklimat även vid små temperaturskillnader. Under kyldrift skall alla dörrar och fönster hållas stängda. Om fordonets golv underredsbehandlas skall alla öppningar på undersidan täckas över, så att inte sprutdimman kan tränga in i aggregatet och orsaka funktionsstörningar. När arbetet avslutats skall övertäckningen tas bort. Om aggregatet är i gång under körning (t.ex. med generator eller spänningstransformator) får vägens stigning eller lutning inte överstiga 8 % för att undvika skador på kompressorn. Undvik längre kyldrift i lutande läge, eftersom kondensvattnet som bildas inte kan rinna av och riskerar att komma in i fordonet. För störningsfri drift och för undvikande av skador skall en strömkälla med ren sinusström (t.ex. spänningsregulator, generator) och utan spänningstoppar användas. Vid rengöring av fordonet måste tillses att inget vatten tränger ned i golvöppningarna för aggregatet om golvet t.ex. sprutas med en högtryckstvätt. 3

4 Bruksanvisning Läs bruksanvisningen noggrant speciellt avsnittet Säkerhetsföreskrifter innan aggregatet tas i bruk! Fordonets ägare ansvarar för att aggregatet används på avsett sätt. Infraröd (IR) fjärrkontroll När den på fjärrkontrollen inställda rumstemperaturen uppnås under kyldrift slår kompressorn ifrån och den gröna kontrolllampan på mottagaren slocknar. Cirkulationsluftfläkten fortsätter att gå för ventilation. Om den inställda rumstemperaturen överskrids, slår klimatanläggningen åter över till kyldrift. Avstängning Tryck igen på knappen g på fjärrkontrollen för att stänga avanläggningen. +/- = Inställning Driftnivå, Timer, temperatur, fläktnivå a = MODE Valknapp driftsätt FAN MODE Endast fläkt COOL MODE Kylning och fläkt b = Ingen funktion c = TEMP Inställning av önskad rumstemperatur C eller a c d COOL MODE COOL LOW TIMER FAN LOW Hr. COOL FAN HIGH COOL HIGH TEMP. C MODE TEMP. TIMER RESEND ON / OFF b e f g Om klimatanläggningen startas igen inom ca 3 minuter, blinkar den gröna kontrollampan. Endast cirkulationsfläkten går, kompressorn slår till efter högst 3 minuter. Timer off Med det integrerade kopplingsuret kan klimatanläggningen ställas in för automatisk urkoppling upp till 15 timmar i förväg. Innan programmering skall aggregatet först kopplas till med knappen g på fjärrkontrollen. Sedan kan önskad fläkteffekt och rumstemperatur ställas in med knapparna a, c samt + och. Därefter väljs önskad urkopplingstid (1 15 timmar) med knappen e (TIMER). d = Ingen funktion e = TIMER off Ställ in förvalstid 1 till 15 timmar f Saphir compact = RESEND Skickar fjärrkontrollens inställningar på nytt till anläggningen g = ON / OFF Omkopplare till / från Start Klimatanläggningen måste vara inkopplad för att programmeringen skall vara aktiv. Själva fjärrkontrollen kan kopplas ur, varvid infraröd-sändaren på fjärrkontrollens frontsida skall täckas över. Detta förhindrar att klimatanläggningen oavsiktligt kopplas ur eller att urkopplingstiden ändras. IR-mottagare och manuell till- och frånkoppling På mottagaren finns det ytterligare en kontakt (m), med vilken klimatanläggningen kan kopplas in och ur (t.ex. med en kulspetspenna) även utan fjärrkontrollen. Före inkoppling måste tillses att säkringarna för campingplatsens strömförsörjning är tillräckliga för 700 W (230 V) dvs. minst 3 A. För att undvika att strömmatningskabeln till husvagnen (minsta area 3 x 2,5 mm²) överhettas, skall kabelvindan avlindas fullständigt. När fjärrkontrollen används måste den riktas mot infraröd- (IR)-mottagaren. LED 2 LED 1 Saphir compact m Om anläggningen startas med denna kontakt återställs den automatiskt till fabriksinställningarna (COOL HIGH, TEMP 21 C). 1. Saphir compact kopplas in med knappen g på fjärrkontrollen. Det på fjärrkontrollen senast inställda COOL MODE väljs automatiskt. 2. Ställ in önskat driftsätt med knappen a. FAN MODE: Endast fläkt (utan kylning) Med knapparna + och kan önskad fläktnivå FAN LOW (låg) eller FAN HIGH (hög) ställas in. COOL MODE: Kylning i 3 steg. Rumstemperaturen kan ställas in individuellt. Den gröna kontrollampan på mottagaren anger att kompressorn är i gång Med knapparna + och kan önskad kylnivå COOL LOW (låg), COOL eller COOL HIGH (hög) ställas in. Kylnivån COOL LOW motsvarar funktionen Sleep. Inneroch ytterfläkten går då med sänkt varvtal för att minimera ljudnivån. 3. Med knapparna c respektive + och kan önskad rumstemperatur ställas in. Funktionsdisplay Lysdiod 1 grön lyser Lysdiod 1 grön blinkar Lysdiod 1 grön blinkar kort Lysdiod 2 röd blinkar Lysdiod 2 röd lyser Kylning (COOL LOW, COOL eller COOL HIGH) Endast cirkulationsfläkten går, kompressorn slår till efter högst 3 minuter Endast vid drift med växelriktare: Väntar på att motorn skall startas eller att funktionen skall ändras med fjärrkontrollen Data överförs eller försörjningsspänning ligger på Fel 4

5 Röd lampa lyser Indikerar fel på anläggningen. Koppla ur anläggningen, vänta en stund och koppla sedan in den igen. Om den röda lampan fortfarande lyser bör Truma Service kontaktas. Underhåll På aggregatets framsida sitter ett luddfilter (n) och ett partikelfilter (p) för rening av rumsluften. Felsökning Kontrollera följande innan du ringer kundtjänsten: Är 230 V-kabeln till husvagnen / campingbilen korrekt ansluten och är säkringarna och jordfelsbrytaren felfria? Är den på fjärrkontrollen inställda temperaturen lägre än rumstemperaturen? Är luddfiltret (n) eller partikelfiltret (p) på aggregatets framsida och luftinsuget till skyddslådan (i vilken aggregatet är monterat) fritt? n p Är öppningen för försörjningsluften i golvet fri från smuts, löv eller liknande? Om dessa åtgärder inte leder till att felet avhjälps bör Truma-service kontaktas. Byte av batteri IR-fjärrkontrollen Använd endast läcksäkra mikrobatterier, typ LR 3, AM4, AAA, MN 2400 (1,5 V). Batterifacket sitter på fjärrkontrollens baksida. Luddfiltret (n) skall rengöras regelbundet, minst 2 gånger per år och vid behov bytas ut (art.nr ). Partikelfiltret (p) bör bytas varje år vid säsongens början (art.nr ). Vid filterbyte skall kylluftsrören först dras av. Dra lätt i luddfiltret (n) i ursparingarna på överkanten och ta upp det. Dra sedan ut partikelfiltret (p). Se till att plus- och minuspol kommer rätt när du sätter i batterierna! Tomma, förbrukade batterier kan läcka och skada fjärrkontrollen! Ta ur batterierna om fjärrkontrollen inte skall användas under en längre tid. OPEN Vid montering av partikelfiltret (p) skall pilarna på filtret peka mot aggregatet de anger cirkulationsluftens strömningsriktning. Aggregatet får aldrig köras utan filter. Utan filter kan förångaren smutsas ned, vilket försämrar aggregatets effekt! Garantin gäller inte för skador orsakade av urladdade batterier. Innan en defekt fjärrkontroll skrotas skall batterierna tas ut och lämnas på insamlingsställe för farligt avfall. Avfallshantering Enheten skall avfallshanteras enligt myndigheternas föreskrifter i det land där den används. Nationella föreskrifter och lagar måste följas (i Tyskland t.ex. lagen om skrotning av fordon). Kondensvattenavloppet befinner sig under fordonets golv t. Kontrollera regelbundet att avloppet är fritt från smuts, löv eller liknande, så att kondensvattnet kan rinna av obehindrat. Görs inte detta kan kondensvatten komma in i fordonet! 5

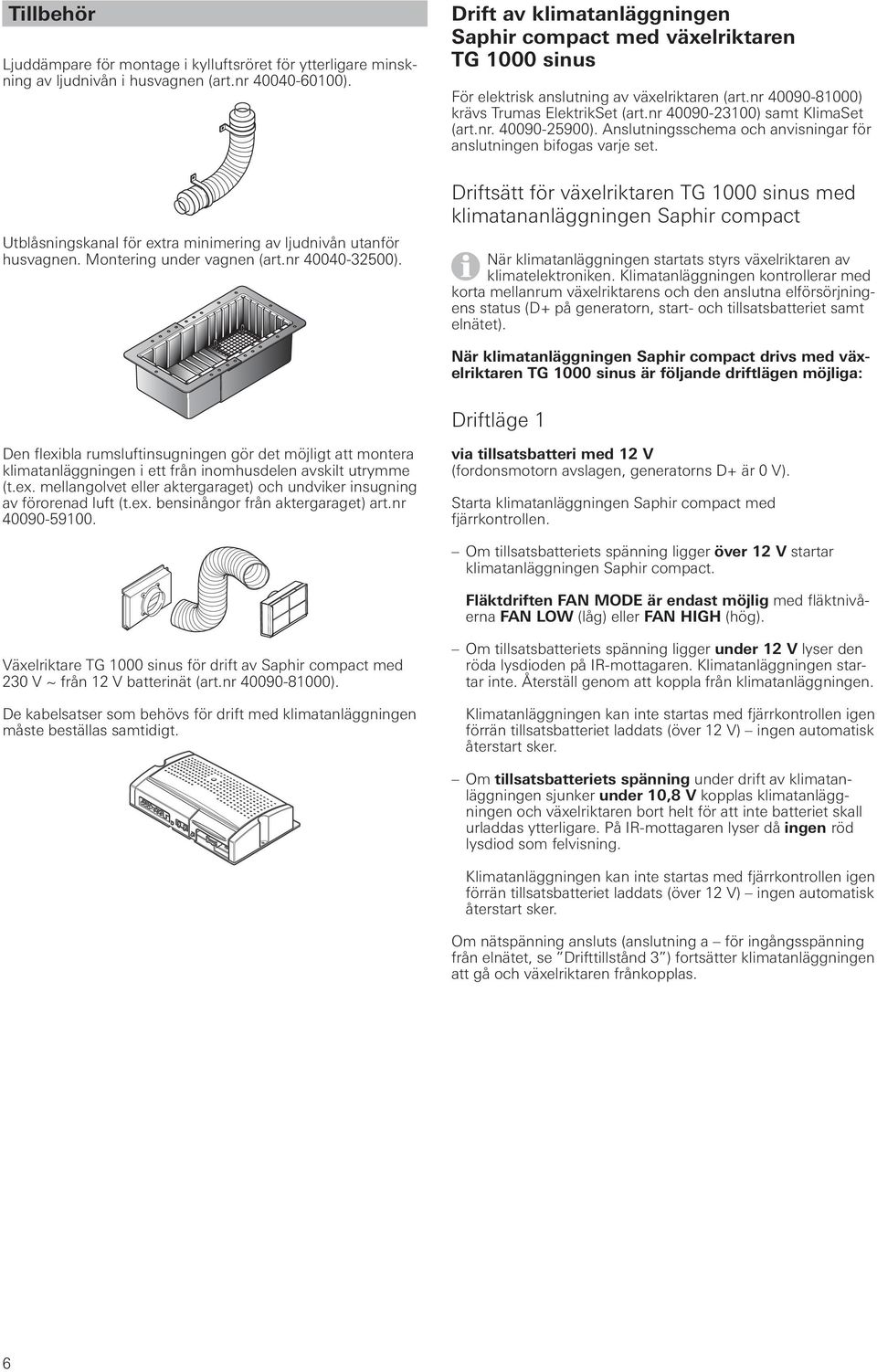

6 Tillbehör Ljuddämpare för montage i kylluftsröret för ytterligare minskning av ljudnivån i husvagnen (art.nr ). Utblåsningskanal för extra minimering av ljudnivån utanför husvagnen. Montering under vagnen (art.nr ). Drift av klimatanläggningen Saphir compact med växelriktaren TG 1000 sinus För elektrisk anslutning av växelriktaren (art.nr ) krävs Trumas ElektrikSet (art.nr ) samt KlimaSet (art.nr ). Anslutningsschema och anvisningar för anslutningen bifogas varje set. Driftsätt för växelriktaren TG 1000 sinus med klimatananläggningen Saphir compact När klimatanläggningen startats styrs växelriktaren av klimatelektroniken. Klimatanläggningen kontrollerar med korta mellanrum växelriktarens och den anslutna elförsörjningens status (D+ på generatorn, start- och tillsatsbatteriet samt elnätet). När klimatanläggningen Saphir compact drivs med växelriktaren TG 1000 sinus är följande driftlägen möjliga: Driftläge 1 Den flexibla rumsluftinsugningen gör det möjligt att montera klimatanläggningen i ett från inomhusdelen avskilt utrymme (t.ex. mellangolvet eller aktergaraget) och undviker insugning av förorenad luft (t.ex. bensinångor från aktergaraget) art.nr via tillsatsbatteri med 12 V (fordonsmotorn avslagen, generatorns D+ är 0 V). Starta klimatanläggningen Saphir compact med fjärrkontrollen. Om tillsatsbatteriets spänning ligger över 12 V startar klimatanläggningen Saphir compact. Fläktdriften FAN MODE är endast möjlig med fläktnivåerna FAN LOW (låg) eller FAN HIGH (hög). Växelriktare TG 1000 sinus för drift av Saphir compact med 230 V ~ från 12 V batterinät ( art.nr ). De kabelsatser som behövs för drift med klimatanläggningen måste beställas samtidigt. Om tillsatsbatteriets spänning ligger under 12 V lyser den röda lysdioden på IR-mottagaren. Klimatanläggningen startar inte. Återställ genom att koppla från klimatanläggningen. Klimatanläggningen kan inte startas med fjärrkontrollen igen förrän tillsatsbatteriet laddats (över 12 V) ingen automatisk återstart sker. Om tillsatsbatteriets spänning under drift av klimatanläggningen sjunker under 10,8 V kopplas klimatanläggningen och växelriktaren bort helt för att inte batteriet skall urladdas ytterligare. På IR-mottagaren lyser då ingen röd lysdiod som felvisning. Klimatanläggningen kan inte startas med fjärrkontrollen igen förrän tillsatsbatteriet laddats (över 12 V) ingen automatisk återstart sker. Om nätspänning ansluts (anslutning a för ingångsspänning från elnätet, se Drifttillstånd 3 ) fortsätter klimatanläggningen att gå och växelriktaren frånkopplas. 6

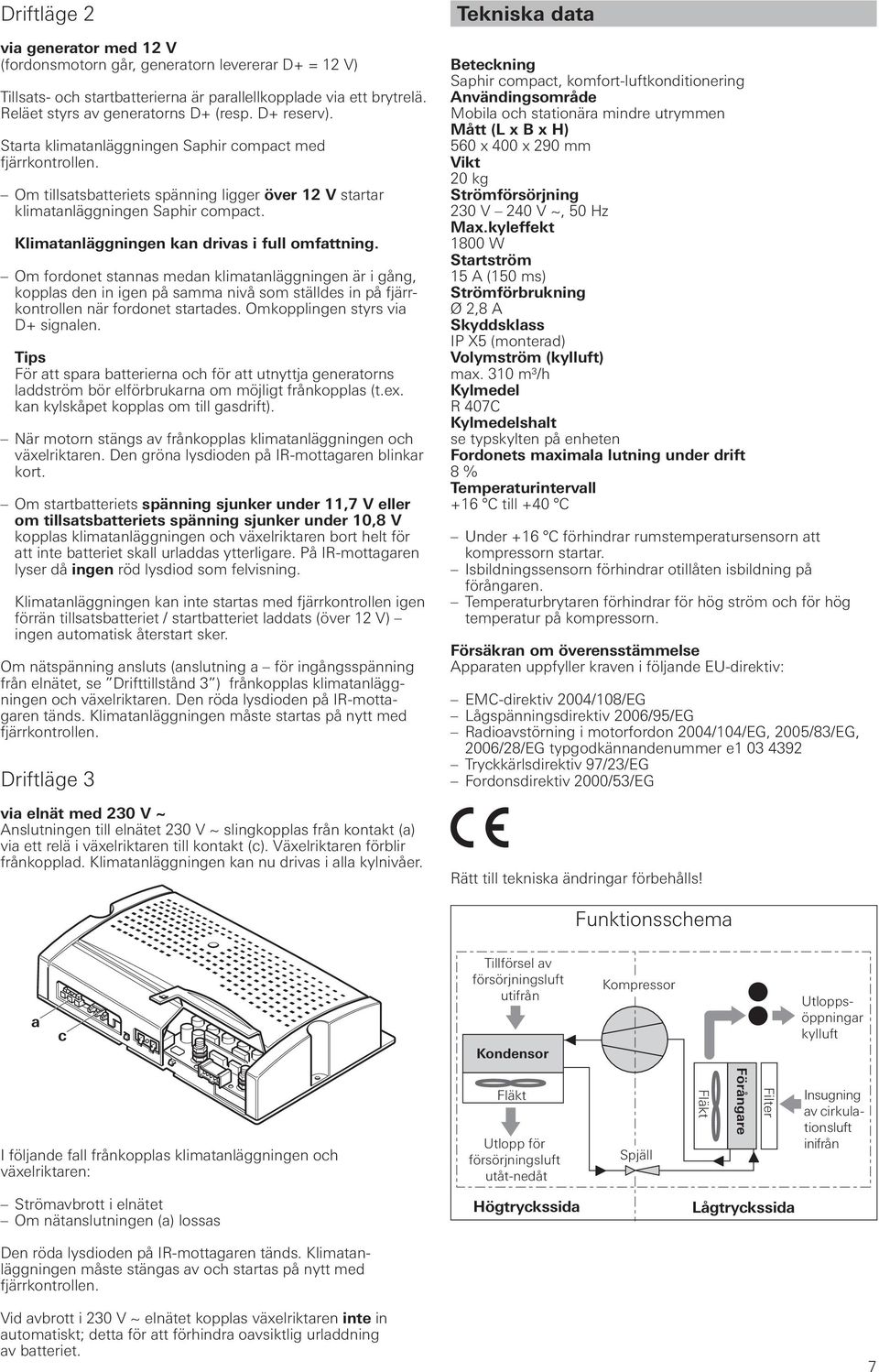

7 Driftläge 2 via generator med 12 V (fordonsmotorn går, generatorn levererar D+ = 12 V) Tillsats- och startbatterierna är parallellkopplade via ett brytrelä. Reläet styrs av generatorns D+ (resp. D+ reserv). Starta klimatanläggningen Saphir compact med fjärrkontrollen. Om tillsatsbatteriets spänning ligger över 12 V startar klimatanläggningen Saphir compact. Klimatanläggningen kan drivas i full omfattning. Om fordonet stannas medan klimatanläggningen är i gång, kopplas den in igen på samma nivå som ställdes in på fjärrkontrollen när fordonet startades. Omkopplingen styrs via D+ signalen. Tips För att spara batterierna och för att utnyttja generatorns laddström bör elförbrukarna om möjligt frånkopplas (t.ex. kan kylskåpet kopplas om till gasdrift). När motorn stängs av frånkopplas klimatanläggningen och växelriktaren. Den gröna lysdioden på IR-mottagaren blinkar kort. Om startbatteriets spänning sjunker under 11,7 V eller om tillsatsbatteriets spänning sjunker under 10,8 V kopplas klimatanläggningen och växelriktaren bort helt för att inte batteriet skall urladdas ytterligare. På IR-mottagaren lyser då ingen röd lysdiod som felvisning. Klimatanläggningen kan inte startas med fjärrkontrollen igen förrän tillsatsbatteriet / startbatteriet laddats (över 12 V) ingen automatisk återstart sker. Om nätspänning ansluts (anslutning a för ingångsspänning från elnätet, se Drifttillstånd 3 ) frånkopplas klimatanläggningen och växelriktaren. Den röda lysdioden på IR-mottagaren tänds. Klimatanläggningen måste startas på nytt med fjärrkontrollen. Driftläge 3 via elnät med 230 V ~ Anslutningen till elnätet 230 V ~ slingkopplas från kontakt (a) via ett relä i växelriktaren till kontakt (c). Växelriktaren förblir frånkopplad. Klimatanläggningen kan nu drivas i alla kylnivåer. Tekniska data Beteckning Saphir compact, komfort-luftkonditionering Användingsområde Mobila och stationära mindre utrymmen Mått (L x B x H) 560 x 400 x 290 mm Vikt 20 kg Strömförsörjning 230 V 240 V ~, 50 Hz Max.kyleffekt 1800 W Startström 15 A (150 ms) Strömförbrukning Ø 2,8 A Skyddsklass IP X5 (monterad) Volymström (kylluft) max. 310 m³/h Kylmedel R 407C Kylmedelshalt se typskylten på enheten Fordonets maximala lutning under drift 8 % Temperaturintervall +16 C till +40 C Under +16 C förhindrar rumstemperatursensorn att kompressorn startar. Isbildningssensorn förhindrar otillåten isbildning på förångaren. Temperaturbrytaren förhindrar för hög ström och för hög temperatur på kompressorn. Försäkran om överensstämmelse Apparaten uppfyller kraven i följande EU-direktiv: EMC-direktiv 2004/108/EG Lågspänningsdirektiv 2006/95/EG Radioavstörning i motorfordon 2004/104/EG, 2005/83/EG, 2006/28/EG typgodkännandenummer e Tryckkärlsdirektiv 97/23/EG Fordonsdirektiv 2000/53/EG Rätt till tekniska ändringar förbehålls! Funktionsschema a c Tillförsel av försörjningsluft utifrån Kondensor Kompressor Utloppsöppningar kylluft I följande fall frånkopplas klimatanläggningen och växelriktaren: Fläkt Utlopp för försörjningsluft utåt-nedåt Spjäll Fläkt Förångare Filter Insugning av cirkulationsluft inifrån Strömavbrott i elnätet Om nätanslutningen (a) lossas Högtryckssida Lågtryckssida Den röda lysdioden på IR-mottagaren tänds. Klimatanläggningen måste stängas av och startas på nytt med fjärrkontrollen. Vid avbrott i 230 V ~ elnätet kopplas växelriktaren inte in automatiskt; detta för att förhindra oavsiktlig urladdning av batteriet. 7

8 Mått för montering Garantiförklaring LA 1. Garantifall Tillverkaren lämnar garanti för brister på anläggningen som beror på material- eller tillverkningsfel. Därutöver gäller lagstadgade garantianspråk gentemot försäljaren. 193,5 Inga garantianspråk gäller: HW 60 Ø 50 KO LE HW 400 för förslitningsdelar och vid naturlig förslitning, vid användning av icke-originaldelar från Truma i aggregaten, om monterings- och bruksanvisningarna från Truma inte följs, vid felaktig hantering, Saphir compact vid felaktig transportförpackning som inte anordnats av Truma. Mått i mm. 2. Garantins omfattning Garantin gäller för brister enligt punkt 1, som uppträder inom 24 månader efter undertecknande av köpeavtalet mellan försäljaren och slutkunden. Tillverkaren åtgärdar sådana brister antingen genom reparation eller genom ersättningsleverans enligt eget val. Vid garantifall räknas inte ny garantitid för de reparerade eller utbytta delarna, utan den ursprungliga garantitiden löper vidare. Vidaregående anspråk, i synnerhet skadeståndsanspråk från köparens eller tredje mans sida, är undantagna. Produktansvarslagens föreskrifter påverkas inte. Kostnaderna för att anlita Truma kundtjänst vid åtgärdande av fel enligt garantin i synnerhet transport-, arbets- och materialkostnader bärs av tillverkaren om kundtjänstens insatser sker inom Tyskland. Kundtjänstens insatser i andra länder täcks inte av garantin. Extra kostnader på grund av att demonterings- och monterin gsförutsättningarna försvårats (t.ex. att möbel- eller karosseridelar demonteras) kan inte godkännas som garantiåtgärder. 3. Framställande av garantianspråk Tillverkarens adress: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, Putzbrunn. I Tyskland skall som huvudregel Truma servicecenter kontaktas vid fel. I andra länder kontaktas respektive servicepartner (se Truma servicehäfte eller Reklamationer skall specificeras noga. Vidare skall den vederbörligen undertecknade garantiförbindelsen presenteras eller aggregatets tillverkningsnummer samt inköpsdatum anges. För att undvika transportskador får aggregatet endast skickas efter överenskommelse med Truma servciecentral i Tyskland eller respektive servicepartner utomlands. I annat fall svarar avsändaren för eventuella transportskador. Vid garantifall står tillverkaren för fraktkostnaderna för insändning och återsändning. I annat fall underrättas kunden härom med uppgifter om de kostnader som tillverkaren inte svarar för. I detta fall svarar kunden även för fraktkostnaderna. 8

9 Monteringsanvisning Montering och reparation av anläggningen får endast utföras av fackman. Läs igenom monteringsanvisningen noga innan arbetet påbörjas och följ den under arbetet. Användningsändamål Denna anläggning är konstruerad för montering i campingbilar och husvagnar. För annan typ av användning krävs godkännande från Truma. Godkännande Luftkonditioneringsenhet Truma Saphir compact uppfyller de grundläggande kraven i EN 14511, de säkerhetstekniska och miljörelevanta kraven i EN 378. Försäkran om överensstämmelse Apparaten uppfyller kraven i följande EU-direktiv: EMC-direktiv 2004/108/EG Lågspänningsdirektiv 2006/95/EG Radioavstörning i motorfordon 2004/104/EG, 2005/83/EG, 2006/28/EG typgodkännandenummer e Tryckkärlsdirektiv 97/23/EG Fordonsdirektiv 2000/53/EG Föreskrifter Den återcirkulerade luften renas och torkas under aggregatets drift. Vid montering i utanförliggande förvaringsutrymmen (t.ex. mellan dubbla golv) måste genom lämpliga åtgärder säkerställas att kylluften sugs ut ur fordonets innerrum. Insugning av uteluft kan påverka klimatanläggningens effekt kraftigt. Aggregatet skall såvitt möjligt placeras på sådant sätt att fordonsramen ligger mellan luftintaget (LE) och luftutloppet (LA). Lägg monteringsmallen i den för monteringen avsedda lådan och se efter var golvöppningarnas skall placeras. På sidorna måste det vara ett minsta avstånd till väggar och inredningsdetaljer på 20 mm och på baksidan 30 mm för att förhindra bulleröverföring under drift. På framsidan måste avståndet vara minst 200 mm för att möjliggöra byte av ludd- och partikelfilter. Öppningarna i fordonsgolvet måste vara fritt tillgängliga och får därför inte täckas av bakomliggande ramdelar eller liknande! De får inte vara placerade så att de utsätts för stänk från hjulen. Eventuellt måste stänkskydd monteras. Montering av klimatanläggningen Lägg monteringsmallen i monteringsutymmet och fixera den. Markera fästhålen för de två hållvinklarna (2 HW) och de två sidofästvinklarna (3). 11 Speciellt i följande fall upphör garantin att gälla och inga ersättningsanspråk kan ställas: om förändringar görs på anläggningen (inklusive tillbehör), om reservdelar och tilbehör som inte är Truma originaldelar används, om monterings- och bruksanvisningen inte följs. Placering Ø 50 mm 2 KO Aggregatet skall monteras på sådant sätt att det är lätt tillgängligt för servicearbeten och lätt kan demonteras och återmonteras. LA LE Längden på de två anslutningskablarna (nätkabel och IR-mottagarkabel) måste i trånga monteringsutrymmen anpassas så att aggregatet med anslutna kablar kan dras ut och locket öppnas. 790 mm 30 mm 1 Markera golvöppningarna LE för tillförsel av försörjningsluft, LA för försörjningsluftens utlopp och KO för kondensvattenavloppet mm 20 mm 440 mm Ta bort mallen och skär ut de markerade öppningarna i golvet. Vid borrning måste hänsyn tas till bakomliggande eller icke synliga kablar, gasledningar, ramdelar och liknande! Försegla därefter snittytorna på öppningarna i golvet med underredsskydd. 200 mm 20 mm För att uppnå en jämn kylning av fordonet skall klimatanläggningen monteras centralt i en skyddslåda eller liknande på sådant sätt att kylluften fördelas jämnt i husvagnen eller campingbilen. Anläggningen monteras på golvet, som måste vara jämnt och slätt. Om golvet t.ex. är räfflat måste luftintaget (LE), luftutloppet (LA) och stutsen (11) förses med extra tätningar. Skruva fast de två sidofästvinklarna (3) med vardera två skruvar och de två fästvinklarna (2 HW skänklarna måste peka utåt) med vardera tre skruvar. Stutsen (11) för kondensvattenavloppet (KO) sätts i uppifrån. Stutsen för kondensvattenavloppet (11) tätas underifrån runt om med karosstätningsmedel. Rumsluften som skall kylas sugs upp inifrån vagnen av aggregatet genom öppningar med en sammanlagd yta av minst 300 cm². 9
