Sidan 1 Förvaltning för utbyggd tunnelbana. Nya tunnelbanan Pia Lindberg Nedby, Chef upphandling och juridik

Transkript

1 Sidan 1 Nya tunnelbanan Pia Lindberg Nedby, Chef upphandling och juridik

2 Sidan 2 Stockholm en av Europas snabbast växande städer Ca fler invånare per år Behov av fler bostäder Behov av utökad kollektivtrafik

3 2013 års Stockholmsförhandling Överenskommelse klar november 2013 Avtal tecknat mellan staten, landstinget och berörda kommuner i januari 2014 Respektive politisk församling har sedan godkänt avtalet Förvaltning för utbyggd tunnelbana bildades mars 2014

4 Organisation Stockholms läns landsting Stockholms läns landsting Landstingsfullmäktige Valberedningen Revisorskollegiet Revisionskontoret Arbetsutskottet Forskningsberedningen Landstingsstyrelsens Innovationsberedningen förvaltning Miljöberedningen Fastighets- och investeringsberedningen Beredningen för utbyggd tunnelbana Förvaltning för utbyggd tunnelbana Personalutskottet Landstingsrådsberedningen Landstingsstyrelsen Ägarutskottet Sjukvårds- och omsorgsnämnden i Norrtälje 1) Tillväxt- och regionplanenämnden Patientnämnden Hälso- och sjukvårdsnämnden Trafiknämnden Kulturnämnden Sjukvårds- och omsorgskontoret Patientnämndens förvaltning Trafikförvaltningen Hälso- och sjukvårdsförvaltningen Kulturförvaltningen Tillväxt- och regionplaneförvaltningen Politisk organisation Förvaltningar och bolag

5 5 Överenskommen utbyggnad Avlastar sträckan norr- söder med ny passage under Östersjön Enskede gård Globen

6 Sidan 6 Extended Metro Administration Stockholms tunnelbana Totalt nya bostäder i anslutning till utbyggnaden

7 Finansiering av utbyggnaden Total investeringsbudget miljoner kronor (2013) SPÅRINFRASTRUKTUR Totalt miljoner kronor Finansiärer Staten mkr Stockholm stad mkr Nacka kommun 850 mkr Solna stad 600 mkr Järfälla kommun 800 mkr Stockholms läns landsting 650 mkr DEPÅ OCH FORDON Totalt miljoner kronor Finansiär Stockholms läns landsting mkr

8 Stockholm County Council FUT, Norra stationsgatan, här arbetar ca 100 personer Projektet sysselsätter ytterligare ca personer på hel- eller deltid. Pålitlighet Kompetens Samarbete Öppenhet Driv

9 Stockholm County Council Akalla - Barkarby Fakta Spårlängd 3,3 km 2 nya stationer Berg m 3 Utförande tid Budget 3 mdkr

10 Stockholm County Council Odenplan - Arenastaden Fakta Spårlängd 4,6 km 2 nya stationer Berg m 3 Utförande tid Budget 4 mdkr

11 Stockholm County Council Kungsträdgården- Nacka/Söderort Fakta Spårlängd 11 km 6,5 nya stationer Berg m 3 Utförande tid Budget 12.5 mdkr

12 Sidan 13 Depå, fordon & Signal system Fakta 1 depå (uppställning och verkstad) Spår och tunnel Utförande tid Budget 3,4 mdkr

13 Sidan 14 Just nu- pågående aktiviteter

14 Stockholm County Council Extended Metro Administration Main Schedule Barkarby Planning Legal permits Design Procurement & construction Arenastaden Planning Legal permits Design Procurement & construction Nacka/söderort Planning Legal permits Design Procurement & construction Depå & fordon Planning Legal permits Design Procurement & construction

15 Sidan 16 Planering och projektering

16 Sidan 17 Pågående projektering

17 Sidan 18 Var ska stationer och entréer ligga? För respektive utbyggnadssträcka görs en lokaliseringsutredning.

18 Sidan 19 Tillståndsprocess Beslut om miljöpåverkan Ansökan till mark och miljödomstol Planläggning Järnvägsplan Detaljplan

19 Sidan 20 Markundersökningar Under perioden 1 januari till 30 april 2016 görs mätningar vid sträckan Akalla-Barkarby för att avgöra bergets kvalitet och nivå mellan markytan och berget.

20 Sidan 21 Entreprenadindelning, exempel Anläggningsarbete(tunnelarbeten) 1-3 entreprenader Byggnadsarbeten/stomkomplettering (stationer) 1-3 entreprenader BEST (Bana, El, Signal och Tele) 1 entreprenad

21 Sidan 22 Information Samråd öppet hus Pressträffar Filmer (YouTube) Nyhetsbrev till hushåll och företag e-nyhetsbrev Annonsering

22 Page 23 Arbetsmetoder och tekniska val

23 Page 24 Typstationer

24 Page 25 Vi planerar för dubbelspårstunnel med parallell evakuerings-/service tunnel (där det är möjligt).

25 Page 26 Djupa stationer De nya stationerna kommer att ligga djupt eller mycket djupt, 30 till 90 meter under marknivå. Den djupaste stationen, Sofia, kommer enbart att utrustas med hissar. Djup station i Barcelona.

26 Page 27 Profil Kungsträdgården till Nacka Sofia ca. 100 m

27 Sidan 28

28 Page 29 Tunnel arbete Alla tunnlar och stationer kommer att vara i berg. Arbetet kommer genomföras med borrning och sprängning (drill and blast).

29 Sidan 30 Kungsträdgården (Nacka)

30 Sidan 31

31 Sidan 32 Öppet schakt -Cut and cower, Odenplan Den gröna linjen byggdes på 40- talet För gul linje planeras ny plattform i samma nivå som befintlig

32 Sidan 33 Odenplans uppgångar

33 Page 34 Spårbädd 2 alternativ utreds; traditionellt spår med ballast och s.k. slab track.

34 Page 35 Upphandling vid FUT Förvaltningen lyder under LUF, lagen om upphandling inom områdena vatten, energi, transporter och posttjänster.

35 Page 36 Nyatunnelbanan.sll.se

36 Page 37 Konsultuppdrag Ramavtal finns med en konsultmäklare. Konsultmäklaren, ZeroChaos, hanterar samtliga konsultförfrågningar inom områdena IT, teknik och administration för FUT räkning. För att kunna få förfrågningar om aktuella uppdrag måste registrering göras hos ZeroChaos.com

37 Sidan 38 Annonsering och urval vid större entreprenader FUT:s behov av arbeten annonseras årligen i TED. Hänvisning görs till prekvalificeringssystem. TransQ granskar och godkänner leverantörer. Leverantörer ansöker om kvalificering i TransQ (Achilles.com) FUT gör urval av leverantörer efter aktuella krav FUT sänder inbjudan till upphandling via Tendsign

38 Sidan 39 Affärsform- entreprenadavtal Avtalen kommer att ha olika affärsformer bestående av: Entreprenadform Totalentreprenad Utförandeentreprenad Kombinationer/varianter Betalningsform Fast pris Löpande räkning Andra prismodeller Grad av samverkan Samverkan (beteende) Samverkan/Partnering Upphandlingsförfarande Öppet förfarande Förhandlat förfarande

39 Sidan 40 Planerade upphandlingar 2016 Fortsatta planering/projektering av utökad depåkapacitet. Förfrågan omfattar framtagning av: - Systemhandlingar Sista anbudsdag: 18 februari. - Järnvägsplan inklusive miljökonsekvensbeskrivning, MKB - Underlag för miljöprövning i mark- och miljödomstolen Förberedande arbeten, Barkarby - tillfälliga vägar, markarbeten - ledningsflyttning Arbetstunnlar, Barkarby. Förberedande arbeten, Arenastaden - tillfälliga vägar, markarbeten - ledningsflyttning

40 Page 41 Genomförd upphandlingkonst i tunnelbanan Våren 2015, öppen annonsering efter yrkesverksamma konstnärer som är intresserade av att utforma de nya stationerna. 681 intresseanmälningar 30 konstnärer vidare till skissuppdrag. 12 konstnärer tilldelades uppdrag 20 januari Folds av Jesper Nyrén.

41 Sidan 43 Följ utbyggnaden Nyhetsbrev

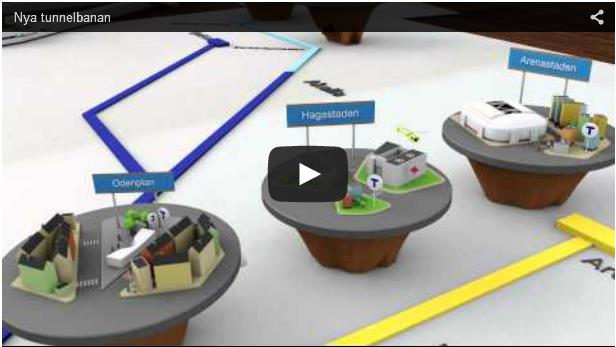

42 Sidan 44 Filmer på YouTube Fler filmer finns och ännu fler kommer.

43 Sidan 45 Tack för att ni har lyssnat! Pia Lindberg Nedby Chef upphandling och juridik,
