C3 Connect AB. Triax Systems

Transkript

1 Produktkatalog 1:1

2 C3 Connect AB C3 Connect erbjuder en komplett portfölj av absolut marknadsledande produkter för byggande och underhåll av telekomnät och elnät. Grunden för C3 Connects marknadsledande produktportfölj utgörs av långsiktiga och strategiska samarbeten med dels Triax Systems och dels TE Connectivity. I vår produktportfölj från Triax Systems ingår skåp, kapslingar och tillbehör för både telekom- och elnät. I sortimentet från TE Connectivity, som omfattar produkter för telenät baserade på både fiber och koppar, ingår bl.a. skarvboxar, skarvskåp, paneler, krympsatser samt plintsystem med bl.a. plintar, plinthållare, kopplingslådor och åsk- och överspänningsskydd. C3 Connect kan med sin kunniga personals mångåriga erfarenhet, tillsammans med sitt nära och strategiska samarbete med sina producenter, erbjuda service och support i toppklass. C3 Connect AB Telefon Finningevägen 52 info@c3connect.se Strängnäs Triax Systems

3 Innehållsförteckning Tele: Plintar KRONE LSA Plus 4 Plinthållare och tillbehör 8 Kopplingsboxar och kopplingslådor 12 Åskskydd/Överspänningsskydd 16 Verktyg 19 Fiber: Fiberpaneler 20 Skarvboxar och skarvskåp, TE Connectivity 21 Markskåp: Markskåp för fiberinstallationer 24 Markskåp för koppar 30 Utbyteshöljen 32 Tillbehör/reservdelar för skåp 38 Övrigt material 42 Kabelskåp: Kabelskåp med isolerat skensystem 630A 43 3

4 Plintar KRONE LSA Plus serie 2 KRONE LSA med slitskontakt ställd 45 mot ledaren ger unika fördelar. Två kontaktpunkter som är förskjutna längs ledaren, detta ger en längre kontaktyta. Hållfastheten på kontakterad ledare är 80% av kabelns ursprungliga hållfasthet. En gastät anslutning mot ledaren (korrosionsfri). LSA-PLUS serie 2-plintar stödjer trafik i höghastighetsfart via ISDN, ADSL, VDSL. Produktfamiljen inkluderar en omfattande uppsättning av monteringsdetaljer, test och korskopplingskabel, tillbehör och skyddsanordningar. Brytplintar 10-par Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Max 1,6 mm YD inklusive isolering kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Brytplint, Vertikal SXAA Brytplint, Horisontell Kopplingsplintar 10-par Kopplingsplinten har en fast förbindelse mellan inkommande och utgående sida. Används där man inte har behov av frånskiljning av par. Kan användas för t.ex. parallellbygling av plintens ena sida vid matning till parallelldistribution. Kan även användas där överspänningsskydd önskas. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Kopplingsplint LSA-Plus Grå 0,35-0,9 mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Kopplingsplint, Vertikal NEBA Kopplingsplint, Horisontell NEBA

5 Plintar KRONE LSA Plus serie 2 Brytplint 10-par (profilmontage) Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Profilplinten kan monteras på både profil och den traditionella plinthållaren. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit 0,35-0,9 mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Brytplint profil, Horisontell NEBA Brytplint profil, prickmärkt Prickar Vertikal/Horisont NEBA Brytplint profil, Vertikal NEBA

6 Plintar KRONE LSA Plus Brytplint slits-skruv 10-par Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0,32 (slits) Modell: Montage: Anslutningstyp: Färg: Ledardiameter: Ledararea: Brytplint Vertikal / Horisontell LSA-Plus Vit 0,35-0,9 mm 0,5-2,5 mm² Art-nr Benämning Märkning E-Nr Telia/Skanova Brytplint skruv-slits alt NEBA Brytplint 10-par för 1 mm diameter Denna brytplint har bredare slits vid ledaranslutningen vilket medger max 1,9 mm YD på ledare, inklusive isolering. Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. De används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit 0,5-1,0 mm Art-nr Benämning Märkning Montage E-Nr Brytplint profil 1 mm Vertikal Jordanslutningsplint Röd 38-polig plint med jordanslutningskabel Modell: Anslutningstyp: Färg: Ledardiameter: Kopplingsplint LSA-Plus Röd 0,35-0,9 mm Art-nr Benämning Montage E-Nr Jordplint röd 38-pol, profil Vertikal/Horisontell Jordplint röd 38-pol Vertikal/Horisontell

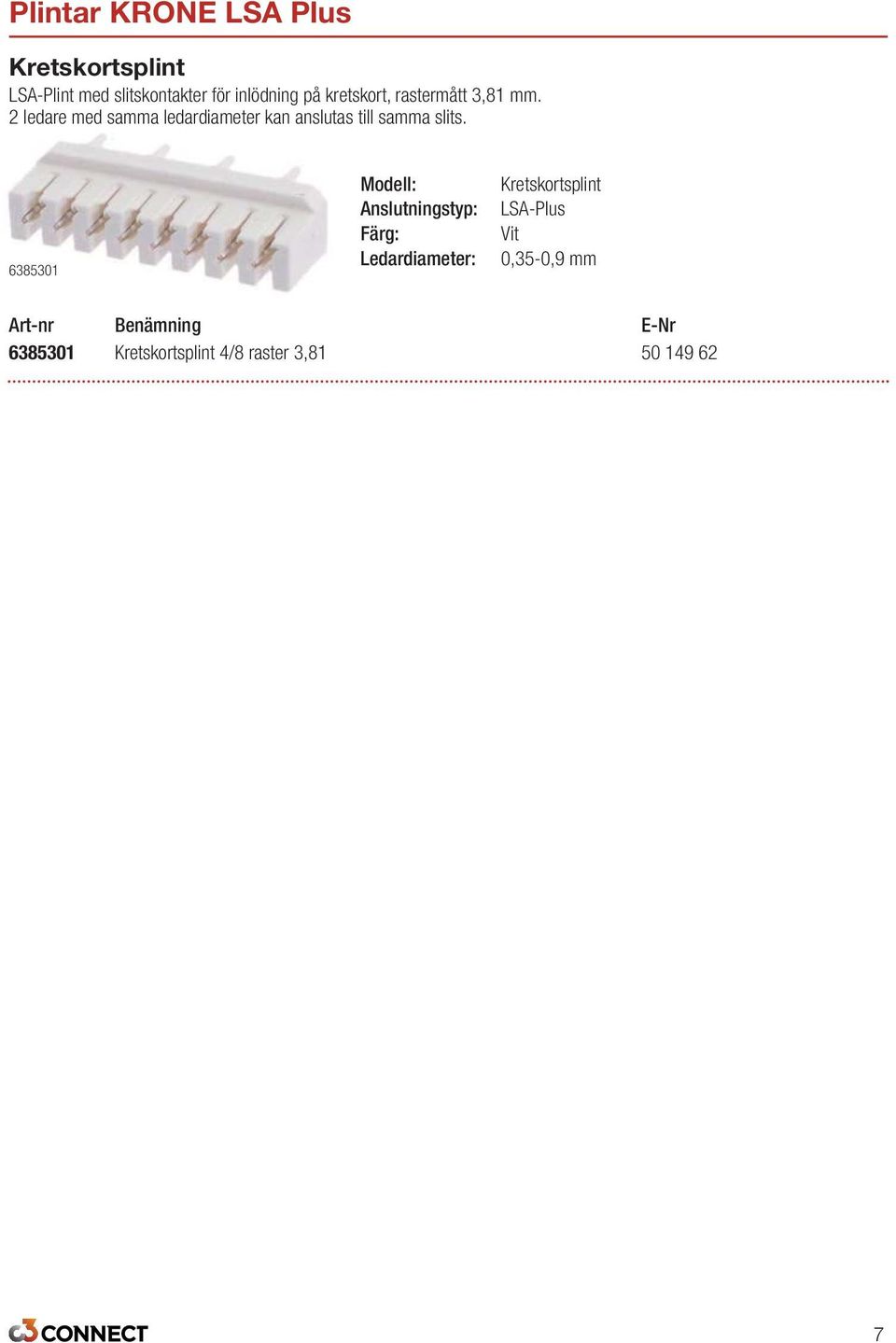

7 Plintar KRONE LSA Plus Kretskortsplint LSA-Plint med slitskontakter för inlödning på kretskort, rastermått 3,81 mm. 2 ledare med samma ledardiameter kan anslutas till samma slits Modell: Anslutningstyp: Färg: Ledardiameter: Kretskortsplint LSA-Plus Vit 0,35-0,9 mm Art-nr Benämning E-Nr Kretskortsplint 4/8 raster 3,

8 Plinthållare och tillbehör Plinthållare för 1-10 st 10-pars KRONE LSA plus-plintar För montage av LSA plus plint direkt på vägg, på skena eller i kapsling Modell: Montage: LSA: Plinthållare Skruvmontering Ja Rostfritt stål 105 mm 22 mm Art-nr Benämning Bredd Plintplatser E-Nr Telia/Skanova Plinthållare 1M/12 LSA 2/10 20 mm NEBA Plinthållare 2M/22 LSA 2/10 42 mm Plinthållare 3M/22 LSA 2/10 65 mm Plinthållare 5M/22 LSA 2/ mm Plinthållare 6M/22 LSA 2/ mm Plinthållare 10M/22 LSA 2/ mm Monteringsskena Väggskena för montering av LSA-plinthållare, väggskenan har 2 spår med cc-avstånd på 45 mm. Art-nr Benämning E-Nr Telia/Skanova Väggskena aluminium 1800mm A Plinthållare 19" för 10-pars KRONE-plint För montage av LSA plus-plint på Modell: Plinthållare Montage: 19 -montage LSA: Ja Rostfritt stål 118 mm Bredd: 480 mm 40 mm Antal plintplatser: 20 Art-nr Benämning E-Nr Telia/Skanova plinthållare 2/ plinthållare 2/10 profil plinthållare (med botten) SXAA

9 Plinthållare och tillbehör Gummigenomföring för plinthållare med botten För skydd av kabel till plinthållare med hel bottenplåt och runda hål Modell: Gummigenomföring Gummi Art-nr Benämning E-Nr Gummigenomföring 40 mm Signeringssatser Snäppfastsättning av signering på KRONE s LSA-plint Färg: Plast Grå Art-nr Benämning E-Nr Telia/Skanova Signeringssats LSA A / Signeringssats LSA Signeringssats 1-50 A / Signeringssats A /02 Signeringshållare Signering Montage: Färg: Snäppfastsättning Plast Grå Art-nr Benämning E-Nr Telia/Skanova Signeringshållare vikbar A Signeringshållare profil SXAA Signeringshållare 2/ A

10 Plinthållare och tillbehör Omkopplingsadapter 1-par Används för avbrottsfri omkoppling av ny utgående tråd, eller för parallellkoppling av ett par Modell: Montage: LSA: Adapter Snäppfastsättning Ja Plast Art-nr Benämning Färg E-Nr Telia/Skanova Omkopplingsadapter 1-par Grå A Omkopplingsadapter bryt 1-par Vit NEBA Omkopplingsadapter 10-par Används för avbrottsfri omkoppling av 10 par till ny utgående kabel eller matarledning. För parallellkoppling av 10 par Modell: Montage: LSA: Adapter Snäppfastsättning Ja Plast Art-nr Benämning Färg E-Nr Telia/Skanova Omkopplingsadapter 10-par Grå A Omkopplingsadapter bryt 10-par Vit NEBA Brytproppar Används för att frånskilja mellan in- och utgående sida i en brytplint. Propparna utgör även en tydlig märkning av brytstället. Finns i flera färger för eventuell adressering av trafiktyp Modell: Propp Plast Art-nr Benämning Färg E-Nr Telia/Skanova Brytpropp 1-par röd Röd A Brytpropp 1-par grön Grön Brytpropp 1-par blå Blå Brytpropp 1-par svart Svart Brytpropp, 10-par, grå Grå A

11 Plinthållare och tillbehör Kortslutningsskena För kortslutning av par i 10-pars plint, skenan levereras för 10-par men kan delas. Kortslutningsskenan demonteras med hjälp av kroken på Krones monteringsverktyg, skenan passar i alla KRONE s LSA serie 2 och profilplintar Modell: Skena LSA: Ja Antal plintplatser: 10 Art-nr Benämning Färg E-Nr Kortslutningsskena Metall Brytadapter Adapter som bryter kontakten mellan linje och korskopplingssidan och skapar möjlighet att mäta åt resp. riktning Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 Art-nr Benämning E-Nr Telia/Skanova Brytadapter röd A Shuntadapter Adapter som används vid mätning av ett par (parallellt med linjen) Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 Art-nr Benämning E-Nr Telia/Skanova Shuntadapter grön A

12 Kopplingsboxar och kopplingslådor Komplett inomhusbox med 10-parsplint Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox brytplint Inomhusbox kopplingsplint Komplett inomhusbox med 10-parsplint och larmkontakt Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox inkl. sabkont Inomhusbox 10-par exkl. plint Tom inomhusbox som levereras utan plint Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox exkl. plint

13 Kopplingsboxar och kopplingslådor Inomhusboxar i plast, 30-, 50- och 100-par Kronection-boxen, en smidig kopplingsbox designad för Krones LSA-plintar (2/10-plintar). Locket och fyra sidopaneler är demonterbara, botten är försedd med plinthållare av metall och trådledare. Till de boxar som är ämnade för Telia/Skanova ingår anpassning och låsregel för ASSA-cylinder Modell: Montage: LSA: Kapslingsklass: Färg: Kopplingsbox Utanpåliggande/infällt montage Ja Plast IP30 Grå 75 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Kronectionbox 30-par 2/ mm 140 mm NCLA Kronectionbox 30-par 2/ mm 140 mm Kronectionbox 50-par 2/ mm 215 mm NCLA Kronectionbox 50-par 2/ mm 215 mm Kronectionbox 100-par 2/ mm 215 mm NCLA Kronectionbox 100-par 2/ mm 215 mm Förhöjningsramar i plast till Kronection-boxar Nödvändigt tillbehör vid bruk av åskskydd/överspänningsskydd Montage: Färg: Utanpåliggande Plast Grå 37 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Förhöjningsram 30-par box 170 mm 140 mm NCLA Förhöjningsram 50-par box 215 mm 215 mm NCLA Förhöjningsram 100-par box 320 mm 215 mm NCLA

14 Kopplingsboxar och kopplingslådor Infällningsramar i plast för Kronection-boxar För möjlighet till montage i vägg Montage: Färg: Infällt montage Plast Grå 7 mm Art-nr Benämning Höjd Bredd E-Nr Infällningsram 30-par box 210 mm 180 mm Infällningsram 50-par box 255 mm 255 mm Infällningsram 100-par box 360 mm 255 mm Inomhusboxar i plast för profilmontage, 30-, 50- och 100-par Plastboxar för montage av KRONE s LSA-plintar för profilmontage. Observera att endast plintar med profilmontage fungerar. Jordning och åskskydd kan inte monteras i denna box Modell: Montage: LSA: Färg: Kopplingsbox Utanpåliggande Ja Plast Grå Art-nr Benämning Höjd Bredd Djup E-Nr Kronectionbox 30-par profil 188 mm 129 mm 84 mm Kronectionbox 50-par profil 210 mm 161 mm 90 mm Kronectionbox 100-par profil 320 mm 210 mm 121 mm

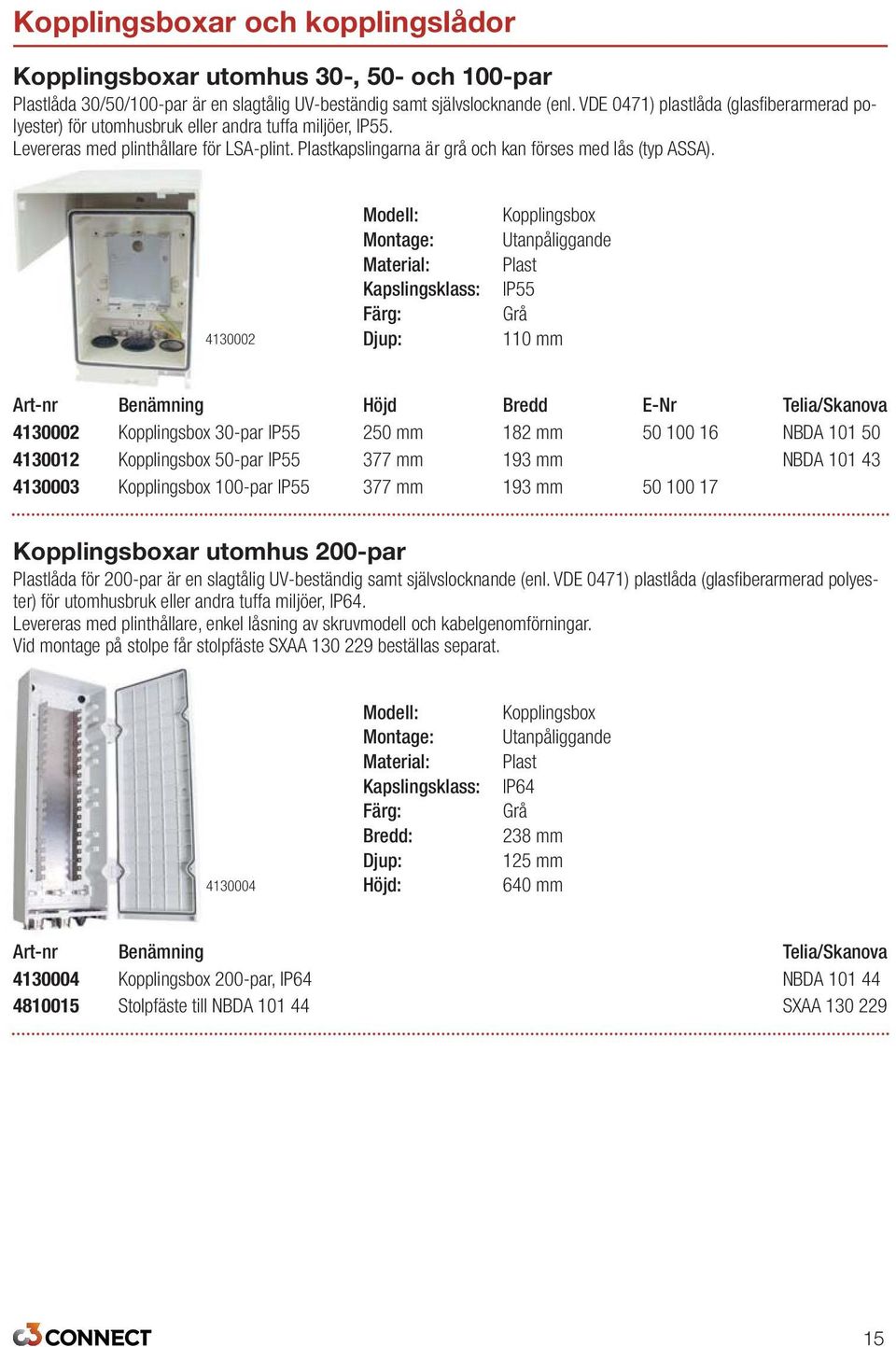

15 Kopplingsboxar och kopplingslådor Kopplingsboxar utomhus 30-, 50- och 100-par Plastlåda 30/50/100-par är en slagtålig UV-beständig samt självslocknande (enl. VDE 0471) plastlåda (glasfiberarmerad polyester) för utomhusbruk eller andra tuffa miljöer, IP55. Levereras med plinthållare för LSA-plint. Plastkapslingarna är grå och kan förses med lås (typ ASSA) Modell: Montage: Kapslingsklass: Färg: Kopplingsbox Utanpåliggande Plast IP55 Grå 110 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Kopplingsbox 30-par IP mm 182 mm NBDA Kopplingsbox 50-par IP mm 193 mm NBDA Kopplingsbox 100-par IP mm 193 mm Kopplingsboxar utomhus 200-par Plastlåda för 200-par är en slagtålig UV-beständig samt självslocknande (enl. VDE 0471) plastlåda (glasfiberarmerad polyester) för utomhusbruk eller andra tuffa miljöer, IP64. Levereras med plinthållare, enkel låsning av skruvmodell och kabelgenomförningar. Vid montage på stolpe får stolpfäste SXAA beställas separat Modell: Montage: Kapslingsklass: Färg: Bredd: Kopplingsbox Utanpåliggande Plast IP64 Grå 238 mm 125 mm 640 mm Kopplingsbox 200-par, IP64 NBDA Stolpfäste till NBDA SXAA

16 Åskskydd/Överspänningsskydd Åskskyddskassett 350V med gasurladdningsrör alt. gasurladdningsrör och jordningsbleck Primärskydd/grundskydd bestående av ett 10-pars magasin med 2-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren Märkspänning DC: Nominell urladdningsstötström (8/20): Max. kontinuerlig spänning DC: Skyddsnivå ledare/ledare: Skyddsnivå ledare/jord: 350 V 20 ka 280 V 700 V 350 V Åskskyddskassett, 10-par med rör A /01 (innehåller kassett och monterade gasurladdningsrör) Åskskyddskassett, 10-par, komplett NEBA (innehåller kassett, jordningsbleck samt gasurladdningsrör) Åskskyddsplint, 10-par, komplett NEBA (innehåller plint, kassett, jordningsbleck samt gasurladdningsrör) Åskskyddskassett 230V med gasurladdningsrör Primärskydd/grundskydd bestående av ett 10-pars magasin med 2-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren Märkspänning DC: Nominell urladdningsstötström (8/20): Montage: 230 V 20 ka LSA-plus insticksbar Art-nr Benämning E-Nr ÖSP-magasin 2/10 230V Åskskyddskassett utan gasurladdningsrör Åskskyddskassett för 10-par, som levereras utan gasurladdningsrör Åskskyddskassett, utan rör A

17 Åskskydd/Överspänningsskydd Gasurladdningsrör/utbytesrör, 350V Transientskydd/gasurladdningsrör 350V, för utbyte eller komplettering Gasurladdningsrör 6x8 mm A Överspänningsadapter För utbyte av åskskydd för äldre modeller av teleplint ÖSP-adapter för kolskydd A ÖSP-adapter för glasskydd A / ÖSP-adapter för glasskydd (10-pack) 10/A /05 Jordklämma/jordbleck/clips Krävs vid montage av åskskydd på plint monterad på profilhållare. Rostfritt stål Art-nr Benämning E-Nr Telia/Skanova Jordklämma profil NEBA

18 Åskskydd/Överspänningsskydd Åskskyddsbox, 2-par Låsbar åskskyddsbox för inom- och utomhusbruk. Boxen innehåller KRONE s LSA-plint och 350V gasurladdningsrör för 2-par och jordanslutning för 6 mm² s ledare. Vid montage på stolpe kompletteras boxen med fästplåt SXAA Modell: Montage: Kapslingsklass: Färg: Bredd: Kopplingsbox Utanpåliggande Plast IP54 Grå 109 mm 79 mm 47 mm Åskskyddsbox 2 par, med ASSA-regel NCLA Åskskyddsbox 2 par, med lås NCLA Fästplåt till åskskyddsbox SXAA Stolpskåp, tomt för åsk- och överspänningsskydd Tomt stolpskåp med montageplatta för montage på stolpe eller vägg. Stolpskåpet är förberett för 2 st förskruvningar M40 och 4 st förskruvningar M25 i toppen och botten. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår, men förskruvningar, stolpbyglar, plinthållare m.m. beställs separat Bredd: Typ av yta: Lås: 396 mm 600 mm 240 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för hänglås Stolpskåp tomt 4/NBDA /6 18

19 Verktyg Anslutningsverktyg KRONE Verktyget fixerar tråden, ansluter och klipper i ett och samma moment. Avisolering skall inte utföras. I samma verktyg finns krok för urtagning av tråd och mejsel för demontering av plint från plinthållare Lämplig för: Med klippfunktion: LSA-plintar Ja Art-nr Benämning E-Nr Telia/Skanova Monteringsverktyg LSA A Inläggningsfixtur Fixtur för KRONE LSA 2/10 plintar. Används vid terminering av ledning till plintens anslutningssidor och för att få rätt längd på kablaget, fixturen kan användas vid både vertikalt och horisontellt montage. Passar både profil och den traditionella plinthållaren. Plast Art-nr Benämning E-Nr Telia/Skanova Inläggningsfixtur LSA-plint A /1 19

20 Fiberpaneler Fiberpanel för 19 -montage , är en fiberpanel som är tillverkad av PC-ABS formplast. Formgjuten kabelrangerare för enklare montage. Lämplig vid installationer av mindre nätverk och är utdragningsbara plåtpaneler på geidrar. Panelerna går ut väldigt långt i utdraget läge vilket gör att man enkelt kommer åt i kabelingångarna. Ingången bak har två hål med dimensionen 1x16 och 1x20 mm samt två kammar för enkel terminering av blåsrör. Finns avlastningsskruvar för kevlar och mittpinne. Även kassetter av Tykoflex-modell får plats i panelen. Kan även användas som ren skarvbox om man byter fronten mot en blindpanel. Montage: 19 -montage Art-nr Benämning Färg E-Nr Fiberpanel 19, 12xSC-D Grå Fiberpanel 19, 24xSC-D Svart Fiberpanel 19, 48xSC-D Svart Svetsskarvhylsor Skarvhylsa för att skydda svetsade fiber. Skyddet träs på fibern innan svetsning och krymps på svetsskarven Modell: Krimpskarvskydd Art-nr Benämning E-Nr Skarvhylsa 45 mm (100 st) Skarvhylsa 61 mm (100 st)

21 Skarvboxar och skarvskåp, TE Connectivity Skarvbox FOSC-F Skarvbox FOSC-F (IP68). 1 oval och 6 runda kabelingångar. Inkl förvaringskassett 1HE och utvändigt beslag för kabelfixering. Kapacitet: 6 st skarvkassetter + förvaringskassett 1HE. Loop möjlig Skarvbox FOSC-F (IP68). NCLA /U Tillbehör skarvbox Kabelgenomföringar, krympsatser till skarvboxar Oval (delbar) kabelgenomföring FOSC-F; 1-2 kablar Ø5-18 mm Loop möjlig. SXAA / Rund kabelgenomföring: 1 kabel Ø11-14 mm SXAA / Rund kabelgenomföring; 1-2 kablar Ø8-11 mm SXAA / Rund kabelgenomföring; 1-3 kablar Ø6,5-8 mm SXAA / Rund kabelgenomföring; 1-4 kablar Ø4-7 mm SXAA / Rund kabelgenomföring; 1-8 kablar Ø3-5 mm SXAA / Rund kabelgenomföring; 1-16 kablar Ø0-3 mm SXAA / FOSC Krympsats, oval (spårkärna) SXAA /K FOSC Krympsats, rund (spårkärna) SXAA /K FOSC Krympsats, oval (std) FOSC Krympsats, rund (std) 21

22 Skarvboxar och skarvskåp, TE Connectivity Skarvskåp BUDI (UNI) Universellt skarvskåp med unik funktion och hög kapacitet. Användarvänlig design baserad på svenskaförhållanden och förutsättningar. I skarvskåpet kan olika typer av kablar kombineras. Separat och skyddad förvaring av obruten slinga och/eller överskott Skarvskåp BUDI-1S (IP55). Exkl kabelgenomföringar och skarvkassetter. Inkl liten förvaringskassett Skarvskåp BUDI-1S (IP55). Inklusive 2 st kabelgenomföringar: 1 st 24x Ø<7 mm & 1 st 4xØ<15 mm samt liten förvaringskassett. NBHA Skarvskåp BUDI-S (IP55). Exkl kabelgenomföringar och skarvkassetter. Inkl liten förvaringskassett Skarvskåp BUDI-S (IP55). Inklusive 2 st kabelgenomföringar: 1 st 24x Ø<7 mm & 1 st 4xØ<15 mm samt liten förvaringskassett. NBHA /U Skarvskåp BUDI-M (IP55). Exkl kabelgenomföringar och skarvkassetter. Inkl liten förvaringskassett. Tillbehör Skarvbox BUDI Kabelgenomföringar till skarvskåpen i BUDI-serien Kabelgenomföring BUDI-1S/S 2x Ø15-20 mm SXAA / Kabelgenomföring BUDI-1S/S 4x Ø10-15 mm SXAA /4a Kabelgenomföring BUDI-1S/S 4x Ø5-10 mm SXAA /4b Kabelgenomföring BUDI-1S/S 24x Ø<7 mm SXAA / Kundgenomföring BUDI-1S/S öppen 48x3,5 mm Kundgenomföring BUDI-1S/S öppen 24x5 mm Kabelgenomföring BUDI övre port (IP43) Kabelgenomföring BUDI-M 2x Ø15-20 mm Kabelgenomföring BUDI-M 4x Ø10-15 mm Kabelgenomföring BUDI-M 4x Ø5-10 mm Kabelgenomföring BUDI-M 24x Ø<7 mm 22

23 Skarvboxar och skarvskåp, TE Connectivity Tillbehör skarvbox och skarvskåp Universell skarvkassett FOSC/BUDI (UNI) för enkelfiber och bandfiber NCLA / Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för utvändig kabelfixering BUDI 4x Ø5-10 mm Beslag för att förvara slinga/överskott (stående) Beslag för att förvara slinga/överskott (stående) Skarv-/kundlåda FTUO (IP43) med säkerhetsskruv. Skarvkapacitet 8F. NBHA Skarv-/kundlåda IFDB-M. Skarvkapacitet 24F. NBHA Skarvlåda BUDI-2S (IP55), 36F. Kunder: 12x Ø<5 mm Kunduttag/Boxar Art-nr Benämning Kunduttag fiber, tomt. 2xSC simplex / 2xLC duplex. Skarvkassett 4F Kunduttag fiber, tomt. 2xSC simplex / 2xLC duplex. Skarvkassett 4F Väggbox Skarv / Skarv-Patch. Skarvkassett: 24F. 12xSC simplex / 24xLC duplex. Mellanstycken och dragavlastare ("Skarv) beställs separat. 19"-montering möjlig med (19-INCH-PANEL/CZ ) "-panel FOWB. Splitter/WDM Art-nr Benämning " Splitterpanel 1x32 SC/APC 23

24 Markskåp för fiberinstallationer Markskåp, tomma FiA-skåp för fiber Ett tomt markskåp med montageplatta i ryggen tillämpat för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering, markisolering och montageplatta. Luckan är förberedd för ASSA-lås. Höjd av mark: Typ av yta: Kapslingsklass: Vandalklass: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 IP34 IK10 Förberett för ASSA-Desmo Art-nr Benämning Bredd Djup Telia/Skanova Markskåp tomt, FIA mm 198 mm 2/NBDA / Markskåp tomt, FIA mm 198 mm 2/NBDA / Markskåp tomt, FIA mm 198 mm 2/NBDA / Markskåp tomt, FIA mm 300 mm 3/NBDA /6 Markskåp (SCC-modell) för fiber med Stockholms-lås (EBR) Tomma markskåp med montageplatta i ryggen tillämpade för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering och montageplatta. Luckan är försedd med ett monterat STHLM-lås (EBR). Marktätning finns som tillbehör. (se längre ned). Höjd ovan mark: Typ av yta: Kapslingsklass: Vandalklass: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 IP34 IK10 EBR-lås (Sthlm) Art-nr Benämning Bredd Djup E-Nr Markskåp fiber C330, Sthlm-lås 330 mm 198 mm Markskåp fiber C462, Sthlm-lås 462 mm 198 mm Markskåp fiber C594, Sthlm-lås 594 mm 300 mm Markskåp fiber C , Sthlm-lås 594 mm 198 mm

25 Markskåp för fiberinstallationer Markskåp för fiber, FTC Ett enklare markskåp för fiber/opto, tele eller kabel-tv. Passar utmärkt vid fiberinstallationer. Skåpet levereras med sockel, montageplatta, takisolering, markisolering och C101-lås med nycklar. Höjd ovan mark: Typ av yta: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 C Art-nr Benämning Bredd Djup E-Nr Markskåp fiber FTC mm 230 mm Markskåp fiber FTC mm 300 mm Markskåp fiber FTC mm 300 mm Markskåp MIDI, MAXI, MEGA för fiber Markskåp med montageplatta som används för i huvudsak kanalisation, kabelskarvar och skarvboxar/skåp. Skåpet levereras med sockel, montageplatta, takisolering, markisolering, låsregel för ASSA-lås, tätningsmassa och montageanvisning Höjd ovan mark: Typ av yta: Kapslingsklass: Vandalklass: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 IP34 IK10 Förberett för ASSA-Desmo Art-nr Benämning Bredd Djup Telia/Skanova Markskåp, MIDI tomt 330 mm 198 mm NBDA Markskåp, MAXI tomt 594 mm 198 mm NBDA Markskåp, MEGA tomt 594 mm 300 mm NBDA

26 Markskåp för fiberinstallationer Markskåp för skarvboxar (fiber), inkl slinghållare Markskåpet är avsett att användas som skydd för skarvboxar och kabelslingor. Inrett med slinghållare för två optoskarvboxar samt kabelslingor. Skåpet levereras med fristående sockel, slinghållare, takisolering, markisolering och tätningsmassa. Bredd: Höjd ovan mark: Typ av yta: Lås: 922 mm 950 mm 253 mm 1200 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Skarvskåp för optoskarvar NBDA Skåphölje 300, 600 och 900 Tomt skåphölje för utbyte eller montage av tomt skåp. Om det monteras som tomt skåp så skall det kompletteras med sockel och montageplatta (fästen till montageplatta ingår). Kan även användas som utbyteshöljen mot de äldre galvade skåpen från SMEKAB. Typ av yta: Lås: 950 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Art-nr Benämning Bredd Telia/Skanova Skåphölje, mm NBDA / Skåphölje, 600, inkl. tvärbalkar 622 mm NBDA / Skåphölje, 900/1200, inkl. tvärbalkar 922 mm NBDA /33 26

27 Markskåp för fiberinstallationer Skåpsockel 300, 600 och 900 Lös sockel för utbyte eller montage under tomt skåp. Kan även användas då utbyte görs mot de äldre galvade skåpen från SMEKAB. Typ av yta: 1052 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL Art-nr Benämning Bredd Telia/Skanova Sockel för NBDA10102/11 & 10134/ mm NBDA / Sockel för NBDA10102/22 & 10134/ mm NBDA / Sockel för NBDA10102/33 & 10134/ mm NBDA /33 Isolerat markskåp för rackmonterad utrustning Isolerat skåp för rackmonterad 19 /ETSI-utrustning. Skåpet har 19 -profiler i 22HE som kan justeras djupleds, och är förberett för fläktar i tak. Sockeln är bestyckad med markisolering/fuktspärr och avlastningsskena. Dörren är försedd med handtag för ASSA s ovala cylinder. Bredd: Höjd ovan mark: Typ av yta: Lås: 700 mm 1305 mm 500 mm 1405 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå eller mörkgrön Vridhandtag, förberett för ASSA s ovala cylinder Art-nr Benämning E-Nr Markskåp, 22HE, 19, isolerat, grönt Sockel för markskåp-22he, grön Markskåp, 22HE, 19, isolerat, grått Sockel för markskåp-22he, grå

28 Markskåp för fiberinstallationer Skåp för aktiv utrustning, Orion CCO Orion-skåpen är klimatskåp för aktiv utrustning. Skåpets konstruktion med dubbla väggar skapar den chimney-effekt (kontroll av värme och kyla) som gör skåpet unikt. Med denna konstruktion säkerställs en total klimatkontroll på 40 db (A) med en torr, dammfri miljö. Skåpets konstruktion med löstagbara gavlar gör att ni kan komplettera befintligt skåp och bygga vidare i framtiden. Man är inte låst vid den storlek som är monterad, utan det finns en mycket enkel och flexibel lösning. Orion-serien är designad för IP65/IK10 för skydd av känslig aktiv utrustning inom FTTx, Telecom, kabel-tv och annan kommunikation/multimedia nätverk. Fler storlekar på förfrågan. Som tillbehör finns 19 /ETSI-skenor, 19 -hyllplan, batterilådor, kabelguider, värmeelement, värmeväxlare, takfläkt, punktfläkt, termostat, dörrströmbrytare, korgmutter/skruv m.m Galvaniserad stålplåt 2,0 mm DX51D+Z275MB, enligt EN och EN Typ av yta: Pulverlack 80µm, ljusgrå RAL7035 Kapslingsklass: IP65, enligt IEC /EN Vandalklass: IK10, enligt EN Lås: Vridhandtag, förberett för ASSA s ovala cylinder Antal HE: 24 HE då skåpet är 1400 mm högt, 33HE då skåpet är 1800 mm högt. Dubbla antal HE, vid skåp med 2 dörrar Godkänt: Klimat/miljö enligt EN Ljuddämpning enligt ETS / ISO 7779 EN ISO 3744/3746 Vibration och transporttest enligt ASTM-D 4169, DIN EN Temperaturtest enligt EN och E Art-nr Benämning Dörrar Bredd Höjd Djup Klimatskåp CCO136D mm 1400 mm 630 mm Klimatskåp CCO138D mm 1400 mm 830 mm Klimatskåp CCO136S mm 1400 mm 630 mm Klimatskåp CCO138S mm 1400 mm 830 mm Klimatskåp CCO178S mm 1800 mm 830 mm Klimatskåp CCO178D mm 1800 mm 830 mm Sockel till CCO136D/176D 1454 mm 900 mm 630 mm Sockel till CCO138D/178D 1454 mm 900 mm 830 mm Sockel till CCO136S/176S 754 mm 900 mm 630 mm Sockel till CCO138S/178S 754 mm 900 mm 830 mm 28

29 Markskåp för fiberinstallationer Stolpskåp, tomt, FiA46 för både fiber och koppar Tomt stolpskåp med montageplatta. Används som skydd till skarv och terminering. Monteras på stolpe/vägg. Stolpskåpet är förberett för 2 st förskruvningar M40 och 4st förskruvningar M25 i toppen och botten. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår, men förskruvningar och stolpbyglar beställs separat. Låsbart med hänglås. Bredd: Typ av yta: Lås: 396 mm 600 mm 240 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för hänglås Art-nr Benämning Mått Telia/Skanova Stolpskåp tomt, 396x600x240 mm 4/NBDA /6 29

30 Markskåp för koppar Kopplingspåle med inredning (100-par) Kopplingspålen rymmer max 10 st KRONE-plintar och åskskydd för montering på profilsystem (rör 14 mm Ø). Hållaren för kopplingsplintarna är demonterbar vilket gör att ev. kabelskarv kan placeras bakom hållaren. Levereras med låsregel för ASSA-lås, plinthållare, dammskydd för plint, signeringshållare, takisolering, markisolering, tätningsmassa och monteringsanvisning Bredd: 198 mm 1000 mm 198 mm Höjd ovan mark: 850 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo Antal plintplatser: Kopplingsskåp/påle 100-par MINI NBDA Kopplingsskåp MIDI och MAXI med kopplingsbox, 50-par Markskåp med tät kopplingsbox för 5 st KRONE-plintar. Används för i huvudsak kanalisation och kabelskarvar. Skåpet levereras med kopplingsbox (50-par), sockel, takisolering, markisolering, låsregel för ASSA-lås, tätningsmassa och montageanvisning mm 198 mm Höjd ovan mark: 850 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo Antal plintplatser: 5 Art-nr Benämning Bredd Telia/Skanova Markskåp MIDI, inkl box 50-par 330 mm NBDA / Markskåp MAXI, inkl box 50-par 594 mm NBDA /01 30

31 Markskåp för koppar Teknikskåp upp till 1200-par, kompletta med plinthållare Används i huvudsak till montering av kopplingsplintar med slitskontakt vid fördelning av ledningar i kabelnätet. Skåpen är invändigt försedda med montageplåt med plinthållare, kabelbyglar och dammskydd för att åstadkomma en bra miljö för kopplingsplinten. Skåpets inredning är uppbyggd på ett profilsystem (rör med Ø14 mm). I leveranser ingår: Skåp, separat sockel med ankarskena, plinthållare, dammskydd, låsregel för ASSA-lås, fyrkantlås, täckbricka för lås, takisolering, markisolering, tätningsmassa, 7 st skruv M8x16, 7 st brickor och muttrar M8 och montageanvisning mm 253 mm Höjd ovan mark: 1200 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-Desmo Antal plintplatser: Art-nr Benämning Bredd Plintplatser Telia/Skanova Teknikskåp 300-par 342 mm 30 NBDA / Teknikskåp 600-par 622 mm 60 NBDA / Teknikskåp 1200-par 922 mm 120 NBDA /33 31

32 Utbyteshöljen Utbyteshölje, påle Utbyteshölje för rund kopplingspåle eller kopplingsskåp/påle 100par i galvat eller lackerat utförande. Höljet levereras utan sockel, men med fästbeslag för fixering mot den runda pålens L-järn. Vid montage på galvat skåp, se montageanvisning. Skåpets lucka är förberedd för ASSA s Desmo-lås. Bredd: Typ av yta: Lås: 198 mm 1000 mm 232 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje kopplingspåle NBDA /01 Markfäste till utbytespåle Markfäste för montage av utbyteshölje NBDA /01 vid utbyte av rund kopplingspåle monterad i asfalt. Markfästet monteras runt pålens fundament, spikas ned i asfalten och används som adapter mot det nya skåpshöljet Stål Markfäste för utbytespåle NBDA10101/01 SXKA

33 Utbyteshöljen Utbyteshölje, KRD/påle Utbyteshölje för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje och lucka för ASSA-cylinder. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 500 mm 1000 mm 250 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje KRD NBDA /01 Utbyteshölje, Kristianstad Utbyteshölje med fästmaterial för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje, lucka för ASSA-cylinder, skruvar, muttrar och brickor/vinkelbeslag I övrigt levereras höljet utan inredning Bredd: Typ av yta: Lås: 757 mm 890 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje KSD NBDA

34 Utbyteshöljen Utbyteshölje, Göteborg Utbyteshölje med fästmaterial för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje, lucka för ASSA-cylinder, skruvar, muttrar och brickor/vinkelbeslag. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 877 mm 1000 mm 265 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje GBG NBDA Utbyteshölje 300, 600 och 900 Tomt skåphölje för utbyte eller montage av tomt skåp. Om det monteras som tomt skåp så skall det kompletteras med sockel och montageplatta (fästen till montageplatta ingår). Kan även användas som utbyteshöljen mot de äldre galvade skåpen från SMEKAB. Typ av yta: Lås: 950 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Art-nr Benämning Bredd Telia/Skanova Skåphölje, mm NBDA / Skåphölje, 600, inkl. tvärbalkar 622 mm NBDA / Skåphölje, 900/1200, inkl. tvärbalkar 922 mm NBDA /33 34

35 Utbyteshöljen Sockel för 300, 600 och 900 Lös sockel för utbyte eller montage under tomt skåp. Kan även användas då utbyte görs mot de äldre galvade skåpen från SMEKAB. Typ av yta: 1052 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL Art-nr Benämning Bredd Telia/Skanova Sockel för NBDA10102/11 & 10134/ mm NBDA / Sockel för NBDA10102/22 & 10134/ mm NBDA / Sockel för NBDA10102/33 & 10134/ mm NBDA /33 Utbyteshölje, 900-par, högskåp Utbyteshölje med fästmaterial för befintlig sockel eller fundament. Höljet har ett delbart bakstycke för enklare installation. Höljet har dubbla dörrar. I leveransen ingår: Utbyteshölje, vridhandtag för oval ASSA-cylinder, skruvar, mutter och brickor. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 827 mm 1723 mm 375 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-oval cylinder Utbyteshölje, 900-par NBDA /01 35

36 Utbyteshöljen Utbyteshölje, 1600-par, högskåp Utbyteshölje med fästmaterial för befintlig sockel eller fundament. Höljet har dubbla dörrar. I leveransen ingår: Utbyteshölje, vridhandtag för oval ASSA-cylinder, skruvar, mutter och brickor. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 1020 mm 2236 mm 405 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-oval cylinder Utbyteshölje 1600-par. NBDA /01 Utbyteshölje, 1800-par, högskåp Utbyteshölje med fästmaterial för befintlig sockel eller fundament. Höljet har dubbla dörrar både på framsida och baksida. I leveransen ingår: Utbyteshölje, 2 st vridhandtag för oval ASSA-cylinder, skruvar, mutter och brickor. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 610 mm 1701 mm 497 mm Stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-oval cylinder Utbyteshölje 1800-par NBDA

37 Utbyteshöljen Utbyteshölje, stolpskåp Utbyteshölje för stolpskåp. Levereras utan bakstycke och inredning. Höljet monteras på det befintliga efter att det befintliga skåpets tak och dörr demonterats. I leveransen ingår: Utbyteshölje, vridhandtag för oval ASSA-cylinder och fästmateriel. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 425 mm 265 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-oval cylinder Art-nr Benämning Höjd Telia/Skanova Utbyteshölje stolpskåp GBG 1200 mm NBDA / Utbyteshölje stolpskåp förhöjt 1620 mm NBDA /03 37

38 Tillbehör/reservdelar för skåp Montageplattor Montageplatta till tomma 300,600 eller 900-skåp. Till 900-skåpet är det två plattor. 810 mm 12 mm Art-nr Benämning Bredd Telia/Skanova Montageplatta för mm A / Montageplatta för mm A / Montageplattor för x 400 mm A / Montageplatta för FIA23/C3C mm Luckor till skåp Reservdel, vid skada/sabotage på befintliga skåp. Typ av yta: Lås: Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Skåplucka påle, mörkgrå SXAA Skåplucka 300, mörkgrå SXAA Skåplucka 600, mörkgrå SXAA Skåplucka 900, mörkgrå SXAA Skåplucka till NBDA Skåplucka till NBDA Skåplucka till MAXI/MEGA Skåplucka till FIA Skåplucka till FIA Skåplucka till FIA26, FIA36 Låsreglar Reservdel, vid skada/sabotage på befintliga skåp Låsregel till påle, FIA, MIDI, MAXI m.m. SXAA Låsregel, 300, 600, 900 SXAA

39 Tillbehör/reservdelar för skåp Handtag för oval ASSA-cylinder Reservdel, vid skada/sabotage på befintliga skåp Vridhantag till skåp SXAA / Vridhantag äldre skåp SXAA Löst vred till SXAA130136/01 Fyrkantslås Reservdel, vid skada/sabotage på befintliga skåp Fyrkantslås (sats), teknikskåp SXAA Fyrkantslås utan regel, teknikskåp Låsbult till rund påle Reservdel, då låsbult saknas i befintliga, runda kopplingspålar Rostfritt stål Gängdiameter (metrisk): 12 Gängdiameter: 10 mm Låsbult till rund påle SXKA

40 Tillbehör/reservdelar för skåp Dammskydd och takisolering Kompletta satser med tätningar för renovering av äldre kopplingsskåp/pålar. Innehåller: Takisoleringsskiva, tätningslister och dammskyddsfilter Filter+takisolering 185x170 mm NBDA101 15/ Filter+takisolering 580x218 mm NBDA101 15/ Filter+takisolering 880x233 mm NBDA101 15/ Filter+takisolering 1020x365 mm NBDA101 15/ Dammfilter 30PPI, 2000x1500x10 mm NBDA10115/ Dammskyddskåpa för 10-par SXAA / Dammskyddskåpa för 50-par SXAA / Dammskyddskåpa för 50-par, djup SXAA / Dammskyddskåpa för 100-par SXAA / Dammskyddskåpa för 100-par, djup SXAA / Dammskyddskåpa för 300-par, djup SXAA Hållare/signering för 300-par-kåpa (2st) SXAA Markisoleringsskivor Markisolering/fuktspärr för markskåp Art-nr Benämning E-nr Telia/Skanova Markisolering till rund påle, ø150 mm Markisolering för 198x198 mm SXAA Markisolering för 330x198 mm Markisolering för 462x198 mm Markisolering för 594x300 mm Markisolering för 594x198 mm Markisolering 1000x600x20 mm SXAA Markisoleringssats Markisolering/fuktspärr och gel för renovering och tätning av äldre skåp Gel+markisolering 190x190x40 mm NBDA / Gel+markisolering 580x218x20 mm NBDA / Gel+markisolering 880x233x20 mm NBDA / Gel+markisolering 1020x365x20 mm NBDA /41 40

41 Tillbehör/reservdelar för skåp Silikon För tätning runt kabel, kanalisation och skåpets kanter tillsammans med skåpets markisolering. Färg: Modell: Transparent Elektroniksilikon Art-nr Benämning Förp Volym Telia/Skanova Silikon 82,8ml TSE397C tub Tub 82,8 ml NBDA 10115/ Silikon 310ml TSE397C patron Patron 310 ml NBDA / Silikon 82,8ml TSE397C+list Tub + list 82,8 ml NBDA /60 Sammankopplingsbeslag För dockning av skåp mot varandra sidledes. RAL-nummer: Stål 7037 (mörkgrå) Art-nr Benämning E-nr Telia/Skanova Kopplingsbeslag mellan skåp SXAA Bättringsfärg Reservdel, vid skada/sabotage på befintliga skåp Bättringsfärg RAL7037, mörkgrå NBDA

42 Övrigt material Skarvfyllnadsvax Skarvfyllnadsvax, 550 ml A /02 Vulkduk/butylband Kartong om 10 meters vulkduk/butylband, 150 mm bredd och 2 mm tjock Art-nr Benämning E-nr Telia/Skanova Butylband 2x150 mm, kartong om 10 m MPPA148 01/1 Kabelutsättningspunkt (KUP) Kabelutsättningspunkt, KUP, ansluts till kabelmarkeringsnät för att möjliggöra spårning av kanalisation och kabel i mark. En KUP har tre anslutningspunkter för anslutning av tongenerator. Anslutningstrådarna, ca 1m, skarvas mot markeringsnätet med medföljande skarvmaterial används där skåp saknas samt vid kabelbrunnar. Anslutningsplinten passar testklämma (typ batteriklämma) samt 4mm banankontakt och är dold bakom märkskylten. Den är även försedd med jordningsplint samt utfällbart jordankare är helt ingjuten och avsedd att installeras i kopplingsskåp eller annan skyddad plats. Monteras direkt i marktätning eller på fästvinkel Kabelutsättningspunkt, KUP för stolpe A / Kabelutsättningspunkt, KUP för skåp A /102 42

43 Kabelskåp med isolerat skensystem 630A Kabelskåp med isolerade skensystem Skåpen med integrerat skensystem upp till 630A, bestyckas modulvis med de knivsäkringslastbrytare, frånskiljardon, anslutningsdon, diazedlister och kabelklämmor som erbjuds nedan. Produkterna är godkända enligt EN och EN Skåpen levereras med skåp, utdragbar sockel, skensystem, takisolering, markisolering och lås. Höjd ovan mark: Typ av yta: Kapslingsklass: Vandalklass: Lås: mm 198 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 IP34D IK10 EBR-lås (Sthlm-lås) Art-nr Benämning Bredd Modulplatser E-Nr Kabelskåp 264 mm, skensystem 630A 264 mm Kabelskåp 330 mm, skensystem 630A 330 mm Kabelskåp 460 mm, skensystem 630A 460 mm Kabelskåp 594 mm, skensystem 630A 594 mm Kabelskåp 795 mm, skensystem 630A 795 mm Kabelskåp 990 mm, skensystem 630A 990 mm Kabelskåp 1190 mm, skensystem 630A 1190 mm Lastbrytare/frånskiljare Elkopplare för isolerade skensystem Art-nr Benämning Modul Area Kategori E-Nr Diazedlist, DZ 2x63A mm² AC23B Knivsäkringslastbrytare, DIN mm² AC23B Knivsäkringslastbrytare, DIN mm² AC23B Frånskiljardon, FSD mm² AC

44 Kabelskåp med isolerat skensystem 630A Anslutningsklämmor utgående Anslutningsklämmor levereras i sats om 4 st. Klämmornas kapslingsklass är IP20 och de fungerar för arbete med spänning Art-nr Benämning Passar E-Nr Anslutningsklämmor, UT, OC mm² (4-pack) Anslutningsklämmor, UT, OC mm² (4-pack) Anslutningsklämmor, UT, OC mm² (4-pack) , Anslutningsklämmor, UT, OC mm² (4-pack) , Anslutningsklämmor inkommande Anslutningsdon för montage av kabel mot elkopplare. Anslutningsdonen levereras i satser om 4 st/förpackning och håller IP20. Godkända enligt EN De fungerar för arbete med spänning Art-nr Benämning Modul E-Nr Anslutningsklämmor, IN, mm² (4-pack) Anslutningsklämmor, IN, mm² (4-pack) Anslutningsklämmor, IN, mm² (4-pack) 8/ Jordningsdon IP Markdriftsspänning: Kortslutningsström: Isolationssspänning: 500V 8,4 ka 1000 V på E / 660V på E Art-nr Benämning För brytare Std Stötström E-Nr Jordningsdon för DIN EN ,7kA Jordningsdon för DIN IEC ,1kA

45 Kabelskåp med isolerat skensystem 630A Passdelar/insatser till diazedlist, DZ 2x63A Passdelarna monteras tillsammans med diazedsäkringar i diazedlisten, E Art-nr Benämning Storlek E-Nr Passdel för DZ 2x63A, 10 A (24-pack) 10 A Passdel för DZ 2x63A, 16 A (24-pack) 16 A Passdel för DZ 2x63A, 25 A (24-pack) 25 A Passdel för DZ 2x63A, 35 A (24-pack) 35 A Passdel för DZ 2x63A, 50 A (24-pack) 50 A Kabelavlastningsklämmor För fixering av inkommande och utgående kabel i kabelskåp Art-nr Benämning För kabelarea, mm E-Nr Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack Kabelavlastningsklämma mm, 5-pack

46 Kabelskåp med isolerat skensystem 630A Stolpfundament och kabelskydd Används vid montage på stolpe Art-nr Benämning Nedledningsrör Passar E-Nr Stolpfundament för 264-bredd Stolpfundament för 330-bredd Stolpfundament för 460-bredd Stolpfundament för 594-bredd Kabelskydd stolpskåp Kabelskydd stolpskåp-330/ / Verktyg, handtag och nycklar Nödvändiga verktyg för montage och användning Art-nr Benämning Passar E-Nr Säkringshandtag 1-poligt, för diazedlist Säkringshandtag 3-poligt, för diazedlist Verktyg/insexnyckel, 5mm L-AUS Verktyg/T-grepp, 3/8" Nyckel, EBR Stockholm Nyckel till trekantlås Kopplingsbeslag mellan kopplingsskåp

47 7

48 STRÄNGNÄS Finningevägen Strängnäs Växel: GÖTEBORG Hängpilsgatan Västra Frölunda Växel: info@c3connect.se MALMÖ c/o InterPares, Lilla Torg Malmö Växel: info@c3connect.se
