1 Katalog 2011 Ett komplett sortiment av trådar Vi är ett företag med målsättning att förse alla svetsare med kunskap och det bästa material av elektroder, MIG-tråd, TIG-tråd, GAS-tråd, lod, maskiner, tillbehör, slip och kapskivor. Vår policy är * Rätt material till rätt applikation * Snabba leveranser * Anpassade svetsutbildningar * Rätt pris till rätt produkt Trönninge Stationsvägen Halmstad Tel 0046-(0) Fax 0046-(0) Internet: E-post info@svetspunkten.se

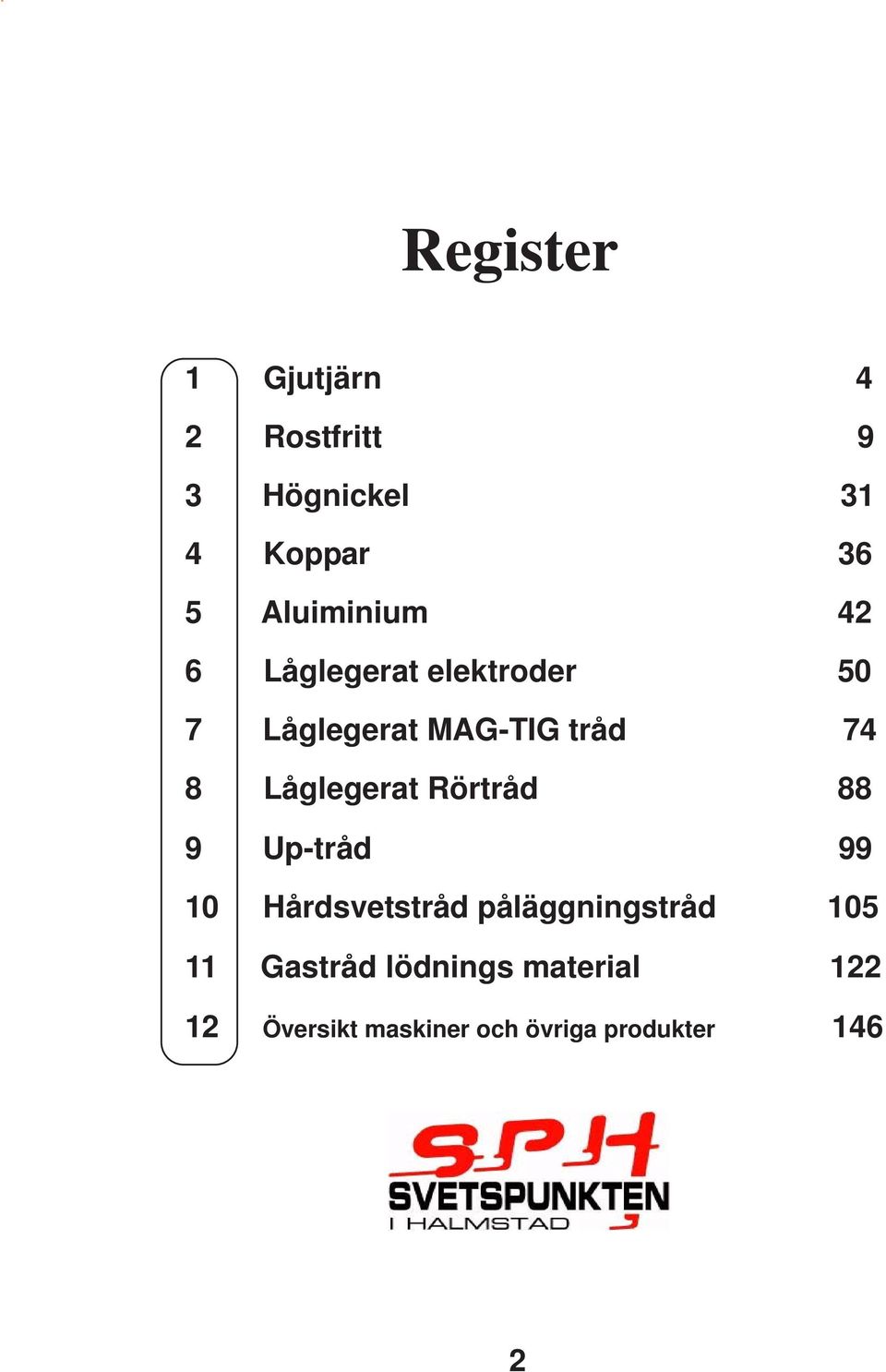

2 Register 1 Gjutjärn 4 2 Rostfritt 9 3 Högnickel 31 4 Koppar 36 5 Aluiminium 42 6 Låglegerat elektroder 50 7 Låglegerat MAG-TIG tråd 74 8 Låglegerat Rörtråd 88 9 Up-tråd Hårdsvetstråd påläggningstråd Gastråd lödnings material Översikt maskiner och övriga produkter 146 2

3 INNEHÅLLSFÖRTECKNING GRUPP SIDA Gjutjärn 4 Rostfritt 9 Clinox betmaskin för rostfritt 28 Riktvärden för rostfritt stål 30 Högnickel 31 Smälttemperaturer för grundämnen och legeringar 35 Koppar brons 36 Bilplåtstråden CuSi 3 41 Aluminium 42 Riktvärden för aluminium och aluminiumlegeringar 48 Elektroder för låglegerat 50 Sp-förpackning 69 Beräkning av svetsgods 70 Generell förklaring av MAG-MIG 72 Låglegerat MAG-tråd samt TIG tråd 74 Generell förklaring av TIG 79 Rörtråd förklaring 86 Rörtråd låglegerat 88 Up-svetsning 99 Vad är hårdhet 103 Hårdsvetstråd 105 Jämförelsetabell för hårdhet 122 Lödning gassvetsning 124 Flaminställning för lödning 125 Allmänt om lödning 127 Svensk standard SIS 135 Materialåtgång 138 Ball-pac 140 Europeiska standard 142 Certfikat ISO Översikt Maskiner och tillbehör 146 Skärmaskiner 147 Svetsmaskiner 148 Bortech svetsmaskin för svetsning i rör 149 3

4 SVETSNING AV GJUTJÄRN KALLSVETSNING Kallsvetsning av gjutjärn är den snabbaste och billigaste metoden. Som grundregel vid kallsvetsning gäller att minsta möjliga värmemängd skall tillföras. Förvärmning skall EJ tillämpas för att inte bygga in onödig spänning i materialet. Gjutstyckets temperatur bör ej överstiga 70 o C. SVETSNING Ljusbågen hålles ungefär lika med elektroddiametern. Elektroden hålles lodrät. Svetsfogen delas upp i ca 10 delar och svetsas växelvis ca 30 mm och där efter pennhamras för att få bort spänningarna i svetsen. Lämnas till att svalna till handvärme innan svetsningen startas igen. Vid varje avslut i svetsningen dras elektroden bakåt in i svetsen för att på så sätt dra ut eventuella spänningar. Ex. Rätt Om fogen ska förstärkas ytterligare; svetsa på tvären med jämna mellanrum det kallas att svetsen sys. Vid tunnare material och mycket förorenat svetsas första strängen med Minus i handtaget. Register Gjutjärn Benämning Elektrodtyp Sid Cast-Alloy 60 Basisk fero-nicel 5 Super Ni Basisk ren nickel 6 Cast Ni Basisk ren nickel 6 Cast Ni Fe Ferro-nickel 7 Cast Ni Fe B Ferro-nickel 7 S-NiFe 60/40 MIG-tråd 8 W-Ni 60/40 TIG-tråd 8 OLIKA TYPER AV GJUTJÄRN OCH KVALITET: Svensk standard Typ Rekomenderade typer 0110, 0115, 0120 Gjutjärn, Gråjärn Cast-Ally- Super Ni, Cast Ni 0125, 0130, 0135 Gjutjärn, Gråjärn Cast-ally Cast Ni Fe,Cast Ni Fe B 0717, 0727, 0732 Gjutjärn, Segjärn Cast-ally Super Ni, Cast Ni 0737 Gjutjärn, Segjärn Cast-ally Cast Ni Fe B 0184, 0185, 0852, 0854, 0856, 0862, Aducergods Super Ni,CastNiFe Cast Ni FeB 0864 Cast-ally 60 4

5 Cast-Alloy 60 Basisk ferro-nickel med hög smälthastighet högt utbyte 140% Norm: DIN 8573 E NiFe BG 13 AWS E NiFe-Cl Cast-Alloy 60 används för sammanfogning av grått gjutjärn, aducergods och segjärn samt till sammanfogning av dessa material med stål. Svetsgodset är spricksäkert och porfritt. Utmärkta egenskaper för svetsning av slagg genom slagg t.ex vid felborrningar, både på stål och gjutjärn, då förblir övergångszonen mjuk och kan arbetas med fil. Går även utmärkt att svetsa på oljigt gods. Tekniska värden C Si Fe Ni 1,3 0, Mekaniska värden Brottgräns 483 N/mm 2 Sträckgräns 359 N/mm 2 Förlängning 20% Hårdhet HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,54 kg 4 18,16 kg , ,54 kg 4 18,16 kg , ,54 kg 4 18,16 kg , ,54 kg 4 18,16 kg Handledning Kort ljusbåge, växelström eller likström plus pol eller minus Dim mm 2,5 3,2 4,0 Rökgasklass

6 Super Ni Basisk ren- nickelelektrod för kallsvetsning och svetsning av gjutjärn. Tekniska värden Ni 96 Mekaniska värden Brottgräns 440 N/mm 2 Sträckgräns 220 N/mm 2 Förlängning 5 x D 5% Hårdhet 160 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 20 kg , kg 4 20 kg , kg 4 20 kg Handledning Kort ljusbåge, växelström eller likström plus pol + CAST Ni Basisk ren- nickelelektrod för kallsvetsning och svetsning av gjutjärn. Tekniska värden Ni 95 Mekaniska värden Brottgräns >300 N/mm 2 Sträckgräns >100 N/mm 2 Förlängning 15% Hårdhet 160HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 20 kg , kg 4 20 kg , kg 4 20 kg 6

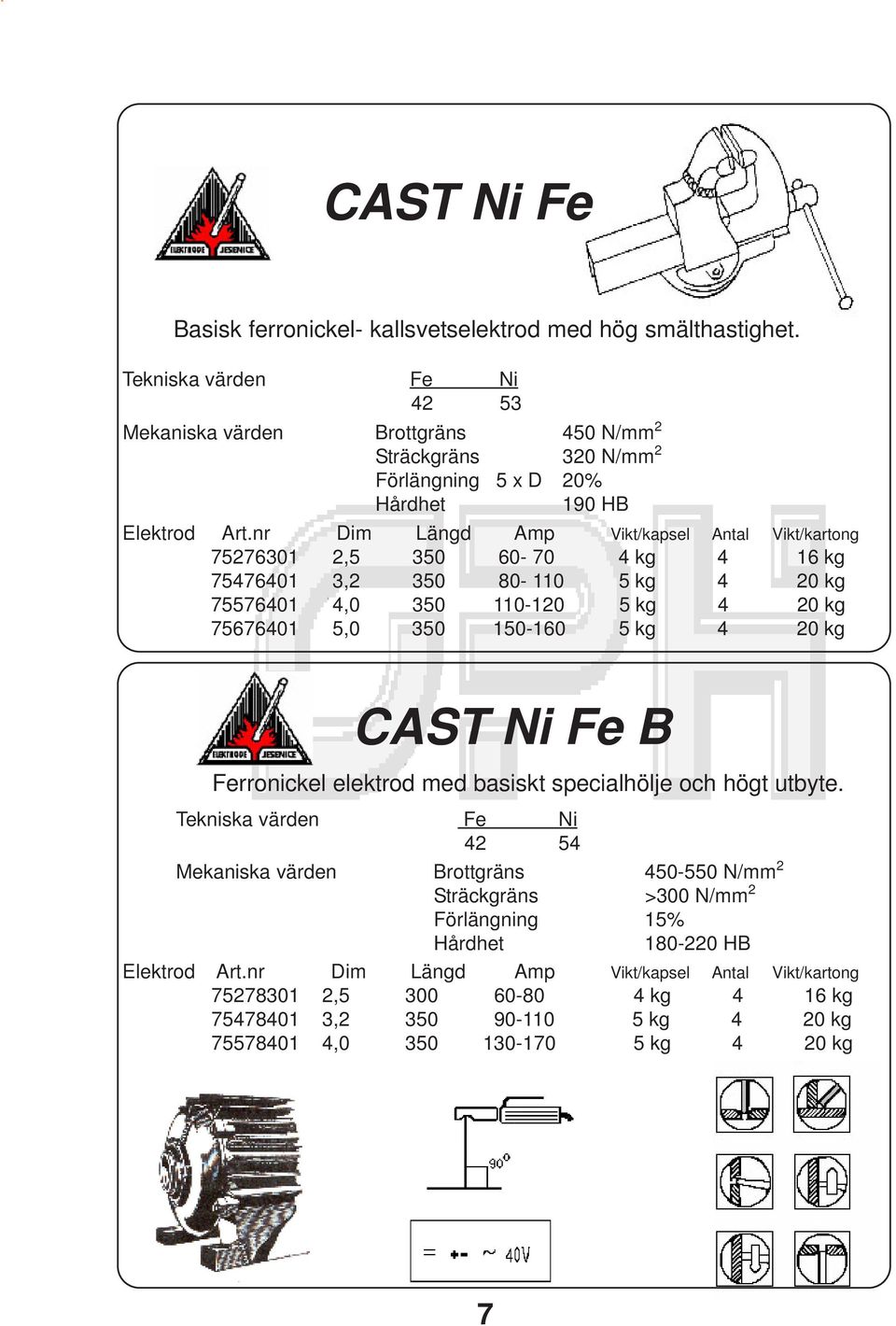

7 CAST Ni Fe Basisk ferronickel- kallsvetselektrod med hög smälthastighet. Tekniska värden Fe Ni Mekaniska värden Brottgräns 450 N/mm 2 Sträckgräns 320 N/mm 2 Förlängning 5 x D 20% Hårdhet 190 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 20 kg , kg 4 20 kg , kg 4 20 kg CAST Ni Fe B Ferronickel elektrod med basiskt specialhölje och högt utbyte. Tekniska värden Fe Ni Mekaniska värden Brottgräns N/mm 2 Sträckgräns >300 N/mm 2 Förlängning 15% Hårdhet HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 20 kg , kg 4 20 kg 7

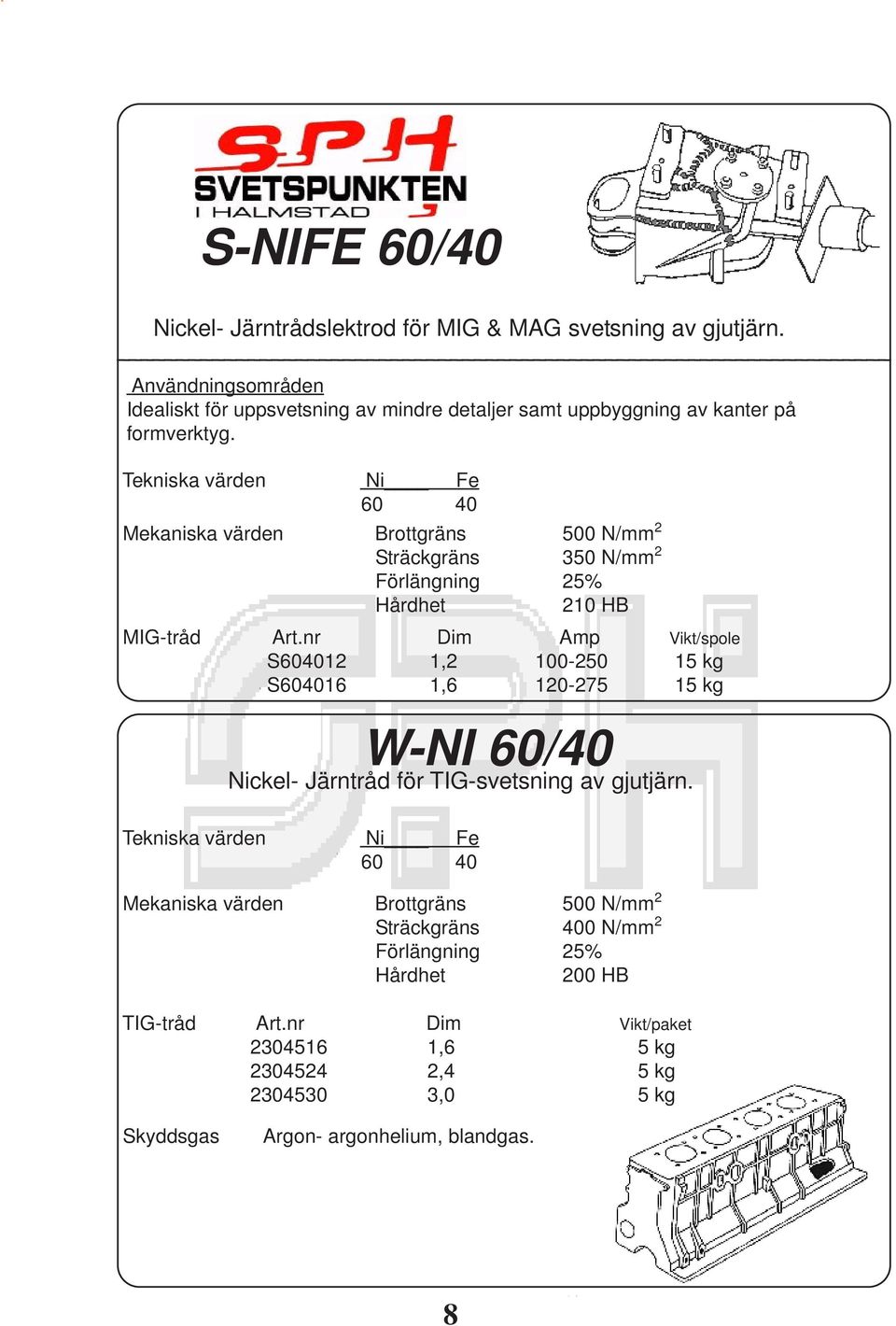

8 S-NIFE 60/40 Nickel- Järntrådslektrod för MIG & MAG svetsning av gjutjärn. Idealiskt för uppsvetsning av mindre detaljer samt uppbyggning av kanter på formverktyg. Tekniska värden Ni Fe Mekaniska värden Brottgräns 500 N/mm 2 Sträckgräns 350 N/mm 2 Förlängning 25% Hårdhet 210 HB MIG-tråd Art.nr Dim Amp Vikt/spole S , kg S , kg Nickel- Järntråd för TIG-svetsning av gjutjärn. Tekniska värden Ni Fe W-NI 60/40 Mekaniska värden Brottgräns 500 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 25% Hårdhet 200 HB TIG-tråd Art.nr Dim Vikt/paket ,6 5 kg ,4 5 kg ,0 5 kg Skyddsgas Argon- argonhelium, blandgas. 8

9 SVETSNING AV ROSTFRITT Benämning Användningsområde Sid INO R 19/12/3 För syrafasta stål ER 316 L S N För syrafasta stål ER 316 L S För syrafasta stål,fallande svetsning ER 316 L SM-316L MIG-tråd ER 316 LSi 12 ST-316 Lsi TIG-tråd ER 316 LSi 12 Supercored 316L Rörtråd ER 316 L 13 SW-316 L CORED Rörtråd för alla lägen ink.fallande ER 316 L S-308L.16N För icke syrafasta stål, ER 308 L S-308L.17 För icke syrafasta högutbytes ER 308 L MIG-SM-308 MIG tråd ER 308 Lsi 16 TIG-St-308 TIG tråd ER 308 Lsi 16 SW-308L Cored Rörtråd för icke syrafasta stål ER 308L 16 INO B 19/9Nb Elektrod ER MIG 19/9Nb Si MIG tråd ER TIG 19/9Nb Si TIG tråd ER S duplex ER SM-2209-ST duplex ER SW-2209-cored Rörtråd 2205 dublex ER 2209 T 20 S-309MOL Special för svetsning svart mot vitt E 309 Mo 21 SM-309 L MIG-tråd E 309 L 22 ST-309 L TIG-tråd E 309 L 22 Supercored 309 L Rörtråd E 309 L 22 S Värmetålig 1200 C E SM-310 MIG-tråd ER ST-310 TIG-tråd ER INO R 19/12/3 Nb Syrabeständiga CrNiMO E INO R 29/9 Special för svårsvetsad material ER MIG 29/9 MIG-tråd ER TIG 29/9 TIG-tråd ER INO B 18/8/6 För svetsning av manganstål ER INO R 18/8/6 Fe Högutbytes ER MIG 18/8/6 Si MIG-tråd ER TIG 18/8/6 si TIG-tråd ER SW-307 Lsi Rörtråd ER 307 L 29 9

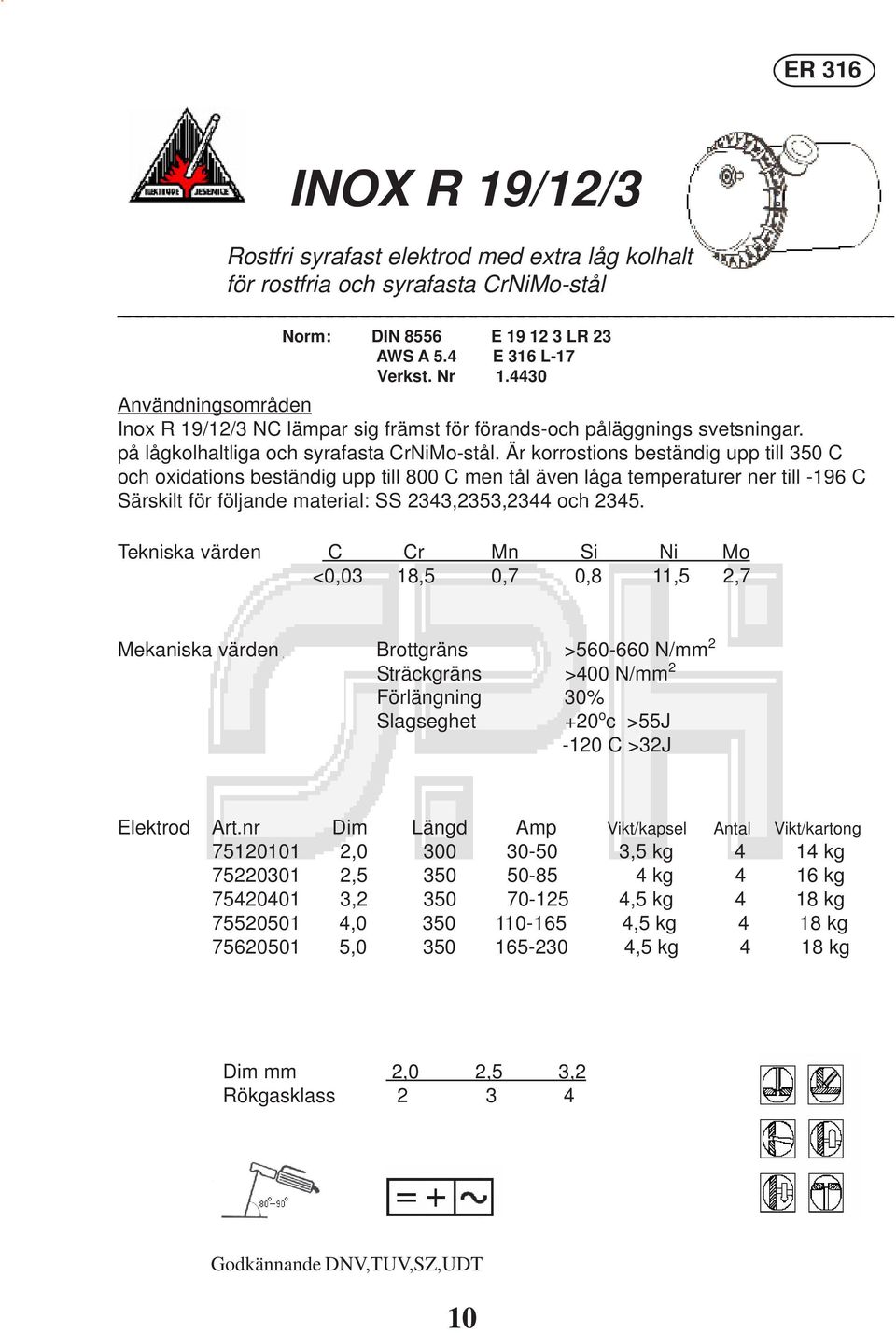

10 ER 316 INO R 19/12/3 Rostfri syrafast elektrod med extra låg kolhalt för rostfria och syrafasta CrNiMo-stål Norm: DIN 8556 E LR 23 AWS A 5.4 E 316 L-17 Verkst. Nr Inox R 19/12/3 NC lämpar sig främst för förands-och påläggnings svetsningar. på lågkolhaltliga och syrafasta CrNiMo-stål. Är korrostions beständig upp till 350 C och oxidations beständig upp till 800 C men tål även låga temperaturer ner till -196 C Särskilt för följande material: SS 2343,2353,2344 och Tekniska värden C Cr Mn Si Ni Mo <0,03 18,5 0,7 0,8 11,5 2,7 Mekaniska värden Brottgräns > N/mm 2 Sträckgräns >400 N/mm 2 Förlängning 30% Slagseghet +20 o c >55J -120 C >32J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,5 kg 4 14 kg , kg 4 16 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg Dim mm 2,0 2,5 3,2 Rökgasklass Godkännande DNV,TUV,SZ,UDT 10

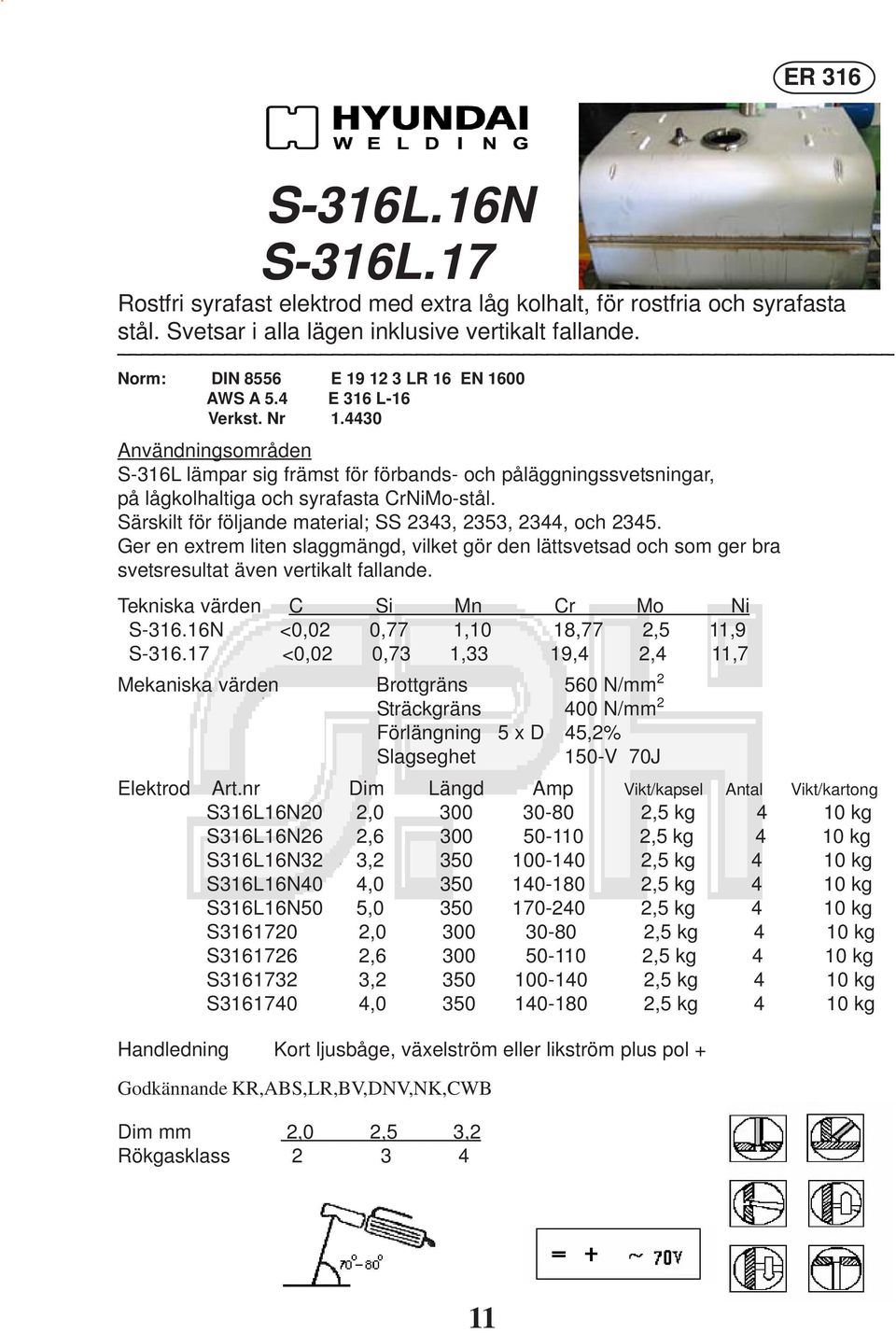

11 ER 316 S-316L.16N S-316L.17 Rostfri syrafast elektrod med extra låg kolhalt, för rostfria och syrafasta stål. Svetsar i alla lägen inklusive vertikalt fallande. Norm: DIN 8556 E LR 16 EN 1600 AWS A 5.4 E 316 L-16 Verkst. Nr S-316L lämpar sig främst för förbands- och påläggningssvetsningar, på lågkolhaltiga och syrafasta CrNiMo-stål. Särskilt för följande material; SS 2343, 2353, 2344, och Ger en extrem liten slaggmängd, vilket gör den lättsvetsad och som ger bra svetsresultat även vertikalt fallande. Tekniska värden C Si Mn Cr Mo Ni S N <0,02 0,77 1,10 18,77 2,5 11,9 S <0,02 0,73 1,33 19,4 2,4 11,7 Mekaniska värden Brottgräns 560 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 45,2% Slagseghet 150-V 70J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong S316L16N20 2, ,5 kg 4 10 kg S316L16N26 2, ,5 kg 4 10 kg S316L16N32 3, ,5 kg 4 10 kg S316L16N40 4, ,5 kg 4 10 kg S316L16N50 5, ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Godkännande KR,ABS,LR,BV,DNV,NK,CWB Dim mm 2,0 2,5 3,2 Rökgasklass

12 ER 316 SM-316 Lsi MIG ST-316 Lsi TIG Extra lågkolhaltig rostfri syrafast trådelektrod för svetsning av rostfria stål innehållande: 19% Cr 12 % Ni 3% Mo. Norm: DIN L AWS A E 316 L Verkst. Nr EN G LSi Svetsning av lågkolhaltiga,molybdenlegerade,syrafasta austenitiska rostfria stål av typ SS2343 och liknande. Den förhöjda kiselhalten ger ett bättre materialfölde och en stabilare båge. Tekniska värden C Si Mn Mo Cr Ni SM-316 <0,02 0,39 1,69 2,3 19, ST-316 L <0.02 0,38 1,85 2,3 18,8 12,4 Mekaniska värden Brottgräns 570 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 39% Slagseghet -60 C 95 J -196 C 55 J MIG-tråd Art.nr Dim Amp Trådmatning Kg/svetsgods tim Vikt/spole SM316LSI0815 0, ,3-12 0,7-2,8 12,5 kg SM316LSI0915 0, ,7-12 0,8-2,8 12,5 kg SM316LSI1015 1, ,9-8,5 2,6-4,5 15 kg SM316LSI1215 1, ,2-5,5 3,0-5,2 15 kg SM316LSI1615 1, ,4-6,2 4,0-6,5 15 kg Skyddsgas Blandgas 8-14 l/min eller ren Argon TIG-tråd Art.nr Dim Amp Kapsel 316LSI12 1, kg 316LSI16 1, kg 316LSI20 2, kg 316LSI24 2, kg 316LSI32 3, kg Skyddsgas Argon 12

13 ER 316 Supercored 316 L Extra lågkolhaltig rostfri syrafast rörtråd för svetsning av rostfria stål innehållande: 19% Cr 12 % Ni Norm: DIN 8556 AWS A 5 22 E 316 LSTO -1/4 Verkst. Nr EN E316LTO-4 svensk SS3505 Supercored 316 L är en rör-tråd för svetsning av lågkolhaltiga stål typ Den har en mycket stabil gång och mycket lättslaggad. Svetsar inte i läge, använd Cored 316 vid lägessvetsning Tekniska värden C Si Mn P S Cr Ni Mo <0,03 0,70 1,40 0,025 0, ,5 Mekaniska värden Brottgräns 590 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 40% Slagseghet Rör-tråd Art.nr Dim -20Amp o c 50J Vikt/spole standard SUP316L09 0, kg SUP316L12 1, kg SUP316L16 1, kg Kan lev i spole om 5kg,12,5 kg eller 15 kg. I tunna 150kg, 200kg, 250kg, 300kg eller 350kg Skyddsgas Blandgas 80%Ar+20% eller CO2 13

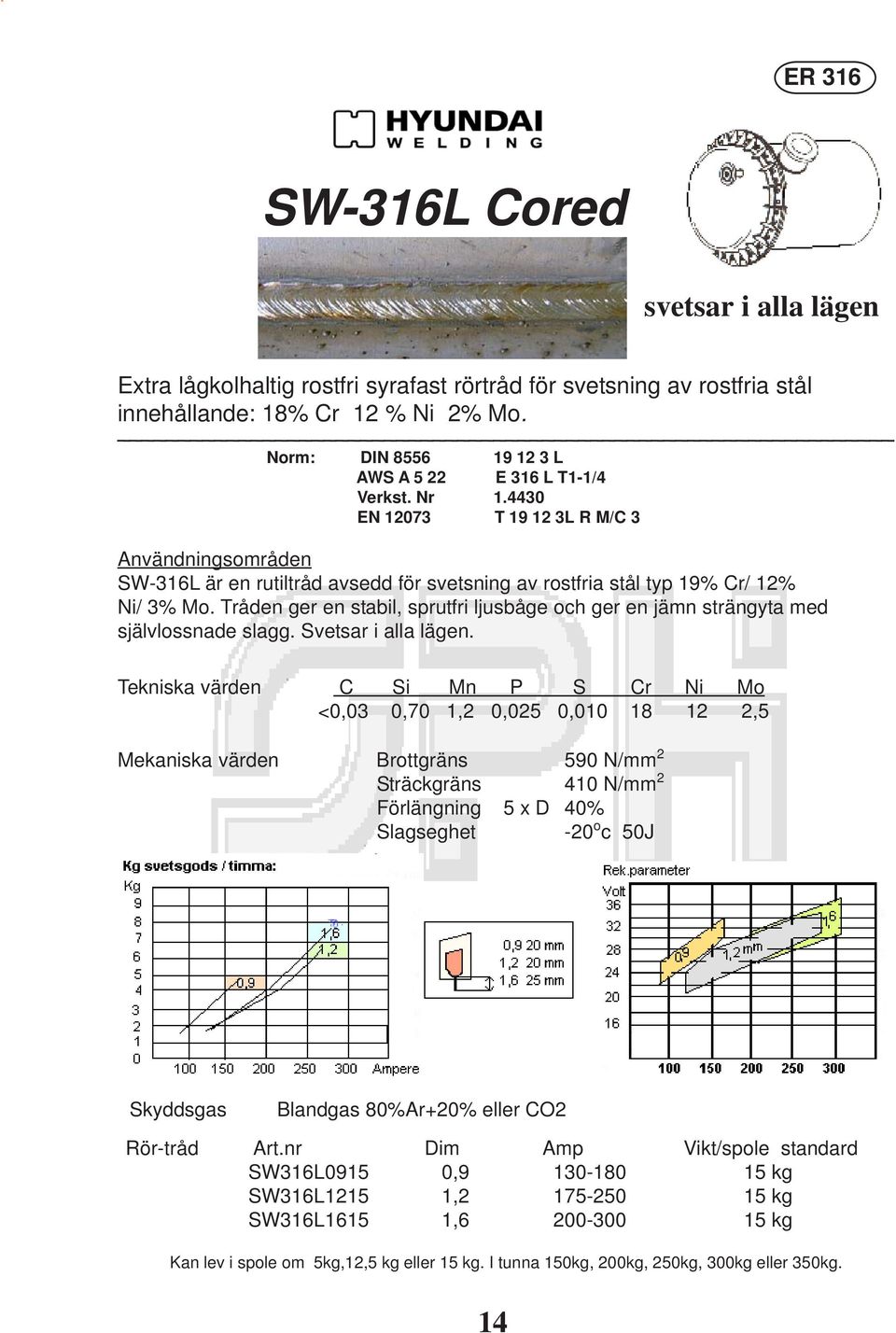

14 ER 316 SW-316L Cored svetsar i alla lägen Extra lågkolhaltig rostfri syrafast rörtråd för svetsning av rostfria stål innehållande: 18% Cr 12 % Ni 2% Mo. Norm: DIN L AWS A 5 22 E 316 L T1-1/4 Verkst. Nr EN T L R M/C 3 SW-316L är en rutiltråd avsedd för svetsning av rostfria stål typ 19% Cr/ 12% Ni/ 3% Mo. Tråden ger en stabil, sprutfri ljusbåge och ger en jämn strängyta med självlossnade slagg. Svetsar i alla lägen. Tekniska värden C Si Mn P S Cr Ni Mo <0,03 0,70 1,2 0,025 0, ,5 Mekaniska värden Brottgräns 590 N/mm 2 Sträckgräns 410 N/mm 2 Förlängning 5 x D 40% Slagseghet -20 o c 50J Skyddsgas Blandgas 80%Ar+20% eller CO2 Rör-tråd Art.nr Dim Amp Vikt/spole standard SW316L0915 0, kg SW316L1215 1, kg SW316L1615 1, kg Kan lev i spole om 5kg,12,5 kg eller 15 kg. I tunna 150kg, 200kg, 250kg, 300kg eller 350kg. 14

15 ER 308 S-308L.16N S-308L.17 Rostfri syrafast elektrod med extra låg kolhalt, för rostfria och syrafasta stål. Svetsar i alla lägen inklusive vertikalt fallande. Norm: DIN 8556 E 19 9 LR 23 EN 1600 AWS A 5.4 E 308 L-17 E308L-17 Verkst. Nr För sammanfogningar och påläggssvetsningar på CrNi-stål med låg kolhalt, samt ostabiliserade rostfria stål. S-308L är särskilt lämplig för följande material; SS 2330, 2332, 2333 och Tekniska värden C Si Mn Cr Ni S N <0,02 0,67 0,87 19,2 10,0 S <0,02 0,63 0,98 19,0 9,9 Mekaniska värden Brottgräns 561 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 44,2% Slagseghet 150-V 70J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong S308L16N20 2, ,5 kg 4 10 kg S308L16N26 2, ,5 kg 4 10 kg S308L16N32 3, ,5 kg 4 10 kg S308L16N40 4, ,5 kg 4 10 kg S308L16N50 5, ,5 kg 4 10 kg S308L1720 2, ,5 kg 4 10 kg S308L1726 2, ,5 kg 4 10 kg S308L1732 3, ,5 kg 4 10 kg S308L1740 4, ,5 kg 4 10 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Godkännande KR,ABS,LR,BV,DNV,NK,CWB Dim mm 2,0 2,5 3,2 Rökgasklass

16 ER 308 SM-308 MIG ST-308 Lsi TIG SW-308L Cored Rörtråd Trådelektrod för gasmetallbågsvetsning för rostfria austenitiska kromstål. Norm: DIN 8556 SG 2 CrNi 19 9 AWS A 5.9 ER 308 LT1-1/-4ER 308LC Verkst. Nr Svetsning av austenitiska krom-ni legeringar, ex. 2330, 2332, 2337, 2338 och Extra lågkolhaltig. Svetsar i alla lägen LP. Tekniska värden C Si Mn Cr Ni SM-308 <0,04 0,41 1,65 19,9 9,8 ST-308 L <0.02 0,36 1, ,3 SW-308 <0,03 0,65 1,45 19,5 10,0 Mekaniska värden Brottgräns 590 N/mm 2 Sträckgräns 350 N/mm 2 Förlängning 5 x D 45% Slagseghet -20 o c 60J MIG-tråd Art.nr Dim Amp Trådmatning Kg/svetsgods tim Vikt/spole SM308LSI0815 0, ,3-12 0,7-2,8 15 kg SM308LSI1015 1, ,9-8,5 2,6-4,5 15 kg SM308LSI1215 1, ,2-5,5 3,0-5,2 15 kg SM308LSI1615 1, ,4-6,2 4,0-6,5 15 kg Skyddsgas Blandgas 8-14 l/min eller ren Argon TIG-tråd Art.nr Dim Amp Kapsel ST308L12 1, kg ST308L16 1, kg ST308L20 2, kg ST308L24 2, kg Skyddsgas Argon Rör-tråd Art.nr Dim Amp Vikt/spole SW308L0915 0, kg SW308L1215 1, kg SW308L1615 1, kg 16

17 INO B 19/9Nb MIG 19/9Nb Si TIG 19/9 Nb Si Lättsvetsad för TI- och NB stabiliserade 18-8 stål. Norm: DIN 8556:E 19.9 N6R26 EN 1600 AWS E Verkst. Nr Det huvudsakliga användningsområdet för INO B 19/9 Nb är då det stabiliserade grundmaterialet skall arbeta vid förhöjd temperatur. INO B 19/9 Nb är avsedd för stabiliserade, rostfria stål motsvarande; SS 2337 och Tekniska värden C Cr Mn Si Nb Ni <0,03 19,5 0,7 0,8 0,3 9,5 ER 347 Mekaniska värden Brottgräns >550 N/mm 2 Sträckgräns >350 N/mm 2 Förlängning 30% Slagseghet +20 o c >60J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 16 kg , kg 4 20 kg , kg 4 20 kg MIG-tråd Art.nr Dim Vikt/spole S ,8 15 kg S ,0 15 kg S ,2 15 kg Skyddsgas Blandgas TIG-tråd Art.nr Dim Längd Vikt/paket RW , mm 5 kg RW , mm 5 kg RW , mm 5 kg RW , mm 5 kg RW , mm 5 kg RW , mm 5 kg Skyddsgas Argon 17

18 ER 2205 S Elektrod Elektrod för svetsning av DUPLE stål. (2205) Norm: DIN 8556 ASME SFA5,4E AWS JIS Z3221 D Rutilbasisk med en struktur av austenitisk-feritisk, likt DUPLE (2205). Mycket lättsvetsad i alla positioner. Används speciellt till pumpar som utsätts för hög korrosion. Tekniska värden C Cr Mn Si Mo N Ni Fe <0, ,03 0,78 3,1 0,12 9 rest Mekaniska värden Brottgräns 830 N/mm 2 Sträckgräns 540 N/mm 2 Förlängning 28% Slagseghet -20 o c 50J -50 o c 45J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,5 kg 4 10 kg , ,5 kg 4 10 kg , ,5 kg 4 10 kg , ,5 kg 4 10 kg , ,5 kg 4 10 kg Handledning Kort ljusbåge, växelström eller likström plus pol + 18

19 ER 2205 SM-2209 ST MIG-TIG tråd för svetsning av DUPLE stål. (2205) Norm: DIN 8556 ASME SFA5,4E AWS JIS Z3221 D Tråd för svetsning av austenitisk-feritisk, typ DUPLE (2205). Mycket lättsvetsad i alla positioner. Används speciellt till pumpar som utsätts för hög korrosion. Tekniska värden C Cr Mn Si Mo Ni Fe <0, ,70 0,41 3,2 8,9 rest Mekaniska värden Brottgräns 830 N/mm 2 Sträckgräns 540 N/mm 2 Förlängning 28% Slagseghet -20 o c 50J -50 o c 45J MIG-tråd Art.nr Dim Amp Trådmatning Kg/svetsgods tim Vikt/spole SM , ,7-12 0,8-2,8 12,5 kg SM , ,7-12 0,8-2,8 12,5 kg SM , ,9-8,5 2,6-4,5 12,5 kg SM , ,2-5,5 3,0-5,2 12,5 kg Skyddsgas Blandgas 8-14 l/min eller ren Argon TIG-tråd Art.nr Dim Amp Kapsel ST , kg ST , kg ST , kg ST , kg Skyddsgas Argon 19

20 ER 2205 SW-2209 (2205) Norm: DIN 8556 E LR 20 AWS A 5,22 E 2209T-1/4 Rutilbasisk med en struktur av austenitisk-feritisk, likt DUPLE (2205). Mycket lättsvetsad i alla positioner utom fallande. Används speciellt till pumpar som utsätts för hög korrosion. Tekniska värden C Si Cr Mn Mo N Ni Fe <0,03 0,70 23, ,2 0,10 8,7 rest Mekaniska värden Brottgräns N/mm 2 Sträckgräns 540 N/mm 2 Förlängning 27% Slagseghet +20 o c 60J -50 o c 50J MIG-tråd Art.nr Dim Vikt/spole SW ,2 15 kg 20

21 ER 309 S-309MoL.16 Övergångselektrod för svetsning svart mot vitt,. Svetsar i alla lägen inklusive vertikalt fallande. Norm: DIN 8556 E309MoL-16 EN 1600 AWS A 5.4 D309MoL-16 Verkst. Nr För sammanfogningar och påläggssvetsningar på järnhaltiga stål och rostfria stål Kan också användas som buffert vid påläggs svetsning Tekniska värden C Si Mn Cr Ni Mo S-309MoL.16 <0,02 0,72 1,41 23,3 12,7 2,4 Mekaniska värden Brottgräns 690 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 33,8% Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong S309MOL20 2, ,5 kg 4 10 kg S309MOL26 2, ,5 kg 4 10 kg S309MOL32 3, ,5 kg 4 10 kg S309MOL40 4, ,5 kg 4 10 kg S309MOL50 5, ,5 kg 4 10 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Godkännande KR,ABS,LR,BV,DNV,NK,CWB Dim mm 2,0 2,5 3,2 Rökgasklass

22 ER 309 SM-309 Lsi MIG ST-309 Lsi TIG 309 Mol Supercored-309 MoL Rörtråd SW-309 MoL Rörtråd för alla lägen Trådelektrod för gasmetallbågsvetsning. För svetsning av rostfritt stål mot andra ståltyper och för buffertlager i compoundstål. Norm: DIN 8556 SG 12 CrNi AWS A 5.9 ER 309 mo Verkst. Nr Legeringstypen är avpassad för att ge god spricksäkerhet vid svetsning av rostfritt stål mot olegerat. Motsvarar analysen för det rostfria stålet enligt SS Tekniska värden C Cr Si Ni 0,02 23,5 0,4 13,5 Mekaniska värden Brottgräns 640 N/mm 2 Sträckgräns 350 N/mm 2 Förlängning 5 x D 25% Slagseghet +20 o c 65J MIG-tråd Art.nr Dim Amp Vikt/spole S , kg S , kg S , kg S , kg TIG-tråd Art.nr Dim Längd Vikt/paket RW , mm 10 kg RW , mm 10 kg RW , mm 10 kg RW , mm 10 kg RW , mm 10 kg Rör-tråd Art.nr Dim Amp Vikt/spole 309MOL0915 0, ,5 kg 309MOL1215 1, ,5 kg 309MOL1616 1, ,5 kg Läges SW309MOL0915 0, ,5 kg tråd SW309MOL1215 1, ,5 kg SW309MOL1616 1, ,5 kg Skyddsgas Blandgas 22

23 ER 310 S Rutilbaserad Helaustenitisk CrNi-elektrod för stål med värme och glödskalsbeständigheter upp till 1200 o c. Norm: DIN 8556 E R26 EN 1600 AWS A 5.4 E Verkst. Nr S passar på värmebeständiga, ferritiska- perlitiska Cr, CrSi och CrNi-stål med värme och glödskalsbeständighet upp till 1200 o c. Dess viktigaste användningsområden är inom smältugns-, rörlednings- och armaturtillverkning. Ex. SS Tekniska värden C Cr Si Mn Ni <0,10 26,5 0,6 1,9 20,6 Mekaniska värden Brottgräns 610 N/mm 2 Sträckgräns 400 N/mm 2 Förlängning 5 x D 35% Slagseghet +20 o c 60J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg S , ,5 kg 4 10 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Dim mm 2,0 2,5 3,2 4,0 5,0 Rökgasklass

24 ER 310 SM-310 ST-310 Trådelektrod för gasmetallbågsvetsning för svetsning av eldhärdiga stål typ 25% Cr 20% Ni. Värmebeständig upp till 1200 o c. Norm: DIN 8556 SG 12 CrNi AWS A 5.4 ER 310 Verkst. Nr Legeringstypen är avpassad för i första hand eldhärdiga stål Ex SS-stål Vid svetsning av kolstål eller låglegerat stål mot rostfritt ger svetsen en mjuk bearbetbar svets. Tekniska värden C Si Cr Mn Ni <0,12 0,5 25 1,75 20 Mekaniska värden Brottgräns 640 N/mm 2 Sträckgräns 300 N/mm 2 Förlängning 5 x D 30% Slagseghet +20 o c 70J MIG-tråd Art.nr Dim Amp Vikt/spole SM , kg SM , kg SM , kg SM , kg TIG-tråd Art.nr Dim Längd Vikt/paket ST , mm 10 kg ST , mm 10 kg ST , mm 10 kg ST , mm 10 kg Skyddsgas Argon Blandgas 24

25 ER 318 INO R 19/12/3 Nb Elektrod för rost och syrabeständiga CrNiMo-stål. Norm: DIN 8556 E Nb R 23 EN 1600 AWS A 5.4 E Verkst. Nr INO R 19/12/3 Nb är avsedd för stabiliserade och icke stabiliserade stål av typ 18/12/3 CrNiMo men kan användas till vanliga Cr-stål, både låg och medellegerade stål. Tekniska värden C Cr Mn Si Mo Nb Ni <0,04 18,5 0,7 1,0 2,7 0,3 11,5 Mekaniska värden Brottgräns > N/mm 2 Sträckgräns >400 N/mm 2 Förlängning >30% Slagseghet +20 o c >50J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,5 kg 4 14 kg , kg 4 16 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Dim mm 2,0 2,5 3,2 4,0 5,0 Rökgasklass

26 ER 312 INO R 29/9 Austenitisk-ferritisk specialelektrod för sammanfogning och påläggssvets av svårsvetsad stål. Bultsvetselektroden. Hög spricksäkerhet. Låg friktionseffekt. Norm: DIN 8556 E 29 9 R23 EN 1600 AWS A 5.4 E Verkst. Nr INO R 29/9 har anpassats till de högsta kraven på sammanfogning och påläggssvetsning. Den lämpar sig speciellt vid sammanfogning av kolstål, legerade gjutstål, höglegerade stål och andra svårsvetsade stål, t.ex manganstål, verktygsstål, fjäderstål och snabbstål och för dessa mot varandra. På grund av korrosionbeständigheten och den höga brottgränsen är den mycket lämplig vid reparation samt underhåll av maskiner och drivkomponenter. Speciellt bra vid en skada på en kolvstång för den lämnar ej några bränndiken eller porer. Tekniska värden C Cr Mn Si Mo Ni <0, ,9 0,9 0,5 9 Mekaniska värden Brottgräns 850 N/mm 2 Sträckgräns 500 N/mm 2 Förlängning 5 x D 20% Slagseghet +20 o c 60J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 16 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg Handledning Kort ljusbåge, växelström eller likström plus pol + Dim mm 2,0 2,5 3,2 4,0 5,0 Rökgasklass

27 ER 312 MIG 29/9 TIG 29/9 Specialtråd för verktygsstål. 29 Cr 9 Ni. Norm: DIN 8556 SG-x10CrNi 30-9 AWS ER 312 Verkst. Nr Förbands- och påsvetsningar av svårsvetsade stål. Förbättringar av kall- och varm- arbetsstål. Spricksäker och goda nötbeständigheter. Problemlösaren vid verktygssvetsning ORVAR, SVERKER osv. Tekniska värden C Cr Si Mn Ni 0,1 30 0,4 1,8 9,5 Mekaniska värden Brottgräns 800 N/mm 2 Sträckgräns 640 N/mm 2 Förlängning 5 x D 25% Hårdhet 230 HB MIG-tråd Art.nr Dim Amp Vikt/spole S , kg S , kg S , kg S , kg TIG-tråd Art.nr Dim Längd Vikt/paket RW , mm 5 kg RW , mm 5 kg RW , mm 5 kg Skyddsgas TIG Argon MIG Blandgas 27

28 ER 307 INO B 18/8/6 Helaustenitisk CrNiMn-legerad specialelektrod för svetsning av austenitisk manganstål och härdningsbenägna stål Norm: DIN 8556 SG15CrNiMn 18 8 AWS A 5.4 E Verkst. Nr Sammanfogning av olegerade och legerade konstruktions- och seghärdade stål med varandra eller med austenitiska CrNi-stål. Omagnetiska stål och manganstål kan förbindas sinsimellan med Inox B 18/8/6. För påläggssvets på arbetsstycken där stora slagpåkänningar och nötningar förekommer vid t.ex valsar, växlar, krosshammare och grävtänder. Elektroden är mycket bra som mellanlager till hårdpåsvetsning. Tekniska värden C Cr Si Mn Ni <0, ,8 7 9 Mekaniska värden Brottgräns N/mm 2 Sträckgräns 350 N/mm 2 Förlängning 5 x D 40% Slagseghet +20 C >80J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,5 kg 5 14 kg , ,5 kg 5 14 kg , ,5 kg 5 18 kg , ,5 kg 5 18 kg INO R 18/8/6 Fe ER 307 Helaustenitisk specialelektrod för svetsning av austenitisk manganstål och härdningsbenägna stål. 160% utbyte. Norm: DIN 8556 E 18,8 MPR AWS A 5.4 E Verkst. Nr Tekniska värden C Cr Si Mn Ni <0, ,2 7 9 Mekaniska värden Brottgräns Sträckgräns 750 N/mm N/mm 2 Förlängning 5 x D 30% Slagseghet 70J Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 16 kg , kg 4 16 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg 28

29 ER 307 MIG 307 Lsi TIG 307Lsi SW-307NS Cored Trådelektrod för gasmetallbågsvetsning för helaustenitiska krom-ni legeringar. Norm: DIN 8556 SG 15 CrNiMn 18 8 AWS A 5.9 ER 307 Verkst. Nr Är lämplig som buffertlager före hårdpåläggning och utmärkt att användas som påläggstråd, stiger i hårdhet likt manganstål. Bra även att sammanfoga manganstål med. Tekniska värden C Cr Si Mn Ni <0,08 18,5 0,8 7 9 Mekaniska värden Brottgräns 750 N/mm 2 Sträckgräns 380 N/mm 2 Förlängning 5 x D 35% Slagseghet +20 o c 80J Hårdhet efter svets Hrc MIG-tråd Art.nr Dim Amp Vikt/spole S , kg S , kg S , kg S , kg TIG-tråd Art.nr Dim Längd Vikt/paket RW , mm 10 kg RW , mm 10 kg RW , mm 10 kg RW , mm 10 kg Rör-tråd Art.nr Dim Amp Vikt/spole SW307NS1215 1, kg SW307NS1615 1, kg utan gas Skyddsgas Argon/Blandgas 80/20 29

30 CLINO Märkning av rostfritt som är bestående 30

31 ROSTFRITT STÅL Vi erbjuder ett komplett program för de olika grupperna inom rostfritt stål. Ferritiska Martenitiska Austenitiska C % Cr % Ni % Härdbarhet < 0, Icke härdbara < 0, Icke härdbara 0, Icke härdbara < 0, Härdbar > 0, ,25-2,5 Härdbar < 0, Icke härdbara Vi ger er också en liten tabell på åtgång av tråd vid svetsning av rostfritt stål. Riktvärden och trådåtgång. Gasmetallbågsvetsning med massiva trådar i rostfritt stål. Plåt- Spalt Elektrod- Elektrod Insvetstal Elektrod- Ström- Stränghastihet tjocklek åtgång diam. matning styrka S b mm mm kg/m mm kg/h m/min A m/h cm/min 1 0 0,02 0,6 1,0 7, ,5 0,5 0,03 0,8 1,4 5, ,03 0,8 1,8 6, ,5 0,06 0,8 2,0 8, ,5 0,06 1,0 2,3 6, ,09 1,0 2,5 6, ,09 1,0 2,5 6, ,13 1,0 2,5 6, ,5 0,17 1,0/1,0 2,3/3,0 6,0/8,5 150/190 38/27 63/45 8 1,5 0,31 1,2/1,2 2,3/3,9 6,0/7,8 150/260 29/17 48/ ,50 1,0/1,2 2,3/5,3 6,0/10,5 150/340 23/14 38/ ,65 1,0/1,2 2,3/5,3 6,0/10,5 150/340 23/10 38/16 a-mått 2 0,05 0,6 1,3 11, ,05 0,8 1,8 8, ,10 0,8 2,1 9, ,10 1,0 2,6 6, ,16 1,0 2,9 8, ,25 1,2 3,9 7, ,33 1,2 3,9 7, ,33 1,2 4,9 9, ,58 1,2 4,9 9, ,89 1,2 4,9 9, ,5 0,02 0,6 1,0 7, ,03 0,8 1,8 6, ,05 0,8 2,1 9, ,07 0,8 2,3 10, ,07 1,0 2,8 8, ,10 1,0 2,8 8, ,15 1,2 3,6 7, ,26 1,2 3,8 7, ,26 1,2 4,9 9, ,40 1,2 5,1 10,

32 HÖGNICKEL Benämning Typ av tråd AWS Sid INO B 70/15 Inconel Ni Cr Fe-3 33 TIG 70/15 Inconel Ni Cr Fe-3 33 Monel Monel Ni Cu 34 Smälttemperaturer för olika grundämnen och legeringar 35 32

33 Inox B 70/15 Specialelektrod för höglegerade stål. Basik elektrod typ Inconel. Norm: DIN 1736 EL Ni Cr 15 Fe Mn AWS A 5.11 E Ni Cr Fe-3 Verkst. Nr Inox B 70/15 lämpar sig för svetsning av nickellegeringar och nickel-legerade stål. Svetsgodset uppfyller de högsta krav beträffande korrosion och värmebeständighet. Ex Inconel 600, Incolloy 800. Även förbandssvetsning mellan olegerade och höglegerade stål. Tekniska värden C Cr Si Mn Fe Nb Ni <0, ,5 6,5 7 2% rest Mekaniska värden Brottgräns N/mm 2 Sträckgräns 390 N/mm 2 Förlängning 5 x D 30% Slagseghet -196 o c >60J Hårdhet 170 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,5 kg 4 14 kg , ,5 kg 4 18 kg , ,5 kg 4 18 kg Handledning Kort ljusbåge, likström plus pol + TIG 70/15 Norm: DIN 1736 EL Ni Cr 15 Fe Mn AWS A 5.11 E Ni Cr Fe-3 Verkst. Nr TIG 70/15 lämpar sig för svetsning av nickellegeringar och nickel-legerade stål. Svetsgodset uppfyller de högsta krav beträffande korrosion och värmebeständighet. Ex Inconel 600, Incolloy 800. Även förbandssvetsning mellan olegerade och höglegerade stål. Tekniska värden C Cr Si Mn Nb Ni <0, ,3 3,0 2,5 67 Mekaniska värden Brottgräns N/mm 2 Sträckgräns 390 N/mm 2 Förlängning 5 x D 35% Slagseghet -196 o c >100J Elektrod Art.nr Dim Längd Vikt/kartong , kg Skyddsgas Argon 33

34 Monel Nickel-kopparelektrod för svetsning av stål typ Monel. Norm: DIN 1736 EL-NiCu 30 Mn AWS A 5.11 E Ni Cu Verkst. Nr Svetsar de flesta koppar nickellegeringar typ NiCu 30 Fe, NiCu 30 Al, CuNi 30 MnFe. Tekniska värden Cu Ni Mekaniska värden Brottgräns 480 N/mm 2 Sträckgräns 300 N/mm 2 Förlängning 30% Hårdhet 160 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 20 kg , kg 4 24 kg , kg 4 24 kg , kg 4 24 kg Handledning Kort ljusbåge, likström plus pol + Dim mm 2,5 3,2 4,0 Rökgasklass

35 Smälttemperaturer för olika grundämnen och legeringar. Metall/legering Kemisk formel o Celsius Aluminium Al 660 o Gjutna Al-legeringar o Antimon Sb 630 o Beryllium Be o Bly Pb 327 o Bor B o Brons - ca o Kadmium Cd 321 o Krom Cr o Järn (rent) Fe o Germanium Ge 958 o Guld Au o Gjutjärn - ca o Rostfritt (18/8) o Iridium Ir o Kobolt Co o Koppar Cu o Magnesium Mg 650 o Mangan Mn o Mässing - ca 900 o Molybden Mo o Nysilver o Nickel Ni o Niobium Nb o Palladium Pd o Platina Pt o Rhodium o Röd mässing o Selen Se 220 o Silver Ag 961 o Kisel Si o Stål - ca o Tantalum Ta o Titanium Ti o Vanadium V o Vismut Bi 271 o Wolfram W 3410 o Zink Zn 419 o Tenn Sn 232 o Zirkonium Zr o 35

36 SVETSNING AV KOPPAR OCH KOPPARLEGERINGAR Vid svetsning av Ren koppar måste detaljen förvärmas till minst 500 o c, Aluminiumbrons och Tennbrons till ca 200 o c för att minska värmesprickor och för att få bra inbränning. Koppar Mässing Tennbrons Al-brons Kiselbrons Mässing BornCuSn BornCuSn Tennbrons BornCuSn BornCuSn BornCuSn Al-brons BornCuAl BornCuAl BornCuSn BornCuAl Kiselbrons BornCuSn BornCuAl BornCuSn BornCuMn BornCuMn Kolstål BornCuMn BornCuMn BornCuSn BornCuMn BornCuMn Rostfritt stål BornCuMn BornCuMn BornCuSn BornCuMn BornCuMn Gjutjärn BornCuMn BornCuMn BornCuSn BornCuMn BornCuMn Benämning Elektrodtyp Sid MIG CU MIG-tråd. Ren koppar 37 TIG CU TIG-tråd. Ren koppar 37 BRON CuSn Tenn-Brons elektrod 6% 38 MIG-CuSn 6 MIG-tråd. Tenn-Bronstråd 6% 38 TIG-CuSn 6 TIG-tråd. Tenn-Bronstråd 6% 38 BRON Cu Al Aluminiumbrons 7% 39 MIG Cu Al 8 MIG-tråd. Aluminiumbrons 8% 39 TIGCu Al 8 TIG-tråd. Aluminiumbrons 8% 39 BRON CuMn Aluminiumbrons 13% Mn 40 CU Mn 13 AL 7 MIG-tråd. Aluminiumbrons 13% Mn 40 CU Mn 13 AL 7 TIG-tråd. Aluminiumbrons 13% Mn 40 CuSi 3 MIG MIG-tråd. Koppar 3% kisel 41 CuSi 3 TIG TIG-tråd. Koppar 3% kisel 41 36

37 MIG-CU TIG-CU Trådelektrod för gasmetallbågsvetsning. Gas och tig-svetsning. Ren-Koppar legering. Norm: DIN 1733 SG-Cu Sn AWS A 5.7 ER Cu Verkst. Nr Alla sorter av rena kopparlegeringar och påläggning av stål. Goda egenskaper vid svetsning av galvaniserat stål. Har god flytbarhet och ger inga sprut. Tekniska värden Cu Sn Si Mn bas 0,8 0,27 0,25 Mekaniska värden Brottgräns 220 N/mm 2 Sträckgräns 50 N/mm 2 Förlängning 5 x D 50% Hårdhet 70 HB MIG-tråd Art.nr Dim Amp Vikt/spole MIGCU08 0, ,5 kg MIGCU10 1, ,5 kg MIGCU12 1, ,5 kg TIG-tråd Art.nr Dim Längd Vikt/paket TIGCU20 2, mm 25 kg TIGCU25 2, mm 25 kg TIGCU32 3, mm 25 kg Skyddsgas Argon 37

38 BRON CuSn Tenn-bronselektrod med ca 6% tenn. Idealisk för svetsning koppar mot järn. Norm: DIN 1733 EL-CuSn 7 AWS A 5.6 E CuSn-C/E CuSn-A Verkst. Nr Bron CuSn är lämplig för förbandssvetsning på kopparlegeringar t.ex. mässing, fosforoch tennbronser. Bron CuSn har goda svetsegenskaper och resulterar i täta, porfria sömmar. Ljusbågen är lugn och sprutet ringa. Tekniska värden Cu Sn Mn P ,1 0,2 Mekaniska värden Brottgräns N/mm 2 Sträckgräns 180 N/mm 2 Förlängning 5 x D 30% Hårdhet HB Handledning Kort ljusbåge, likström plus pol + Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 5 20 kg , kg 5 20 kg , kg 5 20 kg , kg 5 30 kg MIG-Cusn 6 TIG-Cusn 6 Tenn-bronstråd med 6% tenn. Tekniska värden Cu Sn bas 6% Norm: DIN 1733 SG-CuSn 6 CUSN 6 är lämplig som förbandssvetsning av kopparlegeringar, fosfor och tennbronser. Den är även lämplig att sammanfoga stål med mässing. God flytbarhet. Mekaniska värden Brottgräns Sträckgräns 500 N/mm N/mm 2 Förlängning 35% MIG-tråd Art.nr Dim Hårdhet 100 HB Amp Vikt/spole MIGCUSN608 0, ,5 kg MIGCUSN610 1, ,5 kg MIGCUSN6120 1, ,5 kg TIG-tråd Art.nr Dim Längd Vikt/paket TIGCUSN616 1, mm 5 kg TIGCUSN624 2, mm 5 kg TIGCUSN632 3, mm 5 kg 38

39 MIG-CUAL8 TIG-CUAL8 Trådelektrod för gasmetallbågsvetsning av aluminiumbronser. Norm: DIN 1733 SG-CuAl 8 AWS A 5.7 ER CuAl-Al Verkst. Nr Speciellt lämpad vid reparation av Al-bronslegeringar med 7-9% aluminium, t.ex propellrar. Fogen blir ljusgul i färgen. Tekniska värden Cu Al Ni Mn Fe bas 8 0,5 1 0,3 Mekaniska värden Brottgräns 500 N/mm 2 Sträckgräns 200 N/mm 2 Förlängning 5 x D 45% Hårdhet 130 HB MIG-tråd Art.nr Dim Amp Vikt/spo MIGCUAL808 0, kg MIGCUAL810 1, kg MIGCUAL812 1, kg MIGCUAL816 1, kg Skyddsgas BRON Cu Al Aluminiumbronselektrod för svetsning av bronser med 7-8% aluminium. Norm: DIN 1733 EL-CuAl 8 AWS A 5.7 E CuAl-A2 Verkst. Nr Bron Cu Al är en koppar-aluminiumlegering som lämpar sig för propellrar inom varvs-, maskin-, apparat- och pumpindustrin. Propelleraxlar, turbinhjul, där fordringar ställs på korrosions-, erosions- och kavitationshärdighet. Tekniska värden Cu Al bas 7 Mekaniska värden Brottgräns 520 N/mm 2 Sträckgräns 230 N/mm 2 Förlängning 5 x D 28% Hårdhet 140 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 20 kg , kg 4 20 kg , kg 4 20 kg , kg 4 30 kg Handledning Kort ljusbåge, likström plus pol + 39 TIG-tråd Art.nr Dim Längd Vikt/paket TIGCUAL816 1, mm 10 kg TIGCUAL820 2, mm 10 kg TIGCUAL825 2, mm 10 kg TIGCUAL830 3, mm 10 kg Argon

40 BRON CuMn Aluminium-mangan-brons-elektrod med höga mekaniska kvaliteter. Saltvattenbeständig. Norm: DIN 1733 EL-CuMn 13 Al AWS A 5.6 E CuMnNiAl Verkst. Nr Bron CuMn används för alla slags aluminiumbronser där höga fordringar ställs på hållfasthet, seghet, porfrihet och spricksäkerhet. På grund av hög saltvatten- och korrosionsbeständighet är den förträfflig inom skeppsbyggnad. Den låga friktionskoefficienten gör den lämplig för pålägg av axlar, glidytor, lager, stansar, matriser, medbringare och linbohjul. Mycket bra vid olika slag av metall-mot-metall slitage. Tekniska värden Cu Al Mn Ni Fe 75 7,8 13 2,5 2,5 Mekaniska värden Brottgräns N/mm 2 Sträckgräns 380 N/mm 2 Förlängning 5 x D 20% Hårdhet HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 4 20 kg , kg 4 20 kg , kg 4 20 kg Handledning Kort ljusbåge, likström plus pol + MIG CuMn TIG CuMn Trådelektrod för gasmetallbågsvetsning av aluminiumbronser. Norm: DIN 1733 SG-CuMn 13 Al 7 AWS A 5.7 ER Cu Mn Ni Al Verkst. Nr Aluminiumbronselektrod, med 13% Mangan. Bra påläggningstråd, den stiger från ca 200 HB till ca 400 HB vid mekanisk nötning och tryck. Ger en slät och fin yta med låg friktionskoefficent. Tekniska värden Cu Al Mn Ni Fe bas ,5 Mekaniska värden Brottgräns > N/mm 2 Sträckgräns >650 N/mm 2 Förlängning 5 x D 10% Hårdhet 200 HB MIG-tråd Art.nr Dim Amp Vikt/spole MIGCUMN1308 0, kg MIGCUMN1310 1, kg MIGCUMN1312 1, kg MIGCUMN1316 1, kg Skyddsgas Argon 40 TIG-tråd Art.nr Dim Längd TIGCUMN1316 1, mm 25 kg TIGCUMN1320 2, mm 25 kg TIGCUMN1325 2, mm 25 kg TIGCUMN1330 3, mm 25 kg

41 Bil-plåts-tråden Bi MIG-lödning MIG-CuSi 3 TIG-CuSi 3 Koppartråd med 3% kisel. Norm: DIN 1733 S-CuSi 3 AWS ER Cu Si Svetsning av mässing är idealiskt, även svetsning av bilplåt typ aluzink. Förblir rostfri även i övergångszonen. Har goda elektriska egenskaper. Tråden som används till MIG-lödning, pulsmig bäst är accupuls.. Tekniska värden Cu Mn Si bas 1 3 Mekaniska värden Brottgräns 350 N/mm 2 Sträckgräns 120 N/mm 2 Förlängning 40% Hårdhet 80 HB MIG-tråd Art.nr Dim Amp Vikt/spole CUSI308 0, ,5 kg CUSI310 1, ,5 kg CUSI312 1, ,5 kg TIG-tråd Art.nr Dim Amp Vikt/paket TIGCUSI316 1, ,5 kg TIGCUSI324 2, ,5 kg TIGCUSI332 3, ,5 kg Skyddsgas Blandgas-Argon 41

42 ALUMINIUM Benämning Typ Sid ALU Mn Elektrod E ALU 5 Si Elektrod E ALU 12 Si Elektrod E S-Alsi-5 MIG ER G/W Alsi-5 Gas-TIG ER S-Alsi-12 MIG ER G-Alsi-12 Gas-TIG ER S-Al 99,5 MIG ER G/W-99,5 Gas-TIG ER S-AlMg-3 MIG ER G/W Almg-3 Gas-TIG ER S-AlMg-4,5 MIG ER G/W AlMg-4,5 Gas-TIG ER S-AlMg-5 MIG ER G/W AlMg-5 Gas-TIG ER Aluminium innehållande Si kisel är ej saltvattenbeständig och den blir grå vid eloxering. Att tänka på vid svetsning av aluminium: Värmen sprider sig snabbt och ytan har en smältpunkt på 3000 o c, men under ytskiktet är smältpunkten enbart 580 o c. Därför vid svetsning: Börja sakta och öka svetshastigheten efter hand eller gör uppehåll för att inte det ska bli sprickor eller hål. 42

43 ALU Mn Aluminiumelektrod för aluminium-magnesium-mangan-legeringar. Norm: DIN 1732 El-ALMn 1 AWS A 5.3 E3003 Verkst.Nr 3,0516 ALU Mn har utmärkta svetsegenskaper vid förbands- och påsvetsningar av saltvattenbeständiga aluminiumlegeringar av typ Al Mn, Al Mg Mn, Al Mg 1, Al Mg 2 och Al Mg 3. Tekniska värden Al Mn Si Fe 97,5 1,2 0,5 0,7 Mekaniska värden Brottgräns 180 N/mm 2 Sträckgräns 80 N/mm 2 Förlängning 5 x D 10% Hårdhet 40 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , ,1 kg 6 6,6 kg , ,1 kg 6 6,6 kg , ,1 kg 6 6,6 kg Handledning Kort ljusbåge, likström plus pol + Dim mm 2,5 3,2 4,0 Rökgasklass

44 ALU 5 Si Kisellegerad-aluminiumelektrod. Norm: DIN 1732 El-ALSi 5 AWS A 5.3 E 4043 Verkst. Nr ALU 5 Si har utmärkta svetsegenskaper vid förbands- och påsvetsningar av aluminiumlegeringar typ Al MgSi SIS 4104, 4212, 4260, 4261, Tekniska värden Al Si Fe 94,5 5% 0,4 Mekaniska värden Brottgräns 140 N/mm 2 Sträckgräns 70 N/mm 2 Förlängning 5 x D 12% Hårdhet 35 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 3 6 kg , kg 3 6 kg , kg 3 6 kg ALU 12 Si Aluminiumelektrod för aluminiumlegeringar som innehåller mer än 3% kisel. Norm: DIN 1732 El-ALSi 122 AWS A 5.3 E3003 Verkst.Nr 3,2285 ALU 12 Si har utmärkta svetsegenskaper vid förbands- och påsvetsningar där det fodras en blank aluminiumsvets. Alla legeringar som innehåller mer än 3% Si är att rekomendera går även bra att gassvetsa med har mycket bra flytegenskaper. Tekniska värden Al Si Fe 87,5 12 0,5 Mekaniska värden Brottgräns 180 N/mm 2 Sträckgräns 88 N/mm 2 Förlängning 5 x D 10-15% Hårdhet 40 HB Elektrod Art.nr Dim Längd Amp Vikt/kapsel Antal Vikt/kartong , kg 3 6 kg , kg 3 6 kg , kg 3 6 kg 44

45 ER 4043 Skyddsgas Godkännande S-ALSi 12 MIG G/W ALSi12 TIG Norm: DIN 1732 SG AL Si 12 AWS A 5.10 ER 4047 Al-Si legeringar med kiselhalter upp till ca 12%, T.ex SS Tekniska värden Al Si Cu Fe Mg bas 12 0,05 0,6 0,05 Mekaniska värden Brottgräns >150 N/mm 2 Sträckgräns >80 N/mm 2 Förlängning 5 x D >35% MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg Skyddsgas Godkännande S-ALSi 5 MIG G/W ALSi 5 TIG Trådelektrod för gasmetallbågsvetsning av aluminium. Norm: DIN 1732 SG AL Si 5 AWS A 5.10 ER = ALsi 5 legeringar med kiselhalter upp till ca 10%, t.ex SS 4104, 4212, 4230, 4244, 4251 och Tekniska värden Al Si Cu Fe Mg bas 4,5-5,5 0,05 0,4 0,1 Mekaniska värden Brottgräns >160 N/mm 2 Sträckgräns >100 N/mm 2 Förlängning 5 x D >15% MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg Argon , mm 10 kg , mm 10 kg TÜV DB Norske Veritas Lloyd s A B S Argon TÜV DB Norske Veritas Lloyd s A B S 45 ER 4047 TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg

46 ER 1100 S-AL99,5 MIG G/W AL99.5 TIG Trådelektrod för gasmetallbågsvetsning av aluminium. Norm: DIN 1732 SG-AL99,5 Ti AWS A 5.10 ER 1100 För rena aluminiumlegeringar typ SS Tekniska värden Al Si Cu Fe Ti 99,5 0,3 0,05 0,4 0,05 Mekaniska värden Brottgräns >80 N/mm 2 Sträckgräns >35 N/mm 2 Förlängning 5 x D >25% Skyddsgas Argon Hårdhet 40 HB MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg Godkännande TÜV DB Norske Veritas Lloyd s A B S S-ALMg 3 MIG G/W ALMg 3 TIG Trådelektrod för gasmetallbågsvetsning av aluminium. Norm: DIN 1732 SG-AlMg 3 AWS A 5.10 ER 5754 Magnesium-legerad aluminiumtråd med 3% Mg, t.ex SS 4106 och Tekniska värden Al Ti Cr Mn Mg bas 0,13 0,1 0,3 3 Mekaniska värden Brottgräns >200 N/mm 2 Skyddsgas Argon Sträckgräns >80 N/mm 2 Förlängning 5 x D >20% MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg Godkännande 46 TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg TÜV DB Norske Veritas Lloyd s A B S ER 5754

47 ER 5183 S-ALMg 4,5 MIG G/W ALMg 4,5 TIG Trådelektrod för gasmetallbågsvetsning av aluminium. Norm: DIN 1732 SG-AlMg 4,5 AWS A 5.10 ER 5183 Magnesium-legerad aluminiumtråd med 4,5% Mg, t.ex SS Tekniska värden Al Ti Cr Mn Mg bas 0,15 0,15 0,7 4,9 Mekaniska värden Brottgräns >280 N/mm 2 Sträckgräns >140 N/mm 2 Skyddsgas Argon Förlängning 5 x D >20% MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg Godkännande TÜV DB Norske Veritas Lloyd s A B S S-ALMg 5 MIG G/W ALMg 5 TIG Trådelektrod för gasmetallbågsvetsning av aluminium. Norm: DIN 1732 SG-AlMg 5 AWS A 5.10 ER 5356 Magnesium-legerad aluminiumtråd med 5% Mg, t.ex SS Tekniska värden Al Ti Cr Mn Mg bas 0,15 0,1 0,35 5 Mekaniska värden Brottgräns >250 N/mm 2 Sträckgräns >110 N/mm 2 Skyddsgas Argon Förlängning 5 x D >25% MIG-tråd Art.nr Dim Amp Vikt/spole , kg , kg , kg , kg Godkännande TIG-tråd Art.nr Dim Längd Vikt/paket , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg , mm 10 kg TÜV DB Norske Veritas Lloyd s A B S 47 ER 5356

48 Riktvärden och elektrodåtgång. Gasmetallbågsvetsning med massiva trådar i aluminium och aluminiumlegeringar Plåt- Spalt Elektrod- Elektrod- Insvetstal Elektrod- Ström- Stränghastighet min tjocklek åtgång diam. matning styrka S b mm mm kg/m kg/h m/min A m/h cm/ 1,5 0 0,01 1,0 0,6 8, ,01 1,0 0,7 8, ,5 0,02 1,0 1,0 8, ,03 1,2 1,4 8, ,04 1,2 1,4 8, ,06 1,2 1,5 9, ,10 1,2 1,5/1,7 9,3/10,5 200/230 50/24 82/ ,15 1,2 1,5/1,7 9,3/10,5 200/230 37/17 60/ ,20 1,6 1,7/1,9 6,8/7,2 240/260 34/13 58/ ,30 1,6 1,7/1,9 6,8/7,2 240/260 28/8 46/14 a-mått 2 0,02 1,0 0,7 9, ,04 1,0 0,8 9, ,04 1,0 1,0 9, ,06 1,0 1,1 10, ,06 1,2 1,4 8, ,09 1,2 1,5 8, ,09 1,6 1,7 5, ,12 1,6 1,7 5, ,20 1,6 1,8 6, ,31 1,6 1,8 6, ,01 1,0 0,6 8, ,02 1,0 0,9 7, ,03 1,0 1,0 7, ,04 1,2 1,2 7, ,05 1,6 1,5 6, ,09 1,6 1,6 6, ,14 1,6 1,6 6, ,20 1,6 1,7 6, ,31 1,6 1,7 6, Tillsatsmaterial för aluminium enligt SS och andra normer. SS- Legerings- Rekommen- Andra normbetäckningar för grundmaterialet aluminium typ deras Amerikansk aluminium Tysk norm Din Al 99,7 S-Al 99,5 (AA 1085) Al 99, Al 99,5 S-Al 99,5 AA 1095 Al 99, Al 99,0 S-Al 99,5 AA 1100 Al Al Mn 1 S-ALMG 3 AA 3003 Al Mn 4104 Al Mg Si S-AL Si 5 AA 6063 Al Mg Si 4106 Al Mg 1 S-ALMG 3 AA Al Mg 2,5 S-ALMG 3 AA Al Mg 4,5 Mn S-ALMG 4,5 Al Mg 4,5 Mn 4163 Al Mg 5 Si 1 S-AL Si 5 AA 5056 Al Mg 5 Si Al Si Mg S-AL Si 5 AA 6351 Al Si Mg 4230 Al Si 6 Cu 4 S-AL Si 5 AA 319 Al Si Mg 4231 Al Si 5 Cu 3 S-AL Si 5 Al Si 5 Cu Al Si 7 Mg S-AL Si Al Si 7 Mg 4251 Al Si 7 Cu 3 S-AL Si 5 AA Al Si 10 Mg S-AL Si Al Si 10 S-AL Si 12 AA Al Si 12 (Cu) S-AL Si 12 AA (4032) 4261 Al Si 12 S-AL Si 12 AA A Al Zn 5 Mg 1 S-ALMG Al Zn 5 Mg S-ALMG Al Si 5 S-AL Si 5 48

49 Klassificeringstabell AWS Typ av hölje Hållfasthets- Svetsas i Svetsas med område kontakt ljusbåge E 6010 Rutilsand E 6011 Rutilsand E 6012 Rutilsand E 6013 Rutilsand E 6019 Rutilsand E 6020 Rutilsand E 6022 Rutilsand E 6027 Rutilsand E 7014 Järnpulver E 7015 Järnpulver E 7016 Järn och Rutil E 7018 Järnpulver E 7018 M Järnpulver E 7024 Rutilpulver E 7028 Järnpulver E 7048 Järnpulver Liggande vertikalt Underupp Stigande Horisontal stående kälsvets Vertikal nedåt Horisontal liggande kälsvets 49
