R Förstudie Älvkarleby. Jordarter, bergarter och deformationszoner

Transkript

1 R Förstudie Älkarleby Jordarter, bergarter och deformationszoner Torbjörn Bergman, Rune Johansson, Anders H Lindén, Lars Rudmark, Michael Stephens Seriges Geologiska Undersökning Hans Isaksson GeoVista AB Hardy Lindroos Mirab Februari 2000 Sensk Kärnbränslehantering AB Swedish Nuclear Fuel and Waste Management Co Box 5864 SE Stockholm Sweden Tel Fax

2 ISSN SKB Rapport R Förstudie Älkarleby Jordarter, bergarter och deformationszoner Torbjörn Bergman, Rune Johansson, Anders H Lindén, Lars Rudmark, Michael Stephens Seriges Geologiska Undersökning Hans Isaksson GeoVista AB Hardy Lindroos Mirab Februari 2000 Denna rapport har gjorts på uppdrag a SKB. Slutsatser och framförda åsikter i rapporten är författarnas egna och behöer nödändigtis inte sammanfalla med SKB:s. 1

3 Förord Projektet Förstudie Älkarleby Jordarter, bergarter och deformationszoner har genomförts a en grupp geoetare id Seriges geologiska undersökning (SGU), GeoVista AB och Mirab. Utredningen spänner öer olika geoetenskapliga ämnesområden och gruppens sammansättning speglar detta. Under det gemensamma arbetet har ansaret fördelats på följande sätt: Jordartsgeologi Berggrundsgeologi Deformationszoner Exploateringsintressen Radon i jordarter och berggrund Sammanställning Lars Rudmark, SGU Torbjörn Bergman, SGU Michael Stephens, SGU Hans Isaksson, GeoVista AB Hardy Lindroos, Mirab Anders H Lindén, SGU Rune Johansson, SGU Sammanställningar a befintlig information har gjorts för att kunna presenteras i skala 1: men redoisas i rapporten i skala 1: Kartor i originalskala eller i digital form tillhandahålls a SKB. 3

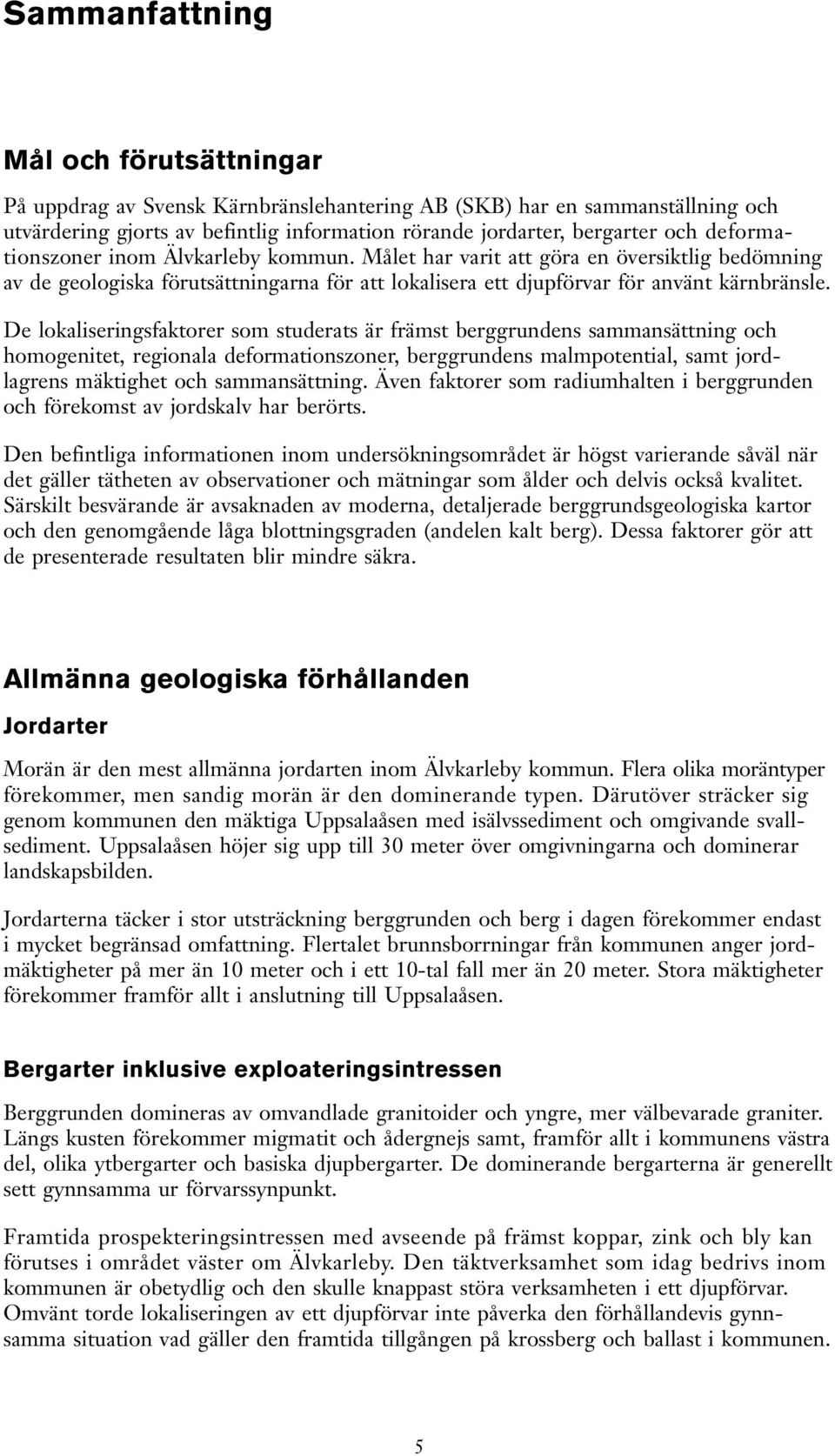

4 Sammanfattning Mål och förutsättningar På uppdrag a Sensk Kärnbränslehantering AB (SKB) har en sammanställning och utärdering gjorts a befintlig information rörande jordarter, bergarter och deformationszoner inom Älkarleby kommun. Målet har arit att göra en öersiktlig bedömning a de geologiska förutsättningarna för att lokalisera ett djupförar för anänt kärnbränsle. De lokaliseringsfaktorer som studerats är främst berggrundens sammansättning och homogenitet, regionala deformationszoner, berggrundens malmpotential, samt jordlagrens mäktighet och sammansättning. Äen faktorer som radiumhalten i berggrunden och förekomst a jordskal har berörts. Den befintliga informationen inom undersökningsområdet är högst arierande såäl när det gäller tätheten a obserationer och mätningar som ålder och delis också kalitet. Särskilt besärande är asaknaden a moderna, detaljerade berggrundsgeologiska kartor och den genomgående låga blottningsgraden (andelen kalt berg). Dessa faktorer gör att de presenterade resultaten blir mindre säkra. Allmänna geologiska förhållanden Jordarter Morän är den mest allmänna jordarten inom Älkarleby kommun. Flera olika moräntyper förekommer, men sandig morän är den dominerande typen. Därutöer sträcker sig genom kommunen den mäktiga Uppsalaåsen med isälssediment och omgiande sallsediment. Uppsalaåsen höjer sig upp till 30 meter öer omginingarna och dominerar landskapsbilden. Jordarterna täcker i stor utsträckning berggrunden och berg i dagen förekommer endast i mycket begränsad omfattning. Flertalet brunnsborrningar från kommunen anger jordmäktigheter på mer än 10 meter och i ett 10-tal fall mer än 20 meter. Stora mäktigheter förekommer framför allt i anslutning till Uppsalaåsen. Bergarter inklusie exploateringsintressen Berggrunden domineras a omandlade granitoider och yngre, mer älbearade graniter. Längs kusten förekommer migmatit och ådergnejs samt, framför allt i kommunens ästra del, olika ytbergarter och basiska djupbergarter. De dominerande bergarterna är generellt sett gynnsamma ur förarssynpunkt. Framtida prospekteringsintressen med aseende på främst koppar, zink och bly kan förutses i området äster om Älkarleby. Den täkterksamhet som idag bedris inom kommunen är obetydlig och den skulle knappast störa erksamheten i ett djupförar. Omänt torde lokaliseringen a ett djupförar inte påerka den förhållandeis gynnsamma situation ad gäller den framtida tillgången på krossberg och ballast i kommunen. 5

5 Information från geofysiska flygmätningar isar att radiumhalten i berggrunden är markant förhöjd i ett område öster om Långsand. Därutöer finns endast spridda områden, främst i kommunens norra del, med måttligt förhöjda halter. Förhöjda radiumhalter leder till högre radonhalter, ilket kan medföra ökat entilationsbeho i en underjordsanläggning men påerkar inte den långsiktiga säkerheten i ett djupförar. Deformationszoner (plastiska skjuzoner, sprickzoner och förkastningar) A de dominerande bergarterna är metagranitoiderna de som är mest påerkade a plastisk deformation medan de yngre graniterna är betydligt mindre eller inte alls påerkade. Ett a de mest betydande systemen a plastiska deformationszoner i Serige, Singö-skjuzonen, sträcker sig genom den södra delen a kommunen och i den norra delen uppträder en annan tolkad regional skjuzon, den så kallade Örskärzonen. Zonerna agränsar tektoniska linser som är betydligt mindre deformerade. Yngre förkastningar och sprickzoner följer ibland äldre plastiska zoner men uppträder också i helt andra riktningar jämfört med de äldre. Dessa spröda, regionala deformationszoner agränsar berggrundsblock som till ytan ofta är flera tiotals km 2 stora. Inom dessa bergolymer förekommer mindre sprickzoner. Mer detaljerade undersökningar kräs för att utreda karaktären på dessa zoner liksom hur tätt de förekommer. Sen- eller postglaciala förkastningar och seismicitet Några säkra tecken på sen- eller postglaciala förkastningar har inte rapporterats från kommunen. Blockansamlingar id Marma och Älkarleö har dock a issa forskare tolkats som en möjlig effekt a sen- eller postglaciala rörelser i berggrunden, men tolkningen är omtistad. Om fortsatta undersökningar blir aktuella i Älkarleby kommun bör alla tecken på unga rörelser i berggrunden noga beaktas. Kommunen ligger emellertid i ett seismiskt stabilt område. Berggrundens långsiktiga stabilitet Den fennoskandiska skölden är mycket stabil och de rörelser som gett uppho till de regionala deformationszoner som beskris i föreliggande rapport är mycket gamla, minst flera hundra miljoner år. Det finns ingen anledning att anta att några framtida rörelser a denna dignitet skall ske under den tid, ca år, som behöer beaktas för ett djupförar. De först föräntade rörelserna i berggrunden är i stället de som kan komma att utlösas i samband med asmältningen a en framtida inlandsis, om tidigast flera tiotusentals år. Rörelserna antas då företrädesis ske utefter äldre deformationszoner. Förutsättningar för att lokalisera ett djupförar till Älkarleby kommun Med ett område a intresse för fortsatta studier ases ett område där det, utifrån de geologiska faktorer som studerats, bedöms möjligt att identifiera en bergolym med de egenskaper och den storlek som behös för att lokalisera ett djupförar för anänt kärnbränsle. Sådana områden har i denna utredning definierats utifrån ett öersiktligt och delis ofullständigt underlag. 6

6 Resultatet a den utförda undersökningen isar ar det i första hand bedöms meningsfullt att bedria mer detaljerade undersökningar. Det är endast när sådana mera detaljerade undersökningar genomförts som det går att slutgiltigt bedöma om det finns lämplig berggrund för ett djupförar. Betydande delar a Älkarleby kommun bedöms ara mindre intressanta för fortsatta undersökningar eftersom de omfattar; inhomogen berggrund, regionala plastiska skjuzoner, malmpotentiell berggrund eller uppisar mäktiga jordlager. Efter att hänsyn tagits till dessa faktorer karstår i första hand ett ca 50 km 2 stort område nordost om Älkarleby samt ett betydligt mindre område längst i söder, se kommande figur. Det måste emellertid noga understrykas att den befintliga informationen är bristfällig och att andelen berg i dagen är mycket stor, ilket sammantaget gör bedömningen a intressanta områden osäker. Berggrunden inom det större intressanta området består a metagranitoid och yngre granit medan det mindre området helt domineras a yngre granit (Hedesundagranit). De tolkade regionala sprickzonerna agränsar i bägge fallen berggrundsblock a sådan storlek att ett djupförar kan lokaliseras inom ett och samma block. Jordlagrens mäktighet är måttlig och något framtida prospekteringsintresse kan inte föräntas. Det större området ligger inom en a de tektoniska linserna mellan de ästliga fortsättningarna a Singöskjuzonen och den s k Örskärzonen. Om idare undersökningar blir aktuella bör för- och nackdelar med en sådan geologisk miljö särskilt beaktas. I föreliggande rapport görs ingen bedömning aseende intressanta områden i kommunens hastäckta område. Anledningen är att data för en sådan bedömning i stort sett saknas. 7

7 Gäle E4 Mårtsbo 76 Hyttö Furuik Limön Älkarleö Storfjärden Gälebukten Marma Skutskär 291 Dalälen len Mehedeby Billudden Älkarleby Gårdskär Långsand Själgrund Löstabukten Karlholmsbruk Hästskär Älkarleby kommun Skärplinge Områden a intresse för idare undersökningar utifrån befintligt geoetenskapligt underlag 0 5 Kilometer Områden inom Älkarleby kommun a intresse för idare undersökningar. Bedömningen är baserad på befintligt geoetenskapligt underlag. 8

8 Innehåll 1 Inledning 11 2 Mål och förutsättningar 13 3 Befintlig information Jordartsgeologisk information Berggrundsgeologisk information Geofysisk information Öriga undersökningar a särskilt intresse Informationstäthet och kalitet 21 4 Älkarleby kommun i ett regionalgeologiskt sammanhang Kontinenternas rörelser Regional tektonisk uteckling i Serige Deformationszoner från miljoner år sedan till nutid Plastisk deformation Spröd deformation Sen- eller postglaciala förkastningar Seismicitet och rörelse i berggrunden i historisk tid Meteoritkratrar Malmproinser Älkarleby kommun i ett nationellt perspekti 36 5 Jordartsgeologi Isasmältning och isrörelser Jordarter inom Älkarleby kommun Glaciala jordarter Postglaciala jordarter 45 6 Berggrundsgeologi Metodik Bergartsindelning Berggrunden inom undersökningsområdet Ytbergarter Djupbergarter Gångbergarter Migmatit och ådergnejs a arierande ursprung Berggrundens homogenitet 58 7 Radon i jordarter och berggrund Jordarter Berggrund 62 9

9 8 Deformationszoner Definitioner Metodik Bergartsgrupper i ett tektoniskt perspekti Tolkade deformationszoner Delområde A Delområde B Deformationszoner i tid och rum 76 9 Exploateringsintressen Nyttostensförekomster Malmförekomster Geologiska förutsättningar för lokalisering a ett djupförar Viktiga faktorer Allmänna geologiska förutsättningar Områden a intresse för fortsatta studier Jämförelser med andra lokaliseringsstudier Referenser 91 Bilaga 1. Geologisk ordlista 97 10

10 1 Inledning På uppdrag a Sensk Kärnbränslehantering AB (SKB) har en sammanställning och utärdering gjorts a befintlig information rörande jordarter, bergarter och deformationszoner inom Älkarleby kommun. Äen exploateringsintressen a jord- och bergarter har beaktats, liksom ar malmpotentiell berggrund kan förekomma. Rapporten är en del a det geoetenskapliga underlag som skall ligga till grund för att bedöma förutsättningarna för att lokalisera ett djupförar för anänt kärnbränsle till kommunen. Förutom till SKB, berörda myndigheter och geoetare i olika sammanhang änder sig rapporten också till en bredare krets a intressenter, däribland medborgarna i Älkarleby kommun. Den breda målgruppen medför kra på ett lättläst språk samtidigt som rapporten skall ara etenskapligt releant. Det har dock inte arit möjligt att presentera etenskapligt releanta beskriningar utan att i iss utsträckning anända geologiskt fackspråk. Förklaringar till geologiska termer ges då som regel första gången de förekommer i texten. Dessutom bifogas en geologisk ordlista. I issa fall finns förklaringar enbart i ordlistan. 11

11 2 Mål och förutsättningar Målet har arit att göra en öersiktlig bedömning a de geologiska förutsättningarna för att lokalisera ett djupförar. Detta innebär att utredningen redoisar berggrundens strukturella uppbyggnad samt isar om det inom kommunen kan finnas homogena, flera kadratkilometer stora områden med få regionala deformationszoner där berggrunden saknar malmpotential. Dessutom diskuteras berggrundens långsiktiga stabilitet. Hydrogeologiska aspekter behandlas i en annan utredning (Axelsson m fl, 2000). En förutsättning för studien ar att den skulle grundas på befintlig information. Detta kan t ex ara publicerade berggrunds- och jordartsgeologiska kartor samt särskilda undersökningar ilka sammanställts i olika publikationer och rapporter. När det gäller deformationszoner går emellertid studien ett steg längre genom att också tolkning a strukturella mätningar, geofysiska flygmätningar och topografiska data har utförts. Skälet till detta är att någon heltäckande tolkning a dessa data inte tidigare gjorts. För att öersiktligt kontrollera de slutsatser som presenteras har issa begränsade fältkontroller genomförts. En utredning som på detta sätt huudsakligen baseras på befintlig, mer eller mindre ofullständig information får i första hand inriktas på att identifiera områden som bedöms olämpliga eller ogynnsamma för en lokalisering a ett djupförar. Sådana områden karakteriseras exempelis a: malmpotentiell berggrund, kända regionala deformationszoner och/eller påisade bergrörelser i samband med inlandsisens asmältning, heterogen och sårtolkad berggrund. När det gäller gynnsamma faktorer som anlig bergart utan intresse för nyttjande som naturresurs, stort område med få större deformationszoner, enkla och homogena berggrundsförhållanden, hög blottningsgrad, grundas bedömningen i många fall på frånaron a indikationer. Exempelis karakteriseras ett område med få större sprickzoner i denna studie a att det inte finns några kända indikationer på att berggrunden i det aktuella området är rik på större sprickor eller sprickzoner. Bedömningen grundas med andra ord inte på information från någon systematisk kartering a just sprickzoner. Det resultat som utredningen gett står i relation till den skala i ilken sammanställningar och tolkningar gjorts. Underlagsmaterialet föreligger huudsakligen i skalinterallet från 1: till 1: och sammanställningarna blir därmed öersiktliga i relation till ett djupförars dimensioner. Vidare grundas de slutsatser som presenteras på ytinformation eftersom direkta obserationer från förarsdjup, ca 500 m under markytan, saknas. Emellertid isar erfarenheter från jämförelser mellan ytinformation och information från 13

12 borrhålsundersökningar att generella slutsatser om berggrunden som baseras på ytinformation anligen är giltiga äen på förarsdjup. Sådana erfarenheter finns exempelis från SKBs typområdesundersökningar och från Äspölaboratoriet i Oskarshamns kommun. Detaljerade förutsägelser om förhållandena på förarsdjup kan emellertid inte göras utifrån enbart ytinformation. För en tillförlitlig studie a geologiska förhållanden kräs att ett något större område än det egentliga intresseområdet beaktas. Undersökningsområdet, se Figur 2-1, omfattar därför inte bara själa kommunen utan äen den närmaste omginingen Gäle E4 Mårtsbo 76 Hyttö Limön Gälebukten Furuik Billudden Skutskär Långsand Älkarleö Storfjärdenrden 291 Dalälen Marma Mehedeby Gårdskär Älkarleby Själgrund Löstabukten Hästskär Karlholmsbruk Skärplinge Kilometer Figur 2-1. Undersökningsområdet (hela bilden) och Älkarleby kommun. 14

13 3 Befintlig information I detta kapitel beskris öersiktligt den information som nyttjats i studien. I rapporten ges dessutom hänisningar till referenslistan, ilket underlättar för läsaren att själ ta del a underlagsmaterialet. Den befintliga informationen är mycket arierande både ad gäller detaljeringsgrad och ålder, delis också ad gäller kalitet, ett faktum som tas upp i Kapitel Jordartsgeologisk information Jordartsgeologisk information i form a moderna digitala jordartskartor (Persson, 1986) finns endast öer den östligaste delen a undersökningsområdet, se Figur 3-1. Kartindelningen följer Lantmäteriets bladindelning för topografiska kartan öer Serige och befintliga kartor omfattar kartbladen 13I Österlösta NV och SV. Öer huuddelen a området, inom de topografiska kartbladen 13H Gäle SO och NO, saknas modernt material. Den befintliga jordartsinformationen i form a kombinerade jordarts- och berggrundskartor är föråldrad och härstammar delis från 1800-talets senare del (Wahlqist, 1868a, 1868b; Sandegren m fl, 1939; Sandegren och Lundegårdh, 1949). Kartbladsindelningen för de äldre kartorna framgår a Figur 3-2. Denna äldre information tillsammans med geofysiska flygmätningar, grusinenteringar och flygbilder utgör således underlaget till den digitala jordartskartan öer huuddelen a undersökningsområdet. 3.2 Berggrundsgeologisk information Äldre kombinerade jordarts- och berggrundskartor i skala 1: finns att tillgå för hela området (Wahlqist, 1868a, 1868b; Sandegren m fl, 1939; Sandegren och Lundegårdh, 1949). Länskartorna i skala 1: och 1: (Lundegårdh, 1966; Söderholm m fl, 1983) samt en senare sammanställning i skala 1: (Persson och Stålhös, 1991) bygger till stor del på de äldre kartorna. Moderna, mer detaljerade berggrundskartor i skala 1: saknas helt. Vid studier a deformationszoner utgörs berggrundsgeologiska primärdata i första hand a mätningar a planstrukturer (förskiffring, gnejsighet, bandning) som gjorts i samband med den geologiska kartläggningen. Eftersom modern, detaljerad kartläggning saknas i undersökningsområdet, finns inte heller några systematiska mätningar a sådana strukturer. Detta har dock till iss del kompenserats a att tillgång funnits till flygburna magnetiska mätningar. Vidare har fältiakttagelser a bergarter som bildats i samband med kraftig deformation a berggrunden nyttjas. Dessa kan ara mylonit, som är en finkornig bergart, eller krossbreccia, som innehåller kantiga fragment ilka anligtis är hopläkta a olika mineral. 15

14 Gäle E4 Mårtsbo 76 Hyttö Limön Gälebukten Furuik Billudden Älkarleö Storfjärden Skutskär 291 Dalälen Marma Mehedeby Älkarleby Långsand Gårdskär Själgrund Löstabukten Hästskär Karlholmsbruk Skärplinge Moderna jordartskartor Äldre kombinerade jordarts- och berggrundskartor 0 5 Kilometer Figur 3-1. Befintliga jordartskartor. 16

15 Gäle 1939 E4 Mårtsbo Hyttö Limön Furuik Älkarleö Storfjärden Gälebukten Billudden Skutskär Långsand 291 Dalälen len Marma Mehedeby Gårdskär Älkarleby Själgrund Löstabukten Karlholmsbruk Hästskär Skärplinge Länskarta 1: , Lundegårdh 1966 Länskarta 1: , Söderholm m.fl Kilometer 1949 PÖB Uppsala 1: , Persson & Stålhös 1991 Aa-kartor 1: Figur 3-2. Befintliga berggrundskartor. 17

16 Uppgifterna om malm- och nyttostensförekomster härrör huudsakligen från SGUs kartor och publikationer samt från Länsstyrelsen i Uppsala län (täktdata). Information rörande Gäleborgs län har också hämtats från Statens industrierk (SIND, 1980). I SGUs s k Georegister finns information om bland annat mineraljaktsfynd. Uppgifter om inmutningar kommer från Bergsstaten ia SGUs Mineralkontor i Malå. 3.3 Geofysisk information Med geofysisk information ases här data från flygburna mätningar samt tyngdkraftsmätningar och höjdinformation (topografiska data). Informationen har framför allt anänts för att identifiera deformationszoner. I issa fall har geofysisk information, i kombination med begränsade fältkontroller, äen nyttjats för att reidera befintliga berggrundsgeologiska kartor. Slutligen har strålningsmätningar anänts för att bedöma markradonpotential och berggrundens radiuminnehåll. Flyggeofysisk information Flygburna geofysiska mätningar utförs för att registrera ariationer i jordens magnetfält, elektriska egenskaper och den naturliga gammastrålningen. Resultaten anänds bland annat id kartering a berggrunden och id prospektering efter ärdefulla mineral. Som framgår a Figur 3-3 finns information från flygburna mätningar öer hela området. Utöer SGUs ordinarie kartbladsisa mätningar finns, inom tå områden, mätningar utförda a Boliden AB. Magnetiska mätningar isar lokala ariationer i jordens magnetfält. Dessa ariationer återspeglar halten a magnetiska mineral, främst magnetit, i berggrunden. Eftersom olika bergarter ofta skiljer sig ad beträffar magnetithalt är magnetiska mätningar ett utmärkt hjälpmedel id berggrundskartering. Genom att tolka magnetiska anomalier och anomalimönster erhålles också strukturgeologisk information. Elektromagnetiska mätningar bygger på principen att ett elektromagnetiskt fält från en sändare, primärfältet, genom induktion ger uppho till elektriska strömmar i elektriskt ledande kroppar. Dessa strömmar ger i sin tur uppho till ett nytt elektromagnetiskt fält, sekundärfältet. Genom att mäta ariationer i sekundärfältet kan elektriska ledare i berggrunden kartläggas. Dessa ledare utgörs anligen a elektriskt ledande bergartsled (exempelis grafitförande bergarter), kroppar med förhöjd halt a metalliska mineral eller a atten- eller lermineralförande sprickzoner. Gammastrålning är en elektromagnetisk strålning som ages id sönderfall a instabila atomkärnor. I år omgining förekommer naturligt gammastrålande (radioaktia) isotoper a kalium, uran och torium. Mätning a naturlig gammastrålning ger därför information om halten a dessa element i det öersta skiktet a berggrunden (om den är blottad) eller i de lösa alagringarna. Mätningarna ger också information om radioaktit nedfall där cesium-137 från reaktorhaeriet i Tjernobyl är det mest aktuella exemplet. 18

17 Gäle E4 Mårtsbo 76 Hyttö Limön Gälebukten Furuik Billudden Älkarleö Storfjärden Skutskär 291 Dalälen len Marma Mehedeby Älkarleby Långsand Gårdskär Själgrund Löstabukten Hästskär Karlholmsbruk Skärplinge Mätning utförd a SGU (hela området) Kilometer Mätning utförd a Boliden AB Figur 3-3. Flygburna geofysiska mätningar. 19

18 Tyngdkraftsmätningar Mätningar a jordens dragningskraft, s k tyngdkraftsmätningar, ger information om berggrundens densitet (täthet). Därigenom kan tyngre bergarter skiljas från lättare. Tyngdkraftsmätningar är också ett bra hjälpmedel för att studera lättare eller tyngre bergarters utbredning mot djupet. Exempelis kan modellberäkningar a en granitkropps utbredning mot djupet göras, förutsatt att dess densitet skiljer sig från omginingens. Täckningen inom undersökningsområdet är relatit god med undantag a hasområdet. Figur 6-4 isar tyngdkraften och fördelningen a mätstationer. Mätningarna har i detta skede endast tolkats kalitatit. Topografiska data Genom att studera höjdinformation, äen kallad terrängmodellen, erhålls iktig information i flera aseenden. Terrängmodellen isar ar det finns hög- respektie låglänta områden, samt ar terrängen är flack, mjukt kuperad eller starkt bruten. Denna grundläggande information ger i sin tur information om bland annat hydrologiska förhållanden (dräneringsmönster) och sprickzoner. Sprickzoner återspeglas ofta i terrängen som mer eller mindre uthålliga branter, dalgångar eller rainer. Lantmäteriet tillhandahåller öer hela landet digitala höjddata i kadratiska mätpunkter med 50, 200 och 500 m upplösning. I detta projekt har data med 50 m upplösning anänts. Höjddata har inom hasområdet kompletterats med digitala djupkuror från Sjöfartserket. 3.4 Öriga undersökningar a särskilt intresse I det befintliga underlagsmaterialet finns ett antal undersökningar som är a särskilt intresse och som direkt berör Älkarleby kommun. Dit hör en öersiktlig studie a Uppsala län (Antal m fl, 1998) och SKBs förstudie a Tierps kommun (Bergman m fl, 1999). Studien a Uppsala län är en sammanställning a befintlig information och har, tillsammans med andra länsstudier, gett en regional öersikt som bakgrund och jämförelsematerial till förstudierna i kommunskala. Hela det nu aktuella undersökningsområdet har tidigare behandlats inom ramen för förstudien a Tierps kommun. Fördjupningar i form a t ex fältbesök inriktades dock i detta sammanhang på att närmare klarlägga de geologiska förhållandena i den då aktuella kommunen. A särskilt intresse är också de detaljerade arbeten som gjorts inom SKBs typområde Finnsjön samt inför anläggningen a Forsmarkserket och SFR. Dessa undersökningar är särskilt intressanta eftersom de har utförts med syfte att, som i Finnsjön, få fältdata till en säkerhetsanalys (KBS-1) för ett djupförar. Eller, som i fallet SFR, få data inför en erklig lokalisering a ett förar för radioaktit afall, om än på mindre djup och för låg- och medelaktit, kortliat afall. Äen inför anläggningen a Forsmarks kärnkrafterk ar exempelis berggrundens stabilitet och förekomst a regionala sprickzoner iktiga frågor. Undersökningarna har därför fokuserats på just sådana faktorer som är betydelsefulla när det gäller att bedöma förutsättningarna för att anlägga ett djupförar. Det är dessutom endast i samband med dessa studier som borrning till större djup utförts. 20

19 De oan nämnda detaljundersökningarna har samtliga gjorts utanför Älkarleby kommun, men den kunskap om berggrunden i en nära omgining, och i samma geologiska miljö, som erhållits är ändå mycket ärdefull. Kunskapen kan, dock med försiktighet, appliceras på berggrunden inom kommunen. 3.5 Informationstäthet och kalitet Den befintliga informationen inom undersökningsområdet är högst arierande såäl när det gäller tätheten a obserationer och mätningar som ålder och delis också kalitet. I många fall är de bedömningar som presenteras i utredningen baserade på ett otillfredsställande underlag och måste därför anändas med extra stor försiktighet. Moderna jordartskartor täcker endast en mindre del a undersökningsområdet och endast en obetydlig del a själa kommunen. För huuddelen a undersökningsområdet är jordartskartorna gamla och särskilt utbredningen a åtmarker är inaktuell. Kartorna har dock i någon mån kunnat reideras i detta aseende med hjälp a bl a flygbilder och geofysiska data. Med åtmark menas i detta fall områden som täcks a organiska jordarter som t ex tor. Modern berggrundsgeologisk kartläggning saknas och de befintliga kartorna är gamla och öersiktliga. Information om berggrundens strukturella karaktär och homogenitet samt mätningar a planstrukturer och obserationer a kraftigt deformerade bergarter är därför mycket sparsam. Eftersom blottningsgraden är mycket låg måste den äldre kartering som gjorts, utan stöd a flyggeofysiska mätningar, betraktas som mindre tillförlitlig. Flyggeofysiska och topografiska data finns numera öer hela undersökningsområdet. Tyngdkraftsmätningar täcker också hela området, äen om antalet mätstationer är få inom hasområdet. Kommunens hasområde är a naturliga skäl mindre äl undersökt. Den information som finns är flyggeofysiska mätningar och topografiska data (djupkuror). Elektromagnetiska mätningar och strålningsmätningar ger däremot ingen information från hasområdet. En mycket öersiktlig geologisk karta öer hasområdet har presenterats a Ahlberg (1986). 21

20 4 Älkarleby kommun i ett regionalgeologiskt sammanhang I detta kapitel presenteras, som bakgrund till beskriningen a kommunens geologi, en regionalgeologisk öersikt öer Serige. Öersikten omfattar mer än miljoner år och sträcker sig fram till och med den senaste geologiska perioden, kartärtiden, som började för ca tå miljoner år sedan och utmärks a återkommande istider. Tyngdpunkten har lagts på det tektoniska perspektiet. Med tektonik menas den geologiska deletenskap som behandlar den storskaliga uppbyggnaden a jordklotets yttre skikt (jordskorpan). Termen innefattar geologiska processer och strukturer relaterade till rörelser i berggrunden. I den sista delen a detta kapitel placeras Älkarleby kommun i ett nationellt perspekti. 4.1 Kontinenternas rörelser Jordskorpan är normalt km tjock under kontinenterna och upp till 11 km tjock under oceanerna. Den är inte sammanhängande utan är tillsammans med den öre delen a manteln uppdelad i ett antal plattor, se Figur 4-1. Dessa plattor flyter på den undre, delis uppsmälta, manteln och rör sig i förhållande till arandra med en hastighet som uppgår till några centimeter per år. Rörelserna leder till att en kontinent kan kollidera med en ocean eller med en annan kontinent. En kontinent kan också spricka upp i tå delar som glider isär. På så sätt bildas en ny ocean. Jordbäningar och ulkanutbrott förekommer företrädesis i anslutning till plattgränserna. En följd a plattornas rörelser är att också årt landområde rört sig öer jordklotet under den långa tidsrymd som förflutit sedan jorden bildades. Ett exempel på effekter a sådana rörelser är raukarna på Gotland, ilka utgör rester a gamla korallre som bildades för ca 400 miljoner år sedan när Serige befann sig nära ekatorn. Ett annat exempel på effekter a kontinenternas andring är spår a nedisning i nuarande Saharaöknen. Särskilt i samband med plattkollisioner deformeras och omandlas bergarterna kraftigt. Bergarter som utsätts för deformation på stort djup och under hög temperatur deformeras plastiskt, d s de beter sig som en trögflytande massa. Detta ger uppho till en mer eller mindre genomgripande deformation som dock i issa fall koncentreras till s k plastiska skjuzoner. På högre niåer i jordskorpan, där temperaturen är lägre, deformeras bergarterna sprött (genom uppsprickning), ilket ger uppho till sprickor, sprickzoner och förkastningar. Termen förkastning anänds för sprickor eller sprickzoner längs ilka rörelser har skett parallellt med zonen. Zoner längs ilka deformationen i berggrunden är kraftigare än i omginingen kallas med ett gemensamt namn för deformationszoner och är a speciell betydelse id al a plats för ett djupförar. Plattkollision, bergskedjebildning (orogenes) och tilläxt a kontinenter Tilläxt a kontinenter sker huudsakligen genom att bergartssmältor, s k magmor, stiger från djupare delar a jordskorpan för att sedan på en högre niå kristallisera till bergarter. Sådan magmatisk aktiitet präglar idag randzonen till några kontinenter där plattor 23

21 Figur 4-1. Jordklotets iktigare, nu aktuella plattor och plattgränser. Efter Wikström (1994). Serige ligger inom den Eurasiatiska plattan långt öster om den mittatlantiska ryggen där de Eurasiatiska och Nordamerikanska plattorna glider isär, och på stort astånd från en akti plattkollisionszon i södra Europa. 24

22 uppbyggda a kontinental och oceanisk jordskorpa kolliderar. Tilläxt kan också ske när tå kontinenter som följd a de plattektoniska rörelserna kolliderar och slås samman. Dessa storskaliga processer utmärker ad som inom den geologiska terminologin kallas för orogenes eller bergskedjebildning. Områden som berörs a en orogenes kallas för orogener eller orogena bälten. De orogena processerna pågår anligtis under flera tiotals till hundratals miljoner år och jordskorpan inom det orogena bältet är under denna period mycket instabil. Exempel på områden där orogena processer pågår idag är bergskedjebildningen i Anderna som är ett resultat a en kollision mellan en kontinent (Sydamerika) och en ocean (Stilla Haet), och i Himalaya som är en produkt a att en kontinent (Indien) kolliderar med en annan (Asien). Kollisionen i Himalaya började för ca 65 miljoner år sedan och pågår fortfarande. Efter hand som de orogena processerna upphör bildas en mer stabil jordskorpa, en s k kraton, som då äen kan omfatta äldre orogena bälten. Större delen a Serige tillhör en gammal kraton ilken kallas den fennoskandiska skölden eller urberget, och som huudsakligen är uppbyggd a prekambriska bergarter (äldre än 545 miljoner år). Inom begränsade områden täcks urberget a ett tunt täcke a fossilförande, fanerozoiska bergarter (yngre än 545 miljoner år). En successit pågående upplyftning och erosion a jordskorpan leder till att bergarter som en gång bildades och/eller omandlades djupt ner i jordskorpan, idag kan utgöra den exponerade berggrundsytan. Kontinentuppsprickning och bildning a en ny ocean Ett annat tektoniskt scenario är när en stor kontinent förtunnas och spricker upp. En långtgående sådan process innebär att kontinentfragment glider ifrån arandra och ny ocean bildas mellan fragmenten. Kontinentuppsprickning karakteriseras a ulkanism och förkastningsrörelser relaterade till förtunningen a jordskorpan. Vid i stort sett samma tidpunkt som Indien började att kollidera med den asiatiska kontinenten, startade uppsprickningen och isärglidningen a den stora kontinent i ilken Nordamerika och Europa bildade iktiga komponenter. Så småningom ledde dessa processer till bildandet a en ny ocean (Nordatlanten). Gränsen mellan plattorna, där isärglidningen fortfarande pågår med en hastighet a ca 2 cm/år, kallas den mittatlantiska ryggen. Island ligger på den norra delen a denna rygg. 4.2 Regional tektonisk uteckling i Serige Bergskedjebildningar och etablering a en plan urbergsyta Merparten a Seriges berggrund kan hänföras till tre olika orogener (Stephens m fl, 1994), se Figur 4-2. Den äldsta är den sekokarelska orogenen i östra Serige. Den näst äldsta, den sekonoregiska orogenen, har sin utbredning i sydästra delen a landet och den yngsta, den kaledoniska orogenen, i nordäst. Större delen a den skandinaiska fjällkedjan tillhör den kaledoniska orogenen. De tre orogenerna ligger samtliga äster om, men har delis påerkat, en ännu äldre (mer än miljoner år) kontinentkärna som exponeras i den nordligaste delen a Serige samt i Finland, Norge och Ryssland. Den slutliga kratoniseringen, d s stabiliseringen a jordskorpan efter det att de orogena processerna upphört, skedde i östra Serige för ca miljoner år sedan, i sydäst för ca 900 miljoner år sedan och i den nordästra delen a landet för ca 400 miljoner år sedan. 25

23 l l l l l l l l l l l l l l l l l l SVENSKA KALEDONIDERNA (senaste plastiska deformationen ca Ma) E E D Främmande terränger Tektoniskt ihoptryckt randzon till kontinenten Baltica. E=Eklogit, D=Diabas km E E E E D E Kiruna Luleå FANEROZOISKA SEDIMENTÄRA OCH MAGMATISKA BERGARTER SAMT IMPAKTSTRUKTURER Fanerozoiska sedimentära bergarter och diabas B Jurassiska och kretaceiska basaltkupper Underkambriskt alkalint magmatiskt A komplex (Alnön) Impaktstruktur * FENNOSKANDISKA SKÖLDEN Neoproterozoiska klastiska sedimentära bergarter Klastiska sedimentära bergarter N Göteborg GÄZ DBT MZ MZ D D D D D D D l l l Vänern l l l l D E l E * l l l l l l l * l l l * *?? SFDZ Vättern l l l l l l l l l l l l l l l l l * l l l A Sundsall Stockholm * Gotland Botteniken Sekonoregiska orogenen (senaste plastiska deformationen ca Ga) Mellersta och ästra segmentet (inkluderande >ca Ga främmande terränger?) Vulkaniska och intrusia bergarter tillhörande TMB* i östra segmentet (ca Ga) Granit och pegmatit i östra segmentet (ca Ga) Östra segmentet, odifferentierad Anorogena intrusioner och suprakrustala bergarter Mesoproterozoiska intrusia bergarter Paleo- till Mesoproterozoiska klastiska sedimentära bergarter och basalt Sekokarelska orogenen (senaste plastiska deformationen efter ca Ga i norra Serige, mellan ca och 1.56 Ga i centrala södra Serige, och mellan ca och 1.40 Ga i sydöstligaste Serige) Vulkaniska och intrusia bergarter tillhörande TMB* och Resund-Sorsele-siten (ca Ga) Granit och pegmatit (ca Ga) Granit, monzonit och underordnade mafiska intrusioner (ca Ga) Vulkaniska och sedimentära bergarter samt kalkalkalina intrusioner (c Ga) Arkeiska bergarter PLASTISKA STRUKTURER l l Kaledonisk öerskjutning Sekonoregisk deformationszon, horisontell och reers rörelse Sekonoregisk öerskjutning Sekokarelisk deformationszon, horisontell och "norra-sidan-ner" rörelse Deformationszon, rörelse okänd Formlinje, tektonisk foliation TZ l l l l l B l l SFDZ B (PZ) l l l * Öland Sekonoregiska orogenen, SFDZ (PZ)=Sekonoregiska frontens deformationszon, delis samma som Protoginzonen, MZ=Mylonitzonen, GÄZ=Göta Älzonen och DBT=Dalslandszonen FÖRKASTNINGAR Malmö l l l l l l l TZ TMB*=Transskandinaiska magmatiska bältet 1 Ma=1 miljon år, 1 Ga=1000 miljoner år Normalförkastning TZ=Tornquistzonen l l Figur 4-2. Tektoniska enheter i den senska berggrunden. Modifierad efter Stephens m fl (1994). Rektangeln isar undersökningsområdet. 26

24 Sedan de orogena bältena stabiliserats har de dock påerkats a ett flertal tektoniska skeenden och magmaintrusioner, a ilka de iktigaste är: 1. Injektion a magma, delis i samband med kontinental uppsprickning, under ett flertal perioder, bl a för ca , , , och miljoner år sedan. 2. Asättning a ett upp till 2 km tjockt, fossilförande sedimenttäcke, yngre än ca 545 miljoner år, på en kraftigt nederoderad och plan urbergsyta, det s k subkambriska peneplanet. 3. Bildandet a sprickor, sprickzoner och förkastningar. Några a dessa har arit aktia senare än för ca 545 miljoner år sedan och har stört det subkambriska peneplanet. Relationen mellan dessa strukturer och issa tektoniska skeenden i jordskorpans uteckling är i de flesta fall mycket sårbestämd. 4. Bildning a ett flertal runda strukturer efter meteoritnedslag från perioden miljoner år sedan. Det subkambriska peneplanet bildades under den senare delen a prekambrisk tid, för ca miljoner år sedan, när det senska urberget påerkades a upplyftning och erosion, ilket skapade en plan urbergsyta (se äen Kapitel 4.3, Figur 4-5). Denna urbergsyta och andra liknande erosionsytor (t ex Lidmar-Bergström, 1993, 1994, 1996) utgör iktiga hjälpmedel för att tidsbestämma senare rörelser i jordskorpan. Rörelser som påerkat det subkambriska peneplanet är yngre än ca miljoner år. Nedisningar, postglacial uteckling och framtida klimatförändringar Den yngsta perioden i jordens utecklingshistoria, kartärtiden, omfattar de senaste ca tå miljoner åren och kännetecknas a ett kallt klimat (Lindström m fl, 1991). Delar a bl a norra Europa, inklusie Serige, har flera gånger under denna period täckts a landisar. Redan för miljoner år sedan skedde en markant klimatförsämring och temperaturen föll, samtidigt som sängningarna mellan kallare och armare perioder ble allt mer markanta. Detta mönster tilltog sedan under kartärtiden. Den senaste istiden, Weichselistiden, inleddes för ca år sedan. För ca år sedan ar landisen som mäktigast och täckte hela Skandinaien. Enligt matematiska glaciologiska modeller ar isen då 2 2,5 km mäktig (Boulton, 1985; Holmlund, 1993). Kortare perioder då iskanten drog sig tillbaka, s k interstadialer, har också förekommit under Weichselistiden. Isen och smältattnet från isen asatte flertalet a de jordarter, t ex morän och isälssediment, som förekommer i Serige, se Figur 4-3. En del jordarter har dock bildats efter landisens asmältning och bildas fortfarande. Sand och lera asätts utmed attendrag, lera och gyttja bildas i sjöar, och tor bildas genom att äxter dör och förmultnar på platsen. I samband med isasmältningen började den a isen kraftigt nedtryckta jordskorpan att höja sig, först snabbt och sedan i allt långsammare takt, en rörelse som fortfarande pågår. Kraftigare s k sen- eller postglaciala rörelser, som ga uppho till större jordskal, utlöstes däremot främst i samband med själa isasmältningen eller kort därefter. Analyser a borrkärnor från inlandsisen i Antarktis har nyligen presenterats a ett internationellt forskarlag. Resultaten är entydiga och ger en unik insikt i hur jordens klimat skiftat under de senaste åren (Petit m fl, 1999). Det mest slående är hur regelbundna sängningarna arit mellan kalla och arma perioder. Dessa undersökningar isar 27

25 Figur 4-3. Jordartskarta öer Serige. Efter Jonasson Rektangeln isar undersökningsområdet. 28

26 att klimatet styrs a jordens position i förhållande till solen, ilket förklarar den strikta periodiciteten i klimatets skiftningar. Genom att beräkna framtida ariationer i jordens bana är det därför möjligt att göra issa förutsägelser om klimatet i framtiden (se äen Boulton, 1991). Enligt Boulton och Payne (1992) kan en äsentlig tilläxt a glaciärer i fjällkedjan föräntas om ca år och istäcket skulle få sin maximala utbredning om ca år, med isfronten liggande i Skåne. De studier som gjorts (Mörner, 1972; Boulton och Payne, 1992) isar att flera forskare förutser större kallfaser om till år och till år. I beräkningarna och spekulationerna bortses från mänsklig påerkan a förloppen. Den pågående meteorologiska forskningen isar att klimatet under de närmast kommande årtusendena sannolikt kommer att påerkas a äxthuseffekten. Hur detta eentuellt förändrar de långsiktiga naturliga förlopp som nämnts oan är däremot inte klarlagt. 4.3 Deformationszoner från miljoner år sedan till nutid Plastisk deformation Plastiska deformationszoner har anlagts under de orogeneser (bergskedjebildningar) som bildat de olika orogenerna. Beskriningen görs utifrån kartan öer tektoniska enheter, se Figur 4-2, samt en sammanställning a plastiska deformationszoner inom den prekambriska berggrunden i Serige, se Figur 4-4. Sekokarelska orogenen I norra Serige utgörs den sekokarelska orogenen a bergarter som är ca miljoner år gamla. Allra längst i norr finns också bergarter tillhörande den gamla kontinentkärnan (äldre än ca miljoner år) samt bergarter med åldrar mellan ca och miljoner år. Formlinjerna, som markerar den regionala trenden för plastiska planstrukturer (exempelis berggrundens förskiffring eller gnejsighet), arierar kraftigt i riktning. Ett flertal plastiska skjuzoner stryker i riktning NV, N-S till NNO och ONO. De flesta a dessa zoner har brant stupning och går att följa km i strykningsriktningen. Längre söderut utgörs den sekokarelska orogenen huudsakligen a bergarter med åldrar på ca miljoner år. Planstrukturer i bergarter som bildades för ca miljoner år sedan har senare omställts i samband med storskalig eckning och bildandet a brantstupande plastiska skjuzoner orienterade i riktning NV till O-V. Zonerna kan oftast följas minst 100 km och issa är mer än 10 km breda. Ett exempel på en NV-lig zon finns mellan Östhammar och Skärplinge i norra Uppland, den s k Singö-skjuzonen, medan ett system a skjuzoner med O-V-lig orientering kan följas från trakten a Oskarshamn och ästerut. Den exakta åldern på den plastiska deformationen inom dessa skjuzoner är ej känd. Baserat på åldersbestämningar a bergarter ilka är opåerkade a deformationen, tolkas den som äldre än ca miljoner år i den centrala delen a Serige, och äldre än ca miljoner år i den södra delen a landet. Sannolikt anlades de plastiska deformationszonerna huudsakligen för ca miljoner år sedan, men många zoner har 29

27 Område som ej berörs a länsstudier Meteoritnedslag Sedimentär berggrund, huudsakligen odeformerad Diabas Vulkanisk bergart, huudsakligen odeformerad Djupbergart, huudsakligen odeformerad Plastisk deformationszon Berggrund, huudsakligen deformerad och påerkad a regional metamorfos Figur 4-4. Regionala plastiska deformationszoner i Seriges urberg. Rektangeln isar undersökningsområdet. 30

28 senare reaktierats under spröda förhållanden. En rörelse där det södra blocket har rört sig åt äster eller uppåt och åt äster i förhållande till det norra blocket har konstaterats i flera plastiska skjuzoner i de södra och centrala delarna a den sekokarelska orogenen (Skjernaa, 1992; Stephens och Wahlgren, 1993; Bergman och Sjöström 1994; Talbot och Sokoutis 1995; Beunk m fl, 1996). Sekonoregiska orogenen Huuddelen a bergarterna inom den sekonoregiska orogenen bildades för ca miljoner år sedan. Framför allt äster om Vänern hade bergarterna för ca miljoner år sedan bliit deformerade och omandlade under den gotiska orogenesen. Bergarterna påerkades sedan a ytterligare deformation och omandling under den sekonoregiska orogenesen för ca miljoner år sedan. Inom den sekonoregiska orogenen uppträder ett stort antal ungefärligen N-S-liga plastiska skjuzoner, där åtminstone den sista rörelsen har skett för ca miljoner år sedan. Dessa zoner bildar en stor inkel mot de sekokarelska skjuzonerna i öster. Ett bälte a plastiska deformationszoner utgör den östra begränsningen a den sekonoregiska orogenen. Söder om Vättern är detta bälte flera tiotals kilometer brett och benämns traditionellt Protoginzonen. Zonerna i bältet domineras a ertikalrörelser och berggrunden på den ästra sidan a respektie zon har rört sig uppåt och åt öster i förhållande till berggrunden på den östra sidan (Park m fl, 1991; Wahlgren m fl, 1994). Horisontella rörelser, d s rörelser parallellt med strykningsriktningen, har dock konstaterats inom flera a de sekonoregiska plastiska skjuzonerna. Detta gäller exempelis Mylonitzonen som sträcker sig genom Vänern (Stephens m fl, 1996). Kaledoniska orogenen Den kaledoniska orogenen i nordästra Serige motsarar i princip den senska fjällkedjan. Deformation och omandling ägde rum för ca miljoner år sedan och påerkade både äldre bergarter och de bergarter som bildades i samband med själa orogenesen. De dominerande strukturerna inom detta område är flackt liggande deformationszoner som skiljer stora berggrundspaket (skollor) från arandra. Utefter dessa zoner har ursprungligen lägre belägna bergartsenheter skjutits upp öer ad som ursprungligen ar högre belägna enheter. Detta kallas inom den geologiska terminologin för öerskjutningar. Skollorna har i många fall transporterats flera hundratals kilometer åt OSO upp på arandra och har äen påerkats a storskalig eckning Spröd deformation Spröda deformationszoner har anlagts antingen i ett sent skede a en orogenes, när jordskorpan börjat stabiliseras, eller efter det att de orogena processerna upphört. Den spröda tektoniken är därför inte på ett enkelt sätt relaterad till respektie orogenes och spröda deformationszoner kan äen öertära flera orogener. Nedanstående beskrining a spröda deformationszoner görs utifrån Figur 4-5 som isar relief och regionala sprickzoner/förkastningar samt bl a utbredningen a det subkambriska peneplanet. Ett större förkastningssystem i riktning NNO kan följas mer eller mindre kontinuerligt från sydäst om Vättern ia Kilsbergen till södra norrlandskusten (A i Figur 4-5). De flesta a dessa förkastningar är yngre än ca 400 miljoner år. Rörelser som skett för ca 31
