1 Ljungbergs produktpärm Flik 7: Brand- och fuktresistenta skivor Mars 2005 BSAB KBB Obrännbar & fuktbeständig byggskiva Introduction Masterboard Obrännbar & fuktbeständig byggskiva

2 Allmänt Obrännbar & fuktbeständig byggskiva Masterboard byggskiva av kalciumsilikat Masterboard är det naturliga valet då en skiva krävs som har hög motståndskraft mot brand samt tål en hög luftfuktighet. Masterboard är en kalciumsilikatskiva som används för samma applikationer som en fibercementskiva men är mer lättbearbetad och har en förhållandevis låg vikt i jämförelse med andra cementbundna skivor. Uppbyggnaden består av kalciumsilikat, glimmer och vermikulit. Armeringen utgörs av en liten mängd cellulosafibrer. Detta ger fördelaktiga egenskaper i form av små fuktrörelser och ett obrännbart material med goda brandtekniska egenskaper. Masterboard ger dessutom ett behagligt inomhusklimat för allergiker, den är hygroskopisk och avger inga mätbara emissioner. Masterboard är en stark skiva samt tål en används i tuffa miljöer, exempelvis utomhus som takfotsinklädnad på regnskyddat läge, vindskyddsskiva, underlag för kakel i våtrum, samt tål en beklädnad av skorstensschakt eller i brandavskiljande väggar upp till klass EI 90 (EI 120 för systerskivan Supalux). Innehåll: Sida 4 Sida 5 Sida 6-7 Sida 8-9 Sida Sida 11 Brandavskiljande väggar EI 30 - EI 120 med träregelstomme Brandavskiljande väggar EI 30 - EI 120 med stålregelstomme Våtrum Brandskydd av kaminer och rökkanaler Bearbetning och montage Tekniska data What is non-combustible? Kalciumisilikat teknologi Promat tillverkar och utvecklar olika material av kalciumsilikat. De unika egenskaperna med detta material är bland annat stabiliteten vid brand, isoleringsförmågan samt toleransen mot fukt (låga fuktrörelser och hygroskopiska egenskaper) samt de låga emissionerna. Allt detta kombinerat gör att man får ett idealiskt material för brandsäkra, fuktbeständiga samt allergivänliga byggprodukter. Masterboard har tillverkats sedan Masterboard tillverkas av Promat i Belgien med den modernaste utrustning som garanterar produktens höga kvalitet. Promat är certifierad enligt ISO 9001 samt ISO Masterboard är typgodkänd Som obrännbar Som tändskyddande beklädnad från 6 mm med ytskikt klass 1 (s1 d0) För uppbyggnad av skorstensschakt i klass EI 15 I brandavskiljande väggar med träregelstomme upp till EI 90 I brandavskiljande väggar med stålregelstomme upp till EI 90 Masterboard är dessutom According to the European Normalisation non-combustibility can be defined from the test methods for the Fuktbeständig Reaction to Fire. Products are non-combistible when: Värmetålig They will not cause any sustained flaming in the non-combustibility Hygroskopisk test. If A1 products contain any organic Allergivänlig / avger inga mätbara component, the energy which can be released will be very limited. emissioner Lätt och lättbearbetad 2

3 Applikationer Applikationer Masterboard kan användas för många olika typer av beklädnader med tanke på dess goda fukt- och brandtekniska egenskaper. Fukt Masterboard är beständig mot fukt och har minimala fuktrörelser. Den är dessutom hygroskopisk, vilket gör att skivan absorberar och avger fukt i takt med luftens fuktvariationer. Detta motverkar kondensbildning på skivytan. Masterboard har hög resistens möt mögelpåväxt och är beständig mot röta. Detta gör skivan lämplig bland annat som underlag för kakel i våtrum, storkök, omklädningsrum eller i simhallar. Men även på utvändiga, regnskyddade ytor passar skivan utmärkt. Exempel på detta är bla vindskyddsskiva, beklädnad på takfot eller som (brandavskiljande) mellanvägg mellan inglasade balkonger. Masterboard finns från 6 mm tjocklek vilket gör den lämplig även som vindskyddsskiva. Om Masterboard blir blöt återfår den sina tekniska egenskaper när den torkat ut. Brand Masterboard är klassad som obrännbart material med ytskikt klass 1 (s1 d0). För mellanväggar finns typgodkända lösningar med stål- eller träreglar upp till klass EI 90 med endast ett skikt av skivan på varje sida av regel. För arkiv och liknande så finns det en högre klassad skiva, Supalux, som kan användas till mellanvägg upp till klass EI 120. Masterboard har också en hög beständighet mot värme. Inklädnad av skorstensschakt i klass EI 15 som kräver ett material med bibehållna egenskaper upp till 100 grader finns som typgodkänd lösning med Masterboard. Ett annat exempel är skyddskiva bakom bastuaggregat. 3

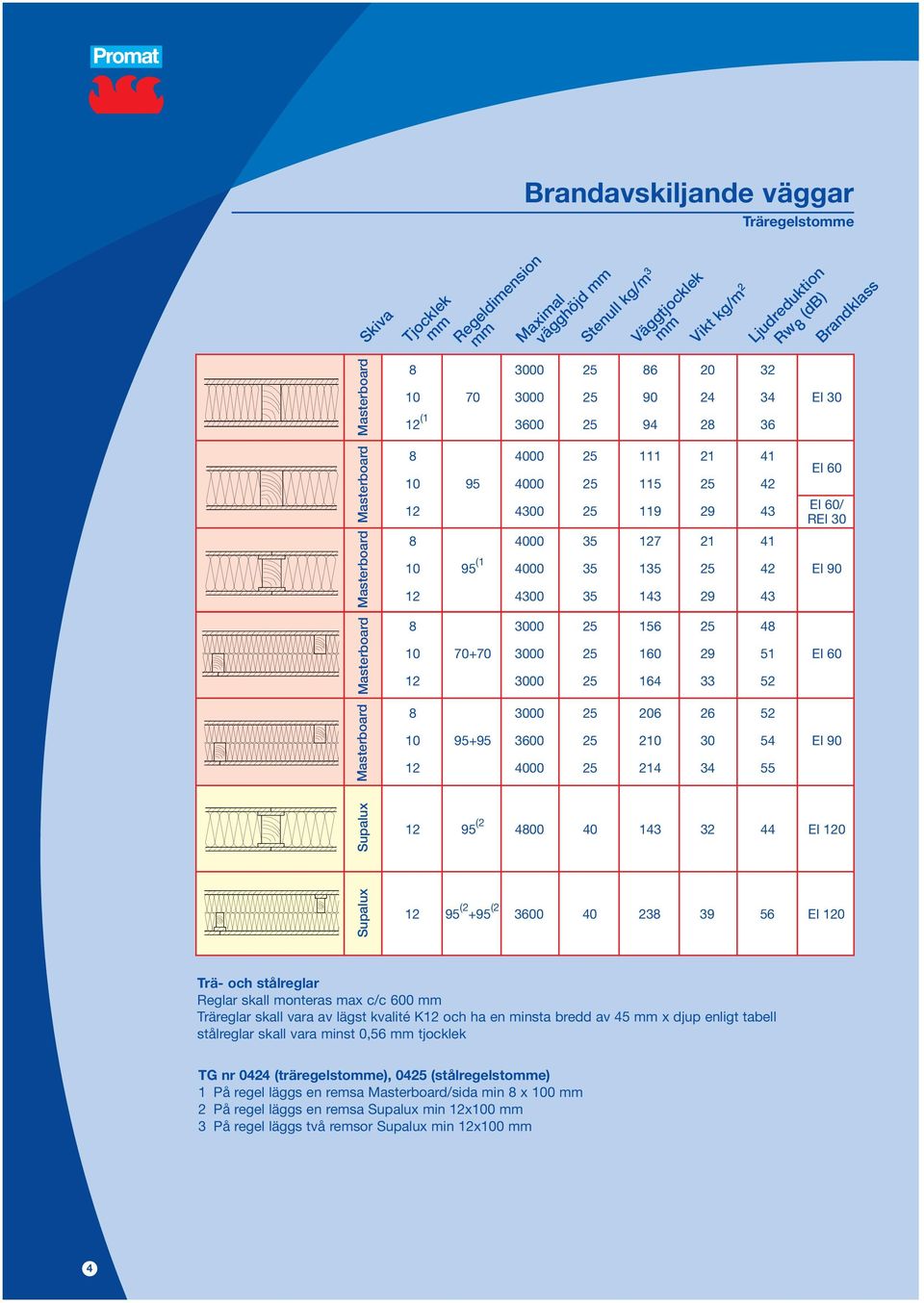

4 Brandavskiljande väggar Träregelstomme Supalux Supalux Masterboard Masterboard Masterboard Masterboard Masterboard Skiva Tjocklek mm Regeldimension mm Maximal vägghöjd mm Stenull kg/m 3 Väggtjocklek mm Vikt kg/m Ljudreduktion Rw 8 (db) Brandklass EI ( ( EI EI EI EI 60 EI 60/ REI ( EI (2 +95 ( EI 120 Trä- och stålreglar Reglar skall monteras max c/c 600 mm Träreglar skall vara av lägst kvalité K12 och ha en minsta bredd av 45 mm x djup enligt tabell stålreglar skall vara minst 0,56 mm tjocklek TG nr 0424 (träregelstomme), 0425 (stålregelstomme) 1 På regel läggs en remsa Masterboard/sida min 8 x 100 mm 2 På regel läggs en remsa Supalux min 12x100 mm 3 På regel läggs två remsor Supalux min 12x100 mm 4

5 Brandavskiljande väggar Stålregelstomme Supalux Supalux Masterboard Masterboard Masterboard Masterboard Skiva Tjocklek mm Regeldimension mm Maximal vägghöjd mm Stenull kg/m 3 Väggtjocklek mm Vikt kg/m Ljudreduktion Rw 8 (db) Brandklass EI EI ( EI EI EI ( EI 120 (50+50) (3 +70 ( EI 120 5

6 Våtrum Underlag för keramiska beklädnader i våtrum Många av de våtrum som byggs idag utförs som lätta konstruktioner. Att använda Masterboard som underlag för kakel i våtrumsvägg innebär en extra säkerhet i form av ett fuktbeständigt underlag samt en styvare vägg i jämförelse med tex gipsskivor. Dessutom kan Masterboard med fördel användas som underlag för kakel i miljöer med ännu högre fuktbelastning än vad som förekommer i normala bostäder tex i offentliga lokaler eller motsvarande med hög fuktbelastning. Våtutrymmen är viktiga att utföra på ett rätt sätt då luftfuktigheten lätt kommer upp i 100%. Speciellt i den så kallade våtzonen uppkommer de flesta skador på underliggande skikt. Tätskiktet skall hålla tätt inte bara efter det att det färdigställts utan i många år framöver. Med hänsyn till de många genomföringar som finns i ett våtrum så är det viktigt att konstruktionen är fuktbeständig i alla dess skikt. Om underliggande skikt är fuktkänsliga finns risken för onödiga skador som kräver stora och dyra reparationer. Masterboard är en formstabil, fuktbeständig och hygroskopisk skiva som kan absorbera och avge fukt utan att ta skada. Tätskikt skall utföras i enlighet med PERs branschregler för vattentäta keramiska väggbeklädnader och golvbeläggningar i våtutrymmen och bör utföras av behörig entreprenör. Se även Täthetsklasser: VA: vattenavvisande, tätheten provas ej VTv: vattentäta väggkonstruktioner VTg: vattentäta golvkonstruktioner VA Tätheten provas ej. Exempel på dessa utrymmen kan vara toalett eller kök. I denna typen av utrymmen förekommer ej vatten direkt på väggen VTv Konstruktioner skall utföras i enlighet med PERs branschregler kapitel 5.7 skivkonstruktioner. I normala bostadsvåtrum kan konstruktionen utföras med reglar av stål eller trä med erfoderlig styvhet, se tabell nedan. Tätskikt skall utföras enligt respektive tillverkares anvisningar. Exempel på godkända konstruktioner finns i PERs branschregler 6 TABELL 1 Skivtjocklek Regelavstånd 8 mm 300 mm 10 mm 400 mm 12 mm 450 mm 15 mm 600 mm TABELL 2 Regeldimension Max vägghöjd 45x70 mm / R mm 45x95 mm / R mm 45x120 mm /R mm

7 Våtrum Underlag för keramiska beklädnader i våtrum Styvhet I våtrum skall Masterboard monteras på reglar med tätare c/c-avstånd än normala väggar för att uppnå en styvare konstruktion, se tabell 1. Max vägghöjd per regeldimension framgår av tabell 2. Reglar förutsätts vara klädda med skivor på båda sidor, annars skall regeldimension ökas ett steg. Montera alltid Masterboard med täta skarvar. Inner-/mellanväggar VTv väggtyper delas upp i två kategorier: 1 Normal belastning. Detta gäller till exempel i vanliga bostadsvåtrum. Denna klass uppfylls med Masterboard som kan monteras på regelstomme av trä eller stål. 2 Hög belastning Enligt PERs branschregler skall vägg ej byggas med skivmaterial. Dock kan man göra detta under förutsättning att väggkonstruktionen byggs helt med fuktokänsliga material. Reglar och skruv bör då utgöras av korrosionsbeständigt (varmförzinkade eller motsvarande) stål och skivmaterial baksida (alt utan beklädnad) skall också utgöras av Masterboard. För både typ 1 och 2 skall tätskikt utföras enligt PERs branchregler. Ytterväggar Tätskikt som utförs på insida av yttervägg utgör även ångspärr i vägg. Eventuell plastfolie skall därför avlägsnas på den del av ytterväggen som belagts med tätskikt för att inte stänga inne eventuell fukt inne i konstruktionen. Golvkonstruktioner (VTg) Masterboard kan även användas för att stabilisera ytan på ett träbjälklag med erfoderlig styvhet. Masterboard i min 6 mm tjocklek läggs då direkt på golvbrädorna eller golvspånskivan. Masterboard har ej tillräcklig bärighet för att läggas direkt på golvbjälkar utan fungerar bara som rörelseutjämnare mellan bärande golvskikt och golvkakel. Tätskikt skall appliceras enligt fabrikantens anvisningar I Promats sortiment ingår även skivan Pyrok. Detta är en fuktokänslig och bärande cementbunden spånskiva. Detta är ett bättre alternativ till ovanstående då den är både bärande och fuktokänslig (dessutom ersätter man två skikt med ett samtidigt som bygghöjden blir lägre). Se separat broschyr om detta (tätskikt krävs som vanligt) Det bärande golvskiktet skall ha en styvhet som motsvarar 22 mm NKB golvspånskiva upplagd på reglar/bjälkar c/c 300 mm 7

8 Brandskydd av kaminer och rökkanaler 1 Strålskydd bakom vedeldad kamin Eldstad, kamin, etc skall anordnas så att de inte kan ge upphov till antändning på närbelägna byggnadsdelar eller fast inredning. Temperaturen på ytan av brännbart material får uppgå till högst 85 ºC. För att tillfredsställa detta krav skall eldstad placeras med ett minsta avstånd till brännbar byggnadsdel eller fast inredning. Detta avstånd kan minskas om den brännbara byggnadsdelen förses med ett strålningsskydd av Masterboard. Nedanstående tabell visar lämpliga horisontella avstånd mellan brännbar byggnadsdel/fast inredning och eldstads baksida och sidor. Mellanrum förutsätts vara luftat Utan strålningsskydd Med strålskydd av min Med bakomliggande 6 mm Masterboard obrännbar vägg i klass EI 60 enligt sidan 5 A1 500 mm 250 mm 50 mm A2 100 mm 50 mm - A mm 500 mm - A1: Eldstad vars baksida överstiger 80 ºC och med en högsta tillförda effekt av 60 kw A2: Eldstad vars baksida ej överstiger 80 ºC och med en högsta tillförda effekt av 60 kw A3: Eldstad med högsta tillförda effekt överstigande 60 kw 2 Brandinklädnad av skorstensschakt Rök- och avgaskanaler av material som inte bibehåller sina egenskaper efter soteld skall omges av ett skorstensschakt av obrännbart material med tillräcklig hållfasthet. Skorstensschaktet skall utformas så att erfoderligt skyddsavstånd till brännbart material uppnås (BBR 5:436). Materialet skall vara värmetåligt och ej försämras, främst med hänsyn till de brandtekniska egenskaperna. Masterboard kan varaktigt utsättas för temperaturer upp till 120 ºC. Schaktets temperatur får uppgå till högst 100 ºC. Masterboard typgodkänd lösning för uppbyggnad av skorstensschakt i klass EI Skorstensschakt & imkanal i småhus (EI 15) Skorstensschakts utsida får uppnå en högsta temperatur av 100 ºC medan brännbart material får uppgå till max 85 ºC. Avstånd mellan schakt och brännbart material bör därför uppgå till minst 100 mm alternativt 50 mm om mellanrummet ventileras eller fylls med obrännbar mineralull. Skorstensschakt skall vara ventilerat. Vidstående Masterboard typgodkänd lösning för uppbyggnad av skorstensschakt i klass EI 15 figur visar uppbyggnaden med Masterboard som beklädnad i skorstensschakt. Denna lösning är typgodkänd: 1 Skorsten 2 Plåtvinkel min 45x45x0,56 mm 3 Masterboard 1x15 mm alternativt 2x8 mm med förskjutna skarvar min 500 mm. Vid användande av ett lag 15 mm skall en bakomliggande remsa av skiva eller plåt anbringas vid fria skarvar för att säkerställa tätheten. Avstånd mellan skorstenens utsida och schaktets insida skall vara min 50 mm. 8

9 Övriga applikationer Skorstensschakt i övriga hus (EI 60) Skillnaden mellan småhus och övriga hus är att brandkravet ökar från EI 15 till EI 60. Utförandet skiljer sig inte. Ersätt därför 15 mm Masterboard med 3 x 12 mm Supalux så uppfylls kravet på EI 60 (BS 476: ). Skivorna skall ha förskjutna skarvar min 500 mm i förhållande till varandra. Soprum, garage och förråd Masterboards många fördelar i form av hållfasthet, brandmotstånd och fuktbeständighet gör den till ett idealiskt material för beständiga beklädnader i soprum, garage eller förråd. Brandavskiljning exempelvis EI 30 i småhus med vidbyggt garage, EI 60 i soprum byggs enligt typväggar på sidorna 4-5. Väggbeklädnader med starkt ytskikt Skolor, offentliga utrymmen, etc är exempel på områden där behov av väggar med starkare ytskikt krävs, ofta i kombination av brandklassade/-avskiljande funktion. Med Masterboard behöver man inte förstärka ytan med glasfibernät utan det räcker med en normal målningsbehandling. Fördelen är, förutom lägre kostnader, även att eventuella reparationer kan göras enkelt och billigt. Utvändiga regnskyddade lägen Masterboard kan även användas utvändigt, men då endast på regnskyddade lägen då genomblöt skiva ej är frostbeständig. Exempel på användingsområden är bla brandskyddad takfot, undersida arkad eller som vindskyddsskiva. Skivan kan lämnas obehandlad eller målas med silikatfärg eller utomhusakrylat. 9

10 Bearbetning och montage Masterboard är en förhållandevis enkel skiva att bearbeta med hänsyn till att det är en cementbunden produkt. Vanliga handverktyg kan användas och någon förborrning krävs ej. Innehåll i skivan Masterboard är uppbyggd av kalciumsilikat (kalk, cement och kisel), vermikulit, glimmer och är armerad med cellulosafiber. Vid dammande arbeten skall dammutsug och/eller dammfiltermask typ P2 användas. Ytterligare information finns i separat datablad om hälsa och säkerhet som kan rekvireras från Promat (se baksida). Några direkt farliga ämnen finns ej i skivan och den avger ej heller några mätbara emissioner (provad enligt SP metod 1598). Hantering Bär skivan upprätt. Skivornas vikt varierar från ca kg. Skiva som är blöt eller fuktig väger mer och har lägre hållfasthet. Det är därför viktigt att man är två om att bära en skiva. Bearbetning Masterboard kan kapas med rits eller såg. Grövre kapningar utföres med rits. Ritsa längs en linjal till ca 1/3 av tjockleken och knäck över en skarp kant. Finare kapningar kan utföras med såg. Endast mindre kapningar bör utföras med handsåg då klingan snabbt slöas. Maskinkapningar utförs bäst med hårdmetallklinga. Såg bör vara försedd med dammsugare, speciellt om sågning sker inomhus. Håltagning Borra hål med vanliga snabbstålsborr. För större hål, använd sticksåg. Montage på vägg Masterboard monteras på regelstomme av stål eller trä, c/c avstånd mellan reglar beror på applikation, se nedan: Våtrum, se sidan 5 Regelavstånd, brandklassade applikationer Skivor i 1200 mm bredd: 8-15 mm tjocklek: c/c 600 mm Skivor i 900 mm bredd: 8/12 mm tjocklek: c/c 450 mm Skivor monteras alltid med täta skarvar. Den höga formstabiliteten medger detta utan att skivorna sväller och böjer sig. Skruva skivorna med exempelvis en spånskiveskruv, förborrning är ej nödvändig. För inomhusbruk i torr miljö väljs skruv i klimatklass 1 (elförzinkad). För utomhusbruk (regnskyddat läge) samt i garage/förråd väljs skruv för klimatklass 3 (motsvarande varmförzinkad alt rostfri A2). Lämplig dimension är 28x4,2. Skivor skruvas c/c 300 mm på vägg och c/c 250 mm i undertak. Masterboard kan även spikas. Välj en rostfri kamspik tex 35x2,3 c/c 150 mm. 10

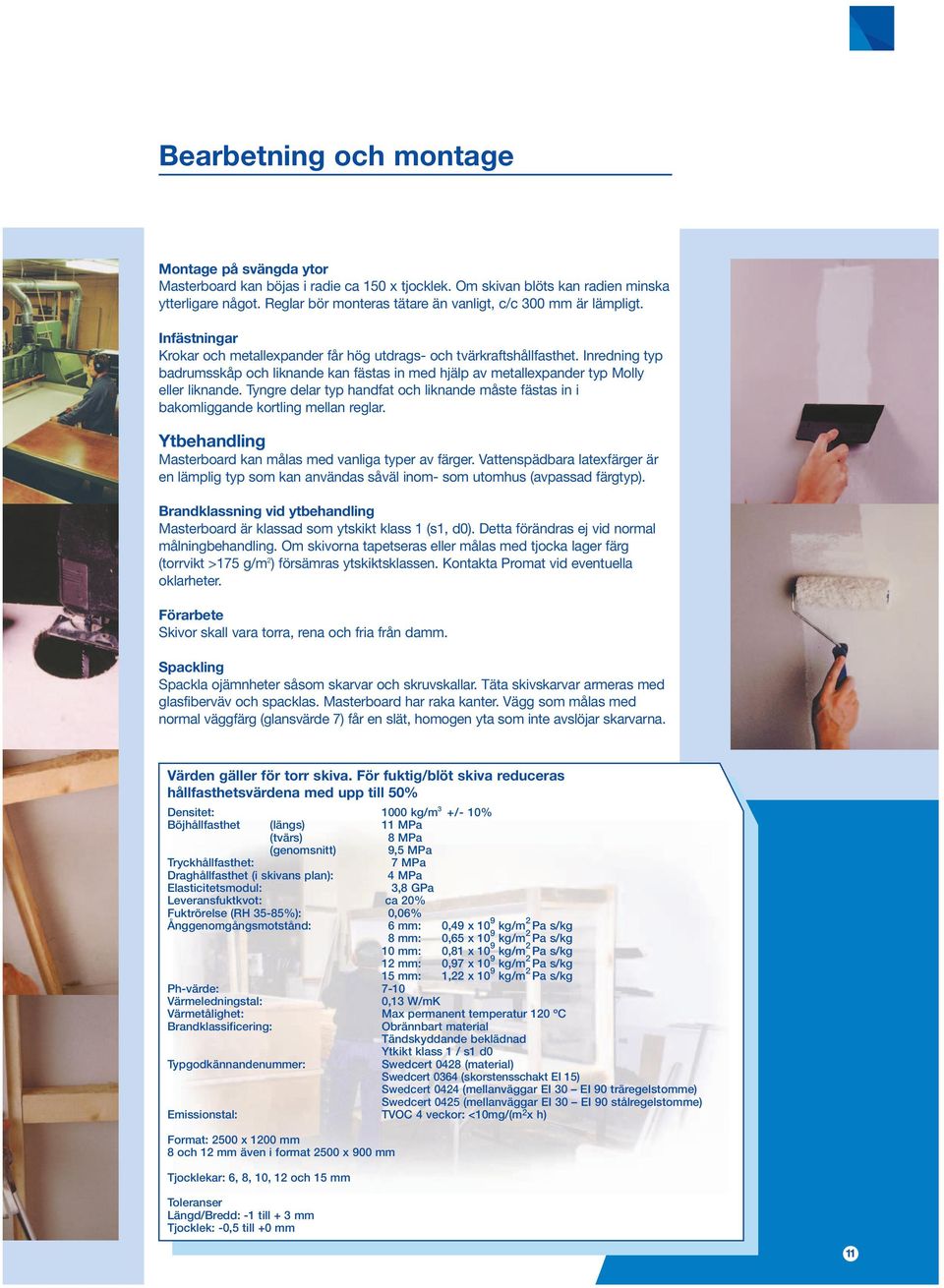

11 Bearbetning och montage Montage på svängda ytor Masterboard kan böjas i radie ca 150 x tjocklek. Om skivan blöts kan radien minska ytterligare något. Reglar bör monteras tätare än vanligt, c/c 300 mm är lämpligt. Infästningar Krokar och metallexpander får hög utdrags- och tvärkraftshållfasthet. Inredning typ badrumsskåp och liknande kan fästas in med hjälp av metallexpander typ Molly eller liknande. Tyngre delar typ handfat och liknande måste fästas in i bakomliggande kortling mellan reglar. Ytbehandling Masterboard kan målas med vanliga typer av färger. Vattenspädbara latexfärger är en lämplig typ som kan användas såväl inom- som utomhus (avpassad färgtyp). Brandklassning vid ytbehandling Masterboard är klassad som ytskikt klass 1 (s1, d0). Detta förändras ej vid normal målningbehandling. Om skivorna tapetseras eller målas med tjocka lager färg (torrvikt >175 g/m 2 ) försämras ytskiktsklassen. Kontakta Promat vid eventuella oklarheter. Förarbete Skivor skall vara torra, rena och fria från damm. Spackling Spackla ojämnheter såsom skarvar och skruvskallar. Täta skivskarvar armeras med glasfiberväv och spacklas. Masterboard har raka kanter. Vägg som målas med normal väggfärg (glansvärde 7) får en slät, homogen yta som inte avslöjar skarvarna. Värden gäller för torr skiva. För fuktig/blöt skiva reduceras hållfasthetsvärdena med upp till 50% Densitet: 1000 kg/m 3 +/- 10% Böjhållfasthet (längs) 11 MPa (tvärs) 8 MPa (genomsnitt) 9,5 MPa Tryckhållfasthet: 7 MPa Draghållfasthet (i skivans plan): 4 MPa Elasticitetsmodul: 3,8 GPa Leveransfuktkvot: ca 20% Fuktrörelse (RH 35-85%): 0,06% Ånggenomgångsmotstånd: 6 mm: 0,49 x 10 9 kg/m 2 Pa s/kg 8 mm: 0,65 x 10 9 kg/m 2 Pa s/kg 10 mm: 0,81 x 10 9 kg/m 2 Pa s/kg 12 mm: 0,97 x 10 9 kg/m 2 Pa s/kg 15 mm: 1,22 x 10 9 kg/m 2 Pa s/kg Ph-värde: 7-10 Värmeledningstal: 0,13 W/mK Värmetålighet: Max permanent temperatur 120 ºC Brandklassificering: Obrännbart material Tändskyddande beklädnad Ytkikt klass 1 / s1 d0 Typgodkännandenummer: Swedcert 0428 (material) Swedcert 0364 (skorstensschakt EI 15) Swedcert 0424 (mellanväggar EI 30 EI 90 träregelstomme) Swedcert 0425 (mellanväggar EI 30 EI 90 stålregelstomme) Emissionstal: TVOC 4 veckor: <10mg/(m 2 x h) Format: 2500 x 1200 mm 8 och 12 mm även i format 2500 x 900 mm Tjocklekar: 6, 8, 10, 12 och 15 mm Toleranser Längd/Bredd: -1 till + 3 mm Tjocklek: -0,5 till +0 mm 11

12 Promat din expert på passivt brandskydd Eldsvådor skördar årligen över hundra dödsoffer och vållar direkta skador för miljarder bara i vårt land. Sedan 1958 har Promat utvecklat och tillverkat konstruktioner för passivt brandskydd. Promats lösningar är konstuerade för att uppfylla de högsta krav som ställs både på brandskyddet och konstruktionernas livslängd. Promats brandskyddssystem bidrar till att rädda liv och materiell egendom i händelse av eldsvåda. Dessa system säkerställer komplicerade byggnaders (tex, höghuskomplex) bärighet under ett brandförlopp. Promats produkter och konstruktioner är utprovade genom tester i eget lab samt i nationella provningsinstitut (ex SP, VTT, Sintef eller DIFT) Promats produkter är speciellt lämpade för konstruktioner med extra höga brandkrav såsom tex väggar och bjälkag, arkiv, ventilations- och kabelkanaler, bärande stålkonstruktioner, shoppingcentra,tunnlar, mm. Promats sortiment består av många olika brandklassade och brandisolerande skivmaterial. Men även relaterade produkter såsom tex brandglas, brandtätmassor, brandavskiljande rörkragar och brandskyddsfärg ingår. Distributör: Tillverkad i Belgien Kuiermanstraat 1 B-1880 Kapelle-op-den-Bos Tel: Fax: Karl Ljungberg & Co AB Box Hässleholm Tel : Fax: KBB.111/KBB.2
