1 Datorbygge

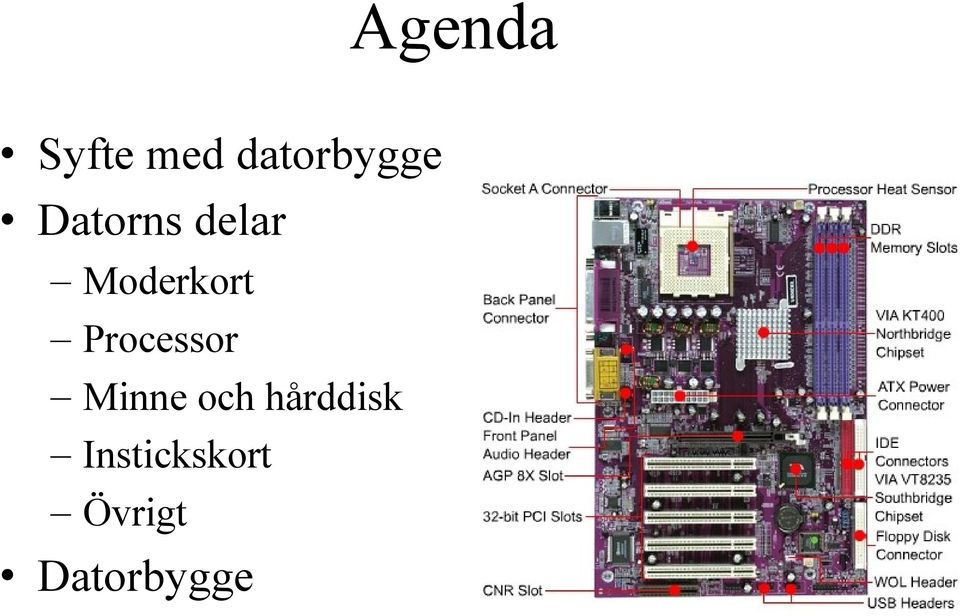

2 Agenda Syfte med datorbygge Datorns delar Moderkort Processor Minne och hårddisk Instickskort Övrigt Datorbygge

3 Syfte med datorbygge Att alla ska ha byggt ihop en dator eftersom många tror att det är vad en datavetare håller på med Att alla ska våga/kunna byta ut delar i sina egna datorer Att alla ska veta på ett ungefär hur en dator ser ut inuti

4 Datorn vad är en dator? Svenskt ord för computer (beräkningsmaskin) Synonymer:datamaskin (även, maskin, burk (felaktigt: hårddisk, data)) Äldre beteckningar: matematikmaskin, siffermaskin,mm Definition (NE): Automatisk maskin för beräkning och symbolbehandling. Benämningen avser nästan alltid en digital, elektronisk dator vars operationer styrs av ett i dess minne lagrat program

5 Dator Processor (CPU) Minne

6 Moderkort Det kort som allt annat sitter fast i/på Har minst följande: processors-slot/socket minnesplatser hårddiskanslutning (IDE/SCSI/SATA) diskettanslutning kontrollkretsar (BIOS, DMA, IDE, cache)

7 Strömkablar till moderkortet Diskettkontakt IDE-kontakter för hårddisk, CD-ROM, CDbrännare, DVD Batteri för klocka S-ATA Nyare standard för hårddisk etc Kontakter HD-ljus, resetknapp etc Socket för processor Minnesplatser PCI-platser Grafikkort, ljudkort, nätverkskort, nästan allt. Portar Seriellport, parallellport, USBport, mus+tgb PCI-express Grafikkort, ljudkort, nätverkskort, nästan allt. A8N-VM CSM/NBP

8 Processor Den del som utför de flesta beräkningarna i en dator Hastigheten mäts ofta i MHz eller GHz Inte något bra mått, men oftast är snabbare bättre för samma sorts processor Nuförtiden utförs många beräkningar av andra enheter Grafikkort, ljudkort, hjälpkretsar

9 Processor (CPU) År Intel AMD Cyrix Pentium ? Pentium II K ? Celeron Duron 1999 Pentium III Athlon 2000 Pentium 4 Thunderbird 2006 Dual core Dual core 2008 Quad core Quad core

10 Minne och hårddisk Register inne i processorn, snabbast, ~10kB Cache i närheten av processorn, ~1MB RAM (internminne) arbetsminne, ~1GB Hårddisk lagring mer permanent, ~100GB

11 Instickskort ISA (svarta) gammal standard, används till det mesta PCI (vita) lite nyare och snabbare, används till det mesta EISA, VESA äldre standarder, användes till grafikkort AGP (bruna) Ersatt av PCI-E används till grafikkort (samma prestanda som tidiga PCIe) PCI-X (PCI-eXtended) Används i servrar framförallt, en utökning av PCI till bla dubbla bandbredden PCIe (PCI-Express, svarta olika längd) Grafikkort m.m. kan även kallas PCI-E(skall inte förväxlas med PCI-X)

12 Andra kopplingar IDE används för hårddisk, CD-ROM, CD-brännare, DVD SCSI annan standard för samma som IDE. Stabilare, snabbare och tyvärr mycket dyrare Firewire standard för videokort, digital video, hårddisk USB( ) standard för videokort, digital video, hårddisk S-ATA hårddisk, DVD, etc E-sata Hårddisk, DVD, etc

13 Jämförelse förr och nu DX66 66MHz 8 MB minne 420 MB hårddisk 2X CD-ROM Soundblaster ljudkort 15 skärm pris: ~ Core i7, 2.7GHz QuadCore 6 GB minne 1 TB hårddisk 22X DVD-brännare Surround TFT-skärm pris:~20000

14 Att tänka på vid datorköp Spel? Nej, köp den billigaste eller begagnad Ja, grafikkort viktigast, processor näst viktigast Köp stor hårddisk blir alltid full Film- eller bildbehandling mycket internminne, snabb processor Operativsystem tar mycket kraft Vista i synnerhet

15 Datorbygge Hantering var jordad, antingen med jordarmband eller genom att ta i jord (element eller annat) ryck inte i kablar utan i kontakter vänd kablarna rätt ta så lite som möjligt på kretskort och kopplingsben Fingreravtryck är frätande bruka inte våld, stern but fair

16 Datorbygge (forts) Montera moderkortet först det blir lätt trångt när lådan fylls upp Minnen Sätt i åt rätt håll Hårddisk vänd kablarna rätt, annars kan man bryta av kontaktstiften

17 Datorbygge (forts) Strömkablar är tröga att få i Processorn sätt i processorn i socketen spänn fast den med armen sätt på klämman CD-ROM
