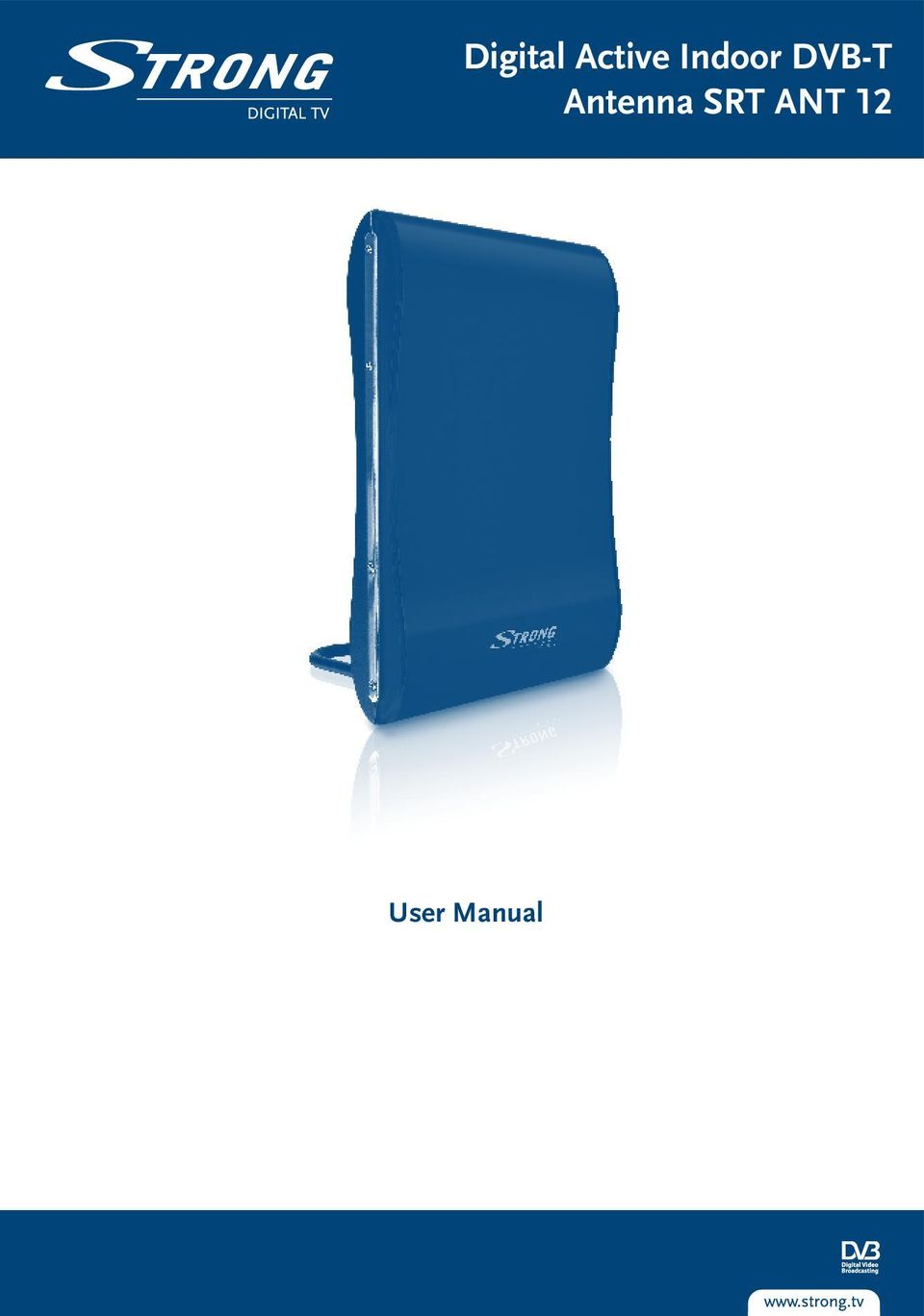

1 Digital Active Indoor DVB-T Antenna SRT ANT 12 User Manual

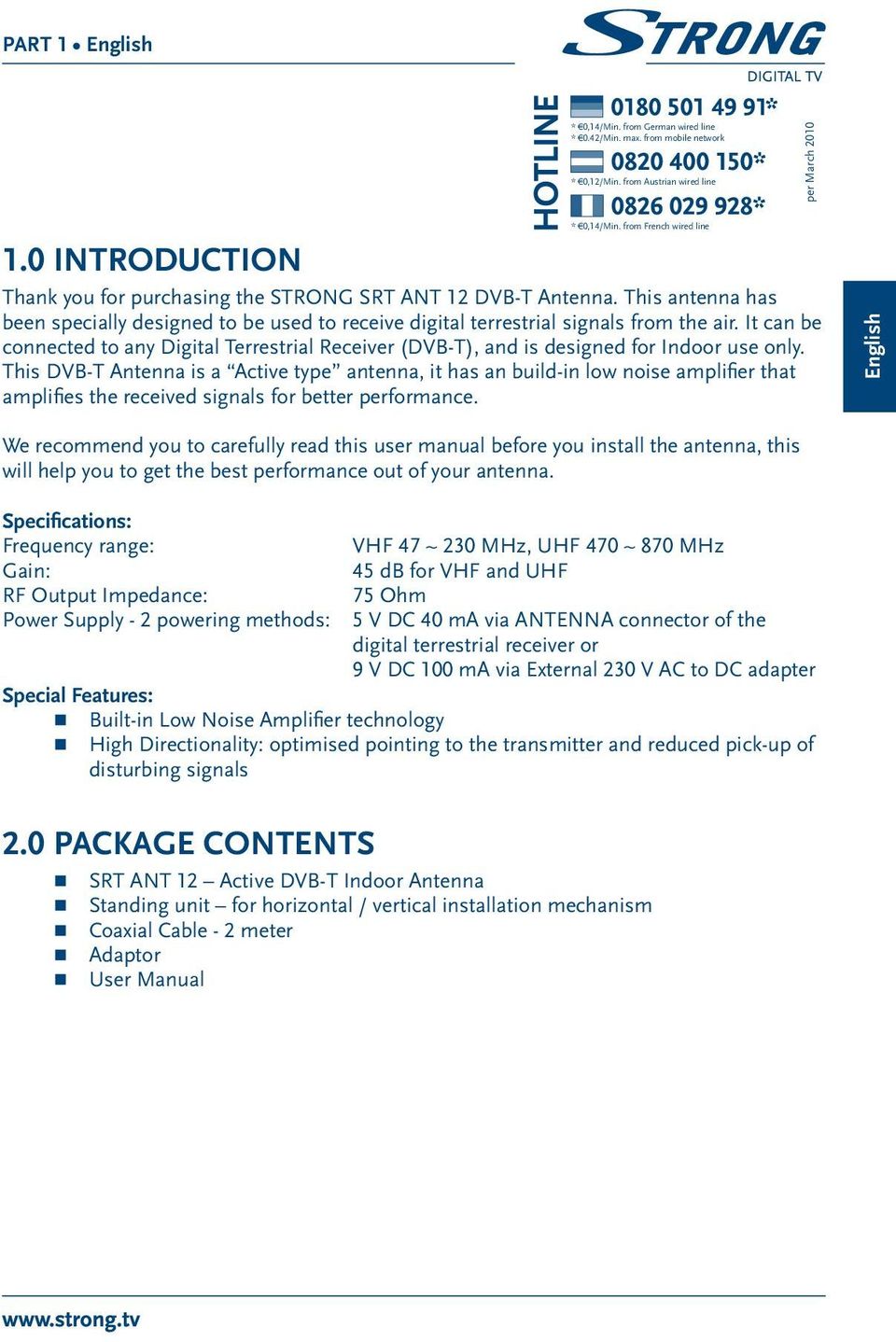

2 PART 1 English * 0,14/Min. from German wired line * 0.42/Min. max. from mobile network * 0,12/Min. from Austrian wired line per March 2010 * 0,14/Min. from French wired line 1.0 Introduction Thank you for purchasing the STRONG SRT ANT 12 DVB-T Antenna. This antenna has been specially designed to be used to receive digital terrestrial signals from the air. It can be connected to any Digital Terrestrial Receiver (DVB-T), and is designed for Indoor use only. This DVB-T Antenna is a Active type antenna, it has an build-in low noise amplifier that amplifies the received signals for better performance. English We recommend you to carefully read this user manual before you install the antenna, this will help you to get the best performance out of your antenna. Specifications: Frequency range: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz Gain: 45 db for VHF and UHF RF Output Impedance: 75 Ohm Power Supply - 2 powering methods: 5 V DC 40 ma via ANTENNA connector of the digital terrestrial receiver or 9 V DC 100 ma via External 230 V AC to DC adapter Special Features: Built-in Low Noise Amplifier technology High Directionality: optimised pointing to the transmitter and reduced pick-up of disturbing signals 2.0 Package contents SRT ANT 12 Active DVB-T Indoor Antenna Standing unit for horizontal / vertical installation mechanism Coaxial Cable - 2 meter Adaptor User Manual

3 PART 1 English Main unit Stand Coaxial Cable Adaptor 3.0 Safety notes Use only originally supplied accessories Before you make any connections: disconnect your equipment from the 230 V main power to avoid electrical shocks during installation Short Circuit in the coaxial cable MAY permanently damage your Digital Receiver Never install the Antenna outside your house or in humid rooms such as bathrooms Never use AC Adaptors with wrong specifications, this MAY permanently damage your antenna or Digital Receiver. Always check voltages and polarisation of the adaptor before connecting it 4.0 Connecting the antenna 1. Check if the broadcast in your country is Horizontal or Vertical polarized 2. Click the Antenna in the plastic holder as shown in the pictures 3. Disconnect your Digital Receiver from the 230 V main power 4. Connect the supplied coaxial cable to the antenna: carefully press the inner lead of the cable into the Female-F connector at the back of the antenna. Turn the covering nut clockwise with your HANDS until it is fixed 5. Connect the other side of the coaxial cable to your Digital Terrestrial Receiver. Normally the input connector on your receiver is marked as ANT (in) or as RF (in). Refer to the User Manual of your Digital Terrestrial Receiver 6. Connect your Digital Receiver to the 230 V main power 2

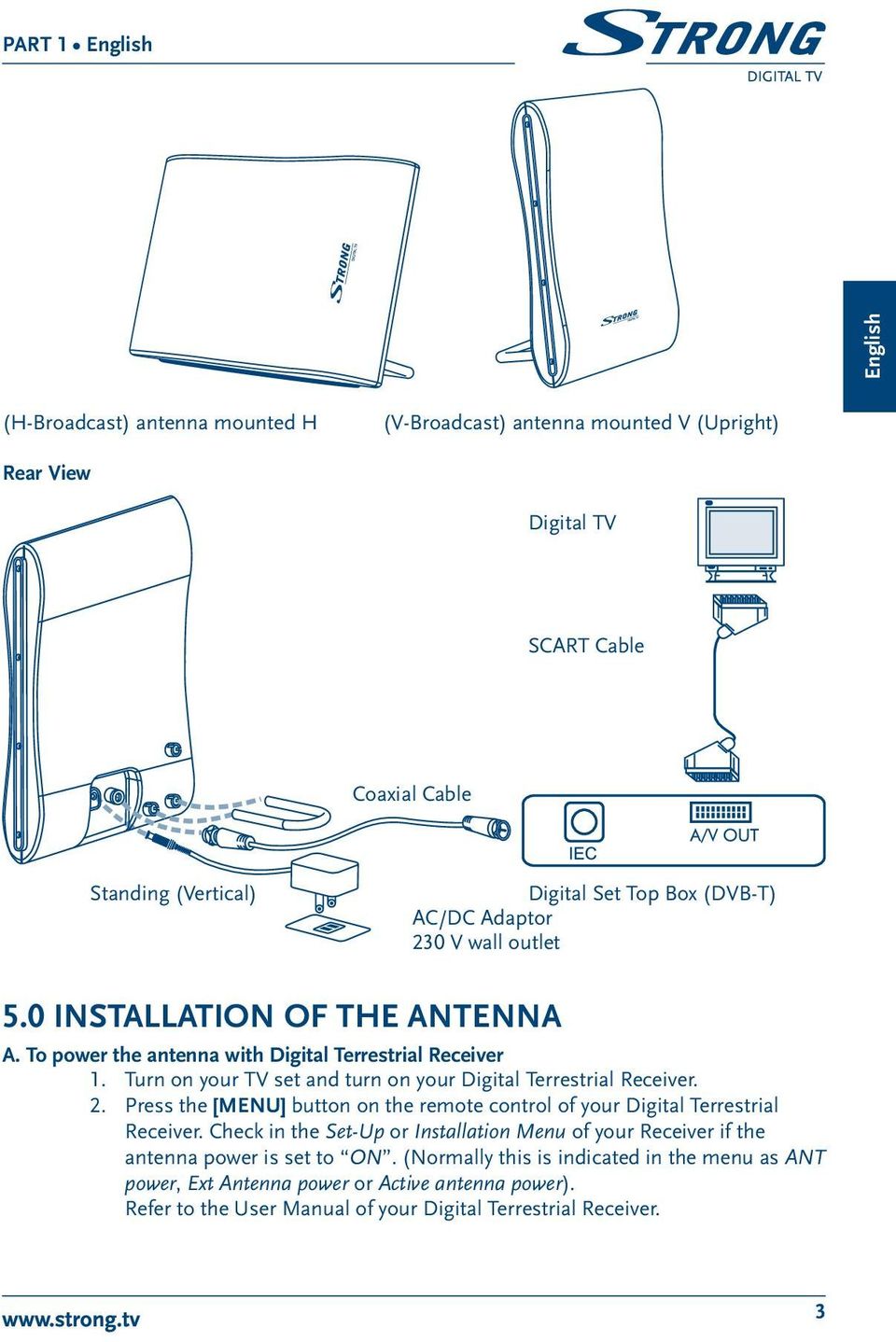

4 PART 1 English English (H-Broadcast) antenna mounted H (V-Broadcast) antenna mounted V (Upright) Rear View Digital TV SCART Cable Coaxial Cable Standing (Vertical) Digital Set Top Box (DVB-T) AC/DC Adaptor 230 V wall outlet 5.0 Installation of the antenna A. To power the antenna with Digital Terrestrial Receiver 1. Turn on your TV set and turn on your Digital Terrestrial Receiver. 2. Press the [MENU] button on the remote control of your Digital Terrestrial Receiver. Check in the Set-Up or Installation Menu of your Receiver if the antenna power is set to ON. (Normally this is indicated in the menu as ANT power, Ext Antenna power or Active antenna power). Refer to the User Manual of your Digital Terrestrial Receiver. 3

5 PART 1 English 3. Select in the Menu of your receiver the field that shows you the signal level indicators. (Normally you can find the signal meter in the Channel Scan field of the menu). 4. Now optimise the signal strength by finding the best position for the antenna. Keep the antenna in your hand and try to reach the highest possible position. Now slowly turn the antenna around it s axis (in the horizontal field), at the same time monitor the signal bars in the menu, once the signal indicator shows the maximum signal, fix the antenna on that position. 5. It is important to place the antenna in such way that an acceptable signal level is assured. You can optimise the signal strength by moving the antenna to different locations in your room, for example place it near a window, or place it on a high placed book-shelf. The best position can be found by trying different locations. Note - It is recommended NOT to place the antenna near to: Devices that are strong source of radiation or interference such as DECT and GSM telephones, Transmitters, Microwaves, etc. Devices with high power consumption such as Electrical Heater, Air conditioner, Hairdryers, etc. B. To power the antenna with extra power adaptor 1. Use this installation if your Digital Terrestrial Receiver does not support active antenna. 2. Connect supplied power adaptor to DC IN connector on the back of antenna. 3. Proceed with positioning of antenna as described above in section A (points 3, 4, 5). Note: The antenna will not function properly if the build-in amplifier is not powered. Therefore it is required to supply the antenna with power via the coaxial cable or via a external adapter. Extension of the coaxial cable: In some cases you may need to extend the standard supplied coaxial cable, we advise you to only do this if you can not get a optimal signal strength within the reach of the standard cable. If you are to extend the coaxial cable, then please note following comments: Use a good quality coaxial cable, 75 Ohm type only with proper shielding Use well shielded connectors, your dealer can advise you on this Make sure that both inner cable and shielding are properly connected to the connectors to assure active antenna power supply and to avoid short circuit in the cable If you extend the cable, please keep the cable as short as strictly needed. Extending the cable or using bad quality cable will reduce the performance of your antenna. Subject to alterations. In consequence of continuous research and development technical specifications, design and appearance of products may change. All product names are trademarks or registered trademarks of their respective owners. STRONG All rights reserved. 05/2010 4

6 PART 8 Svenska 1.0 Introduktion Tack för att du väljer STRONG SRT ANT 12 DVB-T antennen. Denna antenn är speciellt designad till användning för mottagning av digital jordiska signaler från luften. Den kan bli kopplad till vilken Digital jordisk mottagare som helst (DVB-T), och är designad för INOMHUS bruk endast. Denna DVB-T antenn är en aktiv typ av antenn, den har en inbyggd låg ljuds förstärkare som förstärker mottagarens signaler för bättre utförande. Vi rekommenderar att du noggrant läser manualen innan du installerar antennen, det hjälper dig med att få ut antennens bästa utförande. Specifikationer: Frekvens räckvidd: Ökning: RF utgång: Styrke tillförsel: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz 45 db för VHF och UHF 75 Ohm 5 V DC 100 ma via antenn anslutningen av den digitala jordiska mottagaren eller 9 V DC 100 ma via extern 230 V AC till DC adapter Svenska Special delar: I Inbyggt teknisk låg ljud förstärkare IHög riktningsförmåga: optimerad riktning till över sändaren och reducerar upptagningen av störande signaler 2.0 Paketets innehåll SRT ANT 12 - Aktiv DVB-T inomhus antenn Fast kapitel Horisontell / vertikal installations mekanism Koaxial kabel 2 meter Adapter Användnings manual

7 PART 8 Svenska Main unit Standing Unit Coaxial Cable Adaptor 3.0 Säkerhets instruktioner Använd endast de original tillbehören som är med Innan du gör några anslutningar: koppla ifrån föremålen från 230 V huvud styrkan för att undvika elektriska stötar under installationen Kort omkrets i den koaxiala kabeln kan orsaka permanent skada på din Digitala mottagare Installera aldrig antennen utomhus eller i rum som badrum Använd aldrig AC adapter med fel specifikationer, det kan orsaka permanent skada på din antenn, eller din Digitala mottagare. Kolla alltid volten och polarisationen på adaptern innan du ansluter den 4.0 Ansluta antennen 1. Kolla om sändningen i ditt land är horisontell eller vertikal polariserad 2. Klicka i antennen i plast hållaren som bilden visar 3. Koppla ifrån din Digital mottagare från 230 V huvud styrkan 4. Anslut den medföljande koaxial kabeln till din antenn: tryck försiktigt inre delen av kabeln in till Hon-F anslutningen på baksidan av antennen. Vrid höljet medurs med händerna tills den är fast 5. Anslut den andra sidan av den koaxiala kabeln till din Digitala mark mottagare. Normallt är ingången på din mottagare markerad ANT (in) eller RF (in). Hänvisa till manualen för din Digitala mark mottagare 6. Anslut din Digitala mark mottagare till 230 V huvud styrkan 2

8 PART 8 Svenska (H-Broadcast) antenna mounted H (V-Broadcast) antenna mounted V (Upright) Rear View Digital TV Svenska SCART Cable Coaxial Cable Standing (Vertical) Digital Set Top Box (DVB-T) AC/DC Adaptor 230 V wall outlet 5.0 Installation av Antennen A. För att sätta på antennen med Digital Jordisk Mottagare 1. Sätt på TV: n och din Digitala Jordiska Mottagare. 2. Tryck [MENY] knappen på kontrollen till den Digitala jordiska mottagaren. Kolla uppsättningen eller installations menyn av din mottagare om antennen är satt på ON. Hänvisa till din manual för din Digitala jordiska mottagare. 3. Välj i menyn av din mottagare fältet som visar signal nivå indikatorn. 3

9 PART 8 Svenska 4. Optimera nu signal styrkan genom att hitta den bästa positionen för antennen. Håll antennen i dina händer och försök att nå den högsta och bästa positionen som mojligt. Vrid nu försiktigt antennen runt ( i det horisontella fältet), samtidigt som du kontrollerar signalen i menyn,när signal indikatorn visar maximal styrka, fäst antennen på den positionen. 5. Det är viktigt att du placerar antennen på ett sånt sätt att en acceptabelt signal nivå är möjlig. Du kan optimera signal styrkan genom att flytta antennen till olika positioner i rummet, till exempel bredvid ett fönster, eller på en högt uppsatt bok hylla. Den bästa positionen kan du hitta om du provar olika lägen. Notera - Det är rekommenderat att INTE placera antennen nära: Appareter med stark radioaktiv störning som DECT och GSM telefoner, översändare, Mikrovågsugnar, etc. Apparater med hög styrke konsumption som tex Elektrisk uppvärmare, luftkonditionering, hårtork etc. B För att sätta på antennen med extra styrke adapter 1. Använd denna installation om din Digitala jordiska mottagare inte stöder aktiv antenn. 2. Anslut medföljande styrke adapter till DC IN anslutningen på baksidan av antennen. 3. Fortsätt med positioneringen av antennen som beskrivd ovan i sektion A (punkt 3, 4, 5). Notera: Antennen fungerar inte helt som den ska om inte den inbyggda förstärkaren inte är på slagen. Därför är det rekommenderat att tillföra anntennen med styrka via den koaxiala kabeln eller via en extern adapter. Förlängning av den koaxiala kabeln I vissa fall kan du behöva förlänga den medföljande standard koaxiala kabeln, detta rekommenderar vi dig endast att göra om du inte kan få den optimala signal styrkan med räckvidden av standard kabeln. Om du ska förlänga kabeln se följande punkter: Använd en koaxial kabel som är i gott skick, 75 Ohm typ med bra skydd Använd en väl skyddad anslutning, din handlare kan råda dig på detta Se till att båda inre kablarna och skyddet är korrekt anslutna till anslutningen för att försäkra dig om den aktiva antenn styrke tillförseln, och för att undvika kort omkrets i kabeln Om du förlänger kabeln, försök att se till att hålla den så kort som möjligt, att förlänga kabeln eller vid användning av en kabel i sämre skick kan göra så din antenns utförande blir sämre. Subject to alterations. In consequence of continuous research and development technical specifications, design and appearance of products may change. All product names are trademarks or registered trademarks of their respective owners. STRONG All rights reserved. 05/2010 4
