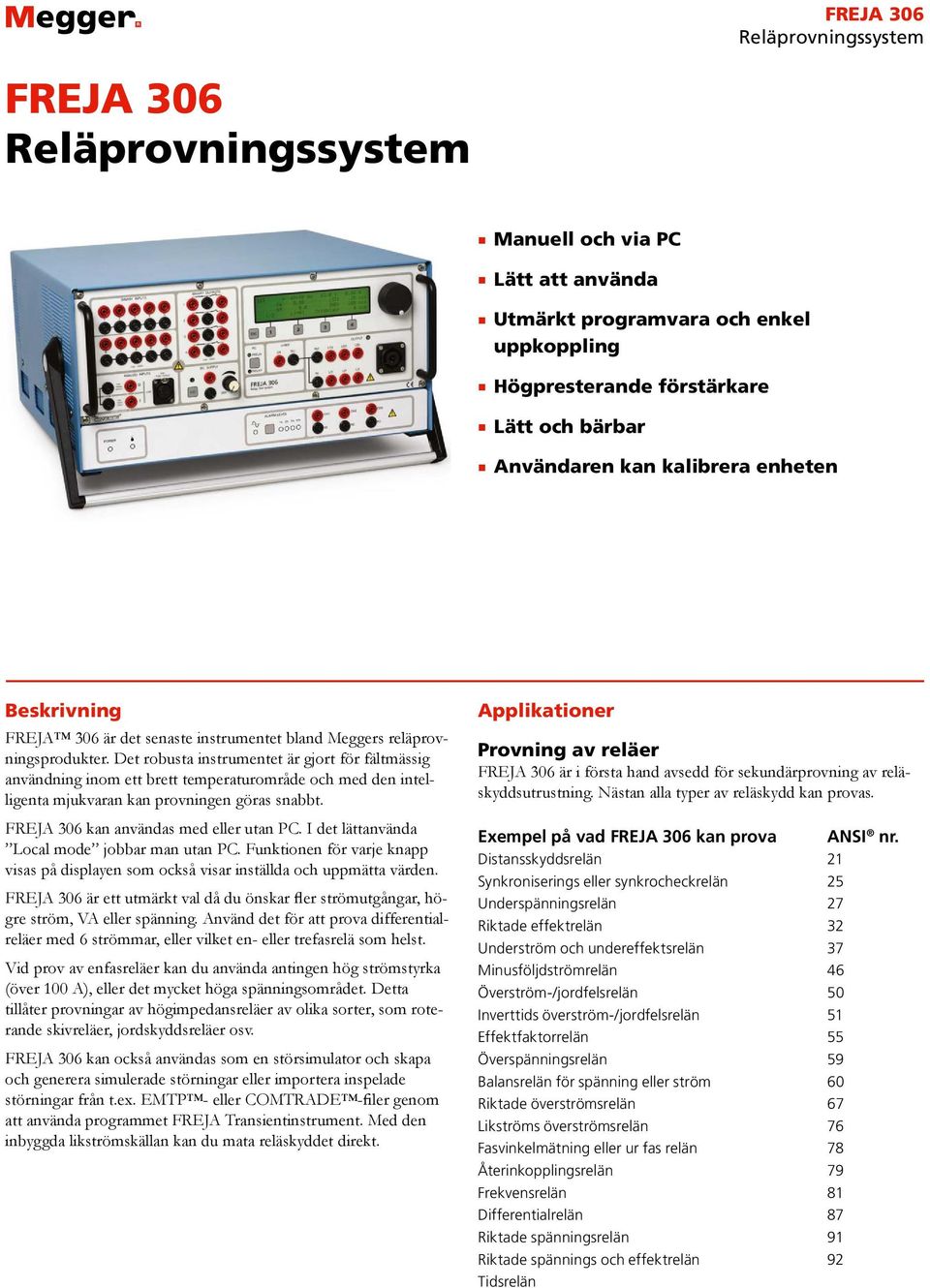

1 FREJA 306 Manuell och via PC Lätt att använda Utmärkt programvara och enkel uppkoppling Högpresterande förstärkare Lätt och bärbar Användaren kan kalibrera enheten Beskrivning FREJA 306 är det senaste instrumentet bland Meggers reläprovningsprodukter. Det robusta instrumentet är gjort för fältmässig användning inom ett brett temperaturområde och med den intelligenta mjukvaran kan provningen göras snabbt. FREJA 306 kan användas med eller utan PC. I det lättanvända Local mode jobbar man utan PC. Funktionen för varje knapp visas på displayen som också visar inställda och uppmätta värden. FREJA 306 är ett utmärkt val då du önskar fler strömutgångar, högre ström, VA eller spänning. Använd det för att prova differentialreläer med 6 strömmar, eller vilket en- eller trefasrelä som helst. Vid prov av enfasreläer kan du använda antingen hög strömstyrka (över 100 A), eller det mycket höga spänningsområdet. Detta tillåter provningar av högimpedansreläer av olika sorter, som roterande skivreläer, jordskyddsreläer osv. FREJA 306 kan också användas som en störsimulator och skapa och generera simulerade störningar eller importera inspelade störningar från t.ex. EMTP - eller COMTRADE -filer genom att använda programmet FREJA Transientinstrument. Med den inbyggda likströmskällan kan du mata reläskyddet direkt. Applikationer Provning av reläer FREJA 306 är i första hand avsedd för sekundärprovning av reläskyddsutrustning. Nästan alla typer av reläskydd kan provas. Exempel på vad FREJA 306 kan prova ANSI nr. Distansskyddsrelän 21 Synkroniserings eller synkrocheckrelän 25 Underspänningsrelän 27 Riktade effektrelän 32 Underström och undereffektsrelän 37 Minusföljdströmrelän 46 Överström-/jordfelsrelän 50 Inverttids överström-/jordfelsrelän 51 Effektfaktorrelän 55 Överspänningsrelän 59 Balansrelän för spänning eller ström 60 Riktade överströmsrelän 67 Likströms överströmsrelän 76 Fasvinkelmätning eller ur fas relän 78 Återinkopplingsrelän 79 Frekvensrelän 81 Differentialrelän 87 Riktade spänningsrelän 91 Riktade spännings och effektrelän 92 Tidsrelän

2 Lokalmod FREJA fristående Genom att vrida och klicka på ratten blir det enkelt att göra inställningarna. Samtliga inställningar sparas automatiskt när programmet avslutas. Inställningarna kan dock ges ett namn och sparas separat för bekväm åtkomst vid nästa provning. Displayen kan också visa det uppmätta värde som genereras. Denna funktion är likvärdig med tre voltmetrar och tre amperemetrar som visar effektivvärden för alla generatorer. FREJA WIN FREJA Win Kontrollcenter Det finns ett flertal instrumentprogram. Du startar de olika delprogrammen i kontrollcentret, där du även kan spara och hämta tidigare resultat. Eftersom provningsinställningarna och provningsresultaten sparas med en vanlig skärmbild från Windows Utforskaren kan du själv strukturera dina provningsobjekt. Lokalmod, General Lokalmod, Rx (I) Funktioner och fördelar 1. Binära ingångar Svarstidskompenserade 2. Binära utgångar Manövertidskompenserade 3. Display och knappar som används i Lokalt läge 4. Vridknapp, tryck för att mata in 5. Analoga ingångar, LÅG, för mätbrytare 6. Analoga ingångar, HÖG, för volt- och amperemeter 7. Likströmsförsörjning, anslut till (10) för att läsa av värdena (i Allmänt läge sidan 5/6 på displayen) 8. Omkopplare, PC till Freja eller relä 9. Distortionslarm 10. Spänningsutgångar Standard 11. Strömutgångar Standard 12. Strömutgångar Högström 13. Multikonnektor för spänning (L1U, L2U, L3U, NU) och ström (L1I, L2I, L3I, NI)

3 PC-program för FREJA reläprovningssystem I FREJA Win är instrumentet General ett allroundinstrument och fungerar som en bekväm, lättförståelig och lättanvänd verktygslåda. På sidan Uppkoppling matas information in om hur reläet ansluts, inklusive bilder om så önskas. På Sekvens-sidan kan alla generatorparametrar ändras individuellt. Man kan arbeta med upp till 25 olika tillstånd (friskt, fel1, friskt, fel2, friskt, fel3 osv.). Detta är användbart vid provning av t.ex. återinkopplingsreläer eller motorskydd. Man kan även generera övertoner, upp till den 25:e övertonen. På rampsidan kan samtliga generatorparametrar rampas individuellt. Amplituder och vinklar visas på ett vektordiagram och värdena kan ställas in med hjälp av ratten på FREJA eller med datorns tangentbord och mus, även online. Distansinstrumentet Konfigurationssidan Distansinstrumentet är utformat för provning av distansrelän. På konfigurationssidan matas antalet zoner in som skall provas och även tid- och impedanstoleranser för att på så sätt skapa ett automatiskt prov. Ingen programmering krävs. Senare, när detta objekt hämtas upp via kontrollcentret återskapas samtliga inställningar, så att provningen omedelbart kan börja. Anslutningssidan På anslutningssidan matas information in om hur anslutningar till reläet skall göras, inklusive bilder om så krävs. Eftersom denna information sparas tillsammans med objektet i kontrollcentret kan det visas igen nästa gång detta relä skall provas. Zt-sidan Zt-sidan är utformad för tidsprovning av distansrelän. I normala fall provas en feltyp åt gången vid provning av relän. Med FREJA Win kan dock samtliga sju feltyper provas automatiskt. Allt som behöver göras är att trycka på <Start>-knappen. FREJA provar automatiskt samtliga sju feltyper och jämför sedan avläsningarna med de teoretiska värdena som matats in på konfigurationssidan. Om avläsningarna är OK lyser en grön lampa. I annat fall lyser en röd lampa. Vid kontroll av den bakåtriktade zonen kan provet börja under 0 ohm i den tredje kvadranten. RX-rampsidan RX-rampsidan, som är en del av programmet för distansinstrument, är avsett att prova distansreläns räckvidd. Först definieras start- och stoppvinklar och delta fi mellan ramperna. Tryck sedan på <Start>-knappen. FREJA kommer nu att automatiskt prova samtliga sju feltyper genom att använda den tidsbesparande sök halva -metoden. Man kan också definiera egna ramper och använda musen för att definiera start- och slutpunkter. Om referensgrafer definierats kommer programmet att jämföra de verkliga provningsresultaten med referensgrafen och kontrollera om det finns några avvikelser från de toleranser som matats in på konfigurationssidan. Om resultatet är OK lyser en grön lampa och i annat fall en röd lampa. RX-sidan På RX-sidan definieras provningspunkter manuellt. Man kan definiera olika punkter på oscilloskopet genom att använda musen eller tangentbordet. Välj automatläget och tryck på <Start>-knappen. FREJA kommer nu att prova samtliga punkter med avseende på de valda feltyperna. Punkterna tilldelas olika färger beroende på funktionstiden. Vid val av det manuella läget kan vridknappen användas för att leta efter en gräns. En nyhet är RX-gränssidan som gör att gränsprovning går snabbare. Distans, Konfig Kontrollcenter Distans, Rx 3

4 FREJA 306 Referensgrafer Effektiv provning och analys av prestanda kräver väldefinierade referensvärden. FREJA kan automatiskt skapa IEC- och IEEE standardkurvor för överströmsrelän. Man kan också skapa referensgrafen på impedansplanet genom att använda det medföljande biblioteket med distansrelän från de stora tillverkarna och/eller skapa andra karakteristika genom att använda den standardiserade runda linsen och linjära element (inklusive mho, kvadrilaterala och glasstrutformade koner). Klippa och klistra-knapparna gör det lätt att ta kopior på den första zonen och sedan editera dessa kopior genom att infoga zon 2- och zon 3-värden. De senaste och mest avancerade distansreläna med sofistikerade impedanskarakteristika och flera inställningsgrupper kräver ett stort antal parameterinställningar. ProGraph-funktionen gör det möjligt att importera parameterinställningar från en selektivitetsplan, som fungerar som förlaga och som iordningställts i Microsoft Excel. Detta eliminerar manuella överföringsfel. FREJAprogrammet skapar automatiskt referensgrafen. Instrumentet Ström Instrumentet Ström är designat för att prova alla typer av strömskydd, från elekromakaniska, med eller utan induktionsdisk, till moderna digitala reläer. På sidan Konfigurering ställer man in alla provningsvillkor. På sidan Tillslag kommer systemet inte bara att hitta reläets tillslagsvärde utan också återgången. Hysteresen kommer att bli framräknad automatiskt. På sidan Tidtest verifieras tripptiden vid olika strömamplituder. En referenskurva kan bli skapad på samma sätt som i Distans genom att välja rätt typ av kurva och skriva i inställningarna. Tidtestet kan köras i logaritmisk skala, tid, ström eller båda. Instrumentet Spänning Instrumentet Spänning är avsett för provning av alla typer av spännigsreläer, från elektromekaniska till moderna numerära skydd. På sidan Konfigurering ställer man in alla provningsvillkor. En del relätillverkare kan skapa en RIO-fil med reläets inställningar. Genom att använda FREJAs RIO-konverterare kan referensgrafer skapas baserade på dessa inställningar. På sidan Tillslag, kommer systemet inte bara att hitta det reala tillslagsvärdet utan också återgången. Hysteresen kommer att bli framräknad automatiskt. Nu finns även färdiga strömkurvor för ett flertal relätyper. På sidan Tidtest verifieras tripptiden vid olika spänningsamplituder. En referenskurva kan bli skapad på samma sätt som i Distans, genom att välja rätt typ av kurva och skriva i inställningarna. Tidtestet kan köras i logaritmisk skala, tid, spänning eller båda. Instrumentet Ström, Tillslag Instrumentet Spänning, Tillslag Instrumentet Ström, Tidstest Instrumentet Spänning, Tidstest 4

5 Instrumentet Frekvens I Frekvens kan man generera en frisk- och en felfrekvens, manuellt på sidan Manuell eller automatiskt (en sekvens av förfel fel) på sidan Scan. På sidan Ramp hittas den aktuella felfrekvensen som ska motsvara den inställda felfrekvensen på skyddet. Instrumentet Återinkoppling Instrumentet Återinkoppling är en kombination mellan sekvensen i General och RX i Distans. Orsaken är att det är mycket lättare att ställa in ett förfel i ett vektorplan medan ett fel i zon 1 är lättare att simulera i en impedansplan. Instrumentet Återinkoppling är gjort för provning av reläer med inbyggda funktioner för automatisk återinkoppling. Instrumentet Mätomvandlare Detta instrument används för att prova alla typer av mätomvandlare, genom att jämföra uppmäta utgången mot inställningarna. Resultaten kommer att visas i lineärformat, absolut-, relativ- eller fullskalefel. Instrumentet Transient Transientinstrumentet används för att generera transienta vågformer från en störningsskrivare. Filformat som stöds är Comtrade, ASCII, EMTP WASAuto 21. Auto 21 AUTO21 konverterar FREJA RTS 11, 21, 21D och FREJA 300 DOS provningsplaner till FREJA 300 Win. Det gör det möjligt att köra och skriva ut dessa i Windows-miljö. Instrumentet Auto 300 Auto 300 är ett instrument med vars hjälp man kan skapa en automatisk sekvens, utan några kunskaper om programmering. Du bara Lägger till ett prov eller Lägger till info i en lista. Provningarna är normalt sådana som du kört förut, i något av de andra instrumenten, t.ex. General. Info kan vara en vanlig Wordfil eller annan fil, t.ex. en EXE-fil eller en XLS-fil som startar programmet Excel. Instrumentet Frekevens, Ramp Auto 300 Instrumentet Återinkoppling Instrumentet Mätomvandlare 5

6 Instrumentet Sync U-f min och max U-f min- och maxdelen av Sync-instrumentprogrammet är speciellt utformat för att testa spännings- och frekvensgränser hos ett synkroniseringsrelä. Detta test genomförs automatiskt. Tryck på <Start>-knappen och programmet börjar automatiskt att söka efter gränserna. Instrumentet Transient Synkroniseringssidan Synkroniseringssidan är utformad för att mäta förgivningstiden. Den gör det också möjligt att mäta de pulser som skickas ut från synkroniseringsreläet. Synkrokontrollsidan Synkrokontrollsidan är utformad för provning av synkroniseringskontrollreläer. Ställ först in fasvinkeln på +20 (eller någon annan startpunkt). Ändra sedan fasvinkeln tills du når gränsen. Tryck på <Spara>-knappen för att spara resultatet. Prova nu på den andra sidan. Börja med -20 och ändra sedan fasvinkeln till du nått fram till den andra gränsen. Instrumentet Differential Instrumentet Differential är avsett för att prova diff-skydd för transformatorer med bara två lindringar men det kan användas i andra applikationer också, som diff-skydd för generator eller flerlindningstransformatorer. I sist nämnda fallet görs provet på en lindning i taget. Sidan Konfig 1 används för moderna numeriska reläer där relationen mellan H och L och anslutningsgruppen görs internt i skyddet. Testströmmarna och fasvinklar kontrolleras härifrån. Sidan Konfig 2 används för äldre modeller av diff-skydd. Alla anpassningar görs externt av hjälpströmtransformatorer. Sidan Tillslag kontrollerar inte bara tillslagsströmmen men kan också göra en tidstest inställd som procent innan tillslag. Instrumentet Auto 21 Instrumentet Differential Sync, U-f Min & Max Sync, Synchro Check 6

7 På sidan Bias kommer BIAS-karakteristiken att bli provad. Resultaten kommer att jämföras med referenskurvan som skapas på samma sätt som i föregående instrumenten. På sidan Övertoner provas reläets förmåga att blockera trippen för vissa övertoner samt trippa för andra. På sidan Stabilisera kan man ta reda på om alla anslutningar är rätt gjorda genom att jämföra uppmätta värden på reläet och det som FREJA genererar. FREJA 306 Instrumentet Differential, Bias Char Instrumentet Differential, Wizard 7

8 Specifikationer FREJA 306 Specifikationerna gäller för resistiv belastning, nominell spänningsförsörjning, en omgivningstemperatur på +25 C ±3 C, och efter 30 minuters uppvärmningstid. Samtliga hårdvarudata gäller fullskaledrift. Med reservation för ändringar. Miljö Användningsområde Temperatur Användning Förvaring Fuktighet CE-märkning EMC LVD Allmänt Nätspänning Effektbehov Mått Instrument Transportväska Vikt Instrument Transportväska Display Menyspråk Instrumentet är avsett att användas i högspänningsställverk och industri miljö 0 C till +50 C -40 C till +70 C 5% 95% RH, ej kondenserande 2004/108/EC 2006/95/EC V AC, Hz 2400 VA (max) 450 x 224 x 410 mm 610 x 345 x 660 mm 23 kg 12 kg LCD Svenska, engelska, tyska, franska, spanska Mätdel Binära ingångar Antal 10 st (2 grupper med 5 oberoende) Typ Kontakt- eller spänningskännande, 275 V DC, 240 V AC Svarstidskompenserade Intern upplösningstid 50 µs Galvanisk isolering Galvaniskt åtskild från förstärkardelen. Två galvaniskt åtskilda grupper: 1 till 5 och 6 till 10 Max. mätningstid h (636 days) 0-9,9 ms 0,1 ms 10 ms - 60 min 1 ms 1 h h 1 s Mätning av likström, ingång LOW ±20 ma SW 0,1 µa HW 0,6 µa Onoggrannhet 0,01% typisk, 0,03% garanterad (= 6 µa) Mätning av likspänning, ingång LOW ±10 V SW 0,1 mv HW 0,3 mv Onoggrannhet 0,01% typisk, 0,03% garanterad (= 3 mv) Mätning av växel-/likström, ingång HIGH 1) ±14 A DC, 10 A ACRMS Onoggrannhet DC <0,1%, AC <0,3% Mätning av växel-/likspänning, ingång HIGH 1) ±220 V DC, 150 V ACRMS Onoggrannhet DC <0,05%, AC <0,2% Mätning, internt genererade värden Onoggrannhet Spänning AC/DC <1%±1 siffra Ström AC/DC <2%±2 siffra Binära utgångar Antal 2 x 4 (NO & NC) Typ Noll-potentialkontakter, programkontrollerade Manövertidskompenserade Brytkapacitet, AC 240 V AC, max 8 A, max belast VA Brytkapacitet DC 275 V DC, max 8 A, max belast. 240 W Lågnivåutgångar (Rogowski tillval) LLU 3 X 0,..2 VRMS LLI 3 X 0,..2 VRMS Utström (max) 5 ma Onoggrannhet <0,1% typisk (<0,2% garanterad) 250 μv Distorsion (THD+N) 3) <0,05% typisk (<0,1% garanterad) Genereringstid (max) 5 minutes Generatordel Spänningsutgångar L1U, L2U, L3U 4-fas AC 4 x 150 V 1-fas AC (L-L) 2 x 300 V 180 V Effekt 3-fas AC 3 x 82 VA vid 150 V 1-fas AC (L-L) 1 x 140 VA vid 300 V 87 W SW 10 mv HW 6,5 mv Onoggrannhet 3) (garanterad) Distortion (THD+N) 4) Strömutgångar Standard L1I, L2I, L3I 3-fas AC 1-fas AC 2) Effekt 3-fas AC 1-fas AC 2) SW HW Onoggrannhet 3) (garanterad) Distortion (THD+N) 4) (±0,01% av område) + (±0,05% av visat värde) 0,02% typisk (0,04% max) 3 x 15 A 1 x 45 A 15 A 3 x 87 VA 1 x 250 VA 3 x 87 W (max.) 1 ma 0,65 ma (±0,01% av område) + (±0,3% av visat värde) 0,1% typisk (0,2% max) 8

9 Högström Ch1, Ch2, Ch3 3-fas AC 3 x 35 A 1-fas AC 2) 1 x 100 A 3 x 20 A Efferkt 3-fas AC 3 x 250 VA 1-fas AC 2) 1 x 750 VA 3 x 150 W (max) Maxspänning (L N) 70.5 Vtopp, 50 VRMS Mjukvara 2 ma Hårdvara 1.3 ma Onoggrannhet 3) (±1% av område) + (±0.3% av visat värde) (garanterad) Distortion (THD+N) 4) 0.1% typisk (0.2% max) Generatorer, allmänt Frekvensområde Kontinuerliga DC 2000 Hz signaler Transientsignaler DC 3,5 khz Frekvensupplösning 1 mhz Frekvensonoggrannhet 0,01% Fasvinkelområde Fasupplösning 0,1 Fasonoggrannhet 3) ±0,1 Anslutning (Förstärkarutgångar) 4 mm stackningsbara kontakter eller 8-pin förstärkar-multikontakt Samtliga sju generatorers amplitud och fas kan kontinuerligt och individuellt justeras. Ingen områdesväxling krävs. Samtliga strömoch spänningsutgångar är helt överbelastnings- och kortslutningssäkrade och skyddade mot externa högspännings-transientsignaler och överhettning. Obs! Vid kontinuerlig likströmsgenerering (12 15 A) måste lastens impedans vara minst 0,2 Ohm. För generering vid lägre lastimpedans t.ex. kortslutning är tidsgränsen 1 minut. Hjälpspänningsutgång DC V DC Effekt 75 W vid 210 V Övrigt On-line mätning av utgående ström och spänning. Visas på den inbyggda displayen. Kalibreringskontroll när temperaturen ändras. En fullständig kalibrering kan när som helst genomföras med FREJAs kalibreringsbox. Det innebär att FREJA inte behöver lämnas bort för kalibrering. Endast kalibreringsboxen behöver lämnas bort för kalibrering en gång om året. Anslutning till PC (minst Pentium II 266 MHz, 32 MB RAM, Win 95/98/2000, NT 4,0) via den seriella porten. FREJA har en inbyggd omkopplare för att kunna växla mellan kommunikation till och från datorn och reläet. 1) Endast 50 eller 60 Hz AC + övertoner. 2) Parallellkoppling 3) För sinusformade signaler vid 50/60 Hz 4) THD+N: Värden vid 50/60 Hz vid max. amplitud, 50% effekt och resistiv belastning. Mätbandbredd 22 Hz - 22 khz. 9

10 Extra tillbehör Multikabel GPS200 MGTR GPS-enhet med tillbehör Provkabelset Kalibreringsbox Beställningsinformation Artikel Art. nr. Artikel Art. nr. FREJA 306 Inkl. FREJA Win, Två provkabelset, Hård transportväska Samma som ovan men med mjuk transportväska FREJA 306 basic unit Inkl. FREJA Win FREJA 306, LLA (Rogowski option) Inkl. FREJA Win, Två provkabelset, Hård transportväska Samma som ovan men med mjuk transportväska CF CF CF CF CF Tillbehör FREJA Multikabel Förkortar anslutningstiderna avsevärt. Består av ett flerpoligt kontaktdon som ansluts till FREJA 300:s spännings- och strömutgångar och ett antal banankontakter som ansluts till den skyddsreläutrustning som skall provas. Mätkabelsats Med beröringssäkra kontakter. 2 x 0,25 m, 2,5 mm2, 2 x 0,5 m, 2,5 mm2, 8 x 2 m, 2,5 mm2. I normala fall krävs två set av denna typ. Vikt: 0,8 kg GA GA FREJA 306 Basic Unit, LLA (Rogowski option) Kalibreringsbox CF Inkl. FREJA Win FREJA 306 Expert Samma som CF och med RELEX (databas) FREJA 306 Expert LLA (Rogowski option) Samma som CF och med RELEX (databas) Extra Ombyggnad av FREJA 300 till FREJA 306 FREJA Win uppgradering CF CF CF CF CF-8282X GPS200 MGTR GPS-mottagaren GPS200 - MGTR gör det möjligt att synkronisera två eller flera FREJA för att genomföra end-to-end-prov. End-to-end-prov ger snabba, tillförlitliga resultat som visar hur två eller fler reläskyddssystem samverkar. Enheten levereras med en 15 m kabel och en utomhusantenn. Längre kablar kan beställas. Kabelsamlare Kardborrband, 10 st. CF AA HUVUDKONTOR Megger Sweden AB Eldarvägen 4, Box TÄBY T F E seinfo@megger.com DISTRIKTSKONTOR Megger Sweden AB Grustagsgatan 4, HELSINGBORG T F E seinfo@megger.com Övriga säljkontor Dallas USA, Norristown USA, Toronto CANADA, Dover UK, Trappes FRANCE, Oberursel GERMANY, Johannesburg SOUTH AFRICA, Kingdom of BAHRAIN Mumbai INDIA, Chonburi THAILAND Sydney AUSTRALIA Certifierat enligt ISO 9001 och Med reservation för ändringar Art.nr. ZI-CF03S Doc. CF0699BS 2010 FREJA-306_DS_sv_V02 Megger är ett registrerat varumärke
