1 Stadsfastigheter Överordnat SCADA system BILAGA 5 Mediamätning FÖRFRÅGNINGSUNDERLAG Version 2013 : Antal sidor: 19 Utfärdat av

2 (ÖS) 2 (19) INNEHÅLLSFÖRTECKNING ALLMÄNT FÖRUTSÄTTNINGAR SIDA 3 3 DEFINITION 4 OPC TAGS FÖR M-BUS 4 MÄTARE OBJEKT (GENIES) 7 BESKRIVNING AV GENIES EXEMPELBILDER 10 18

3 (ÖS) 3 (19) ALLMÄNT Inom ansluts alla lokala mediamätare till centralt ÖS. Kommunikation från byggnadsnivå/fastighetsnivå sker via Ethernet, kommunikation mellan mediamätare sker via M-Bus till insamlingsenhet/ethernet-gateway. Insamlingsenheten kommunicerar M-Bus via en tvåtrådsbuss med en master vilken även spänningsmatar mätare. En omvandlare kan betjäna mätare i fler byggnader samtidigt som det kan finnas fler omvandlare per anläggning. För att möjliggöra åtkomst från andra system av data från mediamätare, används Piigab M-BusOPCServer som standardgränssnitt för mediamätare. FÖRUTSÄTTNINGAR Beteckningsstrukturer av varialbeltags i Bilaga 1 och CiFAS (Bilaga 2) komplettera i denna bilaga avseende OPC server. OPC-tags byggs upp av grupper (groups) vilka kan användas i ett eller fler steg samt items.

4 (ÖS) 4 (19) DEFINITION Uppbyggnad: ANLÄGGNING_BYGGNAD_SYSTEM_KOMPONENT_FUNKTION Exempel för en energimätares ackumulerade flöde och energi parameter: 1012_A_5601_VMM1_CNT 1012_A_5601_VMM1_E1 Exempel för en flödesmätares ackumulerad volym: 1012_A_5201_VM1_CNT För åtkomst via OPC krävs därutöver följande information: OPC-server Ethernet/M-bus omvandlare OPC TAGS FÖR M-BUS Beteckning för respektive OMVANDLARE definieras genom av att kombinera ANLÄGGNING med ett tvåställigt LÖPNUMMER enligt följande exempel: ANLÄGGNING LÖPNUMMER OMVANDLARE 1012_ för Avenboken 01 för den första omvandlaren i anläggningen OPC-tag byggs upp enligt följande: OPCSERVER//OMVANDLARE.BYGGNAD_SYSTEM_KOMPONENT.FUNKTION Notera att [Groups] och [items] särskiljs av en punkt (.) FUNKTION Exempel tag för acumulerad energi: OPC tag: 1012_01.A_5601_VMM1.E1 Parameter man ska läsa på aktuell mätare

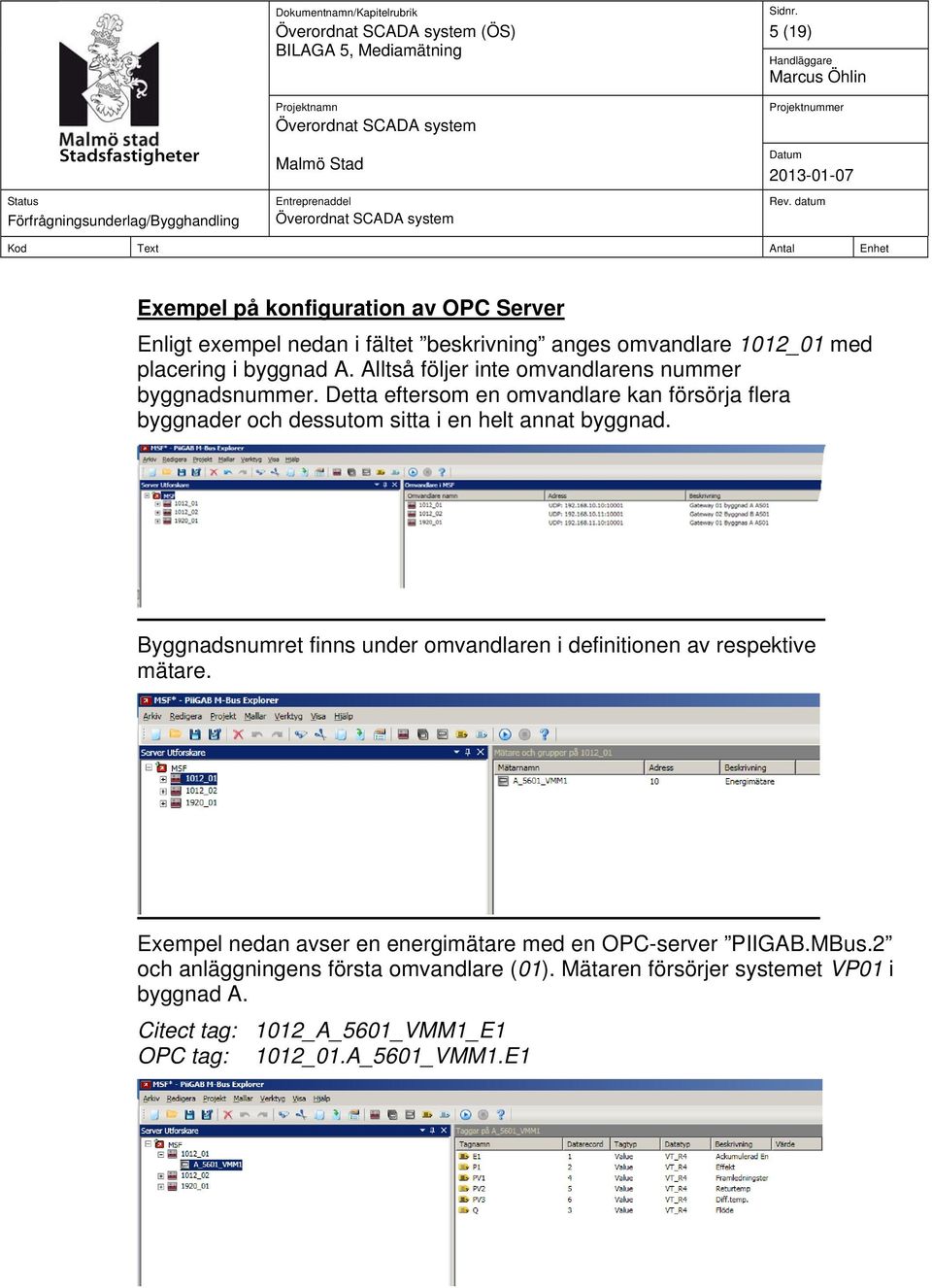

5 (ÖS) 5 (19) Exempel på konfiguration av OPC Server Enligt exempel nedan i fältet beskrivning anges omvandlare 1012_01 med placering i byggnad A. Alltså följer inte omvandlarens nummer byggnadsnummer. Detta eftersom en omvandlare kan försörja flera byggnader och dessutom sitta i en helt annat byggnad. Byggnadsnumret finns under omvandlaren i definitionen av respektive mätare. Exempel nedan avser en energimätare med en OPC-server PIIGAB.MBus.2 och anläggningens första omvandlare (01). Mätaren försörjer systemet VP01 i byggnad A. Citect tag: 1012_A_5601_VMM1_E1 OPC tag: 1012_01.A_5601_VMM1.E1

6 (ÖS) 6 (19) Exempel på OPC tag 1012_01.A_5601_VMM1.E1. Tag är definierad att finnas på DataRecord 1 i mätaren. Skalning till rimliga värden samt decimaler enligt denna bilaga sker i OPCservern.

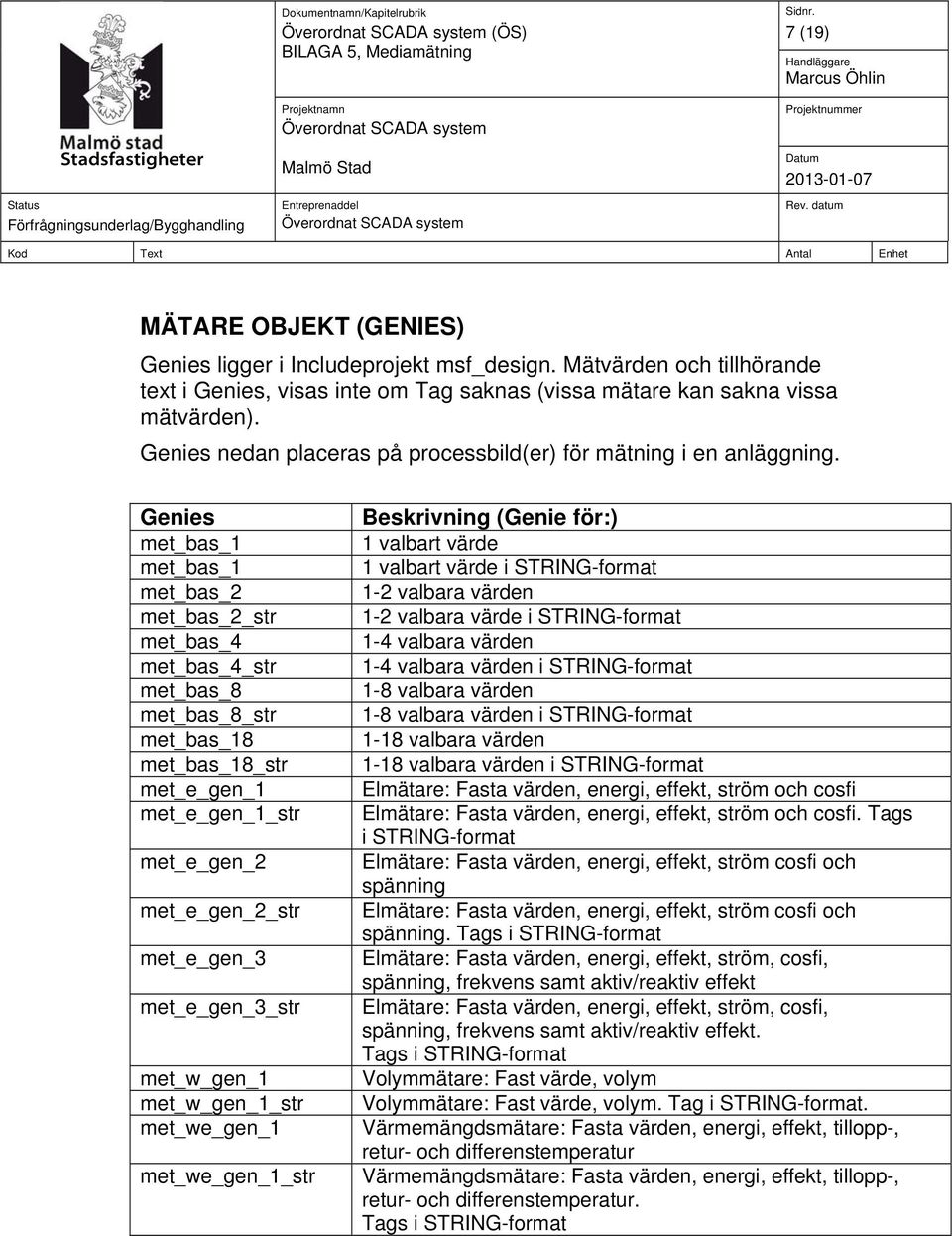

7 (ÖS) 7 (19) MÄTARE OBJEKT (GENIES) Genies ligger i Includeprojekt msf_design. Mätvärden och tillhörande text i Genies, visas inte om Tag saknas (vissa mätare kan sakna vissa mätvärden). Genies nedan placeras på processbild(er) för mätning i en anläggning. Genies met_bas_1 met_bas_1 met_bas_2 met_bas_2_str met_bas_4 met_bas_4_str met_bas_8 met_bas_8_str met_bas_18 met_bas_18_str met_e_gen_1 met_e_gen_1_str met_e_gen_2 met_e_gen_2_str met_e_gen_3 met_e_gen_3_str met_w_gen_1 met_w_gen_1_str met_we_gen_1 met_we_gen_1_str Beskrivning (Genie för:) 1 valbart värde 1 valbart värde i STRING-format 1-2 valbara värden 1-2 valbara värde i STRING-format 1-4 valbara värden 1-4 valbara värden i STRING-format 1-8 valbara värden 1-8 valbara värden i STRING-format 1-18 valbara värden 1-18 valbara värden i STRING-format Elmätare: Fasta värden, energi, effekt, ström och cosfi Elmätare: Fasta värden, energi, effekt, ström och cosfi. Tags i STRING-format Elmätare: Fasta värden, energi, effekt, ström cosfi och spänning Elmätare: Fasta värden, energi, effekt, ström cosfi och spänning. Tags i STRING-format Elmätare: Fasta värden, energi, effekt, ström, cosfi, spänning, frekvens samt aktiv/reaktiv effekt Elmätare: Fasta värden, energi, effekt, ström, cosfi, spänning, frekvens samt aktiv/reaktiv effekt. Tags i STRING-format Volymmätare: Fast värde, volym Volymmätare: Fast värde, volym. Tag i STRING-format. Värmemängdsmätare: Fasta värden, energi, effekt, tillopp-, retur- och differenstemperatur Värmemängdsmätare: Fasta värden, energi, effekt, tillopp-, retur- och differenstemperatur. Tags i STRING-format

8 (ÖS) 8 (19) Tagparametrar för mätare objekt EL _E1 _P, _P1 _I1, _I2, _I3 _U1, _U2, _U3 _F1, _F2, _F3 _COSFI _Pr1, _Pr2, _Pr2 _P1, _P2, _P3 Energi Effekt Ström Spänning Frekvens Cosfi Reaktiv effekt Aktiv effekt VÄRME (KYLA) _E1 _P1 _Q _CNT _PV1, _PV2, PV3 Energi Effekt Flöde Volym Temperaturer

9 (ÖS) 9 (19) Enheter, storheter och noggrannhet Typ Antal decimaler Enhet Temperatur: 1 C Volym vatten: 2 3 m Volym olja: 2 m 3 Flöde vatten (mediamätare värme): * * Energi (mediamätare, värme/el): 0 kwh Energi (mediamätare, värme/el): 2 MWh Effekt (mediamätare, värme/el): 2 kw Effekt (mediamätare, värme/el): 2 MW Spänning (mediamätare, el): 0 V Ström (mediamätare, el): 1 A Cos Fi (mediamätare, el): 2 - Frekvens (mediamätare, el): 0 Hz * FÖRESKRIVET ANTAL DECIMALER OCH ENHET. OM DETTA EJ FINNS, ANPASSAS UPPLÖSNING EFTER FUNKTION.

10 (ÖS) 10 (19) BESKRIVNING AV GENIES Objekt: ci_fas_meters.met_bas _1 (_str) Funktionsbeskrivning Mätare Information samt 1 mätvärde Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej param): Välj tag i drop-down-lista och ta bort parameter På samma rad, välj Tag_parameter i nästa dropdown-lista. Param1/Text/Format: Välj tagparameter i drop-down-lista Skriv in förklaringstext för Tag-värdet Skriv in önskat visnings format för resp. tag Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

11 (ÖS) 11 (19) Objekt: ci_fas_meters.met_bas_2, -4, -8, -18 (_str) Funktionsbeskrivning Mätare Information samt 2 (,4, 8,18) mätvärden Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag1 (-18) (ej param): Välj tag i drop-down-lista och ta bort parameter På samma rad, välj Tag_parameter i nästa dropdown-lista. Param1(-2)/Text/Format: Välj tagparameter i drop-down-lista Skriv in förklaringstext för Tag-värdet Skriv in visnings format för resp. tag Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

12 (ÖS) 12 (19) Objekt: ci_fas_meters.met_e_gen_1 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, Ström och cosfi. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi: Skriv in visnings format för resp. tag Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

13 (ÖS) 13 (19) Objekt: ci_fas_meters.met_e_gen_2 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, ström (L1-L3), cosfi och spänning (L1-L3). Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi, U1-3: Skriv in visnings format för resp. tag Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

14 (ÖS) 14 (19) Objekt: ci_fas_meters.met_e_gen_3 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, ström (L1-L3), cosfi och spänning (L1-L3) samt frekvens, aktiv och reaktiv effekt. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi, U1-3, F1-3, P1-3, Pr1-3: Skriv in visnings format för resp. tag

15 (ÖS) 15 (19) Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

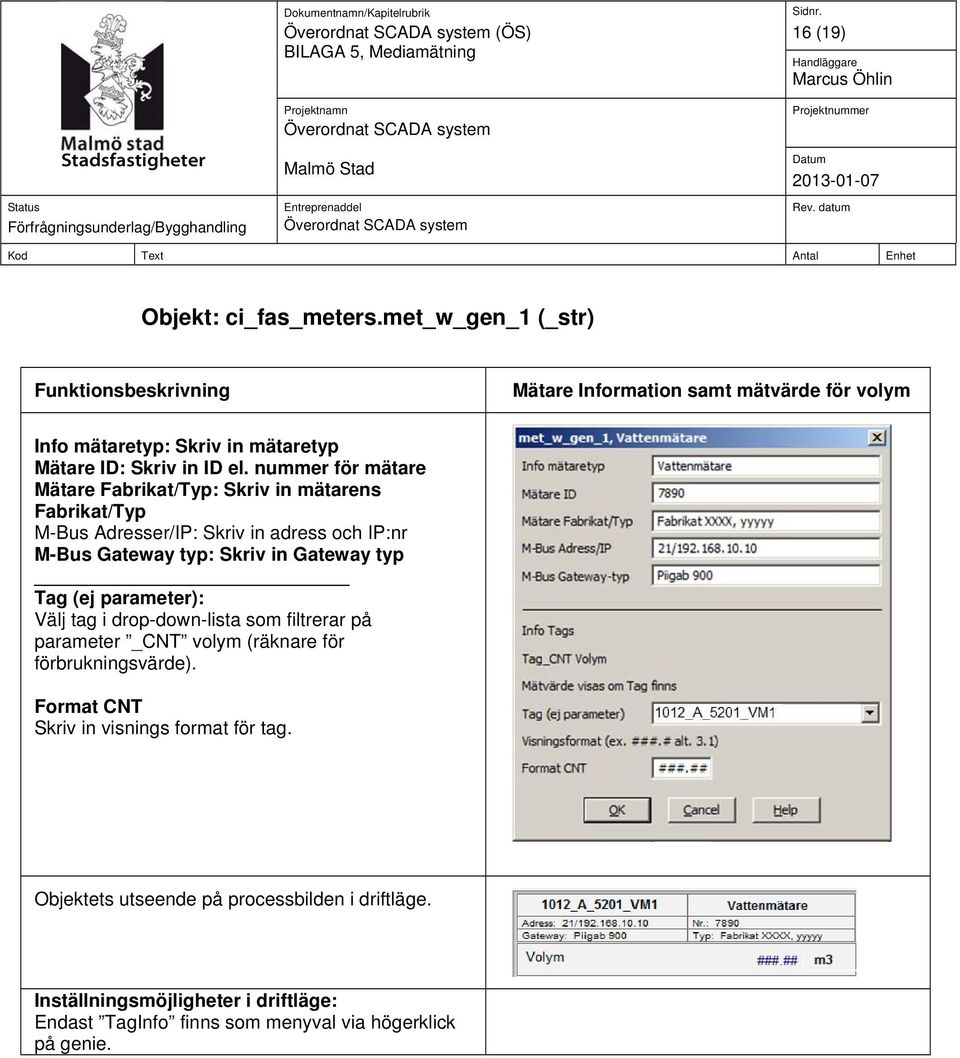

16 (ÖS) 16 (19) Objekt: ci_fas_meters.met_w_gen_1 (_str) Funktionsbeskrivning Mätare Information samt mätvärde för volym Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _CNT volym (räknare för förbrukningsvärde). Format CNT Skriv in visnings format för tag. Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

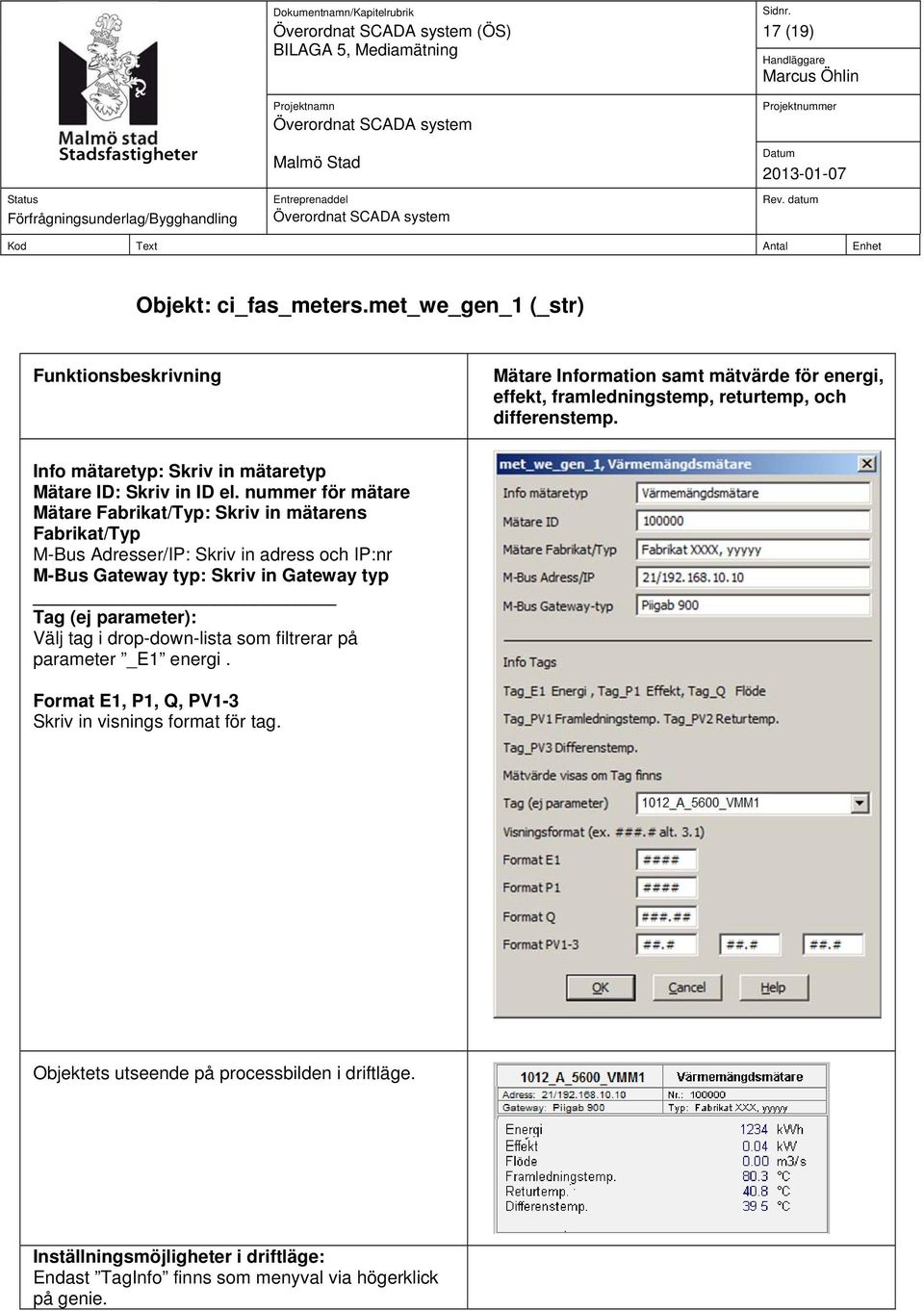

17 (ÖS) 17 (19) Objekt: ci_fas_meters.met_we_gen_1 (_str) Funktionsbeskrivning Mätare Information samt mätvärde för energi, effekt, framledningstemp, returtemp, och differenstemp. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 energi. Format E1, P1, Q, PV1-3 Skriv in visnings format för tag. Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

18 (ÖS) 18 (19) EXEMPELBILDER Mätare i byggnadsbild Mätare redovisas byggnadsvis. Knapp för energimätning konfigureras i Flextree samt läggs knapp i respektive byggnadsbild enligt nedan. I de fall där mätare inte får plats på en processbild, konfigureras en ny processbild samt i Flextree-meny namn Mätning 2 och ny knapp på byggnadsbilden.

19 (ÖS) 19 (19) Mätning i processsbild I Citect Graphics Editor hämtas genies för olika mätobjekttyper i library: msf_design/ci_fas_meters.
