1 FTX och FX återvinner men vem vinner? Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

2 Maratonvägen 579 lgh Den nya tidens hyresrätt Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

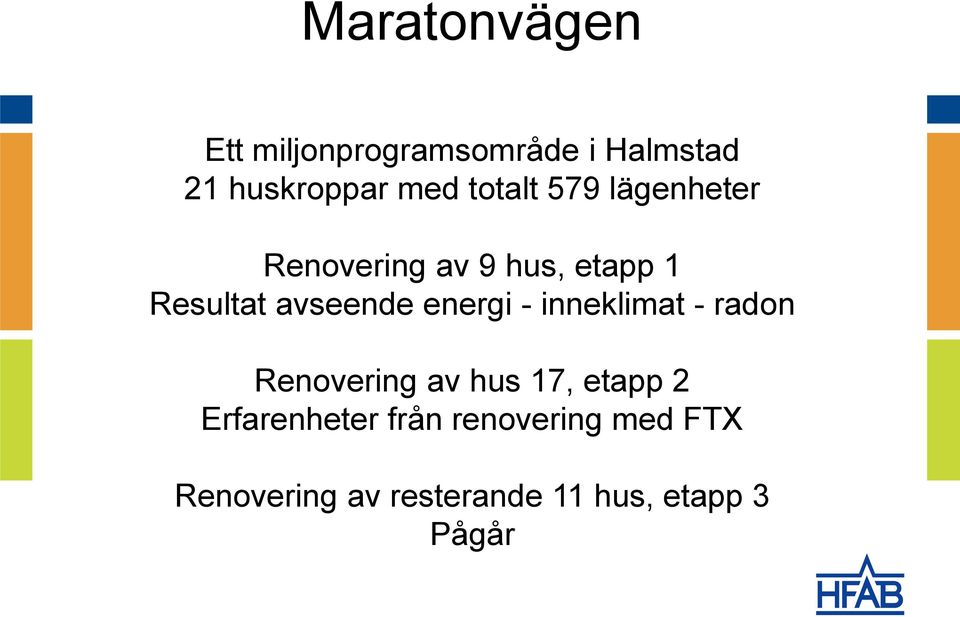

3 Maratonvägen Ett miljonprogramsområde i Halmstad 21 huskroppar med totalt 579 lägenheter Renovering av 9 hus, etapp 1 Resultat avseende energi - inneklimat - radon Renovering av hus 17, etapp 2 Erfarenheter från renovering med FTX Renovering av resterande 11 hus, etapp 3 Pågår

energi - inneklimat - radon Renovering av hus 17, etapp 2

4 Maratonvägen Kv Hästen Etapp 1 Halmstads Fastighets AB Etapp lägenheter Engagemang Respekt Ansvar Affärsmässighet

5 Maratonvägen Kv Hästen Etapp 1 Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet 1 fjv-uc erätts av 7 mindre fjv-uc Ny frånluftsventilation (F+FVP). Nytt tak. Fasader repareras&tätas. Fönster och balkongdörrar byts ut. Tilluftsventiler ovan fönster.

Ny frånluftsventilation (F+FVP). Nytt tak. Fasader repareras&tätas.

6 Maratonvägen Kv Hästen Etapp 1 Balkonger med betongräcken breddas och glasas in. Övriga balkonger renoveras. Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

7 Maratonvägen Kv Hästen Etapp 1 Entréer och trapphus förnyas. El och tele förbättras. Ökad säkerhet och trygghet. Tvättstugor renoveras Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

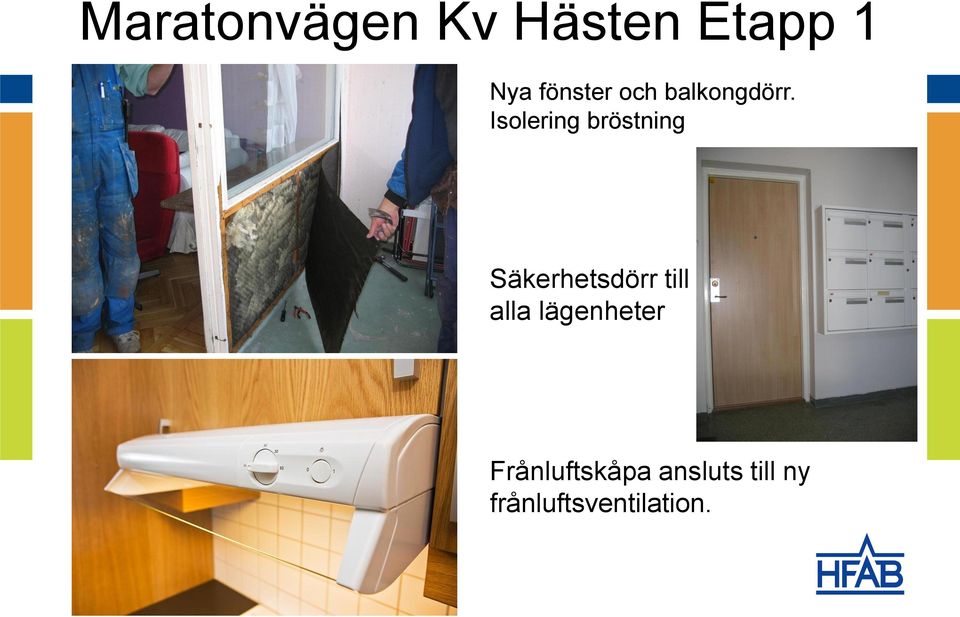

8 Maratonvägen Kv Hästen Etapp 1 Nya fönster och balkongdörr. Isolering bröstning Säkerhetsdörr till alla lägenheter Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet Frånluftskåpa ansluts till ny frånluftsventilation.

9 Resultat energiförbrukning Kv Hästen hus Kv Hästen hus år 2009 Kv Hästen hus år 2010 Kv Hästen hus år 2011 Kv Hästen hus år 2012(prognos) 140+9=149 kwh/m2 A-temp 111+9=120 kwh/m2 A-temp 98+7=105 kwh/m2 A-temp 89+8= 97 kwh/m2 A-temp OBSERVERA I Kv Hästen återvinns värme ur frånluften i endast 5 huskroppar av totalt 10 Frånluftsvärmepumparna var i full drift 1 mars 2011 och hus 17 med FTX togs i drift 1 oktober 2011

98+7=105 kwh/m2 A-temp 89+8= 97 kwh/m2 A-temp OBSERVERA I Kv Hästen återvinns värme ur frånluften i endast 5

10 Resultat energiförbrukning Kv Hästen hus 21, GRADDAGS KORR FÖRBRUKNING FÖRE OMBYGGNAD I MWH Mar10-Feb11 594MWh fjv+14mwh vp-el+33mwh fast.el = 641MWh = 125 kwh/m2 A-temp GRADDAGS KORR FÖRBRUKNING EFTER OMBYGGNAD I MWH Mar11-Feb12 328MWh fjv+85mwh vp-el+26mwh fast.el= 439MWh = 86 kwh/m2 A-temp

el = 641MWh 116 + 3 + 6 = 125 kwh/m2 A-temp GRADDAGS KORR FÖRBRUKNING EFTER

11 Resultat frånluftsvärmepumpar Kv Hästen hus 12,20,21 ( ) Hus 12 (betjänar hus 12-16) har använt 100,4 MWh el för att producera 357,9 MWh värme (nettobesparing 257,5 MWh) vilket ger en värmefaktor på 3.6 och en minskad kostnad på 141 kkr Hus 20 (betjänar hus 19-20) har använt 39,2 MWh el för att producera 152,3 MWh värme (nettobesparing 113,1 MWh) vilket ger en värmefaktor på 3.9 och en minskad kostnad på 65 kkr Hus 21 (betjänar hus 21) har använt 75.5 MWh el för att producera MWh värme (nettobesparing MWh) vilket ger en värmefaktor på 3.6 och en minskad kostnad på 107 kkr

6 och en minskad kostnad på 141 kkr Hus 20 (betjänar hus 19-20) har använt 39,2 MWh el för att producera 152,3 MWh värme (nettobesparing 113,1 MWh)

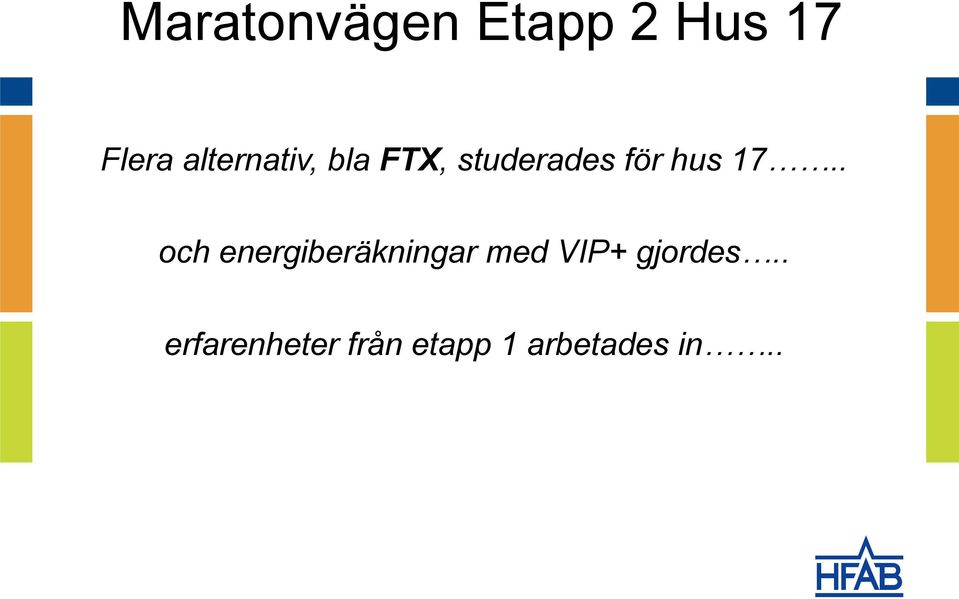

12 Maratonvägen Etapp 2 Hus 17 Flera alternativ, bla FTX, studerades för hus 17.. och energiberäkningar med VIP+ gjordes.. erfarenheter från etapp 1 arbetades in..

13 Maratonvägen Etapp 2 Hus 17 Renoverades i stort sett likt etapp I men. FTX-ventilation installerades Alla lägenheter täthetsprovades Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

14 Maratonvägen Etapp 2 Hus 17 Vald utformning 2 centrala FTX-aggregat med motströmsväxlare ny isolering på vind och nytt yttertak likt etapp 1 nya fönster med u-värde 1,0 alla lägenheter täthetsprovades

15 Argument för vald lösning RADON I sovrum och vardagsrum tillförs förvärmd tilluft vilket säkrar att radon ventileras bort KOMFORT Förvärmd tilluft med FTX ger högre komfort än kall uteluft som tillförs direkt utifrån. Dragproblemen minskar ELANVÄNDNING Total energianvändning något högre med än F+FVP men andelen el betydligt lägre FTX

komfort än kall uteluft som tillförs direkt utifrån.

16 Täthet Vid täthetsprovning enligt EN 13829:2000 av respektive lägenhet är målsättningen att ett luftläckage om max 0.5 l/s,m2 ytterväggsarea skall uppmätas. Entreprenören skall utföra och verifiera luftläckagesökning över i entreprenaden åtgärdade fönster- och dörrpartier med hjälp av lufthastighetsgivare samt värmekamera

17 Resultat energiförbrukning Kv Hästen hus 17&18, okt10-sep12 FÖRE OMBYGGNAD KORR FÖRBRUKNING I MWH (Hus 17&18) Okt10-Sep MWh fjv + 37 MWh fast.el = 801 MWh (120kWh/m2) EFTER OMBYGGNAD KORR FÖRBRUKNING I MWH (Hus 17&18) Okt11-Sep MWh fjv+ 52 MWh fast.el = 690 MWh (103kWh/m2) Fjärrvärmeförbrukningen minskade 126 MWh, -96 kkr/år Elförbrukningen ökade 15 MWh, +20 kkr/år Hus 17 (Energiberäkning VIP+) 83 kwh/m2 värme + 9 kwh/m2 fast.el = 92 kwh/m2 A-temp

el = 801 MWh (120kWh/m2) EFTER OMBYGGNAD KORR FÖRBRUKNING I MWH (Hus 17&18) Okt11-Sep12 638 MWh fjv+ 52 MWh fast.

18 Maratonvägen Kv Husaren Etapp 3 Halmstads Fastighets AB Engagemang Respekt Ansvar Affärsmässighet

19 Maratonvägen Kv Husaren Etapp 3 Ombyggnad lik tidigare etapper pågår Byte av fönster och fönsterdörrar likt etapp 2 Nytt yttertak med tilläggsisolering Frånluftsventilation likt etapp 1 där värmen återvinns i samtliga 11 hus och betjänar samtliga hus via 3 st fjärrvärmeundercentraler med varsin frånluftsvärmepump (systemutformning lik etapp 1, hus 21)

etapp 1 där värmen återvinns i samtliga 11 hus och betjänar samtliga hus via 3 st

20 Maratonvägen Kv Husaren Etapp 3 Energiförbrukning FÖRE: Husaren hus 1-11 år 2009 Husaren hus 1-11 år =151 kwh/m2 A-temp =132 kwh/m2 A-temp EFTER: Husaren hus 1-11 år 2014 (prognos) 60+6= 66 kwh/m2 A-temp (varav 26 kwh/m2 köpt el) OBS Minskningen 2010 beror på de 3 nya fjärrvärmeundercentralerna som medfört att kulvertförlusterna minskat.

1-11 år 2014 (prognos) 60+6= 66 kwh/m2 A-temp (varav 26 kwh/m2 köpt el) OBS Minskningen

21 Kv Siken 6, ENERGYWELL Värmeåtervinning ur frånluft FÖRE: Siken 6, 15 lgh, år 2011 A-temp =134 kwh/m2 A-temp år 2012 (prognos) 84+15= 99 kwh/m2 EFTER: Siken 6, 15 lgh, år 2013 (prognos) 50+15= 65 kwh/m2 A-temp

22 Kv Karl XI, servicehus, Byte av 28 år gamla FTX-aggregat FÖRE: Karl XI, 123 lgh, år =114 kwh/m2 A-temp EFTER: Karl XI, 123 lgh, år 2013 (prognos) 47+21= 68 kwh/m2 A-temp PAY-BACK 5-8 år för 6 aggregat betjänande lägenheter PAY-BACK år för 3 aggregat för matsal, samling, dagcentral PAY-BACK 16 år för 2 aggregat betjänande kök, garage

23 Sammanfattning F Central EC-fläkt + utetemperaturkompenserad tryckreglering FX Konventionell systemlösning med köldbärarledning mellan återvinningsbatteri vid frånluftsfläktar och värmepump i undercentral Alternativ systemlösning med värmepump i anslutning till frånluftsfläktar och värmebärarledning till värmeundercentral FTX Motströmsväxlare eller roterande växlare EC-motorer

24 Avslutning Att våra nya hus blir energisnåla är viktigt. men att våra gamla hus blir energisnålare är också viktigt! FTX eller FX? Det är inte frågan om antingen eller utan om både och...
