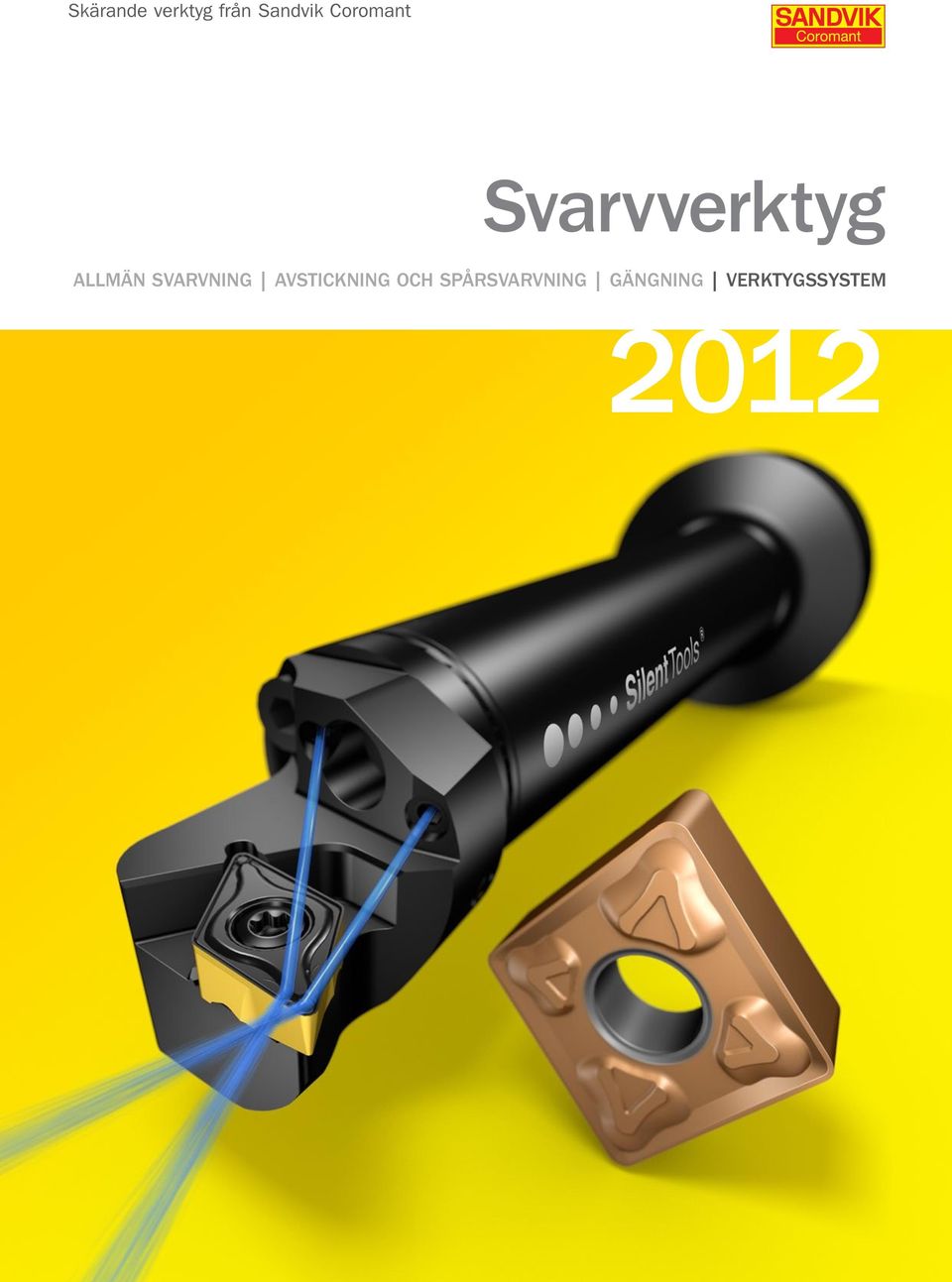

Skärande verktyg från Sandvik Coromant. Svarvverktyg ALLMÄN SVARVNING AVSTICKNING OCH SPÅRSVARVNING GÄNGNING VERKTYGSSYSTEM 2012

Storlek: px
Starta visningen från sidan:

Download "Skärande verktyg från Sandvik Coromant. Svarvverktyg ALLMÄN SVARVNING AVSTICKNING OCH SPÅRSVARVNING GÄNGNING VERKTYGSSYSTEM 2012"

Transkript

1 Skärande verktyg från Sandvik oromant Svarvverktyg ALLMÄN SVARVNN AVSTKNN O SPÅRSVARVNN ÄNNN 2012

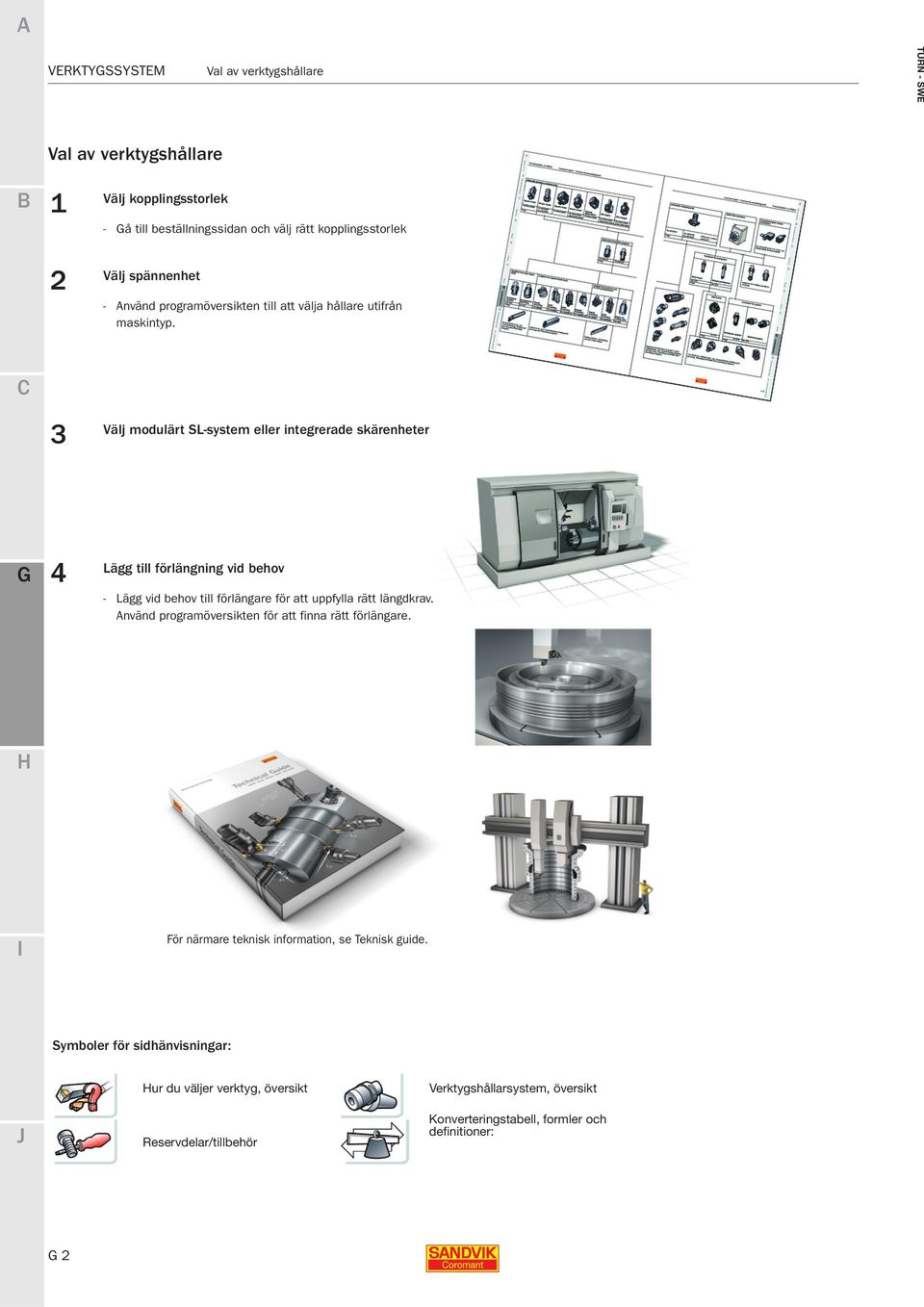

2 Val av verktygshållare Val av verktygshållare 1 Välj kopplingsstorlek - å till beställningssidan och välj rätt kopplingsstorlek 2 Välj spännenhet - Använd programöversikten till att välja hållare utifrån maskintyp. 3 Välj modulärt SL-system eller integrerade skärenheter 4 Lägg till förlängning vid behov - Lägg vid behov till förlängare för att uppfylla rätt längdkrav. Använd programöversikten för att finna rätt förlängare. För närmare teknisk information, se Teknisk guide. Symboler för sidhänvisningar: ur du väljer verktyg, översikt Reservdelar/tillbehör Verktygshållarsystem, översikt Konverteringstabell, formler och definitioner: Val av verktygshållare 2

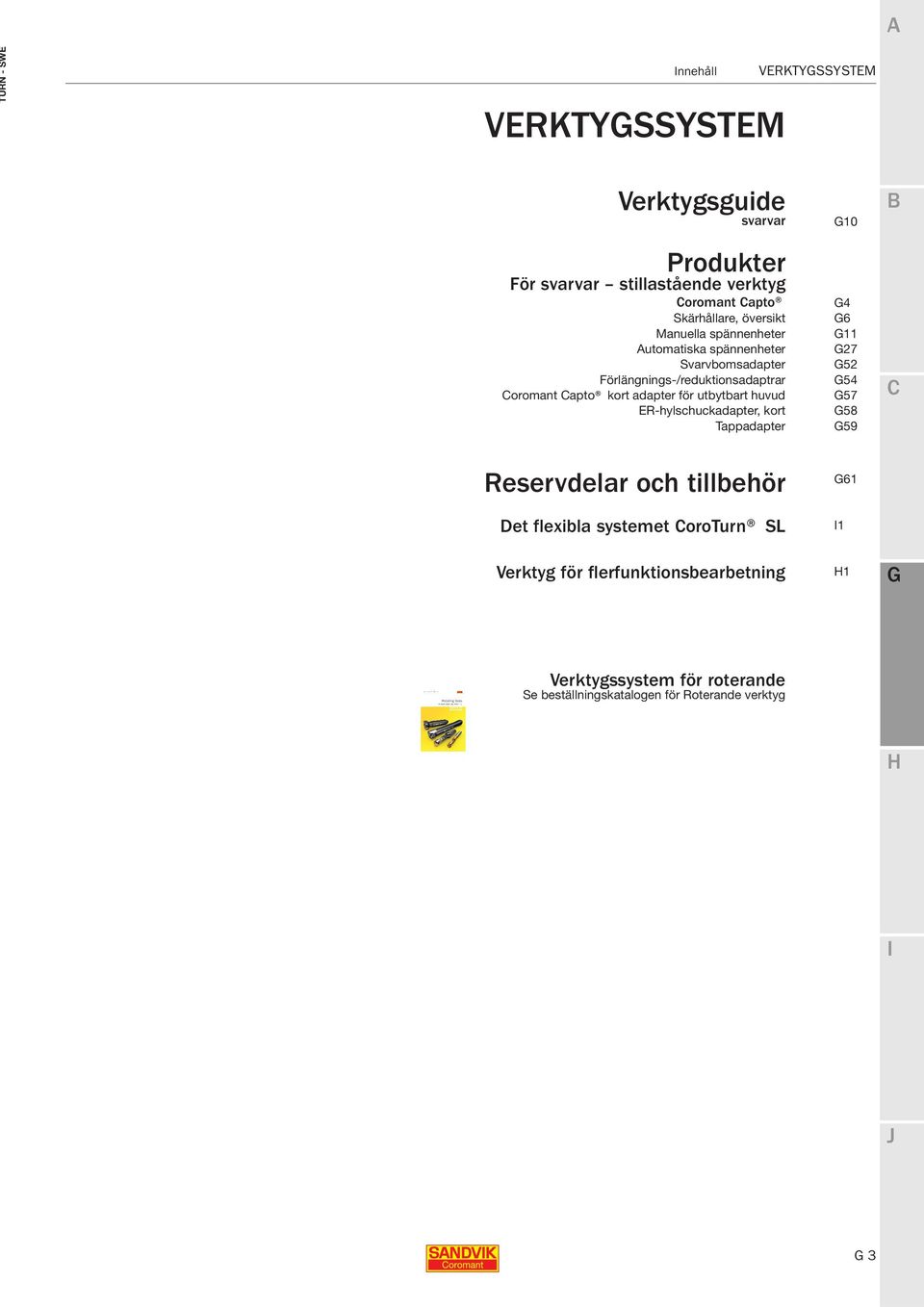

3 nnehåll Verktygsguide svarvar Produkter För svarvar stillastående verktyg oromant apto Skärhållare, översikt Manuella spännenheter Automatiska spännenheter Svarvbomsadapter Förlängnings-/reduktionsadaptrar oromant apto kort adapter för utbytbart huvud ER-hylschuckadapter, kort Tappadapter Reservdelar och tillbehör Det flexibla systemet oroturn SL Verktyg för flerfunktionsbearbetning Verktygssystem för roterande Se beställningskatalogen för Roterande verktyg nnehåll 3

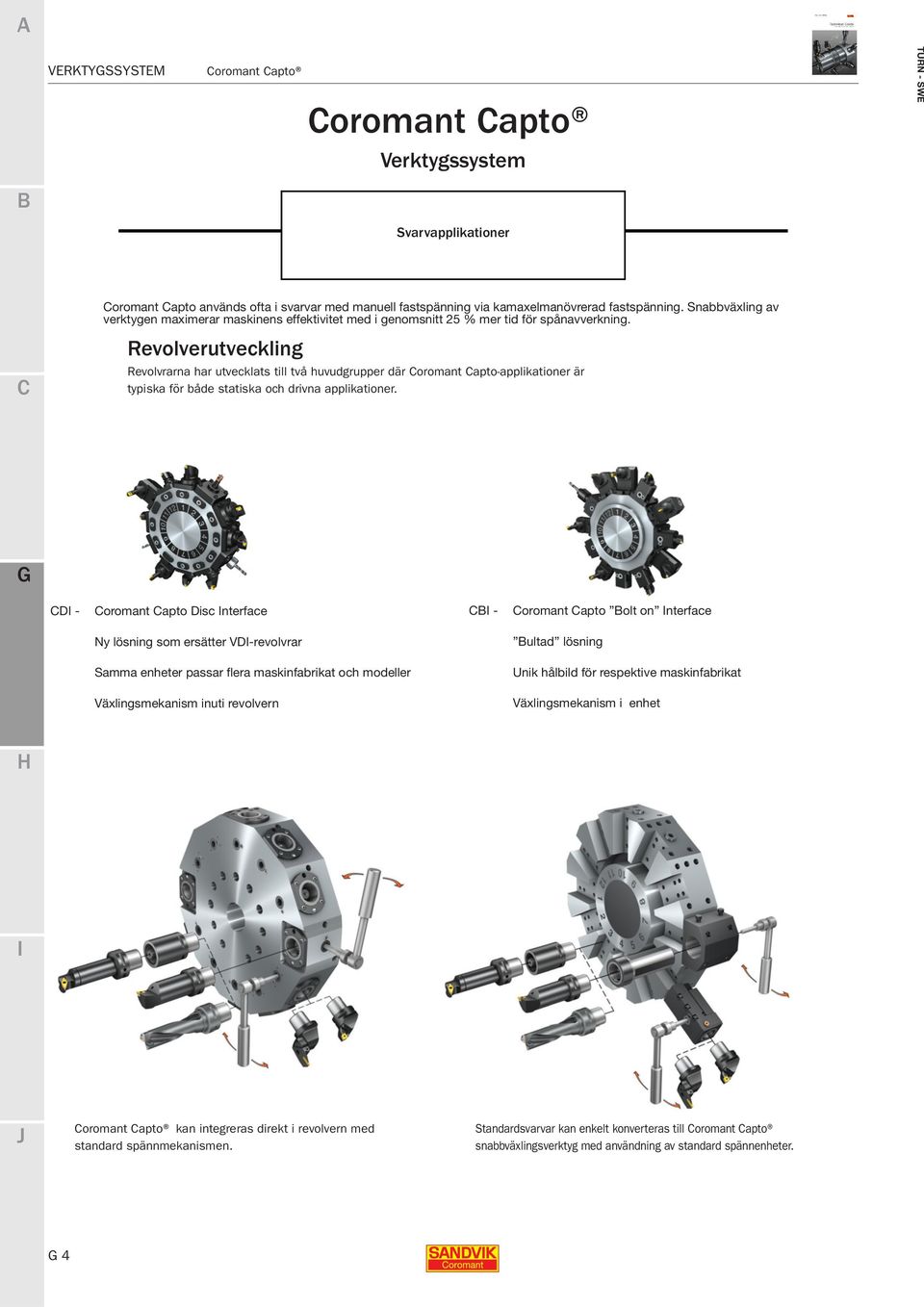

4 oromant apto oromant apto Verktygssystem Svarvapplikationer oromant apto används ofta i svarvar med manuell fastspänning via kamaxelmanövrerad fastspänning. Snabbväxling av verktygen maximerar maskinens effektivitet med i genomsnitt 25 % mer tid för spånavverkning. Revolverutveckling Revolvrarna har utvecklats till två huvudgrupper där oromant apto-applikationer är typiska för både statiska och drivna applikationer. D - oromant apto Disc nterface - oromant apto olt on nterface Ny lösning som ersätter VD-revolvrar ultad lösning Samma enheter passar flera maskinfabrikat och modeller Unik hålbild för respektive maskinfabrikat Växlingsmekanism inuti revolvern Växlingsmekanism i enhet oromant apto kan integreras direkt i revolvern med standard spännmekanismen. Standardsvarvar kan enkelt konverteras till oromant apto snabbväxlingsverktyg med användning av standard spännenheter. oromant apto 4

5 oromant apto snabbväxling oromant apto Verktygsalternativ Ett snabbväxlingssystem är: Snabbt och effektivt verktygsbyte Skärbyte utanför maskinen Möjlighet till förinställningar Mindre än 180 för fastspänning och lossning Kamaxelmanövrerad Det mest ekonomiska systemet för: Småserietillverkning, kortare omställningsstider Operationer med frekventa skärbyten Vertikal automatisering Stora komponenter kräver lösning med vertikala verktygsrammar. är har brist på verktygskapacitet länge varit ett stort problem. oromant apto, antingen hydraulisk med automatisk verktygsväxling (AT) eller anpassade manuella spännenheter, är nu en vanligare lösning i dessa maskiner. oromant apto Verktygsalternativ 5

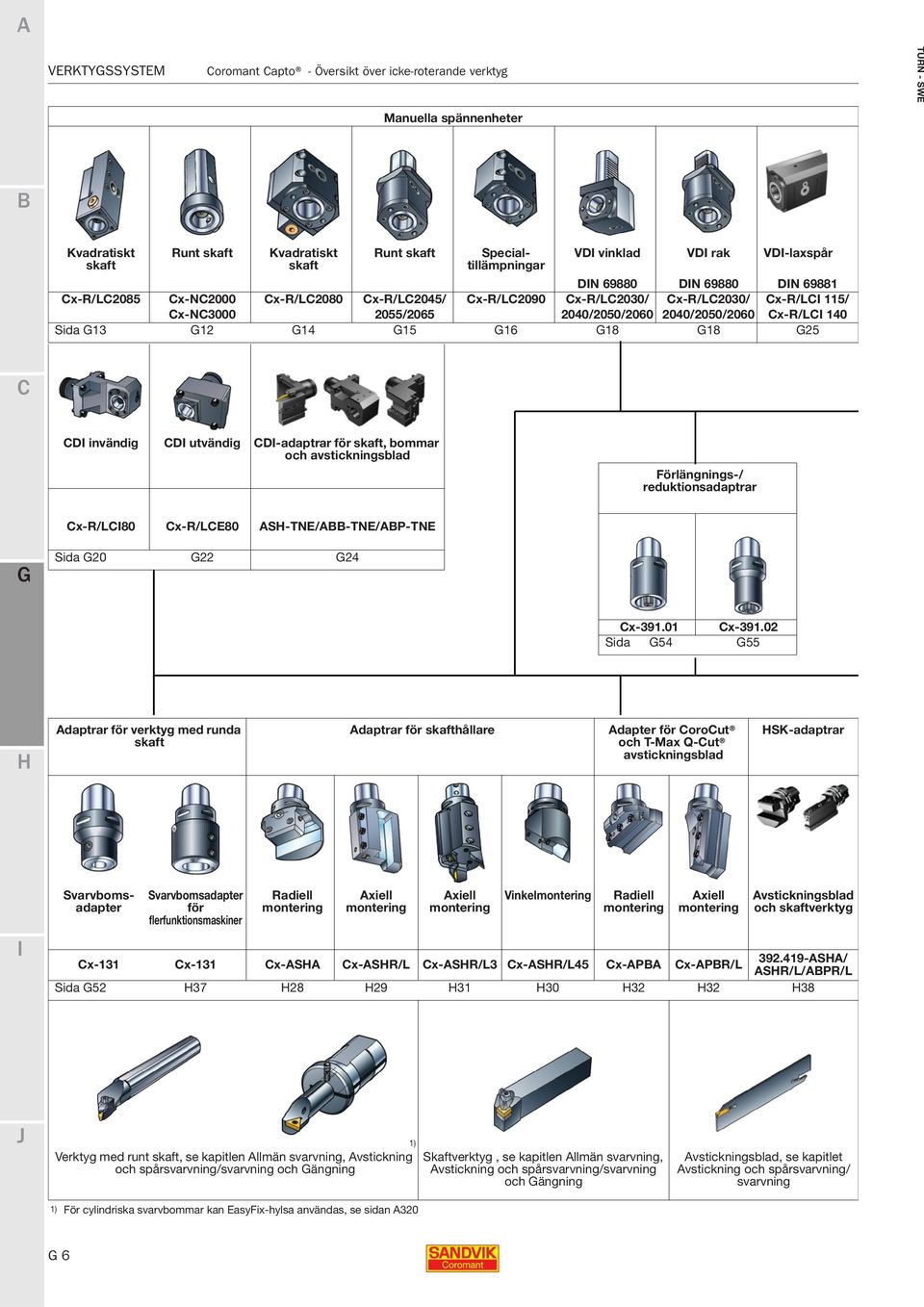

6 oromant apto - Översikt över icke-roterande verktyg Manuella spännenheter Kvadratiskt skaft Runt skaft Kvadratiskt skaft Runt skaft VD vinklad VD rak VD-laxspår DN DN DN x-r/l2085 x-n2000 x-r/l2080 x-r/l2045/ x-r/l2090 x-r/l2030/ x-r/l2030/ x-r/l 115/ x-n / /2050/ /2050/2060 x-r/l 140 Sida D invändig D utvändig D-adaptrar för skaft, bommar och avstickningsblad Förlängnings-/ reduktionsadaptrar x-r/l80 x-r/le80 AS-TNE/A-TNE/AP-TNE Sida x x Sida Adaptrar för verktyg med runda skaft Adaptrar för skafthållare Adapter för orout och T-Max Q-ut avstickningsblad SK-adaptrar Specialtillämpningar Svarvbomsadapter Svarvbomsadapter för flerfunktionsmaskiner Radiell montering Axiell montering Axiell montering Vinkelmontering Radiell montering Axiell montering Avstickningsblad och skaftverktyg x-131 x-131 x-asa x-asr/l x-asr/l3 x-asr/l45 x-apa x-apr/l ASA/ ASR/L/APR/L Sida ) Verktyg med runt skaft, se kapitlen Allmän svarvning, Avstickning och spårsvarvning/svarvning och ängning Skaftverktyg, se kapitlen Allmän svarvning, Avstickning och spårsvarvning/svarvning och ängning Avstickningsblad, se kapitlet Avstickning och spårsvarvning/ svarvning 1) För cylindriska svarvbommar kan EasyFix-hylsa användas, se sidan A320 oromant apto Översikt över icke-roterande verktyg 6

7 oromant apto - Översikt över icke-roterande verktyg Automatiska spännenheter D Drivna verktygshållare Flerfunktionsmaskiner Maskinanpassade spännenheter, drivna enheter och hållare för avstickningsblad x-n5010/x- N5110/ x-n5210 Utvändig nvändig x-dne80 x-dn80 Mazak, Mori Seiki, Doosan, Nakamura-Tome, Okuma etbreak Sida Sida 35 Förlängnings-/ reduktionsadaptrar SK oroturn SL-adaptrar oroturn SL svarvbommar 180 roterad polygon x r x r 392.T..SL 392.T..SL70 Sida Stålskaft Vibrationsdämpade svarvbommar x-a570/x-570 x-a570/x-570 Sida oroturn SL70 Minirevolver oroturn SL-systemet x-sl70 Sida 100 oromant apto skärenheter för ut- och invändig bearbetning, se kapitlen Allmän svarvning, Avstickning och spårsvarvning/ svarvning, ängning och Flerfunktionsbearbetning. Svarvbomsadapter Utvändig adapter oroturn SL70, skärhuvuden, se kapitlet oroturn SL. x-a570/x-570 x-a570/x-570 x-a570/x-570 Sida 14 Sida För oroturn SL-skärhuvuden, se kapitlet oroturn SL. oromant apto Översikt över icke-roterande verktyg 7

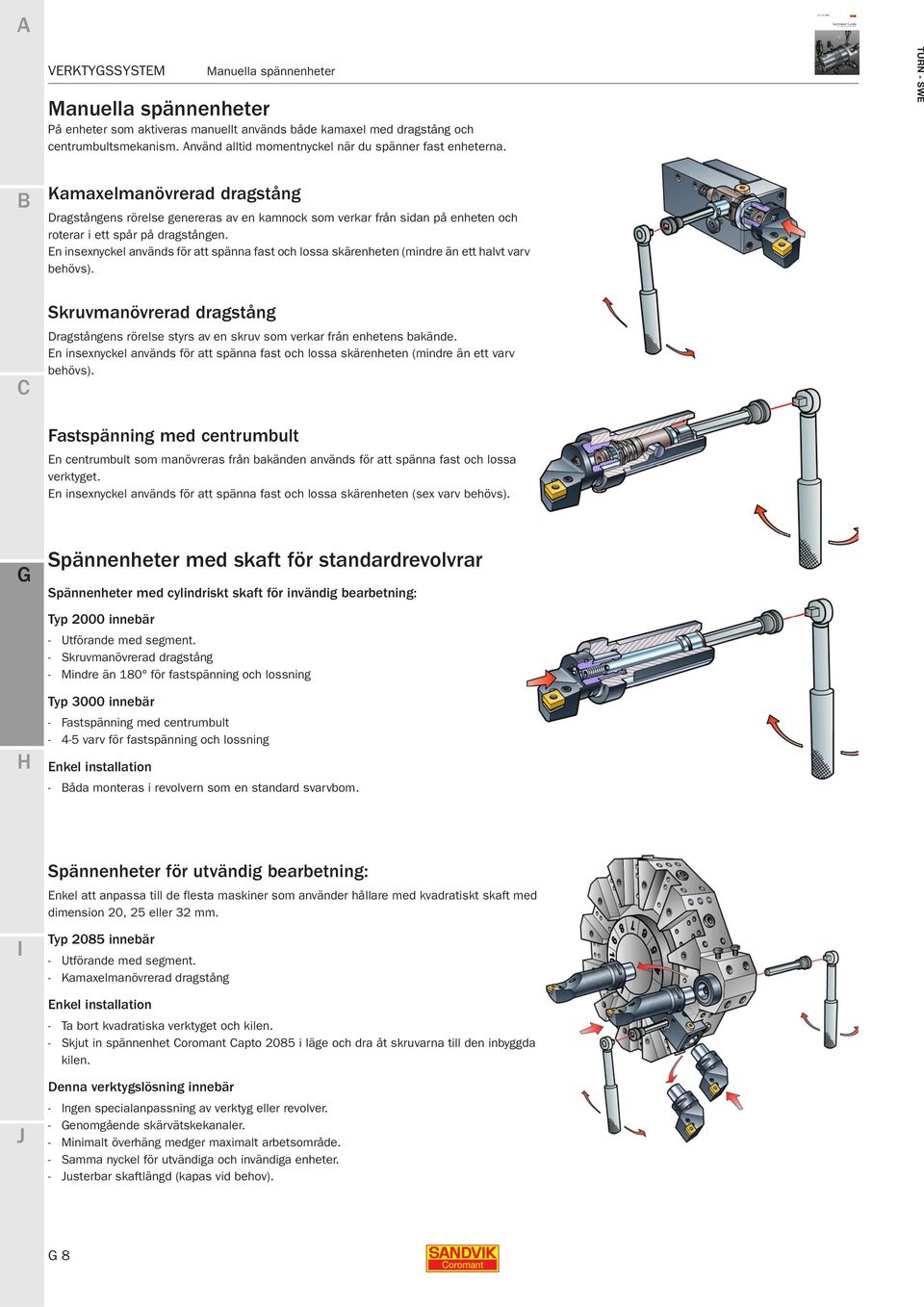

8 Manuella spännenheter Manuella spännenheter På enheter som aktiveras manuellt används både kamaxel med dragstång och centrumbultsmekanism. Använd alltid momentnyckel när du spänner fast enheterna. Kamaxelmanövrerad dragstång Dragstångens rörelse genereras av en kamnock som verkar från sidan på enheten och roterar i ett spår på dragstången. En insexnyckel används för att spänna fast och lossa skärenheten (mindre än ett halvt varv behövs). Skruvmanövrerad dragstång Dragstångens rörelse styrs av en skruv som verkar från enhetens bakände. En insexnyckel används för att spänna fast och lossa skärenheten (mindre än ett varv behövs). Fastspänning med centrumbult En centrumbult som manövreras från bakänden används för att spänna fast och lossa verktyget. En insexnyckel används för att spänna fast och lossa skärenheten (sex varv behövs). Spännenheter med skaft för standardrevolvrar Spännenheter med cylindriskt skaft för invändig bearbetning: Typ 2000 innebär - Utförande med segment. - Skruvmanövrerad dragstång - Mindre än 180 för fastspänning och lossning Typ 3000 innebär - Fastspänning med centrumbult varv för fastspänning och lossning Enkel installation - åda monteras i revolvern som en standard svarvbom. Spännenheter för utvändig bearbetning: Enkel att anpassa till de flesta maskiner som använder hållare med kvadratiskt skaft med dimension 20, 25 eller 32 mm. Typ 2085 innebär - Utförande med segment. - Kamaxelmanövrerad dragstång Enkel installation - Ta bort kvadratiska verktyget och kilen. - Skjut in spännenhet oromant apto 2085 i läge och dra åt skruvarna till den inbyggda kilen. Denna verktygslösning innebär - ngen specialanpassning av verktyg eller revolver. - enomgående skärvätskekanaler. - Minimalt överhäng medger maximalt arbetsområde. - Samma nyckel för utvändiga och invändiga enheter. - usterbar skaftlängd (kapas vid behov). Manuella spännenheter 8

9 Manuella spännenheter för specialtillämpningar Manuella spännenheter Typ 2090 spännenheten är utformad för att specialanpassas till maskinen. Konstruktionsanvisningar för anpassning av dessa enheter finns på beställningssidan. Spännenheter för revolvrar enligt DN (VD) Denna verktygslösning innebär - ngen specialanpassning av verktyg eller revolver. - enomgående skärvätskekanaler. - Minimalt överhäng medger maximalt arbetsområde. - Samma nyckel för utvändiga och invändiga enheter. VD spännenheter för utvändiga och invändiga operationer - Utförande med segment. - Snabbväxling 1/2 varv för att spänna fast eller lossa verktyget. - Samma längdmått för motsvarande vinklade l tz och raka l 1z enheter så att kollisionsrisken minskar. - Två olika l 1x dimensioner finns för vinklade enheter. D oromant apto Disc nterface - Ny lösning som ersätter VD-revolvrar - Samma enheter passar flera maskinfabrikat och modeller - Växlingsmekanism inuti revolvern Manuella spännenheter 9

10 Verktygsalternativ Manuella spännenheter Konventionella revolvrar Manuellt manövrerade oromant apto spännenheter - Kamaxelmanövrerad - Skruvmanövrerade - entrumbultmanövrerade A Spännenheter av skafttyp - Verktyg med kvadratiska och runda skaft såväl som oromant apto-enheter för utvändiga och invändiga operationer oromant apto spännenheter för revolvrar enligt DN (VD) - Vinklade och raka spännenheter för utvändiga och invändiga operationer ydrauliska spännenheter - Manuellt knappmanövrerad - elautomatisk verktygsväxling möjlig Manuella spännenheter 10

11 oromant apto - Spännenheter ur man väljer spännenheter i skaftutförande, 2000, 3000 och 2085 Utvändig bearbetning nvändig bearbetning Övre revolver Övre revolver Spännenhet R2085 Upp och ned Spännenhet N2000/3000 Upp och nedvänd Skärenheter i högerutförande Skärenheter i högerutförande Spännenhet R2085 Undre revolver Spännenhet N2000/3000 Undre revolver Medurs spindelrotation Utvändig bearbetning Övre revolver Spännenhet L2085 nvändig bearbetning Övre revolver Spännenhet N2000/3000 Skärenheter i vänsterutförande Skärenheter i vänsterutförande Spännenhet L2085 Upp och ned Undre revolver Spännenhet N2000/3000 Upp och nedvänd Undre revolver Moturs spindelrotation Applikationsguide för typ 2000 och 3000 En täckplugg (X-P-01) måste användas i spännenheten när ingen skärenhet är monterad. Som framgår av diagrammet och tabellen finns ingen risk för kollision mellan arbetsstycket och täckpluggen vid plansvarvning med användning av spännenhet X-R/L Spännenhet X-R/L 2085 Täckplugg Dimensioner, mm (tum) f 1 l tz l 1z l 23 3-R/L (.87) 18 (.71) N2000/ (.71) 21 (.83) 4-R/L (1.06) 23 (.91) N2000/ (.79) 24 (.94) 5-R/L (1.38) 32 (1.26) N2000/ (.94) 29 (1.14) oromant apto Spännenheter 11

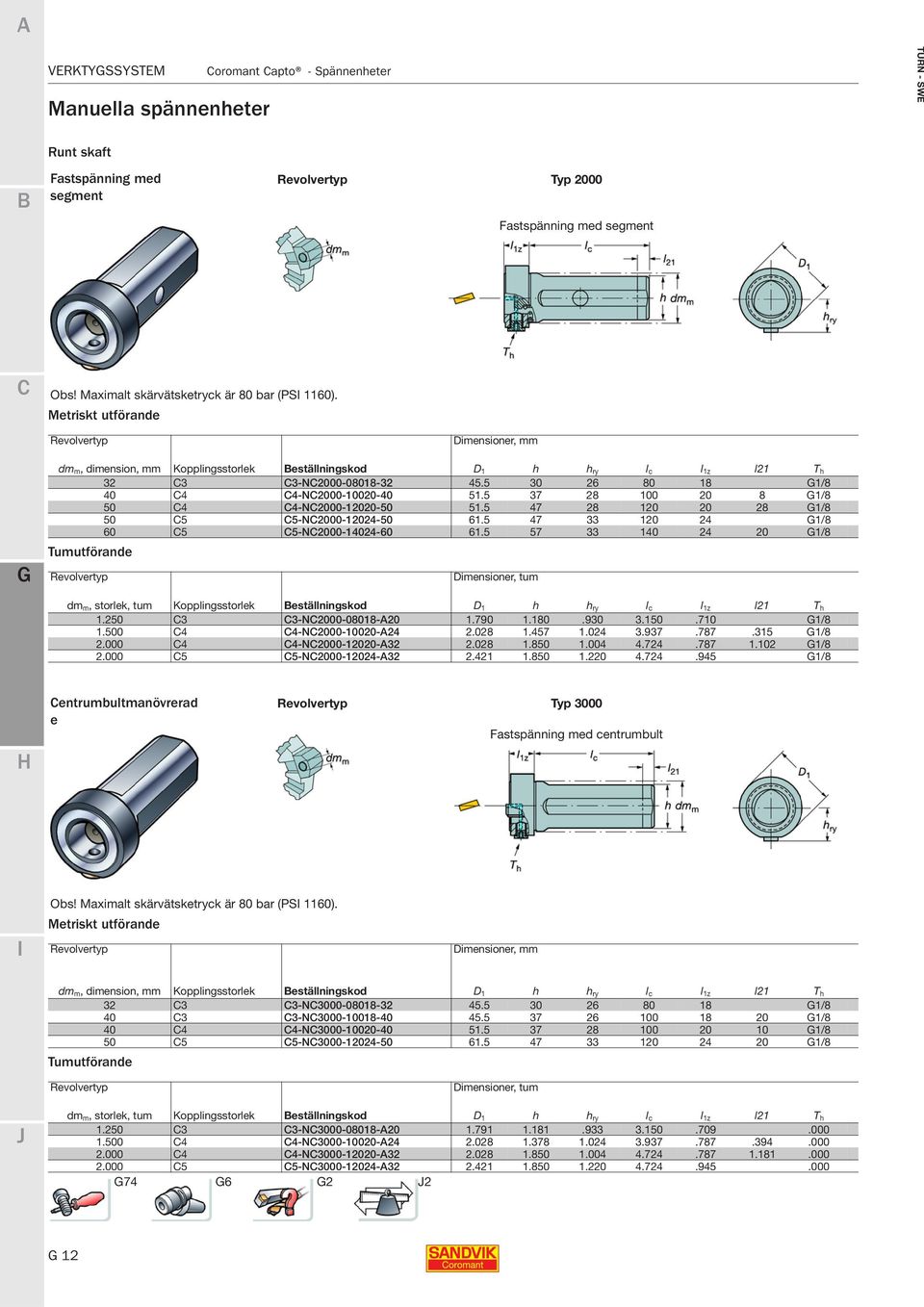

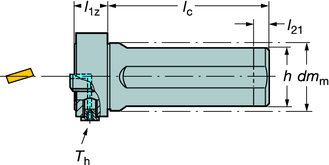

12 Manuella spännenheter oromant apto - Spännenheter Runt skaft Fastspänning med segment Revolvertyp Typ 2000 Fastspänning med segment Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Revolvertyp Dimensioner, mm dm m, dimension, mm Kopplingsstorlek eställningskod D 1 h h ry l c l 1z l21 T h N / N / N / N / N /8 Tumutförande Revolvertyp Dimensioner, tum dm m, storlek, tum Kopplingsstorlek eställningskod D 1 h h ry l c l 1z l21 T h N A / N A / N A / N A /8 entrumbultmanövrerad e Revolvertyp Typ 3000 Fastspänning med centrumbult Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Revolvertyp Dimensioner, mm dm m, dimension, mm Kopplingsstorlek eställningskod D 1 h h ry l c l 1z l21 T h N / N / N / N /8 Tumutförande Revolvertyp Dimensioner, tum dm m, storlek, tum Kopplingsstorlek eställningskod D 1 h h ry l c l 1z l21 T h N A N A N A N A oromant apto Spännenheter 12

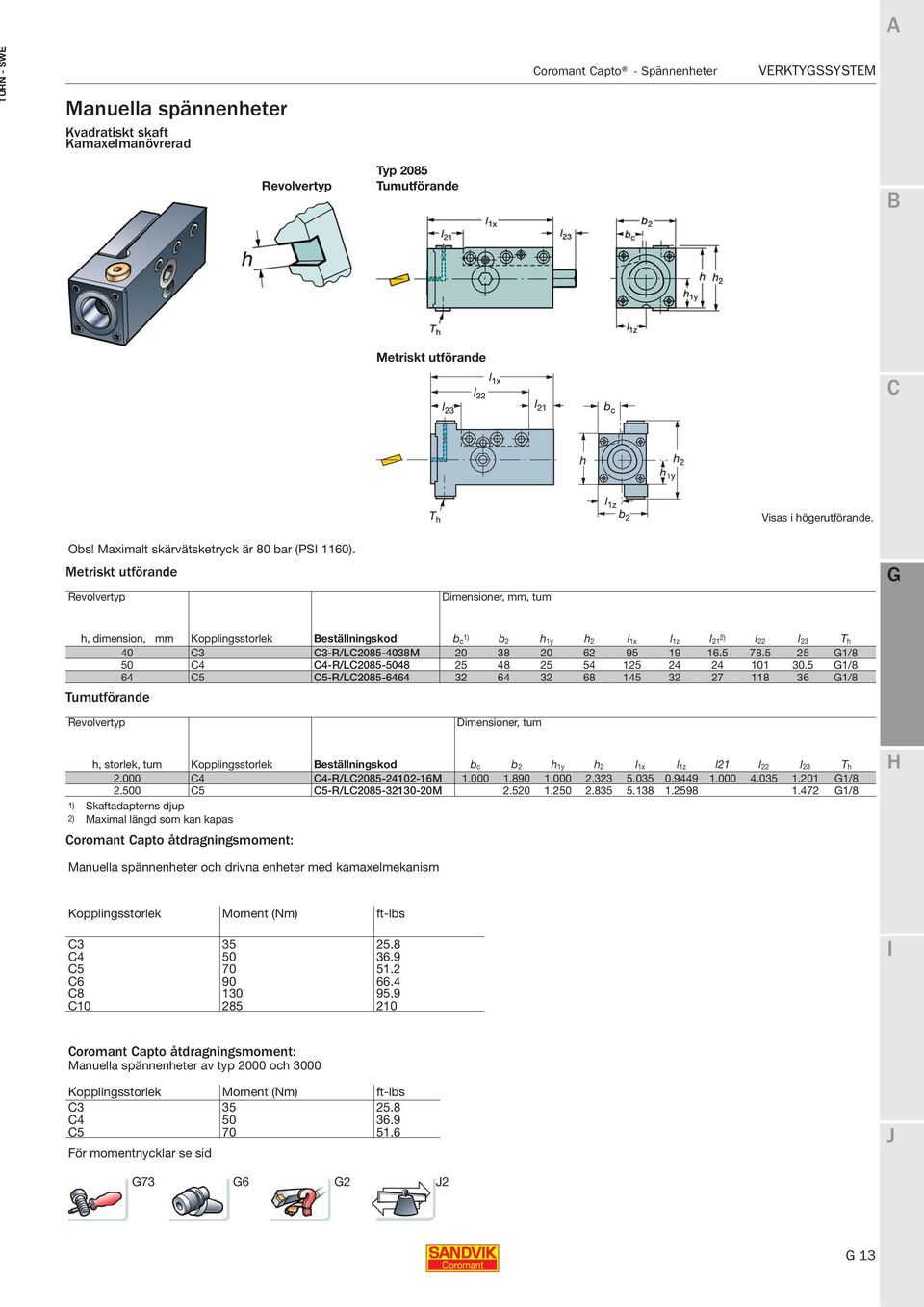

13 Manuella spännenheter Kvadratiskt skaft Kamaxelmanövrerad oromant apto - Spännenheter Revolvertyp Typ 2085 Tumutförande Metriskt utförande Visas i högerutförande. Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Revolvertyp Dimensioner, mm, tum h, dimension, mm Kopplingsstorlek eställningskod b c 1) b 2 h 1y h 2 l 1x l 1z l 21 2) l 22 l 23 T h R/L M / R/L / R/L /8 Tumutförande Revolvertyp Dimensioner, tum h, storlek, tum Kopplingsstorlek eställningskod b c b 2 h 1y h 2 l 1x l 1z l21 l 22 l 23 T h R/L M / R/L M /8 1) Skaftadapterns djup 2) Maximal längd som kan kapas oromant apto åtdragningsmoment: Manuella spännenheter och drivna enheter med kamaxelmekanism Kopplingsstorlek Moment (Nm) ft-lbs oromant apto åtdragningsmoment: Manuella spännenheter av typ 2000 och 3000 Kopplingsstorlek Moment (Nm) ft-lbs För momentnycklar se sid oromant apto Spännenheter 13

14 Manuella spännenheter Kvadratiskt skaft Kamaxelmanövrerad oromant apto - Spännenheter Revolvertyp Typ 2080 Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Revolvertyp Dimensioner, mm h, dimension, mm Kopplingsstorlek eställningskod b c b 21 h wx h 1y h 2 l 1x l tz l 1z R/L A R/L A R/L Tumutförande Revolvertyp Dimensioner, tum h, storlek, tum Kopplingsstorlek eställningskod b c b 21 h wx h 1y h 2 l 1x l tz l 1z R/L A oromant apto åtdragningsmoment: Manuella spännenheter och drivna enheter med kamaxelmekanism Kopplingsstorlek Moment (Nm) ft-lbs För momentnycklar se sid oromant apto Spännenheter 14

15 Manuella spännenheter Runt skaft Kamaxelmanövrerad oromant apto - Spännenheter Revolvertyp Visas i högerutförande. Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Revolvertyp Vänsterutförande: insexnyckelgreppet på motsatt sida av verktyget. Dimensioner, mm dm m, dimension, mm Kopplingsstorlek eställningskod D 1 b 21 h l c l 1z R/L M R/L M R/L Tumutförande Revolvertyp Dimensioner, tum dm m, storlek, tum Kopplingsstorlek eställningskod D 1 b 21 h l c l 1z R/L M R/L oromant apto åtdragningsmoment: Manuella spännenheter och drivna enheter med kamaxelmekanism Kopplingsstorlek Moment (Nm) ft-lbs För momentnycklar se sid oromant apto Spännenheter 15

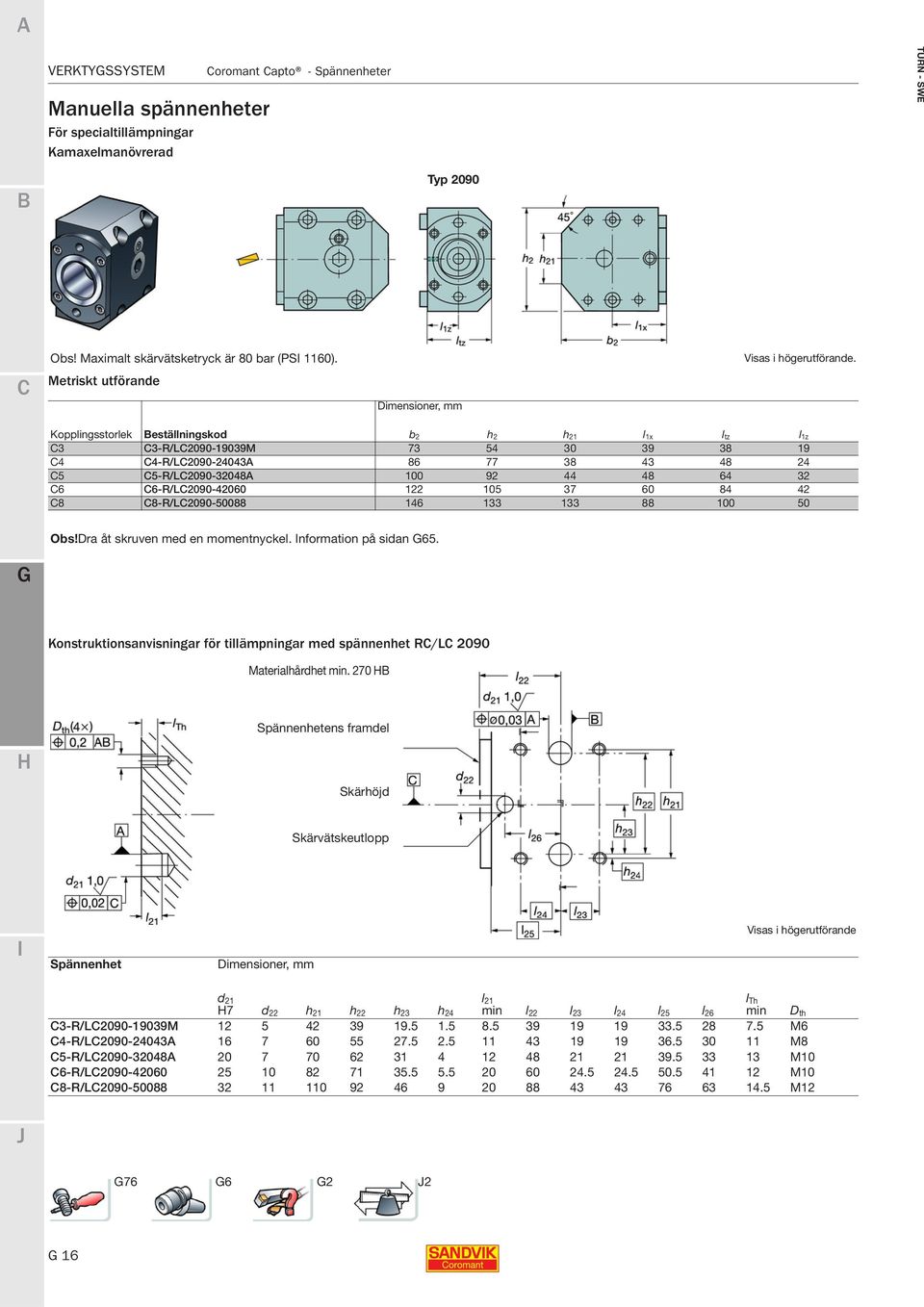

16 Manuella spännenheter För specialtillämpningar Kamaxelmanövrerad oromant apto - Spännenheter Typ 2090 Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Visas i högerutförande. Metriskt utförande Dimensioner, mm Kopplingsstorlek eställningskod b 2 h 2 h 21 l 1x l tz l 1z 3 3-R/L M R/L A R/L A R/L R/L Obs!Dra åt skruven med en momentnyckel. nformation på sidan 65. Konstruktionsanvisningar för tillämpningar med spännenhet R/L 2090 Materialhårdhet min. 270 Spännenhetens framdel Skärhöjd Skärvätskeutlopp Spännenhet Dimensioner, mm Visas i högerutförande d min D th 7 d h h h h l 21 min l l l l l l Th 3-R/L M M6 4-R/L A M8 5-R/L A M10 6-R/L M10 8-R/L M oromant apto Spännenheter 16

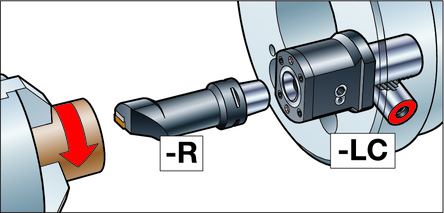

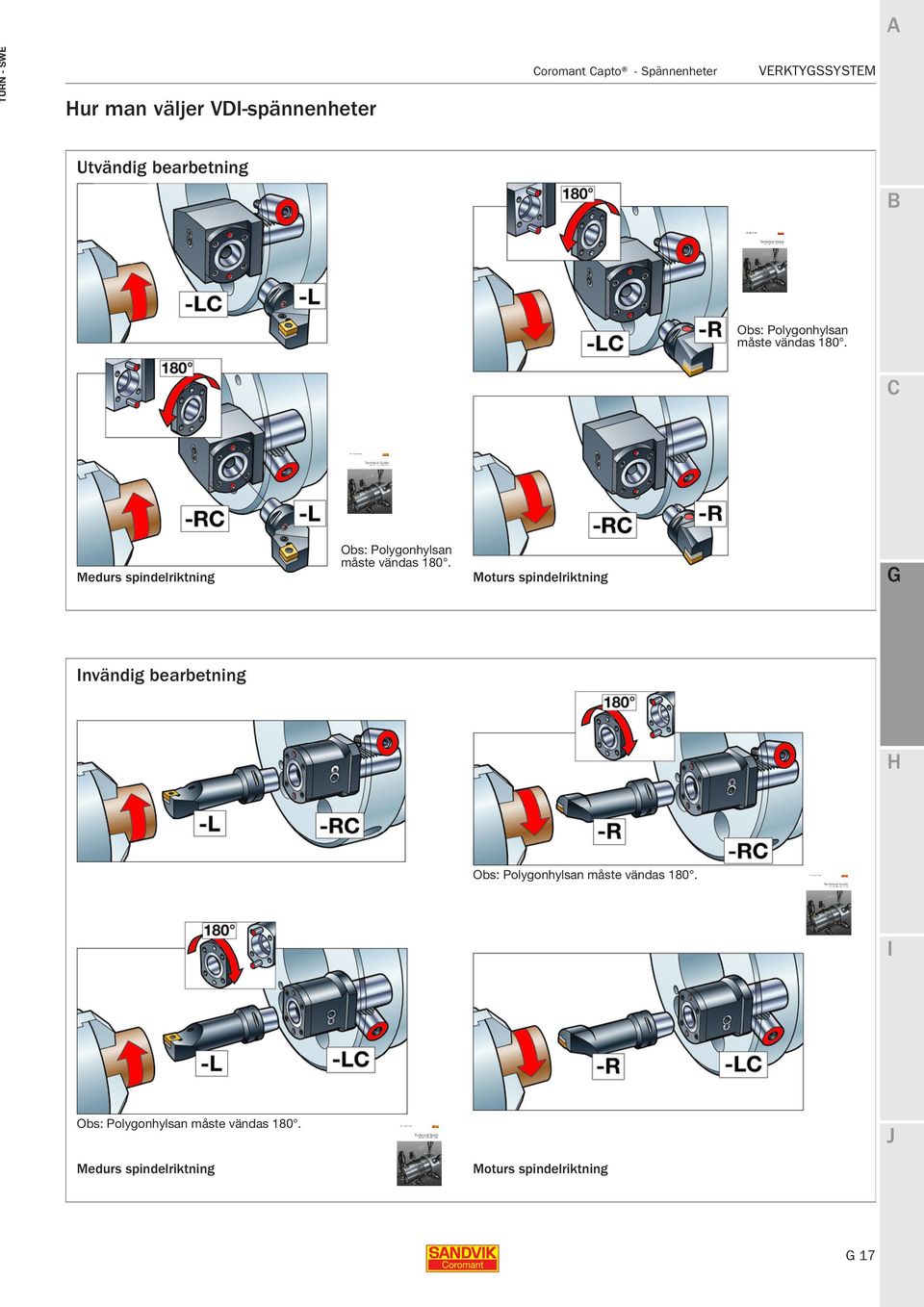

17 A oromant apto - Spännenheter ur man väljer VD-spännenheter Utvändig bearbetning Obs: Polygonhylsan måste vändas 180. Obs: Polygonhylsan måste vändas 180. Medurs spindelriktning Moturs spindelriktning nvändig bearbetning Obs: Polygonhylsan måste vändas 180. Obs: Polygonhylsan måste vändas 180. Medurs spindelriktning Moturs spindelriktning oromant apto Spännenheter 17

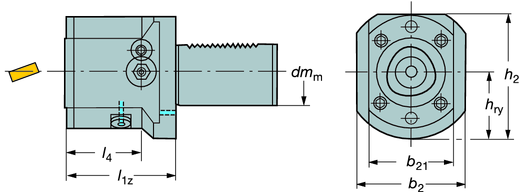

18 Manuella spännenheter VD vinklad Kamaxelmanövrerad oromant apto - Spännenheter DN Revolvertyp Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Vänsterutförande spegelvänt. Revolvertyp Dimensioner, mm, tum dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h ry h 2 h 21 l 1x l tz l 1z R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L VD rak Kamaxelmanövrerad DN Revolvertyp Visas i högerutförande. Vänsterutförande: insexnyckelgreppet på motsatt sida av verktyget. Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Revolvertyp Dimensioner, mm, tum dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h ry h 2 l 1z l R/L M R/L M R/L M R/L M R/L M R/L M R/L Obs!Dra åt skruven med en momentnyckel. nformation på sidan oromant apto Spännenheter 18

19 oromant apto Disc nterface oromant apto - Spännenheter ögprestanda nu som standard oromant apto-gränssnittet disk interface (D) ger en flexibel grund för snabbväxling av verktyg i svarvar. Som ett gränssnitt avsett för fasta och drivna verktygshållare ger det många fördelar jämfört med liknande revolversystem med en optimerad metod för montering av hållare på revolverskivan. Snabbväxling är effektivare med D. Det ger högre stabilitet, snabbare omriggning och kortare stilleståndstid med oromant apto den marknadsledande lösningen för snabbväxling av verktyg. earbetningsfördelar ättre skärprestanda D klarar högre belastningar (jämfört med VD-revolvrar) tack vare större oromant apto-storlekar och kortare verktygsuthäng. ättre ytfinhet ättre stabilitet minskar vibrationer, vilket ger högre komponentkvalitet. Kortare verktygsutstick Längre verktygslivslängd Stabil verktygsuppsättning ökar verktygslivslängden. Mer längd för skärverktyget Fastspänningsmekanismen är inbyggd i revolvern för att ge mer utrymme och längd för skärverktyget. VD D D är i huvudsak kompatibelt med europeiska verktygsmaskiner och följer många svarvtillverkares standardkonfiguration för revolvern. D passar även flerfunktionsmaskiner med en nedre revolver med statiska och/eller drivna verktyg.för mer information om hur du kan beställa din maskin med D revolver kontakta din maskinleverantör. Obs! För D-version TN Snabbare verktygsväxling D revolversystemet är designat för oromant apto snabbväxlingssystem Kort verktygshållaröverhäng D:s konstruktion med kortare svingdiameter ger mer utrymme för verktygsväxling, längre verktyg eller större komponenter. Stabil och säker verktygsuppsättning D:n är ordentligt fastbultad mot revolvern för att ge säker positionering. Flexibelt symmetriskt gränssnitt Uppnå mer med färre verktyg eftersom samma enhet kan monteras mot huvud- eller subspindel. Möjlighet till centrumhöjdsjustering entrumhöjden kan justeras på alla D enheter oromant apto Spännenheter 19

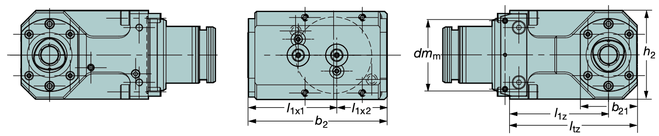

20 Manuella spännenheter D invändig Kamaxelmanövrerad oromant apto - Spännenheter Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l21 l tz U R/L R/L Obs!Dra åt skruven med en momentnyckel. nformation på sidan 65. D invändig Kamaxelmanövrerad Visas i högerutförande. Vänsterutförande spegelvänt. R = höger, L = vänster Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Visas i högerutförande. Vänsterutförande spegelvänt. Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x1 l 1x2 l 1z l tz U R/L oromant apto Spännenheter 20

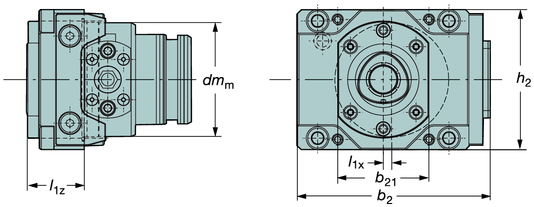

21 Manuella spännenheter D utvändig Kamaxelmanövrerad oromant apto - Spännenheter Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Vänsterutförande spegelvänt. Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z R/LE Obs!Dra åt skruven med en momentnyckel. nformation på sidan 65. Maskinmodell för D 80 Emco yperturn 690, ildemeister MX ,.. Weisser Univertor, MA oehringer VDF 450, MA essapp DVT 550, Monforts RN 700, Scherer VDZ 320, 420; WDZ 250 Duo, WDZ oromant apto Spännenheter 21

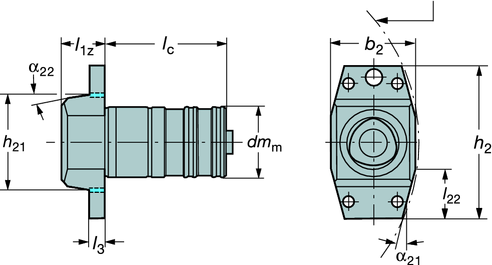

22 Manuella spännenheter D utvändig Kamaxelmanövrerad oromant apto - Spännenheter Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Vänsterutförande spegelvänt. Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x1 l 1z R/LE D rak dubbel Kamaxelmanövrerad Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Vänsterutförande spegelvänt. Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x1 l 1x2 l 1z R/LE Obs!Dra åt skruven med en momentnyckel. nformation på sidan oromant apto Spännenheter 22

23 Drivenheter oromant apto - Spännenheter Utvändig Med invändig och utvändig skärvätsketillförsel x-dne Endast med utvändig skärvätsketillförsel x-dne e nvändig Med invändig och utvändig skärvätsketillförsel x-dn Endast med utvändig skärvätsketillförsel x-dn e Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1z l tz l 1x U DNE E DN E DNE DN oromant apto Spännenheter 23

24 Adapter för D oromant apto - Spännenheter Adapter för avstickningsblad AP-TNE-D80-25 Adapter för svarvbom A-TN-D Adapter för skafthållare AS-TNE-D80-25 Visas i högerutförande Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm För bladstorlek eställningskod b 2 b 21 f 1 h 2 l21 U AP-TNE-D Dimensioner, mm, inch dm m, dimension, mm För svarvbom dia. eställningskod b 2 h 2 l 1z l tz U A-TN-D Dimensioner, mm, inch dm m, dimension, mm För skaftstorlek eställningskod b 2 f 1 h 2 l 1z U AS-TNE-D oromant apto Spännenheter 24

25 oromant apto - Spännenheter Snabbväxlingsenhet för kraftiga med verktygsrevolvrar med laxspår (DN 69881) Verktygsbyte i en laxspårsrevolver är tidsödande och besvärligt, eftersom verktygen är tunga, ofta kg (33-44 lbs). Ett normalt byte av ett skaftverktyg tar 15 minuter, plus ett mätskär på 2 minuter. Med oromant apto -spännenheter minskar du tiden för verktygsbyte till 1 minut och kan utnyttja lättare verktygshållare under 5 kg (11 lbs). Eftersom mätskär kan undvikas, kan första detaljen produceras rätt. Manuella spännenheter VD DN R L l 1x Storlek 115 = 130 mm Storlek 140 = 165/205 mm Laxspårsstorlek Visas i högerutförande Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm oromant apto-storlek eställningskod b 2 h h 2 l 1x l tz U R/L L R/L L R/L L R/L L R/L L R = höger, L = vänster 87 2 oromant apto Spännenheter 25

26 Tillbehör Täckplugg för revolverskiva oromant apto - Spännenheter Skruv Låsbricka nställningsskruv Kanttätning eställningskod (4x) (4x) (2x) O-ring O-ring (2x) D80-P Täckbricka för adapter Skruv eställningskod (2x) O-ring D80-P oromant apto Spännenheter 26

27 Automatiska spännenheter oromant apto - Spännenheter På automatiska spännenheter används hydrauliskt tryck för manövrering framåt och bakåt av dragstången. ydrauliken skjuter också ut skärenheten så att den lossnar från spännenheten vid växling. Spännmekanismen är mekaniskt självlåsande, dvs. det finns inget oljetryck under skärprocessen. Enheterna manövreras med 100 bar hydraultryck för storlek 4 och 80 bar för storlekarna 5, 6, 8 och 10. Alla N5000-enheter har segmentfastspänning. Spännenhet av typ 5000 är konstruerad för att specialanpassas till maskinen. Den används tillsammans med manuell knapp-manövrerad verktygsväxling och i helautomatiska installationer med magasin och verktygsväxlare. Tryckknappsventil Tryckknappsventilen levereras klar för montering i urtag vid revolverskivor eller verktygshållare som är konstruerade för hydraulmanövrerade spännenheter. Då ventilen är tillverkad som en kassett med en storlek kan man bearbeta urtaget och enkelt montera ventilen och låsa den med en skruv. För beställning, se reservdelar och tillbehör. nbyggnadsanvisningar För detaljerade inbyggnadsanvisningar, se Teknisk guide och/eller kontakta ditt lokala Sandvik-kontor. 1. Luft till verktygsdektekteringssystemet 2. Probekontakt 3. Tryckluft 4. Skärvätska 5. Probekontakt 6. nlopp för skärvätska 7. Luftintag, verktygsdetektering 8. nlopp för tryckluft oromant apto Spännenheter 27

28 ydrauliska spännenheter oromant apto - Spännenheter D m min Typ N5010 för skärvätsketryck upp till 80 bar (1 160 PS). Metriskt utförande Visas i neutralt utförande. Dimensioner, mm Kopplingsstorlek eställningskod b 2 dm m D m min h 2 h 21 l c l 1z l 3 l 22 α 21 α 22 U 4 4-N N N N N ydrauliska spännenheter med kontakt för mätprobe D m min Typ N5110 för skärvätsketryck upp till 80 bar (1 160 PS) och utrustad med mätprobkontakter Metriskt utförande Dimensioner, mm Visas i neutralt utförande. Kopplingsstorlek eställningskod b 2 dm m D m min h 2 h 21 l c l 1z l 3 l 22 α 21 α N N N N oromant apto Spännenheter 28

29 ydrauliska spännenheter med etbreak oromant apto - Spännenheter D m min Typ N5210 för skärvätsketryck över 100 bar (1 450 PS). Metriskt utförande Dimensioner, mm Visas i neutralt utförande. Kopplingsstorlek eställningskod b 2 dm m D m min h 2 h 21 l c l 1z l 3 l 22 α 21 α N N oromant apto erforderligt tryck: Manuella spännenheter, typ 5000 Fastspänningstryck Kopplingsstorlek om PS Oljeflödesbehov i samtliga fall: 6 l/min (1,6 gal/min) oromant apto Spännenheter 29

30

31 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter Dessa spänn- och driv- enheter är utformade för att passa specifika revolvergränssnitt. oromant apto olt on nterface unikt gränssnitt för varje maskinmodell. oromant apto -fastspänningsenheter med snabbväxling ger oöverträffade prestanda och ser till att maskinutnyttjandet är optimalt tack vare kortare omriggnings- och produktionstid. För maskintyp Mazak, se sidan 38 Mori Seiki, se sidan 42 Doosan, se sidan 46 Nakamura-Tome, se sidan 49 Okuma, se sidan 51 oromant apto Maskinanpassade spännenheter 31

32 oromant apto Maskinanpassade spännenheter ur man väljer spännenhet nternal setup External setup oromant apto Maskinanpassade spännenheter 32

33 oromant apto Maskinanpassade spännenheter nternal setup External setup Skärenhet i högerutförande Skärenhet i vänsterutförande Spännenhet i högerutförande Spännenhet i vänsterutförande Medurs spindelrotation Moturs spindelrotation oromant apto Maskinanpassade spännenheter 33

34 oromant apto Maskinanpassade spännenheter Kodnyckel för maskinanpassade spännenheter 1 oromant apto storlek 6 Dimension revolverhål. (mm) 4-40mm, 5-50mm 40, 50, 55, 60, 65, 68, 75, 85, Applikationer T-Spännenhet D-Drivenhet 7 Version på revolvergränssnitt A,, V = VD-utförande 3 Spännenhetsutförande 8 Konfiguration L - Vänster R - öger N - Neutral 4 Typ av operation E Utvändig (radiell) - nvändig (axiell) för normala enkla spännenheter, ingen kod DT = för huvudspindel och subspindel (två spännenheter i en hållare) ET = förlängd DE = förlängd för huvudspindel och subspindel (två spännenheter i en hållare) TT = för maskin med halv revolverindexering(två spännenheter i en hållare) YT = för maskiner med Y -axel (två spännenheter i en hållare) 5 Maskin MZ Mazak MS - Mori Seiki NA - Nakamura OK - Okuma T MT (Doosan) DY = för maskiner med Y -axel (fyra spännenheter i en hållare) SS = för subspindel SP = kort utstick XT = två spännenheter i en hållare (verktygsbyte med X-axel) 9 Skärvätsketillförsel (gäller endast drivna verktyg) nvändig och utvändig (upp till 80 bar) E Endast utvändig oromant apto Maskinanpassade spännenheter 34

35 Maskinanpassade spännenheter Svarvning oromant apto Maskinanpassade spännenheter Utvändig För bearbetning med halv revolverindexering x-tr/le-xxxxx-tt För huvudspindel och subspindel x-tr/le-xxxxx-dt Normal enkel spännenhet x-tr/le-xxxxx För bearbetning med Y -axeln x-tr/le-xxxxx-yt Visas i högerutförande oromant apto Maskinanpassade spännenheter 35

36 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter Svarvning nvändig Normal enkel spännenhet, högerutförande x-tr/l-xxxxx För subspindel x-tr/l-xxxxx-ss Verktygsbyte med X -axeln x-tr/l-xxxxx-xt För bearbetning med Y -axeln x-tr/l-xxxxx-yt För huvudspindel och subspindel x-tr/l-xxxxx-dt För bearbetning med halv revolverindexering x-tr/l-xxxxx-tt Visas i högerutförande oromant apto Maskinanpassade spännenheter 36

37 Drivenheter oromant apto Maskinanpassade spännenheter Utvändig Med invändig och utvändig skärvätsketillförsel x-dne-xxxxx- Endast med utvändig skärvätsketillförsel x-dne-xxxxx-e nvändig Med invändig och utvändig skärvätsketillförsel x-dn-xxxxx- Endast med utvändig skärvätsketillförsel x-dn-xxxxx-e Visas i högerutförande Adapter för avstickningsblad AP-TNE-xxxxx-25 oromant apto Maskinanpassade spännenheter 37

38 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter Mazak MZ68A Quick Turn Nexus Endast för optionen Mazak apto Turret (MT) Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1z l tz U TR/LE-MZ68A TR/LE-MZ68A-DT TR/LE-MZ68A-TT TR/LE-MZ68A TR/LE-MZ68A-DT TR/L-MZ68A TR/L-MZ68A-DT TR/L-MZ68A-SS TR/L-MZ68A-TT TR/L-MZ68A TR/L-MZ68A-DT TR/L-MZ68A-SS Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l21 U DNE-MZ68A-E DNE-MZ68A-E DNE-MZ68A DNE-MZ68A DN-MZ68A-E DN-MZ68A-E DN-MZ68A DN-MZ68A Adapter för avstickningsblad Dimensioner, mm, inch dm m, dimension, mm För bladstorlek eställningskod b 2 b 21 f 1 h 2 l21 U AP-TNE-MZ68A R = höger, L = vänster N = Neutral N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 38

39 Maskinanpassade spännenheter Mazak oromant apto Maskinanpassade spännenheter MZ68 För Quick Turn Smart 200-maskiner QTS200M Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z U TR/LE-MZ TR/L-MZ R = höger, L = vänster Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z U DNE-MZ68-E DNE-MZ DN-MZ68-E DN-MZ N = Neutral Maskinmodeller: Quick Turn Smart 200M 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 39

40 Manuella spännenheter VD utvändig Maskinanpassad MAZAK MZ50V oromant apto Maskinanpassade spännenheter Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande VD invändig Maskinanpassad Visas i högerutförande. Vänsterutförande spegelvänt. Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z U TR/LE-MZ50V R = höger, L = vänster MAZAK MZ50V Obs! Maximalt skärvätsketryck är 80 bar (PS 1160). Metriskt utförande Visas i högerutförande. Vänsterutförande spegelvänt. Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/L-MZ50V R = höger, L = vänster Obs! Dra åt skruven med en momentnyckel. För information, se katalogen Svarvverktyg. 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 40

41 Drivenheter Maskinanpassad MAZAK MZ50V oromant apto Maskinanpassade spännenheter Utvändig Med invändig och utvändig skärvätsketillförsel 5-DNE-MZ50V- Endast med utvändig skärvätsketillförsel 5-DNE-MZ50V-E nvändig Med invändig och utvändig skärvätsketillförsel 5-DN-MZ50V- Endast med utvändig skärvätsketillförsel 5-DN-MZ50V-E Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z l tz U DNE-MZ50V-E DNE-MZ50V DN-MZ50V-E DN-MZ50V N = Neutral Maskinmodeller för MZ50V: QUK TURN NEXUS, 300, 350, 400, 450, M, MY YPER QUADREX 450M SLANT TURN NEXUS 500, 550M MEA TURN NEXUS 900M 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 41

42 oromant apto Maskinanpassade spännenheter Vilka -hållare passar med vilka Mori Seiki-maskiner för MS 40A, MS 60A, MS 75A och MS 110A MS40A-revolvergränssnitt Maskinmodell Artikelkod DuraTurn 2050, 2550 M NL 1500, 2000 (20 stn.) NT 1000, NTX 1000, 2000 NT 3100, 3150, 3200 NZ, NZX 1500, TR/LE-MS40A x x x x x 4-TR/LE-MS40A-DT x x x x 4-TR/LE-MS40A-YT x x 4-TR/L-MS40A x x x x x 4-TR/L-MS40A-SS x 4-TR/L-MS40A-YT x x 3-DNE-MS40A- x x x x x 4-DNE-MS40A-E x x x x x 4-DN-MS40A-E x x x x x 4-DN-MS4OA- x x x x x AP-TNE-MS40A-25 x x x x x 4-TR/L-MS40A-DT x x x MS60A-revolvergränssnitt Maskinmodell NL, NLX (10/12 stn.) (M/ Y/ SM/ Y) NT 4200, 4250 (12 stn.) NT 4300, 5400 (10 stn.) NZL 2500 Artikelkod 4-TR/LE-MS60A x x x x 5-TR/LE-MS60A x x x x 4-TR/LE-MS60A-DT x x x 5-TR/LE-MS60A-DT x x x 4-TR/LE-MS60A-YT x x 4-TR/L-MS60A x x 5-TR/L-MS60A x x 4-TR/L-MS60A-SS x x 5-TR/L-MS60A-SS x x 4-TR/L-MS60A-XT x x 4-DNE-MS60A-E x x x x 4-DNE-MS60A- x x x x 5-DNE-MS60A-E x x x x 4-DN-MS60A-E x x x x 4-DN-MS6OA- x x x x 5-DN-MS60A-E x x x x 5-DN-MS60A- x x x x AP-TNE-MS60A-25 x x x x 5-TR/L-MS60A-DT x MS75A-revolvergränssnitt Maskinmodell Artikelkod NZX TR/LE-MS75A x 6-TR/L-MS75A x 5-DNE-MS75A-E x 5-DNE-MS75A- x 5-DN-MS75A-E x MS110A-revolvergränssnitt Maskinmodell Artikelkod NZX TR/LE-MS110A x 6-TR/L-MS110A x 6-DNE-MS110A-E x 6-DNE-MS110A- x 6-DN-MS110A-E x 6-DN-MS110A- x oromant apto Maskinanpassade spännenheter 42

43 Maskinanpassade spännenheter Mori Seiki dia 40 tapp oromant apto Maskinanpassade spännenheter Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1x1 l 1x2 l 1z l21 l tz h 1y U TR/LE-MS40A TR/LE-MS40A-DT TR/LE-MS40A-YT TR/L-MS40A TR/L-MS40A-DT TR/L-MS40A-SS TR/L-MS40A-YT R = höger, L = vänster Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l21 U DNE-MS40A-E DNE-MS40A DN-MS40A-E DN-MS40A Adapter för avstickningsblad Dimensioner, mm, inch dm m, dimension, mm För bladstorlek eställningskod b 2 b 21 b 22 f 1 l21 U AP-TNE-MS40A N = Neutral N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 43

44 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter Mori Seiki dia 60 tapp Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1x1 l 1x2 l 1z l21 l tz h 1y U TR/LE-MS60A TR/LE-MS60A-DT TR/LE-MS60A-YT TR/LE-MS60A TR/LE-MS60A-DT TR/L-MS60A TR/L-MS60A-SS TR/L-MS60A-XT TR/L-MS60A TR/L-MS60A-DT TR/L-MS60A-SS R = höger, L = vänster Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l21 U DNE-MS60A-E DNE-MS60A-E DNE-MS60A DN-MS60A-E DN-MS60A-E DN-MS60A DN-MS60A Adapter för avstickningsblad N = Neutral Dimensioner, mm, inch dm m, dimension, mm För bladstorlek eställningskod b 2 b 21 b 22 f 1 h 2 l21 U AP-TNE-MS60A N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 44

45 Maskinanpassade spännenheter Mori Seiki 75A oromant apto Maskinanpassade spännenheter Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/LE-MS75A TR/L-MS75A Drivenheter R = höger, L = vänster Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z l tz U DNE-MS75A-E DNE-MS75A DN-MS75A-E DN-MS75A N = Neutral Maskinanpassade spännenheter Mori Seiki 110A Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z l tz U TR/LE-MS110A TR/L-MS110A R = höger, L = vänster Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 h 2 l 1x l 1z l tz U DNE-MS110A-E DNE-MS110A DN-MS110A-E DN-MS110A N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 45

46 oromant apto Maskinanpassade spännenheter Vilken -verktygshållare passar vilken Doosan-maskin för MT65A, MT75A och MT85A Doosan MT65 Artikelkod Doosan Puma 2100, 2600, 3100 M/MS/Y/SY 12ST MT65 Doosan Puma 2100, 2600 M/MS/Y/SY 24ST MT65 Doosan Puma TT2000, 2500 MS/SY Doosan Puma MX2000, 2500, 2600 T/ST/SY Doosan Puma 300 M/MS 4-TR/LE-T65A x x x 4-TR/LE-T65A-DT x x x x x 4-TR/LE-T65A-TT x 4-TR/LE-T65A-YT x x x 4-TR/L-T65A x x 4-TR/L-T65A-SS x x 4-DNE-T65A-E x x x x x 4-DNE-T65A- x x x x x 4-DN-T65A-E x x x x 4-DN-T65A- x x x x AP-TNE-T65A-25 x x x x x Doosan MT75 Artikelkod Doosan Puma 400, 480 M/LM Doosan Puma VT750 M, Doosan Puma V550 M M-2SP 5-TR/LE-T75A x x x 5-TR/L-T75A x x 5-DNE-T75A-E x x x 5-DNE-T75A- x x x 5-DN-T75A-E x x x 5-DN-T75A- x x x Doosan MT85 Artikelkod Doosan Puma 600, 700, 800M Doosan Puma VT900M 6-TR/LE-T85A x x 6-TR/L-T85A x x 6-DNE-T85A-E x x 6-DNE-T85A- x x 6-DN-T85A-E x x 6-DN-T85A- x x oromant apto Maskinanpassade spännenheter 46

47 Maskinanpassade spännenheter MT65 gemensamt gränssnitt t.ex. Doosan oromant apto Maskinanpassade spännenheter Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/LE-T65A TR/LE-T65A-DT TR/LE-T65A-TT TR/LE-T65A-YT TR/L-T65A TR/L-T65A-SS Drivenheter R = höger, L = vänster Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U DNE-T65A-E DNE-T65A DN-T65A-E DN-T65A N = Neutral Adapter för avstickningsblad Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 f 1 h 2 l21 U AP-TNE-T65A N = Neutral eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger 2 oromant apto Maskinanpassade spännenheter 47

48 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter MT75 gemensamt gränssnitt t.ex. Doosan Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l tz U TR/LE-T75A TR/L-T75A Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l tz U DNE-T75A-E DNE-T75A DN-T75A-E DN-T75A R = höger, L = vänster N = Neutral MT85 gemensamt gränssnitt t.ex. Doosan Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/LE-T85A TR/L-T85A Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U DNE-T85A-E DNE-T85A DN-T85A-E DN-T85A R = höger, L = vänster N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 48

49 oromant apto Maskinanpassade spännenheter Vilken -verktygshållare passar vilken Nakamura-Tome maskin Nakamura Tome NA55A Artikelkod Nakamura-Tome WT-150, WT-250 Nakamura-Tome Super NT, NTM 3 Nakamura-Tome Super NTX Nakamura-Tome S-200, S-250 Nakamura-Tome TW-10, TW-20 (16 stn.) 4-TR/LE-NA55A x x x x x 4-TR/LE-NA55A-DT x x x 4-TR/L-NA55A x x x x 3-DNE-NA55-E x x x x x 3-DNE-NA55- x x x x x 3-DN-NA55A-E x x x x 3-DN-NA55A- x x x x Nakamura Tome NA65A Artikelkod Nakamura-Tome WT-300 Nakamura-Tome Super NTX Nakamura-Tome TW-20 (12 stn.) Nakamura-Tome S TR/LE-NA65A x x x x 4-TR/LE-NA65A-DT x x x 4-TR/L-NA65A x x x x 4-DNE-NA65A-E x x x x 4-DNE-NA65A- x x x x 4-DN-NA65A-E x x x x 4-DN-NA65A- x x x x oromant apto Maskinanpassade spännenheter 49

50 oromant apto Maskinanpassade spännenheter Maskinanpassade spännenheter Nakamura Tome NA55A Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/LE-NA55A TR/LE-NA55A-DT TR/L-NA55A Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U DNE-NA55A-E DNE-NA55A DN-NA55A-E DN-NA55A Nakamura Tome NA65A Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U TR/LE-NA65A TR/LE-NA65A-DT TR/L-NA65A Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U DNE-NA65A-E DNE-NA65A DN-NA65A-E DN-NA65A R = höger, L = vänster N = Neutral R = höger, L = vänster N = Neutral 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 50

51 Maskinanpassade spännenheter Okuma OK60A oromant apto Maskinanpassade spännenheter Metriskt utförande Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l tz h 1y U TR/LE-OK60A TR/LE-OK60A-DT TR/LE-OK60A-YT TR/L-OK60A Drivenheter Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 h 2 l 1x l 1z l tz U DNE-OK60A-E DNE-OK60A DN-OK60A-E DN-OK60A R = höger, L = vänster N = Neutral Adapter för avstickningsblad Dimensioner, mm, inch dm m, dimension, mm Kopplingsstorlek eställningskod b 2 b 21 f 1 h 2 U AP-TNE-OK60A N = Neutral Maskinmodeller för OK60A: L2000 EX L2500EX L3000EX 2 eställningsnummer för reservdelar kan laddas ner Online-kataloger Ladda ner kataloger oromant apto Maskinanpassade spännenheter 51

52 oromant apto - Adaptrar för svarvverktyg Adaptrar för solida svarvbommar 131 Metriskt utförande l 1 = programmeringslängd Dimensioner, mm Kopplingsstorlek eställningskod Skärvätska 1) dm t 2) D 5m D 1 l 1 l 3 l ) 1 = skärvätsketillförsel genom centrum 2) Tolerans = Tumutförande l 1 = programmeringslängd Dimensioner, tum Kopplingsstorlek eställningskod Skärvätska 1) dm t 2) D 5m D 1 l 1 l 3 l ) 1 = skärvätsketillförsel genom centrum 2) Tolerans = oromant apto Adaptrar för svarvverktyg 52

53 Ämnen för tillverkning av specialverktyg oromant apto - Adaptrar för svarvverktyg oromant apto ämnen har en "mjuk" frontdel som medger bearbetning till speciella former. Materialet är 25 RMo4, låglegerat stål. Dragstyrka 700 N/mm ämviktstemperatur: Kylmedium: Polymer Anlöpning: 1 timme 200 Anm.: Om lokal härdning krävs skall induktionshärdning användas. Max. hårdhet som kan uppnås med detta material är ca 50 R. Dimensioner, mm, tum D 5m D 5m D 1 D 1 l 7 l 7 l 21 l 21 Kopplingsstorlek eställningskod mm in. mm in. mm in. mm in. 3 3-NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR oromant apto Adaptrar för svarvverktyg 53

54 Förlängningsdel oromant apto - Adaptrar för roterande verktyg Kopplingsstorlek Dimensioner, mm, tum l 1 = programmeringslängd 1) mm in. mm in. mm in. Maskinsida Verktygssida eställningskod Skärvätska D 5m A A A A A A A A A A ) 1 = skärvätsketillförsel genom centrum D 5m D 5t D 5t l 1 l 1 U Kort version, endast för segmentfastspänning Kopplingsstorlek Obs! Kan ej användas tillsammans med grundhållare som har centrumbultfastspänning. Dimensioner, mm, tum l 1 = programmeringslängd 1) mm in. mm in. mm in. Maskinsida Verktygssida eställningskod Skärvätska D 5m ) 1 = skärvätsketillförsel genom centrum D 5m D 5t D 5t l 1 l 1 U oromant apto Adaptrar för roterande verktyg 54

55 Reduktionsadaptrar oromant apto - Adaptrar för roterande verktyg Utförande 1 Utförande 2 l 1 = programmeringslängd Kopplingsstorlek Dimensioner, mm, tum D 5m Utförande Maskinsida Verktygssida eställningskod Skärvätska 1) mm D5m D 5t in. mm D5t l 1 l 1 l 3 l 3 in. mm in. mm in. α 21 U A A A A A A A A A A A A A A ) 1 = skärvätsketillförsel genom centrum Kort version, endast för segmentfastspänning Kopplingsstorlek Obs! Kan ej användas tillsammans med grundhållare som har centrumbultfastspänning. Dimensioner, mm, tum l 1 = programmeringslängd 1) mm in. mm in. mm in. mm in. Maskinsida Verktygssida eställningskod Skärvätska D 5m ) 1 = skärvätsketillförsel genom centrum D 5m D 5t D 5t l 1 l 1 l 3 l 3 U oromant apto Adaptrar för roterande verktyg 55

56 Reduktionsadaptrar 180 roterad polygon Kort version, endast för segmentfastspänning R oromant apto - Adaptrar för roterande verktyg Obs! Kan ej användas tillsammans med grundhållare som har centrumbultfastspänning. l 1 = programmeringslängd Kopplingsstorlek Dimensioner, mm, inch Maskinsida Verktygssida eställningskod Skärvätska 1) D 5m D 5t l 1 U R R R ) 1 = skärvätsketillförsel genom centrum Reduktionsadaptrar 180 roterad polygon Kort version, endast för segmentfastspänning R Obs! Kan ej användas tillsammans med grundhållare som har centrumbultfastspänning. l 1 = programmeringslängd Kopplingsstorlek Dimensioner, mm, inch Maskinsida Verktygssida eställningskod Skärvätska 1) D 5m D 5t l 1 l 3 U R ) 1 = skärvätsketillförsel genom centrum oromant apto Adaptrar för roterande verktyg 56

57 oromant apto kort adapter för utbytbart huvud Utan växlarspår för manuell verktygsväxling oromant apto - Adaptrar för roterande verktyg x-391.e x-a391.e Metriskt utförande l 1 = programmeringslängd Dimensioner, mm, tum oromant apto-storlek Kopplingsstorlek eställningskod Skärvätska 1) D 5m D 5t l 1 l 3 U 3 E E E E E E E E E E E E E E E E Tumutförande Dimensioner, tum oromant apto-storlek Kopplingsstorlek eställningskod Skärvätska 1) D 5m D 5t l 1 l 3 V 3 E10 3-A391.E E12 3-A391.E E10 4-A391.E E12 4-A391.E E16 4-A391.E E10 5-A391.E E12 5-A391.E ) 1 = skärvätsketillförsel genom centrum För ett komplett sortiment av adaptrar och skärhuvuden för oromill 316, se kapitel D och i beställningskatalogen för Roterande verktyg. Reservdelar Torque value Momentintervall Kopplingsstorlek Nyckel Momentnyckeladapter 1) Momentnyckelhuvud för 2-skäriga pinnfräsar 1) Nm n-lbs Momentnyckel Nm n-lbs E E E ) Tillbehör som inte levereras med verktyget. eställs separat oromant apto Adaptrar för roterande verktyg 57

58 ER-hylschuckadapter, kort För drivenheter nga verktygsväxlarspår DN 6499/ P alanserat utförande oromant apto - Adaptrar för roterande verktyg Tillbehör Levereras ej med verktyget. eställs separat Se beställningskatalogen för Roterande verktyg Kort utförande oromant apto kort (för manuell verktygsväxling i svarvar) Dimensioner, mm, tum Observera: För segmentfastspänning. Kan ej användas i grundhållare eller förlängnings-/ reduktionsdelar. Ej för automatisk verktygsväxling, verktygsväxlarspår saknas. dm t dm t dm t dm t Kopplings D 5m D 5m min min max max D 21 D 21 l 3 l 3 l 21 l 21 storlek eställningskod Skärvätska 1) mm in. mm in. mm in. mm in. mm in. mm in. U ylsst alanserat orlek utförande ER ER ER ER 32 P 1) 1 = skärvätsketillförsel genom centrum oromant apto Adaptrar för roterande verktyg 58

59 Tappadaptrar Spännhylsa med utvändig skärvätsketillförsel oromant apto - Adaptrar för roterande verktyg Kort utförande, flytande för svarvar Utan verktygsväxlarspår för manuell verktygsväxling Anm.: Endast för fastspänning med segment. l 1 = programmeringslängd ängområ de ängtappsskaftsdimension er, mm, tum Dimensioner, mm, inch min. max. Kopplings dm m k moment storlek eställningskod Skärvätska 1) min max. min max. D 5m D 1 D 21 l 1 l 3 l21 - z + z U Vrid- Nm 2) M4 M A 3) M4 M M4 M A 3) M4 M M4 M A M4 M M5 M A 3) M5 M M5 M A M5 M ) 0 = ingen skärvätska 2) ögsta tillåtna åtdragningsmoment 3) För drivna verktyg. Utan spår för verktygsväxlare. ylsor måste beställas separat, se nedan. Spännhylsor eställningskod ylsstorlek dm m mm (tum) Skaft 1) DN 374 Lämplig för: ( ) A-OZ 421 M4-M8 (0-1/4) x xxxa ( ) A-OZ 422 M6-M12 (1/4-9/16)...01 xxxa ( ) A-OZ 440 M5-M10 (0-1/4)...02 xxxa ( ) A-OZ 443 M7-M16 (5/16-5/8)...02 xxxa ( ) A-OZ 461 M10-M16 (9/16-3/4)...03 xxxa ( ) A-OZ 462 M20-M30 (13/16-1 1/8)...03 xxxa 1) För andra gängtyper, kontrollera skaftdimensionerna k och dm m oromant apto Adaptrar för roterande verktyg 59

60 57

61 Register över tillbehör och reservdelar Tillbehör Fixturer Smörjnippel Sida Förinställningsfixtur Mättolkar Sida Tryckknappsventil 64 nställningsverktyg 72 Monteringsverktyg 64 Förlängningsnyckel, entrumbultfastspänning 65 Momentnyckel för spänn- och drivenheter 65 Rekommenderat åtdragningsmoment 66 Slaghammare för avdragare 67 Avdragare för spänn- och drivenheter Täckplugg alanseringsverktyg oromant apto kassetter 69 Skärvätskerör för oromant apto 68 Reservdelar Sida Manuella spännenheter Typ 2085 Typ Typ Typ Typ ylindrisk skafttyp 77 VD vinklat utförande, DN VD rakt utförande, DN D utvändig D invändig ydrauliska spännenheter Typ Typ Typ 5210 oromant apto adaptrar 89 oromant apto adapter till solid svarvbom Förlängnings-/reduktionsadaptrar Adaptrar med hylschuck 93 Tappadaptrar 94 För reservdelar till oromant apto flerfunktionsbearbetningsverktyg, se kapitel Register över tillbehör och reservdelar 61

62 Tillbehör Monteringsfixtur för montering och demontering av modulära verktyg Fixturkropp Fixturkropp eställningskod eställningskod: eställningskod eställningskod ylsa ållartyp, storlek Fläns Krage ållartyp, storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto Storlek oromant apto oromant apto oromant apto Storlek * oromant apto Storlek 10 och 8X A05 SK 50 Form A/ A05 SK 50 Form A A06 SK 63 Form A/ A06 SK 63 Form A A08 SK 80 Form A/ A08 SK 80 Form A A10 SK 100 Form A/ A10 SK 100 Form A MAS-T 50/AT/SO A12 SK 125 Form A MAS-T 30/AT/SO MAS-T MAS-T 40/AT/SO MAS-T MAS-T PLUS, MAS T PLUS, MAS T DN 69871/40, ANS SO7388/1-40, AT DN 69871/50, ANS SO7388/1-50, AT PLUS DN69871/1-40, PLUS 7388/ PLUS DN69871/1-50, PLUS 7388/ DN /NMT DN /NMT Varilock-storlek Varilock-storlek Varilock-storlek 80 Observera: Nyckeln följer med hylsan. Monteringsfixtur * Kombinerad krage/fläns för 10 och 8X Fixtur för underhåll av verktyg med oromant apto- och SK-kopplingar Välj passande fläns, distansring och hylsa för det verktyg som ska sättas samman. Välj passande hylsa för kopplingen. Fixturen ska fästas vid bänken med tre insexskruvar (medföljer inte fixturen) Tillbehör 62

63 Monteringsfixtur Tillbehör för montering och demontering grundhållare Tryckluftsdriven Obs! Fotpedal medföljer monteringsfixtur xx. Anvisningar finns i förpackningen. 6 bar lufttillförsel erfordras. Storlek eställningskod Dimensioner, mm, inch SK Kona form A/ d b D 21 D 22 l21 l 22 l 23 l 24 l 25 l x1 l x2 l y1 l y2 U Tillbehör 63

64 Smörjnippel Tillbehör Tryckknappsventil Storlek eställningskod Kravspecifikation: Arbetstryck: min. 100 bar nformation om urtagsmått finns i Teknisk uide eller kan fås hos närmaste Sandvik oromant-representant. eställningskod: -POV-01 Monteringsverktyg Verktyg för montering/ demontering av spännmekanism för grundhållare typ N2000 oromant apto storlek eställningskod 3-AT AT AT Montering av verktyg Alla dessa tillbehör levereras mot separat order och vi rekommenderar att de beställs tillsammans med de första oromant apto-delarna Kopplingsstorlek Nyckel för låsmutter Förlängningsnyckel Momentnyckel TK TK TK TK TK-04 Tillbehör 64

65 Förlängningsnyckel, entrumbultfastspänning Tillbehör -TK Nm ft-lbs Rekommenderat åtdragningsmoment eställningskod Storlek Reservdelar Momentnyckel Kopplingsstorlek Nm ft-lbs l mm(tum) mm Nyckeladapter TK (26.9) Momentnyckel för spänn- och drivenheter -TK Nm ft-lbs -TK Nm ft-lbs -TK-03 Rekommenderat eställningskod Storlek Reservdelar åtdragningsmoment Momentnyckel Kopplingens storlek Nm ft-lbs l mm(tum) mm Nyckeladapter T-TK TK TK TK TK TK (21.6) Kalibreras enligt SO 6789, med noggrannhet inom 4% Tillbehör 65

66 Tillbehör Rekommenderat åtdragningsmoment oromant apto åtdragningsmoment: Manuella spännenheter av typ 2000 och 3000 Kopplingsstorlek Vridmoment Nm ft-lbs oromant apto åtdragningsmoment: Manuella spännenheter och drivna enheter med kamaxelmekanism Kopplingsstorlek Vridmoment ft-lbs Nm oromant apto erforderligt tryck: Manuella spännenheter, typ 5000 Fastspänning Utstötning Kopplingsstorlek Tryck bar (PS) Tryck bar (PS) (1450) 100 (1450) 5 80 (1160) 80 (1160) 6 80 (1160) 80 (1160) 8 80 (1160) 80 (1160) (1160) 80 (1160) Oljeflödesbehov i samtliga fall: 6 l/min oromant apto grundhållare Fastspänning med centrumbult Kopplingsstorle k Vridmoment Nm ft-lbs Tillbehör 66

67 Slaghammare för demontering av polygonhylsan på manuella och automatiska grundhållare Tillbehör Kopplingsstorlek eställningskod 3 -ET ET ET-02 Slaghammare Avdragare 6 -ET ET-02 Anm.: Avdragare beställs separat. Avdragare Till demontering av polygonhylsan från spännenheten - kan användas med -ET-01/02 Kopplingsstorlek eställningskod Reservdelar entrumbult Periferiskruv 3 3-WDT-01M WDT-01M WDT-01M WDT-01M WDT Täckplugg Kopplingsstorlek eställningskod Manuell enhet Automatisk enhet Typ P-01-3-P P-01 4-PA-01 4-P P-01 5-PA-01 5-P P-01 6-PA P-01 8-PA PA-01 - alanseringsverktyg Kopplingsstorlek eställningskod AT AT AT AT AT AT - 01 Tillbehör 67

68 Tillbehör Skärvätskerör för oromant apto x-t för oromant apto Kravet på skärvätskerör beror på maskinen, se maskininformationen före användning. Kontrollera att fastspänningsenheten och/eller maskinen kan hantera skärvätskeröret före användning. Fastspänning Losstagning Se maskinens handbok Spännkraftsmätare Säkerhetsstyrningen används för mätning av spännkraften i en maskins spännsystem. Är spännkraften för låg försämras det dynamiska förhållandet mellan spindel och verktyg. Kontakta närmaste Sandvik-kontor för mera information. Tillbehör 68

69 oromant apto kassetter Tillbehör Kassettämnen i aluminium Förvaringskassetter i plast (röd) För verktygsmagasin. Armerad plast i hög kvalitet (svart) Dimensioner, mm, inch Kopplings storlek eställningskod b 21 D 21 h 2 l 2 l21 l 22 Alla plastkassetter passar för hålmönster 17 mm, 20 mm, 25 mm och 1'' ögvärdig plast. Röd färg. För användning: lodrät lagring med mekanism av typen PL-01 för vågrätt eller lodrätt läge Armerad plast i hög kvalitet. Svart färg. För förvaring av verktyg i maskinen. Används med mekanism AL Kassettämnen av aluminium för individuell anpassning. Att användas med AL Tillbehör 69

70 Tillbehör Låsmekanismer för kassetter -PL-01 Passiv låsmekanism För vertikalt uppåtvänd eller horisontell förvaring. ALDR nedåtvänd förvaring. -AL-01 Aktiv låsmekanism För förvaring i alla vinklar: vertikalt uppåtvänd eller nedåtvänd eller horisontellt. Kopplingsstorlek eställningskod Dragkraft, N Dragkraft, lbs 4 4-PL Passiv låsmekanism. Fjäderbelastad fastspänning. 5 5-PL Passar direkt i alla kassetter av typen PL PL Kopplingsstorlek eställningskod Rek. max. verktygsvikt, Kg Rek. max. verktygsvikt, lbs 4 4-AL Aktiv låsmekanism mekanisk tryckfunktion. Passar 5 5-AL direkt i alla kassetter av typen 5000/ AL AL AL Tillbehör 70

71 Förinställningsfixtur för oromant apto skärenheter Tillbehör oromant apto kopplingens precision ger mycket god repeternoggrannhet vid upprepad växling med samma skärenhet. Noggrannheten kan utnyttjas på många sätt, vid manuell växling kan t ex skärbytet göras utanför maskinen och skäreggarnas position kan kontrolleras i två dimensioner på Sandviks oromants förinställningsfixtur. När den förinställda skärenheten sätts tillbaka i revolverns spännenhet, kompenseras skäreggens avvikelse i styrsystemets offsetparameter. Fixturen kan användas med valfri indikator och helst på en plan skiva, men Sandvik rekommenderar en indikator med nollställning och plan mätspets. rundsats Om nödvändig mätutrustning finns, behövs bara förinställningssatsen: Förinställningsfixtur Fästplatta (stödpunkt för åtdragning) Mättolk Förinställningsfixtur Dimensioner, mm (tum) Kopplingsstorlek eställningskod A 3 3-PMU-01M 65 (2.56) 85 (3.35) 44 (1.79) 4 4-PMU-01M 77 (3.03) 94 (3.70) 54 (2.13) 5 5-PMU-01M 94 (3.70) 130 (5.12) 70 (2.76) 6 6-PMU (4.40) 135 (5.31) 90 (3.54) 8 8-PMU (5.24) 150 (5.91) 106 (4.17) Fästplatta Reservdelar 1 2 Kopplingsstorlek eställningskod Pinnbult Skruv 3 8 -P Tillbehör 71
