1 SKYLTAR OCH MARKERINGAR för ett tillgängligt samhälle och säkra arbetsplatser PRODUKTKATALOG webbutik.systemtext.se

2 Marknadsledare Med snart 80 år i skyltbranschen har Systemtext utvecklats till Skandinaviens marknadsledare. Vårt fokus att ständigt utveckla och förbättra våra produkter och tjänster efter samhällets behov, har gjort oss till experter inom området. Genom förstklassig projektledning, egen produktion och ett rikstäckande montagenätverk har vi en unik kapacitet. Vi har kunskapen, resurserna och idéerna som får ditt budskap att sticka ut. Lösningar att lita på Tack vare vår unika kapacitet kan vi garantera behovsanpassade lösningar med hög kvalitet och leveranssäkerhet. Det har lett till att flertalet av våra kunder är rikstäckande kedjor, etablerade i hela Norden. Oavsett om det gäller en enstaka skylt eller ett helt koncept för t ex ett köpcentra med fasadskyltar, butikskyltar, glasdekor, arbetsmiljöskyltar, parkeringsmärkning etc så har vi lösningen som passar din verksamhet. Skyltar Målet med skyltar är att fånga betraktarens intresse och bygga varumärken. Skyltar kan se ut på många sätt och ha flera olika syften höga skyltar som ska synas på långt håll eller lysande skyltar som ska synas i mörker. Vi erbjuder kundanpassade lösningar för exponering både inom- och utomhus: belysta/obelysta plast- och plåtskyltar samt LED-, neon- och digitala skyltar och pyloner. Systemtext är den enda leverantören i Skandinavien som tar ett helhetsansvar och finns med i processen från början till slut från design till montage och service/underhåll. Dekor BRETT SORTIMENT OCH KUNDANPASSADE LÖSNINGAR Dekorlösningar används för olika syften och sammanhang. Skyltfönster, glasväggar eller dörrar/väggar kan vara så mycket mer. Med olika typer av folier på dessa ytor kan du informera, dekorera, kontrast- och säkerhetsmarkera för säkerhet, bygga varumärken eller spara energi och skydda. Fordonsdekor Fordonsdekor är ett kostnadseffektivt sätt för ditt företag att nå ut till dina kunder. Vi erbjuder specialkunskap inom alla varianter av fordonsdekor på bilar, bussar, lastbilar och tåg. Standardiserade arbetsmiljöskyltar Systemtext har marknadens bredaste sortiment av skyltar och markeringar för ett tillgängligt samhälle och säkra arbetsplatser till alla branscher. Sortimentet utvecklas ständigt och följer alltid gällande normer och föreskrifter. Vi driver utvecklingen framåt och har bland annat tagit fram och patenterat en ny generation efterlysande skyltar Supernova skyltar som är färgefterlysande. Supernova skyltar efterlyser i mörker med hela sitt budskap: pictogram och ram efterlyser i vitt och resten av skylten efterlyser i sin varselfärg: grönt för nöd, rött för brand etc. Vi har ett nära samarbete med ett flertal återförsäljare etablerade i Norden. Deras målgrupper finns i olika segment så som bygg, industri, brandservice, fastighet, offentlig sektor och detaljhandeln. Genom återförsäljarnas rikstäckande försäljningsställen, finns våra standardiserade arbetsmiljöskyltar alltid tillgängliga nära dig. Med optimerade lösningar för logistik, lager och support kan vi garantera dig hög servicenivå och snabba leveranser. Kontakta oss för en lösning till din verksamhet!

3 INNEHÅLL ALLMÄN INFORMATION 4-10 BOKSTÄVER OCH MÄRKNING NÖD MILJÖ BRAND TRAFIK VARNING MONTERING OCH PLACERING FÖRBUD BEHOVSANPASSADE ARBETSMILJÖSKYLTAR PÅBUD GRAVYR 76 TILLGÄNGLIGHET ARTIKELREGISTER TRIVSEL INNEHÅLL 3

4 ÅTERFÖRSÄLJARNÄTVERK Skandinaviens ledare inom arbetsmiljöskyltar Systemtext är Skandinaviens ledare inom skyltar och markeringar för ett tillgängligt samhälle och säkra arbetsplatser till alla branscher. Med vår snart 80-åriga branscherfarenhet och täta samarbete med ledande återförsäljare i Norden, kan vi erbjuda en unik portfölj av standardiserade arbetsmiljöskyltar och tjänster som uppfyller samhällets krav och behov. Vi har marknadens bredaste sortiment av arbetsmiljöskyltar, d v s allt inom säkerhetsskyltning som utrymningsskyltar, brandskyltar, varningsskyltar, påbudsskyltar och förbudsskyltar. Genom vår proffsiga kundsupport och våra optimerade lösningar för logistik, lager och support kan vi garantera dig hög servicenivå och snabba leveranser. Nära samarbete med ett flertal återförsäljare i Norden Vårt breda sortiment finns tillgängligt hos återförsäljare inom: Järn och byggvaruhandeln Lås och larm installatörer Brandserviceföretag Alla våra lösningar utgår från samhällets krav och branschspecifika behov Utifrån samhällets behov tar vi ständigt fram och utvecklar passande skyltlösningar, efter gällande normer och föreskrifter. Genom våra återförsäljares rikstäckande försäljningsställen, finns Systemtexts standardiserade arbetsmiljöskyltar alltid tillgängliga nära dig 4 ALLMÄN INFORMATION

5 EXPONERINGSLÖSNINGAR För butik: Skyltställ för exponering av skyltar och markeringar Skyltstället är enkelt att montera och har flexibla hyllor samt konsoller som passar till Hestras väggskenor. Standardutförandet består av tre enkelhyllor och en dubbelhylla. Anpassningsbar efter behov Visar hela sortimentet Skapar ordning och struktur Underlättar att hitta rätt skyltar Bredd 900 mm EAN Skyltställ x 200 mm EAN Skyltfack, 7 skyltar x 200 mm EAN Skyltfack, 12 skyltar AL AL AL Denna exponeringslösning finns hos flera av Systemtexts återförsäljare med ett brett sortiment av skyltar och markeringar. För installatörer: Skyltväska med skyltar och markeringar Praktisk skyltväska som kan användas i samband med installation av t ex lås, larm och brandredskapsutrustning. Väskan innehåller skyltar och markeringar för utrymning och tillgänglighet samt tar liten plats i bilen. Kundens behov kan lösas på plats Flexibelt sortiment med utgångspunkt utifrån verksamhet/bransch Produkterna är lätta att förvara och komplettera Kort sammanfattning av gällande föreskrifter medföljer, lätt att referera till Vid beställning av skyltväskan med eller utan innehåll, kontakta kundsupport eller order@systemtext.se Fråga efter produktbladet om skyltväskan och dess innehåll hos Systemtexts kundsupport eller återförsäljaransvarig säljare. ALLMÄN INFORMATION 5

6 HANDLA ENKELT Det är enkelt att handla hos Systemtext webbutik.systemtext.se Det är enkelt att handla i webbutiken som har öppet 24 timmar om dygnet! Som webbkund kan man se tidigare beställningar och få information om produktnyheter som inte finns i den tryckta katalogen För personlig service kontakta kundsupport vardagar kl order@systemtext.se Förfrågningar och beställningar behandlas under kundsupports öppettider, vardagar kl Återförsäljare Ett rikstäckande nätverk av återförsäljare tillhandahåller ett brett sortiment av Systemtext skyltar och markeringar. Se sidan 4 för mer information. EDI lösningar För att underlätta och samordna beställningar för kunder med flera enheter kan Systemtext erbjuda EDI lösningar som automatiserar inköpsprocessen. Beställ kataloger Vid beställning av fler kataloger ange företagsnamn, kontaktperson och adress samt antal kataloger som önskas. Skicka informationen till katalog@systemtext.se. Synpunkter på katalogen välkomnas på samma adress. SYSTEMTEXTS WEBBUTIK Öppet dygnet runt Enkelt att handla dygnet runt, alla dagar. Snabb leveranstid Lagervaror beställda innan kl 12 skickas samma dag. Kontroll över inköpen Som webbkund har man orderhistorik på order och leveranser. Aktuellt sortiment Informationen i webbutiken är alltid uppdaterad. För personlig service angående webbutiken kontakta webbutik@systemtext.se Vi ser fram emot din order! Systemtexts kundsupport 6 ALLMÄN INFORMATION

7 LÄTT ATT SKYLTA RÄTT Skyltar och markeringar för tillgänglighet och säkra arbetsplatser Säkra arbetsplatser Lagar och föreskrifter fastställer att alla arbetsplatser i Sverige ska vara säkra. Arbetsmiljöverket beskriver i olika föreskrifter åtgärder för säkra arbetsmiljöer. AFS 2008:13 fastställer utformningen för skyltar och signaler för säkra arbetsplatser och AFS 2009:6 föreskriver riktlinjer för arbetsplatsens utformning och säkerhet. Säker utrymning Boverkets byggregler, BBR 21 kap 5 anger hur utrymningsvägar ska utformas. Tillgänglighet för alla Plan och byggförordningen 2011:338 fastställer att alla publika lokaler och allmänna platser ska vara tillgängliga för alla. Boverkets föreskrifter 2013:9 HIN 3 och BFS 2011:5 ALM 2 anger riktlinjer för tillgänglighetsanpassning av publika lokaler och allmänna platser. Hierarki över lagar, föreskrifter och riktlinjer: Beslutsinstans Beslutnivå Exempel Riksdag Tvingande Lagar PBL Plan och bygglagen AML Arbetsmiljölagen Regering Förordningar SFS Svensk författningssamling Myndigheter Boverket Arbetsmiljöverket Föreskrifter BBR Boverkets byggregler BFS Boverkets författningssamling AFS Arbetsmiljöverkets författningssamling Standardiseringsorgan SIS Svensk industristandard ISO International Standardization for Organization DIN Deutsche Industrinorme Branschföreningar Brandskyddsföreningen Ej tvingande Standarder Frivilliga överenskommelser Branschföreskrifter SIS ISO DIN Standarder är ofta rekommendationer, men blir tvingande när de ingår i en föreskrift. Produkter, t ex Supernova ALLMÄN INFORMATION 7

8 LÄTT ATT SKYLTA RÄTT Korrekt skyltning AFS 2008:13 Skyltar och signaler och BFS 2013:9 HIN 3 Enkelt avhjälpta hinder Typ Nöd Brand Varning Förbud Påbud Info Tillgänglighet Betydelse Utrymningsväg, första hjälpen, ingen fara. Larm vid fara, brandbekämpningsutrustning. Fara, Risk, Hinder. Förbud, Stopp. Krav på åtgärd eller beteende, använd personlig skyddsutrustning. Information, vägledning. Enkelt avhjälpta hinder Färg & form Kontrast mot bakgrunden. Exempel Förklaring Skylt som ger information om utrymningsväg, väg till utrymningväg, förstahjälpen- eller räddningsutrustning. Skylt som anger placering av utrustning för brandbekämpning. Skylt som varnar för risk eller fara. Skylt som förbjuder ett beteende som kan innebära fara. Skylt som ställer krav på åtgärd eller beteende. Skylt som informerar om ordning och trivsel. Skylt med information som är anpassad för alla, även personer med funktionsnedsättningar. Vid förfrågning om skyltars utformning till arbetsplatsen, kontakta kundsupport eller order@systemtext.se Rätt skyltstorlek Skyltar som är färgefterlysande (Supernova skyltar) har längre betraktningsavstånd i mörker än skyltar som endast efterlysande i vitt. Det är på grund av att Supernova egenskapen gör att skyltarna efterlyser både i symbolens färg (vitt) och skyltens varselfärg (grön, röd eller gul). Detta ökar igenkänningen till skillnad från skyltar där endast symbolerna efterlyser i vitt utan någon färgförankring. ½ A4 297 (b) x 105 (h) mm ½ A3 420 x 148 mm ½ A2 594 (b) x 210 (h) mm ½ A1 841 (b) x 297 (h) mm Läsavstånd: 10,5 m 14,8 m 21 m 29,7 m För val av skyltformat finns nedanstående standard i SS-EN 1838: Maximalt läsavstånd erhålls av formeln D = S x P, där D är betraktningsavstånd, P är pictogrammets (skyltens) höjd och S är en konstant: 100 för belyst skylt, 200 för genomlyst skylt. KODINFORMATION Alla artiklar i produktkatalogen har en kod för material och yta. Övrig artikelinformation står alltid under artikeln och i vissa fall finns utförligare informationsrutor nära artikeln. Alla produkter säljs styckvis, om inget annat anges. Mått anges alltid som bredd x höjd (x tjocklek). Artikelnummer EAN Beställningsvara x 80 mm EAN A 80 x 80 mm EAN PL TR Mått Yta Material Material: PLast PL DEkal DE ALuminium AL MAgnet MA StålPlåt SP BAnderoll BA Självhäftande SH Hårdplast Yta: ST SR SN GN GL TR RX TK LA Supernova Taktil Supernova Reflex SuperNova Glowlite Nova GlowLite TRyck RefleX TaKtil SkyddsLAminat Kodinfo Kodförklaringar finns även till din hjälp på den utvikbara fliken på omslagets baksida. 8 ALLMÄN INFORMATION

9 Efterlysande skyltar och markeringar - utrymning, brand och varning Översikt efterlysande produkter EFTERLYSANDE SKYLTAR Efterlyser i vitt. Kräver mindre ljus och tid för uppladdning än Glow Lite Nova. Efterlyser i vitt. Har ett starkare sken och är långtidsefterlysande. Skillnaden mellan GlowLite Nova och Supernova är färgefterlysningen! Symbolerna efterlyser i vitt och varselfärgerna efterlyser i färg: grönt för nöd, rött för brand, gult för varning och blått för påbud och information. Färgefterlysande likt Supernova och är dessutom reflekterande i färg. Färgefterlysande likt Supernova kombinerad med punktskrift och relieftext. Lyser 30 min-2 h Lyser 2-8 h Supernova behåller varselfärgen i mörker Supernova är en produkt utvecklad och patenterad av Systemtext. Skyltar med Supernova kvalitet efterlyser i mörker med hela sitt budskap. Pictogram och ram efterlyser lyser i vitt och resten av skylten efterlyser i sin varselfärg: grönt för nöd, rött för brand, gult för varning och blått för påbud och information. Skyltar med Supernova kvalitet uppfyller kravet i AFS 2008:13 Skyltar och Signaler Bilaga 2 om att skyltar ska ha efterlysande färger, reflekterande material eller artificiell belysning där dagsljuset är otillräckligt. Varför Supernova skyltar? I en krissituation kan vi reagera irrationellt, vilket gör det svårare att orientera sig Igenkänning av skyltar är en avgörande faktor i en utrymningssituation Supernova färgefterlysande skyltar har samma utseende både i ljus och mörker och är lätta att känna igen Konsekvent och tydlig uppmärkning kan rädda människoliv Varför Supernova Reflex? Supernova Reflex skylten är likt Supernova färgefterlysande med hela sitt budskap och har dessutom en reflekterande egenskap. Det gör den enkel att identifiera vid räddningsinsatser där ficklampor och pannlampor används för att upptäcka faror. Varför Supernova Taktil? Supernova Taktil är likt Supernova färgefterlysande med hela sitt budskap. Skylten har även punktskrift, taktila symboler och relieftext som är upphöjda från sitt underlag så att den kan läsas taktilt och/eller visuellt beroende på skyltens utformning och ändamål. Taktila skyltar är ett hjälpmedel för människor med synnedsättningar att orientera sig på egen hand. Taktila utrymningskyltar är till för offentlig miljö, där enkelt avhjälpta hinder i form av bristande utformning av orienterande skyltning ska avhjälpas (BFS 2013:9 HIN 3). De ska användas som komplement till ordinarie utrymningsskyltning. Rädda människoliv Supernova skyltar är 80 % säkrare! Institutionen för Brandteknik vid Lunds Tekniska Högskola har genomfört en studie som visar att man uppfattar färgefterlysande skyltar lättare än skyltar som endast är efterlysande i vitt. Det visade sig att 80 % fler valde utrymningsvägen med Supernova färgefterlysande skylten, vilket gör den till ett säkrare val! På dagen ser alla skyltar lika ut, men i mörker syns skillnaden som är avgörande i ett nödläge. Supernova skyltar en säker investering! Supernova skyltar SE Patent No ; Skyltar som endast efterlyser i vitt. i vitt. ALLMÄN INFORMATION 9

10 EFTERLYSANDE SKYLTAR Olika ljuskällor för uppladdning av efterlysande skyltar och markeringar Efterlysande skyltar, markeringar och färg kan laddas av i princip alla typer av vitt ljus som t ex dagsljus och ljus från olika typer av artificiella ljuskällor (lysrör, LED-, halogen- och glödlampor). Vanligtvis försöker man använda sig av en kombination av dagsljus och artificiellt ljus vid inomhusbelysning, men i vissa fall tvingas man nöja sig med enbart konstgjort ljus. Normal inomhusbelysning för kontor och lagermiljö oavsett ljuskälla är minst 300 lux medan belysningen i industrilokaler oftast ligger på ca 500 lux eller mer, beroende på verksamhetens art och ljusbehov. Hur bra efterlysande skyltar, markeringar och färg laddas, dvs hur hög efterlysningen blir efter ljusbortfall, beror både på belysningsstyrkan (antalet lux) och på vilken typ av belysning som används. Skillnad mellan olika ljus Som tidigare nämnts kan både ljus från lysrör och LED-lampor ladda efterlysande skyltar, men generellt ger lysrör en effektivare laddning än LED. Studier visar att skillnaden i effektivitet är ca 2-4 gånger till lysrörens favör, dvs för att uppnå en viss laddning med LED-ljus behöver belysnings-styrkan vara 2-4 gånger högre jämfört med om lysrör används. Generellt gäller också att kallvitt ljus (dvs blåtonat ljus) laddar efterlysande skyltar effektivare än varmvitt ljus. Dock, i de allra flesta miljöer där efterlysande skyltar används kommer belysningsstyrkan vara tillräcklig hög (100 lux eller mer) för att ge en fullgod uppladdning av Supernova skyltar, oavsett om man använder LED- eller lysrörs-belysning. Supernova testresultat Supernova färgefterlysande skyltar överträffar kraven som ställs på efterlysning för utrymningskyltar enligt ISO Graphical symbols - Safety signs - Safety way guidance systems (SWGS), både vid uppladdning med LED-belysning och med lysrör! SP Statens Tekniska Forskningsinstitut genomför regelbundet tester av våra Supernova skyltar, för att säkerställa den efterlysande kvaliteten. Supernova skyltarna är testade och godkända mot följande standarder: ISO Graphical symbols - Safety signs - Safety way guidance systems (SWGS) ISO Low-location lighting on passenger ships DIN Photoluminescent pigments and products 10 ALLMÄN INFORMATION

11 NÖD NÖD Supernova färgefterlysande skyltar för snabb och säker utrymning Färgefterlysande i både symbolens färg (vit) och skyltens varselfärg (grön): För väggmontage: aluminium För golvmontage: självhäftande dekal med slitstarkt skyddslaminat När använder man Supernova skyltar och när krävs belysta/genomlysta skyltar? Boverkets byggregler, BBR 21, delar in lokaler i olika verksamhetsklasser och ställer krav på vägledande markering för en del av dem. Vägledande markering betyder att belysta eller genombelysta skyltar med batteribackup måste användas. Dessa ska då placeras i anslutning till de dörrar och fönster som är avsedda för utrymning. Längs med utrymningsvägen kan man använda Supernova skyltar vid t ex riktningsförändringar. I de verksamhetsklasser där vägledande markering inte fordras är Supernova skyltar, tack vare dess färgefterlysande egenskap, det självklara valet som utrymningsmarkering. De är lätta att känna igen i en utrymningssituation och uppfyller kravet från AFS 2008:13 om att skyltar ska vara efterlysande i sina färger där dagsljuset är otillräckligt. Bestämmelser om verksamhetsklasser enligt BBR 21: Verksamhetsklass 1 Industri, kontor, lager m m 2A Samlingslokal för högst 150 personer Undantag: mindre lokaler som lätt kan överblickas, där gångavståndet till utrymningsväg är mindre än 15 m Utrymningsvägarna ska vara synliga från huvuddelen av lokalen 2B Samlingslokal för fler än 150 personer Exempel på 2A/B: skolor, vårdcentraler, restauranger, reseterminaler, sporthallar, detaljhandelsanläggningar, konserter och fritidsaktiviteter 2C Samlingslokal för 150 personer där alkohol serveras i mer än begränsad omfattning Exempel på 2C: diskotek, större pubar och nattklubbar 3 Bostäder 4 Hotell och andra typer av tillfälligt boende 5A Förskolor, daglig verksamhet enl socialtjänstlagen 5B Behovsprövade särskilda boenden för personer med funktionsnedsättningar 5C Lokaler för hälso- och sjukvård 5D Lokaler för personer som hålls inlåsta 6 Lokaler med förhöjd sannolikhet för uppkomst av brand Exempel på 6: kvarnar, pappersindustri, textilindustri, produktionsbyggnader inom jordbruk och utrymmen för yrkesmässig bearbetning av trä Typ av skylt: Supernova skyltar Krav på belysta/genomlysta skyltar med batteribackup Supernova skyltar Krav på belysta/genomlysta skyltar med batteribackup Krav på belysta/genomlysta skyltar med batteribackup Inget krav på skyltar Krav på belysta/genomlysta skyltar med batteribackup Supernova skyltar Supernova skyltar Krav på belysta/genomlysta skyltar med batteribackup Supernova skyltar Krav på belysta/genomlysta skyltar med batteribackup NÖD 11

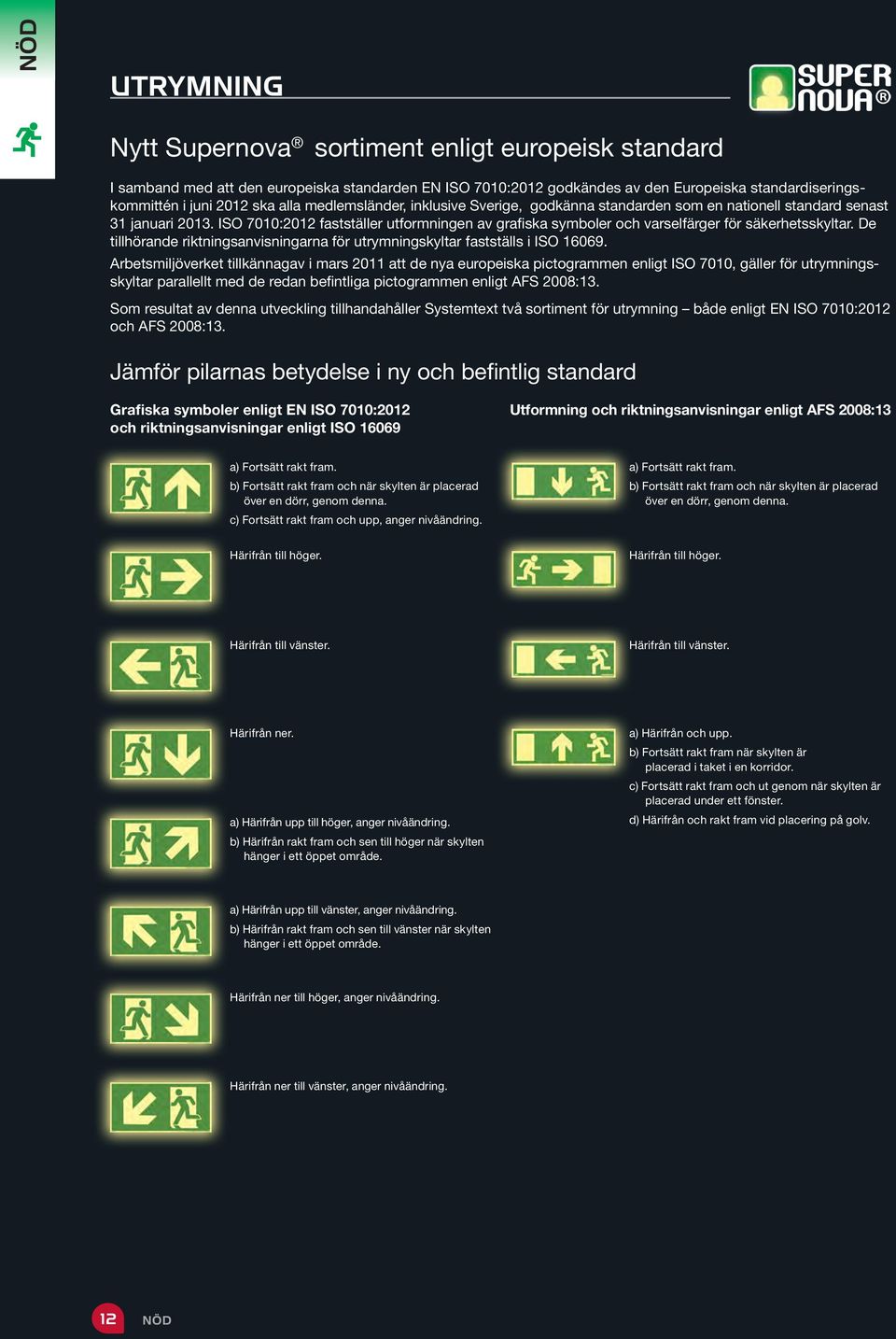

12 NÖD UTRYMNING Nytt Supernova sortiment enligt europeisk standard I samband med att den europeiska standarden EN ISO 7010:2012 godkändes av den Europeiska standardiseringskommittén i juni 2012 ska alla medlemsländer, inklusive Sverige, godkänna standarden som en nationell standard senast 31 januari ISO 7010:2012 fastställer utformningen av grafiska symboler och varselfärger för säkerhetsskyltar. De tillhörande riktningsanvisningarna för utrymningskyltar fastställs i ISO Arbetsmiljöverket tillkännagav i mars 2011 att de nya europeiska pictogrammen enligt ISO 7010, gäller för utrymningsskyltar parallellt med de redan befintliga pictogrammen enligt AFS 2008:13. Som resultat av denna utveckling tillhandahåller Systemtext två sortiment för utrymning både enligt EN ISO 7010:2012 och AFS 2008:13. Jämför pilarnas betydelse i ny och befintlig standard Grafiska symboler enligt EN ISO 7010:2012 och riktningsanvisningar enligt ISO Utformning och riktningsanvisningar enligt AFS 2008:13 a) Fortsätt rakt fram. b) Fortsätt rakt fram och när skylten är placerad över en dörr, genom denna. c) Fortsätt rakt fram och upp, anger nivåändring. a) Fortsätt rakt fram. b) Fortsätt rakt fram och när skylten är placerad över en dörr, genom denna. Härifrån till höger. Härifrån till höger. Härifrån till vänster. Härifrån till vänster. Härifrån ner. a) Härifrån upp till höger, anger nivåändring. b) Härifrån rakt fram och sen till höger när skylten hänger i ett öppet område. a) Härifrån och upp. b) Fortsätt rakt fram när skylten är placerad i taket i en korridor. c) Fortsätt rakt fram och ut genom när skylten är placerad under ett fönster. d) Härifrån och rakt fram vid placering på golv. a) Härifrån upp till vänster, anger nivåändring. b) Härifrån rakt fram och sen till vänster när skylten hänger i ett öppet område. Härifrån ner till höger, anger nivåändring. Härifrån ner till vänster, anger nivåändring. 12 NÖD

13 UTRYMNING EN ISO 7010:2012 NÖD x 100 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 100 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 100 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN Dubbelsidig takskylt x 150 x 0,5 mm EAN AL SN Enkelsidig takskylt x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 100 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 250 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 220 mm EAN DE SN Golvdekal NY! NY! x 110 mm EAN AL SN x 110 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN Midjeskylt till dörr AL SN x 105 mm EAN Midjeskylt till dörr, dekal DE SN AL SN Kodinformation på sid 8 NÖD 13

14 NÖD UTRYMNING AFS 2008: x 45 x 0,5 mm EAN AL SN Miniskylt till fritidsbåtar x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 297 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 297 x 0,5 mm EAN AL SN x 115 x 0,5 mm EAN AL SN Dubbelsidig takskylt x 158 x 0,5 mm EAN AL SN Dubbelsidig takskylt x 115 x 0,5 mm EAN AL SN x 158 x 0,5 mm EAN AL SN x 220 x 0,5 mm EAN AL SN x 297 x 0,5 mm EAN AL SN x 168 mm EAN DE SN Skyddslaminerad golvdekal x 105 x 0,5 mm EAN Midjeskylt till dörr x 105 mm EAN Midjeskylt till dörr, dekal AL SN DE SN x 148 x 0,5 mm EAN AL SN För markering av nödutgång, t ex under fönster x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 115 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 158 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN NY! x 100 mm EAN DE SN Golvdekal x 105 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 60 mm EAN DE SN x 210 x 0,5 mm EAN AL SN x 105 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 148 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 175 x 0,5 mm EAN AL SN x 175 x 0,5 mm EAN AL SN x 297 x 0,5 mm EAN AL SN 14 NÖD AL SN Kodinformation på sid 8

15 TAKTILA UTRYMNINGSSKYLTAR NÖD Supernova Taktil en ny generation utrymningsskyltar där två funktioner möts! Färgefterlysande egenskaper möter punktskrift och relieftext i en unik produkt framtagen i tester tillsammans med SRF Synskadades Riksförbund. Skyltarna är tillverkade av styrén för att skapa bästa förutsättningar för deras taktila egenskaper. Supernova Taktil är ett komplement till den ordinarie utrymningsskyltningen för att uppfylla kravet enligt BFS 2013:9 HIN 3. Hinder i form av bristande utformning på orienterande skyltning ska avhjälpas. Förordas av Synskadades Riksförbund x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST x 120 x 1,2 mm EAN PL ST Skyltarna bör placeras på väggar som räknas som naturliga ledstråk då det är den plats där man förväntas hitta informationen, ca 1400 mm från golv upp till skyltens underkant. Enligt testresultat i samband med SRF placeras skyltarna med fördel på avstånd om 5 m från varandra, där det är möjligt. Det viktigaste är att skyltar finns placerade vid riktningsförändringar. Se monteringsanvisningar på sid 71. Säker utrymning för alla Alla personer ska själva kunna sätta sig i säkerhet vid brand och i andra nödsituationer. Det gäller även personer med funktionsnedsättningar. Enligt Handisams/MFD:s fördjupningsblad betyder sätta sig i säkerhet att själv kunna ta sig till en säker plats, utrymningsplats eller utrymningshiss. Det finns många förutsättningar för detta, bland annat ska det vara tydligt skyltat vilka utrymningsvägar som är lämpliga för personer med nedsatt rörelseförmåga x 297 x 1,2 mm EAN PL ST x 210 x 1,2 mm EAN PL ST x 210 x 1,2 mm EAN PL ST x 105 x 1,2 mm EAN PL ST x 100 x 1,2 mm EAN PL ST Rekommenderad skyltning för utrymningsplatser En utrymningsplats är ett utrymme i anslutning till utrymningsvägen där personer med nedsatt rörelse- eller orienteringsförmåga kan invänta hjälp för fortsatt utrymning. Från utrymningsplatsen ska det finnas möjlighet till tvåvägskommunikation för att få hjälp. (BBR 21, 5:248) Exempel på Supernova skyltar för utrymningsplatser på t ex kontor, industri, skolor: Exempel på Supernova Taktil skyltar för utrymningsplatser i publika lokaler t ex köpcentrum, hotell: PL ST Kodinformation på sid 8 NÖD 15

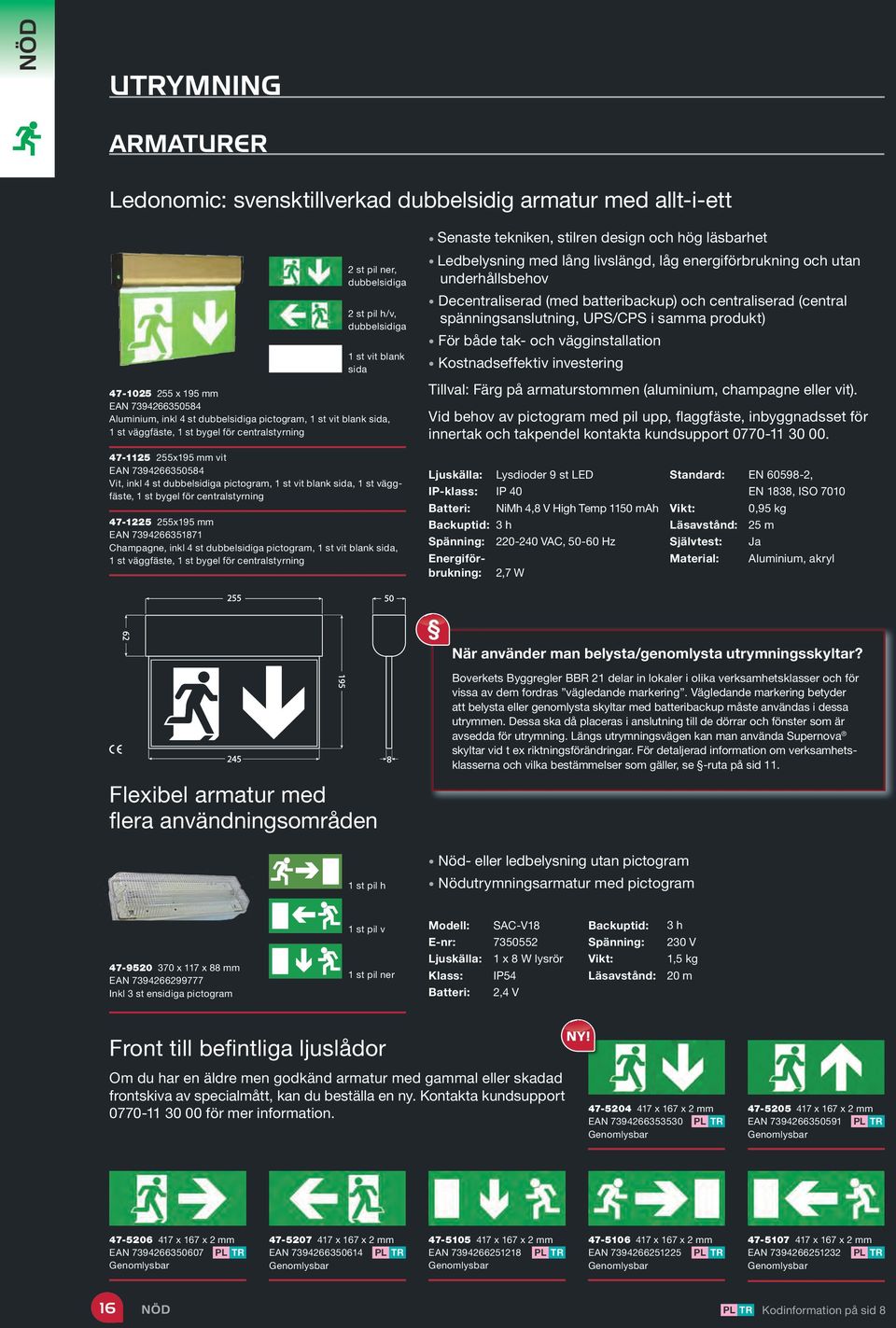

16 NÖD UTRYMNING ARMATURER Ledonomic: svensktillverkad dubbelsidig armatur med allt-i-ett 2 st pil ner, dubbelsidiga 2 st pil h/v, dubbelsidiga 1 st vit blank sida x 195 mm EAN Aluminium, inkl 4 st dubbelsidiga pictogram, 1 st vit blank sida, 1 st väggfäste, 1 st bygel för centralstyrning Senaste tekniken, stilren design och hög läsbarhet Ledbelysning med lång livslängd, låg energiförbrukning och utan underhållsbehov Decentraliserad (med batteribackup) och centraliserad (central spänningsanslutning, UPS/CPS i samma produkt) För både tak- och vägginstallation Kostnadseffektiv investering Tillval: Färg på armaturstommen (aluminium, champagne eller vit). Vid behov av pictogram med pil upp, flaggfäste, inbyggnadsset för innertak och takpendel kontakta kundsupport x195 mm vit EAN Vit, inkl 4 st dubbelsidiga pictogram, 1 st vit blank sida, 1 st väggfäste, 1 st bygel för centralstyrning x195 mm EAN Champagne, inkl 4 st dubbelsidiga pictogram, 1 st vit blank sida, 1 st väggfäste, 1 st bygel för centralstyrning Ljuskälla: IP-klass: Batteri: Backuptid: Spänning: Energiförbrukning: Lysdioder 9 st LED IP 40 NiMh 4,8 V High Temp 1150 mah 3 h VAC, Hz 2,7 W Standard: Vikt: Läsavstånd: Självtest: Material: EN , EN 1838, ISO ,95 kg 25 m Ja Aluminium, akryl När använder man belysta/genomlysta utrymningsskyltar? Flexibel armatur med flera användningsområden 1 st pil h Boverkets Byggregler BBR 21 delar in lokaler i olika verksamhetsklasser och för vissa av dem fordras vägledande markering. Vägledande markering betyder att belysta eller genomlysta skyltar med batteribackup måste användas i dessa utrymmen. Dessa ska då placeras i anslutning till de dörrar och fönster som är avsedda för utrymning. Längs utrymningsvägen kan man använda Supernova skyltar vid t ex riktningsförändringar. För detaljerad information om verksamhetsklasserna och vilka bestämmelser som gäller, se -ruta på sid 11. Nöd- eller ledbelysning utan pictogram Nödutrymningsarmatur med pictogram x 117 x 88 mm EAN Inkl 3 st ensidiga pictogram 1 st pil v 1 st pil ner Modell: E-nr: Ljuskälla: Klass: Batteri: SAC-V x 8 W lysrör IP54 2,4 V Backuptid: Spänning: Vikt: Läsavstånd: 3 h 230 V 1,5 kg 20 m Front till befintliga ljuslådor Om du har en äldre men godkänd armatur med gammal eller skadad frontskiva av specialmått, kan du beställa en ny. Kontakta kundsupport för mer information. NY! x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar x 167 x 2 mm EAN PL TR Genomlysbar 16 NÖD PL TR Kodinformation på sid 8

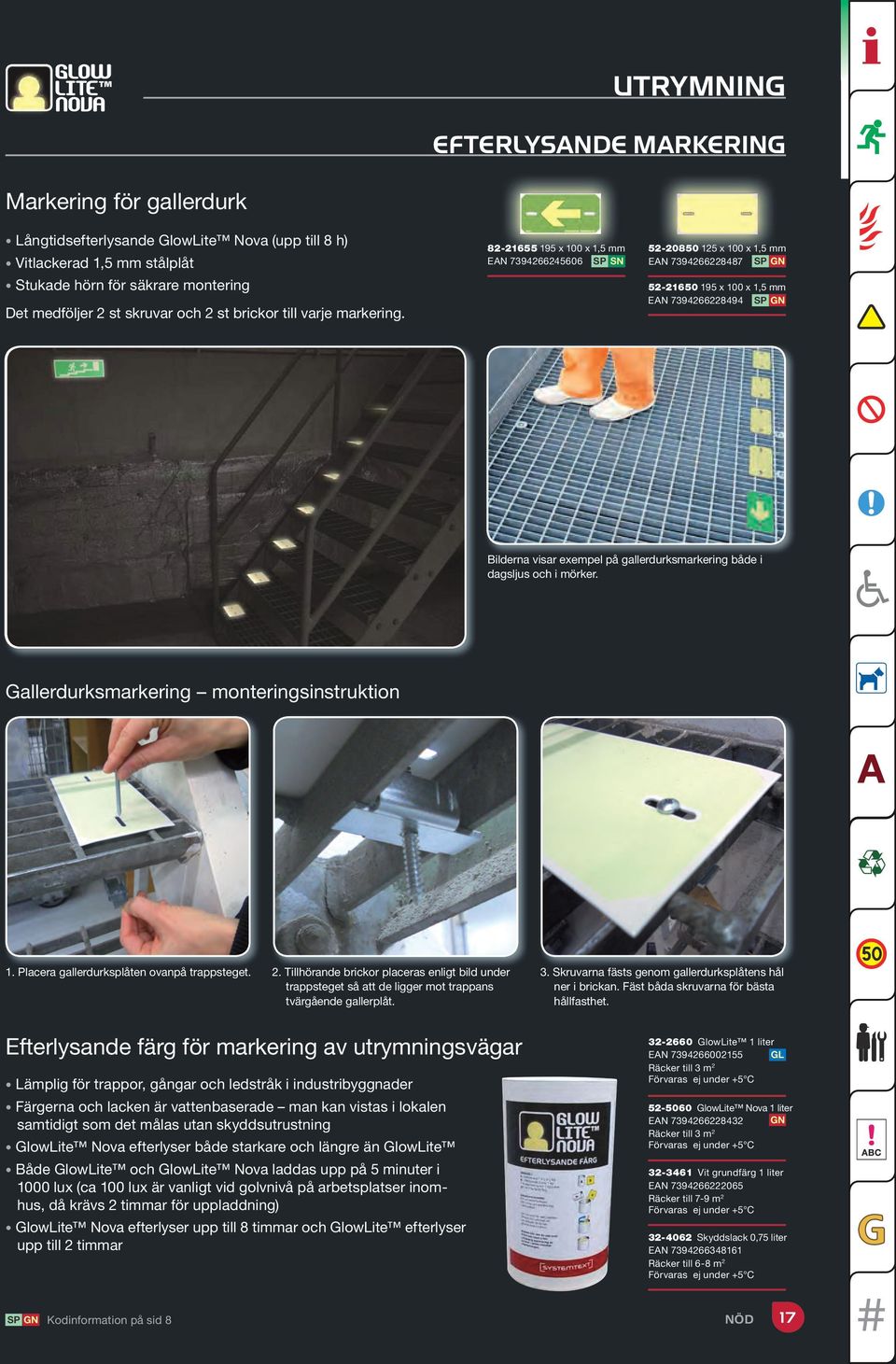

17 UTRYMNING NÖD EFTERLYSANDE MARKERING Markering för gallerdurk Långtidsefterlysande GlowLite Nova (upp till 8 h) Vitlackerad 1,5 mm stålplåt Stukade hörn för säkrare montering Det medföljer 2 st skruvar och 2 st brickor till varje markering x 100 x 1,5 mm x 100 x 1,5 mm EAN SP SN EAN SP GN x 100 x 1,5 mm EAN SP GN Gallerdurksplåt Bilderna visar exempel på gallerdurksmarkering både i dagsljus och i mörker. Gallerdurksplåt Gallerdurksplåt Gallerdurksmarkering monteringsinstruktion Monteringsinstruktion för gallerdurksplåt 1. Plåten fästs vanligen med kortändan i trappans riktning. 2. Två skruvar och två st specialbrickor medföljer. 3. Placera gallerdurksplåten med kortsidan i trappans rörelseriktning. Brickan placeras enl. bild under trappsteget så att den får stöd av trappans tvärgående gallerplåt. Skruven ska ned genom gallerdurksplåtens hål ner i brickan där skruven skapar gängor i själva brickan. 1. Placera gallerdurksplåten ovanpå trappsteget. 2. Tillhörande brickor placeras enligt bild under 3. Skruvarna fästs genom gallerdurksplåtens hål Monteringsinstruktion trappsteget så att de ligger för mot gallerdurksplåt trappans ner i brickan. Fäst båda skruvarna för bästa Monteringsinstruktion för gallerdurksplåt tvärgående gallerplåt. hållfasthet. 1. Plåten fästs vanligen med kortändan i trappans riktning. Efterlysande färg för markering av utrymningsvägar 2. Två skruvar och två st specialbrickor medföljer. Lämplig för trappor, gångar och ledstråk i industribyggnader Färgerna och lacken är vattenbaserade 3. man Placera kan gallerdurksplåten vistas i lokalen med kortsidan i trappans rörelseriktning. Brickan placeras samtidigt som det målas utan skyddsutrustning enl. bild under trappsteget så att den får GlowLite Nova efterlyser både starkare och stöd längre av trappans än tvärgående GlowLite gallerplåt. Skruven ska ned genom gallerdurksplåtens Både GlowLite och GlowLite Nova laddas hål ner upp i brickan på 5 där minuter skruven i skapar gängor i 1000 lux (ca 100 lux är vanligt vid golvnivå själva på arbetsplatser brickan. inomhus, då krävs 2 timmar för uppladdning) GlowLite Nova efterlyser upp till 8 timmar och GlowLite efterlyser upp till 2 timmar 1. Plåten fästs vanligen med kortändan i trappans riktning GlowLite 1 liter EAN GL 2. Två skruvar och två Räcker st specialbrickor till 3 m 2 medföljer. Förvaras ej under +5 C 3. Placera gallerdurksplåten med GlowLite kortsidan Nova i 1 liter trappans rörelseriktning. EAN Brickan placeras GN enl. bild under trappsteget Räcker till så 3 matt 2 den får stöd av trappans tvärgående Förvaras ej under gallerplåt. +5 C Skruven ska ned genom gallerdurksplåtens Vit grundfärg 1 liter hål ner i brickan där skruven skapar gängor i EAN själva brickan. Räcker till 7-9 m 2 Förvaras ej under +5 C Skyddslack 0,75 liter EAN Räcker till 6-8 m 2 Förvaras ej under +5 C SP GN Kodinformation på sid 8 NÖD 17

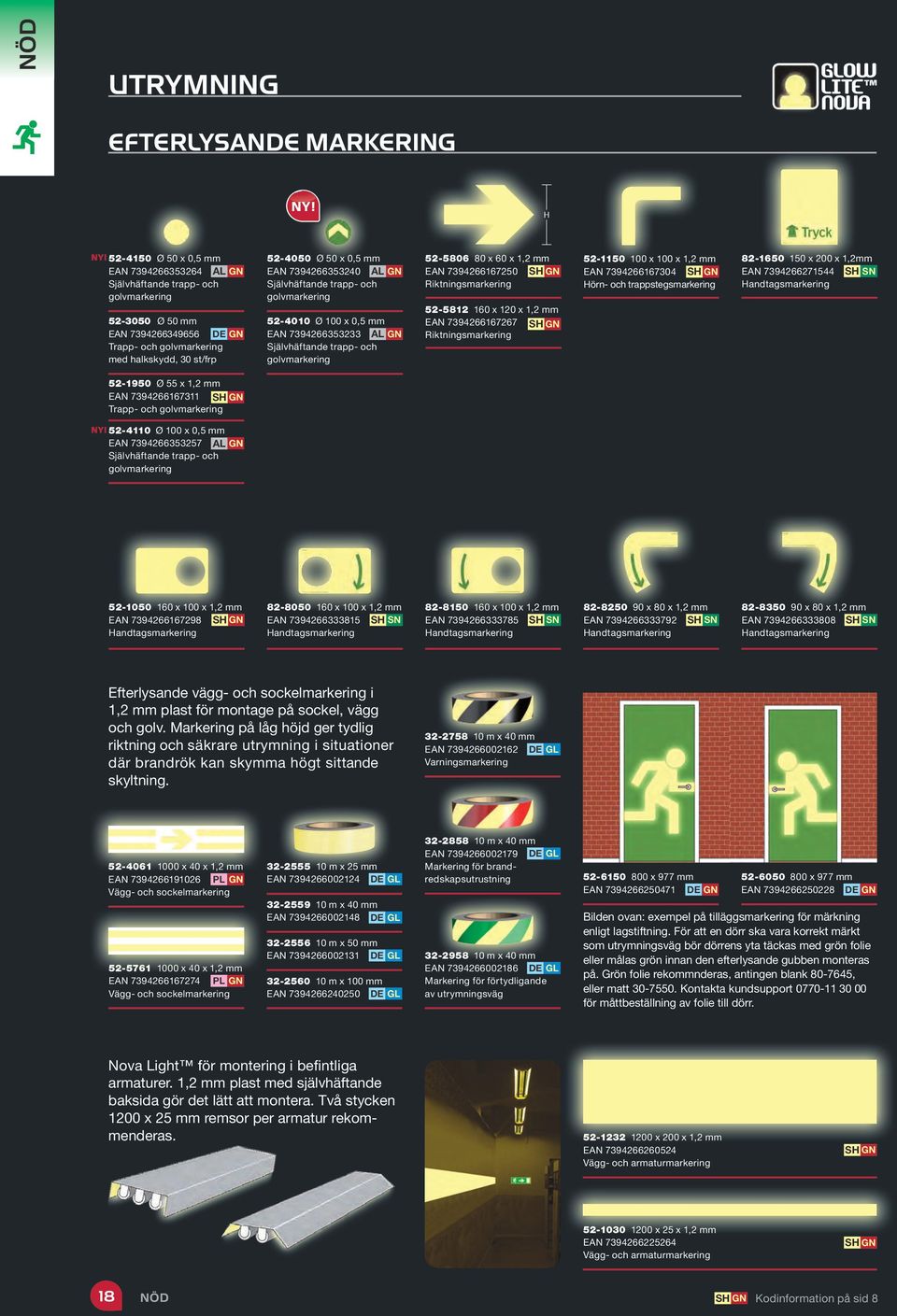

18 NÖD UTRYMNING EFTERLYSANDE MARKERING NY! Ø 50 x 0,5 mm EAN AL GN Självhäftande trapp- och golvmarkering Ø 50 mm EAN DE GN Trapp- och golvmarkering med halkskydd, 30 st/frp Ø 50 x 0,5 mm EAN AL GN Självhäftande trapp- och golvmarkering Ø 100 x 0,5 mm EAN AL GN Självhäftande trapp- och golvmarkering x 60 x 1,2 mm EAN SH GN Riktningsmarkering x 120 x 1,2 mm EAN SH GN Riktningsmarkering x 100 x 1,2 mm EAN SH GN Hörn- och trappstegsmarkering x 200 x 1,2mm EAN SH PL SN Handtagsmarkering Ø 55 x 1,2 mm EAN SH GN Trapp- och golvmarkering Ø 100 x 0,5 mm EAN AL GN Självhäftande trapp- och golvmarkering x 100 x 1,2 mm x 100 x 1,2 mm x 100 x 1,2 mm x 80 x 1,2 mm x 80 x 1,2 mm EAN Handtagsmarkering SH GN EAN Handtagsmarkering SH SN EAN Handtagsmarkering SH SN EAN Handtagsmarkering SH SN EAN Handtagsmarkering SH SN Efterlysande vägg- och sockelmarkering i 1,2 mm plast för montage på sockel, vägg och golv. Markering på låg höjd ger tydlig riktning och säkrare utrymning i situationer där brandrök kan skymma högt sittande skyltning m x 40 mm EAN DE GL Varningsmarkering x 40 x 1,2 mm EAN PL GN Vägg- och sockelmarkering x 40 x 1,2 mm EAN PL GN Vägg- och sockelmarkering m x 25 mm EAN DE GL m x 40 mm EAN DE GL m x 50 mm EAN DE GL m x 100 mm EAN DE GL m x 40 mm EAN DE GL Markering för brandredskapsutrustning m x 40 mm EAN DE GL Markering för förtydligande av utrymningsväg x 977 mm EAN DE GN x 977 mm EAN DE GN Bilden ovan: exempel på tilläggsmarkering för märkning enligt lagstiftning. För att en dörr ska vara korrekt märkt som utrymningsväg bör dörrens yta täckas med grön folie eller målas grön innan den efterlysande gubben monteras på. Grön folie rekommnderas, antingen blank , eller matt Kontakta kundsupport för måttbeställning av folie till dörr. Nova Light för montering i befintliga armaturer. 1,2 mm plast med självhäftande baksida gör det lätt att montera. Två stycken 1200 x 25 mm remsor per armatur rekommenderas x 200 x 1,2 mm EAN Vägg- och armaturmarkering SH GN x 25 x 1,2 mm EAN Vägg- och armaturmarkering SH GN 18 NÖD SH GN Kodinformation på sid 8

19 NÖD NÖD Vad säger lagen om nödöppning? Enligt BBR 21, 5:335 kan elektrisk dörröppning tillämpas i vissa verksamheter. I sådana fall bör en knapp placeras bredvid dörrens ordinarie öppningsanordning och vara så stor att den omedelbart uppmärksammas som öppningsknapp. Öppningsknappen bör vara tydligt utmärkt med en skylt som är belyst när personer väntas använda dörren. Detta gäller även vid utrymning. Skylten bör vara försedd med nyckelsymbol och texten Nödöppning, se artikel Exempel på kombination av artiklar: och x 600 x 0,5 mm EAN AL SN NY! x 600 x 0,5 mm EAN AL SN x 35 mm EAN DE SN x 80 x 0,5 mm EAN AL SN Självhäftande baksida x 80 x 0,5 mm EAN AL SN Självhäftande baksida x 80 x 0,5 mm EAN AL SN Självhäftande baksida x 80 x 0,5 mm EAN AL SN Självhäftande baksida DE SN x 40 mm EAN DE SN x 150 x 0,5 mm EAN AL SN x 210 x 1,2 mm EAN PL SN Nödknappsmarkering Ø 74 mm, 3 st/frp EAN DE SN Hål Ø 37 mm Färgefterlysande markering till stoppknapp Ø 30 mm. Levereras med alla gröna nödstoppsskyltar i Supernova x 52 x 0,5 mm EAN AL SN För markering vid nödstoppslina x 74 x 0,5 mm EAN AL SN För markering vid nödstoppslina x 52 x 0,5 mm EAN AL SN x 74 x 0,5 mm EAN AL SN NY! x 74 x 0,5 mm EAN AL TR För markering vid nödstoppslina x 74 x 0,5 mm EAN AL TR Märkning av nödstoppsdon x 74 mm EAN x 105 mm EAN x 74 x 0,5 mm EAN AL TR BFS 2012:11 H 14 Märkning av stoppdon för nödsituation vid släpliftar och småliftar bör utgöras av röd nödstoppknapp med gul bakgrund kompletterad av en skylt med vit femuddig stjärna och vit text Nödstopp på grön botten. OBS! Nödstoppsdon enligt AFS 2008:13 ska markeras enligt bilden nedan och inte förväxlas med nödstoppsskylten med stjärnan till vänster. Om skylten är en del av en nödstoppslina ska den vara röd x 74 x 1,2 mm EAN PL TR x 105 x 0,5 mm EAN AL TR Nödstoppsdon enligt AFS 2008:13 Skylt som del av en nödstoppslina AL SN Kodinformation på sid 8 NÖD 19

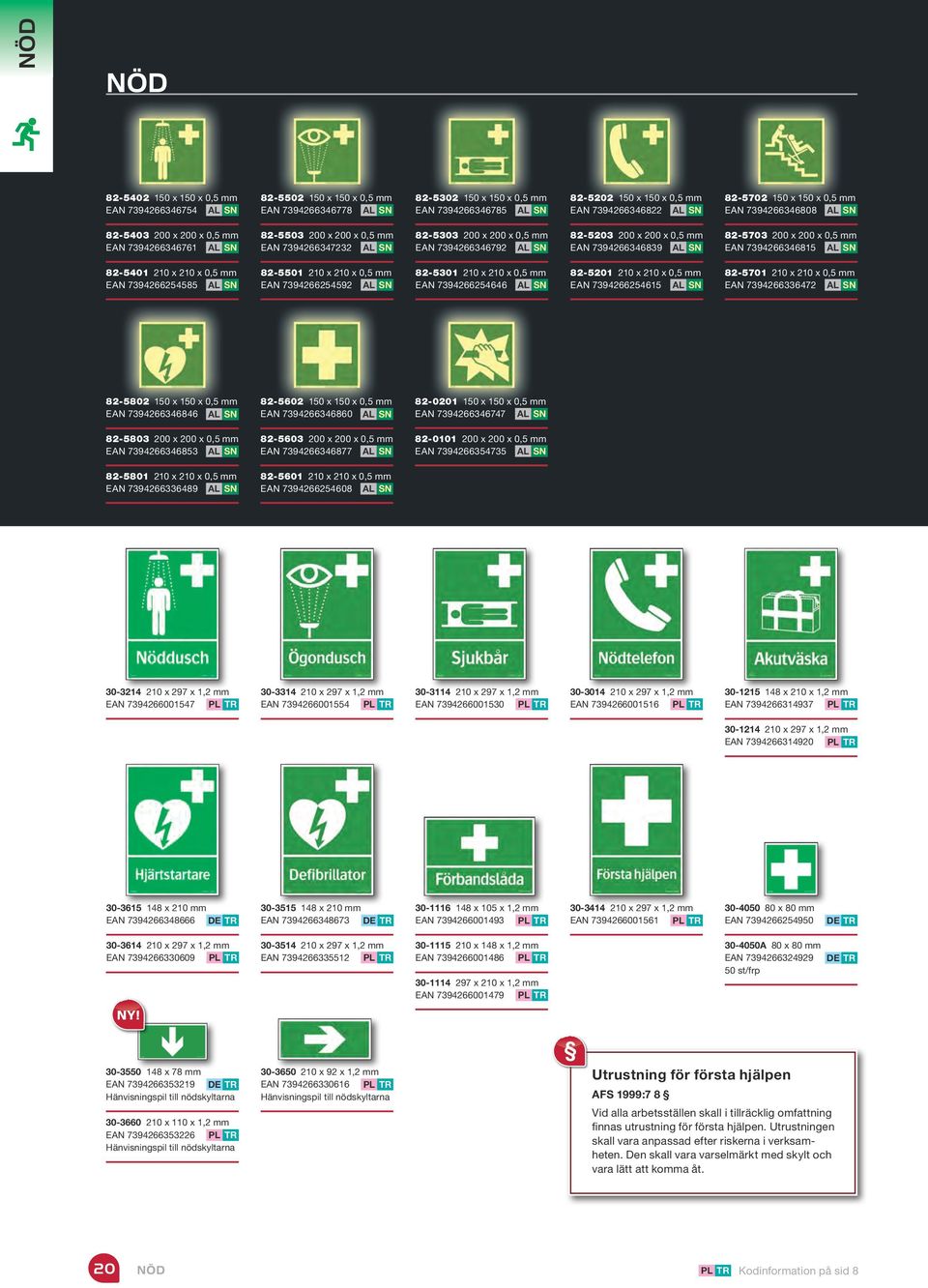

20 NÖD NÖD x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 150 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 200 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 210 x 0,5 mm EAN AL SN x 297 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 210 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 210 mm EAN x 210 mm EAN x 105 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 80 mm EAN x 297 x 1,2 mm EAN PL TR x 297 x 1,2 mm EAN PL TR x 148 x 1,2 mm EAN PL TR x 210 x 1,2 mm EAN PL TR A 80 x 80 mm EAN NY! x 78 mm EAN Hänvisningspil till nödskyltarna x 110 x 1,2 mm EAN PL TR Hänvisningspil till nödskyltarna x 92 x 1,2 mm EAN PL TR Hänvisningspil till nödskyltarna Utrustning för första hjälpen AFS 1999:7 8 Vid alla arbetsställen skall i tillräcklig omfattning finnas utrustning för första hjälpen. Utrustningen skall vara anpassad efter riskerna i verksamheten. Den skall vara varselmärkt med skylt och vara lätt att komma åt. 20 NÖD PL TR Kodinformation på sid 8
