Utförts av: FFT-konsult SBR genom Matts Mårtensson, bygg-,vent-, mark- och arbetsmiljöingenjör

Transkript

1 Stallarna Lågdelen Uppdrag: Att utföra okulära kontroller i byggnaden Umeå Centralstation och byggnaderna vid Lokstallarna. Efter utförda kontroller avrapportera inventeringsresultaten till beställaren PLG Projektledningsgruppen i Umeå via mejl, senast torsdag den 10 april Beställare: Projektledningsgruppen genom Bengt Bergqvist, projektledare bengt.bergqvist@projektledargruppen.se Utförts av: FFT-konsult SBR genom Matts Mårtensson, bygg-,vent-, mark- och arbetsmiljöingenjör Övrigt: ABK 09 gäller för uppdraget Bilagor: Lokstallarna, lågdel och stallar Bil 1A och 1 B Stationsbyggnaden Bil 2 kontrollerna utfördes med nyckelhjälp och senaste info över Stationsbyggnad och Stallarna av Dalkia, Lars Sandberg Matts Mårtensson

2 Bilaga 1 A Lågdelen utv Lokstallarna 2 Framför lågdelen finns cistern för eldningsolja nedgrävd 2009 med spillkrage runt cistern, ca 9 m³, enligt uppgifter av Dalkia I väster och norrfasad finns isolerglas från 80-tal med mjukfog dock ej med pcb eller asbest Entré till lågdelen, fog i karmparti har lagts efter att pcb-vågen upphört ingen pcb-fog eller asbest Utanpå putts har krackelerat i flera väggpartier för lågdelen, bla sprikor i fasaderna och släpp av putsbruk Lågdelen har krönplåten lagts i 90-tal men taket papp har ej varit nåbart för kontroll ang ev stenkolstjära I denna plats luktar det dieselolja, enl uppgifter har dels bod, dels cistern varit uppställda här. En näve grus avluktades och dieselolja finns i mark utifrån doften (rätt erfaren på olja i mark)

3 Lågdelen inv Korridor med undertak har öppnats nya ventdragningar ses från 90-tal Kakel i VC, innehåller asbest, se bilagda analysprotokoll 3 Städutrymme, inget kakel Tvättutrymme, kakel som innehåller asbest i fix, se analysprotokoll Kakel i VC, innehåller asbest i fix Omkl inget kakel i väggpartierna Gammal ventkanal, ingen asbestfläta Nya kanaler från 90-tal i undertak, i gejder, skumgummiliknande material inget asbestkitt i skarvar

4 forts Gold-aggregat från 90-tal med.. intallationer i undertak, i rum och korridor, dock ej i omkl 4 Kök med kakel från 90-tal, ej asbest, Spis, kyl, frys från samma tid I schakt ses isolering på värmerör som är av äldre årgång, finns asbest i de inbyggda schaktens rörböjar? Sammantaget finns asbest i fix för samtliga kakelsättningar i lågdelen utom kök till en yta av ca 15 m², vars fix innehåller asbest. Bastu tv i bild har byggts under 90-tal Inv Utv Sammanställning av lågdelen Asbest i kaklade väggpartier, uppskattat till ca 15 m², i kök kakel från senare 10 tal armaturer från senare tid, dock med lysrör som innehåller kvicksilver El-installationer, element under varje fönster, ett tiotal Håltagning i golv, inget svartlim noterats, alla golv med plastmatta Puts har krackelerat på bef murstenar i några fasader samt sprickor i ytskickt Tak har ej besiktats, ev stenkolstjära under senaste åtgärd Plåtad krans, vad finns under denna plåtade krönkransen? Isolerglas och fog från senare tid. Cistern finns nedgrävd i den norra fasaden, enl uppg 2009, ses via manlucka och pejlbrunn, ej ännu sanerad från eldningsolja. Enl uppgifter har invallning utförts i mark runt cistern.

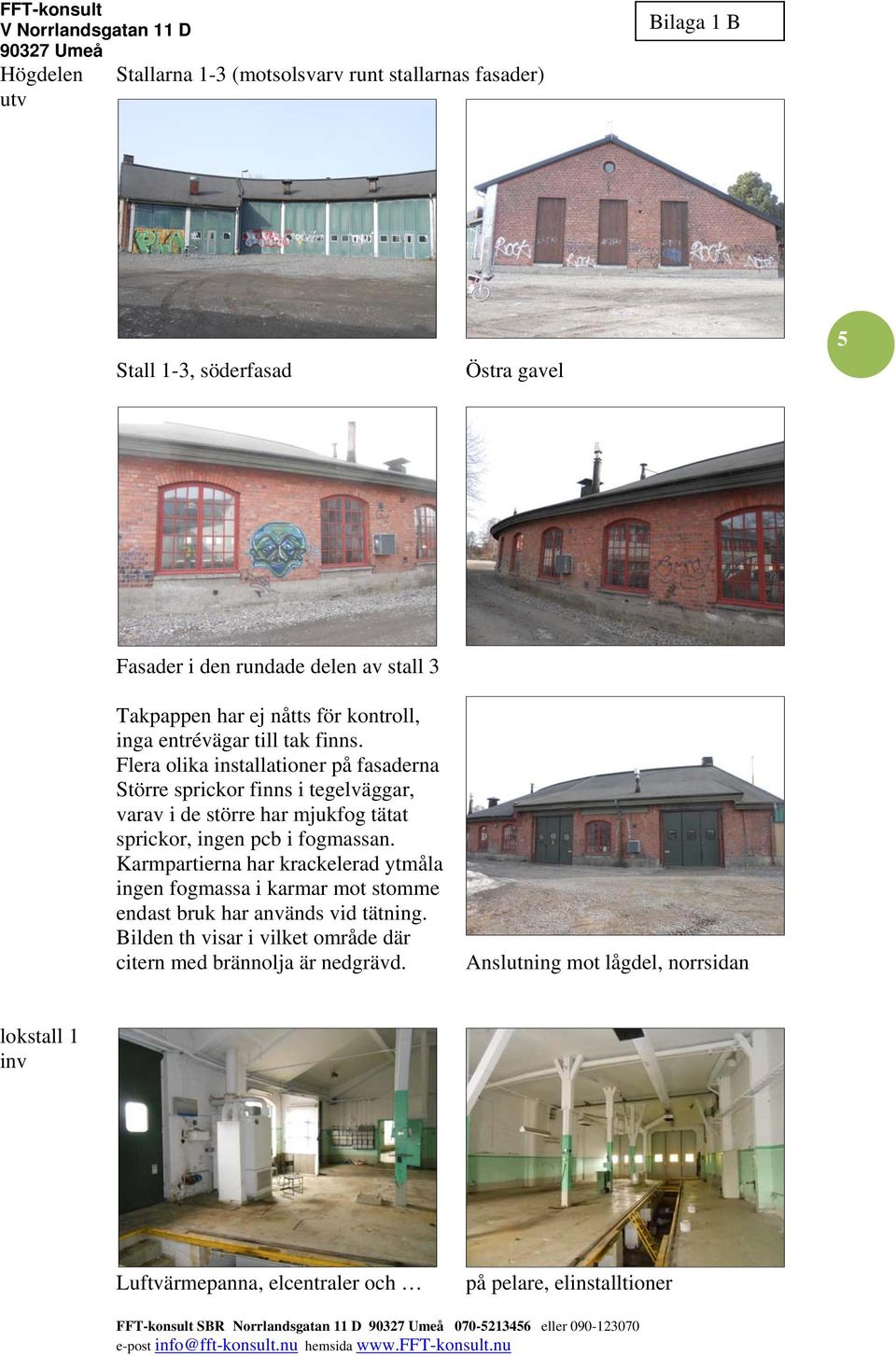

5 Högdelen Stallarna 1-3 (motsolsvarv runt stallarnas fasader) utv Bilaga 1 B Stall 1-3, söderfasad Östra gavel 5 Fasader i den rundade delen av stall 3 Takpappen har ej nåtts för kontroll, inga entrévägar till tak finns. Flera olika installationer på fasaderna Större sprickor finns i tegelväggar, varav i de större har mjukfog tätat sprickor, ingen pcb i fogmassan. Karmpartierna har krackelerad ytmåla ingen fogmassa i karmar mot stomme endast bruk har används vid tätning. Bilden th visar i vilket område där citern med brännolja är nedgrävd. Anslutning mot lågdel, norrsidan lokstall 1 inv Luftvärmepanna, elcentraler och på pelare, elinstalltioner

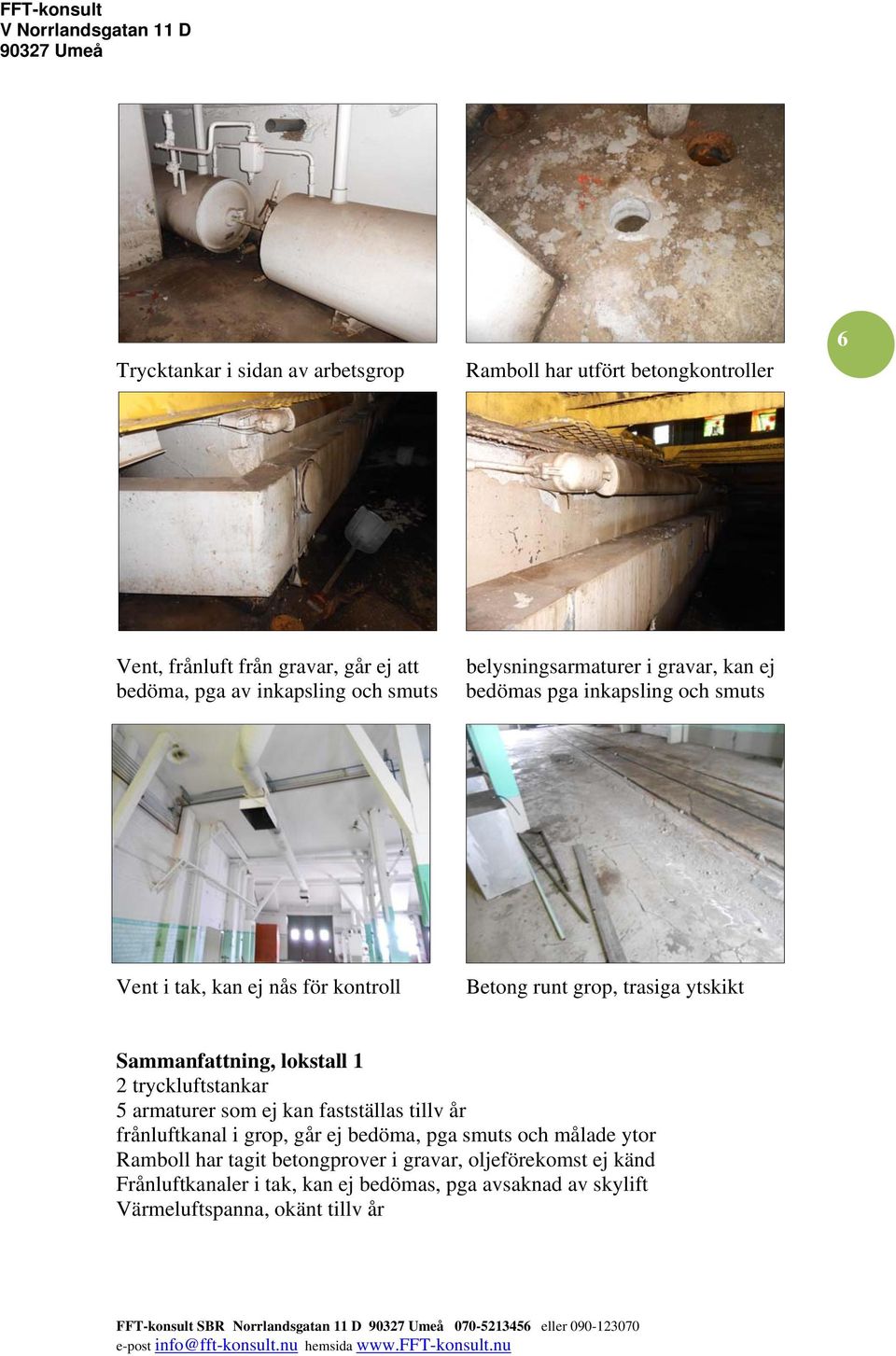

6 Trycktankar i sidan av arbetsgrop Ramboll har utfört betongkontroller 6 Vent, frånluft från gravar, går ej att bedöma, pga av inkapsling och smuts belysningsarmaturer i gravar, kan ej bedömas pga inkapsling och smuts Vent i tak, kan ej nås för kontroll Betong runt grop, trasiga ytskikt Sammanfattning, lokstall 1 2 tryckluftstankar 5 armaturer som ej kan fastställas tillv år frånluftkanal i grop, går ej bedöma, pga smuts och målade ytor Ramboll har tagit betongprover i gravar, oljeförekomst ej känd Frånluftkanaler i tak, kan ej bedömas, pga avsaknad av skylift Värmeluftspanna, okänt tillv år

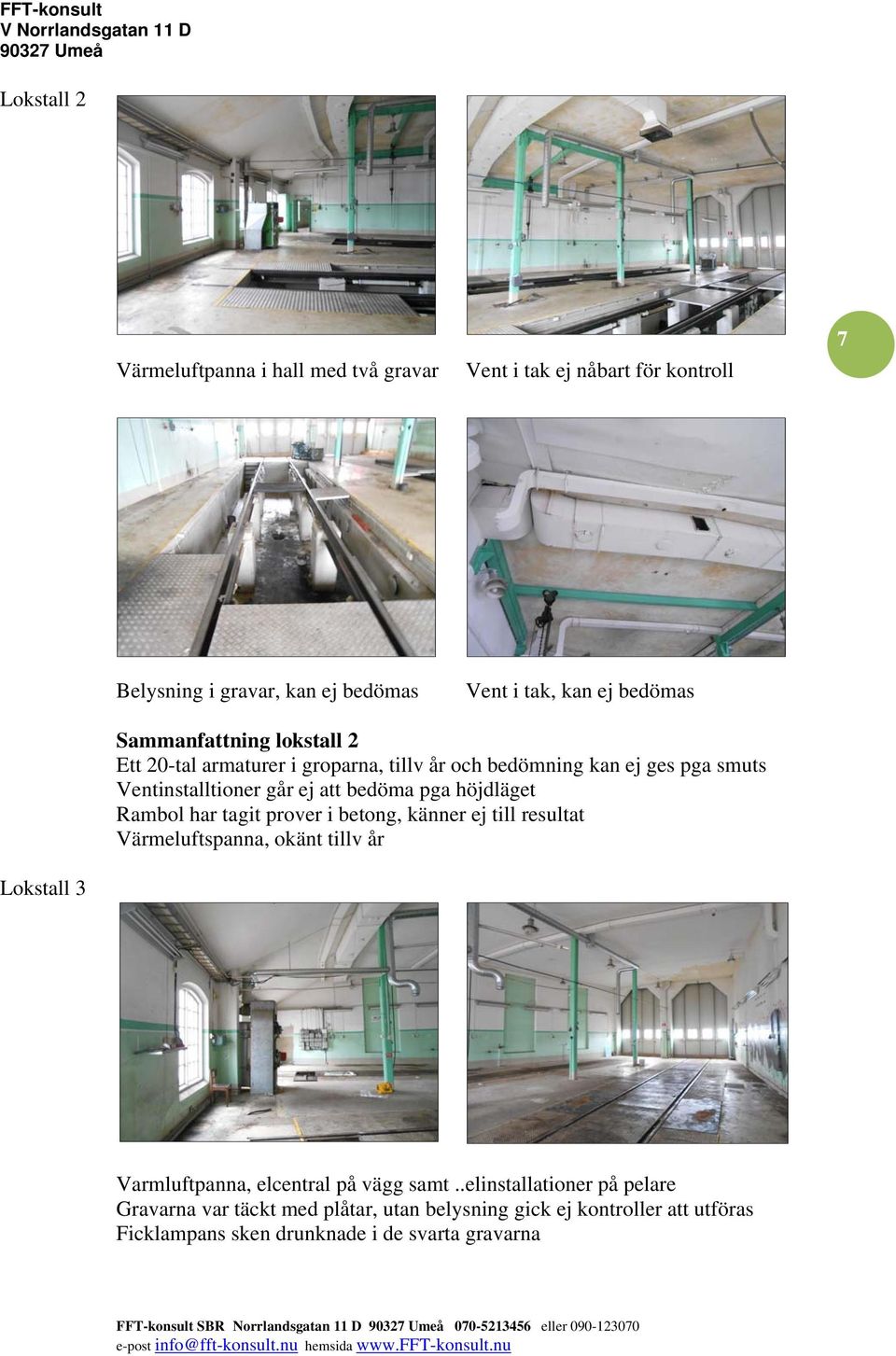

7 Lokstall 2 Värmeluftpanna i hall med två gravar Vent i tak ej nåbart för kontroll 7 Belysning i gravar, kan ej bedömas Vent i tak, kan ej bedömas Sammanfattning lokstall 2 Ett 20-tal armaturer i groparna, tillv år och bedömning kan ej ges pga smuts Ventinstalltioner går ej att bedöma pga höjdläget Rambol har tagit prover i betong, känner ej till resultat Värmeluftspanna, okänt tillv år Lokstall 3 Varmluftpanna, elcentral på vägg samt..elinstallationer på pelare Gravarna var täckt med plåtar, utan belysning gick ej kontroller att utföras Ficklampans sken drunknade i de svarta gravarna

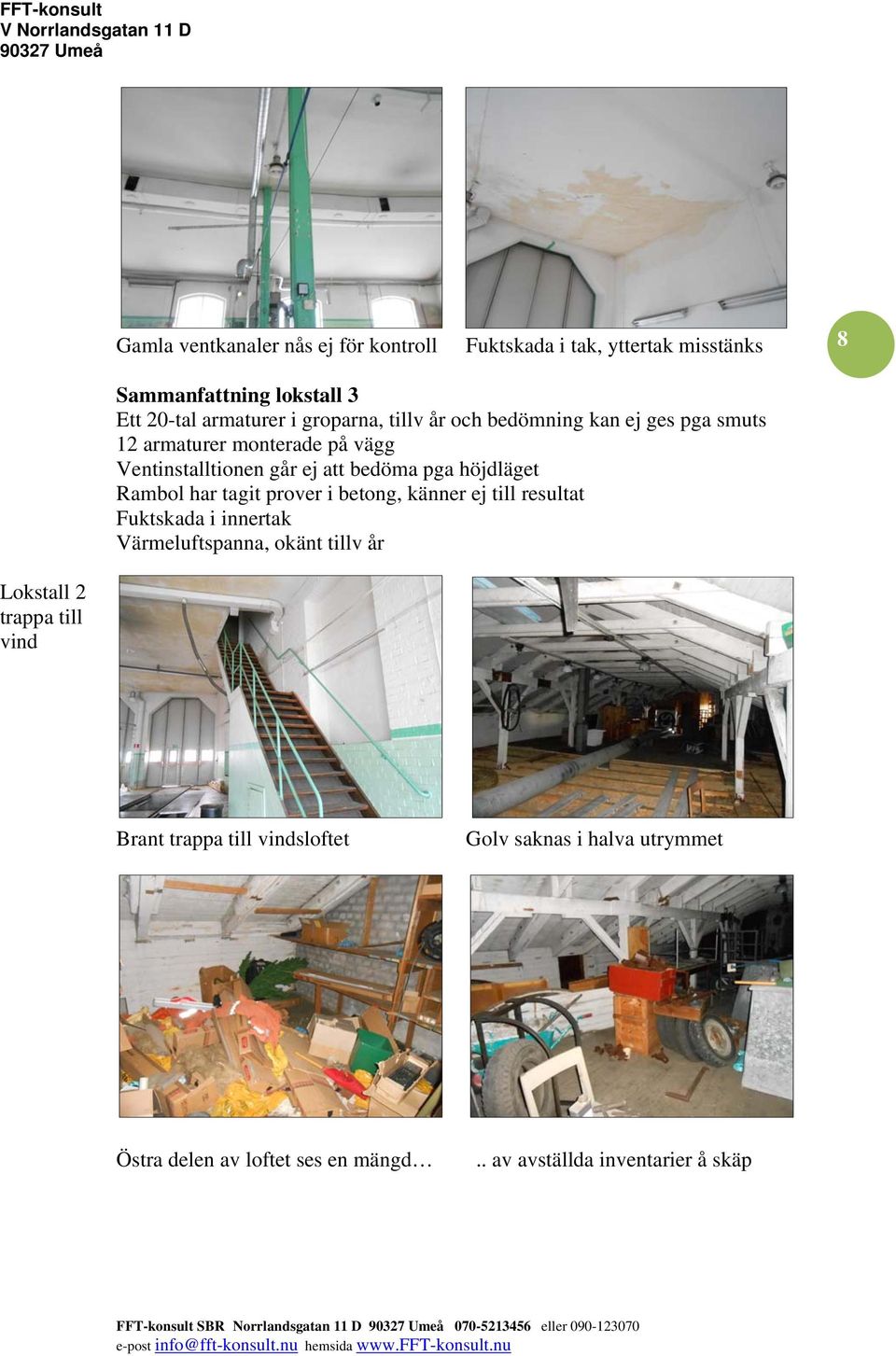

8 Gamla ventkanaler nås ej för kontroll Fuktskada i tak, yttertak misstänks 8 Sammanfattning lokstall 3 Ett 20-tal armaturer i groparna, tillv år och bedömning kan ej ges pga smuts 12 armaturer monterade på vägg Ventinstalltionen går ej att bedöma pga höjdläget Rambol har tagit prover i betong, känner ej till resultat Fuktskada i innertak Värmeluftspanna, okänt tillv år Lokstall 2 trappa till vind Brant trappa till vindsloftet Golv saknas i halva utrymmet Östra delen av loftet ses en mängd.. av avställda inventarier å skäp

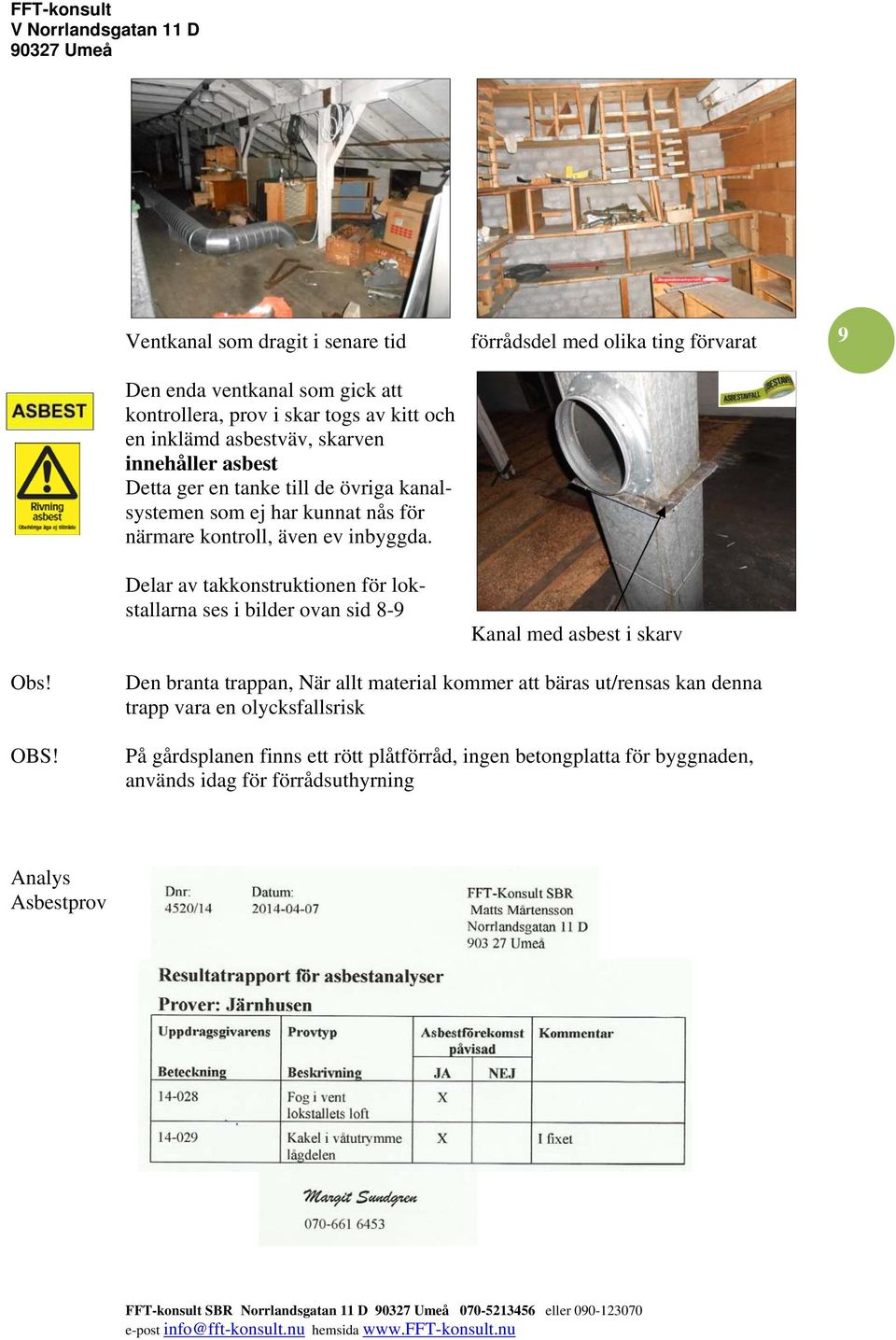

9 Ventkanal som dragit i senare tid Den enda ventkanal som gick att kontrollera, prov i skar togs av kitt och en inklämd asbestväv, skarven innehåller asbest Detta ger en tanke till de övriga kanalsystemen som ej har kunnat nås för närmare kontroll, även ev inbyggda. Delar av takkonstruktionen för lokstallarna ses i bilder ovan sid 8-9 förrådsdel med olika ting förvarat Kanal med asbest i skarv 9 Obs! OBS! Den branta trappan, När allt material kommer att bäras ut/rensas kan denna trapp vara en olycksfallsrisk På gårdsplanen finns ett rött plåtförråd, ingen betongplatta för byggnaden, används idag för förrådsuthyrning Analys Asbestprov
