1 ra04s PM GEOTEKNIK Partille kommun, Stadsbyggnadskontoret Detaljplaner längs Kvarnfallsvägen, Partille Geoteknisk utredning Uppdragsnummer FÖRHANDSKOPIA Göteborg Sweco Infrastructure AB 1 (17) Sweco Gullbergs Strandgata 3 Box 2203, Göteborg Telefon Telefax Sweco Infrastructure AB Org.nr säte Stockholm Ingår i Sweco-koncernen Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

2 ra04s INNEHÅLLSFÖRTECKNING 1 Uppdrag 4 2 Objektbeskrivning och planförslag 4 3 Tidigare utförda undersökningar och utredningar 5 4 Utförda undersökningar Fältundersökningar Laboratorieundersökningar Markradonundersökning 6 5 Geoteknisk översikt Topografi och områdesbeskrivning Geotekniska förhållanden Jordlagerföljd Densitet, vattenkvot och konflytgräns Odränerad skjuvhållfasthet Grundvatten och portryck 10 6 Bergtekniska förhållanden 11 7 Stabilitet Allmänt Erforderlig säkerhetsfaktor Beräkningsförutsättningar Utformning och geometri Materialegenskaper Marklaster Grundvatten och portryck Stabilitetsanalys Befintliga förhållanden Detaljplan 14 8 Sammanfattning Stabilitet Grundläggning Bergstabilitet Markradon 17 2 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

3 ra04s INNEHÅLLSFÖRTECKNING Bilagor 1 Skjuvhållfasthetsbestämningar 2 Stabilitetsberäkningar 3 Berggeologisk / bergteknisk besiktning och rasriskutvärdering 4 Markundersökning m.a.p. radonrisk Ritningar G1 Planritning, skala 1:1000 (A1) G2 Sektionsritning, skala 1:X (AX) G3 Sektionsritning, skala 1:X (AX) G4 Borrpunktsritning, skala 1:X (AX) 3 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

4 ra04s Uppdrag På uppdrag av Stadsbyggnadskontoret i Partille kommun har Sweco utfört en geoteknisk utredning för nya detaljplaner i anslutning till Kvarnfallsvägen i Södra Sävedalen, enligt nedanstående översiktskarta (Figur 1). Figur 1 Översiktskarta, där den röda ringen markerar utredningsområdet. Inom detaljplaneområdena planeras bland annat en ny förskola ett gruppboende samt en parkering/avlämningsplats för Oxledsskolan. Syftet med den geotekniska undersökningen är att bestämma de geotekniska förhållandena inom detaljplaneområdet och markens lämplighet för byggnation med avseende på stabilitetsförhållanden (jord- och berg) samt grundläggningsförutsättningar. Utredningen av stabilitetsförhållandena har utförts i enlighet med IEG rapport 4:2010 för motsvarande en detaljerad utredning. 2 Objektbeskrivning och planförslag Förskolan och parkeringsplatsen ska anläggas på norra sidan av Kvarnfallsvägen. Parkeringsplatsen är åtskild från förskolan. Såväl området som förskolan ska byggas på som området där parkeringsplatsen ska anläggs avgränsas av cykelvägar samt 4 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

5 ra04s Kvarnfallsvägen. Gruppboendet ska byggas på en tomt väster om korsningen Kvarnfallsvägen och Kvarnstensvägen. Det totala planområdet som ska bebyggas utgörs idag till största del av naturmark och är ca 2,5 ha stort. Marken ägs av Partille kommun. Stora delar av naturmarken kommer att bevaras vid utbyggnaden. Högsta marknivå i planområdet för gruppboendet är ca +70 och lägsta ca +51. I planområdet för förskola och parkeringsplatsen är högsta marknivå ca +54 och lägsta ca +46. Figur 2 Illustrationsskiss över planområdena. 3 Tidigare utförda undersökningar och utredningar I anslutning till det aktuella området har vissa tidigare geotekniska undersökningar och utredningar utförts. Resultaten av utförda undersökningar har inarbetats i denna handling men redovisas i sin helhet i följande utredningar: Kvarnfallsvägen/Kvarnstensvägen, Äldreboende. Geoteknisk undersökning. GF Konsult AB, daterad , uppdragsnr Kvarnfallsvägen. Geoteknisk undersökning VBB VIAK AB, daterad , uppdragsnr. S Oxledsskolan. Geoteknisk undersökning. VIAK, (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

6 ra04s PM angående Kvarnfallsvägens korsning med Hultaravinen, VIAK, daterad , uppdragsnr: Utförda undersökningar I samband med denna utredning har ett antal geotekniska undersökningar utförts. Huvudsyftet med dessa har främst varit att bestämma jordlagrens mäktighet samt lerans hållfasthetsegenskaper som underlag för stabilitetsanalyser. 4.1 Fältundersökningar De geotekniska fältundersökningarna har utförts under februari månad år 2012 av Sweco Infrastructure och omfattade följande: Sonderingar Trycksonderingar i 9 st punkter för kontroll av jordens relativa fasthet och djupet till fast botten. CPT-sonderingar i 2 st punkter för bestämning av jordens relativa fasthet och förekomsten av eventuella skikt. (utförda CPT-sonderingar har utvärderats med datorprogrammet Conrad version 3.1 och redovisas i Bilaga 2. In-situ undersökningar Vingförsök i 2 st punkter för bestämning av lerans odränerade skjuvhållfasthet. Skruvprovtagning i 3 st punkter för klassificering av de ytliga jordlagren. Utförda geotekniska undersökningar (borrpunkts-id ) redovisas i plan och sektion på ritningarna G1 till G4. Undersökningarna redovisas med beteckningar enligt SGF:s beteckningssystem (för detaljerad beskrivning se Läget på de utförda borrpunkterna har mätts in med GPS och redovisas i koordinatsystem SWEREF samt i Partille kommuns höjdsystem. 4.2 Laboratorieundersökningar Inga laboratorieundersökningar har utförts i samband med denna utredning. 4.3 Markradonundersökning Inom bergsområdena i anslutning till det västra planområdet har en teknisk markradonundersökning tidigare utförts som underlag för beslut avseende behov av skydd mot markradon för planerad byggnation. Undersökningen avser naturlig radioaktivitet och radonrisk. Resultatet av denna undersökning redovisas i ett separat PM som Bilaga 4. 6 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

7 ra04s Geoteknisk översikt 5.1 Topografi och områdesbeskrivning De aktuella planområden är belägna i Sävedalen i Partille kommun. I norr avgränsas områdena av en befintlig GC-väg och i söder generellt av Kvarnfallsvägen. I områdets sydvästra del går planområdet däremot över på andra sidan Kvarnfallsvägen/ Kvarnstensvägen och begränsas där i sydväst av ett höjd- och fastmarksparti med berg i dagen. I Figur 3 nedan visas områdenas utbredning. Figur 3 De svarta streckade linjerna representerar aktuell planområdesgräns. Norr om planområdena utbreder sig Oxledsravinen (tidigare kallad Hultaravinen) i vilken omfattande uppfyllnader utfördes under åren I samband med uppfyllnaderna kulverterades bäckarna (Hultabäcken mfl.) i området. I ravinen, strax norr om planområdena är Oxledsskolan samt en damm belägen. Merparten av de båda planområdena är belägna inom icke uppfylld mark. Markområdena närmst Kvarnfallsvägen utgörs av öppna gräsytor, medan området närmre dammen består av mer träd och buskar, se Figur 4. 7 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

8 ra04s Figur 4 Vy från Kvarnfallsvägen ner mot dammen. Närmst Kvarnfallsvägen är marken relativt flack och ligger på en nivå mellan +52 och +54. Närmre dammen ökar släntlutningen till ca 1:4. Dammens vattenlinje ligger på omkring nivån + 43,8. Höjdskillnaden mellan Kvarnfallsvägen och dammen är som mest ca 10 m. I planområdets sydvästra del går som tidigare nämnt berget i dagen, se Figur 5. Marken framför berget ligger ungefär på nivån +52 innan berget börja stiga. 8 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

9 ra04s Figur 5 Foto över planområdets sydvästra del där berget går i dagen. 5.2 Geotekniska förhållanden Jordlagerföljd Enligt utförda undersökningar består den naturliga jordlagerföljden överst av ca 2-3 m torrskorpelera som underlagras av en lös lera som i sin tur vilar på ett lager av friktionsjord innan berget tar vid. Jordmäktigheten varierar relativt mycket inom området. I den nordvästra delen av området varierar jordmäktigheten mellan ca m, medan den i öster bara varierar mellan ca 1,5-4 m. Inom planområdet på den södra sidan av Kvarnfallsvägen varierar jordmäktigheten mellan ca 0-20 m med störst mäktighet närmst Kvarnfallsvägen/Kvarnstensvägen Densitet, vattenkvot och konflytgräns Tidigare undersökningar visar att skrymdensiteten för leran ligger mellan ca 1,6-1,75 t/m 3. Vattenkvoten (w N ) i leran varierar generellt mellan 35-70% och konflytgränsen (w L ) i leran varierar mellan 40-65%. 9 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

10 ra04s Odränerad skjuvhållfasthet Den odränerade skjuvhållfastheten har sammanställts från tidigare utförda ving- och kolvförsök utförda i närheten av undersökningsområdet samt från undersökningar utförda i samband med denna utredning. Den korrigerade odränerade skjuvhållfastheten har i denna utredning utvärderats vara konstant 35 kpa ner till nivån +45 och därunder minska med 1,4 kpa/m ner till nivån +35 för att därunder återgå till att vara konstant 21 kpa ner till nivån +30 och därunder öka igen med 1,9 kpa/m, se Figur 6 nedan. Figur 6 Sammanställning av tidigare utförda ving- och kolvförsök samt CPT sonderingar, där det svarta sträcket visar den skjuvhållfasthet som använts i utförda stabilitetsberäkningar Grundvatten och portryck Tidigare utförda portrycksmätningar i området visar på ett hydrostatiskt portryck mot en grundvattenyta som återfinns ca 2 m under markytan. 10 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

11 ra04s Bergtekniska förhållanden En berggeologisk/bergteknisk besiktning och rasriskutvärdering har utförts av Bergab i samband med tidigare detaljplanearbeten inom höjdpartiet väster om Kvarnstensvägen och omfattar sluttningen ned mot det västra av de nu båda aktuella planområdena.. Resultatet av denna undersökning redovisas i ett separat PM som Bilaga 3. 7 Stabilitet 7.1 Allmänt Stabiliteten har kontrollerats i 2 sektioner inom området (sektion A och B). Båda sektionerna är belägen i områdets östra del, se Figur 7. Damm A B Figur 7 Sektionslägen Båda sektionerna har studerats för såväl befintliga förhållanden som för förutsättningarna som gäller i samband med detaljplanen. Stabilitetsanalyserna har utförts som odränerad och kombinerad analys med Slope/W version 7.17 (GeoStudio 2007). Redovisade säkerhetsfaktorer avser Morgenstern-Price metod för sammansatta glidytor. Utförda stabilitetsberäkningar redovisas i sin helhet i Bilaga (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

12 ra04s Erforderlig säkerhetsfaktor Stabilitetsberäkningar har utförts enligt IEG:s rapport 4:2010 för befintliga förhållanden ( Annan mark ) med rekommenderade säkerhetsfaktorer enligt tabellen nedan: Tabell 1 Rekommenderade säkerhetsfaktorer för befintliga förhållanden från IEG:s rapport 4:2010 F c 1,4 F komb 1,3 F 1,3 (sand) För detaljplanen har stabilitetsberäkningarna har utförts enligt IEG:s rapport 4:2010 där erforderlig säkerhetsfaktor gäller för detaljerad stabilitetsutredning för markområden med markanvändningen Nyexploatering. Enligt ovanstående gäller för detaljplanen därmed följande rekommendation på säkerhetsfaktorn utifrån rådande förutsättningar: Tabell 2 Rekommenderade säkerhetsfaktorer för nyexploatering från IEG:s rapport 4:2010. F c 1,7 1,5 F komb 1,5 1,4 F 1,3 (sand) Det rekommenderade säkerhetskravet utgörs således av ett spann mellan olika nivåer på erforderlig säkerhetsfaktor. Vilket krav på erforderlig säkerhetsfaktor som råder inom ett projekt bestäms av ett stort antal faktorer som betecknas som gynnsamma eller ogynnsamma. Exempel på en ogynnsam faktor är t.ex. förekomst av kvicklera, stora konsekvenser av ett skred, pågående erosion eller ett begränsat antal geotekniska undersökningar etc. Med utgångspunkt från de förutsättningar (både yttre och geotekniska) som råder inom det aktuella området har följande säkerhetskrav bestämts för denna detaljplan. Tabell 3 Gällande säkerhetsfaktorer i samband med detta projekt. F c 1,5 F komb 1,4 12 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

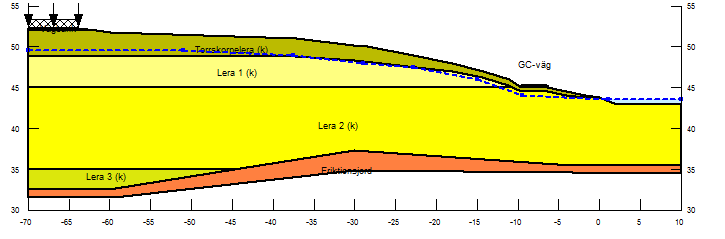

13 ra04s Beräkningsförutsättningar Utformning och geometri Underlag till utförda stabilitetsberäkningar inom området har hämtats från den digitala primärkartan (1 m ekvidistans). Dammen är mycket grund och vattendjupet i dammen har vid lågvatten ansatts till 0,5 m Materialegenskaper Materialegenskaper och jordlagrens mäktigheter har utvärderats från nu utförda samt tidigare utförda undersökningar. I tabellen nedan redovisas de materialparametrar som använts i stabilitetsberäkningarna. Valda materialparametrar redovisas även på respektive stabilitetsberäkning i Bilaga 1. Tabell 4 Exempel på valda materialparametrar Jordlager Torrskorpelera Lera 1 Lera 2 Lera 3 Bedömda materialegenskaper Tunghet, Odränerad skjuvhållfasthet, fu Tunghet, Odränerad skjuvhållfasthet, fu 17 kn/m 3 35 kpa 16 kn/m 3 35 kpa Tunghet, 16 kn/m 3 Odränerad skjuvhållfasthet, fu 35-1,4*z (1 Tunghet, 16 kn/m 3 Odränerad skjuvhållfasthet, fu 21 kpa kpa Friktionsjord 1) Där z är från nivån +45. Tunghet, Friktionsvinkel, 20 kn/m 3 35º Lerans dränerade hållfasthetsegenskaper har vid stabilitetsberäkningarna antagits till =30º och c =0,1 τ fu, 13 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

14 ra04s Marklaster Marklasten för Kvarnfallsvägen har ansatts till 10 kpa. Den befintliga GC-vägen har antagits till 5 kpa. För den planerade förskolan har en last på 20 kpa ansatts och för de planerade avlämningsytorna/parkeringsytorna har en trafiklast på 10 kpa ansatts. Lasterna har ansatts i de fall där de befunnit sig i aktivzonen för glidytan, d.v.s. i den pådrivande delen av glidytan. Inom förskoleområdet har även en nyttolast på 5 kpa ansatts inom hela planområdet för att motsvara den mänskliga aktivitet som kan förekomma inom området Grundvatten och portryck I stabilitetsberäkningarna har grundvattenytan placerats ca 2 m under befintlig markyta. Portrycket har ansatts hydrostatiskt genom hela jordprofilen. 7.4 Stabilitetsanalys Skjuvhållfastheten har valts samma i de två beräkningssektionerna. Jordmäktigheten däremot varierar kraftigt i de 2 beräkningssektionerna med större jordmäktighet i Sektion A än i Sektion B Befintliga förhållanden Både Sektion A och B uppfyller IEG:S krav gällande erforderlig säkerhetsfaktor för befintliga förhållanden. I Sektion A är den lägsta beräknade säkerhetsfaktorn F c =1,5 samt F komb =1,3 och i Sektion B är F c =2,2 samt F komb =1,8. Fullständiga beräkningar redovisas i Bilaga Detaljplan Sektion A Lägsta säkerhetsfaktor mot brott är i denna sektion ca F c =1,5 respektive ca F komb =1,3 (Figur 8). Inom markområdet som denna beräkningssektion representerar avses ingen form av byggnation utföras. Marken ska planläggas som naturmark. Säkerhetsfaktorn mot brott uppfyller inte rekommenderad säkerhetsnivå för nyexploatering vilket normalt krävs inom områden som planläggs. Då markområdena endast avses användas som naturmark anses stabiliteten ändock vara tillfredsställande. 14 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

15 ra04s Figur 8 Sektion A, kombinerad analys. För att uppnå en lägsta säkerhetsfaktor mot brott som uppfyller rekommend säkerhetsnivå för nyexploatering, enl IEG rapport 4:2010, erfordras någon form av stabilitetsförbättrande åtgärd. I Figur 9 nedan visas ett förslag på tänkbar åtgärd för att säkerhetsfaktorn mot brott ska uppfylla kravet för nyexploatering. Åtgärden innebär en avlastning av slänten genom en sänkning av släntkrön med ca 1 m för att därigenom minska de pådrivande massorna. Lägsta säkerheten som beräknats efter sänkning av släntkrön är F c =1,7 samt F komb =1,4. Figur 9 Stabilitetsberäkning för Sektion A efter sänkning av släntkrön, kombinerad analys. 15 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

16 ra04s Sektion B Stabiliteten inom den planerade förskoletomten är tillfredsställande. Säkerhetsfaktorn för mot ett odränerat brott är ca F c =2,2 respektive mot ett kombinerat brott ca F komb =1,8. Glidytorna med lägst säkerhetsfaktor mot brott berör de nedre delarna av slänten och har en utbredning upp till GC-vägen, se Figur 10 nedan. Figur 10 Sektion B med den planerade n samt nyttolast, kombinerad analys. 16 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

17 ra04s Sammanfattning 8.1 Stabilitet Stabilitetsförhållandena inom detaljplaneområdet är tillfredsställande planerade förskolebyggnaden och uppfyller gällande rekommendationer, enl. IEG rapport 4:2010. Markområdena inom planområdet, strax väster om förskolan, avses fortsatt utgöras som naturmark. Stabilitetsförhållandena inom dessa delar uppfyller rekommenderad säkerhetsnivå för Annan mark enligt IEG 4:2010 och stabilitetsförhållandena anses därmed vara tillfredsställande även där. För att uppnå rekommenderad säkerhetssnivå för nybyggnation inom dessa markområden (vilket är den normala säkerhetsnivån som ställs vid ny planläggning, oavsett vad marken ska nyttjas till) erfordras någon form av stabilitetsförbättrande åtgärd. En lämplig åtgärd är exempelvis att avlasta de övre delarna av slänten genom ca 1 m sänkning/avschaktning av befintlig marknivå. Stabilitetsförhållandena inom marken för den planerade avlastningsytan/parkeringen till Oxledsskolan bedöms vara tillfredsställande. 8.2 Grundläggning Grundläggningsförhållandena inom läget för den planerade förskolan är av sådan art att byggnader med upp till två våningsplan bedöms kunna grundläggas med platta på mark. Inom västra delen av planområdena är marken mer sättningskänslig och pålgrundläggning alternativt kompensationsgrundläggning erfordras för byggnader i mer än ett våningsplan. Då jordmäktigheterna varierar stort inom området bör grundläggningsförhållandena och val av grundläggningsmetod för dessa delar studeras i detalj i samband med projekteringen av området. 8.3 Bergstabilitet Berget har en god stabilitet. Lösa förekommande block i slänten ovan det planerade gruppboendet/gc-vägen skall rensas från block eller säkras genom bultning. 8.4 Markradon De utförda mätningarna avseende naturlig radioaktivitet och radonrisk (Bilaga 1), på berg i dagen inom detaljplaneområdet, visar att berggrunden huvudsakligen utgörs av normaloch högradonmark. Byggnader skall därmed utföras radonsäkert. Då de utförda mätningarna ej representerar det exakta läget för byggnaden bör, om säkrare bedömning önskas, ytterligare mätningar utföras då husgrunden avrymts. Göteborg Sweco Infrastructure AB Ola Skepp Britta Karlström 17 (17) PM GEOTEKNIK F Ö RH A N D S K O PI A DETALJPLANER LÄNGS KVARNFALLSVÄGEN, PARTILLE GEOTEKNISK UTREDNING Uppdrag ; OLAC p:\2321\ _dp kvarnfallsvägen, partille\000\16_text\pm_geoteknik-dp_kvarnfallsvägen.docx

18 Bilaga 1

19 Odränerad skjuvhållfasthet [kpa] (korrigerad m.a.p. w L ) Vald hållf. (18; 2*z; 30*z kpa) 1208 Nivå GF07-4 (Vb) VIAK66-4 (Vb) VIAK66-4 (Kv) +30 VIAK66-7 (Kv) 1207 (CPT) 1209 (CPT)

20 Bilaga 2

21 Stabilitetskontroll Kvarnfallsvägen Sektion A Odränerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_A_ny_hållf.gsz Senast sparad: ; 16:23:09 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_A_ny_hållf.gsz Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Torrskorpelera (od) Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 35 kpa Name: Lera 1 (od) Model: Undrained (Phi=0) Cohesion: 35 kpa Name: Lera 2 (od) Model: S=f(datum) C-Datum: 35 kpa C-Rate of Change: -1.4 kpa/m Limiting C: 0 kpa Elevation: 45 m Name: Vägbank Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Lera 3 (od) Model: S=f(datum) C-Datum: 21 kpa C-Rate of Change: 0 kpa/m Limiting C: 0 kpa Elevation: 35 m Kvarnfallsvägen 10 kpa Vägbank 50 Torrskorpelera (od) Lera 1 (od) GC-väg Lera 2 (od) Lera 3 (od) Friktionsjord

22 1.70 Stabilitetskontroll Kvarnfallsvägen Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Sektion A Kombinerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_A_ny_hållf.gsz Senast sparad: ; 07:30:07 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_A_ny_hållf.gsz Name: Lera 1 (k) Model: Combined, S=f(depth) Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Lera 2 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 35 kpa Cu-Rate of Change: -1.4 kpa/m C/Cu Ratio: 0.1 Elevation: 45 m Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: Name: Vägbank Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: Name: Lera 3 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 21 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Elevation: 35 m Kvarnfallsvägen 10 kpa Vägbank 50 Torrskorpelera (k) Lera 1 (k) GC-väg Lera 2 (k) Lera 3 (k) Friktionsjord

23 Stabilitetskontroll Kvarnfallsvägen Sektion B Odränerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_B_ny_hållf.gsz Senast sparad: ; 07:41:56 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_B_ny_hållf.gsz Name: Lera 2 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 35 kpa Cu-Rate of Change: -1.4 kpa/m C/Cu Ratio: 0.1 Elevation: 45 m Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Torrskorpelera (od) Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 35 kpa Name: Lera 1 (od) Model: Undrained (Phi=0) Cohesion: 35 kpa GC-väg 5 kpa Torrskorpelera (od) Lera 1 (od) Friktionsjord Lera 2 (k)

24 Stabilitetskontroll Kvarnfallsvägen Sektion B Kombinerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_B_ny_hållf.gsz Senast sparad: ; 07:40:34 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_B_ny_hållf.gsz Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Lera 1 (k) Model: Combined, S=f(depth) Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Lera 2 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 35 kpa Cu-Rate of Change: -1.4 kpa/m C/Cu Ratio: 0.1 Elevation: 45 m Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: GC-väg 5 kpa Torrskorpelera (k) Lera 1 (k) Friktionsjord Lera 2 (k)

25 Stabilitetskontroll Kvarnfallsvägen Sektion A (Sänkt släntkrön) Odränerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_A_sänkt_släntkrön.gsz Senast sparad: ; 07:32:57 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_A_sänkt_släntkrön.gsz Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Torrskorpelera (od) Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 35 kpa Name: Lera 1 (od) Model: Undrained (Phi=0) Cohesion: 35 kpa 2.30 Name: Lera 2 (od) Model: S=f(datum) C-Datum: 35 kpa C-Rate of Change: -1.4 kpa/m Limiting C: 0 kpa Elevation: 45 m Name: Vägbank Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: Name: Lera 3 (od) Model: S=f(datum) C-Datum: 21 kpa C-Rate of Change: 0 kpa/m Limiting C: 0 kpa Elevation: 35 m Ursprunglig markyta 55 Kvarnfallsvägen 10 kpa Last 5 kpa 55 Vägbank Torrskorpelera (od) Lera 1 (od) GC-väg Lera 2 (od) Lera 3 (od) Friktionsjord

26 Stabilitetskontroll Kvarnfallsvägen Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Sektion A (Sänkt släntkrön) Kombinerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_A_sänkt_släntkrön.gsz Senast sparad: ; 07:33:57 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_A_sänkt_släntkrön.gsz Name: Lera 1 (k) Model: Combined, S=f(depth) Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Lera 2 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 35 kpa Cu-Rate of Change: -1.4 kpa/m C/Cu Ratio: 0.1 Elevation: 45 m Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Ursprunglig markyta Name: Vägbank Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Lera 3 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 21 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Elevation: 35 m 55 Kvarnfallsvägen 10 kpa Last 5 kpa 55 Vägbank Torrskorpelera (k) Lera 1 (k) GC-väg Lera 2 (k) Lera 3 (k) Friktionsjord

27 Stabilitetskontroll Kvarnfallsvägen Sektion B (Nyttolast) Odränerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Name: Torrskorpelera (od) Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 35 kpa Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_B_ny_hållf_efter_byggnation.gsz Senast sparad: ; 10:45:41 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_B_ny_hållf_efter_byggnation.gsz Name: Lera 1 (od) Model: Undrained (Phi=0) Cohesion: 35 kpa Name: Lera 2 (od) Model: S=f(datum) C-Datum: 35 kpa C-Rate of Change: -1.4 kpa/m Limiting C: 0 kpa Elevation: 45 m Vändplats 10 kpa Förskola 20 kpa Nyttolast 5 kpa GC-väg 5 kpa Torrskorpelera (od) Lera 1 (od) Friktionsjord Lera 2 (od)

28 Stabilitetskontroll Kvarnfallsvägen Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Sektion B (Nyttolast) Kombinerad analys Uppdrag: Stabilitetskontroll Kvarnfallsvägen Beställare: Partille kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: Yes) GW & portryck: Piezometric Line Filnamn: Sektion_B_ny_hållf_efter_byggnation.gsz Senast sparad: ; 10:44:21 P:\2321\ _DP Kvarnfallsvägen, Partille\000\13_Beräkningar\Sektion_B_ny_hållf_efter_byggnation.gsz Name: Lera 1 (k) Model: Combined, S=f(depth) Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 35 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Lera 2 (k) Model: Combined, S=f(datum) Phi: 30 C-Datum: 0 kpa C-Rate of Change: 0 kpa/m Cu-Datum: 35 kpa Cu-Rate of Change: -1.4 kpa/m C/Cu Ratio: 0.1 Elevation: 45 m Name: Friktionsjord Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: Vändplats 10 kpa Förskola 20 kpa Nyttolast 5 kpa GC-väg 5 kpa Torrskorpelera (k) Lera 1 (k) Friktionsjord Lera 2 (k)

29 Bilaga 3

30 Berggeologiska Undersökningar AB Ola Skepp Sweco Infrastructure AB Göteborg Gullbergs Strandgata 3 Box Göteborg Kvarnfallsvägen - Detaljplan, Partille kommun Berggeologisk / Bergteknisk besiktning och rasriskutvärdering Rapport

31 Allmänt På uppdrag av Sweco Infrastructure AB har BERGAB Berggeologiska Undersökningar AB utfört en stabilitetsbesiktning och bedömning av eventuella erforderliga åtgärder avseende risk för ytliga jord/bergras eller blocknedfall inom detaljplaneområde Kvarnfallsvägen i Partille kommun. Karteringens syfte är att redogöra för berggeologi och bergstabilitet inför byggandet av ett småhus-område. Inledning Skogsområdet där småhusen är tänkta att byggas består av en hög bergplint med relativt branta slänter och med flack överyta. Stora delar av berget är blottlagt och skogen består till största delen av lövträd. Bergarter och tektonik I området förekommer tre olika bergartstyper; medelkornig rödgrå gnejs, rödgrå ögongnejs med ca 2-4 cm stora kalifältspatsögon samt en medelkornig, svagt gnejsig, gråröd granit. Berget är ställvis storblockigt uppsprucket och det är framförallt tre sprickgrupper som bildar blockigheten; ~ nordsydliga sprickor med flacka till medelbranta lutningar mot öst, ~ östvästliga sprickor med medelbranta till branta lutningar mot nord och syd, ~ nordsydliga sprickor med branta till vertikala lutningar mot öst och väst. Ovannämnda uppsprickningar bidrar generellt till att bilda utglidande plan i de östra slänterna och blockytor utan bottenstöd i de västra slänterna (se foto 1 och 2). Foto 1) Slänt med lutning mot väst som är storblockigt uppsprucken. Flacka sprickor med lutning mot öst (in i berget) bildar ytor varifrån block släppt och där överliggande block tappat bottenstöd.

32 Foto 2) Sprickor med medelbranta lutningar som bildar glidytor mot öst. Stabilitet Berget bedöms ha en god storstabilitet men en sämre ytstabilitet. Enligt planen ska husgrundläggningen till största delen ske uppe på de flackare partierna av bergplinten. Vid eventuellt schakt- och sprängningsarbete för husgrundläggningen kan de instabila blocken i slänterna nedanför komma att påverkas. I den branta slänten ner mot befintliga bostadshus i nordväst har block släppt och lämnat lösa block utan bottenstöd (se foto 3). I slänten öster om planerade bostäder finns sprickor som lutar ut mot öst och som kan orsaka utglidande block. Foto 3) Bergslänt i västra delen av planområdet i vilken det sitter lösa block där block tidigare har fallit ut.

33 Den västra slänten bör ses över med avseende på lösa block. Detta bör göras på grund av närhet till gångvägen nedanför slänten (se figur 1). Östra slänten bedöms inte utgöra någon risk då avståndet till eventuell byggnation är relativt stor och det finns ett dike mellan slänten och vägen nedanför. Gångväg nedanför bergslänt. Figur 1) Karta över planområdet med omnejd. Noterade sprickor samt lösblock är markerade på kartan. Göteborg för BERGAB Berggeologiska Undersökningar AB Maria Göthfors

34 Bilaga 4

35 Janowa Konsult Sweco Infrastructure AB Att:Ola Skepp Box Göteborg Markundersökning med avseende på naturlig radioaktivitet och radonrisk. Objekt: Detaljplan, Kvarnfallsvägen, Partille kommun Beställarens benämning: Kvarnfallsvägen, Sävedalen. Geoteknisk undersökning för detaljplan Syfte: Undersökningen utförs för att ge underlag till beslut avseende skydd mot inträngande markradon för planerad byggnation. Utförande: Planområdet har översiktligt undersökts med avseende på gammastrålningsnivåer på berg. Den naturliga uran/radium halten mäts på berghällar och bedömning av radonrisk görs. Fältundersökningar utfördes Resultat: Området som planeras för bebyggelse utgörs huvudsakligen av berg i dagen med mellanliggande områden med delvis relativt tunt jordtäcke. Berggrunden utgörs av gnejser samt mobilisatgranit. Gammastrålningsnivån uppmättes mellan 0,10 till 0,25 µsv/h (mikrosievert per timma). Abovo Janowa Konsult Tel: Sjögången 22 Mobil: Särö Fax:

36 För att bestämma uran och radiumhalten i bergarten har mätningar med gammaspektrometer utförts på platser där tillräcklig mätsymmetri kan uppnås. Mätningarna med gammamätare redovisas på mätkarta. Mätningar med gammaspektrometer redovisas i tabell. Mätpunkternas läge redovisas på mätkarta. 2(3) Tabell: Resultat av gammaspektrometermätning kalium % uran ppm torium ppm Radium 226 Bq/kg Torium 232 Bq/kg Mätplats total Kvarnfallsv. A Berg 11,2 4 2,2 25, B Berg 10,7 4,1 2,7 19, C Berg 16,1 4 16,1 13, D Berg 14,5 3,1 14,2 14, E Berg 21,5 4,3 22,8 25, Berggrunden uppvisar en normal till hög gammastrålningsnivå jämfört med normal Svensk berggrund. Radiumhalten är normal till hög jämfört med normal Svensk berggrund. Klassificering av mark. Gnejsberggrunden utgör normalradonmark. Mobilisatgranit och pegmatit utgör högradonmark. Blandbergarter som lokal sprängsten och kross utgör högradonmark. Statens planverk har i rapport 59:1982 : Radonplanläggning-byggnadslov och skyddsåtgärder givit följande rekommendationer: Byggnader på högradonmark utförs i radonsäkert utförande. Abovo Janowa Konsult Tel: Sjögången 22 Mobil: Särö Fax:

37 3(3) Mätinstrument. Gammamätningar utfördes med en Scintrex BGS-3 vilket mäter den totala gammastrålningen. Instrumentet kontrolleras mot kända punkter inför mätningarna. Gammaspektrometermätningarna utförs med Exploraniums instrument GR320 med SPX-21detektor och kalibreras årligen. Mätpersonal har genomgått SSI/SGU kurser för ackreditering avseende markradon Referenser. Byggforskningsrådet rapport Radon i bostäder/ markradon R85:1988 rev 1990 Radonboken Statens planverk: Radon-planläggning-byggnadslov och skyddsåtgärder, rapport 59:1982 Dag som ovan Jan Arnefors, geolog Abovo Janowa Konsult Tel: Sjögången 22 Mobil: Särö Fax:

38

39 Ritningar
