1 Bruksanvisning Stationär ict220e/eg Mobil iwl220 Integrerad ipp350

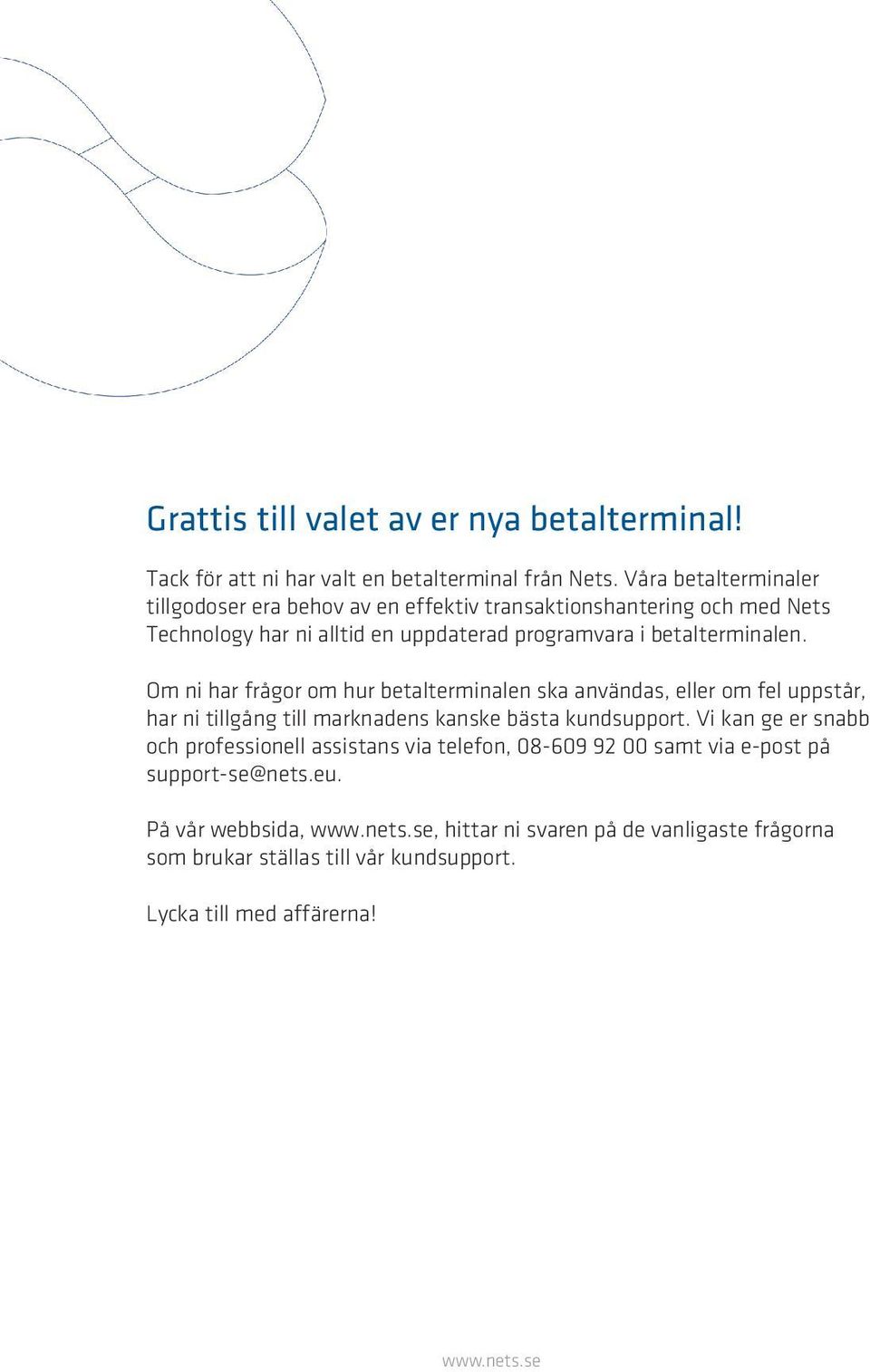

2 Grattis till valet av er nya betalterminal! Tack för att ni har valt en betalterminal från Nets. Våra betalterminaler tillgodoser era behov av en effektiv transaktionshantering och med Nets Technology har ni alltid en uppdaterad programvara i betalterminalen. Om ni har frågor om hur betalterminalen ska användas, eller om fel uppstår, har ni tillgång till marknadens kanske bästa kundsupport. Vi kan ge er snabb och professionell assistans via telefon, samt via e-post på support-se@nets.eu. På vår webbsida,, hittar ni svaren på de vanligaste frågorna som brukar ställas till vår kundsupport. Lycka till med affärerna!

3 1 Daglig användning... 4 Snabbmeny Snabbguide Komma igång... 6 I kartongen... 6 Knappsats... 7 ict220e/eg och ipp iwl Använda kort... 8 Installera ict220e (CC-2.0) Via bredband. Fristående... 9 Installera ict220e (CC-2.4) Via kassan. Kassakoppling via USB Installera ict220e (CC-2.2) Via kassan. Kassakoppling via seriellt Installera ict220eg (CC-3.0) Via SIM-kort. Fristående Installera ipp350 (CC-1.0) Via kassan. Kassakoppling via USB Installera ipp350 (CC-1.4) Via kassan. Kassakoppling via seriellt Installera iwl220 (CC-7.0) Via SIM-kort. Fristående Byta kvittorulle i ict220e/eg eller iwl Betalterminalens menystruktur Betalterminalens funktioner Köp Köp med manuell inknappning av kortuppgifter Köp + kontanter Retur Makulering av senaste transaktion Kopia av senaste transaktion Dricks Skapa nota Köp med dricks Köp med dricks (extrabelopp)* Fleranvändare (för EMV) Köp med fleranvändare Daglig redovisning Dagsavslut Manuellt dagsavslut Automatiskt dagsavslut Kopia av det senaste dagsavslutet Kassörer Lägg till ny kassör Radera kassör Skriva ut lista Använda kassör-id Inställningar Rapporter Transaktionslista X-Total Z-Total Kassör X-Total Kassör Z-Total Administration Betalterminalens inlösenavtal Hämta kortavtal Hämta ny programvara Betalterminalens parametrar Felsituationer och problemlösning Frågor och svar Problem och lösningar S&F (store and forward) Skriva ut S&F Skicka S&F Servicegrader Lösenkortet Insändning av betalterminal

4 1 Daglig användning I det här kapitlet hittar du enkla förklaringar av de vanligaste funktionerna i betalterminalen. Om du följer dessa instruktioner behöver du inte flytta runt i menyer och bekräfta med OK utan kan gå direkt till önskat alternativ. När Dra lösenkortet visas på betalterminalens display drar du kortet med magnetremsan till vänster. Enskilda funktioner beskrivs mer i detalj i respektive kapitel. På integrerade betalterminaler: Du startar alla kommandon genom att trycka på knapppen MENU eller genom att dra lösenkortet. Inne i menyn kan du trycka på siffror för att gå direkt till det alternativ som du önskar eller använda pilknapparna. Snabbmeny Funktion Sifferknappar och funktioner för fristående betalterminal Köp Ange beloppet i hela kronor Köp + kontanter Tryck på MENU och 2 Dagsavslut Tryck på MENU och 6 Makulering av senaste transaktion Tryck på MENU och Retur Tryck på MENU och Kopia av senaste transaktion Tryck på MENU och Transaktionslista, översikt Tryck på MENU och X-Total Tryck på MENU och Z-Total Tryck på MENU och Kassör X-Total Tryck på MENU och Kassör Z-Total operatör Tryck på MENU och Skriva ut S&F (lagrade transaktioner) Dra lösenkortet, tryck på

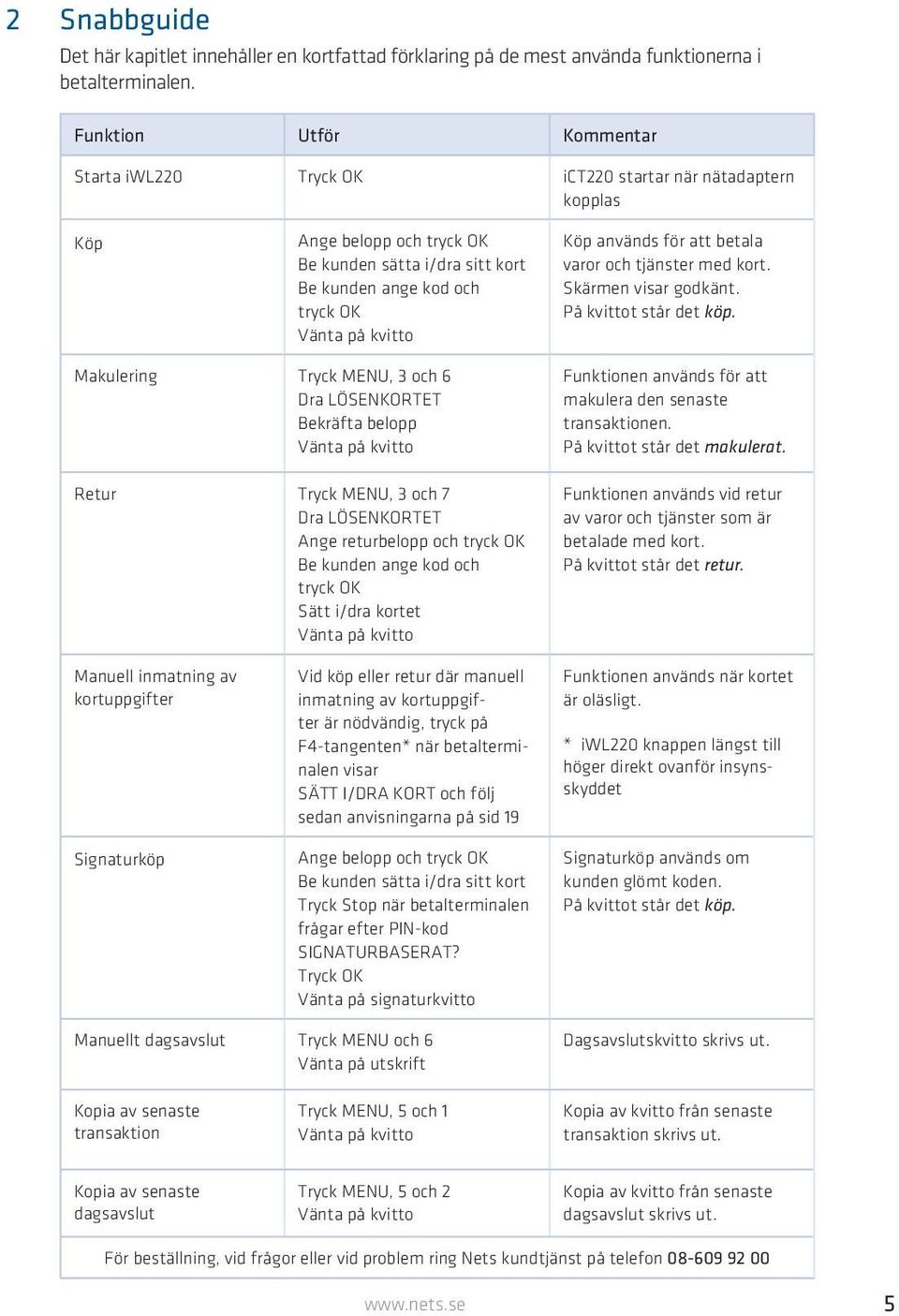

5 2 Snabbguide Det här kapitlet innehåller en kortfattad förklaring på de mest använda funktionerna i betalterminalen. Funktion Utför Kommentar Starta iwl220 Tryck OK ict220 startar när nätadaptern kopplas Köp Ange belopp och tryck OK Be kunden sätta i/dra sitt kort Be kunden ange kod och tryck OK Vänta på kvitto Köp används för att betala varor och tjänster med kort. Skärmen visar godkänt. På kvittot står det köp. Makulering Tryck MENU, 3 och 6 Dra LÖSENKORTET Bekräfta belopp Vänta på kvitto Retur Tryck MENU, 3 och 7 Dra LÖSENKORTET Ange returbelopp och tryck OK Be kunden ange kod och tryck OK Sätt i/dra kortet Vänta på kvitto Funktionen används för att makulera den senaste transaktionen. På kvittot står det makulerat. Funktionen används vid retur av varor och tjänster som är betalade med kort. På kvittot står det retur. Manuell inmatning av kortuppgifter Signaturköp Vid köp eller retur där manuell inmatning av kortuppgifter är nödvändig, tryck på F4-tangenten* när betalterminalen visar SÄTT I/DRA KORT och följ sedan anvisningarna på sid 19 Ange belopp och tryck OK Be kunden sätta i/dra sitt kort Tryck Stop när betalterminalen frågar efter PIN-kod SIGNATURBASERAT? Tryck OK Vänta på signaturkvitto Funktionen används när kortet är oläsligt. * iwl220 knappen längst till höger direkt ovanför insynsskyddet Signaturköp används om kunden glömt koden. På kvittot står det köp. Manuellt dagsavslut Tryck MENU och 6 Vänta på utskrift Dagsavslutskvitto skrivs ut. Kopia av senaste transaktion Tryck MENU, 5 och 1 Vänta på kvitto Kopia av kvitto från senaste transaktion skrivs ut. Kopia av senaste dagsavslut Tryck MENU, 5 och 2 Vänta på kvitto Kopia av kvitto från senaste dagsavslut skrivs ut. För beställning, vid frågor eller vid problem ring Nets kundtjänst på telefon

6 3 Komma igång! Ni måste genomföra ett dagsavslut innan betalterminalen används för första gången. I kartongen - Betalterminalen levereras med följande utrustning: ict220e (CC-2.0) Strömkablage inkl. transformator ict220/ipp350 Nätverkskabel ict220 (RJ45-RJ11) Lösenkort Kvittorullar ict220e (CC-2.4) Strömkablage inkl. transformator ict220/ipp350 ECR-kabel USB ict220 (Type B - USB ) Lösenkort Kvittorullar ict220e (CC-2.2) Strömkablage inkl. transformator ict220/ipp350 ECR-kabel seriell ict220 (Mini-USB - RS232) Lösenkort Kvittorullar ict220eg (CC-3.0) Strömkablage inkl. transformator ict220/ipp350 SIM-kort (redan installerat) Lösenkort Kvittorullar ipp350 (CC-1.0) USB-kabel ipp350 (HDMI - USB) Lösenkort ipp350 (CC-1.4) Strömkablage inkl. transformator ict220/ipp350 ECR-kabel seriell ipp350 (HDMI - RS232) Lösenkort iwl220 (CC-7.0) Laddningsstation iwl220 SIM-kort (redan installerat) Lösenkort Kvittorullar 6

7 Knappsats ict220e/eg och ipp350 Nedan visas knappsatsen till ict220e/eg med en beskrivning av dess olika knappar. Denna beskrivning gäller även ipp350. OBS! Knapparna på ipp350 ser något annorlunda ut men funktionerna är desamma. Navigeringsknappar för att gå upp och ned i menyer. Används för manuell inknappning av kortuppgifter. Den används även för att växla mellan stora och små bokstäver eller mellan bokstäver och siffror. Används för att gå till huvudmenyn. Avbryter en funktion och återgår till huvudmeny. Korrigerar felaktig inknappning eller återgår till föregående meny. Bekräftar inknappning eller val i meny. 7

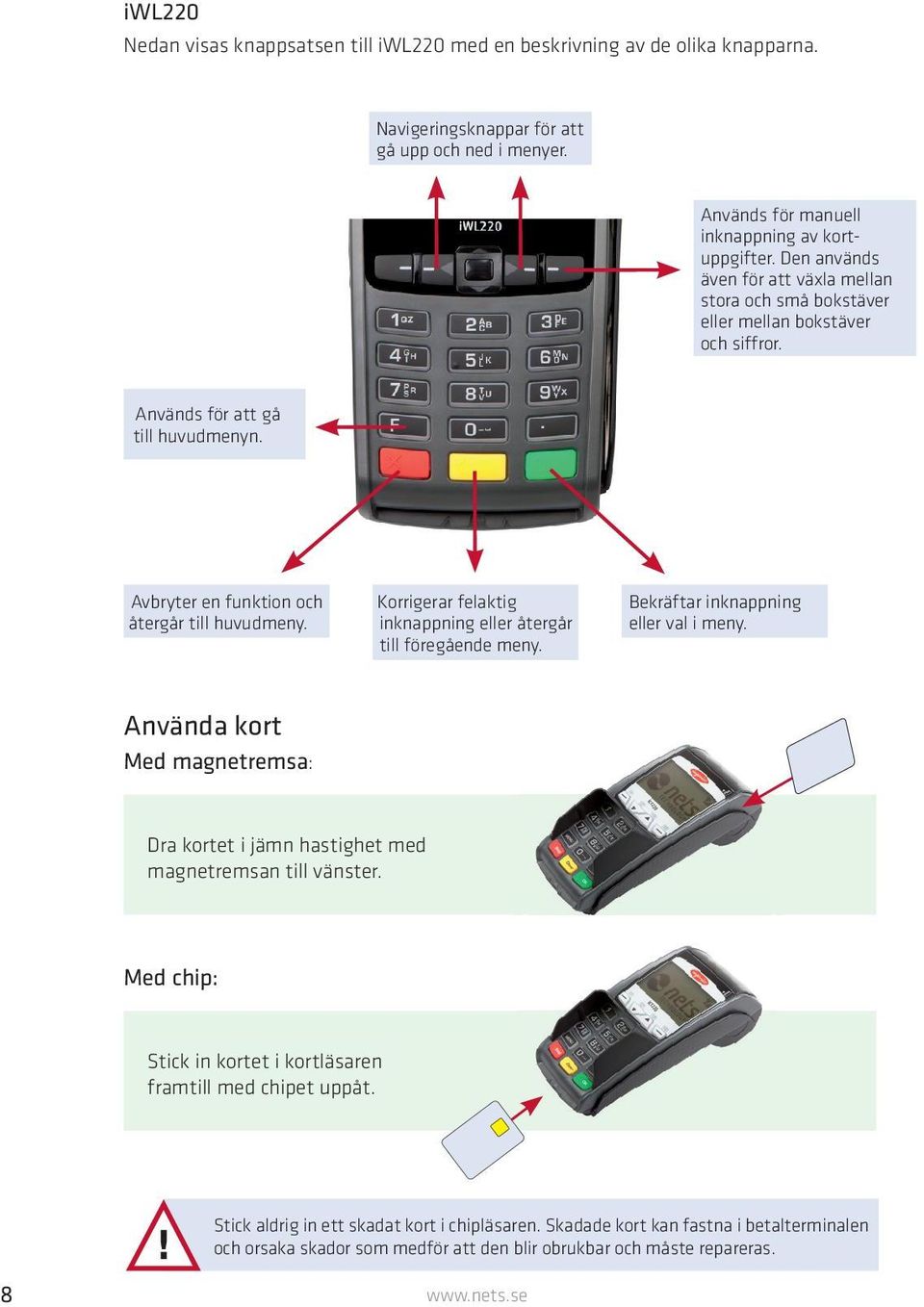

8 iwl220 Nedan visas knappsatsen till iwl220 med en beskrivning av de olika knapparna. Navigeringsknappar för att gå upp och ned i menyer. Används för manuell inknappning av kortuppgifter. Den används även för att växla mellan stora och små bokstäver eller mellan bokstäver och siffror. Används för att gå till huvudmenyn. Avbryter en funktion och återgår till huvudmeny. Korrigerar felaktig inknappning eller återgår till föregående meny. Bekräftar inknappning eller val i meny. Använda kort Med magnetremsa: Dra kortet i jämn hastighet med magnetremsan till vänster. Med chip: Stick in kortet i kortläsaren framtill med chipet uppåt.! Stick aldrig in ett skadat kort i chipläsaren. Skadade kort kan fastna i betalterminalen och orsaka skador som medför att den blir obrukbar och måste repareras. 8

9 Installera stationär ict220e CC-2.0: Via bredband. Fristående! Betalterminalen och ert modem/router till Internet måste vara avstängda när ni ansluter nätverkskabeln. 1. Öppna den övre luckan under betalterminalen och koppla in den minsta änden av nätverkskabelns ändar till porten märkt Ethernet. Den andra änden kopplas in till det lokala nätverksuttaget. 2. Koppla in strömkablaget till ditt lokala strömuttag och sedan den runda kabeln till det runda hålet under betalterminalen. 3. Gör ett dagsavslut genom att trycka MENU och 6. Nätverkskabel ict220 (RJ45- RJ11) Strömkablage inkl. transformator ict220/ipp350 9

10 Installera stationär ict220e CC-2.4: Via kassan. Kassakoppling via USB 1. Öppna den övre luckan under betalterminalen, koppla in änden USB-B under betalterminalen till det stället där det står USB Slave. 2. Koppla in änden USB-A till kassans USB-port. 3. Koppla in strömadaptern till ditt lokala strömuttag och sedan den runda kabeln till det runda hålet under betalterminalen. 4. Gör ett dagsavslut genom att trycka MENU och 6. ECR-kabel USB ict220 (USB- Type B) Strömkablage inkl. transformator ict220/ipp350 10

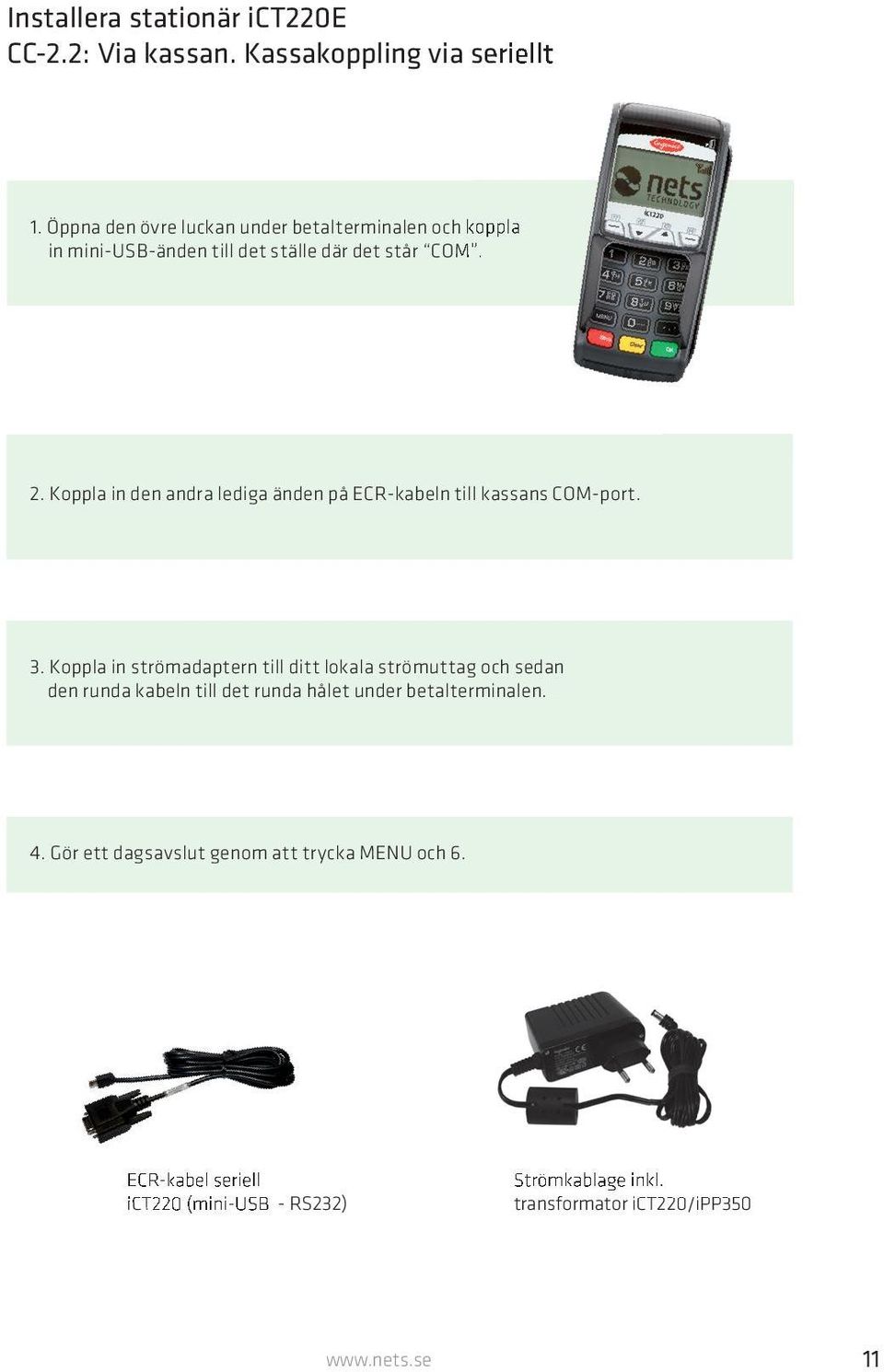

11 Installera stationär ict220e CC-2.2: Via kassan. Kassakoppling via seriellt 1. Öppna den övre luckan under betalterminalen och koppla in mini-usb-änden till det ställe där det står COM. 2. Koppla in den andra lediga änden på ECR-kabeln till kassans COM-port. 3. Koppla in strömadaptern till ditt lokala strömuttag och sedan den runda kabeln till det runda hålet under betalterminalen. 4. Gör ett dagsavslut genom att trycka MENU och 6. ECR-kabel seriell ict220 (mini-usb - RS232) Strömkablage inkl. transformator ict220/ipp350 11

12 Installera stationär ict220eg CC-3.0: Via GPRS. Fristående 1. Koppla in strömadaptern till ditt lokala strömuttag och sedan den runda kabeln till det runda hålet under betalterminalen. 2. Gör ett dagsavslut genom att trycka MENU och 6.! OBS: Stationär ict220eg kan även kassakopplas i likhet med CC-2.2 till CC-2.4. Strömkablage inkl. transformator ict220/ipp350 SIM-kort 12

13 Installera integrerad ipp350 CC-1.0: Via kassan. Kassakoppling via USB 1. Koppla in HDMI-änden till betalterminalen. 2. Koppla in USB-änden till kassans USB-port. 3. Gör ett dagsavslut via kassasystemet. USB-kabel ipp350 (HDMI - USB) 13

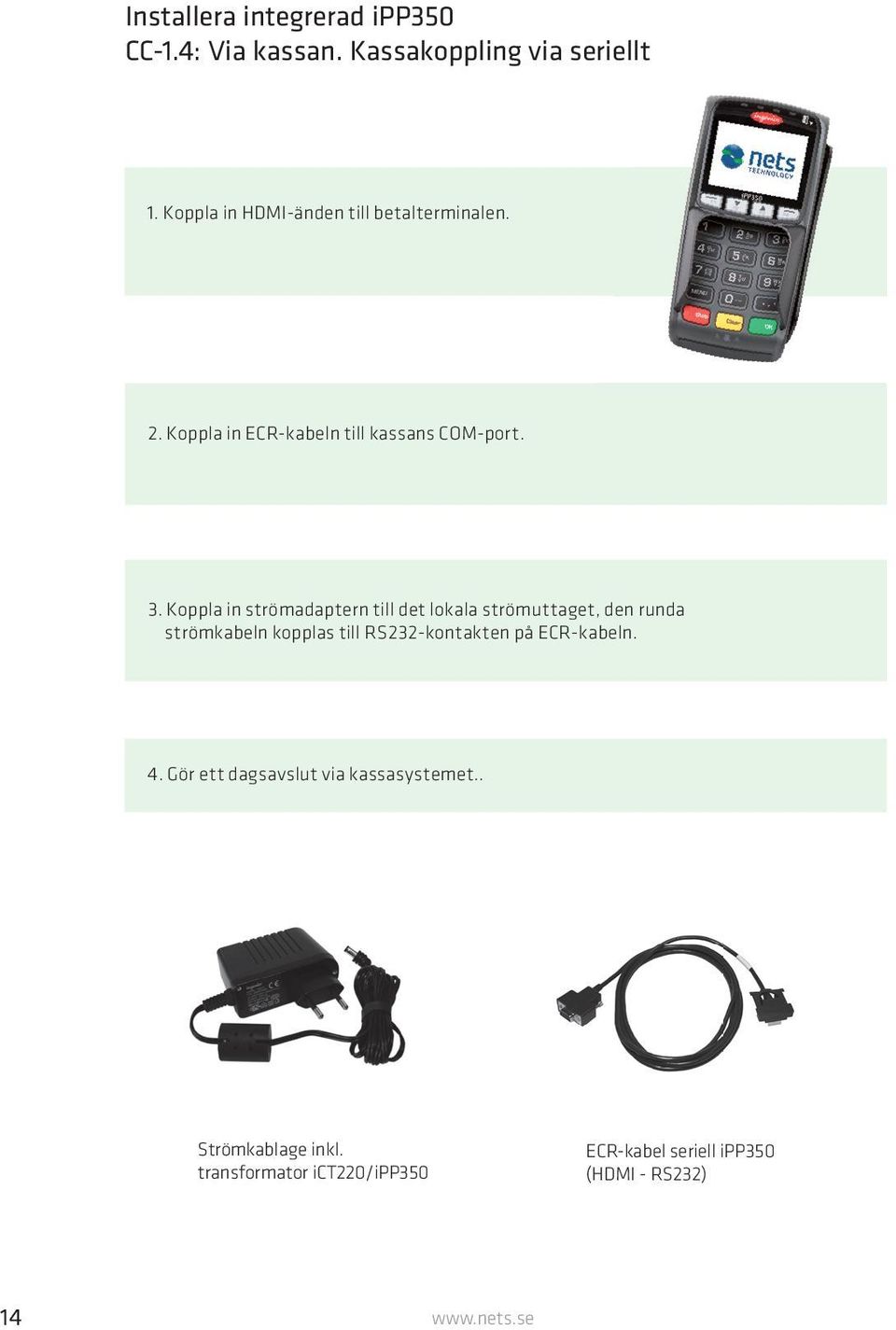

14 Installera integrerad ipp350 CC-1.4: Via kassan. Kassakoppling via seriellt 1. Koppla in HDMI-änden till betalterminalen. 2. Koppla in ECR-kabeln till kassans COM-port. 3. Koppla in strömadaptern till det lokala strömuttaget, den runda strömkabeln kopplas till RS232-kontakten på ECR-kabeln. 4. Gör ett dagsavslut via kassasystemet.. Strömkablage inkl. transformator ict220/ipp350 ECR-kabel seriell ipp350 (HDMI - RS232) 14

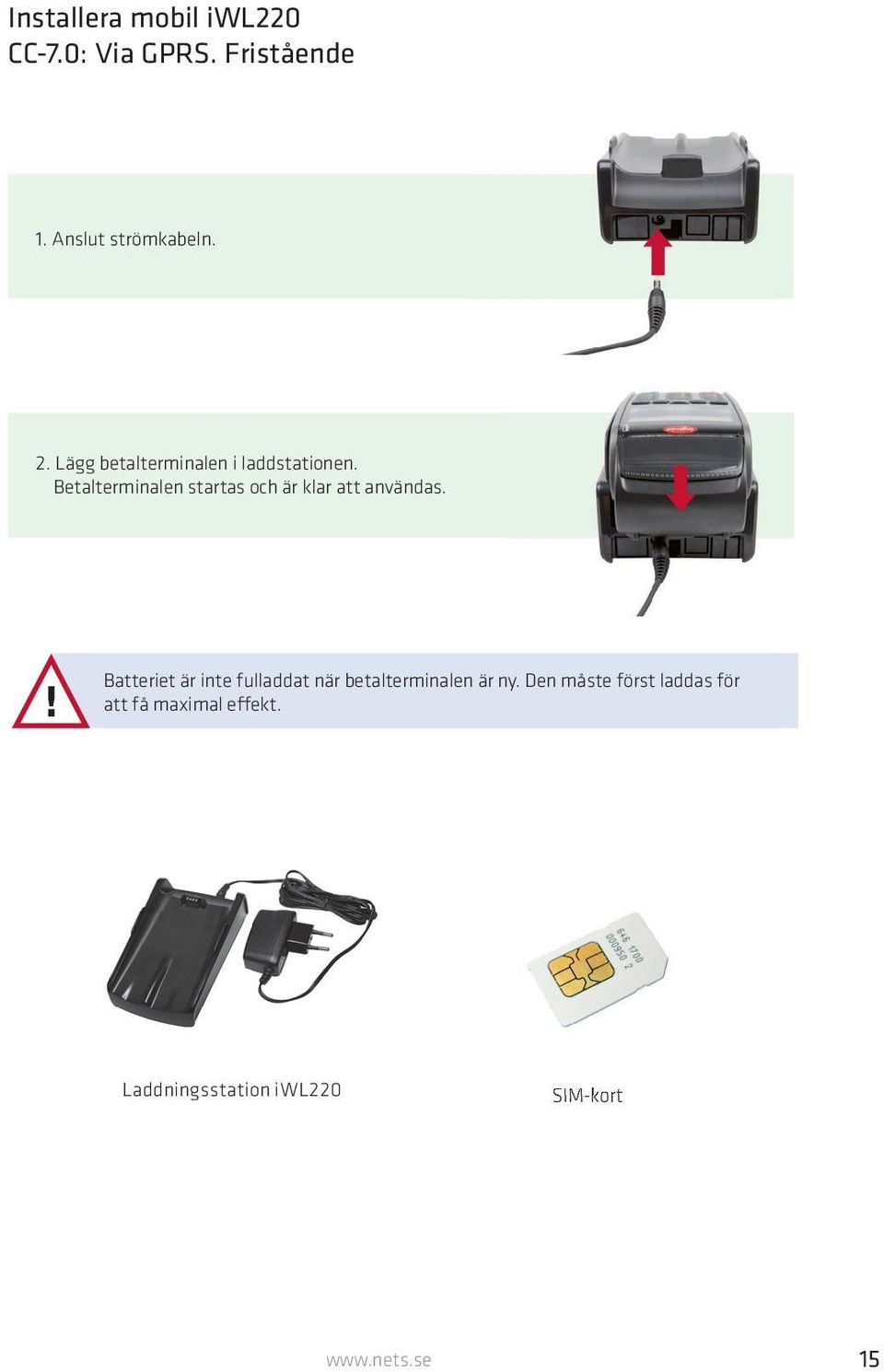

15 Installera mobil iwl220 CC-7.0: Via GPRS. Fristående 1. Anslut strömkabeln. 2. Lägg betalterminalen i laddstationen. Betalterminalen startas och är klar att användas.! Batteriet är inte fulladdat när betalterminalen är ny. Den måste först laddas för att få maximal effekt. Laddningsstation iwl220 SIM-kort 15

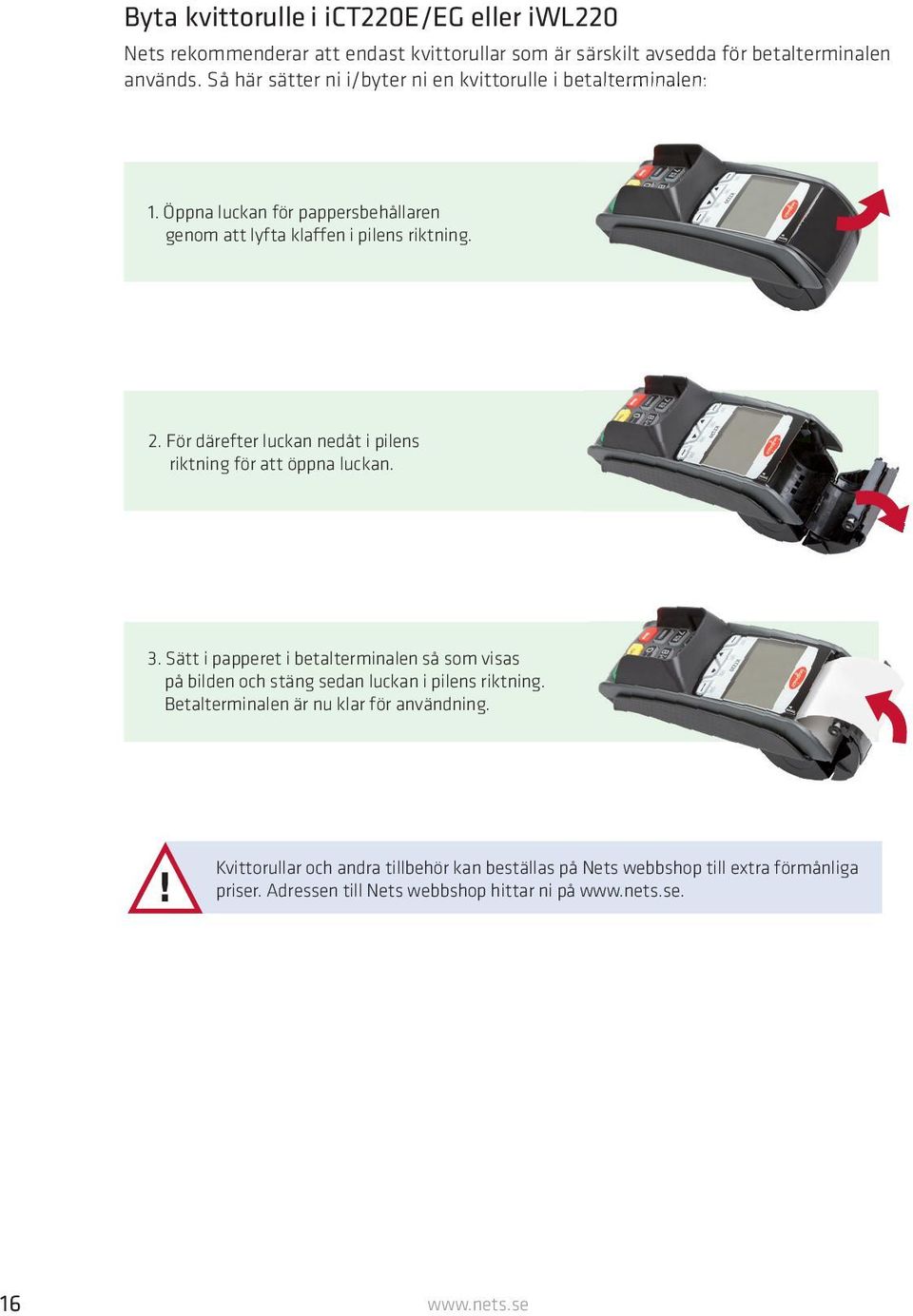

16 Byta kvittorulle i ict220e/eg eller iwl220 Nets rekommenderar att endast kvittorullar som är särskilt avsedda för betalterminalen används. Så här sätter ni i/byter ni en kvittorulle i betalterminalen: 1. Öppna luckan för pappersbehållaren genom att lyfta klaffen i pilens riktning. 2. För därefter luckan nedåt i pilens riktning för att öppna luckan. 3. Sätt i papperet i betalterminalen så som visas på bilden och stäng sedan luckan i pilens riktning. Betalterminalen är nu klar för användning.! Kvittorullar och andra tillbehör kan beställas på Nets webbshop till extra förmånliga priser. Adressen till Nets webbshop hittar ni på. 16

17 4 Betalterminalens menystruktur Menystrukturen kan skilja något beroende på betalterminalmodell, men i grunden ser den ut enligt nedan. Rapporter 1 Transak. lista 2 X-Total 3 Z-Total 4 Kassör X-Total 5 Kassör Z-Total 7 Dagsavslut Inlösare 1 Skriv ut Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster 5 Kopiameny 6 Dagsavslut 7 Kassörmeny 8 Adminmeny 9 Stäng av Korttjänster 6 Makulering 7 Retur 8 Efterregistrering Kopiameny 1 Senaste kund 2 Senaste dagsav 3 Sista Z-total Kassörmeny 1 Rapporter 2 Inlösare 3 Terminalstatus 4 Send errorlogs 9 Batteri+signal Adminmeny 1 Inlösare 2 S&F 3 Kassöradmin 6 Inställningar 7 Kommunikation 8 Programvara 9 Systemmeny Terminalstatus 1 Skriv ut 2 Skicka in Batteri: 100 % Signal: 5 Inlösare 1 Hämta avtal 2 Skriv ut S&F 1 Skriv ut 2 Skicka in 3 Radera Kassöradmin 1 Lägg till ny 2 Radera 3 Skriv ut lista Inställningar 1 Ändra 2 Skriv ut Kommunikation 1 Tag bort spärr 2 Ping host Programvara 1 Hämta program Systemmeny 1 Töm printerbuf 2 Systemlog 5 Felrättning 6 Test 7 Nollst lösnkrt 9 Reboot 17

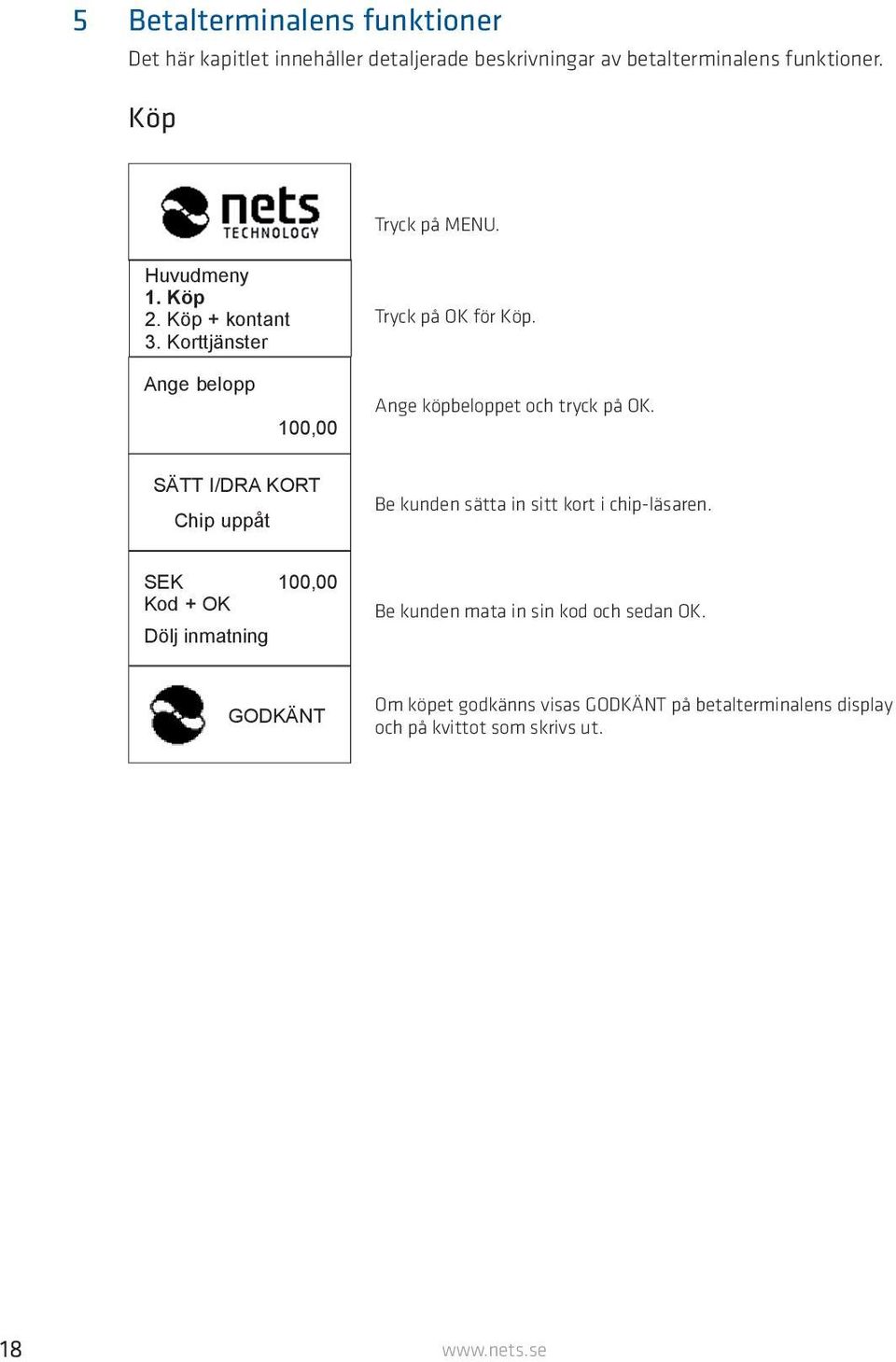

18 5 Betalterminalens funktioner Det här kapitlet innehåller detaljerade beskrivningar av betalterminalens funktioner. Köp Tryck på MENU. Huvudmeny 1. Köp 2. Köp + kontant 3. Korttjänster Tryck på OK för Köp. Ange belopp 100,00 Ange köpbeloppet och tryck på OK. SÄTT I/DRA KORT Chip uppåt Be kunden sätta in sitt kort i chip-läsaren. SEK 100,00 Kod + OK Dölj inmatning Be kunden mata in sin kod och sedan OK. GODKÄNT Om köpet godkänns visas GODKÄNT på betalterminalens display och på kvittot som skrivs ut. 18

19 Köp med manuell inknappning av kortuppgifter Funktionen används vid köp eller retur av varor. Detta innebär att kortuppgif terna knappas in på betalterminalen istället för att kunden drar sitt kort. Tjänsten är endast möjlig för kort med signaturkontroll. Tryck på MENU. Huvudmeny 1. Köp 2. Köp + kontant 3. Korttjänster Ange belopp 0,00 Tryck på OK för Köp. Ange köpbeloppet och tryck på OK. SÄTT I/DRA KORT Chip uppåt Tryck på knappen (märkt med F4).* Ange kortnummer: Ange kundens kortnummer (siffrorna är upphöjda och finns på framsidan av kortet) och tryck på OK. Giltighetstid: mm/åå Ange CVC: SEK 100,00 OK eller STOP Ange kortets giltighet (mm/åå) och tryck på OK. Ange kortets CVC-nummer och tryck på OK. CVC är de tre sista siffrorna i numret som står på baksidan av kortet, bredvid kundens signatur (se bild nedan). Tryck på OK för att verifiera beloppet. Tryck på STOP för att avbryta transaktionen. GODKÄNT Om köpet godkänns visas GODKÄNT på betalterminalens display och på kvittot som skrivs ut. * iwl220 knappen längst till höger direkt ovanför insynsskyddet 19

20 Köp + kontanter Den här funktionen används för att genomföra köp med kontantuttag. Om dricksfunktionen har aktiverats ligger Köp + kontanter som alt. 2 under korttjänster. Tryck på MENU. Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster Tryck på siffran 2 eller flytta markeringen ned till Köp + kontanter och tryck på OK. Ange belopp 100,00 Ange köpbeloppet och tryck på OK. Kontant + OK 200,00 Ange kontantbeloppet och tryck på OK. SÄTT I/DRA KORT Chip uppåt SEK 300,00 Kod + OK Dölj inmatning Be kunden sätta i/dra kortet. Be kunden att verifiera det totala beloppet genom att ange PIN-kod + trycka på OK. GODKÄNT Om beloppet godkänns visas GODKÄNT på betalterminalens display och på kvittot som skrivs ut. 20

21 Retur Funktionen varuretur används vid retur av varor som har betalats med kort. Tryck på MENU. Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster Korttjänster 6 Makulering 7 Retur 8 Efterregistrer DRA LÖSENKORTET Tryck på siffran 3 eller flytta markeringen ned till Korttjänster och tryck på OK. Tryck på siffran 7 eller flytta markeringen ned till Retur och tryck på OK. Dra lösenkortet med magnetremsan till vänster. Ange returbelopp 100,00 Ange beloppet som står på kundens kvitto och tryck på OK. SÄTT I/DRA KORT Chip uppåt (marke- Be kunden sätta i/dra kortet eller tryck på knappen rad med F4) för att ange kortnumret manuellt.* GODKÄNT Om returen (beloppet) godkänns visas GODKÄNT på betalterminalens display och på kvittot som skrivs ut. Ett godkänt kvitto fungerar som ett inköpskvitto. * iwl220 knappen längst till höger direkt ovanför insynsskyddet 21

22 Makulering av senaste transaktion En makulering kan endast genomföras för det senast godkända köpet. Tryck på MENU. Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster Korttjänster 6 Makulering 7 Retur 8 Efterregistrer DRA LÖSENKORTET Tryck på siffran 3 eller flytta markeringen ned till Korttjänster och tryck på OK. Tryck på siffran 6 eller flytta markeringen ned till Makulering och tryck på OK. Dra lösenkortet med magnetremsan till vänster. SEK 15,00 OK eller STOP Tryck på OK för att bekräfta makuleringen eller på STOP för att avbryta. GODKÄNT Vänta på kvittot. 22

23 Kopia av senaste transaktion Den här funktionen används för att ta ut en kopia av den senast godkända transaktionen. Tryck på MENU. Huvudmeny 2 Köp + kontant 3 Korttjänster 5 Kopiameny Kopiameny 1 Senaste kund 2 Senaste dagsav 2 Sista Z-total Tryck på siffran 5 eller flytta markeringen ned till Kopiameny och tryck på OK. Tryck på siffran 1 eller på OK. UTSKRIFT PÅGÅR Vänta på kvittot. 23

24 6 Dricks Dricksfunktionen är en funktion som ingår i Nets Trygghetspaket. Funktionen kan användas på två sätt: Skriva ut en nota där kortkunden skriver på ett totalbelopp som inkluderar dricks. Kortkunden knappar in totalbeloppet, inklusive dricks, direkt på betalterminalen. Den senare är betydligt vanligare. Skapa nota Den här funktionen används för att skriva ut en nota med ett belopp som kunden ska betala och en rad för dricks och totalbelopp. Om dricksfunktionen är aktiverad, är Skapa nota alternativ 2 i huvudmenyn. Tryck på MENU/F1. Huvudmeny 1 Köp 2 Nota 3 Korttjänster Ange belopp 0,00 Tryck på siffran 2 eller flytta markeringen ned med pil-tangenten till Skapa nota tryck och på OK. Ange köpbeloppet och tryck på OK. UTSKRIFT PÅGÅR Vänta på kvittot. Nota: NOTA 05/10/ :14 Belopp = 42,00 Kontant =... Extra =... Totalt =... Kontanter kan bara utbetalas med bankkort OBS: Skapa nota är bara en utskrift och kan inte användas för debitering senare. Köp måste genomföras på vanligt sätt i betalterminalen. 24

25 Köp med dricks Den här funktionen används för köp med dricks. Tryck på MENU/F1. Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster Belopp = 1,00 Extra = 0,00 Valuta: SEK Belopp = 1,00 Extra = 1,00 Total = 2,00 OK eller AVBR SÄTT I/DRA KORT Chip uppåt SEK 1,00 Kod + OK Dölj inmatning GODKÄNT Tryck på OK för köp. Ange beloppet och tryck på OK. Ange totalbeloppet inklusive dricks. Om nota inte används kan användarstället be kunden ange totalbeloppet i betalterminalen. Be kunden sätta i/dra kortet. Be kunden ange PIN-koden och trycka på OK. (Vid användning av kreditkort med signatur ska kunden endast trycka på OK för att bekräfta beloppet). Om köpet godkänns visas GODKÄNT på betalterminalens display och ett kvitto skrivs ut. NETS LUMAPARKSVÄGEN 9 STOCKHOLM Tel Org.nr Kortinlösen BUTIKSNR : TERM: VISA ***************8177 AID: A TVR: TSI: F800 Kvitto, köp med dricks :50 Ref.: IB1 KÖP SEK 1,00 VARAV MOMS 0,20 EXTRA 1,00 TOTAL 2,00 Personlig kod GODKÄNT BUTIKENS EX 25

26 Köp med dricks (extrabelopp)* Funktionen används vid köp med dricks. Tryck OK för Köp. (När «Kassör ID» är inställd på «Alltid», se sidan 29). KASSÖR ID: ANGE BELOPP 300,00 Ange kassör ID. Tryck?-tangenten om du istället vill välja kassör ur en lista. Bläddra med navigationsknapparna till önskad kassör och tryck därefter OK. Ange belopp och tryck OK. ANGE MOMS 12,00 BELOPP = 300,00 EXTRA = 30,00 VALUTA: SEK BELOPP = 300,00 EXTRA = 30,00 TOTAL = 330,00 OK eller AVBR SÄTT I/DRA KORT Chip uppåt SEK 330,00 1 VÄLJ KONTO 2 VÄLJ KREDIT SEK 330,00 KOD + OK DÖLJ INMATNING KÖP PÅGÅR VÄNTAR 1 Bekräfta momssatsen genom att trycka OK, ändra genom att trycka på den gula Clear-tangenten för att sedan ange önskad momssats. ** Ange hur mycket du vill ge i dricks och tryck OK. Tryck OK för att fortsätta eller STOP för att avbryta köpet. Be kunden sätta i kortet eller tryck?-tangenten för manuell inmatning av kortnumret. Chipkort sätts i chipläsaren. Om kortet ger valmöjlighet mellan kredit och kontodebitering: Tryck siffertangent 1 eller bläddra till Välj konto och tryck OK. Tryck siffertangent 2 eller bläddra till Välj kredit och tryck OK. Be kunden ange koden och trycka OK. Har kunden ej kod tryck på den röda Stop-tangenten för signaturköp. Kontroll pågår. Väntar på godkännande från kortutgivaren. GODKÄNT RIV AV KVITTOT OCH TRYCK OK Om köpet är godkänt, visar skärmen GODKÄNT och ett kvitto skrivs ut. Vid signaturköp, notera körkortsnummer eller ID-kortsnummer på kvittot. Be därefter kunden att signera kvittot. Riv av kundens exemplar och tryck OK. * Gäller endast terminaltypen iwl220 ** När parametern «Moms» är inställd på «Ändra moms», se sidan 32. När parametern «Beloppsläge» är inställd på «Kronor», tryck F1-tangenten för att ange ören. 26

27 7 Fleranvändare (för EMV) Med fleranvändarfunktionen kan upp till tio personer använda samma fysiska betalterminal. Varje användare har ett eget redovisningnummer, en egen kvittotext och egna rapporter i betalterminalen. Detta är en lösning som passar verksamheter som vill dela lokal, t.ex. frisörer, tandläkare, naprapater etc. Köp med fleranvändare Om betalterminalen ska användas av flera personer måste man först välja användare för att kunna utnyttja funktionerna. Tryck på knappen MENU eller sätt i/dra ett kort i betalterminalen så visas en lista över användare på displayen. Använd pilknapparna för att flytta markeringen till önskad användare och tryck på OK. Bekräfta därefter att rätt användare har valts genom att trycka på OK. Nedan beskrivs hur du väljer användare för funktionen Köp. Sätt i/dra betalkortet i betalterminalen eller tryck på knappen MENU. Användare Anna Kalle Sean Kalle ID 01 TID OK eller STOP Huvudmeny 1 Köp 2 Köp + kontant 3 Korttjänster Använd piltangenterna för att flytta markeringen till önskad användare. Tryck på OK för att bekräfta att rätt användare har valts. Tryck på STOP för att gå tillbaka till listan över användare. Tryck på OK för Köp. Ange belopp 0,00 Ange beloppet och tryck på OK. SÄTT I/DRA KORT Chip uppåt Be kunden sätta i/dra kortet. GODKÄNT Vänta på kvittot. 27

28 8 Daglig redovisning Dagsavslut! Du behöver bara göra ett dagsavslut för en betalterminal, även om du har flera betalterminaler. Ett dagsavslut på en betalterminal leder till att det sker på allihop. Manuellt dagsavslut Vid dagsavslutet överförs transaktionerna till företagskontot påföljande bankdag. Det bör göras ett dagsavslut på betalterminalen varje dag. Om det har gått sju dagar sedan senaste dagsavslutet måste betalterminalen göra ett sådant innan den kan användas. Tryck på MENU. Huvudmeny 3 Korttjänster 5 Kopiameny 6 Dagsavslut UTSKRIFT PÅGÅR Tryck på siffran 6 eller flytta ned markeringen till Dagsavslut med piltangenten och tryck på OK. Betalterminalen skriver ut ett kvitto där alla transaktioner visas per korttyp och belopp. Om betalterminalen är integrerad skrivs kvittot ut på kassasystemets skrivare. Automatiskt dagsavslut Vid ett automatiskt dagsavslut kopplar betalterminalen automatiskt upp sig mot er inlösare och gör dagsavslutet vid en av er förutbestämd tidpunkt varje dag. Om ni har flera betalterminaler görs dagsavslutet för samtliga av dem på den valda tidpunkten. Kontakta Nets kundsupport på telefon för att aktivera det automatiska dagsavslutet på en av er önskad tid. Förslagsvis några timmar efter absolut senaste stängingstid i just er verksamhet. Kopia av det senaste dagsavslutet Den här funktionen används för att ta ut en kopia av det senaste dagsavslutet. Tryck på MENU. Huvudmeny 3 Korttjänster 5 Kopiameny 6 Dagsavslut Kopiameny 1 Senaste kund 2 Senaste dagsav 3 Sista Z-total 28 Tryck på siffran 5 eller flytta markeringen ned till Kopiameny och tryck på OK. Tryck på siffran 2 eller flytta markeringen ned till Senaste dagsavslut och tryck på OK. Vänta på kvittot.

29 9 Kassörer Den här funktionen används för att registrera och ta bort kassörer som ska kunna använda betalterminalen. Kassörerna (användarna) registreras med ett unikt kassör-id (upp till 10 siffror) och namn. Varje kassör måste registreras i samtliga betalterminaler som ska användas. Det är möjligt att skydda varje kassörs åtkomst med en fyrsiffrig kod. Den första kassören som registreras med kod räknas som master (huvudanvändare). Masterkassören är den enda som kan skapa nya eller ta bort registrerade kassörer. Om man inte vet vilken kassör som är master kan man skriva ut en lista över registre rade kassörer. Master-kassören är registrerad med *. Lägg till ny kassör Den här funktionen används för att registrera en ny kassör i betalterminalen. Dra lösenkortet med magnetremsan till vänster. Adminmeny 1 Inlösare 2 S&F 3 Kassöradmin Kassöradmin 1 Lägg till ny 2 Radera 3 Skriv ut lista Tryck på siffran 3 eller flytta markeringen ned till Kassöradmin. Tryck på OK för att registrera en ny kassör. Kassör-ID: Ange kassör-id och tryck på OK. Kassör namn: ABC Ange kassörssnamnet. Använd knappen små bokstäver. för att ändra till Kassör PIN: Ange valfri fyrsiffrig kod och tryck på OK. Om du inte vill lägga till en kod kan du lämna fältet tomt. Tryck då istället på OK direkt. KASSÖR ADDERAD 29

30 Radera kassör Den här funktionen används för att ta bort en kassör redan finns registrerad. Dra lösenkortet med magnetremsan till vänster. Adminmeny 1 Inlösare 2 S&F 3 Kassöradmin Kassöradmin 1 Lägg till ny 2 Radera 3 Skriv ut lista Kod + OK Tryck på siffran 3 eller flytta markeringen ned till Kassöradmin. Tryck på siffran 2 eller flytta markeringen ned till Radera och tryck på OK. Visas endast för kassörer som har en kod registrerad. Endast master-kassören kan ta bort kassörer. Kassör-ID: Ange det kassör-id som du vill radera och tryck på OK. Ta bort <Pelle>? Tryck på OK för att bekräfta borttagningen av kassören. KASSÖR RADERAD 30

31 Skriva ut lista Den här funktionen används för att skriva ut en översikt över alla kassörer som finns registrerade i betalterminalen. Dra lösenkortet med magnetremsan till vänster. Adminmeny 1 Inlösare 2 S&F 3 Kassöradmin Kassöradmin 1 Lägg till ny 2 Radera 3 Skriv ut lista UTSKRIFT PÅGÅR Tryck på siffran 3 eller flytta markeringen ned till Kassöradmin. Tryck på siffran 3 eller flytta markeringen ned till Skriv ut lista och tryck på OK för att skriva ut kassörlistan. Betalterminalen skriver ut en översikt över alla kassörer som finns registrerade i betalterminalen. Om en kassör har registrerats med kod är huvudanvändaren markerad med *. Använda kassör-id Kassör-ID kan användas på fem olika sätt: 1. Utan kassör betalterminalen ber aldrig om kassör-id 2. Z-Total betalterminalen ber om kassör-id efter varje Z-Total 3. O-Rapport betalterminalen ber om kassör-id efter varje kassör X- och Z-Total 4. Dagsavslut betalterminalen ber om kassör-id efter varje dagsavslut 5. Alltid betalterminalen ber om kassör-id vid varje transaktion Detta regleras i betalterminalens funktionsparametrar. 31

32 10 Inställningar Ändra inställning Dra LÖSENKORTET. Adminmeny 2 S&F 3 Kassöradmin 6 Inställningar Inställningar 1 Ändra 2 Skriv ut Ändra 1 Funktion 2 Kommunikation 3 Kassa TERMINAL ID XXXXXXXX Tryck siffertangent 6 eller bläddra till Inställningar och tryck OK. Tryck siffertangent 1 eller bläddra till Ändra och tryck OK. Tryck siffertangent 1 eller bläddra till Funktion och tryck OK. Bläddra tills skärmen visar önskad inställning som ska ändras. MOMS ÄNDRA MOMS MOMS * <FAST MOMS> Tryck Clear-tangenten för att ändra. Bläddra till önskat alternativ och bekräfta med OK. Betalterminalen skriver ut det nya valet om parametern blir ändrad. Tryck på den röda Stop-tangenten två gånger i följd så gör betalterminalen en omstart med den nya inställningen. De vanligaste inställningarna Beloppsläge Kronor Öre Knappljud Vid fel Alltid Inget Alltid kopia Ja Nej Dubblettkontroll Ja Nej Moms Fast moms Ändra moms Ingen moms Momssats belopp anges i kronor (ören anges genom att trycka på F1-tangenten). belopp anges i kronor och ören. knappljud hörs endast vid fel. knappljud hörs alltid. knappljud hörs aldrig förutom vid inmatning av pinkod. butikens kvittoexemplar printas alltid ut. butikens kvittoexemplar printas aldrig ut. kontrollerar om samma kort och summa används efter varandra. kontrollerar ej om samma kort och summa används efter varandra. momsbeloppet är fast och ändras ej för varje transaktion, visas på kvittot. momsbeloppet bekräftas eller ändras för varje transaktion, visas på kvittot. moms utgår ej och visas ej på kvittot. ange momsbeloppet enligt skatteverkets riktlinjer. 32

33 11 Rapporter Transaktionslista Den här funktionen används för att skriva ut en översikt över alla transaktioner som finns lagrade i betalterminalen. Tryck på MENU. Huvudmeny 5 Kopiameny 6 Dagsavslut 7 Kassörmeny Kassörmeny 1 Rapporter 2 Inlösare 3 Terminalstatus Rapporter 1 Transak.lista 2 X-Total 3 Z-Total Transak.lista 1 Skriv ut 2 Radera Tryck på siffran 7 eller flytta markeringen ned till Kassörmeny och tryck på OK. Tryck på OK eller på siffran 1. Tryck på OK eller på siffran 1. Tryck på OK eller på siffran 1 för utskrift. Välj avst.period Period 082 : 52 Period 083 : 30 Alla : 82 Flytta markeringen med piltangenten till önskad avstämning och tryck på OK. Alternativet Alla visas längst ned i listan och ger en utskrift av alla transaktioner som finns lagrade i betalterminalen. UTSKRIFT PÅGÅR Vänta på kvittot. 33

34 X-Total Den här rapporten visar omsättningen i betalterminalen sedan föregående Z-Total skrevs ut. Siffrorna nollställs inte vid utskrift. Tryck på MENU. Huvudmeny 5 Kopiameny 6 Dagsavslut 7 Kassörmeny Kassörmeny 1 Rapporter 2 Inlösare 3 Terminalstatus Rapporter 1 Transak.lista 2 X-Total 3 Z-Total Tryck på siffran 7 eller flytta markeringen ned till Kassörmeny och tryck på OK. Tryck på OK för Rapporter. Tryck på siffran 2 eller flytta markeringen ned till X-Total och tryck på OK. UTSKRIFT PÅGÅR Vänta på kvittot. Z-Total Den här rapporten visar omsättningen i betalterminalen sedan föregående Z-Total skrevs ut. Siffrorna nollställs vid utskrift. Tryck på MENU. Huvudmeny 5 Kopiameny 6 Dagsavslut 7 Kassörmeny Kassörmeny 1 Rapporter 2 Inlösare 3 Terminalstatus Rapporter 1 Transak.lista 2 X-Total 3 Z-Total Tryck på siffran 7 eller flytta markeringen ned till Kassörmeny och tryck på OK. Tryck på OK för Rapporter. Tryck på siffran 3 eller flytta markeringen ned till Z-Total och tryck på OK. UTSKRIFT PÅGÅR Vänta på kvittot. 34
