1 Rapport 2013:87 Arkeologisk utredning etapp 1 och 2 Bredbandsnät i Stjärnorp RAÄ 7, 14, 58, 148, 153 m fl Stjärnorps socken Linköpings kommun Östergötlands län Fredrik Samuelsson Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

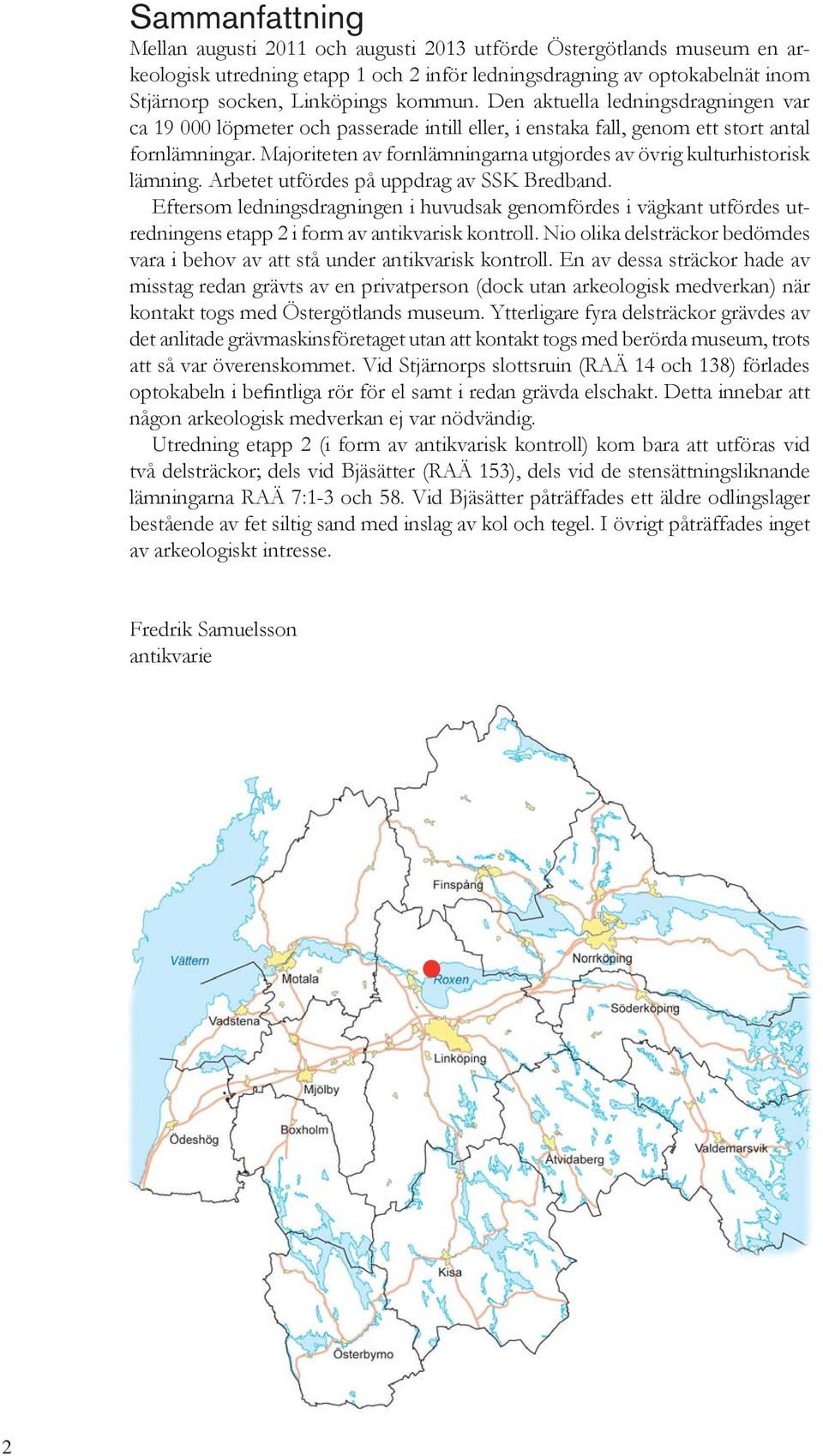

2

3 Bredbandsnät i Stjärnorp Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte och frågeställningar Metod och dokumentation Resultat och tolkning Referenser Tekniska uppgifter Bilaga 1. Kartor Omslagsbild: Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Mellan augusti 2011 och augusti 2013 utförde Östergötlands museum en arkeologisk utredning etapp 1 och 2 inför ledningsdragning av optokabelnät inom Stjärnorp socken, Linköpings kommun. Den aktuella ledningsdragningen var ca löpmeter och passerade intill eller, i enstaka fall, genom ett stort antal fornlämningar. Majoriteten av fornlämningarna utgjordes av övrig kulturhistorisk lämning. Arbetet utfördes på uppdrag av SSK Bredband. Eftersom ledningsdragningen i huvudsak genomfördes i vägkant utfördes utredningens etapp 2 i form av antikvarisk kontroll. Nio olika delsträckor bedömdes vara i behov av att stå under antikvarisk kontroll. En av dessa sträckor hade av misstag redan grävts av en privatperson (dock utan arkeologisk medverkan) när kontakt togs med Östergötlands museum. Ytterligare fyra delsträckor grävdes av det anlitade grävmaskinsföretaget utan att kontakt togs med berörda museum, trots att så var överenskommet. Vid Stjärnorps slottsruin (RAÄ 14 och 138) förlades optokabeln i befintliga rör för el samt i redan grävda elschakt. Detta innebar att någon arkeologisk medverkan ej var nödvändig. Utredning etapp 2 (i form av antikvarisk kontroll) kom bara att utföras vid två delsträckor; dels vid Bjäsätter (RAÄ 153), dels vid de stensättningsliknande lämningarna RAÄ 7:1-3 och 58. Vid Bjäsätter påträffades ett äldre odlingslager bestående av fet siltig sand med inslag av kol och tegel. I övrigt påträffades inget av arkeologiskt intresse. Fredrik Samuelsson antikvarie 2

5 Teckenförklaring Kabelsträckning FMIS punkt FMIS linje FMIS område Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1: Lantmäteriverket MS2008/06551

6 Inledning Östergötlands museum utförde mellan augusti 2011 och augusti 2013 en arkeologisk utredning etapp 1 och 2 inför ledningsdragning av optokabelnät inom Stjärnorps socken, Linköpings kommun. Den aktuella ledningsdragningen var ca löpmeter och passerade intill eller, i enstaka fall, genom ett stort antal fornlämningar. Majoriteten av fornlämningarna utgjordes av övrig kulturhistorisk lämning. Utredningen utfördes efter beslut från Länsstyrelsen Östergötland. Uppdragsgivare var SSK Bredband vilka även svarade för de arkeologiska kostnaderna. En del av kostnaderna finansierades även med hjälp av bidrag från länsstyrelsen. Ansvarig för utredningens etapp 1 var antikvarie Anders Lundberg. Ansvarig för utredningens etapp 2 samt för skrivandet av rapporten var undertecknad. Områdesbeskrivning Det aktuella utredningsområdet utgjorde fram till år 1810 en del av Vreta kloster socken. Sockendelen var belägen norr om Motala ström och betecknades som skogsbygd. Det är känt att Vreta Kloster under medeltiden ägde ett mindre antal bebyggelseenheter inom området. Efter reformationen och under tidigmodern tid kom större delen av området att omfattas av en säteribildning under Stjärnorp. Parallellt kom mindre delar i norra delen av området att ingå i Hällestads respektive Vånga bergslag. Ett mindre antal gruvor etab lerades här, men till största del verkar området ha utnyttjats för träkolsframställning till bergshanteringen. I huvudsak tycks området utgöra ett medeltida kolonisationsområde, men ett par bebyggelseenheter kan utifrån ortnamn och fornlämningsbild ha ett förhistoriskt ursprung. Med ett par få undantag kännetecknas bebyggelsemönstret av ensamgårdar. Antalet registrerade fornlämningar är förhållandevis få, vilket till viss mån kan bero på den generellt sett svårinventerade terrängen samt den låga exploateringsoch undersökningsgraden inom området. Värt att notera är att inom flertalet uppodlade ytor har lösfynd framkommit, främst i form av stenåldersartefakter. Få arkeologiska undersökningar och utredningar har gjorts inom området. Riksantikvarieämbetet UV Öst utarbetade dock ett kulturhistoriskt planeringsunderlag för området vid Roxenbaden, den sydligaste delen av det nu aktuella området, år 2008 (Ternström 2008). Syfte och frågeställningar Syftet med den arkeologiska utredningen etapp 1 och 2 var att fastställa om någon form av fornlämning kunde komma att beröras av de planerade ledningsdragningarna. Om fornlämning framkom skulle dessa beskrivas så omfattande som möjligt utan vidare ingrepp. Om det inom ramen för den arkeologiska utredningen etapp 2 var möjligt att avgränsa fornlämningen skulle detta göras. Utredningens resultat skulle presenteras i en rapport, vars utformning och innehåll anpassades till utredningsresultatet. Utredningen skulle även ge förslag på vidare antikvariska åtgärder på de platser där fornlämning eller möjlig fornlämning var belägen inför en eventuell exploatering. Om inga fornlämningar eller objekt påträffades vid utredningen skulle enbart en enklare rapport med relevanta uppgifter för uppdragsgivarens fortsatta planering att utformas. Resultatet av den arkeologiska utredningen etapp 1 och 2 ska kunna ligga till grund för såväl Länsstyrelsens bedömning av kunskapspotentialen och kommande beslut som uppdragsgivarens fortsatta planeringsarbete. Metod och dokumentation Utredningen innehöll fyra huvudmoment: - Kart- och arkivstudier med upprättande av historiskt kartöverlägg. - Specialinventering i fält av utredningsområdet. - Sökschaktning. - Sammanställning av resultaten i rapportform. Utredningen inleddes med en kart- och arkivgenomgång med upprättande av ett historiskt kartöverlägg. Därefter gjordes en specialinventering i fält inom utredningsområdet. Inventeringsinsatserna inriktades på både forn- och kulturlämningar och sammanhängande miljöer. Eftersom ledningsdragningen i huvudsak genomfördes i vägkant utfördes utredningens etapp 2 i form av antikvarisk kontroll i stället för sökschaktsgrävning. Dokumentationsmaterialet i form av beskrivningar förvaras på Östergötlands museum. 4

7 Resultat och tolkning Utifrån resultatet från den inledande kart- och arkivgenomgången samt specialinventeringen i fält bedömdes nio olika delsträckor vara i behov av att stå under antikvarisk kontroll. Vid ytterligare fyra delsträckor bedömdes det att ledningsdragningen kunde ske utan arkeologisk medverkan förutsatt att schaktningsarbetet tog hänsyn till de närliggande fornlämningarna. Delsträcka 6: Ekliden Knuttimrad ryggåsstuga med bod (RAÄ 37:1). Troligen kraftigt restaurerad, boden är hitflyttad. Delsträcka 7: Bölnorp Gård bestående av manbyggnad och två flygelbyggnader i två våningar med väggar av stockvirke (RAÄ 41:1). Delsträckor i behov av antikvarisk kontroll Delsträcka 1: Tokorp Längs med sträckan finns stenåldersindikationer i form av fyndplatser för stenyxor (RAÄ 52:1) och en stenmejsel (RAÄ 54:1). I norra delen av sträckan har även en eldslagningssten påträffats (RAÄ 53:1). Delsträcka 2: Bjäsätter Bytomt (RAÄ 153) omnämnd 1386 som Bætsæter. Det finns ett osäkert omnämnande av bessiætrum redan Ingår i riksintresse KE 90. Vid en arkeologisk förundersökning 2010 framkom kulturlager på 0,5-0,8 m djup (Feldt 2010) (se även figur 3 och 9). Delsträcka 3: Kilen Knuttimrad ryggåsstuga med torvtak (RAÄ 36:1). Benämns Kilenstugan. Stugan är nu Vreta Klosters Hembygdsförenings hembygdsgård. Delsträcka 4: Kolfall Herrgårdsbyggnad i två våningar (RAÄ 43:1). Äldsta delen av huset är dess västra del, det övriga är enligt uppgift tillbyggt omkring Delsträcka 5: Sandvik Mangårdsbyggnad i två våningar (RAÄ 42:1). Manbyggnaden sägs ha brunnit ned och byggts om någon gång på 1800-talets början (osäker uppgift). Delsträcka 8: Stjärnorps slottsruin Slottsruin (RAÄ 14:1) med tillhörande park-/trädgårdsanläggning (RAÄ 138). Byggnaden uppförd omkring 1650 (se även figur 4). Delsträcka 9: Eklundshov Stensättningsliknande lämningar (RAÄ 7:1-3 och 58:1) (se även figur 10). Delsträckor utan behov av antikvarisk kontroll förutsatt att hänsyn togs till närliggande fornlämningar Delsträcka 10: Karlsberg Bebyggelselämning bestående av grunden efter ett boningshus med synlig eldstadsrest (RAÄ 120:1). Kring grunden växer syrénbuskar och gamla fruktträd. Delsträcka 11: RAÄ 104:1-2 Fångstgrop (RAÄ 104:1) och kolbotten (RAÄ 104:2). Delsträcka 12: Korsvik Ladugårdsgrund bestående av ett 20-tal större friliggande kvaderstenar i granit (RAÄ 144) samt husgrund efter smedja bestående av en kallmurad syll av bullersten (RAÄ 145). Delsträcka 13: RAÄ 95:1 Källa med minnestavla bestående av källa med omgivande brunnskar, täckt av kopparlock, samt halvcirkelformad mur. 5

8 Stjärnorp 153 Stjärnorp 46: Teckenförklaring Kabelsträckning FMIS punkt FMIS linje FMIS område Figur 3. Rektifierat utsnitt ur storskifteskarta över Bjäsätter (delsträcka 2) från 1825 (05-STJ-52) med kabelsträckningen markerad. Skala 1:3 000.

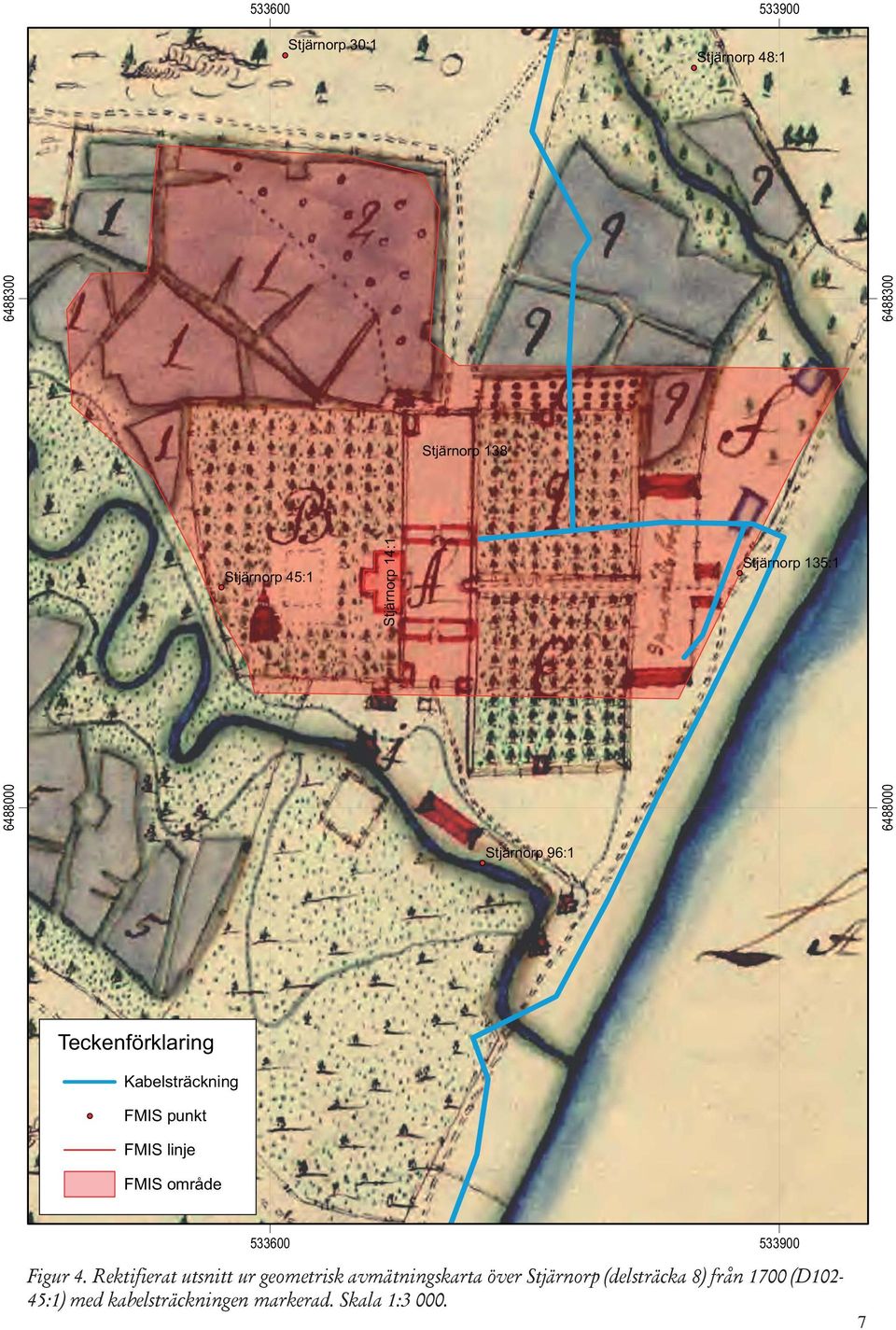

9 Stjärnorp 30:1 Stjärnorp 48:1 Stjärnorp 138 Stjärnorp 45:1 Stjärnorp 14:1 Stjärnorp 135: Stjärnorp 96:1 Teckenförklaring Kabelsträckning FMIS punkt FMIS linje FMIS område Figur 4. Rektifierat utsnitt ur geometrisk avmätningskarta över Stjärnorp (delsträcka 8) från 1700 (D102-45:1) med kabelsträckningen markerad. Skala 1:

10 När utredningens etapp 2 skulle starta uppdagades det att delsträcka 1 av misstag redan hade grävts av en privatperson utan arkeologisk medverkan. Under utredningens gång kom ytterligare fyra delsträckor (nr 3-7) att grävas utan arkeologisk medverkan. I dessa fall beroende på att det anlitade grävmaskinsföretaget ej tog kontakt med Östergötlands museum, trots att så var överenskommet. Vid Stjärnorps slottsruin (RAÄ 14 och 138) förlades optokabeln i befintliga rör för el samt i redan grävda elschakt vilket innebar att någon arkeologisk medverkan ej var nödvändig. Utredning etapp 2 (i form av antikvarisk kontroll) kom bara att utföras vid två delsträckor; dels vid Bjäsätter (RAÄ 153), dels vid de stensättningsliknande lämningarna RAÄ 7:1-3 och 58. Schaktbredden var 0,4 m och djupet varierade mellan 0,5-0,6 m. Vid Bjäsätter stod drygt 270 löpmeter av den aktuella ledningsdragningen under antikvarisk kontroll. Ledningen grävdes ned i västra kanten av den väg som löper rakt genom byn i nord-sydlig riktning. Centralt i bytomten påträffades, under fyllnadslager och matjord, ett äldre odlingslager bestående av fet siltig sand med inslag av kol och tegel samt 0,1-0,2 m stora stenar. Sannolikt är det samma lager som även påträffades vid den arkeologiska förundersökning som utfördes 2010, fast då på östra sidan av vägen (Feldt 2010). Det kulturlager som 2010 påträffades under det äldre odlingslagret observerades dock ej vid aktuell antikvarisk kontroll. I övrigt påträffades inget av arkeologiskt intresse. Efter avslutad utredning ansåg Östergötlands museum att det inte var befogat med ytterligare arkeologiska åtgärder i ärendet. Referenser Tryckta källor Feldt A-C Elkabel genom Bjäsätters by. Riksintresse KE 90. Bjäsätters by, Stjärnorps socken, Linköpings kommun, Östergötlands län. Arkeologisk förundersökning. Rapport 2010:59. Östergötlands länsmuseum. Ternström C Forn- och kulturlämningar vid Roxenbaden. RAÄ samt objekt 1 9, Stjärnorps socken, Linköpings kommun, Östergötlands län. Dnr Kulturhistoriskt planeringsunderlag. Rapport 2008:65. Riksantikvarieämbetet UV Öst. Otryckta källor Fornminnesregistret FMIS. Geometrisk avmätning Stjärnorp nr 1. Lantmäteristyrelsens arkiv. Akt: D102-45:1. Storskifte Bjäsätter. Lantmäteristyrelsens arkiv. Akt: 05-STJ-52. 8

11 Tekniska uppgifter Lokal Socken Kommun Län och landskap Fornlämningsnummer Kartblad Koordinater Koordinatsystem Stjärnorp med omnejd Stjärnorp Linköping Östergötland RAÄ 7, 14, 58, 148, 153 m fl 64F8d NO, 64F8d NV, 64F9d SO, 64F9dSV N , E (mittpunkt) SWEREF 99 TM Typ av undersökning Arkeologisk utredning etapp 1 och 2 Länsstyrelsens dnr Länsstyrelsens handläggare Malin Backman Länsstyrelsens beslut ÖM dnr 349/11 ÖM projektnr Uppdragsgivare Kostnadsansvarig SSK Bredband SSK Bredband Projektledare Anders Lundberg och Fredrik Samuelsson Personal - Rapportarbete Fredrik Samuelsson Fältarbetstid Totalt undersöktes 420 löpmeter Fynd - Foto - Analyser - Grafik Fredrik Samuelsson Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2013:87 Östergötlands museum 9

12 Bilaga 1. Kartor Stjärnorp 55:1 Stjärnorp 53:1 Stjärnorp 50:1 Stjärnorp 52:1Stjärnorp 49:1 Stjärnorp 51:1 Delsträcka 1 Stjärnorp 107:1 Stjärnorp 108:1 Stjärnorp 70:1 Stjärnorp 117: Stjärnorp 116:1 Stjärnorp 54:1 Stjärnorp 97:1 Delsträcka 2 Stjärnorp Stjärnorp 105:2 Stjärnorp 105:1 Stjärnorp 26:1 Stjärnorp 120:1 Teckenförklaring Kabelsträckning Antikvarisk kontroll Stjärnorp 36:1 FMIS punkt FMIS linje FMIS område Lantmäteriverket MS2008/ Figur 5. Utdrag ur digitala fastighetskartan med delsträckorna 1 och 2 markerade. Skala 1:

13 Stjärnorp 35:1 Stjärnorp 105:2 Stjärnorp 105:1 Stjärnorp 112:1 Stjärnorp 120:1 Delsträcka 10 Stjärnorp 36:1 Stjärnorp 60: Delsträcka 3 Stjärnorp 141 Stjärnorp Delsträcka 4 Stjärnorp 37:1 Stjärnorp 57:1 Stjärnorp 43:1 Delsträcka 11 Stjärnorp 42:1 Stjärnorp 42:1 Stjärnorp 104:2 Stjärnorp 104:1 Delsträcka 5 Stjärnorp 118:1 Stjärnorp 18:1 Stjärnorp 17: Teckenförklaring Kabelsträckning Visa hänsyn Antikvarisk kontroll FMIS punkt FMIS linje FMIS område Lantmäteriverket MS2008/ Figur 6. Utdrag ur digitala fastighetskartan med delsträckorna 3, 4, 5, 10 och 11 markerade. Skala 1:

14 Stjärnorp 35:1 Stjärnorp 112: Stjärnorp 60:1 Stjärnorp 141 Stjärnorp 143 Stjärnorp 139 Delsträcka 6 Stjärnorp 41:1Stjärnorp 41:1 Stjärnorp 41:1 Stjärnorp 148Stjärnorp 149 Delsträcka Stjärnorp 37:1 Stjärnorp 37:1 Stjärnorp 42:1Stjärnorp 42:1 Stjärnorp 144Stjärnorp 147 Stjärnorp 134:1 Delsträcka 12 Stjärnorp 151 Stjärnorp 32:1 Stjärnorp 31:1 Delsträcka 5 Stjärnorp 118:1 Teckenförklaring Kabelsträckning Visa hänsyn Antikvarisk kontroll FMIS punkt FMIS linje FMIS område Lantmäteriverket MS2008/ Figur 7. Utdrag ur digitala fastighetskartan med delsträckorna 5, 6, 7 och 12 markerade. Skala 1:

15 Stjärnorp 98:1 Delsträcka Stjärnorp 6:2 Stjärnorp 6:3 Stjärnorp 6:4 Stjärnorp 6:6 Stjärnorp 6:5 Stjärnorp 7:1 Stjärnorp 7:3Stjärnorp 7:2 Stjärnorp 58:1 Stjärnorp 30:1 Stjärnorp 17:1 Stjärnorp 48:1 Stjärnorp 138 Stjärnorp 45:1 Stjärnorp 96:1 Stjärnorp 135: Stjärnorp 4:1 Delsträcka 9 Stjärnorp 5:1 Stjärnorp 3:1 Stjärnorp 95:1 Stjärnorp 13:1 Delsträcka 13 Stjärnorp 2: Teckenförklaring Kabelsträckning Visa hänsyn Antikvarisk kontroll FMIS punkt FMIS linje Stjärnorp 109:1 Stjärnorp 1:1 Stjärnorp 119:1 FMIS område Lantmäteriverket MS2008/06551 Figur 8. Utdrag ur digitala fastighetskartan med delsträckorna 8, 9 och 13 markerade. Skala 1:

16 Stjärnorp Stjärnorp 46: Teckenförklaring Kabelsträckning Kontrollerad sträcka Äldre odlingslager FMIS punkt FMIS linje FMIS område Lantmäteriverket MS2008/ Figur 9. Utdrag ur digitala fastighetskartan med kontrollerad sträcka inom Bjäsätter bytomt (RAÄ 153) markerad. Skala 1:2 500.

17 Stjärnorp 7:1 Stjärnorp 7:3 Stjärnorp 7: Stjärnorp 7:2 Stjärnorp 58: Teckenförklaring Kabelsträckning Kontrollerad sträcka FMIS punkt FMIS linje FMIS område Lantmäteriverket MS2008/ Figur 10. Utdrag ur digitala fastighetskartan med kontrollerad sträcka vid de stensättningsliknande lämningarna RAÄ 7:1-3 och 58 markerad. Skala 1:

18 16
