Källarrenovering 2012

Transkript

1 Källarrenovering 2012 Kort beskrivning av arbetet: En tvättstuga (Rum 1) skall göras om till bastu + dusch/bad Ett badrum (Rum 2) skall göras om till tvättstuga Rum 1 och 2 ligger vägg-i-vägg i källarplan i en villa. Huset är byggt 1988 och har egen brunn och avlopp. Vattenavstängning finns vid hydropressen i Rum 1. Åtgärder i Rum 1: VVS: Radiator bytas mot handdukstork EL: Ansluta bastuaggregat VVS+EL: Ansluta duschkabin/badkar/ångbastu EL: Installera frånluftsfläkt(?) PS: Sätta kakel (halva) PS: Lägga klinkers (hela) ÖV: Bygga mellanvägg ÖV: Installera bastudörr ÖV: Sänka tak EL: Ansluta halogenspottar Åtgärder i Rum 2: PS: Lägga klinkers VVS+EL: Ansluta tvättmaskin VVS+EL: Ansluta torktumlare VVS: Byta tvättställ Var arbetet skall utföras: Hiegöl 10, Tenhult (6 km från Tenhult centrum. 15 km från Huskvarna centrum. 20 km från Jönköping centrum) Kontakt: Patrick Gebhard E-post: patrick@gebhard.se Mobil: Sida 1 av 14

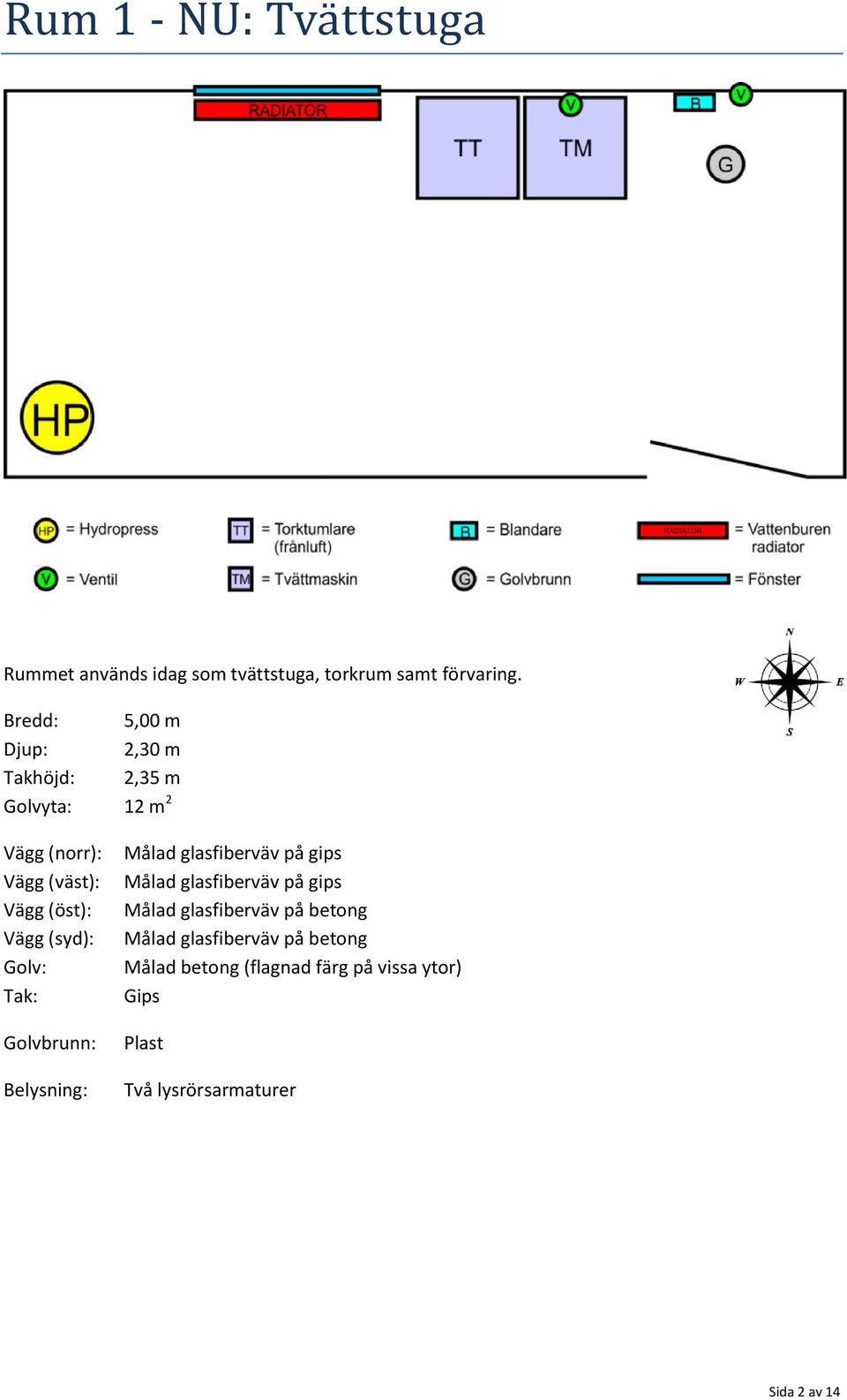

2 Rum 1 - NU: Tvä ttstugä Rummet används idag som tvättstuga, torkrum samt förvaring. Bredd: 5,00 m Djup: 2,30 m Takhöjd: 2,35 m Golvyta: 12 m 2 Vägg (norr): Vägg (väst): Vägg (öst): Vägg (syd): Golv: Tak: Golvbrunn: Belysning: Målad glasfiberväv på gips Målad glasfiberväv på gips Målad glasfiberväv på betong Målad glasfiberväv på betong Målad betong (flagnad färg på vissa ytor) Gips Plast Två lysrörsarmaturer Sida 2 av 14

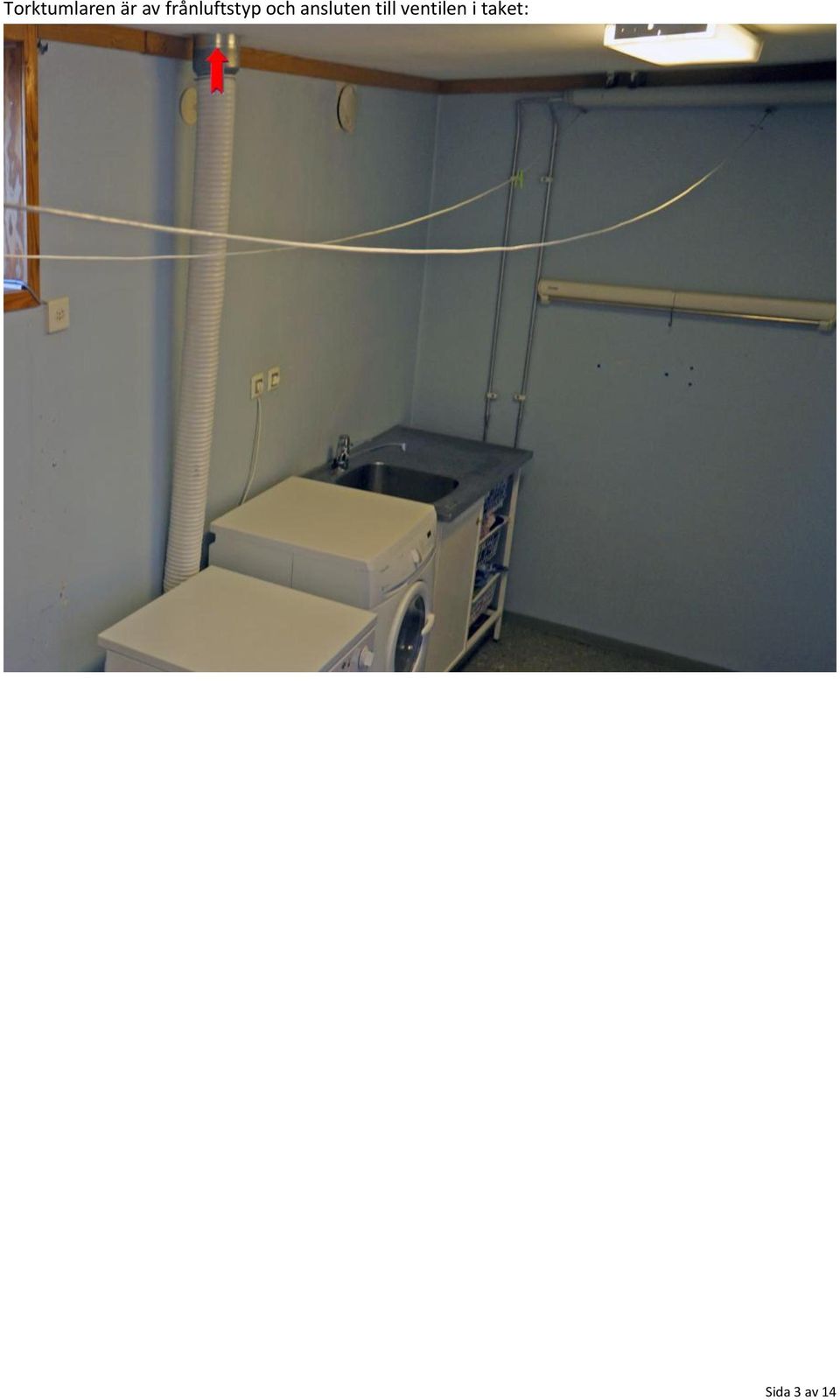

3 Torktumlaren är av frånluftstyp och ansluten till ventilen i taket: Sida 3 av 14

4 Torktumlare och tvättmaskin är anslutna till infällda vred i väggen: Blandare och tvättmaskin är ansluten till rör på högra väggen: Sida 4 av 14

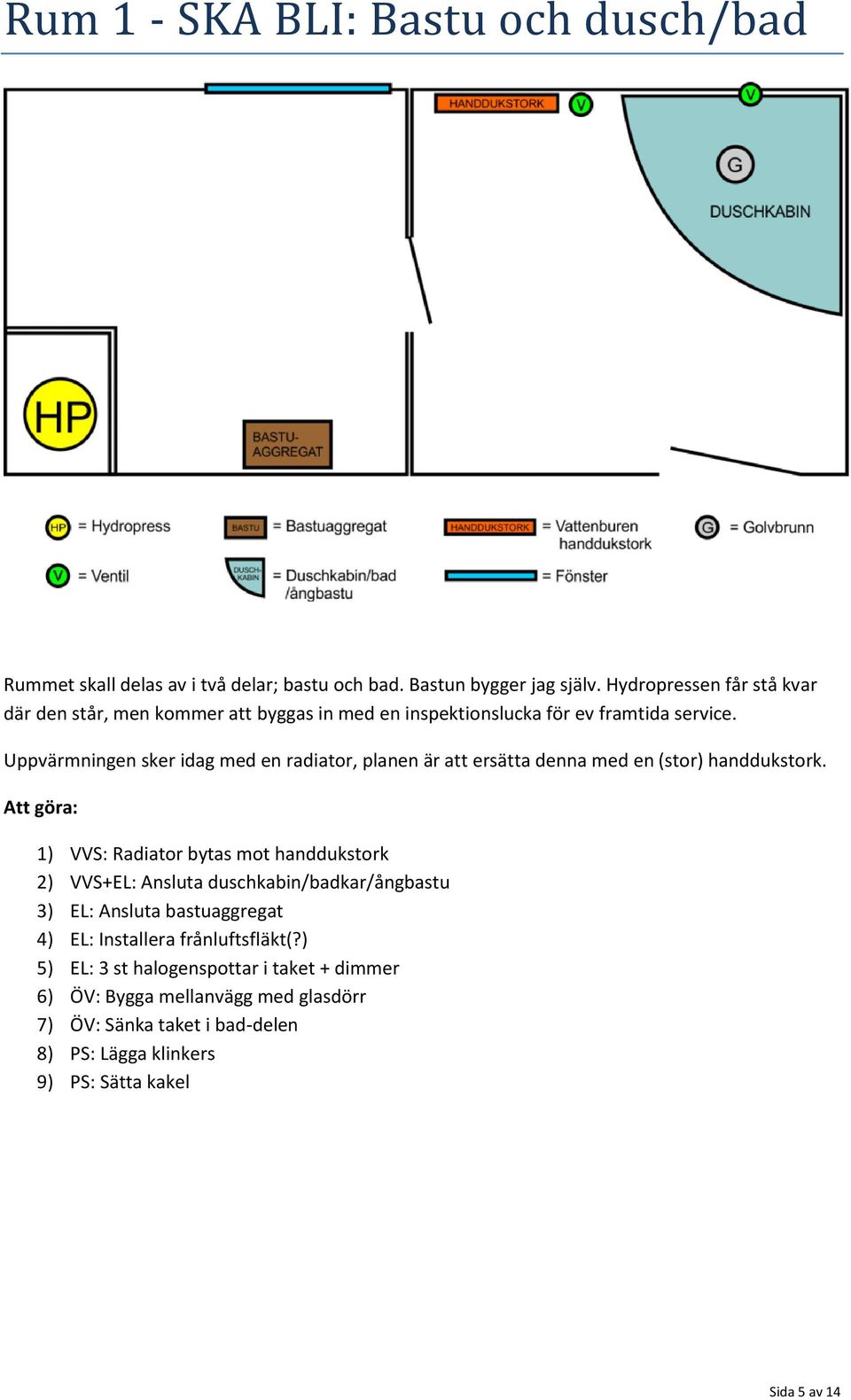

5 Rum 1 - SKA BLI: Bästu och dusch/bäd Rummet skall delas av i två delar; bastu och bad. Bastun bygger jag själv. Hydropressen får stå kvar där den står, men kommer att byggas in med en inspektionslucka för ev framtida service. Uppvärmningen sker idag med en radiator, planen är att ersätta denna med en (stor) handdukstork. Att göra: 1) VVS: Radiator bytas mot handdukstork 2) VVS+EL: Ansluta duschkabin/badkar/ångbastu 3) EL: Ansluta bastuaggregat 4) EL: Installera frånluftsfläkt(?) 5) EL: 3 st halogenspottar i taket + dimmer 6) ÖV: Bygga mellanvägg med glasdörr 7) ÖV: Sänka taket i bad-delen 8) PS: Lägga klinkers 9) PS: Sätta kakel Sida 5 av 14

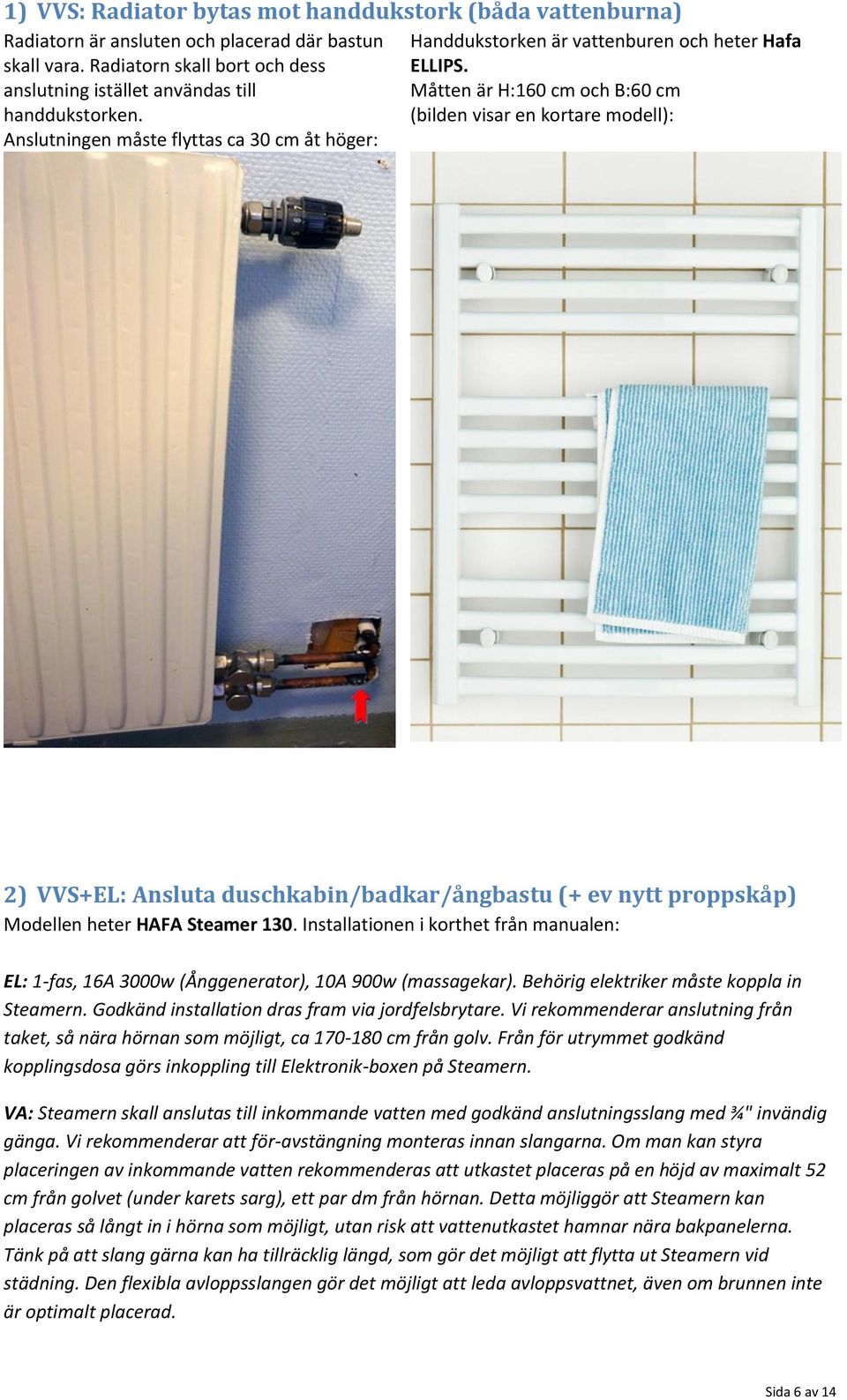

6 1) VVS: Radiator bytas mot handdukstork (båda vattenburna) Radiatorn är ansluten och placerad där bastun Handdukstorken är vattenburen och heter Hafa skall vara. Radiatorn skall bort och dess ELLIPS. anslutning istället användas till Måtten är H:160 cm och B:60 cm handdukstorken. (bilden visar en kortare modell): Anslutningen måste flyttas ca 30 cm åt höger: 2) VVS+EL: Ansluta duschkabin/badkar/ångbastu (+ ev nytt proppskåp) Modellen heter HAFA Steamer 130. Installationen i korthet från manualen: EL: 1-fas, 16A 3000w (Ånggenerator), 10A 900w (massagekar). Behörig elektriker måste koppla in Steamern. Godkänd installation dras fram via jordfelsbrytare. Vi rekommenderar anslutning från taket, så nära hörnan som möjligt, ca cm från golv. Från för utrymmet godkänd kopplingsdosa görs inkoppling till Elektronik-boxen på Steamern. VA: Steamern skall anslutas till inkommande vatten med godkänd anslutningsslang med ¾" invändig gänga. Vi rekommenderar att för-avstängning monteras innan slangarna. Om man kan styra placeringen av inkommande vatten rekommenderas att utkastet placeras på en höjd av maximalt 52 cm från golvet (under karets sarg), ett par dm från hörnan. Detta möjliggör att Steamern kan placeras så långt in i hörna som möjligt, utan risk att vattenutkastet hamnar nära bakpanelerna. Tänk på att slang gärna kan ha tillräcklig längd, som gör det möjligt att flytta ut Steamern vid städning. Den flexibla avloppsslangen gör det möjligt att leda avloppsvattnet, även om brunnen inte är optimalt placerad. Sida 6 av 14

7 HAFA Steamer 130: Proppskåpet är placerat i hallen på markplan, vilket är rakt ovanför rum 2. Om det inte krävs ett byte av denna så vill jag gärna ha en (separat) uppskattning av vad det skulle kosta att: byta den till en ny modell med automatsäkringar, jordfelsbrytare, effektindikator (puls) samt ett vanligt uttag i anslutning till denna. Sida 7 av 14

8 3) EL: Ansluta bastuaggregat Bastuaggregatet heter Tylö Typ 8e och har några år på nacken: 4) EL: Installera frånluftsfläkt(?) Antar att detta behövs för att transportera ut fukten från duschen. Gärna automatisk och tyst modell (Pax?). 5) EL: Halogenspottar i taket Taket skall senare sänkas, så kabeldragning och förberedelse för de 3 halogenspottarna måste ske innan. De kopplas direkt på 230V och kräver ej någon trafo. Önskar dimmerstyrning av dessa: Sida 8 av 14

9 6) ÖV: Bygga mellanvägg med glasdörr En ny vägg skall byggas mellan bastu- och bad-del. Väggen skall ha en glasdörr med karm, utan tröskel. Karmens yttermått är B: 62 cm och H: 185 cm. Väggen skall även prydas med lite matt glasbetong som fönster/ljusinsläpp. 7) ÖV: Sänka taket i bad-delen Taket i bad-delen skall sänkas ca cm. 8) PS: Lägga klinkers Klinkers skall läggas på hela rummets golv. Golvytan är ca 12 m 2 9) PS: Sätta kakel Endast bad-delen skall kaklas. Detta inkluderar även badsidan av den nybyggda väggen mellan bastu- och bad-delen, dvs bad-delens alla 4 väggar. Väggytan är ca 23 m 2 (inklusive de båda dörrarna). Sida 9 av 14

10 Rum 2 - NU: Toälett och dusch Rummet används för närvarande som gästtoalett och dusch. Bredd: 2,10 m Djup: 2,30 m Takhöjd: 2,35 m Golvyta: 5 m 2 Vägg (norr): Vägg (väst): Vägg (öst): Vägg (syd): Golv: Tak: Golvbrunn: Våtrumsmatta på gips Våtrumsmatta på betong Våtrumsmatta på betong Våtrumsmatta på betong Våtrumsmatta Trä Plast Sida 10 av 14

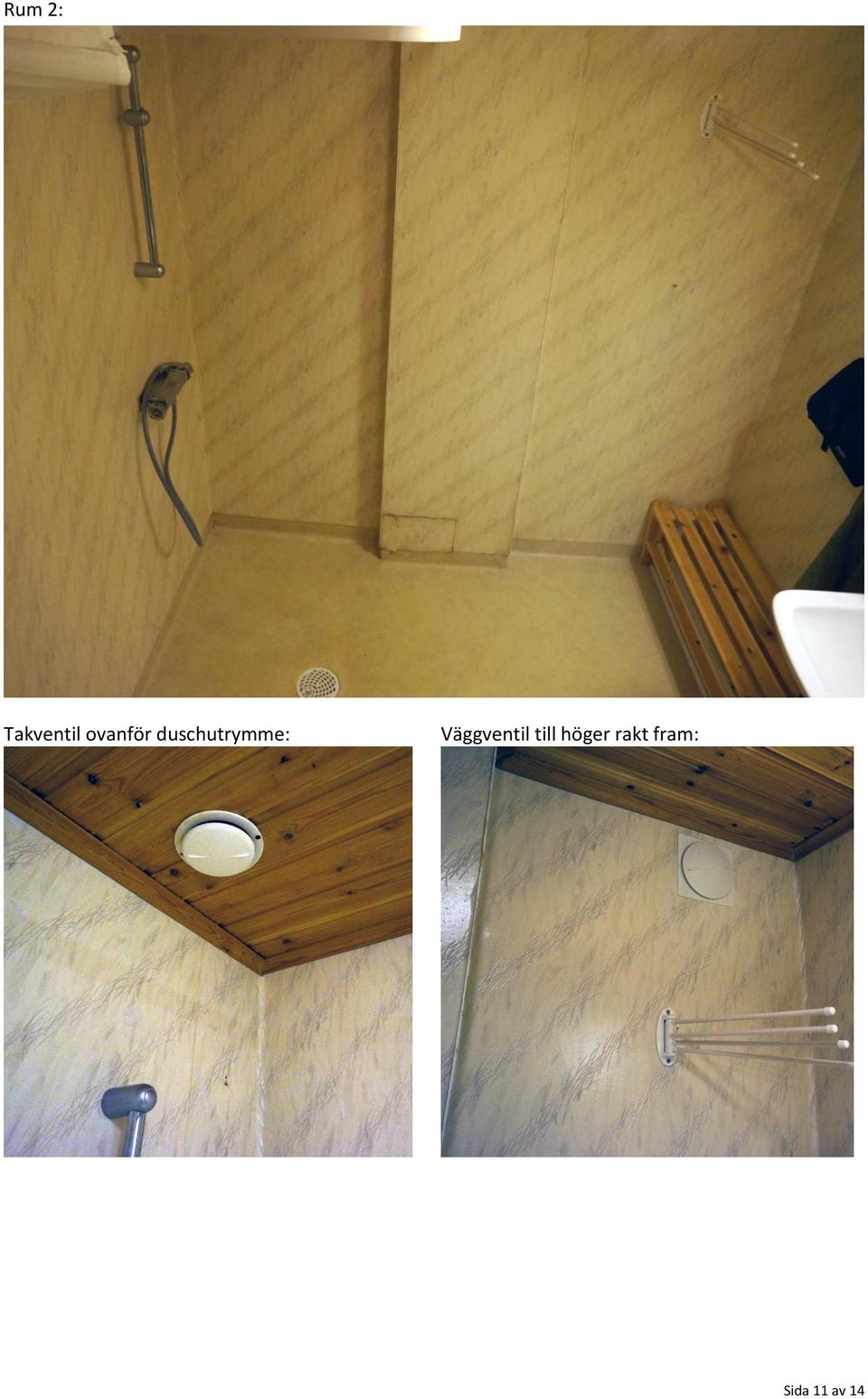

11 Rum 2: Takventil ovanför duschutrymme: Väggventil till höger rakt fram: Sida 11 av 14

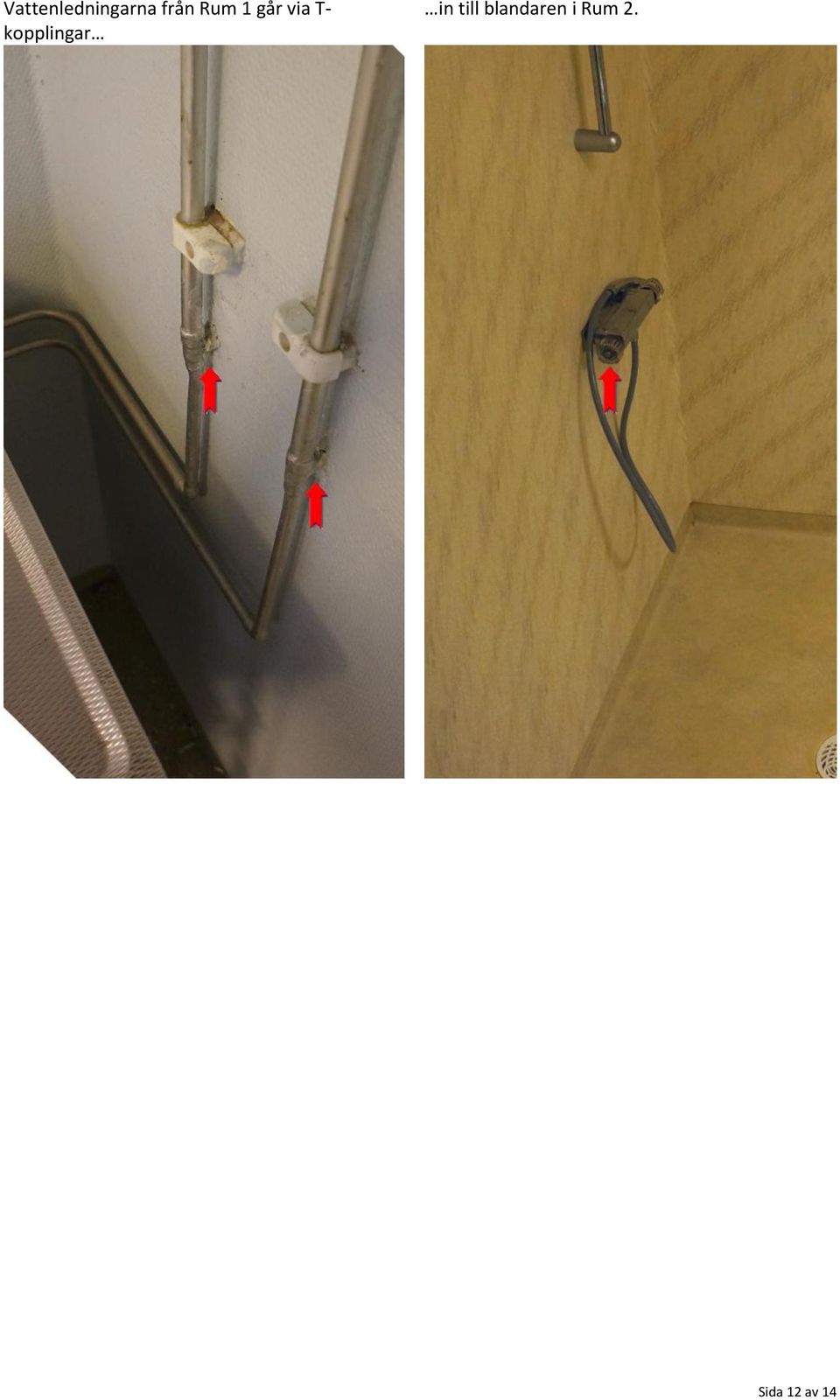

12 Vattenledningarna från Rum 1 går via T- kopplingar in till blandaren i Rum 2. Sida 12 av 14

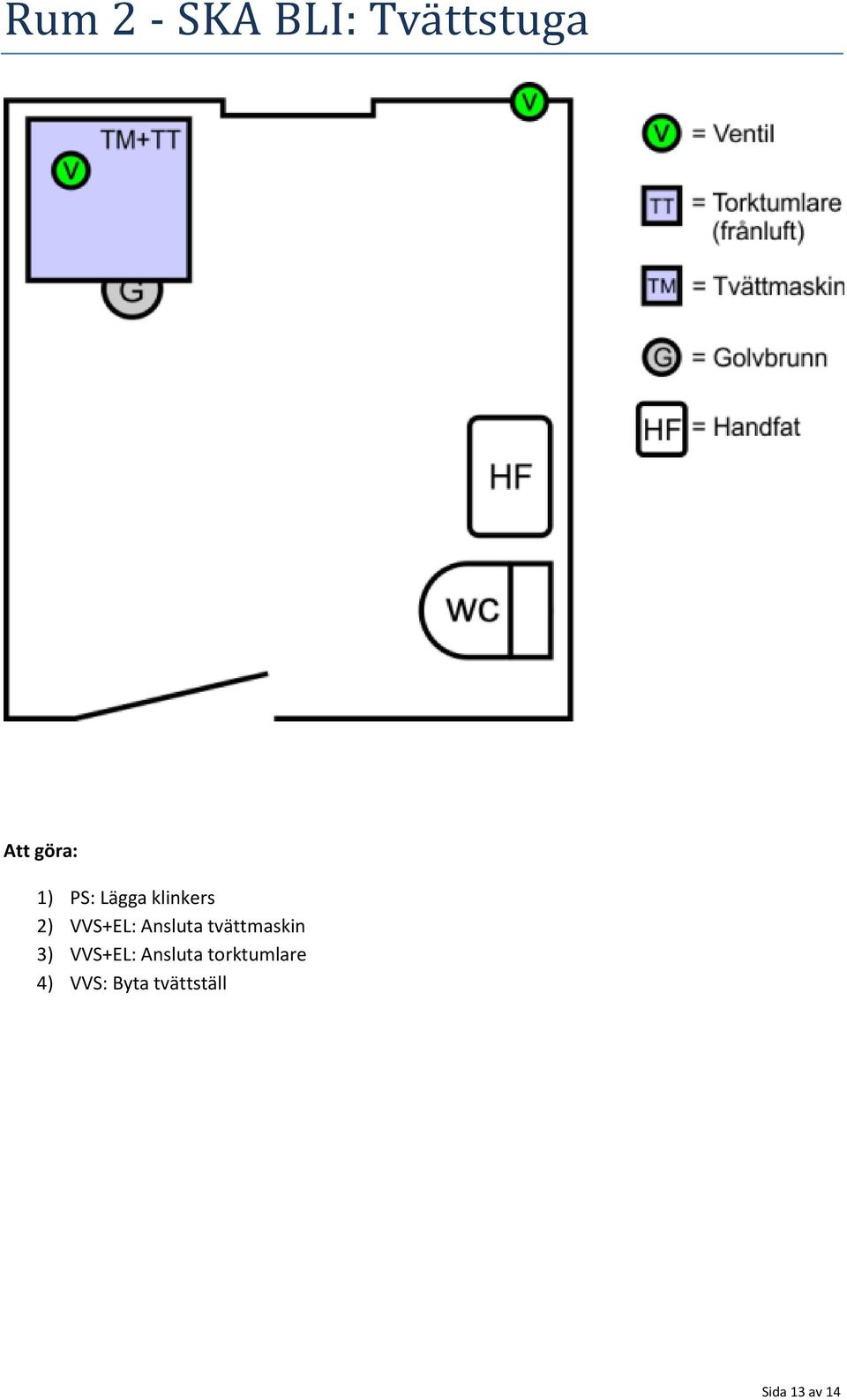

13 Rum 2 - SKA BLI: Tvä ttstugä Att göra: 1) PS: Lägga klinkers 2) VVS+EL: Ansluta tvättmaskin 3) VVS+EL: Ansluta torktumlare 4) VVS: Byta tvättställ Sida 13 av 14

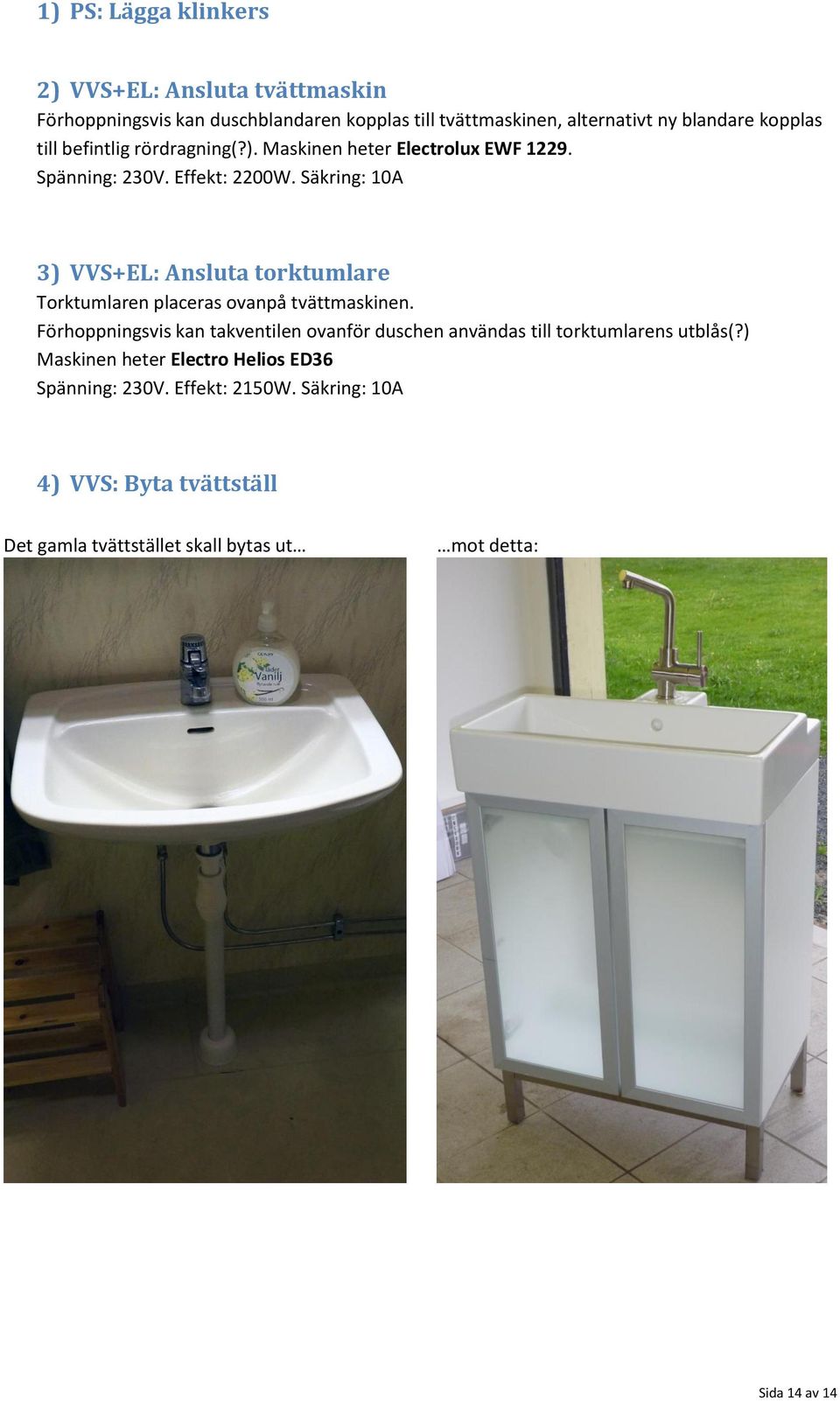

14 1) PS: Lägga klinkers 2) VVS+EL: Ansluta tvättmaskin Förhoppningsvis kan duschblandaren kopplas till tvättmaskinen, alternativt ny blandare kopplas till befintlig rördragning(?). Maskinen heter Electrolux EWF Spänning: 230V. Effekt: 2200W. Säkring: 10A 3) VVS+EL: Ansluta torktumlare Torktumlaren placeras ovanpå tvättmaskinen. Förhoppningsvis kan takventilen ovanför duschen användas till torktumlarens utblås(?) Maskinen heter Electro Helios ED36 Spänning: 230V. Effekt: 2150W. Säkring: 10A 4) VVS: Byta tvättställ Det gamla tvättstället skall bytas ut mot detta: Sida 14 av 14
