Innehållsförteckning Golvspackel och avjämningsmassor 3 Produktöversikt golvspackel 4 Spackla golv förarbete 8 Avjämning på fuktiga underlag 10

Transkript

1 Handbok för proffs

2 Innehållsförteckning Golvspackel och avjämningsmassor 3 Produktöversikt golvspackel 4 Spackla golv förarbete 8 Avjämning på fuktiga underlag 10 Avjämning på spånskiva 11 Drymix Spackla och avjämna på olika underlag 14 Torktider 16 Maskiner, vektyg och tillbehör 18 Tätskikt och plattsättningsprodukter 20 Underlag och förberedelser 21 Golvvärme 27 Plattsättning i torra utrymmen 29 Plattsättning i privata våtrum 30 Z-line Foil System 31 Z-line Liquid System 32 Litex våtrumsskiva 34 Litex produktsortiment 36 Produktsortiment Fäst och fog 37 Gypsum Naturgips 43 Spackla vägg 44 Spackla och laga väggar och tak 46 Produktguide fäst och fog 48 Produktguide golvspackel 50 2

3 Golvspackel och avjämningsmassor Weber är marknadsledande på golvspackel och avjämningsprodukter. Du som kund har tillgång till marknadens bredaste golvspackelprogram med lager och distribution från Stockholm, Göteborg, Malmö och Motala. Produkter för: Kontor och bostäder Ljudgolv och Komfortgolv Designgolv Industrigolv Marina Golvkonstruktioner Maskinella system Pumpar och bilar

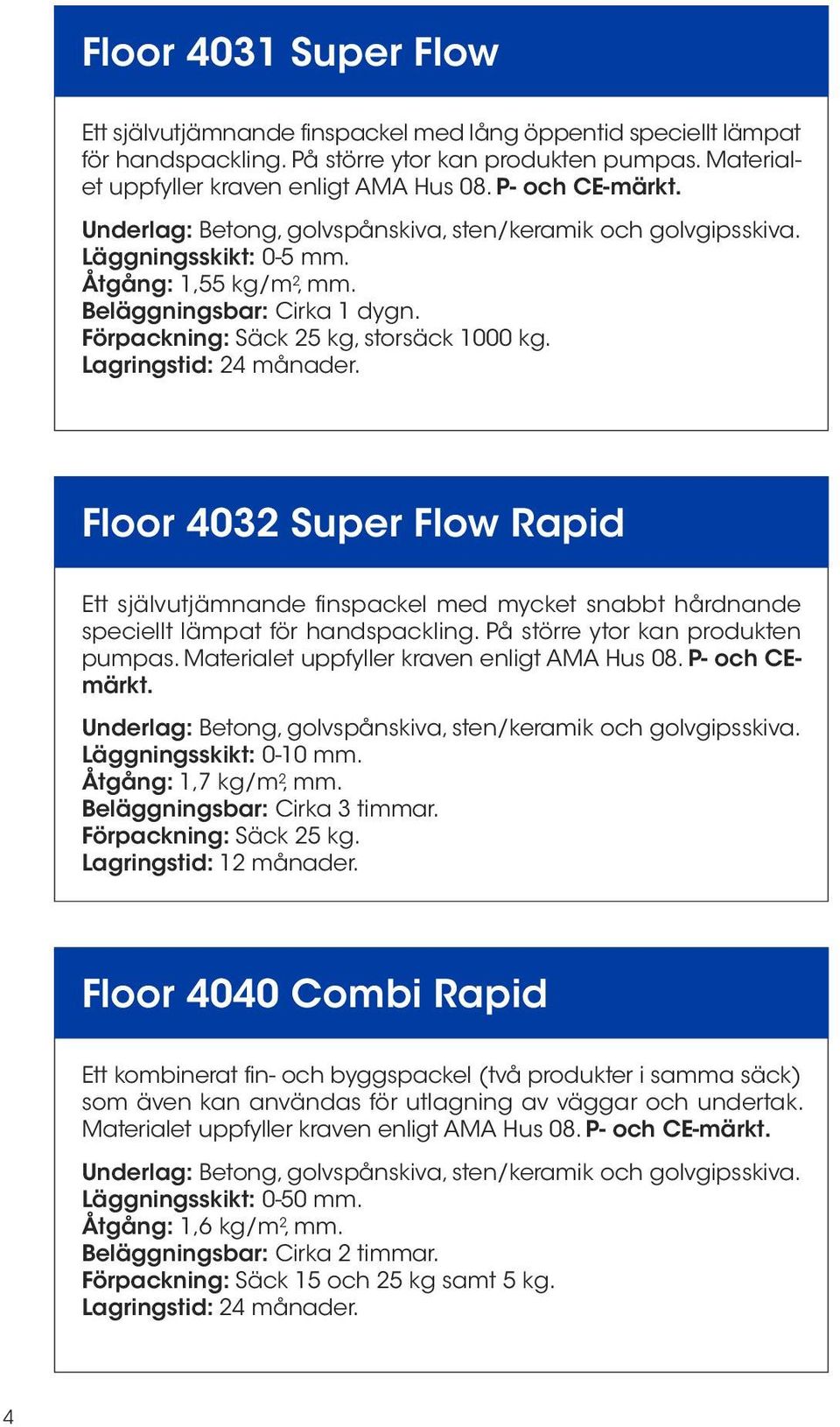

4 Floor 4031 Super Flow Ett självutjämnande finspackel med lång öppentid speciellt lämpat för handspackling. På större ytor kan produkten pumpas. Materialet uppfyller kraven enligt AMA Hus 08. P- och CE-märkt. Underlag: Betong, golvspånskiva, sten/keramik och golvgipsskiva. Läggningsskikt: 0-5 mm. Åtgång: 1,55 kg/m 2, mm. Beläggningsbar: Cirka 1 dygn. Förpackning: Säck 25 kg, storsäck 1000 kg. Lagringstid: 24 månader. Floor 4032 Super Flow Rapid Ett självutjämnande finspackel med mycket snabbt hårdnande speciellt lämpat för handspackling. På större ytor kan produkten pumpas. Materialet uppfyller kraven enligt AMA Hus 08. P- och CEmärkt. Underlag: Betong, golvspånskiva, sten/keramik och golvgipsskiva. Läggningsskikt: 0-10 mm. Åtgång: 1,7 kg/m 2, mm. Beläggningsbar: Cirka 3 timmar. Förpackning: Säck 25 kg. Lagringstid: 12 månader. Floor 4040 Combi Rapid Ett kombinerat fin- och byggspackel (två produkter i samma säck) som även kan användas för utlagning av väggar och undertak. Materialet uppfyller kraven enligt AMA Hus 08. P- och CE-märkt. Underlag: Betong, golvspånskiva, sten/keramik och golvgipsskiva. Läggningsskikt: 0-50 mm. Åtgång: 1,6 kg/m 2, mm. Beläggningsbar: Cirka 2 timmar. Förpackning: Säck 15 och 25 kg samt 5 kg. Lagringstid: 24 månader. 4

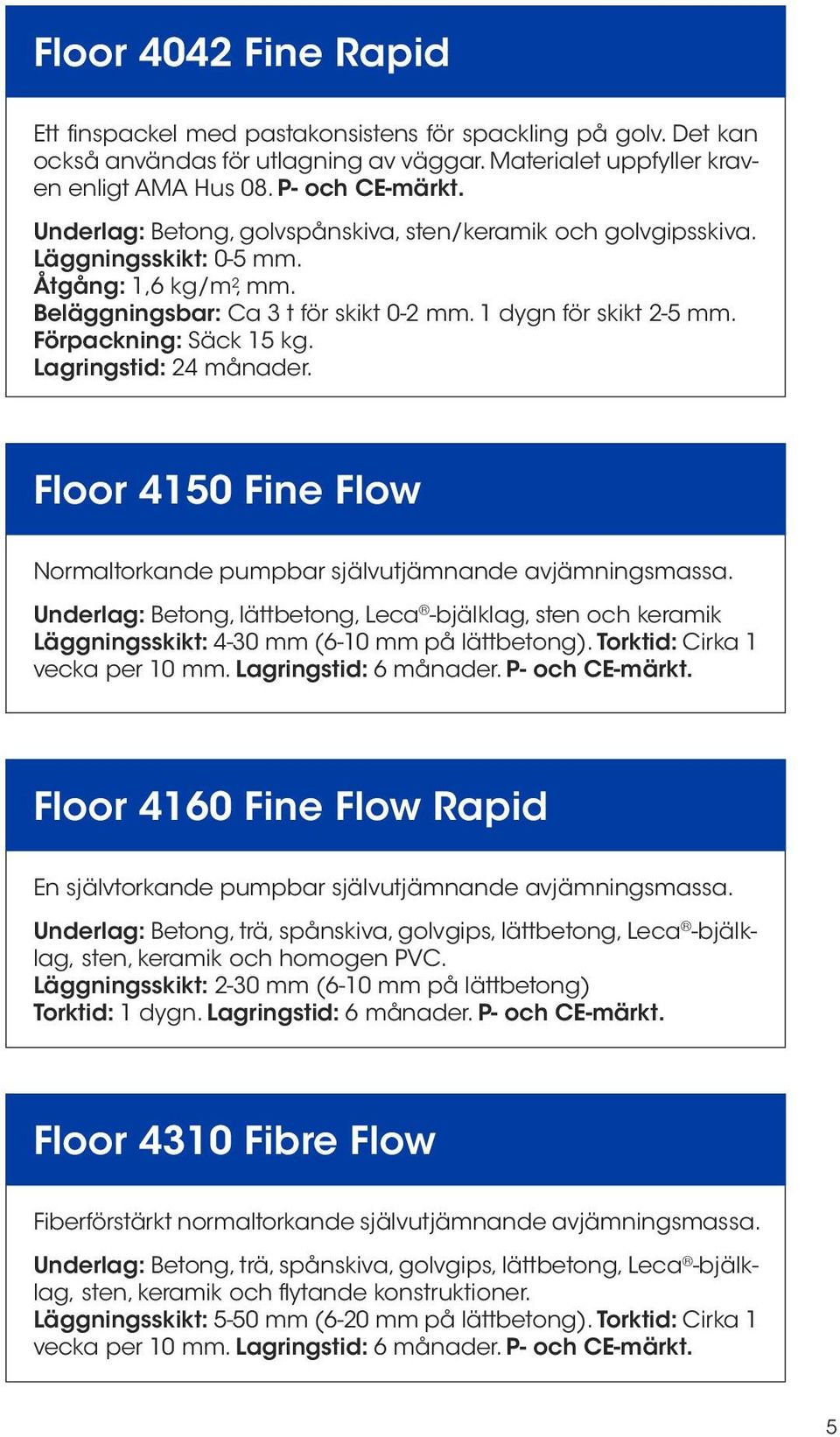

5 Floor 4042 Fine Rapid Ett finspackel med pastakonsistens för spackling på golv. Det kan också användas för utlagning av väggar. Materialet uppfyller kraven enligt AMA Hus 08. P- och CE-märkt. Underlag: Betong, golvspånskiva, sten/keramik och golvgipsskiva. Läggningsskikt: 0-5 mm. Åtgång: 1,6 kg/m 2, mm. Beläggningsbar: Ca 3 t för skikt 0-2 mm. 1 dygn för skikt 2-5 mm. Förpackning: Säck 15 kg. Lagringstid: 24 månader. Floor 4150 Fine Flow Normaltorkande pumpbar självutjämnande avjämningsmassa. Underlag: Betong, lättbetong, Leca -bjälklag, sten och keramik Läggningsskikt: 4-30 mm (6-10 mm på lättbetong). Torktid: Cirka 1 vecka per 10 mm. Lagringstid: 6 månader. P- och CE-märkt. Floor 4160 Fine Flow Rapid En självtorkande pumpbar självutjämnande avjämningsmassa. Underlag: Betong, trä, spånskiva, golvgips, lättbetong, Leca -bjälklag, sten, keramik och homogen PVC. Läggningsskikt: 2-30 mm (6-10 mm på lättbetong) Torktid: 1 dygn. Lagringstid: 6 månader. P- och CE-märkt. Floor 4310 Fibre Flow Fiberförstärkt normaltorkande självutjämnande avjämningsmassa. Underlag: Betong, trä, spånskiva, golvgips, lättbetong, Leca -bjälklag, sten, keramik och flytande konstruktioner. Läggningsskikt: 5-50 mm (6-20 mm på lättbetong). Torktid: Cirka 1 vecka per 10 mm. Lagringstid: 6 månader. P- och CE-märkt. 5

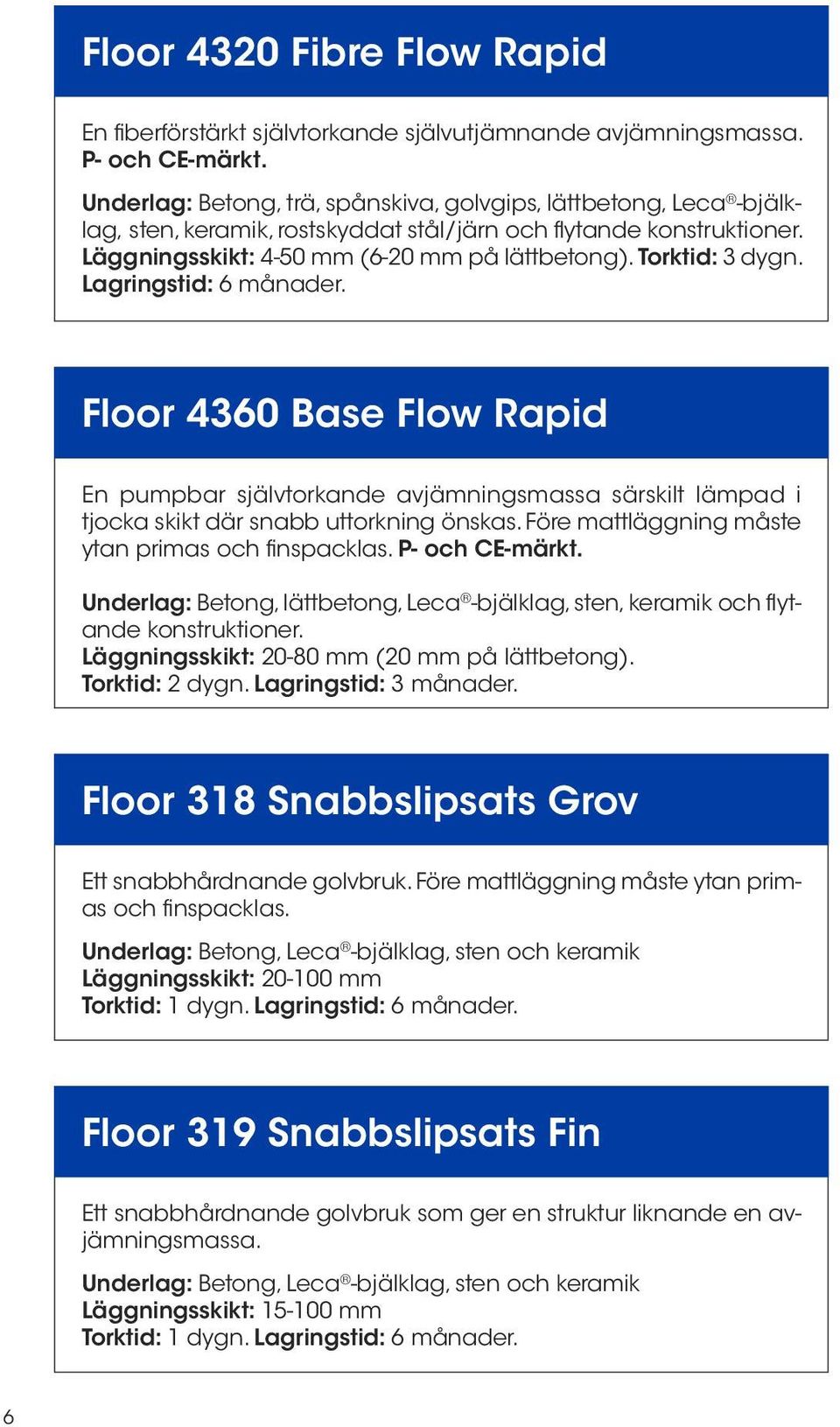

6 Floor 4320 Fibre Flow Rapid En fiberförstärkt självtorkande självutjämnande avjämningsmassa. P- och CE-märkt. Underlag: Betong, trä, spånskiva, golvgips, lättbetong, Leca -bjälklag, sten, keramik, rostskyddat stål/järn och flytande konstruktioner. Läggningsskikt: 4-50 mm (6-20 mm på lättbetong). Torktid: 3 dygn. Lagringstid: 6 månader. Floor 4360 Base Flow Rapid En pumpbar självtorkande avjämningsmassa särskilt lämpad i tjocka skikt där snabb uttorkning önskas. Före mattläggning måste ytan primas och finspacklas. P- och CE-märkt. Underlag: Betong, lättbetong, Leca -bjälklag, sten, keramik och flytande konstruktioner. Läggningsskikt: mm (20 mm på lättbetong). Torktid: 2 dygn. Lagringstid: 3 månader. Floor 318 Snabbslipsats Grov Ett snabbhårdnande golvbruk.före mattläggning måste ytan primas och finspacklas. Underlag: Betong, Leca -bjälklag, sten och keramik Läggningsskikt: mm Torktid: 1 dygn. Lagringstid: 6 månader. Floor 319 Snabbslipsats Fin Ett snabbhårdnande golvbruk som ger en struktur liknande en avjämningsmassa. Underlag: Betong, Leca -bjälklag, sten och keramik Läggningsskikt: mm Torktid: 1 dygn. Lagringstid: 6 månader. 6

7 Floor 320 Snabbslipsats Pumpbar Ett pumpbart snabbhårdnande golvbruk.före mattläggning måste ytan primas och finspacklas. Underlag: Betong, trä, Leca -bjälklag, sten och keramik. Läggningsskikt: mm. Torktid: 2 dygn. Lagringstid: 6 månader. Floor Industri En pumpbar snabbhårdnande avjämningsmassa avsedd för lokaler med lättare industribelastning. Floor Industri är lämplig för beläggning med härdplaster. Underlag: Betong, sten, keramik och rostskyddat stål/järn. Läggningsskikt: 5-30 mm (6-20 mm på lättbetong). Härdtid: Försiktig trafik 1 dygn, full trafik 1 vecka. Målningsbar efter 1-3 dygn. Lagringstid: 6 månader. kontroll efter 3 månader. Övriga produkter Floor 4940 Geotextil används som underlag till flytande golv. Floor 4945 Glasfibernät används till Webers koncept och system där en förstärkning av avjämningsmassan är nödvändig.glasfibernätet är akalieresistent. Floor 4950 Ljudmatta 3,5 mm stegljudsreducerande matta som tillsammans med 25 mm avjämningsmassa bildar en konstruktion som reducerar stegljudsnivån L n,w med ca. 19 db. Kan även användas som ett glidskikt i samband med flytande kontruktioner. Floor 4960 Kantlist används för att minska risk för sprickor och ljudbryggor. Stålarmeringsnät 1200x800 mm, 3,4 mm stångdiameter och 100 mm nätmaska. Floor Screedry lättmonterad fuktindikator för avjämningsmassor. Dolomitkross för uppbyggnad av konstruktioner. Stepisol Ljudskiva stegljudisolerande skiva med densitet 195 kg/m³. 7

8 Förarbete I linje med GBRs branschregler rekommenderar vi att ur miljö- och kvalitetssynpunkt avlägsna gamla golvbeläggningar, limrester etc före golvavjämning. Rengör noggrant! Börja med att avlägsna svagt material från underlaget genom t ex slipning, fräsning, blästring eller krysshamring och dammsug sedan. Torra rengöringsmetoder är att föredra eftersom man bör undvika att tillföra fukt till underlaget. Undvik starka rengöringsmedel. De kan absorberas av underlaget och senare påverka vidhäftningen. Är underlaget tillräckligt starkt? Ythållfastheten bör uppgå till cirka 1 MPa, se produktdatablad. Om du är osäker på ytans kvalitet, gör ett dragprov. (En stålklack fastlimmad på ytan dras loss med en dragprovare). Är det tillräckligt varmt i rummet? Underlagets temperatur bör vara minst +10 C vid primning, spackling och härdning. Uttorkningsklimat på ca 20 C, 50% RF bör eftersträvas. Varför behövs primern? Primern skapar en bra vidhäftning till underlaget. Den förseglar ytan och förhindrar att underlaget suger upp vatten. Primern hindrar luft från att stiga upp från underlaget och bilda blåsor på den spacklade ytan. Primern förenklar utläggningen. Byggvarudeklarationer, produkt- och säkerhetsdatablad kan du hämta på vår hemsida: 8

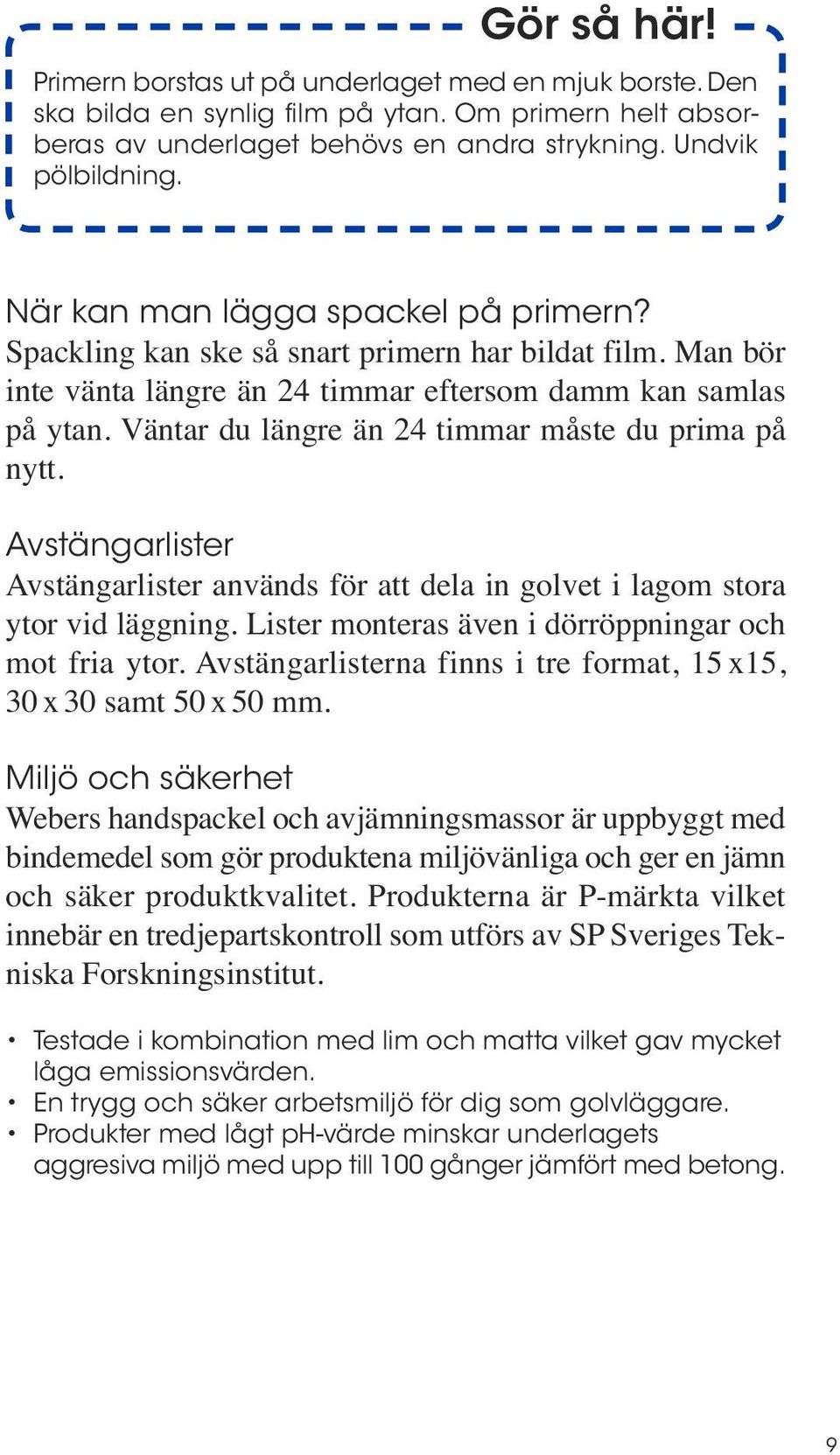

9 Gör så här! Primern borstas ut på underlaget med en mjuk borste. Den ska bilda en synlig film på ytan. Om primern helt absorberas av underlaget behövs en andra strykning. Undvik pölbildning. När kan man lägga spackel på primern? Spackling kan ske så snart primern har bildat film. Man bör inte vänta längre än 24 timmar eftersom damm kan samlas på ytan. Väntar du längre än 24 timmar måste du prima på nytt. Avstängarlister Avstängarlister används för att dela in golvet i lagom stora ytor vid läggning. Lister monteras även i dörröppningar och mot fria ytor. Avstängarlisterna finns i tre format, 15 x15, 30 x 30 samt 50 x 50 mm. Miljö och säkerhet Webers handspackel och avjämningsmassor är uppbyggt med bindemedel som gör produktena miljövänliga och ger en jämn och säker produktkvalitet. Produkterna är P-märkta vilket innebär en tredjepartskontroll som utförs av SP Sveriges Tekniska Forskningsinstitut. Testade i kombination med lim och matta vilket gav mycket låga emissionsvärden. En trygg och säker arbetsmiljö för dig som golvläggare. Produkter med lågt ph-värde minskar underlagets aggresiva miljö med upp till 100 gånger jämfört med betong. 9

10 Avjämning på fuktiga underlag Vid misstanke om fuktproblem pga dålig lukt, förtvålat lim under mattor eller andra synliga skador kan du göra så här: Kontrollera om det finns fukt För en första bedömning räcker det oftast att använda en fuktindikator. Försök bedöma omfattningen av skadan. Ta reda på orsaken till problemet Varifrån kommer fukten? Kan fukten torka ut ordentligt? Uttorkning är naturligtvis det bästa alternativet. Om det inte går finns andra möjliga åtgärder, se nedan. Det finns inga standardlösningar, varje metod har sina för- och nackdelar och man får därför göra en bedömning från fall till fall. När kan en lösning med fuktskydd bli aktuell? Vid platta på mark med tillskjutande markfukt eller där uttorkning av andra orsaker ej kan ske. Vid nyproduktion, om man vill kunna göra en tidig avjämning och mattläggning på betongen med en fuktnivå som överstiger 90-95%. Använd luftspaltbildande matta alternativt plastfolie. Vid behov av tidig ytbeläggning rekommenderas Floor 4320 som är självtorkande och kan beläggas efter 3 dygn. När längre torktider medges rekommenderas Floor 4310 som är normaltorkande och torkar cirka 10 mm/vecka vid 20 C och 50% RF. Flytande konstruktion på luftspaltbildande matta Floor 4320 Fibre Flow Rapid Fiberförstärkt avjämning minst 25 mm, alt. Floor 4310 Fibre Flow, fiberförstärkt avjämning minst 30 mm. 2. Stålarmering Ø5 mm, s150 mm alt. Floor 4945 glasfibernät om ytan >10 m 2.3.Luftspaltbildande matta eller motsvarande.4.luftspalt.5.plant och jämnt underlag. 10

11 Avjämning på spånskiva Viktigt att tänka på: Spånskivor är liksom brädgolv känsliga för fukt och måste därför primas ordentligt. För klinker på spånskiva, krävs ett regelavstånd på max c/c 300 mm. En normal konstruktion har regelavståndet c/c 600 mm. Den kan då förstärkas med mm avjämningsmassa för att uppnå erforderlig styvhet. Vid behov av tidig ytbeläggning rekommenderas Floor 4320 Fibre Flow Rapid alt. Floor 644 Värmegolvspackel som båda är självtorkande och kan ytbeläggas efter 3 respektive 1-3 dygn. När längre uttorkningstider medges rekommenderas Floor 4310 Fibre Flow som är normaltorkande och torkar cirka 10 mm/vecka vid 20 C och 50% RF. Om ytan överstiger 10 m 2 ska den armeras med stålarmering Ø5 mm, s150 mm eller Floor 4945 Glasfibernät. Rengöring och förbehandling: Golvslipmaskin 833 försedd med fint slippapper. Dammsug. Floor 4716 Primer utspädd med 1 del vatten på 5 delar Floor 4716 Primer. 1. Floor 4320, Floor 644 alt. Floor 4310 minst 12 mm skikt vid elektrisk golvvärme 15 mm 2. Floor 4716 Primer spädd 5:1 3. Spånskiva Fallbyggnad lämplig produkt Skikttjocklek Torktid cirka Floor 4040 Combi Rapid 0-50 mm 2 timmar Floor 4320 Fibre Flow Rapid 2-50 mm 3 dygn Floor 318 Snabbslipsats Grov mm 1 dygn Floor 319 Snabbslipsats Fin mm 1 dygn Floor 320 Snabbslipsats pumpbar mm 2 dygn Floor 4360 Base Flow Rapid mm 2 dygn 11

12

13 Drymix 85 Snabba rummet kräver snabba golv Weber Drymix 85 Ett nytt koncept för säkerställande av RF (Relativa fuktigheten) i konstruktionen vid ett tidigt skede. Matta och tätskikt kan läggas efter cirka 3 dygn, beroende på rådande temperatur och RF. RF säkerställs med hjälp av Weber Screedry som gjuts in i Drymix 85 som läggs i tjocklekar om mm vid såväl nyproduktion som vid renovering. Konceptet består av Drymix 85 som beläggs på befintligt betongunderlag primat med Floor 4716 Primer vid gjuttillfället. Dagen efter läggs Weber avjämningsmassa i tjocklekar om 5-15 mm. Konceptet är kostnadsbesparande och ger beställaren trygghet i form av att rätt RF råder i underliggande konstruktion vid beläggning av ytskikt Weber avjämningmassa. 2. Floor 4716 Primer. 3. Drymix Floor 4716 Primer. 5. Befintligt underlag. Uppfyllnad med Drymix 85. Bygghöjd mm. Beläggningsbar inom 1 vecka. 13

14 Spackla på golv och golvgipsskiva Gipsskivans kartong försvagas vid uppfuktning och kan ge försämrad vidhäftning. Rengöring och förbehandling: Dammsug. Prima med Floor 4716 Primer utspädd 5:1. För val av produkt, se produktguide. Om ytan överstiger 10 m 2 ska den armeras med stålarmering Ø5 mm, s150 mm eller Floor 4945 Glasfibernät. Anhydrit/gipsspackel Avjämning på anhydrit är generellt inte att rekommendera. Kvaliteten varierar, anhydriten är fuktkänslig och kan ha mjölig yta som ger risk för dålig vidhäftning. Avjämna på lim, papp, färg & mattor Limrester Alla typer av limrester bör avlägsnas före spackling. Rengöring och förbehandling: Slipning med Golvslipmaskin 833 försedd med stålslipklossar alt. fräsning. P g a värmeutvecklingen finns risk för att limmet klibbar ihop. Strö ut grov sand före slipning för att underlätta arbetet. Dammsug noga. Prima underlaget. Asfaltimpregnerad papp Vanligt underlag till linoleummattor. Pappen sväller i kontakt med fukt och ska därför tas bort. Rengöring och förbehandling: Ta bort pappen med t ex en stripper eller barkspade. Det går lättast om pappen först vattenbegjuts. Vid behov slipa med Golvslipmaskin 833 eller fräs. Dammsug. Prima. 14

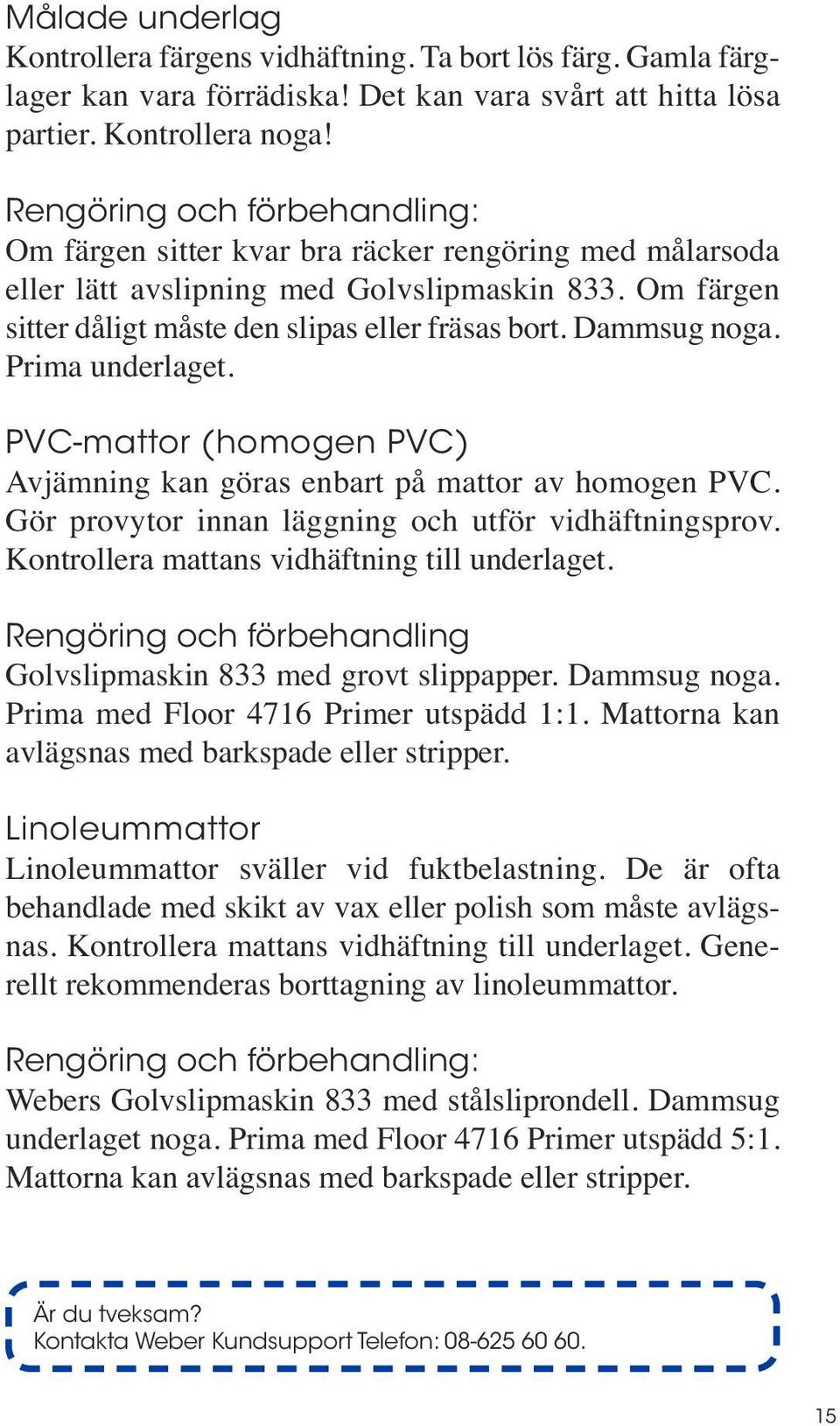

15 Målade underlag Kontrollera färgens vidhäftning. Ta bort lös färg. Gamla färglager kan vara förrädiska! Det kan vara svårt att hitta lösa partier. Kontrollera noga! Rengöring och förbehandling: Om färgen sitter kvar bra räcker rengöring med målarsoda eller lätt avslipning med Golvslipmaskin 833. Om färgen sitter dåligt måste den slipas eller fräsas bort. Dammsug noga. Prima underlaget. PVC-mattor (homogen PVC) Avjämning kan göras enbart på mattor av homogen PVC. Gör provytor innan läggning och utför vidhäftningsprov. Kontrollera mattans vidhäftning till underlaget. Rengöring och förbehandling Golvslipmaskin 833 med grovt slippapper. Dammsug noga. Prima med Floor 4716 Primer utspädd 1:1. Mattorna kan avlägsnas med barkspade eller stripper. Linoleummattor Linoleummattor sväller vid fuktbelastning. De är ofta behandlade med skikt av vax eller polish som måste avlägsnas. Kontrollera mattans vidhäftning till underlaget. Generellt rekommenderas borttagning av linoleummattor. Rengöring och förbehandling: Webers Golvslipmaskin 833 med stålsliprondell. Dammsug underlaget noga. Prima med Floor 4716 Primer utspädd 5:1. Mattorna kan avlägsnas med barkspade eller stripper. Är du tveksam? Kontakta Weber Kundsupport Telefon:

16 Torktider normaltorkande avjämning Uttorkningstiden för avjämningsmassor påverkas av temperatur och RF i omgivande luft och underlag. Nedanstående diagram redovisar torktiden till 90% resp. 85% RF vid olika beläggningstjocklekar för Floor 4150 & Floor Uttorkningstider till 90% RF för Floor 4150 och Floor 4310 vid olika tjocklekar. Uttorkningstider till 85% RF för Floor 4150 och Floor 4310 vid olika tjocklekar. 16

17 Självtorkande avjämningsmassor I en självtorkande produkt står de kemiska reaktionerna och de fysikaliska processerna för huvuddelen av uttorkningen. Dessa produkter är avsedda för tidig ytbeläggning. RF i produkten är vid tidig ytbeläggning fortfarande hög, men sjunker sedan med tiden allteftersom de inre processerna fortgår. Fuktmätning av självtorkande produkter före ytbeläggning är därför inte relevant. Åtgångstabell för avjämningsmassor Snabbguide som ger en åtgång pulver per m 2 /mm skikttjocklek vid åtgångstal 1,6 kg/m 2, mm. 1 m 2 3 m 2 5 m 2 10 m 2 30 m 2 50 m m 2 1 mm 1,6 4,8 8, mm 4,8 14, mm 8, mm mm mm Exempel: 3 mm avjämning på en yta av 10 m 2 = åtgång 48 kg. 17

18 Maskiner, verktyg och tillbehör Floor Screedry fuktindikator Floor Screedry är en fuktindikator utvecklad för Webers normaltorkande avjämningsmassor. Floor Screedry placeras antingen ut före gjutning eller direkt efter gjutning i den färska massan. Indikatorn som finns för 85% och 90% RF, slår om när avjämningsmassan har torkat ner under angiven fuktnivå. Indikatorn är reversibel och ändrar sig igen om uppfuktning skulle ske i ett senare skede. Efter användning tas givaren bort och hålet spacklas igen. Screedry-indikatorn, ovan till vänster, fuktigt tillstånd, häger torrt tillstånd. Avvägningsinstrument Slangvattenpass Digital avvägning Golvmarkör i polyetenplast som efter avvägning klipps av i rätt höjd med ett avklipparverktyg. Rätskiva 2 m med kil Används i samband med efterkontroll då mätning av golvets buktighet och planhet kontrolleras. Mätram enligt Hus- AMA:s rekommendationer. 18

19 Golvslipmaskin 833 En smidig, flexibel slipmaskin med ett komplett sortiment av tillbehör för alla underlag som ska slipas. I standardutförandet ingår handtag, motordel och två verktygsskivor.finns i enfas- och trefasutförande. Vikt: 43 kg.varvtal: 117 Rpm. Weber Mixerpump 860 Mixerpump för golvspackel speciellt utvecklad för läggningar på m 2. Mixerpumpen är lätt att transportera och kan demonteras med enkla handgrepp. Har lyftöglor, dammsugarkåpa, enkelt demonterbar vattenarmatur, fjärrkontroll mm. Mixerpumpen finns i både enfasoch trefasutförande. Vikt: 120 kg. Mått LxBxH: 1700x480x1100 mm. Max pumpkap: 25 l/min Varvtal: 117 Rpm. Max uppfordringshöjd: 15 m Vi har också en rad tillbehör som underlättar ditt arbete vid blandning och läggning: Handspacklar, vispar, hinkar, avstängarlister i måtten: 15x15, 30x30 och 50x50 mm. Dragprovare används för bedömning av yta på underlag, färdig yta för avjämning samt vidhäftning till underlag, se Weber manual för fälttester. Manuell dragprovare Automatisk dragprovare 19

20 Tätskikt och plattsättningsprodukter för keramik Inom Weber används begreppet Fäst och Fog som syftar till användandet av lim sk fästmassa och fog för keramiska plattor, mosaik, natursten, konstgjorda plattor etc på varierande typer av underlag.

21 I området ingår även tätskiktssystem för att skydda fuktkänsliga konstruktioner där plattsättning förekommer; som privata våtrum, bassänger/pooler, balkonger/terrasser, storkök, laboratorier, mejerier mm. Både inomhus- och utomhus. Keramiken, ett underhållsvänligt material Miljöer och ytor som bekläds med keramiska plattor är i det närmaste underhållsfria och väldigt lätta att rengöra. Ytan på glaserade plattor är helt fri från porer och absorberar ingen väta, smuts, bakterier, sporer etc. Keramiska plattor har i alla tider föreskrivits och monterats på golv och väggar i miljöer och utrymmen där det ställs stora krav på god hygien och lätt rengöring. Dessa ytor har dessutom visat sig vara lika vackra år efter år. Underlag och förberedelser Underlaget ska vara stabilt och ha en fast ytstruktur, det ska vara torrt, jämnt och fritt från lösa partiklar, fett, limrester och annat som kan inverka negativt på vidhäftningen. Underlaget ska vara dokumenterat lämpligt, avsett för keramiska plattor samt det avsedda nyttjandet, och vara utfört enligt god branschpraxis. Det ska uppfylla de för byggnadsdelen och ändamålet ställda kraven avseende funktion, toleranser, belastning och utförande. Vid spackling på golv primas underlaget alltid enligt primerguiden. Vidhäftning vid spackling ska alltid vara minst densamma som kravet för plattläggningen. Relativa fuktigheten i underlaget vid spackling ska ej vara högre än kravet för tätskiktet eller plattläggningen. 21

22 Betong Betonggolv ska vara äldre än 2 månader och ha en brädriven yta alternativt vara avjämnad med cementbaserad avjämningsmassa. Betongväggar ska vara äldre än 2 månader och gjuten mot slät form. Observera att undantag finns och plattsättningsmaterial ska därför väljas efter den aktuella härdtiden. Spackling på golv kan utföras redan efter 28 dygn. Målade betonggolv Lös färg avlägsnas, där vidhäftningen mellan färgen och underlaget är större än 1,0 Mpa ruggas ytan upp mekaniskt varefter den primas med Floor 4716 Primer spädd 1+1 med vatten och där pulver från avjämningsmassa eller fästmassa borstas in i den våta primern. Lättbetong Ska spacklas eller putsas med lågalkaliska produkter. Observera att spackling på underlag av lättbetong ej ska göras i andra skikt än vad som anges i produktguiden för golv på sidan 50. LECA Ska putsas eller spacklas. Puts Ska ha en brädriven eller grovskurad yta se AMA Hus 08 kapitel LBS, fotobilaga putsstrukturer 2 3. Kalkbruksbaserade produkter får ej användas. Spackel Ska vara vattenskadestabilt och mineraliskt bundet alternativt godkänt gipsspackel. Sandspackel och liknande produkter (organiskt bundet material) får ej användas. Ytjämnheten vid spackling av väggar ska minst motsvara AMA Hus 08 kapitel LBS, fotobilaga putsstrukturer

23 Skivmaterial Ska på vägg vara godkänt av tillverkaren som underlag för keramik och monteras enligt skivtillverkarens anvisningar. Träbjälklag Ska ha en böjstyvhet motsvarande minst 22 mm golvspånskiva monterad på bjälkar med c-avstånd på max 300 mm med upplagsavstånd på max 4200 mm. Spånskivan måste ha en fuktkvot < 12%. Uppstyvning av bjälklag med c-avstånd mm kan utföras genom att spånskivorna primas med Floor 4716 Primer spädd 5+1 med vatten och avjämnas med Floor 644 Värmegolvspackel alt. Floor 4320 Fibre Flow Rapid. Minsta skikttjocklek är 12 mm. Ytor > 10 m 2 armeras med Weber Rotnät Ø3,4#100 mm, Ø5#150 mm stålnät eller Floor 4945 Glasfibernät. (Se sidan 11 Avjämning på spånskiva). Som alternativ kan av tillverkaren godkända skivor som limmas med Set 616 Multi Max användas i torra utrymmen. Spåntade brädgolv och plankgolv Kontakta Weber Kundsupport för lösning i det aktuella fallet. Ojämnt sugande underlag Primas med Floor 4716 Primer spädd enligt primerguiden. Plastmattor Ska vara godkända för plattsättning enligt GVK/AB Svensk våtrumskontroll. Plastmattan ska vara ren, ruggas med fint slippapper och därefter våttorkas alt. dammsugas. Plattsättningsfärdiga plastmattor finns, tala med tillverkaren då osäkerhet uppstår). Spackling på plastmatta ska ej utföras i våtrum som ska beläggas med keramik. 23

24 Befintlig keramik Plattsättning på underlag av befintlig keramik får endast utföras i torra utrymmen. Säkerställ att vidhäftningen mellan befintlig keramik och underlag är minst 0,5 Mpa. Lösa plattor avlägsnas och fyllnadsspackling görs därefter med Floor Såväl plattor som fogar ska rengöras med Sys 838 Klinkerrent. Prima underlaget med Floor 4716 Primer spädd 1+1 (primer+vatten) och borsta därefter in torrt pulver från fästmassan i den våta primern. Tillskjutande fukt (markfukt) får ej förekomma! Om tillskjutande markfukt förekommer var god kontakta Weber Kundsupport Viktigt att tänka på! Välj rätt produkter keramik/fästmassa/fogmassa! Valet måste baseras på produkter som är rekommenderade för det aktuella ändamålet och anpassat till samtliga i konstruktionen ingående detaljer. Vid osäkerhet Weber Kundsupport För att erhålla rätt produktkombination måste normalt nedanstående frågeställningar beaktas: se produktguidesid Vilket är det tilltänkta användningsområdet? (hall, våtrum eller bilsalong)? 2. Är det inom- eller utomhus? 3. Vilken belastning ska beläggningen tåla? 4. Konstruktionens egenskaper och uppbyggnad? (Nygjuten betong, värmegolv eller träbjälklag). 5. Är kakel- klinkerplattan anpassad för det aktuella ändamålet? 6. Vilken typ av fästmassa kräver den aktuella kakel- eller klinkerplattan? (Är plattan sugande, icke sugande, fuktkänslig eller alkalikänslig). 24

25 Underlagets hållfasthet Normalt kräver kakel och klinker att underlaget har en ythållfasthet min 0,5 Mpa. Undantag på skivor godkända av leverantören som underlag för keramik kan dock förekomma. På ytor i offentliga miljöer eller miljöer som belastas med tung mekanisk belastning (ex industrier och storkök) är minst 1,0 Mpa i vidhäftning ett krav. Fukt i underlaget Den relativa fuktigheten i betongen får inte överskrida 95%. Vid applicering av tätskikt får betongen inte överskrida 85% om inte annat angetts. Gäller både golv och vägg. Fullt under plattorna! Vid läggning på golv ska fästmassa täcka hela plattan annars kan plattor och fogar gå sönder vid belastning. Lyft och kontrollera med jämna mellanrum. Flytfix kan underlätta. I miljöer med tung belastning, i pooler/bassänger eller utomhus bör plattorna bakstrykas om inte flytfix används. Fall mot golvavlopp Kontrollera och åtgärda ev. bakfall med lämpligt spackel. Primning Vid plattsättning i torra utrymmen, på betong eller avjämningsmassa, där tätskikt inte används bör man alltid prima med Floor 4716 Primer spädd 1+3 med vatten. Primern binder små dammpartiklar och ger bättre vidhäftning för fästmassan. Ett primat underlag suger inte upp vattnet ur fästmassa, vilket annars kan leda till bristfällig bindning av cementen och därmed dålig hållfasthet. Val av fixkam Val av fixkam görs beroende av underlaget samt plattans struktur på baksidan. En platta med mer ojämn baksida kräver i regel en större fixkam än en platta med plan baksida. 25

26 Minsta rek. kamstorlek utifrån typ av platta anges nedan: Torrpressade klinkerplattor: min 8 mm Strängpressade klinkerplattor: min 12 mm Kakelplattor: min 6 mm Mosaik: 3-4 mm Stora plattor (> 25x25 cm) ska monteras på sätt som säkerställer full övervätning mot baksidan. Detta kan utföras antingen med flytfix (på horisontella underlag) eller genom bakstrykning av plattan innan montering av denna i den våta fästmassan. Rengöring av fogar Rengöringsmedel ska generellt aldrig användas på fogar innan dessa härdat min 14 dagar. Ska rengöring utföras tidigare rekommenderas enbart användning av vatten. Observera Alla tider och mätningar som anges i handboken förutsätter torkklimat om +20 C och 50% RF i luft. Användaren ska kunna påvisa att aktuella produktdatablad och monteringsanvisningar följts vid utförandet av arbetet, se 26

27 Golvvärme Där värmeslingor förekommer i betongbjälklag, i platta på mark etc (nyproduktion) ska värmen vara påkopplad minst 1 månad före läggning av tätskikt eller plastmatta för att torka ut byggfukt. Vid tillskjutande fukt krävs särskilda åtgärder. Tätskikt får inte kontinuerligt utsättas för högre temperatur än 30 C. Elburen Vid plattläggning ska golvvärmen stängas av minst 48 timmar innan arbetet kan påbörjas. Golvvärmen får kopplas på först 28 dygn efter avslutad fogning och ska då höjas med +5 C per dygn till drifttemperaturen. Installation Om du väljer 220 V-system med värmekabel, måste det kopplas in och helst också läggas av behörig elektriker. 24 V-systemet EP-Värmegolv är ett säkert system utan risk för överhettning, som du kan lägga själv. De olika värmegolvsleverantörernas anvisningar måste alltid följas. 27

28 Avjämning Om underlaget är spånskivor monterade på bjälkar med c/cavstånd på max 600 mm mellan bjälkarna, ska golvkonstruktionen förstärkas med ett 15 mm tjockt skikt av Floor 644 alt. Floor 4320 Fibre Flow Rapid. Prima med Floor 4716 enligt primerguiden före spacklingen. Vid installation av elburen golvvärme i torra utrymmen räcker det att kabeln täcks med Floor 644 Värmegolvspackel alt. Floor 4320 Fibre Flow Rapid. Vid installation i våtrum måste kabeln täckas med minst 5 mm. Vattenburen Vid plattläggning på vattenburen golvvärme kan maximala framledningstemperaturen begränsas till omgivande klimats temperatur om man inte vill stänga av denna. Detta bör utföras minst 48 timmar innan arbetet påbörjas. Golvvärmen kan sedan höjas med +5 C per vecka till driftstemperatur. Installation Ska utföras efter golvvärmeleverantörens anvisningar. Vid behov av armering, på ytor större än 10 m 2, utförs detta lämpligen med Rotnät Ø3,4#100 mm alt. Ø5#150 mm stålnät. Avjämning Avjämning med Floor 644 Värmegolvspackel alt. Floor 4320 Fibre Flow föregås av primning med Floor 4716 Primer enligt primerguiden. Avjämning ska utföras med avjämningsmassa motsvarande (rörens c-avstånd i mm)/10, dock minst 10 mm ovan rörhjässa eller enligt golvvärmeleverantörens anvisningar. Vid spackling ovan golvvärmesystem som kräver flytande konstruktion, var god kontakta Weber Kundsupport Telefon:

29 Plattsättning i torra utrymmen På underlag av betong äldre än 6 månader, puts, murverk, avjämningsmassa och skivmaterial som tillverkaren godkänt som underlag för keramik. Set 605 Objektfix Color 800 Kakelfog Color 815 Flexfog Color 820 Silikon Fästmassa Fog <5 mm Fog 3-15 mm Mjukfog På underlag av betong äldre än 2 månader, ovan golvvärme och på träbjälklag. Set 610 Multi Flex* Set 614 Multi Flyt Normal Color 800 Kakelfog Color 815 Flexfog Color 820 Silikon Fästmassa Flytfix Fog <5 mm Fog 3-15 mm Mjukfog * produkten finns även med vit lågalkalisk cement till plattor känsliga för färggenomslag samt som snabb produkt. På underlag av betong äldre än 1 månad, ovan golvvärme och på träbjälklag. Set 616 Multi Max Color 800 Kakelfog Color 815 Flexfog Color 820 Silikon Fästmassa Fog <5 mm Fog 3-15 mm Mjukfog Underlagen primas vid behov med Floor 4716 Primer spädd 1+3 (primer+vatten) förbrukning 0,15-0,25 l/m². Den keramiska plattan monteras med för plattan och underlaget avsedd fäst och fogmassa, se ovan och aktuellt produktdatablad. Användaren ska kunna påvisa att aktuella produktdatablad och separat monteringsanvisning följts vid utförandet av arbetet, se 29

30 Plattsättning i privata våtrum & liknande Systemen testas av Statens Provnings- och Forskningsinstitut och godkänns av Byggkeramikrådet för klass VTv (vattentäta väggar) och VTg (vattentäta golv). Systemen uppfyller kraven i Boverkets Byggregler BFS 1993:57 med ändringar, Byggkeramikrådets Branschregler samt egenskapskriterierna enligt BASTA. Förutsättningar Se monteringsanvisningen för respektive tätskiktssystem. 30
