1 SUM teknik AB TrainingKit en unik pedagogisk plattform Ta vara på elevens förmåga i modern teknisk utbildning, genom våra kompletta koncept i en vinnande kombination av utrustning och väl anpassade läromedel dan@sum-teknik.se Dan Lindholm SUM teknik AB Långåsliden 16 SE GÖTEBORG SWEDEN T. +46-(0) M. +46-(0)

2 Produktområden Teknikprogrammet Data/IT (Mikrodatorer, Kommunikation mm) Konstruktion/design (CAD/CAM, 3D-skrivare, 3D-scanning mm) Produktion (mekatronik, teknik, automation, bearbetning, robot) Industriprogrammet CNC/CAM inom metaller och trä (skärmaskiner) Underhåll (mekatronik, pneumatik/hydraulik, Mekaniskt svarv, fräs, underhåll) VVS/Fastighet (fastighetsautomation, motorstyrning, el/pneumatik) Fordon & Transport programmet Bil (el, styr, CAN mm) Tunga fordon (el, CAN, pneumatik/hydraulik) El och energiprogrammet Elteknik (felsökning, fastighetsautomation, motorstyrning) Data/IT (Mikrodatorer, Kommunikation mm) Automation (mekatronik, PLC, robot, kommunikation, HMI)

3 Tjänster Öppna kurser för företag Företagsanpassade kurser Kurser för företag ihop med skolor YH-utbildningar Utbildningsinsatser för skolor (tex T4) Utbildning av lärare (och ibland även elever) Andra typer av tjänster

4 TrainingKit Kompletta paket med hårdvarumoduler som kan användas på olika sätt i olika övningar Samlade i väskor eller boxar De olika kiten kan kombineras med varandra Eleven går från idé till färdig funktion inklusive mekaniskt, pneumatiskt och elektrisk montage, injustering, programmering, HMI-design, dokumentation mm Läromedel följer med utan kostnad och innehåller laborationsböcker, overheader, videogenomgångar, färdiga programexempel, manualer mm Successiva läromedelsförbättringar och utvidgningar fås fritt via vår webbdisk Olika kit för olika syften. Vissa är fabrikatsbundna medan andra är neutrala (generella)

5 TrainingKit Lär genom att göra misstag samt att prova sig fram Använd elevens kreativitet att skapa nya alternativa funktioner och lösningar Skapa nya moduler för ytterligare funktionalitet Behåll stationerna som färdigbyggda stationer då de skall träna på programmering och felsökning Olika system kan byggas och olika lösningar kan skapas vid olika tillfällen Lämpar sig för projekttänkande, systemdokumentation mm Robusta moduler Ordning och reda genom fasta platser, nummer och layouter Omfattande övningar inom säkerhet av olika aspekter

6 Koncept - hierarki

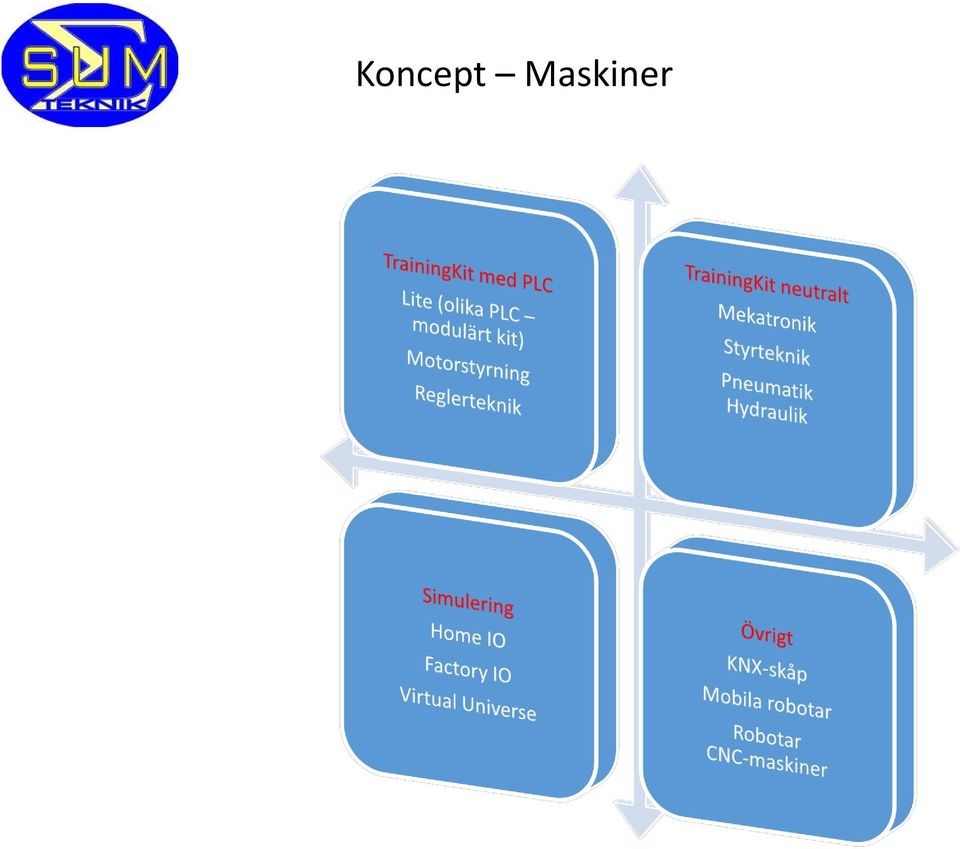

7 Koncept Maskiner

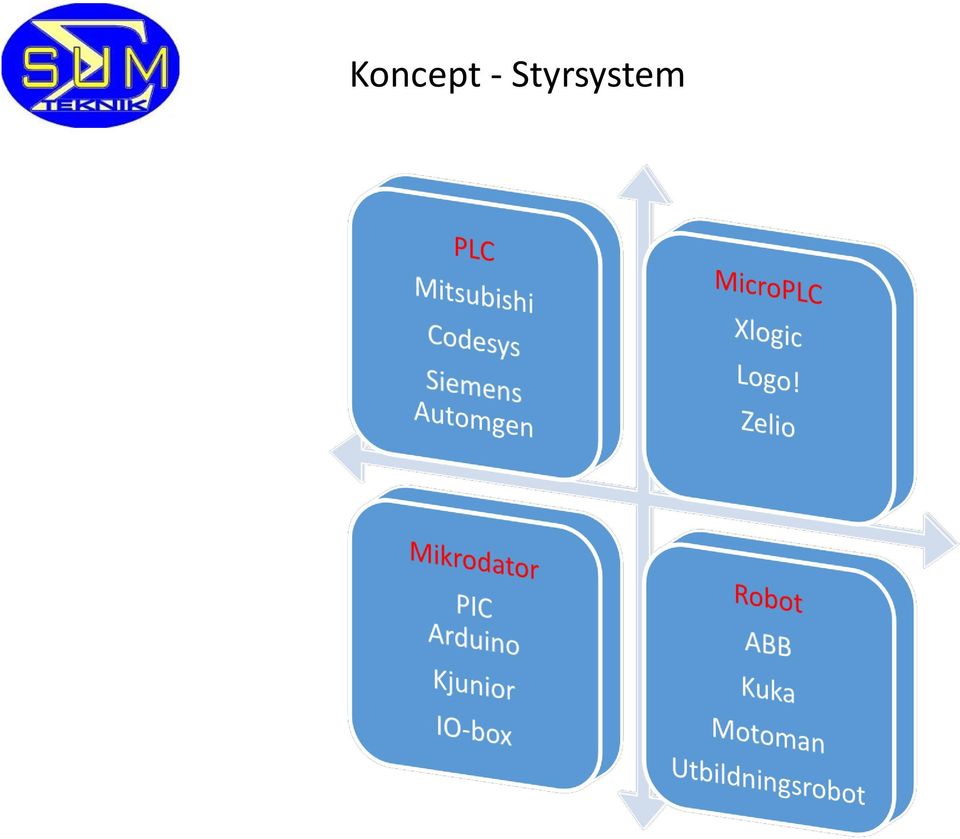

8 Koncept - Styrsystem

9 Koncept - HMI

10 Koncept - Kommunikation

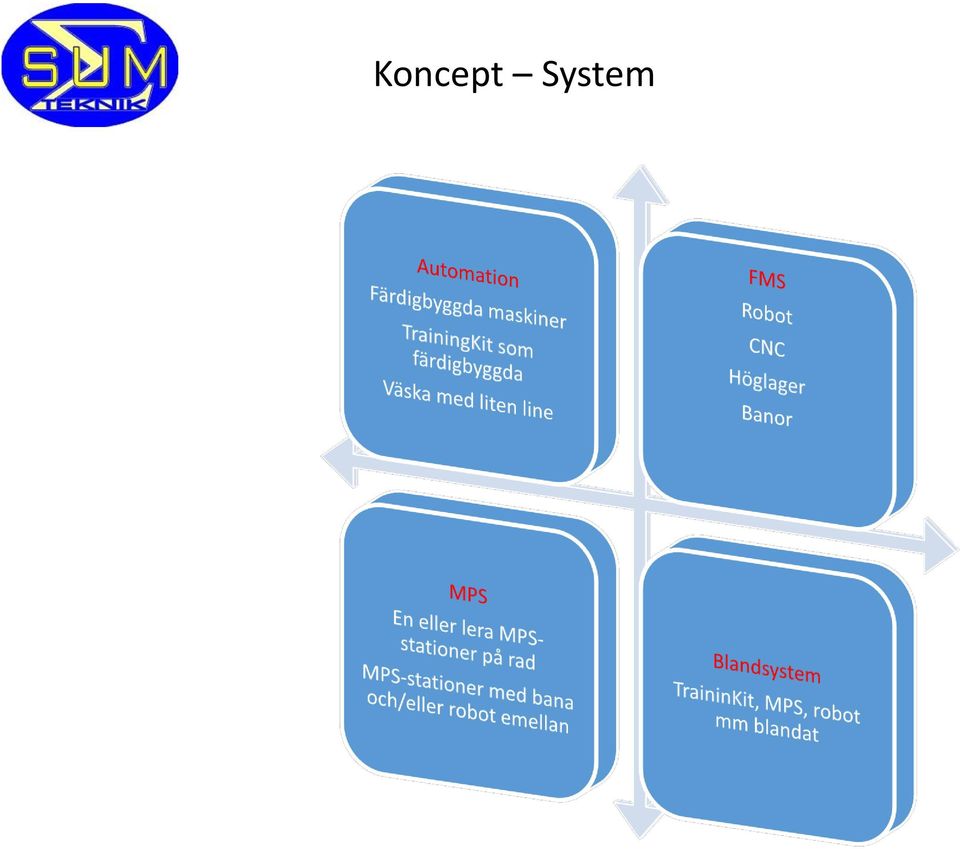

11 Koncept System

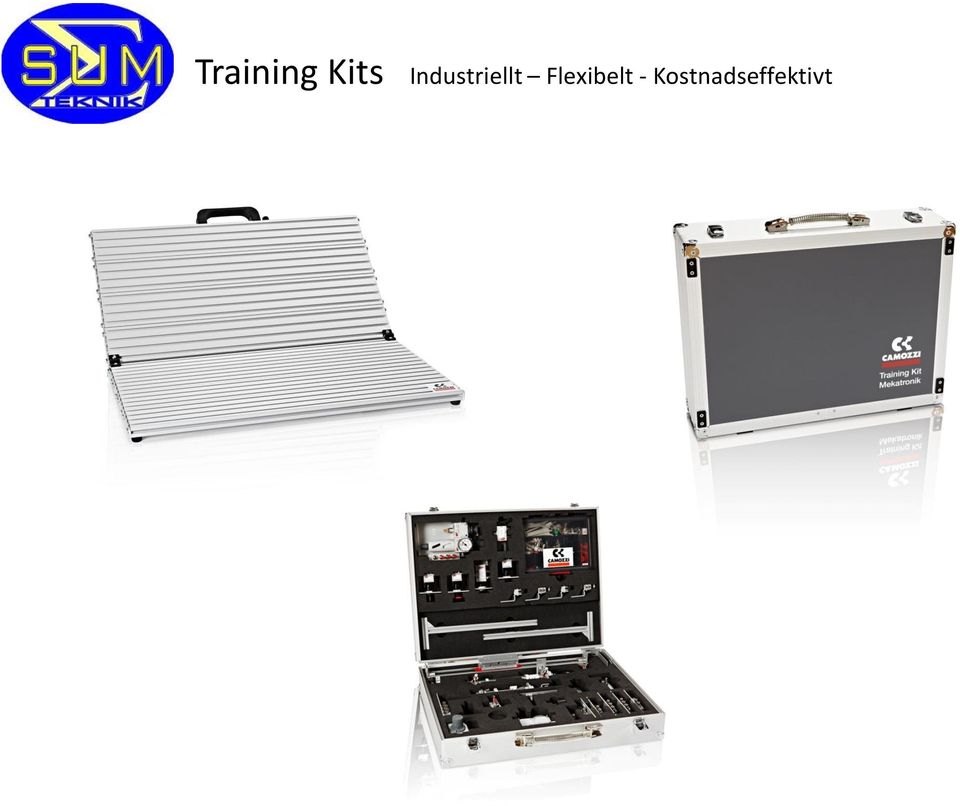

12 Training Kits Industriellt Flexibelt - Kostnadseffektivt

13 Training Kit - Mekatronik Mekatronik 1

14 Trainingkit Mekatronik - väska Laborationsbok Overheader 14

15 Trainingkit Mekatronik knappar, lampa &motor 15

16 Trainingkit Mekatronik - balansarm 16

17 Trainingkit Mekatronik bollblåsning med hållkrets 17

18 Trainingkit Mekatronik lutande planet 18

19 Trainingkit Mekatronik - sortering Video 19

20 Trainingkit Mekatronik - dosering Video 20

21 Läromedel - trainingkit mekatronik

22 Video Laborationsbok Training Kit - Styrteknik Mät och Styrteknik Allmän Automationsteknik Mekatronik 2 Programmerbara styrsystem Teknik 1&2 Mekatronik underhåll

23 Trainingkit styrteknik - bollplockning Video 23

24 Trainingkit styrteknik - stickprov Video 24

25 Trainingkit styrteknik - montering Video 25

26 Trainingkit styrteknik - höglager Video 26

27 Läromedel - trainingkit styrteknik

28 Training Kit Styrteknik Produktionslinje sammansatta objekt Industriautomation Underhåll mekatronik Robotteknik Distribuerade styrsystem Robotstation Höglager Montering

29 Trainingkit Styrteknik stationer som bildar system Video Montering & höglager Motorstyrningsbana, Montering & höglager

30 TrainingKit Lite Delar av Mekatronik 1 Delar av Mär & styrteknik Delar av Mär & reglerteknik Programmerbara styrsystem Delar av teknik 1&2 Laborationsbok xlogic Laborationsbok siemens Video A. Mikro-PLC B. Siemens C. Mitsubishi D. Codesys E. Automgen

31 TrainingKit Lite Grundpaket A Xlogic MikroPLC Laborationsbok xlogic Delar av Mekatronik 1 Delar av Mär & styrteknik Programmerbara styrsystem

32 TrainingKit Lite Grundpaket B Siemens S PLC Laborationsbok siemens Delar av Mekatronik 1 Delar av Mär & styrteknik Programmerbara styrsystem

33 TrainingKit Lite Grundpaket C Mitsubishi FX3GE PLC Laborationsbok siemens Delar av Mekatronik 1 Delar av Mär & styrteknik Programmerbara styrsystem

34 TrainingKit Lite Tilläggspaket 1 Delar av Mekatronik 1 Delar av Mär & styrteknik Programmerbara styrsystem

35 TrainingKit Lite Tilläggspaket 2 Delar av Mekatronik 1 Delar av Mär & styrteknik Delar av Mär & reglerteknik Programmerbara styrsystem

36 TrainingKit Lite Tilläggspaket 3 Delar av Mekatronik 1 Delar av Mär & styrteknik Delar av Mär & reglerteknik Programmerbara styrsystem Gymnasievalet

37 Läromedel Trainingkit Lite

38 TrainingKit Motorstyrning Elmotordrivsystem Elmotorstyrning Delar av teknik 1&2 Laborationsbok Zelio Laborationsbok siemens

39 TrainingKit Motorstyrning Elmotordrivsystem Elmotorstyrning Delar av teknik 1&2 Laborationsbok Zelio Laborationsbok siemens Grundpaket med asynkronmotor (trefas) kopplad till enfas lättanvänd modulär frekvensomriktare med grafisk terminal Version A med Micro-PLC Version B med Siemens PLC Version C med Mitsubishi-PLC Styrning med knappar och vred eller med PLC via IO eller kommunikation (Profibus, Profinet mfl) Tilläggspaket 1 med bana med asynkronmotor, pulsgivare samt touchpanel Tilläggspaket 2 med linjärenhet med servostyrning Samtliga paket är kompatibla med övriga kit (som ersättning av dess bana eller linjärenhet eller som extra enheter io tex TrainingKit Mekatronik, Styrteknik och Lite)

40 Training Kit Reglerteknik Mät och reglerteknik

41 Trainingkit reglerteknik - nivåreglering Video 41

42 Trainingkit reglerteknik nivå, tryck & flöde 42

43 Trainingkit reglerteknik - positionering 43

44 Trainingkit reglerteknik - balansvåg 44

45 Trainingkit reglerteknik Dubbeltank Video 45

46 Trainingkit reglerteknik Dubbeltank From simple exercises up to university level Industrial sensors (level and flow) Frequency inverter Control by Siemens TIA-portal including PLC, HMI and motorcontrol Control by Labview Doubletank (also nonlinear) Disturbance pump Types of processes fill/discharge process - in a single tank (decoupled) with constant section; - in a variable section tank; - in two interconnected tanks. flow process - pressure control in the pumping network; - single branch ow control; - flow control in both branches. 46

47 Trainingkit reglerteknik Dubbeltank 47

52 Training Kit A Pneumatik

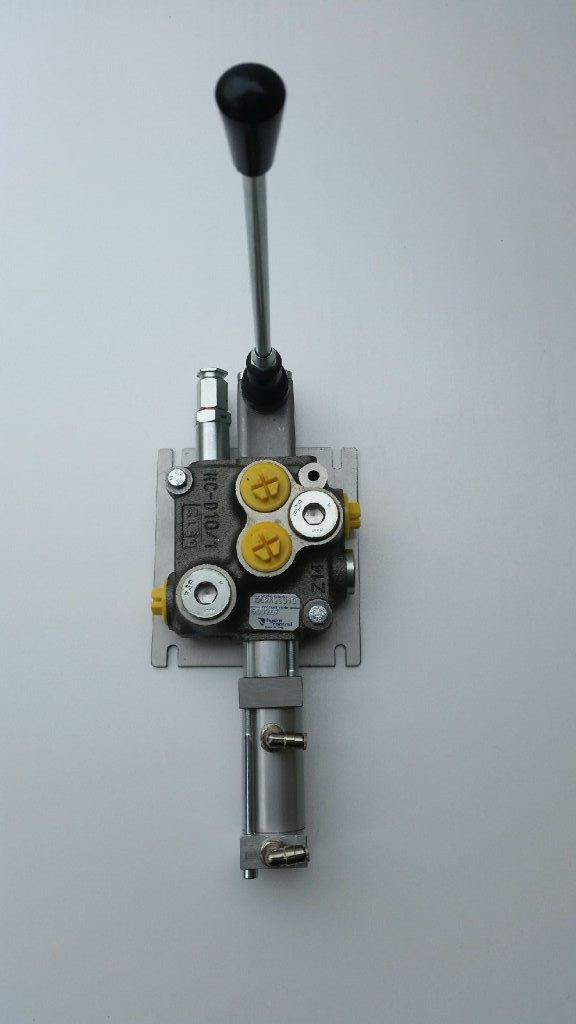

53 TrainingKit Pneumatik & Hydraulik

59 Automgen el & pneumatik Automgen blad 59

60 Ellära med automgen YD-start Automgen blad 60

61 Automgen IRIS för scada/övervakning 2D-simulering/online 3D-simulering/online (även direkt mot tex step7, gx developer och codesys) Scada-system för övervakning (även för webbrowser tex internet explorer som även kan användas i smartphones) Videoövervakning Webserverfunktion Stöd för mobiler & pda:er Programmonitorering, variabeltabeller mm för felsökning Client-server-överföring via tcp/ip Samordning med olika fabrikat

62 Virtual Universe & Automgen Automgen blad 62

63 Grafisk 3D-simulering av maskiner och anläggningar med virtual universe Bygg med 3D-objekt som du själv ritar eller hämtar från webben Använd färdiga exempel Programmera med Automgen och/eller med de olika fabrikatens verktyg, tex från Siemens, Schneider, Codesys, Mitsubishi osv 63

64 Grafisk 3D-simulering av maskiner och anläggningar med virtual universe 64

65 Mekatronik - Mobil minirobot Två motorer, 20-tal analoga givare, lampor mm Bra ingång till styrteknik och automation (slingstyrning, hinderundvikande mm programmerat med Grafcet mfl i automgen inkl simulering) Praktisk tillämpning för kurser inom elektronik och datorprogrammering (stödjer basic, C, assembler, Labview, Mathlab, Java mm) Tilläggspaket för orientering med kamera, radio, ultraljud, gripdon etc Tilläggspaket för lcd-display, breadboard, text-till-tal mm Kan vara AGV i industriautomation Laddningsbara batteri via USB, blutooth, usb, fallskydd mm 3d-simulering i automgen

66 Industriautomation med Factory IO Programmera och provkör färdigbyggda maskiner och system Bygg egna system baserat på färdiga moduler Anslut till önskat styrsystem via mellanmodul för att kunna lära ut önskat styrsystem utan fysiska maskiner Samkör med Siemens, Automgen, Codesys, Twincat mm via IO-drivers

67 Styrsystem Siemens TIA portal med s paket (6 st 1214+AOsignalkort+simuleringsmodul+kabel+progra mvara) S paneler, s7-300-paneler motorstyrningar, s7-300-system mm allt i ett fönster! samordnas med andra styrsystem mm via moduler för; profibus dp, modbus rtu, eller profinet (inbyggt i 1200)

68 Olika fabrikat Styrsystem kommunikation & HMI Touchpaneler, SCADA och smartphones (med/utan appar) Kommunikation via Profibus, Profinet mm via inbyggda moduler eller tilläggsmoduler Kommunikation mellan aktiva noder och passiva noder (tex distribuerade I/O:s, robotar, motorstyrningar, HMI:er mm)

69 Locktronics el, givare, motorer, kommunikation mm Studenterna bygger upp system som liknar kretsscheman. Detta gör det lättare för studenterna att koppla samman teori och praktik.

70 Varför välja Locktronics? Man kan se den verkliga komponenten undertill Fjderklips för stabil inkoppling Starka lödda kopplingar Reparationer kan enkelt utföras på hemmaplan Kretssymbol på ovansidan Värden kan lätt avläsas Robusta komponenter garanterar lång livslängd Enklare inlärning Förkortar förberedelsetiden De flesta symbolerna som används idag finns tillgängliga Håller länge Mång användningsområden Supportas Benen kan böjas manga gånger Rostfritt

71 Vad köper man? Enstaka enheter Solutions med strömförsörjning, labbsladdar, bottenplatta, förvaringslåda, enheter och läromedel

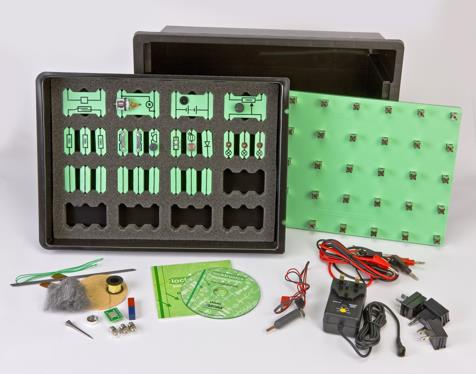

72 Solutions? eblocks strömförsörjning, labbsladdar, bottenplatta, förvaringslåda, enheter och läromedel Locktronics

73 Mikrodatorer med många tillämpningar eblocks och Flowcode PIC-mikroprocessor eller sköld kompatibel med alla Arduino Programmering med flödesschema (omvandlar till C och HEX som kan ses parallellt) Simulerade objekt och verkliga objekt Bred flora av io-moduler tillgängligt ger bredd och hållbarhet Bred flora av kommunikationsmoduler möjliggör samverkan med en lång rad övriga koncept samt bredare utbildning

74 MIAC Ett generellt styrsystem för applikationer bade inom industrin och för fordon Många egenskaper som gör den perfekt för utbildning Världens enda ECU för utbildning Direkt överföring via USB Integrerad CAN buss

75 MIAC funktioner 8 ingångar CAN buss USB port LCD display LED indikeringar Keypad 4 reläutgångar@10a 4 motor

76 MIAC utbildningsversion Robust kapsling 4mm labbsladdsanslutningar Snabb uppkoppling

77 Programvaran - Flowcode

78 Programvaror för inlärning av strukturerad felsökning

79 KNX-skåp Tryckknappar, rörelsevakt, vägguttag (för energiåtgång), IP-router (appar mm) På sidan; Lampor, utbyggbarhet, handtag, enfasanslutning Strömförsörjning, brytaktor med strömdetektering, dimmeraktor

80 KNX-skåp Grundläggande övningar i en enhet som hålls intakt Utbyggnad via kabelgenomföringar i skåpet (flera tilläggspaket finns tex för HMI, PLC, temperaturreglering mm) Brytaktor kan skicka signaler till PLC eller ge enfas. Den kan även mäta energi Grenuttaget belastas för meningsfull energimätning KNX-utbyggnad Trådlös router för åtkomst för programmering och övervakning (tex med en smartphone)

81 PLC & HMI-skåp Samverkar med KNX-skåp via IO (med binäringångar och brytaktor) eller gateway eller wago-system etc GSM-modem för att ringa och messa med systemen HMI:er i form av info display, touchpanel, smartphone, padda och dator Styrobjekt eller vippa, vred etc

82 Fastighetsautomation med HOME IO Simulerad villa med 174 programmerbara enheter inklusive beysning, värme, ventilation, air condition, larm mm Påverka omgivningens klimat Snabbspola tiden för att snabbare se resultat i tex energiförbrukning och inomhusklimat Anslut till hårdvara i form av tex PLC, Arduino, LabView, Matlab etc

83 Läromedel - Fastighetsautomation
