SVENSKA. XL-DAB701 mikro komponent system bestående av XL-DAB701 (huvudenhet) och CP-LS701H (högtalarsystem).

Transkript

1 SVENSKA XL-DAB701 mikro komponent system bestående av XL-DAB701 (huvudenhet) och CP-LS701H (högtalarsystem). Inledning Tack för valet av denna produkt från SHARP. Läs denna bruksanvisning noggrant för att få bästa nytta av apparaten. Den visar hur man handhar denna SHARP produkt. Speciell anmärkning Leverans av den här produkten överlåter ingen licens inte heller innebär det någon rätt att distribuera innehållet skapat med denna produkt i inkomstgenererade gruppsändningar (terrestra, satellite, kabel och/eller andra distributionskanaler), inkomstgenererande strömningsanvändningar (via Internet, intranet och/eller andra nätverk), andra inkomstgenererande distributionssystem (pay-audio eller audio-on-demand användningar eller liknande) eller på inkomstgenererande fysiska media (compact discs, digitala optiska lagringsmedia, halvledarchips, hårddiskar, minneskort och liknande). För en sådan användning krävs en oberoende licens. För information, besök MPEG Layer-3 audiokodningsteknologi licenserad från Fraunhofer IIS och Thomson. Tillbehör Följande tillbehör ingår. Fjärrkontroll x 1 (RRMCGA366AWSA) FM/DAB-antenn x 1 Batteri av AAA storlek (UM/SUM4, R3, HP-16 eller liknande) x 2 INNEHÅLL Sida Allmän information Försiktighetsåtgärder... 2 Reglage och indikatorer Förberedelse för användning Systemanslutningar... 4 Fjärrkontroll... 5 Grundförfarande Allmän styrning... 5 Inställning av klockan (Endast fjärrkontroll)... 6 Öppet tillbehör Att lyssna på Android -enheter... 6 Sida Uppspelning av vanlig CD eller MP3/WMA-CD Att lyssna på CD eller MP3/WMA-CD USB Lyssna till USB massminne / MP3 spelare... 9 Radio Lyssning till radio Användning av radiodatasystemet (RDS) Lyssna på DAB Ändra informationsdisplayen Avancerade funktioner Timer och automatisk avstängning (Endast fjärrkontroll) Förbättring av ditt system Hänvisningar Felsökningsdiagram Underhåll Specifikationer V-1

2 MICRO COMPONENT SYSTEM XL-DAB701 MICRO COMPONENT SYSTEM XL-DAB701 Försiktighetsåtgärder Allmänt Se till att utrustningen är placerad på ett väl ventilerat område och att det finns ett fritt utrymme längs sidorna, ovanför och bakom utrustningen enligt nedan. 1 cm 1 cm 15 cm 15 cm 15 cm Använd enheten på ett fast, jämnt underlag utan vibrationer. Placera högtalarna minst 30 cm från eventuell CRT- TV för att undvika färgvariationer på TV-skärmen. Om variationerna är kvar, flytta högtalarna längre bort från TV:n. En LCD-TV utsätts inte för sådana variationer. Håll apparaten borta från direkt solljus, starka magnetfält, mycket damm, fuktighet och elektroniska/elektriska apparater (hemdatorer, telefax, etc.), som orsakar elektriska störningar. Apparaten får inte utsättas för väta, temperaturer över 60 C eller för mycket låga temperaturer. Om enheten inte fungerar korrekt ska du koppla ur och koppla in den igen. Slå sedan på enheten. Vid åskväder, koppla från enheten för säkerhets skull. Fatta tag i stickkontakten när den ska dras ut ur nätuttaget. Att dra i sladden kan skada den. Ställ ingenting ovanpå enheten. AC stickproppen används som frånkopplingsanordning och ska alltid vara klart driftsduglig. Ta inte bort det yttre locket med risk för elektriska stötar. Kontakta närmaste SHARP service center för åtgärder. Luftventilationen får inte hindras genom att täcka lufthålen med föremål såsom tidnin-gar, borddukar, gardiner, etc. Inga öppna flamkällor såsom brinnande stearinljus får placeras på enheten. Miljöhänsyn bör beaktas när batterier avlägsnas. Denna enhet bör endast användas vid temperaturer mellan 5 C - 35 C. Enheten är utformad för användning i måttlig klimatmiljö. Varning: Spänningen som används måste vara samma som den som står angiven på enheten. Använda en högre spänning är farligt och kan orsaka brand eller annan olycka medförande skador. SHARP kan inte hållas ansvariga för eventuella skador till följd av sådan användning. Volymkontroll Ljudnivån vid en viss volyminställning beror på högtalarnas prestationsförmåga, placering, och flera andra faktorer. Det är tillrådligt att undvika att utsätta sig för höga volymnivåer, som inträffar medan du slår på enheten med volymkontrollen inställd högt, eller att kontinuerligt lyssna på hög volym. Överdrivet ljudtryck från öronsnäckor och hörlurar kan orsaka hörselskador. Reglage och indikatorer Frontpanel Sida 1. Fjärrsensor Timerindikator... 14, Skivsläde Skivsläde Öppna/Stäng knapp Knappen FUNCTION ON/STANDBY-knapp... 5, 7, 10, USB-uttag Knappen X-BASS Volymkontroll... 5 Sida 10. Knappen Skiva / USB Stopp... 7, Tuner förval ner, Tuning ner, CD/USB hoppa ner knapp... 8, 9, 10, Tuner förval upp, Tuning upp, CD/USB hoppa upp knapp... 8, 9, 10, Uttag för Audio In Disc/USB spela eller pausknapp Uttag för Hörlurar V-2

3 Reglage och indikatorer (fortsättning) Fjärrkontroll Sida 1. Fjärrkontrollsändare On/Standby-knapp... 5, 7, 10, Clock knapp Knappen CD Stopp... 7, 8 5. Tuner [DAB] knapp... 5, 10, 11, Knappen USB Stopp Audio In knap Displayknapp Tuner Förval Upp-knapp... 8, 9, 10, Folder knapp... 8, Knappen Tuning Ner, Hoppa neråt, Snabbspolning bakåt, Tid ner... 6, 7, 8, 10, Knappen X-Bass Tuner Förval Ner-knapp... 8, 9, 10, Treble knapp Knappen Sound (Default) Bass knapp RDS ASPM knapp RDS PTY knapp... 11, DAB Scan knapp... 12, DAB Enterknapp Knappen Open/CloseClock Sleepknapp Knappen Eco CD Spela / pausa-knapp... 7, USB Spela / pausa-knapp Memory knapp... 8, 10, Timerknapp... 14, Knappen Clear... 8, Knappen Tuning Ner, Hoppa uppåt, Snabbspolning framåt, Tid upp... 6, 7, 8, 10, Enter-knapp... 6, 14, Knappen Ljudlös P.Mode knapp... 7, Volym Uppåt knapp Knappen Volym Neråt Dimmer knapp RDS displayknapp DAB displayknapp Högtalarsystem 1. Fullregister 2. Basreflexgång 3. Högtalarkabel Display Sida 1. USB-indikator CD-indikator DAB+ indikator MP3-indikator WMA-indikator RDM (Slumpvis) -indikator MEM (Minnes) -indikator Repetitionsindikator Indikatorn Spela upp/paus FM-inställningsindikator FM stereomodindikator Stereostationsindikator RDS indikator PTY-indikator TP-indikator TA-indikator Indikator för ljudlös X-bass-indikator Titel-indikator Artist-indikator Mappindikator Album-indikator Fil-indikator Spårindikator Dagstimerindikator Engångstimer-indikator Skiv-indikator Total-indikator Frånslagsindikator V-3

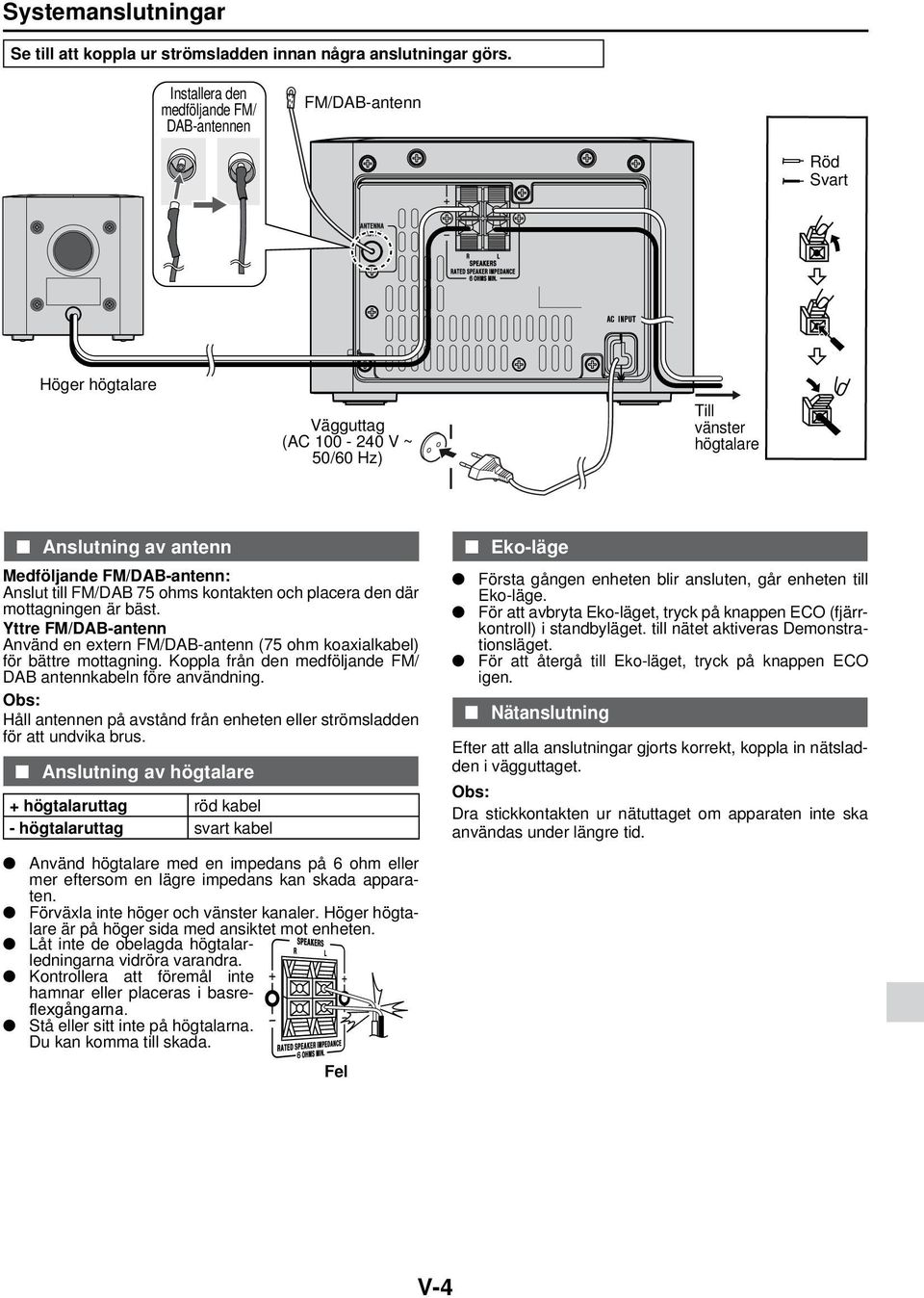

4 Systemanslutningar Se till att koppla ur strömsladden innan några anslutningar görs. Installera den medföljande FM/ DAB-antennen FM/DAB-antenn Röd Svart Höger högtalare Vägguttag (AC V ~ 50/60 Hz) Till vänster högtalare Anslutning av antenn Medföljande FM/DAB-antenn: Anslut till FM/DAB 75 ohms kontakten och placera den där mottagningen är bäst. Yttre FM/DAB-antenn Använd en extern FM/DAB-antenn (75 ohm koaxialkabel) för bättre mottagning. Koppla från den medföljande FM/ DAB antennkabeln före användning. Håll antennen på avstånd från enheten eller strömsladden för att undvika brus. Anslutning av högtalare + högtalaruttag röd kabel - högtalaruttag svart kabel Använd högtalare med en impedans på 6 ohm eller mer eftersom en lägre impedans kan skada apparaten. Förväxla inte höger och vänster kanaler. Höger högtalare är på höger sida med ansiktet mot enheten. Låt inte de obelagda högtalarledningarna vidröra varandra. Kontrollera att föremål inte hamnar eller placeras i basreflexgångarna. Stå eller sitt inte på högtalarna. Du kan komma till skada. Fel Eko-läge Första gången enheten blir ansluten, går enheten till Eko-läge. För att avbryta Eko-läget, tryck på knappen ECO (fjärrkontroll) i standbyläget. till nätet aktiveras Demonstrationsläget. För att återgå till Eko-läget, tryck på knappen ECO igen. Nätanslutning Efter att alla anslutningar gjorts korrekt, koppla in nätsladden i vägguttaget. Dra stickkontakten ur nätuttaget om apparaten inte ska användas under längre tid. V-4

5 MICRO COMPONENT SYSTEM XL-DAB701 Fjärrkontroll Batteriinstallation 1 Öppna batteriluckan. 2 Sätt i batterierna enligt polen som anges i batterifacket. När du sätter in eller tar bort batteriet, tryck det mot (-) batteripolerna. 3 Stäng locket. Varning: Byt ut båda batterierna mot nya på en gång. Blanda inte gamla och nya batterier. Ta ur batteriet om enheten inte ska användas under en längre tid. Detta förhindrar skador på grund av batteriläckage. Använd inte laddningsbara batterier (nickel kadmium batteri, etc.). Att sätta i batterierna åt fel håll kan orsaka funktionsfel. Batterierna (batteriförpackning eller installerade batterierna) får inte utsättas för hög värme såsom solsken, eld eller liknande. Anmärkningar för användning: Byt batterierna om användningsavståndet minskar eller om användningen blir ojämn. Köp 2 AAA storlek batterier (UM/SUM-4, R03, HP-16 eller liknande). Rengör regelbundet sändaren på fjärren och sensorn på enheten med en mjuk duk. Om sensorns utsätts för starkt ljus kan dess funktion störas. Avskärma ljuset eller vänd enheten från ljuset. Håll fjärrkontrollen borta från fukt, värme, stötar och vibrationer. Test av fjärrkontrollen Fjärrkontrollens användningsområde visas nedan: Fjärrsensor 0,2 m - 6 m Allmän styrning För att slå på strömmen Tryck på ON/STANDBY knappen för att slå på eller av strömmen. Displayens ljusstyrkekontroll Tryck på knappen DIMMER (fjärrkontroll). Dimmer 1 (Displayen har låg ljusstyrka). Dimmer 2 (Displayen blir mindre ljus). Dimmer off (Displayen är ljusstark). Volymens automatiska intoning Om du stänger av och slår åter på enheten när volymen är inställd på 27 eller mer, startar volymen från 16 och tonas in till den senaste använda nivån. Volymkontroll Vrid volymratten mot VOLUME +/ (på huvudenheten) eller tryck på knappen VOL +/ (på fjärrkontrollen) för att höja eller sänka volymen. Stänga av ljudet För att stänga av ljudet, tryck på knappen (fjärrkontrollen). Tryck igen för att återställa volymen. Direktknapp för påslagningsfunktion När du trycker på någon av följande knappar slås enheten till. CD /, USB /, AUDIO IN, TUNER [DAB], OPEN/CLOSE (fjärrkontrollen): Den valda funktionen aktiveras. / (huvudenheten): Enheten sätts på och uppspelning av den senaste funktionen startar (CD, USB, AUDIO IN, TUNER, DAB) Automatisk avstängningsfunktion Huvudenheten går till standby-läge efter cirka 15 minuters inaktivitet vid: Audio In: Ingen upptäckt av ingångssignal. CD: I stoppläget eller ingen skiva. USB: I stoppläget eller ingen media. X-Bas-kontroll När strömmen först slås på, är enheten i läge extra bas. X-BASS indikatorn visas. För att avbryta, tryck på X- BASS-knappen. Bas eller Diskant-kontroll 1 Tryck på BASS/TREBLE för att välja Bass eller Treble respektive. 2 Inom cirka 5 sekunder tryck på VOL (+ eller ) knappen för att justera bas eller diskant Tryck på knappen SOUND (DEFAULT) för att återgå till standardinställningarna. SOUND DEFAULT visas på displayen. Standardljudinställningar: Bass = 0, Treble = 0, X-Bas = av Funktion Tryck på knappen FUNCTION upprepade gånger för att välja önskad funktion. CD FM STEREO FM MONO DAB AUDIO IN USB Hjälpfunktionen skyddar memorerade stationer i några timmer vid strömavbrott eller när strömsladden kopplas från. V-5

6 Inställning av klockan (Endast fjärrkontroll) Att lyssna på Android -enheter (fortsättning) 1 Sätt i kontakten i en heten. Enhet (Smartphone/Pekdator) Anslutare 2 Anslut enheten till huvudenheten via USB kon takten. I detta exempel är klockan satt enligt 24-timmars (0:00-23:59) systemet. 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck CLOCK. 3 Inom 10 sekunder, tryck ner knappen ENTER. För att justera dag, tryck på knappen eller och tryck sedan på knappen ENTER. 4 Tryck på knappen eller för att välja 24-timmars eller 12-timmars visning och tryck sedan på knappen ENTER. 24-timmars systemet syns. (0:00-23:59) 12-timmars systemet syns. (AM 12:00 - PM 11:59) 12-timmars systemet syns. (AM 0:00 - PM 11:59) 5 För att justera timmen, tryck på knappen eller och tryck sedan på knappen ENTER. Tryck eller för öka tiden med 1 timme. Håll den nere för öka fortlöpande. 6 För att justera minuterna, tryck på knappen eller och tryck sedan på knappen ENTER. Tryck på knappen eller en gång för öka tiden med 1 minut. Håll den nere för att ändra tiden framåt med 5-minutersintervall. För bekräfta tidvisningen: Tryck på knappen CLOCK. Tiden visas i ungefär 10 sekunder. När spänningen återfås då enheten kopplas till vägguttaget igen eller efter ett strömavbrott, ställ in klockan igen. För återställa klockan: Utför Inställning av klockan från steg 1. För ändra 24-timmar eller 12-timmarsystemet: 1 Nollställ allt programmerat innehåll. [Se Fabriksåterställning, nollställa hela minnet på sid. 17 för närmare detaljer.] 2 Utför Inställning av klockan från steg 1 och framåt. Att lyssna på Android -enheter Introduktion: Öppet tillbehör Open Accessory stöd gör att extern USB-maskinvara (ett Android USB tillbehör) kan interagera med en Android-driven enhet i ett särskilt tillbehörsläge. När en Android-driven enhet är i tillbehörsläge, fungerar det anslutna tillbehöret som USB-värd (driver buss- och uppräkningsenheter) och den Android-drivna enheten agerar i USB-tillbehörsrollen. Android USB-tillbehör är speciellt utformade för att ansluta till Android-drivna enheter och ansluta sig till Open Accessory protokollet, detta låter dem upptäcka Android-drivna enheter som stöder tillbehörsläget. V-6 USB-kontakt (medföljer ej) Android-enhet uppspelning 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck på knappen FUNCTION upprepade gånger (huvudenhet) för att välja USB-funktion. 3 Anslut enheten (smartphone/pekdatorn) till enheten. USB-media kommer att visas. 4 Tryck på play-knappen (på huvudenheten, fjärrkontrollen eller enheten). Om källenheten har en extra basfunktion eller equalizer, stäng av dem. Om dessa funktioner är på, kan Att koppla bort Android-enheten 1 Avsluta programmet (appar). 2 Koppla bort enheten från USB-uttaget. Olika funktioner Funktion Fjärrkontroll Handhavande Spår upp/ner Tryck under avspelning eller medan stannad. Om du trycker knappen medan stannad, tryck / för starta önskat spår. ljudet bli förvrängt. Inkommande samtal pausar uppspelningen/tillämpningen. När samtalen besvaras, kan konversationen endast höras genom den inbyggda högtalaren på den mobila enheten. Slå på enhetens högtalare eller koppla bort enheten för att starta konversationen. Snabbspolning framåt/ bakåt Support. Tryck och håll nere under avspelning. Släpp knappen för återuppta avspelning. Om icke-kompatibel enhet upptäcks visas, Dev No Kontroller (spela upp / pausa / hoppa upp / hoppa ner / snabbspolning framåt / snabbspolning bakåt) kommer att fungera baserat på faktiska applikationers (appar) kontroller som används på Android-enheter. Stoppknappen ( ) är funktionslös under uppspelning på Android-enhet. Android är ett varumärke tillhörigt Google Inc.

7 MICRO COMPONENT SYSTEM XL-DAB701 Att lyssna på CD eller MP3/WMA-CD Återuppta uppspelning efter stopp (återuppta uppspelning) (enbart för MP3/WMA) Du kan återuppta uppspelningen från det spår uppspelningen stoppas. 1 Medan en skiva spelas upp trycker du på en gång. 2 För att återuppta uppspelningen, tryck på CD / knappen. Uppspelningen återupptas från det spår där du stoppade. Om du vill avbryta uppspelningen: Tryck ner knappen två gånger. Olika skivfunktioner Funktion Spelning Paus Stopp Handhavande Tryck medan stannad. Tryck i uppspelningsläge. Tryck på / knappen för att återuppta uppspelningen från den pausade punkten. Tryck under avspelning. Skivuppspelning 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck på knappen FUNCTION upprepade gånger på huvudenheten för att välja CD-funktion. 3 Tryck på OPEN/CLOSE-knappen för att öppna skivfacket. 4 Placera skivan i skivfacet med etiketten uppåt. 5 Tryck OPEN/CLOSE knappen för att stänga skivsläden. 6 Tryck / (CD / ) för att starta avspelning. Avsluta uppspelning: Tryck på knappen. Varning: Placera inte två skivor i samma skivfack. Spela inte upp skivor med speciella former (hjärtformade, åttkantiga, etc). Detta kan orsaka felaktig funktion. Snurra inte på skivsläden under gång. Om strömmen bryts vänta tills strömmen är tillbaka. Uppträder störningar i TV- eller radiomottagning under CD-spelning ska avståndet mellan apparaterna ökas. Var noga med att placera 8 cm skivan i mitten av skivfacket. På grund av strukturen på skivinformationen tar det längre tid att läsa MP3/WMA skivor än en normal CD (cirka 20 till 90 sekunder). Anmärkning för CD eller MP3/WMA-skiva: Omskrivningsbara skivor som inte är slut, kan fortfarande spelas. Spår upp/ner Huvudenhet Fjärrkontroll Snabbspolning framåt/ bakåt Slumpmässig spelning Tryck under avspelning eller medan stannad. Om du trycker knappen medan stannad, tryck / för starta önskat spår. Tryck och håll nere under avspelning. Släpp knappen för återuppta avspelning. Att slumpvis spela alla spår: Tryck på knappen P.MODE på fjärrkontrollen upprepade gånger tills Random visas. Tryck på / (CD / ) knappen. För att annullera slumpmässig spelning: Tryck på P.MODE knappen igen. RDM indikatorn kommer nu att försvinna. Om du trycker ner knappen under slumpvis uppspelning, kan du gå till det av slumpvisfunktionen nästa valda spåret. Men du kan inte gå till föregående spår med -knappen. Början på det spår som spelas upp söks upp. Enheten väljer och spelar spåren automatiskt under slumpmässig spelning. (Spårordningen är valfri.) I mappläge på, kommer endast spår i vald mapp att spelas slumpvis. V-7

8 Att lyssna på CD eller MP3/WMA-CD (fortsättning) Repeterad spelning Repeterad spelning kan spela ett spår, alla spår eller en programmerad sekvens fortlöpande. För att repetera ett spår: Välj önskat spår med eller knappen. Tryck på knappen P.MODE upprepat tills Repeat One visas. Tryck på knappen / (CD / ). För att repetera alla spår. Tryck på knappen P.MODE upprepat tills Repeat All visas. Tryck på knappen / (CD / ). Repetera önskade spår: Gör stegen 1-5 i avsnittet Programmerad spelning på denna sida och tryck sedan på knappen P.MODE upprepade gånger tills Memory Repeat visas. För att upprepa en mapp: I Mappläge på (MP3/WMA), tryck på PRESET ( eller ) för att välja önskad mapp. Tryck på P.MODE-knappen flera gånger tills Repeat Folder visas. Tryck på / (CD / ) knappen. Annullering av repeterad spelning: Tryck på knappen P.MODE upprepat tills Normal visas och försvinner. För annullera programmerad spelning: I programmerat stoppläge, tryck ner knappen. Skärmen visar nu Memory Clear och allt programmerat innehåll kommer att raderas. Lägga spår till programmet: Om ett program tidigare lagrats, kommer MEM -indikatorn visas. Under stoppläget, tryck på MEMORY knappen en gång. Inom 10 sekunder, trycker du och håller ned ME- MORY igen. Följ sedan steg 2-3 för att lägga till spår. När skivfacket öppnas, stängs programmet automatiskt. Om du trycker ON/STANDBY knappen för att gå till beredskapsläget eller ändrar funktionen från CD till en annan raderas de programmerade musikvalen. Förfaringssätt för att spela upp MP3/ WMA-skiva med mappläge på Att spela upp CD-R/RW. 1 I funktionen CD, sätt i en MP3-/WMA-skiva. Tryck på knappen FOLDER för att visa information om skivan. MP3-indikator WMA-indikator TOTAL-indikator Varning: Efter att du utfört repeterad uppspelning, se till så att du trycker ner knappen. Annars fortsätter skivan att spelas upp oupphörligt. Programmerad uppspelning (CD) 1 Medan i stoppläget, tryck MEMORY knappen på fjärrkontrollen för att gå till läget spara programmering. 2 Tryck på eller knappen för att välja önskat spår. Valt spårnummer 3 Tryck MEMORY knappen för spara spårnumret. 4 Upprepa steg 2-3 för andra spår. Upp till 32 spår kan programmeras. Om du vill kontrollera de programmerade spåren under stopp-läge, tryck på knappen MEMORY upprepat. För att radera de programmerade spåren, tryck på CLEAR-knappen. 5 Tryck / (CD / ) för att starta avspelning. Programmerad uppspelning (MP3/WMA) 1 Medan i stoppläget, tryck MEMORY knappen för gå till läget spara programmering. 2 Tryck på knappen PRESET ( eller ) på fjärrkontrollen för att välja önskad mapp. Totalt antal mappar Totalt antal filer 2 Tryck på knappen PRESET ( eller ) för att välja önskad mapp för uppspelning. (Mappläge på) FOLDERindikator FOLDER nummer Första spårnumret i mappen 3 Välj önskad fil för uppspelning genom att trycka på knappen eller. 4 Tryck på knappen / (CD / ). Uppspelningen startar och filnamnet visas. Titel, Artist och Albumnamn visas om dessa finns inspelade på skivan. Om du spelar upp i mappläget, tryck på knappen PRESET ( eller ), och mappen kan väljas även om du befinner dig i uppspelnings-/pausläget. Den fortsätter i uppspelnings/pausläge på det första valda spåret av den valda mappen. Displayens innehåll kan ändras genom att trycka DISPLAY knappen. Filnamnsdisplay Mappvisning Tryck sedan på knappen eller (fjärrkontrollen) för att välja önskade spår. 3 Tryck på knappen MEMORY för att spara mapp- och spårnummer. 4 Upprepa stegen 2 3 för fler mappar/spår. Upp till 32 spår kan programmeras. 5 Tryck / (CD / ) för att starta avspelning. V-8 Räknedisplay Albumdisplay Titeldisplay Artistdisplay Om Not Supported visas, betyder det att Copyright protected WMA file eller Not supported playback file är vald.

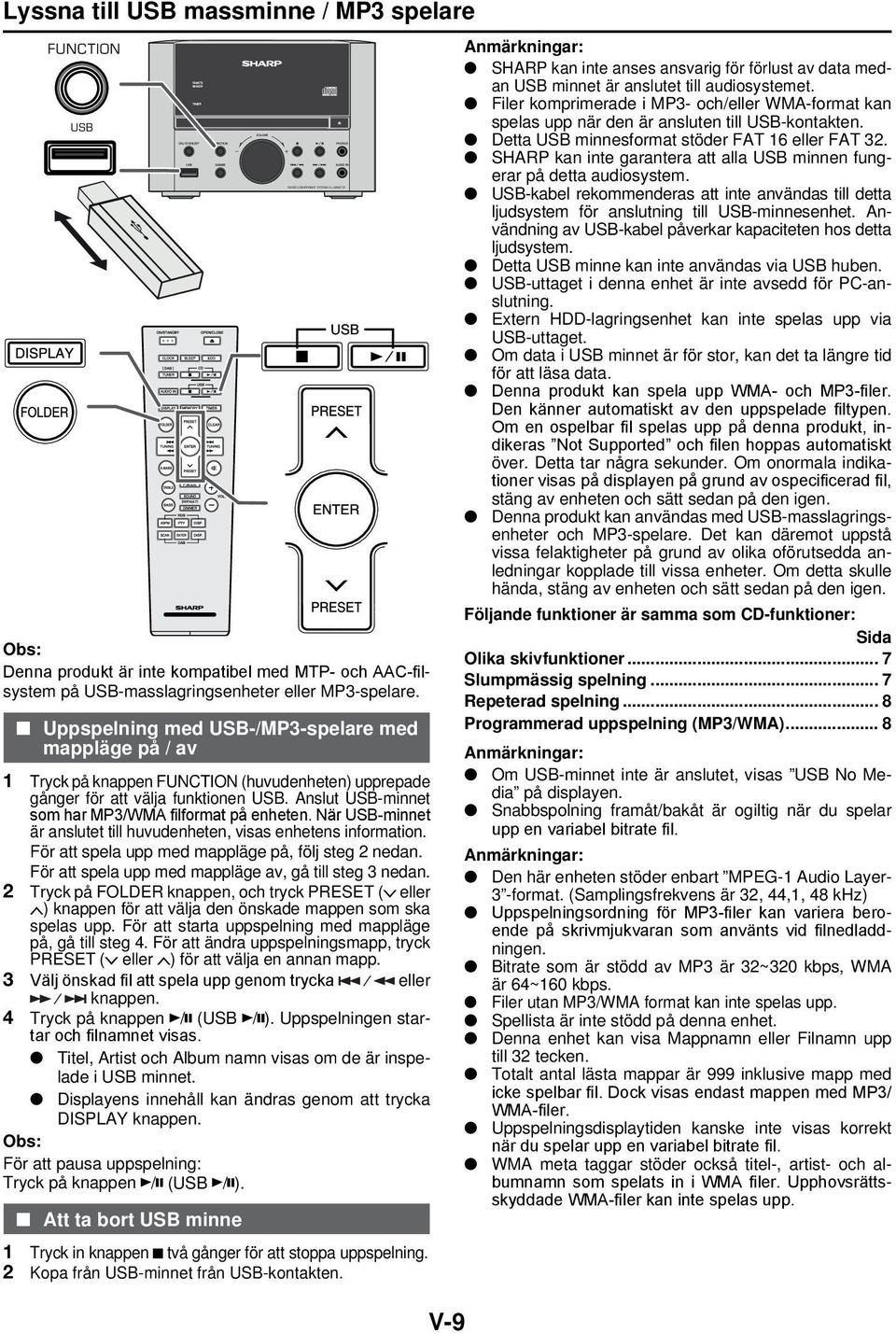

9 MICRO COMPONENT SYSTEM XL-DAB701 Lyssna till USB massminne / MP3 spelare Denna produkt är inte kompatibel med MTP- och AAC-filsystem på USB-masslagringsenheter eller MP3-spelare. Uppspelning med USB-/MP3-spelare med mappläge på / av 1 Tryck på knappen FUNCTION (huvudenheten) upprepade gånger för att välja funktionen USB. Anslut USB-minnet som har MP3/WMA filformat på enheten. När USB-minnet är anslutet till huvudenheten, visas enhetens information. För att spela upp med mappläge på, följ steg 2 nedan. För att spela upp med mappläge av, gå till steg 3 nedan. 2 Tryck på FOLDER knappen, och tryck PRESET ( eller ) knappen för att välja den önskade mappen som ska spelas upp. För att starta uppspelning med mappläge på, gå till steg 4. För att ändra uppspelningsmapp, tryck PRESET ( eller ) för att välja en annan mapp. 3 Välj önskad fil att spela upp genom trycka eller knappen. 4 Tryck på knappen / (USB / ). Uppspelningen startar och filnamnet visas. Titel, Artist och Album namn visas om de är inspelade i USB minnet. Displayens innehåll kan ändras genom att trycka DISPLAY knappen. För att pausa uppspelning: Tryck på knappen / (USB / ). Att ta bort USB minne 1 Tryck in knappen två gånger för att stoppa uppspelning. 2 Kopa från USB-minnet från USB-kontakten. V-9 SHARP kan inte anses ansvarig för förlust av data medan USB minnet är anslutet till audiosystemet. Filer komprimerade i MP3- och/eller WMA-format kan spelas upp när den är ansluten till USB-kontakten. Detta USB minnesformat stöder FAT 16 eller FAT 32. SHARP kan inte garantera att alla USB minnen fungerar på detta audiosystem. USB-kabel rekommenderas att inte användas till detta ljudsystem för anslutning till USB-minnesenhet. Användning av USB-kabel påverkar kapaciteten hos detta ljudsystem. Detta USB minne kan inte användas via USB huben. USB-uttaget i denna enhet är inte avsedd för PC-anslutning. Extern HDD-lagringsenhet kan inte spelas upp via USB-uttaget. Om data i USB minnet är för stor, kan det ta längre tid för att läsa data. Denna produkt kan spela upp WMA- och MP3-filer. Den känner automatiskt av den uppspelade filtypen. Om en ospelbar fil spelas upp på denna produkt, indikeras Not Supported och filen hoppas automatiskt över. Detta tar några sekunder. Om onormala indikationer visas på displayen på grund av ospecificerad fil, stäng av enheten och sätt sedan på den igen. Denna produkt kan användas med USB-masslagringsenheter och MP3-spelare. Det kan däremot uppstå vissa felaktigheter på grund av olika oförutsedda anledningar kopplade till vissa enheter. Om detta skulle hända, stäng av enheten och sätt sedan på den igen. Följande funktioner är samma som CD-funktioner: Sida Olika skivfunktioner... 7 Slumpmässig spelning... 7 Repeterad spelning... 8 Programmerad uppspelning (MP3/WMA)... 8 Om USB-minnet inte är anslutet, visas USB No Media på displayen. Snabbspolning framåt/bakåt är ogiltig när du spelar upp en variabel bitrate fil. Den här enheten stöder enbart MPEG-1 Audio Layer- 3 -format. (Samplingsfrekvens är 32, 44,1, 48 khz) Uppspelningsordning för MP3-filer kan variera beroende på skrivmjukvaran som använts vid filnedladdningen. Bitrate som är stödd av MP3 är 32~320 kbps, WMA är 64~160 kbps. Filer utan MP3/WMA format kan inte spelas upp. Spellista är inte stödd på denna enhet. Denna enhet kan visa Mappnamn eller Filnamn upp till 32 tecken. Totalt antal lästa mappar är 999 inklusive mapp med icke spelbar fil. Dock visas endast mappen med MP3/ WMA-filer. Uppspelningsdisplaytiden kanske inte visas korrekt när du spelar upp en variabel bitrate fil. WMA meta taggar stöder också titel-, artist- och albumnamn som spelats in i WMA filer. Upphovsrättsskyddade WMA-filer kan inte spelas upp.

10 MICRO COMPONENT SYSTEM XL-DAB701 Lyssning till radio Memorering av station Du kan memorera 30 FM stationer i minnet och återkalla dem med knapptryck. (Förinställning) 1 Utför stegen 2-3 i Stationsinställning. 2 Tryck MEMORY. Stationsinställning 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck på knappen TUNER [DAB] (fjärrkontroll) eller knappen FUNCTION (huvudenhet) upprepade gånger för att välja FM Stereo eller FM Mono. 3 Manuell inställning: Tryck ner knappen TUNING ( eller ) upprepade gånger för att ställa in önskad station. Automatisk inställning: Tryck och håll ned TUNING ( eller ) knappen. Genomsökningen startar automatiskt och kanalväljaren stannar vid första mottagbara sändningsstation. Vid radiostörningar stannar sökinställning automatiskt. Sökinställning hoppar över svaga signalstationer. För avbryta sökinställning, tryck TUNING ( el- ler ) knappen igen. Frekvensen visas först och sedan lyser RDS indikatorn när en RDS (Radio Data System) station ställs in. Slutligen syns stations-namnet. Automatisk stationsinställning kan göras för RDS stationer ASPM. Hänvisa till sidan 11. För motta FM stereosändning: Tryck på knappen TUNER [DAB] för att välja stereoläge. ST -indikatorn visas. och syns vid FMsändning i stereo. Om FM mottagning är svag, tryck TUNER [DAB] knappen så ST indikatorn slocknar. Mottagningen ändras till mono och ljudet blir klarare. 3 Inom 30 sekunder, trycker du på knappen PRESET ( eller ) för att välja förinställt kanalnummer. Programmera stationerna i minnet i ordningsföljd från kanal 1. 4 Inom 30 sekunder, tryck på knappen MEMORY för att lagra stationen i minnet. Om MEM och indikatorerna för förinställda nummer slocknar innan stationen programmerats, repetera förfarandet från steg 2. 5 Repetera stegen 1-4 för ställa in andra stationer eller ändra förinställd station. När en ny station sparas, raderas stationen som tidigare hade sparats i det kanalnumret. Hjälpfunktionen skyddar memorerade stationer i några timmer vid strömavbrott eller när strömsladden kopplas från. Stationssnabbval Tryck på knappen PRESET ( eller ) -knappen för att välja önskad station. För söka upp förinställda stationer 1 Tryck och håll nere PRESET ( eller ) -knappen tills det förinställda numret blinkar. De programmerade stationerna ställs in i följd, i 5 sekunder vardera. 2 Tryck PRESET ( eller ) knappen igen när önskad station sökts upp. För radera hela förinställda minnet 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck på knappen FUNCTION (huvudenhet) upprepade gånger eller TUNER [DAB] (fjärrkontrollen) för att välja Tuner- eller DAB-funktion. 3 I Tuner- eller DAB-funktionen, tryck och håll nere knappen CLEAR (fjärrkontrollen) tills Tuner Clear eller DAB Clear visas. V-10

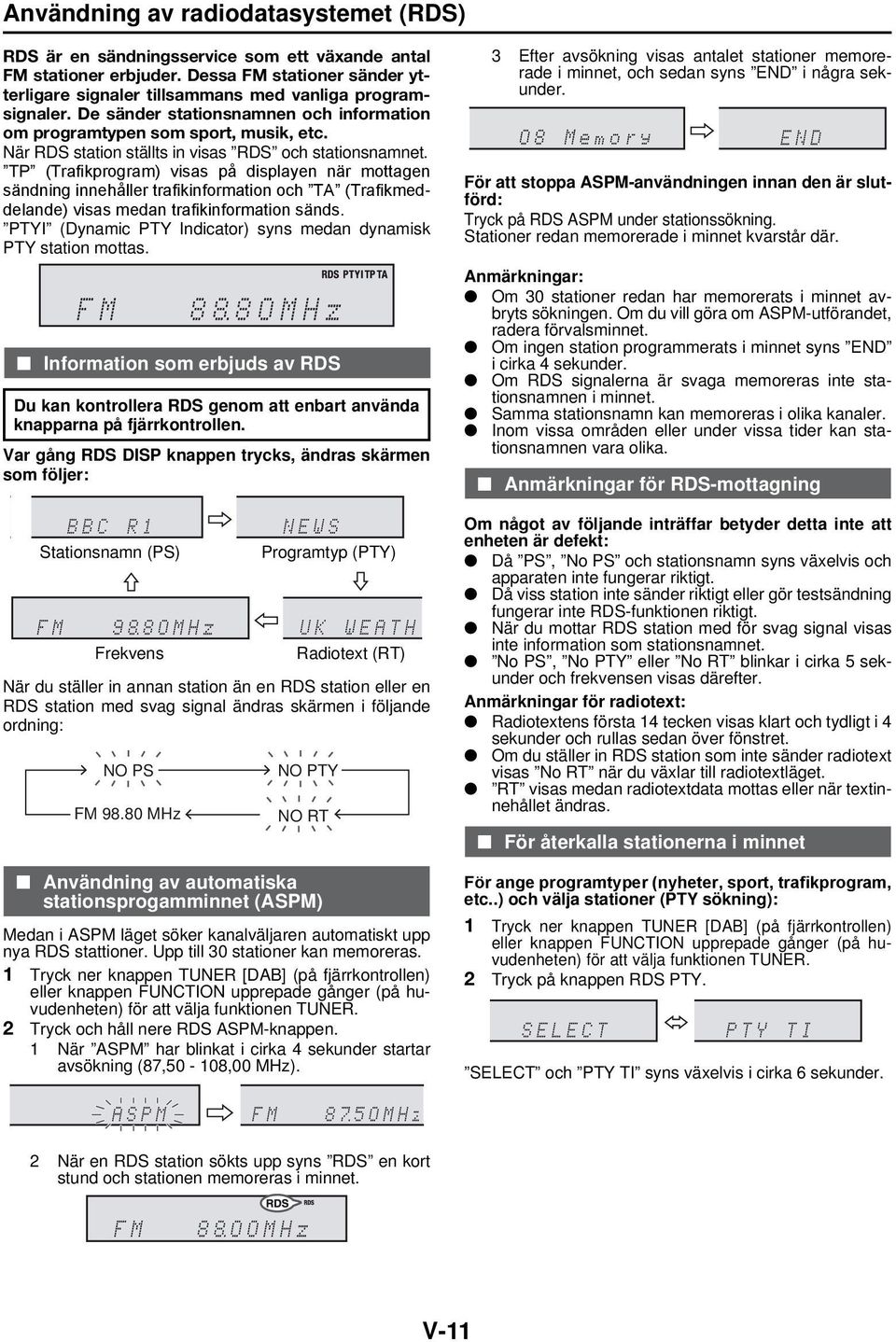

11 Användning av radiodatasystemet (RDS) RDS är en sändningsservice som ett växande antal FM stationer erbjuder. Dessa FM stationer sänder ytterligare signaler tillsammans med vanliga programsignaler. De sänder stationsnamnen och information om programtypen som sport, musik, etc. När RDS station ställts in visas RDS och stationsnamnet. TP (Trafikprogram) visas på displayen när mottagen sändning innehåller trafikinformation och TA (Trafikmeddelande) visas medan trafikinformation sänds. PTYI (Dynamic PTY Indicator) syns medan dynamisk PTY station mottas. Information som erbjuds av RDS Du kan kontrollera RDS genom att enbart använda knapparna på fjärrkontrollen. Var gång RDS DISP knappen trycks, ändras skärmen som följer: Stationsnamn (PS) Frekvens Programtyp (PTY) Radiotext (RT) När du ställer in annan station än en RDS station eller en RDS station med svag signal ändras skärmen i följande ordning: NO PS FM MHz NO PTY NO RT Användning av automatiska stationsprogamminnet (ASPM) Medan i ASPM läget söker kanalväljaren automatiskt upp nya RDS stattioner. Upp till 30 stationer kan memoreras. 1 Tryck ner knappen TUNER [DAB] (på fjärrkontrollen) eller knappen FUNCTION upprepade gånger (på huvudenheten) för att välja funktionen TUNER. 2 Tryck och håll nere RDS ASPM-knappen. 1 När ASPM har blinkat i cirka 4 sekunder startar avsökning (87,50-108,00 MHz). 3 Efter avsökning visas antalet stationer memorerade i minnet, och sedan syns END i några sekunder. För att stoppa ASPM-användningen innan den är slutförd: Tryck på RDS ASPM under stationssökning. Stationer redan memorerade i minnet kvarstår där. Om 30 stationer redan har memorerats i minnet avbryts sökningen. Om du vill göra om ASPM-utförandet, radera förvalsminnet. Om ingen station programmerats i minnet syns END i cirka 4 sekunder. Om RDS signalerna är svaga memoreras inte stationsnamnen i minnet. Samma stationsnamn kan memoreras i olika kanaler. Inom vissa områden eller under vissa tider kan stationsnamnen vara olika. Anmärkningar för RDS-mottagning Om något av följande inträffar betyder detta inte att enheten är defekt: Då PS, No PS och stationsnamn syns växelvis och apparaten inte fungerar riktigt. Då viss station inte sänder riktigt eller gör testsändning fungerar inte RDS-funktionen riktigt. När du mottar RDS station med för svag signal visas inte information som stationsnamnet. No PS, No PTY eller No RT blinkar i cirka 5 sekunder och frekvensen visas därefter. Anmärkningar för radiotext: Radiotextens första 14 tecken visas klart och tydligt i 4 sekunder och rullas sedan över fönstret. Om du ställer in RDS station som inte sänder radiotext visas No RT när du växlar till radiotextläget. RT visas medan radiotextdata mottas eller när textinnehållet ändras. För återkalla stationerna i minnet För ange programtyper (nyheter, sport, trafikprogram, etc..) och välja stationer (PTY sökning): 1 Tryck ner knappen TUNER [DAB] (på fjärrkontrollen) eller knappen FUNCTION upprepade gånger (på huvudenheten) för att välja funktionen TUNER. 2 Tryck på knappen RDS PTY. SELECT och PTY TI syns växelvis i cirka 6 sekunder. 2 När en RDS station sökts upp syns RDS en kort stund och stationen memoreras i minnet. V-11

12 Användning av radiodatasystemet (RDS) (fortsättning) 3 Inom 6 sekunder, tryck TUNING ( eller ) knappen för välja programtypen. Var gång knappen trycks växlar programtypen. 4 Medan vald programtyp blinkar, tryck (inom 6 sekunder) RDS PTY. Lyssna på DAB+ Om DAB+ (Digital Audio Broadcasting) Digital Audio Broadcasting är ett digitalt transmissionssystem där ljudsignaler omvandlas till digitala signaler för sändning. DAB sänds som en grupp data som kallas multiplex (ensemble), som kan innehålla en eller flera stationer (tjänster). Varje station innehåller en primär tjänst och det kan finnas en eller flera sekundära tjänster. Detta gör att flera program eller tjänster kan sändas på en enda frekvens DAB + SIGNAL När vald programtyp har lyst i 2 sekunder syns SEARCH och sökning börjar. Om displayen har slutat blinka, börja igen från steg 2. Om enheten hittar en önskad programtyp, tänds motsvarande kanalnummer i ungefär 8 sekunder, och därefter förblir stationsnamnet tänt. Om du vill lyssna till samma programmerade typ från annan station, tryck RDS PTY knappen medan kanalnumret eller stationsnamnet blinkar. Enheten söker nästa station. Om ingen station hittas syns Not Found i 4 sekunder. Om du väljer trafikprogrammet: Om du väljer trafikprogrammet (TP) i steg 3 syns TP. (Detta betyder inte att du kan lyssna till trafikprogrammet vid detta tillfälle.) När trafikinformation sänds syns TA. Beskrivningar av PTY (Programme Type) koder, TP (Traffic Programme) och TA (Traffic Announcement). NEWS POP M SOCIAL FOLK M AFFAIRS ROCK M RELIGION DOCUMENT INFO EASY M PHONE IN TEST SPORT LIGHT M TRAVEL ALARM EDUCATE CLASSICS LEISURE NONE DRAMA OTHER M JAZZ TP CULTURE WEATHER COUNTRY TA SCIENCE FINANCE NATION M VARIED CHILDREN OLDIES Autoskanning MULTIPLEX (ENSEMBLE) TJÄNSTER TJÄNSTEKOMPO- NENTER (STATIO- NER) När den slås på för första gången, skannar enheten radiostationer automatiskt att skapa en stationslista. För att utföra autoskanning igen: 1 Tryck på knaappen TUNER [DAB] tills DAB visas på displayen. 2 Tryck på DAB SCAN-knappen på fjärrkontrollen i mer än 3 sekunder. Skanning påbörjas. + Numret för den Skanningsprogressen mottagna stationen Antalet hittade stationer och skanningsprocessen visas på displayen. Efter skanningen: Den första stationen i listan markeras och du kommer att höra den i högtalarna. För att lyssna på andra stationer, se Att välja en station i stationslistan på sidan 13. Om ingen station hittas, visas No Service. V-12

13 Lyssna på DAB+ (fortsättning) Att välja en station i stationslistan När en DAB+ -station tas emot kan du välja stationer i stationslistan. 1 Tryck på knaappen TUNER [DAB] tills DAB visas på displayen. 2 Samtidigt som du tar emot en DAB+ station trycker du på TUNING ( eller ) för att völja den önskade stationen. Namn på det aktuell station Ändra informationsdisplayen Du kan växla DAB+ displayinformation. Tryck på knappen DAB DISP. Varje gång knappen trycks in ändras informationsdisplayen i följande ordning. När No Service visas, tillåter knappen DAB DISP inte dig att ändra visningen. [Stationsnamn] Namnet på den station som valts 3 Inom 10 sekunder trycker du på DAB ENTER-knappen på fjärrkontrollen för att ställa in önskad station. [Signalkvalitet] [Rullande text] Manuell inställning [Läge] [Programtyp] Du kan manuellt lagra stationer som Autoskanning inte kan hitta. Om mottagningen är dålig kan du justera känsligheten. Manuell inställning är endast tillgänglig efter Autoskanning. Utför Autoskanning först. 1 Tryck på knaappen TUNER [DAB] tills DAB visas på displayen. 2 Tryck på knappen DAB SCAN en gång. 3 Inom 10 sekunder, tryck på knappen TUNING ( eller ) för att välja DAB+ frekvensen. 4 Inom 10 sekunder, tryck på knappen DAB ENTER. G: Bra, B: Dålig) Mottagningskänslighet visas. Procentsiffran anger den nuvarande nivån. Om nivån är för låg, flytta antennen eller enheten för att förbättra mottagningen. 5 Tryck på DAB ENTER-knappen igen för att lagra stationen och avsluta manuell inställning. För att radera alla skannade stationer, se Fabriksåterställning, nollställa hela minnet på sidan 17. [Kanal/frekvens] [Stationsnamn] Stationsnamn visas. (anges som standard) [Multiplexnamn] [Rullande text] Information rullar över displayen när den skickas från stationen. [Programtyp] En beskrivning av den typ av innehåll som sänds av stationen. [Multiplexnamn] Namnet på den multiplex (ensemble), som tillhandahåller den aktuella tjänsten. [Kanal/frekvens] DAB+ kanal och frekvens för stationen. (Frekvens visas med två decimaler) [Läge] Dataöverföringshastighet och kanaltyp (stereo eller mono) visas. [Signalkvalitet] Signalkvaliteten visas som en siffra (0-100). [85-100: Bra, 70-84: Acceptabel, 0-69: Dålig] V-13

14 Ändra informationsdisplayen (fortsättning) Memorering av station Du kan memorera 30 DAB stationer i minnet och återkalla dem med knapptryck. (Förinställning) 1 Ställ in önskad DAB-station. 2 Tryck MEMORY. 3 Inom 30 sekunder, trycker du på knappen PRESET ( eller ) för att välja förinställt kanalnummer. Programmera stationerna i minnet i ordningsföljd från kanal 1. 4 Inom 30 sekunder, tryck på knappen MEMORY för att lagra stationen i minnet. Om MEM och indikatorerna för förinställda nummer slocknar innan stationen programmerats, repetera förfarandet från steg 2. 5 Repetera stegen 1-4 för ställa in andra stationer eller ändra förinställd station. När en ny station sparas, raderas stationen som tidigare hade sparats i det kanalnumret. Obs För radera hela förinställda minnet, se För radera hela förinställda minnet på sidan 10. DAB-frekvenstabell (BAND III) Frekvens Etikett Frekvens Etikett 174,928 MHz 5A 208,064 MHz 9D 176,640 MHz 5B 209,936 MHz 10A 178,352 MHz 5C 211,648 MHz 10B 180,064 MHz 5D 213,360 MHz 10C 181,936 MHz 6A 215,072 MHz 10D 183,648 MHz 6B 216,928 MHz 11A 185,360 MHz 6C 218,640 MHz 11B 187,072 MHz 6D 220,352 MHz 11C 188,928 MHz 7A 222,064 MHz 11D 190,640 MHz 7B 223,936 MHz 12A 192,352 MHz 7C 225,648 MHz 12B 194,064 MHz 7D 227,360 MHz 12C 195,936 MHz 8A 229,072 MHz 12D 197,648 MHz 8B 230,784 MHz 13A 199,360 MHz 8C 232,496 MHz 13B 201,072 MHz 8D 234,208 MHz 13C 202,928 MHz 9A 235,776 MHz 13D 204,640 MHz 9B 237,488 MHz 13E 206,352 MHz 9C 239,200 MHz 13F * Frekvenser visas med två decimaler på den här enheten. V-14 Timer och automatisk avstängning (Endast fjärrkontroll) Timeravspelning: Enheten slås till och spelar önskad källa (CD, TUNER, DAB, USB, AUDIO IN) vid förinställd tid. Denna enhet har 2 timertyper: ONCE TIMER (Engångstimer) och DAILY TIMER (Daglig timer). Engångstimer ( indikator): Engångstimeruppspelning går igång en gång enbart vid en förinställd tid. Daglig timer ( DAILY indikator): Daglig timeruppspelning går igång vid samma förinställda tid varje dag som vi ställt in. Till exempel, ställ in timern för vakna upp varje morgon. Använda engångtimer och dagstimer gemensamt: Till exempel, använd engångstimern för att lyssna på ett radioprogram, och använd den dagliga timern för att vakna. 1 Ställa in den dagliga och engångstimern (sidorna 14-15). 1 minut eller mer Dagstimer Start Stopp Timeravspelning Engångstimer Start Stopp Före inställning av timern: Kontrollera att klockan är inställd till korrekt tid (hänvisa till sidan 6). Om inte inställd kan du inte använda timerfunktionen. För timeravspelning: Anslut USB eller ladda skivor som ska spelas. 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck TIMER. 3 Trycker du på knappen eller för att välja Once eller Daily, och tryck sedan på knappen ENTER. 4 Trycker du på knappen eller för att välja Timer Set, och tryck sedan på knappen ENTER. 5 För att välja timeruppspelningskälla (CD, TUNER, DAB, USB, AUDIO IN), tryck på knappen eller. Tryck på knappen ENTER. När du väljer tuner eller DAB, väljer du station med eller och trycker sedan på ENTERknappen. Om en station inte har programmerats visas No Preset och timerinställningen annulleras. För att memorera en station, se Memorering av station på sidan 10 eller För att justera dag, tryck på knappen eller och tryck sedan på knappen ENTER. 7 Tryck eller för justera timmen och tryck sedan ENTER. 8 För att justera minuterna, tryck på knappen elller och tryck sedan på knappen ENTER. 9 Ställ in sluttiden som i stegen 7 och 8 ovan. 10 Om du vill justera volymen trycker du på eller knappen och tryck sedan på knappen ENTER. 11 Tryck på ON/STANDBY knappen för att gå till ström standby-läget. TIMER -indikatorn tänds.

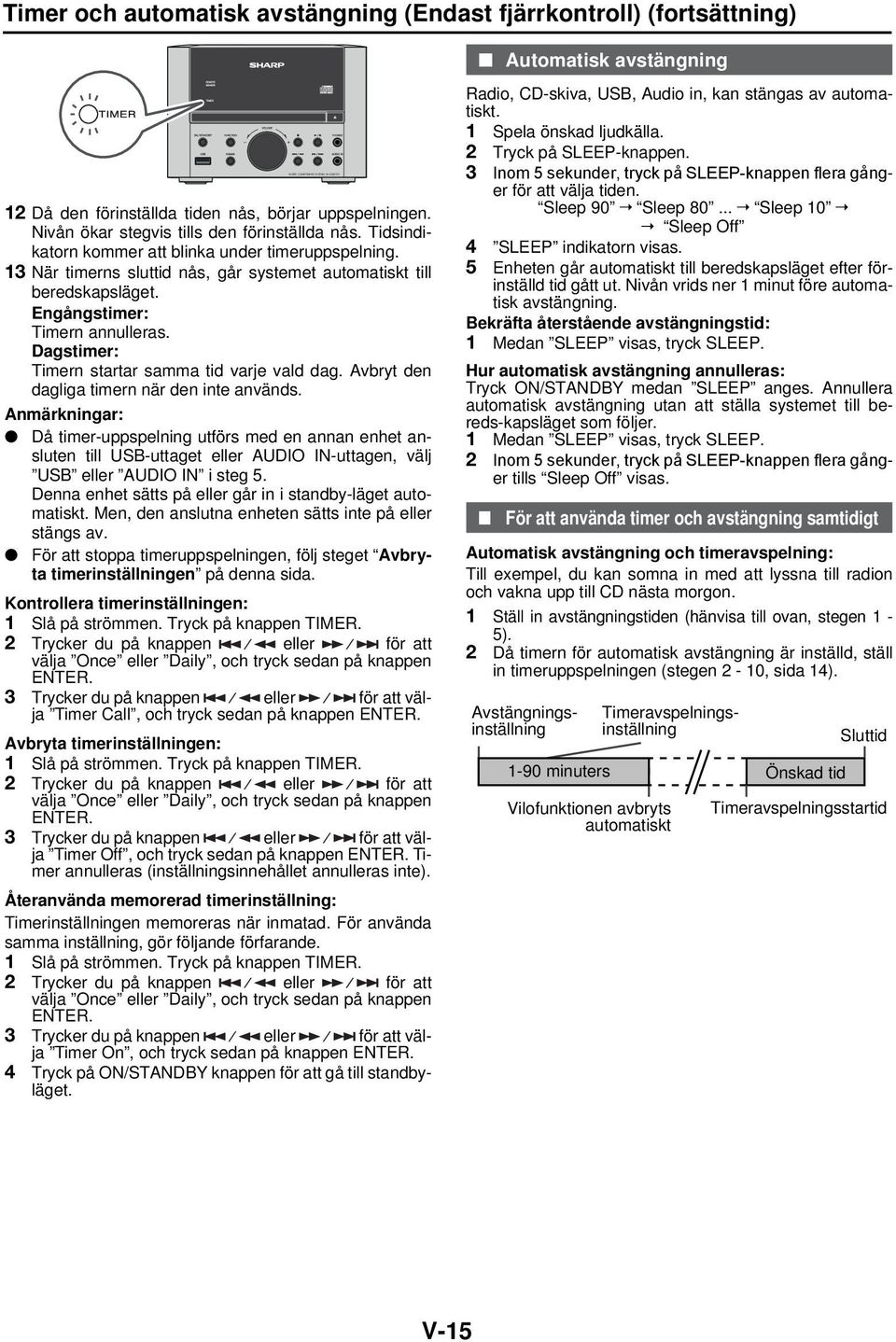

15 MICRO COMPONENT SYSTEM XL-DAB701 Timer och automatisk avstängning (Endast fjärrkontroll) (fortsättning) Automatisk avstängning 12 Då den förinställda tiden nås, börjar uppspelningen. Nivån ökar stegvis tills den förinställda nås. Tidsindikatorn kommer att blinka under timeruppspelning. 13 När timerns sluttid nås, går systemet automatiskt till beredskapsläget. Engångstimer: Timern annulleras. Dagstimer: Timern startar samma tid varje vald dag. Avbryt den dagliga timern när den inte används. Då timer-uppspelning utförs med en annan enhet ansluten till USB-uttaget eller AUDIO IN-uttagen, välj USB eller AUDIO IN i steg 5. Denna enhet sätts på eller går in i standby-läget automatiskt. Men, den anslutna enheten sätts inte på eller stängs av. För att stoppa timeruppspelningen, följ steget Avbryta timerinställningen på denna sida. Kontrollera timerinställningen: 1 Slå på strömmen. Tryck på knappen TIMER. 2 Trycker du på knappen eller för att välja Once eller Daily, och tryck sedan på knappen ENTER. 3 Trycker du på knappen eller för att välja Timer Call, och tryck sedan på knappen ENTER. Avbryta timerinställningen: 1 Slå på strömmen. Tryck på knappen TIMER. 2 Trycker du på knappen eller för att välja Once eller Daily, och tryck sedan på knappen ENTER. 3 Trycker du på knappen eller för att välja Timer Off, och tryck sedan på knappen ENTER. Timer annulleras (inställningsinnehållet annulleras inte). Återanvända memorerad timerinställning: Timerinställningen memoreras när inmatad. För använda samma inställning, gör följande förfarande. 1 Slå på strömmen. Tryck på knappen TIMER. 2 Trycker du på knappen eller för att välja Once eller Daily, och tryck sedan på knappen ENTER. 3 Trycker du på knappen eller för att välja Timer On, och tryck sedan på knappen ENTER. 4 Tryck på ON/STANDBY knappen för att gå till standbyläget. Radio, CD-skiva, USB, Audio in, kan stängas av automatiskt. 1 Spela önskad ljudkälla. 2 Tryck på SLEEP-knappen. 3 Inom 5 sekunder, tryck på SLEEP-knappen flera gånger för att välja tiden. Sleep 90 Sleep Sleep 10 Sleep Off 4 SLEEP indikatorn visas. 5 Enheten går automatiskt till beredskapsläget efter förinställd tid gått ut. Nivån vrids ner 1 minut före automatisk avstängning. Bekräfta återstående avstängningstid: 1 Medan SLEEP visas, tryck SLEEP. Hur automatisk avstängning annulleras: Tryck ON/STANDBY medan SLEEP anges. Annullera automatisk avstängning utan att ställa systemet till bereds-kapsläget som följer. 1 Medan SLEEP visas, tryck SLEEP. 2 Inom 5 sekunder, tryck på SLEEP-knappen flera gånger tills Sleep Off visas. För att använda timer och avstängning samtidigt Automatisk avstängning och timeravspelning: Till exempel, du kan somna in med att lyssna till radion och vakna upp till CD nästa morgon. 1 Ställ in avstängningstiden (hänvisa till ovan, stegen 1-5). 2 Då timern för automatisk avstängning är inställd, ställ in timeruppspelningen (stegen 2-10, sida 14) minuters Avstängningsinställning Timeravspelningsinställning Vilofunktionen avbryts automatiskt Önskad tid Sluttid Timeravspelningsstartid V-15

16 MICRO COMPONENT SYSTEM XL-DAB701 Förbättring av ditt system Anslutningssladden ingår inte. Köp en i handeln anskaffbar sladd som visas nedan. Felsökningsdiagram Om felaktigheter finns i denna produkt, kontrollera följande före du kontaktar auktoriserd SHARP återförsäljare eller serviceverkstad. Allmänt Portabla ljudspelare etc. Audio sladd ( medföljer ej) Lyssna på uppspelat ljud från portabel ljudspelare, etc. 1 Använd anslutningssladd för att ansluta den portabla ljudspelaren etc. till AUDIO IN-uttaget. 2 Tryck på ON/STANDBY knappen för att slå till strömmen. 3 Tryck ner knappen AUDIO IN (på fjärrkontrollen) eller knappen FUNCTION upprepade gånger (på huvudenheten) för att välja funktionen AUDIO IN. 4 Spela upp den anslutna utrustningen. Om volymnivån för den anslutna enheten är för hög kan ljudstörningar inträffa. Skulle detta inträffa, justera volymen på den anslutna enheten. Förhindra störningar genom att placera enheten på avstånd från TV:n. Hörlurar Ställ inte upp volymen till max vid start. Överdrivet ljudtryck från öronsnäckor och hörlurar kan orsaka hörselskador. Minska nivån innan hörlurarna kopplas till eller från. Se till att hörlurarna har en anslutningsplugg på 3,5 mm och en impedans på 16 till 50 ohm. Rekommenderad impedans är 32 ohm. När hörlurarna sticks in kopplas högtalarna automatiskt ur. Symptom Klockan är inte inställd till rätt tid. Enheten svarar inte när knapp trycks. Inget ljud hörs. Fjärrkontroll Symptom Fjärrkontrollen fungerar inte. Tuner/DAB Symptom Ovanliga störningar hörs fortlöpande från radion. Station Full visas när du utför DAB manuell inställning. Möjlig orsak Ett strömavbrott har inträffat. Ställ klockan. (Se sidan 6) Sätt enheten till beredskapsläget och slå sedan till strömmen igen. Om enheten fortfarande fungerar felaktigt, återställ den. (Se sid. 17) Volymen är inställd på Min. Hörlurarna är anslutna. Högtalarkablarna är inte anslutna. Möjlig orsak Enhetens växelströmskabel är inte är ansluten. Batteripolariteten är fel. Batterierna är slut. Avståndet eller vinkeln är felaktig. Fjärrkontrollsensorn tar emot starkt ljus. Möjlig orsak Enheten är placerad nära en TV eller dator. FM/DAB-antennen är inte rätt placerad. Flytta antennen bort från nätkabeln om de är nära varandra. Stationsminnet är fullt. För att återställa, utför autoskanning. (Se sidan 12.) V-16

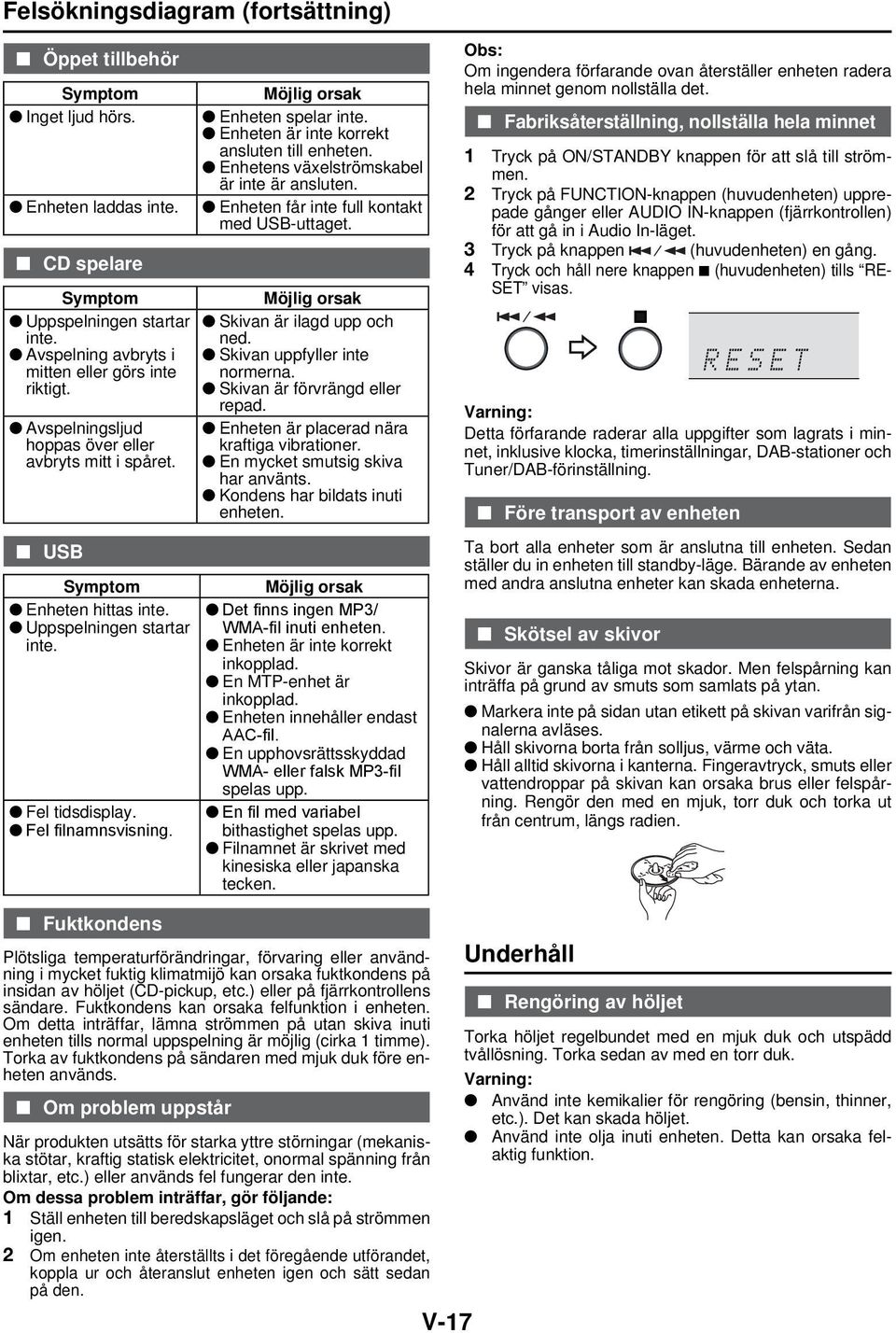

17 Felsökningsdiagram (fortsättning) Öppet tillbehör Symptom Inget ljud hörs. Enheten laddas inte. CD spelare Symptom Uppspelningen startar inte. Avspelning avbryts i mitten eller görs inte riktigt. Avspelningsljud hoppas över eller avbryts mitt i spåret. USB Symptom Enheten hittas inte. Uppspelningen startar inte. Fel tidsdisplay. Fel filnamnsvisning. Möjlig orsak Enheten spelar inte. Enheten är inte korrekt ansluten till enheten. Enhetens växelströmskabel är inte är ansluten. Enheten får inte full kontakt med USB-uttaget. Möjlig orsak Skivan är ilagd upp och ned. Skivan uppfyller inte normerna. Skivan är förvrängd eller repad. Enheten är placerad nära kraftiga vibrationer. En mycket smutsig skiva har använts. Kondens har bildats inuti enheten. Möjlig orsak Det finns ingen MP3/ WMA-fil inuti enheten. Enheten är inte korrekt inkopplad. En MTP-enhet är inkopplad. Enheten innehåller endast AAC-fil. En upphovsrättsskyddad WMA- eller falsk MP3-fil spelas upp. En fil med variabel bithastighet spelas upp. Filnamnet är skrivet med kinesiska eller japanska tecken. Om ingendera förfarande ovan återställer enheten radera hela minnet genom nollställa det. Fabriksåterställning, nollställa hela minnet 1 Tryck på ON/STANDBY knappen för att slå till strömmen. 2 Tryck på FUNCTION-knappen (huvudenheten) upprepade gånger eller AUDIO IN-knappen (fjärrkontrollen) för att gå in i Audio In-läget. 3 Tryck på knappen (huvudenheten) en gång. 4 Tryck och håll nere knappen (huvudenheten) tills RE- SET visas. Varning: Detta förfarande raderar alla uppgifter som lagrats i minnet, inklusive klocka, timerinställningar, DAB-stationer och Tuner/DAB-förinställning. Före transport av enheten Ta bort alla enheter som är anslutna till enheten. Sedan ställer du in enheten till standby-läge. Bärande av enheten med andra anslutna enheter kan skada enheterna. Skötsel av skivor Skivor är ganska tåliga mot skador. Men felspårning kan inträffa på grund av smuts som samlats på ytan. Markera inte på sidan utan etikett på skivan varifrån signalerna avläses. Håll skivorna borta från solljus, värme och väta. Håll alltid skivorna i kanterna. Fingeravtryck, smuts eller vattendroppar på skivan kan orsaka brus eller felspårning. Rengör den med en mjuk, torr duk och torka ut från centrum, längs radien. Fuktkondens Plötsliga temperaturförändringar, förvaring eller användning i mycket fuktig klimatmijö kan orsaka fuktkondens på insidan av höljet (CD-pickup, etc.) eller på fjärrkontrollens sändare. Fuktkondens kan orsaka felfunktion i enheten. Om detta inträffar, lämna strömmen på utan skiva inuti enheten tills normal uppspelning är möjlig (cirka 1 timme). Torka av fuktkondens på sändaren med mjuk duk före enheten används. Om problem uppstår När produkten utsätts för starka yttre störningar (mekaniska stötar, kraftig statisk elektricitet, onormal spänning från blixtar, etc.) eller används fel fungerar den inte. Om dessa problem inträffar, gör följande: 1 Ställ enheten till beredskapsläget och slå på strömmen igen. 2 Om enheten inte återställts i det föregående utförandet, koppla ur och återanslut enheten igen och sätt sedan på den. V-17 Underhåll Rengöring av höljet Torka höljet regelbundet med en mjuk duk och utspädd tvållösning. Torka sedan av med en torr duk. Varning: Använd inte kemikalier för rengöring (bensin, thinner, etc.). Det kan skada höljet. Använd inte olja inuti enheten. Detta kan orsaka felaktig funktion.

18 Specifikationer Som ett led i fortlöpande tekniska förbättringar förbehåller sig SHARP rätten att göra ändringar i utformning och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkade enheter. Det kan finnas vissa avvikelser från dessa värden för individuella enheter. Allmänt Strömkälla Effektförbrukning Mått Vikt Växelström V ~ 50/60 Hz AC Ström till: 12 W Standby: 0,4 W (*) Bredd: 180 mm Höjd: 125 mm Djup: 220 mm 1,8 kg (*) Detta strömförbrukningsvärde erhålls i strömstandby-ecoläge. Se sidan 4 för vidare detaljer. Förstärkare USB (MP3/WMA) Ingångskontakter USBvärdgränssnitt Stödil Bitratestöd Annat Filsystemstöd Överensstämmer med USB 1.1 (Full Speed)/2.0 Masslagringsklass. Stöder Bulk endast och CBI protokoll. MPEG 1 Lager 3 WMA (Ej DRM) MP3 (32 ~ 320 kbps) WMA (64 ~ 160 kbps) Maximalt antal MP3-/WMA-filer är Maximalt antal mappar är 999 INKLUSIVE rotkatalog. Den ID3-TAG-information som stöds är endast TITLE, ARTIST och ALBUM. Stöder ID3-TAG version 1 och version 2. FAT 16 / FAT 32 Uteffekt Utgångskontakter PMPO: 40 W MPO: 20 W (10 W + 10 W) (10% T.H.D.) RMS: 20 W (10 W + 10 W) (10% T.H.D.) RMS: 16 W (8 W + 8 W) (1% T.H.D.) Högtalare: 6 ohm 20 Hz - 20 khz Hörlurar: ohm (rekommenderas: 32 ohm) Audio In (ljudsignal): 500 mv/ 47 kohm Kanalväljare Frekvensomfång FM: 87,5-108,0 MHz DAB: 174, ,200 MHz Förinställning 30 (FM-stationer) 30 (DAB) Högtalare Typ 1-vägstyp högtalarsystem 10 cm Full Range CD spelare Typ Signalavläsning D/A konverterfilter Frekvensomfång Dynamikområde Enkelskivsmångspels-CD-spelare Non-contact, 3-beam semiconductor laser pickup Multi-bit D/A-konverterare Hz 90 db (1 khz) Maximal ineffekt Märkineffekt Impedans Mått Vikt 20 W 10 W 6 ohm Bredd: 120 mm Höjd: 125 mm Djup: 200 mm 0,9 kg/styck V-18
