vacon nxp & nxc frekvensomriktare tillförlitlig, beprövad, robust

Storlek: px
Starta visningen från sidan:

Download "vacon nxp & nxc frekvensomriktare tillförlitlig, beprövad, robust"

Transkript

1 vacon nxp & nxc frekvensomriktare tillförlitlig, beprövad, robust

2 kontinuerlig kontroll. tillförlitlig Vacon NXP är en högklassig luftkyld frekvensomriktare för alla användningsområden där tillförlitlighet, robust prestanda, precision och hög effekt eftersträvas. Omriktarna är tillgängliga i effektområdet 0,55 kw till kw. 2 ideala för krävande tillämpningar Som ett företag helt inriktat på frekvensomriktare, fortsätter Vacon att leda och driva utvecklingen framåt inom produktdesign och erbjuda innovativa lösningar för krävande tillämpningar och höga effektområden. Vår NXP-serie erbjuder det ultimata inom motorstyrning, för både asynkronmotorer och permanentmagnetmotorer (PM), växellådslösa drivsystem och lösningar med parallellkoppling av omriktare för att uppnå höga effekter. Vacon NXP är det smarta omriktarvalet. Med snabba fältbusstillval och hög programmeringsflexibilitet, är din NXP enkel att integrera i alla typer av automationssystem i din anläggning. Nöjda kunder förlitar sig även på att vår skåpmonterade omriktarlösning, Vacon NXC, fungerar i de mest krävande industriella miljöerna för tillämpningar inom olja och gas, extrudering, gruvor, massa och papper samt vatten och avlopp. Med förbättrad funktionssäkerhet, omfattande godkännanden och heltäckande underhållsverktyg, kan du vara säker på att din Vacon frekvensomriktare kommer att ge dig bästa möjliga kontroll och säkerställa hög driftkvalitet och -tillgänglighet under ert systems hela livslängd. Vår Vacon NXP-serie uppfyller internationella normer och globala krav, inklusive säkerhet och krav för EMC och övertoner. i harmoni med miljön Vacon har också åtagit sig att vara ett miljömässigt ansvarsfullt företag och våra energibesparande produkter och lösningar är ett bra exempel på detta. Vi har utvecklat vår tillverkningsprocess för att minimera påverkan på miljön. Allt spillmaterial från produktions- och serviceprocesser sorteras noggrant och återvinns. I samma anda fortsätter vi att utveckla innovativa lösningar som t.ex. kan ta vara på regenerativ energi och smart elnätsteknik för att hjälpa kunder övervaka och styra energianvändning och kostnader på ett effektivt sätt. vacon till er tjänst Vacons omriktare säljs i över 100 länder, med produktion och utveckling på 3 kontinenter, försäljningskontor i 27 länder och servicecenter på över 50 platser världen över. Oavsett om du är en OEM-tillverkare, systemintegratör, varumärkeskund, distributör eller slutanvändare, tillhandahåller Vacon sina tjänster för att hjälpa dig nå dina verksamhetsmål. Våra globala servicelösningar är tillgängliga 24/7 under produktens hela livscykel med avsikt att minimera den totala ägandekostnaden och belastningen på miljön.

3 räkna med en mjuk gång Vacon samarbetar med globala hisstillverkare för att tillhandahålla omriktarlösningar för både asynkronmotorer och permanentmagnetmotorer som används i höga, medelhöga och låga byggnader. Vacon omriktare är uppskattade för sina exceptionellt höga prestanda och sina omfattande godkännanden avseende övertoner, säkerhet och teknik. nxp väggmonterad omriktarserie nxp omriktarmoduler nxc skåpmonterade omriktare vacon nxp/nxc vad betyder det för dig Typiska segment Nyckelegenskaper Fördelar Gruvor och mineraler Kompressorer Marin och offshore Kranar och lyftanordningar Järn och stål Kemi och raffinering Vatten och avlopp Olja och gas Massa och papper Cement och gl as Processindustrin i allmänhet Kompletta effekt- och spänningsområden från 0,55 kw till 2,0 MW för både asynkron- och permanentmagnetmotorer. Omfattande utbud av färdiga applikationer som är klara att användas, från enkla till krävande behov. Skapa dina egna applikationer med PCverktyget VACON NC Engineering. Fem inbyggda I/O-kortplatser med plats för ytterligare I/O-, fältbuss- och funktionssäkerhetskort. Samma programverktyg, samma styr- och tillvalskort, tillåter maximalt utnyttjande av NXP-funktionerna över ett brett effektområde. Inget behov av ytterligare programutveckling, vilket spar tid och pengar. Anpassade applikationer ger ökad flexibilitet för att möta processkrav. Inga ytterligare externa moduler behövs. Tillvalskorten är kompakta och enkla att installera vid behov. 3

4 flera tillval vacon nxp styrning Vacon NXP erbjuder en styrplattform med höga prestanda för alla krävande omriktartillämpningar. Styrenheten har hög processorkraft som ger snabba bearbetningar och beräkningar. Vacon NXP stöder både asynkronmotorer och permanentmagnetmotorer i återkopplad och icke återkopplad styrning. Vacon NXP har en inbyggd PLC-funktionalitet som inte kräver någon extra hårdvara. PC-verktyget Vacon NC Engineering kan användas för att förbättra prestandan och ge kostnadsbesparingar genom att kundspecifik funktionalitet integreras i omriktaren. Samma styrkort används i alla NXP-omriktare vilket medger maximalt utnyttjande av NXP-styrfunktionerna över ett brett effekt- och spänningsområde. tillvalskort Vår NXP-styrning ger exceptionell modularitet genom att erbjuda fem (A, B, C, D och E) "plug-in" expansionskortplatser. Fältbusskort, pulsgivarkort samt ett stort utbud av IO-kort kan enkelt kopplas in vid behov utan att några andra komponenter behöver tas bort. En lista över alla tillvalskort finns på sidan 21 Engineering, HMI fältbusstillval Intelligent fältenhet Fältbuss Styrenhet Er Vacon NXP kan enkelt integreras med anläggningens automationssystem genom att använda "plug-in" fältbusstillvalskort som inkluderar Profibus DP, Modbus RTU, DeviceNet och CANopen. Fältbussteknik säkerställer ökad kontroll och övervakning av processutrustningen med mindre kablage - perfekt för industrier där behovet att säkerställa att produkttillverkningen sker under rätt förhållanden är av största vikt. En yttre +24 V-matning som tillval medger kommunikation med styrenheten även om huvudmatningen stängs av. En snabb kommunikation mellan omriktare är möjlig tack vare Vacons snabba SystemBus med fiberoptisk kommunikation. Profibus DP DeviceNet Modbus RTU CANopen ethernet-anslutning Vacon NXP är det smarta omriktarvalet eftersom det inte finns något behov av att köpa ytterligare kommunikationsverktyg. Ethernetanslutning medger fjärråtkomst för övervakning, konfigurering och felsökning. Vacons Ethernet-protokoll som Profinet IO, Ethernet IP och Modbus/TCP är tillgängliga för alla NXP-omriktare. Nya Ethernet protokoll utvecklas kontinuerligt. Modbus/TCP Profinet IO Ethernet I/P 4

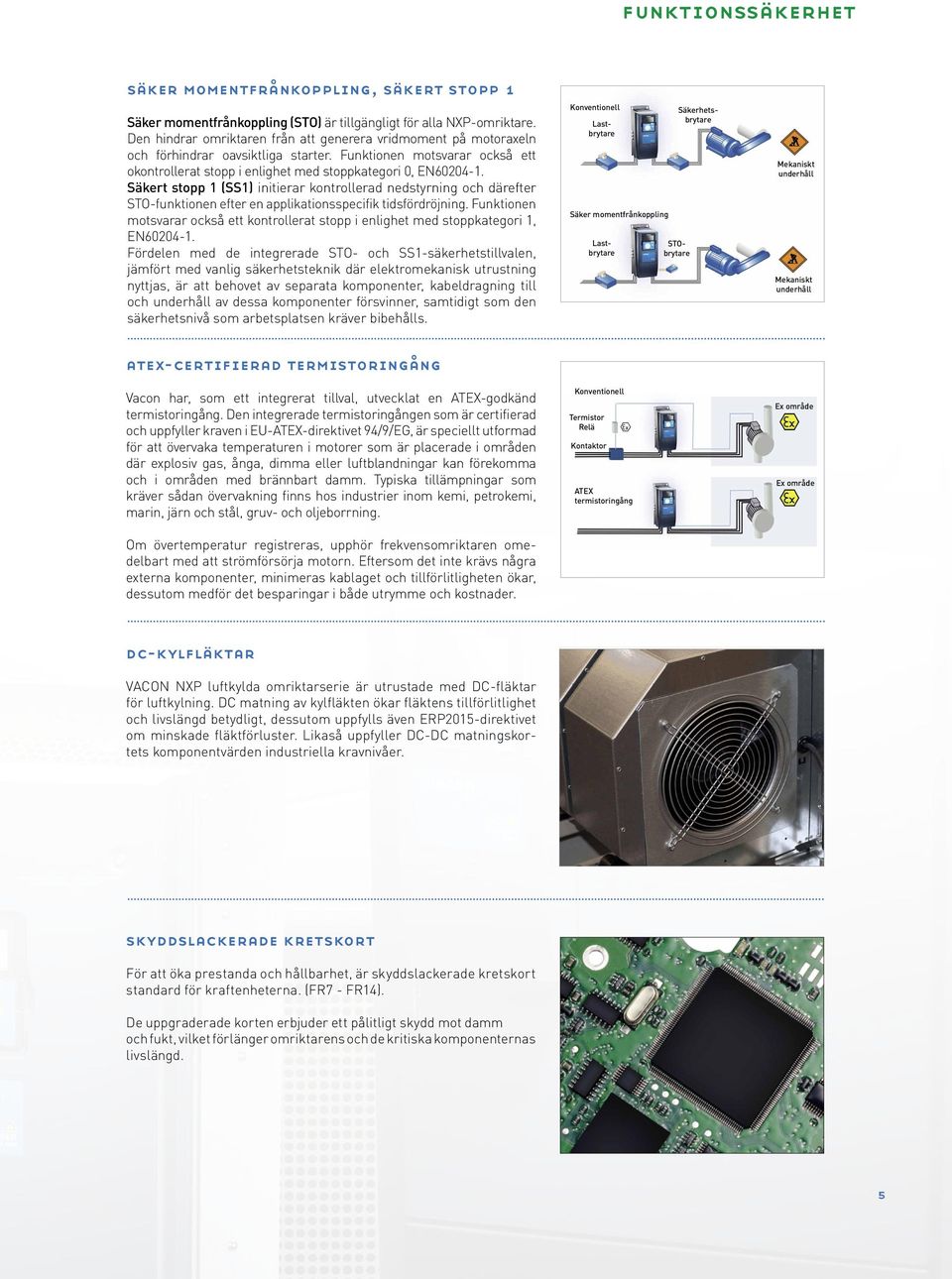

5 funktionssäkerhet säker momentfrånkoppling, säkert stopp 1 Säker momentfrånkoppling (STO) är tillgängligt för alla NXP-omriktare. Den hindrar omriktaren från att generera vridmoment på motoraxeln och förhindrar oavsiktliga starter. Funktionen motsvarar också ett okontrollerat stopp i enlighet med stoppkategori 0, EN Säkert stopp 1 (SS1) initierar kontrollerad nedstyrning och därefter STO-funktionen efter en applikationsspecifik tidsfördröjning. Funktionen motsvarar också ett kontrollerat stopp i enlighet med stoppkategori 1, EN Fördelen med de integrerade STO- och SS1-säkerhetstillvalen, jämfört med vanlig säkerhetsteknik där elektromekanisk utrustning nyttjas, är att behovet av separata komponenter, kabeldragning till och underhåll av dessa komponenter försvinner, samtidigt som den säkerhetsnivå som arbetsplatsen kräver bibehålls. Konventionell Lastbrytare Säker momentfrånkoppling Lastbrytare STObrytare Säkerhetsbrytare Mekaniskt underhåll Mekaniskt underhåll atex-certifierad termistoringång Vacon har, som ett integrerat tillval, utvecklat en ATEX-godkänd termistoringång. Den integrerade termistoringången som är certifierad och uppfyller kraven i EU-ATEX-direktivet 94/9/EG, är speciellt utformad för att övervaka temperaturen i motorer som är placerade i områden där explosiv gas, ånga, dimma eller luftblandningar kan förekomma och i områden med brännbart damm. Typiska tillämpningar som kräver sådan övervakning finns hos industrier inom kemi, petrokemi, marin, järn och stål, gruv- och oljeborrning. Om övertemperatur registreras, upphör frekvensomriktaren omedelbart med att strömförsörja motorn. Eftersom det inte krävs några externa komponenter, minimeras kablaget och tillförlitligheten ökar, dessutom medför det besparingar i både utrymme och kostnader. Konventionell Termistor Relä Kontaktor ATEX termistoringång Ex område Ex område dc-kylfläktar Vacon NXP luftkylda omriktarserie är utrustade med DC-fläktar för luftkylning. DC matning av kylfläkten ökar fläktens tillförlitlighet och livslängd betydligt, dessutom uppfylls även ERP2015-direktivet om minskade fläktförluster. Likaså uppfyller DC-DC matningskortets komponentvärden industriella kravnivåer. Bild? skyddslackerade kretskort För att öka prestanda och hållbarhet, är skyddslackerade kretskort standard för kraftenheterna. (FR7 - FR14). De uppgraderade korten erbjuder ett pålitligt skydd mot damm och fukt, vilket förlänger omriktarens och de kritiska komponenternas livslängd. 5

6 enkel driftsättning användarvänlig manöverpanel Vacon har säkerställt att användargränssnittet är enkelt att använda. Du kommer att gilla manöverpanelens välstrukturerade menysystem som tillåter snabb driftsättning och problemfri drift. Löstagbar panel med plug-in-anslutning Grafisk textdisplay och knappsats med stöd för flera språk Textdisplay med multiövervakningsfunktion Parameter-backup och kopieringsfunktion i panelens interna minne Vacons Startguide säkerställer en bekymmersfri driftsättning. Välj språk, applikation och grundparametrar under den första uppstarten. dokumentationsguide Utnyttja Vacons dokumentationsguide och uppnå stora besparingar i utvecklingstid. Dokumentationsguiden är ett tekniskt dokumentationsverktyg som skapar en komplett uppsättning ritningar för varje NXC-konfiguration. Ange produktinformationen dvs. en typkod, erforderliga tillval och extrautrustning (plus koder) i användargränssnittets fält, så kommer verktyget att generera dokumentationen automatiskt i något av följande format: DWG (AutoCAD) ritningar, DXF (AutoCAD) ritningar, PDF (Adobe reader) och E-plan project (prj). vacon ncdrive Vacon NCDrive används för inställning, kopiering, lagring, utskrift och övervakning av styrparametrar. Vacon NCDrive kommunicerar med omriktaren via följande gränssnitt: RS-232, Ethernet TCP/IP, CAN (snabb övervakning av flera omriktare), CAN@Net (fjärrövervakning). Vacon NCDrive innehåller också en praktisk Datalogger-funktion som ger dig möjlighet att spåra olika fel och utföra analys av grundorsak till dessa. Vacons PC-verktyg kan laddas ned från All-in-One-applikationer Standard Grund Pump- och fläktstyrning Multifunktion PID-kontroll Konstanthastighet Lokal/fjärr Segmentapplikationer Systemgränssnitt Marin Hissar Avancerade applikationer Rullmaskiner Axelsynkronisering all-in-one - applikationspaket Applikationspaketet All-in-One omfattar sju förprogrammerade typapplikationer som kan väljas med en parameter. Förutom All-in-One-paketet erbjuder Vacon flera segmentspecifika och avancerade applikationer som System Interface, Marine, Lift and Shaft Synchronisation för mer krävande användningsområden. Vacon NXP-applikationer kan laddas ner från 6

7 hög effekt och förbättrad redundans Vacon DriveSynch är ett nytt, innovativt koncept som innebär att man kör standardomriktare parallellt för att kunna styra växelströmsmotorer med höga effekter eller för att utöka redundansen hos ett system. Konceptet passar för högeffektsmotorer med enkla eller flera lindningar, typiskt över 1 MW. Högeffekts frekvensomriktare på upp till 5 MW kan, med följande fördelar, byggas med standard omriktarkomponenter: Systemet är modulärt och lätt att bygga ut Hög total effekt kan erhållas genom att kombinera flera mindre omriktare Systemredundans är högre än i en konventionell omriktare eftersom varje enhet kan köras oberoende av de övriga Individuell omriktare är lätt att underhålla och att göra service på Identiska enheter minskar mängden reservdelar som krävs och därmed kostnaderna Ingen specialkompetens krävs för projektering, installation, driftsättning och underhåll av högeffektsomriktare, eftersom de utgörs av standardmoduler Det är möjligt att driva motorer med flera lindningar med fasförskjutning mellan lindningarna Fiberoptisk länk Fiberoptisk länk Fiberoptisk länk Exempel på DriveSynch-konfiguration. typiska vacon drivesynch exempel med nxp-/nxc-omriktare Belastbarhet Motoraxeleffekt Byggstorlek Nätspänning Frekvensomriktartyp I L angivna värden är vid en kopplingsfrekvens på 2,0 khz. Låg (+40 C) Hög (+40 C) 400V matning I H Maximal ström I S V 2 x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF Byggstorlek ström ström Mått och vikt B x H x D (mm)/ kg 2 x FR x 2275 x 605/ x FR x 2275 x 605/1350 Belastbarhet Motoraxeleffekt Nätspänning Låg (+40 C) Hög (+40 C) 690 V matning Frekvensomriktartyp I L ström I H ström Maximal ström I S V 2 x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF* x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF x NXC A 2 L 0 SSF* Mått och vikt B x H x D (mm)/ kg 2 x FR x 2275 x 605/ x FR x 2275 x 605/1250 * max. omgivningstemperatur +35 C. angivna värden är vid en kopplingsfrekvens på 2,0 khz. 7

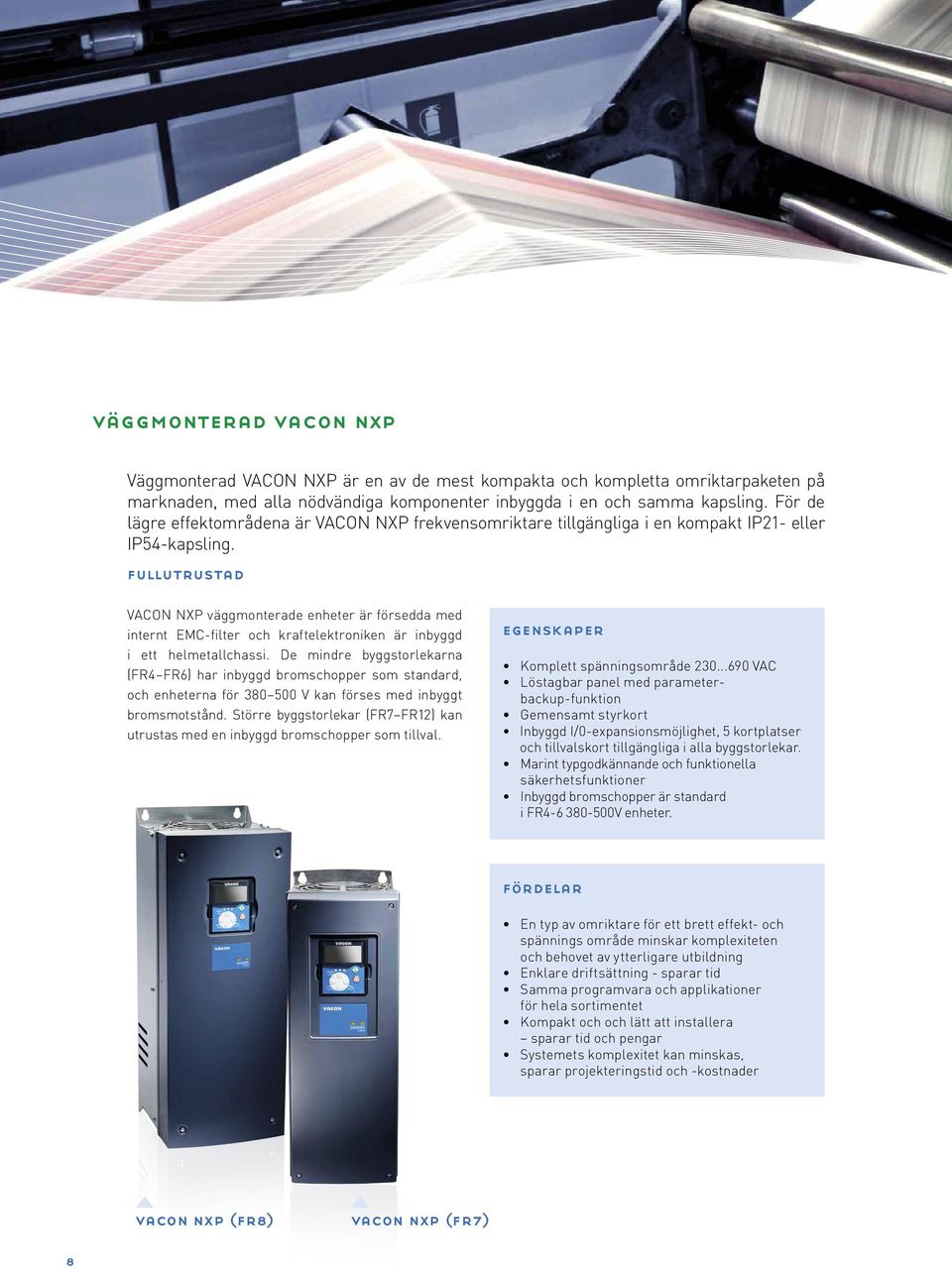

8 väggmonterad vacon nxp Väggmonterad Vacon NXP är en av de mest kompakta och kompletta omriktarpaketen på marknaden, med alla nödvändiga komponenter inbyggda i en och samma kapsling. För de lägre effektområdena är Vacon NXP frekvensomriktare tillgängliga i en kompakt IP21- eller IP54-kapsling. fullutrustad Vacon NXP väggmonterade enheter är försedda med internt EMC-filter och kraftelektroniken är inbyggd i ett helmetallchassi. De mindre byggstorlekarna (FR4 FR6) har inbyggd bromschopper som standard, och enheterna för V kan förses med inbyggt bromsmotstånd. Större byggstorlekar (FR7 FR12) kan utrustas med en inbyggd bromschopper som tillval. egenskaper Komplett spänningsområde VAC Löstagbar panel med parameterbackup-funktion Gemensamt styrkort Inbyggd I/0-expansionsmöjlighet, 5 kortplatser och tillvalskort tillgängliga i alla byggstorlekar. Marint typgodkännande och funktionella säkerhetsfunktioner Inbyggd bromschopper är standard i FR V enheter. fördelar En typ av omriktare för ett brett effekt- och spännings område minskar komplexiteten och behovet av ytterligare utbildning Enklare driftsättning - sparar tid Samma programvara och applikationer för hela sortimentet Kompakt och och lätt att installera sparar tid och pengar Systemets komplexitet kan minskas, sparar projekteringstid och -kostnader vacon nxp (fr8) vacon nxp (fr7) 8

9 märkdata och dimensioner Belastbarhet Motoraxeleffekt Nätspänning V V V 3 Frekvensomriktartyp nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 1 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s f nxp a 2 h 0 s s f nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp A 2 H 1 S S S nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s s nxp a 2 h 0 s s f nxp a 2 h 0 s s f nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp A 2 L 0 S S S nxp a 2 L 0 s s f nxp a 2 L 0 s s f nxp a 2 L 0 s s f nxp a 2 L 0 s s f I L 3,7 4,8 6,6 7, ,5 17, ,3 4,3 5,6 7, ,5 5,5 7, , Låg (+40 C) Hög (+50 C) 230 V / 400 V / 690 V ström 4,1 5,3 7,3 8,6 12,1 13,8 19,3 27,5 34,1 52,8 67, ,6 4,7 6,2 8,4 9,9 13,2 17,6 25, ,1 8, ,9 19,8 24,2 29, I H 2,4 3,7 4,8 6,6 7, ,5 17, ,2 3,3 4,3 5,6 7, ,2 4,5 5,5 7, , ström 3,6 5,6 7,2 9,9 11,7 16,5 18,8 26,3 37,5 46, ,3 5 6,5 8,4 11,4 13, ,8 6,8 8,3 11, , Maximal ström I S 4,8 7,4 9,6 13,2 15, ,4 6,2 8,6 10, ,4 9, ,55 0,75 1,1 1,5 2, ,5 7, ,1 1,5 2, ,5 7, , ,5 7, , , ,37 0,55 0,75 1,1 1,5 2, ,5 7, ,75 1,1 1,5 2, ,5 7, , , ,5 7, , , Byggstorlek Mått och vikt B x H x D (mm)/ kg FR4 128 x 292 x 190/5 FR5 144 x 391 x 214/8,1 FR6 195 x 519 x 237/18,5 FR7 237 x 591 x 257/35 FR8 291 x 758 x 344/58 FR9 480 x 1150 x 362/146 FR4 128 x 292 x 190/5 FR5 144 x 391 x 214/8,1 FR6 195 x 519 x 237/18,5 FR7 237 x 591 x 257/35 FR8 291 x 758 x 344/58 FR9 480 x 1150 x 362/146 FR6 195 x 519 x 237/18,5 FR7 237 x 591 x 257/35 FR8 291 x 758 x 344/58 FR9 480 x 1150 x 362/146 typiska användningsområden Hissar och rulltrappor Kranar och lyftanordningar Vinschar och lastpumpar Pumpar och fläktar Transportband Verktygsmaskiner Oljepumpar På- och avrullningsmaskiner Torkmaskiner för massa Vävmaskiner Extrudrar 9

10 vacon nxp omriktarmodul Vacon NXP högeffekt IP00-omriktarmoduler är avsedda för installation i skåp, ställverk eller i separat kapsling. Modulinstallation i standardkapslingar är lätt tack vare den kompakta designen. utformad för att passa Vacon NXP omriktarmoduler av byggstorlek FR10 - FR12 består av en (FR10 och FR11) eller två (FR12) kraftmoduler. NXP byggstorlekar FR13 - FR14 består av två till fyra nätlikriktarenheter (NFE) och en (FR13) eller två (FR14) växelriktarenheter. I leveransen ingår även externa nätdrosslar. NXP modulerna är tillgängliga i versioner med 6- och 12-pulsmatning. egenskaper Enkel skåpinbyggnad En av de minsta på marknaden Omfattande marina typgodkännanden DriveSynch-funktioner för hög effekt och/eller redundans fördelar Med optimerad moduldesign, fordras det mindre projektering vilket sparar tid och pengar Kompakt modulstorlek kräver mindre skåp utrymme vilket minskar kostnaderna Förbättrad redundans och högre effekter upp till 5,0 MW Hårdvarukonfigurationer Funktion Integrerad styrenhet Extern styrenhet Tillgänglighet Standard Tillval Inbyggd bromschopper Tillval (FR 10-12) 6-pulsmatning Standard 12-pulsmatning Tillval EMC-filtrering N Standard EMC-filtrering T (för IT-nätverk) Tillval AC drossel Standard 10 vacon nxp omriktarmodul (fr10) Utgångsfilter DU/dt, Sinus och common mode Tillval

11 märkdata och dimensioner Belastbarhet Motoraxeleffekt Nätspänning V 3 Frekvensomriktartyp Låg (+40 C) Hög (+40 C) 400 V / 690 V I L ström I H ström Maximal ström I S Byggstorlek Modul B x H x D (mm)/ kg Drosslar B x H x D (mm)/ kg NXP A 0 N 0 SSA x 383 x 262/84 1) NXP A 0 N 0 SSA FR x 1165 x 506/ x 399 x 244/115 1) NXP A 0 N 0 SSA x 399 x 244/115 1) NXP A 0 N 0 SSA NXP A 0 N 0 SSA FR x 1206 x 506/210 2x (350 x 383 x 262/ 84) NXP A 0 N 0 SSA NXP A 0 N 0 SSA NXP A 0 N 0 SSA FR12 2x (500 x 1165 x 506/ 120) 2x (497 x 399 x 244/ 115) NXP A 0 N 0 SSA NXP A 0 N 0 SSF x (239 x 1030 x 372/67)+ 2x (497 x 449 x 249/ 130) 1x (708 x 1030 x 553/302) NXP A 0 N 0 SSF FR13 3x (239 x 1030 x 372/67)+ 3x(497 x 449 x 249/130) 1x (708 x 1030 x 553/302) 2) 2) NXP A 0 N 0 SSF NXP A 0 N 0 SSF x (239 x 1030 x 372/67)+ 3x(497 x 449 x 249/130) 1x (708 x 1030 x 553/302) 2) 2) 4x (239 x 1030 x 372/67) + 4x (497 x 449 x 249/130) 2x (708 x 1032 x 553/ 302) NXP A 0 N 0 SSF FR14 4x (239 x 1030 x 372/67) + 4x (497 x 449 x 249/130) 2x (708 x 1032 x 553/ 302) V 3 NXP A 0 N 0 SSA x 1165 x 506/ x 319 x 230/53 3) NXP A 0 N 0 SSA FR x 1165 x 506/ x 383 x 262/84 3) NXP A 0 N 0 SSA x 1165 x 506/ x 383 x 262/84 3) NXP A 0 N 0 SSA * x 1165 x 506/ x 383 x 262/84 3) NXP A 0 N 0 SSA x 1206 x 506/ x 399 x 244/115 4) NXP A 0 N 0 SSA FR x 1206 x 506/ x 399 x 244/115 4) NXP A 0 N 0 SSA * x 1206 x 506/210 2 x (350 x 383 x 262/84) NXP A 0 N 0 SSA x (500 x 1165 x 506/ 120) 2x (350 x 383 x 262/ 84) NXP A 0 N 0 SSA FR12 2x (500 x 1165 x 506/ 120) 2x (350 x 383 x 262/ 84) NXP A 0 N 0 SSA * x (500 x 1165 x 506/ 120) 2x (350 x 383 x 262/ 84) NXP A 0 N 0 SSF x (239 x 1030 x 372/67)+ 2x (497 x 449 x 249/ 130) 1x (708 x 1030 x 553/302) NXP A 0 N 0 SSF FR13 2x (239 x 1030 x 372/67)+ 2x (497 x 449 x 249/ 130) 1x (708 x 1030 x 553/302) NXP A 0 N 0 SSF* x (239 x 1030 x 372/67)+ 2x (497 x 449 x 249/ 130) 1x (708 x 1030 x 553/302) NXP A 0 N 0 SSF x (239 x 1030 x 372/67)+ 2x (708 x 103 x 553/302) 3) 3x(497 x 449 x 249/130) 5) NXP A 0 N 0 SSF FR14 NXP A 0 N 0 SSF* x (239 x 1030 x 372/67) + 2x (708 x 1030 x 553/ 302) 4x (497 x 449 x 249/130) 4x (239 x 1030 x 372/67) + 2x (708 x 1030 x 553/ 302) 4x (497 x 449 x 249/130) * max. omgivningstemperatur +35 C 1) 12-pulsenheter, 2x(354*319*230/ 53 kg) 2) 12-pulsenheter, 4x (497 x 449 x 249/130) 3) 12-pulsenheter, 2x (354 x 319 x 230/53 kg) 4) 12-pulsenheter, 4x(239 x 1030 x 372/67) +2x (708 x 1030 x 372/302) 5) 12-pulsenheter, 4x (497 x 449 x 249/130) typiska användningsområden Transportband Kranar och lyftanordningar Höghastighetskompressorer Skidliftar Huvudframdrivning och bogpropellrar Extrudrar Vinschar och lastpumpar Oljepumpar Provbänkar Statisk strömförsörjning Kvarnar och blandare På- och avrullningsmaskiner Flishuggare 11

12 fristående vacon nxp Högklassiga Vacon NXP-omriktare finns även i fristående IP21- eller IP54-kapsling. Dessa enheter levereras i en kompakt inkapsling, vilket gör dem perfekta för utrymmen med begränsat utrymme, samtidigt som full NXP-styrflexibilitet tillhandahålls. robust och pålitlig Vacon NXP fristående omriktare kommer helkapslade från fabriken och färdig för omedelbar installation. Omriktaren är idealisk för pumpar, fläktar och andra enkla omriktartillämpningar. Omriktaren har inbyggda säkringar som standard och inga extra skyddskomponenter behövs. Det är också möjligt att som tillval förse omriktaren med en inbyggd lastbrytare vilket ytterligare förenklar handhavandet i fält. egenskaper Extremt kompakt kapsling Levereras med ultrasnabba nätsäkringar Inbyggd bromschopper och DC-anslutning fördelar Maximerar utnyttjandet av tillgängligt utrymme vilket minskar kostnaderna Inget behov av ytterligare skyddskomponenter Hårdvarukonfigurationer Funktion IP21 IP54 (endast FR10) Inbyggda ultrasnabba säkringar Lastbrytare (IEC- eller UL-version) EMC-filtrering L (EN , kategori C3) EMC-filtrering T (för IT-nätverk) Bromschopper (kabelanslutning uppifrån) Tillgänglighet Standard Tillval (H: +20 mm) Standard Tillval Standard Tillval Tillval (H: +122 mm) 12 fristående vacon nxp (fr11)

13 märkdata och dimensioner Belastbarhet Motoraxeleffekt Nätspänning V V 3 Frekvensomriktartyp I L Låg (+40 C) Hög (+40 C) 400 V / 690 V ström I H ström Maximal ström I S Byggstorlek Dimensioner och vikt B x H x D (mm)/ kg NXP A 2 L 0 SSA NXP A 2 L 0 SSA FR x 2020 x 602/340 NXP A 2 L 0 SSA NXP A 2 L 0 SSA NXP A 2 L 0 SSA FR x 2020 x 602/470 NXP A 2 L 0 SSA NXP A 2 L 0 SSA NXP A 2 L 0 SSA NXP A 2 L 0 SSA FR x 2020 x 602/340 NXP A 2 L 0 SSA* NXP A 2 L 0 SSA x 2020 x 602/400 NXP A 2 L 0 SSA FR x 2020 x 602/400 NXP A 2 L 0 SSA* x 2020 x 602/470 * Max. omgivningstemperatur +35 C typiska användningsområden Pumpar och fläktar Huvudframdrivning och bogpropellrar Kompressorer Kranar och lyftanordningar 13

14 vacon nxc Vår Vacon NXC är konstruerad för att uppfylla de högst ställda kraven på flexibilitet, tålighet, kompakthet och servicevänlighet. Det är ett säkert val för alla tillämpningar och är tillgängliga i effektområdet 160 till 2000 kw och spänningsområdet V och V. robust och beprövad Våra skåpkapslade Vacon NXC frekvensomriktare för varvtalsreglering är kompakta och noga utprovade för att klara svåra driftförhållanden. Deras typiska användningsområden är i segment såsom gruvor, olja och gas samt vatten och avlopp. Kapslingens pålitliga termiska egenskaper borgar för lång livslängd för frekvensomriktaren och bekymmersfri drift även i de svåraste miljöerna. Godkända EMC-lösningar garanterar tillförlitlig drift av omriktaren utan att annan elektrisk utrustning störs. användarvänlig Vacon NXC har ett lättillgängligt utrymme för styrutrustning som reläer, extra anslutningar och annan utrustning, med gott om utrymme för enkel installation och anslutning av kraftkablar. Den praktiska manöverpanelen som kännetecknar vårt varumärke, är placerad i dörrfronten med andra manövertillval som kontrollampor, mätare och strömbrytare. Bottenplåtar och jordklämmor för 360 graders jordning av motorkablar ingår som standard. servicevänlig Vacon NXC skåpomriktare är lätta att installera med lyftöglor för enkel hantering och de kan monteras mot vägg eller fristående. Vacon NXP omriktarmoduler är monterade på infästningskenor för enkel utdragning, som kan kompletteras med ett stativ som tillval för problemfri service av kraftenheten. Inga ytterligare kylfläktar än omriktarmodulens egna kylfläktar erfordras i IP21-/IP54-kapslingen och fläktarna kan lätt bytas ut utan att kraftenheten behöver avlägsnas. egenskaper Robust och typtestad design Brett sortiment av standardtillval En av de mest kompakta på marknaden Svetsat Rittal TS8 chassi EMC-godkänd (EN , miljö 2) Servicekoncept med utdragbar jigg Inga ytterligare fläktar i IP54-kapslingen fördelar 14 vacon nxc (fr10) Problemfri installation och drift Anpassas till dina behov utan projektering Lätt att montera i små utrymmen Kapsling tillgänglig globalt, enkel att bygga ut Snabb service, enkelt underhåll

15 märkdata och dimensioner vacon nxc 6-pulsmatning Belastbarhet Motoraxeleffekt Nätspänning Låg (+40 C) Hög (+40 C) 400 V / 690 V Frekvensomriktartyp I L ström I H ström Maximal ström I S Byggstorlek Dimensioner och vikt B x H x D (mm)/ kg V V 3 NXC A 2 H 0 SSF NXC A 2 H 0 SSF FR9 606 x 2275 x 605/371 NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/403 NXC A 2 L 0 SSF NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/577 NXC A 2 L 0 SSF NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/810 NXC A 2 L 0 SSF NXC A 2 L 0 SSF x 2275 x 605/1000 NXC A 2 L 0 SSF FR x 2275 x 605/1150 NXC A 2 L 0 SSF x 2275 x 605/1150 NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/2440 NXC A 2 L 0 SSF NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR9 606 x 2275 x 605/371 NXC A 2 L 0 SSF NXC A 2 L 0 SSF NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/371 NXC A 2 L 0 SSF* NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/524 NXC A 2 L 0 SSF* x 2275 x 605/577 NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/745 NXC A 2 L 0 SSF* NXC A 2 L 0 SSF NXC A 2 L 0 SSF FR x 2275 x 605/1000 NXC A 2 L 0 SSF* NXC A 2 L 0 SSF x 2275 x 605/2350 NXC A 2 L 0 SSF FR x 2275 x 605/2440 NXC A 2 L 0 SSF* x 2275 x 605/2500 * max. omgivningstemperatur +35 C typiska användningsområden Pumpar och fläktar Extrudrar Huvudframdrivning och bogpropellrar Träbearbetningsmaskiner Transportband och krossar Matare och blandare Provbänkar Vattenbehandling Vinschar Kompressorer Statisk strömförsörjning Industrihissar 15

16 märkdata och dimensioner vacon nxc 12-pulsmatning Belastbarhet Motoraxeleffekt Nätspänning V V 3 Frekvensomriktartyp I L Låg (+40 C) Hög (+40 C) 400 V / 690 V ström I H ström Maximal ström I S Byggstorlek Mått och vikt B x H x D (mm)/ kg NXC A 2 L 0 TSF x 2275 x 605/371 NXC A 2 L 0 TSF FR x 2275 x 605/403 NXC A 2 L 0 TSF x 2275 x 605/403 NXC A 2 L 0 TSF x 2275 x 605/577 NXC A 2 L 0 TSF FR x 2275 x 605/577 NXC A 2 L 0 TSF x 2275 x 605/577 NXC A 2 L 0 TSF x 2275 x 605/810 NXC A 2 L 0 TSF FR x 2275 x 605/810 NXC A 2 L 0 TSF x 2275 x 605/810 NXC A 2 L 0 TSF x 2275 x 605/1000 NXC A 2 L 0 TSF FR x 2275 x 605/1150 NXC A 2 L 0 TSF x 2275 x 605/1150 NXC A 2 L 0 TSF x 2275 x 605/2440 NXC A 2 L 0 TSF FR x 2275 x 605/2500 NXC A 2 L 0 TSF x 2275 x 605/341 NXC A 2 L 0 TSF x 2275 x 605/371 FR10 NXC A 2 L 0 TSF x 2275 x 605/371 NXC A 2 L 0 TSF * x 2275 x 605/403 NXC A 2 L 0 TSF x 2275 x 605/524 NXC A 2 L 0 TSF FR x 2275 x 605/524 NXC A 2 L 0 TSF * x 2275 x 605/577 NXC A 2 L 0 TSF x 2275 x 605/745 NXC A 2 L 0 TSF FR x 2275 x 605/745 NXC A 2 L 0 TSF * x 2275 x 605/745 NXC A 2 L 0 TSF x 2275 x 605/1000 NXC A 2 L 0 TSF FR x 2275 x 605/1000 NXC A 2 L 0 TSF * x 2275 x 605/1000 NXC A 2 L 0 TSF x 2275 x 605/2440 NXC A 2 L 0 TSF FR x 2275 x 605/2440 NXC A 2 L 0 TSF * x 2275 x 605/2500 * max. omgivningstemperatur +35 C hårdvarukonfigurationer, 6-pulsmatning 6-pulsmatning Kapsling EMC Broms- Kablage Ingångsenhet Utgångsfilter chopper Uppifrån +OCM/ +IFU +ILS +IFD +ICO +ICB V IP21 IP54 L T H Botten +CIT/+COT +OCH +ODU +OSI FR9 S O (H: +130) S O - O S O (B: +400) O O O O O O O O (B: +600) FR10 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +600) FR11 S O (H: +130)* S O - O S O (B: +400) O O O O O O O (B: +400) O (B: ) FR12 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +1200) FR13 S O (H: +170) S O - 1 S O (B: +400) - - S - O O O O (B: +800) FR14 S O (H: +170) S O - 1 S O (B: +600) S O S O (B: +1600) V FR9 S O (H: +130) S O - O S O (B: +400) O O O O O O O O (B: +600) FR10 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +600) FR11 S O (H: +130)* S O - O S O (B: +400) O O O O O O O (B: +400) O (B: ) FR12 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +1200) FR13 S O (H: +170) S O - 1 S O (B: +400) - - S - O O O O (B: +800) FR14 S O (H: +170) S O - 1 S O (B: +600) S O S O (B: +1600) S = Standard O = Tillval 1) (B: +400) = Kontakta fabriken * NXC07305 och NXC05906, H: +170 mm hårdvarukonfigurationer, 12-pulsmatning 12-pulsmatning Kapsling EMC Broms- Kablage Ingångsenhet Utgångsfilter chopper Uppifrån +OCM/ +IFU +ILS +IFD +ICO +ICB V IP21 IP54 L T H Botten +CIT/+COT +OCH +ODU +OSI FR10 S O (H: +130) S O - - S O (B: +400) O O O O (B: +400) O (B: +600) FR11 S O (H: +130)* S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +600) FR12 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +1200) FR13 S O (H: +170) S O - 1 S O (B: +400) S O O O (B: +800) FR14 S O (H: +170) S O - 1 S O (B: +800) S O S O (B: +1600) V FR10 S O (H: +130) S O - - S O (B: +400) O O O O (B: +400) O (B: +600) FR11 S O (H: +130)* S O - O S O (B: +400) O O O O O O O (B: +400) O (B: ) FR12 S O (H: +130) S O - O S O (B: +400) O O O O O O O (B: +400) O (B: +1200) FR13 S O (H: +170) S O - 1 S O (B: +400) S O O O (B: +800) FR14 S O (H: +170) S O - 1 S O (B: +800) S O S O (B: +1600) S = Standard O = Tillval 1) (B: +400) = Kontakta fabriken * NXC07305 och NXC05906, H: +170 mm 16

17 ren prestanda Stigande energipriser, miljölagstiftning och processförbättring är viktiga frågor när vattenbehandlingssystem projekteras. Användning av Vacon frekvensomriktare för flödesoch tryckreglering istället för spjäll eller ventiler ger betydande energibesparingar vilket resulterar i korta återbetalningstider för investeringen. 17

18 vacon nxc low harmonic Vacon NXC Low harmonic är det perfekta valet för tillämpningar där det krävs låga övertonshalter. Den här omriktaren uppfyller inte bara de hårdaste kraven för ren energi utan ger också andra viktiga fördelar, såsom regenerativ bromsning och spänningshöjning för maximal uteffekt. ren energi sparar pengar Denna skåpmonterade omriktare är en utmärkt totallösning som motsvarar även de högst ställda kraven på kraftkvalitet. Omriktaren uppfyller även kraven enligt övertonsstandard IEEE-519, G5/4. Dess låga strömdistorsion (THDi) minskar matningsströmmarna och gör att matningstransformatorer, skyddsanordningar och kraftkablar kan dimensioneras enligt aktuell aktiv effekt. Det ger besparingar i både nya projekt och uppgraderingsprojekt, eftersom behovet att investera i dyra 12- eller 18-pulstransformatorer faller bort. egenskaper Ren effekt med total strömdistortion THDi < 5 % Överdimensionering av effekttransformator eller matningskablage inte nödvändigt Regenerativ funktion tillgänglig som standard Minskad systemkomplexitet Inget behov av 12-pulskopplade transformatorer Väl lämpad för uppgraderingsprojekt Större flexibilitet med ett brett utbud av standardtillval fördelar Överdimensionering av matningskomponenter behövs inte vilket ger minskade totalkostnader Spänningshöjande funktion för maximal uteffekt Bromsenergi kan återmatas till matande nät och minskar energikostnaderna Minskar de totala investeringskostnaderna och optimerar användningen av tillgängligt utrymme typiska användningsområden Pumpar och fläktar Vattenbehandling Huvudframdrivning och bogpropellrar Krossar, transportband och kvarnar Industrihissar Provbänkar Sockercentrifuger 18 vacon nxc low harmonic (af10)

19 märkdata och dimensioner Belastbarhet Motoraxeleffekt Nätspänning V V Frekvensomriktartyp * max. omgivningstemperatur +35 C I L hårdvarukonfigurationer Låg (+40 C) Hög (+40 C) 400 V / 690 V ström I H ström Maximal ström I S Byggstorlek Mått och vikt B x H x D (mm)/ kg NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/680 NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/700 NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF XC A 2 L 0 RSF AF x 2275 x 605/1400 NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/1950 NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/3900 NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/680 NXC A 2 L 0 RSF* NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/700 NXC A 2 L 0 RSF* NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/1400 NXC A 2 L 0 RSF NXC A 2 L 0 RSF* NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/1950 NXC A 2 L 0 RSF* NXC A 2 L 0 RSF NXC A 2 L 0 RSF AF x 2275 x 605/3900 NXC A 2 L 0 RSF* Low Harmonic Kapsling EMC Bromschopper Kablage Ingångsenhet Utgångsfilter V IP21 IP54 L T Botten Uppifrån +CIT/+COT +ILS & +ICB +OCM/ +OCH +ODU +OSI AF9 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +600) AF10 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +600) AF12 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +1200) AF13 S O (H: +170) S O * (B: +400) S O (B: +400) S O O O (B: +800) AF14 S O (H: +170) S O * (B: +400) S O (B: +600) S O S O (B: +1600) V AF9 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +600) AF10 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +600) AF12 S O (H: +130) S O * (B: +400) S O (B: +400) S O O (B:+400) O (B: +1200) AF13 S O (H: +170) S O * (B: +400) S O (B: +400) S O O O (B: +800) AF14 S O (H: +170) S O * (B: +400) S O (B: +600) S O S O (B: +1600) * Kontakta fabriken S = Standard O = Tillval 19

20 tekniska data Nätanslutning Ingångsspänning Uin V; V; V; + NXC Low Harmonic V; Ingångsfrekvens Hz Anslutning till nätet En gång per minut eller mindre (i normala fall) Motoranslutning Utgångsspänning 0 Uin Kontinuerlig utgångsström Hög förmåga: I H, omgivningstemperatur max. +50 C ( FR C) Låg förmåga: I L, omgivningstemperatur max. +40 C Överlastförmåga Hög: 1,5 x I H (1 min/10 min), Låg: 1,1 x I L (1 min/10 min) Max. startström I s under 2 s var 20:e s Utfrekvens Hz Styrenhet karakteristik Omgivningsmiljö EMC Immunitet Uppfyller alla EMC-krav på immunitet Utstrålning EMC-nivå C: EN , kategori C1 EMC-nivå H: EN , kategori C2 EMC-nivå L: EN , kategori C3 EMC-nivå T: Lösning med låg läckström till jord lämpligt för IT-nätverk, (kan modifieras från L/H-nivåenheter) Säkerhet EN 50178, EN , IEC , CE, UL, CUL; (se enhetens märkskylt för mer detaljer) Funktionssäkerhet * Styrenhet anslutningar (OPT-A1, -A2 eller OPT-A1, -A3) Skydd Styrprestanda Vektorstyrning utan återkoppling (5 150 % av grundvarvtal): Varvtalsstyrning 0,5%, dynamik 0,3 %sek., momentlinjäritet < 2 %, momentstigtid ~ 5 ms Vektorstyrning med återkoppling (hela varvtalsområdet): Varvtalsstyrning 0,01%, dynamik 0,3 %sek., momentlinjäritet < 2 %, momentstigtid ~ 2 ms Kopplingsfrekvens NX_2/ NX_5: NX_6: Upp till och inklusive NX_0061: 1 16 khz; fabriksinställning 10 khz Från NX_0072: 1 6 khz; fabriksinställning 3,6 khz 1 6 khz; fabriksinställning 1,5 khz Fältförsvagningspunkt Hz Accelerationstid sek Retardationstid sek Bromsning DC-bromsning: 30% av T N (utan bromsmotstånd), flödesbromsning Omgivande drift- 10 C (ej rimfrost) +50 C: I H ( FR C) temperatur 10 C (ej rimfrost) +40 C: I L Lagringstemperatur 40 C +70 C Relativ fuktighet 0 till 95 % RH, icke-kondenserande, icke-korrosiv, ej droppande vatten Luftkvalitet: - kemiska gaser - mekaniska partiklar Höjd över havet Vibration EN 50178/EN Chock EN 50178, EN IEC , enheten i drift, klass 3C3 (utprovad i enlighet med IEC , metod I C CH 2 och SO 2 ) IEC , enhet i drift, klass 3S2 100% lastkapacitet (ingen reducering) upp till 1000 m 1 % reducering för var 100:e m över m; max m (690 V max m) Hz: Vibrationsamplitud 1 mm (toppvärde) vid 5 15,8 Hz ( FR10: 0,25 mm (toppvärde) vid 5 31 Hz) Max. accelerationsamplitud 1 G vid 15,8 150 Hz ( FR10: 1 G vid Hz) UPS-falltest (för passande UPS-vikter) Lagring och transport: max. 15 G, 11 ms (i emballage) STO EN/IEC Säker momentfrånkoppling (STO) SIL2, EN ISO PL d Kategori 3, EN 62061: SILCL2, IEC 61508: SIL2. SS1 EN /IEC Säkert stopp 1 (SS1) SIL2, EN ISO PL d Kategori 3, EN /IEC62061: SILCL2, IEC 61508: SIL2. ATEX termistoringång 94/9/EC, CE 0537 Ex 11 (2) GD Analog ingångsspänning V (-10 V +10 V manövrering med joystick), R i = 200 kω, upplösning 0,1 %, noggrannhet ±1 % Analog ingångsström 0(4) 20 ma, R i = 250 Ω differentiell, upplösning 0,1 %, noggrannhet ±1 % Digitala ingångar 6, positiv eller negativ logik; V DC Hjälpspänning +24 V, ±15 %, max. 250 ma Referensspänning ut +10 V, +3 %, max. belastning 10 ma Analog utgång 0(4) 20 ma; R L max. 500 Ω, upplösning 10 bit, noggrannhet ±2 % Digital utgång Utgång med öppen kollektor 50 ma/48 V Reläutgångar 2 programmerbara växlande (NO/NC) reläutgångar (OPT-A3: NO/NC+NO) Brytförmåga:: 24 V DC/8 A, 250 V AC/8 A, 125 V DC/0,4 A. Min. brytlast: 5 V/10 ma Termistoringång (OPT-A3) Galvaniskt isolerad, R trip = 4,7 kω Överspänning, underspänning, jordfel, nätövervakning, motorfasövervakning, överström, övertemperatur i enhet, motor, fastlåst motor, underlast hos motor, kortslutning i +24 V och +10 V referensspänningar * med OPT-AF-kort 20

21 tillvalskort Typ Kortplats I/O-signal A B C D E DI DO DI DO AI (ma/ V/±V) AI (ma) isolerad AO (ma/v) AO (ma) isolerad RO RO (NO/ (NO) NC) +10V ref Term +24V/ pt100 KTY EXT V AC +24V ingång DI/DO DI/DO ( V) (RS422) DI Resolver ~ 1Vp-p I/O-grundkort (OPT-A) OPT-A OPT-A2 2 OPT-A OPT-A4 2 3/0 1 OPT-A5 2 3/0 1 OPT-A7 6/2 1 2 pulsg.ing. + 1 pulsg.utg. OPT-A ) OPT-A ,5 mm 2 plintar OPT-AE 2 3/0 1 DO = delning + riktning OPT-AF EN954-1, kat. 3/ ATEX term. OPT-AK 3 1 Sin/cos/markör OPT-AN Begränsat stöd I/O-expansionskort (OPT-B) OPT-B1 6 1 OPT-B OPT-B ) OPT-B5 3 OPT-B8 1 3 OPT-B OPT-BH x pt1000; 3 x Ni1000 OPT-BB 2 0/2 2 1 Sin/cos + EnDat OPT-BC 3/3 1 Pulsgivare ut = resolversimulering OPT-BE EnDat/SSI Fältbusskort (OPT-C) OPT-C2 RS-485 (för flera protokoll) Modbus, N2 OPT-C3 Profibus DP OPT-C4 LonWorks OPT-C5 Profibus DP (anslutning typ D9) OPT-C6 CANopen (slav) OPT-C7 DeviceNet OPT-C8 RS-485 (flera protokoll, anslutning typ D9) Modbus, N2 OPT-CG SELMA 2-protokoll OPT-CI Modbus/TCP (Ethernet) OPT-CJ BACNet, RS485 OPT-CP ProfiNet I/O (Ethernet) OPT-CQ Ethernet/IP (Ethernet) Kommunikationskort (OPT-D) OPT-D1 SystemBus-adapter (2 st. fiberoptikpar) OPT-D2 SystemBus-adapter (1 st. fiberoptikpar) och CAN-bussadapter (galvaniskt isolerad) OPT-D3 RS232 adapterkort (galvaniskt isolerat), används främst vid utveckling för anslutning av extra tangentbord OPT-D6 CAN-bussadapter (galvaniskt isolerad) OPT-D7 Mätning av nätspänning Ut +5V/ +15V/ +24V Ut +15V/ +24V Ut +5V/ +12V/ +15V Anm. vacon nxp/nxc produktfamil j 21

22 vacon nxc tillval Styranslutningstillval (grupp T) +TIO* Grund-I/O kopplade till extern en-radig plint +TID* +TUP* Grund-I/O kopplade till extern två-radig plint + extraplintar Plintar för styrspänning 230 VAC Ingångstillval (grupp I) +ILS* Lastbrytare +IFD Säkringsfrånskiljare och säkringar +ICB* Effektbrytare +ICO Ingångskontaktor +IFU Ingångssäkringar Tillval för huvudkrets (grupp M) +MDC Plintar i skåp för DC/bromschopper Tillval för utgångsfilter (grupp O) +OCM Common mode-filter +OCH Common mode-filter med utgångsplintar +ODU du/dt-filter +OSI Sinusfilter Skyddsfunktioner (grupp P) +PTR Yttre termistorrelä +PES Nödstopp (kat. 0) +PED Nödstopp (kat. 1) +PAP Ljusbågsskydd +PIF Isolationsvakt för jordfel Allmänna tillval +G mm tomt skåp +G mm tomt skåp +G mm tomt skåp +GPL 100 mm sockel +GPH 200 mm sockel +FAT Fabriksacceptanstester +MAR Marin konstruktion +SWP Sjöförpackning * Inkluderas som standard i lågharmoniska omriktare Kabeltillval (grupp C) +CIT Nätkabelinföring (ingång) uppifrån +COT Motorkabelinföring (utgång) uppifrån Hjälputrustning (grupp A) +AMF Styrning av motorfläkt +AMH Matning för motorvärme +AMB Styrning av mekanisk broms +AMO* Motormanöverdon för +ICB +ACH Skåpvärme +ACL Skåpbelysning +ACR Manöverrelä +AAI Isolator analog signal +AAA Hjälpkontakt (manöverspänningsenheter) +AAC Hjälpkontakt (ingångsenhet) +AT1 Hjälpspänningstransformator 200 VA +AT2* Hjälpspänningstransformator 750 VA +AT3 Hjälpspänningstransformator 2500 VA +AT4 Hjälpspänningstransformator 4000 VA +ADC* Matningsdon 24 V DC 2,5 A +ACS 230 V AC uttag för användare Dörrmonterade tillval (grupp D) +DLV Signallampa (manöverspänning till) +DLD Signallampa (DO1) +DLF Signallampa (FLT) +DLR Signallampa (RUN) +DCO* Manövervred för huvudkontaktor +DRO* Lokal-/fjärromkopplare +DEP Nödstoppstryckknapp +DRP Återställningsknapp +DAM Analogt instrument (AO1) +DAR Börvärdespotentiometer +DCM Analogt instrument & strömtransformator +DVM Analog voltmeter med lägesväljare emc urvalstabell Vacon NXP EMC Sjukhus Bostadsområde C (Kategori C1) O Kommersiella lokaler Utrymme i lätt industri Tung industri H (Kategori C2) R R R O O L (Kategori C3) R R T (Kategori C4) R (IT) R (IT) Marin 22 Produktfamiljstandarden EN sätter gränsvärden för både utstrålning och immunitet mot radiofrekventa störningar. Driftmiljöerna är indelade i miljö 1 och miljö 2 vilket i praktiken betyder allmänna respektive industriella nät. Avstörningsfilter för radiofrekvenser (RFI) krävs normalt för att kraven i standarden EN ska uppfyllas. Dessa filter är som standard inbyggda i Vacon NXP. Spänningsområdena V och V för Vacon NXP (FR4-FR9) uppfyller kraven för miljö 1 och miljö 2 (H-nivå: EN (2004), kategori C2). Inga extra RFI-filter eller apparatskåp krävs. Vacon NXP i utförande FR10 FR14 och V uppfyller kraven för miljö 2 (L-nivå: EN (2004), kategori C3). Enheterna i byggstorlekar FR4, FR5 och FR6 (spänningsområdet V) finns också med inbyggda EMC-filter för extremt låga emissioner (C-nivå: EN (2004), kategori C1). I vissa fall är detta ett krav i mycket känsliga miljöer som i sjukhus.
