Västerbottens museum/ Uppdragsverksamheten Berit Andersson & Ellinor Johansson 2015 Dnr 446/15

Transkript

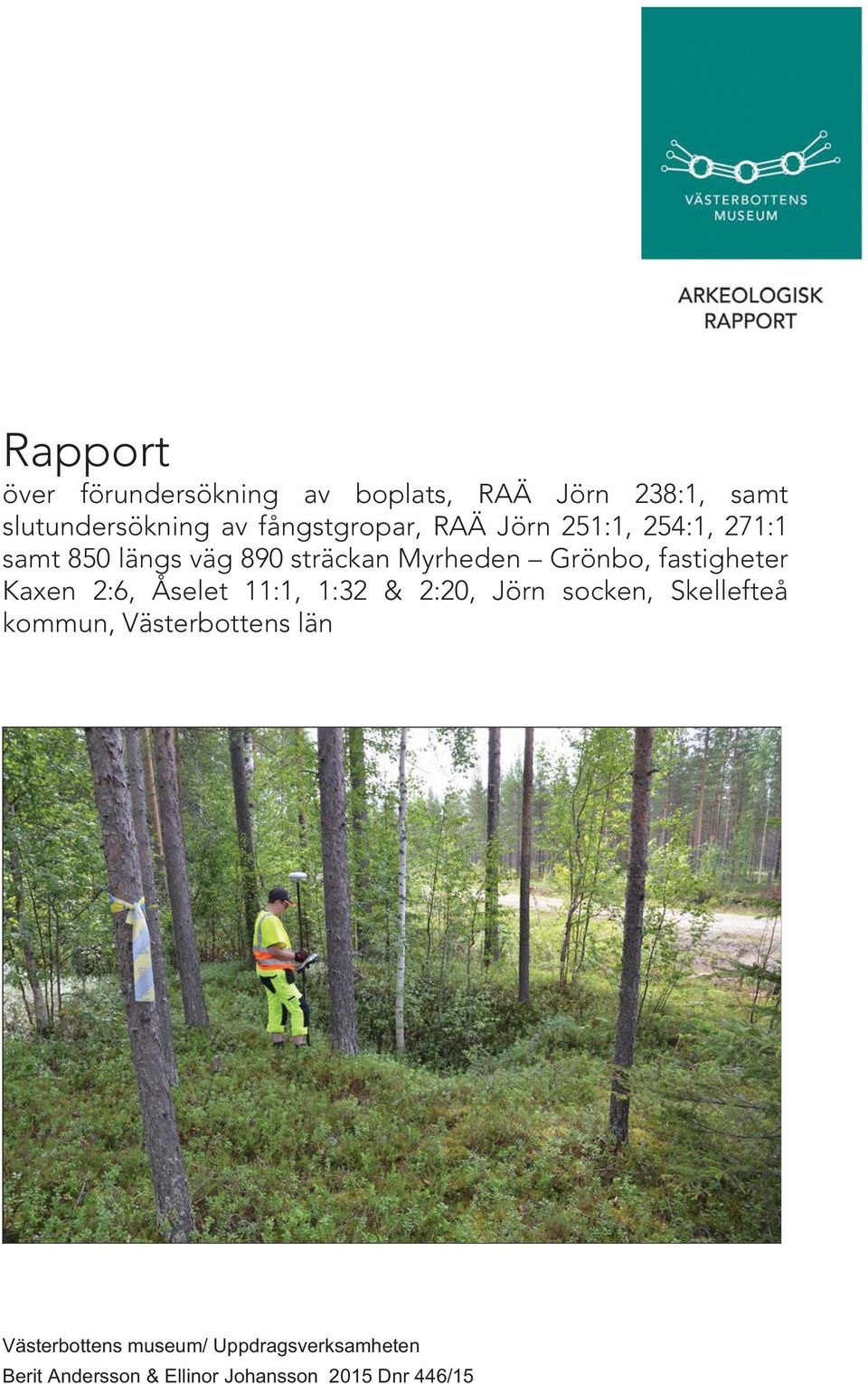

1 Rapport över förundersökning av boplats, RAÄ Jörn 238:1, samt slutundersökning av fångstgropar, RAÄ Jörn 251:1, 254:1, 271:1 samt 850 längs väg 890 sträckan Myrheden Grönbo, fastigheter Kaxen 2:6, Åselet 11:1, 1:32 & 2:20, Jörn socken, Skellefteå kommun, Västerbottens län Västerbottens museum/ Uppdragsverksamheten Berit Andersson & Ellinor Johansson 2015 Dnr 446/15

2 Västerbottensmuseum

3 Innehåll Administrativa och tekniska uppgifter... 1 Sammanfattning... 1 Inledning... 2 Undersökningens förutsättningar... 2 Undersökningsområdet... 2 Tidigare undersökningar i området... 3 Syfte... 3 Målsättning och målgrupp... 3 Metod... 4 Resultat... 5 Tolkning och utvärdering... 6 Referenser... 7 Fotografier Bilaga Fotolista Bilaga Anläggningsbeskrivning Bilaga Schaktsbeskrivning Bilaga Kolprover Bilaga Schaktplaner och profilritningar Bilaga Vedartsanalys Bilaga 7 14 C datering Bilaga 8 Omslagsbild: Ellinor Johansson mäter in fångstgrop RAÄ Jörn

4 Administrativa och tekniska uppgifter Beställare Trafikverket Vbm dnr 446/15 Lst dnr Lst beslutsdatum Län Västerbotten Landskap Västerbotten Kommun Skellefteå Socken Jörn Ort Åselet Fastighet Kaxen 2:6, Åselet 11:1, Åselet 1:32 och Åselet 2:20, RAÄ nr Jörn 238:1(boplats), Jörn 251:1, 254:1, 271:1 samt 850 (fångstgropar) Undersökningstyp Förundersökning samt Slutundersökning Datering BP ±30 Indexruta 72H 4f SV, 72H 4f SO (SweRef 99TM) Koordinatsystem Sweref99TM Kartunderlag Lantmäteriet Geodatasamverkan Höjd meter över havet Avtorvad yta 296m 2 Fältarbetsperiod Fältarbetsledning Jans Heinerud VBM Övrig personal Ellinor Johansson VBM Planering arkivsök 2 Dagverken fält 10 Dagsverken rapport 5 Fynd Inga fynd Foto VBM_DB 315 nr1-23 Prover Sex 14 C insamlade, fyra prov daterade. Fem prov vedartsbestämda. Dokumentationsmaterial Ritningar och foton förvaras vid Västerbottens museum. Sammanfattning Med anledning av förbättring av bärighet längs väg 890 sträckan Grönbo -- Myrheden har Västerbottens museum genomfört en förundersökning av boplats RAÄ Jörn 238:1 samt en slutundersökning av fångstgropar Jörn 251:1, 254:1, 271:1 samt 850 enligt beslut från Länsstyrelsen Västerbotten ( ). Det arkeologiska arbetet genomfördes under augusti månad Undersökningsområdet ligger i länets norra del, nära länsgränsen mot Norrbotten. Den berörda vägsträckan löper på Byskeälvens nordöstra sida och marken består i huvudsak av älvsediment med inslag av berg i dagen. Längs sträckan finns uppodlad mark främst runt byn Åselet, men även på äldre nybyggen. Den huvudsakliga målsättningen var att dokumentera fångstgroparnas konstruktion och undersöka om det fanns daterbart material, samt att avgränsa boplatsens utsträckning mot väg 890. Förundersökningen av boplats RAÄ Jörn 238:1 genomfördes genom avbaning (245m 2 ) med maskin i området närmast vägen. Inga fynd som kan knytas till en förhistorisk bosättning framkom. Slutundersökningen av fångstgroparna RAÄ Jörn 251:1, 254:1, 271:1 (3 st) samt 850 genomfördes med hjälp av maskin och schakt grävdes genom fångstgroparna för att skapa en profil av fångstgropen (51m 2 ). 14 C-dateringar från fyra av fångstgroparna visar att man använt 1

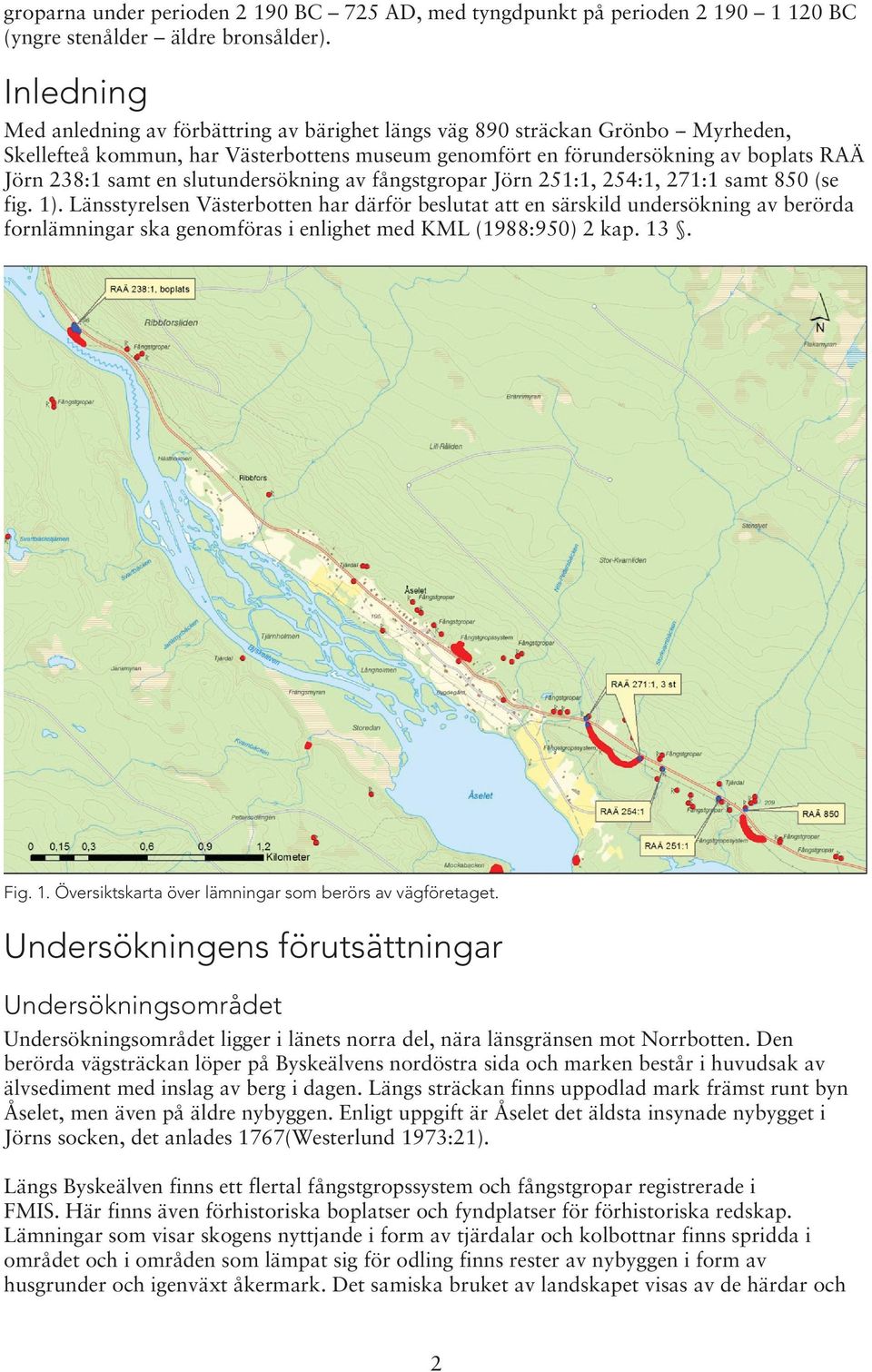

5 groparna under perioden BC 725 AD, med tyngdpunkt på perioden BC (yngre stenålder äldre bronsålder). Inledning Med anledning av förbättring av bärighet längs väg 890 sträckan Grönbo -- Myrheden, Skellefteå kommun, har Västerbottens museum genomfört en förundersökning av boplats RAÄ Jörn 238:1 samt en slutundersökning av fångstgropar Jörn 251:1, 254:1, 271:1 samt 850 (se fig. 1). Länsstyrelsen Västerbotten har därför beslutat att en särskild undersökning av berörda fornlämningar ska genomföras i enlighet med KML (1988:950) 2 kap. 13. Fig. 1. Översiktskarta över lämningar som berörs av vägföretaget. Undersökningens förutsättningar Undersökningsområdet Undersökningsområdet ligger i länets norra del, nära länsgränsen mot Norrbotten. Den berörda vägsträckan löper på Byskeälvens nordöstra sida och marken består i huvudsak av älvsediment med inslag av berg i dagen. Längs sträckan finns uppodlad mark främst runt byn Åselet, men även på äldre nybyggen. Enligt uppgift är Åselet det äldsta insynade nybygget i Jörns socken, det anlades 1767(Westerlund 1973:21). Längs Byskeälven finns ett flertal fångstgropssystem och fångstgropar registrerade i FMIS. Här finns även förhistoriska boplatser och fyndplatser för förhistoriska redskap. Lämningar som visar skogens nyttjande i form av tjärdalar och kolbottnar finns spridda i området och i områden som lämpat sig för odling finns rester av nybyggen i form av husgrunder och igenväxt åkermark. Det samiska bruket av landskapet visas av de härdar och 2

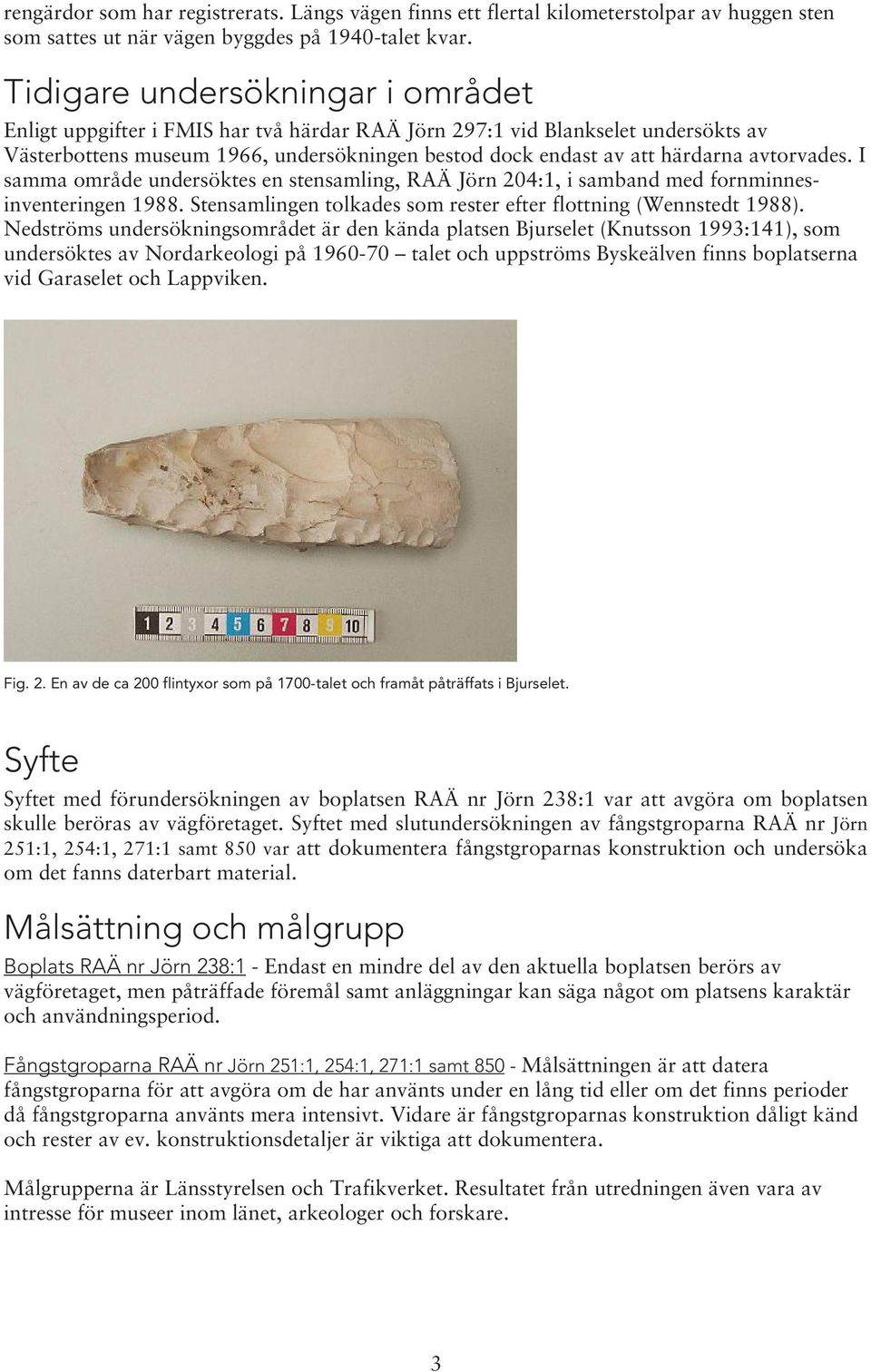

6 rengärdor som har registrerats. Längs vägen finns ett flertal kilometerstolpar av huggen sten som sattes ut när vägen byggdes på 1940-talet kvar. Tidigare undersökningar i området Enligt uppgifter i FMIS har två härdar RAÄ Jörn 297:1 vid Blankselet undersökts av Västerbottens museum 1966, undersökningen bestod dock endast av att härdarna avtorvades. I samma område undersöktes en stensamling, RAÄ Jörn 204:1, i samband med fornminnesinventeringen Stensamlingen tolkades som rester efter flottning (Wennstedt 1988). Nedströms undersökningsområdet är den kända platsen Bjurselet (Knutsson 1993:141), som undersöktes av Nordarkeologi på talet och uppströms Byskeälven finns boplatserna vid Garaselet och Lappviken. Fig. 2. En av de ca 200 flintyxor som på 1700-talet och framåt påträffats i Bjurselet. Syfte Syftet med förundersökningen av boplatsen RAÄ nr Jörn 238:1 var att avgöra om boplatsen skulle beröras av vägföretaget. Syftet med slutundersökningen av fångstgroparna RAÄ nr Jörn 251:1, 254:1, 271:1 samt 850 var att dokumentera fångstgroparnas konstruktion och undersöka om det fanns daterbart material. Målsättning och målgrupp Boplats RAÄ nr Jörn 238:1 - Endast en mindre del av den aktuella boplatsen berörs av vägföretaget, men påträffade föremål samt anläggningar kan säga något om platsens karaktär och användningsperiod. Fångstgroparna RAÄ nr Jörn 251:1, 254:1, 271:1 samt Målsättningen är att datera fångstgroparna för att avgöra om de har använts under en lång tid eller om det finns perioder då fångstgroparna använts mera intensivt. Vidare är fångstgroparnas konstruktion dåligt känd och rester av ev. konstruktionsdetaljer är viktiga att dokumentera. Målgrupperna är Länsstyrelsen och Trafikverket. Resultatet från utredningen även vara av intresse för museer inom länet, arkeologer och forskare. 3

7 Metod Boplats RAÄ nr Jörn 238:1 Området nära befintlig väg avbanades med maskin i ett 43 m långt och 3 4 m brett schakt i syfte att avgränsa boplatsen mot NO. Två mindre schakt mot SV m långa och 2 3 m breda avbanades med maskin (se karta 1, sid 12). Schakten fotograferades samt inmättes med RTK-GPS i SweRef99 TM. Undersökt yta är 245m 2. Inga fynd eller tecken på förhistorisk aktivitet framkom i de undersökta ytorna. Fig. 3. VBM_DB 315:17. Ett av schakten som löper mot SV in i boplatsområdet. Fångstgroparna RAÄ nr Jörn 251:1, 254:1, 271:1 samt 850 De sex fångstgroparna dokumenterades genom fotografering och ritningar i plan samt inmättes med RTK-GPS. Därefter grävdes schakt med hjälp av grävmaskin genom halva fångstgroparna 5 7 m långa, 1 2 m breda och 2 2,5 m djupa i syfte att erhålla en profil där ev. konstruktionsdetaljer, lagerföljd och kol dokumenterades med foto och ritning (se karta 2 6, sid 12 17). I de fall där fångstgropen var oval har schaktet lagts i gropens längdriktning. Kol för vedartsbestämning och 14 C-datering insamlades ur profilerna. Fig. 4. VBM_DB 315:13. Profil genom fångstgrop RAÄ Jörn 254:1. 4

8 Resultat Förundersökning Boplats RAÄ nr Jörn 238:1 Vid förundersökningen av boplatsen RAÄ Jörn 238:1 framkom inga fynd. Boplatsens huvudsakliga aktivitetsområde är sannolikt på den plana ytan närmare älven, där det framkom måttligt med skärvsten samt en härd i brukningsvägen (se Fig. 5). Fig. 5. VBM_DB 315:21. Foto av den härd som finns inom boplatsen RAÄ Jörn 238:1. Slutundersökning av Fångstgroparna RAÄ nr Jörn 251:1, 254:1, 271:1 (3 st) samt 850 Av det kol för vedartsbestämning och 14 C-analys som insamlats ur fångstgroparnas profiler sändes 5 prov till vedartsbestämning. Kolet från RAÄ 271:1 (grop 1) bedömdes som osäkert och insändes ej. Resultatet från vedartsanalysen visade att kolet kom i huvudsak från tall, utom kolprovet från RAÄ Jörn 850 som var gran. Kolprovet från RAÄ Jörn 271:1 (grop 3) kom sannolikt från mark- eller rotbrand och det insändes ej för 14 C-analys. 14 C-dateringarna spänner över tidsperioden BC 725 AD, med tyngdpunkt på perioden BC (yngre stenålder äldre bronsålder). Två av fångstgroparna (RAÄ Jörn 271:1 grop 2 och 251:1) har daterats till BC, en fångstgrop (RAÄ Jörn 254:1) har daterats till BC och den yngsta fångstgropen (RAÄ Jörn 850) har daterats till AD (se bilaga 5, sid 11). Det innebär att två fångstgropar har daterats till stenålder, en till bronsålder och en till järnålder. Undersökningen gav inga indikationer på fångstgroparnas konstruktionsdetaljer. I en av groparna (RAÄ Jörn 271:1 grop 2) framkom ett rödbränt skikt med mindre kolinslag i botten av profilen (se karta 5, sid 16). Detta skikt kan vara resultat från delar av konstruktionen, eller någon typ av överbyggnad, som brunnit och rasat ner i gropen (se fig. 6). 5

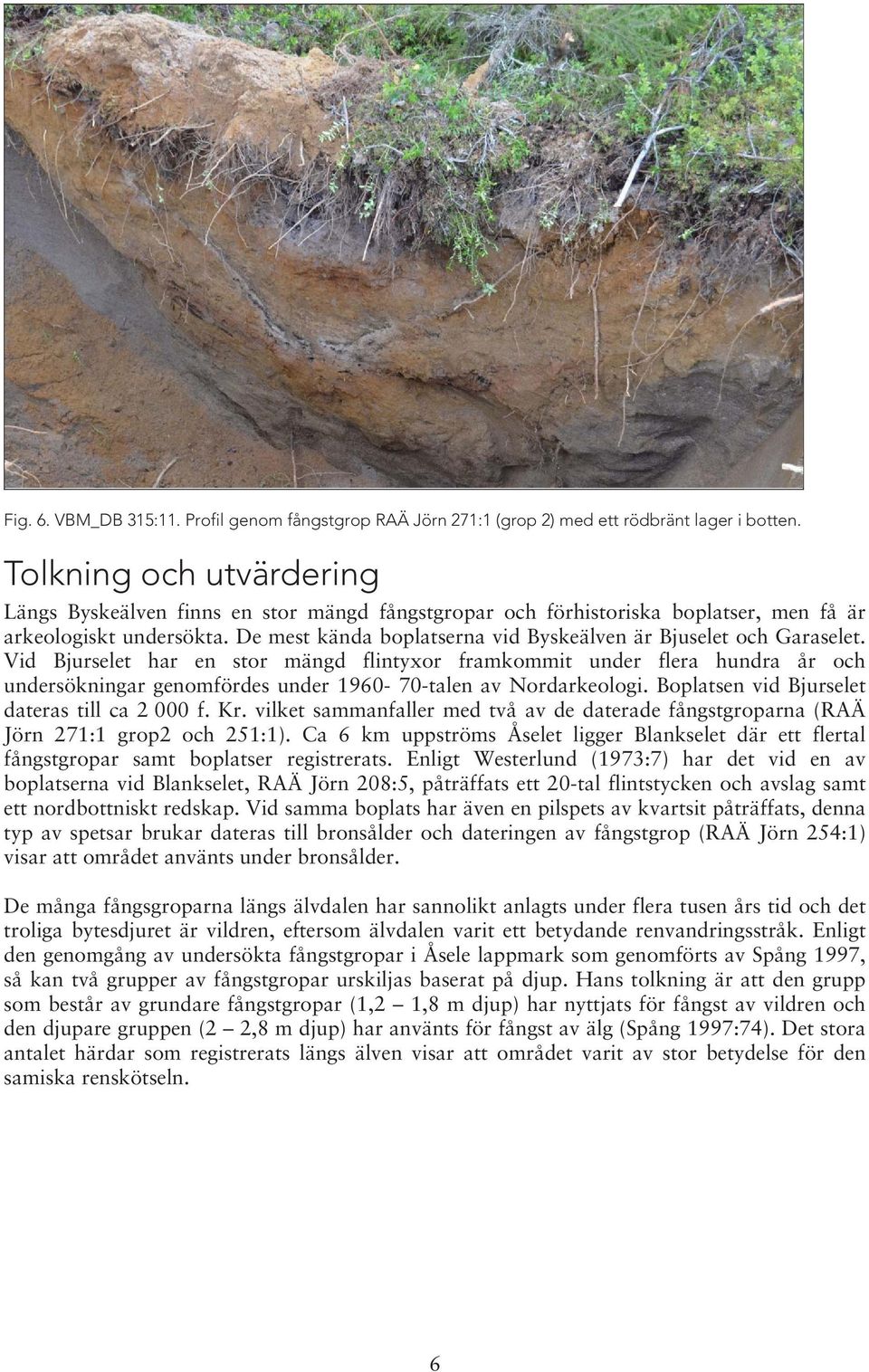

9 Fig. 6. VBM_DB 315:11. Profil genom fångstgrop RAÄ Jörn 271:1 (grop 2) med ett rödbränt lager i botten. Tolkning och utvärdering Längs Byskeälven finns en stor mängd fångstgropar och förhistoriska boplatser, men få är arkeologiskt undersökta. De mest kända boplatserna vid Byskeälven är Bjuselet och Garaselet. Vid Bjurselet har en stor mängd flintyxor framkommit under flera hundra år och undersökningar genomfördes under talen av Nordarkeologi. Boplatsen vid Bjurselet dateras till ca f. Kr. vilket sammanfaller med två av de daterade fångstgroparna (RAÄ Jörn 271:1 grop2 och 251:1). Ca 6 km uppströms Åselet ligger Blankselet där ett flertal fångstgropar samt boplatser registrerats. Enligt Westerlund (1973:7) har det vid en av boplatserna vid Blankselet, RAÄ Jörn 208:5, påträffats ett 20-tal flintstycken och avslag samt ett nordbottniskt redskap. Vid samma boplats har även en pilspets av kvartsit påträffats, denna typ av spetsar brukar dateras till bronsålder och dateringen av fångstgrop (RAÄ Jörn 254:1) visar att området använts under bronsålder. De många fångsgroparna längs älvdalen har sannolikt anlagts under flera tusen års tid och det troliga bytesdjuret är vildren, eftersom älvdalen varit ett betydande renvandringsstråk. Enligt den genomgång av undersökta fångstgropar i Åsele lappmark som genomförts av Spång 1997, så kan två grupper av fångstgropar urskiljas baserat på djup. Hans tolkning är att den grupp som består av grundare fångstgropar (1,2 1,8 m djup) har nyttjats för fångst av vildren och den djupare gruppen (2 2,8 m djup) har använts för fångst av älg (Spång 1997:74). Det stora antalet härdar som registrerats längs älven visar att området varit av stor betydelse för den samiska renskötseln. 6

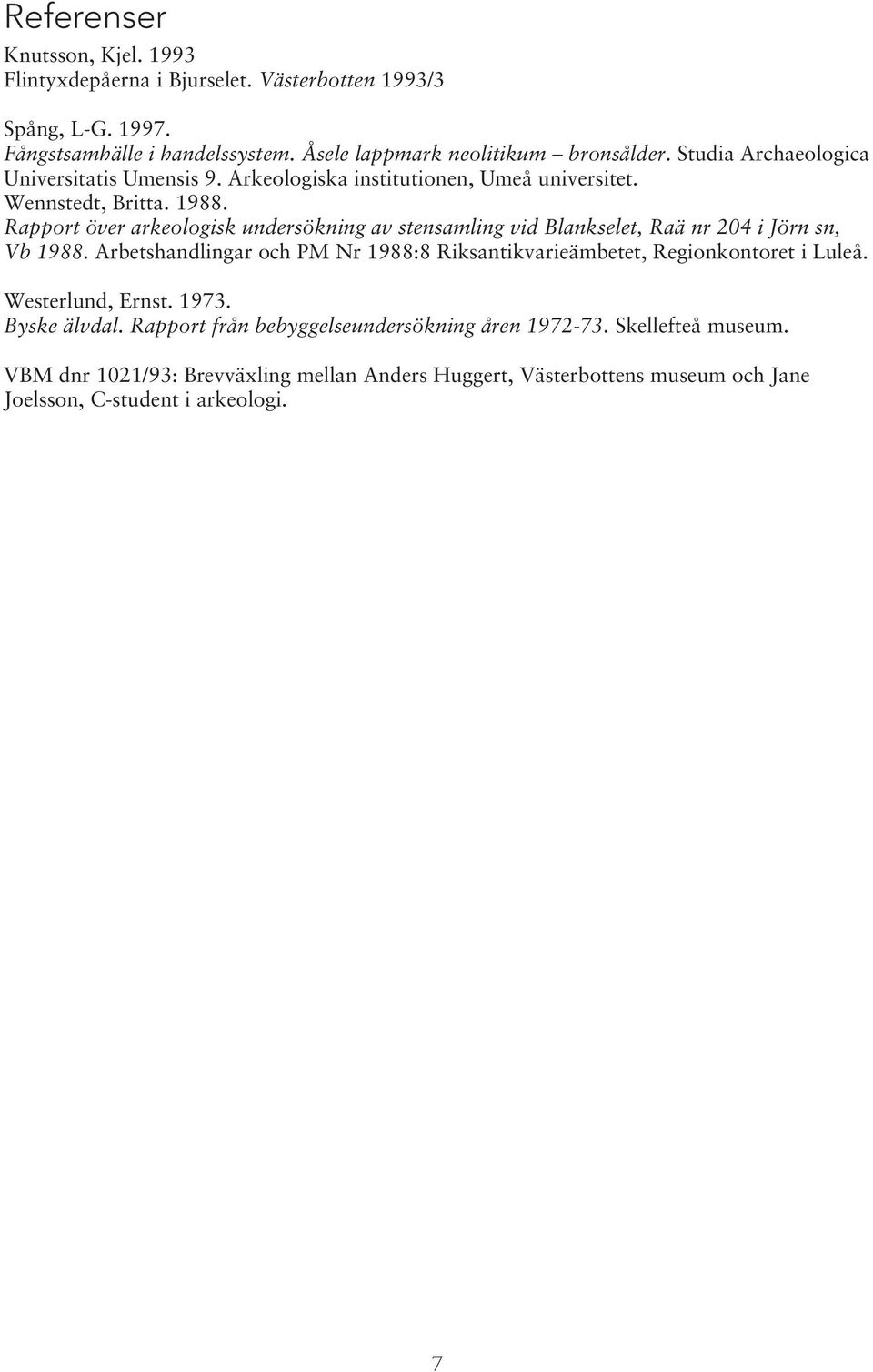

10 Referenser Knutsson, Kjel Flintyxdepåerna i Bjurselet. Västerbotten 1993/3 Spång, L-G Fångstsamhälle i handelssystem. Åsele lappmark neolitikum bronsålder. Studia Archaeologica Universitatis Umensis 9. Arkeologiska institutionen, Umeå universitet. Wennstedt, Britta Rapport över arkeologisk undersökning av stensamling vid Blankselet, Raä nr 204 i Jörn sn, Vb Arbetshandlingar och PM Nr 1988:8 Riksantikvarieämbetet, Regionkontoret i Luleå. Westerlund, Ernst Byske älvdal. Rapport från bebyggelseundersökning åren Skellefteå museum. VBM dnr 1021/93: Brevväxling mellan Anders Huggert, Västerbottens museum och Jane Joelsson, C-student i arkeologi. 7

11

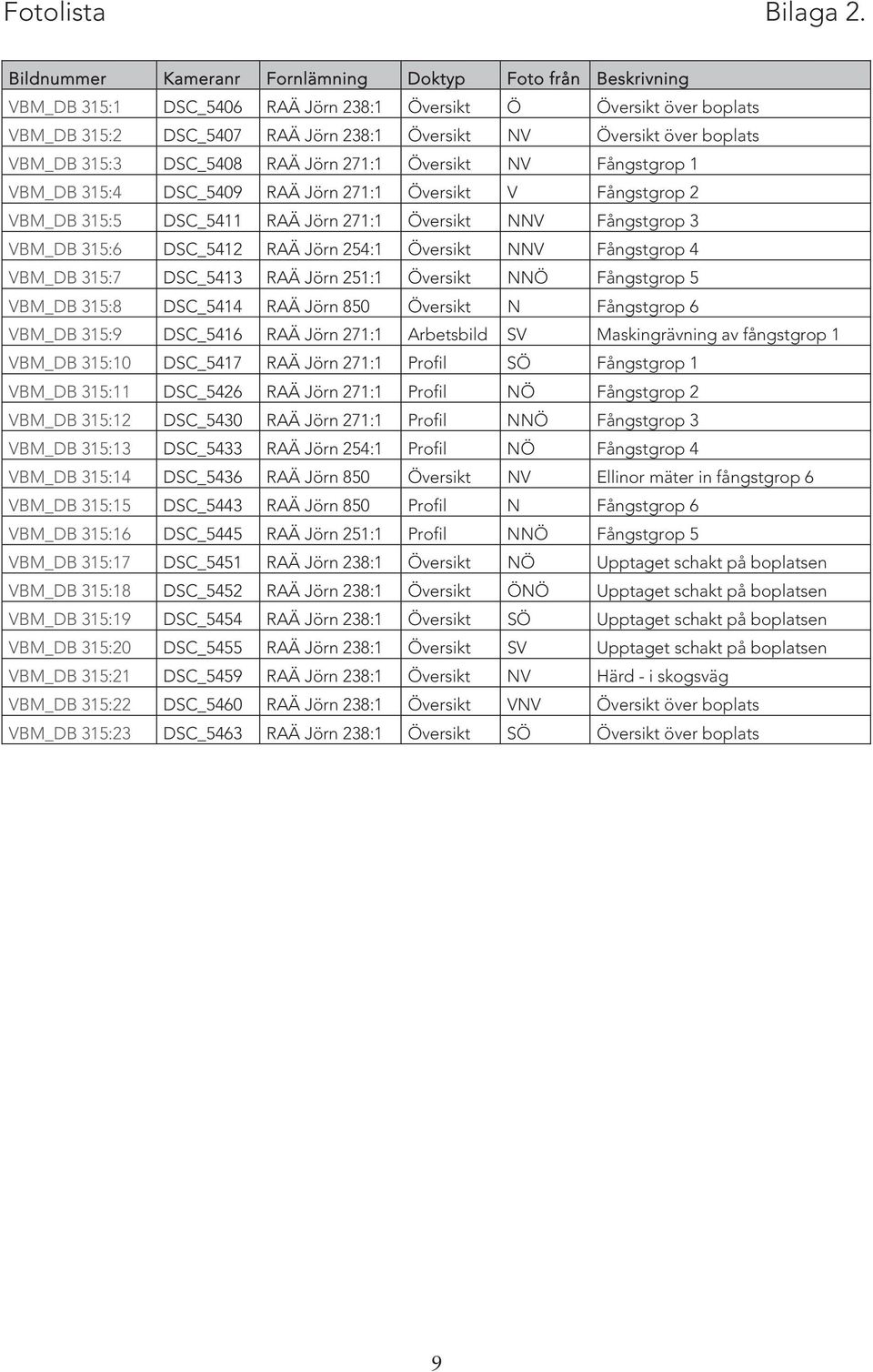

12 Fotolista Bilaga 2. Bildnummer Kameranr Fornlämning Doktyp Foto från Beskrivning VBM_DB 315:1 DSC_5406 RAÄ Jörn 238:1 Översikt Ö Översikt över boplats VBM_DB 315:2 DSC_5407 RAÄ Jörn 238:1 Översikt NV Översikt över boplats VBM_DB 315:3 DSC_5408 RAÄ Jörn 271:1 Översikt NV Fångstgrop 1 VBM_DB 315:4 DSC_5409 RAÄ Jörn 271:1 Översikt V Fångstgrop 2 VBM_DB 315:5 DSC_5411 RAÄ Jörn 271:1 Översikt NNV Fångstgrop 3 VBM_DB 315:6 DSC_5412 RAÄ Jörn 254:1 Översikt NNV Fångstgrop 4 VBM_DB 315:7 DSC_5413 RAÄ Jörn 251:1 Översikt NNÖ Fångstgrop 5 VBM_DB 315:8 DSC_5414 RAÄ Jörn 850 Översikt N Fångstgrop 6 VBM_DB 315:9 DSC_5416 RAÄ Jörn 271:1 Arbetsbild SV Maskingrävning av fångstgrop 1 VBM_DB 315:10 DSC_5417 RAÄ Jörn 271:1 Profil SÖ Fångstgrop 1 VBM_DB 315:11 DSC_5426 RAÄ Jörn 271:1 Profil NÖ Fångstgrop 2 VBM_DB 315:12 DSC_5430 RAÄ Jörn 271:1 Profil NNÖ Fångstgrop 3 VBM_DB 315:13 DSC_5433 RAÄ Jörn 254:1 Profil NÖ Fångstgrop 4 VBM_DB 315:14 DSC_5436 RAÄ Jörn 850 Översikt NV Ellinor mäter in fångstgrop 6 VBM_DB 315:15 DSC_5443 RAÄ Jörn 850 Profil N Fångstgrop 6 VBM_DB 315:16 DSC_5445 RAÄ Jörn 251:1 Profil NNÖ Fångstgrop 5 VBM_DB 315:17 DSC_5451 RAÄ Jörn 238:1 Översikt NÖ Upptaget schakt på boplatsen VBM_DB 315:18 DSC_5452 RAÄ Jörn 238:1 Översikt ÖNÖ Upptaget schakt på boplatsen VBM_DB 315:19 DSC_5454 RAÄ Jörn 238:1 Översikt SÖ Upptaget schakt på boplatsen VBM_DB 315:20 DSC_5455 RAÄ Jörn 238:1 Översikt SV Upptaget schakt på boplatsen VBM_DB 315:21 DSC_5459 RAÄ Jörn 238:1 Översikt NV Härd - i skogsväg VBM_DB 315:22 DSC_5460 RAÄ Jörn 238:1 Översikt VNV Översikt över boplats VBM_DB 315:23 DSC_5463 RAÄ Jörn 238:1 Översikt SÖ Översikt över boplats 9

13 Anläggningsbeskrivning Bilaga 3 Anl. nr Typ N E Z Beskrivning Status RAÄ Jörn 271:1 (grop 1) Fångstgrop , ,51 204,51 Fångstgrop, oval, 4,8 x 3,3 m (ÖNÖ- VSV) och 0,7 m djup. Vall kring kanten 1,5-2,8 m bred och 0,1-0,2 m hög. Rektangulärt bottenplan. Skadad av sentida grustäkt. Profilschakt 5,7 x 1,5 m i SÖ delen med NO-SV-lig riktning ner till 2 m djup. Slutundersökt RAÄ Jörn 271:1 (grop 2) RAÄ Jörn 271:1 (grop 3) RAÄ Jörn 254:1 RAÄ Jörn 251:1 Fångstgrop , ,81 207,79 Fångstgrop, oval, 5 x 4 m (NO-SV) och 0,6 m djup. Vall kring kanten 1,3-2 m bred och 0,1 m hög. Vallen skadad i NO av sentida grustag. Profilschakt 5 x 1,4 m i NÖ delen med NNV-SSÖ-lig riktning ner till 1,6 m djup. Fångstgrop , ,72 206,71 Fångstgrop, oval, 4 x 5,5 m (NO-SV) och 0,6 m djup. Vall kring kanten 1,5-2 m bred och 0,1 m hög. Skadad av väg i NO. Profilschakt 6 x 1,5 m i NÖ delen med NV-SO-lig riktning ner till 1,2 m djup. Fångstgrop , ,98 207,16 Fångstgrop, oval, 3 x 2,4 m (NÖ-SV) och 0,6 m djup. Vall kring kanten 1,5 m bred och 0,1 m hög. Närmast koniskt bottenplan. Vallen skadad i NÖ av mindre brukningsväg. Profilschakt 5,3 x 1,5 m i NÖ delen med NV-SÖ-lig riktning ner till 1,6 m djup Fångstgrop , ,12 206,64 Fångstgrop, oval, 4,2 x 3,2 m (ONO-VSV) och 0,6 m djup. Vall kring kanten 1,5-2 m bred och 0,1 m hög. Skålformat bottenplan. Vallen skadad av brukningsväg i S - Ö, av sentida grop i NÖ. Profilschakt 5,7 x 1,4 m i NÖ delen med VNV-OSO-lig riktning ner till 1,6 m djup. Slutundersökt Slutundersökt Slutundersökt Slutundersökt RAÄ Jörn 850 Fångstgrop , ,93 206,68 Fångstgrop, oregelbunden, 3 x 3 m och 0,6 m djup. Vall kring kanten 1,5-2 m bred och 0,1 m hög. Gropens form kommer sig av en stor stubbe i gropens kant samt en utgrävning som kan vara ett gammalt rävgryt. Profilschakt 7 x 1,4 m i N delen med VNV-OSO-lig riktning ner till 1,5 m djup. Slutundersökt 10

14 Schaktsbeskrivning Bilaga 4 Schaktnr RAÄ Nr Metod Beskrivning Anmärkning Status 1 RAÄ Jörn 238:1 Maskingrävning Schaktet var ca 43,5 x 2,5-5,5 m (NV-SÖ) och ca 0,05-0,15 m djupt. Från schaktet löpte två sidogrenar (den ena i NÖ-SV och den andra i ÖNÖ-VSV) och dessa var ca x 1,5-3 m och nedtill 0,15 m djupa. Schaktet var beväxt med mossa, ris, sly och ung tallskog. Schaktet utgjordes av morän. Inga anläggningar eller fynd framkom i samband med förundersökningen av RAÄ Jörn 238:1. Inga boplatsindikationer Förundersökt Kolprover Bilaga 5 Pnr Provtyp Material Anmärkning RAÄ Nr Datering BP Datering BC/AD Kp1 Kol 14 Kol Grop 1, ej RAÄ Jörn 271:1 insänt Kp2 Kol 14 Kol Grop 2 RAÄ Jörn 271:1 3680± BC, BC Beta nr Kp3 Kol 14 Kol Grop 3, markrotbrand RAÄ Jörn 271:1 Kp4 Kol 14 Kol RAÄ Jörn 254:1 2990± BC, BC Kp5 Kol 14 Kol RAÄ Jörn 251:1 3590± BC Kp6 Kol 14 Kol RAÄ Jörn ± AD

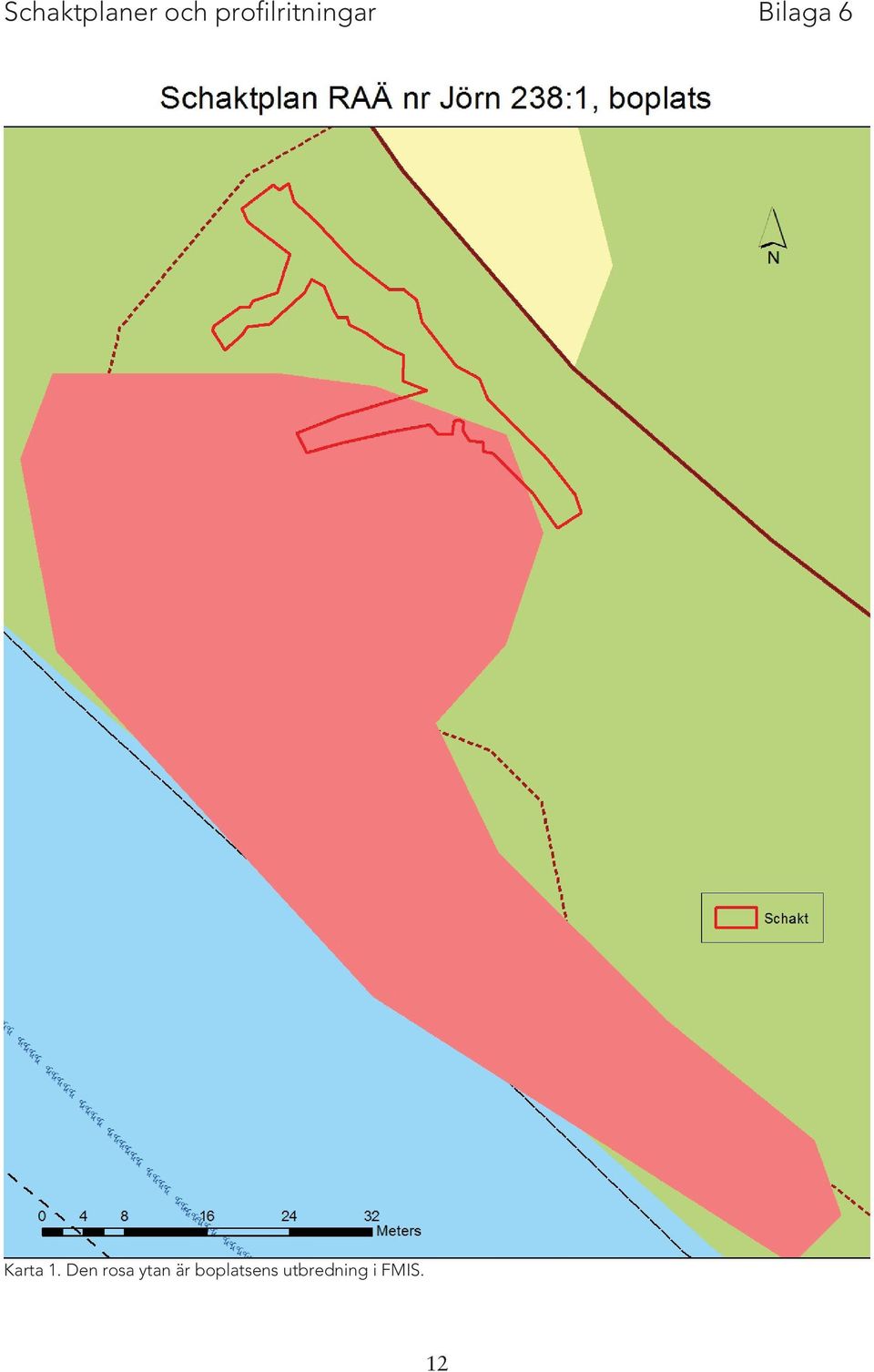

15 Schaktplaner och profilritningar Bilaga 6 Karta 1. Den rosa ytan är boplatsens utbredning i FMIS. 12

16 Karta 2. 13

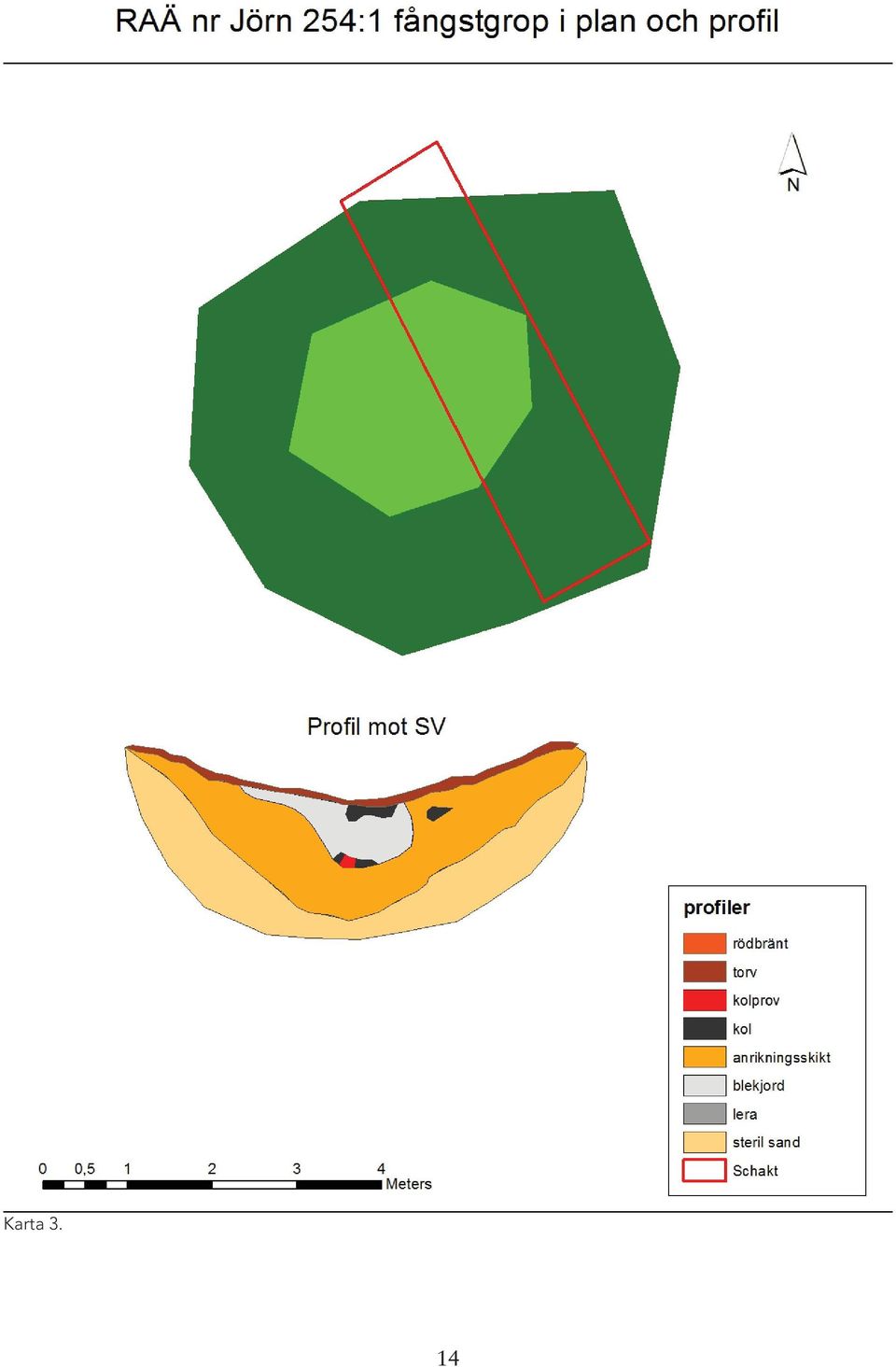

17 Karta 3. 14

18 Karta 4. 15

19 Karta 5. 16

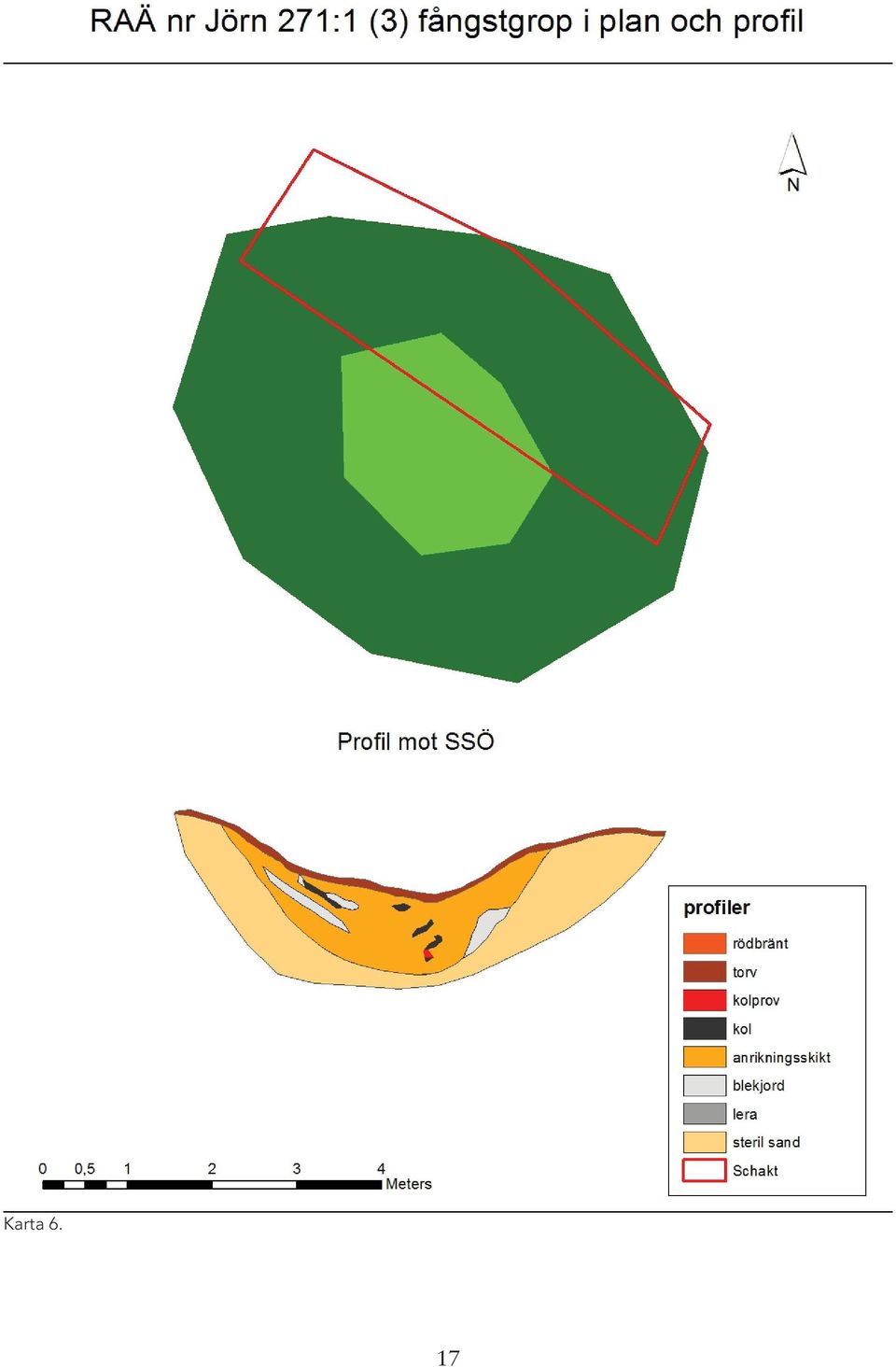

20 Karta 6. 17

21 Karta 7. 18

22 VEDLAB Vedanatomilabbet Adress: Telefon: Bankgiro: Organisationsnr: Kattås 0570/ GLAVA Vedlabrapport1574 VedartsanalyserpåmaterialfrånVästerbotten, Jörnssn.Väg890Grönbo Myrheden.

23 VEDLAB Vedanatomilabbet Vedlabrapport VedartsanalyserpåmaterialfrånVästerbotten,Jörnssn.Väg890Grönbo Myrheden. Uppdragsgivare:EllinorJohansson/Västerbottensmuseum ArbetetomfattarfemkolprovfrånfemfångstgropariSkellefteåkommun. Provernainnehållerkolfråntallochgran.Bådaträdslagenkangehögegenålderviddatering.Prov4innehåller enkvist/grenmedmindreän10årsringar.denkommerförhoppningsvisattgeenmertillförlitligdatering.prov 3innehållerförkolnadbarkochtunna,förkolnadekvistarellerrötterochgerkänslanavmark/rotbrand. Analysresultat Anl. ID Anläggnings typ 2 FångstgropJörn 271:1 3 FångstgropJörn 271:1 4 FångstgropJörn 254:1 5 FångstgropJörn 251:1 6 FångstgropJörn 850 ErikDanielsson/VEDLAB Kattås 67020GLAVA Tfn:0570/42029 Epost:vedlab@telia.com Prov mängd Analyserad mängd Trädslag Utplockat för 14 Cdat. 239,8g 4,2g30bitar Tall30bitar Tall43mg 133,2g <0,1g7bitar Tall(kvist/rot?)4 bitar Bark/Näver3 bitar Tall (kvist/rot) 65mg 55,0g 6,7g30bitar Tall30bitar Tall (kvist/gren) 85mg 93,6g 2,8g18bitar Tall18bitar Tall64mg 59,8g 0,8g11bitar Gran11bitar Gran28mg Övrigt Kvistmed< 10årsringar

24 Dehärträdslagenförekomimaterialet Art Latin Max Växtmiljö Egenskaper och användning Övrigt ålder Gran Picea abies 350 år Trivs på näringsrika jordar. Tål beskuggning bra och Lätt och lös men ganska seg ved. Ofta rakvuxen. Ganska Bark till taktäckning. Granbarr till kreatursfoder konkurrerar därför lätt ut andra arter motståndskraftig mot röta. Stolpar golvbrädor störar lieskaft, korgar Tall Pinus silvestris 400 år Anspråkslös men trivs på näringsrika jordar. Den är dock ljuskrävande och blev snabbt utkonkurrerad från de godare jordarna när granen kom Stark och hållbar. Konstruktionsvirke, stolpar, pålar, båtbygge, kärl (ej för mat) takspån, tjärbloss, träkol, tjärbränning Underbarken till nödmjöl, årsskott kokades för C- vitaminerna. Även som kreatursfoder Uppgifterommaximalålder,växtmiljö,användningmmärhämtadeur:Holmåsen,IngmarTrädochbuskar. Lund1993.Gunnarsson,AllanTrädenochmänniskan.Kristianstad1988.Mossberg,Bom.fl.Dennordiska floran.brepol,turnhout1992. Vedartsanalysen görs genom att studera snitt- eller brottytor genom mikroskop. Jag har använt stereolupp Carl Zeiss Jena, Technival 2 och stereomikroskop Leitz Metalux II med upp till 625 gångers förstoring. Mikroskopfoton är tagna med Nikon Coolpix Referenslitteratur för vedartsbestämningen har i huvudsak varit Schweingruber F.H. Microscopic Wood Anatomy 3 rd edition och Anatomy of European woods 1990 samt Mork E. Vedanatomi Dessutom har jag använt min egen referenssamling av förkolnade och färska vedprover.

25 December 2, 2015 Dr. Jans Heinerud Vasterbottens Museum Box 3183 Umea, SE Sweden RE: Radiocarbon Dating Results For Samples JORN KP2, JORN KP4, JORN KP5, JORN KP6 Dear Dr. Heinerud: Enclosed are the radiocarbon dating results for four samples recently sent to us. As usual, the method of analysis is listed on the report with the results and calibration data is provided where applicable. The Conventional Radiocarbon Ages have all been corrected for total fractionation effects and where applicable, calibration was performed using 2013 calibration databases (cited on the graph pages). The web directory containing the table of results and PDF download also contains pictures, a cvs spreadsheet download option and a quality assurance report containing expected vs. measured values for 3-5 working standards analyzed simultaneously with your samples. Reported results are accredited to ISO/IEC 17025:2005 Testing Accreditation PJLA #59423 standards and all chemistry was performed here in our laboratory and counted in our own accelerators here. Since Beta is not a teaching laboratory, only graduates trained to strict protocols of the ISO/IEC 17025:2005 Testing Accreditation PJLA #59423 program participated in the analyses. As always Conventional Radiocarbon Ages and sigmas are rounded to the nearest 10 years per the conventions of the 1977 International Radiocarbon Conference. When counting statistics produce sigmas lower than +/- 30 years, a conservative +/- 30 BP is cited for the result. The reported d13c values were measured separately in an IRMS (isotope ratio mass spectrometer). They are NOT the AMS d13c which would include fractionation effects from natural, chemistry and AMS induced sources. When interpreting the results, please consider any communications you may have had with us regarding the samples. As always, your inquiries are most welcome. If you have any questions or would like further details of the analyses, please do not hesitate to contact us. Our invoice has been sent separately. Thank you for your prior efforts in arranging payment. As always, if you have any questions or would like to discuss the results, don t hesitate to contact me. Sincerely, Digital signature on file Page 1 of 6

26 Dr. Jans Heinerud Report Date: 12/2/2015 Vasterbottens Museum Material Received: 11/13/2015 Sample Data Measured d13c Conventional Radiocarbon Age Radiocarbon Age(*) Beta /- 30 BP o/oo /- 30 BP SAMPLE : JORN KP2 ANALYSIS : AMS-Standard delivery MATERIAL/PRETREATMENT : (charred material): acid/alkali/acid 2 SIGMA CALIBRATION : Cal BC 2190 to 2180 (Cal BP 4140 to 4130) and Cal BC 2140 to 1975 (Cal BP 4090 to 3925) Beta /- 30 BP o/oo /- 30 BP SAMPLE : JORN KP4 ANALYSIS : AMS-Standard delivery MATERIAL/PRETREATMENT : (charred material): acid/alkali/acid 2 SIGMA CALIBRATION : Cal BC 1365 to 1360 (Cal BP 3315 to 3310) and Cal BC 1290 to 1120 (Cal BP 3240 to 3070) Beta /- 30 BP o/oo /- 30 BP SAMPLE : JORN KP5 ANALYSIS : AMS-Standard delivery MATERIAL/PRETREATMENT : (charred material): acid/alkali/acid 2 SIGMA CALIBRATION : Cal BC 2025 to 1885 (Cal BP 3975 to 3835) Beta /- 30 BP o/oo /- 30 BP SAMPLE : JORN KP6 ANALYSIS : AMS-Standard delivery MATERIAL/PRETREATMENT : (charred material): acid/alkali/acid 2 SIGMA CALIBRATION : Cal AD 655 to 725 (Cal BP 1295 to 1225) and Cal AD 740 to 770 (Cal BP 1210 to 1180) Page 2 of 6

27 CALIBRATION OF RADIOCARBON AGE TO CALENDAR YEARS (Variables: C13/C12 = o/oo : lab. mult = 1) Laboratory number Beta : JORN KP2 Conventional radiocarbon age 3680 ± 30 BP Calibrated Result (95% Probability) Cal BC 2190 to 2180 (Cal BP 4140 to 4130) Cal BC 2140 to 1975 (Cal BP 4090 to 3925) Intercept of radiocarbon age with calibration curve Cal BC 2115 (Cal BP 4065) Cal BC 2100 (Cal BP 4050) Cal BC 2035 (Cal BP 3985) Calibrated Result (68% Probability) Cal BC 2130 to 2080 (Cal BP 4080 to 4030) Cal BC 2060 to 2025 (Cal BP 4010 to 3975) 3680 ± 30 BP CHARRED MATERIAL Radiocarbon age (BP) Cal BC Database used INTCAL13 References Mathematics used for calibration scenario A Simplified Approach to Calibrating C14 Dates, Talma, A. S., Vogel, J. C., 1993, Radiocarbon 35(2): References to INTCAL13 database Reimer PJ et al. IntCal13 and Marine13 radiocarbon age calibration curves 0 50,000 years cal BP. Radiocarbon 55(4): , Beta Analytic Radiocarbon Dating Laboratory 4985 S.W. 74th Court, Miami, Florida Tel: (305) Fax: (305) beta@radiocarbon.com Page 3 of 6

28 CALIBRATION OF RADIOCARBON AGE TO CALENDAR YEARS (Variables: C13/C12 = o/oo : lab. mult = 1) Laboratory number Beta : JORN KP4 Conventional radiocarbon age 2990 ± 30 BP Calibrated Result (95% Probability) Cal BC 1365 to 1360 (Cal BP 3315 to 3310) Cal BC 1290 to 1120 (Cal BP 3240 to 3070) Intercept of radiocarbon age with calibration curve Cal BC 1220 (Cal BP 3170) Calibrated Result (68% Probability) Cal BC 1260 to 1195 (Cal BP 3210 to 3145) Cal BC 1140 to 1130 (Cal BP 3090 to 3080) 2990 ± 30 BP CHARRED MATERIAL Radiocarbon age (BP) Cal BC Database used INTCAL13 References Mathematics used for calibration scenario A Simplified Approach to Calibrating C14 Dates, Talma, A. S., Vogel, J. C., 1993, Radiocarbon 35(2): References to INTCAL13 database Reimer PJ et al. IntCal13 and Marine13 radiocarbon age calibration curves 0 50,000 years cal BP. Radiocarbon 55(4): , Beta Analytic Radiocarbon Dating Laboratory 4985 S.W. 74th Court, Miami, Florida Tel: (305) Fax: (305) beta@radiocarbon.com Page 4 of 6

29 CALIBRATION OF RADIOCARBON AGE TO CALENDAR YEARS (Variables: C13/C12 = o/oo : lab. mult = 1) Laboratory number Beta : JORN KP5 Conventional radiocarbon age 3590 ± 30 BP Calibrated Result (95% Probability) Cal BC 2025 to 1885 (Cal BP 3975 to 3835) Intercept of radiocarbon age with calibration curve Cal BC 1940 (Cal BP 3890) Calibrated Result (68% Probability) Cal BC 2005 to 2000 (Cal BP 3955 to 3950) Cal BC 1975 to 1900 (Cal BP 3925 to 3850) 3590 ± 30 BP CHARRED MATERIAL Radiocarbon age (BP) Cal BC Database used INTCAL13 References Mathematics used for calibration scenario A Simplified Approach to Calibrating C14 Dates, Talma, A. S., Vogel, J. C., 1993, Radiocarbon 35(2): References to INTCAL13 database Reimer PJ et al. IntCal13 and Marine13 radiocarbon age calibration curves 0 50,000 years cal BP. Radiocarbon 55(4): , Beta Analytic Radiocarbon Dating Laboratory 4985 S.W. 74th Court, Miami, Florida Tel: (305) Fax: (305) beta@radiocarbon.com Page 5 of 6

30 CALIBRATION OF RADIOCARBON AGE TO CALENDAR YEARS (Variables: C13/C12 = o/oo : lab. mult = 1) Laboratory number Beta : JORN KP6 Conventional radiocarbon age 1310 ± 30 BP Calibrated Result (95% Probability) Cal AD 655 to 725 (Cal BP 1295 to 1225) Cal AD 740 to 770 (Cal BP 1210 to 1180) Intercept of radiocarbon age with calibration curve Cal AD 675 (Cal BP 1275) Calibrated Result (68% Probability) Cal AD 665 to 690 (Cal BP 1285 to 1260) Cal AD 750 to 760 (Cal BP 1200 to 1190) 1310 ± 30 BP CHARRED MATERIAL Radiocarbon age (BP) Cal AD Database used INTCAL13 References Mathematics used for calibration scenario A Simplified Approach to Calibrating C14 Dates, Talma, A. S., Vogel, J. C., 1993, Radiocarbon 35(2): References to INTCAL13 database Reimer PJ et al. IntCal13 and Marine13 radiocarbon age calibration curves 0 50,000 years cal BP. Radiocarbon 55(4): , Beta Analytic Radiocarbon Dating Laboratory 4985 S.W. 74th Court, Miami, Florida Tel: (305) Fax: (305) beta@radiocarbon.com Page 6 of 6

31 Rapporten finns också som pdf-fil på Västerbottens museums informationsportal om arkeologi, förhistoria och kulturlandskap i Västerbottens län. Här finns länets samlade kunskap om vår äldre historia och om de spår som människor och verksamheter lämnat efter sig i landskapet. Du får veta vilka lämningar som är vanliga i vår region, hur de ser ut och var de ligger. Här finns också länkar till några av länets yrkesverksamma arkeologer, forskare och tjänstemän:
