Arkeologisk förundersökning av en del av en förhistorisk boplats, Tanum 1904 i Fröstorp, Tanums socken, Bohuslän

Transkript

1 Arkeologisk förundersökning av en del av en förhistorisk boplats, Tanum 1904 i Fröstorp, Tanums socken, Bohuslän Britta Wennstedt Edvinger 2008:03

2

3 Arkeologisk förundersökning av en del av en förhistorisk boplats, Tanum 1904 i Fröstorp, Tanums socken, Bohuslän, Tanums kommun, Västra Götalands län Britta Wennstedt Edvinger 2008 Rapport från Arkeologicentrum 2008:03

4 Länsstyrelsens dnr: Arkeologicentrums pnr: P2007:36 O Län: Västra Götaland Landskap: Bohuslän Kommun: Tanum Socken: Tanum Trakt: Fröstorp Fastighet: Fröstorp 1:3 Ek. kartblad: 9A 3i Tanum RAÄ-nr: Tanum 1904 Interimistiskt nr: AC01 (Tanum 2004) Rapport från Arkeologicentrum 2008:03 Arkeologisk förundersökning av en del av en förhistorisk boplats, Tanum 1904 i Fröstorp, Tanums socken, Bohuslän, Tanums kommun, Västra Götalands län Britta Wennstedt Edvinger år 2008, Arkeologicentrum i Skandinavien AB, Brunflo, Tanums Maskinstation AB, Tanumshede, länsstyrelsen i Västra Götalands län, Vänersborg. Kartutsnitt ur allmänna kartor lantmäteriverket, Gävle. Medgivande I2008/1310. Omslagsbild: foto AC O-0008 av Britta Wennstedt Edvinger ISSN

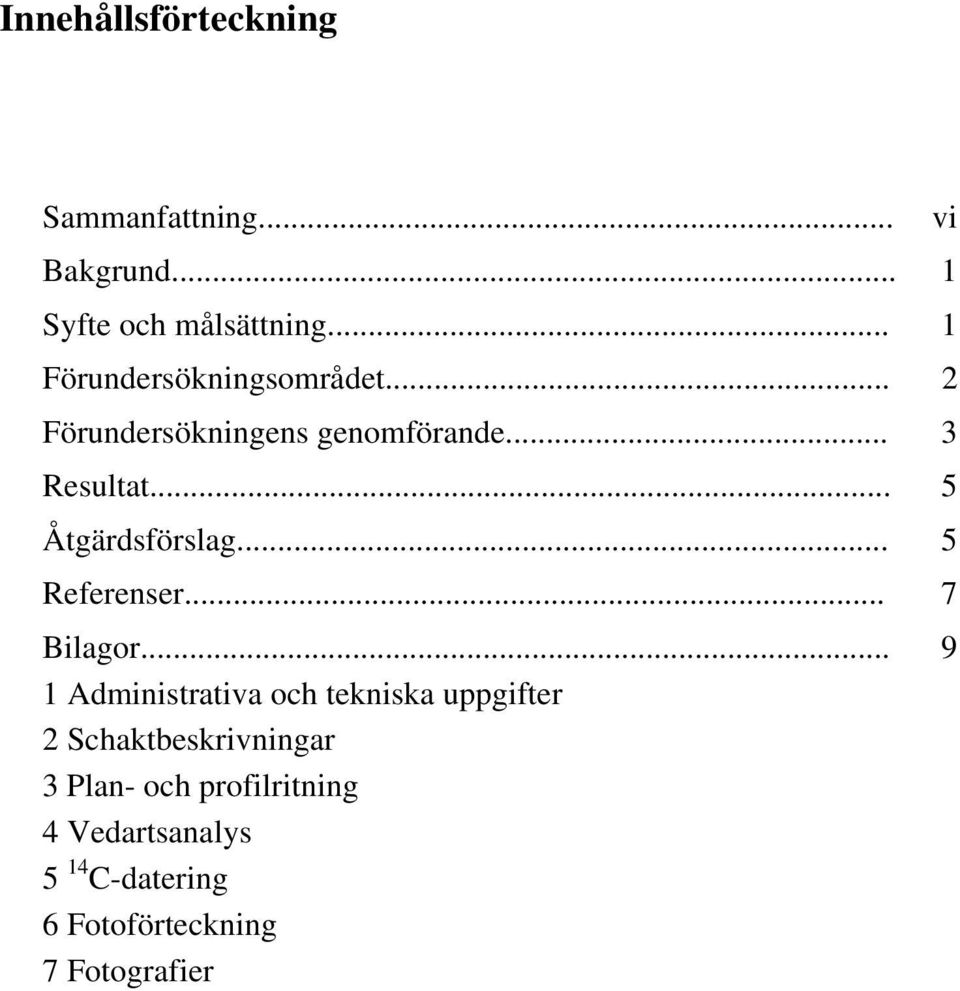

5 Innehållsförteckning Sammanfattning... Bakgrund... 1 Syfte och målsättning... 1 Förundersökningsområdet... 2 Förundersökningens genomförande... 3 Resultat... 5 Åtgärdsförslag... 5 Referenser... 7 Bilagor Administrativa och tekniska uppgifter 2 Schaktbeskrivningar 3 Plan- och profilritning 4 Vedartsanalys 5 14 C-datering 6 Fotoförteckning 7 Fotografier vi

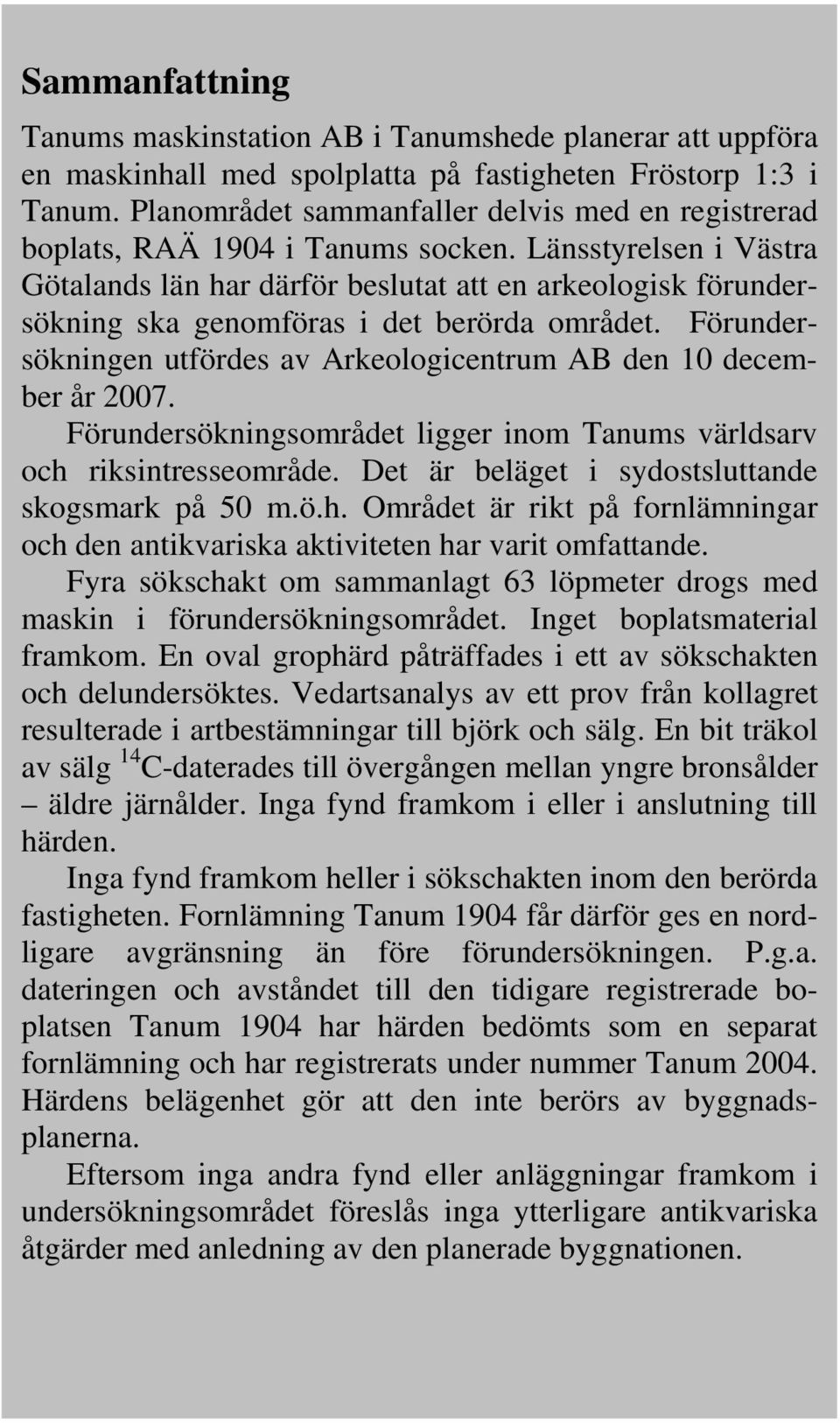

6 Sammanfattning Tanums maskinstation AB i Tanumshede planerar att uppföra en maskinhall med spolplatta på fastigheten Fröstorp 1:3 i Tanum. Planområdet sammanfaller delvis med en registrerad boplats, RAÄ 1904 i Tanums socken. Länsstyrelsen i Västra Götalands län har därför beslutat att en arkeologisk förundersökning ska genomföras i det berörda området. Förundersökningen utfördes av Arkeologicentrum AB den 10 december år Förundersökningsområdet ligger inom Tanums världsarv och riksintresseområde. Det är beläget i sydostsluttande skogsmark på 50 m.ö.h. Området är rikt på fornlämningar och den antikvariska aktiviteten har varit omfattande. Fyra sökschakt om sammanlagt 63 löpmeter drogs med maskin i förundersökningsområdet. Inget boplatsmaterial framkom. En oval grophärd påträffades i ett av sökschakten och delundersöktes. Vedartsanalys av ett prov från kollagret resulterade i artbestämningar till björk och sälg. En bit träkol av sälg 14 C-daterades till övergången mellan yngre bronsålder äldre järnålder. Inga fynd framkom i eller i anslutning till härden. Inga fynd framkom heller i sökschakten inom den berörda fastigheten. Fornlämning Tanum 1904 får därför ges en nordligare avgränsning än före förundersökningen. P.g.a. dateringen och avståndet till den tidigare registrerade boplatsen Tanum 1904 har härden bedömts som en separat fornlämning och har registrerats under nummer Tanum Härdens belägenhet gör att den inte berörs av byggnadsplanerna. Eftersom inga andra fynd eller anläggningar framkom i undersökningsområdet föreslås inga ytterligare antikvariska åtgärder med anledning av den planerade byggnationen.

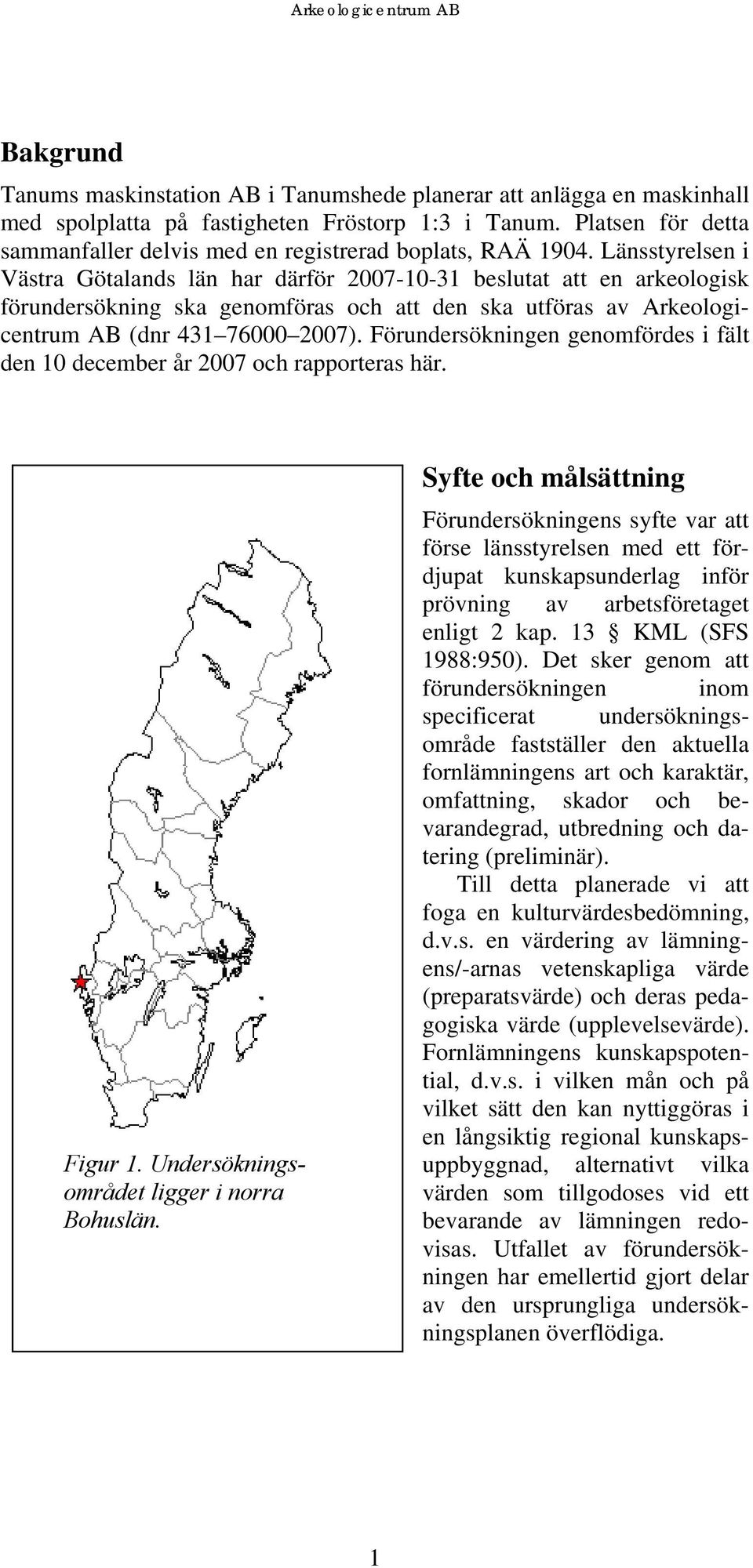

7 Bakgrund Tanums maskinstation AB i Tanumshede planerar att anlägga en maskinhall med spolplatta på fastigheten Fröstorp 1:3 i Tanum. Platsen för detta sammanfaller delvis med en registrerad boplats, RAÄ Länsstyrelsen i Västra Götalands län har därför beslutat att en arkeologisk förundersökning ska genomföras och att den ska utföras av Arkeologicentrum AB (dnr ). Förundersökningen genomfördes i fält den 10 december år 2007 och rapporteras här. Figur 1. Undersökningsområdet ligger i norra Bohuslän. Syfte och målsättning Förundersökningens syfte var att förse länsstyrelsen med ett fördjupat kunskapsunderlag inför prövning av arbetsföretaget enligt 2 kap. 13 KML (SFS 1988:950). Det sker genom att förundersökningen inom specificerat undersökningsområde fastställer den aktuella fornlämningens art och karaktär, omfattning, skador och bevarandegrad, utbredning och datering (preliminär). Till detta planerade vi att foga en kulturvärdesbedömning, d.v.s. en värdering av lämningens/-arnas vetenskapliga värde (preparatsvärde) och deras pedagogiska värde (upplevelsevärde). Fornlämningens kunskapspotential, d.v.s. i vilken mån och på vilket sätt den kan nyttiggöras i en långsiktig regional kunskapsuppbyggnad, alternativt vilka värden som tillgodoses vid ett bevarande av lämningen redovisas. Utfallet av förundersökningen har emellertid gjort delar av den ursprungliga undersökningsplanen överflödiga. 1

8 Figur 2. Undersökningsområdets belägenhet i Fröstorp, Tanum. Underlag: terrängkartan, skala 1: Förundersökningsområdet Förundersökningsområdet ligger i Tanums socken och således sedan år 1994 inom Tanums världsarv. Världsarvsområdet är omkring 50 kvadratkilometer stort och rymmer ca 1500 kända hällristningar, ett stort antal andra fornlämningar och värdefulla bebyggelsemiljöer. Ett område något större än världsarvsområdet utgör samtidigt riksintresse för kulturmiljövården. Boplatsen RAÄ 1904 upptäcktes i februari 2007 i samband med en särskild arkeologisk utredning som genomfördes av UV Väst som ett led i arbetet med att välja sträckning för E6 genom Tanums världsarv (Munkenberg & Connelid 2007). Området är rikt på fornlämningar och den antikvariska aktiviteten har varit omfattande. Närmast i anslutning till RAÄ 1904 finns en hällristningslokal, RAÄ 238, och en torplämning, RAÄ Inom en kilometers radie finns över hundra registrerade lämningar, framför allt gravar (ett fyrtiotal registrerade rösen, stensättningar, högar, stenkretsar, gravfält etc.), ett tjugotal boplatslämningar och ungefär lika många hällristningslokaler. 2

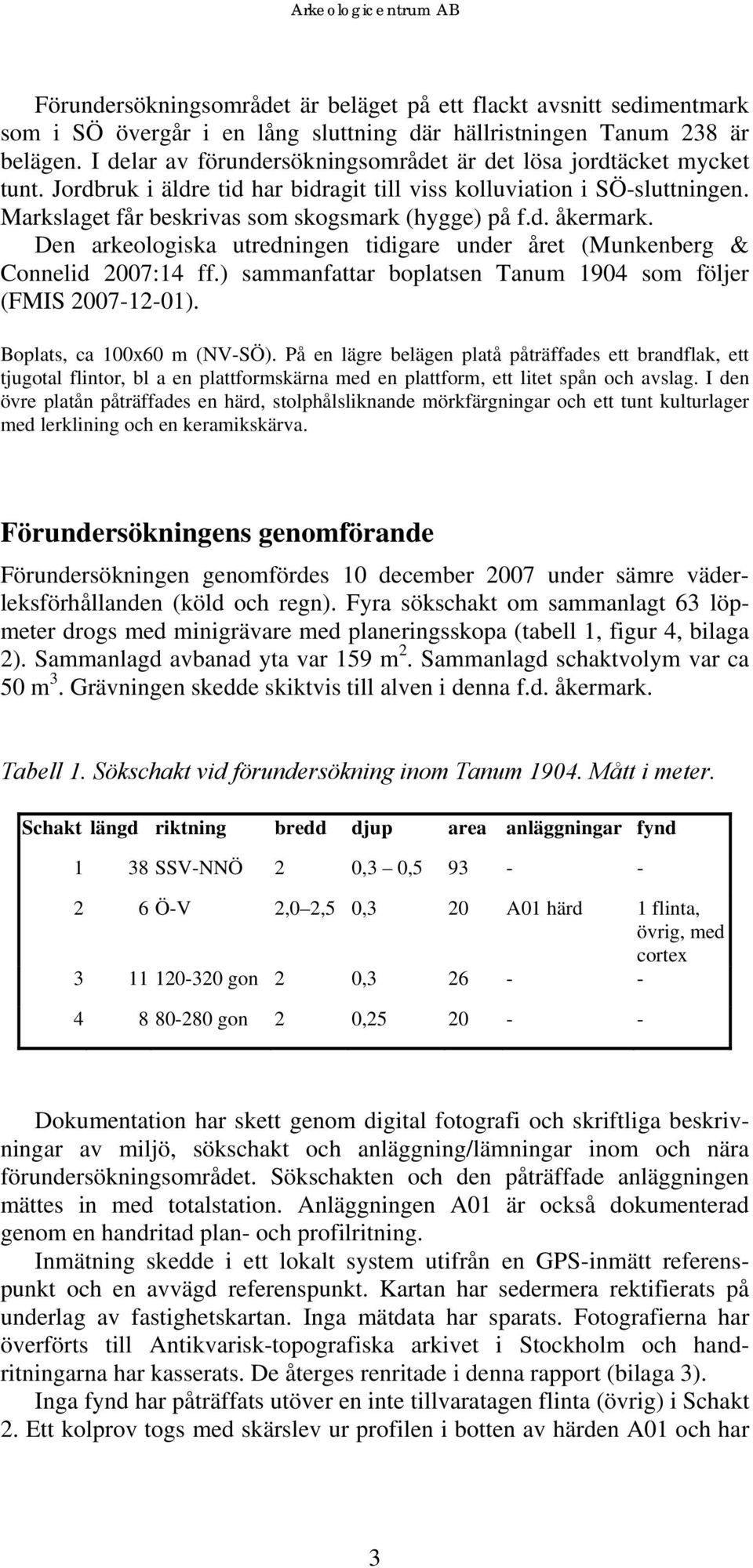

9 Förundersökningsområdet är beläget på ett flackt avsnitt sedimentmark som i SÖ övergår i en lång sluttning där hällristningen Tanum 238 är belägen. I delar av förundersökningsområdet är det lösa jordtäcket mycket tunt. Jordbruk i äldre tid har bidragit till viss kolluviation i SÖ-sluttningen. Markslaget får beskrivas som skogsmark (hygge) på f.d. åkermark. Den arkeologiska utredningen tidigare under året (Munkenberg & Connelid 2007:14 ff.) sammanfattar boplatsen Tanum 1904 som följer (FMIS ). Boplats, ca 100x60 m (NV-SÖ). På en lägre belägen platå påträffades ett brandflak, ett tjugotal flintor, bl a en plattformskärna med en plattform, ett litet spån och avslag. I den övre platån påträffades en härd, stolphålsliknande mörkfärgningar och ett tunt kulturlager med lerklining och en keramikskärva. Förundersökningens genomförande Förundersökningen genomfördes 10 december 2007 under sämre väderleksförhållanden (köld och regn). Fyra sökschakt om sammanlagt 63 löpmeter drogs med minigrävare med planeringsskopa (tabell 1, figur 4, bilaga 2). Sammanlagd avbanad yta var 159 m 2. Sammanlagd schaktvolym var ca 50 m 3. Grävningen skedde skiktvis till alven i denna f.d. åkermark. Tabell 1. Sökschakt vid förundersökning inom Tanum Mått i meter. Schakt längd riktning bredd djup area anläggningar fynd 1 38 SSV-NNÖ 2 0,3 0, Ö-V 2,0 2,5 0,3 20 A01 härd 1 flinta, övrig, med cortex gon 2 0, gon 2 0, Dokumentation har skett genom digital fotografi och skriftliga beskrivningar av miljö, sökschakt och anläggning/lämningar inom och nära förundersökningsområdet. Sökschakten och den påträffade anläggningen mättes in med totalstation. Anläggningen A01 är också dokumenterad genom en handritad plan- och profilritning. Inmätning skedde i ett lokalt system utifrån en GPS-inmätt referenspunkt och en avvägd referenspunkt. Kartan har sedermera rektifierats på underlag av fastighetskartan. Inga mätdata har sparats. Fotografierna har överförts till Antikvarisk-topografiska arkivet i Stockholm och handritningarna har kasserats. De återges renritade i denna rapport (bilaga 3). Inga fynd har påträffats utöver en inte tillvaratagen flinta (övrig) i Schakt 2. Ett kolprov togs med skärslev ur profilen i botten av härden A01 och har 3

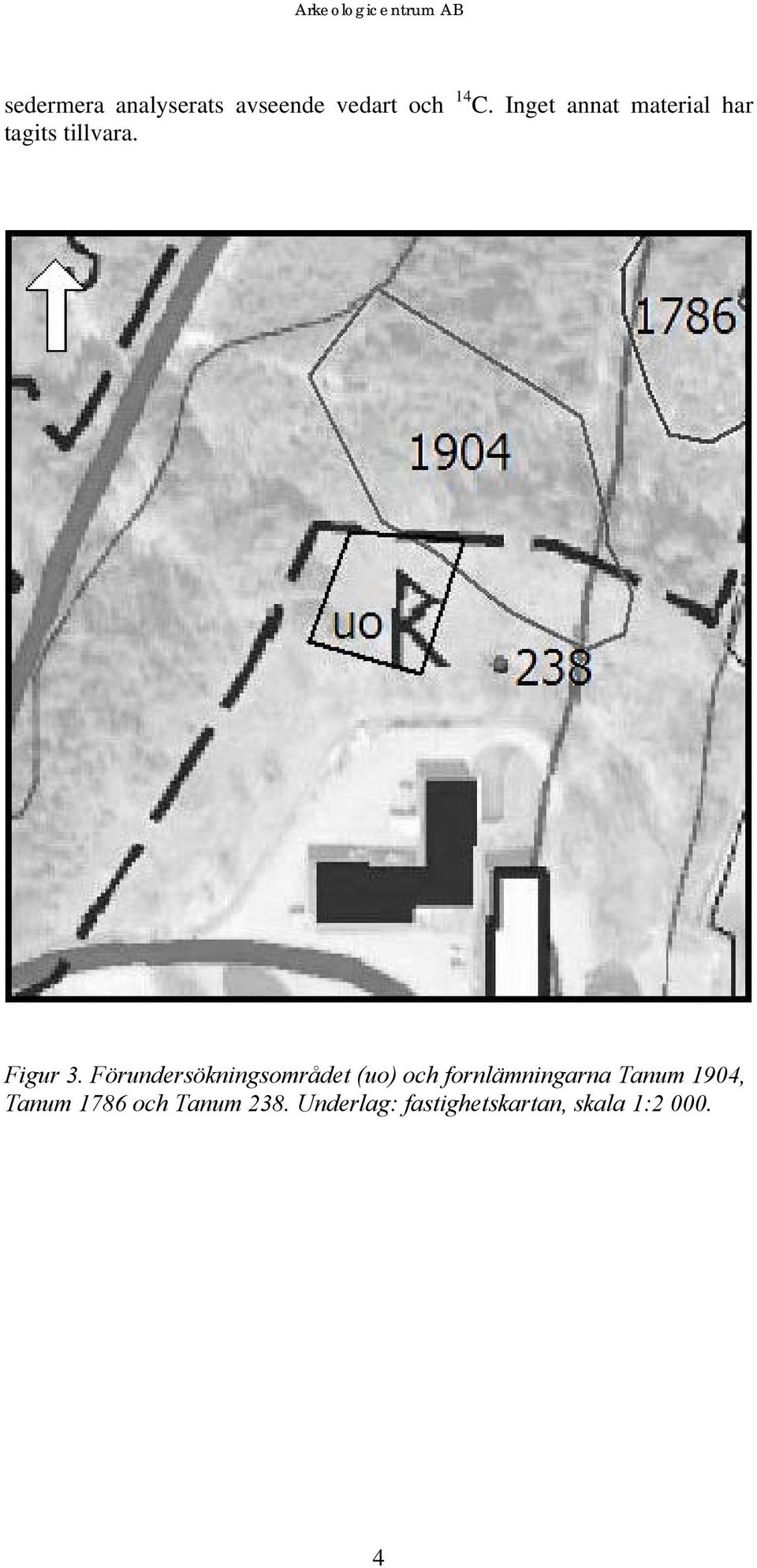

10 sedermera analyserats avseende vedart och 14 C. Inget annat material har tagits tillvara. Figur 3. Förundersökningsområdet (uo) och fornlämningarna Tanum 1904, Tanum 1786 och Tanum 238. Underlag: fastighetskartan, skala 1:

11 Resultat Inget boplatsmaterial framkom i förundersökningsområdet. Ett sotigt lager påträffades i Schakt 1 och en härd framkom i Schakt 2. Sotskiktet påträffades 0,2 m under markytan i Schakt 2. Det upptog en yta av 1,5 x 1 m och fortsatte utanför schaktet i ÖSÖ. Det var inte associerat med fynd eller anläggningar i Schakt 2. Ett nytt schakt togs upp i vinkel mot Schakt 1 för att avgränsa sotskiktet. I det nya schaktet Schakt 2 påträffades en härd (A01), varför sotskiktet bedöms härröra från skador vid plöjning av härden och inte utgöra ett fyndförande kulturpåverkat lager. Härden A01 var en välbyggd grophärd, oval, 1,1 x 0,95 m (VNV-ÖSÖ) och bestod av en fyllning av sot och kol samt 0,1 0,15 meter stora skärvstenar varav ett tiotal var synliga i ytan (sökschaktsbotten). I profil utgjordes härden av en 0,3 m djup skålformad nedgrävning med fyllning av sot, kol och 0,1 0,2 m stora skörbrända stenar samt ett 0,05 m tjockt kollager i botten. Inga fynd framkom vid denna delundersökning (50%), men 10 liter skärvsten mättes upp (torrmått i hink). Ett kolprov insamlades med skärslev i kollagret i härdbottnen. Vedartsanalys visade att kolet bestod av sälg och björk (bilaga 4), och en bit sälg, som kan antas ha en låg egenålder, lämnades till 14 C-analys. Syftet med datering av härden var att fastställa dess relation till de tidigare registrerade lämningarna i närområdet. 14 C-analysen gav inte oväntat med tanke på härdens morfologi en datering till yngre bronsålder äldre järnålder (tabell 2, bilaga 5). Dateringen av härden motiveras av behovet av att kunna situera den i relation till övriga fornlämningar i närområdet, i första hand till boplatsen Tanum 1904 och hällristningen Tanum 238. Avståndet från härden till boplatsens preliminära avgränsning vid arkeologisk utredning var 13 meter och till hällristningen 27 m. P.g.a. dateringen har emellertid härden bedömts som en separat fornlämning. Härdens belägenhet gör att den inte berörs av byggnadsplanerna. Den har tilldelats RAÄ-numret Tanum Tabell C-analys av kol från härden A01. labnr vedart 14 C-ålder kalibrerad ålder f.kr. 95,4% Poz salix 2415 ± 35 BP BC Åtgärdsförslag Eftersom härden p.g.a. sin datering får betraktas som en solitär åker- eller beteshärd från övergången mellan yngre bronsålder eller äldre järnålder är den inte av betydelse för avgränsningen av boplatsen Tanum Dess belägenhet gör att den inte berörs av byggnadsplanerna. Då inga andra lämningar eller anläggningar framkom i förundersökningsområdet föreslår vi inga ytterligare antikvariska åtgärder med anledning av det planerade byggnadsföretaget. 5

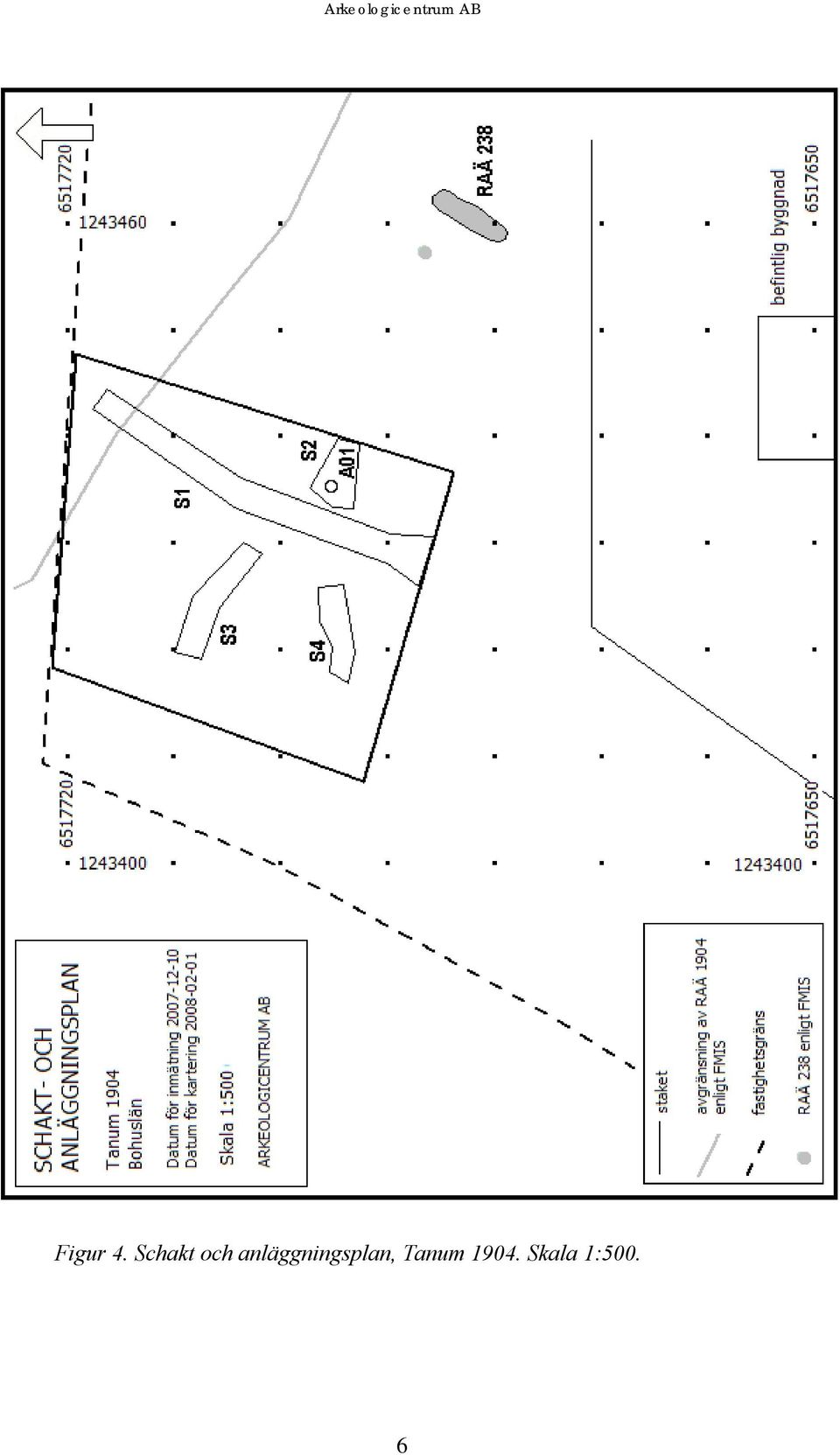

12 Figur 4. Schakt och anläggningsplan, Tanum Skala 1:500. 6

13 Referenser Publikationer och otryckta rapporter Munkenberg, Betty-Ann, & Pär Connelid, Fler nyfunna fornlämningar längs E6, alternativ Röd 234, i Tanums världsarv. (UV Väst Rapport 2007:13, Arkeologisk utredning, UV Väst Rapport 2007:14.) Mölndal. Allmänt kartmaterial Fastighetskartan Din karta. Skala 1: Lantmäteriet. Gävle. Terrängkartan 573 Fjällbacka Skala 1: Lantmäteriet. Gävle. Historiska kartor Ekonomiska kartan 9A 3i Tanum. Skala 1: Rikets allmänna kartverk. Stockholm. Generalstabskartan 51 Fjällbacka. Skala 1: Rikets allmänna kartverk. Stockholm. Övrigt otryckt material Länsstyrelsen i Västra Götalands län dnr Beslut. Arkeologisk förundersökning av fornlämning Raä 1904 på fastigheten Fröstorp 1:3, Tanums socken och kommun Arkeologicentrum AB P2007:36 O. Undersökningsplan och kostnadsberäkning. Arkeologisk förundersökning av del av fornlämning 1904 i Tanums socken, Fröstorp 1:3, Tanums kommun, Västra Götalands län Länsstyrelsen i Västra Götalands län dnr Begäran om undersökningsplan. Kravspecifikation för arkeologisk förundersökning av Raä 1904, Fröstorp 1:3, Tanums socken och kommun Internet FMIS Riksantikvarieämbetets fornminnesinformationssystem för Tanums socken, Bohuslän LMV Lantmäteriet

14 8

15 Bilaga 1 Administrativa och tekniska uppgifter RAÄ-nr Tanum 1904, Tanum 2004 (AC01/A01) Uppdrag Arkeologisk förundersökning av del av en förhistorisk boplats, Tanum 1904, Tanums socken och kommun, Västra Götalands län Diarie- och projektnummer Länsstyrelsens i Västra Götalands län diarienummer: Arkeologicentrums projektnummer: P2007:36 O Belägenhet Län: Västra Götaland Landskap: Bohuslän Kommun: Tanum Socken: Tanum Fastighet: Fröstorp 1:3 Ek. kartblad: 9A 3i Tanum Beställare Tanums Maskinstation AB, Fröstorp 3, Tanumshede Utförare Arkeologicentrum i Skandinavien AB, Box 1, Brunflo Projektpersonal: Kjell Edvinger (PL) och Britta Wennstedt Edvinger (rapportansvarig), Camilla Olofsson Grävmaskin Minigrävare tillhandahölls av uppdragsgivaren. Underkonsulter Vedlab, Glava (Erik Danielsson) Poznan Radiocarbon Laboratory, Poznan, Polen (Tomazs Goslar) Projekttid Fältarbete arkeologtid 12 tim maskintid 6 tim Undersökningsområde Koordinater: X , Y Intensivt undersökt: 159 m 2 Extensivt undersökt: 40 x 30 m (1 200 m 2 ) Koordinatsystem RT90 2,5 gon V, RH00 9

16 GIS ArcView 3.2. (ESRI) Fynd och prover Inga fynd har tillvaratagits. Ett kolprov har analyserats avseende vedart och 14 C. Arkivmaterial och foto Digitala mätdata har kasserats. En handritad profilritning har kasserats. Digitala fotografier redovisas i rapporten och förvaras vid ATA, Antikvarisk-topografiska arkivet i Stockholm. 10

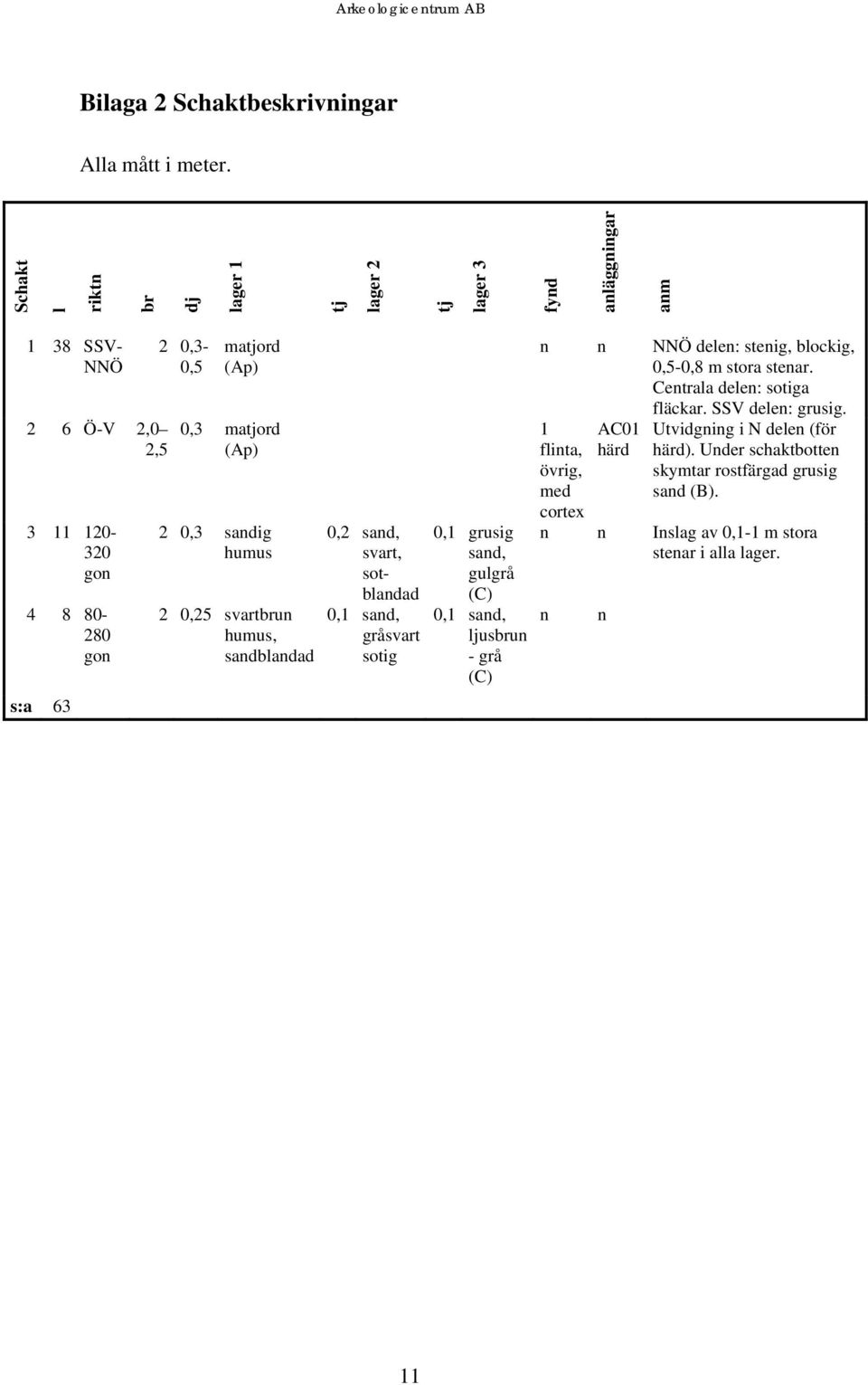

17 Bilaga 2 Schaktbeskrivningar Alla mått i meter. Schakt l riktn br dj lager 1 tj lager 2 tj lager 3 fynd anläggningar anm 1 38 SSV- NNÖ 2 6 Ö-V 2,0 2, gon gon s:a ,3-0,5 matjord (Ap) 0,3 matjord (Ap) 2 0,3 sandig humus 2 0,25 svartbrun humus, sandblandad 0,2 sand, svart, sotblandad 0,1 sand, gråsvart sotig 0,1 grusig sand, gulgrå (C) 0,1 sand, ljusbrun - grå (C) n n NNÖ delen: stenig, blockig, 0,5-0,8 m stora stenar. Centrala delen: sotiga fläckar. SSV delen: grusig. 1 flinta, övrig, med cortex AC01 härd Utvidgning i N delen (för härd). Under schaktbotten skymtar rostfärgad grusig sand (B). n n Inslag av 0,1-1 m stora stenar i alla lager. n n 11

18 12

19 Bilaga 3 Plan- och profilritning (1) matjord (Ap) (schablon), (2) svart, sot- och kolbemängd sand, (3) kollager, kompakt med kolstycken (KP), (4) hårt bränd sand (B, rostjord), rödlila, (5) sand, gulgrå (C, underlag), (6) ej grävt. 13

20 14

21 Bilaga 4 Vedartsanalys VEDLAB Vedanatomilabbet Vedlab rapport Vedartsanalyser på material från Bohuslän, Tanum sn. Raä Uppdragsgivare: Britta Wennstedt/Arkeologicentrum Arbetet omfattar ett prov från en förundersökning. Provet innehåller kol från björk och salix. Jag har plockat ut salix för datering vilket bör ge ett säkert resultat utan besvärande egenålder. Analysresultat Anl. ID Anläggningstyp Provmängd Analyserad mängd Trädslag 1 Härd 18.8g 7.4g 40 bitar 6 bitar björk 34 bitar salix Utplockat för 14 C-dat. Salix 24mg Övrigt Erik Danielsson/VEDLAB Kattås GLAVA Tfn: 0570/ E-post: vedlab@telia.com 15

22 De här trädslagen förekom i materialet Art Latin Max ålder Björk Glasbjörk Vårtbjörk Salix Stort släkte med sälgar, pilar och viden Betula sp. Betula pubescens Betula pendula Växtmiljö 300 år Glasbjörken är knuten till fuktig mark gärna i närhet till vattendrag. Vårtbjörken är anspråkslös och trivs på torr näringsfattig mark. Båda arterna är ljuskrävande. Salix sp. 60 år Varierande anspråk vad gäller jordmån. De flesta arter är dock ljusälskande Egenskaper och användning Stark och seg ved. Redskap, asklut, träkol Mjuk och lätt ved. Dåligt som bränsle och virke. Övrigt Glasbjörk bildar även underarten Fjällbjörk. Förutom veden har nävern haft stor betydelse som råmaterial till slöjd. Barken har använts till garvning. Uppgifter om maximal ålder, växtmiljö, användning mm är hämtade ur: Holmåsen, Ingmar Träd och buskar. Lund Gunnarsson, Allan Träden och människan. Kristianstad Mossberg, Bo m.fl. Den nordiska floran. Brepol, Turnhout Vedartsanalysen görs genom att studera snitt- eller brottytor genom mikroskop. Jag har använt stereolupp Carl Zeiss Jena, Technival 2 och stereomikroskop Leitz Metalux II med upp till 625 gångers förstoring. Mikroskopfoton är tagna med Nikon Coolpix Referenslitteratur för vedartsbestämningen har i huvudsak varit Schweingruber F.H. Microscopic Wood Anatomy 3 rd edition och Anatomy of European woods 1990 samt Mork E. Vedanatomi Dessutom har jag använt min egen referenssamling av förkolnade och färska vedprover. 16

23 Bilaga 5 14 C-datering Poznań, Report on C-14 dating in the Poznań Radiocarbon Laboratory Customer: Dr Britta Wennstedt Edvinger Scandivanian Archaeology Center P.O. Box Brunflo Sweden Job no.: 2854/08 Sample name Lab. no. Age 14C Remark Sm Ljungby 4 Poz ± 30 BP carbonate fraction Bo Tanum 2004 Poz ± 35 BP Bo Ljung 231 Poz ± 30 BP Comments: Results of calibration of 14C dates enclosed Head of the Laboratory Dr. hab. Tomasz Goslar, prof. UAM Job no.: 2854/08 Page 1 from 1 17

24 Results of calibration of 14C dates order 2854/08. Given are intervals of calendar age, where the true ages of the samples encompass with the probability of ca. 68% and ca. 95%. The calibration was made with the OxCal software. INFORM : References - Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Sm Ljungby 4 : 1310±30BP 68.2% probability 660AD (49.3%) 710AD 740AD (18.9%) 770AD 95.4% probability 650AD (95.4%) 780AD Bo Tanum 2004 : 2415±35BP 68.2% probability 540BC (68.2%) 400BC 95.4% probability 750BC (15.6%) 680BC 670BC ( 4.3%) 640BC 600BC (75.6%) 390BC Bo Ljung 231 : 1615±30BP 68.2% probability 400AD (32.1%) 440AD 480AD (36.1%) 540AD 95.4% probability 380AD (95.4%) 540AD 18

25 Bilaga 6 Fotoförteckning Digitala fotografier enligt förteckning förvaras vid ATA. nr ID bildnr motiv riktn mot fotograf datum 1 AC O Översikt mot förundersökningsområdet VNV Britta Wennstedt Edvinger med hällristning Ta- num 238 i förgrunden 2 AC O Översikt, boplatsen Tanum NÖ Britta Wennstedt Edvinger från förundersökningsområdet 3 AC O Översikt, från förundersökningsområdet SÖ Britta Wennstedt Edvinger mot hällristningen Tanum AC O Översikt, stengärdesgård S Britta Wennstedt Edvinger AC O Översikt, förundersökningsområdet. V Britta Wennstedt Edvinger Sökschaktning i pågår i Schakt 1. 6 AC O Hällristning Tanum 238 (skepp) NV Britta Wennstedt Edvinger AC O Hällristning Tanum 238 (skepp) NV Britta Wennstedt Edvinger AC O Arbetsbild vid Schakt 1 N Britta Wennstedt Edvinger AC O Schakt 1, profil, östra schaktväggen: Ö Britta Wennstedt Edvinger sotig sand - grus under C-horisonten. 10 AC O Schakt 1, södra delen S Britta Wennstedt Edvinger AC O Två onumrerade sökschakt från arkeologisk utredning i februari - mars år 2007, grävda med enkel skopbredd vakant ÖSÖ Britta Wennstedt Edvinger AC O Stenfylld härd A01 (Tanum 2004) i Schakt 2, lodbild 13 AC O Stenfylld härd A01 (Tanum 2004) i Schakt 2, snedbild 14 AC O Härden A01 (Tanum 2004) under dokumentation i plan 15 AC O Härden A01 (Tanum 2004), påbörjad profilgrävning 16 AC O Härden A1 (Tanum 2004) i profil 17 AC O Härden A1 (Tanum 2004) i profil 0019 vakant N Britta Wennstedt Edvinger N Britta Wennstedt Edvinger SÖ Britta Wennstedt Edvinger N Britta Wennstedt Edvinger N Britta Wennstedt Edvinger N Britta Wennstedt Edvinger AC O Schakt 3 NV Britta Wennstedt Edvinger AC O Schakt 4 VSV Britta Wennstedt Edvinger

26 20

27 Bilaga 7 Fotografier AC O-0001 AC O-0005 AC O-0002 AC O-0006 AC O-0003 AC O-0007 AC O-0004 AC O

28 22

29 AC O-0009 AC200736O-0014 AC O-0010 AC200736O-0015 AC O-0011 AC200736O-0016 AC O-0013 AC O

30 24

31 AC O-0018 AC200736O-0020 AC O-0019 AC200736O

32 Rapport från Arkeologicentrum 2008:03 ISSN
