DIGITAL VIDEOKAMERA Bruksanvisning SVENSKA. Digital Video Cassette. Mini PAL

Transkript

1 DIGITAL VIDEOKAMERA Bruksanvisning SVENSKA Mini Digital Video Cassette PAL

2 Viktiga anvisningar för användningen VARNING: FÖR ATT UNDVIKA ELEKTRISKA STÖTAR: SKRUVA INTE ISÄR KAMERAN. INGA DELAR I KAMERAN KAN LAGAS UTAN SPECIELLA KUNSKAPER, VERKTYG OCH RESERVDELAR. ÖVERLÅT ALL SERVICE AV KAMERAN TILL KVALIFICERAD PERSONAL. VARNING: FÖR ATT UNDVIKA BRANDRISK OCH ELEKTRISKA STÖTAR: UTSÄTT INTE KAMERAN FÖR REGN ELLER FUKT. VARNING: FÖR ATT UNDVIKA ELEKTRISKA STÖTAR OCH SKADOR PÅ ANNAN ELUTRUSTNING: ANVÄND ENDAST REKOMMENDERADE TILLBEHÖR. VARNING: DRA UT NÄTKONTAKTEN FRÅN ELUTTAGET NÄR PRODUKTEN INTE ANVÄNDS. Inledning For Users in the UK When replacing the fuse only a correctly rated approved type should be used and be sure to re-fit the fuse cover. CAUTION: CUSTOMERS IN THE U.K. SHOULD READ THIS BEFORE USING THIS PRODUCT. CHANGING THE FUSE THE MAINS LEAD ON THIS PRODUCT IS FITTED WITH A NON-REWIREABLE (MOULDED) PLUG, INCORPORATING A 3 AMP FUSE. SHOULD THE FUSE NEED TO BE REPLACED AN ASTA OR BSI APPROVED BS1362 FUSE OF THE SAME RATING MUST BE USED. ALWAYS REFIT THE FUSE COVER AFTER REPLACING THE FUSE. NEVER USE THE PLUG WITH THE FUSE COVER OMITTED. CHANGING THE PLUG IF THE FITTED PLUG IS NOT SUITABLE FOR YOUR SOCKET OUTLETS, IT SHOULD BE CUT OFF AND AN APPROPRIATE PLUG FITTED IN ITS PLACE. IF POSSIBLE FIT AN APPROPRIATE 3 AMP FUSE. IF THE NEW PLUG HAS NO FUSE, THEN FIT A 5 AMP FUSE AT THE DISTRIBUTION BOARD. AC POWER CORD CONNECTION The wires in the mains lead of this apparatus are coloured in accordance with the following cord. (IMPORTANT) Mains Lead BLUE...NEUTRAL BROWN...LIVE As the colours of the wires in the mains lead may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured black. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured red. Neither Blue wire or Brown wire is to be connected to the Earth pin of a 3 pin plug. THE SEVERED PLUG MUST BE DESTROYED IMMEDIATELY TO AVOID ANY POSSIBLE ELECTRIC SHOCK HAZARD. CA-920 har en typskylt på undersidan. Användningen av DV-kabel CV-150F eller CV-250F är nödvändig för att uppfylla de tekniska kraven i EMC-direktivet. 2

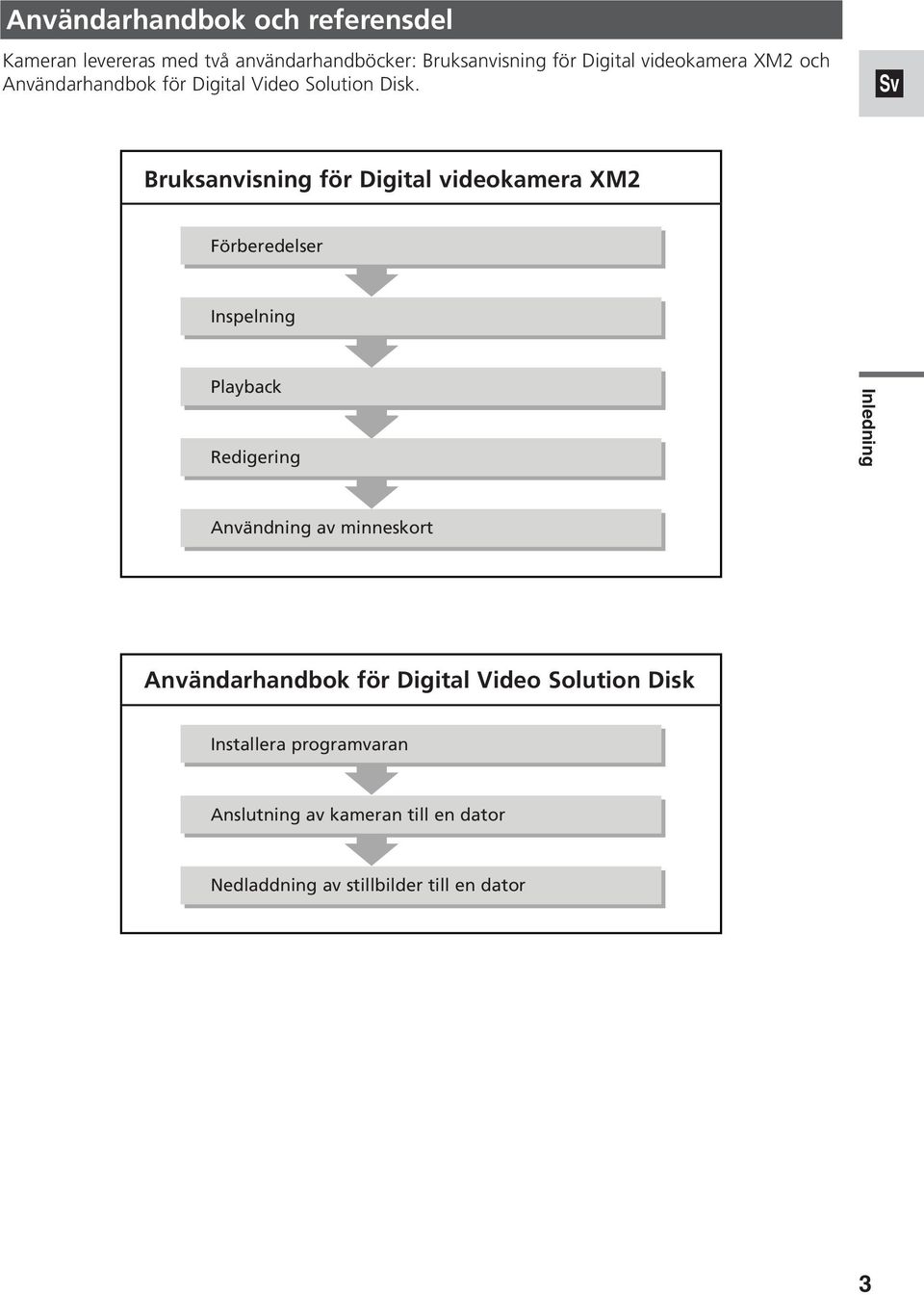

3 Användarhandbok och referensdel Kameran levereras med två användarhandböcker: Bruksanvisning för Digital videokamera XM2 och Användarhandbok för Digital Video Solution Disk. Bruksanvisning för Digital videokamera XM2 Förberedelser Inspelning Playback Redigering Inledning Användning av minneskort Användarhandbok för Digital Video Solution Disk Installera programvaran Anslutning av kameran till en dator Nedladdning av stillbilder till en dator 3

4 Innehåll Inledning Inledning Viktiga anvisningar för användningen...2 Användarhandbok och referensdel...3 Fastsättning av ferritkärnorna...5 Tack för att du valde en Canon videokamera..6 Egenskaper...7 Förberedelser Delarnas namn...8 Iordningställande av kameran...12 Strömkällor...14 Isättning av en kassett...16 Menyhantering...18 Användning av fjärrkontrollen/ inspelningslampan...27 Inställning av datum och klockslag...30 Inspelning Manuella justeringar Grundläggande inspelning...33 Tips för bättre videofilmer...38 Zoomning...40 Användning av LCD-monitorn...41 Avstängning av bildstabilisatorn...44 Användning av ND-filtret...45 Inspelning av stillbilder på ett band...46 Inställning av inspelningsmetod (Normal/Frame)...48 Snabbsökning och snabbkontroll av scenslut...49 Val av inspelningsprogram...50 Ljudinspelning...54 Användning av den programmerbara tangenten...56 Användning av digitala effekter...60 Användning av färgbalkarna...65 Användning av ett Canon Speedlite (extra tillbehör) för blixtfotografering...66 Inspelning med intervalltimern...67 Inspelning med självutlösaren...69 Användning av DV-styrning...70 Användning av Videobelysning VL-3 (extra tillbehör)...71 Användning av Stereoriktmikrofon DM-50 (extra tillbehör)...72 Användning av Mikrofonadapter MA-300 (extra tillbehör)...73 Manuell exponeringsinställning...74 Manuell fokusering...77 Vitbalansering...78 Exponeringskompensation...80 Användning av egen förinställning...81 Användning av zebramönstret...83 Inspelning av sökarinformation i bilden...84 Inspelning av datorskärmar och andra bildskärmar med CLEAR SCAN...84 Playback Uppspelning av ett band...85 Visning av datum, klockslag och kameradata (datakod)...88 Bandsökning (fotosökning/datumsökning/indexsökning)..91 Återgång till ett förmarkerat läge...92 Anslutningar för uppspelning i en TV...93 Redigering Redigering till en videobandspelare...95 Kopiering till/från en kassett med digital videoutrustning...97 Inspelning från en videobandspelare, TV eller analog videokamera (Analoga ingångar)...99 Omvandling av analoga video- och audiosignaler till digitala (A/D-omvandling) Inspelning över befintliga scener (AV-insert)103 Ljuddubbning Inställning av ljudmixen Anslutning till en dator med DV-kabel

5 Användning av minneskort Övrig information Användning av minneskort Registrering av stillbilder på ett minneskort Uppspelning av ett minneskort Inställningar för stillbilder som har registrerats på ett minneskort Skydd mot oavsiktlig radering (Protect) Markering av en stillbild för utskrift (utskriftsmarkering) Radering av stillbilder Kombinera bilder och registrera dem på en kassett (TITLE MIX) Kopiering av stillbilder från minneskort till band Formatering av ett minneskort Anslutning till en dator med USB-kabel Övrig information och försiktighetsåtgärder Anmärkningar om batterianvändning Underhåll Felsökning Systemdiagram för XM2 (alla tillbehör säljs inte i alla länder) Extra tillbehör Sökarinformation Varningsmeddelanden Tekniska data Register Menyöversikt Inledning Fastsättning av ferritkärnorna De medlevererade ferritkärnorna måste användas tillsammans med Stereovideokabel STV-250N och S-videokabel S-150 för att utrutstningen ska uppfylla kraven i EMC-direktivet. Sätt fast de medlevererade ferritkärnorna innan du ansluter Stereovideokabel STV-250N och S-videokabel S-150. Placera ferritkärnan på kabeln cirka 6 cm från kontaktsidan (kontakten som ska anslutas till kameran) på Stereovideokabel STV-250N och S-videokabel S-150. Lägg kabeln i ferritkärnan och vira den en gång runt ferritkärnan. Stäng sedan ferritkärnan så att den blir låst med ett klick. Ferritkärnorna är av två typer; den mindre är för S-videokabel S-150 och den större för Stereovideokabel STV-250N. 6 cm STV-250N Stereovideokabel 6 cm S-150 S-videokabel 5

6 Tack för att du valde en Canon videokamera Tack för att du valde en Canon videokamera. Den avancerade tekniken i din nya videokamera gör den mycket enkel att använda - du kan snart spela in filmer, som kommer att ge dig glädje och underhållning under många år. Kameran levereras med följande tillbehör: Motljusskydd WL-D77 Fjärrkontroll Stor Två AA-batterier ögonmussla Läs den här bruksanvisningen noga och följ anvisningarna, så kan du utnyttja kameran på bästa sätt och undvika misstag. Det finns många avancerade funktioner, som kan ge dig bättre och mer omväxlande videofilmer. Litiumbatteri CR2025 SS-600 Axelrem WL-D77 Fjärrkontroll Objektivlock med fästsnöre Inledning Symboler som används i bruksanvisningen : Sidhänvisningar : Funktioner som kan manövreras från kamerahuset : Funktioner som kan manörvreras med fjärrkontrollen : Extra anvisningar för hanteringen av kamera ` : Pipsignaler som bekräftar hanteringen ( 37) Två AAA-batterier BP-511Batteri S-150 S-videokabel Litiumbatteri PC-A10 Scartadapter (Europa, Asien) STV-250N Stereovideokabel CA-560 Nätaggregat (inklusive nätkabel) IFC-300PCU USBkabel* S-150 S-videokabel CA-920 Nätaggregat (inkl. nätkabel Stora bokstäver i texten betecknarmenyinställningar och knappar med dennatext på kameran, till exempel: Tryck påknappen MENU. Använd DV-kabel CV-150F eller CV-250F (båda är extra tillbehör) för att ansluta kameran till en dator med DV-kontakt. Använd den medlevererade USB-kabeln IFC- 300PCU för att ansluta kameran till en dator med USB-port. STV-250N Stereovideokabel DC-920 Strömadapter SDC-8MSD minneskort BP-915 Batteri Mjuk väska för SD minneskort CD-ROM Digital Video Solution Disk* SS-650 Axelrem * Behövs för överföringen av stillbilder från ett minneskort till en dator. Se användarhandboken för programvaran för mer information. 6

7 Egenskaper 3CCD-system med bildpunktsförskjutning Canon XM2 har tre CCD-sensorer som ger utmärkt bildkvalitet med noggrann färgåtergivning och stort dynamikomfång med praktiskt taget omärkbart färgbrus. Den höga bildkvaliteten grundas också på tekniken med bildpunktsförskjutning. DV-kontakt enligt IEEE 1394 canon connects plug and edit DV-anslutningen ger möjlighet till dataöverföring av bild och ljud praktiskt taget utan kvalitetsförlust. Du kan redigera och behandla bilder om du ansluter kameran till en dator med utrustning för IEEE x fluorit-zoomobjektiv i L-serien XM2 har ett 20x fluorit-zoomobjektiv i L-serien. Fluorit är ett unikt linsmaterial med enastående egenskaper för objektiv med extremt hög färgkorrigering som ger både hög upplösning och kontrast med mycket rena färgkonturer för klara och tydliga videobilder. Minneskort Du kan lagra stillbilder på SD minneskort eller MultiMediaCard. Minneskortet gör det också bekvämt att överföra stillbilder till en dator. Använd den medlevererade programvaran för att redigera stillbilder och sända dem med e-post. Bildstabilisator Den optiska tekniken stabiliserar dina inspelningar även med långa brännvidder. Analoga ingångar för digital inspelning Du kan ansluta en digital videobandspelare eller videokamera och spela in på DV-band i kameran. Ljuddubbning/AV-insertredigering Digitala effekter Kameran har flera digitala bildeffekter och toningsmetoder för scenväxlingar. Du kan använda effekterna för att göra filmen tydligare och mer omväxlande. Inspelningsprogram XM2 har 7 inspelningsprogram: Enkel filmning, Auto, Tv, Av, Manuell inställning, Spotlight och Sand och snö. Programmerbar tangent Du kan ställa in den programmerbara tangenten för en viss funktion som du vill ha lättillgänglig, alltid eller i en viss situation. Inledning USB-anslutning Hög överföringshastighet från minneskortet till en PC med kamerans USB-port. Med den medlevererade programvaran kan du arkivera och redigera stillbilder i din dator. Egen förinställning Du kan ställa in färgförstärkning, färgfas, konturskärpa och setup-nivå och lagra kombinationen med knappen för egen förinställning. Intervallinspelning Med intervallinspelning kan du registrera en långsam utveckling och återge den med högre hastighet. Du kan programmera XM2 för inspelning med varierande intervall och inspelningstider. 7

8 Delarnas namn e/a(uppspelning/paus) ( 85)/ Title Mix textmix ( 128) SLIDE SHOW diavisning ( 119) ` Snabbspolning bakåt ( 85) CARD - knapp ( 118) 3(stopp) ( 85)/ INDEX SCREEN indexbild ( 119) PHOTO stillbildsavtryckare ( 46, 116) START/STOP Avtryckare ( 33) 1Snabbspolning framåt ( 85)/ CARD + knapp ( 118) REC PAUSE pausläge insp ( 98,100) AUDIO DUB. ljuddubbning ( 106) AV INSERT ( 103) Förberedelser Zoomreglage ( 40) Högtalare ( 87) Lucka för backupbatteri ( 136) BATT. RELEASE frigör batteriet ( 14) Sökare ( 12) LCDmonitor ( 41) CUSTOM KEY ( 56) CUSTOM PRESET button egen förinställning ( 81) Lucka till minneskortutrymmet AUDIO LEVEL ljudnivårattar ( 55) LCD-monitor OPEN öppnar ( 41) MENU meny ( 19) AUDIO REC LEVEL ljudnivåomkopplare ( 55) SELECT inställningsratt ( 19) Programväljare ( 50) DISPLAY information ( 36)/ DATA CODE datakod ( 88) 8

9 Bärhandtag Zoomreglage ( 40) PHOTO stillbildsavtryckare ( 46, 116) Fäste för axelrem ( 13) Låsarm ( 33) Okularadapter ( 12) Arm för sökarinställning ( 12) TAPE/CARD omkopplare band/kort ( 18, 33) Avtryckare ( 33) Stereomikrofon ( 54) Motljusskydd ( 12) Låsskruv för motljusskyddet ( 12) DC spänningskontakt Förberedelser u LANC-kontakt ( 96) USB-kontakt ( 132) DV in/ut ( 97, 101, 103, 111) AV (audio/video) in/ut ( 93, 95, 99, 101) S-video in/ut kontakt ( 93, 99, 101) Standbyarm ( 34) Grepprem ( 13) MIC mikrofoningång ( 55, 106) Hörlurskontakt ( 87) Kassettutrymme ( 16) Lucka för kassettutrymme ( 16) OPEN/EJECT kassettutmatning ( 16) 9

10 ND FILTER ON/OFF på/av ( 45) FOCUS fokusering ( 77) POWER omkopplare ( 33) Förberedelser Avståndsring ( 77) Avancerat tillbehörsfäste ( 66, 71-73) Inspelningslampa ( 29) Fjärrkontrollsensor ( 27) Fäste för axelrem ( 13) REC SEARCH snabbsökning ( 49) c Snabbkontroll ( 49) Ljudnivåindikator ( 55) D.EFFECTS ON/OFF digitala effekter ( 61) D.EFFECTS SELECT val av digital effekt ( 61) EXP exponeringsratt ( 74) WHITE BALANCE W låsknapp ( 78) WHITE BALANCE SELECT vitbalanslägen ( 78) Stativgänga ( 38) 10

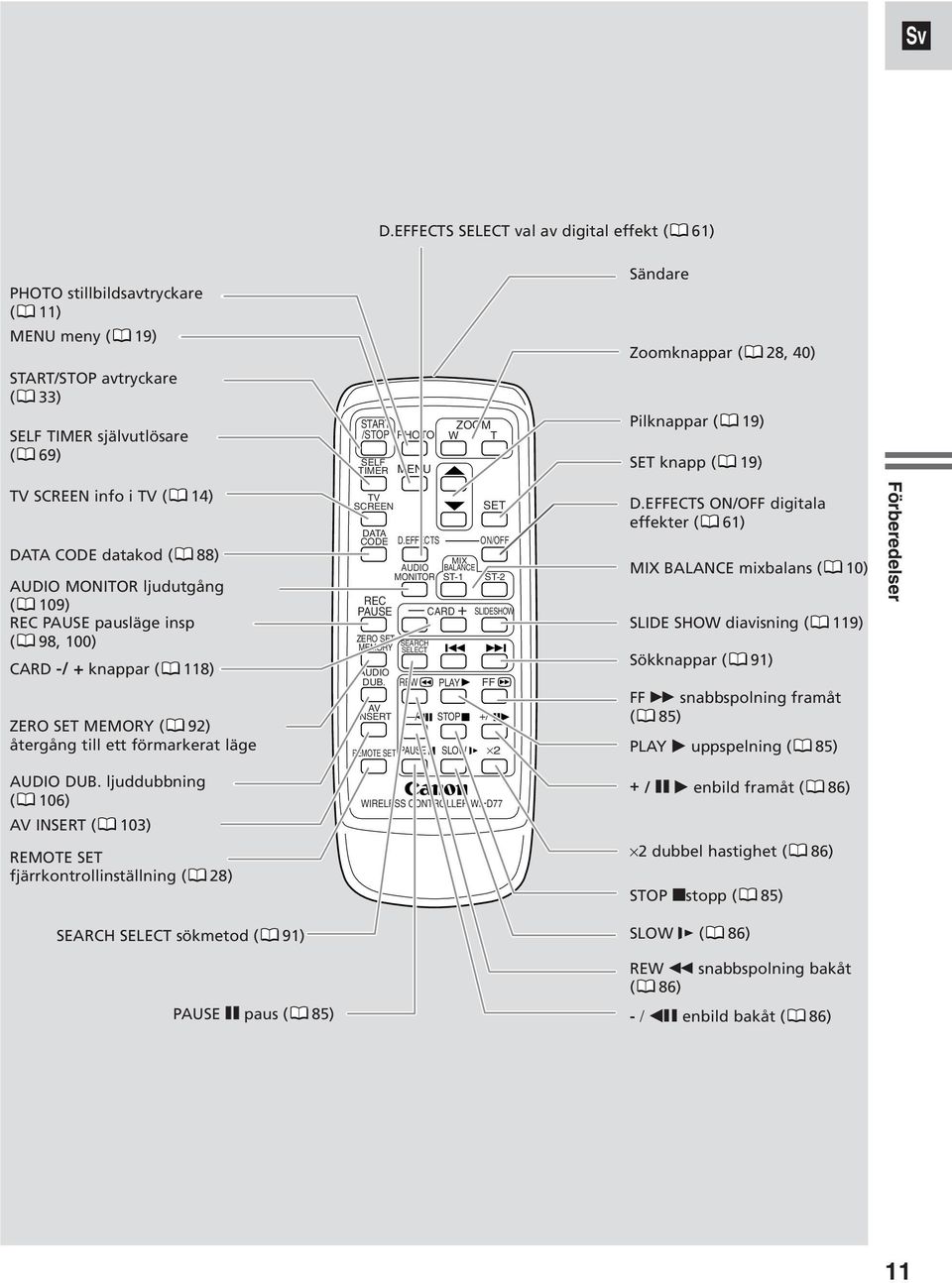

11 D.EFFECTS SELECT val av digital effekt ( 61) PHOTO stillbildsavtryckare ( 11) MENU meny ( 19) Sändare Zoomknappar ( 28, 40) START/STOP avtryckare ( 33) SELF TIMER självutlösare ( 69) START /STOP PHOTO SELF TIMER MENU ZOOM W T Pilknappar ( 19) SET knapp ( 19) TV SCREEN info i TV ( 14) DATA CODE datakod ( 88) AUDIO MONITOR ljudutgång ( 109) REC PAUSE pausläge insp ( 98, 100) CARD -/ + knappar ( 118) ZERO SET MEMORY ( 92) återgång till ett förmarkerat läge TV SCREEN DATA CODE REC PAUSE AUDIO MONITOR ZERO SET SEARCH MEMORY SELECT AUDIO DUB. AV INSERT D.EFFECTS REMOTE SET PAUSE MIX BALANCE ST-1 CARD + SLIDESHOW REW PLAY FF / STOP SLOW SET ON/OFF +/ ST-2 2 D.EFFECTS ON/OFF digitala effekter ( 61) MIX BALANCE mixbalans ( 10) SLIDE SHOW diavisning ( 119) Sökknappar ( 91) FF 1 snabbspolning framåt ( 85) PLAY e uppspelning ( 85) Förberedelser AUDIO DUB. ljuddubbning ( 106) AV INSERT ( 103) SET WIRELESS CONTROLLER WL-D77 + / a e enbild framåt ( 86) REMOTE SET fjärrkontrollinställning ( 28) 2 dubbel hastighet ( 86) STOP 3stopp ( 85) SEARCH SELECT sökmetod ( 91) SLOW M ( 86) REW ` snabbspolning bakåt ( 86) PAUSE a paus ( 85) - /4aenbild bakåt ( 86) 11

12 Iordningställande av kameran Fastsättning av motljusskyddet Förberedelser 1. Ta av objektivlocket. XM2 levereras med fästsnöret för objektivlocket fastsatt på mitten av greppremmen. Öppna kardborrbandet och skjut fästsnöret till läget som visas i illustrationen. 2. Passa in motljusskyddet på objektivet med Canon-logotypen vänd åt vänster. 3. Vrid det medurs så att Canon-logotypen blir vänd uppåt. Ta inte i hårt - det räcker att vrida lätt för att sätta fast motljusskyddet. 4. Dra fast låsskruven måttligt hårt. Ta av motljusskyddet på motsvarande sätt. Vi rekommenderar att du alltid använder motljusskyddet eftersom det både ökar kontrasten och briljansen i dina videoinspelningar och skyddar objektivet. Inställning av sökaren Ställ in sökarens fokuseringsarm så att du ser sökarbilden så tydligt som möjligt. Du kan dra sökarokularet rakt bakåt och vrida sökaren uppåt för att se sökarbilden bekvämt. Fäll ned och skjut in sökaren, när du inte använder den. När du vill använda sökaren, kontrollera att LCD-monitorn är helt infälld eller vänd rakt framåt. Lämna inte kameran med sökaren i starkt solljus. (Ljuset koncentreras av okularet och kan skada sökaren.) 12

13 Ställ in greppremmen Ställ in greppremmens längd så att du når avtryckaren och zoomreglaget bekvämt. Sätt fast axelremmen Axelremmen gör det lättare och säkrare att bära kameran. Sätt fast den innan du använder kameran. Fäst axelremmen i fästena som bilden visar och ställ in en bekväm längd. Lämna inte kameran med sökaren i starkt solljus. (Ljuset koncentreras av okularet och kan skada sökaren.) Förberedelser Fastsättning av den stora ögonmusslan Använd den stora ögonmusslan som levereras med kameran när du filmar i mycket starkt ljus och när du använder glasögon. 1. Lossa ögonmusslan från kameran. 2. Sätt fast den stora ögonmusslan. Du kan vända den åt höger eller vänster. 13

14 Strömkällor Innan du kan använda kameran måste du använda nätaggregatet för att: driva kameran från elnätet eller ladda ett batteri Märk: Nätaggregatet omvandlar elnätets spänning ( V AC, 50/60 Hz) till likspänning för att driva kameran. Om du använder nätaggregatet nära en TV, kan det störa TV:n. Flytta i så fall nätaggregatet från TV:n eller antennkabeln. Sätt fast en strömkälla Förberedelser Använd nätaggregatet för att driva kameran från ett eluttag Anslut nätkabeln till nätaggregatet. 2. Anslut nätkabeln till ett eluttag. 3. Anslut nätaggregatet till kameran. 4. Sätt fast strömadaptern på kameran. Dra ut sökaren och vrid den uppåt. Passa in kanten på strömadaptern mot linjen på kameran. Skjut ned strömadaptern i pilens riktning tills den fastnar med ett klick. 5 Stäng av kameran när du är klar med filmningen, lossa strömadaptern och lossa strömadapterns kabel från nätaggregatet. Lossa nätkabeln från eluttaget och nätaggregatet. Tryck in och håll knappen BATT. RELEASE intryckt medan du drar upp strömadaptern. Stäng alltid av kameran innan du tar bort en strömkälla. 14

15 Laddning och fastsättning av batteriet Batteriet var delvis laddat när det lämnade fabriken. Det bör ha tillräcklig spänning för att du ska kunna kontrollera kamerans funktioner. Du måste dock ladda batteriet fullt för att driva kameran längre än några minuter. 1. Sätt fast batteriet på laddaren. Kontrollera att strömadaptern inte är ansluten. Passa in triangeln på batteriet mot linjen på strömadaptern. Skjut batteriet rakt över tills det fastnar med ett klick. 2. Anslut nätkabeln till nätaggregatet. 3. Anslut nätkabeln till ett eluttag. Laddningsindikatorn blinkar rött när batteriet laddas. Enkla blinkningar visar att batteriet är laddat mindre än 50 %. Dubbla blinkningar visar att det är laddat mellan 50 % och 75 %. Tredubbla blinkningar visar att batteriet är laddat mer än 75 %. Laddningsindikatorn lyser stadigt när batteriet är fullt laddat. 4. Lossa batteriet från strömadaptern och sätt fast det på kameran. Dra ut sökaren och vrid den uppåt. Passa in batteriets framkant mot linjen på kameran, tryck det lätt mot kameran och skjut fram det tills det fastnar med ett klick. 5. Stäng av kameran och ta bort batteriet efter användningen. Tryck in och håll knappen BATT. RELEASE intryckt medan du drar upp batteriet. Stäng alltid av kameran innan du tar bort en strömkälla. Förberedelser Märk: Det finns detaljerade anvisningar om batterianvändning i "Anmärkningar om batterianvändning" ( 134). De innehåller också uppgifter om laddnings- och driftstider och anvisningar för laddning av backupbatteriet. Du kan använda Laddare och hållare för två batterier CH-910 (extra tillbehör) och driva kameran med två batterier för längre inspelningstider. Du kan byta batterierna oberoende av varandra utan att stänga av strömmen till kameran. Dessutom kan CH-910 ladda två batterier i följd med ström från nätaggregatet. 15

16 Isättning av en kassett Använd endast videokassetter som är märkta med logotypen D.* CLOSE THIS FIRST. *Logotypen D är ett varumärke. Förberedelser Isättning och urtagning 1. Sätt fast en strömkälla. 2. Skjut knappen OPEN / EJECT för att frigöra luckan till kassettutrymmet. Vänta tills kassettutrymmet är helt öppet. En pipsignal hörs när kassettutrymmet är helt öppet. 3. Sätt i eller ta ur kassetten. Sätt i kassetten försiktigt med fönstret vänt utåt. Dra kassetten rakt ut för att ta ut den. 4. Tryck på markeringen P på kassettutrymmet tills du hör ett klick. 5. Stäng luckan så att den fastnar med ett klick. Märk: Hindra inte kassettutrymmets rörelse och försök inte stänga luckan när kassettutrymmet öppnas eller stängs. Var försiktig så att du inte klämmer fingrarna med luckan. Lämna inte videokassetten i kameran - ta ur den, lägg den i etuiet och förvara den på en ren och torr plats, skyddad från värme. När ingen kassett är isatt blinkar v i displayen. Med några bandtyper kan det hända att visningen av kvarvarande bandlängd inte fungerar korrekt. 16

17 Inspelningsspärr REC SAVE REC SAVE Om du vill spärra dina inspelningar mot oavsiktlig överspelning, kan du skjuta en spärr på kassetten så att ett hål blir synligt. (Detta läge är ofta märkt SAVE eller ERASE OFF.) Om du sätter i en spärrad kassett och ställer kameran i pausläge för inspelning ( 33), visas "THE TAPE IS SET FOR ERASURE PREVENTION" cirka 4 sekunder och sedan blinkar markeringen v i displayen. Kameran visar också detta meddelande om du trycker på inspelningsknappen 2 när kameran är inställd på TAPE PLAY (VCR). Om du vill spela in på kassetten igen, skjut tillbaka spärren så att hålet stängs. Kassetthantering För att skydda bandhuvudena, sätt i kassetten direkt från kassettetuiet till kameran. Öppna inte skyddsluckan och rör inte bandet. Använd inte kassetter med skadade eller skarvade band. De kan skada kameran. Sätt inte i något i de små hålen på kassetten och täck dem inte med tejp. Behandla kassetter försiktigt. Om du tappar dem eller utsätter dem för slag och stötar, kan de skadas på insidan utan att det syns utifrån. Återspola dina band till startläget och förvara kassetterna i originaletuierna med upprättstående bandspolar. En kassett med metallbelagda kontakter kan bli smutsig under användningen. Det påverkar informationsöverföringen. Rengör därför kontakterna med en bomullstopp när du har använt ett band cirka tio gånger. Förberedelser Kassettminne Kassettminnesfunktionen kan inte användas med den här kameran. 17

18 Menyhantering Många av kamerans avancerade funktioner är inställbara från menyer i sökarinformationen. Det finns 4 huvudmenyer: CAM. MENU Inspelningsmeny ( 20) VCR MENU Uppspelningsmeny ( 22) C. CAM MENU Inspelningsmeny för minneskort ( 23) C. PLAY MENU Uppspelningsmeny för minneskort ( 25) 2 CAM. MENU Inspelningsmeny + TAPE CAMERA CAM. MENU CAM. SET UP CSTM PRESET VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY TITLE MIX RETURN SEL. SETSET MENUCLOSE CARD TAPE Förberedelser 2 VCR MENU Uppspelningsmeny TAPE + (VCR) PLAY VCR MENU VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN SEL. SETSET MENUCLOSE CARD TAPE 2 C. CAM. MENU + CARD CAMERA C. CAM. MENU SEL. SETSET MENUCLOSE CAM. SET UP CSTM PRESET CARD SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN CARD TAPE 2 C. PLAY MENU CARD + (VCR) PLAY C. PLAY MENU SEL. SETSET MENUCLOSE CARD OPER. VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN CARD TAPE 18

19 Inställning av menyfunktioner 2, 11 TV SCREEN MENU SET Vrid omkopplarna POWER och TAPE/CARD till inställningarna som du vill använda. 2. Tryck på knappen MENU för att stänga menyn. En av huvudmenyerna öppnas beroende på inställningen av omkopplarna TAPE/CARD och POWER. 3. Vrid inställningsratten för att flytta pilen till den önskade funktionen. 4. Tryck in inställningsratten. Undermenyn visas. 5. Vrid inställningsratten för att flytta pilen till den önskade funktionen. 6. Tryck in inställningsratten. Endast funktionen och inställningarna visas. 7. Vrid inställningsratten för att flytta pilen till den önskade funktionen. 8. Tryck in inställningsratten. 9. Vrid inställningsratten för att flytta pilen till b RETURN. 10.Tryck in inställningsratten. Huvudmenyn visas igen. 11.Tryck på knappen MENU. Huvudmenyn försvinner. Förberedelser Märk: Du kan trycka på knappen MENU när som helst för att stänga menyn. Om du väljer b RETURN flyttas menyn ett steg bakåt eller stängs. Alternativ som inte kan ställas in, beroende på bandet, minneskortet eller andra menyalternativ, visas med magenta färg. Det kan ofta vara bekvämt att använda fjärrkontrollen för att ställa in menyerna. Tryck på MENU på fjärrkontrollen för att öppna eller stänga menyn och använd piltangenterna i stället för att vrida inställningsratten. Tryck på knappen SET för att välja. Om du trycker på avtryckaren eller knappen PHOTO, stängs menyn och inspelningen startar. Du kan visa menyerna i en ansluten TV om du aktiverar TV SCREEN ( 148) i menyn eller trycker på knappen TV SCREEN på fjärrkontrollen. Se 93 för anvisningar om anslutning till en TV. 19

20 Förteckning över menyerna Se de angivna sidorna för beskrivningar av varje funktion. 2 CAM. MENU CAMERA Ställ omkopplaren POWER på och omkopplaren TAPE/CARD på TAPE. Det finns 7 undermenyer i CAM. MENU. 1 Undermeny för inspelningsinställningar 2 Undermeny för programmerbar tangent 3 Undermeny för uppspelningsinställningar 4 Undermeny för displayinställningar 5 Systemundermeny 6 Undermeny för programmerbar tangent 7 Undermeny för textmix 8 Stäng huvudmenyn CAM. MENU CAM. SET UP CSTM PRESET VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY TITLE MIX RETURN SEL. SETSET MENUCLOSE Förberedelser 1 Undermeny för inspelningsinställningar q Digital zoom w Normal/Frame e Bildstabilisator r Exponeringskompensation t 16: y Zebramönster u Zebramönsternivå i Zoomhastighet med handgreppet o Zoomhastighet med zoomhandtaget... 40!0 Clear Scan... 84!1 Självutlösare... 69!2 Intervalltimer... 67!3 Återgå q e t u o!1!3 CAM. SET UP SEL. SETSET MENUCLOSE D. ZOOM OFF MOVIE MODE NORMAL IMAGE S. i ON AE SHIFT ±0 16:9 OFF ZEBRA OFF ZEBRA LEVEL 90 ZOOM GRIP VARIABLE CAM. SET UP SEL. SETSET MENUCLOSE ZEBRA OFF ZEBRA LEVEL 90 ZOOM GRIP VARIABLE ZOOM HANDLE MEDIUM CLEAR SCAN SELF-TIMER OFF INTERVAL RETURN w r y i!0!2 2 Undermeny för egen förinställning!4 Färgförstärkning... 81!5 Färgfas... 81!6 Konturskärpa... 81!7 Setup-nivå... 82!8 Återgå!4!6!8 CSTM PRESET SEL. SETSET MENUCLOSE COLOR GAIN + COLOR PHASE G R SHARPNESS + SETUP LEVEL + RETURN!5!7 20

21 3 Undermeny för uppspelningsinställningar!9 Inspelningssätt... Mikrofon... Mikrofondämpning... 55, Ljudinspelningsmetod... Energibesparing... Återgå!9 VCR SET UP SEL. SETSET MENUCLOSE REC MODE SP MIC NORMAL MIC ATT OFF AUDIO MODE 16bit PWR SAVE SHUT @4 4 Undermeny för LCD-monitorns ljusstyrka... Sökarens ljusstyrka... Spegelvändning... Linjer för 16:9... Visning i TV #0 Ljudnivåindikator #1 Visning av datum och klockslag #2 Visning av kortåtkomst #3 Demonstration @9 #1 #3 DISP. SET UP SEL. SETSET MENUCLOSE LCD BRIGHT + EVF BRIGHT + LCD MIRROR ON 16:9 GUIDES OFF TV SCREEN OFF AUDIO LEVEL ON GUIDE INFO OFF CARD ACCESS ON DISP. SET UP SEL. SETSET MENUCLOSE LCD MIRROR ON 16:9 GUIDES OFF TV SCREEN OFF AUDIO LEVEL ON GUIDE INFO OFF CARD ACCESS ON DEMO MODE #0 #2 #4 Förberedelser 5 Systemundermeny #5 Fjärrkontroll #6 Inspelningslampa #7 Pipsignal #8 Teckeninspelning #9 DV-styrning $0 Tidszon/Sommartid $1 Visning av datum och klockslag $2 Återgå #5 #7 #9 $1 $2 SYSTEM SEL. SETSET MENUCLOSE WL. REMOTE 1 TALLY LAMP ON BEEP ON CHAR. REC OFF DV CONTROL OFF T. ZONE/DST D/TIME SET.. : : #6 #8 $0 6 Undermeny för programmerbar tangent $3 Programmerbar tangent $4 Återgå $3 CUSTOM KEY SEL. SETSET MENUCLOSE CUSTOM KEY INDEX WRITE RETURN $4 21

22 7 Undermeny för textmix $5 Val av en text $6 Skapa en text $7 Återgå $5 $7 TITLE MIX SEL. SETSET MENUCLOSE TITLE SELECT CREATE TITLE RETURN $6 2 VCR MENU Uppspelningsmeny PLAY Ställ omkopplaren POWER på (VCR) och omkopplaren TAPE/CARD på TAPE. Det finns 4 undermenyer i VCR MENU. Förberedelser 1 Udermeny för uppspelningsinställningar 2 Undermeny för displayinställningar 3 Systemundermeny 4 Undermeny för programmerbar tangent 5 Stäng huvudmenyn 1 Undermeny för uppspelningsinställningar VCR MENU VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN SEL. SETSET MENUCLOSE 2 4 q Inspelningssätt w Utgångskanal e Ljuddubbning r Mikrofon t Mikrofondämpning... 55, 106 y Ljuddämpning u Ljudinspelningsmetod i Analog/digital-omvandlare o Återgå q e t u o VCR SET UP SEL. SETSET MENUCLOSE REC MODE SP OUTPUT CH L/R AUDIO DUB. AUDIO IN MIC NORMAL MIC ATT OFF AUDIO ATT OFF AUDIO MODE 16bit AVaDV OUT OFF w r y i 2 Undermeny för displayinställningar!0 LCD-monitorns ljusstyrka... 42!1 Sökarens ljusstyrka... 42!2 Sökarinformation !3 Automatiskt datum 6 sekunder... 90!4 Datakode... 89!5 Visning av datum och klockslag... 88!6 Visning av programmerbar tangent... 56!7 Ljudnivåindikator... 55!0!2!4!6 DISP. SET UP SEL. SETSET MENUCLOSE LCD BRIGHT + EVF BRIGHT + DISPLAYS ON 6SEC. DATE OFF DATA CODE DATE/TIME D/TIME SEL. DATE & TIME CUSTOM KEY ON AUDIO LEVEL OFF!1!3!5!7 22

23 3 Systemundermeny!8 Fjärrkontroll... 28!9 Inspelningslampa... Pipsignal... Tidszon/Sommartid... Inställning av datum och klockslag... Återgå!8 SYSTEM SEL. SETSET MENUCLOSE WL. REMOTE 1 TALLY LAMP ON BEEP ON T. ZONE/DST D/TIME SET.. : 4 Undermeny för programmerbar Programmerbar tangent... CUSTOM KEY SEL. SETSET MENUCLOSE CUSTOM KEY TV SCREEN 2 C. CAM. MENU Ställ omkopplaren POWER på CAMERA och omkopplaren TAPE/CARD på CARD. Det finns 6 undermenyer i C. CAM. MENU. Förberedelser 1 Undermeny för inspelningsinställningar 2 Undermeny för egen förinställning 3 Undermeny för kortinställning 4 Undermeny för displayinställningar 2 Systemundermeny 6 Undermeny för programmerbar tangent 7 Stäng huvudmenyn C. CAM. MENU SEL. SETSET MENUCLOSE CAM. SET UP CSTM PRESET CARD SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN Undermeny för inspelningsinställningar q Bildstabilisator w Exponeringskompensation e Zebramönster r Zebramönsternivå t Zoomhastighet med handgreppet y Zoomhastighet med handtaget u Självutlösare i Återgå q e t u CAM. SET UP SEL. SETSET MENUCLOSE IMAGE S. i ON AE SHIFT ±0 ZEBRA OFF ZEBRA LEVEL 90 ZOOM GRIP VARIABLE ZOOM HANDLE MEDIUM SELF-TIMER OFF RETURN w r y i 23

24 2 Undermeny för egen förinställning o Färgförstärkning... 81!0 Färgfas... 81!1 Sökarinformation... 81!2 Setup-nivå... 82!3 Återgå o!1!3 CSTM PRESET SEL. SETSET MENUCLOSE COLOR GAIN + COLOR PHASE G R SHARPNESS + SETUP LEVEL + RETURN!0!2 3 Undermeny för kortinställning!4 Bildkvalitet !5 Bildupplösning !6 Filnummer !7 Slutarljud !8 Återgå!4!6!8 CARD SET UP SEL. SETSET MENUCLOSE QUALITY FINE IMAGES RES FILE NOS. CONTINUOUS SHTR SOUND ON RETURN!5!7 Förberedelser 4 Undermeny för displayinställningar!9 LCD-monitorns ljusstyrka... Sökarens ljusstyrka... Spegelvändning... Visning i TV... Visning av datum och klockslag... Visning av kortåtkomst... Demonstration... DISP. SET UP SEL. SETSET MENUCLOSE LCD BRIGHT + EVF BRIGHT + LCD MIRROR ON TV SCREEN OFF GUIDE INFO ON CARD ACCESS ON DEMO MODE 5 Fjärrkontroll... Pipsignal... Tidszon/Sommartid... 30!0 Visning av datum och klockslag #1 SYSTEM SEL. SETSET MENUCLOSE WL. REMOTE 1 BEEP ON T. ZONE/DST D/TIMR SET.. : : #0 24

25 6 Undermeny för programmerbar tangent #2 Programmerbar tangent #3 Återgå #2 CUSTOM KEY SEL. SETSET MENUCLOSE CUSTOM KEY ZEBRA RETURN #3 2 C. PLAY MENU Ställ omkopplaren POWER på PLAY (VCR) och omkopplaren TAPE/CARD på CARD. Det finns 5 undermenyer i C. PLAY MENU 1 Undermeny för korthantering 2 Undermeny för uppspelningsinställningar 3 Undermeny för displayinställningar 4 Systemundermeny 5 Undermeny för programmerbar tangent 6 Stäng huvudmenyn 1-1 Undermeny för korthantering (enbildsvisning) C. PLAY MENU SEL. SETSET MENUCLOSE CARD OPER. VCR SET UP DISP. SET UP SYSTEM CUSTOM KEY RETURN Förberedelser q Kopiering från kort till band w Radering av alla utskriftsmarkeringar e Radering av stillbilder r Skydd av en text t Radering av en text y Formatering u Återgå q e t u CARD OPER. SEL. SETSET MENUCLOSE COPY[ ] PRINT MARKS ALL ERASE IMAGE ERASE TITLE PROTECT TITLE ERASE FORMAT RETURN w r y 1-2 Undermeny för korthantering (indexbildvisning) i Skydd av en bild o Utskriftsmarkering i CARD OPER. PROTECT PRINT MARK RETURN SEL. SETSET MENUCLOSE o 25

26 2Undermeny för uppspelningsinställningar!0 Inspelningssätt... 35!1 Återgå!0 VCR SET UP SEL. SETSET MENUCLOSE REC MODE SP RETURN!1 3 Undermeny för displayinställningar!2 LCD-monitorns ljusstyrka... 42!3 Sökarens ljusstyrka... 42!4 Sökarinformation !5 Visning av datum och klockslag... 88!6 Visning av programmerbar tangent... 56!7 Visning av kortåtkomst !8 Återgå!2!4!6!8 DISP. SET UP SEL. SETSET MENUCLOSE LCD BRIGHT + EVF BRIGHT + DISPLAYS ON D/TIME SEL. DATE & TIME CUSTOM KEY ON CARD ACCESS ON RETURN!3!5!7 Förberedelser 4 Systemundermeny!9 Fjärrkontroll... Inspelningslampa... Pipsignal... Tidszon/Sommartid... Inställning av datum och klockslag... Återgå!9 SYSTEM SEL. SETSET MENUCLOSE WL. REMOTE 1 TALLY LAMP ON BEEP ON T. ZONE/DST D/TIME SET.. : @4 5 Undermeny för programmerbar Programmerbar tangent... CUSTOM KEY SEL. SETSET MENUCLOSE CUSTOM KEY TV SCREEN 26

27 Användning av fjärrkontrollen/inspelningslampan Med den trådlösa fjärrkontrollen kan du styra kameran på upp till 5 meters avstånd. Rikta den mot kamerans fjärrkontrollsensor när du trycker på knapparna. Inspelningslampan tänds som en signal för att kameran är inom arbetsområdet och reagerar på fjärrkontrollens signaler. 5 m Några funktioner kan endast styras med fjärrkontrollen: Speciell uppspelning ( 86) Foto-/data-sökning ( 91) Återgång till ett förmarkerat läge ( 92) Ljudmix ( 109) Isättning av batterier Sätt i två AA-batterier, vända enligt markeringarna för + och -. Kontrollera att du vänder batterierna rätt. Förberedelser Märk: Om du använder fjärrkontrollen i stark belysning eller utomhus blir den effektiva räckvidden kortare. Kameran kanske inte kan känna igen fjärrkontrollsignalerna på mycket korta avstånd. Lämna inte fjärrkontrollen i direkt solljus eller på varma och fuktiga platser. Byt båda batterierna samtidigt när du byter batterier. Kontrollera att axelremmen inte skymmer fjärrkontrollsensorn. 27

28 Styrning av två Canon DV-kameror (inställning av fjärrkontrollsensorn) För att hindra att fjärrkontrollen störs av andra Canon fjärrkontroller, som används i närheten, kan du välja mellan två inställningar av fjärrkontrollen eller att stänga av kamerans sensor för fjärrkontroll. Du måste ställa in kameran och fjärrkontrollen på samma läge för att använda fjärrkontrollen. REMOTE SET ZOOM W T Fjärrkontrollen och kameran är förinställda på läge 1. Om du ändrar kamerans inställning, måste du ändra fjärrkontrollen till samma läge. TAPE + CAMERA TAPE PLAY, + CARD, + CAMERA CARD, + PLAY (VCR) (VCR) Förberedelser ( 18) SYSTEM För att stänga av fjärrkontrollsensorn: WL.REMOTE A1 A 1 : Läge 1 A 2 : Läge 2 OFFB : Sensorn är avstängd Öppna menyn och välj SYSTEM. Välj sedan WL.REMOTE, ställ in OFF B och stäng menyn. B visas i sökarinformationen. För att ändra inställningen......på kameran: Öppna menyn och välj SYSTEM. Välj sedan WL.REMOTE, ställ in A 1 eller A 2 och stäng menyn. Det inställda läget visas under fyra sekunder....på fjärrkontrollen: Tryck in knappen REMOTE SET på fjärrkontrollen och håll den intryckt. Tryck samtidigt på knappen ZOOM W för läge 1 eller ZOOM T för läge 2. Håll knapparna intryckta längre tid än två sekunder. Var noga med att ställa in fjärrkontrollen för samma läge som kameran. Om fjärrkontrollen inte fungerar: Kontrollera att kameran och fjärrkontrollen är inställda för samma läge. Kontrollera kamerans inställning genom att trycka på vilken knapp som helst på fjärrkontrollen utom REMOTE SET. Kamerans inställning visas då med magenta färg under fyra sekunder. Ställ in fjärrkontrollen för samma läge genom att trycka på REMOTE SET och en av zoomknapparna enligt ovan. Byt batterier, om fjärrkontrollen ändå inte fungerar. Märk: Kamerans inställning visas också under fyra sekunder, när du sätter på strömmen. Fjärrkontrollen återgår till läge 1 när du byter batterierna. Ändra inställningen igen om det behövs. 28

29 Avstängning av bildstabilisatorn Inspelningsindikatorn blinkar när kameran spelar in. Det finns en risk att blinkningen kan ge reflexer i bilden, när du filmar på mycket korta avstånd eller genom ett fönster. Du kan därför välja att stänga av inspelningslampan. TAPE + CAMERA TAPE PLAY, + CARD, + PLAY (VCR) (VCR) ( 18) SYSTEM TALLY LAMP ON 1. Öppna menyn och välj CARD OPER. 2. Välj inställningen OFF och stäng menyn. Inspelningslampan blinkar nu inte under inspelning, men den tänds när kameran tar emot en signal från fjärrkontrollen och under nedräkning med självutlösaren. Förberedelser 29

30 Inställning av datum och klockslag Datum och klockslag är en del av datakoden. Du kan välja att visa eller dölja datakoden under uppspelning ( 88). Ställ in datum och klockslag innan du börjar använda kameran. Sätt i backupbatteriet i förväg ( 136). Ställ in din hemtidszon i menyn innan du börjar ställa in datum och klockslag. Inställning av tidszon och sommartid Förberedelser TAPE ( 18) + CAMERA TAPE PLAY, + CARD, + CAMERA CARD, + PLAY (VCR) SYSTEM T.ZONE/DST N.Y. (VCR) 1. Tryck på knappen MENU. Huvudmenyn försvinner. 2. Vrid inställningsratten uppåt eller nedåt, välj SYSTEM och tryck in inställningsratten. Systemundermenyn visas. 3. Vrid inställningsratten uppåt eller nedåt, välj T.ZONE/DST och tryck in inställningsratten. Inställningarna för tidszon visas. Tidszonen är förinställd på Paris (samma som erige). Om du är i en annan tidszon, ställ in den först och eventuell sommartid (DST). 4. Flytta upp eller ned i lista med tidszoner genom att skjuta inställningsratten uppåt eller nedåt. Tryck in inställningsratten för att ställa in din hemtidszon. Om ditt hemland har sommartid nu, ställ in tidszonen med markeringen U för sommartid närmast inställningen. 5. Tryck på knappen MENU. 30

31 Nr. Tidszon Nr. Tidszon LONDON PARIS CAIRO MOSCOW DUBAI KARACHI DACCA BANGKOK H. KONG (Hong Kong) TOKYO SYDNEY SOLOMON WELLGTN (Wellington) SAMOA HONOLU. (Honolulu) ANCHOR. (Anchorage) L.A. (Los Angeles) DENVER CHICAGO N.Y. (New York) CARACAS RIO (Rio de Janeiro) FERNAN. (Fernando de Noronha) AZORES Förberedelser Märk: När du har ställt in tidszonen och datum och klocklag behöver du inte ställa in datum och klockslag på nytt när du reser till en annan tidszon. Ställ bara in tidszonen för platsen, som du reser till, så ändras klockan och visar tiden på den platsen. Kameran hanterar automatiskt antalet dagar per månad och skottår. 31

32 Inställning av klockan När du har ställt in datum och klockslag, visas datum/klockslag och tidszonen cirka fyra sekunder varje gång du sätter på strömmen till kameran. TAPE + CAMERA TAPE PLAY, + CARD, + CAMERA CARD, + PLAY (VCR) (VCR) ( 18) SYSTEM D/TIME SET 1.JAN :00 AM Förberedelser 1. Tryck på knappen MENU. Huvudmenyn försvinner. 2. Vrid inställningsratten uppåt eller nedåt, välj SYSTEM och tryck in inställningsratten. Systemundermenyn visas. 3. Vrid inställningsratten uppåt eller nedåt, välj D/TIME SET och tryck in inställningsratten. Årtalet börjar blinka i sökarinformationen. 4. Vrid inställningsratten uppåt eller nedåt för ändra årtalet. Tryck in ratten flytta till en annan del av datumvisningen. När du lämnar årtalet börjar nästa del av datumvisningen att blinka. 5. Ställ in månad, dag, timme och minut på samma sätt. 6. Tryck på knappen MENU för att stänga menyn och starta klockan. Du kan ställa in årtalet mellan 2002 och Om du trycker på knappen MENU under inställningen, ställs sekunderna på noll, menyn stängs och klockan startar. Om du trycker in inställningsratten, när du har ställt in minuten, kan du ställa in datum och klockslag från början igen. Visning av datum och klockslag Du kan välja att visa eller dölja datum och klockslag under inspelning. När du har ställt in kameran för att visa datum och klockslag, visas de nedtill till vänster i bilden men tidszonen försvinner efter cirka 4 sekunder. Datum och klockslag kopieras inte in i den inspelade bilden. TAPE + CAMERA CARD, + CAMERA ( 18) DISP.SET UP GUIDE INFO OFF För att visa datum och klockslag, öppna menyn och välj DISP.SET UP. Välj sedan D/T DISPLAY, ställ in ON och stäng menyn. 32

33 Grundläggande inspelning 1 1 STANDBY LOCK 4 CARD TAPE START STOP 3 STANDBY LOCK 2 Innan du startar en inspelning Sätt fast en strömkälla ( 14). Sätt i en kassett ( 16). Sätt fast greppremmen ( 13). Sätt fast motljusskyddet ( 12). Välj sökare: den inbyggda sökaren ( 12) eller LCD-monitorn ( 41). Ställ in sökaren eller LCD-monitorn. Sätt i backupbatteriet ( 136) för att ställa in datum och klockslag ( 30). Se "Inställning av inspelningsmetod" ( 48). Inspelning 1. Ställ omkopplaren POWER på CAMERA och omkopplaren TAPE/CARD på TAPE. 2. Ställ standbyarmen på STANDBY. Kamerans strömindikator lyser röd och PAUSE visas i displayen - kameran står nu i "pausläge för inspelning". För inspelning av stillbilder, se "Inspelning av stillbilder på ett band" ( 46) och "Inspelning av stillbilder på ett minneskort" ( 116). 3. Ställ programväljaren på [ Enkel filmning. Detta ställer in inspelningsprogrammet Enkel filmning. Du behöver bara se motivet i sökaren eller på LCD-monitorn och trycka på avtryckaren för att filma utan manuella inställningar ( 51). 4. Tryck på avtryckaren för att starta inspelningen. Kameran har två avtryckare som du kan välja mellan beroende på hur du håller kameran. Inspelningslampan blinkar snabbt och REC visas i sökarinformationen. När du har startat en inspelning visas 0 SEC. till 10 SEC i sökarinformationen. Om du tar kortare scener än 10 sekunder kan de bli svårare att redigera senare. 5. Tryck in avtryckaren och släpp ut den igen för att ställ kameran i pausläge för inspelning. Kameran återgår till pausläge för inspelning och PAUSE visas igen i sökarinformationen. Starta nästa scen genom att trycka på avtryckaren igen, etc. Inspelning Filmning med låg kamera Kameran är också konstruerad för filmning när du håller kameran nära marken. Handtaget har egen avtryckare, stillbildsavtryckare och zoomreglage. Zoomhastigheten med handtaget kan ställas in som låg, medium eller hög i menyn ( 40). Skjut låsarmen LOCK i pilens riktning för att hindra att du trycker på reglagen på handtaget av misstag. 33

34 Användning av standbyarmen När omkopplaren POWER står på CAMERA kan du använda standbyarmen för att sätta på och stänga av kameran. Detta sparar på batteriladdningen och hindrar att du trycker av kameran av misstag. Ställ standbyarmen på LOCK eller STANDBY för att stänga av kameran eller ställa kameran i standbyläge. Energibesparing Kameran stängs av automatiskt för att skydda bandet och videohuvudena om du lämnar den i pausläge för inspelning under längre tid än 5 minuter. Du kan välja om hela kameran ska stängas av (SHUT OFF) eller endast bandspelardelen (VCR STOP). Med VCR STOP är strömmen till kameran fortfarande på och inställningarna av till exempel slutartid och bländarvärde behålls. Tryck på avtryckaren för att starta en inspelning från VCR STOP. Tryck på den programmerbara tangenten VCR STOP för att ställa kameran i pausläge för inspelning ( 56). Om du har ställt in SHUT OFF och kameran stängs av, ställ standbyarmen på LOCK och tillbaka på STANDBY för att sätta på kameran igen. VCR STOP Ställ in VCR STOP som funktion för den programmerbara tangenten i menyn. När du trycker på den programmerbara tangenten stängs enbart bandspelardelen av men kameran är fortfarande på. Det gör det lättare att ställa in kameran utan att hindras av att kameran stängs av automatiskt. Tryck på knappen VCR STOP för att ställa kameran i pausläge för inspelning. Inspelning När du har avslutat en inspelning Stäng LCD-monitorn. Ta ur videokassetten. Ställ standbyarmen på LOCK. Ställ omkopplaren POWER på OFF. Ta bort strömkällan. Fäll ned och skjut in sökaren om du har använt den. Märk: Gör en provinspelning före en särskilt viktig inspelning och kontrollera att kameran fungerar. Om du misstänker att videohuvudena kan vara smutsiga, gör ren dem med en Canon DVM-CL Digital Video Head Cleaning Cassette eller en rengöringskassett för digitala videohuvuden med ett annat välkänt märke. För att fälla in LCD-monitorn, vrid den vertikalt så att bildsidan är vänd mot dig och tryck sedan in den mot kameran. Du kan inte lyssna på ljudet i den inbyggda högtalaren under inspelningen. För tips om bättre videofilmer, se 38. For extra inspelningstid, se "Ändring av inspelningstiden" ( 35) Det finns en risk att blinkningen kan gereflexer i bilden, när du filmar på mycket korta avstånd eller genom ett fönster. Du kan därför välja att stänga av den ( 29). 34

35 Inställning av inspelningssätt (SP/LP) Du kan spela in och spela upp band med bandhastigheterna SP (standard) eller LP (long play). LP ger 1,5 gånger längre speltid per kassett än SP. Du kan inte lägga till ljud (ljuddubbning) eller bilder (AV-insert) på ett band som är inspelat i LPläge. Spela in med SP om du vill använda någon av dessa funktioner senare. TAPE + CAMERA TAPE PLAY, + CARD, + CAMERA (VCR) ( 18) VCR SET UP REC MODE SP Om du vill ändra till LP-inställning, öppna menyn och välj VCR SET UP. Välj sedan REC MODE, ställ in LP och stäng menyn. Märk: Vid inspelning och uppspelning med LP-inställning kan bandets egenskaper och förhållandena vid användningen orsaka mosaikliknande störningar i bilden och distorsion i ljudet vid återgivningen. Ställ därför in SP för viktiga inspelningar. Om du spelar in med flera inställningar på samma band kan bilden bli förvrängd under uppspelningen och tidskoden kanske inte registreras korrekt. Med LP-inställning kan det hända att brus uppstår mellan scener som spelas in på bandet. En band som är inspelat med LP-inställning med en annan kamera kan ge mosaikliknande brus när det spelas upp med den här kameran, och omvänt. Inspelning 16:9 (filmning i bredbildsformat) Bilden spelas in i formatet 16:9 för visning i en TV med bred bildskärm. TAPE + CAMERA TAPE, + PLAY (VCR) CAM.SET UP 16:9 OFF ( 18) 1. Öppna menyn och välj DISP. SET UP. 2. Välj sedan 16:9, ställ in ON och stäng menyn. 35

36 Linjerna för 16:9 gör det lättare att komponera bilden i det vanliga 4:3-formatet i sökaren. Linjerna för 16:9 spelas inte in i dina inspelningar. TAPE + CAMERA TAPE, + PLAY (VCR) ( 18) DISP.SET UP 16:9GUIDES OFF 1. Öppna menyn och välj DISP. SET UP. 2. Välj sedan 16:9, ställ in ON och stäng menyn. Märk: "16:9" visas i sökarinformationen när du har ställt in funktionen. Inspelningar med inställningen 16:9 visas hoptryckta i sidled i en TV med normal bildskärm. Visa eller dölja sökarinformationen ON/OFF Du kan ändra sökarinformationen genom att trycka på knappen DISPLAY/DATA CODE. Varje gång du trycker på knappen DISPLAY/DATA CODE ändras sökarinformationen så här: DISPLAY/ DATA CODE Inspelning Normal visning Inspelningssätt, inställningssätt, tidskod, varningar, datum och klockslag* Visning av datum och klockslag Ingen visning * Visas när GUIDE INFO är inställd på D/T DISPLAY i undermenyn DISP. SET UP (i inspelningsmenyn). Märk: Sökarinformationen återställs när du stänger av strömmen med omkopplaren POWER eller standbyarmen. Informationen visas också i en ansluten TV (funktionen TV SCREEN). Ljudnivåindikatorn kan visas eller döljas i menyn oberoende av knappen DISPLAY/DATA CODE. 36

37 Pipsignaler för bekräftelser och varningar Kamerans korta pipsignaler, som bekräftar hanteringen, indikeras med ` i illustrationerna. Pipljud hörs för vissa manövreringar av kameran, till exempel när du sätter på strömmen, när självutlösaren arbetar, strax innan kameran stängs av automatiskt och när något ovanligt inträffar med kameran. Pipsignalerna spelas inte in på bandet. TAPE + CAMERA TAPE PLAY, + CARD, + CAMERA CARD, + PLAY (VCR) (VCR) ( 18) SYSTEM BEEP ON För att stänga av pipljudet, öppna menyn och välj SYSTEM. Välj sedan BEEP, ställ in OFF och stäng menyn. Demonstration Du kan se en demonstration av kamerans huvudfunktioner. Gör ett av följande för att starta demonstrationen: Om ingen kassett eller minneskort finns i kameran, ställ in ON för DEMO MODE i menyn TAPE CAMERA eller CARD CAMERA och stäng sedan menyn. Lämna kameran utan isatt kassett eller minneskort fem minuter sedan du satte på kameran. TAPE ( 18) + CAMERA CARD, + CAMERA DISP. SET UP DEMO MODE ON Stäng av demonstrationen genom att öppna menyn och välja DISP. SET UP. Välj sedan DEMO MODE, ställ in OFF och stäng menyn. Inspelning Märk: Startanimeringen visas inte när demonstrationsläget är avstängt. Om du vill avbryta demonstrationen när den har startat: tryck på vilken knapp som helst, stäng av strömmen eller sätt i en kassett. 37

38 Tips för bättre videofilmer Håll kameran stadigt Det är viktigt att du håller kameran stadigt för att filmerna ska bli stabila och tydliga. Håll kameran med höger hand och tryck höger armbåge mot kroppen. Stöd kameran med vänster hand när det behövs. Med litet övning kan du hitta reglagen utan att flytta blicken från motivet. Användning av stativ De stabilaste bilderna får du om du monterar kameran på ett stadigt stativ (eller ställer den på en lämplig och stabil yta) och manövrerar den med fjärrkontrollen. Om du använder ett stativ, tänk på att inte lämna kameran med sökaren i starkt solljus. (Ljuset koncentreras av sökarokularet och kan skada sökaren.) Vänd kameran så att solen inte lyser på sökaren. Kontrollera att stativets fästgänga inte är längre än 5,5 mm. Om den är det, skadar den kameran. Inspelning Ljudinspelning För tydligare och mångsidigare ljudinspelning kan du ansluta en yttre mikrofon till MIC-ingången. Använd en mikrofon med inbyggd spänningskälla (kondensatormikrofon) för anslutning till MICingången. Du kan ansluta praktiskt taget alla stereomikrofoner med 3,5 mm kontakt, men ljudnivåerna blir olika den inbyggda mikrofonens. 38

39 Bildkomposition Det viktigaste i motivet behöver inte vara mitt i bilden. Bilden blir ofta mera intressant om huvudmotivet är litet vid sidan om mitten. Lämna litet utrymme framför motivet om det rör sig. Klipp inte av överdelen av människors huvuden. Begränsa inte bilden av människor vid halsen, höfterna eller knäna (utan flytta bildbegränsningen litet uppåt eller nedåt). Se upp med störande föremål i bakgrunden. Bildvinkel I stället för att zooma under inspelningen, kan du bestämma bildbegränsningen (genom att flytta dig och/eller med zoomen) innan du startar scenen. Ett bra sätt att berätta en historia är att börja med en översiktsbild, som visar situationen, och fortsätta med delbilder och närbilder, som visar detaljerna. Tänk på att ändra kamerans position mellan varje bild. Alla ändringar av kamerans riktning eller av zoomen bör ha ett bestämt syfte. Undvik onödiga och planlösa ändringar. Översiktsbild Delbild Närbild Inspelning Panorering och tiltning Du kan panorera (vrida kameran i sidled under inspelningen) för att filma ett landskap eller följa ett rörligt motiv. Bestäm hur långt du vill panorera och ställ dig bekvämt med kameran i den riktningen. Rikta kameran mot startpunkten utan att flytta fötterna. Starta inspelningen, håll kameran stilla några sekunder och vrid dig sakta mot slutriktningen. Håll kameran stilla några sekunder innan du avslutar scenen. Du kan också tilta (lyfta eller sänka kamerariktningen). Tilta uppåt till exempel för att betona höjden i ett motiv. Du kan också filma överdelen av ett högt hus och tilta nedåt som en introduktion till motiv på marken utanför huset. Panorering Tiltning 39
