1 EAO Your Expert Partner for Human Machine Interfaces Marina applikationer Skepp Komponenter och system www. eao.com/kataloger

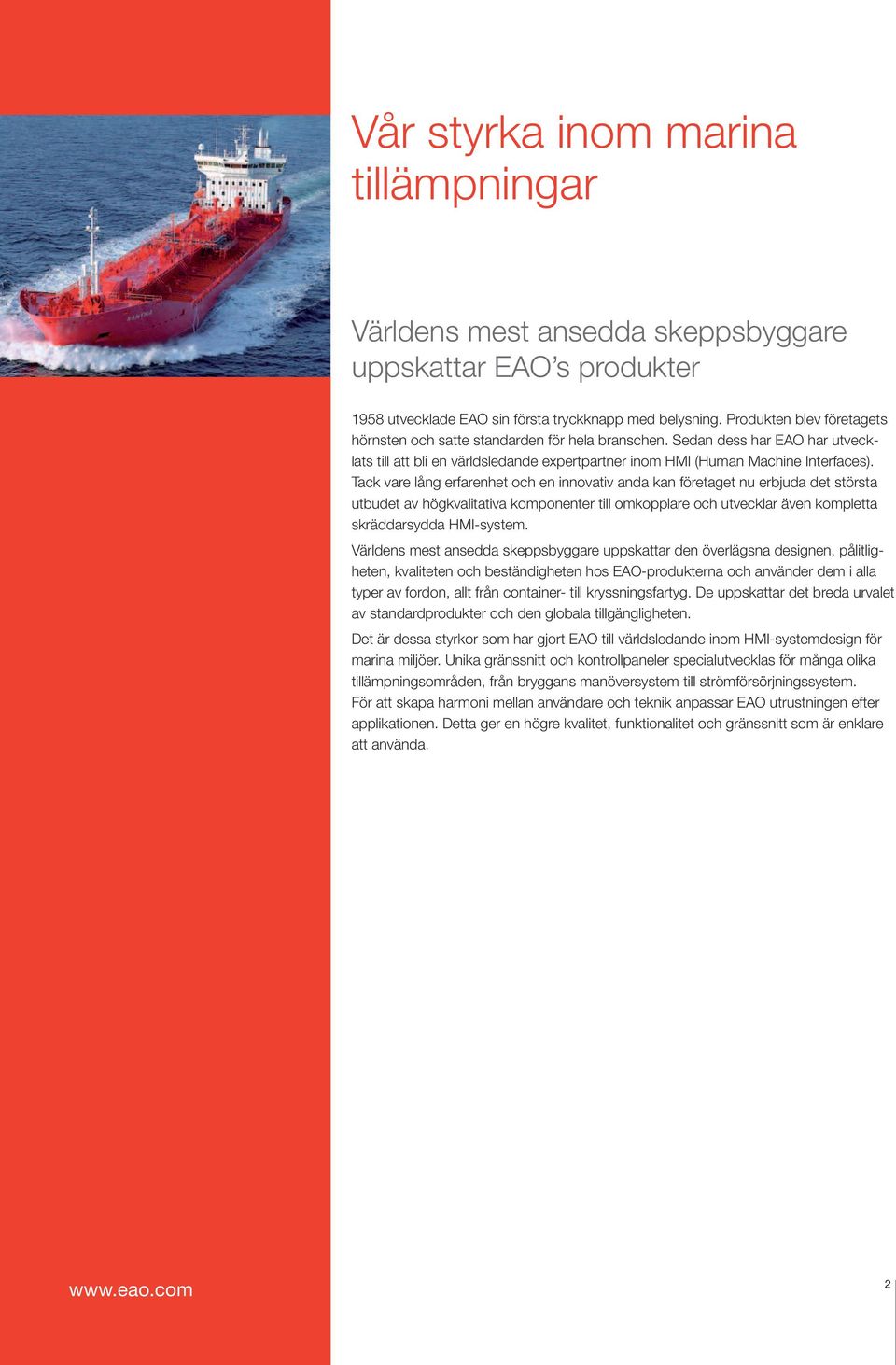

2 Vår styrka inom marina tillämpningar Världens mest ansedda skeppsbyggare uppskattar EAO s produkter 1958 utvecklade EAO sin första tryckknapp med belysning. Produkten blev företagets hörnsten och satte standarden för hela branschen. Sedan dess har EAO har utvecklats till att bli en världsledande expertpartner inom HMI (Human Machine Interfaces). Tack vare lång erfarenhet och en innovativ anda kan företaget nu erbjuda det största utbudet av högkvalitativa komponenter till omkopplare och utvecklar även kompletta skräddarsydda HMI-system. Världens mest ansedda skeppsbyggare uppskattar den överlägsna designen, pålitligheten, kvaliteten och beständigheten hos EAO-produkterna och använder dem i alla typer av fordon, allt från container- till kryssningsfartyg. De uppskattar det breda urvalet av standardprodukter och den globala tillgängligheten. Det är dessa styrkor som har gjort EAO till världsledande inom HMI-systemdesign för marina miljöer. Unika gränssnitt och kontrollpaneler specialutvecklas för många olika tillämpningsområden, från bryggans manöversystem till strömförsörjningssystem. För att skapa harmoni mellan användare och teknik anpassar EAO utrustningen efter applikationen. Detta ger en högre kvalitet, funktionalitet och gränssnitt som är enklare att använda. 2

3 Produkter i världsklass Specialerfarenhet Viktiga kunder EAO-produkterna utvecklas av branschspecialister i världsklass och testas för att hålla en internationell standard. EAO är synonymt med kreativitet, nyskapande och fulländning våra kännetecken. Standardkomponenter Tryckknappar, indikatorer, nyckelbrytare, vridknappar, joysticks och membranknappar sid 7. HMI-system Kompletta kontrollpaneler med knappar och kablage, kretskortsmonterade knappar, CAN-anslutning, Profi-buss, m.m. för snabb och pålitlig integration med större system sid 6. EAO:s mål är att göra fartygsbyggandet mindre komplicerat och snabbare genom att leverera de komponenter och integrerade system som passar bäst. Våra kunder får expertråd från produktspecialister med egen erfarenhet på området, och som förstår sig på branschkraven. EAO har utvecklat gränssnitt för: Navigeringskontroller Kommunikation för manöverbrygga Kommunikation och belysning Passagerarinsläpp Säkerhetssystem Roder, bog eller maskinkontroll Bland EAO:s kunder återfinns alla kundtyper inom leverantörskedjan för fartygsbygge: Fartygstillverkare Skeppsvarvsteknik Tillverkare av fritidsbåtar Leverantörer av elkomponenter System- och komponentleverantör Paneltillverkare Monteringsföretag Service- och inredningscenter 3

4 Tillämpningar Från container- och lastfartyg till luxuösa kryssningsfartyg EAO är det bästa valet Kontroller för brygga och roder Strömförsörjning EAO-omkopplarnas utmärkta kvalitet, design och funktionalitet förbättrar de ergonomiska villkoren och användbarheten av brygga och roder: Tydliga statusindikeringar. Omkopplarens funktion blir tydligare med en klar, beständig och enkelfärgad LED-belysning med graverade linser (gravering efter beställning). Dimmerfunktion för att tillgodose växlande ljusförhållanden. Trygga knapptryck: taktil återkoppling av hög kvalitet. Ett brett utbud av material och färger för att tydliggöra funktioner och skapa distinkta kontroller. EAO levererar till större fartyg med stora strömförsörjningsbehov: Omkopplarprodukter med hög pålitlighet för låga och höga spänningar. Ett brett utbud av kontaktanslutningar för att tillgodose olika monteringstekniker: lödning, plug-in, kretskortsmontering, skruvanslutningar, eller bandkabel och Push-In Terminal (PIT). Produkterna uppfyller alla viktiga internationella standarder och normer. 4

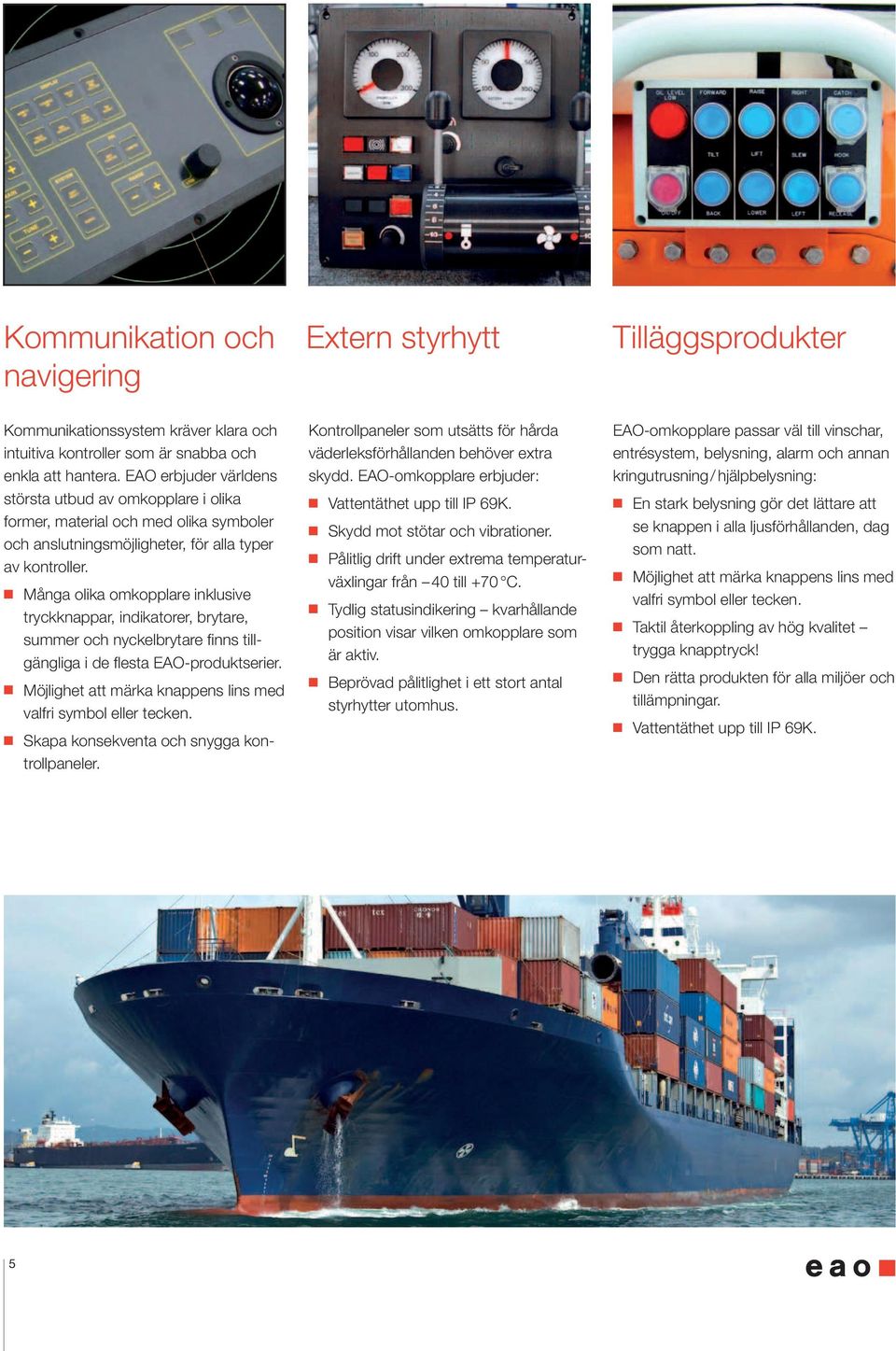

5 Kommunikation och navigering Extern styrhytt Tilläggsprodukter Kommunikationssystem kräver klara och intuitiva kontroller som är snabba och enkla att hantera. EAO erbjuder världens största utbud av omkopplare i olika former, material och med olika symboler och anslutningsmöjligheter, för alla typer av kontroller. Många olika omkopplare inklusive tryckknappar, indikatorer, brytare, summer och nyckelbrytare finns tillgängliga i de flesta EAO-produktserier. Möjlighet att märka knappens lins med valfri symbol eller tecken. Skapa konsekventa och snygga kontrollpaneler. Kontrollpaneler som utsätts för hårda väderleksförhållanden behöver extra skydd. EAO-omkopplare erbjuder: Vattentäthet upp till IP 69K. Skydd mot stötar och vibrationer. Pålitlig drift under extrema temperaturväxlingar från 40 till +70 C. Tydlig statusindikering kvarhållande position visar vilken omkopplare som är aktiv. Beprövad pålitlighet i ett stort antal styrhytter utomhus. EAO-omkopplare passar väl till vinschar, entrésystem, belysning, alarm och annan kringutrusning / hjälpbelysning: En stark belysning gör det lättare att se knappen i alla ljusförhållanden, dag som natt. Möjlighet att märka knappens lins med valfri symbol eller tecken. Taktil återkoppling av hög kvalitet trygga knapptryck! Den rätta produkten för alla miljöer och tillämpningar. Vattentäthet upp till IP 69K. 5

6 Skräddarsydda kontrollsystem EAO gör skeppsbyggnad snabbare och mindre komplicerat Designkoncept Med EAO som din erfarna specialistpartner får du en designkapacitet och en global expertis som omfattar: Funktionell och intuitiv design och layout för HMI system. Möjlighet att matcha hela systemet: utseende färg, grafiska element, m.m. Kunskap om säkerhet, ergonomi och såväl branschstandarder som internationella standarder. Verktygsexperter, ingenjörer och designers. Kostnadseffektiva kvalitetskomponenter. Som en av världens största tillverkare av högkvalitativa HMI-komponenter är EAO:s expertis inom framtagning av prototyper, verktygstillverkning, plasttillverkning, formning, ytbehandling, eldesign, automatisering och precisionsmontering oöverträffad. Kvalitetssäkring och test EAO har ett dynamiskt ledningssystem för totalkvalitet som är integrerat i företagets alla verksamhetsområden och som uppfyller kraven i standarderna ISO 9001 och ISO Våra produkter och system genomgår rigorösa tester för att säkra pålitlighet, beständighet och en lång livstid. Våra tester omfattar: Miljötålighetstester. IP-testning (Ingress Protection). Kretstestning (ICT), optik- och röntgenanalyser. Elementberäkning (FEA). Efterlevnad av internationella standarder och extensiva produkttester gör EAO till en betrodd, kunnig och värdefull partner när det gäller planering, design och tillverkning av ditt HMI-styrsystem. 6

7 02 Produkter R Serie Utbud Tryckknapp Indikator Vridknapp Nyckelbrytare Nödstopp Summer Brytare Svamptrycke Montering Nedsänkt Standard Monteringshål 8 mm 16 mm 19,2 mm 22,5 mm 30,5 mm 43 mm kvadratisk / rektangulär Maximal spänning för omkopplare 42 VAC / 100 ma 250 VAC / 3 A 250 VAC / 5 A 400 VAC / 10 A 500 VAC / 10 A 660 VAC / 10A 137 VDC/VAC / 200 ma Anslutningar Lödning Lödning / plug-in Plug-in Skruv Bandkabel Kretskortsmonterade PCB-terminal tillgänglig Push-In Terminal (PIT) Kabel Grad av frontskydd IP 40 IP 65 IP 67 IP 68 (med skyddslock) IP 69K Passande tillämpning Inomhus Utomhus R Mer information om de här produkterna och många fler, inklusive ett fantastiskt urval av knappsatser finns i EAO-katalogen eller kontakta vårt lokala försäljningskontor (se baksidan). 7

8 EAO Your Expert Partner for Human Machine Interfaces Huvudkontor: EAO AG Tannwaldstrasse Olten, Schweiz Dotterbolag: Österrike Telefon Fax sales.ede@eao.com Belgien Telefon Fax sales.ebl@eao.com Kina Telefon Fax sales.ehk@eao.com Frankrike Telefon Fax sales.ese@eao.com Tyskland Telefon Fax sales.ede@eao.com Italien Telefon Fax sales.eit@eao.com Japan Telefon Fax sales.esj@eao.com Nederländerna Telefon Fax sales.enl@eao.com Sverige Telefon Fax sales.esw@eao.com Schweiz Telefon Fax sales.ech@eao.com Storbritannien Telefon Fax sales.euk@eao.com USA Telefon Fax sales.eus@eao.com Övriga länder Telefon Fax SH.11/05.10 EAO förbehåller sig rätten att ändra specifikationer utan föregående meddelanden.
